Z 缓冲与隐藏面消除：early-Z 到底什么时候生效

核心问题：光栅化把每个三角形变成了带插值 z 的像素流，屏幕上一个不透明物体怎么保证"后画的盖住先画的"？本篇把深度缓冲当作管线里的"第三张图像"来读——深度写、深度读、early-Z 什么时候能提前、什么时候必须退到 late-Z，再到 stencil 这个附在深度上的通道，最后落到 TBDR 把整条 hidden-surface 换成另一个算法。全篇收在"early-Z 省的是着色、HSR 省的是着色加纹理、Z 压缩省的是带宽"这笔可核对的账上。

本文由@溯光 出品，转载请注明出处。本文同步发布于公众号与个人博客：技术博客页。

为什么光栅化出来还不能直接用（set-context）

上一篇的结尾，我们把三角形一路送进了屏幕：边函数判定覆盖、顶左规则分走共享边、重心坐标把属性插值到每个像素。看起来屏幕该有东西了——但还差最后一步，而且这步让所有"先画谁"的顺序都作废了。

先看矛盾从哪来。一个不透明的立方体，对着我们这一面，它背后的面、被自己挡住的面，最后都是不该显示的。问题在于：GPU 不像我们拍照，它是按提交顺序把物体一个接一个画进来的，它天然不知道"这个三角形是不是被前面画过的三角形挡住"。它只知道"我现在拿到一个像素，它带着插值出来的 z，我该不该把它写上去"。

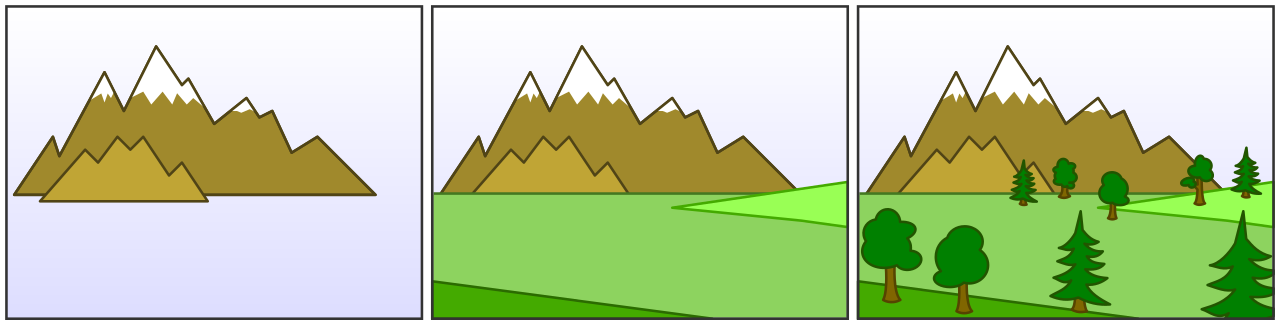

最直白的解法是画家算法（painter's algorithm）：把不透明物体按到相机的距离从远到近排序，先画远的，再画近的，后画的自然盖住先画的。图 1 画的正是这种理想情形——一堆堆叠的物体按深度顺序一层层画上去。听着优雅，但它在数学上就不成立：不透明物体之间不存在一个对所有视角都稳定的全局排序。三块互相穿插的木板、一个"你挡住我、我又挡住你"的闭合几何，无论你怎么排，总有某处画错。更致命的是，深度排序是场景相关、逐帧变化的，把它交给 CPU 去做等于把绘制准备的时间拖到图形管线的前端里去。

排序这条路不是没人修补过，但每一条补救都败在同一件事上：问题的根源不在"排得不够好"，而在"相交几何根本没有全局深度序"。 两个经典招数值得记住，因为它们后来都以不同形态活在软件管线里：

• Newell 算法（Newell's algorithm）：画家算法的改进版——当两个多边形互相穿插时，不做全场景暴力排序，而是针对"当前这对"用切平面判断谁在前，必要时把其中一个沿交线切开再各自排序。它把"全局排序不存在"化解成"局部可切分"，但代价是逐物体、逐三角形的平面点积与动态切线运算，付出的是 CPU 端的几何前处理时间——而这一步恰恰是硬件想从每帧绘制里省掉的。
• BSP 树（binary space partitioning）：把场景预切割成一棵按平面分隔的空间树，绘制时从相机所在节点向远端逆序/向近端正序递归遍历，天然得到无穿插次序。它把问题一次性解决得很好，但树是静态场景的产物——物体一动、几何一变，这棵树就要重建，重建成本又被扔回了 CPU。

两条路线都在"绘制准备"这一端花钱，而硬件这一篇想解决的，正是把裁决从"绘制前排序"搬到"绘制中逐像素判断"。Z 缓冲之所以能赢，不是它排序更聪明，而是它把每帧的几何判断成本切碎、摊到了硅片每秒几十亿个像素级比较里，不额外占用 CPU 每帧的排序预算。

所以硬件换了思路：不给物体排序，给像素判断。给每个像素额外存一个"到相机的距离"，画新像素时先比一比——新来的比存着的近，就写上；比存着的远，就丢进垃圾桶。这份"每个像素存着的距离"，就是Z 缓冲（Z-buffer / depth buffer）。它不关心基元顺序，只关心一个判别式：这个位置，谁离相机更近。这一步，从 1974 年 Edwin Catmull 的论文一直用到现在，名字没变，变的只是它被插在管线哪个位置、以多细的粒度提前。

出处：Edwin Catmull《A Subdivision Algorithm for Computer Display of Curved Surfaces》1974（Z-buffer 概念的首个系统化描述）／ Wikipedia · Painter's algorithm（含 Newell 算法与局限） ／ Wikipedia · Binary space partitioning。

这一章我们要回答的，就是把这份"每像素的距离表"当作第三张图像，看它怎么被生产、怎么被消耗，以及——硬件最聪明的一步——它到底能不能提前到像素着色之前就起作用。后者是整个 early-Z 机制章的核心，也是本篇最容易被讲成"一个 API 开关"的地方。我们先从缓冲本身长什么样开始。

一、Z 缓冲：把"距离"当成第三张图像（explain-structure）

1.1 每个像素多一个数，和颜色并行读、并行写

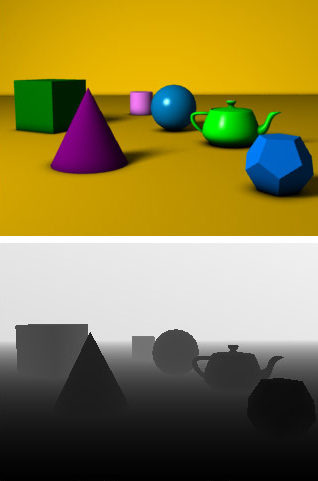

我们说"第三张图像"，意思是深度缓冲和颜色缓冲在物理上是两张平行的二维数组：颜色缓冲每个像素存 RGBA，深度缓冲每个像素存一个深度值 z。光栅化器填充完一整帧后，输出端同时维护这两张表——画新像素时，位置对齐的 z 值先被取出来比较，比较通过才写颜色。

这个"每个像素再存一个数"的代价，在分辨率账上一眼可见。以 1080p 为例，1920×1080≈207 万像素；如果深度是 24 位、加上 8 位模板凑成 32 位（D24S8 格式，后面 §7 会用到那 8 位），那么光这块缓冲就是 207 万 × 4 字节 ≈ 8.3 MB。4K 就翻到约 33 MB。这不仅是一块要常驻显存的空间，更关键的是——它每一次绘制都要被读出、被比较、还可能被写回。深度缓冲的读写流量，是像素后端带宽账里绕不开的一块。

出处：Microsoft Learn · 深度与模板缓冲。

1.2 深度测试与深度写入：一个比较，一次有条件的写回

深度缓冲的运作是两个动作的组合，必须分开记。

• 深度测试（Z test / depth test）：拿新像素的 z，和缓冲里对应位置存的 z 比，按设定的深度函数（depth function）决定"要不要过"。最常用的是 less 或 less-equal——新 z 更近（或相等）才通过。
• 深度写入（Z write / depth write）：通过测试的像素，可选地把自己这个 z 值写回深度缓冲，替换掉旧值。只有不透明、且希望靠深度隐藏后续物体时，才需要开深度写；如果这帧只画透明物体、或深度缓冲已经"被某次 pass 定死了不想再动"，就该把深度写关掉。

两个动作一拆，就能看懂很多现实现象。为什么画半透明物体要"关闭深度写、只看深度测试"？因为半透明意味着前面的物体要透出后面——如果半透明物体把自己的 z 写进缓冲，后面本来合法的物体就被自己挡住了，透明就穿帮。所以常规做法是：先画不透明并把深度写死，再画透明时只做深度测试、不写深度，让透明的层次只靠排序（先远后近）去堆叠，深度只负责"别让透明物体盖过非透明主体"。

"测试"里的"函数"不是可选项，它一整张枚举就摆在那里。主流 API 的深度函数都是同一组八选一（direct3d 用 less/greater，符号随你的深度约定而变）：

在配置层，这组状态和测试/写入开关通常聚成一个深度-模板状态对象，一次绑定管住整段绘制。以变体 B 的"配置清单 + 关键片段"口径，两端主流 API 各给一段最小形态：

/* D3D11：深度-模板状态（OM 阶段绑定） */
DepthStencilState g_dsLess = {};
g_dsLess.DepthEnable          = TRUE;
g_dsLess.DepthWriteMask       = D3D11_DEPTH_WRITE_MASK_ALL;  /* 是否写深度 */
g_dsLess.DepthFunc            = D3D11_COMPARISON_LESS;       /* 深度函数 */
g_dsLess.StencilEnable        = FALSE;
ctx->OMSetDepthStencilState(&g_dsLess, 0xFF);

/* Vulkan：pipeline 深度-模板状态（固定功能阶段） */
VkPipelineDepthStencilStateCreateInfo ds = {};
ds.sType            = VK_STRUCTURE_TYPE_PIPELINE_DEPTH_STENCIL_STATE_CREATE_INFO;
ds.depthTestEnable  = VK_TRUE;
ds.depthWriteEnable = VK_TRUE;
ds.depthCompareOp   = VK_COMPARE_OP_LESS;
ds.stencilTestEnable= VK_FALSE;

读这段配置时，心里要记得一件事：状态对象描述的是"逻辑语义"，不决定早测晚测。你在 API 里能控制的只是"比不比较、写不写、用什么函数"，至于硬件把这比较提前到着色前（early-Z）还是放在着色后（late-Z），那是硬件在逻辑一致约束下的启发式——这正是我们从 §2 开始要展开的分寸。

把这张"第三张图像"的字节数按常见分辨率列一张表，感受它跟着分辨率涨得多快（D24S8，每像素 4 字节）：

这还只是一张、一次读写。如果一帧里深度要被 prepass + 正式 pass 用到两轮，流量直接 ×2——这就是为什么"深度缓冲的带宽"会在 §6 成为专门一段，也是为什么移动像素后端打死不肯把它来回倒进显存（§8 见分晓）。记住 1080p 的 8.3 MB / 帧，它是后面所有带宽账的基准。

出处：Microsoft Learn · 深度测试原理 ／ Vulkan 规范 · Fragment Operations。

顺着这里，问题就来了：这两个动作，到底该坐在管线的哪一站？这就是下一章要较真的分寸。

二、规范里的它叫 OM：逻辑上测试排在像素着色之后（explain-why）

2.1 逻辑管线：你先算出像素颜色，再决定要不要写

观察一下图形 API 里深度测试被规定的位置。在 Direct3D 11 的逻辑管线里，它是输出合并（Output Merger, OM）阶段的一部分，位于像素着色器之后；Vulkan 里它属于片元操作（Fragment Operations），同样在着色器执行之后、写出片元颜色之前。语义上是：像素着色器先把颜色(和它自己的深度)算出来，然后 OM 这个固定功能阶段做深度测试、模板测试、混合，最后才把结果写进目标。

这不是随便放的。深度最初是可见性算法，它判断的是"这个像素最终该不该出现在屏幕上"——按冯诺依曼式的"先算后判"直觉，自然是先算完这个像素再说。而且像素着色器被允许自己改深度（后面 §3 会讲），这就决定了在逻辑语义上，深度值是"算出来的"，没算之前没法可靠地测。

值得把 OM 这个"合并器"内部的动作顺序拉直看一眼，因为它决定了"谁能改谁"。规范里 OM 在收到着色器输出后，固定功能部分按固定先后做三件事：① 模板测试 → ② 深度测试 → ③ 混合，最后把产物写进目标缓冲（颜色与深度/模板分开的目标）。顺序不是巧合：深度/模板裁决在前，混合在后——因为只有先决定"这个像素是否存在"，参与 alpha 混合的两个源才有意义；这也顺带解释了为什么"半透明要关深度写、只留测试"（§1.2）在规范结构上是走得通的：关闭写入不触碰裁决，只是让这张表不被后续透明颜色改掉。对 ROP（像素后端）而言，同样是这三步的体现，细节我们放到 ep08。

所以规范里，深度测试是后期测试（late-Z）。

2.2 但逻辑归逻辑，硬件只要求"可观测结果一致"

现在关键的张力出现了：逻辑上在最后，不代表硬件必须真的在最后跑。 规范定义的是逻辑管线（logical pipeline），它约束的是"最终可观测的结果必须一致"，不是"内部每一步必须在哪一站发生"。硬件只要保证输出和逻辑管线一致，就可以把深度测试悄悄提到像素着色之前——如果它能确定，提早绝对安全的话。

举个对照就清楚了。一个被挡住、最终不写颜色的像素，在逻辑管线里它会：完整跑一遍像素着色器 → 走到 OM 深度测试 → 测试失败、整像素作废。可观测结果 = "这像素颜色没变"。如果硬件能确定该像素深度在着色前后不会变化（shader 不碰深度、不 discard），它完全可以把顺序颠倒：先测深度 → 失败 → 整个像素着色器调用直接跳过。两者可观测结果一模一样，但后者省掉了一整个着色器执行。这就是 early-Z 的"合法"真面目——它不是规范新增的开关，而是硬件在"逻辑一致"约束下偷出来的优化。也正因为它是优化而非语义，它才是"看条件"的启发式，§3 整章都在回答哪些条件会让它不敢偷这一步。

出处：Microsoft Learn · OM 阶段（深度/模板前、混合后的固定顺序） ／ Vulkan 规范 · Fragment Operations。fgiesen 在正文里明确把这是"硬件实现的推测性优化"定性，见 A trip through the Graphics Pipeline 2011 · Part 7。

三、Early-Z 到底什么时候生效（prove-claim）——本篇的核心

3.1 先破一个最常见的误解：它不是 API 开关

中文社区最常见的一句话是"把 early-Z 打开能省性能"——好像它是个 API 里能勾选的选项。技术上这是双重误解：

• 主流的深度测试提前，是驱动和硬件静默做的启发式，不是 API 暴露的可控开关。绝大多数时候你不开关它，它也在那里尝试。
• 即便有可干预它的机制（一会儿讲到 forced early-Z、ROV），那也是"告诉硬件我可以接受提前"的声明，而不是"命令硬件提前"的开关。

那 early-Z 到底是什么？它是硬件在回答一个选择题："这个像素的深度测试结果，能不能不受像素着色器影响地提前算出来?" 能早算，就早算——被挡住的像素可以省掉整个像素着色器调用。答案的"能不能"，取决于下面这几件事。

3.2 三个让硬件"不敢提前"的条件

硬件要提前深度测试，必须确认提早就安全。至少有三类情况会让它缩手：

第一，深度写必须能拆。 深度写会导致一个问题：像素着色器如果运行了，它最终写出的（或经它改动后写出的）深度值，其实就是缓冲里那两个值之一。硬件要提前测试，本质上是在赌"最终写进缓冲的 z 值，在测试那一刻就已知"。但 shader 可能自己导出深度（gl_FragDepth / SV_Depth），也可能用 discard 中途扔掉自己——这两种情况，最终的 z 是谁、这个像素还在不在，必须等 shader 跑完才知道，提前测就没法判断。

出处：Vulkan 规范 · Early Fragment Tests（EarlyFragmentTests 的适用条件）／ Microsoft Learn · 深度写入与 discard 的相互作用。

第二，只要编译后的指令流里存在 discard，运行期从不真的丢弃也一样"污染"。 这是最容易被踩的坑。hardware 没法在运行时看"这次到底丢不丢"，它只能看编译产物——指令流里只要有一个 discard/clip，硬件就必须假定"最终谁活着要跑完 shader 才知道"，于是整段退化成 late-Z。哪怕你只在最边角的分支里用了一次 discard，哪怕那分支从没执行，early-Z 也已经失效。

第三，SV_Coverage / gl_SampleMask 等价地破坏提前。 像素着色器读写覆盖掩码（coverage mask），本质和读写深度一样，是在"测试结果"上做文章——测试还没确定，shader 就在改测试结果，硬件只能把它放到测试之后。

3.3 深度写与 discard 其实可以拆：先早测剔除，再推迟写回

还有一层更细的分工，是本篇想让你记住的硬件机制：深度写不一定和像素着色绑定在一起。 硬件可以把"提前剔除被挡住的像素"和"把深度写推迟到着色之后"这两件事拆开干：

• 对于"这个像素铁定会被挡、且 shader 不会改它的 z"的情况——深度测试可以提前，被挡像素的着色器调用整个省掉；
• 但深度写本身，只要 shader 有可能改写 z，就得推迟到 shader 跑完，用 shader 算出的 z 去写缓冲。

一句话：早测剔除外壳，晚写保留深度。这么一拆，被挡住的像素省了着色，该写进缓冲的深度又一分不少。有实测为证：一个多 level 的深度 prepass 场景，用这条拆分路径后，像素着色器调用数从 582000 降到 440640——省掉的那 141360 次调用，正是早测剔除的功劳。方向反过来的对比尤其说明问题：明明有遮挡、却没做拆分时，被挡像素的 shader 每个都白跑一遍，overdraw（像素被重复着色）直接顶上去了。

出处：William Donnelly《To early-Z, or not to early-Z》（深度写与 discard 拆分的实测，PS invocation 582000 → 440640）／ NVIDIA · ShaderPrograms。

3.4 例外与强制：forced early-Z 与 ROV

那有没有"我就是想让深度测试提前、哪怕我的 shader 里有 discard"的场景？有，规范和硬件都给了出路，但都要你亲口声明"我接受了副作用"：

• 强制 early-Z（forced early-Z）：D3D11 里有 SV_InnerCoverage 等配套的 early-depth 声明，HLSL 侧也有 "early-depth-stencil" 强制语义；Vulkan 用 EarlyFragmentTests extension（VK_EXT_early_fragment_tests / VK_AMD_early_fragment_tests）。声明之后，深度测试被确保在像素着色前发生——代价是，如果你 shader 里真写了 SV_Depth，行为在关节处会和你预期不符（强制把 shader 的深度覆盖锁死），所以它是一种"我接受提前、愿意承担后果"的承诺，不是免费午餐。更细化的提案见 hlsl-specs 0053《allow early pixel culling》。
• ROP-only / 光栅化顺序视图（Rasterizer Ordered View, ROV）：当像素顺序很重要（比如要做到像素级的前后一致、而不是碎片乱序）时，硬件用保守的 atomic 风格来保证顺序。这和 early-Z 是两条路：early-Z 是"早点剔除"，ROV 是"保证顺序"——顺序一旦强制，能提前的部分又被收了回来，二者往往此消彼长。

出处：Microsoft Learn · 强制早深度测试的语义与不兼容性 ／ hlsl-specs 提案 0053 · allow early pixel culling ／ Vulkan · Early Fragment Tests。

规范 vs 实现的提醒：以上 early-Z 的"拆分/推迟/受指令流污染"是硬件实现层的启发式，不同厂商细节各异。规范层只定义了"逻辑管线与 early fragment test 的语义"，不承诺你看到的那颗 GPU 会怎么提前。本系列把这层"硬件实际怎么做"讲清楚，但不在厂商之间对号入座。

3.5 小结：一句话判断 early-Z 能不能生效

用一张决策表收口这个核心问题：

判断早不早，其实就一句话：深度测试的输入，是不是在测试那一刻就完全已知。 已知，就提前；凡是"shader 跑完才知道的"，一律退到 late-Z。

3.6 实战里最可靠的一招：深度 prepass 故意让 early-Z 满血

如果 early-Z 这么容易被打断（一个 discard 就全废），那生产环境到底靠什么真正省钱？答案是深度 prepass（depth-only prepass）——一个看似绕路、实则是把 early-Z 主动权拿回自己手里的经典套路：

• 第一个 pass 只写深度、不着色：用一个极简的 shader（甚至不采样任何纹理、只输出 SV_Depth 或不输出颜色）把全场景深度先画一遍。这个 pass 里没有 discard、没有 SV_Depth，early-Z 满血成立——被挡的背面、被挡的物体，全在这个只写深度的 pass 里被提前剔除。
• 第二个 pass 只测深度、开混合：正式着色时不打开深度写（深度已经被第一个 pass 定死了），只做深度测试。这样一来，正式 pass 里就算带 discard、带透明混合，也不影响深度——因为深度的最终裁决已经在第一个 pass 里安全地、按"输入已知"的方式完成了。

这笔账的量化很值：prepass 的 shader 只要没纹理、几乎不费带宽（只写深度），而它把正式 pass 里大量复杂着色负载（采样、光照、后处理前的运算）从"被挡像素"身上卸了下来。用 prepass 时，你让 damaged 的 early-Z 变成了确定能早——它从"硬件看你脸色"变成"你把硬件能早测的窗口主动造出来"。这就是为什么深度 prepass 在移动端几乎成了标配：它是在"early-Z 不可靠"的现实中，把省着色这件利益确定捞回来的工程手段。

把这笔账落到可核对的数字上，能直观看到 prepass 何时划算。设一个 1080p 场景，毛重度（total overdraw factor）2.5，即每帧每像素平均被画 2.5 次、其中约 40% 是整块被挡、可在 prepass 阶段被 early-Z 剔除：

• 正式 pass 的省：若无 prepass，那 40% 被挡像素要各自跑一遍完整着色（每像素 8 次纹理采样 + 光照）；prepass 把它们全部提前剔除，正式 pass 里这些着色调用归零。仅此一项，就把正式 pass 的有效每像素着色次数从 2.5 压到约 1.5——省约 1.0 次/像素的复杂着色。
• prepass 的成本：第一个 pass 本身要画一遍全场景几何，但它的 shader 为零采样（只写深度），像素率高得多、带宽只跟深度写走（§6 的压缩还能再砍）。对带宽，它多写一遍深度；对着色，它几乎不花。

于是"prepass 划算"的条件就明朗：当被挡像素的着色成本 × 遮挡比，大于 prepass 的深度写带宽 + 几何重画成本 时，prepass 净省。这正是移动端深重度场景（草、树叶、密集建筑）几乎无条件走 prepass、而干净简单场景可以跳过它的度量依据——它是一个可以依赖 profile 计数器（如 per-pass pixel shader invocation、depth write 流量）做预算的取舍，不是玄学。

出处：NVIDIA · Depth Buffer 与 early-Z 最佳实践（prepass 建议） ／ Arm · Mali GPU 深度 prepass 指导（overdraw 与带宽权衡） ／ Microsoft · Depth prepass 与 early depth。

3.7 落入手：怎么验证 early-Z 真的在剔除

判断一个 pass 到底有没有吃到 early-Z，别靠"感觉我开了"——用 profile 计数器数 pixel shader invocation（这条线程到底真跑了多少次）。这一项是 GPU 硬件直接统计的读数，不经过 API 语义包装，是最可靠的证词。常用落点：

• Microsoft PIX / RenderDoc：直接给出每个 draw 的 "pixel shader invocation"（或 coverage），和屏幕像素数对照；
• NVIDIA NSight Graphics：按 draw 列 "pixels / overdraw / PS invocations"，能单 draw 抽查；
• Arm Streamline 与 Mali 的 fragment shader invocation 计数器：移动端用它核对 depth prepass 是否把正式 pass 压下。

可核对的对照口径：一个 depth prepass 场景里，把"带 discard 的正式 pass"的 invocation 数和理论全屏数（宽×高，再乘该 pass 覆盖比例）对比。若 early-Z 满血，正式 pass 的 invocation 应显著低于全屏数×overdraw——因为被挡像素压根没跑 thread；若 invocation 仍旧约等于全屏数×overdraw，基本可以判断某条指令流污染（§3.2 的 discard/SV_Depth/SV_Coverage）把测试拖回了 late-Z，让你在"只是逻辑上开了要省"的位置空转。这个动作把"early-Z 到底生效没"从玄学变成可验收的工程检查点——它本身就是本节全部机制论的落地收尾。

出处：Microsoft PIX（GPU capture 与 invocation 统计） ／ NVIDIA NSight Graphics（像素着色调用计数）。

四、quad 粒度：early-Z 省的是调用，不是整个 quad（open）

early-Z 把被挡像素的着色器调用省掉了——但这里有一个别天真乐观的细节：省的不一定是整个"四方格"。

GPU 的像素着色器以 2×2 像素 quad 为最小执行单位。光栅化器一撮一撮地吐 quad，着色核一次处理一个 quad（里面 4 个像素的 SIMD lanes 天然齐步）。问题在于：一个三角形很少恰好铺满整个 quad。拿一个沿屏幕对角线扫过的三角形边来说，它在边缘处的 quad 往往是"1 个像素在三角形内、3 个在外"。这时 early-Z 只能判定"三角形外的 3 个像素本来就该丢"，但硬件照样会为这个 quad 分配执行、让里边的 lane 干活、外边的 lane 空转——因为乱序/分离去逐像素剔除，在 SIMD 里比空转更贵。

为什么非要 quad，而不是"一个像素一个执行单元"？根子在导数（derivative）：像素着色器里像 dFdx/dFdy（或采样器用的 LOD 计算）这类操作，需要在屏幕空间上对相邻像素做差分——ddx = f(x+1) − f(x) 的差分步长，天然要求这四个点在同一条"执行单位"里一起算，否则相邻值取不到。所以 quad 不只是执行粒度，它是着色语言的语义前提：textureLod 的自动 LOD、各向异性、以及 dFdx 族函数，全部建立在这个 2×2 栅格上。这也引出另一个概念——helper pixel（助手像素）：落在三角形之外、但为了凑齐 quad 而被迫执行的 lane，它的计算结果不会被写进颜色缓冲（覆盖掩码为 0），只是拿来给导数差分提供邻居值，纯属为语义买单。

/* 一个会隐性迫使硬件保留 quad 的典型用法：纹理自动 LOD */
float4 c = tex.Sample(samp, uv);   /* 内部要算 ddx(uv)/ddy(uv) 求 LOD → 必须 quad */
/* 你若用 Level(0) 显式锁定 MIP 层级，才把这项导数依赖拿掉一部分 */
float4 c2 = tex.SampleLevel(samp, uv, 0.0f);

这就是 quad overshading（quad 过度着色）：边缘 quad 即使 early-Z 开得再满，仍有 25%–75% 的着色量在被空转的脸贴门道里浪费掉。它和 ep06 里"小三角形毁掉 setup 效率"是同一类问题——几何越碎、每像素的碎片越多，quad 覆盖越差，超着色的比例越高。所以说 early-Z 解决的是"被整体遮挡的像素"，解决不了"边缘被碎化浪费的 lane"。

这也顺带解释了为什么"early-Z 一开遮挡问题就没了"是错觉：它省的是着色器执行，而屏幕边缘的几何、微小的三角形，靠的其实是别的手段（更密的 LOD、更好的三角形粒度、或移动端的 HSR，见 §8）。

出处：fgiesen · A trip through the Graphics Pipeline 2011 · Part 8（helper pixels 与 quad 执行） ／ Stanford CS248 · 移动 GPU 硬件 ／ NVIDIA GPU Gems 2 · 像素四元组。

五、深度精度：24 位为什么在近处够、远处不够（formula）

说到深度值是"每个像素存一个数"，就该问：这个数有多少位精度，够不够？答案是——格式定了位宽，投影定了精度分布，而分布才是坑。

5.1 深度不是线性分布的：近密远疏

深度缓冲里存的"距离"，不是直观的到相机距离，而是经过投影后的量。在典型的透视投影下，深度从近裁剪面到远裁剪面映射到 [0,1]，但映射是非线性的：靠近近裁剪面的那一小段，被塞进了 [0,1] 里极大的一段分辨率；离得越远，越往 1 靠，分辨率的步长越大。结果就是：近处的 z 值排得密、测得分得清；远处的 z 值排得稀、挨得太近的两个物体深度就分不开了。

这条规律可以写成一条可核对的式子，而不用停留在"非线性"这个形容词上。正交投影下深度随到相机距离线性增长，精度处处均匀；透视投影下却不是——常见的 D3D 深度约定把观察空间深度 z_view（范围 [n, f]：近远裁剪面距离）映射为：

z_buf = f·(z_view − n) / (z_view·(f − n))          (深度缓冲里实际存的那个数)

对它求导，就得到"每单位真实距离吃掉了多少深度分辨率"：

d(z_buf)/d(z_view) = n·f / ( (f−n)·z_view² )

看到 1/z_view² 就明白了：深度分辨率随距离的平方衰减。 在近裁剪面 z_view ≈ n 处，这个导数 ≈ f/((f−n)·n)，大得惊人；在远裁剪面 z_view ≈ f 处，导数 ≈ n/((f−n)·f)，小到可怜。举个具体数字：设 n=0.1、f=1000，则在 z=1 处的深度分辨率密度，比在 z=700 处的高出约 (700/1)² ≈ 49 万倍——远处两个近距物体，深度差摊不开，于是 Z-fighting。

这也是"深度是 1/z 的化身"这句行话的来源：投影后的缓冲值在数学上与视图深度的倒数同源，近处密、远处疏根子上是 1/z_view 的形态决定的。

5.2 位宽与格式：D24S8、D32F 与 reverse-Z

常见深度格式：D24S8（24 位深度 + 8 位模板，32 位一存）、D32F（32 位浮点深度）、D16（16 位，老硬件/低要求）。位宽决定"每档距离能分的刻度数"，但对精度分布起决定作用的还是上面那个非线性投影。

工程上解决"远处分不清"的经典招是 reverse-Z：把映射反转，让近处占的分辨率变少、把最多分辨率让给远处。配合浮点深度（浮点在 1 附近分辨率极高、在 0 附近极低），reverse 后把"近密疏远"翻成"远近都够用"，在远距离 Z-fighting（两个很近的三角形互相闪）上效果立竿见影。这也是现代后端默认偏向 reverse-Z 的原因——它从数轴上买回精度，不花额外带宽。

出处：Matt Pettineo · A trip down the Graphics Pipeline · Reverse-Z 详解 ／ NVIDIA · 深度缓冲精度与 reverse-Z 最佳实践。

5.3 深度精度的一笔账

把格式、分辨率、位数串成可核对的一笔：

• D24 在 [0,1] 上足足 1670 万 个可表示步进；

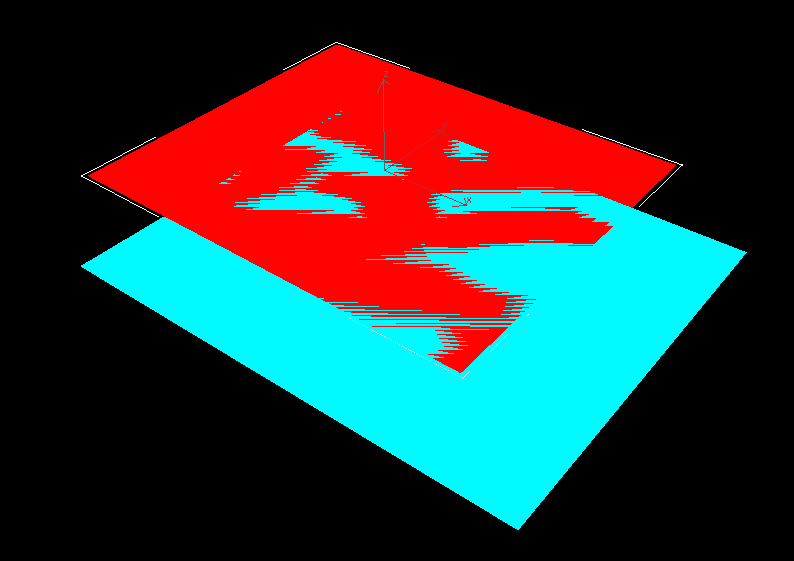

• 但投影非线性后，靠近近裁剪面的 z 值把其中绝大部分分辨率吃掉，远处的步进被压到几十上百的数量级——这就是 Z-fighting 在远处爆发的根源；
• D32F + reverse-Z 是把它拉平的现代解法，代价是每像素 4 字节而不是 3 字节（若按 32 位存，和 D24S8 同为 4 字节，深度位宽从 24 提到 32）。

把深度格式、位宽、可表示步进与 reverse-Z 的价值串成一张对照表（§5.1 的图表 + 下表共同支撑 §5.3 的精度账）：

在 1/z 的锅里，还有一把局部的小勺子：深度偏移（depth bias / polygon offset）——不改投影、不换格式，而是对特定几何的深度在测试/写入时做一笔可配置的平移，让共面的"描边/地面贴花/阴影贴图比对"从"正好相撞"错开一档，直接缓解 Z-fighting。它和 reverse-Z 是两条不同作用面的工具：bias 是在单个几何层级把深度推开一点点，reverse-Z 是在整个缓冲层级重排精度分布——对照表就位，实操时是两种要一起留着的后手。

以 Vulkan 的固定功能深度偏移为例，形态是一个绑定在光栅化阶段的三个参数：

VkPipelineRasterizationStateCreateInfo rs = {};
rs.depthBiasEnable = VK_TRUE;                   // 打开深度偏移
rs.depthBiasConstantFactor = ...;               // 常数项：把深度整体推离
rs.depthBiasSlopeFactor     = ...;              // 斜率项：按面片斜率缩放，治"缓坡/陡坡"差异
rs.depthBiasClamp           = ...;              // 溢出收敛点

记住它的边界：bias 只能给"本来就该分开但靠得太近"的两个面一点错位，救不了远处精度整体见底——远处两个真正不同深度的物体会因为分辨率摊不开而被 bias 也无力分开，这时候换 reverse-Z、缩短 far 或换 D32F 才治本。

出处：Microsoft Learn · 深度格式与 polygon offset ／ Vulkan 规范 · 光栅化深度偏移（depthBias） ／ Khronos · GL polygon offset 手册 ／ Matt Pettineo · Reverse-Z 详解。

六、Z 压缩与 hierarchical Z：这层上还要挖带宽（the cost）

6.1 深度读写是带宽账里的大头

前面 §1.1 估过：1080p 的 D24S8 深度 = 每帧约 8.3 MB。一张深度缓冲要"读一次测、可能写一次"。但真正上量的不是"一张"，而是一帧里反复用——一个深度 prepass 后再画实体、画半透明、画后处理，深度要被读写好几轮，每轮都是一次全屏级别的流量。在带宽稀缺的移动端，这就是为什么深度几乎从不在各个 pass 之间往返 main memory——它是 tile memory 里的常客（见 §8）。

6.2 Z 压缩：让大片"没变的深度"几乎免费

硬件没傻到老实写每一格。深度缓冲有大块可以用简单模式描述的区域：刚 clear 过的整屏（深度全是一个常数，tile 只存一个"我是常值"的标记）、场景里大片空背景（同样近乎常数）、以及斜面平缓的地面（深度沿一方向近似线性，可用一个斜率描述）。这些区域硬件用 深度压缩（depth compression） 通道处理：一块 8×8/16×16 的 tile，如果内部深度能用"一个常数 / 一个线性斜率"表达，就不逐像素写回，只存压缩标记 + 模式参数。

代价账的关键数字：clear 过的深度、大片空背景，几乎是零带宽。 真正花钱的是那些深度处处不同的复杂几何场景——那里的压缩比掉下来，读写流量才涨回去。

一个直观的压缩收益对比：同样一块 8×8 的深度 tile，如果内部深度是常数（clear 后、空背景），硬件只写"一个标记 + 一个值"；如果内部是缓坡（一面平墙、一段地面），写"一个标记 + 斜率参数"；只有当 tile 里深度乱跳（复杂几何交界、高密度 occluder 边缘），才退化成逐像素写满。实测上"常数/线性"型 tile 在普通场景能占到压倒多数，深度有效带宽往往被压到理论的四分之一甚至更低。反过来，如果你把深度缓冲每帧 clear 成充满噪声的复杂深度（比如拿某次 pass 的深度直接当下一帧的底），压缩会立刻失效，带宽账单就原形毕露。

出处：Arm · Mali GPU 深度缓冲压缩机制 ／ Imagination · PowerVR 深度与模板优化。

6.3 hierarchical Z：tlile 级别的"提前更提前"

early-Z 是像素级的提前，它还可以再升一层：hierarchical Z（hi-Z / HZ）。把深度缓冲逐级下采样成一座"深度 mipmap"式的金字塔——顶层每个格代表一片 tile 的"最远才能通过"的保守深度。于是画一个三角形时，先拿它的包围盒去问金字塔：一点这一片 tile 平均比它近、还是比它远？

• 若整个 tile 的三角形都比缓冲里这片近：整片 tile 一起通过，连 early 都不用逐像素等了；
• 若整个 tile 的三角形都比缓冲里这片远：整个 tile 整体剔除，一个三角形把一个方形区域一次性干掉，是像素级 early-Z 的上百倍放大；
• 只有 tile 内既有近又有远时，才下钻到像素级。

这一幕在移动/桌面后端里都常驻，且是许多硬件的隐藏面剔除主力。它给本系列留了一个钩子：hierarchical Z 是 遮挡剔除（occlusion culling） 的硬件基石，这一层在 ep12「2011 之后」还会爬上来。

把 HIZ 放到现代引擎里看，它已经不只是"绘制时顺手剔除"，而是被当成一张可读的纹理主动喂给 GPU 驱动渲染（GPU-driven rendering）：引擎把 HIZ 作为 depth_bounds/textureLod 的输入，在 compute shader 里对候选物体做一次粗粒度的"绕过光栅化的可见性预判"——透明度剥离、粒子发射、LOD 切换，全都靠"这一片有没有潜在可见者"来快速缩范围。它早期的经典形态是 occlusion query：把替补物体的包围盒画一遍、让 HIZ 判它是否完全不显，作为是否提交其正式绘制的门（NVIDIA 的软件式 HZB 方案、以及后来硬件化的 depth bounds 都是这一路）。这套机制把"每个三角形问一次像素"放大成"每个包围盒问一次 tile"，正是它相对 early-Z 上百倍吞吐的来源。

需要强调的是，HIZ 的保守性写在名字里：金字塔每一层存的是该 tile 的最大值（最远），用来保证"整片通过/整片剔除"的判断绝对不误杀可见者——正因为它是保守的，它才敢整体剔除；一旦放弃保守（比如按平均值下采样），省下的带宽会换来不该消失的像素，得不偿失。

出处：NVIDIA · Hierarchical-Z Buffer Occlusion Culling ／ Microsoft · Depth bounds 与 HZB occlusion query ／ Arm · GPU-driven rendering on Mali（HIZ 输入 compute culling）。

七、Stencil：附在深度上的"另一个 8 位通道"（explain-structure + implementation）

7.1 它和深度挤在同一个 32 位槽里

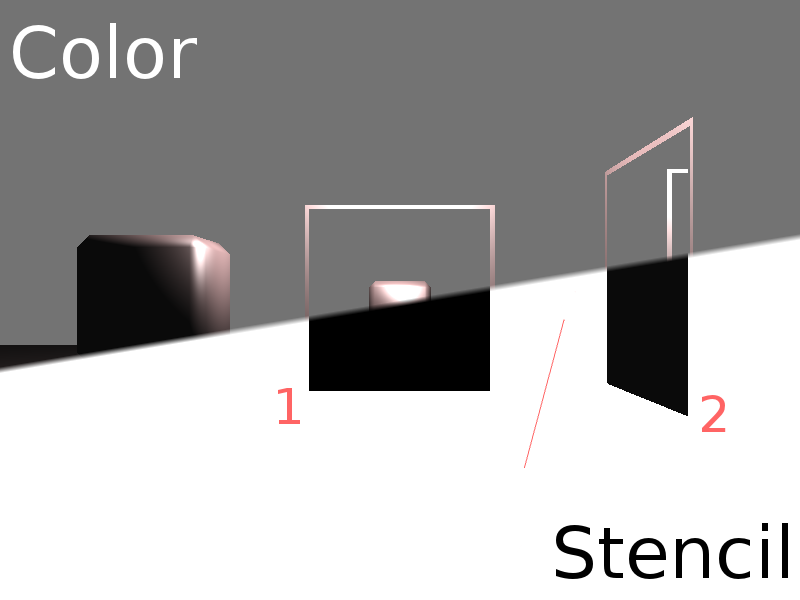

stencil 缓冲与深度缓冲在 D24S8 这种格式里是物理上绑在一起的：同一个 32 位槽，24 位给深度，8 位给模板。模板不存距离，它存一个任意整数，本质上是"每个像素一个 8 位标记位"。

7.2 模板测试与三档更新

模板阶段像深度一样也是"测试 + 更新"两步，但它更细：一个像素可以通过/失败测试三种不同情形下的动作而不同——①stencil 失败时、②stencil 通过但深度失败（ZFAIL）时、③全通过（ZPASS）时，分别可以对该像素的模板位做不同操作（保持/清零/写值/翻转等）。

三个档位能设置的操作，也是硬件固定功能给的固定枚举——直接抄一遍就够记住全部可能性：

这套测试/更新和深度一样可配置成正反面分离：D3D11 的 StencilOp 对 front/back face 各给一组，Vulkan 侧同样拆 front/back——为什么需要两面不同？因为"边缘轮廓"这类玩法，正面和背面在读模板时要用不同规则（见下）。配置形态（Vulkan 固定功能）大致是每个面一个 compareOp + fail/stencilFailOp/depthTestSucceedOp 三件套：

VkStencilOpState front = {};
front.compareOp  = VK_COMPARE_OP_EQUAL;   // 只对"模板值==参考值"的像素动手
front.failOp            = VK_STENCIL_OP_KEEP;    // stencil 失败时
front.depthFailOp       = VK_STENCIL_OP_KEEP;    // ZFAIL（模板过、深度失败）
front.depthPassOp       = VK_STENCIL_OP_INCREMENT_WRAP;  // ZPASS（全过）
rs.stencilTestEnable = VK_TRUE;

/* D3D11 同义形态：一面只差在 StencilFailOp/StencilDepthFailOp/StencilPassOp */
DepthStencilOpDescription op = {
    D3D11_STENCIL_OP_KEEP,   /* stencil fail */
    D3D11_STENCIL_OP_KEEP,   /* depth fail    */
    D3D11_STENCIL_OP_REPLACE /* pass          */
};

把枚举和结构记到手，再回头看用例就有落点。以轮廓为例：先画背面，把"模板==参考值"时 ZPASS → REPLACE 写 1；再画正面，只对"模板==1"的像素刷新、同时给它 ZFAIL → ZERO 抹标记，就得到一圈只沿着边缘的着色区域——三个档位、两套操作，就能拼出这种看似"很高级"的效果，模板的价值恰恰在它用最少的状态（每像素 1 字节）表达了一套复杂的"哪些像素要额外处理"的策略。

7.3 典型用法：轮廓、阴影体、portal、次数标记

8 位标记位可做的事很广，举几个真实用例收口它的价值：

• 边缘轮廓：一个 pass 里开模板、先画背面把模板位置写 1，再画正面只刷新模板为 1 的像素，就画出了面积轮廓线；

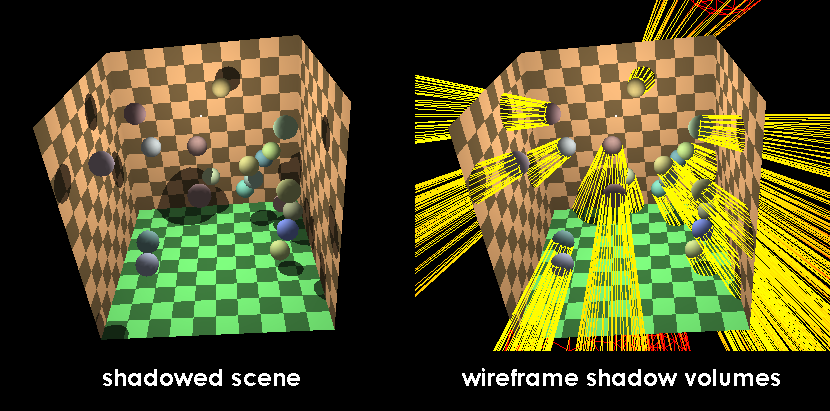

• 阴影体（stencil shadow volumes）：把阴影体积画进模板，让可见性"困扰"深度之外再加一层模板——正是模板少有的"还能参与几何判断"的用途；
• portal / 房间遮挡：用模板记录"哪部分屏幕已经在某个开口里看过"，控制后续绘制只落在开口区域；
• 次数标记 / shadow map pass 计数：给同一像素多次 pass 计数，做多光源叠加的可见性拆分。

7.4 hard boundary：本篇不写 hierarchical stencil 的算法细节

按系列边界声明，本篇到此为止——hierarchical stencil 的分层算法细节不在本篇范围。原因是原作者 fgiesen 明确说过，那部分掌握的公开可引用资料只到 NDA 文档，无干净授权来源；本系列遵守"只在机制层示范"的红线，不把没法追溯的算法细节写成定论。

出处：fgiesen · Part 7（Stencil processing） ／ Microsoft Learn · stencil 测试。

八、TBDR 与 HSR：移动端把 hidden-surface 整个换成另一个算法（compare-options）

8.1 两种展开方式的分水岭

到这里我们讲的都是立即模式渲染（Immediate-Mode Rendering, IMR）：光栅化一有三角形就画，depth 是"每个像素在线比较"的裁决者。但移动端主流不是这个路数。

分块延迟渲染（Tile-Based Deferred Rendering, TBDR） 把屏幕切成小块，几何先全部分完箱（binning），一块 tile 内才真正光栅化和着色。深度/模板这些最终决定"谁露出来"的操作，在 tile 自己的片上高速内存里一次性跑完，不反复回显存。这就带出一个和 early-Z 平行的、但它更彻底的东西——隐藏面消除（Hidden-Surface Removal, HSR），Imagination PowerVR 的专有机制。

先把这个名词谱系拉直，避免"分块"即一切：移动/桌面渲染后端按"屏幕是否分块、分块后是否做延迟隐藏面消除"拆成三档——

• IMR（如传统桌面独显）：无分块，光栅化即画，深度是"逐像素在线比较"；优点是几何一进即出、延迟低，代价是深度读写频繁进出显存、overdraw 靠 early-Z 削一点、削不干净。
• TBR（Tile-Based Rendering）：分块、但块内取色器照常立即执行，只把"最终哪个颜色写回显存"延迟到块末汇总；省的是深度/颜色进出的带宽，如何销掉 overdraw 仍是 pixel-by-pixel 的比较。多数移动 GPU 的默认形态属于"TBR 起步"。
• TBDR（Tile-Based Deferred Rendering）：在前者之上把着色整个推迟到块内可见性排定之后——所有覆盖某像素的片段先做深度/模板裁决，只对"最终可见的那一个"跑着色，这才是 think 里"延迟"二字的分量。

对照硬件历史把名词对齐：Intel/AMD 桌面多为 IMR 或类 IMR；ARM 的 Mali 与高通 Adreno 属分块阵营但隐藏面消除策略各自不同；Imagination PowerVR 才是把 HSR（专有机制） 挂在 TBDR 上、把 once-per-pixel 写进卖点的典型。本篇的关键在于：early-Z 是"逐像素提前剔除"（IMR 的裁剪术），HSR 是"整 tile 排定后再 once-per-pixel"（TBDR 的替代算法）——两者名字都叫"隐藏面消除相关"，但省的不是同一笔钱。

8.2 HSR 与 early-Z 的区别：是"排序"不是"剔除"

early-Z 是逐像素/逐 quad 的剔除——来了一个像素，尽早判断它是不是被挡，省掉它的着色。HSR 走的是另一条路：既然一个 tile 里的所有几何都齐了，那我先在全 tile 范围内排好"谁最靠前"，再对着色的东西来一次只画一次。 每个像素真正被着色的次数，被压到 once-per-pixel——它不"省掉被挡的"，而是"从根上让每个像素只被活着的那一个加工一遍"。

所以：

• early-Z 省的是"被遮挡像素的着色器调用"，但 quad 边缘、过度几何仍会碎化浪费（§4）；
• HSR 省的是"同一像素被多层几何重复着色"，能顺带把 overdraw 的纹理/着色成本压掉，对那种"一堆物体叠穿"的场景（毛发粒子、草丛、密集几何）尤其强——这类场景 early-Z 只能挡住"整块挡住"，挡不住"碎片层叠"。

这笔量化别再停留在感觉上。设一个"10 层几何层叠"的场景，比如一丛密集草叶：同一像素位置被 10 层覆盖。IMR + early-Z 下，如果草是碎片而非整块，early-Z 只能挡住"整层更靠后的块"，层与层穿插的碎片仍可能让同一像素被着色三五次——因为碎片凑不成"能整体剔除的遮挡"，quad 边缘还在空转（§4）。HSR 下，这一像素只在分箱结束后被最终可见的那一层着色一次。差别就是"每个像素 3–5 次着色 vs 1 次"——这正是 HSR 对粒子、草丛、密集植被这类"叠层碎片"场景碾压性优势的量化来源，也是移动端选渲染方案时"用不用 prepass"背后真正要掂量的经济账。

出处：Imagination PowerVR Graphics Architecture（HSR） ／ Arm · Vulkanised 2023 移动最佳实践 ／ 《移动端图形与功耗》ep02/ep03。

8.3 带宽的本质差异：IMR 让深度/颜色反复进出，TBDR 只汇总一次

把"省带宽"落到能核对的算式上，TBDR 的分量才显出来。设一个 1080p 场景：颜色缓冲 RGBA8 约 8.3 MB、D24S8 深度约 8.3 MB（§1.1 的基准），再设每帧平均 overdraw 系数 O（每个像素平均被画 O 次，比如 2.5）：

• IMR：每有一个像素通过深度测试，它最终的颜色就要写一次主存。于是整帧颜色写流量 ≈ O × 8.3 MB——overdraw 直接变成外部带宽；深度要"读→测→可能写回"，同样按命中率反复进出。overdraw 越狠、外部带宽越接近 O 倍的量级，这就是桌面端死磕 prepass、early-Z、LOD 的原因。
• TBDR：颜色和深度不是逐像素写回的，而是先落在 tile 的片上 SRAM，一段 render pass 结束后每个 tile 把最终结果汇总写回一次。于是外部颜色写流量 ≈ 8.3 MB，与 overdraw O 无关——多画了几层几何，多出来的只是片上计算，不是外部带宽。

这一个系数——"overdraw 会不会乘进外部带宽"——就是 IMR 与 TBDR 在手账上的分水岭。IMR 的深度 prepass 是在"把遮挡提前剔掉、换取 O 变小"；TBDR 干脆"不管 O，反正片上排完只提交一次"（§8.2 的 once-per-pixel）。这也是为什么移动端把 render pass 切得规整、让每个 pass 都在片上收尾，比堆 preass 手段更看重。

但这笔账有一个必须知道的上界：片上 SRAM 有限。tile 越小能容纳的每像素数据种类越多，但分箱（binning）开销越大；tile 越大、能同时驻留的 render target（多张 G-Buffer、MSAA 的多层采样）越有限，超限就只能把部分数据提前 spill 回主存，省下的带宽就要打折扣。所以"延迟"不是零成本，它是把外部带宽换成了片上面积与分箱延迟——这正是 TBDR 在带宽稀缺的移动端成为主流、而在大显存+高填充率的桌面独占端并不总是划算的根因。

出处：Imagination PowerVR Graphics Architecture（HSR / external bandwidth） ／ Arm · Vulkanised 2023 移动最佳实践（render pass 与 tile memory） ／ 《移动端图形与功耗》ep02/ep03。

8.4 Transaction Elimination：颜色侧的"没变就不写"

深度有压缩（§6，大片常数/线性近乎免费），颜色这边有一件对等的事——Transaction Elimination（TE），PowerVR 很早就引入的机制：一段 render pass 结束后，tile 先和它"此刻之前的内容"对比，如果完全没变（比如被不透明前景整个盖住、或是一整块保持不变的颜色区），就不把这块颜色写回主存。它和深度压缩是同一个思想——"没变的字节不该占用带宽"——只是作用在颜色缓冲侧，以逐 tile 逐帧比对的方式工作。

TE 的收益集中在"大片静止或被遮挡"的画面：静止的界面层、只画了单层的远景、动画里一块面积恒定不变的区域。难点在于对比本身也要花钱，所以它不是无脑每帧开，而是由启发式判断"比对省下的写回 vs 比对本身"哪个划算；写回与否在 tile 级决定，和 §6 深度压缩"能省则省、省不了老实写"是一个道理。这也是现代移动后端的带宽优化往往深度压缩、颜色压缩（如 Arm 的 AFBC 帧缓冲压缩，与 TE 同阶、机制不同的颜色侧方案）、TE 三件套并挂的原因——它们各自守住带宽账的一块，没有哪一招通吃。

出处：Imagination PowerVR Graphics Architecture（颜色 TE） ／ Arm · Mali 帧缓冲压缩（AFBC，颜色侧带宽优化） ／ 《移动端图形与功耗》ep03。

8.5 深度的移动端账：tile memory 内测完，只回写一次

TBDR 的深度妙处在于带宽：深度测试在 tile 片上内存里做完，最终只有存活的那个像素才需要把深度/颜色写回 main memory。这就是为什么移动端深度压缩（§6）和 TBDR 常常一起出现——两者都为了"把深度读写压到最低"。移动端 TBR/TBDR 与带宽的取舍，本系列在《移动端图形与功耗》ep02/ep03 已写透，本篇只在此引用结论、不重铺。

出处：Imagination PowerVR Graphics Architecture（HSR） ／ Arm · Vulkanised 2023 移动最佳实践 ／ 《移动端图形与功耗》ep02/ep03。

九、收尾：把三笔账对在一起（summarize + bridge-to-next）

一句话回答"early-Z 到底什么时候生效"：深度测试的输入在同一时刻完全已知，它就提前；凡是 shader 跑完才知道的，一律退到 late-Z。 而整个 Z 阶段不是一个开关，而是一层"能提前多少、省多少、代价多少"的工程权衡。

把本篇的三笔账并排放：

最后记得两个数字：1080p D24S8 = 约 8.3 MB / 帧，和 early-Z 拆分后的实测 PS invocation 582000 → 440640。前者是 Z 阶段的带宽底账，后者是"深度写与 discard 可以拆开"的实证锚点。

[next-step: Z 阶段结束，像素已经决定谁写、谁不写] 在下游，幸存下来的像素要真正落进颜色缓冲了。那一段同样不是一段平坦的路——fork/join、ROP 与那笔颜色带宽账在等着。深度的裁决、颜色的混合，将在像素后端里完成最后一次物理落地。Z 阶段的官方依据见 Vulkan 规范 · Fragment Operations 与 Microsoft Learn · OM 阶段。

（本篇完）

十、参考资料与可回溯出处

本篇的关键数字与机制全部来自规范、厂商文档与经典文献，正文中每一处引用都可回溯到出处。主要来源：

• Edwin Catmull《A Subdivision Algorithm for Computer Display of Curved Surfaces》1974（Z-buffer 概念首系统化描述）
• Fabian Giesen《A trip through the Graphics Pipeline 2011》· 深度/模板处理
• William Donnelly《To early-Z, or not to early-Z》· 深度写与 discard 拆分实测
• Microsoft Learn · 输出合并（OM）阶段
• Vulkan 规范 · Fragment Operations（含 Early Fragment Tests）
• hlsl-specs 提案 0053 · allow early pixel culling
• Matt Pettineo · Reverse-Z：为什么合理
• NVIDIA · Hierarchical-Z Buffer Occlusion Culling
• Imagination PowerVR · Graphics Architecture（HSR）
• Stanford CS248 · 移动 GPU 硬件（quad 执行）
• NVIDIA GPU Gems 2 · 像素四元组（pixel quad）
• Arm · Mali 帧缓冲压缩（AFBC，颜色侧带宽优化）
• Arm · Vulkanised 2023 移动最佳实践（render pass 与 tile memory）
• Microsoft PIX（GPU capture 与 invocation 统计）
• NVIDIA NSight Graphics（像素着色调用计数）

下篇预告：《GPU 架构剖析》系列进度：已完成【一】命令前端、【二】显存与地址空间、【三】着色器核、【四】纹理采样器、【五】图元装配、【六】光栅化与三角形建立、本篇【七】Z 缓冲与隐藏面消除，接下来是【八】像素后端与 ROP。Z 阶段的裁决在硅片与像素之间继续走下去。

With Best Wishes. 本文由@溯光 出品，转载请注明出处。我们在硅片到像素之间，继续挖下去。
