上一篇我们在装配阶段拿到了三角形的顶点，坐标已经从裁剪空间一路变到窗口——每个顶点变成了屏幕上的 (x, y) 和一个深度 z。账算到那里，像素还一个都没出现。这一篇要回答那个所有人心里都有的问题：屏幕上的那些像素，到底由谁、按什么规则、被哪些三角形填上色的。
这一篇在全系列的位置，是从「前端一半」跨到「后端一半」的转折点。§1–§5 讲完了从 CPU 提交、显存存取、着色器核、纹理采样、到图元装配；§6 第一次回答「屏幕上的像素由谁、按什么规则被三角形覆盖」。本篇聚焦硬件实现层：边函数怎么在硅片上算、顶左规则怎么由光栅器状态决定、小三角形的代价从哪来、三角形怎么被分块 dispatch 到多光栅引擎。（管线阶段的对齐见 Vulkan 规范·Pipelines。）
先放出本篇那句会被反复引用的结论：光栅化不是「把三角形一格一格涂满」，而是一次 setup 算好边函数、之后每个像素中心只剩三次加法的判定。 setup 阶段的开销是一次性的，但只要三角形足够小、足够多，一次性开销就会反过来成为吞吐瓶颈——小三角形会把宝贵的 CLK 烧在 setup 上，而不是像素上。
一句话点题：屏幕上的像素是谁填的
先把这一篇要回答的问题串起来，一共四件：
第一，setup 阶段花在哪儿。 像素循环开始之前，硬件要先为每个三角形备好一套边函数三参数。这一次准备到底算了什么、为什么之后每个像素就只剩三次加法。
第二，一个像素凭什么算「在三角形内」。 Pineda 在 1988 年给出的答案：像素中心代入三条边函数，符号一致即判定在三角形内。出处：Pineda, A Parallel Algorithm for Polygon Rasterization, SIGGRAPH 1988。
第三，共享边凭什么只画一次。 两个三角形共用一条边时，落在边上的像素到底归谁？顶左规则（top-left rule）给出答案——按边的方向决定边界像素归属，避免既画重又画漏。出处：Microsoft Rasterization Rules。（光栅这段在 D3D11 全管线的位置用 D3D11 Graphics Pipeline 概览 对照。）
第四，小三角形为什么那么贵。 这是本篇贯穿的主题：setup 是一次性的，但小三角形数量爆炸时，一次性就变成了瓶颈——建立吞吐（setup rate）决定了一个时钟能发起多少三角形。出处：Qualcomm Adreno Best Practices。
本篇按一条因果链串起四条主线：setup 开销 → 覆盖判定 → 共享边归属 → 小三角形代价，最终全部收敛到"小三角形为什么那么贵"这个贯穿主题。
动手之前把边界码清楚：本篇不讲光栅化的算法课程套路（那在《实时渲染管线探析》），不讲 TBR 的带宽成本账（那在《移动端图形与功耗》），也不需要你重新理解装配或裁剪（§5 已写）。本篇只讲线上一半——一条 Draw 的三角形进了光栅器，setup 怎么算、像素怎么判、共享边归谁、小三角形为什么贵。

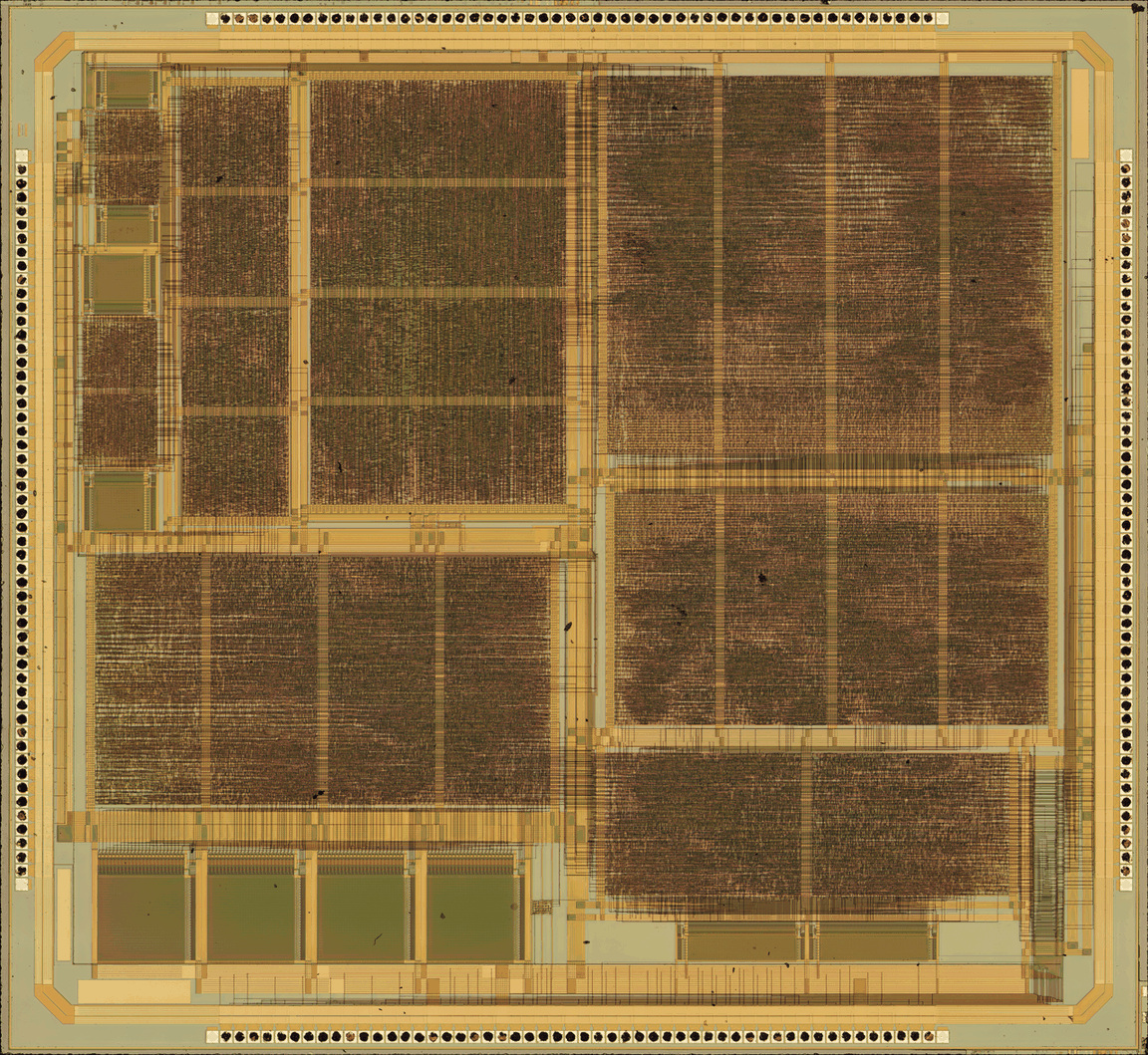

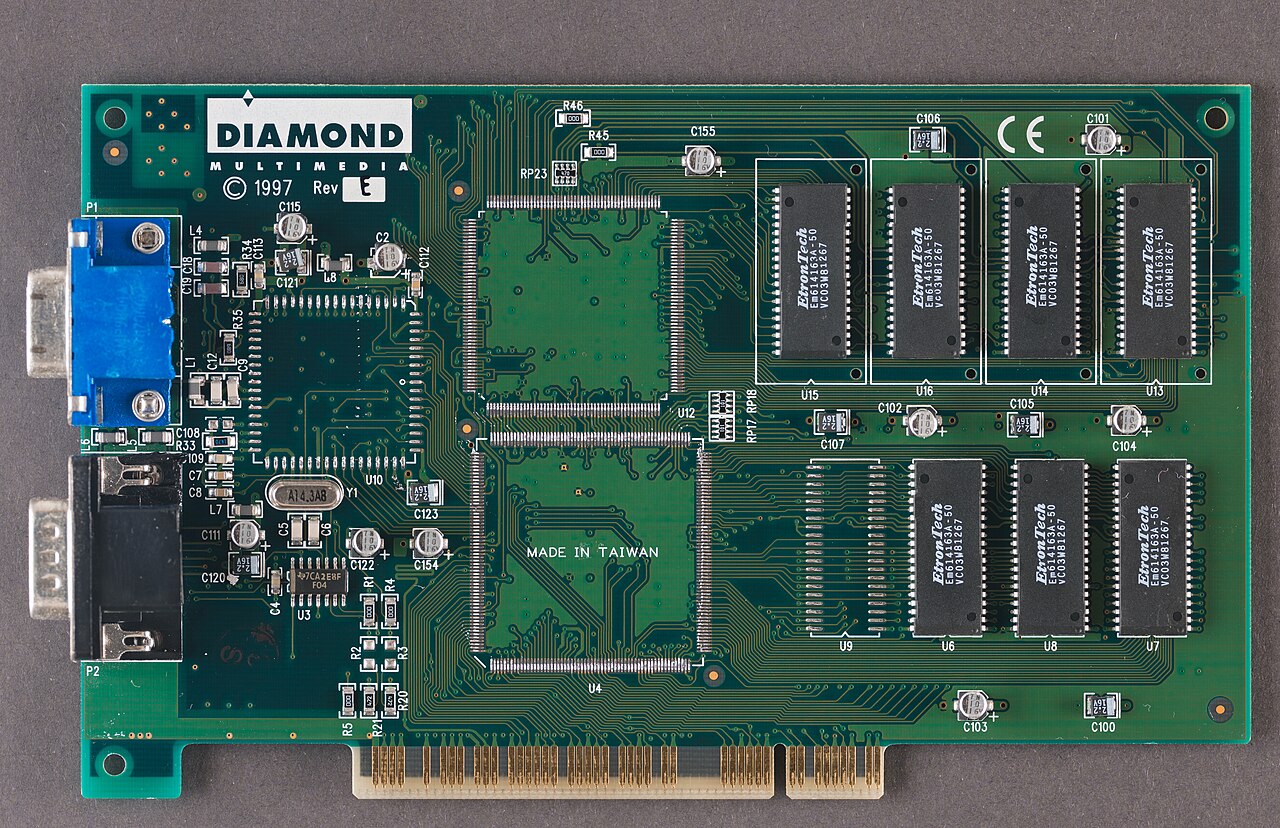

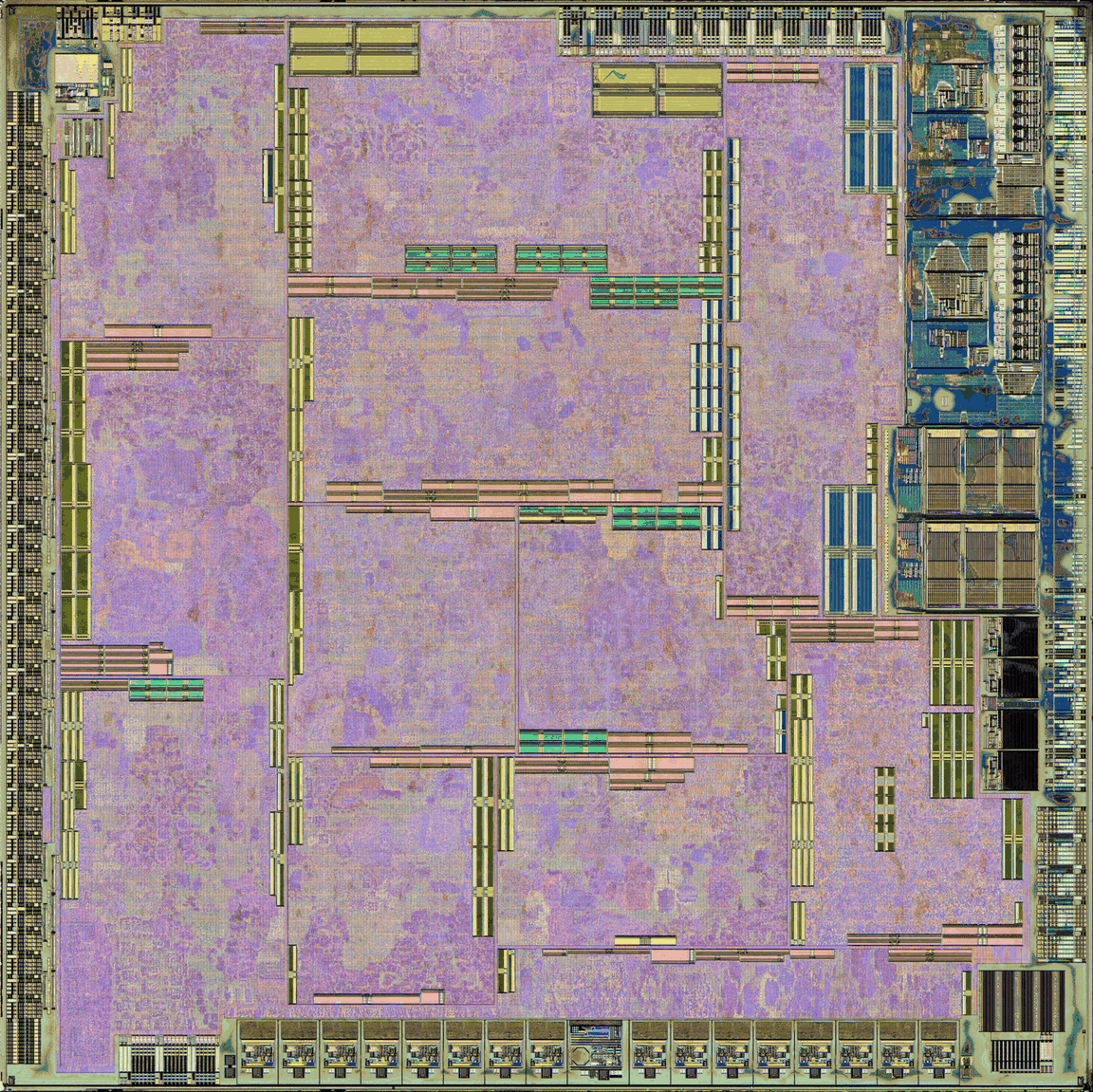

在动手之前，值得先明白我们站在硬件的什么位置。光栅化这块，在显卡历史上经历过一次从「软件/驱动做」到「焊死的固定功能单元」的迁移：1996 年前后（3dfx Voodoo 之前），填充多边形靠 CPU 或显卡固件跑 scanline 软件光栅器，厂商比拼的是谁在固件里把这套循环写得聪明；而 Voodoo、之后的 GeForce 时代，光栅化被完整地搬进一块固定功能电路——于是「每时钟跑几个像素」成了硬指标，而「这个像素在不在三角形里」变成纯粹的电平判定。这一篇看的，就是那块被焊死电路里每一帧要执行几亿次的那几步加法。
这个时间点不是巧合。1988 年 Pineda 那篇经典的会议论文显著早于 Voodoo（1996），却几乎没人立刻把它做成硅片——因为当时的瓶颈根本不在这块，像素吞吐够用，软件 scanline 已经凑合。真正让光栅化器被焊进硅片的，是 3D 游戏的像素量在几年内涨到了软件填不过的数量：已经不再是「写循环写得聪明」，而是「压根来不及写」——只能交给无限行加法器去填。 于是 Voodoo 的固定功能光栅器出场，像素率从软件光栅化的「每帧几十万」跳升几个数量级，也把「每时钟扫多少像素」变成了一个可被算法优化硬啃的硬指标。（时代铺陈可对照 fgiesen Part 1 的软件栈与 Part 2 的图形内存架构历史。）
而「每时钟扫多少像素」这个指标，又在 2011 年以后被「每时钟处理多少三角形」抢了风头——这正是后面 §7.1 要讲的 setup rate。两代指标的变化，本身就是这篇主线最凝练的注脚：光栅化的瓶颈，从像素时代走到了三角形时代。
所以这一篇真正回答的问题是：当这块电路每秒要被调用几亿次，设计上要怎么取舍。 答案的主线我们已经在引言说了——把能算的一次性算好（setup）、把剩下每一像素的工作瘦身到只剩加法（edge function 增量）、用一条规则解决共享边归属（top-left）、再掰扯清楚小三角形为什么把前两步的努力全部浪费。四条线拧成一股因果链，就是本篇的逻辑骨架。
先把一句话记牢，后文会反复回到它：光栅化这一段的成本结构是「setup 恒定、像素线性」。 setup 每三角形固定价，像素每覆盖一次再走一步——两者哪条先抬头，取决于场景里三角形碎到什么程度。整篇就是在把这句话的每一环拆开。
一、setup 阶段：进入像素循环前的一次性准备
1.1 输入：三个窗口坐标顶点
承接 §5 的落点：装配完成、坐标已裁剪到窗口后，光栅器收到的每个三角形是三个窗口坐标顶点。出处参考：fgiesen《A trip…》Part 5（装配/裁剪/视口变换把顶点摊到窗口空间）。Vulkan 规范·Fixed-Function Vertex Post-Processing 的裁剪体与视口条款，也可对照这里的坐标系约定。顶点本身已经是 (x, y, z) 的整数网格坐标——但注意，这里的「整数」往往是子像素精度的定点数，不是普通像素整数。这个会在 §6 展开。
这里先给顶点定个「户口」。光栅器眼里一个三角形，就是三组窗口坐标，外加每顶点一路 perspective-correct 需要的透视权重 $1/w$（§5 会用它把 UV 插值从屏幕空间拉回裁剪空间）。至于眼睛颜色、法线、切线这些属性，此刻还不在光栅器的事权里——它们要到像素被覆盖、插值权重算出来之后，才由着色核接手。这个「谁先谁后」的分工在 §7.3 会彻底讲清：光栅器只关心『这个像素归谁』，不关心『这个像素长什么样』。
先给 setup 一个名分：它发生在像素循环之前的每三角形一次性阶段。 就像我们不需要对每个像素重新算一遍「这个三角形的边在哪」，setup 只算一次，把结果缓存成后面每一行都能增量复用的数。
出处：Fabian Giesen《A trip through the Graphics Pipeline 2011》：setup 属于管线前端的「建立」阶段，与扫描/插值各阶段的划分可对照总览图。
setSETUP 具体算了哪些东西？这是一张可展开的清单，硬件厂商（AMD GPUOpen 的 compute rasterizer 学习样本）列过完整的 setup 顺序： - 顶点变换结果：窗口坐标 $x_i, y_i$（子像素定点数）与深度 $z_i$，以及各顶点的透视校正权重 $1/w_i$； - 边函数三参数：对三条边各算一组 $(a,b,c)$（见 1.2）； - 包围盒/扫描范围：算出三角形的轴对齐包围盒，确定要扫哪几行哪几列（§3）； - 深度平面与属性斜率：为 §5 的插值准备好平面方程系数。
这份清单读完要留住一个印象：里面几乎没有『判断』，全是『预计算』。 setup 不做任何「这个像素要不要」的决策，它只负责把后面像素循环要用的一堆常数一次性算好、摆到寄存器里。判断发生在循环里（§2 的 inside test），决策的表单在 setup 阶段全部摊平——这正是硬件管线「把 branching 挪到最外围」的惯用把戏：能提前算的，绝不放到被调用几亿次的循环里。
出处：AMD GPUOpen · Compute rasterizer learning sample。重要的是：这一串都只在每个三角形身上跑一次，它的成本按三角形个数计，不按像素个数计——这句在 §6 会变成整篇的爆点。
1.2 边函数的三参数：一个跨积的故事
每个三角形有三条边。对每条边，硬件要算好一组三参数 $(a, b, c)$，用它来判定任意一个像素点到这条边的「一边在内、一边在外」。这条边函数的标准形式（Pineda）是：
$$ E_{i}(x,\,y)\;=\;a\,x + b\,y + c $$
其中 $(a, b)$ 是这条边的法向量方向，$c$ 是让整条边等于 0 的常数偏移。关键性质：对边上的点 $E=0$，对三角形内侧的点 $E$ 符号一致，外侧符号相反。 这一个「符号一致」就是覆盖判定的全部依据。

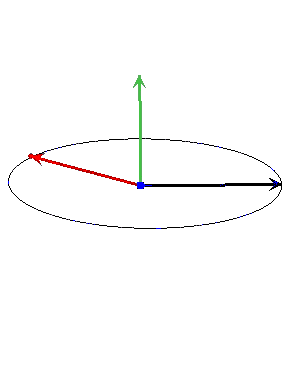

为什么用跨积？因为 $(a, b)$ 恰好就是边向量 $\vec{p_1}-\vec{p_0}$ 的旋转法向量，$c$ 则让 $E=0$ 恰好落在边所在的直线上。这样布置的结果是：整条边的内侧半空间被压缩成一个线性函数的正区或负区。 出处：Fabian Giesen《A trip through the Graphics Pipeline 2011》Part 6。
具体写出来：对边 $p_i\to p_j$，取 $$ a = p_{iy}-p_{jy},\qquad b = p_{jx}-p_{ix},\qquad c = p_{ix}p_{jy} - p_{jx}p_{iy} $$ 这三行合起来，$E_{ij}(p) = (p_j-p_i)\times(p-p_i)$ 恰好是向量跨积。它同时做到两件事：让 $E(p_i)=E(p_j)=0$（两个顶点都在直线上），且差一个常数 $1/2$ 就是带符号三角形面积 $[p_i,p_j,p]$。于是这一个量，既是「在不在直线上」的判据，又是「面积多大」的度量——这正是 §4.5 讲「面积判定」和 §5 讲「面积重心」能够复用的数学根据。 一个动作，三种说法（边函数/半空间/有符号面积），其实是一回事。规范级依据见 Vulkan 规范·Rasterization 的边函数/半空间片元覆盖定义。
出处：Pineda, A Parallel Algorithm for Polygon Rasterization, SIGGRAPH 1988：跨积/有符号面积的判别，是 Pineda 边函数定义的原始出处。完整著录可对照 Real-Time Rendering Bibliography。
把这段推导再收紧一步，你会看到它和「几何」的关系比想象的深。取边向量 $\vec{v}=(p_{jx}-p_{ix},\ p_{jy}-p_{iy})$，那么 $(a,b)=(v_y,\,-v_x)$ 正是让 $\vec{v}$ 旋转 90° 得到的法向量；而 $c$ 是让直线方程过 $p_i$：$c=-(a p_{ix}+b p_{iy})$。把这三行合起来，对着边 $\vec{p_0}\vec{p_1}$ 展开就是： $$ E_{01}(x,y) = (p_{0y}-p_{1y})\,x + (p_{1x}-p_{0x})\,y + (p_{0x}p_{1y}-p_{1x}p_{0y}) $$ 这个值本身，就是带符号三角形面积的两倍 $2[p_0,p_1,p]$ 的真身——不是比喻，是同一个数（对边 $p_0p_1$，跨积的模恰为 $|p_1-p_0|\times\text{点到边的距离}$，即底×高）。光栅器在 setup 里算的三组系数，本质上就是三条带符号面积直线；像素循环里的三次加法，本质上是三次「这个点在线的哪一侧」的带符号面积累加。
1.3 为什么之后每个像素只剩三次加法
这是整个 setup 里最值钱的一点。边函数是线性的，于是它满足增量化：
$$ E(x + \Delta x,\, y)\;=\;E(x,\,y) + a\,\Delta x $$
也就是说，从一格像素走到下一格，不用重算整个式子，只要在旧值上加一个由 $a$ 决定的常数。 所以硬件把 setup 算好的 $(a, b, c)$ 缓存下来，像素循环里每次水平步进只需一次加法、垂直步进又加一次。三条边就是三次加法，没有乘法，没有除法。这就是「像素循环只剩加法」的来处。
出处：Fabian Giesen《A trip through the Graphics Pipeline 2011》Part 6：增量式边函数扫描的逐像素演算，一个像素三次加法。
把符号问题也并入增量：如果从一行到下一行是 $y$ 步进 $\Delta y$，那增量就是 $b\,\Delta y$。于是三个累加器各自按「水平步进加 $a$、换行加 $b$」往前走。整数网格下 $\Delta x=\Delta y=1$，增量就退化成一次简单的加常数——连乘法都省了，纯累加。 这也是为什么硬件能一个时钟扫好几个像素：累加器之间还能打 SIMD 摊平行。
而 $a$、$b$ 本身又来自整条边的跨积，所以 setup 里其实藏了 6 次乘加来求三个 $(a,b,c)$，但这 6 次是每三角形一次，不是每像素一次。三角形一旦多起来，这 6 次的成本就会在吞吐账里现形——这就是 §6/§7 的准备。
把「增量」翻译成硬件真正跑的样子，是理解整篇的钥匙。假设我们要从像素 $(x_0,y_0)$ 开始、往右扫一格。硬件抽屉里有三组寄存器，分别存着当前 $E_0, E_1, E_2$ 的旧值。往右走一格：
E0 += a0; E1 += a1; E2 += a2; # 往右扫，只加
E0 += b0; E1 += b1; E2 += b2; # 换到下一行，再加
没有第二个乘加，没有查表，更没有任何「除以边长」的操作。三个累加器在像素循环里以恒定速度前进，彼此互不干涉——这正是它能被打成 SIMD 摊平、甚至一个时钟算 8 个像素的原因：8 个像素的 24 次加法，可以放进 24 条并行的加法器流水线，谁也不等谁。
这个「恒定步进」还有一层被低估的好处：它让光栅器的 timestep 完全可预测。因为每扫一格成本恒定，硬件可以精确算出「这个三角形扫完要几个时钟」，从而做精确的吞吐预算和风险规避（怕三角形太碎、跑不完，做切分）。可预测性在并行硬件里是金子——$2^+$ 条并行引擎靠的就是每个单元步调一致。
1.4 谁是 setup 的受益者
「一次算好、多次复用」成立，前提是：这个三角形的像素覆盖判定确实够多。 如果三角形只盖住 1~2 个像素，那 setup 的一次性投入分摊不下来，等于用 6 次乘加换两三次加法——这是纯粹的浪费。这正是贯穿全篇的病根：小三角形的 setup 成本分摊不死。
这句话可以化成一条有点像土法炼钢的直觉：三角形越大，setup 越「廉价」；三角形越小，setup 越「昂贵」。 一个能覆盖整块 16×16 tile 的大三角形，setup 的 6 次乘加被 256 个像素均摊，每个像素几乎等于免费；一个只盖 1 个像素的三角形，setup 的 6 次乘加全落在那 1 个像素头上——这个像素的「建档费」比它的「填色费」贵了一个数量级。
光是「三角形越碎越贵」还不够，后面 §6 会补上另一半：碎片化同时推高 setup 总量。场景里三角形数量翻倍，setup 调用次数也翻倍；而如果新增的三角形大多是 1~2 像素的碎件，像素总量几乎不变——于是 setup 总量暴涨、像素总量不变，两者的比值一路抬升。这就是为什么「顶点数爆炸」和「setup 瓶颈」常常同时出现：它们本是同一件事。
1.5 数值例：setup 的一次性 vs 像素的多次
给一个具体数字让「分摊」落地。假设 setup 的一次性开销折算下来约等于 8 个像素周期的基准（含 6 次跨积乘加 + 包围盒计算），而每个覆盖像素的增量成本约 1 个像素周期。
- 一个盖住 1024 像素的大三角形：setup 摊销约 8/1024 ≈ 0.8%，几乎可以忽略；
- 一个盖住 4 像素的三角形：setup 摊销 8/4 = 200%，等于每填 1 个像素还倒贴 2 个像素周期的建立开销；
- 一个盖住 1 像素的三角形：setup 成本是像素成本的 8 倍。
这组数字不是随手编的，它们指向一个可以在真机上看出的分界：当一个 Draw 里三角形平均只覆盖几个像素时，光栅器的时间几乎全在 setup 上打转，像素吞吐被闲置。这也是后文 6.3 说「屏幕空间三角形 ≥ 4 像素」的真正含义——4 像素是个「setup 摊销勉强能看」的最小值，再小就彻底亏本。
这条曲线就是全篇的眼睛。它解释 6.3 的 Adreno「≥4 像素」、6.4 的 G925 prepass、7.1 的 setup rate，全是同一张图的三个具体对策。 记住这条曲线，后文每处厂商数字都是它的一次落地。
把这条曲线再往下压一层，它会提醒我们一个常常被忽视的点：setup 的开销是「静默」的。 像素吞吐跟不上时，帧率下降一眼能看出来（fps 掉）；setup 跟不上时，帧率同样下降，但 GPU 计数器里显示的是「像素引擎有不少空闲时钟」——不熟的人会误判成败在像素，其实瓶颈在建立。这也是为什么本篇讲了这么多 setup 的数学：它是藏在利润表最底层的隐性成本，得会读账的人才能发现。
二、像素覆盖判定：Pineda 边函数
2.1 对每个候选像素中心
setup 备好三组 $(a,b,c)$ 之后，进入像素循环。硬件要做的事只有一件：对每个候选像素中心，把三条边函数代进去，看符号是否一致。 全部同号（或含 0 按 §4 规则处理）→ 在三角形内；否则在外。

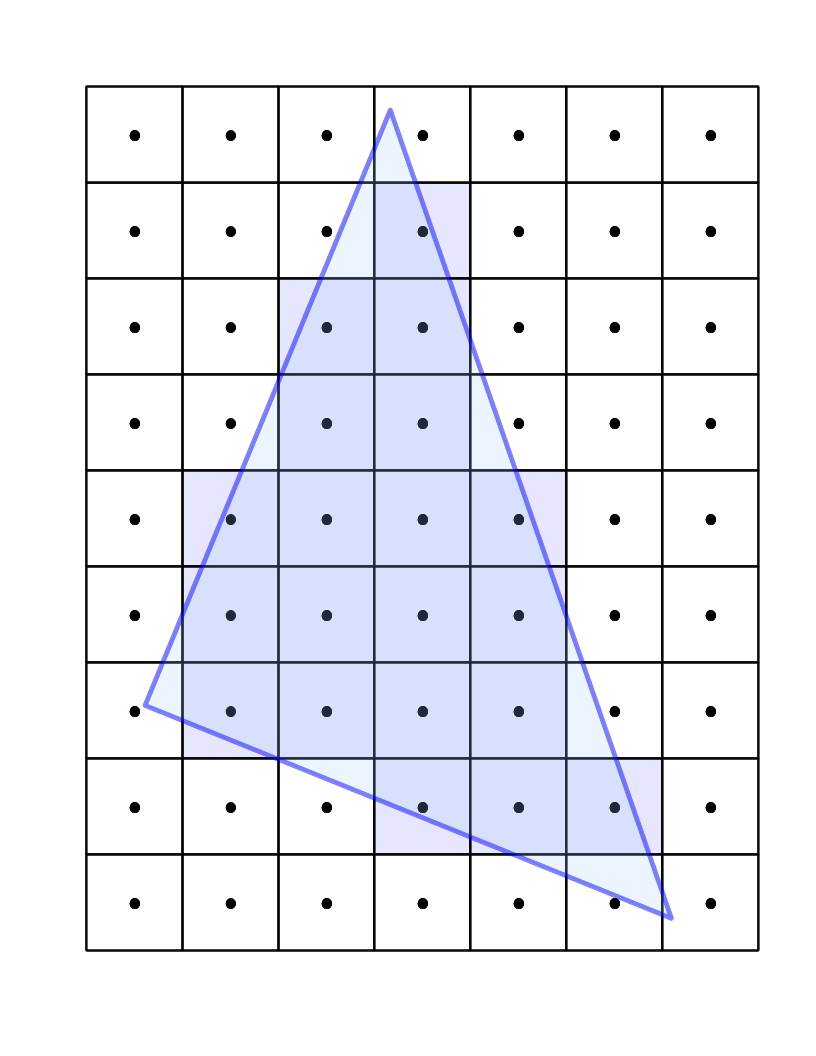

关键细节：判定用的是像素中心。像素是不是被三角形覆盖，取决于像素中心的采样点落在不在三角形内核——不是看像素方块和三角形有没有重叠。这个「中心采样」是环绕规则、MSAA 的基础，也是 §4 half-pixel 偏移的由来。
「像素中心采样」的另一个名字是 sample location 在（0.5, 0.5）归一化处的点采样。它把「一个像素被覆盖」从「一个方块被覆盖」重新定义为「一个点被覆盖」——这看起来是简化，实际上是让相邻三角形可以无缝拼合的前提：两个三角形共享边时，边界像素归属于谁，只看中心点在谁的核里。(微软的规则文档正是在这个采样点上定义的顶左规则。)
出处：Microsoft Rasterizer Stage Rules：覆盖判定基于像素中心 sample location，并在此定义 top-left 规则。
来一个极小的例子把「中心采样」和「边函数符号」焊到一起。设三角形三个窗口顶点 $p_0(0,0),\,p_1(4,0),\,p_2(0,3)$，逆时针。三组系数很快：
- 边 $p_0p_1$：$a=0,\,b=4,\,c=0$，$E_{01}=4y$；
- 边 $p_1p_2$：$a=3,\,b=4,\,c=-12$，$E_{12}=3x+4y-12$；
- 边 $p_2p_0$：$a=-3,\,b=0,\,c=0$，$E_{20}=-3x$。
现在问：像素 $(0.5,\,0.5)$ 在不在三角形里？代入得 $E_{01}=2>0,\ E_{12}=0.5+2-12<0$——一条边已经异号，所以不在，这格像素不覆盖。再问 $(1.5,\,1.5)$：$E_{01}=6>0,\ E_{12}=1.5+2-12<0$——仍在外。直到 $x$ 足够小、$y$ 足够小，三条才能同时非负。这个几十位的推演就是光栅器对每一格都会做的事——只不过它用的是加法累加（§1.3），比这个手动例子快几亿倍。
2.2 像素网格与步进向量
硬件不怎么「扫描」像素，它更像对一组规整的网格采样点算出「在/不在」。把采样点写成 $\vec{d} = \vec{d_0} + i\,\vec{d_x} + j\,\vec{d_y}$，其中 $\vec{d_0}$ 是起点的偏移、$\vec{d_x}$ 和 $\vec{d_y}$ 是水平和垂直的步进。于是整个覆盖判定变成对 $i, j$ 走一遍、每步做三条边函数的增量加法。
这张图把「网格步进 + 中心采样」一起说清：三角形 p₀p₁p₂ 落在 5×5 的像素格上，每个红点是当前要判定的像素中心，向量的分解 $d₀ + i·dₓ + j·dᵧ$ 就是硬件实际走的路径。这是比「一格一格涂」精确得多的模型。
值得注意，$d₀$ 是个很少被讲的细节：它不是 0，而是把整个网格对准设备像素的基准偏移。$dₓ$、$dᵧ$ 是网格的步长——正常情况是 (1, 0)、(0, 1)，但如果这段光栅化是在做某种缩放/旋转后的粒度，步长可能不是单位向量。这一层抽象让「光栅化同一网格」可以复用同一条像素循环，不管屏幕分辨率怎么变。 出处：Fabian Giesen《A trip through the Graphics Pipeline 2011》Part 6（采样网格与像素步进的硬件视角）Vulkan 规范·Rasterization。
2.3 三条边函数合起来：三角形内核
三条边函数各定义了一个半空间，三角形的覆盖区域就是三个半空间的交集。因此「在三角形内」=「三式同时导向内侧」。这个交集在 §5 讲重心坐标时会复用——同一个边函数值，既是覆盖判定的依据，也是插值的权重。
把「交集」再形象化：三角形的每条边像一堵墙，「墙内」= 边函数为正的那一侧，三角形就是三堵墙围出来的那个角。像素中心只要在任一面墙的「墙外」，就出局；三面都在墙内，才算覆盖。这个「三墙交集」模型是 §5 重心坐标的直观基础。
2.4 绕序：符号约定在哪决定
这里有个绕不开的约定：三角形是逆时针还是顺时针顶点序？顶左规则与覆盖都依赖「内侧是正还是负」被固定下来。 通常约定：逆时针（正面）时，内侧为正；顺时针则内侧为负。用 §1.2 那组跨积系数 $E=(p_j-p_i)\times(p-p_i)$，能推出「顺时针三角形内侧为负」——即被背面剔除（back-face cull）。硬件于是可以「先看符号约定，再决定要不要在这一面做 setup」。
出处：NVIDIA Life of a Triangle：绕序决定正/背面朝向，影响 setup 前的预剔除流程。
这正是 7.3 讲的「固定功能单元」能省 work 的一处：如果在 setup 阶段就判出这个三角形的符号方向是背面，那连像素循环都可以不进，直接丢掉。 背面剔除不是像素阶段的活，它在 setup 的最前面就已经把一半三角形筛掉了。
把「背面剔除用边函数符号」说得再具体一点，它用的是 setup 里的现成货而不是新算的量。回到 §2.1 的三角形 $p_0(0,0),\,p_1(4,0),\,p_2(0,3)$：若顶点序是顺时针，套 §1.2 的 $E=(p_j-p_i)\times(p-p_i)$，会得到三条边上像素的 $E$ 统一为负——而约定里「内侧为正」。判朝向着眼的既不是任意内点（比如重心）的符号，也不是像素；正确做法是取一条边的边函数，在对面的那个顶点处求值——那正是带符号面积，其符号就给出这张面的正/背：为负即背面，直接丢弃；为正才继续。最省钱的是它真的只需取一条边：绕序固定时，某一条边函数在对边顶点的符号就足以判定这张面朝哪，其余的边函数连看都不用看。 这也是为什么模块会把「绕序」单独拎出来——它决定的不只是看清，而是 setup 阶段白扔还是白干。
2.5 保守光栅化：覆盖判定的一个变体
最后提一个覆盖判定的变体，因为它在光栅化硬件上真实存在：conservative rasterization（保守光栅化）。普通 inside test 只认中心点，导致个别只擦过角的小三角形被整颗丢走；保守光栅化改判「像素块与三角形有交集」，于是角上的像素也会被离散提（即便中心在外）。它是方向光阴影、体素化、以及一些后处理的底层依赖。
要不要提「保守」？它说明了光栅化这块的取舍并不止一种口味，而是硬件设计师在「精确 vs 完整」之间选择采样策略的窗口。本篇主线仍回中心采样，但这提醒我们：覆盖判定本身就是可产权设计的 overhead。
2.6 MSAA：从单个采样点到多个采样点

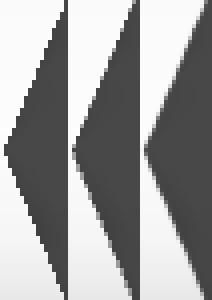

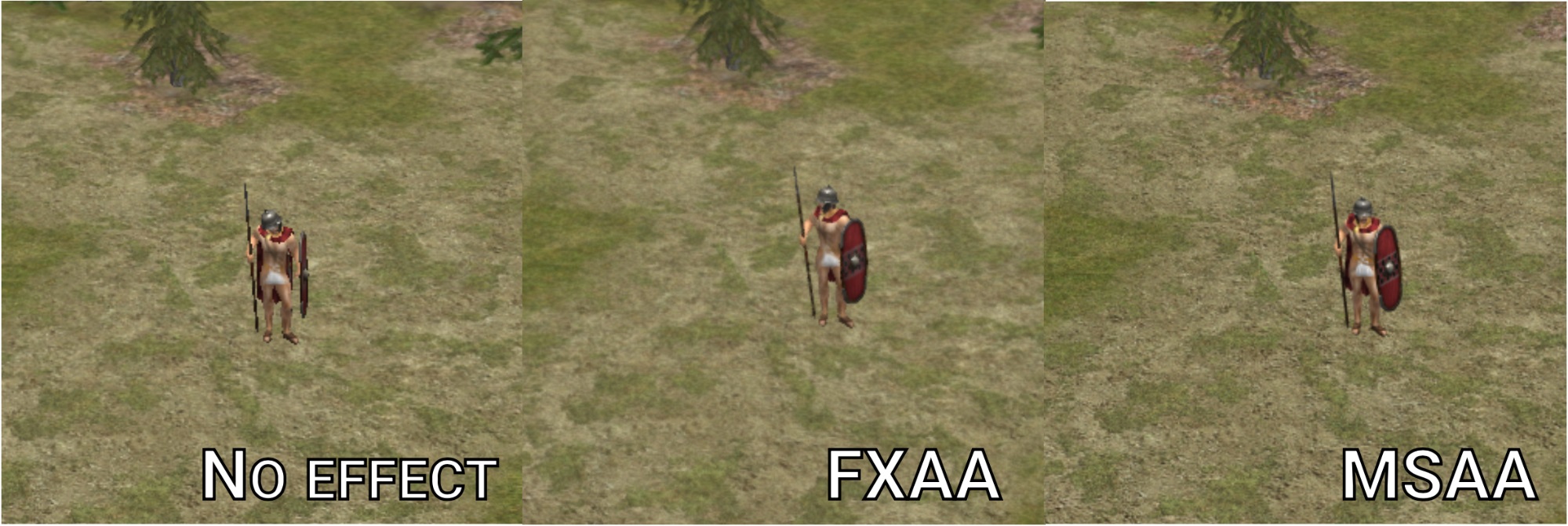

保守光栅化讲的是「判得全」，MSAA（multisample antialiasing）讲的是「判得细」。为了抗锯齿，MSAA 把一个像素劈成多个子采样点（典型 4x），像素中心采样变成「多个采样点分别 inside test，只要任一命中就着色一次」。光栅器因此不再对一个像素只问一次「在不在」，而是问多次——每次 still 是同样那套边函数增量，只是采样点从 (0.5,0.5) 挪到多个位置。 这再次印证 §6.2 那句「中心采样是地基」：MSAA 就是把这地基铺成多个点。
这里和 §6 的联系是深层共享的：子像素精度定点数（8.8）不仅描述边的位置，其位数上限决定了一个像素最多能放多少个稳定的子采样点。 边函数判定位置精确到 1/256，才让 4x 甚至 8x MSAA 的每个子采样点都能稳定复现；若子像素位数只有 3 位（分辨率 1/8），4x MSAA 的子采样点之间都互相打架，采样就毫无意义。所以 MSAA 不是「多采几个点」这么简单——它是子像素精度的第一个消费者，也是硬件宁可把位数做大的理由。
把 MSAA 落回 §7.3 的分工，会看到一个被低估的细节：MSAA 里「覆盖」和「颜色」是两笔账，发生在两端。 光栅器对每个像素产出的是一个 coverage mask——几位宽的位图，每一位标记「这个子采样点被覆盖没」（4x 就是 4 个 bit）。这个 mask 是固定功能单元（§7.3）直接吐出来的、纯几何的结果。然后颜色怎么算，分两种走法：
- 经典型（coverage-based MSAA）：着色核只对一个像素跑一次着色（就一次，不管 4x 还是 8x），得到的颜色被
coverage mask决定「这格最终颜色里，三角形贡献多少」；后续的反锯齿混合（resolve）再把多个采样点的颜色/深度合成出一个最终像素。着色次数不随采样点数翻倍，这是 MSAA 比 SSAA（超采样，每个子采样点都单独着色）便宜的根本原因。 - 逐采样点走法（sample shading / per-sample shading）：当应用开
sample shading = 1.0，每个子采样点被当成一个独立像素去着色——mask 的每一位都触发一次完整着色。它把「1 次着色/像素」重新细分成「N 次」，代价是填充率按 N 倍烧——这是纯粹的性能换质量，和 §7.3 里「固定功能只管几何、可编程才碰颜色」的分界线完全吻合。
出处：GPU Gems 2 · Pixel Quad 章节：MSAA 覆盖采样与逐采样着色（super-/multisampling）的不同粒度。
这个「mask 与着色分离」正是 MSAA 能落进硅片的关键：光栅器（固定功能）的多出一个 mask 寄存器、几个 bit 的几何，而着色核（可编程）的花费完全不变——硬件把「判得多细」的成本压在固定功能端，把「着多少色」的选择权留给软件调。 这也解释了为什么 MSAA 在某几代 GPU 上几乎是白送的抗锯齿：只要不打开 sample shading，抗锯齿的几何成本在固定功能端早已摊平。MSAA 的像素后端记账见 fgiesen Part 9（Pixel processing join phase）。
三、扫描转换：从 bounding box 到填充
3.1 硬件不扫任意行，只扫包围盒
直观的扫描转换是「把三角形夹在两条扫描线里逐行走」。但硬件更常用的模型是 bounding box + scan loop + inside test：先算三角形的轴对齐包围盒，再对盒内每一行、每一列的像素中心做 inside test；盒外的像素一进都不进。
出处：MIT 6.837 Raterizing Triangles：bounding box + 逐行 inside test 的经典课程实现。
包围盒的好处是硬件知道边界在哪，不需要任何条件判断来结束扫描——循环范围事先可算、可并行分块。这是「简单到能硬成电路」的关键：循环上界下界都是整数、循环体只是增量加法。
包围盒的取整细节先说破，因为它决定循环的整数坐标。三角形三个顶点的窗口坐标是子像素定点数（§6），包围盒就是三点的 $x$ 最小值与最大值、$y$ 最小值与最大值——但要用向上取整到覆盖它们的像素格：下界向上取整（floor 到像素边界之外第一格）、上界向下取整（ceil 到覆盖最后一格）。举例，顶点 $x$ 在 $[2.3,\ 5.7]$，那循环的 $x$ 范围就是 $2$ 到 $5$（四格），而不是 2 到 6。这个取整让循环体可以写成纯整数索引，也正是「循环上界下界都是整数」的由来。
更关键的是：包围盒是 setup 的产出，被算好一次、被整条像素循环直接使用——这也是刚才 1.1 那张 setup 清单里「包围盒/扫描范围」那一行的含义。硬件用包围盒而不是「扫描到三角形外才停」，等于把「什么时候停」这个本要分支判断的事，提前用几个求值解决掉了。
3.2 对比：scanline edge walking 旧思路

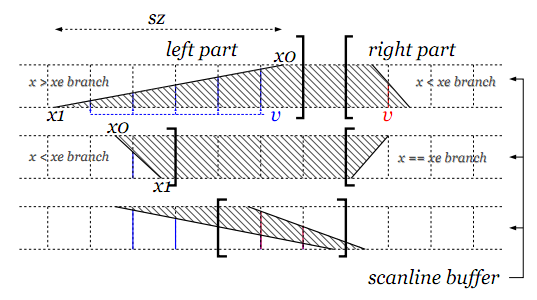

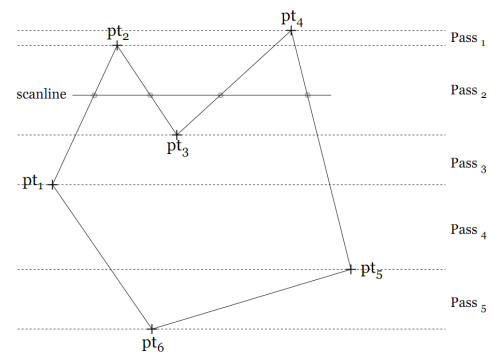

图形学教材里经典的另一种路数是 scanline edge walking：先从某条边出发，算出每条扫描线交在哪，再逐段填充。它更好懂，但充满除法、每次换行都要重新插值边交点——对硬件不友好。
出处：经典教材实现见 MIT 6.837 Rasterizing Triangles 的 scanline 与逐行交点求法。
两者本质差别在数学形态：edge walking 每根扫描线都要解一条边交点（除法、条件分支在 warp 里还撕裂），而 bounding-box + inside test 是纯规整的增量子程序，能打满向量宽、也能做保守/逐块裁剪。这些差异正是「能在 GPU 里硬成固定功能单元」的判别式。出处：MIT CSAIL Rasterizing Triangles。
3.3 逐像素循环内部到底长什么样
把整个循环摊开，内部就是四段：
对包围盒内每一行 y：
对每一列 x：
d = d0 + i·dx + j·dy # 网格坐标
e0 = E0(d); e1 = E1(d); e2 = E2(d) # 三次增量加法
if 同侧(e0,e1,e2): 覆盖该像素 → 交给插值/Z/像素后端
没有分支、没有除法（除了外围的包围盒），三条边函数像三个累加器一样往前走。这是整个光栅化能「硬」起来的最小形态。 出处：Scratchapixel · Rasterization: a Practical Implementation 给出逐像素 inside test 的完整参考实现。
把这个循环套回 §2.1 的三角形，看得更清楚。顶点 $p_0(0,0),p_1(4,0),p_2(0,3)$ 的包围盒是 $x\in[0,4],y\in[0,3]$，一共 20 个像素中心。硬件不是「找哪些格子被盖住」，而是把 20 个格子全部跑一遍 inside test，跑完才知道其中有几个「在」。从像素 $(0.5,0.5)$ 出发，四行三列的扫描，每个 E 都按「加 $a$、换行加 $b$」更新——这正是前面方程的无损耗实拍。
这也解释了为什么 bounding box 会对瘦三角形浪费：一个 $0.1\times100$ 像素的细长三角形，包围盒可能宽 10、高 100，格子大多数在盒内却在三角形外，全被白扫一遍。不过对 GPU 来说，白扫的代价（纯加法）远低于改写循环的代价（分支）——这个权衡在 3.5 会收口。
3.4 与 §1 的闭环：为什么只有加法
回头看 §1.3：setup 已经缓存了 $(a,b,c)$，所以内循环里每条边都是「旧值 + 常数」。三条边、三个累加器、每格三次加法。Q：光栅化为什么能快到每时钟扫多个像素？A：因为像素循环里只剩加法，而加法是 GPU 最便宜的运算。
3.5 两种思路的取舍边界：什么时候 edge walking 反而更省
把话说圆：edge walking（扫描线求边交点）在纯填充、小三角形、无并行要求的场景其实是更省解——它只填三角形真正占的那几格，不像 bounding box 会多扫空档。那为什么 GPU 不用它？两个原因：
- 每行求边交点要除法：一行一交点、一行一除法或条件，除法在现代 GPU 上仍是相对贵且不均匀的指令，被 warp 摊平后更是撕裂；
- bounding box 的稀缺性可接受：对真实场景（三角形一般不会瘦到空档占大头），多扫的那点格子在「纯加法」面前不值一提——省掉的 branches 远比多扫的格子值钱。
这是一个典型的「硬件宁可用规模换掉分支」的设计哲学，也是贯穿 GPU 固定功能单元的一个总体倾向：凡是能改造成规整加法的问题，硬件都倾向往加法靠。
出处：MIT 6.837 Rasterizing Triangles：scanline edge walking 与 bounding-box+inside test 两种扫描方式的取舍对照。
这个「宁可多扫」到底多出多少，值得给个感觉。一个 $0.4\times100$ 像素的细长三角形，真身只占 40 格左右；但它的包围盒可能宽 8、高 100，共 800 格——纯加法要白扫约 95% 的格子。 单看这一个三角形，edge walking 能省十倍计算。可关键不在单个三角形，而在 GPU 是拿一整个 warp（32 像素宽）去处理网格的：800 格对 warp 可能也就是 25 次向量化的齐步走，而 edge walking 每行的一次除法（30 次除法）反而在向量里更烫。省下 95% 的格子，换来的是 30 次除法+大量分支——这笔买卖在像素尺度上算不过来。
还有一层更现实的原因值得点破：在移动端（§7.2 分块）和保守光栅化（§2.5）面前，edge walking 根本接不住。 分块要求「我能知道这一块从哪里到哪里的所有像素」——bounding box 的精确定性让它天然可分块；edge walking 逐行求交点，一旦切块就复杂度爆表。保守光栅化要求「我知道像素块和三角形的交集」——bounding box + inside test 能对每个像素块重新判，edge walking 则难。所以 edge walking 在教材里是「更好懂」，在 GPU 里是「更接不住后续需求」。
3.6 光栅器吐的不是单像素，而是 2×2 quad
上面把扫描转换讲成「一个像素一个像素地判」，但真实光栅器的输出粒度更大：它每次吐给着色核的是一组 2×2 的像素，叫 pixel quad。 这不是性能优化的自选动作，而是下游着色核的硬需求——着色核在算 mipmap 或纹理采样时，需要相邻像素间的梯度（derivative），也就是「这个像素上的 UV 变化率」；一个像素没有邻居就推不出梯度。所以只要这个像素会被着色，光栅器就得把它凑成 2×2 的一组，让着色核能算 4 个像素的差分。出处：Fabian Giesen《A trip through the Graphics Pipeline 2011》Part 8（像素处理 fork 阶段的 2×2 quad 与 helper pixel）、GPU Gems · Pixel Quad。
quad 化带来一个常被忽略、却直戳本篇主线的副作用：只有 1–2 个像素被三角形盖住的锐利边缘，着色核还得把这个 quad 另一侧「没被覆盖的邻居」也一起拉来算。 于是填充率账上多了一笔 quad overdraw——被覆盖的像素本应只算一次，但为了凑 quad，它被迫带着 0~3 个空邻居整组着色，每格的「有效着色成本」可能瞬间翻到 4 倍（一个 lone 像素 = 一组 4 像素的工作量，但只有 1 像素有用）。
这条副作用和小三角形主线是叠加关系，不冲突：碎三角形既烧 setup（§1.4、§6.3），又因为「盖不到的邻居像素被连带拉进 quad」而在填充端二次亏本。同一个 1 像素的小三角形，在两笔账里各亏一次——setup 付一遍建立费，quad 又付一遍空转费。 这正是 §6 反复强调「小三角形贵」的又一重硬件根源：不是 CPU/软件矫情，是光栅器与着色核的接口形态（quad）天然对细碎几何不友好。出处：quad overdraw 与小三角形是同一根筋，fgiesen Part 8 与 Stanford CS248 L18《Parallelizing and Optimizing Rasterization》 都把边缘 quad 的 overdraw 计价列成同一条罪状。
把这件事看成硬件代价还是软件机会，两档都有人选过：不想让 quad 拖累的引擎会对「整组 quad 都没被覆盖」的块提前短路（跳过进着色核），这是后面 §7.2 分块的另一个副产品；而 deferred 风格引擎（《移动端图形与功耗》里讲过）会用 prepass 先筛掉大部分不可见 quad，让真正进第二遍着色的都是「几乎整组被覆盖」的高效 quad。所以「以 quad 为工作面」不只是组织问题——它把填充率、深度测试的顺序、预处理架构全部串了起来，是本系列前端到后端之间被低估的那根轴。
四、顶左规则：共享边只画一次
4.1 问题：落在共享边上的像素归谁
两个三角形共用一条边时，边上的像素中心可能既落在 A 的内侧判定、又落在 B 的内侧判定。如果不加规则，会出现两类错误：边被画两次（像素着色被跑两遍、闪面/CV 穿帮），或边被漏画（相邻三角形之间出现 1px 的缝）。
你要理解这个问题为什么是结构性的：任何「像素中心落在恰好一条共享边上」的情形，A 和 B 的 inside test 里边的点都满足「$E=0$」——而 $E=0$ 既不大于 0 也不小于 0。如果不事先定规则，这个 0 到底算「在」还是「不在」，A、B 各猜各的，就会互相冲突。所以规则的本质是：给「边上的 0」一个确定的归属。
4.2 顶左规则的定义
规则本身一句话：当像素中心恰好落在某条边上时，只有该边是 top edge 或 left edge 才计入。 更精确的约定（D3D/Vulkan 一致）：水平边中上面的边（top horizontal edge）计入、下面的边（bottom horizontal edge）不计入；非水平的边中朝左的边（left edge）计入、朝右的边（right edge）不计入。
出处：Microsoft Rasterizer Stage Rules：top-left / top-horizontal 计入约定的原文条款。
等价表述：对一条边，若它是上边（像素中心在上侧）或左边（像素中心在左侧、非水平），则边上的像素判定为「在」。其余情形判定为「不在」。

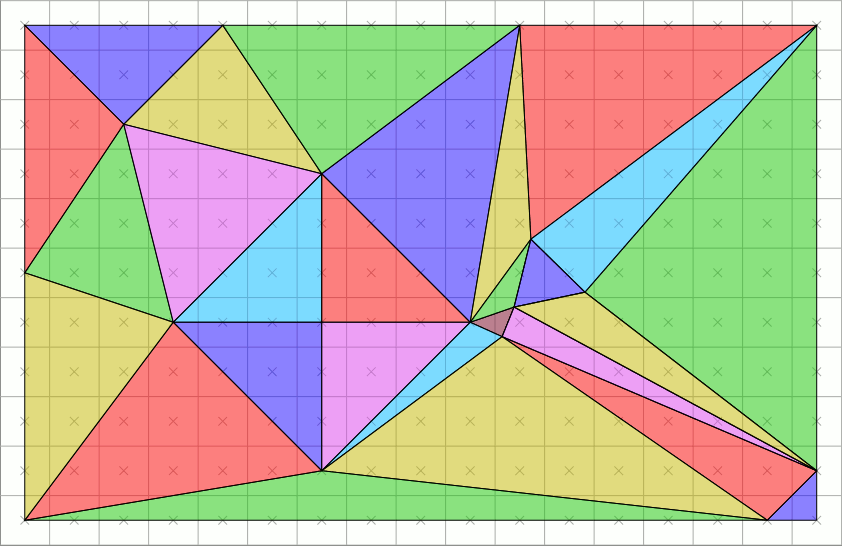

右上这张动图把顶左规则的效果一次演透：一堆相邻多边形共用边，按规则填完——没有缝隙也没有重叠，每条共享边只被一个多边形认领。这就是「水密填充（watertight rasterization）」：渲染一个闭合网格时不出现 T 型缝。
之所以要强调「无缝隙 + 无重叠」两个都要满足，是因为它们是矛盾的：要无缝隙，边界像素至少要被一个多边形认领；要无重叠，边界像素又不能被两个认领。 顶左规则保证的是「恰好一个」——这份「恰好」正是水密性的来源。
4.3 为什么是「顶」和「左」，不是别的
选 top/ left 不是随手定的。它的动机是保证方向一致性：无论图元从哪个方向被扫描，判定的「内侧」定义都统一，避免绕行的含糊。而且它跟面积法不冲突——你可以证明：顶左规则等价于「像素中心到边的有符号面积的符号按统一约定」。
出处：Microsoft Rasterizer Stage Rules：top-left 与有符号面积的等价性说明。
更精确地：把每条边的「计入条件」写成「该边为左向边，或为水平的拓扑边」： - 非水平边：若 $dx<0$（左向，即 y 增大时 x 减小）→ 该边的像素计入（left edge）； - 水平边：只有上面那条（top edge，即法向量朝 +y 的那条）计入，下面的那条（bottom edge）不计入。 这两条合起来，正好保证「每个共享边像素恰好被一个多边形认领」。Vulkan 的 rasterization 文档与 D3D 的 rasterizer rules 对这个约定是措辞略有差异、实质一致的。D3D 侧的原生表述见 Microsoft Learn·Rasterizer Stage（该页把顶左规则与同族 clip/视口/像素着色启动条款并列）；视口与半像素坐标系的设置细则在 Getting Started with the Rasterizer Stage。
4.4 与像素中心采样、half-pixel 偏移的关系
顶左规则里有个隐藏假设：判定用的是像素中心。 如果采样点在角上或网格线相交处，规则的边界会变得含糊。这里引出一个工程约定：有些 API/窗口约定把坐标揉到像素中心、有的则允许 half-pixel 偏移。边函数的 0 判据、顶左规则的边界分类，都建立在「中心采样」这个地基上。
实际影响：若坐标偏移半像素，边函数的 0 会落在像素块的四角而不是中心，顶左规则的「边」就会画在相邻像素共享的缝隙上，导致整行偏移一像素。所以顶左规则和 half-pixel 约定是绑定的，改一个必须改另一个。
这个「绑定」在真实 API 里是反差最大的坑之一。D3D 约定窗口坐标以像素整数为锚、像素中心落在 $(x+0.5,\ y+0.5)$——顶点坐标要自己把 0.5 加回来，才让顶左规则落在像素中心上；而 Vulkan/OpenGL 用半像素坐标系，顶点坐标天然以像素中心为原点，顶左规则的边就直接画在像素中心处。同一个三角形、同一条边、同样的 inside test，在两套坐标系下会得到错开半像素的覆盖结果——这个差异正是倒逼 D3D 应用在提交顶点前做 half-pixel 手脚的根因，也是跨 API 移植时最常踩的暗礁。固定功能侧的坐标系居中来由见 Windows 硬件驱动开发·Rendering Pipeline（primitive setup 与视口/透视除法的最细固定功能描述）。
4.5 顶左规则 vs 面积法（非零环绕）的关系
很多教材把顶左规则叫「top-left rule」，把另一种叫 non-zero winding / even-odd。前者是边界像素归属，用于「这个像素被哪个三角形认领」；后者是绕序/面积判定，用于「这个多边形是顺时针还是逆时针、正反」。两者在光栅化里一个管「覆盖解析」，一个管「面朝向」。本篇重点是前者。
这里的「关系」其实不是并列，而是先后：绕序（winding）在 setup 阶段（§2.4 背面剔除）先判完面朝向，被淘汰的顺时针背面直接丢；活下来的逆时针正面，才轮到顶左规则在像素阶段决定边界归属。先有绕序把关哪些三角形进循环，再有顶左决定边界像素分给谁——它们在管线前后端各管一摊，一个是入口的筛子，一个是出口的裁判。
出处：Pineda, SIGGRAPH 1988：同一组边函数既管绕序（面朝向）也管覆盖（内外），两个用途来自同一个跨积。
五、属性插值：重心坐标
5.1 覆盖之后要插值
像素被判定覆盖之后还不够——它得拿到自己的颜色/UV/深度。这三样来自三角形三个顶点，要按像素在三角形里的位置加权混合。这个权重就是重心坐标 $(u, v, w)$。
出处：Scratchapixel · Rasterization Stage：重心坐标用于对顶点属性做扫面后的插值。顶点属性从 VS 阶段的产出，可对照 fgiesen Part 3（3D pipeline overview, vertex processing）。
5.2 重心坐标就是归一化边函数
亮点来了：重心坐标和边函数是同一件事的两面。 对三角形内任意点，三柄权重 $u, v, w$ 恰好正比于三个边函数在该点的值（未归一化时），归一化后 $u+v+w=1$。
$$ (u,\,v,\,w) = \left(\frac{E_a}{E_a+E_b+E_c},\ \frac{E_b}{\Sigma},\ \frac{E_c}{\Sigma}\right) $$
所以 §2 里我们的 inside test 在算边函数，intest 顺手得到的边函数值，本来就是插值权重——不需要多算一遍。这就是为什么「覆盖判定」和「属性插值」在硬件里是同一段逻辑。
这条「同一段逻辑」含金量极高，值得说透。程序猿的印象里，光栅器是「先判在不在、再插值颜色」两步独立的活——但硬件没有两步，只有一步。因为像素循环里那三个累加器扫到某个像素时，$E_0,E_1,E_2$ 的值同时是两样东西：它们的符号告诉你「在不在」（§2），它们的比值告诉你「怎么插值」（本 §）。 硬件在一个时钟里既完成了覆盖判定，又把插值权重算好了，一个字都不浪费。这是边函数设计最漂亮的一点：一个量，两种用途，全程零冗余。
更妙的是，这个「比值」正好就是带符号面积之比。用 §1.5 的「面积说」：点 P 在三角形里的重心坐标 $u$，等于 $[P,p_1,p_2]/[p_0,p_1,p_2]$——P 与对边 $p_1p_2$ 围成的小三角形面积，占整个三角形面积的比例。P 越靠近 $p_0$，这块面积越大，$u$ 越接近 1。 这就是 5.3 那句「越靠近哪个顶点、那份权重越大」的几何本质：它说的不是抽象权重，是实打实的面积比。Scratchapixel · An Overview of the Rasterization Algorithm 对该 lesson 的边函数与重心算法有总览。
出处：Scratchapixel · Rasterization Stage：重心坐标作为面积比 / 边函数归一化的定义。

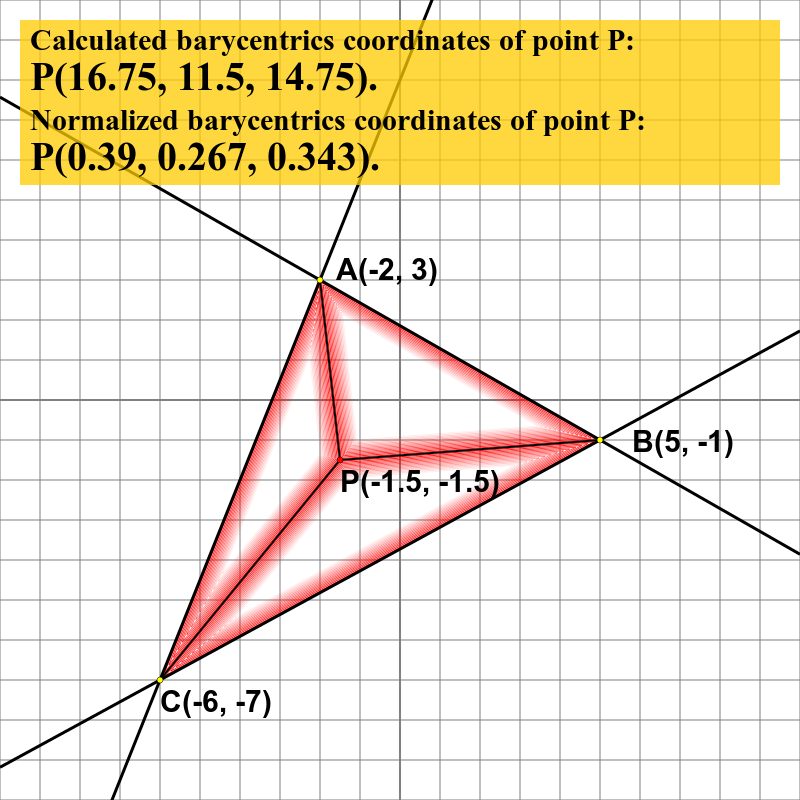

这张图把重心坐标的取值铺开：顶点是 $(1,0,0)$ 这类基准、边中点是 $(1/2,1/2,0)$、重心是 $(1/3,1/3,1/3)$。它直观证明：权重之和恒为 1，且在边、内部、顶点各自的取值形态不同。
5.3 数值算例：一个真正算出来的点
把几何落地成数字。三角形顶点 A(−2,3)、B(5,−1)、C(−6,−7)，内部点 P(−1.5,−1.5)。按其面积法算出的重心坐标是 P(0.39, 0.267, 0.343)——三者之和恰为 1，且越靠近哪个顶点、那份权重越大。
这个数字不是查表来的，而是标准面积比，我们来手推一遍（用 §5.2 的面积说）。先算总面积（忽略 ×1/2 的常数，直接用 cross 的模）：
$$ 2S = |(B-A)\times(C-A)| = \big|7\cdot(-10) - (-4)\cdot(-4)\big| = |-70-16| = 86 $$
三份权重分别是「P 与对边围成的子三角」占总面积的比例：
$$ \lambda_A = \frac{|(B-C)\times(P-C)|}{86} = \frac{|11\cdot5.5 - 6\cdot4.5|}{86} = \frac{33.5}{86} \approx 0.390 $$
$$ \lambda_B = \frac{|(A-C)\times(P-C)|}{86} = \frac{|4\cdot5.5 - 10\cdot4.5|}{86} = \frac{23}{86}\approx 0.267,\quad \lambda_C = 1-\lambda_A-\lambda_B \approx 0.343 $$
三份加起来正是 1。这份推导的价值不是算出三个数，而是亲眼看到「权重=面积比」，再到屏幕上「越靠近顶点权重越大」是面积实打实挤出来的。 而 §2 的边函数恰好就是同一套 cross——回到 §5.2 的那句话：在这里，覆盖判定的依据和插值的权重，是同一个量。
这个算例的价值在于验证三件事：① ∑=1；② 越靠近某顶点那份权重越大；③ 三者都正 → 点在三角形内。 这一切都跟前面边函数的符号判定严丝合缝。
5.4 有符号的值：点在外部时会怎样

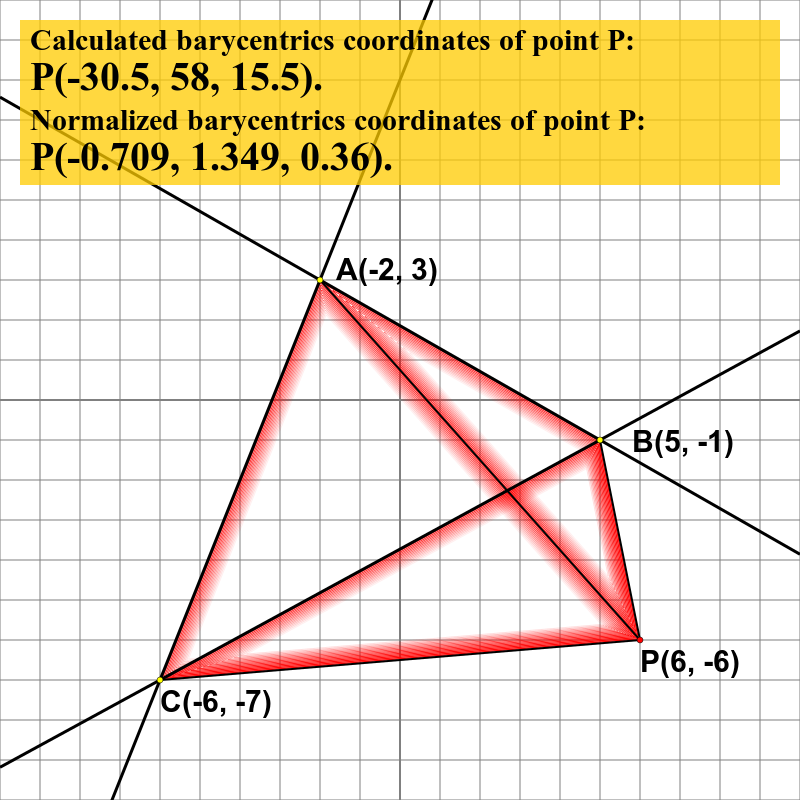

当插值点跑到三角形外，重心坐标会出现负分量。这是合理的——权重是「有符号面积」的比值，外部点的某个子三角形面积为负。这个性质不是 bug，而是保守光栅化、以及插值在边沿外扩时的依据。
出处：Scratchapixel · Rasterization Stage：有符号重心坐标及点在三角形外的负分量。
5.5 透视校正：为什么不能直接线性插值 UV
还有陷阱。屏幕空间的 x,y 与深度 z 之间有透视关系：屏幕坐标是「除以 w 之后」的坐标。若直接用屏幕空间的线性插值去插 UV，会出现纹理空间扭曲（perspective distortion）。解法：先对顶点属性除以 w（perspective-correct），在屏空间按重心坐标插值，再乘回 w。 这一除一乘，是纹理贴图正确落位的底线。
具体的正确插值式是：$u = \dfrac{u_0/w_0 \cdot \lambda_0 + u_1/w_1 \cdot \lambda_1 + u_2/w_2 \cdot \lambda_2}{\lambda_0/w_0 + \lambda_1/w_1 + \lambda_2/w_2}$。分母是对 w 的重心混合，分子是对「属性/w」的重心混合。深度 z 与 w 的关系是这套里最要命的一环——它直接牵到 §7 的 Z 与隐藏面消除。
把「为什么要除以 w」讲到底，它其实是一个坐标系的谎言。屏幕上的 $(x',y')$ 是裁剪空间 $(x,y,z,w)$ 除以 $w$ 得到的——屏幕空间是「除以 $w$ 之后」的平面，而顶点属性（UV、颜色）定义在原始的 3D 空间。 你的像素在屏幕上均匀移动一格，对应的 3D 点并不均匀移动——远处一格屏距等于近处好几格屏距。如果直接在屏幕空间线性插 UV，就等于把「编码在 3D 空间」的属性硬按「2D 投影平面」的比例摊开，纹理自然是扭曲的。投影/透视的数学出处见 Scratchapixel · The Projection Stage。
除以 $w$ 的本质，是先把属性「拉回 3D 空间」插值，再投影回屏幕。 顶点属性除以 $w$ 后，它就是「3D 空间里每单位长度的属性值」；对它做重心插值=在 3D 空间插值（因为除法把投影的压缩效应除掉）。这就是为什么「先除、再插、最后乘回」——一除一乘，把坐标系的谎言圆了回来。
深度 z 的插值是个常被误解的边界。因为顶点属性里 z 也是「3D 空间」的坐标，按理也要走除以 w 的路；但绝大多数光栅化硬件故意对 z 走一条不同的路——为了能用「每像素一个常数加法」的廉价增量（§1.3），它把 z 插值近似成「=某常数 + 另一常数×（重心坐标的倒数）」。这条近似的代价是 z 不是逐像素精确，但隐藏面消除（§7）对 z 的精度要求远低于逐像素对 UV 的需求，所以值得。这也是硬件常见的手笔：属性精度服从算法成本，不服从教科书洁癖。 z 插值算法与深度缓冲的关系见 Scratchapixel · The Visibility Problem, the Depth Buffer Algorithm and Depth Interpolation。
出处：Scratchapixel · Perspective Correct Interpolation：深度 z 与属性插值在近似的取舍、以及透视校正的代价。同一课程的光栅化 lesson 里还有一篇 Perspective Correct Interpolation and Vertex Attributes，把「除 w 再插」写成了逐像素代码。
出处：Scratchapixel · Perspective Correct Interpolation。
六、小三角形与亚像素精度
6.1 子像素精度：为什么像素坐标要带分位数
你可能觉得像素就是整数格。但顶点坐标到了窗口，往往落在整数格子之间。如果坐标按整像素舍入，边函数的判定位置会抖动、相邻帧会闪。所以硬件用子像素精度定点数表示顶点坐标——常见到几个小数位，决定了边的「真实」位置。
举一个具体的抖：一个顶点本在 $x=3.7$ 处，若按整数 4 记录下来，那条边的判定位置就向右挪了 0.3 像素。这个误差单独看不值一提，但同一个三角形在相邻帧里因为不同舍入方向而左右跳动半像素，就会表现为边缘闪烁、刮痕、以及粒子拖尾的分叉。子像素精度定点数要解决的，正是「让边的判定位置在帧间稳定复现」。
出处：Qualcomm Adreno Best Practices：小三角形历史上带来的亚像素精度与命中率问题。
6.2 亚像素位数与交点的代价
子像素位数越多，边交点的分辨率越细、填充越稳，但 setup 的乘法位数也越多。这是一组权衡：8 位子像素（256 分区）常见于满足直角网格，更多位数则更精确但更烧 setup 的 ALU 位宽。定点数保证每台设备填充结果可复现，这正是跨平台一致性的来源。出处：Scratchapixel Rasterization Stage。
一个业界常被引的实数锚：D3D 历史上用 8.8 定点——8 位整数 + 8 位小数——表示窗口坐标，子像素分辨率是 $1/256$ 像素。这个「8 位小数」不是随意拍脑袋，它意味着：一个三角形最细可以分辨到 1/256 像素的位置差，而打包进 16 位定点数的每个顶点坐标只占 2 字节。 位数越多，乘法器位宽就越宽、setup 越慢，还要在打包尺寸和吞吐之间做取舍；位数太少，填充就会在同一条边上来回跳。
你对「1/256」可能没概念，换算成违约金更直白：若边函数的判定位置精确到 1/256 像素，那意味着同一个三角形无论被哪台同规格设备光栅化，都能在 1/256 像素误差内复现同一批被覆盖的像素——跨平台水密、跨 vendor 一致，靠的就是这 8 位小数兜底。这也就是 §4「水密填充」能成立的硬件前提：判定位置本身够精确，top-left 规则才有意义。
6.3 小三角形为什么烧 setup
回到 §1.4 的本源：setup 是一次性的，但它按三角形数量收费，不按像素数量收费。 一个全屏大三角形，setup 摊销给几百万像素，微不足道；十个并排的小三角形盖同样面积，setup 就烧了十份。于是同样的屏幕覆盖面积，三角形数量越碎、setup 占比越高，光栅器越是「忙在建立、闲于填充」。

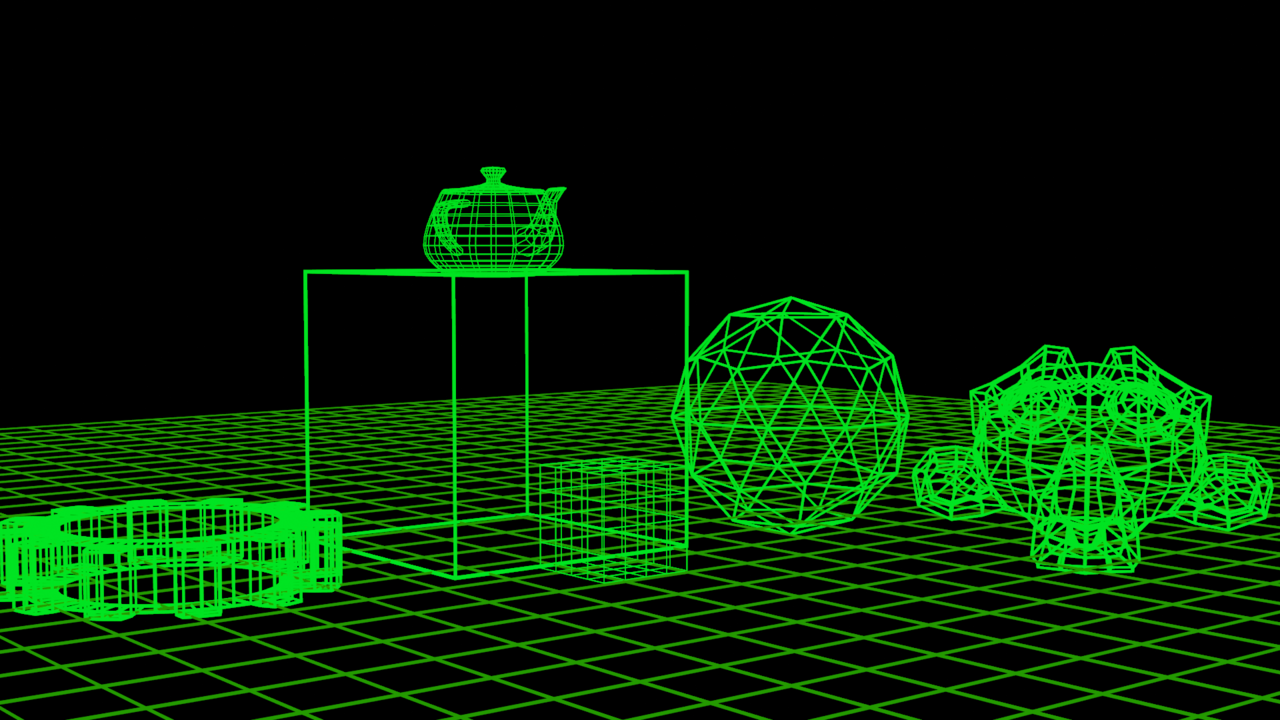

三角形为什么会碎？最常见的三个来源：远处的地面/粒子/植被（透视线条在远处被压缩成一两个像素高）、网格曲面细分的崂岛（LOD 切得过细时每条边都短）、以及次表面散射/体积光的条带。它们有个共同点：不是美术故意造小三角形，而是场景的几何复杂度在屏幕投影后天然退化——一个覆盖全屏的高模植物，投影到远处就剩十几条 1~2 像素的细线，setup 却在为每条细线付全价。
更狠的是，三角形碎化和上面的 setup 摊销成本是叠加而非抵消的：远处碎三角形（setup 高、像素少）与近处大三角形（setup 低、像素多）混在同一 Draw 里，光栅总成本是「大三角形像素吃到饱 + 小三角形 setup 纯亏」，两者都要买单。这也是为什么光栅化性能很难用单一「三角形数」或「像素数」预测——它是两者的加权混合，权重取决于几何在屏幕空间的分布。
这就是 Adreno 文档里那句「理想屏空间三角形至少 4 像素」的背后真相——它不是在给美术提审美要求，而是在划一条setup 摊销的下限。出处：Qualcomm Adreno Best Practices · screenspace triangle size。
6.4 G925 的 fragment prepass：硬件在替我们收拾小三角形
2024 的 Arm Mali Immortalis-G925 引入 Fragment Prepass：把光栅化拆成两遍——第一遍只算覆盖与深度（不吃像素着色），第二遍再真的着色。对小三角形特有的碎、浅深度属性，prepass 被设计成能一次性跳过小三角形的位置数据、避免把宝贵的时间耗在建立一堆只盖 1-2 像素的三角形上。
prepass 的巧妙在于它把「着色」和「建立」剥离开：第一遍只做 setup + 覆盖 + 深度（还没到像素着色），第二遍才对真正可见的像素着色。 对一层几乎全部被遮挡的网格（比如厚一层的皮），prepass 能算出哪些像素最终可见，第二遍直接跳过不可见部分——于是深度测试把「小三角形」在像素阶段筛掉，光栅器避免为一大批不可见的碎三角形付出双击的建立成本。 这是从 §1.5 那条 setup 摊销曲线的「对策端」出发做的硬件投资。prepass 把深度测试拆到着色前、且碎几何的建立开销可被跳过，这层机制与 early-Z 的讨论同源，见 therealmjp · To early-Z or not to early-Z，Z 阶段的三种实现见 fgiesen Part 7。
这个设计说明一件事：小三角形的成本不是「你以为小心点就没事」的边缘问题，而是厂商愿意专门整一块新硬件去伺候的、真实的性能主体。 它把「setup 吞吐」从理论直接拉进了 2020 年代的实际对策。
6.5 软件侧的反制：把 setup 摊平在管线里
如果硬件愿意为小三角形专门改版，软件自然更早地在管线的上层下手。对策分三档，全都指向同一个目标——减少 setup 的调用次数，而不是减少像素：
- 背面剔除与视锥裁剪更早做：在 CPU 侧（§1 命令提交）就把不可见三角形干掉了，进光栅器的三角形数自然下降——这是把 setup 的负担前移，而不是让光栅器替它卸。
- LOD 与实例化合并：把远处碎三角形降级成更粗的网格（LOD），或用实例化（instancing）让「同一三角形贴很多个位置」只 setup 一次——本质是用更少的大三角形替代大量小三角形，正撞在 setup 摊销曲线的心口上。
- 几何阶段消除退化三角形：一个投影后退化成长条或点的三角形（合法但不产生覆盖像素），最好在装配/几何阶段（§5）就掐掉，别让它活着进 setup——每一个被 setup 又发现"盖了0像素"的三角形，都是纯亏的 setup 时钟。
出处：Qualcomm Adreno Best Practices：屏空间三角形尺寸对建立/填充占比的建议，及退化三角形的代价提示。
对照 6.4 的 G925 prepass 会发现一个有趣的镜像：硬件用「更快地跳过小三角形」来应对，软件用「更少地生成小三角形」来应对——一个治标在建立环节，一个治根在几何环节。两者并不互斥，而是从两端夹击同一条成本曲线。这也是为什么「小三角形」值得被一整篇反复讲：它横跨软件层与硬件层，两头都在为它优化，说明它是真实存在的成本主线，而不是理论玩具。
七、硬件实现：建立吞吐、分块与多光栅引擎
7.1 建立吞吐 setup rate：一个时钟能起多少三角形
光栅器的硬件指标里最要紧的不是「每时钟扫几像素」，而是 triangle setup rate：每秒能建立多少三角形（prim/clk or /fs）。这个数由 setup 单元的数量、ALU 位宽和分频决定。它构成本篇的最终落点：当三角形数碎到 setup 成为瓶颈，光栅器的像素吞吐再高也无济于事。
把 setup rate 翻译成可感知的数字。假设一块光栅器 setup rate 是 每时钟 1 个三角形，在 1 GHz 频率下就是每秒 10 亿个三角形。这数字看着吓人，但对一个碎三角形场景（每秒 5 亿个三角形、平均盖 3 像素）来说，它满负荷跑 setup 也已经吃掉一半能力——而像素引擎（吞吐 32 像素/时钟）却在大部分时间闲着。setup 引擎和像素引擎的利用率，可以相差一个数量级，这就是「忙在建立、闲于填充」的硬件读数。
出处：Fabian Giesen《A trip through the Graphics Pipeline 2011》：setup rate 由建立单元数、ALU 位宽与分频决定，是光栅器的关键硬指标。厂商把这项写入规格表，见 Qualcomm Adreno · Spec Sheets 的三角形 setup 速率。
要特别提醒的是：setup rate 是从「进入光栅器的三角形」算的，不是从「屏幕上的三角形」算的。 一个三角形被裁剪成三块，或重复经过分块，都会被 setup 单元各计一次。所以当你说「场景 5000 万个三角形」时，光栅器实际要 setup 的可能远多于 5 千万——这就是 7.2 分块会带来的额外放大。
计数的口径更琐碎：是送入光栅器的三角形数，还是剔除/裁剪之后真正求覆盖的三角形数。厂商性能计数器（如 Arm 的 PRIMITIVE_ 计数器）就区分这两种，排查「三角形碎不碎」要对着对的口径看——看错口径，会把「setup 瓶颈」误判成「像素瓶颈」，修到错误的地方去。* 出处：Arm Mali Bifrost Performance Counters。
7.2 分块与多光栅引擎：把差异摊到并行里
窗口坐标一进来，光栅器先在空间上把屏幕切成若干分块（tile / workgroup），再把不同分块 dispatch 给不同的光栅引擎并行扫。分块接近独立——每个分块只知道自己的屏幕范围、只对落在范围内的三角形做 setup——于是多个引擎可以同时开工。
分块有个一旦讲出来就回不去的细节：一个三角形几乎不会只待在一个 tile 里。 一个跨 2×2 tile 的三角形，会被四个 tile 各 setup 四次——每个 tile 只对自己那块范围内的部分做光栅化。这正是 7.1 说的「setup 按进入光栅器的三角形计」的放大来源。tile 数量和 setup 重复次数是成正比的，分得越细，并行越多，但每个跨 tile 三角形被 setup 的次数也越多——所以 tile 尺寸不是越小越好，得在并行度与 setup 重复之间取一个甜点位。
移动端这里跟《移动端图形与功耗》的 TBR 呼应：tile 既是并行的单位，也是片内缓存与逐 tile 渲染的载体。本篇不重复带宽账，只强调并行这一点——分块让 setup 的吞吐能靠加引擎堆起来，也让 setup 的重复次数随之上涨。 这是并行化的双刃：吞吐翻倍的同时，也可能因为 setup 重复而把增长吃掉一部分。
出处：Arm Mali · The Mali GPU: An Abstract Machine Part 1 - Frame Pipelining 与 Part 2 - Tile-based Rendering：分块渲染如何摊平 tile 化光栅引擎与片内存储，也可对照 Stanford CS348K L14《Scheduling the Graphics Pipeline on a GPU》（sort-middle tiled 的分箱模型）与 Vulkan Guide 的 Tile-Based Rendering Best Practices。
tile 尺寸本身是两股相反力量的平衡点，值得给一个能动手估算的模型，而不是一句空话。tile 越小，能塞进去的三角形引擎越多、并行度越高、片内显存占用越省（§7.2 的 TBR 逻辑）；但跨 tile 的三角形占整体三角形的比例也越高，每个跨 tile 三角形要被 setup 的次数随之上升。tile 越大则相反：并行叠不满、片内驻留成本高，但几乎每个三角形都能在一个 tile 里一次 setup 完。甜点位落在「跨 tile 重复的 setup 增量」不再抵得上「并行度提升的收益」的临界处——常见的切片是 8×8 到 32×32 像素，各家在此之间贴着各自的编队和显存预算取。
跨 tile 概率的一阶模型可以推出来。设三角形平均屏幕边长为 $s$ 像素，tile 边长为 $T$ 像素，那么三角形「横跨至少一条 tile 边界」的概率大致正比于 $s/T$（边越长、tile 越小，越容易压到边界线）。一个平均 4 像素的小三角形在 $T=32$ 的 tile 里几乎不会跨线（$s/T\approx0.12$），setup 几乎一价到底；但同一个场景若把 tile 压到 $T=8$，$s/T$ 涨到 0.5，相当比例的三角形开始跨线——setup 的算入次数从「一」往「多」爬，而它们盖的像素总量纹丝不动。 这就是 7.1 那句「setup rate 按进入光栅器、不按屏幕像素算」在此处被现形：tile 细分在并行上是利好，在 setup 账上却是放大器，两个方向必须一起结算。
把两笔账合并成一句话：快的引擎未必靠「更大的 tile」，而是靠「tile 尺寸适配了三角形尺寸」——场景三角形大（大地面、天空），大 tile 划算；场景三角形碎（远处网格、粒子），小 tile 的并行红利会被 setup 重复吃掉大半。 这也是为什么驱动会按几何特征动态挑 tile 策略，而不是死盯一个固定尺寸：setup 的账是「场景相关」的，tile 越懂场景，越能把双刃里好的那一面留给自己。
7.3 固定功能单元 vs 着色核的分工
最后是大分工。做 setup 的边函数、做覆盖判定的 inside test，都是固定功能单元（fixed-function）——没有指令流、没有通用寄存器，就是一块针对这个算法硬化的电路。着色核（shader core）只在光栅器吐出被覆盖的像素后，才接手那些半可编程的属性计算。
分工的界线很干净：凡是不变的、一万个三角形都用同一套算法的（边函数、inside test、顶左规则），硬成固定功能；凡是可编程的（属性插值策略之后的着色），托付着色核。 这也解释了为什么 setup 的乘法位数会跟芯片面积、光栅吞吐直接挂钩——它是被焊死的电路，不是被调度的代码。出处：Arm Mali · The Midgard Shader Core、Arm Mali · Part 4 - The Bifrost Shader Core、NVIDIA Life of a Triangle。
但这个分工本身也在移动。2011 年前后，光栅化这块「不可编程的固定功能」被打破了第一道缝：厂商开始把部分光栅化逻辑搬进可编程的着色器核（compute rasterizer、mesh-shader 时代的几何阶段下沉），理由是——当像素吞吐不再是瓶颈，而三角形数、setup rate 成为新瓶颈时，把光栅化交给可编程核，等于把原来焊死的能力释放给软件去重排。 这和 §7.1 的结论完全同构：硬件把空间让给软件，正是因为「哪个瓶颈先抬头」取决于场景，而场景只有软件才知道。固定功能的那一层（边函数、inside test、顶左）至今仍是内核，只是它的外围开始长出了可编程的壳。
出处：AMD GPUOpen · Compute rasterizer learning sample：光栅化下沉到可编程/计算核的现代实现样例；几何阶段可编程的历史起点见 fgiesen Part 10（Geometry Shaders），mesh shader 的改法动机见 NVIDIA · Advanced API Performance: Mesh Shaders。
八、收尾：四条线拧成一股
回到劈头那四件，现在每一件都有了落点。第一件，setup 阶段花在哪儿——它是每三角形的一次性预计算，写下三组边函数系数，换得像素循环里只剩三次加法（§1）。第二件，一个像素凭什么算「在三角形内」——它的中心代入三条边函数，符号一致即判定在（§2），而这个判定用 bounding box 框定、用增量加法跑满（§3）。第三件，共享边凭什么只画一次——top-left 规则按边的方向决定边界像素归属，恰好一个多边形认领，水密填充由此成立（§4）。第四件，小三角形为什么那么贵——setup 按三角形计、像素按覆盖计，三角形碎时 setup 占比一路抬升，直到设置 rate 成为瓶颈（§5 的插值、§6 的碎化、§7 的硬锚全部归到这里）。
全篇只有两个数值得记住：setup 恒定、像素线性，以及 Adreno 那句「屏空间三角形 ≥ 4 像素」。前者是你判断一段光栅化会不会撞 setup 瓶颈的语言，后者是厂商自己给的止损线。把它们串起来，就是一句话：光栅化不是把三角形一格格涂满，而是 setup 一次算好边函数，再用加法和一条规则，把像素精准地分给三角形——而小三角形，是这条精确链条里唯一能让它失速的因素。
下一篇我们顺着像素往下走：被覆盖的像素带着插值出来的 z 排进深度缓冲，Z 与隐藏面消除登场。光栅化的产物到这里告一段落——边函数、顶左规则、重心坐标的使命，将在 Z 缓冲里被检验、被消耗。Z 阶段的下一步看 Vulkan 规范·Fragment Operations 与 Microsoft Learn·Output Merger Stage。
（本篇完）
把全篇四问做个回落对照：setup 开销→§1，覆盖判定→§2/3，共享边归属→§4，小三角形代价→§5/6/7；就此收束本篇，并顺延预告下篇深度缓冲。
九、参考资料与可回溯出处
本篇的关键数字与机制全部来自厂商文档、规范与经典文献，正文中每一处引用都可回溯到出处。主要来源：
- Fabian Giesen《A trip through the Graphics Pipeline 2011》· 光栅化
- Pineda《A Parallel Algorithm for Polygon Rasterization》, SIGGRAPH 88
- MIT 6.837 · 三角形光栅化与边函数
- Microsoft Learn · 光栅化器阶段规则（顶左规则）
- NVIDIA · Life of a Triangle
- NVIDIA GPU Gems 2 · 像素四元组（pixel quad）
- Arm Mali · Midgard Shader Core（固定功能 vs 着色核）
- Qualcomm Adreno OpenGL ES 开发者指南 · 小三角形最佳实践
- Scratchapixel · 光栅化与透视校正插值
- GPUOpen · Work Graphs 学习样例
下篇预告：《GPU 架构剖析》系列进度：已完成【一】命令前端、【二】显存与地址空间、【三】着色器核、【四】纹理采样器、【五】图元装配、【六】光栅化与三角形建立，接下来是【七】Z缓冲与隐藏面消除。光栅化的边函数、顶左规则与重心坐标的使命，将在 Z 缓冲里被检验、被消耗。我们在硅片到像素之间，继续挖下去。
With Best Wishes. 本文由@溯光 出品，转载请注明出处。我们在硅片到像素之间，继续挖下去。
