核心问题：上一个系列我们追到 early-Z——深度裁决已经决定"谁写、谁不写"。可那些幸存的像素，到底是怎么真正"落"进显存里那两块缓冲的？本篇把像素后端当作整条管线上唯一一个"汇合点"来读：光栅厂把每个三角形派发（fork）成海量像素流，着色之后这些颜色、深度、模板、覆盖信息必须重新汇合（join）进 render target。夹在 fork 与 join 之间的，是一张显存带宽账——overdraw、颜色/深度压缩、MSAA resolve、TBDR 的 HSR，每一笔都在同一个地方结算。全篇收在"为什么像素越少，像素后端的工作未必越少"这句反直觉的话上。
本文由@溯光 出品，转载请注明出处。本文同步发布于公众号与个人博客：技术博客页。
为什么着色完，像素还不算"落地"（set-context）
上一篇我们把三角形一路送进了屏幕：边函数判定覆盖、重心坐标插值、early-Z 在着色前就剔掉一批被挡的像素。故事讲到这儿，听起来像素已经"画"出来了。但还差最关键的一步——那些幸存下来的像素，此刻还只是漂浮在着色器核里的寄存器值，根本没有碰到显存。
你可能会问：这不就是"把颜色写进颜色缓冲"嘛，有什么好讲的？问题恰恰藏在"写"这个字里。像素着色器（pixel shader）算出来了颜色，可它不知道这个颜色该和缓冲里已经存在的什么做计算、以什么格式落地、落在哪个 block 上、要不要顺带更新深度。这些裁决不归着色器管，归管线上最后一个专管"落地"的单元管——而这个单元，恰恰是整条光栅化管线里数据处理密度最高、也最接近显存的一段。
我们用一句话给它的位置定锚：光栅化负责"展开",像素后端负责"汇总"。 前者把每个三角形倒成成千上万个像素（fork），后者把颜色/深度/模板/覆盖这些碎片重新合成回一整块 render target（join)。这一"散"一"聚"之间，硅片要付一笔不便宜的账——显存带宽。
本篇不涉及什么、为什么： - 不写"怎么写 shader"——像素着色器的 HLSL/GLSL 语法、光照模型、PBR，都不在本篇，那属于算法层（《实时渲染管线探析》）。 - 不重复移动端 TBR/TBDR 的完整带宽账与取舍——已在《移动端图形与功耗》ep02/ep03 写透，本篇只在 §10 引用其结论做横向对比。 - 不展开 MSAA 的采样模式选型与 FXAA/TAA 这类后处理抗锯齿——本篇只看 MSAA 在像素后端里的写/解析带宽。
出处：Fabian Giesen《A trip through the Graphics Pipeline 2011》· Part 8/9（fork 与 join 的硬件机制）（CC0 公有领域）。
这一章要回答的，就是像素落地这条线：像素怎么被派发、着色之后在哪汇合、ROP 到底替我们做了什么、以及这一切要花多少显存带宽——更重要的是，哪些场景下这笔账会失控。我们先把地图画出来。

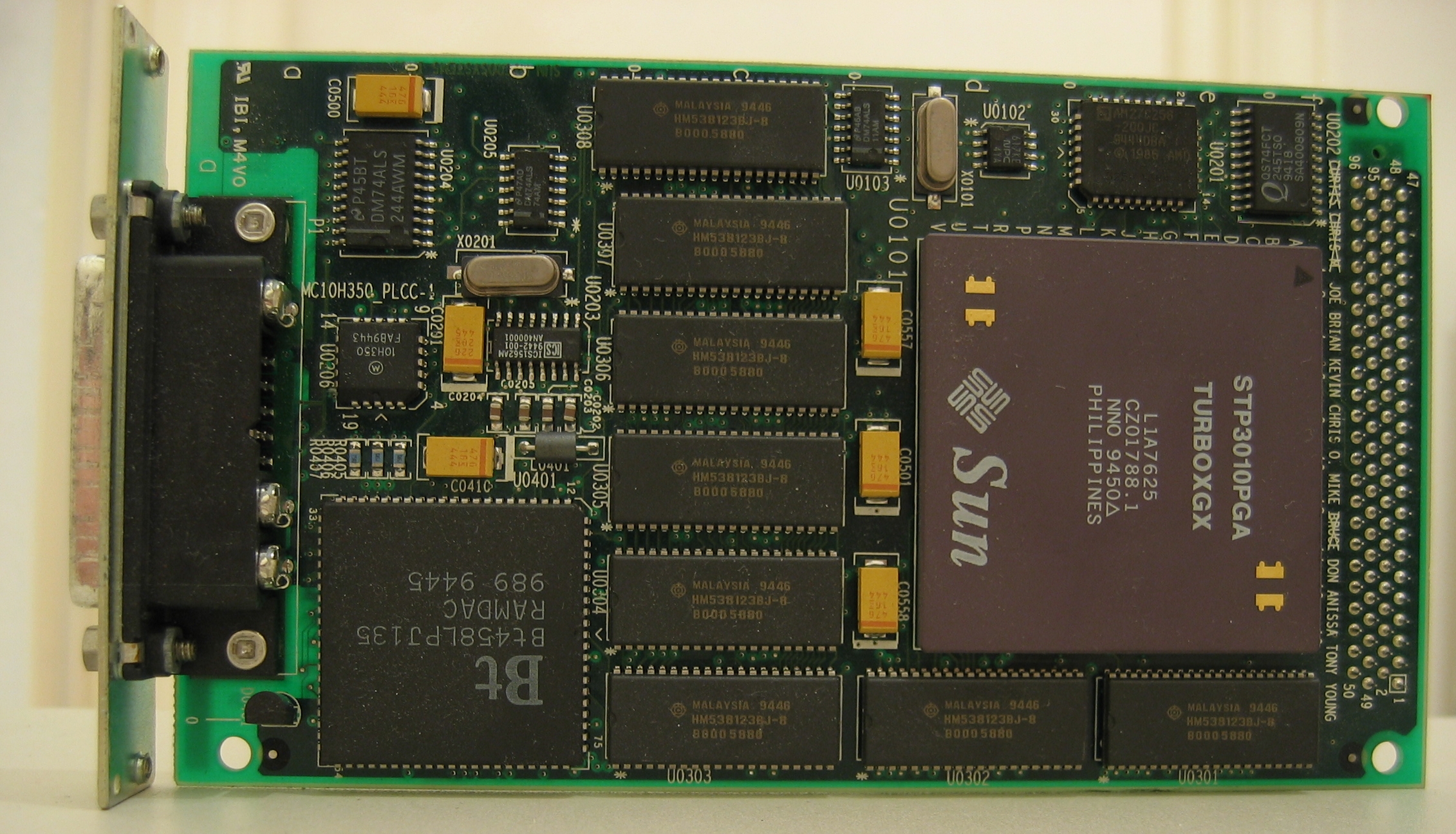

而在聊"写"，先看一眼实物：像素最终要一次次"落"进的就是这样一片帧缓冲硬件——下面的 Sun cgsix，是一块 90 年代的 framebuffer 子卡，GPU 算出的颜色就是被 ROP 一行行写进它背后的显存颗粒，再被 DAC 换结成屏幕信号。
一、先看地图：像素后端在管线里的位置（explain-structure）
整条光栅化管线，走到像素后端这一站时，已经绕了很长的路。回顾一下前六站：命令前端把提交翻译成工作，顶点着色器把顶点搬到裁剪空间，图元装配与裁剪把顶点连成三角形并裁掉屏幕外部分，光栅化 setup 算好边函数，光栅化器把三角形覆盖的像素逐一产生出来。
在这张链条图上，像素后端是最后一站，但绝不是功率最低的一站。它被我们组装在管线最底部是有原因的：所有像素、无论来自哪条 triangle 流，最终都要挤进同一块颜色缓冲、同一块深度缓冲，所以它是天然的"汇合点"——多个光栅化/着色单元并行干活，最后必须在这里把结果合到同一个地址空间上。这也是为什么 ROP（Render Output Unit）的数量和分片方式，直接决定了每个 GPU 每帧能往显存写多少数据。
"在很多并行单元汇合"不只是一句套话——真实 GPU 的内部就是把一堆流处理器 + 纹理单元 + ROP 拼在同一块芯片上，靠片上互连汇成同一个出口。下面的 MIAOW 是一个开源 GPU 的内部架构图，灰绿色条块就是并列的 stream processor 簇，Rasterizer/像素处理后端就嵌在它们汇集的出口附近。

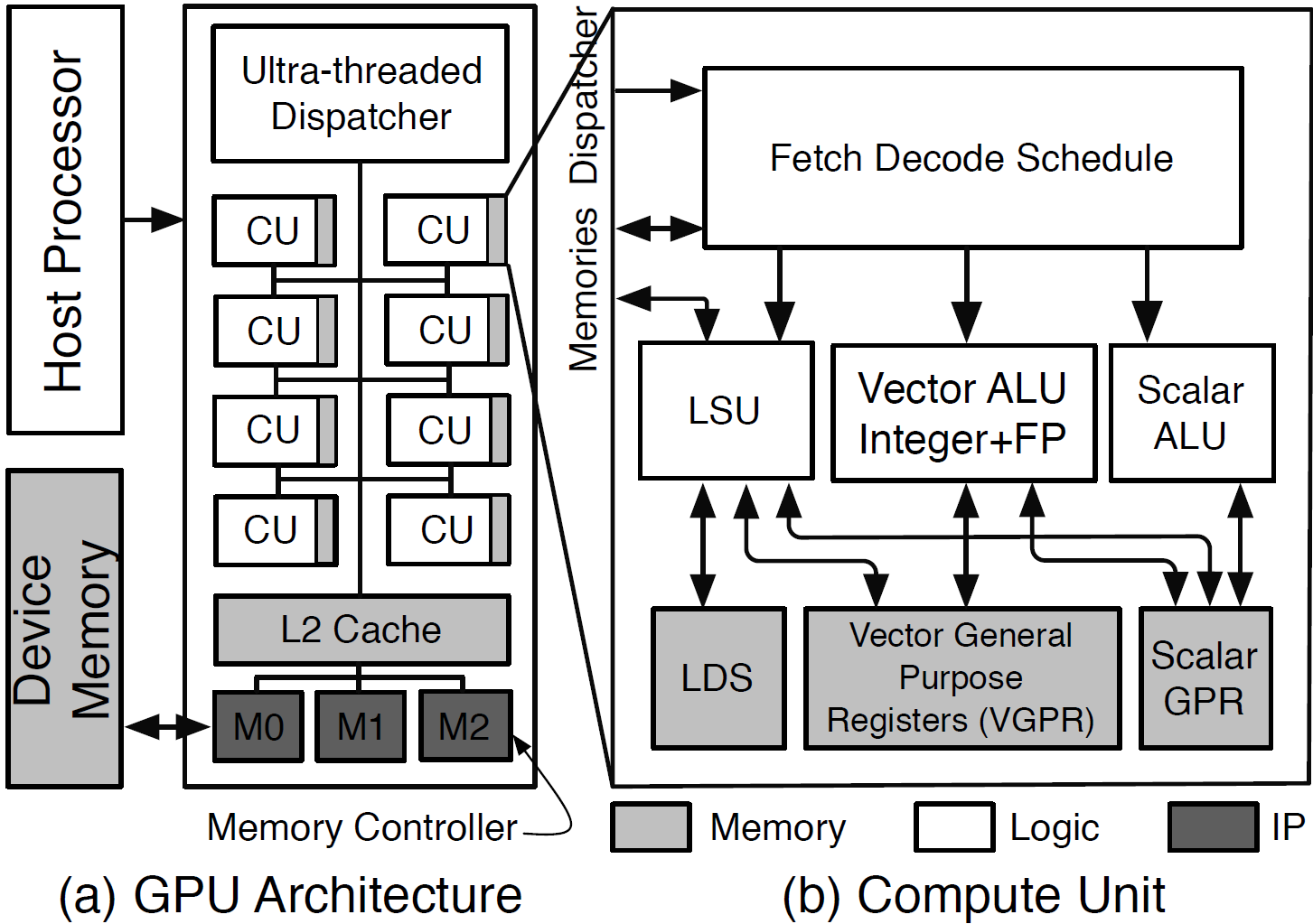

需要先说清楚的是"规范怎么写"与"硬件怎么叫"的差异。API 规范里，这一段叫 Output Merger（输出合并，OM）——在 D3D12/Spec 的逻辑管线里，它紧跟在像素着色之后，负责把着色器输出的颜色与 render target 里已有的值合并（合成两个名字都直指"合并/汇合"：OM 与 ROP）。对应到硬件，管这个活儿的单元叫 ROP（Render Output Unit），通常是若干挂在显存控制器旁的硬件模块，负责真正把最终像素写进颜色/深度/模板缓冲。二者在功能上大致对应，但实现层面 ROP 还夹带了格式转换、压缩、写平面调度这些规范不曾在意的硬件琐事。
术语一致性声明：下文"像素后端 / ROP / Output Merger"指同一段功能，规范语义说"OM"，硬件实现说"ROP"。2×2 quad 的执行模型以现代 NVIDIA/SIMD-SIMT 架构为例，并不代表所有 GPU 通用——这点会在 §三 声明限定。
出处：Microsoft Learn · Output Merger 阶段／Vulkan 规范 · Fragment Operations／NVIDIA · Life of a Triangle。
先把地图钉牢，我们就可以下钻到两个阶段本身了。从"像素从哪来"这个 fork 开始。
二、fork：光栅化怎么把三角形倒成像素流（show-flow）
像素后端的"入账"端，是光栅化器产生的像素。这一段在 ep06 已经细讲，这里只回放关键的几条：覆盖判定（coverage test）决定哪些像素被三角形盖住，重心插值把顶点属性算到每个覆盖像素上，输出带颜色、深度 z、以及"这个像素的哪几个采样点被覆盖"的 coverage mask。
硬件得到的不是"一个像素"，而是一份份小组数据。为了在后台同时喂多个着色器核心、也为了满足 shader 里 ddx/ddy（屏幕空间导数）的需求，像素是以 2×2 的 quad（像素四元组）为基本工作单元被派发的。一次派发，就是一个 2×2 的格子。
"一张 quad 一张 quad"不是一个抽象说法——它就是 90 年代那块以硬件光栅化闻名的显卡干的事。下面的 3dfx Voodoo 2 是 1998 年把"固定管线光栅化+每像素流水"做进了量产芯片的代表：芯片上的扫描转换/纹理单元，正是把三角形倒成成片 quad（像素流）再喂给流水线的原始硬件现场。
这就带来一个关键事实：光栅化器从来不是"一个像素一个像素"地往下发，而是"一张 quad 一张 quad"地派发。 决策的最小单元是 quad，不是像素。这在后面讲带宽和"像素少却不省"时会反复出现。
出处：Stanford CS248 · 移动 GPU 硬件（quad 执行模型）／NVIDIA GPU Gems 2 · 像素四元组。
那这个 fork 究竟是怎么发生的？继续往下看 quad 的内部状态。
三、2×2 quad 与像素的 SIMT 命运（explain-structure）
四合一，是像素后端的第一个结构性设计。它同时押在两件事上：SIMT（单指令多线程）的锁步执行，以及 shader 导数的邻域需求。
先说为什么必须是 2×2。现代像素着色器在许多引擎里都用了屏幕空间导数——ddx 告诉你这个值在 x 方向的相邻像素变化，ddy 在 y 方向。它们用于纹理 mipmap 采样级选、法线扰动、抗锯齿等。要算一个像素的导数，就必须拿到它同 quad 里相邻像素的值。 所以如果四个 lane 里有几个没被覆盖，硬件也不能让它们空着——它们被标记为 helper lane（辅助 lane），以"算衍生物不为显示"的身份跟着执行像素着色器。
这就是一串连锁：为了给你一次覆盖像素提供导数，硬件把整个 quad 拉起来跑了一遍。 辅助 lane 算出的颜色会被丢弃，但它们执行了 shader、占用了匈牙利资源。
并不是四个保密，但这一"必须四合一"的约束，让像素着色器的调用模型和顶点着色器完全不同：
- 顶点着色器：每个顶点一个独立线程，顶点之间互不依赖，可以自由并行、任意乱序。
- 像素着色器：以 quad 为单位锁步执行，synchronization 粒度粗，且一条指令流必须服务整个 quad——你无法"只让这个 quad 里第 3 个像素跑、另外三个跳过"，除非想损失 SIMT 的并行效率。
限定声明：2×2 quad 是现代 SIMD-SIMT GPU 的常见执行组织（以 NVIDIA 为代表），并非所有 GPU 都强制 pixel shader 按 quad 锁步执行（部分架构内部用更宽的 wavefront/simd 组织，但绝大多数主流的
ddx/ddy语义仍需以 2×2 或等价邻域为前提，quad overshading 的表现略异）。
"每一条 lane 都要跟着跑"这件事，会在 §四 和 §十一 造成两笔账：一次是维持成本（discard 也省不掉），一次是漏斗效应（小三角形、边缘像素）。
一个值得摆在台面上的实物参照：下面这张 NVIDIA G80（GeForce 8800，2006）的照片，暴露的是它裸片上的流处理器簇——现代 SIMD-SIMT 的"一簇并行 lane 共享一条指令流"正是在这类硬件上成型的。quad 的锁步执行、helper lane 的陪跑，全都发生在这些颗粒里。

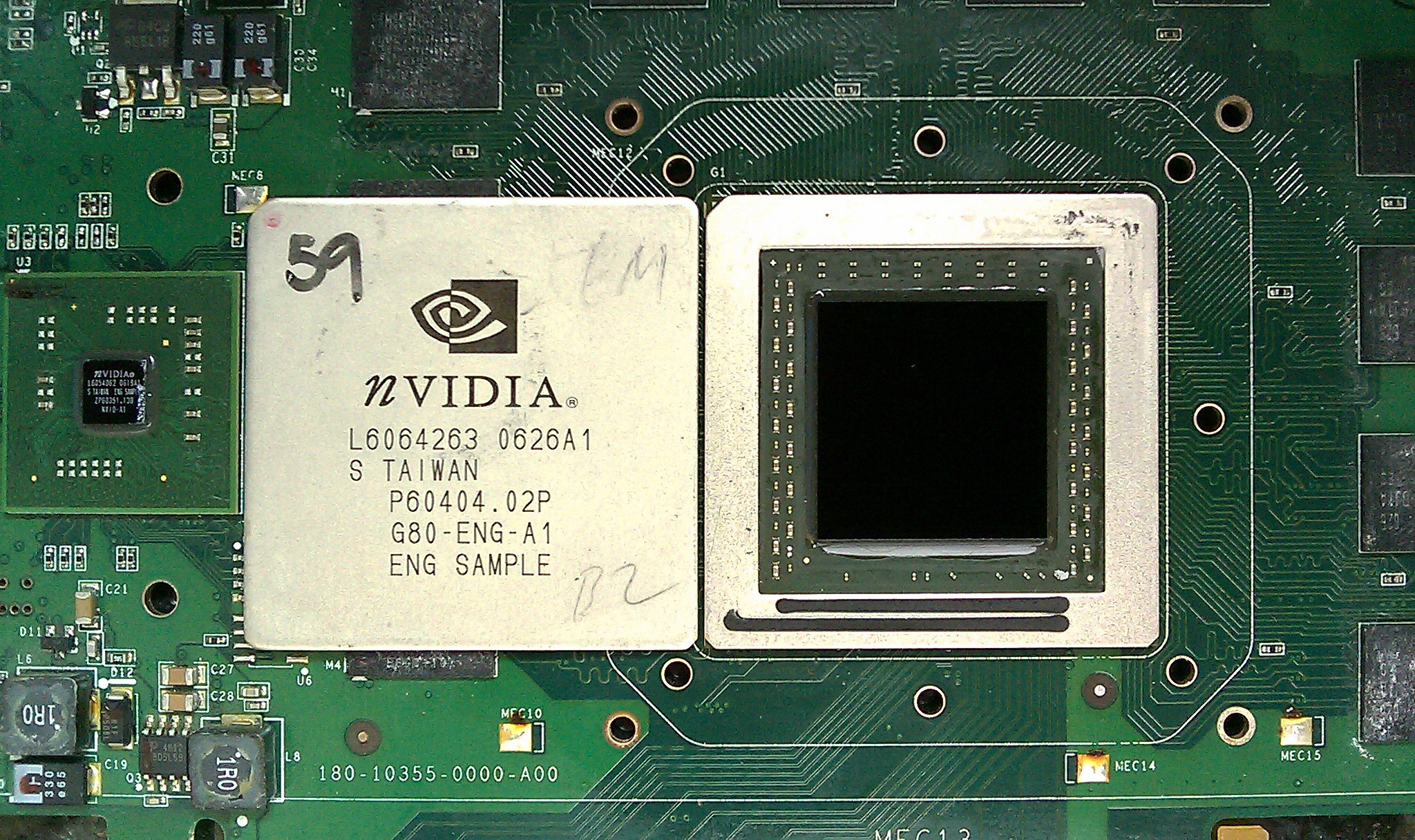

出处：Fabian Giesen · Part 8（fork 阶段与像素生成）／NVIDIA GPU Gems 2 · 像素四元组。
坐实了 quad，我们来看它导致的第一个意外成本：着色器的"维持代价"。
四、像素着色器的维持代价：discard 与 alpha 切割（compare-options）
既然整个 quad 必须一起跑，那么"这个 quad 里真正想要的像素很少"时，硬件是不是可以只干一半？答案在大多数 SIMT 硬件上是：不行，至少不省钱。因为指令是广播给整个 quad 的，四个 lane 必须同进同出。硬件的"Musketeers motto"是：All for one and one for all——它一次只能同时执行整个 quad。
这带来的就是 quad overshading（quad 过度着色 / 过绘制）：2×2 的 quad 只盖住了 2 个像素，硬件仍然为 4 个位置付出了着色器调用（尽管没盖到的 lane 的产出都会被丢弃）。这个浪费在小三角形和边缘像素上尤其严重——一个只盖 1 个像素的三角形，也要付出 4 lane 的成本。
那么 discard 呢？这是最能暴露 quad 代价的错误示范。很多同学以为"我在 shader 里 clip()/discard 掉了不需要的像素，它就不占成本了"。事实分两层：指令层面，discard 像素仍然执行了 shader（只是最终不写），所以 SIMT 成本一分没少——那 3 个 lane 早就在为它"陪跑"。深度层面，discard 更贵——因为它让 early-Z 失效（这份深度能不能写，取决于 shader 里是否 discard，而 early-Z 在着色前无从得知），于是像素被迫退到 late-Z，连本该被 early-Z 省掉的被遮挡像素，都得先着完色再说。
这就是为什么"alpha 切割（alpha cut/clip）"——把半透明像素用一条硬阈值在 shader 里 clip() 掉——常被建议换成"不透明排序 + alpha blend"，或用 SV_Coverage 之类在像素后端提前裁决，而不是在 shader 里 discard：
- discard in shader：SIMT 照跑、early-Z 失效 → 双重浪费。
- 提前 coverage 裁决：在进入像素着色前的覆盖阶段就决定哪些采样点不参加 → early-Z 保住，被挡像素不进入着色器。

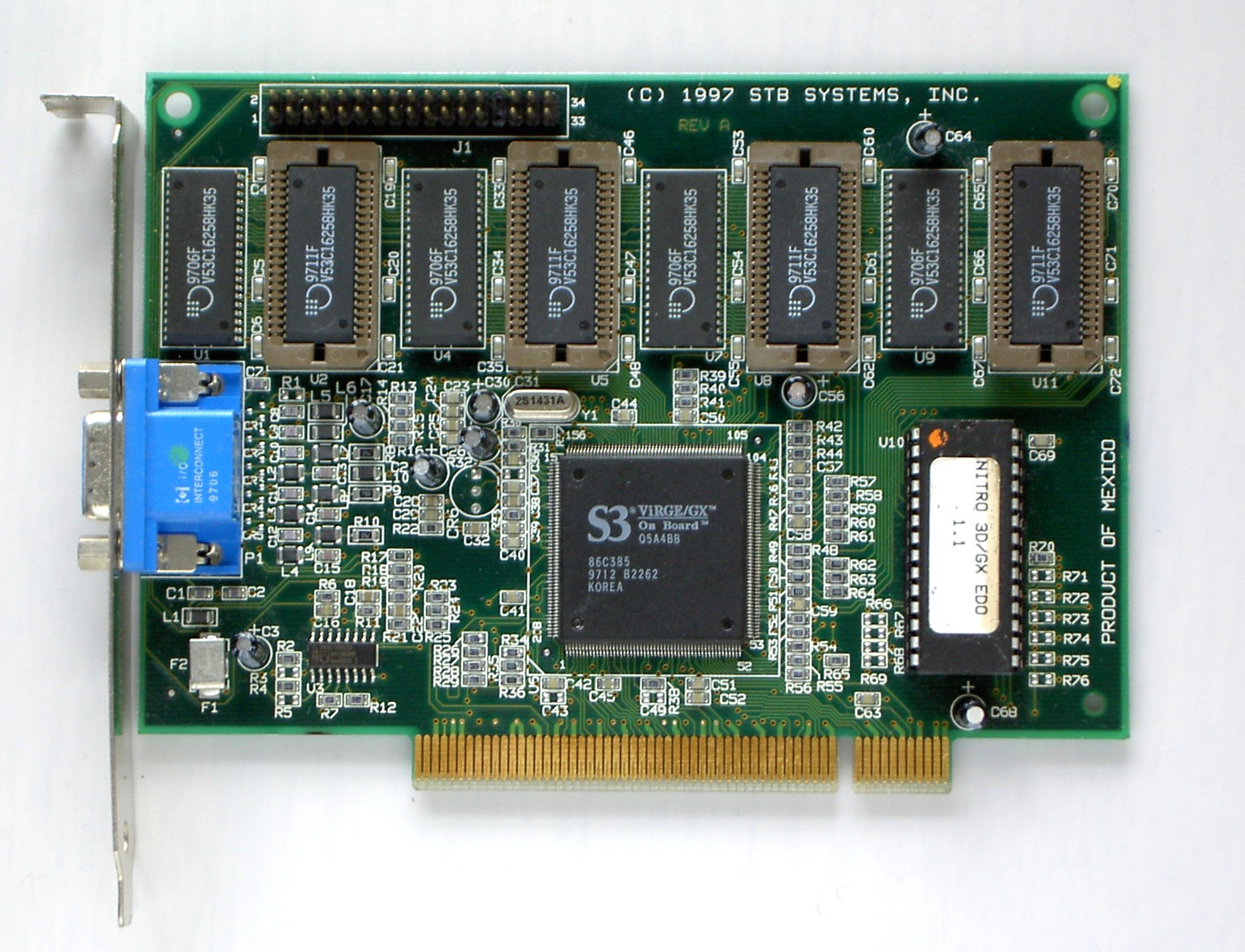

而"把半透明像素裁掉"这件事，历史上确实被人做成过硬件——S3 ViRGE（1995）是最早把"裁剪/alpha 相关片段处理"带进家用显卡的芯片之一。它那块负责把像素按条件裁掉、再决定实际写不写的逻辑，正是"在像素后端提前裁决、而不是依赖 shader 里 discard 照跑"这个理念在真实硅片上的早期实验。
出处：William Donnelly《To early-Z, or not to early-Z》（discard 污染 early-Z 的实测）／D3D11.3 功能规范 · 像素着色器调用语义。
好——像素好不容易活着走出了着色器。它现在带着四样东西：颜色、深度 z、模板 stencil、coverage。接下来，它要回到"汇合点"。
五、join：带着颜色与深度回到汇合点（show-flow)
着色器核输出的是一大堆并行的像素结果，它们此刻还散在各类寄存器里。像素后端要做的第一件"汇总"动作，是把这些结果重新组织成"像素 × 采样点"的规则格子，凑齐一整块，再统一写进 render target——这一步就是 join，也是"像素后端"真正名副其实的地方。
一个 fragment 在 join 阶段携带的，正是着色器核"幸存"下来的全部家当：
- 颜色（color）：像素着色器输出的 RGBA，可能带浮点精度、可能已被写入
SV_Target。 - 深度（depth）：若 shader 写了
SV_Depth，这里是它的输出；否则用光栅化插值出的 z。 - 模板（stencil）：8 位标记位（如有）。
- 覆盖（coverage）：这个像素在 2×2/多采样下，哪几个采样点属于当前三角形。
它们在汇合点重新遇到的，是那两个大写"先写谁"的顺序问题——而顺序的另一半，就是上一章 ep07 讲透的深度裁决。这里只需要把 ep07 的结论续上：通过 early-Z 的像素，带着颜色进入 final color write；被 late-Z 逼回来的，着色完才算数。 join 阶段就是接住这两类幸存者，把它们朝显存张罗。
一个常被忽略的点：join 不是"每个像素单独走一遍"，而是以 tile/block 为单位批量回写。因为每次向显存写数据都有固定开销（地址、命令、行缓冲刷新），攒够一整块再写，比一个像素一次要划算得多。这也是为什么像素后端和显存控制器贴得那么近。

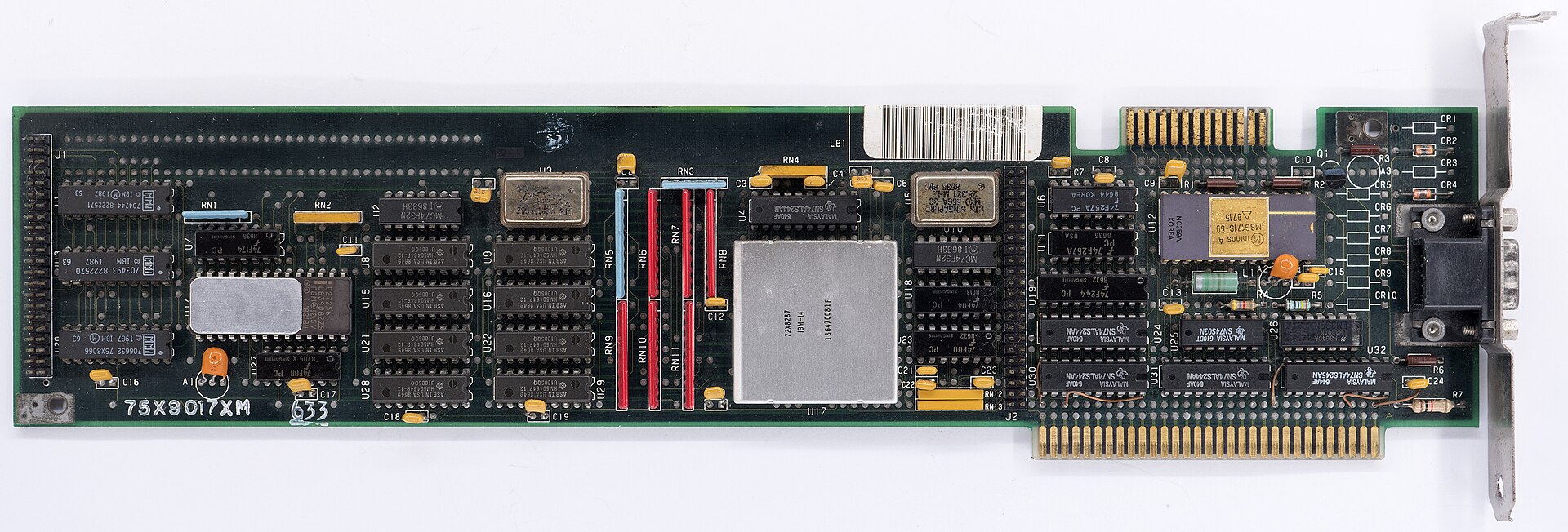

上面的框图是逻辑结构，落到实物上，join 汇合之后的最终去处就是一块块这样的显卡板卡——颜色与深度 buffer 就躺在它表面的显存颗粒里，像素后端（图中遮蔽散热器下方的芯片）负责把汇合后的像素逐 block 写进去。
出处：Fabian Giesen · Part 9（join 阶段：ROP 与压缩）／NVIDIA · Life of a Triangle。
现在像素已经"汇合"到 pixel backend 门口，真正决定"怎么写"的那个单元——ROP/OM——终于登场。
六、ROP / Output Merger：像素落进缓冲前要过的六道关（explain-structure）
ROP 是护栏里最后一道闸。它把像素正式"写"进显存，同时夹带一整套可选裁决。我们用"六件事"来给它画像：
- 深度测试与写入（depth test / write）：与 ep07 的裁决一致，决定新 z 是否比旧 z 近、是否回写深度缓冲。
- 模板测试与更新（stencil test / update）：读 8 位模板标记、按 ref 比较、按 fail/ZFAIL/ZPASS 分三档更新——和 ep07 讲的一致。
- 颜色混合（color blend）：新像素颜色与 render target 里已有颜色按混合方程合成——半透明、加法、混合发光都靠它。
- 格式转换（format conversion）：把 shader 输出的内部精度（可能是高精度浮点）转成 render target 的存储格式——8bit/16bit/浮点等。
- 采样点解析（sample resolve）：多采样 render target 在需要时把 N 个采样点合成一个输出（§九 详谈）。
- 写平面调度与压缩写回（write-out）：把最终颜色按 block 编码（DCC/深度压缩）后写进显存对应地址。
落到一块真实显卡上，"六件事"都发生在最接近显存的那一圈芯片里。下面的 NVIDIA GRID K1 板卡正面，中央方块是 GPU，四周一圈就是它要写的显存颗粒——ROP 正是 GPU 与这些颗粒之间的最后一层写调度。
其中混合（blending）最容易被低估：它意味着一次"读-算-写"三连——要合成新颜色，先得把 buffer 里对应位置的旧颜色读出来。所以被多个三角形覆盖的像素（overdraw），每次覆盖都可能触发一次颜色读 + 一次深度读 + 一次最终的写。下一章的带宽账，就是从这里开始累计的。
一个值得说清的视角：规范语义 vs 硬件实现的分离。API 规范把 OM 定义成"像素着色之后、一步步做测试跟混合"的逻辑步骤，像个串行流水线。硬件 ROP 则把它当"能并行的批量写单元"来优化——格式转换、压缩、写合并统统发生在这里，才能把带宽压下去。规范告诉你"应该得到什么"，硬件告诉你"怎么花钱地得到"。
诚实标注：以下 ROP 内部的具体分块/压缩/调度细节，厂商并未完全公开，ep07 与本文遵循的 ROP 结构描述主要来自 fgiesen 与 RTR 的二手推断，正文已如实标注"厂商未公开、二手推断"；规范层的 OM 语义则可逐条回溯到 Vulkan/D3D 文档。
出处：Vulkan 规范 · Fragment Operations（blend/depth/stencil 全流程）／Microsoft Learn · Output Merger／Turing Whitepaper。
好，六道关过了，像素正式写进显存。但"这么写"是要钱的，而且钱花在哪儿，谁都没明说——这就是下一章那笔分配不避讳的账。
七、那笔带宽账（IMR）：overdraw 就是反复进出主存（prove-claim）
还记得 ep07 算过的那个数字：1080p 的深度缓冲 D24S8 = 约 8.3 MB / 帧。立刻补第二笔：1080p 的 RGBA8 颜色缓冲 = 约 8.3 MB / 帧。 两块加起来 16.6 MB / 帧，这是"什么都不画也要付出的最小缓冲占用"。
真正的大头是 overdraw（过绘制）——同一个像素位置上，不止一个三角形想写。每次过绘制都意味着：
- 一次深度读（比一比新旧 z）；
- 若不透明：写颜色（读旧色以混合时不透明场景通常直接覆盖，但深度仍要写）；
- 若透明或写深度：一次深度写。
一个简单的量化模型。设 1080p、RGBA8 颜色 + D24S8 深度，且全屏平均 O 次 overdraw（每个像素平均被 O 个三角形覆盖）。那么：
- 深度读写流量 ≈ O × 8.3 MB（每次覆盖都要读一次深度、大多要写一次深度）；
- 颜色写流量 ≈ O × 8.3 MB（每次覆盖都写一次颜色）——若开启混合，还要加 O × 8.3 MB 的颜色读。
拿全屏 2× overdraw（O=2）来算：深度 16.6 + 颜色 16.6，光"写"就 33.2 MB/帧；开混合再翻一道读，颜色一侧就奔着 49.8 MB 去了。overdraw 把带宽账按乘法放大，而 rop 一点也没少做。
这正是 IMR（immediate-mode renderer，桌面即时模式）的痛处：谁先谁后来，都挡不住同一个像素被反复读写。 每个三角形按提交顺序独立走完整条管线，visibility 靠深度测试在"写入前"临时裁决——可前一个三角形已经付掉的那次颜色写回，不会因为你后来不可能再看见它而退还。
这笔"反复进出主存"的带宽账，记账的地方就是图形与内存控制器——下面的 Intel 82GL40 正是把图形单元（内嵌 GPU）与内存控制器焊在同一颗芯片上的"融合"件，像素后端读/写颜色深度时，走的正是这根到系统主存的带宽通道。
量化锚点：1080p RGBA8 = 1920×1080×4B ≈ 8.29 MB；加 D24S8 ≈ 8.3 MB，合计 ≈ 16.6 MB。O 次 overdraw 使"颜色+深度"写流量 ≈ O×(8.3+8.3) MB/帧，混合场景再叠加颜色读。
出处：Microsoft Learn · 深度与模板缓冲／Fabian Giesen · Part 9（overdraw 与 DRAM page 成本）。
这笔账看着吓人，可 CPU 敢这么跑，正是因为下面这张"压缩"的底牌——让"没变"的地方在带宽上免费。
八、颜色与深度压缩：让"没变"的地方免费（explain-structure）
带宽贵的本质是"每个像素都要进出显存"。压缩的思路很朴素却极其有效：如果一整块区域的值都相同或近似，那就不用给每个像素单独传原始值，传"块"的描述就行。 其中最有名的是颜色侧的 DCC（Delta Color Compression） 与深度侧的深度压缩策略。
DCC 的机制：Render target 被切成固定大小的 block，每个 block 内只存一个"参考值 + 每个像素相对参考值的 delta"。回想 GPU 渲染的典型画面——大片的天空、纯色背景、渐变色块——block 内颜色往往高度连贯，DCC 就能用"参考值 + 极小的 delta"复刻整块，带宽立刻降下来，甚至多块相同直接共享。
- 什么时候最有效：大片平坦/渐变区（天空、地面、纯色界面）。
- 什么时候失效：高频噪声纹理、逐像素剧烈变化的不规则数据——参考值+delta 包不住，只能退回全精度原始传输；涉及 atomic/随机写的场景也会抑制。
深度侧的压缩策略分档，按"能否用简单模型描述整块"逐级退让：常数模式（整块同一 z，如 clear 后的背景）→ 线性/斜率模式（z 在块内随屏幕坐标线性变化，一个 base + 两个 slope 就能描述整块）→ 复杂模式（块内值不规则，只能全精度存储）。
这里和 ep07 的深度压缩结论直接接上：大片恒定/线性深度区域近乎免费，复杂几何时压缩比断崖下跌。 一个被大片三角形铺满、z 变化平缓的场景，深度缓冲的带宽几乎可以不花；一旦是植被、粒子、层级交错的复杂几何，深度压缩就顶不住，带宽打回原形。
上面压缩这个直觉——"把构造相近的块用一份描述打包、别一格一格硬塞原始值"——在图形里是很普遍的花钱哲学。下面这张纹理图集（texture atlas，把许多张小贴图拼进一张大图）就是同一打包思路的视觉样板：一次采样一块、共享同一次纹理带宽，而不是为每张小图分别开一次显存读取。
厂商标注：DCC 为 AMD GPUOpen 公开描述的实现；NVIDIA 有等价的 Turing Memory Compression。各厂商压缩策略细节不同，本站只讲"参考值+delta / 常数·线性·复杂"的共同机理，不逐厂对号入座。压缩的失效边界随驱动、格式、写模式而变，无法给一个通用的"多少几何就失效"的数。
出处：AMD·DCC Overview／AMD RDNA／NVIDIA Turing Whitepaper（Memory Compression）。
带宽已经压下去了，可世界上还有另一种更贵的用法——MSAA。它是给"每个像素存 N 份采样点"咬牙加上去的。
九、MSAA 与 resolve：多了一份 coverage 要多付一次账（show-flow）
MSAA（多重采样抗锯齿）为了锯齿，让每个像素不再是 1 个采样点，而是 N 个（2×/4×/8×）。但像素着色器只跑一次，把算出的颜色同时写到这个像素的 N 个采样点上；采样的差异体现在每个采样点各自的覆盖与深度上。coverage 由三角形在每个采样点上的覆盖决定，深度也逐采样点独立裁决——于是同一个像素内部，N 个采样点可能"有的被三角形盖住、有的没盖住"，边界自然平滑。
下面这个对比能直接看出"更高采样 = 更平滑的边界尖角"——同一段折线边缘，采样点越多，锯齿就越细、越接近斜向的连续形状，代价是缓冲里每个像素的样本数（带宽）成倍上涨。

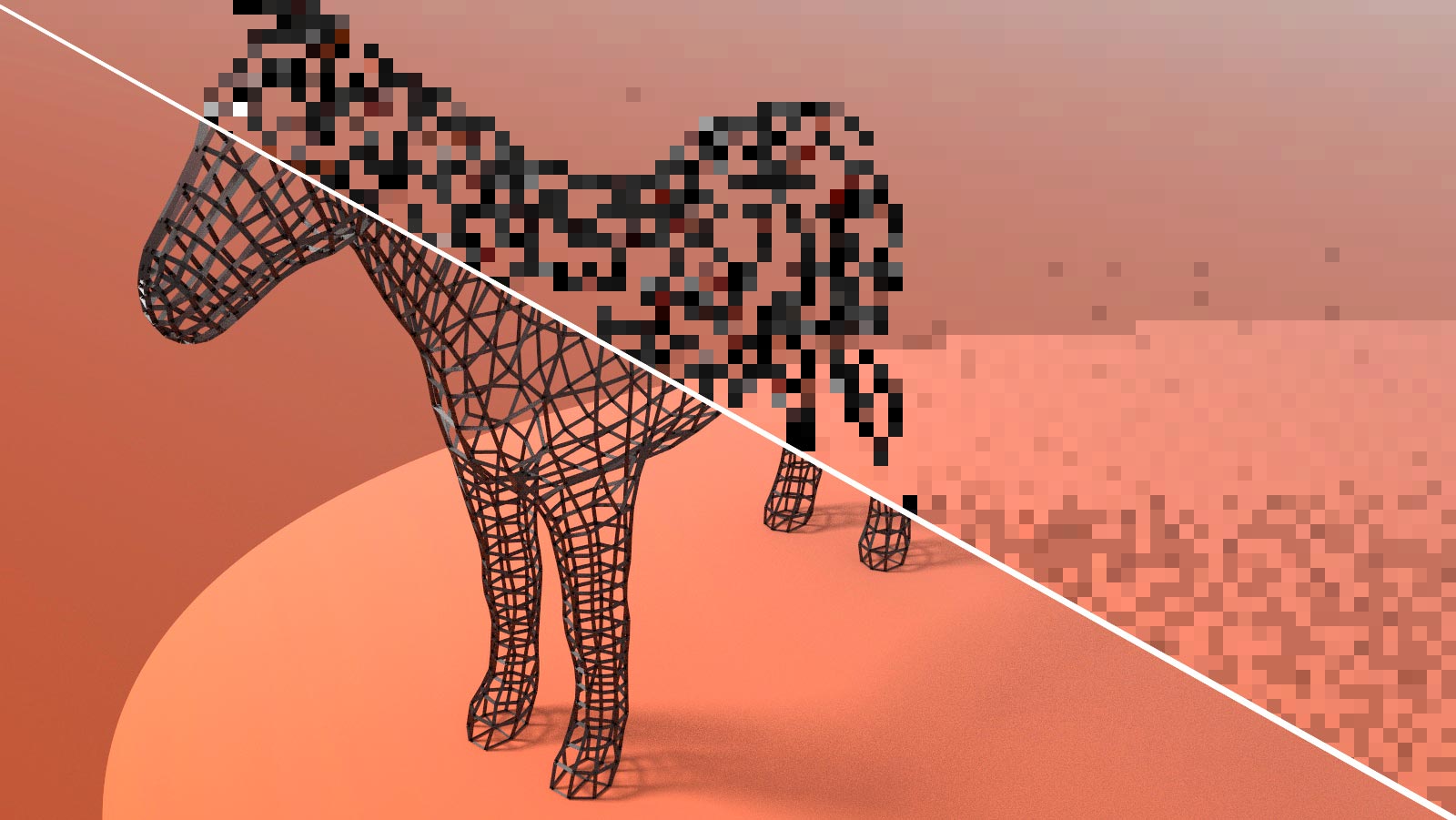

这条"着色一次、覆盖/深度分 N 份"的设计，是 MSAA 省 shader 却贵带宽的原因。写到显存的 render target 是多采样格式（每个像素 N 个样本），深度缓冲也对应放大 N 倍：
- 颜色缓冲：8.3 MB × N（RGBA8×N 采样）；
- 深度缓冲：8.3 MB × N（D24S8×N）。
4× MSAA 光这两块就是 16.6 × 4 ≈ 66.4 MB/帧，还不算 overdraw。
真正的二次账单在 resolve（解析）：把多采样 render target 降回单采样输出给显示器/后处理时，每个像素要读满 N 个采样点，合成 1 个输出值。4× MSAA 的 resolve = 读 4 份、写 1 份，读带宽是单采样的 4 倍。
避开多余 resolve是移动/低带宽设备极其看重的一条优化：尽量不建 MSAA render target，或让管线在 tile 内就完成 resolve（TBR 的片上 MSAA 衰减广泛，见 §十），避免把 N 份读回主存再合成。
出处：Wikipedia · Multisample anti-aliasing／D3D11.3 功能规范（MSAA 语义）／Fabian Giesen · Part 9。
同一个"像素落进显存"的问题，移动端换了一套完全不同的答案。这就是最后一块拼图：TBDR。
十、TBDR 侧：HSR 如何把账换一种算法（compare-options）
桌面 IMR 的账是"每个三角形独立走管线、overdraw 靠深度测试在写入前临时拦"。移动端主流 GPU 用 TBR/TBDR（分块即时渲染 / 分块延迟渲染） 把问题整个翻了个面：先把这帧的三角形按屏幕分块归好类（binning），再逐块在片上渲染，chunk 内的颜色/深度直接留在高速片上内存里，不急于写回显存。

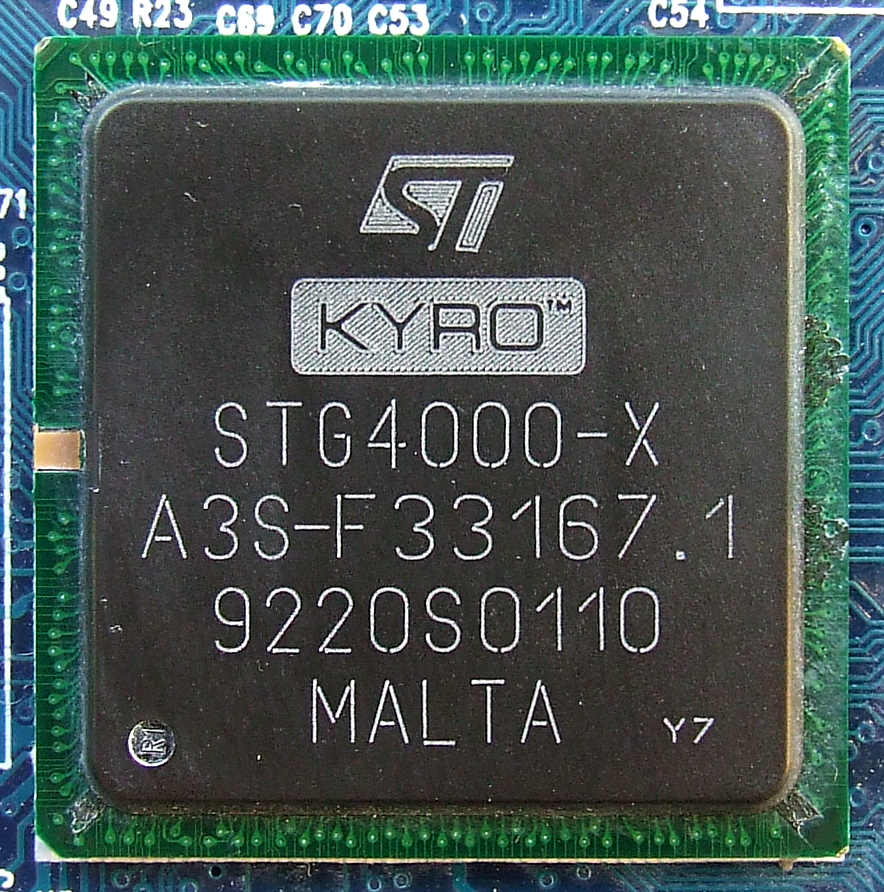

这套"分块 + 隐藏面消除"的思路，早在桌面时代就从 PowerVR 的量产芯片开始验证了——下面的 ST Kyro 正是 PowerVR Series 3 的代表作，也是当年极少数把 TBDR 真正做上桌面显卡的芯片。
关键差异在可见性裁决的时机与粒度：
- IMR + early-Z：逐像素、逐三角形地"写到最后一刻才裁决"，被挡像素的着色能省（early-Z），但颜色/深度的反复写读省不掉，全靠 §八 的压缩兜底。
- TBDR + HSR（Hidden Surface Removal）：光栅化器在着色之前先把这块 tile 内三角形的可见性排好——只对最终可见的像素执行一次像素着色器（once-per-pixel）。被后绘制的三角形盖住的前景，其着色器调用被整段省去，不仅省着色，还顺带省掉大量的颜色/深度写读（排完可见性的最终像素，只需要最后写一次）。
移动端还有最后一层带宽杀手锏：Transaction Elimination / 帧缓冲压缩（如 Arm AFBC）——tile 的内容与上一帧相同，就整块不写回主存，直接复用。配合 DCC 这类"块级参考值+delta"，TBDR 在不该重写的帧上，能省下压倒性的主存往返。
但 TBDR 的代价要诚实：binning 阶段要额外读取/暂存三角形属性，省的是写回、换来的是"先分块归类"的预处理延迟与复杂度。以及——一旦 render pass 的 tile 溢出（三角形极多、深度深度顺序差），片上内存装不下，就得把中间结果冲刷回主存，那一瞬间的带宽比分分钟打回 IMR 原形，甚至更糟。
引用《移动端图形与功耗》结论：TBR/TBDR 的取舍、片上内存、带宽与功耗账已在该系列 ep02/ep03 写透，本篇只在这里复用结论做 IMR↔TBDR 的横向对比。
出处：Imagination PowerVR · Graphics Architecture（HSR）／Arm · Mali GPU（AFBC）／《移动端图形与功耗》ep02/ep03。
两块方案都讲完了。但读者大概率会冒出一个反问——你说"像素越少工作越少"，可为什么我让一个物体只露出一两个像素，它反而不省？ 这个反直觉，是给本章收尾的那一刀。
十一、反直觉点汇总：什么时候"像素少"反而更贵（prove-claim）
像素后端有个反直觉的核心：着色的成本并不严格正比于"被画出来的像素数"，而是正比于"被派发并执行 shader 的 quad 数"。 这两个数在很多场景下脱节。
1. 小三角形：quad 漏斗效应。 一个只盖 1 个像素的小三角形，仍然要派发 1 个完整 quad、4 个 lane 锁步跑完。三角形平均被几个像素覆盖越小，每个像素摊到的 quad 浪费就越高。海量微小三角形的粒子系统、远处抖动的锯齿边缘，像素后端就是这么被"无效执行"填满的。
2. 不透明排序与 overdraw。 不透明物体可以不透明排序，但即便排得再好，只要深度测试还没把后面的像素剔掉，前面的三角形仍会先写颜色——排序优化的是"最终覆盖顺序"的稳定性，省不掉基本 overdraw 的写/读（除了后续被遮盖的深度/颜色写，到底能不能省，取决于厂商是否开启 early-Z 的闪电剔，ep07 已述）。
3. deferred 的 G-buffer 写放大。 延迟着色（deferred）把光照推迟到第二 pass，代价就是第一 pass 要写 3~4 张 G-buffer（法线、颜色、深度、材质 ID）。正常着色的"写一次颜色"变成"写多层、还要为每个像素写一份"——像素后端的写流量被放大了数倍，个别层还有压缩失效风险。这是"提高别处效率、压榨像素后端带宽"的典型。
4. "像素少时着色器不省"。 回到 §三：只要 quad 被派发，SIMT 就为主它摊满 4 lane；被 early-Z 节省的是"完全没进 shader 的像素"，而只要进了 shader，就按 quad 交费。所以"屏幕上就一个小点"的拖影/反射/粒子，往往比大片连续表面更让像素后端吃力——连续表面能借 quad 的满负荷分摊，碎片化的孤点全是浪费。
这些反直觉并最终都指向同一句话：像素后端不是按"结果的像素数"计量，而是按"派发的 quad 数 × 每次落地的带宽"计量。 而这所有的工作，都发生在那片真实、可触摸的硬件上——像素最终写进的那片硅。
出处：Fabian Giesen · Part 8/9／Wikipedia · Deferred shading／NVIDIA ROP（Turing Whitepaper）。
好，该算总账了。
十二、fork/join 一笔账（收尾）（summarize）
我们把整条像素后端线的账归拢成一张表，它也是本篇所有数字的汇总：
| 环节 | 省的是什么 / 付的代价 | 关键数字 |
|---|---|---|
| 2×2 quad + helper lane | 为 ddx/ddy 的导数提供邻域 | 一次派发 4 lane；小三角形时 overshading |
| discard vs early-Z | discard 保 SIMT、败 early-Z | 被挡像素被迫着色完再测 |
| overdraw（IMR） | 颜色/深度反复进出主存 | 1080p ≈ 8.3MB(色) + 8.3MB(深)；O×两者 |
| DCC / 深度压缩 | 让"没变"的块免费 | block 参考值+delta；平坦区近乎零带宽 |
| MSAA + resolve | 采样点覆盖/深度独立 | 缓冲 ×N；resolve 读 N 写 1 |
| TBDR + HSR | 每像素只着色一次、片内写回 | binning 延迟；tile 溢出打回原形 |
这张图表背后那台真实桌面 GPU——比如下面这块 GeForce 1060——就是前面所有章节的收编现场：光栅厂在它里面把三角形倒成像素流，着色器核并行着色，ROP 把它归拢写进那块显存，overdraw、压缩、MSAA 的账都是在它身上实时结算的。一块板卡，就是像素后端整条流程的物理落脚点。
记得三个数字：1080p 颜色 ≈ 8.3 MB、深度 ≈ 8.3 MB（合 16.6 MB），O× overdraw 把写流量按 O 放大，以及 4× MSAA 的缓冲与 resolve 读带宽 ×4。TBDR 用 HSR 把"每像素一次"换掉 IMR 的反复写读——但换来 binning 延迟与 tile 溢出的风险。
下篇预告：《GPU 架构剖析》系列进度：已完成【一】命令前端、【二】显存与地址空间、【三】着色器核、【四】纹理采样器、【五】图元装配、【六】光栅化、【七】Z 缓冲、【八】像素后端与 ROP，接下来是【九】几何着色器、流输出与细分。像素这条线在像素后端画上了句号——但上一条分岔，那群还没走进像素流的几何信息，在等待它们的下一站：几何着色器与细分。像素的裁决落下，几何的下游即将登场。
像素后端的规范依据见 Vulkan 规范 · Fragment Operations 与 D3D12 渲染管线/OM。
With Best Wishes. 本文由@溯光 出品，转载请注明出处。我们在硅片到像素之间，继续挖下去。
参考资料与可回溯出处
本篇每一位点与数字均可回溯到规范、厂商文档或经典文献：
- Fabian Giesen《A trip through the Graphics Pipeline 2011》· Part 8（fork 阶段）（CC0）
- Fabian Giesen · Part 9（join 阶段：ROP、压缩、overdraw、DRAM page）（CC0）
- Fabian Giesen · 索引页（CC0 声明）
- Vulkan 规范 · Fragment Operations
- Vulkan 规范 · 光栅化（primitive→coverage）
- D3D11.3 功能规范（shader 调用与 discard）
- Microsoft Learn · Output Merger 阶段
- Microsoft Learn · Windows 渲染管线
- Microsoft Learn · 深度与模板缓冲
- NVIDIA Turing In-Depth
- NVIDIA Turing Whitepaper
- NVIDIA · Life of a Triangle
- NVIDIA GPU Gems 2 · 像素四元组（pixel quad）
- William Donnelly《To early-Z, or not to early-Z》
- AMD · DCC Overview
- AMD · RDNA
- AMD · RGP Manual（DCC/FMask Decompress）
- Imagination PowerVR · Graphics Architecture（HSR）
- Arm · Mali GPU（帧缓冲压缩 AFBC）
- Stanford CS248 · 移动 GPU 硬件（quad 执行）
- RTR 索引（实时渲染综合）
- Modern Rendering Introduction · Rasterization
- Wikipedia · Z-buffering
- Wikipedia · Stencil buffer
- Wikipedia · Multisample anti-aliasing
- Wikipedia · Deferred shading
- Wikimedia Commons · GPU die covered in liquid metal（Der8auer, CC BY-SA 4.0）
- Ep07《Z 缓冲与隐藏面消除》· early-Z 与深度压缩全链条
（本篇完）
