带宽：移动端最硬的那道墙

站点链接：技术博客页

【移动端图形与功耗】第 3 篇 ｜ 系列共 7 篇

• 上一篇：【移动端图形与功耗】（二）分块渲染：binning、片上内存与它的代价
• 下一篇（预告）：【移动端图形与功耗】（四）功耗与热：帧率为什么会掉下去

系列文章前言

1.1 系列定位

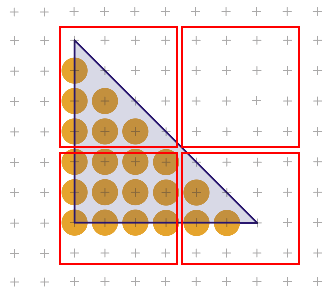

上一篇把分块渲染的机制拆完了：几何先分桶、逐块着色、附件尽量留在片上。那是机制层的答案。

这一篇问一个更原始的问题：一帧到底有多少字节必须跨芯片搬运？ 机制决定了"能不能不搬"，账本决定了"搬多少才够"。两件事必须分开算，否则优化会变成拍脑袋。

1.2 本篇要回答的三个问题

把这一篇要立的东西压缩成一句话：在 5 GB/s 量级的预算里，哪些搬运是架构决定的、哪些是工程可以拿掉的，各自能拿掉多少。

拆开就是三个问题：一帧的字节从哪来；移动内存的物理边界在哪；四类降带宽手段各自能省下多少。这三个问题有先后依赖：不算清账本，就不知道哪个手段值得动。

1.3 全系列内容总览

先看看整个系列怎么排。本系列共七篇，按"约束 → 机制 → 账本 → 代价 → 取舍 → 新特性 → 测量"推进：

这张表把七篇的先后关系摆清楚了：约束、机制、账本、代价、取舍、新特性、测量。读的时候可以只挑当前需要的两篇，但建议至少把第 1 篇和第 7 篇一起看——前者给前提，后者给验证方法，缺了任何一头，中间的取舍都站不稳。

整条系列线从「约束」起、到「测量」收，本篇立在第三格「账本」上：前两篇把机制与约束摆清楚，接下来的四篇都在这条账本线上各自算一遍，本篇先做其中字节的那半边。

1.4 与已有中文资料的差异

中文资料在这个题目上有两个极端。一端是厂商文档的翻译片段，讲清了某一项技术却说不清它在总账里的位置；另一端是经验帖，给了一堆"要开 mipmap、要压缩纹理"的结论，却几乎不给可核对的数字。

中间那层——把一帧的账真算一遍，再用厂商官方数字核每一项收益——基本没人做。这一篇补的就是这一层。凡是量化收益，一律标注出处与测量条件；凡是社区转述、无法溯源的数字，宁可不用。

1.5 阅读建议与边界声明

本篇按变体 B 呈现：移动端图形以硬件约束与工程取舍为主线，代码密度天然偏低，硬凑长代码段只会稀释信息密度；因此关键做法以配置清单 + 伪代码给出，凡涉及具体实现仍给可复现的做法。

本篇不涉及：分块机制的实现细节（第 2 篇已讲，本篇只引用）、DVFS 与温度墙（第 4 篇）、延迟着色等具体效果的取舍（第 5 篇）、完整的测量协议（第 7 篇）。本篇涉及的分辨率与格式基准统一取 1080p、RGBA32 颜色附件、D24S8 深度模板、60fps；换基准会改变绝对数值，但不改变各项的相对量级。

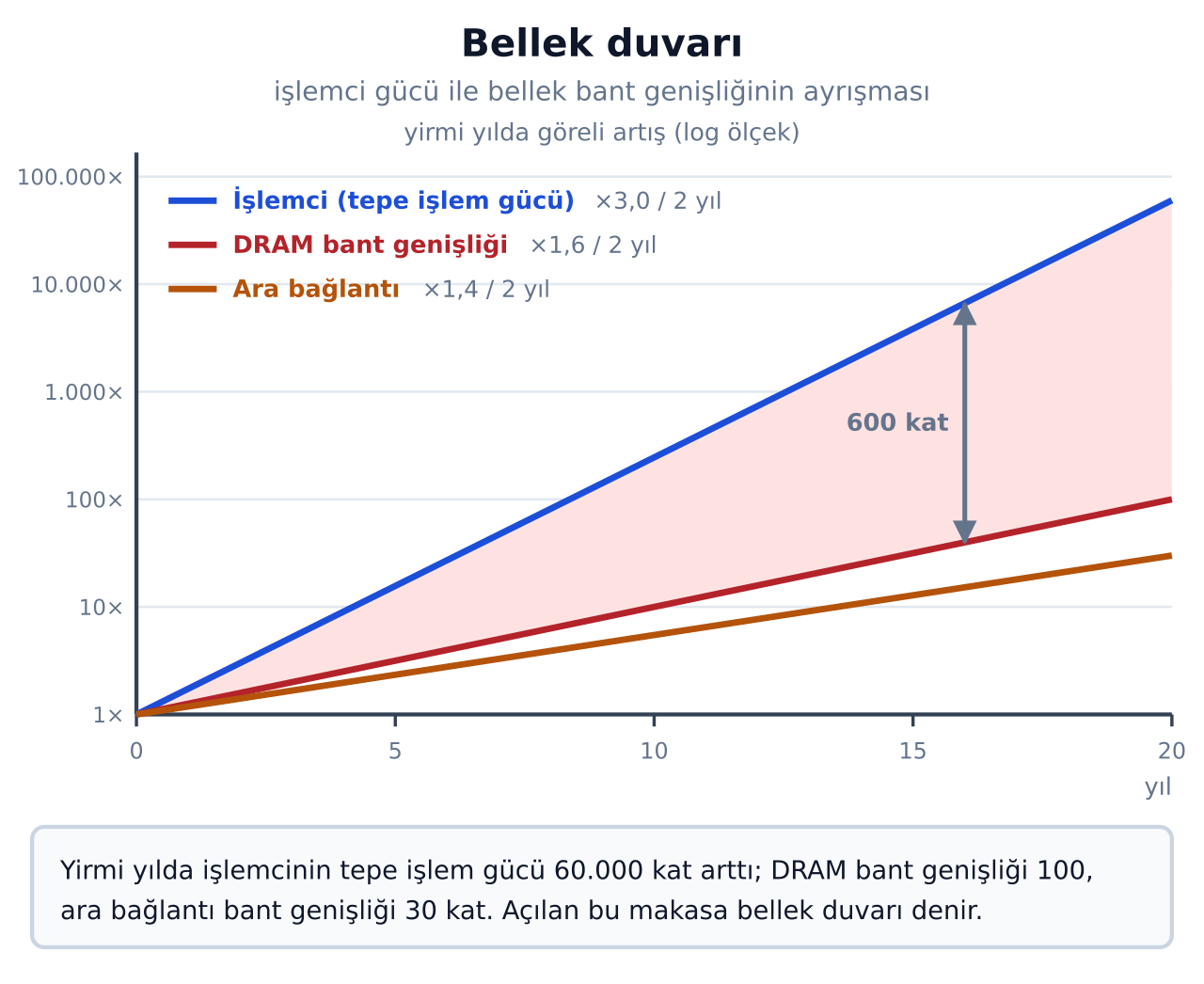

背景铺垫：为什么带宽是墙，而不是资源

2.1 一句话点题

好了，这一章先把坐标系立起来。桌面端把带宽当资源，移动端只能把它当预算。这一章把坐标系立起来，不展开机制。

2.2 原理与概念：两种做法的分岔

先看看桌面端是怎么做的。桌面 GPU 面对带宽压力时，有一个非常直接的解法：把总线加宽、把显存提速。这是用面积和功耗换带宽——显卡有独立的供电与散热，多出来的引脚和 I/O 功耗由整机承担。

移动端没有这个选项。SoC 的引脚数、封装尺寸、散热能力都被机身锁死，而内存往往还是与 SoC 叠在一起封装的。带宽因此不是"可以买更多"的资源，而是一份固定预算。

Arm 给出过一组对比：典型嵌入式设备能处理约 5.0 GB/s 的带宽，而典型桌面 GPU 可以超过 100 GB/s[1][2]。差了一个数量级以上。这就是本篇的全部前提。

带宽的算法口径本身很简单：实际搬运的字节数 =（外部总线读节拍数 + 外部总线写节拍数）× 总线宽度[2]。注意这里数的是实际发生的搬运，不是理论峰值——后者只是上限。

2.3 原理与概念：为什么搬运字节等于耗电

说白了，移动端真正在意的不是"搬得慢"，而是"搬得贵"。DDR 访问的能耗有一个常用的经验值：约 100 pJ/byte[4]。这个数字把带宽问题直接换算成了功耗问题。

举一个能算的账：如果某项优化每帧省下 60 MB 的搬运，在 30fps 下就是每秒 1.8 GB，按 100 pJ/byte 折算约 180 mW 的系统级功耗[4]。对一台整机功耗预算只有几瓦的手机来说，这不是零头。

这一跳——字节 → 功耗——是理解移动端图形取舍的钥匙。它解释了为什么"带宽优化"在这个平台上是第一优先级，而在桌面上往往排在算力之后。

把带宽换算成功耗，这一步在很多资料里被跳过了。跳过之后，"省带宽"就只是一个性能话题；算上之后，它才变成一个续航话题——而续航才是移动端真正被卡住的地方。这也是本篇与桌面视角最大的分歧点。

2.4 公式或参数逐项释义：本篇会用到的三个换算

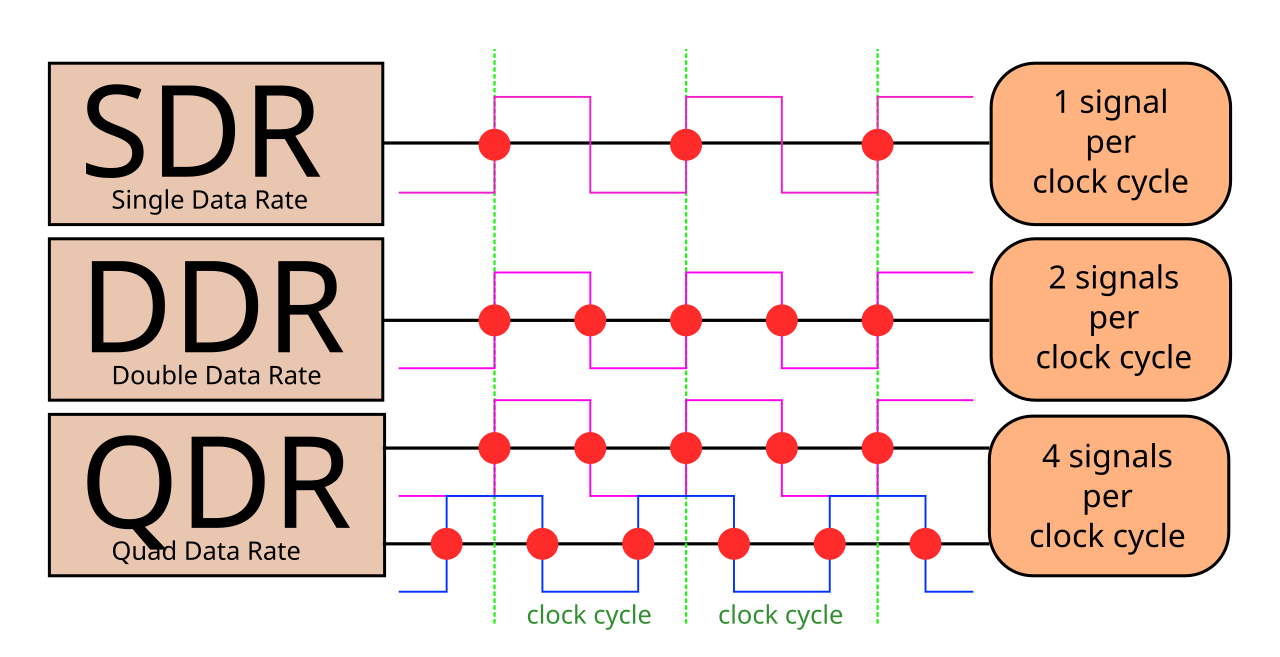

换算一 · 名忆带宽：名义带宽 = 数据率 × 位宽 ÷ 8。以 LPDDR5X-8533 的单个 16-bit 通道为例：8533 MT/s × 16 bit ÷ 8 = 17.1 GB/s[69][73]。注意这是每通道——整机带宽要把通道数乘上去。

换算二 · 附件流量：附件字节 = 像素数 × 每像素字节数 × 覆盖次数。1080p 的 RGBA32 颜色附件是 2,073,600 × 4 = 8.29 MB；深度模板 D24S8 是每像素 4 字节，再加 8.29 MB。两者相加约 16.6 MB/帧，仅"各写一次"。

换算三 · 字节到功耗：功耗 = 字节数 × 频率 × 100 pJ/byte[4]。三个换算在后面每一章都会用到。

这三个式子在后面的每一章都会用到。式一量的是内存能给的上限，式二量的是这一帧要搬多少，式三把两者之间的差额折算成功耗。任何一项优化，最终都可以落到这三个式子的某一项上，反过来也说明：落不到任何一项的改动，多半不是带宽优化。

2.5 全量清单：降带宽的手段有哪些

依然是惯例，把能查到的做法尽量列全，宁全勿缺：

2.6 全量清单的二次归类

说白了，上面这张清单如果只是罗列，读者记不住。归成四类之后就有骨头了：

① 改数据格式——同样的信息用更少的字节表示。收益取决于内容，通常有明确的压缩比上限。 ② 改 Pass 结构——让数据根本不需要离开片上。收益最大，因为省下的是整笔流量而不是一个比例。 ③ 改采样策略——同样一次采样，少读几个纹素。收益中等，但配置最轻。 ④ 改资产与目标——降低要处理的总量。收益直接，但代价是画质或分辨率，属于产品决策而非技术优化。

后面第 3 到第 6 章按这个顺序逐类展开，并在第 8 章把四类的收益放在同一把尺子上排序。

2.7 演进脉络：约束是怎么被逐步认识到的

口径说明：年份取公开资料中的首次发布或标准化时间，不是产品大规模出货时间。

这条时间线里有两个转折点值得留意：一是 2010 年前后压缩的对象从纹理扩展到帧缓冲，二是 2016 年前后"附件不落主存"从厂商技巧变成了 Vulkan 的标准能力。后者意味着这类优化不再依赖特定硬件的私有扩展，跨设备复用的可能性才真正出现。

2.8 术语对齐：三家厂商的四套缩写

说白了，同一个目标——把跨芯片搬运的字节压下去——三家厂商各有一套名字。先把这张对照表立起来，后面全篇只用一类叫法，别名括注一次。

Imagination 把三者合称 PVR3C（Triple Compression）[22]。记住一件事就够了：这三家的帧缓冲压缩格式互不兼容，跨厂商发布时只能回退到标准纹理压缩，帧缓冲压缩则交给各自的驱动。

这张表建议反复回看。中文资料里最常见的混乱，是把 AFBC 说成"纹理压缩"、把 UBWC 说成"Arm 的压缩"。记住一条就够：帧缓冲压缩与纹理压缩解决的是两类完全不同的数据，混用会导致对收益的错误预期，也会让方案评审时的估算整体偏掉。

2.9 三个常见误判

好了，先看三个容易搞混的地方。误判一：带宽就是显存容量。 两者是不同维度。移动端卡的从来不是"装不下"，而是"每秒搬不了那么多"。容量不够会闪退，带宽不够会掉帧——症状完全不同。

误判二：开了压缩就省带宽。 压缩的实际效果取决于数据模式。AFBC 是无损压缩，遇到某些"坏"数据模式可能完全不压缩[11]；把压缩当成必然收益，会在实时渲染的画面（大量噪声与高频细节）上落空。

误判三：subpass 合并一定更快。 Arm 官方专门写过一篇来纠正：合并几乎总能省带宽，但不一定省时间——除非确实受带宽限制；在较老的 GPU 上性能甚至可能略降[15]。

边界声明：本篇讨论的是外部内存（DRAM）流量，不涉及片上 SRAM 的访问开销；讨论的是渲染管线产生的流量，不涉及相机、视频编解码等其他 SoC 模块，虽然它们共享同一条内存总线。

2.10 贯穿全篇的问题

言归正传。这一篇始终围绕一个问题展开：在一帧的账本里，哪一笔最值得动？

问题会在每一章被细化一次——第 1 章把账本摊开，第 2 章给出内存侧的物理上限，第 3 到第 6 章分别量四类手段的收益，第 8 章给出排序。最后在第 10 章交出去，因为账算完之后，还有一个现象没有解释：为什么同样的帧，跑二十分钟就掉下来。

一、账本：一帧的字节从哪来

3.1 一句话点题

好了，这一章把一帧的账摊开。不先算清总量，后面的"省了多少"都无从谈起。

这一章把一帧的账摊开。先说结论：在 1080p 的基准场景下，一帧约需搬运 35 MB，其中附件读写占了接近三分之二。不先算清这个总量与结构，后面每一章说的"省了多少"都无从谈起，甚至看不出哪一笔才是最值得动的。

3.2 原理与概念：四类流量的来源

先看看这些字节从哪来。一帧里跨芯片搬运的字节，可以归成四类。

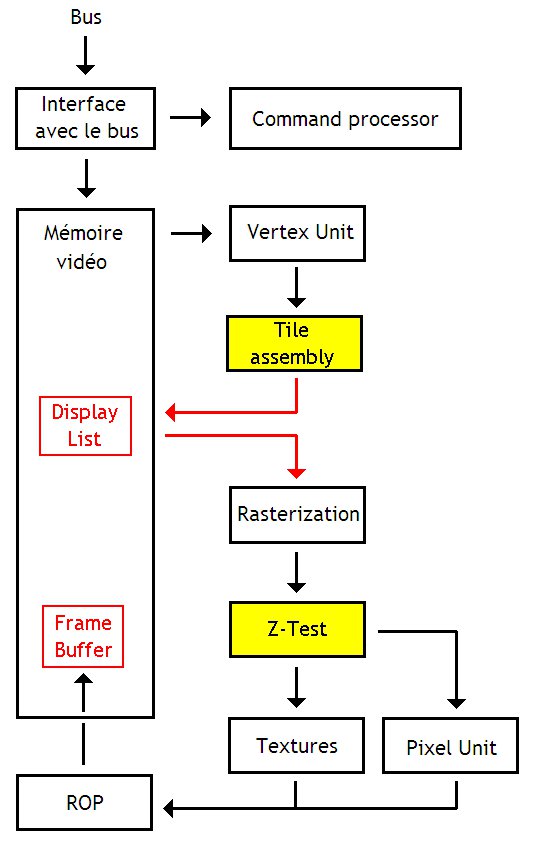

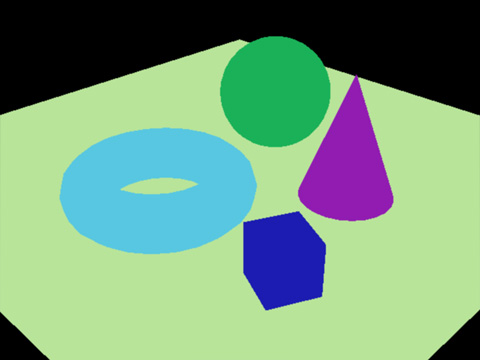

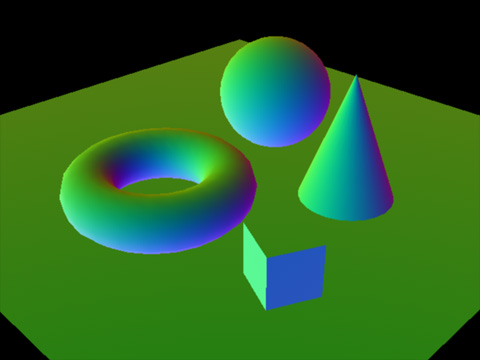

第一类是附件读写。颜色、深度、模板这些"附件"（attachment）在着色过程中被反复读写。在即时渲染（IMR, Immediate Mode Rendering）架构里，每一次混合、每一次深度测试都可能触发一次外部读写；在分块架构里，附件先留在片上，只有进出时各搬一次——这正是第 2 篇讲的机制价值[16]。

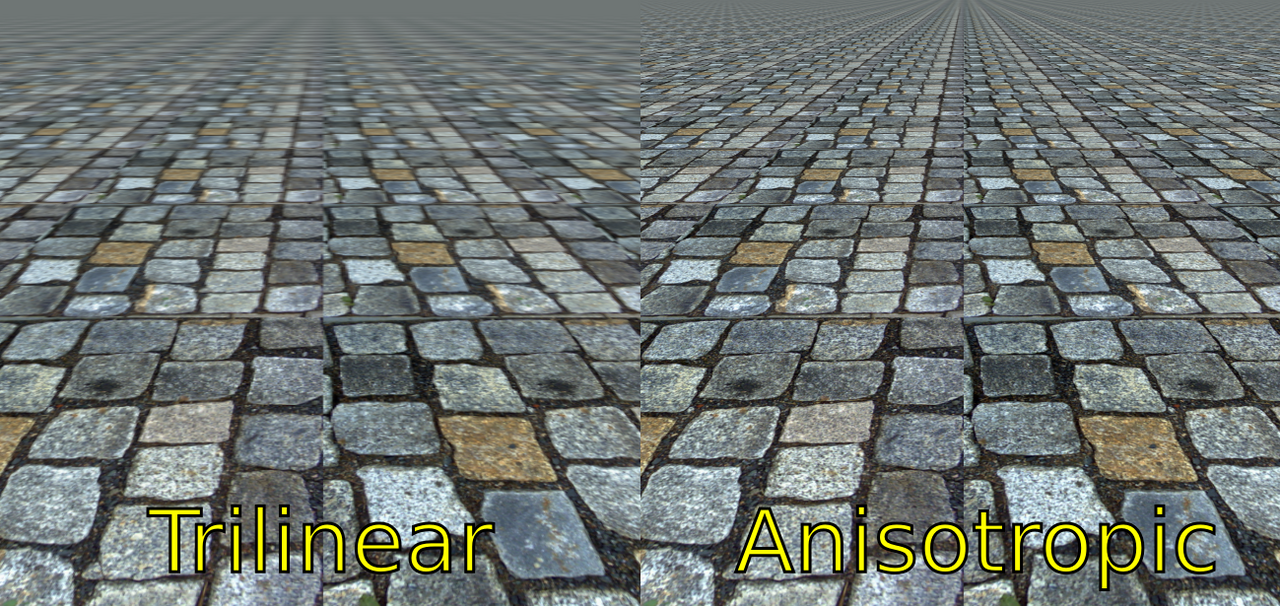

第二类是纹理解析。每次纹理采样都可能触发一次外部读取，具体读多少取决于 LOD、过滤模式与缓存命中率。

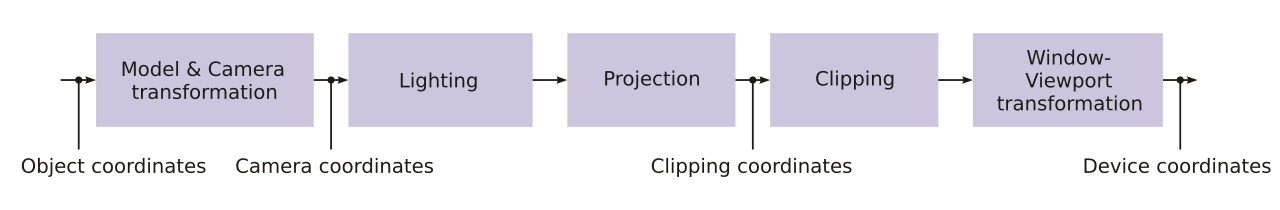

第三类是几何与缓冲。顶点数据、索引、常量缓冲、各种 storage buffer。这一类的绝对量通常不大，但它是"每帧都要搬一次"的固定成本。

第四类是隐式流量。应用没有显式声明、但硬件仍然会产生的搬运：压缩格式的元数据、瓦片表、mipmap 链里未被访问的层级、以及缓存行对齐带来的过读。这一类最容易被忽略，也最难优化，因为它不在任何 API 调用里。

分清四类之后，一个重要的划分就出来了：哪些是架构决定的刚性开销，哪些是工程可以动的。

刚性开销的典型例子是几何数据与必需纹理的最低读取量——只要你要渲染这个场景，这些字节就必须搬。可压缩开销的典型例子是 overdraw 带来的重复附件写入、以及未被访问却被整块读入的数据。优化的空间几乎全在后者。

3.3 公式或参数逐项释义：算清一笔账的三个式子

式一 · 名义带宽

名义带宽 (B/s) = 数据率 (MT/s) × 位宽 (bit) ÷ 8

以 LPDDR5X 的单个 16-bit 通道为例：8533 × 16 ÷ 8 = 17.1 GB/s[69][73]。这个数字是上限，不是承诺。

式二 · 附件字节

附件字节 = 像素数 × 每像素字节数 × 覆盖次数

1080p 的 RGBA32 颜色附件：2,073,600 × 4 = 8.29 MB；D24S8 深度模板每像素 4 字节，再加 8.29 MB。两者合计约 16.6 MB/帧。

式三 · 字节到功耗

功耗 = 字节数 × 频率 × 100 pJ/byte

这个 100 pJ/byte 是 DDR 访问的能耗经验值[4]，它是本篇把带宽收益翻译成功耗收益的唯一桥梁。

三式的关系是层层递进的：式一给上限，式二算需求，式三把差额折算成代价。实际工作里可以只记住式二和式三——它们直接决定优化能省下多少毫瓦，而式一决定的是你能走多远；前者关系到能不能交差，后者关系到天花板在哪。

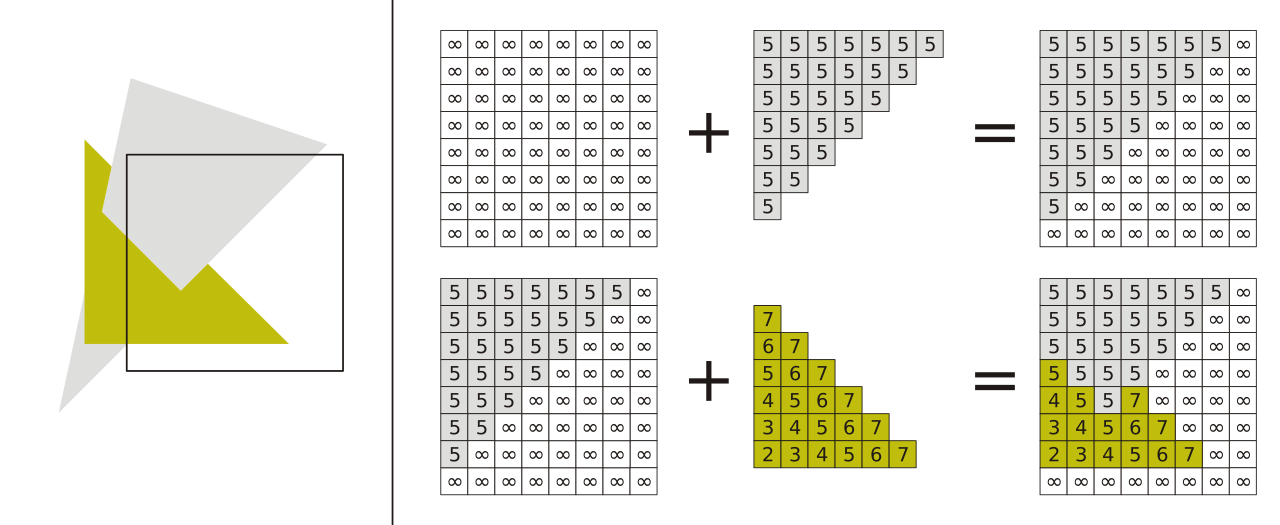

3.4 原理或概念：被 overdraw 放大的那一笔

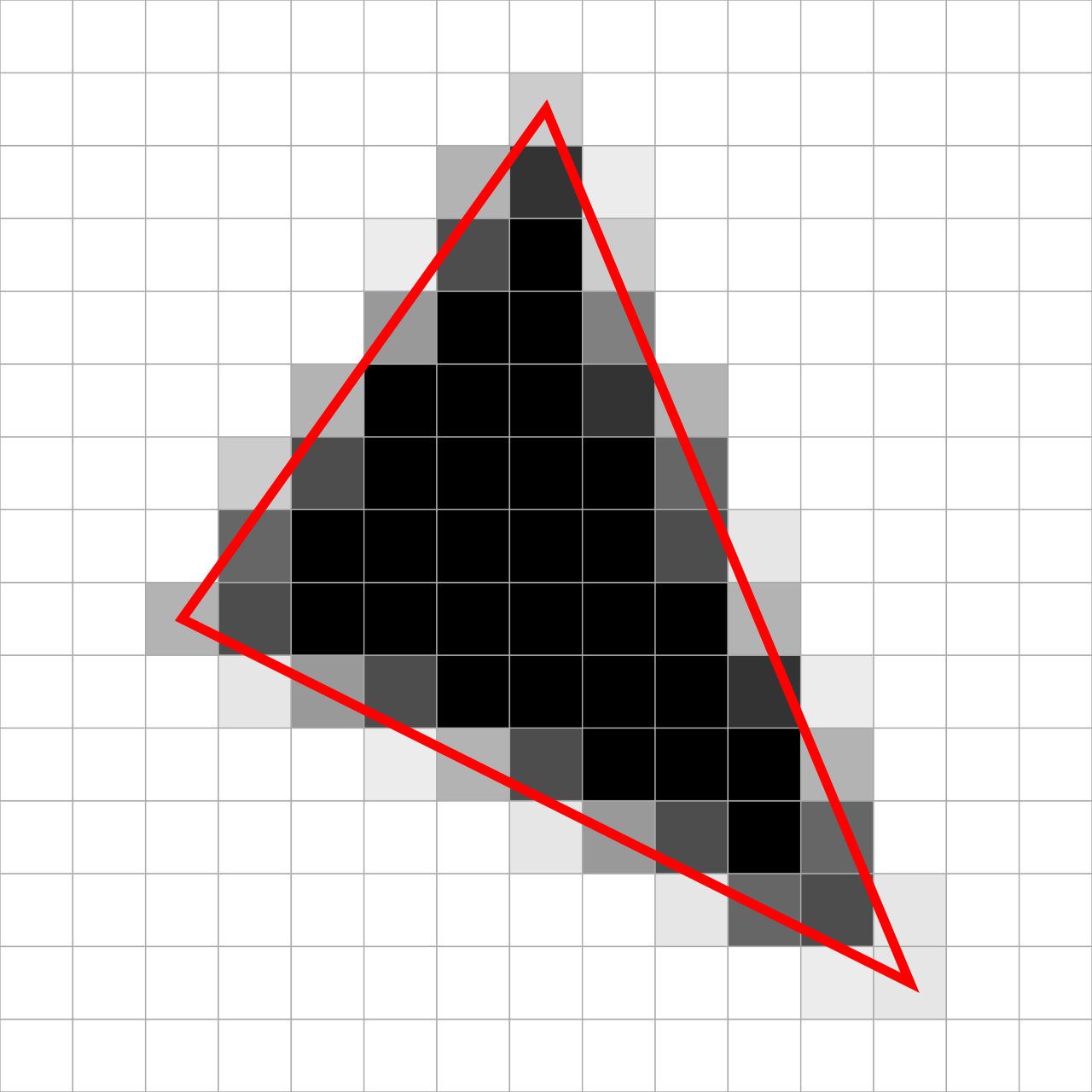

先看看这个容易被读漏的乘数：覆盖次数。一个像素如果被着色 3 次，附件写入就是 3 份。

overdraw 的定义很朴素：片段着色器调用次数 ÷ 实际存储的像素数[41]。比值大于 1 的部分，就是白做的功。

这就是为什么移动端对 overdraw 格外敏感。桌面端多画两遍，代价是几毫秒；移动端多画两遍，代价是带宽被打满，然后转化成热量。

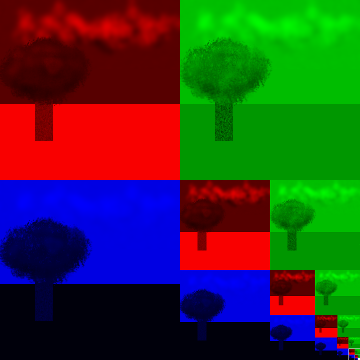

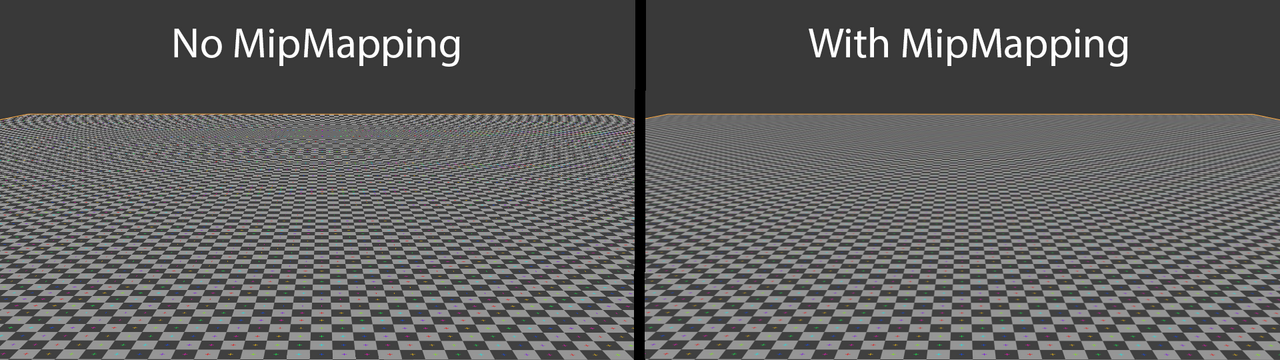

纹理那一侧也有类似的放大。一张 1024×1024 的纹理，如果远处物体在屏幕上只占 8×8 像素，而没有 mipmap，GPU 仍会按原分辨率去读，还要为各向异性过滤做多次采样。读取量与实际需要的信息量严重不匹配，这是第 6 章要处理的问题。

3.5 效果与量化：1080p 基准场景的账本

好了，把上面的式子套进一个具体场景：1080p、RGBA32 颜色附件、D24S8 深度模板、平均 overdraw 2.5、60fps。

对照 Arm 给出的 5.0 GB/s 量级[1]，这个场景已经用掉了四成预算，而这还只是一个不含后处理的裸场景。加上两三个全屏后处理 pass，很容易冲到 3 GB/s 以上。

这张表是全文所有百分比的基数。换任何一项前提——分辨率、颜色格式、overdraw 倍数、帧率——都会改变绝对数值，但各项的相对量级不会翻转。附件那一行占了一半以上，这正是第 5 章"结构与附件"收益最大的原因所在。

附件那一笔显然是最大的一项，占比接近三分之二。这是后面第 5 章（结构与附件）收益最大的原因——它动的就是这一笔。

3.6 实现与配置：名义值与实际值的差距

好了，这里要提醒一句：账本里所有的数字都是名义值。实际能拿到多少，还要看内存子系统的调度效率。经验上持续吞吐只能达到名义值的一部分，差额来自 bank 冲突、刷新开销、读写切换与总线仲裁[66]。

这一点在下一章展开。这里只需记住一件事：账本给的是下限，不是保证。

3.7 源码与数据链接

• 带宽与能耗口径：Arm《Analyzing Performance of Mobile Games》[1]、《Performance Analysis & Debugging with Mali》[2]
• 100 pJ/byte 与 PLS 省量：Arm GDC2017《Achieving Console Quality Games on Mobile》[4]
• 显示带宽账本体例：TI OMAP4470 白皮书[49]
• overdraw 的测量定义：Apple WWDC 2020《Optimize Metal apps and games with GPU counters》[41]

3.8 这一章留下的问题

账本算出来了，但里面每一个数都依赖一个前提：内存侧到底能给多少。这个前提如果不成立，账本上所有的"占比"都会变形。下一章去内存那一端把上限量出来。

二、内存侧事实：LPDDR 的物理边界

4.1 一句话点题

带宽的上限不由 GPU 决定，由内存接口决定。这一章量出这个上限，并解释为什么它总也拿不满。

好了，带宽的上限不由 GPU 决定，而由内存接口决定。这一章要量出这个上限，并解释为什么实际能拿到的总是明显低于名义值。不理解这个差额，后面很容易把"没达到预期"误判成优化本身无效——那会导致方向性的错误。

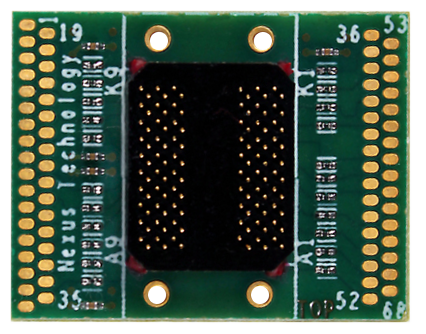

4.2 原理与概念：LPDDR 的通道组织

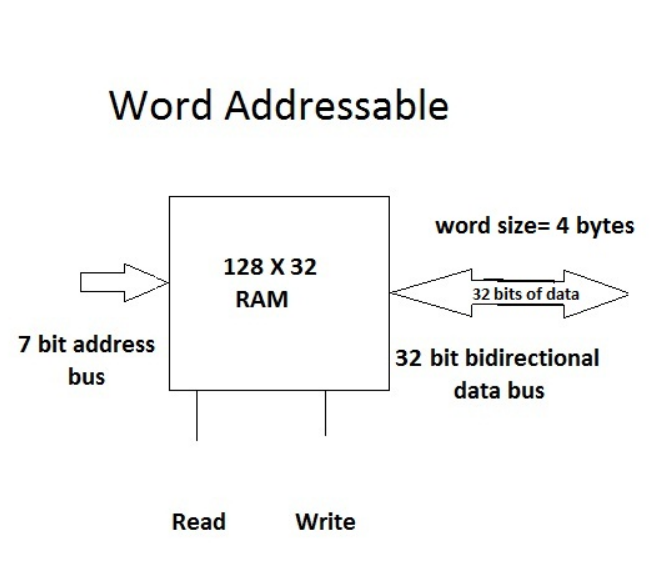

先看看内存是怎么组织的。LPDDR 的内存不是一整块，而是被组织成若干条独立的 16-bit 通道。器件位宽常见三种：x16（1 通道）、x32（2 通道）、x64（4 通道），每条通道有自己的命令/地址（CA）与数据（DQ）引脚[60]。

这个设计直接决定了带宽的算法：通道数 × 每通道带宽 = 整机名义带宽。所以手机上的"位宽"通常不是指单条 64-bit 总线，而是多条窄通道并行。

LPDDR5-6400 的单通道带宽是 12.8 GB/s，LPDDR5X-8533 是 17.1 GB/s[69][73]。一颗用 x64（4 通道）LPDDR5X 的器件，名义带宽就是 17.1 × 4 ≈ 68 GB/s。

把内存理解成"若干条窄通道并行"而不是"一条宽总线"，是读懂移动端带宽的第一道门槛。这个理解会直接影响后面所有换算：位宽不再是一个数，而是每通道位宽与通道数的乘积，漏乘通道数会让估算差出好几倍。

4.3 公式或参数逐项释义：代际参数与换算

注意这张表只列单通道带宽。厂商宣传里的"整机带宽"通常已经乘过通道数，两者相差数倍，比较时务必对齐口径。

这张表只列单通道带宽，因为厂商宣传里的"整机带宽"通常已经乘过通道数。两者相差数倍，比较时务必先对齐口径——这是跨厂商规格对比里最容易出错的一处，也是最容易被误读成"某家更快"的一处。

4.4 原理与概念：为什么持续吞吐追不上名义值

先看看为什么拿不满。名义带宽是理想条件下的上限。实际跑起来，有三件事会把它吃掉。

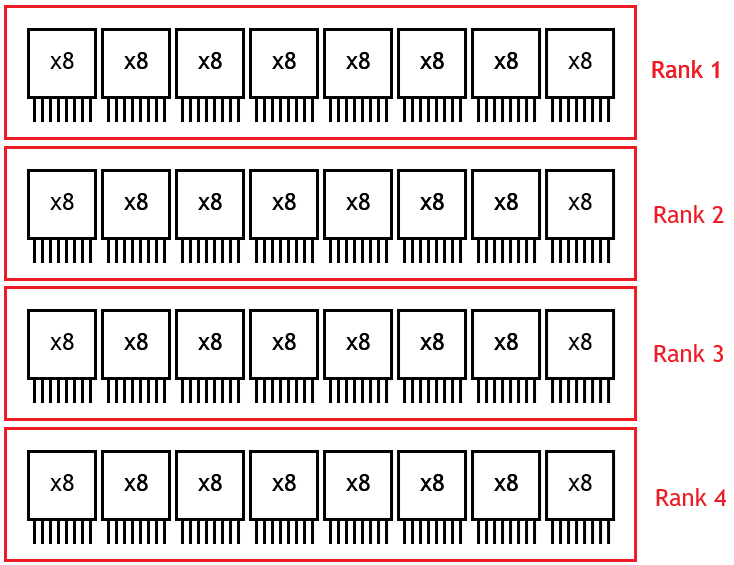

第一件是 bank 冲突。LPDDR5 的不同 bank 模式（16B / BG / 8B）与 burst 长度（BL16 / BL32）会改变并行度；访问模式与 bank 组织不匹配时，吞吐明显下降[66]。

第二件是刷新。DRAM 需要周期性刷新以保持数据，刷新期间该 bank 无法服务请求。容量越大、刷新开销越显著。

第三件是读写切换。总线在读写之间切换需要周转时间，渲染负载恰恰是读写交替的典型模式。

三件损耗的来源不同，但对应用的影响是叠加的：bank 冲突来自访问模式与组织形式不匹配，刷新是 DRAM 的物理必需，读写切换则是渲染负载的固有特征。好消息是它们都能通过访问模式调整部分缓解；坏消息是任何一项都无法完全消除。

4.5 实现与配置：PoP 封装的物理意义

说白了，移动端常见的做法是把 LPDDR 直接堆叠封装在 SoC 上方（Package on Package, PoP）[73]。这样做省掉了长距离 PCB 走线，缩短了信号路径。

对带宽的影响是双向的：好处是延迟更低、信号完整性更好；代价是散热相互耦合——内存的发热会直接传到 SoC 上，这也是第 4 篇要处理的问题之一。

封装形式听起来与带宽无关，但它同时决定了信号路径长度与散热耦合方式。移动端之所以愿意接受散热耦合这个代价，看中的正是毫米级走线距离带来的延迟收益——这是一次用热换取时间的交换，后面第 4 篇会看到它的后果。

4.6 公式或参数逐项释义：三个必须记住的量级

量级一 · 5 GB/s：典型嵌入式设备的可用带宽[1]。这是本篇所有账本的预算上限。

量级二 · 100 GB/s：典型桌面 GPU 的带宽[1]。记住它是为了理解"为什么桌面做法不能照搬"。

量级三 · 100 pJ/byte：DDR 访问能耗[4]。记住它是为了把字节换算成毫瓦。

5、100、100 这三个数字建议直接记住：第一个是预算，第二个是对照，第三个是换算系数。本篇后面所有的估算，都可以只用这三个数加上基本的乘除完成——不需要记住任何具体芯片的参数，也能判断一个方案的量级是否合理。

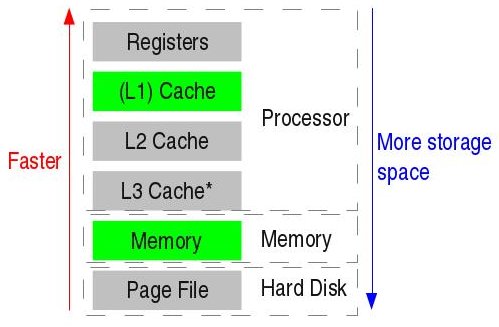

4.7 效果与量化：延迟与带宽是两个约束

这两个概念经常被混为一谈，但它们的解法完全不同。

带宽不够的表现是吞吐上不去：单元数量够、每次都能拿到数据，只是单位时间拿得太少。解法是减少总搬运量——这就是本篇后面四章在做的事。

延迟太高的表现是等待：每次访问都要等很久，但总吞吐可能并不饱和。解法是提高并行度（更多在途请求）或改善局部性。

移动端的问题是两者同时紧：带宽预算小，而延迟又因为内存子系统相对简单而偏高[66]。这意味着"用更多在途请求掩盖延迟"这条桌面上的常用手段，在移动端会先撞到带宽墙。

4.8 源码与数据链接

• LPDDR5 物理结构与通道定义：systemverilog.io 教程[60]
• LPDDR5/5X 参数与每通道带宽：techyorker 对比表[69][73]
• LPDDR5 实际性能（bank 模式与 burst 长度的影响）：arXiv 2209.14756[66]
• 嵌入式与桌面带宽量级：Arm 会议材料[1][2]

4.9 这一章留下的问题

内存给的上限量出来了，账本也摊开了。接下来的四章要把四类手段逐一算清：每一类到底能从那 2.1 GB/s 里拿掉多少。 先从最轻的一类——改数据格式——开始。

三、手段甲：纹理压缩

5.1 一句话点题

下面我们开始看第一类手段。纹理压缩是降读带宽最直接的一招，但它不是"选个格式"那么简单——块尺寸、位宽、画质、平台兼容性四件事互相牵制。

纹理压缩是降读带宽最直接的一招，但它不是"选个格式"那么简单。块尺寸、位宽、画质、平台兼容性四件事互相牵制，任何一个选择都会在另外三个上留下代价，所以判断标准不是"哪个压缩率最高"，而是"在我的内容上哪一档的代价可以接受"。

5.2 原理与概念：块压缩在做什么

先看看基本思路。纹理压缩的核心是分块编码：把纹理切成固定大小的块（例如 4×4 或 6×6 个纹素），每块用固定字节数编码。这样做有三个好处：解码不需要查表所以硬件可以并行；每个纹素的字节数固定所以带宽可预测；块独立所以随机访问不需要额外的依赖。

代价是画质。块越小，块内纹素的相似性要求越低，画质越好，但每纹素字节数越高。块尺寸就是画质与带宽之间的旋钮。

未压缩的 RGBA8888 纹理是 32 bpp（每像素 4 字节）。Arm 给出的压缩链是：24 bpp 的原图 → ASTC 8 bpp → ASTC 3.56 bpp[9]。位宽降了一个数量级，读取时搬运的字节数随之下降。

5.3 公式或参数逐项释义：块尺寸与位宽的对应

先看看这张表。ASTC 的块尺寸谱系很宽，位宽随块尺寸下降：

数据来自 NVIDIA 的 ASTC 说明[47]。这张表是本篇最实用的一张——它把"我要省多少带宽"直接翻译成"我该选哪个块尺寸"。

选择原则很简单：主体材质（角色、近景、UI）用 4×4 到 6×6；远景地形与道具用 8×6 或更低。ASTC 的灵活性正在于此——同一张图集里可以按感知重要性混用不同块尺寸。

和 ETC2 对比时，收益是可量化的：ASTC 5×5 相比 ETC2+EAC(RGBA) 在同等画质下，纹理占用小约 24%、读带宽少约 11%、每帧能耗低约 10%[10]。

这张表是本篇最实用的一张：它把"我要省多少带宽"直接翻译成"我该选哪个块尺寸"。实际项目里的做法通常是按材质重要性分档，而不是整包统一成一个尺寸——主体材质保留高精度，远景与道具才压到低档，这样画质损失集中在观众不会细看的地方。

5.4 实现与配置：格式选型与回退链

下面我们开始谈选型。跨平台发布时的格式选择，本质上是一张兼容性矩阵：

判断逻辑是：先看目标设备是否全覆盖 ASTC，是则统一用 ASTC；否则按设备能力分档打包。 注意 ETC2 在 OpenGL ES 3.0 上是强制支持的，所以它是最安全的兜底档。

除了静态打包，还有一条路是运行时压缩。天美在 GDC 讲《三角洲行动》时提到一个具体做法：移动端虚拟纹理为降带宽与发热，在运行时用像素着色器把数据压成 ASTC 4×4 或 6×6，压缩结果写入 128-bit 的整数纹理后再转成压缩纹理[85]。

这条路的价值在于自适应——同一份资产可以按设备档位选择压缩比。代价是压缩本身要花算力和一次额外的读写，所以它只在"资产体积远大于算力余量"的场景划算。

5.5 效果与量化：能耗与收益

纹理压缩的收益不止带宽，还有能耗。Arm 给出过一组每帧能耗对照：未压缩 3D 纹理 4.17 mJ/帧，ASTC 4×4 降到 1.00 mJ/帧，ASTC 5×5 进一步降到 0.93 mJ/帧；对应的内存占用下降约 90%、带宽下降约 38%[9]。

按 100 pJ/byte 的换算口径[4]，带宽每降 1 GB/s，在 60fps 下相当于每秒省下 6 × 10¹⁰ 字节的搬运，折合约 6 W·s/s 的等价能耗量级——这个数字看起来很大，是因为它把"减少的字节数"全部按 DDR 访问计了价；实际收益要按真实流量占比打折。

预算估算的方法很直接：先把场景里所有纹理的日均可见面积与 LOD 分布列出来，再乘上各自格式的 bpp，就能得到纹理读带宽的量级。 麻烦的不是算法，而是"日均可见面积"这个数——它需要跑起来才知道，这也是第 9 章讲测量的原因。

纹理压缩与 mipmap 是配合关系而非替代关系：压缩降低单次读取的字节数，mipmap 降低读取的次数与层级。两者叠加才能拿到数量级的改善。

5.6 源码与数据链接

• ASTC 块尺寸与位宽表：NVIDIA《Using ASTC Texture Compression for Game Assets》[47]
• ASTC 压缩链与能耗：Arm《What Makes ASTC Special》[9]
• ASTC 与 ETC2 的量化对比：Arm《Getting the Most Out of OpenGL ES》[10]
• PVRTC 的最低 2 bpp 与缓存效率：Imagination 文档[23]
• 运行时 ASTC 压缩的真实案例：GDC《三角洲行动》跨平台技术分享[85]

5.7 这一章留下的问题

纹理压缩动的是"读的数据格式"。但账本里最大的一笔是附件，而附件的读写模式与纹理完全不同——它是整块全分辨率写、再整块全分辨率读。有没有针对附件的压缩方案？ 下一章看厂商给出的三套答案。

四、手段乙：帧缓冲压缩

6.1 一句话点题

下面我们开始看第二类手段。帧缓冲压缩和纹理压缩是两条独立的路径：它压的是渲染过程中生成的图像，而不是预先打包的资产。

帧缓冲压缩与纹理压缩是两条独立的路径：它压的是渲染过程中生成的图像，而不是预先打包好的资产。这一点决定了它的启用条件与失效模式都与纹理压缩完全不同，也决定了它不能被写进资产管线，只能在运行时由驱动与配置共同决定。

6.2 原理与概念：AFBC 与 AFRC

先看看 Arm 这一路。AFBC（Arm Frame Buffer Compression）是无损压缩，针对帧缓冲与中间渲染结果，在内容合适时平均可降低 50% 以上的带宽[11][12]。它是无损的，所以压缩率完全取决于数据模式：某些规整的数据模式能压到 20% 以下，而遇到高频噪声这类"坏"模式，压缩率可能接近 1（即完全不压）[11]。

Arm 后来补了一个有损版本 AFRC（Arm Fixed-Rate Compression）：视觉无损、比特率固定，应用可以通过 VK_EXT_image_compression_control 选择压缩比，档位从 3:2 到 4:1[17]。

两者的取舍很清楚：AFBC 压缩率上限更高但不保证；AFRC 保证压缩率且带宽可预测，代价是引入不可逆的画质损失。选哪一个取决于这一帧的画质余量：带宽已经紧张到必须精确控制时，AFRC 的定比特率更好用；内容本身规整、压缩率能跑高时，AFBC 的无损路径更划算。两种方案在同一台设备上可以按附件分别选择。做带宽预算时，AFRC 更好算账。

6.3 原理与概念：UBWC 与 PVRIC

UBWC（Universal Bandwidth Compression）是 Qualcomm 的方案，A5x 之后的 GPU 全系支持[18]。它的特点是跨模块：不只服务 GPU，还覆盖显示、视频、相机等模块。这个覆盖面是它的关键价值——一个 SoC 里，GPU 只是内存的几个大户之一，如果压缩格式不统一，模块之间的数据交接就要走未压缩路径。

PVRIC 是 Imagination 的图像压缩方案，与 PVRTC（纹理）和 PVRGC（几何）合成 PVR3C 三重压缩体系[22]。三家厂商的方案在目标上完全一致，但格式互不兼容——这是跨厂商发布时的硬约束。

6.4 公式或参数逐项释义：压缩比对有效带宽的影响

有效带宽的换算式很直接：

有效带宽 = 名义带宽 × 压缩比

假设整机名义带宽 68 GB/s，附件流量占总量的 60%：

也就是说，2:1 的附件压缩，等于把整机带宽提高了 60%。 这解释了为什么厂商愿意为压缩投入专门的硬件面积。

换算式看起来过于简单，但它的用途很明确：把"压缩比"这个技术参数翻译成"等效带宽"这个工程结论。做方案评审时，后者才是能与预算对话的语言——没有人会为"压缩比 2:1"批预算，但"等效带宽提升 60%"能直接对上资源。

6.5 实现与配置：启用条件与失效模式

说白了，帧缓冲压缩不是"打开就好"，它有明确的前提条件。

条件一 · 附件不能被 CPU 读取。 压缩格式是 GPU 私有的，一旦 CPU 需要映射读取该附件，驱动就必须先解压或回退到未压缩路径。

条件二 · 图像必须按照驱动期望的方式创建。 部分平台需要显式标注用途与内存属性，否则驱动不会启用压缩。

条件三 · 数据模式不能太"坏"。 大量高频噪声的画面（粒子、抖动、屏幕空间噪声）会让无损压缩率趋近于 1。

启用帧缓冲压缩有三条硬前提，任何一条不满足，收益都会归零。其中最容易踩的是第一条：只要有一段调试代码去映射读取了颜色附件，整条压缩路径就会静默退回未压缩——不报错、不警告，只是白改一场。

6.6 效果与量化：收益量级

把这一章的收益落到账本上：以第 1 章的 1080p 基准场景为例，附件流量约 22 MB/帧，占总量 35 MB 的 63%。

按 60fps 折算，AFBC 一项就能把总流量从 2.1 GB/s 压到约 1.44 GB/s，省下约 0.66 GB/s；再按 100 pJ/byte 换算，相当于约 40 mW 的系统级功耗[4]。

把压缩收益落到具体账本上，才能判断它值不值得做。附件占总量六成以上，所以附件压缩对总流量的杠杆明显高于纹理压缩——这是四类手段排序里的关键一手，也是本篇反复强调"先看账本再选手段"的原因。

6.7 源码与数据链接

• AFBC 的 50% 平均降幅与数据模式依赖：Arm《ARM's New Mali》[11]、arm.com AFBC 页面[12]
• AFRC 压缩比档位与扩展名：Arm @ Vulkanised 2023[17]
• UBWC 的跨模块覆盖：Qualcomm 文档[18]
• PVR3C 三重压缩体系：Imagination 文档[22]

6.8 这一章留下的问题

压缩的收益是可预期的"按比例打折"。但还有一类手段，它不改数据格式，而是让数据根本不需要被搬运——这一类省下的不是比例，而是整笔流量。下一章看它。

五、手段丙：结构与附件

7.1 一句话点题

下面我们开始看第三类手段，也是收益最大的一类。它省下的不是比例，因为省下的不是比例，而是整笔流量。它不改数据格式，改的是数据需不需要被搬。

这一类手段收益最大，因为它省下的不是比例，而是整笔流量。代价是它对通道结构的改动最深，通常需要重排渲染流程，而不是加几行配置就能生效——所以它往往要等到项目中期、管线稳定之后才做得动。

7.2 原理与概念：附件的生命周期

先看看附件的寿命。一个附件的生命周期有三段：被创建、在渲染中被读写、结束时是否需要保留。

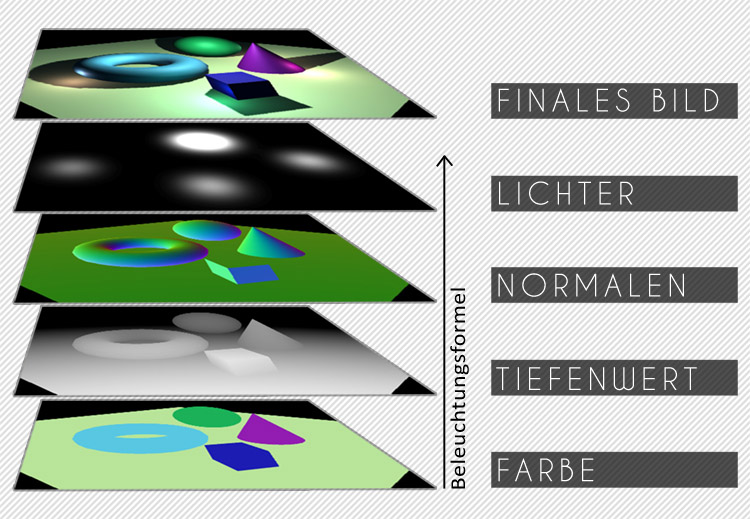

绝大多数附件属于"用完即弃"：深度缓冲在通道结束后就没用了；G-Buffer 在光照算完之后也没用了；MSAA 的多重采样附件在 resolve 之后就没用了。但在传统的做法里，它们每一段都要经过主存。

Vulkan 给了两个明确的工具来避免这件事[27]：

工具一 · 瞬态附件。给图像加上 VK_IMAGE_USAGE_TRANSIENT_ATTACHMENT_BIT，并把它分配到带 VK_MEMORY_PROPERTY_LAZILY_ALLOCATED_BIT 属性的内存上。这样GPU 可以完全不为它分配系统内存——数据只存在于片上[27]。

工具二 · 存储操作。给附件指定 STORE_OP_DONT_CARE，表示通道结束后不需要把内容写回主存[27]。

两者配合起来，一个深度附件可以从"写一次、可能读一次、再写回一次"变成"只在片上存在"。省下的不是某个百分比，而是整整两次跨芯片搬运——这也是本篇五类手段里收益最直接的一处。

7.3 公式或参数逐项释义：存储与加载操作的组合

attach 的加载与存储操作一共四种组合，代价差别很大：

选错组合会白搬一整份附件。以 1080p RGBA32 为例，多一次不必要的读写就是 16.6 MB/帧，60fps 下约 1 GB/s[27]。

四种组合的差别不在功能，而在流量。选错组合不会报错、不会画错，只会白搬一整份附件——这类"静默浪费"正是账本要解决的问题：它不会以 bug 的形式出现，只会以功耗与发热的形式慢慢显形。

7.4 原理与概念：subpass 合并的条件与反直觉结论

好了，当多个 subpass 之间只有帧缓冲局部依赖时，驱动可以把它们合并成一个硬件通道，中间数据全程留在片上，不落到外部内存[27][29]。

判定的方法是：如果两个 subpass 之间的数据传递是"同一个像素位置、同一个 tile 内"的，就具备合并条件。Vulkan 提供了 VK_EXT_subpass_merge_feedback 扩展，应用可以查询驱动是否真的合并了——这一点很重要，因为合并不保证发生，它是实现相关的[27]。

Qualcomm 侧的数据是：正确配置后 subpass 链合并，frametime 可提升 10% 以上，具体取决于链的复杂度[19]。

Arm 在 GDC2017 上给过一个更夸张的实测：在 Galaxy S7（Exynos）上，4096×2048 分辨率，把 G-Buffer 与光照融合后，帧率提升约 30%、带宽下降约 80%[5]。

但这里有一个反直觉结论，值得单独记住。 Arm 专门写过一篇来纠正它：合并几乎总能省带宽，但不一定更快——除非应用确实受带宽限制。在受算力限制、或较老的 GPU 上，合并后的性能甚至可能略降[15]。

优化的是带宽，不是时间。 如果不先确认瓶颈在带宽，这个改动可能白做。

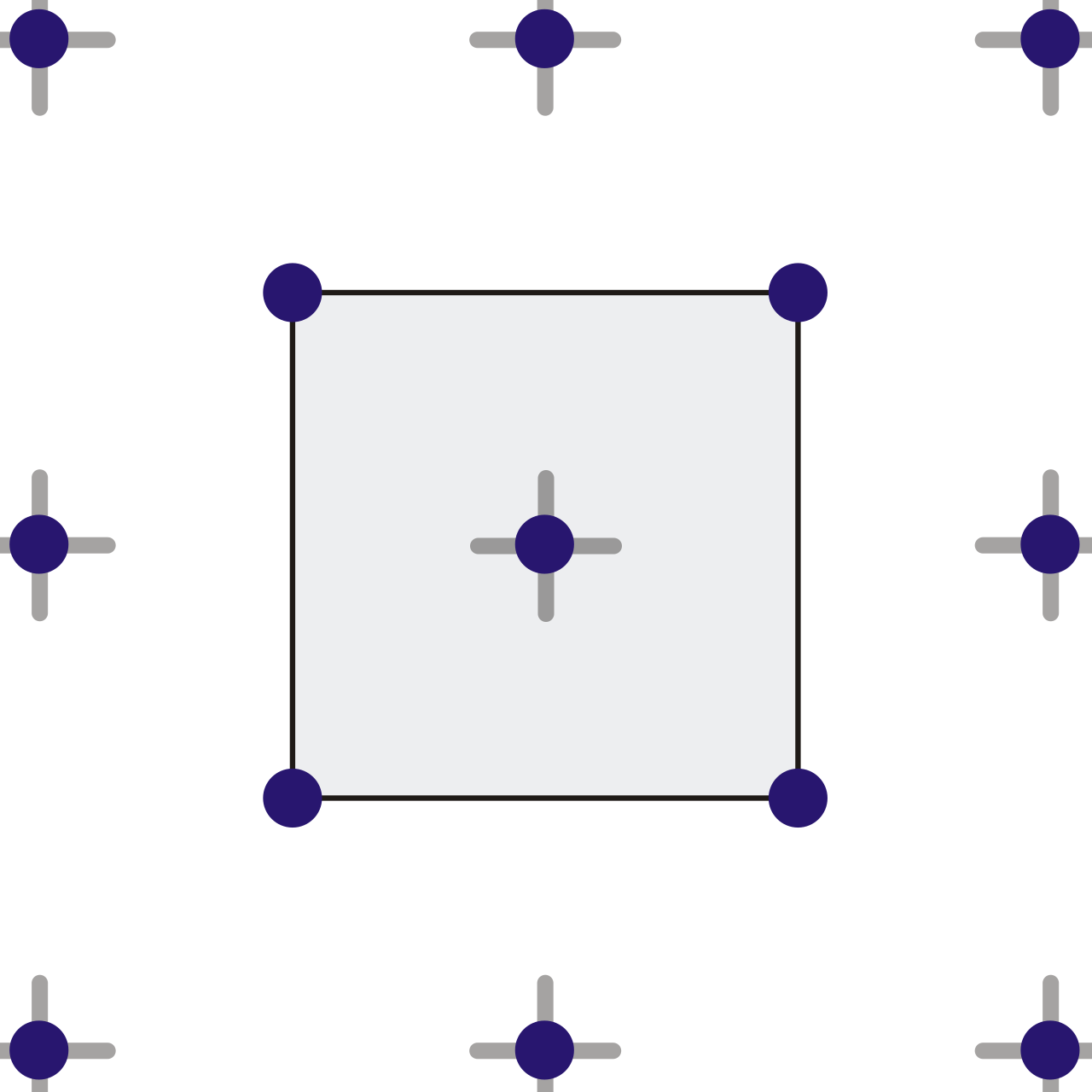

7.5 实现与配置：resolve 时机与像素本地存储

MSAA 的 resolve 时机是一个典型例子。Arm 的实测结论是：让 MSAA 在写回时 resolve，带宽影响很小；一旦改用 vkCmdResolveImage 单独做一次 resolve，就引入了一个独立的通道，带宽显著上升[7]。

同一件事，两种写法，流量差一整份附件。

Pixel Local Storage（PLS） 是另一种结构性手段。它让片元着色器把中间数据留在片上，避免 G-Buffer 走主存。Arm 给出的量化是：平均每帧省下 60 MB 带宽[4]。按 100 pJ/byte、30fps 折算，系统级省 约 180 mW[4]——这是本篇最硬的一条"字节 → 功耗"因果链。

7.6 效果与量化：结构性收益的排序

把这一章的收益放在一起：

这一类的收益量级明显高于压缩类，原因在于它把整笔流量变成了零，而不是把一笔流量打折。

把这一章的四个手段放在一起看，量级都在"几十个百分点"这个级别，明显高于压缩类。但它们的前提也最严格：必须先把渲染流程排对，否则配置写了也不生效；这也是为什么把它排在压缩类之前讲，而不是之后。

7.7 源码与数据链接

• 瞬态附件、惰性分配与存储操作：Vulkan《Tile Based Rendering (TBR) Best Practices》[27]
• subpass 合并的条件与 VK_EXT_subpass_merge_feedback：同上[27]；Vulkan subpasses 样例[29]
• 合并的反直觉结论：Arm《Vulkan subpasses: the good, the bad, and the ugly》[15]
• Qualcomm 侧的 frametime 数据：Qualcomm Adreno Best Practices[19]
• G-Buffer 融合与 PLS 量化：Arm GDC2017《Vulkan Multipass》[5]、《Achieving Console Quality Games on Mobile》[4]
• MSAA resolve 时机：Arm @ SIGGRAPH 2020[7]

7.8 这一章留下的问题

四类手段讲完了三类。最后一类不动数据、也不动结构，它改的是采样方式——同样一张纹理，怎么采样决定实际读多少字节。它的收益不如结构性手段，但配置最轻。

六、手段丁：采样侧

8.1 一句话点题

这一类是唯一"改配置就见效"的：同一份资产，采样策略不同，实际搬运量可能差一个数量级。

先看看最后一类手段。它是唯一"改配置就见效"的：同一份资产，采样策略不同，实际搬运量可能差一个数量级。它的收益不如前面两类，但上手成本也最低，适合作为优化流程的第一步——先用它把明显的浪费挤掉，再投入改造结构的成本。

8.2 原理与概念：mipmap 与 LOD 选择

先看看 mipmap 是什么。它是一系列逐级降分辨率的纹理副本，合起来叫 mipmap 链[38]。渲染时硬件根据片元在屏幕上的纹理空间占用，从链里挑一个合适的层级（LOD）来采样。

作用在带宽上非常直接：远处物体在屏幕上只占几个像素时，不需要读原分辨率的数据。 一张 1024×1024 的纹理，若物体只占 8×8 像素，直接从 mipmap 链里取 8×8 那一级，读取量下降两个数量级[38]。

LOD 偏置（LOD bias）是一个容易上手的调试旋钮：往正方向偏会让硬件选更小的层级，带宽下降但画质变软。它的实际取值需要按场景内容调，不是常数。需要注意的是，偏置施加在硬件选择层级之前，因此它会同时影响画质与读取量——调它等于在两者之间快速移动，而不是免费地降低开销。

8.3 公式或参数逐项释义：各向异性过滤的代价

各向异性过滤（anisotropic filtering）解决的是斜视角下纹理模糊的问题：沿主方向做多次采样再混合，档位表示采样次数。

代价直接与档位成正比：AF4x 是 4 次采样，AF16x 是 16 次。在被过滤的纹素上，读取量按档位放大。

这里必须提醒一句：中文社区里流传的"8x 各向异性性能损耗 15%、锐度提升 300%"之类的数字，找不到任何厂商数据支撑，本篇不予引用。 能确认的只有方向性结论：档位越高、读取越多、斜视角画质越好；具体数值必须在目标设备上实测。

8.4 实现与配置：纹理串流的内存预算

引擎层的做法是把"读多少"变成一个由预算反推的问题。Unity 的纹理串流系统用一个内存预算控制所有纹理的总占用，超出时自动降低 mipmap 级别[42]；Unreal 的纹理串流同样按池大小（PoolSize）与优先级决定哪些纹理降级、降几级[44]。

这个机制对带宽的意义是间接但真实的：降低 mip 级别既减少常驻内存，也减少采样时的读取量。两边收益同向，所以它是引擎默认开启的功能。

配置时的检查清单：

• 是否所有 3D 场景纹理都启用了 mipmap（UI 与 2D 精灵通常不需要）[38]
• 各向异性档位是否与目标设备档位匹配（低端机不要给 AF16x）
• 纹理串流的内存预算是否与实际设备内存档位对应
• 是否存在 mipmap 链被截断的情况（只生成到某一级）

8.5 效果与量化：可观测的四个指标

这一类的好处是完全可观测。Android GPU Inspector 的纹理带宽视图直接给出四个计数器[36]：

"非基础级别百分比"是这里面最有信息量的一个：如果它接近 0，说明几乎所有采样都落在最高分辨率那一级——mipmap 形同虚设，前面所有的降带宽努力在这一项上都没兑现。

Arm 的 Mali 计数器体系同样覆盖外部内存带宽、缓存效率与内存系统停顿[43]，L2 缓存读查找与外部内存读的比例可以直接反映缓存效率。

采样侧手段的收益量级不好给单一数字——它高度依赖内容。可以确定的排序是：它低于结构性手段与压缩类，但配置成本也最低，而且是唯一不需要改资产管线就能拿到的收益。

8.6 源码与数据链接

• mipmap 与 LOD：Android 官方《纹理》文档[38]
• 纹理串流的内存预算：Unity 纹理串流文档[42]、Unreal 纹理串流文档[44]
• 纹理带宽计数器：Android GPU Inspector《分析纹理内存带宽用量》[36]
• Mali 计数器体系：Unity Mali GPU 计数器参考[43]

8.7 这一章留下的问题

四类手段的量级都出来了，但前面每一章都在讲"能省多少"，没有讲"怎么配"。下一章把 Vulkan 与 Metal 两侧的具体配置项列成清单，并标注每一项对应账本里的哪一笔。

七、实现与配置

9.1 一句话点题

前面六章讲的是"能省多少"，这一章讲"怎么配"。每个配置项都标注它对应账本里的哪一笔。

好了，前面八章讲的是"能省多少"，这一章讲"怎么配"。每个配置项都会标注它对应账本里的哪一笔——先确认瓶颈落在哪一笔，再改对应那几项；否则很容易改了一堆配置而账本纹丝不动，最后既浪费了时间，也动摇了对方法本身的信心。

9.2 原理与概念：配置项与账本的对应关系

说白了，配置不是清单式地"全开就好"，每一项都有它要解决的那一笔账。对应关系是这样的：

先确认瓶颈落在哪一笔，再改对应那几项——否则很容易改了一堆配置，账本纹丝不动。

这张对应表是本篇从"原理"过渡到"工程"的关键。它把前六章的机制结论压缩成一句可执行的话：账本上的哪一笔出问题，就去查对应的那几项配置。有了这张表，配置项就不再是一份需要背下来的清单。

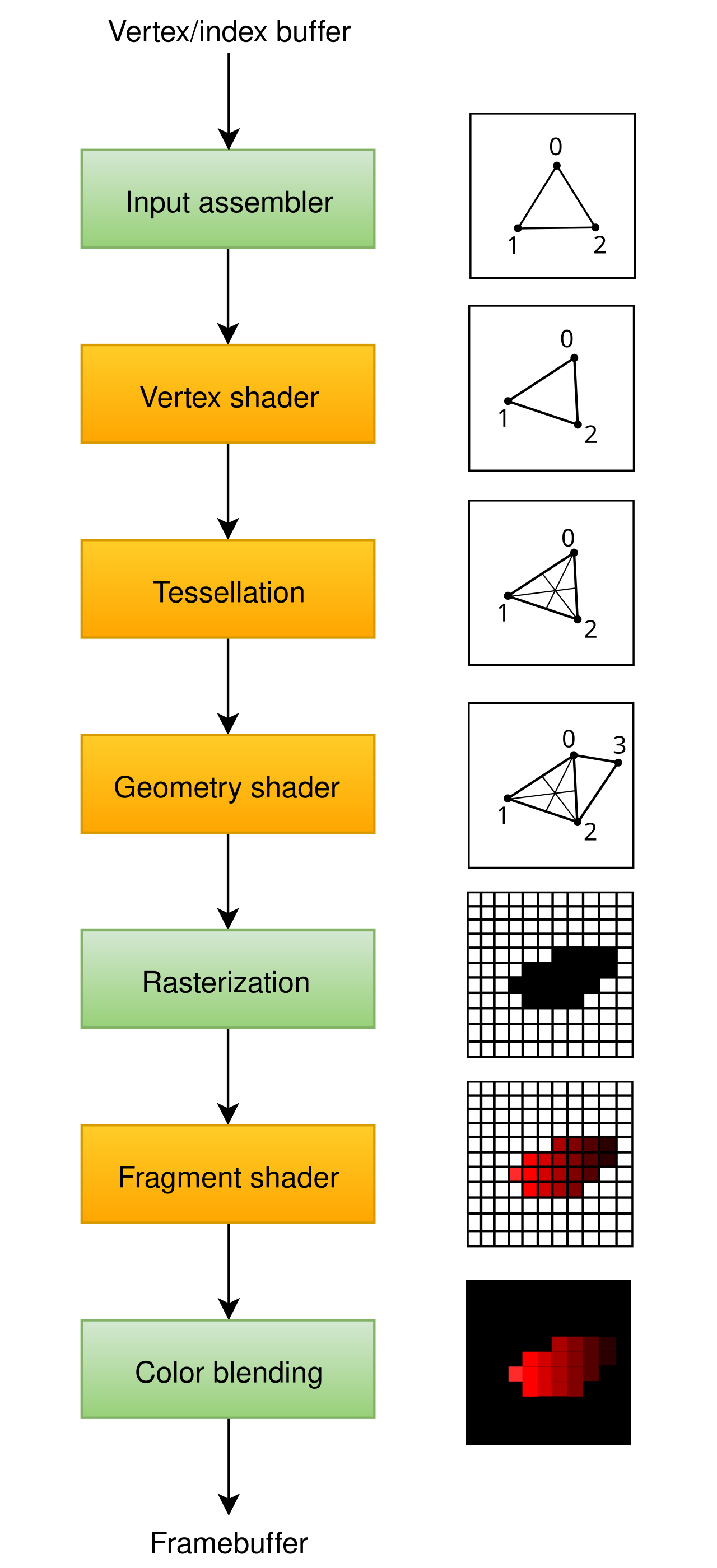

9.3 公式或参数逐项释义：Vulkan 侧配置清单

先看看 Vulkan 这一侧。以下是与本篇主题直接相关的配置项：

伪代码骨架：

// 附件创建时标注瞬态与惰性分配
VkImageCreateInfo color = {
  .usage = COLOR_ATTACHMENT | TRANSIENT_ATTACHMENT_BIT,   // 【1】不落主存
  .format = FORMAT_R8G8B8A8_UNORM,
};
allocate(color, { LAZILY_ALLOCATED_BIT });                // 【2】惰性分配

// 深度附件：清空 + 不保留
depth.loadOp  = CLEAR;                                     // 【3】不读上一帧
depth.storeOp = DONT_CARE;                                 // 【4】不写回

// 通道依赖按区域声明，给驱动合并的机会
dependency.srcSubpass = 0; dependency.dstSubpass = 1;
dependency.srcStageMask = COLOR_ATTACHMENT_OUTPUT;
dependency.srcAccessMask = COLOR_ATTACHMENT_WRITE;
dependency.dependencyFlags = BY_REGION;                    // 【5】可合并

// 提交后验证是否真的合并
submit();
getSubpassMergeStatusEXT(...);                             // 【6】不是猜的

下面对【2】特别说明：LAZILY_ALLOCATED 需要与 TRANSIENT_ATTACHMENT_BIT 同时使用才生效——单独声明惰性分配，驱动会忽略。这一点在规范里有明确要求[27]。

这份清单只收录与本篇主题直接相关的配置项，不追求完整。每一项都给了对应的账本条目与规范出处，读者可以按自己的瓶颈逐项核对，而不必通读规范——这也是本篇用变体 B 呈现的原因：给出可核对的具体做法，而不是堆砌代码。

9.4 实现与配置：Metal 侧配置清单

Metal 侧的对应能力分散在附件描述与纹理创建上：

Apple 在 WWDC 2020 给过一个与本篇直接相关的测量方法：用 GPU 计数器测光栅化像素数、片段着色器调用数、实际存储的像素数、Pre-Z 测试失败数，并由此算出 overdraw[41]。这条路径把"账本里的 overdraw 那一笔"变成可读的数。

9.5 实现与配置：生效前提与失效模式

配置写了不等于生效。四个常见前提：

前提一 · 附件不能被 CPU 读取。一旦 CPU 需要映射读取压缩或瞬态附件，驱动会回退到普通路径。

前提二 · 附件的用途与内存属性要匹配。TRANSIENT_ATTACHMENT_BIT 不能与 SAMPLED 或 STORAGE 同时声明。

前提三 · subpass 合并不保证。必须用 VK_EXT_subpass_merge_feedback 查，或者用计数器间接验证[27]。

前提四 · 旧设备会静默忽略。扩展不在时，配置被忽略而不会报错——这类"静默失效"是排查中最费时间的。

验证步骤建议固定下来：先查扩展支持 → 再查运行时是否真的合并/压缩 → 最后用带宽计数器确认外部流量下降。三步都过，才算配置生效。

配置写了不等于生效，这是移动端图形调试里最耗时的一类问题。更麻烦的是失效往往是静默的：不报错、不警告，只是收益没有出现。所以验证步骤必须固定下来，把"查到扩展支持"与"确认运行时真的生效"当成两个独立动作。

上面这四条前提里，前两条是硬性约束、改不了，后两条可以通过扩展查询与计数器间接确认。把这四条当成一张检查清单，可以在动手之前先判断某项配置在这台设备上是否可能生效——省掉一轮注定拿不到收益的验证。这一步花的时间，通常比事后排查静默失效要少得多。

9.6 效果与量化：逐项收益的归属

把配置清单回填到账本上，可以估出各项的收益区间：

这张表把配置组回填到账本上，给出的是区间而不是确定值。原因是每一项的实际收益都取决于内容与驱动实现，区间比点估计更接近工程现实——汇报时给出区间并说明依据，比给一个精确但无法复现的数字更可信。

9.7 源码与数据链接

• 附件与 subpass 配置：Vulkan TBR Best Practices[27]
• AFRC 与 VK_EXT_image_compression_control：Arm @ Vulkanised 2023[17]
• Metal 侧计数器方法：Apple WWDC 2020[41]
• MSAA resolve 时机：Arm @ SIGGRAPH 2020[7]

9.8 这一章留下的问题

配置清单有了，各项收益区间也有了。但这些区间能直接相加吗？把四类手段全开，总收益是四者之和，还是远小于之和？下一章算这笔总账。

八、效果与量化：四类手段的收益排序

10.1 一句话点题

好了，四类手段的收益不在一个量级上。这一章把它们放在同一把尺子上排序，并完成字节到功耗的换算。

四类手段的收益不在一个量级上。这一章把它们放在同一把尺子上排序，并完成一次换算——把省下的字节折算成毫瓦。这才是本篇与系列主题真正接上的地方：账本解释的是数字，毫瓦解释的是为什么要为这些数字付出工程成本。

10.2 效果与量化：收益量级排序

按第 1 章的 1080p 基准场景（总流量约 2.1 GB/s），四类手段的收益量级如下：

排序的规律很清晰：改结构 > 改格式 > 改采样。原因是结构性手段省的是整笔流量，格式类省的是按比例打折，采样类省的是部分访问。

投入产出上，采样侧的门槛最低（改配置即可），结构性手段的门槛最高（要重排通道结构）。但从量级上看，结构性手段的收益是采样侧的数倍——先做结构，再做格式，最后调采样，是收益递减但成本也递减的合理顺序。

10.3 公式或参数逐项释义：字节到功耗的换算链

先看看这条换算链。它只有三步，但每一步都要写清口径：

① 省下的字节数 ΔB  = 优化前流量 − 优化后流量     （单位：字节/帧）
② 每秒省下的字节   = ΔB × 帧率                  （单位：字节/秒）
③ 省下的功耗       = 每秒字节数 × 100 pJ/byte    （单位：瓦）

以本场景为例：假设优化后总流量从 35 MB/帧降到 20 MB/帧，ΔB = 15 MB/帧，60fps 下每秒省 900 MB，折合 90 mW。

90 mW 看起来不多，但要放到正确的参照系里看：一台手机的整机功耗预算通常只有几瓦，而 DRAM 部分的预算常在数百毫瓦量级。省 90 mW 等于把这部分预算砍掉了一大块。

10.4 效果与量化：叠加效应与边界

好了，这里要泼一点冷水：四类手段的收益不能简单相加，因为它们作用在同一笔流量上：

• 附件压缩先把附件流量减半，再对附件做瞬态化，"再省 30%" 是基于已经减半后的基数；
• 纹理解析做压缩后，采样侧 LOD 优化的绝对收益也随之缩小；
• overdraw 降低会同时减少附件写入与纹理解析两边。

正确的算法是按顺序逐级施加，每一级基于上一级的结果：

最终约 −64%，而不是把四类的百分比相加得到的 −90% 以上。这个差距是很多优化汇报出错的根源。

再往下的边界是功耗与帧率的权衡：流量继续降，画质和功能的代价开始上升。这条曲线的拐点必须按产品定位来定，不是技术问题。

10.5 实现与配置：验证手段

账本上的数字必须能被测量验证，否则只是一份推演。三个层次的手段：

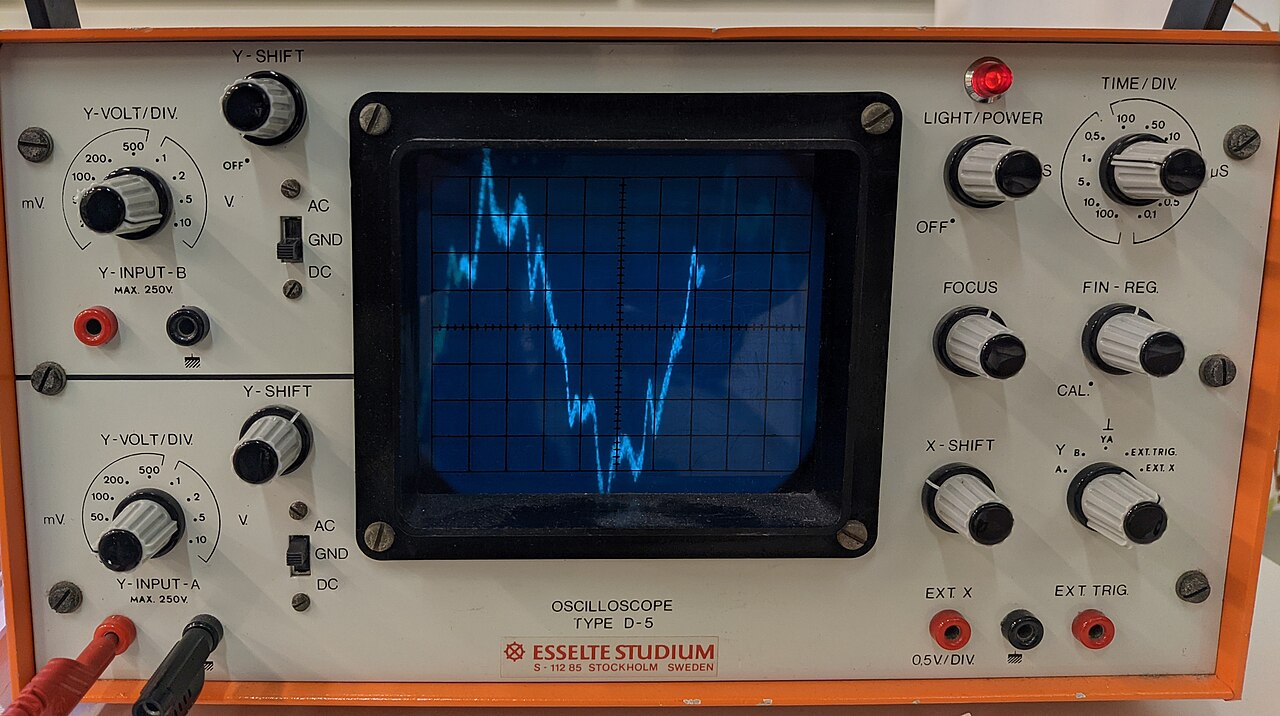

硬件仪器：功耗分析仪给整机功耗的绝对口径，是最终的裁判。示波器用来看瞬时的电流波动，判断是否存在峰值超标。

GPU 计数器：Android GPU Inspector 的纹理带宽视图[36]、Mali 计数器体系[43]、Apple 的 GPU counters[41]，给出各项流量的分解值。

红外热像：把功耗代价可视化。它不给出精确数字，但能快速定位热区，也能在汇报时说明问题。

账本上的数字必须能被测量验证，否则只是一份推演。三个层次的验证手段各有分工：仪器给绝对口径，计数器给分解值，热像给可视化——缺一项都不足以支撑结论，而三者方向不一致时，首先要怀疑的是测量方法。

10.6 效果与量化：本篇量化结论汇总

把全篇可核对的结论集中列在这里。凡标"机制上如此"的是厂商文档层面的必然结论，凡给数字区间的都标注了出处与测量条件。

这张表是全篇可核对结论的汇总，每一条都标注了来源类型。凡是给区间的，都说明了测量条件；凡是标"机制上如此"的，是厂商文档层面的必然结论，不依赖具体设备。读者可以只取其中与自己场景接近的几条使用。

10.7 源码与数据链接

• 全部量化来源见上方表格的编号引用，完整清单见文末"参考文献"
• 可复现的算例：本篇第 1 章的账本算式与第 10.3 节的换算链，均可按文中给出的公式重算

10.8 这一章留下的问题

账算完了，四类手段的收益也排出了序。但有一个现象从头到尾没有解释：同一台手机，跑分能到高帧率，持续运行十几分钟却掉下来。 那个问题的答案不在带宽，在功耗与散热——下一章交出去。

九、测量与验证

11.1 一句话点题

账本上的每一个数都要能被量出来。这一章给出可复现的验证方法，完整的测量协议留给第 7 篇。

好了，账本上的每一个数都要能被量出来，否则优化就只是推测。这一章给出可复现的验证方法，并把三种最容易误判的情形单独点出来——完整的测量协议留给第 7 篇，本篇只解决"怎么证明带宽真的省了"这一个子问题。

11.2 原理与概念：计数器与账本的对应

测量不是"打开 profiler 看哪个数字大"，而是每个账本条目都要找到对应的计数器：

没有对应计数器的条目，说明它量不出来——那就不要在结论里给它数字。

测量不是"打开 profiler 看哪个数字大"，而是每个账本条目都要找到对应的计数器。找不到对应计数器的条目，就不该在结论里给它数字——这是把推演与证据分开的关键，也是本篇坚持标注出处的延伸。

11.3 实现与配置：测量流程四步

下面我们开始走流程。第一步 · 固定基准场景。 分辨率、格式、内容、帧率、设备温度状态全部锁定。任何一项变了，前后数据就不可比。

第二步 · 采基线。 关掉所有待验证的配置，跑够时间采一组稳定的数据（不是一次采样）。

第三步 · 单变量改动。 一次只改一项配置，重采。同时改多项就分不清哪项起了作用。

第四步 · 交叉验证。 计数器给出的流量下降，要和仪器测到的功耗下降方向一致。两者矛盾时，先怀疑测量方法。

这四步中最容易被跳过的是第三步。一次改多项配置看起来省时间，实际上会让所有数据都失去归因能力：最后得到的只是一个"好像变快了"的印象，而无法回答"是哪一项带来的、还能不能再往前推一步"。

11.4 公式或参数逐项释义：基准场景的固定条件

本篇所有算例的基准条件如下，读者复现时应对齐：

换任一条件都会改变绝对数值。换基准不改变各项的相对量级排序——这是本篇结论可以跨场景使用的原因。

把基准条件写成表，是为了让读者能复现。换任一条件都会改变绝对数值，但不会改变各项的相对量级排序——这也是本篇结论可以跨场景使用的原因：你可以用自己的分辨率与格式重算一遍，排序仍然成立。

11.5 效果与量化：对照实验设计

先看看实验怎么设计。一个能说明问题的对照实验，至少要包含下面四组：

关键是 B 与 C 必须分开测，否则无法验证第 10.4 节的"叠加不可相加"。D 组用来验证逐级施加的模型是否成立。

关键在 B 组与 C 组必须分开测。把结构类与压缩类放在一起改，就无法验证第 10.4 节说的"叠加不可相加"，也就无法建立一个可用于预测的模型——而模型的价值正在于：还没动手，就能估出大概能拿到多少收益。

11.6 实现与配置：容易误判的三种情形

误判一 · 把降频率当优化成功。 带宽降了，帧率也降了——很可能只是 GPU 降频了，流量并没有真正减少。必须同时看频率。

误判二 · 采样时间窗口太短。 移动 GPU 的功耗与频率状态变化很快，一两秒的采样很容易采到瞬态。至少要覆盖完整的稳态区间。

误判三 · 忽略热状态。 冷机与热机的数据不可比。同一组实验应在相同的热状态下进行，或者在报告中注明热状态。

这三种误判有一个共同点：数据都是真的，结论是错的。避免的方法不是更仔细地看数字，而是同时记录那些能解释数字的旁证——频率、热状态、采样窗口长度。测量记录里少了这几项，事后几乎无法复盘。

11.7 源码与数据链接

• 纹理带宽计数器：Android GPU Inspector[36]
• Mali 计数器：Unity Mali GPU 计数器参考[43]
• overdraw 与 HSR：Apple WWDC 2020[41]

11.8 这一章留下的问题

测量方法有了。但这一篇只解决了"怎么证明省了带宽"，还有一个更大的问题没有回答：为什么省了带宽，持续运行仍然会掉帧？ 那个问题的答案在功耗与散热，下一篇处理。

十、结语：账算完了，帧率为什么还会掉

12.1 一句话点题

OK，这一篇把带宽的账从头算到尾。结语回到系列主线，并把下一个问题交出去。

这一篇把带宽的账从头算到尾。结语回到系列主线，并把这个账本解释不了的那个现象交出去——账算得再准，也只能说明"搬得少"，说明不了"为什么不掉帧"。

12.2 效果与量化：全篇账本回收

回到开篇那三个问题，逐条对答案：

一帧的字节从哪来？ 四类：附件读写、纹理解析、几何与缓冲、隐式流量。在 1080p 基准场景下约 35 MB/帧、2.1 GB/s，其中附件一项占 63%。

移动内存的物理边界在哪？ 由 LPDDR 的通道数与每通道位宽决定，名义带宽可由数据率乘以位宽算出；但持续吞吐因为 bank 冲突、刷新与读写切换，拿不到名义值。

四类手段各自能省多少？ 结构与附件 > 帧缓冲压缩 > 纹理压缩 > 采样侧。逐级施加后总流量约降 60%，而不是四者相加。

回看系列进度：前两篇「约束」「机制」已交付，本篇「账本」完成；剩下的第 4 篇《功耗与热》把字节账接到「每秒能分多少焦耳」这条线上，第 5~7 篇再分别讲取舍、新特性与测量。

12.3 三个还没解决的问题

问题一 · 带宽降了，帧率没涨。 这说明瓶颈不在带宽。判断瓶颈归属需要一套更系统的流程，本篇只给了带宽那一支。

问题二 · 帧率在持续运行中下降。 冷机跑得动、热机跑不动，与带宽关系不大——这是 DVFS 与温度墙的作用。

问题三 · 不同设备的收益不一致。 同一套优化在不同 SoC 上的收益差异很大，原因是压缩格式与内存子系统的实现各不相同。跨设备结论需要分别验证。

12.4 实现与配置：本篇结论的适用边界

本篇所有量化结论都有前提，离开这些前提就不成立：

• 基准场景是 1080p、RGBA8、overdraw 2.5、不含后处理；换场景数值会变
• 压缩收益取厂商官方数字，其测量条件未必与本场景一致
• 结构性手段的收益依赖驱动是否真的合并或启用压缩，必须实测验证
• 厂商缩写对应的能力互不兼容，跨厂商发布不能假设收益可迁移

12.5 下一篇预告与系列进度

本篇是《移动端图形与功耗》的第 3 篇。账算完了，但"省了带宽"并不等于"不掉帧"——同一台手机，跑分能到高帧率，玩二十分钟却只有较低帧率，这个现象带宽解释不了。

那是第 4 篇《功耗与热：帧率为什么会掉下去》要回答的：DVFS 怎么工作、温度墙在哪里、持续性能该怎么当成设计目标。下一篇的入口就开在这儿——把这本字节账交到「功耗与热」手上。

12.6 结语与落款

写这篇时最费劲的地方，是把账对上。

机制很好找——四家厂商的文档把每条路径都写清楚了。但收益量级散落在几十份会议材料里，每份的测量条件都不一样：有的跑在 1440p，有的用 Exynos，有的只给百分比不给基数。把它们放在同一把尺子上之前，必须先把条件对齐。

所以这一篇里凡是给数字的地方，都尽量给出处与条件；社区里那些没法溯源的数字，宁可留白。一份能被复算的账，比一堆看起来精确的数字更有用。

With Best Wishes.

参考文献

官方文档与权威资料

1. Arm《Analyzing Performance of Mobile Games》，https://armkeil.blob.core.windows.net/developer/Files/pdf/graphics-and-multimedia/Analyzing-Performance-of-Mobile-Games.pdf
2. Arm《Performance Analysis & Debugging with Mali》，https://community.arm.com/cfs-file/__key/telligent-evolution-components-attachments/01-2066-00-00-00-00-47-97/Performance-Analysis-and-Debugging-with-Mali.pdf
3. Arm《Mali GPU OpenGL ES 应用程序优化指南》，https://community.arm.com/cfs-file/__key/telligent-evolution-components-attachments/01-2057-00-00-00-00-49-90/mali_5F00_optimization_5F00_guide.pdf
4. Arm GDC2017《Achieving Console Quality Games on Mobile》，https://armkeil.blob.core.windows.net/developer/Files/pdf/graphics-and-multimedia/GDC2017/Achieving-Console-Quality-Games-on-Mobile.pdf
5. Arm GDC2017《Vulkan Multipass: mobile deferred done right》，https://armkeil.blob.core.windows.net/developer/Files/pdf/graphics-and-multimedia/GDC2017/Vulkan-Multipass-Final.pdf
6. Arm SIGGRAPH 2015《Mobile HW and Bandwidth》，https://community.arm.com/cfs-file/__key/communityserver-blogs-components-weblogfiles/00-00-00-20-66/siggraph2015_2D00_mmg_2D00_andy_2D00_notes.pdf
7. Arm @ SIGGRAPH 2020《Vulkan samples》，https://community.arm.com/cfs-file/__key/communityserver-blogs-components-weblogfiles/00-00-00-20-66/2_2D00_mmg2020_2D00_vulkan_2D00_emilio.pdf
8. Arm《Modern Mobile GPU Architecture》(2026)，https://community.arm.com/cfs-file/__key/communityserver-blogs-components-weblogfiles/00-00-00-20-66/2026_2D00_mmg_2D00_ralph_2D00_mobile_2D00_arch.pdf
9. Arm GDC2013《ASTC: The Future of Texture Compression》，https://armkeil.blob.core.windows.net/developer/Files/pdf/graphics-and-multimedia/ASTC-GDC2013.pdf
10. Arm《What Makes ASTC Special》，https://armkeil.blob.core.windows.net/developer/Files/pdf/graphics-and-multimedia/Get_the_most_out_of_ASTC.pdf
11. Arm《Getting the Most Out of OpenGL ES》，https://armkeil.blob.core.windows.net/developer/Files/pdf/graphics-and-multimedia/Sponsored%20Session%20-%20OPEN%20GL%20ES%203-x.pdf
12. Arm《ARM's New Mali: An Integrated Multimedia Platform》，https://community.arm.com/cfs-file/__key/telligent-evolution-components-attachments/01-2066-00-00-00-00-58-55/New-Mali-Multimedia-System_5F00_final_5F00_rev2.pdf
13. Arm《Performance Optimization and Debugging Mobile Games》，https://armkeil.blob.core.windows.net/developer/Files/pdf/graphics-and-multimedia/Performance%20Optimization%20and%20Debugging%20Mobile%20Games.pdf
14. Arm《Arm Frame Buffer Compression》，https://www.arm.com/technologies/graphics-technologies/arm-frame-buffer-compression
15. Arm《自适应可扩展纹理压缩（ASTC）》，https://www.arm.com/zh-cn/technologies/graphics-technologies/adaptive-scalable-texture-compression
16. Arm Community《Vulkan samples: Bandwidth and throughput optimizations for mobile》，https://community.arm.com/arm-community-blogs/b/mobile-graphics-and-gaming-blog/posts/vulkan-samples
17. Arm Community《Vulkan subpasses: the good, the bad, and the ugly》，https://community.arm.com/arm-community-blogs/b/mobile-graphics-and-gaming-blog/posts/vulkan-subpasses-the-good-the-bad-and-the-ugly
18. Arm Community《The Mali GPU: An Abstract Machine, Part 2 - Tile-based Rendering》，https://community.arm.com/arm-community-blogs/b/mobile-graphics-and-gaming-blog/posts/the-mali-gpu-an-abstract-machine-part-2---tile-based-rendering
19. Arm Community《Mali Bifrost Family Performance Counters》，https://community.arm.com/arm-community-blogs/b/mobile-graphics-and-gaming-blog/posts/mali-bifrost-family-performance-counters
20. Arm Community《Arm-powered Xiaomi Mi 5c features the entire Arm Mali Multimedia Suite》，https://community.arm.com/arm-community-blogs/b/mobile-graphics-and-gaming-blog/posts/arm-powered-xiaomi-mi-5c-smartphone-features-the-entire-arm-mali-multimedia-suite-of-graphics-video-and-display
21. Arm @ Vulkanised 2023《Getting started on mobile and Best practices for Arm GPUs》，https://vulkan.org/user/pages/09.events/vulkanised-2023/vulkanised_2023_getting_started_on_mobile_and_best_practices_for_arm_gpus.pdf
22. Arm Learn《GPU metrics》(Unity Profiler 中的 Arm GPU 计数器)，https://learn.arm.com/learning-paths/mobile-graphics-and-gaming/unity_packages/mali_metrics
23. Mali Texture Compression Tool v4.3.0 User Guide，https://raw.githubusercontent.com/Alexkaer/png2pkm/refs/heads/master/Mali%20Texture%20Compression%20Tool%20v4.3.0%20User%20Guide.pdf
24. Qualcomm《Universal Bandwidth Compression (UBWC)》，https://docs.qualcomm.com/bundle/publicresource/topics/80-78185-2/overview.html
25. Qualcomm《Adreno GPU on Mobile: Best Practices》，https://docs.qualcomm.com/doc/80-78185-2/topic/mobile_best_practices.html
26. Qualcomm《Android OS on Snapdragon》，https://docs.qualcomm.com/doc/80-78185-2/topic/android_os.html
27. Qualcomm《Remove unused render targets》(GMEM Store)，https://docs.qualcomm.com/bundle/publicresource/80-71528-1/topics/remove_unused_render_targets.md
28. Qualcomm Developer Blog《Tile Memory Heap extension for Vulkan》，https://www.qualcomm.com/developer/blog/2026/05/high-performance-memory-extension-optimize-memory
29. Qualcomm Developer Blog《Optimize performance and graphics for Adreno GPU for low power gaming》，https://www.qualcomm.com/developer/blog/2025/08/optimize-performance-and-graphics-for-adreno-gpu-low-power-gaming
30. Qualcomm QCM6490/QCS6490 SoC Product Brief，https://www.qualcomm.com/content/dam/qcomm-martech/dm-assets/documents/qcs-qcm6490-soc-product-brief_87-28733-1-b.pdf
31. Qualcomm《Snapdragon Profiler User Guide》，https://developer.qualcomm.com/qfile/71530/snapdragon_profiler_user_guide.pdf
32. Imagination《PowerVR Graphics Architecture》（PVR3C），https://www.imaginationtech.com/products/gpu/graphics-architecture/
33. Imagination《Introduction to PowerVR for Developers》，https://imagination-technologies-cloudfront-assets.s3.eu-west-1.amazonaws.com/website-files/documents/Introduction_to_PowerVR_for_Developers.pdf
34. Imagination《Texture Compression using PVRTC》，https://docs.imgtec.com/performance-guides/graphics-recommendations/html/topics/pvrtc/texture-compression-using-pvrtc.html
35. Imagination《PowerVR Performance Recommendations》，http://powervr-graphics.github.io/WebGL_SDK/WebGL_SDK/Documentation/Architecture%20Guides/PowerVR.Performance%20Recommendations.pdf
36. Imagination《PVRTC & Texture Compression User Guide》，https://imgtec.eetrend.com/sites/imgtec.eetrend.com/files/download/201712/10872-31543-pvrtc-and-texture-compression-user-guide.pdf
37. Vulkan Docs《Tile Based Rendering (TBR) Best Practices》，https://docs.vulkan.org/guide/latest/tile_based_rendering_best_practices.html
38. Vulkan Docs，MSAA 样例，https://docs.vulkan.org/samples/latest/samples/performance/msaa/README.html
39. Vulkan Docs，Subpasses 样例，https://docs.vulkan.org/samples/latest/samples/performance/subpasses/README.html
40. Vulkan Docs，AFBC 样例，https://docs.vulkan.org/samples/latest/samples/performance/afbc/README.html
41. Vulkan Docs，Render pass attachments 样例，https://docs.vulkan.org/samples/latest/samples/performance/render_passes/README.html
42. Vulkan Docs《Mobile Development: Rendering Approaches》，https://docs.vulkan.org/tutorial/latest/Building_a_Simple_Engine/Mobile_Development/04_rendering_approaches.html
43. Vulkan 规范《Render Pass》章节，https://vulkan.lunarg.com/doc/view/1.4.321.1/linux/antora/spec/latest/chapters/renderpass.html
44. Vulkan 扩展提案《VK_KHR_dynamic_rendering》，https://docs.vulkan.org/features/latest/features/proposals/VK_KHR_dynamic_rendering.html
45. Vulkan 扩展提案《VK_EXT_multisampled_render_to_single_sampled》，https://docs.vulkan.org/features/latest/features/proposals/VK_EXT_multisampled_render_to_single_sampled.html
46. Android《分析纹理内存带宽用量》(AGI)，https://developer.android.com/agi/sys-trace/texture-memory-bw?hl=zh-cn
47. Android《GPU performance counters》，https://developer.android.google.cn/agi/sys-trace/counters
48. Android《AGI 快速入门》，https://developer.android.google.cn/agi/start
49. Android《系统性能分析概览》，https://developer.android.google.cn/agi/sys-trace/system-profiler
50. Android《纹理》(游戏优化)，https://developer.android.com/games/optimize/textures?hl=zh-cn
51. Android《减少过度绘制》，https://developer.android.com/topic/performance/rendering/overdraw?hl=zh-cn
52. Android《检查 GPU 渲染速度》，https://developer.android.google.cn/topic/performance/rendering/inspect-gpu-rendering.html
53. Android《CPU 和 GPU 优化提示》，https://developer.android.com/games/optimize/optimization-tips
54. Samsung GameDev《OpenGL ES Usage Recommendations》，https://developer.samsung.com/galaxy-gamedev/resources/articles/opengl.html
55. Samsung GameDev《GPU Framebuffer Memory: Understanding Tiling》，https://developer.samsung.com/galaxy-gamedev/resources/articles/gpu-framebuffer.html
56. Apple WWDC 2020《Optimize Metal apps and games with GPU counters》，https://developer.apple.com/videos/play/wwdc2020/10603
57. Unity 手册《纹理串流》，https://docs.unity3d.com/cn/2019.4/Manual/TextureStreaming.html
58. Unity 手册《优化》(移动端)，https://docs.unity.cn/cn/2018.1/Manual/MobileOptimisation.html
59. Unity《Mali GPU counters reference》，https://docs.unity3d.com/Packages/com.unity.profiling.systemmetrics.mali@1.1/manual/metrics-guide.html
60. Unity《Recommended, default, and supported texture compression formats》，https://docs.unity.cn/2021.1/Documentation/Manual/class-TextureImporterOverride.html
61. Unity Blog《Tackling profiling for mobile games with Unity and Arm》，https://blog.unity.com/games/tackling-profiling-for-mobile-games-with-unity-and-arm
62. Unreal Engine《Texture Streaming Metrics》，https://dev.epicgames.com/documentation/en-us/unreal-engine/texture-streaming-metrics-in-unreal-engine
63. Unreal Engine《Texture Streaming Configuration》，https://dev.epicgames.com/documentation/en-us/unreal-engine/texture-streaming-configuration-in-unreal-engine
64. Unreal Engine《Optimization and Development Best Practices for Mobile Projects》，https://dev.epicgames.com/documentation/en-us/unreal-engine/optimization-and-development-best-practices-for-mobile-projects-in-unreal-engine
65. NVIDIA《Memory Bandwidth》(Tegra)，https://docs.nvidia.com/gameworks/content/technologies/mobile/gles2_perf_mem_bandwidth.htm
66. NVIDIA《Using ASTC Texture Compression for Game Assets》，https://developer.nvidia.com/astc-texture-compression-for-game-assets
67. TI《Super high resolution displays empowered by the OMAP4470》，https://www.ti.com/lit/wp/swpy028/swpy028.pdf
68. JEDEC JESD209-5《Low Power Double Data Rate 5 (LPDDR5)》，https://standards.globalspec.com/std/14222463/jedec-jesd209-5
69. JEDEC 发布 JESD209-5B 新闻稿，https://itbusinessnet.com/2021/07/jedec-publishes-new-and-updated-standards-for-low-power-memory-devices-used-in-5g-and-ai-applications/

内存器件与产业资料

70. Micron LPDDR5 产品页，https://www.micron.cn/products/memory/lpddr-components/lpddr5
71. Micron LPDDR5X 产品页，https://my.micron.com/products/memory/dram-components/lpddr5x
72. Micron《LPDDR5X memory pushes the limits》，https://www.micron.com/about/blog/memory/dram/lpddr5x-memory-performance-pushes-the-limits-of-whats-possible
73. Samsung LPDDR5X 产品页，https://semiconductor.samsung.com/dram/lpddr/lpddr5x/
74. Samsung Semiconductor 应用页（LPDDR5/5X 规格），https://semiconductor.samsung.com/applications/automotive/
75. TechYorker《LPDDR5 and LPDDR5X Explained》，https://techyorker.com/lpddr5-and-lpddr5x-explained-understanding-their-differences-and-benefits/
76. Ecrionix《LPDDR Memory Guide》，https://ecrionix.org/digital-electronics/lpddr/

学术研究与量化材料

77. 《Unveiling the Real Performance of LPDDR5 Memories》，arXiv:2209.14756，https://arxiv.org/pdf/2209.14756
78. 《Rendering Elimination: Early Discard of Redundant Tiles in the Graphics Pipeline》，arXiv:1807.09449，https://arxiv.org/pdf/1807.09449v1
79. 《3-D WiRED: A Novel WIDE I/O DRAM With Energy-Efficient 3-D Bank Organization》，https://www.engr.colostate.edu/~sudeep/wp-content/uploads/j27.pdf
80. 《Muchisim: A Simulation Framework for Design Exploration of Multi-Chip Manycore Systems》，https://arxiv.org/html/2312.10244v1/
81. 《A Reconfigurable and Accurate Circuit-Level Substrate for DRAM Design and Analysis》，https://portal.acm.org/doi/10.1145/3716368.3735231
82. 《Thermodynamic Constraints in Dynamic Random-Access Memory Cells》，https://arxiv.org/html/2505.23087v2
83. 《Charge-Margin-Oriented Write-Energy Optimization for Low-Power DRAM Array》，https://www.mdpi.com/2079-9292/15/16/3539
84. SystemVerilog.io《LPDDR5 Tutorial: Deep dive into its physical structure》，https://www.systemverilog.io/design/lpddr5-tutorial-physical-structure/
85. soo:bak《GPU 아키텍처 (2) - 모바일 GPU와 TBDR》，https://soo-bak.github.io/dev/unity/GPUArchitecture-2/
86. Procedural Pixels《VRAM bandwidth and its big role in optimization》，https://www.proceduralpixels.com/blog/vram-bandwidth-and-its-big-role-in-optimization
87. GPU Memory Bandwidth Calculator，https://codingace.net/physics/gpu_memory_bandwidth.html
88. Mobile optimization guide for VR games made in Unity，http://sanna.ekneling.se/Mobileoptimizationguide.pdf

工程实践与社区讨论

89. 《带宽：GPU 的粮道在哪里堵住了》，https://blog.csdn.net/qq_45370022/article/details/164295496
90. 《Mali 系列 GPU 里的 AFBC + ASTC 到底是什么》，https://blog.csdn.net/weixin_43644245/article/details/120424094
91. 《移动端 Overdraw 优化实战》，https://blog.csdn.net/weixin_29313239/article/details/164890756
92. 《Arm Mali GPU 纹理采样性能瓶颈如何优化？》，https://ask.csdn.net/questions/8996902
93. 《LPDDR5 和 DDR5 谁更快？带宽、延迟、功耗对比》，https://ask.csdn.net/questions/9402915
94. 《GPU 性能优化全指南：从诊断到实战》，https://blog.csdn.net/qq_33060405/article/details/148148889
95. 《压缩纹理：游戏性能优化的关键基石》，https://blog.csdn.net/qq_33060405/article/details/150983912
96. 《渲染的纹理带宽瓶颈如何破？纹理压缩格式选择之道》，https://blog.csdn.net/LiteTrans/article/details/155634618
97. 《移动端 GPU 发热优化：纹理与后处理的带宽降载实战》，https://blog.csdn.net/weixin_30972263/article/details/165081156
98. 《WebGPU 移动端性能优化：适配低功耗移动 GPU 架构》，https://blog.csdn.net/gitblog_00930/article/details/151947522
99. 《纹理采样、Mipmap 与各向异性过滤全解析》，https://blog.csdn.net/VarLens/article/details/155931999
100. 《GPU 纹理映射核心算法与优化策略》，https://blog.csdn.net/ProceSeed/article/details/155633959
101. 《基于移动端渲染 Tile-Based Rendering》，https://blog.csdn.net/Kaitiren/article/details/140371914
102. 《adreno 源码系列（三）dts 配置与 gpu 列表》，https://blog.csdn.net/weixin_44901612/article/details/128179612
103. 《Flutter GPU 纹理压缩支持深度技术分析报告》，https://juejin.cn/post/7577313637951881225
104. 《Unity 渲染实战宝典：突破平台限制的优化策略》，https://juejin.cn/post/7573523709300310051
105. Unity 官方开发者社区《PNG 转 ETC2 的底层逻辑与跨平台实践指南》，https://developer.unity.cn/projects/692ef50aedbc2a001d3c786e
106. 《跨平台游戏纹理压缩策略：ASTC/BC7/ETC2 选型与最佳实践》，https://beefed.ai/zh/texture-compression-multi-platform
107. 《Unity Texture Compression Comparison》，https://gamedevcheatsheet.com/texture-compression
108. 《mobile-shader-optimization》，https://lobehub.com/skills/neversight-learn-skills.dev-mobile-shader-optimization
109. 《Advanced Android 04.1 Part B: Debug GPU Overdraw》，https://myweb114889891.wordpress.com/wp-content/uploads/2021/04/4.1b-gpu-rendering_dark-1.pdf
110. 天美工作室《三角洲行动》跨平台技术解密（GDC 演讲转述），https://m.10100.com/article/1070430

图片版权

本篇共使用 38 张外部图片，全部来自 Wikimedia Commons，遵循各文件标注的开放许可使用，逐张署名如下：

资源与延伸：本篇的账本算式与换算链均可按正文公式复算；系列仓库（含源码与原始数据）随第 7 篇一并整理，相关链接见文末「参考文献」。

系列导航：本系列《移动端图形与功耗》共 7 篇。

• 上一篇：（二）分块渲染：binning、片上内存与它的代价
• 本篇：（三）带宽：移动端最硬的那道墙
• 下一篇预告：（四）功耗与热：帧率为什么会掉下去 —— 账算完了，帧率为什么还会掉

With Best Wishes.
