画布剔除与排序：RendererCanvasCull 决定画什么、按什么顺序

站点链接：技术博客页 ｜ 公众号：溯光的图形笔记

切口：一次 2D 绘制里，「画什么」和「什么顺序」是两件事

这一章要把本篇的位置说清楚：第三篇我们走完了一条命令从门面到执行的全程，可那条命令只是一次绘制的内容。它有没有被画出来、在别人前面还是后面，是另外两个问题。

0.1 全系列的目录：这一条链有四层，本篇落在第三层

OK，先把整个系列按层摊开，大家好知道自己在哪一格。这套架构的主线是一次 2D 绘制的四层落点：从场景层的 CanvasItem（画布项）出发，经画布剔除（canvas culling），落到画布渲染抽象层，再经 RenderingDevice（渲染设备）变成驱动能吃的命令缓冲。

这套结构的原理很朴素，其中：先把「画什么」筛出来，再给筛出来的东西排位置，两者共用同一次遍历。

这张表也顺带交代了本篇的边界：批处理规则、后端分叉、RenderingDevice 的命令列表与依赖图、主循环与线程池的完整骨架、资源导入与显存路径，本篇都不涉及——它们分别是第六、八、七、九、十篇的题目。画布渲染抽象层的内部结构也不展开，本篇只走到它与剔除层共用同一个 Item 这一个接缝上。

0.2 两个问题的官方口径

官方文档把「顺序」讲得很直白，只是分散在三处。CanvasItem 类参考的开篇写着：

"Canvas items are drawn in tree order on their canvas layer. By default, children are on top of their parents, so a root CanvasItem will be drawn behind everything. This behavior can be changed on a per-item basis."

CanvasLayer（画布层）类参考把层级与 z 的优先关系写死了：

"The layer is a numeric index that defines the draw order. The default 2D scene renders with index 0, so a CanvasLayer with index -1 will be drawn below, and a CanvasLayer with index 1 will be drawn above. This order will hold regardless of the CanvasItem.z_index of the nodes within each layer."

CanvasItem.y_sort_enabled 的说明则把 y 排序的作用域限定了：

"If true, child nodes with the lowest Y position are drawn before those with a higher Y position. If false, Y-sorting is disabled. Y-sorting only affects children that inherit from CanvasItem. You can nest nodes with Y-sorting. Child Y-sorted nodes are sorted in the same space as the parent Y-sorted node."

三句合起来是用户口径的三层箱位：CanvasLayer.layer 管画布级、z_index 管项级、树序兜底。可它没回答我们真正关心的问题——这三层在实现上是怎么落成一次遍历的，以及「画什么」是在遍历的第几步被判掉的。这些问题要回源码。

0.3 两件事：一个递归、一个汇总

先来看看源码给的结构。整条链只有两个入口值得记：RendererCanvasCull::render_canvas()（剔除器对外的入口）与它内部的 _render_canvas_item_tree()（真正干活的那一层）。

「画什么」由递归回答：_cull_canvas_item()（一个递归函数）从画布根开始往下走，每一项先过几道判据，过不了的连同它的整棵子树一起出局。「什么顺序」由一次汇总回答：所有活下来的项被塞进一排「桶」里，遍历结束之后再从低到高把桶串成一条链，交给下游。说白了，前者是筛，后者是排，它们在同一次遍历的头尾两端，中间没有第三次遍历。

这也是本篇敢把「剔除与排序」放在一篇里的原因：它们在源码里本来就是同一件事的两半。

0.4 本篇要留下的三个可检验命题

好了，写到这里，本篇的骨架可以压成三句话，后面每一章都是在给其中一句找证据：

1. 顺序是三层箱位，不是一次排序：CanvasLayer.layer → 项内序号 → z_index，三层依次生效；z 不是「比较大小后重排」，而是装箱。
2. 剔除是五道闸门：其中四道一旦不过就是整棵子树出局，第五道只决定这一项自己进不进桶。

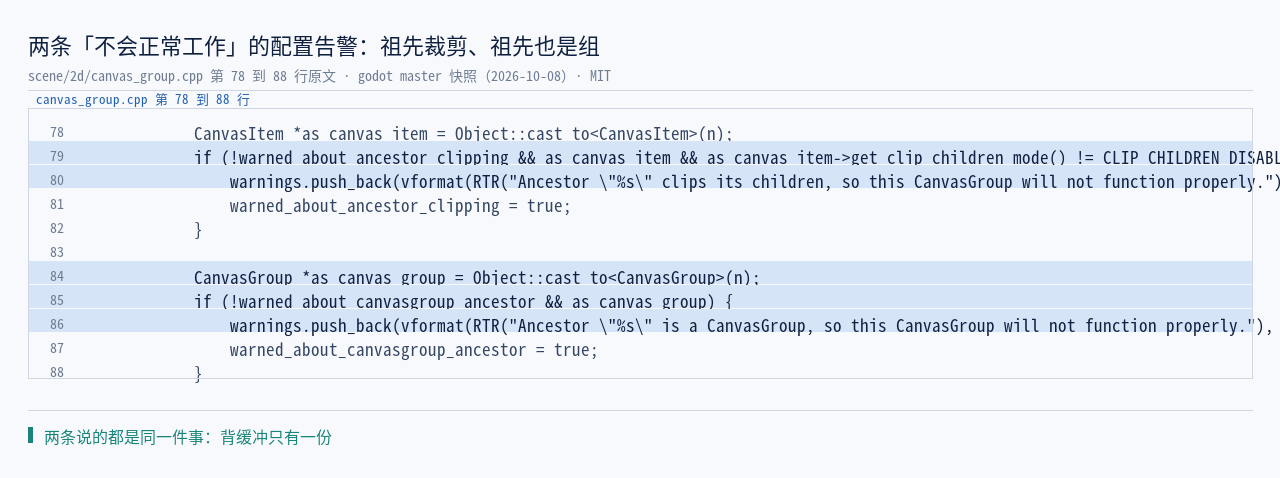

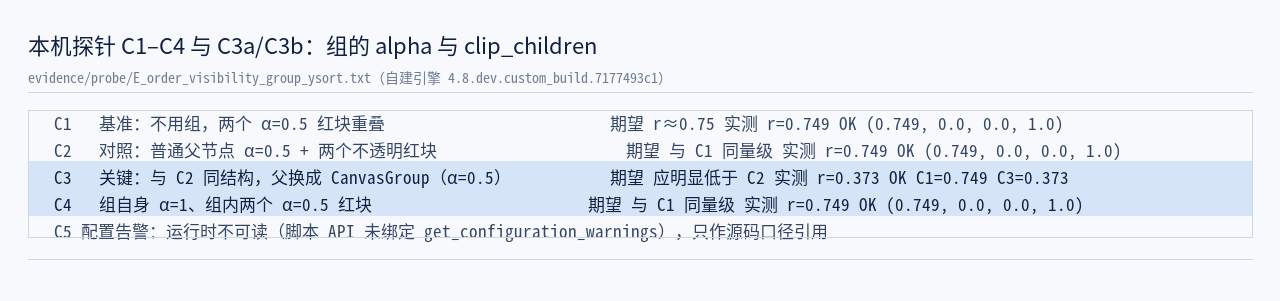

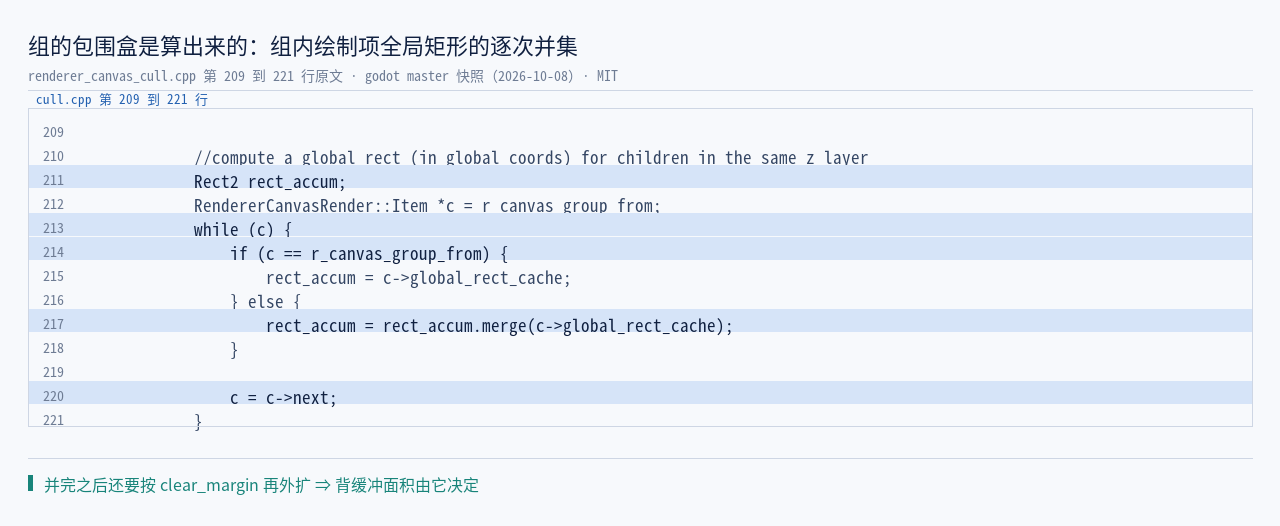

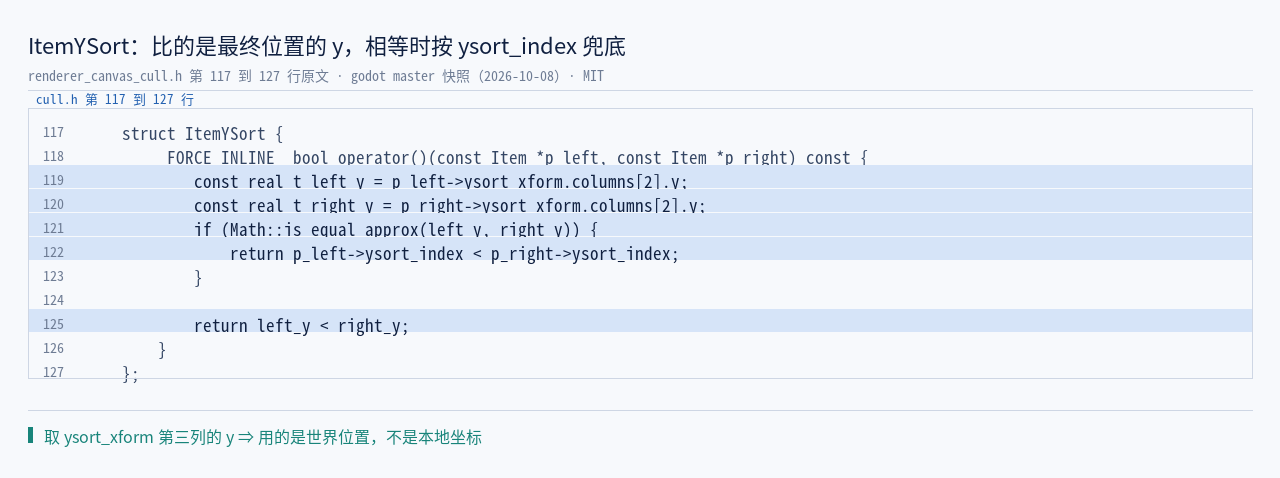

3. 两个例外：y 排序会把子树拍平后按最终 y 重排；CanvasGroup（画布组）会把子项先挪进背缓冲，因此它的 alpha 与 clip_children 行为都跟普通父节点不同。

0.5 三层证据与本篇的口径

本文的每一个论断都标清它站在哪一层证据上，三层分开陈述，不混着说：

三条纪律，后面每章都会用到：

1. 行号属于提交，不属于版本号。本机 clone 是 2026-07-03 的提交，与 master 快照已漂移，且漂移量逐文件不同——所以本文不做算术平移：引用快照行号就标快照日，引用本机读数就带那个版本串，两者绝不互相换算。
2. 本机读数一律带版本串与「自定义构建」四个字。这不是客套：同一个 z_index 的边界行为、CanvasGroup 的 alpha 语义，都可能在版本之间变。
3. 探针必须带窗口跑。--headless 用的是 dummy 渲染器（空实现），get_viewport().get_texture() 读回来全是黑的——本篇的判定全部基于像素读回，headless 下会整体失真。这一点在第二篇的探针里已经用 draw call 恒为 0 的现象验证过。

另外交代一句为什么本篇的本机探针这么多：剔除与排序是看不见的一层，它不像界面或实拍那样有现成的外部图可用（阶段 2 的检索实测里，与本题域相关的关键词组有六组是零命中）。所以本篇的证据重心只能是源码原文加上本机对照。

0.6 怎么读这篇

给三条阅读建议，省些来回翻的力气：

• 想先弄懂「顺序」：读第一到第四章（三层箱位），第五章是这条主路上唯一的例外。
• 想先排查问题：直接跳到第六章的 §6.6「排查手册」，那份表是本章倒过来用的版本；再回来看判据的来处。
• 想弄清一个具体结论有没有依据：每章末都有「本章出处」一行，列出该章引用的源码文件与官方页面；本机读数一律带版本串。

本章出处：三层落点链的分层依据见官方 2D 坐标与变换说明；场景层那一跳的完整走法在第二篇，服务层那一跳在第三篇。

一、第一层箱位：CanvasLayer.layer 与它的 64 位打包

这一章回答：CanvasLayer.layer 为什么不用一个整数直接比大小，而要打包成一个 64 位数；以及视口的画布表为什么自己存的时候是无序的。

1.1 排序键：一个字段扛下 layer 与 sublayer

先来看看排序键本身。RendererCanvasCull 的兄弟模块 RenderererViewport（渲染视口）里有个小结构，它是整条顺序链的第一层：它把「这块画布排第几层」压成一个可直接比大小的整数，后面所有跨画布的先后关系都从它开始。换句话说，谁在谁前面，第一个判据落在这个结构上，而不是落在任何节点的属性上。

它只有一个用于排序的字段 stacking，另有一个 canvas 句柄用于打平手时的比较：

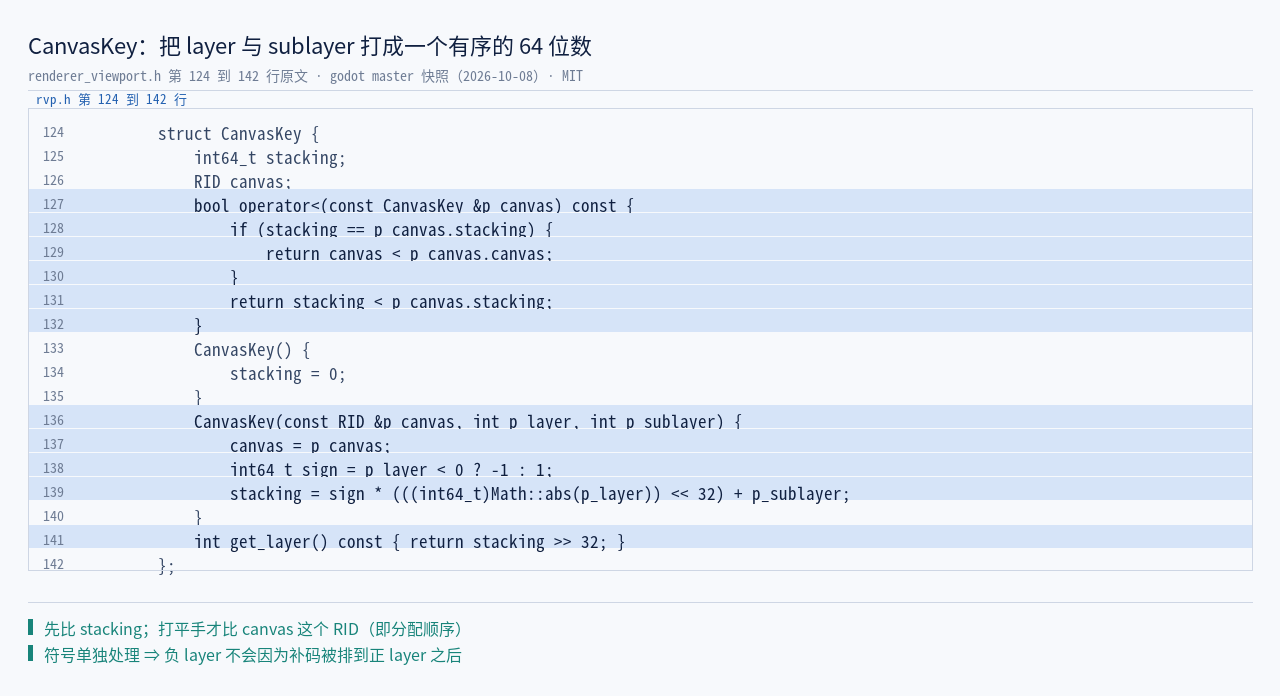

// renderer_viewport.h:124–142（master 快照 2026-10-08）
struct CanvasKey {
    int64_t stacking;
    RID canvas;
    bool operator<(const CanvasKey &p_canvas) const {
        if (stacking == p_canvas.stacking) {
            return canvas < p_canvas.canvas;
        }
        return stacking < p_canvas.stacking;
    }
    CanvasKey() {
        stacking = 0;
    }
    CanvasKey(const RID &p_canvas, int p_layer, int p_sublayer) {
        canvas = p_canvas;
        int64_t sign = p_layer < 0 ? -1 : 1;
        stacking = sign * (((int64_t)Math::abs(p_layer)) << 32) + p_sublayer;
    }
    int get_layer() const { return stacking >> 32; }
};

其中：layer 被搬到高 32 位，sublayer（子层）留在低位，两者合成一个有序的 64 位数。

1.2 为什么负 layer 要单独取符号

先来看看最容易被写错的那一行：sign * (abs(layer) << 32) + sublayer。如果偷懒写成「layer 左移 32 位再或上 sublayer」，负数的补码会把高 32 位全填成 1，比较结果立刻乱套——layer = -1 会被排到 layer = 0 的后面。

官方文档说「-1 的层画在 0 层之下、1 层画在其上」，这句用户口径能成立，靠的就是这行显式的符号处理。这是本篇第一处「文档说得简单、实现并不简单」的地方。

1.3 视口自己有表，但那张表是无序的

下面进入调用侧。视口里确实存了一张画布表，但它是个 HashMap：

// renderer_viewport.h:151–155（master 快照 2026-10-08）
    Transform2D global_transform;

    HashMap<RID, CanvasData> canvas_map;

    RenderingServerTypes::RenderInfo render_info;

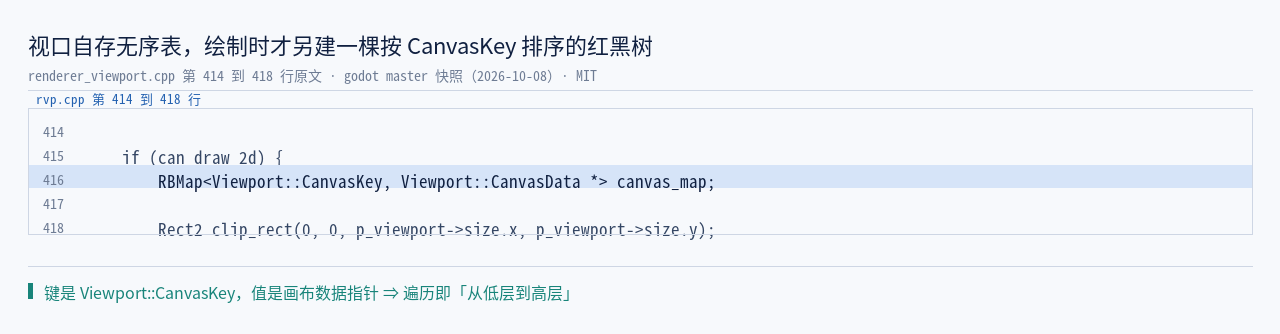

哈希表没有顺序可言。顺序是在绘制那一刻才建立的：RenderererViewport::draw_viewports() 里另建一棵按 CanvasKey 排序的红黑树（RBMap），把画布逐个塞进去，再顺序遍历。

按 key 顺序遍历这棵树，就得到了「从低层到高层」的画布顺序；每遍历到一个画布，就把它的变换、光照、裁剪矩形连同视口的剔除掩码一起交给剔除器。也就是说，第一层箱位在进入剔除器之前就已经定好了。

1.4 本机对照：layer 压 z

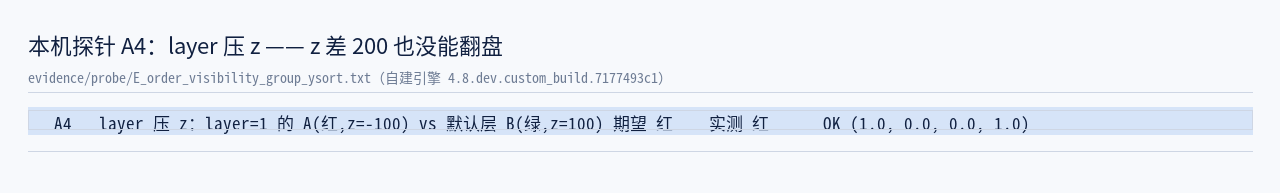

言归正传，口说无凭。本篇的探针工程放了两块互相重叠的方块，一块放进 layer = 1 的画布层并给它 z_index = -100，另一块留在默认层并给它 z_index = +100：

中心那一点最终是 (1.0, 0.0, 0.0, 1.0)，也就是 layer = 1 的那块红。z 差了 200，也没能翻盘——这正是官方那句 "regardless of" 的实测版。注意：本机引擎是自建版本 4.8.dev.custom_build.7177493c1（2026-07-03 提交），下面的本机读数都带这个版本串，不给跨机器结论。

1.5 打包式的预算：31 位给 layer，32 位给 sublayer

依然是惯例，按上面那行式子拆开算一遍，stacking 这个 64 位整数是这样分配的：

也就是说：layer 的可表达范围被限制在 31 位以内，sublayer 独占低 32 位。打平手时（stacking 完全相等）才比 canvas 这个 RID——而 RID 的比较是拿句柄本体比大小，也就是分配顺序。⇒ 同一层同一子层下，先创建的画布排在前面。

这里有个容易误解的地方：sublayer 不是一个「微调优先级」的浮点数，它是个整数，且只在同一 layer 内参与比较。跨 layer 时高 32 位已经分出胜负，低位是什么都不影响。

本章出处：renderer_viewport.h 与 renderer_viewport.cpp（master 快照 2026-10-08，MIT）。本机读数来自探针 A4（evidence/probe/E_order_visibility_group_ysort.txt）。

二、第二层箱位：树序 → draw_index

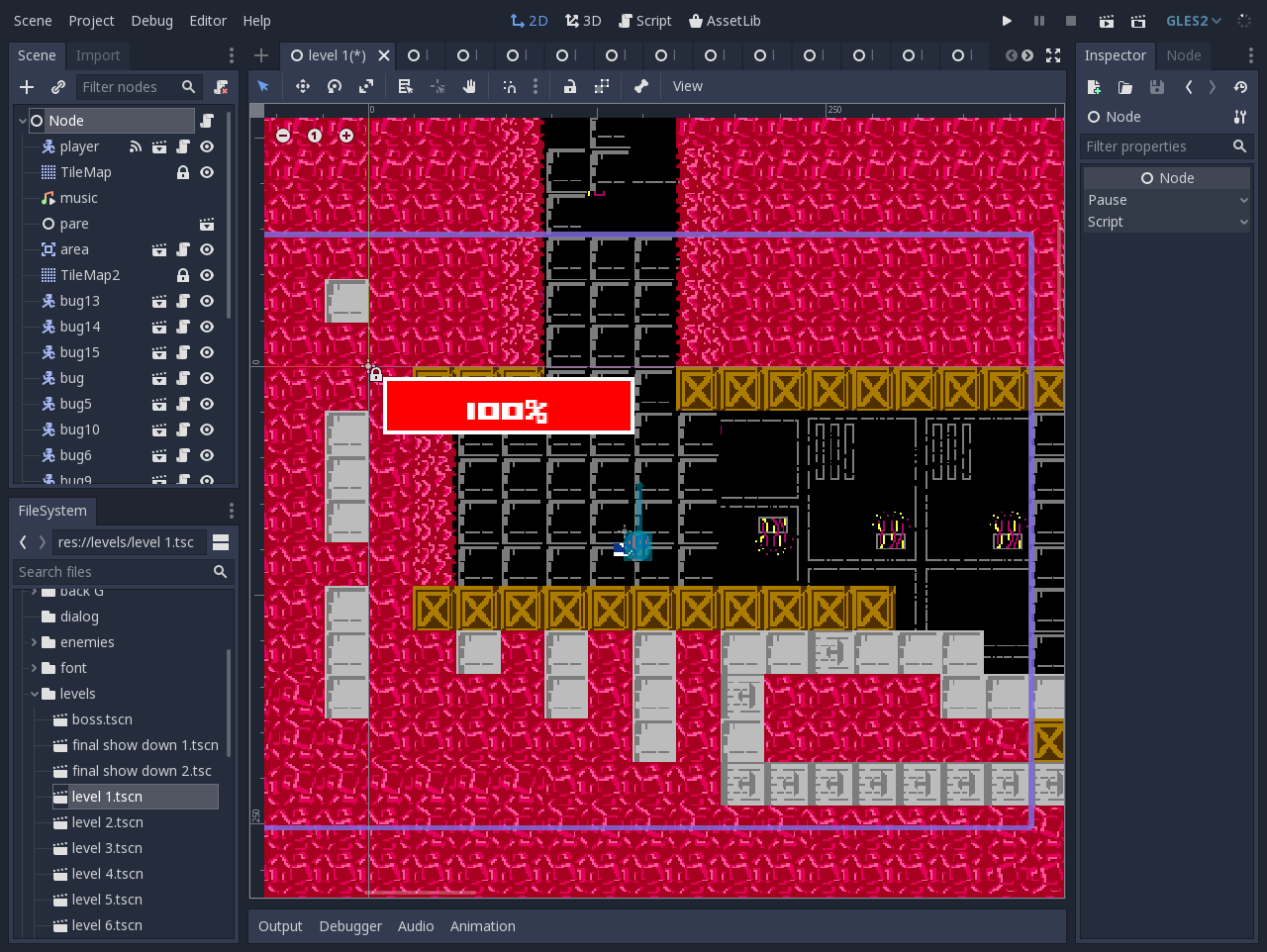

这一章回答一个很容易被当成小事的问题：层内的先后到底由谁给号。答案不止一个，而是三套来源。不过先来看看这些属性在编辑器里长什么样——它们是这一章所有结论的入口。

排序与可见性相关的属性大多挤在检查器的同一栏里，界面上它们平铺在一起，看不出谁压谁：z_index 与 z_as_relative 决定这一项最终进哪个桶，y_sort_enabled 是第五章的主角，show_behind_parent 决定它画在父项之前还是之后。优先关系只能从源码里读。注意：这张截图的界面是英语、版本是 Godot 3.1，与本文引用的 master 版本不同——它只用来指出「这些字段在编辑器里的位置」，字段名与取值一律以正文的源码口径为准。

2.1 序号不是树序，是从树序算出来的一个整数

CanvasItem 的树序（谁在父节点里排第几）不会直接被剔除器读。场景层会把树序转成一个整数下发；剔除器那边收下的就是 Item::index 这一个 int。它按这个值给子项排序：

// renderer_canvas_cull.cpp:315–318（master 快照 2026-10-08）
    if (ci->children_order_dirty) {
        ci->child_items.sort_custom<ItemIndexSort>();
        ci->children_order_dirty = false;
    }

而 ItemIndexSort（renderer_canvas_cull.h:111–115）只有一行：return p_left->index < p_right->index;。

2.2 三套来源：谁给谁取号

先来看看这个接口。canvas_item_set_draw_index() 这个接口名看着平常，但它在场景层有两个调用点，而取号对象取决于节点处在什么位置：

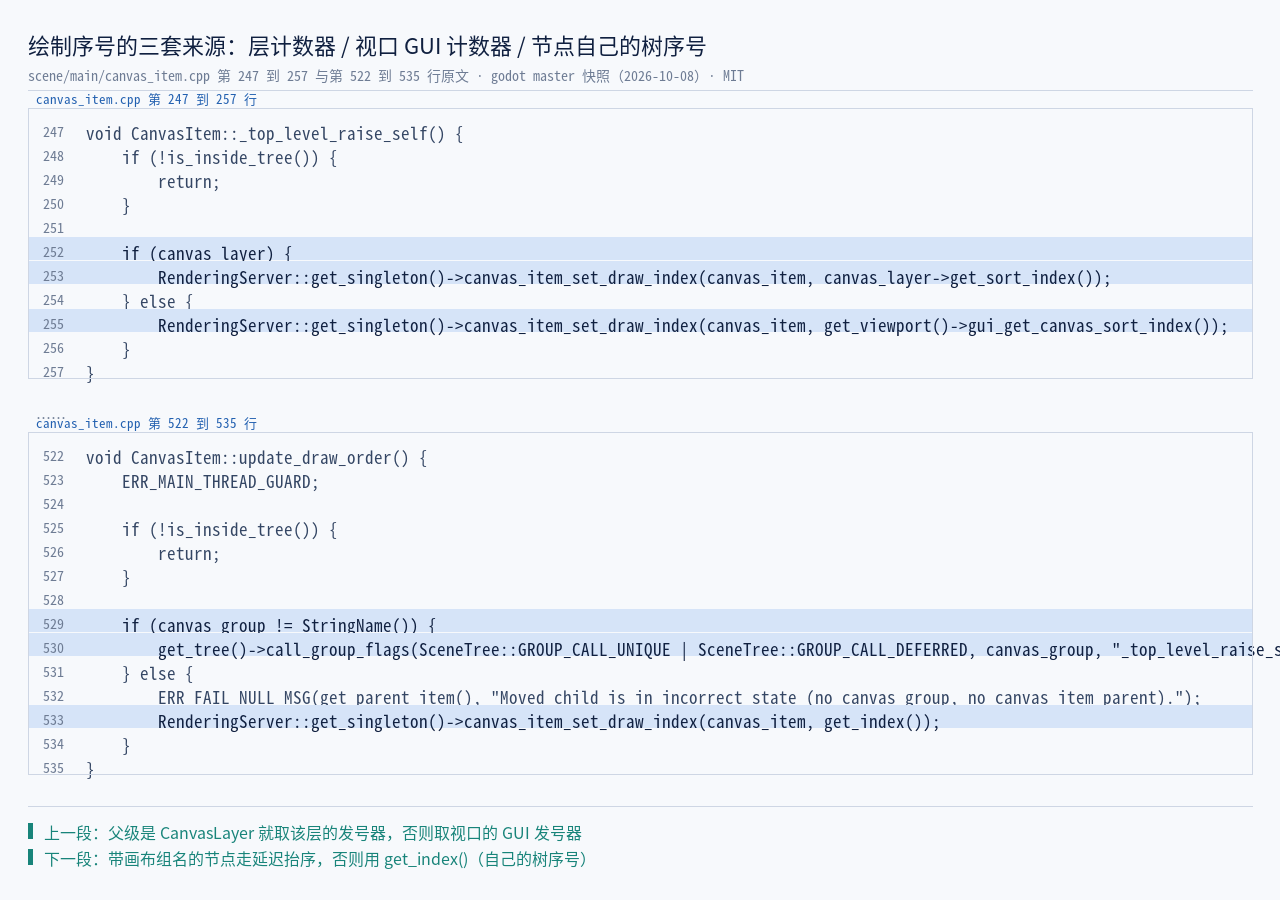

// scene/main/canvas_item.cpp:247–257（master 快照 2026-10-08）
void CanvasItem::_top_level_raise_self() {
    if (!is_inside_tree()) {
        return;
    }

    if (canvas_layer) {
        RenderingServer::get_singleton()->canvas_item_set_draw_index(canvas_item, canvas_layer->get_sort_index());
    } else {
        RenderingServer::get_singleton()->canvas_item_set_draw_index(canvas_item, get_viewport()->gui_get_canvas_sort_index());
    }
}

第三支在另一个函数里，它顺便交代了一个容易混的邻居——canvas_group 这个名字看着像「画布组」，实际是组名字符串：

// scene/main/canvas_item.cpp:522–535（master 快照 2026-10-08）
void CanvasItem::update_draw_order() {
    ERR_MAIN_THREAD_GUARD;

    if (!is_inside_tree()) {
        return;
    }

    if (canvas_group != StringName()) {
        get_tree()->call_group_flags(SceneTree::GROUP_CALL_UNIQUE | SceneTree::GROUP_CALL_DEFERRED, canvas_group, "_top_level_raise_self");
    } else {
        ERR_FAIL_NULL_MSG(get_parent_item(), "Moved child is in incorrect state (no canvas group, no canvas item parent).");
        RenderingServer::get_singleton()->canvas_item_set_draw_index(canvas_item, get_index());
    }
}

也就是说：带画布组名的节点改序时，走的是「延迟调用整组的 _top_level_raise_self」，而不是自己设一个序号。注意：这里的 canvas_group 与第八篇要讲的 CanvasGroup 节点不是一回事：前者是场景层的一个组名（用来把一组顶层节点一起抬序），后者是服务层那个会动用背缓冲的隔离机制。

2.3 layer 与层内序号是两个数

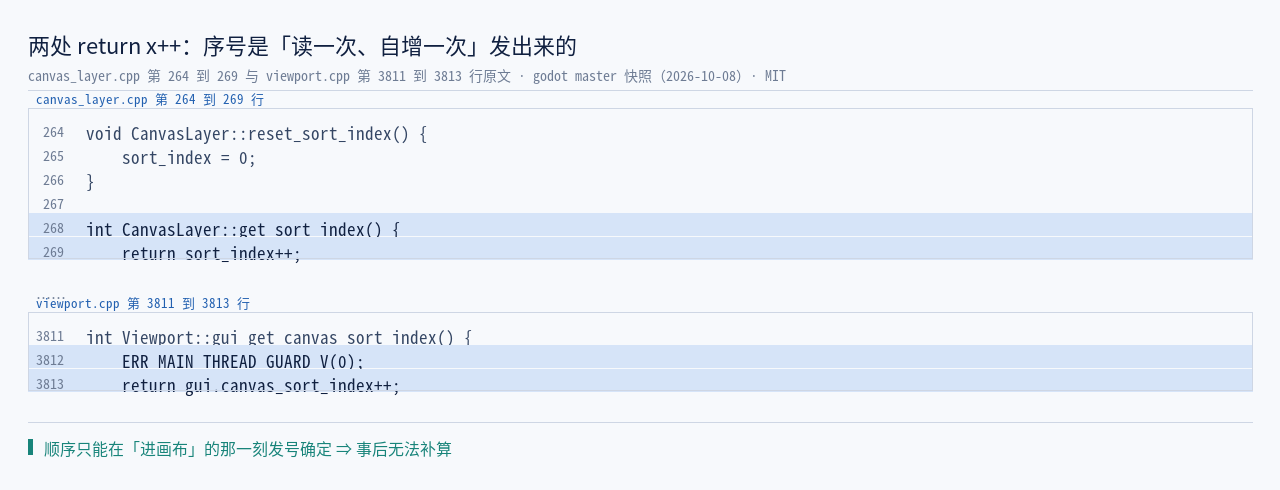

OK，这里最容易搞混：CanvasLayer.layer 是层与层之间的顺序，而层内部的先后用的是另一个数，它的来源是一个计数器：

// scene/main/canvas_layer.cpp:264–269（master 快照 2026-10-08）
void CanvasLayer::reset_sort_index() {
    sort_index = 0;
}

int CanvasLayer::get_sort_index() {
    return sort_index++;
}

注意 return sort_index++; —— 这是个读一次、自增一次的计数器。视口侧那个 GUI 计数器写法一模一样：

// scene/main/viewport.cpp:3811–3813（master 快照 2026-10-08）
int Viewport::gui_get_canvas_sort_index() {
    return gui.canvas_sort_index++;
}

为什么这样写？ 因为「谁先来谁拿小号」这件事，只能在进画布的顺序里确定，不能在事后补算。于是序号不是查出来的，而是发号发出来的。

注意：这里有一处旧印象要纠正：包括我在内的不少人会把「层内序号」直接等同于 layer，或者等同于节点在场景面板里的位置。按源码看，层内序号是发号器发出来的——CanvasLayer 下的项拿的是该层计数器的值，其余项拿的是视口 GUI 计数器的值，需要改序的普通节点才用自己的树序号。三套来源混在一起，才构成了「树序」这层箱位。

2.4 序号只置脏，不立刻重排

还有一个设计细节值得记：改序号、挂载节点这些动作不会当场触发排序，它们只是把标记置脏。

// renderer_canvas_cull.cpp:1966 与 :1972（master 快照 2026-10-08）
    canvas_item_parent->children_order_dirty = true;
    ...
    canvas->children_order_dirty = true;

排序发生在下一次剔除走到这一项的时候（cull.cpp:315–318），画布级同理（cull.cpp:499–502）。说白了，顺序是「用到才算」的，这也解释了后文那个桶模型为什么能这么省。

2.5 本机对照：同 z 时后加者在上

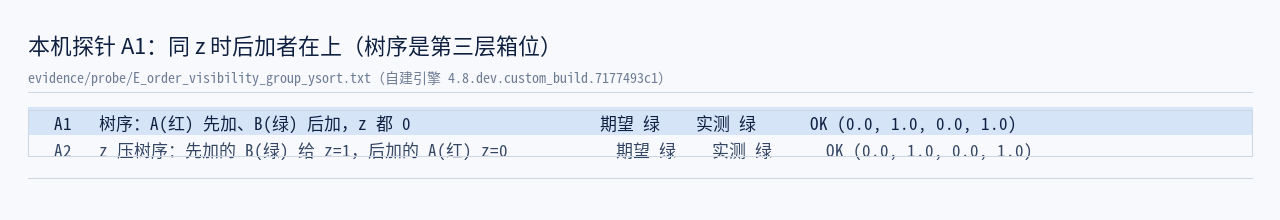

好了，把两块重叠的方块放进同一层、同为 z_index = 0，先加绿、后加红：

中心点是 (0.0, 1.0, 0.0, 1.0)——后加的绿在上。这与官方那句「children are on top of their parents... the topmost nodes in the scene panel are drawn on behind lower ones」对得上：场景面板里越靠上、画得越靠后（这里容易反直觉，所以官方在教程里特意加了提醒）。

再补一条本机读数：给先加的那块 z_index = 1、后加的那块保持 0，中心点立刻变成先加的那一块。⇒ z 压树序成立，这是第三层箱位与第二层箱位的先后关系，下一章从实现上看它为什么必然如此。

2.6 一张全量清单：影响顺序与可见性的属性都在这儿

OK，写到这里，可以把散在前两章的属性归齐了。下面这张表按功能分了三类——注意这三类的边界，它就是本篇的目录：

第一类 · 决定顺序的（谁先画）

• CanvasLayer.layer：层与层之间，压过一切项内属性。
• CanvasLayer 的层内发号器（get_sort_index()）：只决定同层内的先后。
• Viewport 的 GUI 发号器（gui_get_canvas_sort_index()）：第二、三套序号来源里的另一套。
• CanvasItem.z_index：进入 z 桶的偏移量。
• CanvasItem.z_as_relative：决定 z 是累加还是取绝对值。
• CanvasItem.y_sort_enabled：把子树拍平后按最终 y 重排。
• CanvasItem.show_behind_parent：把这一项挪到父项之前画。
• CanvasItem.top_level：断开父链变换。
• CanvasItem.canvas_group：一个组名字符串，带它的节点改序时走延迟抬序。

第二类 · 决定去留的（到底画不画）

• CanvasItem.visible：最外层开关。
• CanvasItem.visibility_layer 与 Viewport.canvas_cull_mask：按位与决定整条链的可见性。
• CanvasItem.modulate / self_modulate：累加后小于 0.007 就不画。
• CanvasItem.clip_children：裁剪区域退化到 0 就不画。

第三类 · 改变「怎么合成」的（画出来之后算什么）

• CanvasItem.clip_children（在组外时）与 CanvasGroup：都要动背缓冲，二者互斥。
• CanvasGroup.fit_margin / clear_margin / use_mipmaps：决定背缓冲多大、要不要 mipmap。
• CanvasItem.material / use_parent_material：决定这一项能不能和邻居合并（下一篇的主题）。

二次归类：这三类恰好对应三个不同的问题——「排」问的是遍历顺序，「筛」问的是判据，「合」问的是中间表示。本篇只讲前两类，第三类里唯一要讲的是它与前两类的冲突点：CanvasGroup 一旦动用背缓冲，clip_children 就失效（第八章）。

这张清单还有个实际用法：排查「我的节点不见了」，按第二类从上往下查；排查「我的节点压错人了」，按第一类从上往下查。顺序是从外到内、从大到小。

本章出处：canvas_item.cpp、canvas_item.h、canvas_layer.cpp、viewport.cpp（均为 master 快照 2026-10-08）。本机读数来自探针 A1 与 A5。

三、第三层箱位：z_index 与 8193 个桶

下面进入顺序链的最后一层。这一章要拆掉一个流传很广的说法：z_index 不是「排序依据」，它是装箱依据。

3.1 z 有硬边界，不是想给多大给多大

下面进入正题。先把值域钉住——CanvasItem 的 z_index 上下限写在 rendering_server_enums.h 的枚举里。这两个常量不只是「合法范围」的声明：它们直接决定了后面那排桶一共有多少格，也决定了越界时程序是夹一下还是明确拒绝。先看边界、再看结构，这个顺序不能反过来读。

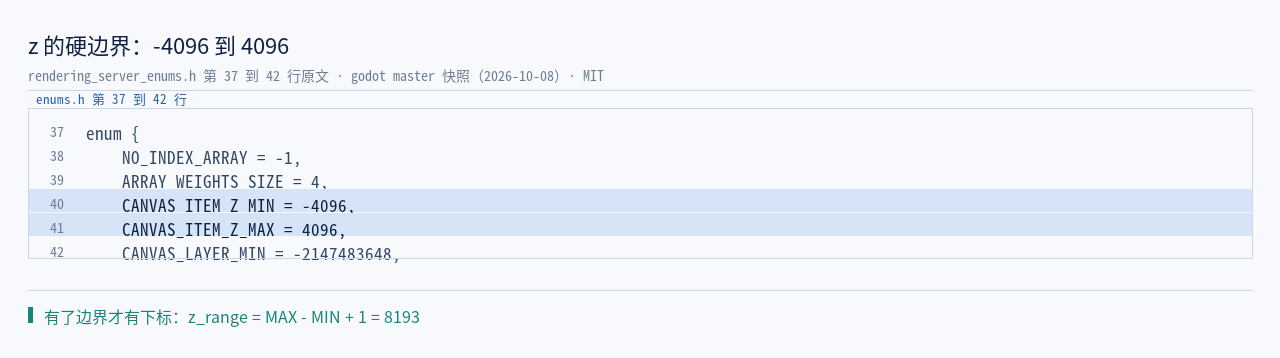

// servers/rendering/rendering_server_enums.h:37–42（master 快照 2026-10-08）
enum {
    NO_INDEX_ARRAY = -1,
    ARRAY_WEIGHTS_SIZE = 4,
    CANVAS_ITEM_Z_MIN = -4096,
    CANVAS_ITEM_Z_MAX = 4096,

越界会被直接拒绝，不是夹一下就算了事的：

// renderer_canvas_cull.cpp:1883–1885（master 快照 2026-10-08）
void RendererCanvasCull::canvas_item_set_z_index(RID p_item, int p_z) {
    ERR_FAIL_COND(p_z < RSE::CANVAS_ITEM_Z_MIN || p_z > RSE::CANVAS_ITEM_Z_MAX);

为什么要有边界？ 因为 z 要变成一个数组下标。有了 -4096 到 4096，桶的个数就是固定的：

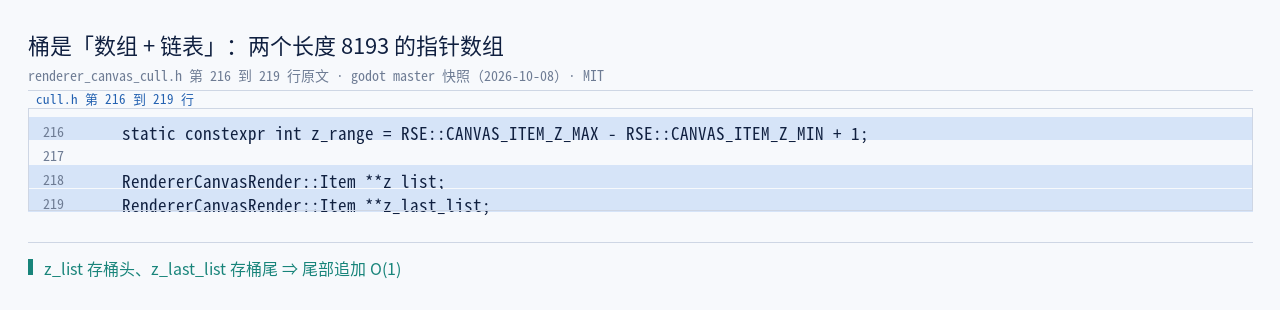

// renderer_canvas_cull.h:216–219（master 快照 2026-10-08）
    static constexpr int z_range = RSE::CANVAS_ITEM_Z_MAX - RSE::CANVAS_ITEM_Z_MIN + 1;

    RendererCanvasRender::Item **z_list;
    RendererCanvasRender::Item **z_last_list;

z_range 等于 4096 - (-4096) + 1，也就是 8193。

3.2 桶是「数组 + 链表」，而且只分配一次

两个数组的长度都是 z_range，而且它们在构造期就分配好，不是每帧申请。这一点值得单独说：分配只做一次，意味着每帧的固定开销里只剩「清零」这一项，没有申请与释放；而清零是可以一次 memset 做完的连续操作，比逐个节点重建要稳定得多。

// renderer_canvas_cull.cpp:2828–2831（master 快照 2026-10-08）
RendererCanvasCull::RendererCanvasCull() {
    ...
    z_list = (RendererCanvasRender::Item **)memalloc(z_range * sizeof(RendererCanvasRender::Item *));
    z_last_list = (RendererCanvasRender::Item **)memalloc(z_range * sizeof(RendererCanvasRender::Item *));

按 64 位机器算，两个数组一共 8193 × 8 × 2 ≈ 128 KiB。每帧把这 128 KiB 清零，就是从零重建一次顺序表。

3.3 一次遍历：先装箱，再串链

好了，进入本篇最核心的一段代码。_render_canvas_item_tree() 的骨架只有三件事：

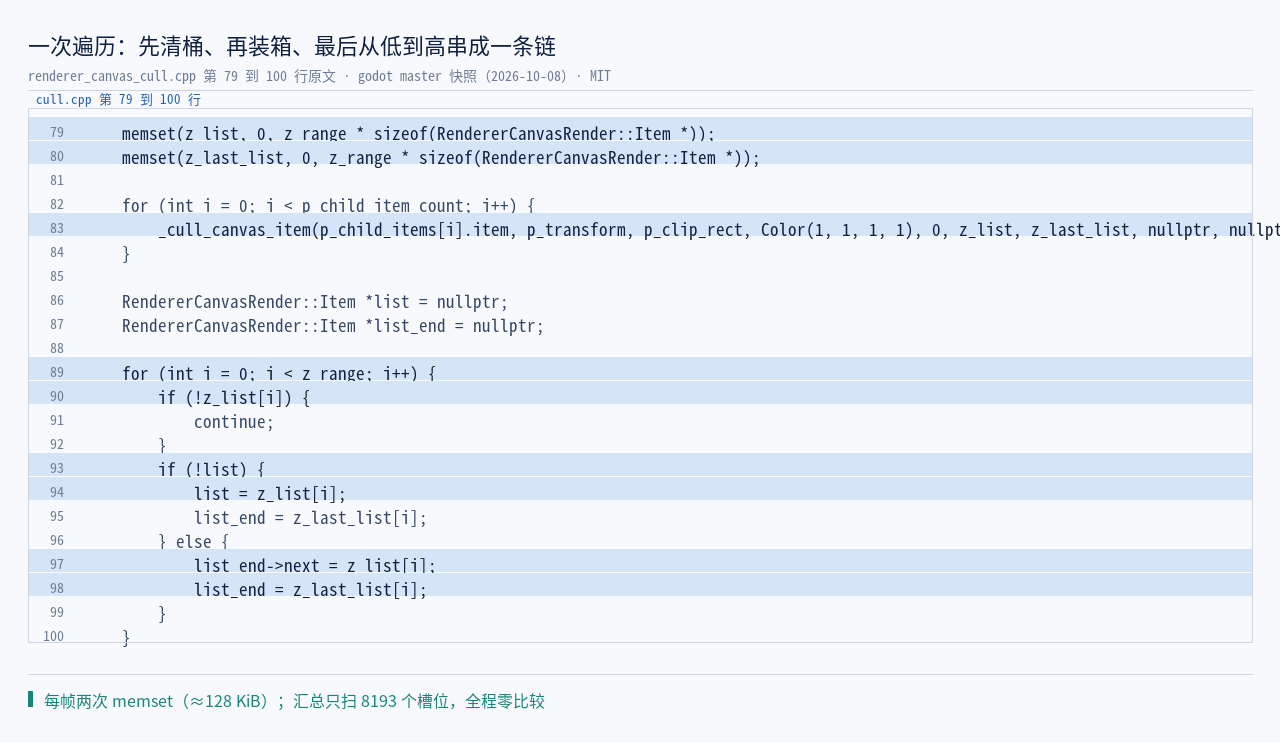

// renderer_canvas_cull.cpp:71–108（节选；master 快照 2026-10-08）
    RENDER_TIMESTAMP("Cull CanvasItem Tree");
    ...
    memset(z_list, 0, z_range * sizeof(RendererCanvasRender::Item *));
    memset(z_last_list, 0, z_range * sizeof(RendererCanvasRender::Item *));

    for (int i = 0; i < p_child_item_count; i++) {
        _cull_canvas_item(p_child_items[i].item, p_transform, p_clip_rect, Color(1, 1, 1, 1), 0, z_list, z_last_list, nullptr, nullptr, false, p_canvas_cull_mask, Point2(), 1, nullptr);
    }

    RendererCanvasRender::Item *list = nullptr;
    RendererCanvasRender::Item *list_end = nullptr;

    for (int i = 0; i < z_range; i++) {
        if (!z_list[i]) {
            continue;
        }
        if (!list) {
            list = z_list[i];
            list_end = z_last_list[i];
        } else {
            list_end->next = z_list[i];
            list_end = z_last_list[i];
        }
    }

三步就位：清桶 → 递归装箱 → 从低到高串链。第二步把每一项按它的绝对 z 放进对应的桶，第三步把 8193 个桶按 z 从小到大接成一条单链表。所以「z 小的画在前面」不是比较出来的，是桶的下标顺序天然给出的。

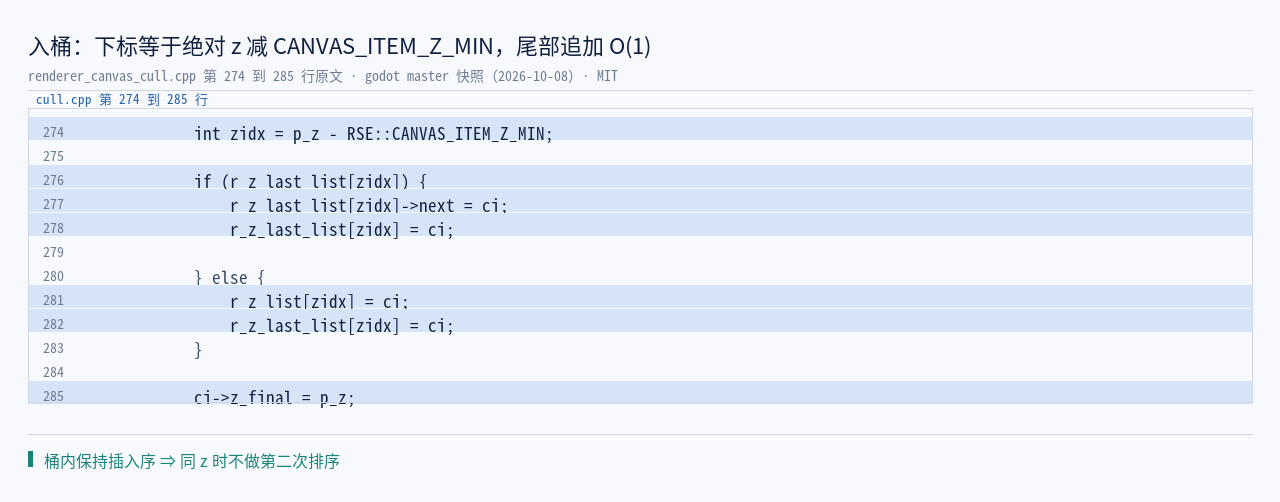

那每一项是怎么进桶的？往回看 _attach_canvas_item_for_draw()：

// renderer_canvas_cull.cpp:274–287（master 快照 2026-10-08）
            int zidx = p_z - RSE::CANVAS_ITEM_Z_MIN;

            if (r_z_last_list[zidx]) {
                r_z_last_list[zidx]->next = ci;
                r_z_last_list[zidx] = ci;

            } else {
                r_z_list[zidx] = ci;
                r_z_last_list[zidx] = ci;
            }

            ci->z_final = p_z;

            ci->next = nullptr;

入桶下标 = 绝对 z − CANVAS_ITEM_Z_MIN。桶内是一条单链表，z_last_list 存尾指针，所以追加是 O(1)：往尾巴上一挂就行。

3.4 桶模型的完整样子

好了，这个模型的代价与收益可以算清：

结论落到量化上：这篇的「排序」实际做的是装箱。全局排序要做 O(n log n) 次比较，而桶模型把顺序外包给了下标——顺序信息被事先编码进数组位置，运行时只剩加法与指针接续。这也解释了为什么 z 必须有硬边界：没有边界就没有下标。

3.5 一处容易误读的地方：z 只在必要时才累加

z_index 默认是相对父项的（z_as_relative = true），所以绝对 z 是累加并夹紧出来的：

// renderer_canvas_cull.cpp:431–436（master 快照 2026-10-08）
    int parent_z = p_z;
    if (ci->z_relative) {
        p_z = CLAMP(p_z + ci->z_index, RSE::CANVAS_ITEM_Z_MIN, RSE::CANVAS_ITEM_Z_MAX);
    } else {
        p_z = ci->z_index;
    }

注意这里夹的是累加结果，不是 z_index 本身。⇒ 一个深层节点即使自己只写了 z_index = 3，也可能因为父链累加而顶到 4096；反过来，CLAMP 之后桶下标永远落在 [0, 8192] 里，越界在那里是数学上不可能的。

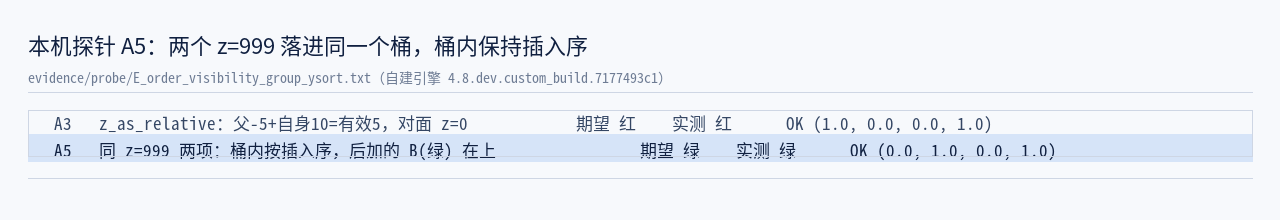

本机读数给了这条模型一个侧面证据：两个 z_index = 999 的重叠方块落在同一个桶里，结果是后加者在上——桶内没有再做任何排序，谁先被挂上谁就在前面。

另补一条本机读数：把父项设成 z_index = -5、子项自己设 z_index = 10，最终压在 z_index = 0 的对照块之上。-5 + 10 = 5 > 0，与上面那段 CLAMP 的累加式对得上。

3.6 三种「排序」的横向对比

OK，把桶模型和它的两个常见替代摆在一起，用一个统一维度表来看，才看得出它到底买到了什么：

评价标准说明：这里的「代价」只看每帧的确定性开销与结构变化时的增量开销两项——因为剔除与排序是在渲染流程里每帧都要跑的东西，短突发的高开销比稳定的低开销更难接受。

对比的结论落在两句话上：顺序信息被事先编码进数组下标，运行时只剩加法与指针接续；代价是 z 必须有硬边界。为了避开比较排序而接受一个 8193 格的数组，这个取舍只有在「每帧都要重排」的前提下才划算——而 2D 场景恰好就是每帧都要重排。

本章出处：rendering_server_enums.h、renderer_canvas_cull.h、renderer_canvas_cull.cpp（均为 master 快照 2026-10-08，MIT）。本机读数来自探针 A5。

四、同一个桶里谁先谁后

这一章短，但它解释了「为什么每帧清空 128 KiB 也不心疼」。

4.1 桶内保持插入序，因为插入序就是正确顺序

说白了，在同一层、同一个 z 上，谁先画谁后画？答案在遍历里：子项是按序号从小到大被访问的，而访问到就往后追加，所以桶内链表天然按序号有序。这意味着「同一桶内再排一次序」是多余的——顺序信息在被访问的那一刻就已经确定，追加这个动作本身就在维护它。

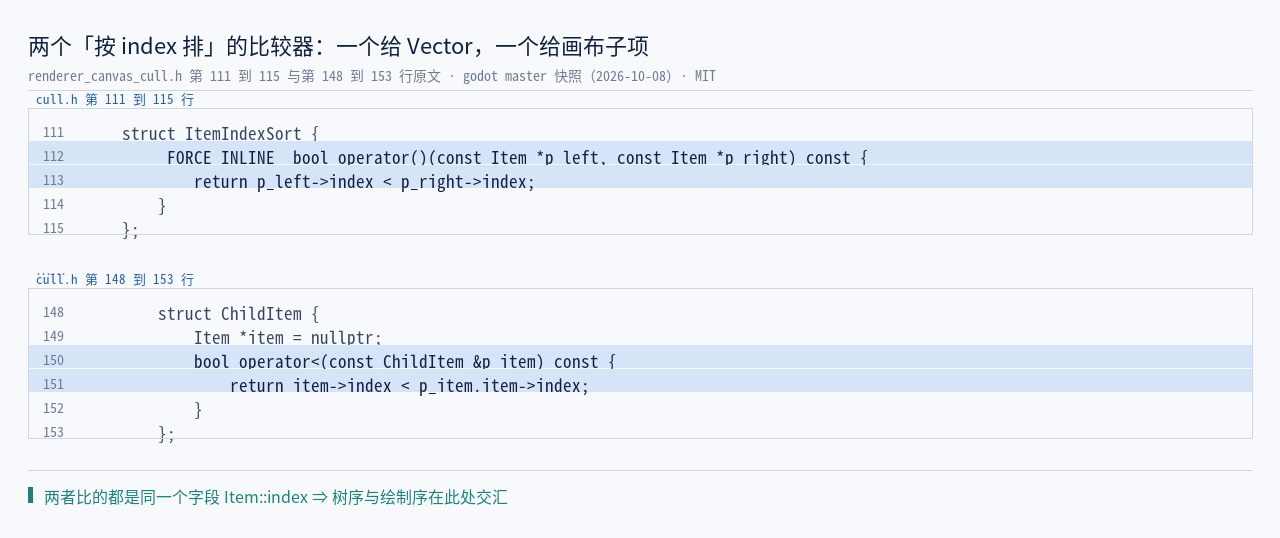

// renderer_canvas_cull.h:111–115 与 :148–153（master 快照 2026-10-08）
    struct ItemIndexSort {
        _FORCE_INLINE_ bool operator()(const Item *p_left, const Item *p_right) const {
            return p_left->index < p_right->index;
        }
    };
    ...
        struct ChildItem {
            Item *item = nullptr;
            bool operator<(const ChildItem &p_item) const {
                return item->index < p_item.item->index;
            }
        };

一个给 Vector 用（sort_custom），一个给画布的子项数组用（直接 sort()）。两者比较的都是同一个字段：index。

4.2 代价落在「只在脏的时候排」

// renderer_canvas_cull.cpp:315–318 与 :499–502（master 快照 2026-10-08）
    if (ci->children_order_dirty) {
        ci->child_items.sort_custom<ItemIndexSort>();
        ci->children_order_dirty = false;
    }
    ...
    if (p_canvas->children_order_dirty) {
        p_canvas->child_items.sort();
        p_canvas->children_order_dirty = false;
    }

言归正传，回到那个「128 KiB 清零便不便宜」的问题。清零是线性的（8193 次），排序是只在结构变化时才做的（children_order_dirty），入桶是 O(1)——三者叠起来，才是「顺序可以每帧重建却不贵」的完整解释。如果每帧都做一次全局比较排序，这套设计立刻站不住。

4.3 一次结构变化的完整回路

OK，把「改一个属性」到「画面顺序变化」的整条回路走一遍，前面几段代码就串起来了。假设我们给一个已经进树的节点设 z_index = 3：

1. 场景层：CanvasItem::set_z_index() 里把值存下，然后只调一句 canvas_item_set_z_index(canvas_item, z_index)（canvas_item.cpp:757–761）。
2. 服务层门面：这条命令经宏生成的转发（FUNCRIDSPLIT(canvas_item) 把这一段的实现层指定为 RendererCanvasCull，rendering_server_default.h:1016），落到剔除器。
3. 剔除器：canvas_item_set_z_index() 先做越界检查（cull.cpp:1884），再写字段。注意它没有触发任何排序——z 只影响入桶的下标，不影响子项次序。
4. 下一帧剔除：这一项按新 z 落进另一个桶；汇总时桶的顺序自然给出新位置。

如果改的是顺序类属性（比如插入了兄弟节点），回路就多一步：

1. canvas_item_set_parent()（cull.cpp:576 起）把子项挂进新父项，并置脏（cull.cpp:1966 / 1972）。
2. 下一帧 _cull_canvas_item() 走到这一项，发现 children_order_dirty，做一次 sort_custom<ItemIndexSort>()（cull.cpp:315–318）。
3. 排序之后子项按 index 升序被访问，于是桶内的追加顺序随之改变。

这里的原理与第三章是同一处，其中：桶内先后不需要比较，只需要保证追加顺序正确，而追加顺序由序号排序保证。

⇒ 两条回路的差别值得记：改 z 不需要排序，改结构需要一次排序，而那次排序只发生一次（置脏后立刻清脏）。这就是「脏标记」在这里的全部作用——把排序从每帧摊到「真的变了」的那一帧。

本章出处：脏标记与比较器同见 renderer_canvas_cull.h；转发链的宏展开另见 server_wrap_mt_common.h（master 快照 2026-10-08）。

五、y 排序：把子树拍平，再按最终 y 排

前面四章讲的是「z 桶」这条主路。这一章讲例外一：y_sort_enabled 会绕过主路的一半。

5.1 y 排序比较的不是本地 y，而是最终位置的 y

这一节先看判据本身。y 排序的比较器只有几行，但它比的是哪一个 y，直接决定排序结果对不对：比本地坐标还是比最终位置，在父链带着变换的时候会给出完全不同的先后，而且错得很安静。

// renderer_canvas_cull.h:117–127（master 快照 2026-10-08）
    struct ItemYSort {
        _FORCE_INLINE_ bool operator()(const Item *p_left, const Item *p_right) const {
            const real_t left_y = p_left->ysort_xform.columns[2].y;
            const real_t right_y = p_right->ysort_xform.columns[2].y;
            if (Math::is_equal_approx(left_y, right_y)) {
                return p_left->ysort_index < p_right->ysort_index;
            }

            return left_y < right_y;
        }
    };

ysort_xform.columns[2].y 是这项在世界里的最终 y。取最终位置而不是本地坐标，是因为父链的变换会把局部位置挪走——官方那句 "Child Y-sorted nodes are sorted in the same space as the parent Y-sorted node" 说的就是这个口径。

第二条判据 ysort_index 是稳定排序的兜底：y 完全相等时，按收集顺序决定，不引入随机性。

5.2 为什么必须先拍平

说白了，y 排序不能就地两两交换，因为它要跨层级比较。实现的做法是：把 y-sorted 这颗子树整体摊成一维数组，排完序之后再逐个送进剔除。

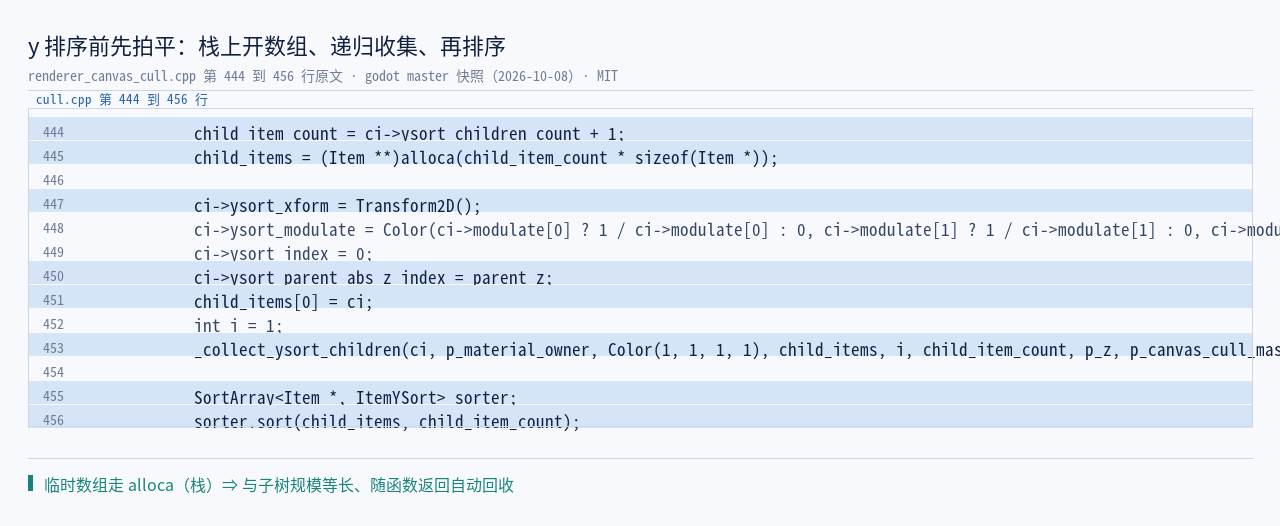

// renderer_canvas_cull.cpp:440–460（节选；master 快照 2026-10-08）
            if (ci->ysort_children_count == -1) {
                ci->ysort_children_count = _count_ysort_children(ci);
            }

            child_item_count = ci->ysort_children_count + 1;
            child_items = (Item **)alloca(child_item_count * sizeof(Item *));

            ci->ysort_xform = Transform2D();
            ci->ysort_modulate = Color(...);
            ci->ysort_index = 0;
            ci->ysort_parent_abs_z_index = parent_z;
            child_items[0] = ci;
            int i = 1;
            _collect_ysort_children(ci, p_material_owner, Color(1, 1, 1, 1), child_items, i, child_item_count, p_z, p_canvas_cull_mask);

            SortArray<Item *, ItemYSort> sorter;
            sorter.sort(child_items, child_item_count);

三处细节值得停下来看一眼：

1. 临时数组走的是 alloca（栈），不是堆——一次用量与子树规模成正比，用完随函数返回自动回收。
2. 拍平前要数一遍：_count_ysort_children() 递归数出可见子孙的数量，结果缓存在 ysort_children_count 上，-1 表示「还没算」。
3. 每个成员都要带上「父的绝对 z」：拍平之后它们会被逐个送回剔除，ysort_parent_abs_z_index 就是那时候用的。

5.3 缓存怎么失效

ysort_children_count 是缓存，于是就有失效问题。失效的做法是沿父链往上清，只清到最近的 y-sort 祖先——再往上那一层不受影响，所以循环会停在那里，而不是一路清到根。这种「只清受影响的最近一层」的写法，和前面脏标记的思路是同一个路子。

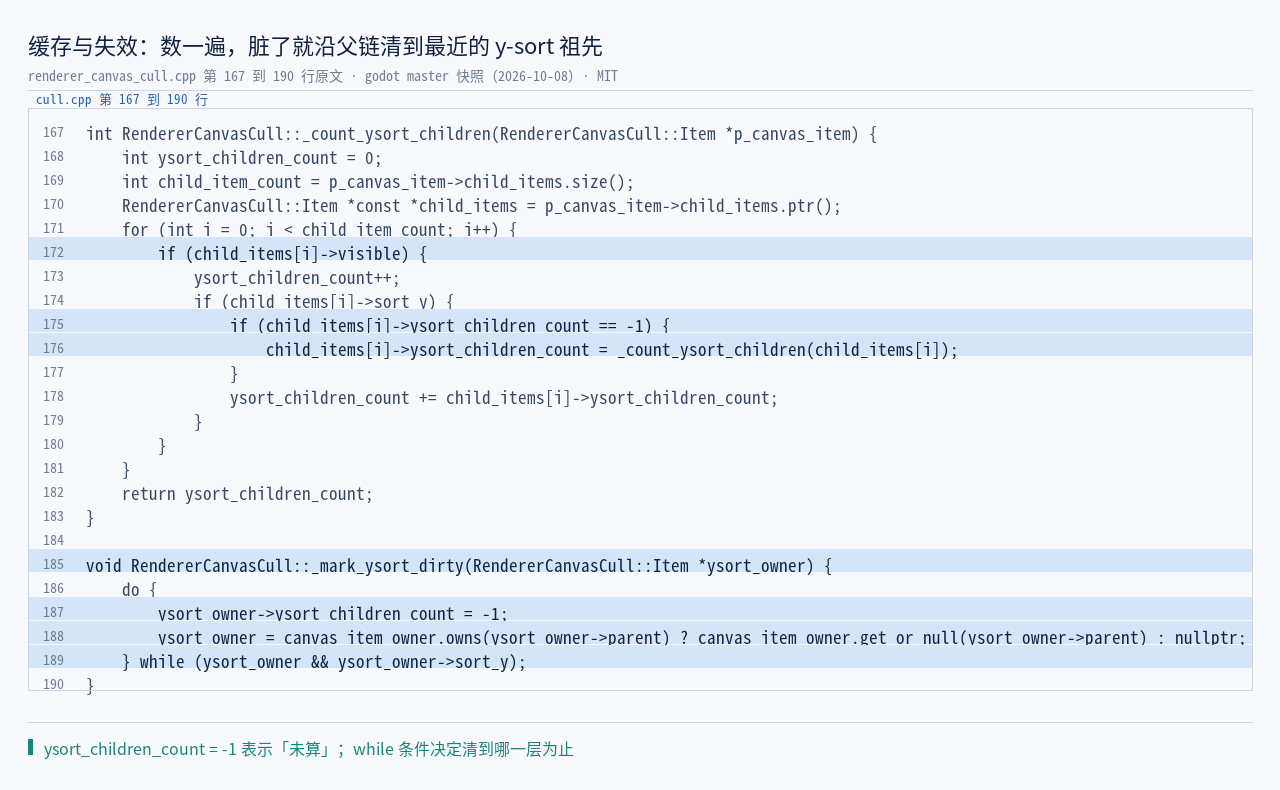

// renderer_canvas_cull.cpp:185–190（master 快照 2026-10-08）
void RendererCanvasCull::_mark_ysort_dirty(RendererCanvasCull::Item *ysort_owner) {
    do {
        ysort_owner->ysort_children_count = -1;
        ysort_owner = canvas_item_owner.owns(ysort_owner->parent) ? canvas_item_owner.get_or_null(ysort_owner->parent) : nullptr;
    } while (ysort_owner && ysort_owner->sort_y);
}

那个 while (ysort_owner && ysort_owner->sort_y) 就是「只清到最近的 y-sort 祖先」：再往上那一层不受影响，所以不必继续清。

5.4 例外里的例外：z 会静默压过 y 排序

言归正传，社区里流传一句结论：「y 排序只对 z 相同的项生效」。这句话我们需要实测而不是照抄，因为它是第三方（一位开发者在 4.7 上跑了逐像素断言）的结论。

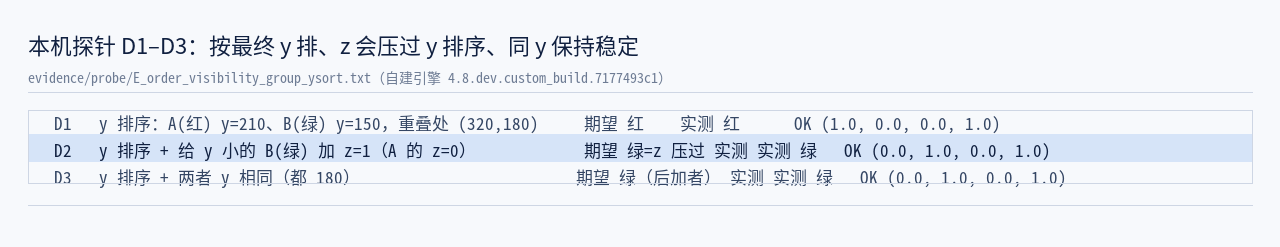

本机三组读数是这样的：

⇒ 「z 会压过 y 排序」在本机复现成立，D3 也印证了同 y 的稳定性。按源码看这也说得通：拍平之后每个成员仍然带着自己的绝对 z 回去装箱，而装箱发生在排序之后——y 只决定同一批项的收集顺序，z 才决定它们落在哪个桶。

注意：一处口径要写清：那条第三方结论来自 4.7，本篇只把它当作待验问题，结论以本机 D2 为准；不给跨版本结论。

5.5 y 排序的开销口径：贵在哪、便宜在哪

好了，把前面几段串起来，y 排序的代价可以拆成四项：

⇒ 与 z 桶那条主路对比：z 桶是零比较，y 排序是每次都要排一次。这就是为什么 y 排序只在真的需要「按前后遮挡」时才该开——它换掉的正是主路最擅长的东西。

这里还有一条不能省略的历史背景。官方在 2020 年那篇《Godot's 2D engine gets several improvements for upcoming 4.0》里同时宣布了两件事：新增 CanvasGroup（"merges the draw calls of its children nodes"），以及 clip children 的成本几乎为零（"happens at literally no cost"）。但y 排序的性能问题是后来才修的：2022 年前后（4.0 开发期）它在大图块地图上一直很贵，直到 2023 年 4.2 的一条改动——

"2D: Greatly improve Y-sort performance on TileMaps (GH-73813)."

才把 TileMap（瓦片地图）上的 y 排序开销压下来。社区里能查到的另一组实测来自更早的 3.x 时代：纯 TileMap 在 100×100 时约 50 fps、512×512 时直接崩，且「512 图块的地图不开 YSort 占 170 MB，468 图块开 YSort 逼近 400 MB」。

注意：那组数字是3.x 口径，本篇只作前后景引用，不当 4.x 的性能结论；它与上面那条 4.2 的修补连起来，只说明一件事：「y 排序便宜」不是天生成立的，是被修出来的。

本章出处：实现同见 renderer_canvas_cull.cpp；三条外部依据分别是 4.2 开发快照的发行说明（y 排序性能修补那条）、修复它的 GH-73813，以及社区那组 TileMap 实测（3.x 口径，仅作前后景）。本机读数来自探针 D1–D3。

六、「画什么」的五道闸门

前面五章讲的是「什么顺序」。从这一章起换到另一个问题：哪些东西根本不会进入那条链。先来看看编辑器里与可见性相关的那一节长什么样。

这一节里的开关对应本章前面的两道闸门：Visible 与可见层（后者在 4.x 里是那组 32 位复选框）。而本章最容易被忽略的第三道闸门——累计透明度——在编辑器里根本没有专门的字段，它是父链 modulate 一路乘下来的结果；第四道（裁剪退化）也不在这一节。注意：同样是版本披露：这张图是 Godot 3.4 的界面。

6.1 两道在递归之前就拦下的闸门

_cull_canvas_item() 是个递归函数（cull.cpp:304 起），它从画布根往下走，每一项都要先过判据、再决定要不要继续看子项。而在它开头的十几行里，就连着过了两道门——这两道门的位置很关键，因为它们的 return 都写在递归调用之前。

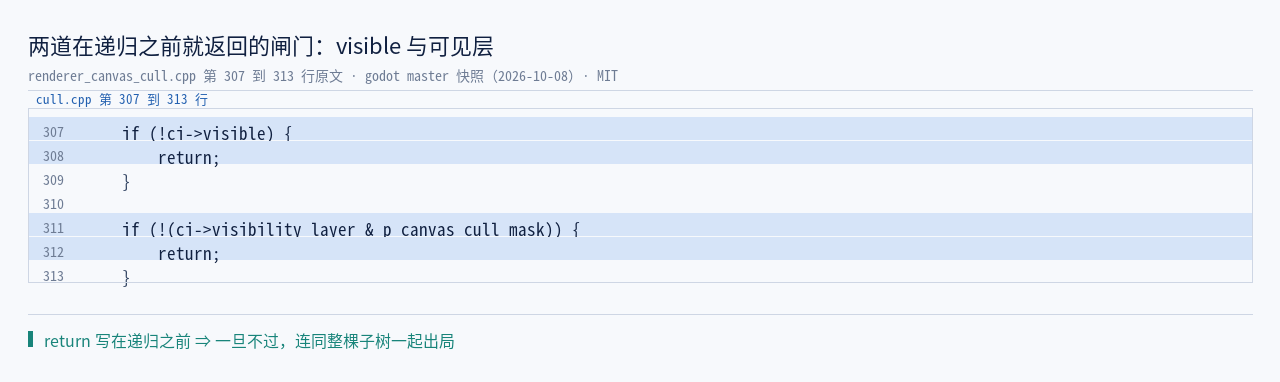

// renderer_canvas_cull.cpp:305–313（master 快照 2026-10-08）
    Item *ci = p_canvas_item;

    if (!ci->visible) {
        return;
    }

    if (!(ci->visibility_layer & p_canvas_cull_mask)) {
        return;
    }

注意两处 return 的位置：它们在递归之前。所以这两道门一旦不过，出去的不是「这一项不画」，而是这一项连同它的整棵子树一起出局。

第二道门的判据是按位与：visibility_layer 是节点上的一个位域，p_canvas_cull_mask 是视口上的一个位域（Viewport.canvas_cull_mask，默认 0xffffffff，见 renderer_viewport.h:122），两者只要有一位重合就放行。

官方类参考的原句是这样的：

"A Viewport will render a CanvasItem if it and all its parents share a layer with the Viewport's canvas cull mask."

「and all its parents」这四个字是这一节的重点，下一小节用探针把它钉住。

6.2 另外两道：全透明与退化裁剪

OK，再往下走，还有两道同样会连坐整棵子树的门：

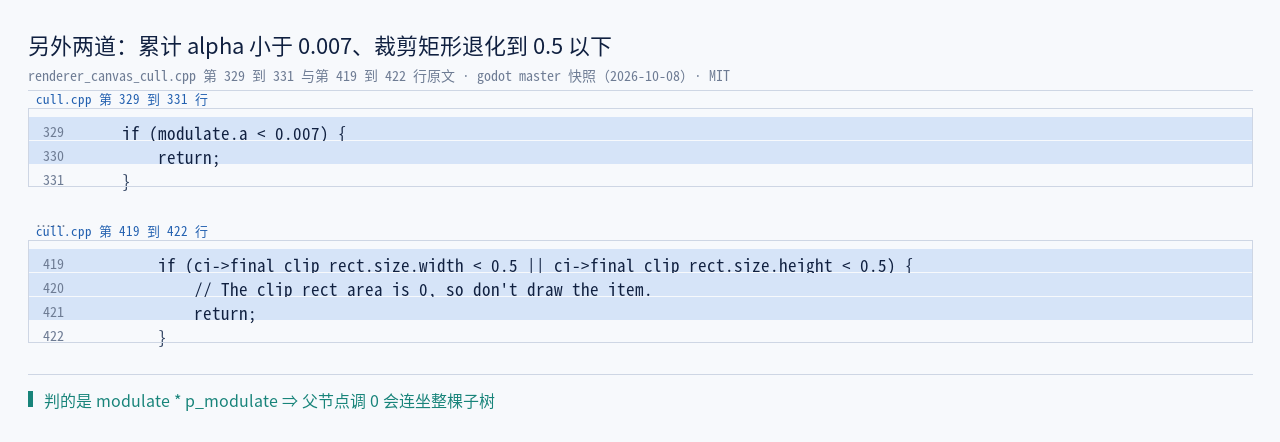

// renderer_canvas_cull.cpp:327–331 与 :419–422（master 快照 2026-10-08）
    Color modulate = ci->modulate * p_modulate;

    if (modulate.a < 0.007) {
        return;
    }
    ...
        if (ci->final_clip_rect.size.width < 0.5 || ci->final_clip_rect.size.height < 0.5) {
            // The clip rect area is 0, so don't draw the item.
            return;
        }

第三条门最容易被忽略：判的是累加后的 modulate.a，也就是「父链一路乘下来」的透明度。⇒ 一个父节点把 modulate.a 调成 0，它的整棵子树都会消失，哪怕子节点自己的 alpha 还是 1。这不是 bug，是递归的自然结果。

第四条门说的是一种很常见的情形：clip_children 开了、但可裁剪区域退化到 0（例如父项自身没有任何可见内容）。这时候同样整棵子树不画。

6.3 第五条：只管自己进不进桶

第五条门不在上面那个位置，而在装箱那一步（_attach_canvas_item_for_draw()）：

// renderer_canvas_cull.cpp:260（master 快照 2026-10-08）
    if (((ci->commands != nullptr || ci->visibility_notifier) && p_clip_rect.intersects(p_global_rect, true)) || ci->vp_render || ci->copy_back_buffer) {

判据是视口裁剪矩形与这一项的包围盒是否相交，用的是 Rect2::intersects(..., true)（第二个参数包含边界）。不过它只决定这一项自己进不进桶——因为在这一步之前，它的子项已经被处理过了。

注意：这里要澄清一个很常见的误读：2D 剔除不是视锥剔除。本篇的 165 处源码落点里没有任何相机视锥或平面，与「画什么」相关的几何判据只有这一条矩形相交；z 只决定顺序，不决定去留。

6.4 五道闸门的全貌

依然是惯例，这张表建议对照源码各读一遍。它不是「性能优化清单」，而是「为什么我的节点不见了」的排查顺序：前四道门一旦不过，出局的是整棵子树，所以一旦发现某个父节点下面的子项集体消失，就该从这四道门里找原因，而不是逐个去检查子项自己的属性。

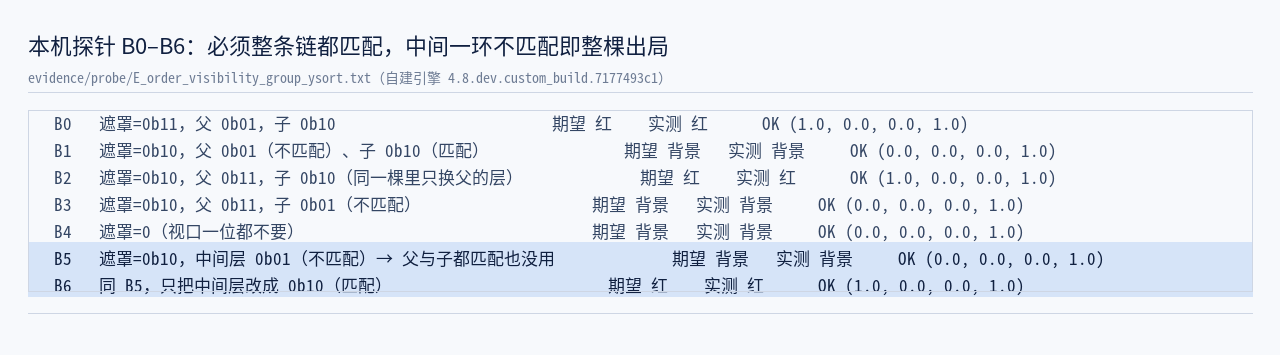

6.5 本机对照：链上任一环不匹配，整棵出局

OK，这一节的实测证据来得有点曲折：首跑时它判我错。

探针里有一例：视口掩码设成 0b10，父项 visibility_layer = 0b11、子项 = 0b10，按「按位与非零」的规则，父与子都该放行。可中心点读回来是背景色——什么都没画。查下去才发现根因不在被测节点上，而在探针自己的场景根节点：它的 visibility_layer 是默认值 1（canvas_item.h:108），而掩码 0b10 里没有第 0 位——于是整个场景在根那一层就被拦掉了。

这正好把「and all its parents」演成了实例。修掉装置（把装置自身的层放开）之后，又补了两例专门钉住它：

B5 与 B6 只差中间层的一个位，结果一个全遮、一个正常。⇒ 「可见层必须整条链匹配」在本机成立。

还有一处旧印象要一并纠正：visibility_layer 的默认值两侧并不一样——场景侧是 1（只开第 1 位），服务侧 Item 的默认是 0xffffffff（全开）。这不是笔误：节点进画布时会把自己那一位下发下去（canvas_item.cpp:270 / :295），所以服务侧的默认值只对「没被场景层管过的项」生效。我最初就是按「两侧都是全开」的旧印象设计装置的，才踩了上面那个坑。

6.6 排查手册：节点不见了，按这五道门逐条查

好了，把上面那张表倒过来用，就是一份能对着敲的排查清单。顺序不要打乱——从整棵出局的门往后查，比从「样式对不对」查起快得多：

这五步里，前三步都是「整棵出局」，这一点是排查效率的关键：如果问题是「整棵子树都不见」，就从第 1 步开始；如果只有个别节点不见，直接跳到第 5 步。回头看，本篇探针首跑那次误判（0b10 掩码下场景整棵消失），根因正是第 2 步里我没查链条最外层的那一环。

本章出处：五道闸门同见 renderer_canvas_cull.cpp。可见层与画布变换的关系见官方 2D 变换说明；2D 光照里那套同样按掩码选对象的写法见官方 2D 光照与阴影。本机读数来自探针 B0–B6。

七、两级结构：先剔完整棵，再把桶串成一条链交出去

OK，这一章把整条链收口：剔除器对外只有一个入口，出口只有一条链。入口是 render_canvas()，出口是那条把 8193 个桶串起来的链表；把这两个端点看住，也就看住了这一层与上下游之间的全部契约。

7.1 入口与出口

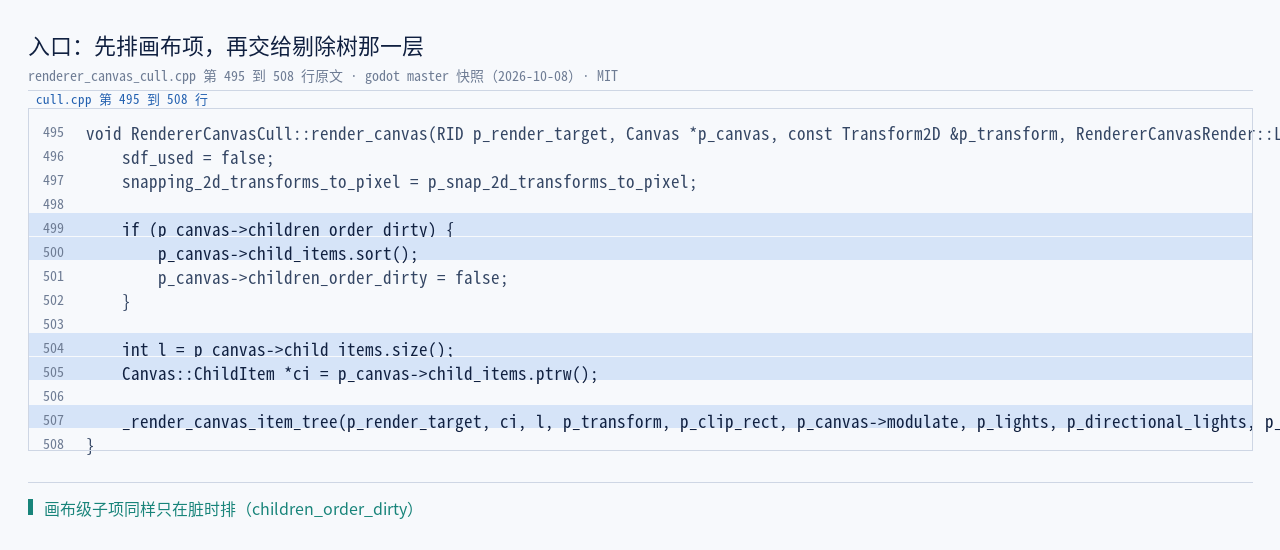

// renderer_canvas_cull.cpp:495–508（master 快照 2026-10-08）
void RendererCanvasCull::render_canvas(RID p_render_target, Canvas *p_canvas, const Transform2D &p_transform, ...) {
    sdf_used = false;
    snapping_2d_transforms_to_pixel = p_snap_2d_transforms_to_pixel;

    if (p_canvas->children_order_dirty) {
        p_canvas->child_items.sort();
        p_canvas->children_order_dirty = false;
    }

    int l = p_canvas->child_items.size();
    Canvas::ChildItem *ci = p_canvas->child_items.ptrw();

    _render_canvas_item_tree(p_render_target, ci, l, p_transform, p_clip_rect, p_canvas->modulate, ...);
}

出口在 _render_canvas_item_tree() 的最后一行：

// renderer_canvas_cull.cpp:104–105（master 快照 2026-10-08）
    RSG::canvas_render->canvas_render_items(p_to_render_target, list, p_modulate, p_lights, p_directional_lights, p_transform, p_default_filter, p_default_repeat, p_snap_2d_vertices_to_pixel, sdf_flag, r_render_info);

第二个参数就是那条链的表头 list。下游拿到的不是数组，是一条单链表——这一条决定了后续所有消费方的写法：它们只能顺着 next 顺序遍历，不能按下标随机取用；而顺序恰好就是上游刚刚排好的那个顺序，不需要再解释一次。

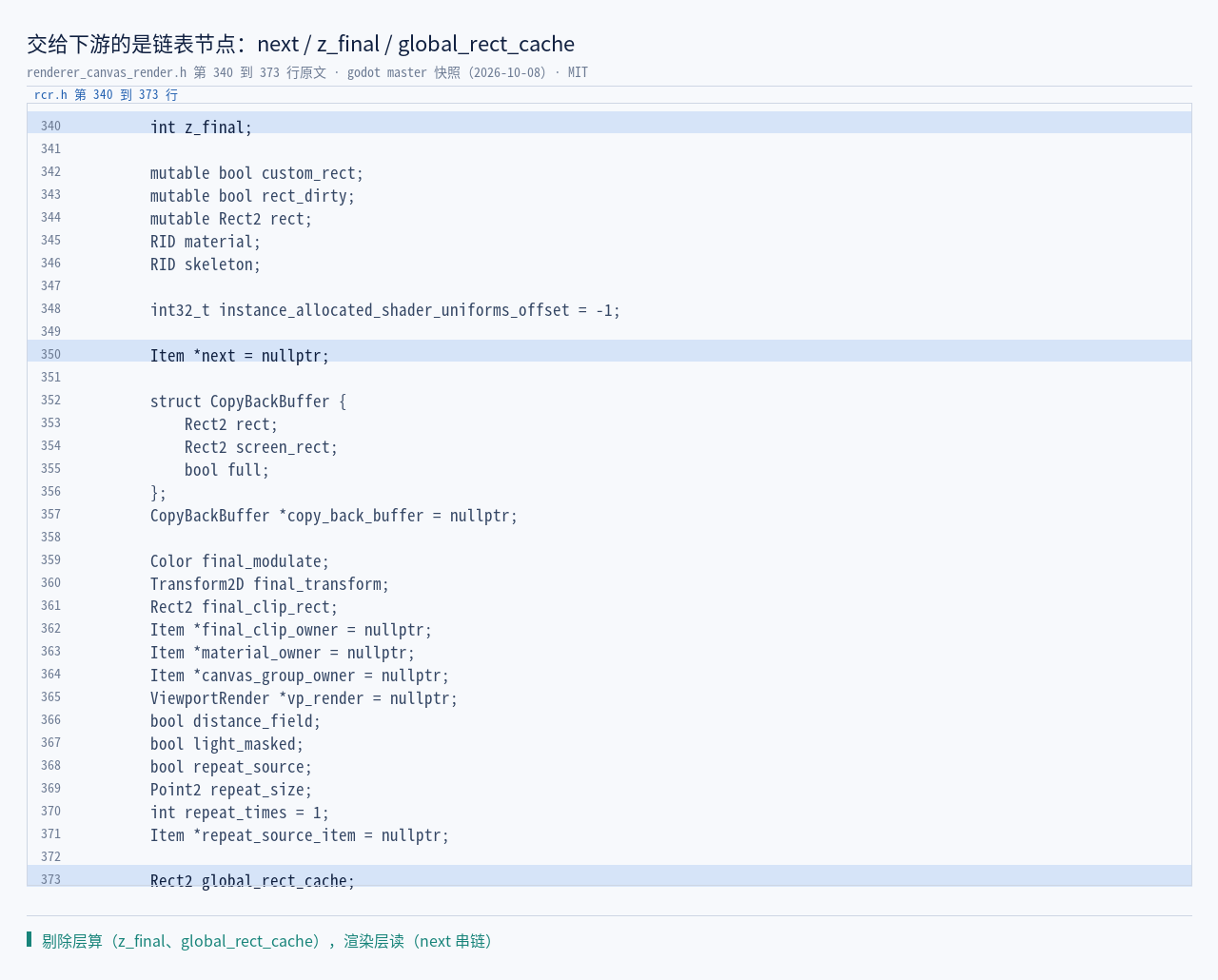

7.2 交接面：一个 Item，两个模块共用

这条链的节点类型值得单独说一句。剔除层的 Item 继承了渲染层的 Item：

// renderer_canvas_cull.h:45（master 快照 2026-10-08）
    struct Item : public RendererCanvasRender::Item {

所以下游读的是同一块内存，只是字段的口径不同：next 是桶内链表指针（renderer_canvas_render.h:350），z_final 是剔除算出的最终 z（:340），global_rect_cache 是这一项的全局矩形（:373）。剔除层负责算，渲染层负责读——这就是两篇之间的接缝。

顺带记一个容易混淆的命名：RSG 是宏别名（#define RSG RenderingServerGlobals），它下面挂着两个不同的单例——RSG::canvas 是剔除器，RSG::canvas_render 是渲染抽象层（rendering_server_globals.h:62 / :65）。名字差一个后缀，职责差一层。

7.3 两级结构的代价与收益

把前面两小节拼起来看，剔除这一层实际做了两件性质不同的事，它们各自有独立的代价与收益。分开算，才能看清哪一部分是固定的、哪一部分随场景规模增长。

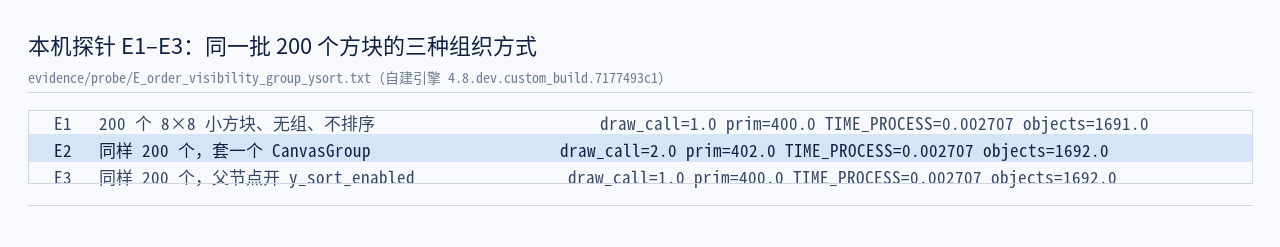

7.4 本机对照：同内容三种组织方式的读数

注意：这张表里藏着本篇的第三处口径纠正：CanvasGroup 并不省 draw call。200 个同材质方块本来就被批成 1 个 draw call，套上组反而变成 2 个（组要多一次背缓冲拷贝）。下一章按「代价」而不是「好处」来讲它。

7.5 为什么交给下游的是链表，不是数组

交接面的形状不是随手定的，三个理由都在源码里留着痕迹：

1. 顺序已经编码在链里了。桶汇总做的事就是「把非空桶按 z 从小到大接起来」，接完之后顺序只体现在 next 指针上——再转成数组等于把这份信息重新编码一次，纯属浪费。
2. 下游是流式消费的。渲染抽象层拿到链头之后顺序读下去即可，它不需要按下标随机访问；而链表天然支持「遍历途中再插一项」（后面讲组与背缓冲时就会用到这个能力）。
3. 桶内本来就是链。入桶用的是尾指针追加（cull.cpp:276–283），所以桶里的项天生就是链表节点；汇总只是把这些小链接成大链，零拷贝。

⇒ 这条接缝一句话就能说清：上游负责「排序」，下游负责「消费」，中间用一条链传递，谁也不多做一次转换。这也是为什么本篇的边界停在 Item 这个类型上——它是两层共用的那一块内存。

本章出处：renderer_canvas_render.h、rendering_server_globals.h、rendering_server_default.h（均为 master 快照 2026-10-08）。本机读数来自探针 E1–E3。

八、CanvasGroup 的隔离要付什么

这一章讲例外二。CanvasGroup 的官方定义只有一句："Merges several 2D nodes into a single draw operation."——「把若干 2D 节点合并成一次绘制操作」。可它买到的到底是什么、代价落在那儿，要一行行看。先看它在编辑器里是什么样子。

注意：这里有一处取图的如实交代：阶段 2 计划里，这一位想找一张「界面上能看清 Fit Margin / Clear Margin / Use Mipmaps」的截图，但整池 OCR 逐张查过之后没有一张能确认这些字段可见（本机也没有可用的 Godot 4 截图环境出图）。所以这一位按 §1.10 的处置办法换成了同类的真实界面图（如实标注为「组在场景树里只是个普通节点」），没有用自绘顶替；那三个字段的语义以正文的源码与官方类参考口径为准。

8.1 组什么时候启用

// renderer_canvas_cull.cpp:471–477（master 快照 2026-10-08）
    } else {
        RendererCanvasRender::Item *canvas_group_from = nullptr;
        bool use_canvas_group = ci->canvas_group != nullptr && (ci->canvas_group->fit_empty || ci->commands != nullptr);
        if (use_canvas_group) {
            int zidx = p_z - RSE::CANVAS_ITEM_Z_MIN;
            canvas_group_from = r_z_last_list[zidx];
        }

依然是惯例，先看第一道判据：组自己得有绘制内容，或者允许「空组也报一份尺寸」（fit_empty）。一个既没有绘制命令、又不允许空组自适应的 CanvasGroup，走的是普通路径——这一条解释了为什么「空的组什么也不做」。

8.2 组的包围盒是算出来的

组的可见区域不是用户设的，是由组内成员并出来的：

// renderer_canvas_cull.cpp:209–221（master 快照 2026-10-08）
            Rect2 rect_accum;
            RendererCanvasRender::Item *c = r_canvas_group_from;
            while (c) {
                if (c == r_canvas_group_from) {
                    rect_accum = c->global_rect_cache;
                } else {
                    rect_accum = rect_accum.merge(c->global_rect_cache);
                }

                c = c->next;
            }

并完之后还要按 clear_margin 再外扩一圈，那是留给滤波与半透明边缘的余量（cull.cpp:243 / :249）。⇒ 组越大、余量越大，占用的背缓冲就越大。官方类参考里的两句提醒正是冲这个来的：fit_margin "increases both the backbuffer area used and the area covered by the CanvasGroup both of which can reduce performance"，clear_margin 则相反——"A smaller margin will reduce the area of the backbuffer used which can increase performance"。

8.3 组的 α 与普通父节点的 α 不是一回事

好了，这是本篇最反直觉的一条实测。构造两组对比：都是「两个重叠的红块」，区别只在父节点是普通的 Node2D 还是 CanvasGroup，且父节点的 modulate.a 都设成 0.5。

C2 与 C3 的差别只在「父是普通节点还是组」，结果却从 0.749 掉到 0.373。⇒ 组的 α 施加在「组内已经合成好的结果」之上再作用一次：子项先按继承来的 α 合成到背缓冲（得到 0.749），组主再把这份结果整体贴回父画布（再乘 0.5）。

这说明「整体合成」是真的：C4 里组自身 α 为 1 时，组内合成与无组完全一致（都是 0.749）；一旦组自身要半透明，那一次透明就落在整份结果上，而不是落在每个子项上。注意：这也是本篇要改的口径——社区常说「组会合并 draw call」，本机读数（E2）恰恰相反：它买到的是「一次整体合成」，不是省 draw call。

8.4 clip_children 在组内会失效

同一批探针里还有一组对照：一个 20×20 的遮罩节点开 clip_children，它下面挂一个 120×120 的子项。

⇒ clip_children 在组外生效、在组内失效。这不是实现漏洞，而是背缓冲只有一份的必然结果，源码里那条注释把话说明白了：

// renderer_canvas_cull.cpp:254–256（master 快照 2026-10-08）
            // Very important that this is cleared after used in RendererCanvasRender to avoid
            // potential crashes.
            r_canvas_group_from->canvas_group_owner = ci;

8.5 两条「不会正常工作」的告警

再看两条告警。CanvasGroup 节点自己会报两条配置告警：

// scene/2d/canvas_group.cpp:78–88（master 快照 2026-10-08）
            if (!warned_about_ancestor_clipping && as_canvas_item && as_canvas_item->get_clip_children_mode() != CLIP_CHILDREN_DISABLED) {
                warnings.push_back(vformat(RTR("Ancestor \"%s\" clips its children, so this CanvasGroup will not function properly."), as_canvas_item->get_name()));
                warned_about_ancestor_clipping = true;
            }

            CanvasGroup *as_canvas_group = Object::cast_to<CanvasGroup>(n);
            if (!warned_about_canvasgroup_ancestor && as_canvas_group) {
                warnings.push_back(vformat(RTR("Ancestor \"%s\" is a CanvasGroup, so this CanvasGroup will not function properly."), as_canvas_group->get_name()));
                warned_about_canvasgroup_ancestor = true;
            }

两条告警与官方类参考那句 "Since CanvasGroup and CanvasItem.clip_children both utilize the backbuffer... will not function correctly" 指的是同一件事：背缓冲只有一份。

注意：一处负结果要如实记下：这两条告警在运行时读不到。本篇探针原本想直接读出告警字符串，实测报 Nonexistent function 'get_configuration_warnings' ——该虚函数没有绑定到脚本 API，只有编辑器会去调它。所以这一节的口径只作源码引用，不声称「本机验过告警」。

8.6 组的节点侧默认值

最后补两条节点侧的事实：CanvasGroup 构造时把 fit_margin 设成 10 px（canvas_group.cpp:119），并且它实际下发的是透明模式加空组自适应——CANVAS_GROUP_MODE_TRANSPARENT 配 fit_empty = true（canvas_group.cpp:40 / :53 / :64），析构时再关成 CANVAS_GROUP_MODE_DISABLED（:122）。枚举里一共四种模式（rendering_server_enums.h:847–851）：DISABLED / CLIP_ONLY / CLIP_AND_DRAW / TRANSPARENT，而 CanvasGroup 节点只用了最后一种。

8.7 按代价推出来的四条使用建议

把前面六小节的结论换算成可执行的建议，四条都是从代价推出来的，不是手感：

1. 只在「需要整体施加效果」时用组。组的价值是一次整体合成（C3 的 0.373 就是它的指纹），而不是省 draw call（E2 实测 1 → 2）。如果只是想省绘制开销，组不是工具。
2. 余量按需要给，别按习惯给。fit_margin 与 clear_margin 默认都是 10 px，它们直接决定背缓冲多大；官方类参考的原话是 fit_margin "should be kept as small as possible"。
3. 组内不要再开 clip_children。两条机制抢同一份背缓冲，实测结果是组内那一侧的裁剪彻底失效（C3a 对 C3b）。
4. 不要嵌套组、也不要把组放进开了裁剪的祖先里。这两种情况节点自己会报配置告警——虽然那两条告警在运行时读不到，但编辑器里看得到。

注意：补一句关于第 4 条的口径：本篇没有用探针验证「告警会不会出现」，因为实测发现那个查询函数没有绑定到脚本 API（get_configuration_warnings() 报 Nonexistent function）。所以这一条的依据是源码里的告警分支，不是本机实测——证据层级要说清。

本章出处：canvas_group.cpp（master 快照 2026-10-08）；组的立项动机见官方 2020 年那篇 4.0 二维引擎改进公告。本机读数来自探针 C1–C4 与 C3a/C3b。

九、收官：这套剔除与排序买到什么、代价是什么

OK，把九个章节的东西压成一张图，再看两处我们纠正过的旧印象。这一章不再引入新机制，只做三件事：把可量化的结论收拢成三条，把过程中纠正过的旧印象摆出来，以及把这条链往下交棒的位置指清楚。

9.1 三条量化结论

1. 顺序零比较：8193 个桶、每帧 ≈128 KiB 清零、每项入桶 O(1)、汇总扫一遍 8193 个槽位——排序比较次数是 0。代价是 z 必须有硬边界（-4096 到 4096），因为没有边界就没有下标。
2. 剔除是五道闸门，四道连坐整棵子树：visible、可见层、累计 alpha 小于 0.007、裁剪退化，四条都在递归之前 return；第五条（矩形相交）只管自己。
3. CanvasGroup 买到的是整体合成，不是省 draw call：本机 200 个方块，无组 1 个 draw call、套组 2 个；组内合成的 α 施加位置与普通父节点不同（0.373 对 0.749）。

9.2 两处旧印象纠正

• 「2D 剔除也有视锥剔除」——错。 本篇 165 处落点里没有任何相机视锥；几何判据只有视口裁剪矩形与包围盒的相交测试。2D 的「画什么」靠的是可见层掩码、透明度与矩形相交这三类判据。
• 「层内绘制序号就是 layer、或者就是场景树里的位置」——错。 层内序号是三套来源：CanvasLayer 下的项取该层的发号器（return sort_index++）、其余项取视口的 GUI 发号器、需要改序的普通节点才用自己的树序。

还有一条口径值得留在结尾：本机的三条反直觉读数（组内 clip_children 失效、组的 α 二次作用、可见层必须整条链匹配）都来自 4.8.dev.custom_build.7177493c1 这个自定义构建，而源码行号取自 master 快照 2026-10-08。两者已漂移且漂移量逐文件不同，所以本文从不把本机行号当快照行号用，也不做算术平移。

9.3 这一层之后，链交给谁

剔除器的出口是一条链，下游接住它的是画布渲染抽象层。从 2020 年 4.0 的 2D 大改（CanvasGroup 就是那一批加的），到 2022 年前后 2D 光照与批处理的调整，再到 2023 年 4.2 对 TileMap y 排序性能的修补（GH-73813），这条链的形状一直在动，但「先剔完整棵、再把桶串成一条链」这个骨架没动过——它就是我们这一篇留下来的东西。

9.4 一条时间线：2D 剔除与排序被改过的几次

下面进入时间线：把散在各章的年份收拢起来，这条链的演进大致是这样（年份口径：以官方博客或发行说明的发布年为准，不按提交时间）：

⇒ 时间线给出的结论是：这条链的骨架（先剔完整棵、再把桶串成一条链）从 4.0 到 4.6 没有变过，被反复调整的是外围——y 排序的性能、后端的批处理、设备层的同步方式。

回头看，这套设计的原理可以概括成一句，其中：结构承担了顺序，判据集中在了一处。

本章出处：时间线的依据依次是官方 2020 年 4.0 二维引擎改进公告、官方 3.x 批处理文档（画家序被打碎的三种原因）、4.2 开发快照发行说明与 4.2 beta 1 发行说明，以及官方 4.3 GPU 同步与无环渲染图那篇。另外两条社区线索只作前后景：论坛那条「同 z 看树序」的问答与那份 4.7 上的 y 排序断言套件。

9.5 术语对照

本篇出现的主要术语，中英并列，便于对照源码：

相关链接与出处

本站与后续篇目：上一篇 服务层接口：RenderingServer 为什么是一组 RID 型命令；下一篇（第五篇）是画布渲染抽象：RendererCanvasRender 与一次绘制的中间表示——那条链交下去之后，绘制项里到底存了什么；本系列 T02《Godot 4 引擎架构》全 11 篇（一次 2D 绘制的四层落点）的目录见技术博客页。

出处与文档：正文引用的源码是 godotengine/godot master 快照（2026-10-08）原文，许可 MIT，核对脚本与输出现已随本篇归档；本机探针输出见 evidence/probe/E_order_visibility_group_ysort.txt（A–E 五组 21 条用例，一次窗口运行跑完）。官方文档：Canvas layers、CanvasItem、CanvasLayer、CanvasGroup、Viewport。

With Best Wishes.
