切口：上游交下来的是一条链，链上挂着什么

上一章我们跟着一条 2D 命令走完了剔除与排序，看到它从「一棵场景树」被筛成「一条 Item 链」。可那条链交出去之后呢？这一章要问的就是这个问题：下游收到的到底是什么东西，它又是怎么被变成一次真正的提交的。

0.1 全系列的目录：这一条链有五层，本篇落在第三与第四层之间

OK，先把整个系列按层摊开，大家好知道自己在哪一格。这套架构的主线是一次 2D 绘制的四层落点：从场景层的 CanvasItem（画布项）出发，经画布剔除（culling），落到画布渲染抽象层，再经 RenderingDevice（渲染设备）变成驱动能吃的命令缓冲。

好了，这套结构的原理很朴素，其中：先把「画什么」筛出来，再给筛出来的东西排位置，最后把排好的东西变成一批提交。前三步是上一篇的事，最后一步是这一篇的事。

这张表也顺带交代了本篇的边界：批处理的收益与四个后端的演进、RenderingDevice 的命令列表与依赖图、主循环与线程池的完整骨架、资源导入与显存路径，本篇都不展开——它们分别是第六、八、七、九、十篇的题目。本篇只走到「绘制项的中间表示」与「抽象层／实现层的分工」这道接缝上。

0.2 官方口径里，2D 是什么样的一种渲染

官方《内部渲染架构》一文里与 2D 有关的段落不长，但每一句都值得记下来，因为它们直接框定了本篇要讲的结构。

第一条是分离：2D 与 3D 渲染到不同的缓冲，2D 在 LDR 的 sRGB 空间里做，3D 在 HDR 线性空间里做。第二条是格式：2D 用的颜色格式是 RGB8（视口开 Transparent 时是 RGBA8），而且 2D 不使用深度缓冲。

第二条尤其重要。它意味着 2D 的先后只能靠画序——不能像 3D 那样把顺序交给深度测试去裁决。上一篇讲的 z 桶、层内序号、y 排序，之所以要那么费劲地摆位置，根子就在这里：没有一个硬件机制会在后面兜底。

第三条是单趟：2D 光照是单趟完成的，为的是在灯多的时候保持性能。第四条是批处理：所有渲染方式都支持 2D 批处理，屏幕上文字多的时候效果尤其明显——这条口径本身还有一个版本转折在里面（4.3 时代的文档写着「只有 Compatibility 有 2D 批处理」），那属于第六篇的题目，本篇只记结论。

OK，最后一条是 SDF 的生成时机：视口里代表 LightOccluder2D 节点的二维有符号距离场，在用户着色器请求它的时候才自动生成。这句话在源码里能找到确切的落点，我们在第九章会把它对上。

0.3 两段接力：一条链怎么变成一批提交

先来看看源码给的结构。本篇要讲的过程只有两段接力，值得先记住它们各自的入口。

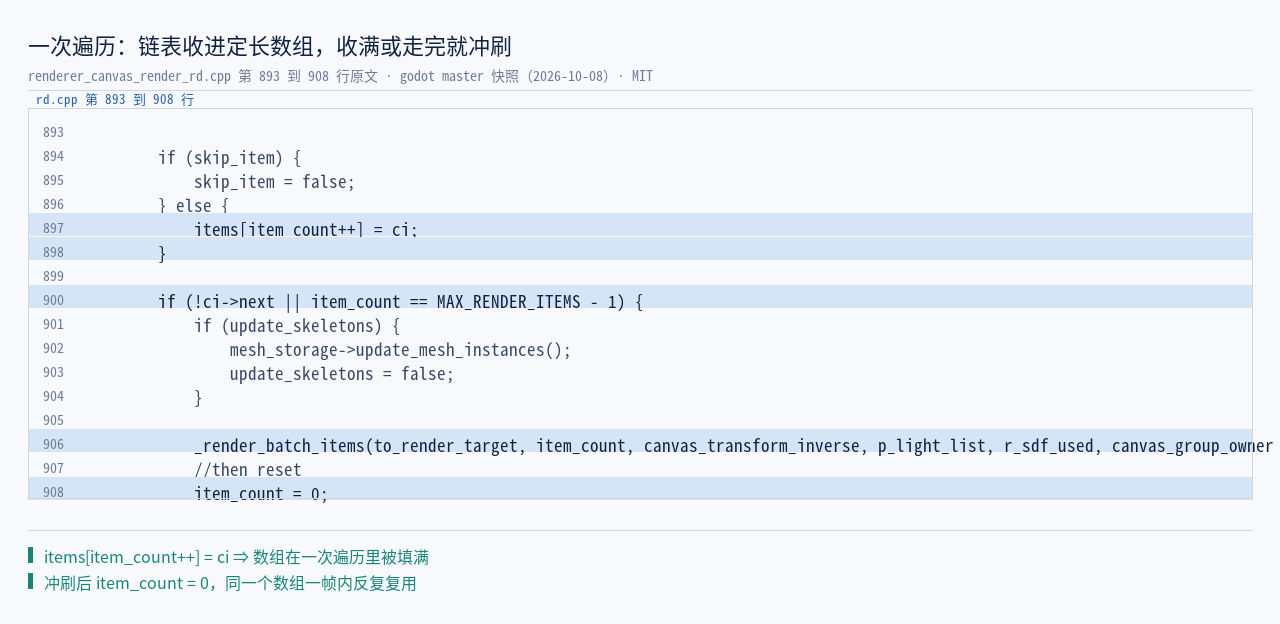

第一段是「收」：剔除层把 Item 链交出来，渲染抽象层的实现第一件事是把链表收进一个定长数组——一次遍历、边走边收，同时判断「状态变了没有」，状态一变就切一批。第二段是「发」：一批一批地绑管线、绑缓冲、发绘制。

第一条原文是两层的唯一交接点：RSG::canvas_render->canvas_render_items(...)。这里有一个细节值得留意——剔除层的 Item 是继承渲染层的 Item 的，也就是说两层用的不是两个对象、而是同一个对象的两副面孔：剔除层在上游给它填可见性、z、序号这些「位置」信息，渲染层在下游读它的命令链和累计态。

「什么顺序」由一次汇总回答，而「存了什么」由这条链自己回答。说白了，上一篇管的是「谁先进这条链」，本篇管的是「链节上挂着什么、以及怎么被装箱发走」。

0.4 本篇要留下的三个可检验命题

把话收一收，本篇想在读者心里留下三件可以自己去验的事：

1. 一个绘制项的中间表示是一条命令链 ＋ 一份累计态——不是「一堆绘制指令的数组」，也没有把最终变换、最终裁剪矩形算在每个命令上。
2. 命令的内存是分块管理的，首条单独分配、其余进 4 KiB 的块，块只增不减；因此「一帧里反复重绘」的代价并不主要在内存分配上。

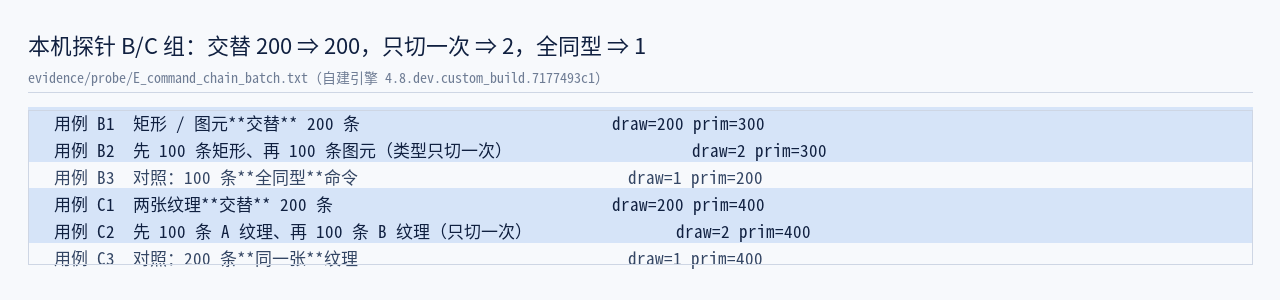

3. 决定 draw call 数量的不是「画了多少东西」，而是「状态切换了几次」——这一点本机能直接测出来，我们在第七章给读数。

说白了，命题 1 与 2 的证据在源码里，命题 3 的证据在读数里。三层证据在这一篇里会分得很清楚：官方文档给口径、源码原文给结构、本机读数给行为。

0.5 边界声明：本章不涉及什么

承接系列边界（不写矢量光栅算法、不写渲染 API 教程、不写硬件微架构），本篇另有四条：

1. 批处理的规则与收益只在「换批判据」这一层点到为止，攒批的完整策略与四个后端的演进留给第六篇与第八篇；
2. RenderingDevice 的命令列表与依赖图只走到 draw_list_begin 那一行，留给第七篇；
3. 主循环与多线程不展开命令队列，留给第九篇；
4. 资源导入与显存路径不展开，留给第十篇。

另外记一句口径：本篇所有本机读数都来自本机自建引擎 4.8.dev.custom_build.7177493c1（2026-07-03 构建，自定义构建），只在本机口径下成立，不跨机器外推；所有源码行号一律按 godotengine/godot 的 master 快照（2026-10-08）逐条实读，两者已漂移，不做算术平移。

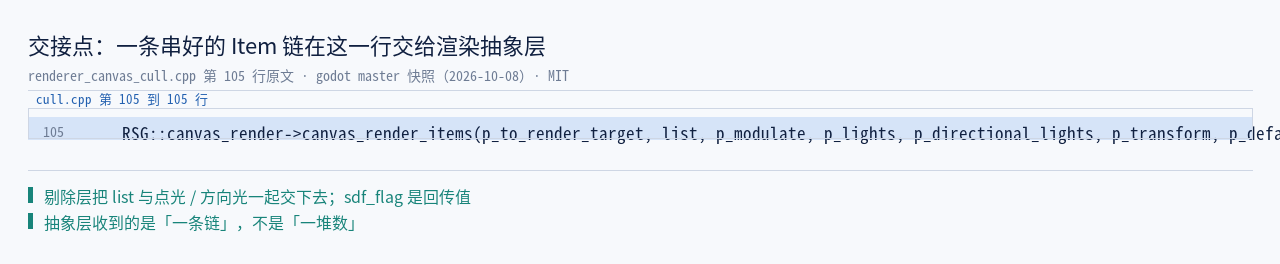

// servers/rendering/renderer_canvas_cull.cpp:105（master 快照 2026-10-08）
RSG::canvas_render->canvas_render_items(p_to_render_target, list, p_modulate,
        p_lights, p_directional_lights, p_transform, p_default_filter,
        p_default_repeat, p_snap_2d_vertices_to_pixel, sdf_flag, r_render_info);

两条链在这里换手。其中：list 是剔除层一路串下来的那条 Item 链，sdf_flag 是回传值——它出去时代表「本轮要不要生成 SDF」。这条调用的原理很直白：上游把「决定」做完，下游只负责「兑现」。

本章出处：官方《内部渲染架构》master 原文（2D 与 3D 缓冲分离、2D 光照单趟、2D 批处理、SDF 生成时机）｜CanvasItem 类参考｜源码 renderer_canvas_cull.cpp。

一、抽象层：为什么这一层几乎全是虚函数

这一章先看这道接缝的上半截：RendererCanvasRender 这个类。它有个不太寻常的地方——几乎全是虚函数，几乎没有实现。这不是设计事故，而是这一层被刻意留成了一道「接口」。

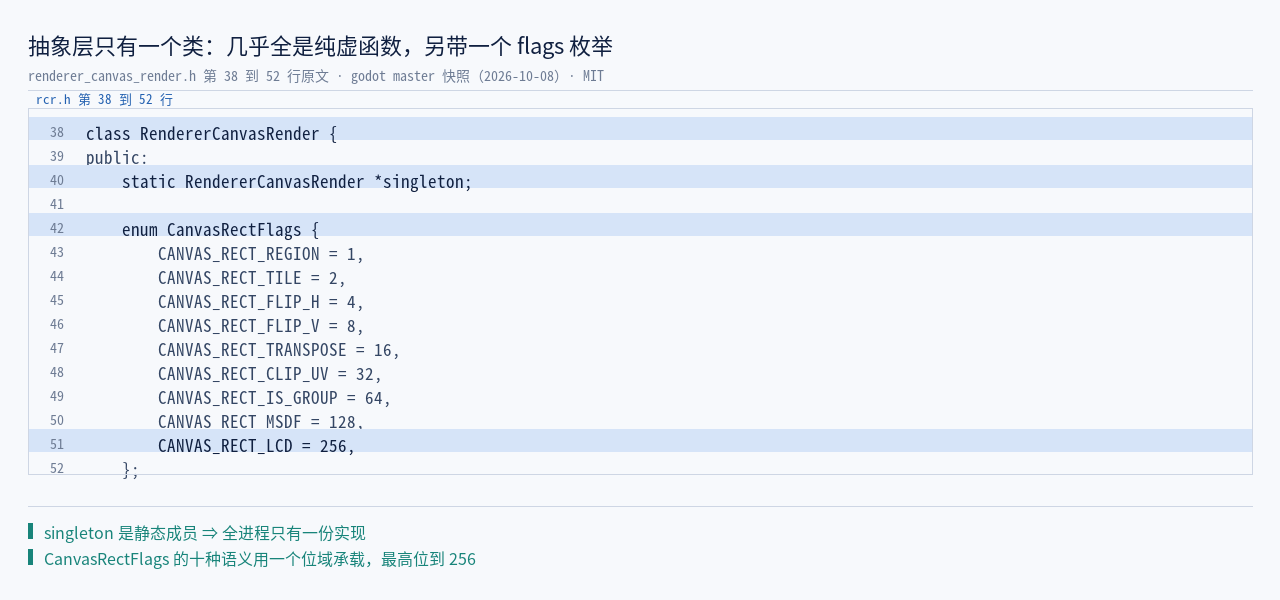

1.1 一个几乎全是虚函数的类

言归正传，打开头文件，第一眼看到的是一个特别干净的定义。它没有构造函数里的复杂初始化，也没有成员数据，只有几样东西：一组 CanvasRectFlags 位常量、Item 与 Light 两个结构、以及一长串 = 0 的纯虚函数。

那组 CanvasRectFlags 很能说明这一层的性格：CANVAS_RECT_REGION / TILE / FLIP_H / FLIP_V / TRANSPOSE / CLIP_UV / IS_GROUP / MSDF / LCD，九个语义塞进一个 uint16 的位里。抽象层只负责定义这些语义的编号，至于它们在具体后端里怎么落地，它一概不管。

1.2 只允许一个实现：单例断言

更值得留意的是它的构造与析构。抽象层里挂着一个静态指针 singleton，构造函数第一件事就是断言它必须为空——换个说法：全局只允许存在一个实现实例。

这条断言把一件事钉死了：抽象层与实现层是一对一的。不是「可以有多个 2D 后端互相竞争」，而是「这一层是一个接口，背后接的就是当前渲染方法的那一个实现」。这也解释了为什么剔除层与服务层都可以直接通过全局指针 RSG::canvas_render 拿它——它本来就是唯一的。

顺带说一句全局指针的事，因为它在这条链上出现过好几次：RenderingServerGlobals 里并排着两个指针，RSG::canvas 是剔除层、RSG::canvas_render 是渲染抽象层，它们是两个不同的对象。上一篇所有关于「画什么、什么顺序」的判断都在前者里，本篇所有关于「存什么、怎么发」的动作都在后者里。

1.3 抽象层定义「表示」，实现层负责「提交」

好了，上面这张图把分工画开了，用一句话说就是：抽象层定「表示」，实现层管「提交」。

具体到代码上，抽象层留下的东西有这几类：Item（绘制项）、Command 及其十个子类（命令）、Light（光）、LightOccluderInstance（遮挡体）、Polygon（多边形包装）。这些都是「数据长什么样」的定义，它们连内存怎么分配都写好了（内联的 alloc_command()），却不关心这些数据最终变成什么 API 调用。

而实现层要回答的是另一批问题：一个 Item 上的命令要变成几批、每批绑哪条管线、实例数据写进哪个缓冲、绘制列表什么时候开、什么时候关。这些问题的答案在 RendererCanvasRenderRD 里，也就是我们在第六章要展开的那个类。

1.4 抽象层里唯一的算法

抽象层里只留了一处真正的算法：Item::get_rect()——从命令链算出这个项的包围盒。它具体怎么算、什么时候算，是第五章的题目。

为什么唯独这个算法被留在抽象层？因为它算的是一个与后端无关的量：包围盒只跟「命令链上有什么」和「变换是什么」有关，跟用 Vulkan 还是 OpenGL 无关。凡是与后端无关的，就留在上面；凡是与后端有关的，就往下推。这条界线在后面几章会反复出现。

把虚函数清单按用途过一遍，就能看出这一层把哪些东西当作「契约」。它们大致分成四组：

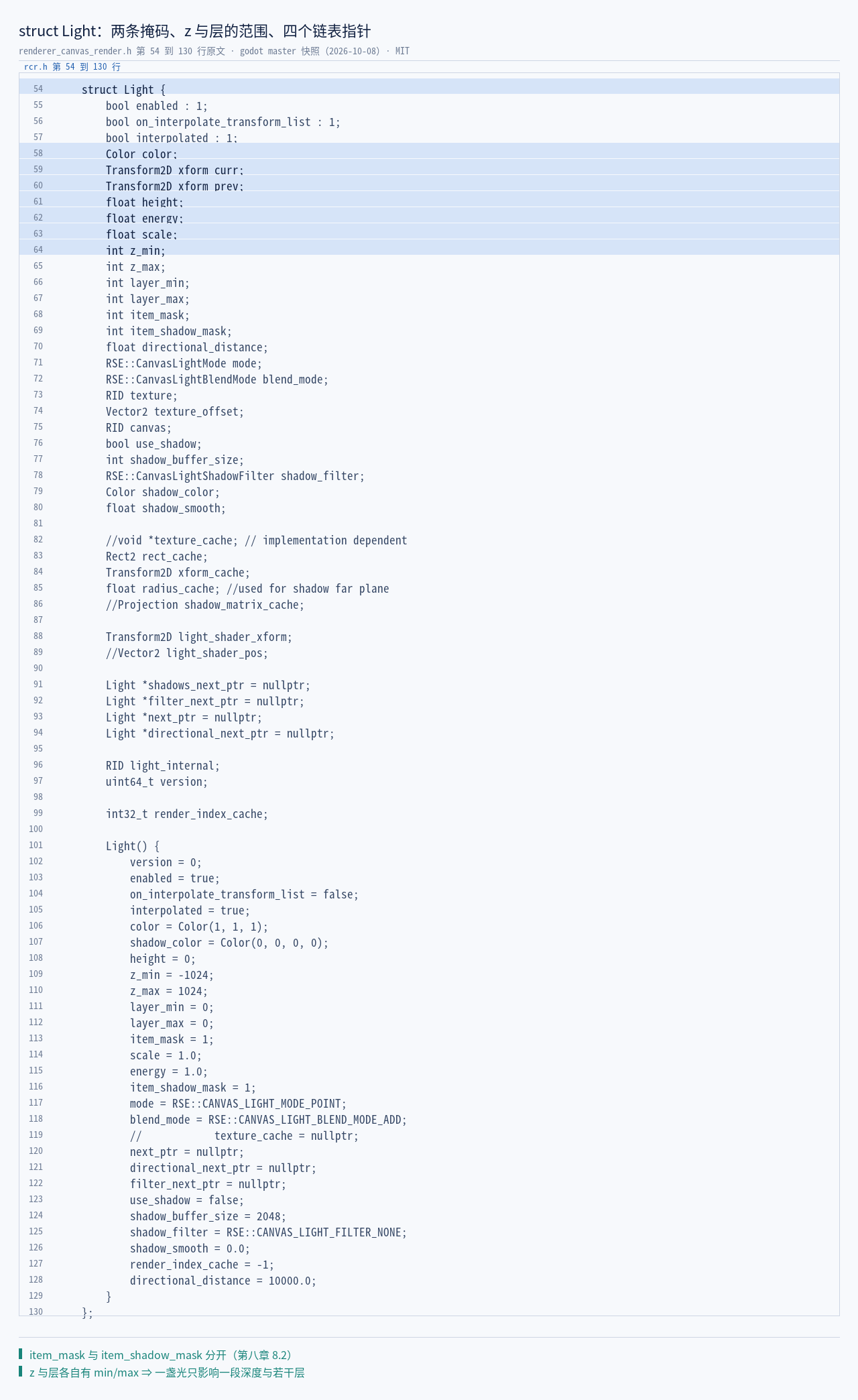

OK，四组里最能说明问题的是光照那一组：抽象层明确要求「阴影怎么算是实现层的事」——它只把「要算阴影的光 + 遮挡体链表 + 光矩形」打包递下去，至于用几次绘制、写成哪张纹理，抽象层一个字都不提。反过来，get_pipeline_compilations 这种只有 RD 类后端才有的概念也被放进了接口，只是让其它实现返回一个常数。接口的边界不是「能不能实现」，而是「这一层要不要知道」。

顺带记一处字段：抽象层自己还存着一份 default_filter 与 default_repeat——也就是全局默认的纹理过滤与重复模式。它们的作用在后面能看到：当某个项把自己的过滤模式设成 DEFAULT 时，就取这一份。

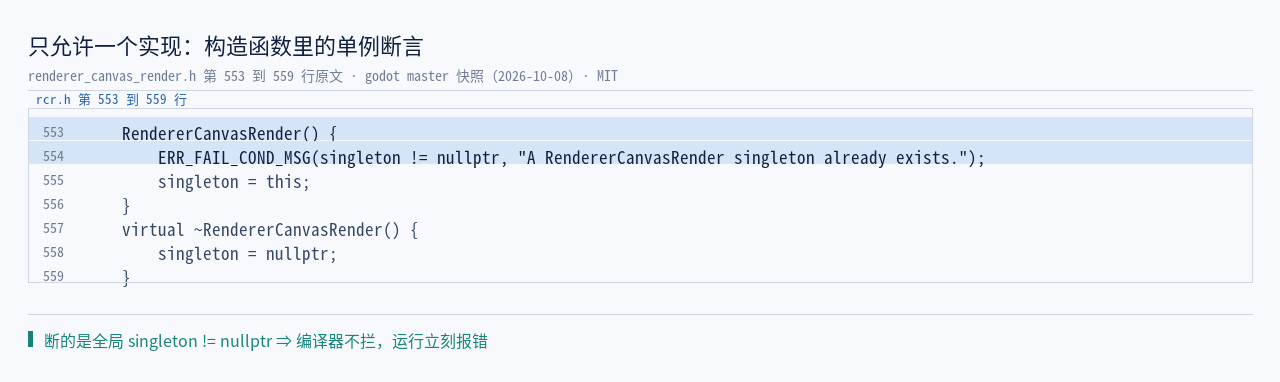

// servers/rendering/renderer_canvas_render.h:553–555（master 快照 2026-10-08）
RendererCanvasRender() {
    ERR_FAIL_COND_MSG(singleton != nullptr, "A RendererCanvasRender singleton already exists.");
    singleton = this;
}

这段构造只做一件事：登记唯一实例。其中：singleton 是静态成员，所以这条断言检查的是「全局」而不是「本对象」。它的定义就是「这一层只有一个实现」——谁想再建一个，编译能过、运行立刻报错。

本章出处：源码 renderer_canvas_render.h ／ renderer_canvas_render.cpp ／ rendering_server_globals.h（两枚全局指针）。

二、Item 的字段地图：命令／即位／累计态／插值

知道了这一层的性格，就可以看它的主角了。Item（绘制项）是本篇出现次数最多的名字，也是「中间表示」这四个字的具体所指。这一章把它摊开：一个绘制项到底存了哪些东西。

2.1 命令不是「一堆数据」，是一条链加一组块

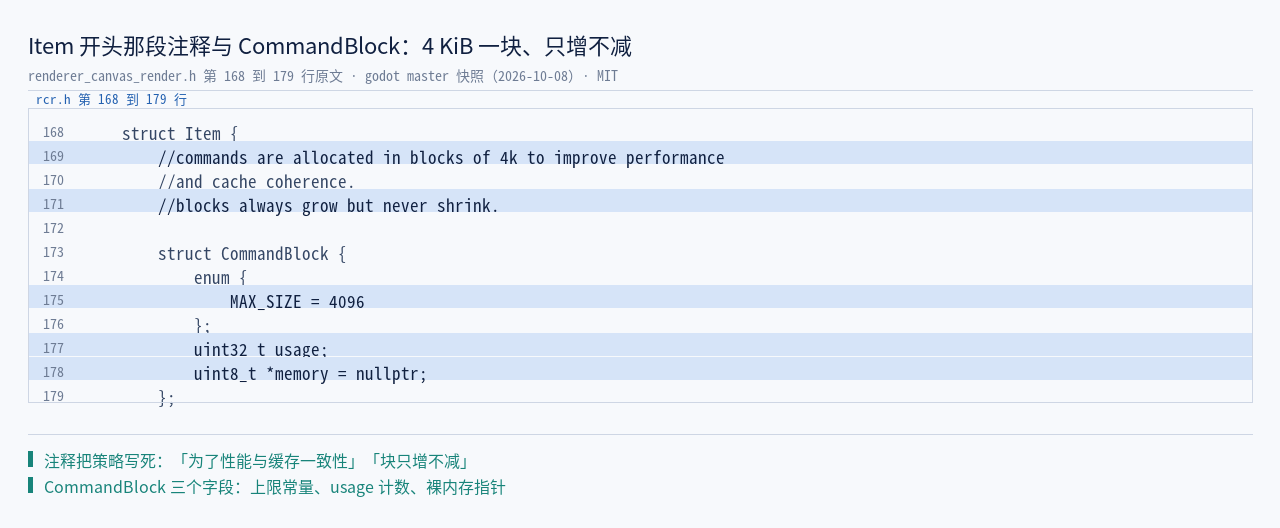

先看 Item 的开头几行。那里有一段注释，把命令的存储策略直接写在了类型定义旁边：命令按 4 KiB 的块分配，为了性能和缓存一致性；块只会增长，从不收缩。这句话很短，却决定了后面两章要说的一切——分配是成批的，回收是几乎不做的。

CommandBlock 本身只有三个字段：一个 MAX_SIZE = 4096 的编译期常量、一个 usage 计数、一个裸内存指针。这三样东西合起来就是一块「只往高处长」的小仓库。

命令链的头尾各留一个指针，再加上块数组与当前块下标，构成了四个字段：

说白了，看到 last_command 就明白了一半：命令是追加式的，凭尾指针可以 O(1) 挂一条新命令上去。这跟上一篇桶内追加是同一个思路——能 O(1) 的地方就不做查找。

2.2 七个即位：一个项上的开关

Item 里有一片位域，一共七个 : 1 的布尔量：clip（本项是否参与裁剪）、visible、behind（画在父之下）、update_when_visible（可见时才重算矩形）、on_interpolate_transform_list、interpolated、use_identity_transform。

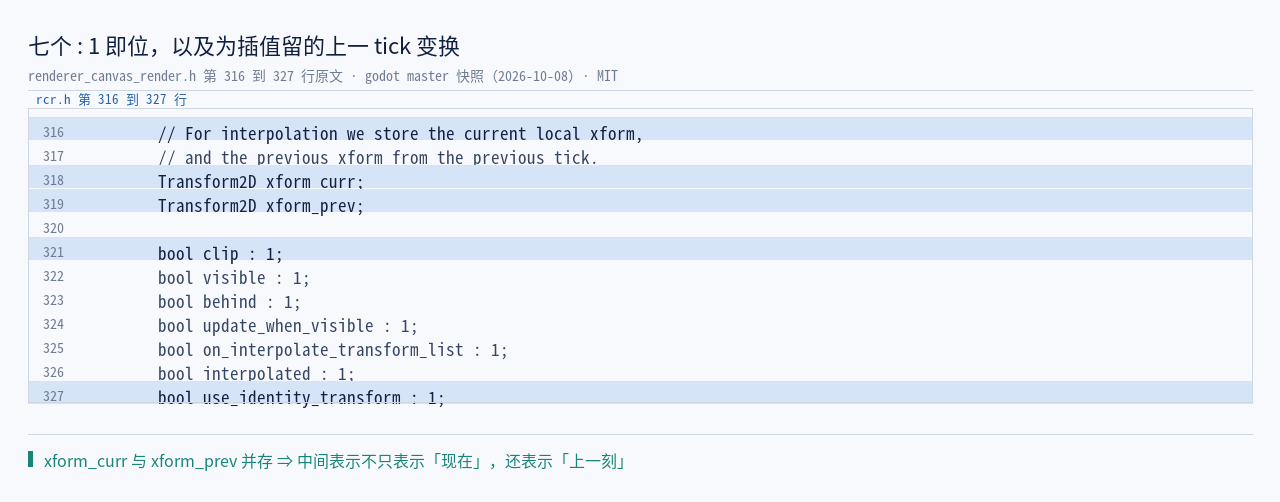

有意思的是同一段里紧挨着两个 Transform2D：xform_curr 与 xform_prev。注释解释得很直白——为了插值，这里同时存着当前局部变换和上一个 tick 的变换。也就是说，这个「中间表示」不只表示「现在」，还表示「上一刻」，好让渲染可以和物理步长解耦。这一处是很多人第一次读源码时会忽略的设计。

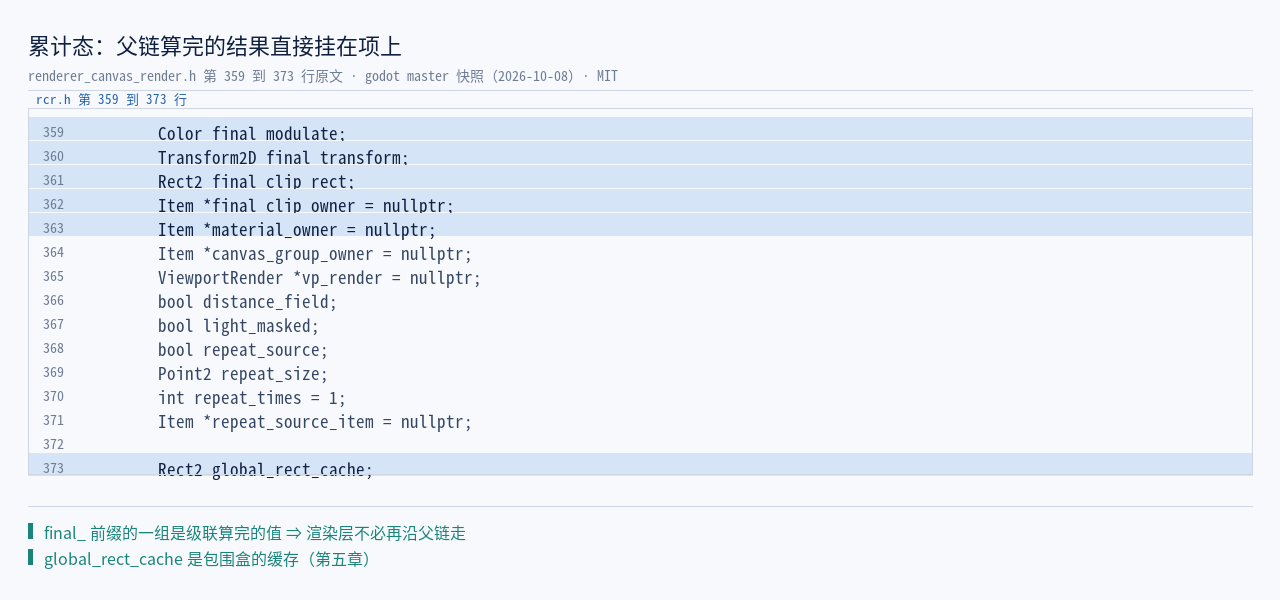

2.3 累计态：父链算完的结果

再往下看，有一组字段的名字都带 final_ 前缀：final_modulate（累计调制色）、final_transform（累计变换）、final_clip_rect（累计裁剪矩形）、final_clip_owner、material_owner、canvas_group_owner，还有 global_rect_cache 与 z_final。

这组字段回答了本篇标题里的一个问题：「中间表示」到底中间在哪。答案是——它处在「场景层算完、后端还没用上」这个位置。父链上的调制色、变换、裁剪矩形都已经乘算、级联完毕，结果就挂在项上；渲染层拿到项之后不需要再沿父链走一遍。

这正好解释了上一篇里那条 Item 链为什么能直接交给下游：链上每一项都是自足的。

2.4 三处容易忽略的设计

字段地图里还有三个地方值得单独点出来，因为它们都属于「不写出来就想不到，但一看就懂」的那类。

言归正传，第一处是 mutable 矩形。custom_rect、rect_dirty、rect 三个字段都带 mutable，而且 get_rect() 不是普通的读取——它可能顺手算一次并把结果写回去。一个「取矩形」的动作带着副作用，这在 C++ 里通常是要避免的；这里之所以敢这么做，是因为算出来的结果与已有结果必然一致（只是补算），而且能省掉每个调用点的重复计算。

第二处是 instance_allocated_shader_uniforms_offset，初值是 -1。它是实例级 uniform 在缓冲里的偏移量——「同一材质、不同参数」靠这个下推，所以它必须挂在项上、跟着项走到实例数据里去。

第三处是一个请求：struct CopyBackBuffer { Rect2 rect; Rect2 screen_rect; bool full; } 与一个指向它的指针。也就是说，「请把背缓冲拷一份」这件事，是挂在某个项上被传递的，而不是走一条独立的命令队列。这条设计在第七章会看到一个具体后果：渲染层遍历到它的时候要「先把已攒的项冲掉」。

2.5 字段地图总图

把四组字段与三处细节合到一张图上，就是上面这张。这张图也可以当成一条读源码的路线：先看命令链（它决定这个项画什么），再看累计态（它决定按什么参数画），最后看那几个「请求型」字段（它们决定渲染层的控制流怎么被拨动）。

2.6 这些字段放在一起有多大

顺着字段地图往下追问一句：一个 Item 大概占多少内存？这个问题不好给精确答案（有对齐与容器开销），但可以给量级：Item 里有两组 Transform2D（各 24 字节）、十来个 RID／指针（各 8 字节）、一批 int／bool、一个 Vector<CommandBlock>（24 字节的容器头，数据在堆上）、一个 mutable Rect2（16 字节级）。整体在几百字节量级——比一条命令大，比一棵子树小。

好了，这个量级解释了两件事。一件是「为什么剔除层可以在 Item 上挂那么多缓存字段」：加一个 int 对它的体积几乎没影响。另一件是「为什么命令不走同样的写法」：命令可能成千上万条，任何一条多一个字段都会被乘上去，所以它们被写得极紧凑（CommandRect 里那个 uint16 flags 就是例证）。

再补一个容易忽略的点：Item 里那两个 Transform2D（xform_curr 与 xform_prev）之所以要存两份，是因为逻辑帧与渲染帧不需要严格对齐——渲染可以在两次逻辑更新之间取一个中间值，从而在高刷新率屏幕上显得更顺。这件事的代价就是内存里多留一份变换。本机读不出「顺不顺」，但读得出它确实为这件事留了位置。

// servers/rendering/renderer_canvas_render.h:375–380（master 快照 2026-10-08）
const Rect2 &get_rect() const;
Command *commands = nullptr;
Command *last_command = nullptr;

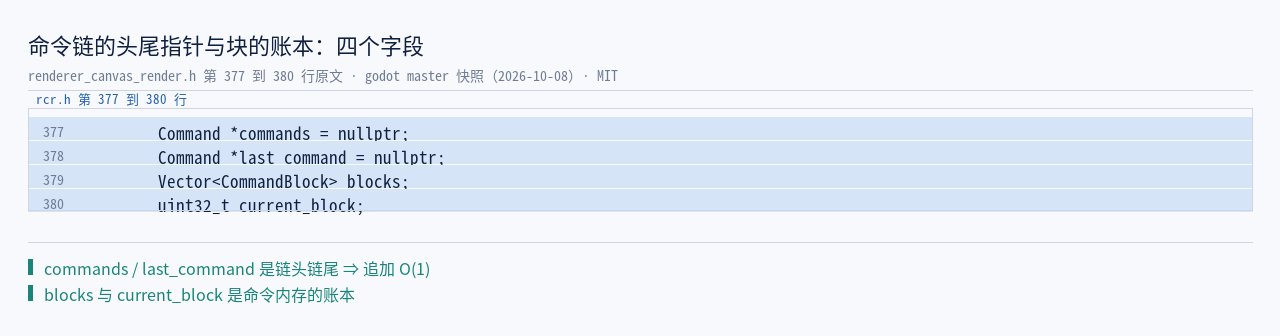

Vector<CommandBlock> blocks;
uint32_t current_block;

五项声明把这一节的结论写在了一起。其中：commands 与 last_command 是链表的头尾，blocks 与 current_block 是命令内存的账本。这条设计的原理是把「找位置」的成本压到零：有了尾指针，追加一条命令不需要遍历。

本章出处：源码 renderer_canvas_render.h（Item 结构逐段）｜CanvasItem 类参考（用户侧对应物）。

三、命令存储：首条 memnew、其余进 4 KiB 块

上一章看到命令是「一条链加一组块」。这一章把「块」这件事讲透：命令是怎么被分配出去的，又是怎么被回收的。这里的答案有点反直觉，因为回收那一半几乎是「不回收」。

3.1 为什么要块：一条命令的常见情况与非常见情况

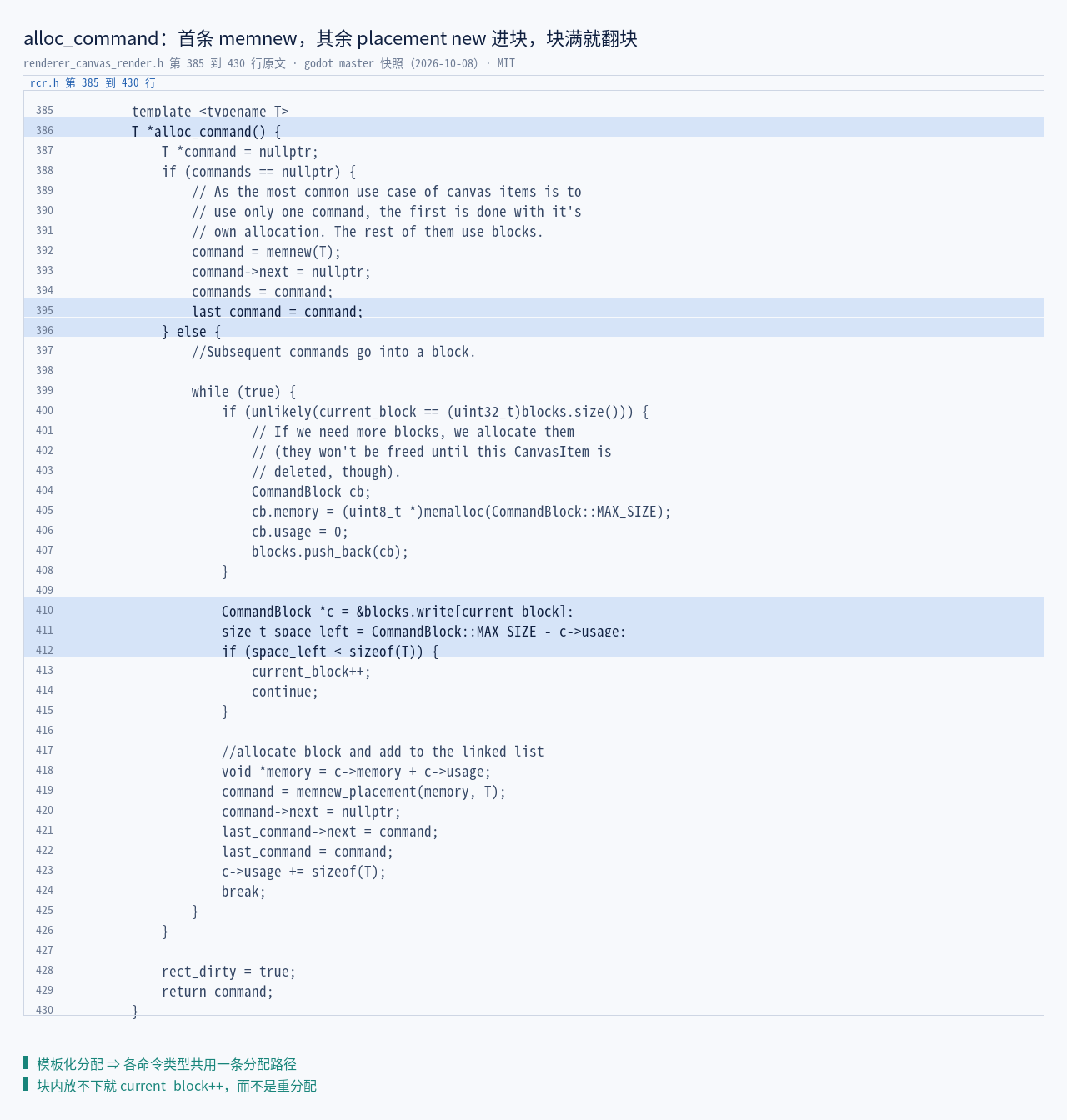

alloc_command<T>() 的注释把设计动机交代得很清楚：画布项最常见的用法是只有一条命令，所以第一条用独立分配；其余的才进块。

OK，这句话背后是两份实测经验：一是绝大多数 CanvasItem（一个 Sprite2D、一个按钮、一段文字）确实只挂一两条命令；二是少数「画很多」的项（自绘图表、粒子示意、调试可视化）可能一次挂几十上百条。用一个策略同时照顾两头，就长成了现在这样：首条堆分配、其余块内 placement new。

3.2 alloc_command() 的两条路

读这段代码有两个地方要看仔细。第一处是块内放不下时的行为：它不去拆分一条命令，而是直接翻到下一块（space_left < sizeof(T) 就 current_block++ 继续找）。也就是说，块内可能留下一点用不掉的碎片——这是一个明确的取舍：宁可浪费几十字节，也不让一条命令跨块。

第二处是块的创建时机：只有在需要时才 memalloc 一块新内存，然后把 usage 归零。块一旦建出来就留在 blocks 数组里，不再释放。

3.3 clear() 只归零，不释放

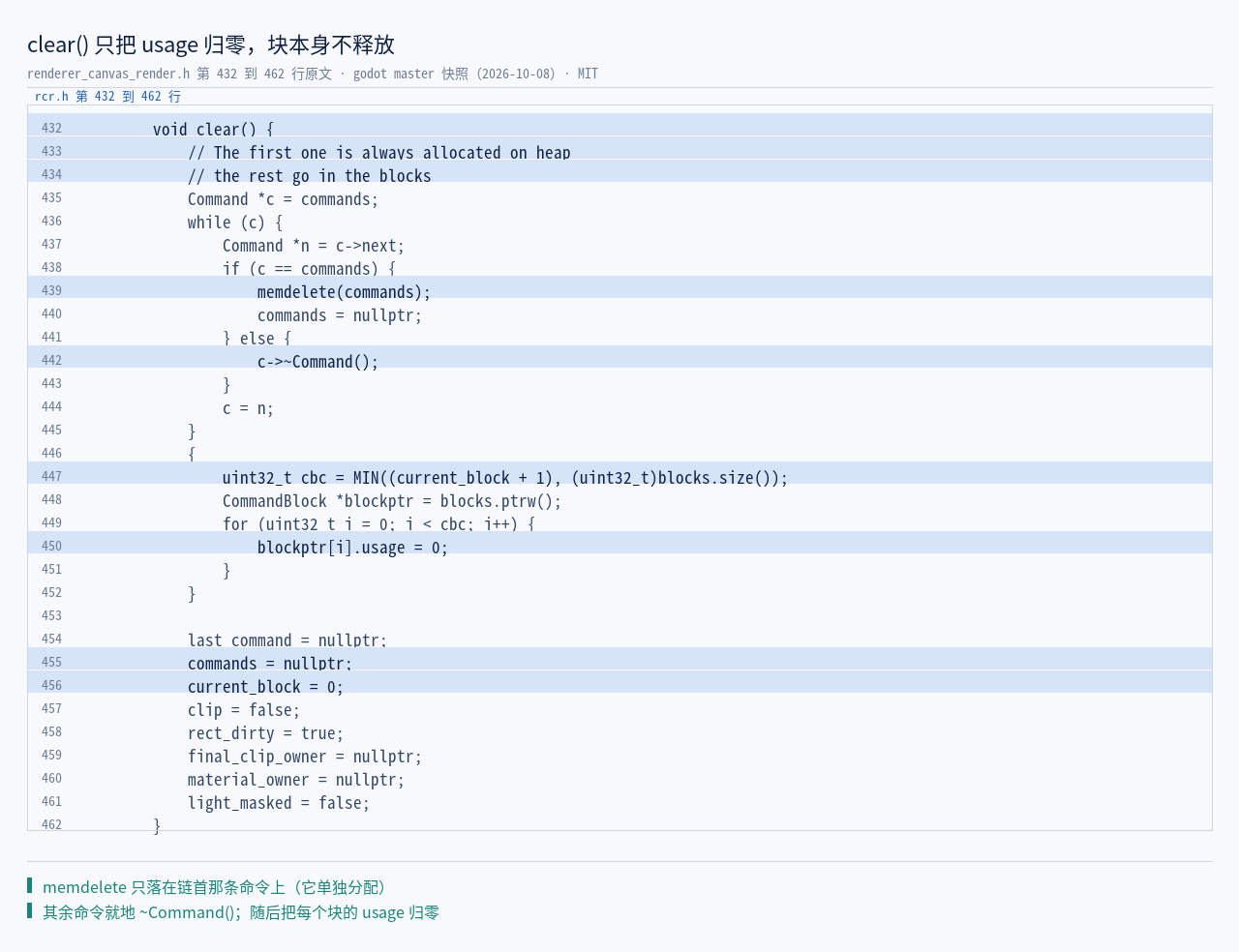

clear() 里有两种销毁：首条命令走 memdelete（它是独立堆分配），块内的命令只调一次析构函数 c->~Command()（它们的内存属于块）。然后——关键的一步——代码把块的 usage 全部归零，而没有 memfree。

换个说法：每一帧开始时，命令的「账」被清空，但「仓库」还在原地。下一帧再挂命令，直接从块的第一格开始摆。这也是为什么「2D 重绘频繁」这件事在实现侧不那么贵：真正贵的分配只发生在「第一次挂第二条命令」的时候。

3.4 一个本机读数：16,384 与 16,385 的分界

说白了，讲到这里，可以上一组本机读数了。不过要提前说明一句：这一组读数测的不是「块」，而是「块后面的那一层」——因为块本身在 CPU 内存里，外部看不到；能看到的只有它最终变成了几次提交。

先看一个粗测：在同一个 CanvasItem 的 _draw() 里画 200 个同色同纹理的矩形，整帧 draw call 数是 1。把数量提到 20,000 条，draw call 变成 2。这个「2」从哪来？回到源码里找，答案就在实现层的一个常量上：实例缓冲每批的容量是 16384。

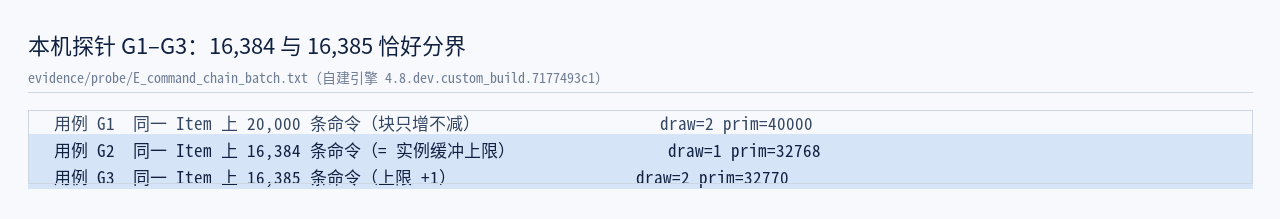

于是补两组用例把这个分界钉死：16,384 条 ⇒ 1 个 draw call；16,385 条 ⇒ 2 个——只多出一条命令，draw call 就涨了 100%。

先算一笔账：按这个容量，16,384 条实例的实例数据是 16,384 × 128 B ≈ 2 MB。这条读数的价值在于它是双向对上的：源码里写着 16384，读数的分界恰好落在 16384 与 16385 之间。它不是「大致相符」，而是逐条对齐——多出一条就多一批。第六章我们会回到这个常量，看它在类定义里长什么样。

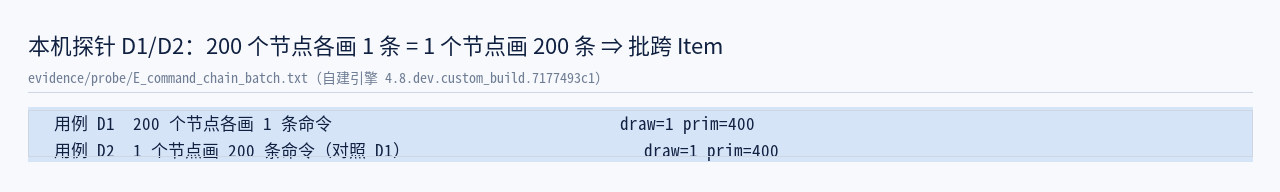

顺便把另外两组读数一并交代，它们说明「命令条数本身」不进 draw call：同一项上画 1 条、10 条、200 条命令，draw call 都是 1；200 个节点各画 1 条命令，也是 1（批是跨项合并的）。真正让 draw call 涨上去的是状态切换，那是第七章的内容。

3.5 一条命令的完整生命周期

把散在前面几节的东西按时间串起来，一条命令的一生是四步：

1. 用户代码里发出绘制。在 _draw() 里调一次 draw_rect()、draw_texture_rect() 之类的接口；
2. 场景层转成服务层调用。这一步的结果是往服务侧的项上加一条命令——接口的名字都长这样：canvas_item_add_rect(...)。注意这次调用不产生任何 GPU 动作；
3. 实现层按类型分块装箱。命令落到 alloc_command<T>()：第一条走独立分配，其余进当前块的下一格；
4. 清空时只归还账目。clear() 把块内 usage 归零、把首条命令真正 delete，内存留在块里等下一帧。

言归正传，四步里只有第 2 步与第 4 步会动内存，而且第 4 步的「还」并不是真的还。这解释了为什么 2D 里频繁重绘是一件在实现侧被当作常态的事——它把分配成本压到了「第一次挂第二条命令」那一刻。

再补一句读数的细节，它让第三章那组数字更完整：在同一个项上画 200 条矩形命令时，整帧的图元数是 400——一条矩形命令等于两个三角形。到了 16,384 条那个用例，图元数是 32,768，正好是 16,384 × 2。也就是说，换批并没有改变「画了多少图元」，它改变的是「这些图元被分几次提交」。这两件事被分得很干净，也是这一篇与下一篇（攒批）之间的分界线。

3.6 块属于谁、什么时候还

「块只增不减」这句话容易被读成「内存泄漏」，所以要把归属讲清楚：块是 Item 的私有财产。Item 的析构函数里有一句 memfree(blocks[i].memory)——项被销毁时，它的块才会真正还给系统。

于是「块只增不减」的完整含义是：在同一个项的生命周期内，块不会缩；项消失时，整批块一起消失。这条规则对一个长期存在的项（一个常驻的 HUD 层、一个背景）意味着「峰值内存常驻」；对一个反复创建销毁的项（一屏列表滚过去）意味着「随对象一起回收」。

对照一下同一文件里的另一条规则就更能看清这个思路：块的首条命令是独立堆分配的，所以它每帧都要被 delete 一次，而块内的命令只调析构、不归还内存。同一份数据，两种生命周期——这正是那两行注释想说的事。

// servers/rendering/renderer_canvas_render.h:412–423（master 快照 2026-10-08）
if (space_left < sizeof(T)) {
    current_block++;
    continue;
}
void *memory = c->memory + c->usage;
command = memnew_placement(memory, T);
last_command->next = command;
last_command = command;
c->usage += sizeof(T);

好了，八行代码就是「块分配」的全部。其中：前三行是「翻块」，后四行是「装箱」。它的原理与一切池式分配器相同——把多次小块分配合并成一次大块申请，再用一个游标切分；代价是块内剩下的碎片不再利用。

本章出处：源码 renderer_canvas_render.h（alloc_command / clear）｜renderer_canvas_render_rd.h（max_instances_per_buffer）｜本机读数 evidence/probe/E_command_chain_batch.txt（A 组与 G 组）。

四、十种命令，两种是「改上下文」的

命令链的骨架讲完了，接下来看挂在链上的到底有哪些东西。源码给的答案是十种，而这十种并不平等——其中两种根本不画东西，它们改的是「后面那些命令所处的上下文」。

4.1 命令的共同形状

先把共同点说清楚，因为它比差异更重要。所有命令都继承自一个基类，基类只做两件事：声明一个 type 字段，以及提供 next 指针。

十个类型里，八个是「画」：矩形、九宫格、多边形、图元、网格、多网格、粒子。加上一个 CLIP_IGNORE（忽略裁剪）——它严格说不算「画」，但也确实影响一条命令的可见结果，所以归在「画」这一组里更顺。剩下两个是 TRANSFORM 与 ANIMATION_SLICE，我们放到最后一节讲。

4.2 矩形命令：一个 uint16 装下十种语义

矩形是最常用的一种命令，它的字段也最能体现这套表示的风格。

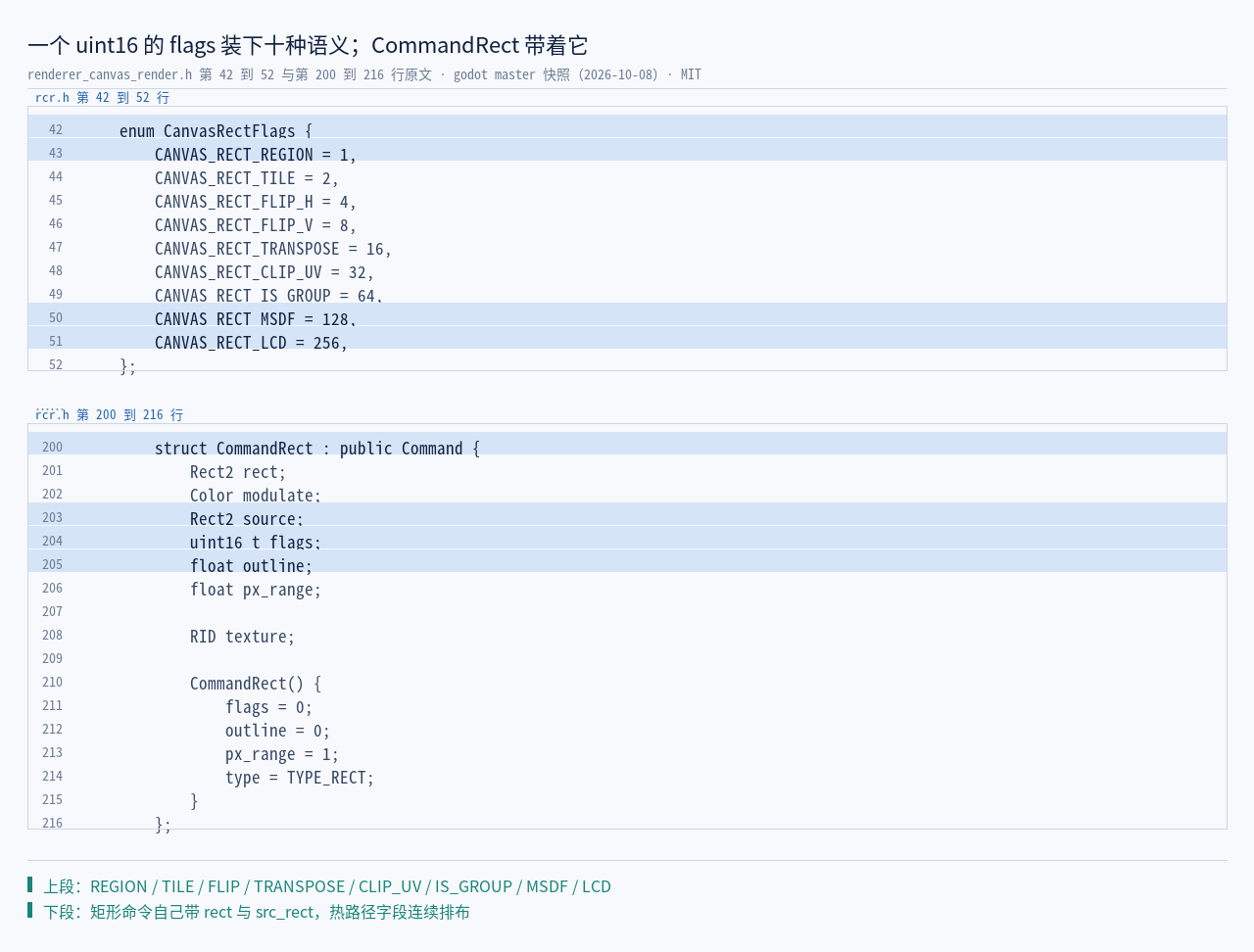

除了 rect（目标矩形）、source（源矩形）、modulate（调制色）、texture（纹理句柄）之外，真正有意思的是那个 uint16 flags：CANVAS_RECT_REGION（是一张图的一部分还是一整张）、CANVAS_RECT_TILE（平铺）、CANVAS_RECT_FLIP_H / FLIP_V（翻转）、CANVAS_RECT_TRANSPOSE（转置）、CANVAS_RECT_CLIP_UV、CANVAS_RECT_IS_GROUP（这是个画布组）、CANVAS_RECT_MSDF、CANVAS_RECT_LCD。

九个语义（加上默认态就是十种取值）压进 16 位，剩下两个字段 outline 与 px_range 专供 MSDF 字形使用。这就是「结构体即接口」的写法：后端拿到一个 CommandRect，需要的所有信息都在里面，不需要再去问别处。

好了，顺带记一笔：第七章会看到，flags 里的两个位——MSDF 与 LCD——是换批判据的一部分；而 TILE 位会改变纹理的重复模式，所以它也被算进「纹理状态」里。

4.3 图元命令：定长 4 点

另一种常用命令是「图元」——也就是自己给顶点画一个小多边形（三角形、四边形、线段的细分等等）。

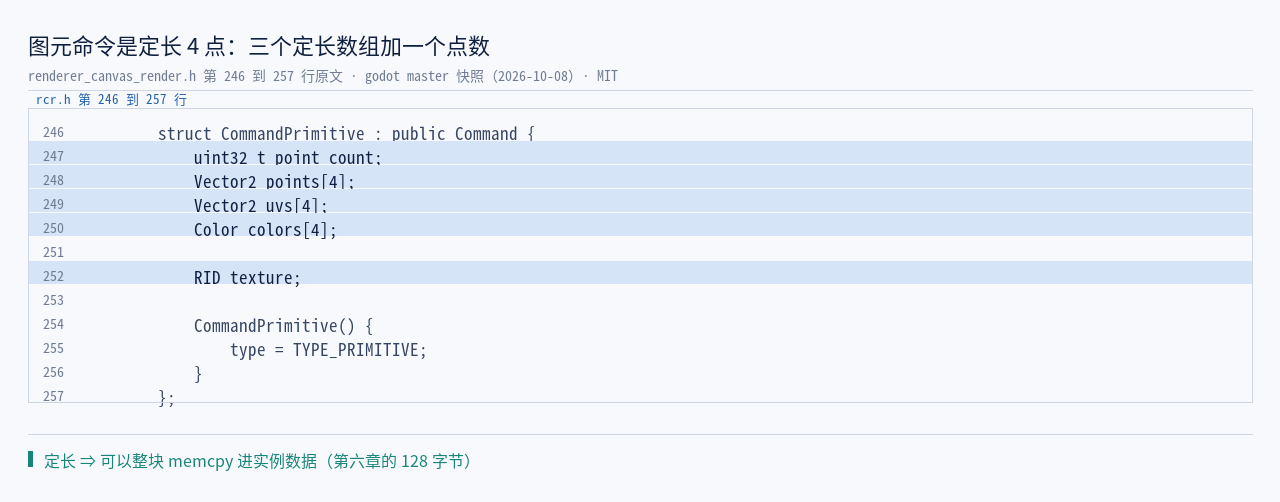

注意它是定长的：最多四个点，各自带 uv 与颜色，结构体里就是三个定长数组加一个点数。为什么不做成变长？因为这是最热的一条路——定位、定长、可以直接 memcpy 进实例数据（第六章会看到，InstanceData 里给图元留的正是 points[6]／uvs[6]／colors[6] 这一块 union）。

再看其余几种就很快了：CommandNinePatch 多一个 margin[4] 与 draw_center；CommandPolygon 通过一个 Polygon 包装类去引用真正存在实现层的顶点缓冲；CommandMesh / CommandMultiMesh / CommandParticles 各带一个 RID，真正的几何在存储层；CommandClipIgnore 只有一个布尔。

4.4 归类：八种画、两种改上下文

把十种命令按「画不画」分开看，结构就清楚了：八种负责产出绘制（其中 CLIP_IGNORE 影响的是可见结果），两种负责改变后面命令所处的上下文。这个「二八分」不是巧合，它对应的是数据的两种角色——一种是内容本身，一种是内容所处的环境；前者可合批，后者必须按序生效。

TYPE_TRANSFORM 携带一个 Transform2D。它不画任何东西，作用是声明「从这条命令之后，坐标系是另一个了」——第五章会看到，包围盒的计算对它要特殊处理。

TYPE_ANIMATION_SLICE 携带四个 double：动画总长、切片起点、切片终点、偏移。它也不画东西，改的是「时间域」——一条长动画只画其中一帧的一段，靠它来裁。

4.5 为什么值得为「两种不画东西的命令」单开一节

OK，因为它们改变了「命令链」这个词的含义。如果命令链只是「一串绘制指令」，那它顶多是个待办清单；而加上这两种命令之后，它就变成了一段有作用域的脚本：TRANSFORM 之后的矩形处在另一个坐标系里，ANIMATION_SLICE 之后的命令处在一个被裁过的时间窗里。

这也回答了「为什么同一批里的命令必须相邻」这个问题的一半：相邻意味着共享同一段上下文。第七章讲换批判据时会看到，use_lighting、纹理状态、MSDF 参数这些东西都是「段」级属性，它们一变就要切批——本质上和 TRANSFORM 划出的作用域是同一件事。

4.6 一张表看全十种命令的字段

把十种命令的关键字段列成一张表，读源码时可以当索引：

看这张表会发现一个规律：八个「画」的命令都带一个 texture，两个「改上下文」的命令都不带。这不是巧合——纹理是「画」这件事的必要参数，而「改上下文」改的是坐标系与时间，跟纹理无关。第七章讲换批时，「纹理状态」之所以能成为一条独立判据，前提正是它只出现在「画」这一类命令上。

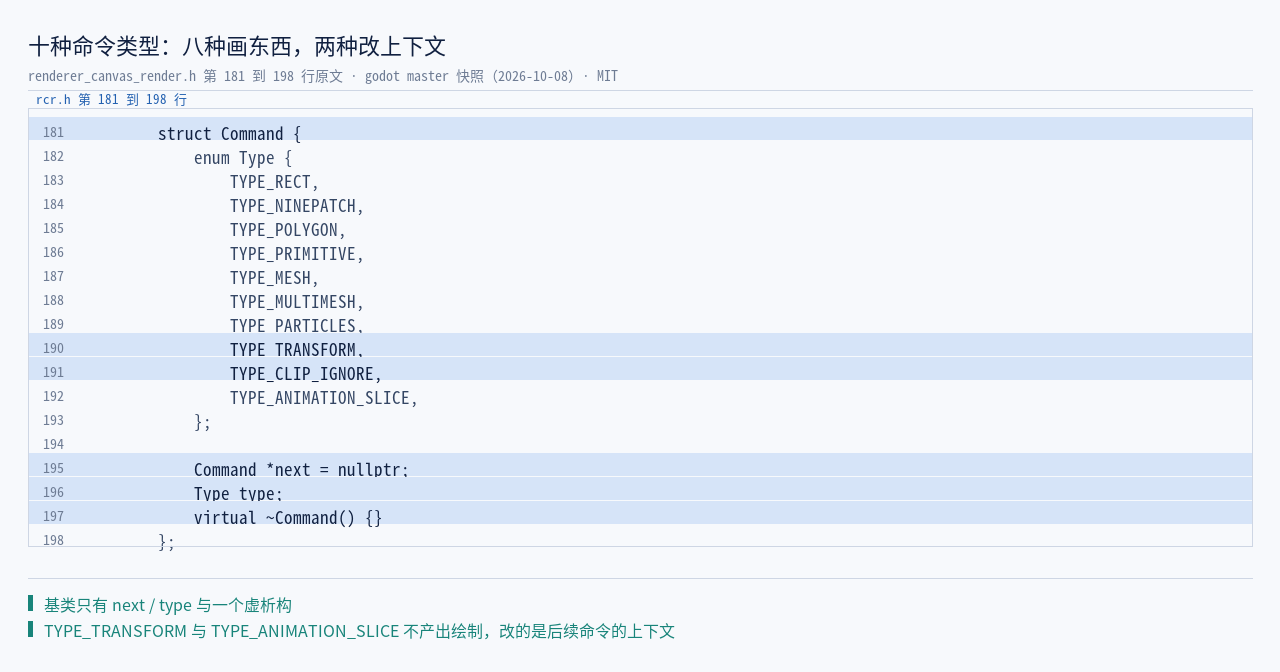

// servers/rendering/renderer_canvas_render.h:181–198（master 快照 2026-10-08）
struct Command {
    enum Type {
        TYPE_RECT, TYPE_NINEPATCH, TYPE_POLYGON, TYPE_PRIMITIVE,
        TYPE_MESH, TYPE_MULTIMESH, TYPE_PARTICLES, TYPE_TRANSFORM,
        TYPE_CLIP_IGNORE, TYPE_ANIMATION_SLICE,
    };
    Command *next = nullptr;
    Type type;
    virtual ~Command() {}
};

说白了，基类只有两个字段与一个虚析构。其中：type 决定实现层怎么解释这块内存，next 决定它在链上的位置。这条设计的原理是用类型标签代替虚函数分派：绝大部分处理都靠一个 switch (c->type) 一次跳到位。

本章出处：源码 renderer_canvas_render.h（十种命令与 CommandRect 的 flags）｜CanvasItem 类参考（用户侧对应的 draw_* 方法）。

五、包围盒：get_rect() 怎么从命令链算出来

上一章的十种命令里，有两种「不画东西」；这一章要讲的那个算法，正是靠它们才能算对。Item::get_rect() 是抽象层里唯一的算法，也是这份中间表示唯一一处「有副作用」的读取。

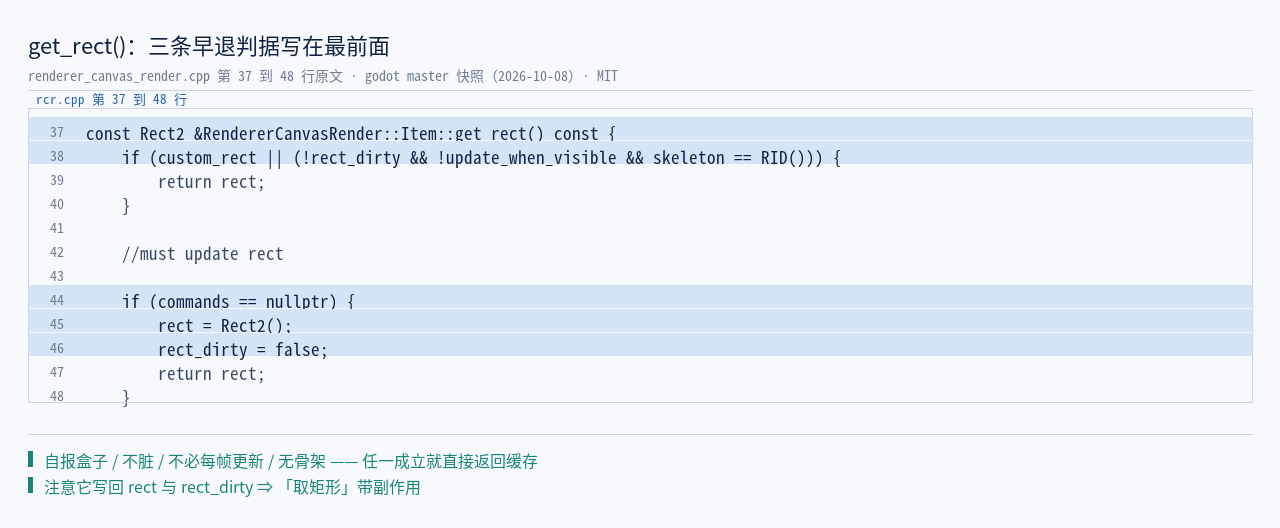

5.1 三条早退判据

先看它什么时候不算。

三条判据合起来是一句：能不算就不算。custom_rect 表示调用方自己报了一个盒子，那就用它；rect_dirty 为假表示上次算完还没被弄脏；还有一条 update_when_visible 与 skeleton == RID()——前者是那个「可见时才重算」的即位，后者说明带骨骼的网格必须重算（顶点会被骨骼推动）。

5.2 逐条取局部矩形：各类型各取所需

真正算的时候，它做的是一件很朴素的事：沿命令链走一遍，每条命令给出它自己的矩形，最后取并集。

每种命令的矩形来源不同，这一点值得看代码原样：

言归正传，矩形命令与九宫格命令直接用各自的 rect；多边形命令用它的 rect_cache（这个缓存是在创建多边形时顺手算出来的）；图元命令把它的若干个点展开成矩形；而网格、多网格、粒子这三类命令要回头去问存储层——mesh_get_aabb、multimesh_get_aabb、particles_get_aabb。这一步是「表示层」向「存储层」借数据，也是抽象层里少数几处跨模块调用。

5.3 TYPE_TRANSFORM 的 [[fallthrough]]

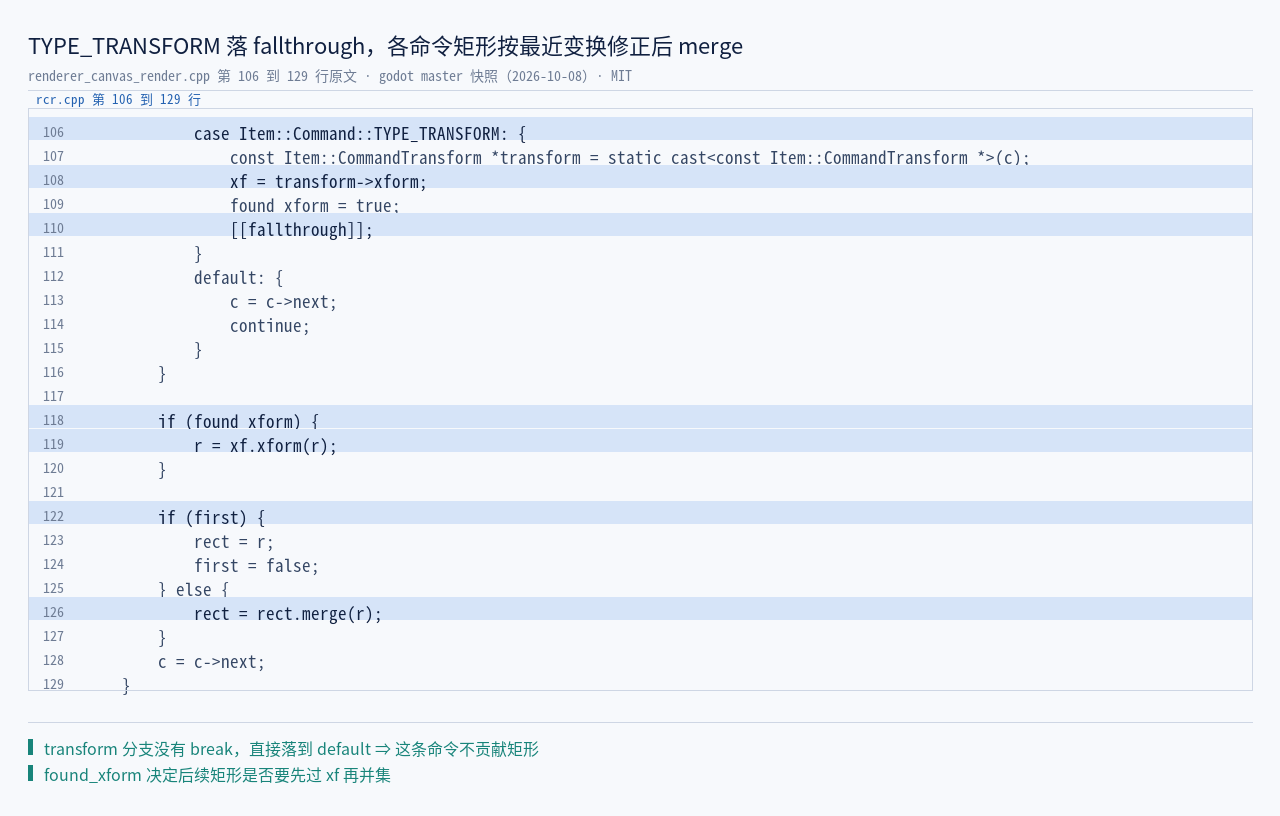

前一条原文里有一处 C++ 的小技巧容易被忽略：TYPE_TRANSFORM 分支在记下变换之后，没有 break，而是 [[fallthrough]] 落到了 default 分支——也就是「这条命令不贡献矩形，直接下一条」。

但它的影响并没有消失：那个 found_xform 标记与 xf 变量留在循环里，后面每一条命令的矩形都要先用这个变换修正一次。所以 TRANSFORM 的语义在包围盒这里被精确地实现成了「它对后续命令生效」——与第四章说的一致。

5.4 并集、脏标记，以及它为什么带副作用

循环结束时的收尾只有两步：把算出来的矩形写回 rect，把 rect_dirty 置为假。这就是那个「副作用」的全部内容——一次补算加一次状态更新。

现在可以回答第二章留下的那个悬念了：为什么 rect 是 mutable、为什么这个「读取」允许改状态？因为包围盒是推导出来的缓存，不是原始数据；它的值只由命令链与变换决定，算一次与算十次结果相同。把它标成 mutable 并允许惰性计算，换来的是每个调用点都不必关心「算没算过」。

5.6 三种「矩形」不要混起来

读到这一章容易把几种矩形混为一谈，这里分清一下，因为后面两章都会用到：

好了，关键区别在第三行：光照用的是全局包围盒，因为光是在画布坐标里定位的，两者必须处在同一个坐标系里才能判相交。这也是为什么「本地矩形算完还要换算一次」——不算这一步，光照的第四项判据就会在滚动、缩放之后失效。

顺带说一句口径：global_rect_cache 这个名字里带 cache，说明它同样是一份推导量——由本地包围盒与最终变换算出来，剔除阶段顺手填上。它不是第二个真相，只是同一个真相换了个坐标系。

5.5 这个包围盒被谁用

包围盒算出来了，谁在读它？顺着链路数，至少有四个消费者，而且它们分布在两层里：

1. 剔除层的第五道闸门（上一篇讲过）。视口矩形与项的包围盒不相交，整个项就不进桶——这是唯一一道「只管自己」的闸门，而它判的就是这个矩形。

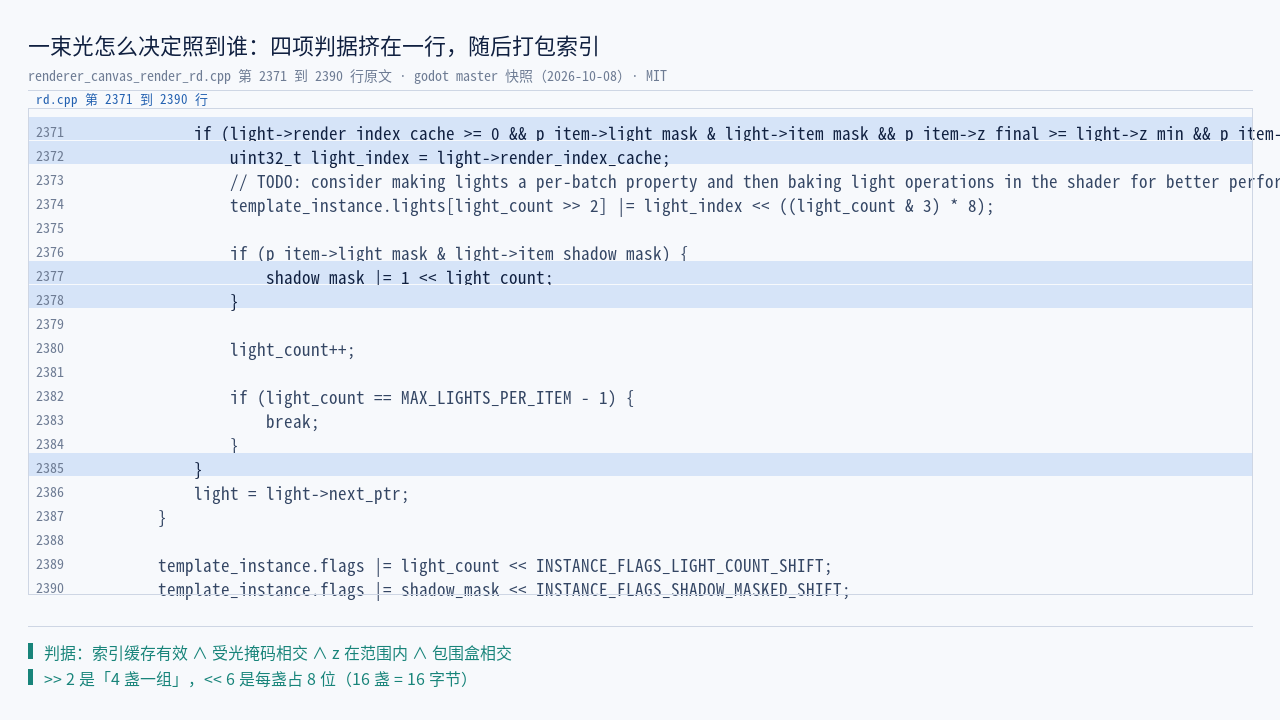

2. 光照的第四项判据（第八章会展开）。一项要不要接受某盏光，条件之一是 global_rect_cache 与光的 rect_cache 相交；用的是全局包围盒，因为光是在画布坐标里定位的。
3. 画布组的包围盒。组主拿组内项包围盒的并集，再按 clear_margin 外扩，得到要拷的背缓冲矩形。
4. 背缓冲拷贝请求。请求里带的那个 rect 是发起方自己算的，但「拷多大」这件事同样依赖包围盒口径。

四处消费者的共同点是：它们都在做「快速排除」——不相交就不做后面那些更贵的事。这也是为什么包围盒允许被惰性计算、允许带副作用：它本身就是个加速结构，不是「真相」。真相比它贵得多，而它只要能保守地圈住真实范围就够了。

OK，顺带说一句保守性：这个并集算法是保守的（宁可算大），因为它不理解绘制内容——它只知道命令给出的矩形。这与 GPU 侧那些按真实几何算出来的包围盒是两回事。

// servers/rendering/renderer_canvas_render.cpp:122–131（master 快照 2026-10-08）
if (first) {
    rect = r;
    first = false;
} else {
    rect = rect.merge(r);
}
c = c->next;

循环体的收尾只有这几行。其中：first 决定「初始化还是合并」，merge 就是把两个矩形撑成能同时装下它们的那一个。它的定义很朴素：包围盒是命令链上所有局部矩形的并集，不涉及任何几何求交。

本章出处：源码 renderer_canvas_render.cpp（get_rect 全段）｜renderer_canvas_render.h（mutable 三字段）。

六、实现层入场：一个入口、四条上限、四组 uniform

从这一章开始，视角从「表示」切到「提交」。接手的是 RendererCanvasRenderRD——抽象层在 RD 路径上的那个实现。

6.1 继承关系与四组 uniform

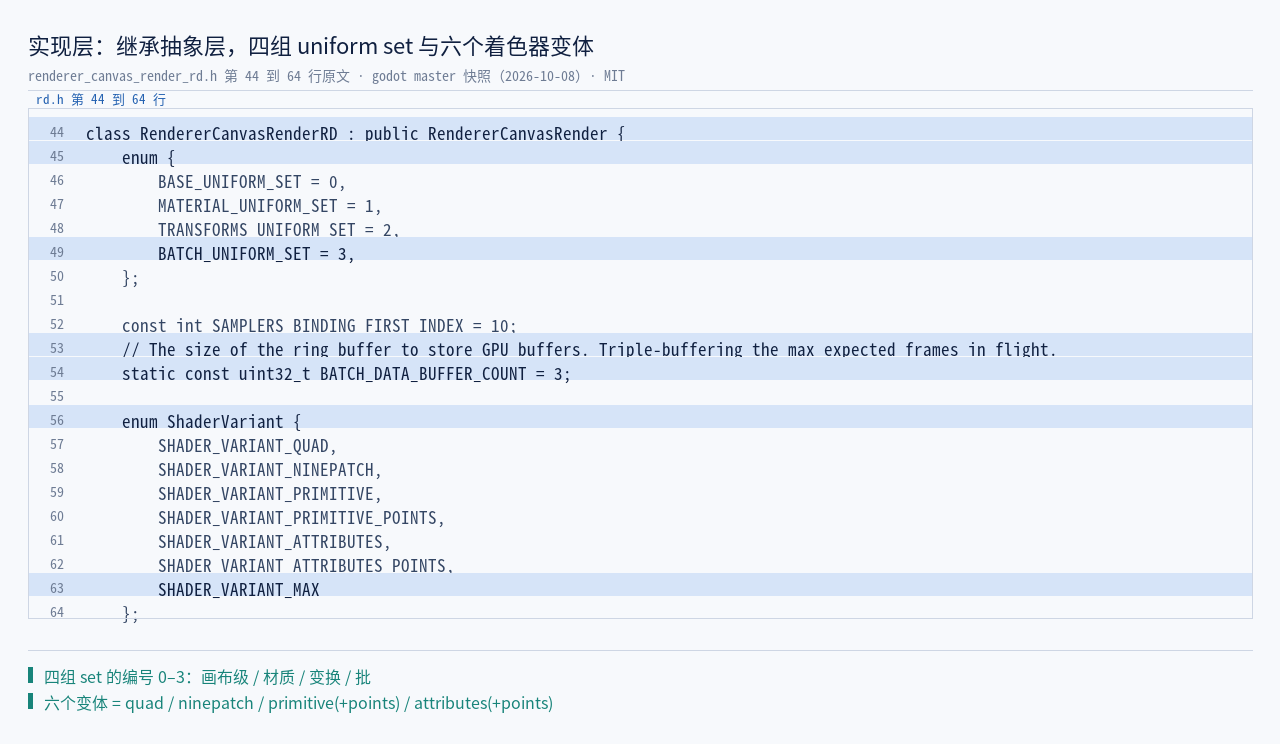

类定义的第一个枚举就把 GPU 侧的骨架交代了：BASE_UNIFORM_SET / MATERIAL_UNIFORM_SET / TRANSFORMS_UNIFORM_SET / BATCH_UNIFORM_SET——基础、材质、变换、批四组绑定。前三组是常规做法，第四组也就是「批」自成一组绑定，这是 2D 渲染的一个特点，第六章（下一篇）讲攒批时会展开。

紧接着是六个着色器变体：QUAD、NINEPATCH、PRIMITIVE、PRIMITIVE_POINTS、ATTRIBUTES、ATTRIBUTES_POINTS。注意它们与第四章的十种命令不是一一对应的：命令是「数据怎么组织」，变体是「顶点怎么进管线」——矩形与九宫格都走 QUAD（差别在实例数据），图元走 PRIMITIVE，而 ATTRIBUTES 那一支对应的是带顶点属性的路径（网格、自定义顶点）。

6.2 四条上限

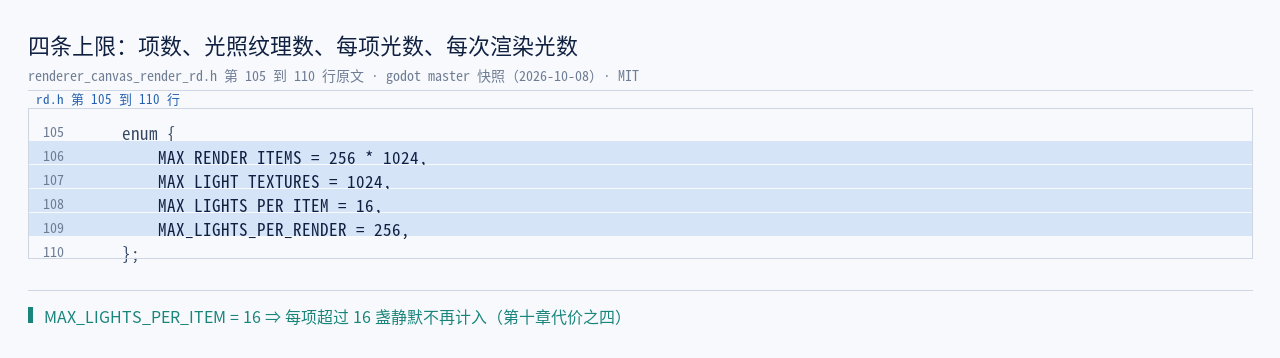

这一层有四个硬上限，它们决定了「一次画布渲染」能装多少东西：

MAX_RENDER_ITEMS = 256 * 1024 是一次画布渲染最多容纳的项数（对应第七章那个定长数组的容量）；MAX_LIGHTS_PER_ITEM = 16 是每一项最多接受多少盏光；MAX_LIGHTS_PER_RENDER = 256 是一次渲染的光总数上限；MAX_LIGHT_TEXTURES = 1024 是光照纹理的上限。

说白了，这四个数字里，第三章已经用过第二个——不是 16，而是我们当时找到的那个 max_instances_per_buffer = 16384（它在 State 里，是实例缓冲的容量）。两个常数容易被人混起来，但它们的角色完全不同：16384 是「一批装多少实例」，16 是「一项接受几盏光」。

6.3 InstanceData：128 字节，编译期钉死

把命令变成提交，中间要过一层「实例数据」。这一层的形状是这一篇最重要的一个结构。

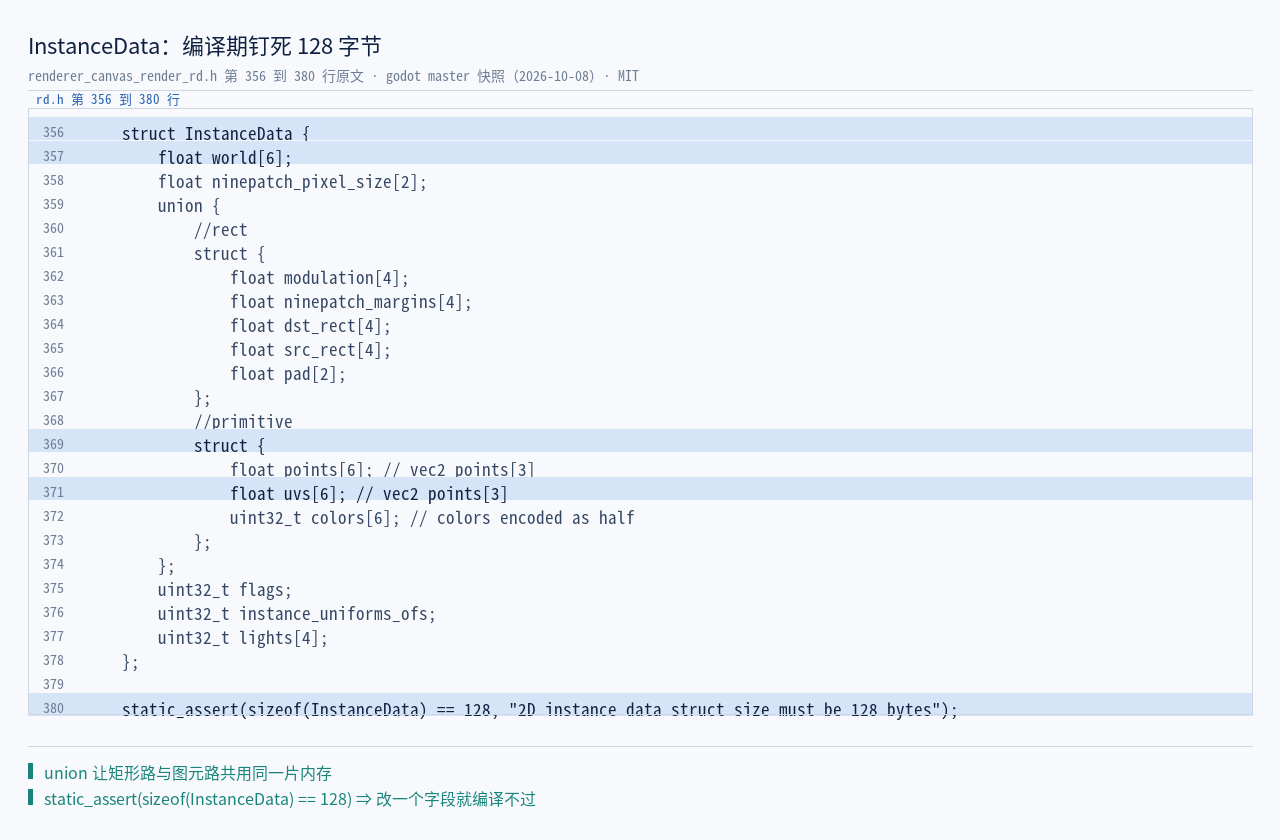

InstanceData 里有一个 float world[6]（2×3 矩阵）、一个 union（矩形路用 modulation / ninepatch_margins / dst_rect / src_rect，图元路用 points[6] / uvs[6] / colors[6]）、一个 flags、一个 instance_uniforms_ofs，以及 lights[4]。

而它最值得记的是最后那行断言：static_assert(sizeof(InstanceData) == 128, "2D instance data struct size must be 128 bytes");——在编译期就把这个结构钉死在 128 字节。为什么非要 128？因为着色器那边是按 8 条 vec4 来读它的：canvas.glsl 的实例路里有 attrib_A 到 attrib_H 八个 vec4 输入，位置从 8 排到 15。8 × 16 = 128。

这条对应关系值得单独说一句：CPU 侧的结构体大小与 GPU 侧的顶点属性条数是用一个断言连起来的。任何人改动这个结构（加一个字段、换一个类型）都会在编译期立刻失败，不会以「画面错位」的形式在运行时才暴露。

6.4 分区为什么这么分

回到 6.1 的四组 uniform，现在可以看得更清楚了：BASE 装的是画布级的量（画布变换、屏幕变换、光照数量、SDF 相关的映射）；TRANSFORMS 装的是每一项的位置；BATCH 装的是每批共享的纹理与采样状态；MATERIAL 装材质参数。粒度从「画布」到「批」逐级收窄——这正是「一次遍历、边走边切批」这套做法在绑定侧的对应物。

6.5 Batch 里记了什么

「批」（batch）是本篇后半段的主角，它的字段值得逐项看一遍：

言归正传，把这张表与第七章那六条换批判据对着看，会发现它们一一对应：判据里的每一项，都是在问「这一批的这个字段需不需要变」。换句话说，Batch 就是那六条判据的状态载体——换批判据并不是一批独立的规则，而是「批这件事需要记什么」的自然结果。

再补一个细节：批最后要变成 GPU 侧的少量参数，这些参数被打包成 PushConstant（着色器特化、批标志、MSDF 的两个量、颜色纹理的像素尺寸）。所以「一批一次推送」这件事是真的——批级参数不写在实例里，而走推送常量，这也是为什么批的字段可以相对多，却不影响每个实例的 128 字节。

6.6 四组 uniform 各装什么

顺着「粒度逐级收窄」这条线，把四组绑定各自的载荷列出来，一张表就够：

这张表把第六章开头那句话坐实了：从「画布」到「批」，绑定粒度一级比一级细。而每一级都恰好对应一个「多久变一次」的节奏——画布级的一整帧不变，批级的可能几十项就变，实例级的每条都不同。写渲染代码时把「变的东西放到合适的粒度上」这件事做对，后面就不需要在循环里反复绑资源。

好了，同一张表也能解释第七章那个读数为什么是那个形状：交替画两张纹理，等于在逼批级绑定每两条命令就重绑一次，所以 draw call 直接涨到 200。

// servers/rendering/renderer_rd/renderer_canvas_render_rd.h:356–380（master 快照 2026-10-08）
struct InstanceData {
    float world[6];
    union {
        struct { float modulation[4]; float ninepatch_margins[4];
                 float dst_rect[4]; float src_rect[4]; float pad[2]; };
        struct { float points[6]; float uvs[6]; uint32_t colors[6]; };
    };
    uint32_t flags;
    uint32_t instance_uniforms_ofs;
    uint32_t lights[4];
};
static_assert(sizeof(InstanceData) == 128, "2D instance data struct size must be 128 bytes");

这段定义把「一个实例带什么」摊平了。其中：union 是矩形路与图元路共用同一片内存，lights[4] 是 16 盏光的索引。这条设计的原理是让 CPU 结构体与着色器输入一一对应：着色器那边按 8 行 vec4 声明读它、共 128 字节，多一个字段就会在编译期被断言拦下。

本章出处：源码 renderer_canvas_render_rd.h（类定义、四条上限、InstanceData）｜canvas.glsl（实例路的 8 条属性）｜实现层同目录的其余文件（各类存储与着色器）见 renderer_rd 目录。

七、从链到数组到批：六条换批判据

这一章是本篇的重心：上游那条链，到底是怎么在实现层变成「几次提交」的。这一章的证据一半来自源码、一半来自读数，两者可以互相印证。

7.1 一次遍历：链表 → 定长数组

实现层的入口是 canvas_render_items()，它接的参数与抽象层声明的那个虚函数逐字一致：一个渲染目标、一条 Item 链、一串点光、一串方向光、画布变换、默认过滤与重复模式、是否像素对齐，以及两个回传值。

进来之后第一件事不是画，而是把链表收进数组：

数组是类里的 Item *items[MAX_RENDER_ITEMS]，容量 262144；每收一项，指针加一。收满或走到链尾就冲一次（_render_batch_items），然后把计数清零，数组继续用。同一个数组，一帧里被反复复用。

OK，为什么先收成数组、不直接顺着链表画？因为「切批」需要回看：要判断这一项和上一项的状态是否一致，就得先攒住一批。数组给了一个稳定的批边界，也让「一批有多少项」这个数字变成可数的。

7.2 三个中途冲刷点

除了「收满／走完」，还有三处会强制冲刷：遇到画布组的开始（组外的内容必须先画完，才能去拷背缓冲）、遇到组主本身（组内内容画完了，该把组当一项贴回去）、遇到背缓冲拷贝请求（拷之前必须把已攒的画掉）。

这三处的共同点是：它们都是「次序约束」而不是「状态变化」。也就是说，冲刷的触发条件有两类——状态不一致，和「必须在某个动作之前把欠账结清」。这一条在读代码时很容易漏。

7.3 六条换批判据

真正的换批判据在 _record_item_commands() 里，一共六条。它们集中在一段代码里，读起来像是「一份负面清单」——只要下面任何一条成立，就开一批新的：

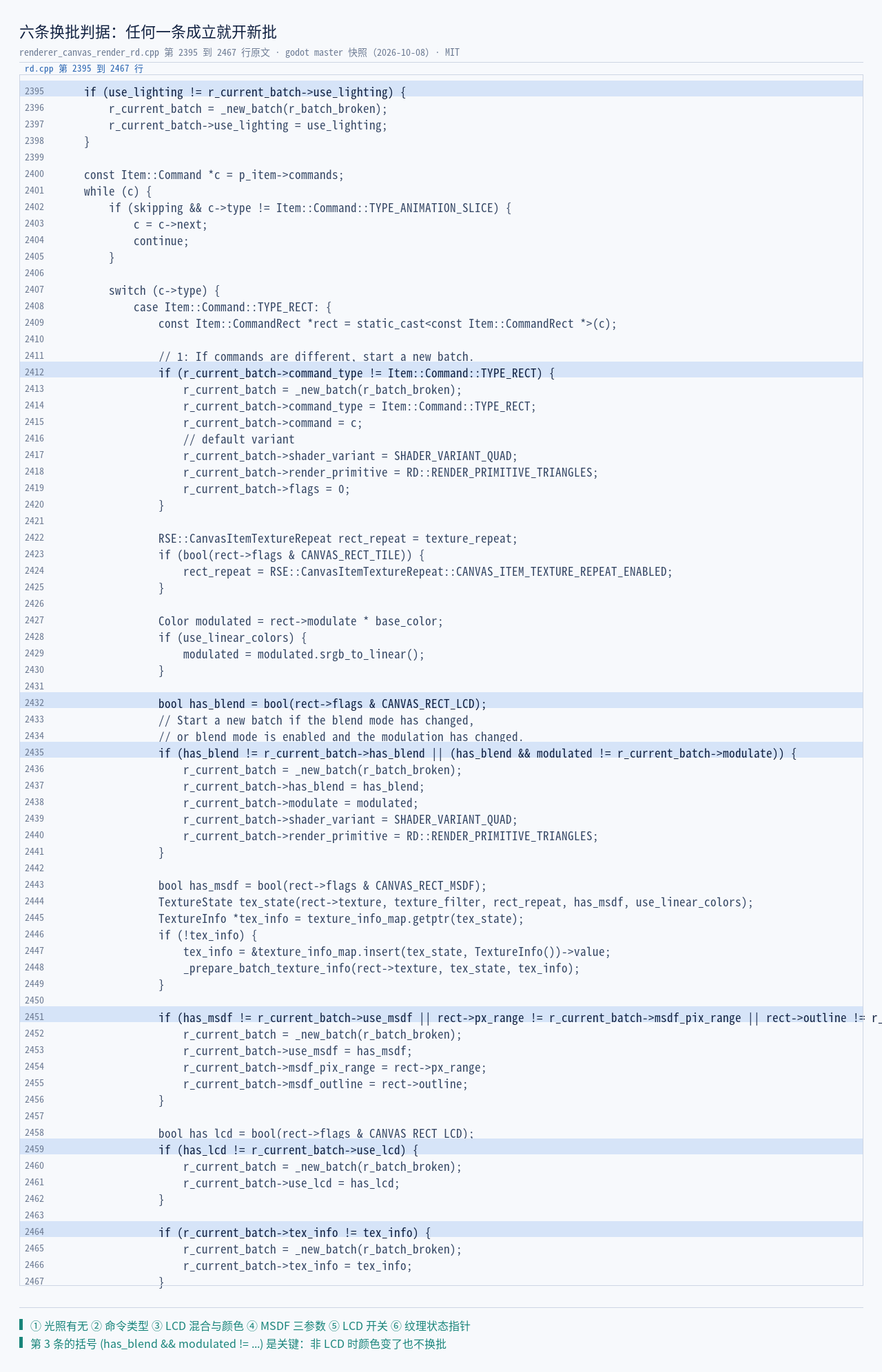

说白了，第 3 条是最容易被误读的一条，值得单独说：它写的是 has_blend != r_current_batch->has_blend || (has_blend && modulated != r_current_batch->modulate)。颜色变了只有在「开了 LCD」时才换批。换句人话说：普通混合模式下，一整批可以用同一个颜色参数把千百个矩形画完；而 LCD 次像素模式下颜色得跟着走，所以颜色一变就得另起一批。

这条恰好是本机能测的——第三章那组 A 组用例里，同一个项上 200 个矩形、每两个换一次颜色，draw call 仍然是 1。读数与源码对上了。

再看一眼这六条在源码里的样子，挑两条最有代表性的（第一条与第三条）：

// servers/rendering/renderer_rd/renderer_canvas_render_rd.cpp:2395–2441（master 快照 2026-10-08）
if (use_lighting != r_current_batch->use_lighting) {
        r_current_batch = _new_batch(r_batch_broken);
        r_current_batch->use_lighting = use_lighting;
}
...
Color modulated = rect->modulate * base_color;
if (use_linear_colors) {
        modulated = modulated.srgb_to_linear();
}
bool has_blend = bool(rect->flags & CANVAS_RECT_LCD);
if (has_blend != r_current_batch->has_blend || (has_blend && modulated != r_current_batch->modulate)) {
        r_current_batch = _new_batch(r_batch_broken);
        r_current_batch->has_blend = has_blend;
        r_current_batch->modulate = modulated;
}

其中：_new_batch() 是唯一的「开新批」动作，六条判据每一条命中都落在这同一个调用上；has_blend、modulate 是批对象上记的状态字段。这段代码的原理是一次比较对应一个字段：判据之间互不覆盖，任何一条成立，就说明「这一批与上一批已经不是同一份状态」。

7.4 本机读数：交替与「只切一次」

上面这张读数把第 2 条与第 6 条判据直接测了出来。交替（每画一个就换一次类型或纹理）⇒ 200 个 draw call；只切一次（前 100 个一种、后 100 个另一种）⇒ 2 个；全都一样 ⇒ 1 个。

换句话说：draw call 的数量取决于「状态切换了几次」，而不是「画了多少东西」。同一种组织方式下，交替与只切一次的差距是 100 倍（200 比 2）。这与很多人的直觉相反——直觉上「画得多就提交得多」，实测是「换得多才提交得多」。

7.5 批是跨项的

这组读数要表达的是：批的单位不是「项」，而是「连续的状态」。200 个节点各画一个矩形，与一个节点画 200 个矩形，得到的 draw call 数完全一样（都是 1）。上一章说的「上游交的是一条链」在这里得到了验证：链上相邻的项如果状态一致，就会被并进同一批。

7.6 切批之后是「加实例」，不是「再画一次」

言归正传，最后把这段流程画成一张图。注意第 5 步与第 6 步的区别：切批只是把「当前批」换成一个新对象，真正往 GPU 送数据的动作是「往当前批里加一条实例」（new_instance_data）。一批里的所有实例最终会被一次性发出去——这就是 6.3 里那 128 字节结构体的用武之地。

而这也解释了 max_instances_per_buffer = 16384 为什么会成为那个硬分界：它是一批能装下的实例数上限。第三章那组读数（16,384 ⇒ 1，16,385 ⇒ 2）说的就是这件事。

7.7 一批最后怎么发出去

切批讲完了，还得看「发」这一侧。一批真正落到 GPU 上，走的是一条固定的骨架：

1. 取实例缓冲。从当前这一批记的 instance_buffer 与 start / instance_count 知道要发多少条实例。
2. 选管线。用批记的 shader_variant、渲染目标格式、顶点格式、图元类型、着色器特化这几项合成一个管线键，去查管线缓存（查不到才编译）。
3. 绑资源。按四组 uniform 的顺序绑：画布级的、材质的、变换的、批自己的。
4. 推常量。把批参数（特化位、批标志、MSDF 参数、像素尺寸）作为推送常量递进去。
5. 发绘制。带上实例数发一次——一批就是一次。

这五步里，第 2 步是唯一可能「贵」的一步，因为它牵涉管线编译；而它被一个哈希键与缓存挡在前面。第 5 步则解释了前面所有读数的意义：一批一次，所以「批的数量」就是 draw call 的数量。

把第三章与第七章的读数并排看，一条链就闭合了：命令条数（16,384/16,385）决定批的数量，批的数量决定 draw call 的数量，而图元数（32,768 / 32,770）只跟画了多少条命令有关。三个量各管一段，互不代偿。

本章出处：源码 renderer_canvas_render_rd.cpp（canvas_render_items 与 _record_item_commands）｜renderer_canvas_render_rd.h（Batch 与 max_instances_per_buffer）｜批的绘制落到哪几个接口上，可对照官方 RenderingServer 类参考（canvas_item_* 一族）；画布着色器的 uniform 布局见 canvas.glsl｜本机读数 evidence/probe/E_command_chain_batch.txt（B/C/D 组）。

八、光照的中间表示：两条掩码、四项判据、16 盏上限

命令与批这条线讲完了，剩下两类东西：光与遮挡。它们在数据结构上是「旁挂」的——不在命令链里，却决定每一项最终长什么样。这一章先讲光。

8.1 光的中间表示

抽象层里定义了一个 Light 结构。它不算小，二十几个字段，但按角色一分就清楚了。

先看作用范围这一组：z_min / z_max（默认 ±1024）管 z 方向，layer_min / layer_max 管画布层方向。再看过滤这一组：item_mask（默认 1）与 item_shadow_mask（默认 1）——两条掩码，一条管「谁接受这盏光」，另一条管「谁给这盏光投阴影」。还有一组是 CPU 侧的缓存：rect_cache（光的矩形）、radius_cache（用于阴影远平面）、render_index_cache（本帧在 uniform 数组里的下标）。

最后是四个链表指针：next_ptr、directional_next_ptr、shadows_next_ptr、filter_next_ptr。一盏光会同时出现在多条链上——因为「候选光」「方向光」「要算阴影的光」「要过滤的光」是四个不同的集合，各走各的链。这是这套实现惯用的手法：同一份数据，多根指针挂进不同的遍历顺序。

8.2 两条掩码为什么不能合成一条

好了，item_mask 与 item_shadow_mask 分开，是个很容易被忽略但很实用的设计。合起来看它的语义：一盏光可以「照亮某些东西」但「只被其中一部分遮挡」。举一个具体场景——2D 游戏里常见的「角色站在台灯下」：台灯（PointLight2D）照亮地面与角色，地面要投出角色的影子，但角色自己不该在墙上投出第二层影子。这时候两条掩码就能分开设。

场景侧的对应物也印证了这一点：Light2D 节点上有两个互不相干的属性 setter，一个设受光掩码、一个设投影掩码。它们不是同一个数的两个别名。

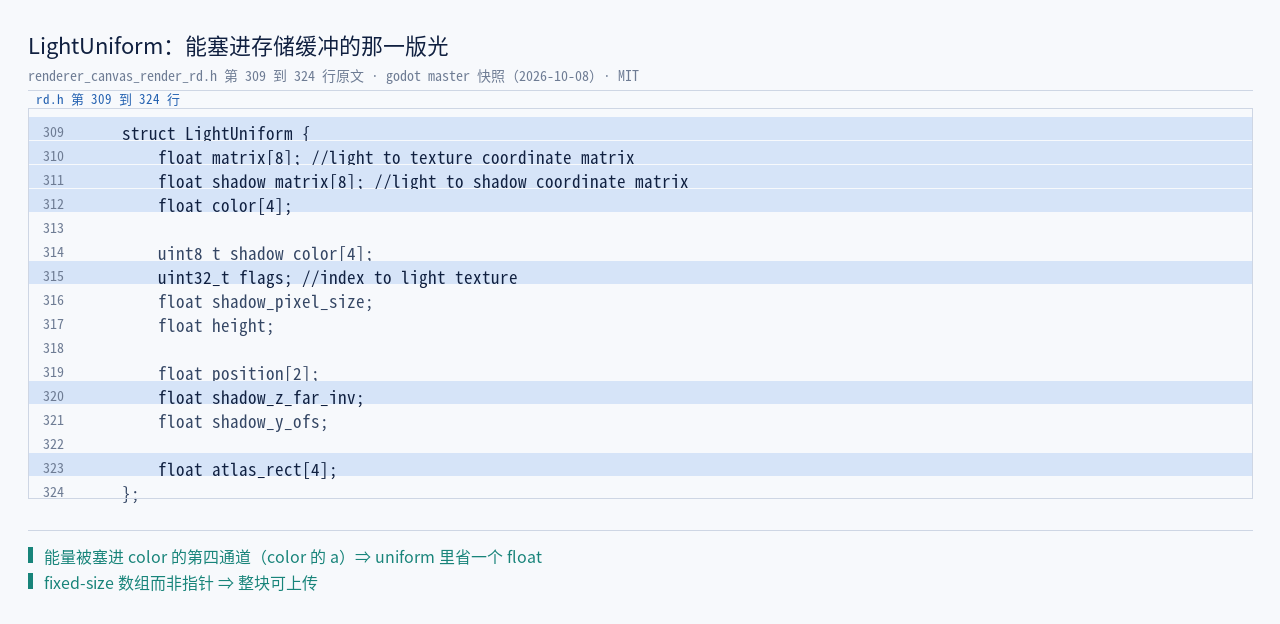

8.3 GPU 侧的光：LightUniform

CPU 侧有了 Light，GPU 侧还得有个能塞进存储缓冲的版本，那就是 LightUniform。

这份结构里有四组量：一组矩阵（光到纹理坐标的变换）、一组阴影量（阴影矩阵、像素尺寸、z_far 的倒数、y 偏移）、一组几何量（位置、高度、图集矩形）、一组打包标志位（flags 里塞着混合模式、阴影过滤方式、是否启用阴影）。

有一处小设计值得记：光的能量（energy）被塞进了颜色的 alpha 通道（color[3] *= l->energy）。这样基础颜色与强度可以分开调，而 uniform 里省下一个 float。这种「用满每一个通道」的写法在渲染代码里很常见，读的时候要留意——看到 color.a 不一定是透明度。

8.4 一束光怎么决定照到谁：四项判据

有了表示，就可以看判定。一项要不要接受某盏光，源码给的是一行同时成立的四个条件：

四项是：光在本轮有效（render_index_cache >= 0，也就是它没被上限截掉）、掩码相交（p_item->light_mask & light->item_mask，注意这里用的是项自己的 light_mask 而不是位域里那个）、z 在光的范围内（z_final 落在 z_min 与 z_max 之间）、包围盒与光的矩形相交（global_rect_cache.intersects(light->rect_cache)）。

OK，这四项里，第二和第四项是最容易被忽视的性能开关：掩码把「不可能受光」的项一次排除，矩形相交把「光够不到」的项一次排除。而第三项说明 z 不只用于排序，还用于「光的分层」——同一盏光可以只照某个 z 区间里的东西。

判定通过之后，光的索引被按 8 位一格塞进 uint32 lights[4]：lights[light_count >> 2] |= light_index << ((light_count & 3) * 8)。四个 32 位数、每格 8 位，正好装 16 盏——这就是 MAX_LIGHTS_PER_ITEM = 16 的来历，也是 InstanceData 里那个 lights[4] 的用处。第 17 盏起直接 break，它不会再被算进这一项。

投影走的是另一条判据（受光掩码 ∩ 投影掩码），在同一个循环里用一个 shadow_mask 逐盏置位，最后并进实例标志里。

8.5 三张表与一组读数

把上面的判据画成图，就是「一束光的三张表」：一张管范围、一张管受光、一张管投影，三者都通过才落到项上，而落上去的方式是把索引压进 4 个字节的格里。

再补一组读数，它说明光不影响 submit 次数：本机探针在 200 个矩形上分别加 0 盏、1 盏、16 盏、20 盏 2D 光，draw call 全是 1。这与官方那句「2D 光照是单趟完成的」正好一致——光多光少，都是在这一趟里算完的，不会因为灯多就多几次提交。（口径照旧：本机自建引擎、自定义构建，只在本机成立。）

顺便记一处装置侧的事实：本机跑探针时发现 Godot 4 的 Light2D 是抽象类，不能直接构造；场景侧的实体是 PointLight2D 与 DirectionalLight2D。这与源码里 Light::mode 以及「点光链 + 方向光链」两套结构正好呼应。

8.6 struct Light 的字段分组

把 Light 的二十几个字段按角色分组，读起来会清楚很多：

说白了，这张表里最值得回味的是最后一组：为什么一盏光要有四根指针？因为渲染流程里有四个不同的「需要按顺序过一遍光」的场合——候选光的顺序、方向光的顺序、要投阴影的光、要过滤的光。把四根指针挂在同一个对象上，比维护四个数组更省（不需要拷贝数据），代价是读代码时得记住「现在走的是哪条链」。

一处的量也值得记：shadow_buffer_size 默认 2048，directional_distance 默认 10000，而 z_min / z_max 的默认是 ±1024。都是「够用且不至于爆掉」的选择，不是算出来的最优值。

// servers/rendering/renderer_rd/renderer_canvas_render_rd.cpp:2371–2374（master 快照 2026-10-08）
if (light->render_index_cache >= 0 && p_item->light_mask & light->item_mask &&
        p_item->z_final >= light->z_min && p_item->z_final <= light->z_max &&
        p_item->global_rect_cache.intersects(light->rect_cache)) {
    uint32_t light_index = light->render_index_cache;
    template_instance.lights[light_count >> 2] |= light_index << ((light_count & 3) * 8);

四项判据挤在一行里，判定完立刻打包索引。其中：>> 2 是「4 盏一组」，& 3 是组内位置，乘 8 是每组 8 位。这条编码的定义就是用 4 个 32 位数承载 16 个 8 位索引，一格对应一盏光。

本章出处：源码 renderer_canvas_render.h（struct Light）／renderer_canvas_render_rd.h（LightUniform）／renderer_canvas_render_rd.cpp（四项判据）｜Light2D 类参考｜材质的这类请求在用户侧怎么写、能读到哪些内置变量，见官方画布项着色器参考｜本机读数 evidence/probe/E_command_chain_batch.txt（E 组）。

九、SDF：画占据图 ＋ 后处理，闭合与不闭合两条路

光讲完了，还剩遮挡。这一章要讲的 SDF（signed distance field，有符号距离场）是 2D 光照里最容易被当成「黑盒」的一块——很多人以为它是一张算出来的距离图，实际做法比这朴素：先画一张占据图，再把距离场跑出来。

9.1 谁在请求 SDF

先从「什么时候会有这东西」说起。官方文档的说法是：视口里代表 LightOccluder2D 节点的二维有符号距离场（signed distance field），在用户着色器请求它的时候才自动生成。它的用途有两个：自定义着色器里的效果（比如 2D 全局光照），以及 2D 粒子碰撞。

源码里这句话有一个精确落点：渲染层遍历项的时候，若某项的材质声明了 uses_sdf，就把一个回传标记置为真（r_sdf_used = true）。这个标记会一路回到上游，由剔除层决定这一帧要不要跑一次 SDF 生成。

也就是说：SDF 不是每帧都有，不是有遮挡体就有，而是「有人要才做」。

9.2 形状下发：只有两个参数

言归正传，遮挡的形状是怎么进来的？看抽象层的声明就明白：occluder_polygon_set_shape(RID, const Vector<Vector2> &p_points, bool p_closed)——一个点集加一个「是否闭合」。

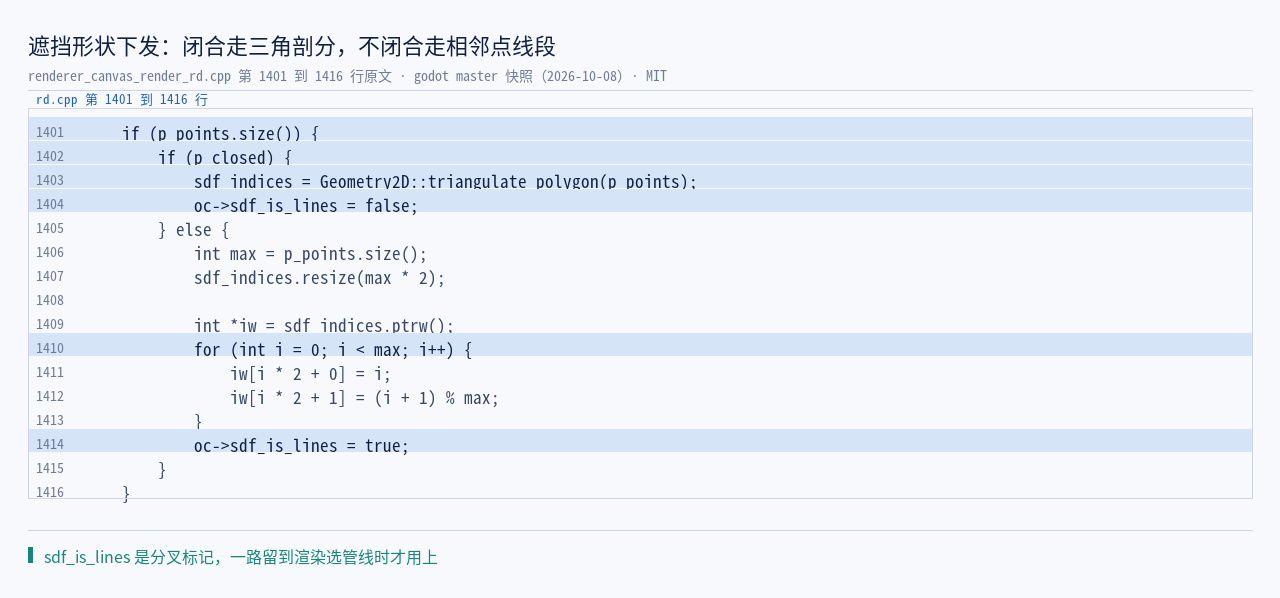

实现层拿到这两个参数之后，做的第一件事就是分叉：闭合的走 Geometry2D::triangulate_polygon（三角剖分，结果是一串三角形索引，sdf_is_lines = false）；不闭合的按相邻点两两成对，生成一串线段索引（sdf_is_lines = true）。

这个标记一直留到最后——第九章最后一节会看到，它决定用哪条渲染管线。

9.3 同一个函数里还有第二套几何

值得单独提一句：这个函数里建了两套几何。一套是给阴影投射线用的（每条边拉成一个很高的四边形带，高度是一个写死的常数 POLY_HEIGHT = 16384），一套是给 SDF 用的（三角或线段）。两者的顶点缓冲、索引缓冲、顶点格式都不同。

为什么阴影要拉那么高？因为 2D 的「影子」在实现上是一种廉价近似：把边沿朝一个方向拉出一条很长的带子，靠高度换来「看起来像投影」的效果。这套几何不在本篇的范围内，但它与 SDF 共用一个函数、共用一份缓存策略，所以读的时候要分清哪几段属于哪一套。

9.4 渲染：清图 → 逐个画 → 后处理

到了真正生成的时候，做法极其直白：

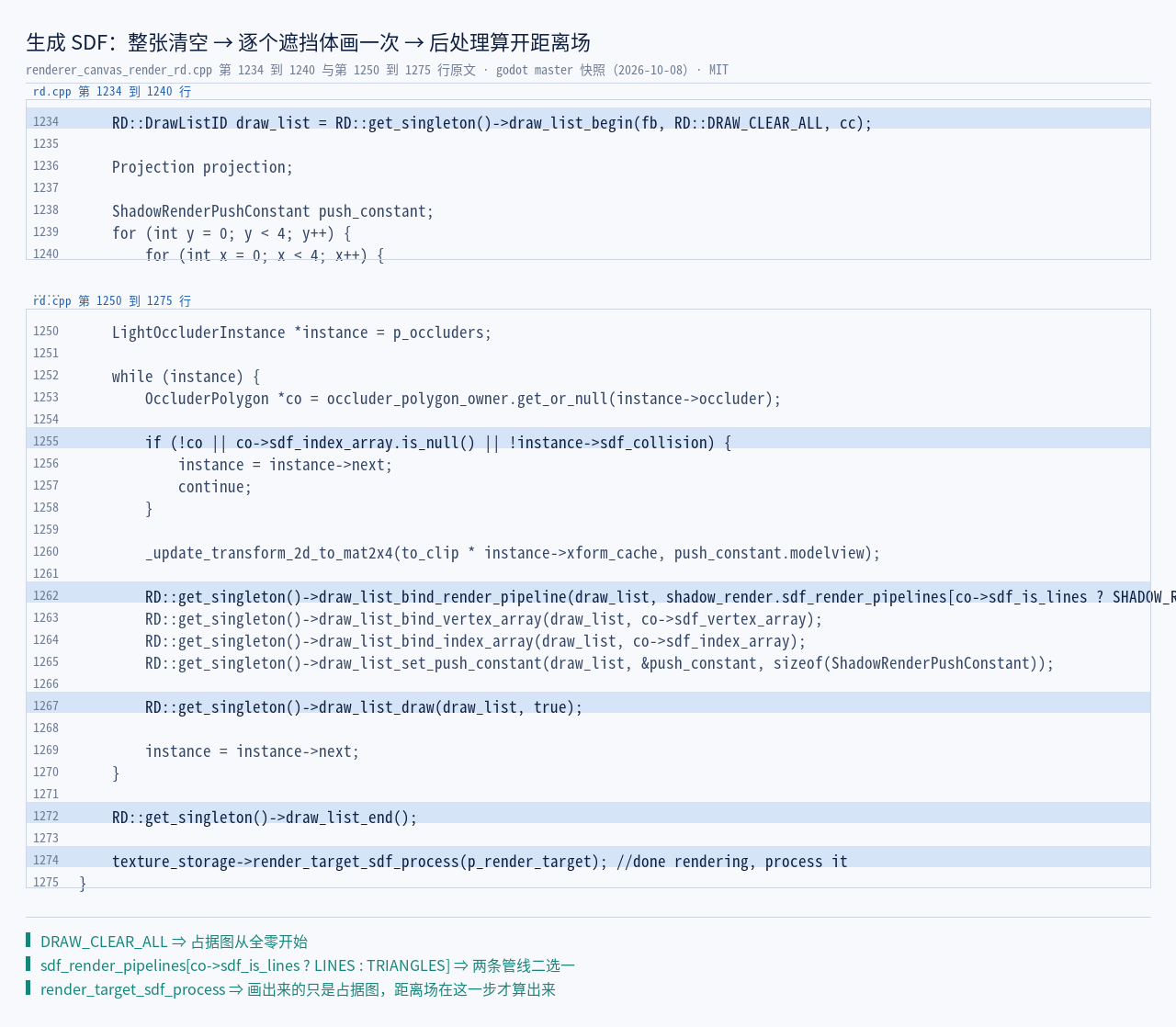

// servers/rendering/renderer_rd/renderer_canvas_render_rd.cpp:1234 / 1262 / 1274（master 快照 2026-10-08）
RD::DrawListID draw_list = RD::get_singleton()->draw_list_begin(fb, RD::DRAW_CLEAR_ALL, cc);
...
RD::get_singleton()->draw_list_bind_render_pipeline(draw_list,
        shadow_render.sdf_render_pipelines[co->sdf_is_lines ? SHADOW_RENDER_SDF_LINES : SHADOW_RENDER_SDF_TRIANGLES]);
...
RD::get_singleton()->draw_list_end();
texture_storage->render_target_sdf_process(p_render_target); // done rendering, process it

其中：DRAW_CLEAR_ALL 就是第一步的整张清空；sdf_render_pipelines 是一个只有两根管线的数组，下标由 sdf_is_lines 决定——9.2 那个标记在这里用上；render_target_sdf_process() 是第三步的后处理。原理一句话：占据图是一次普通绘制，距离场是这一行调用的产物。

好了，三步：第一步取到 SDF 的帧缓冲并整张清掉（清成全零）；第二步遍历遮挡体链表，每个遮挡体按它的 sdf_is_lines 选一条管线（三角或线段）、绑上自己的顶点与索引缓冲、发一次绘制；第三步——也是「距离场」真正诞生的地方——调 render_target_sdf_process() 做后处理。

第三步是这一章最想让大家记住的一点：画出来的那张图不是距离场，它只是一张「占据图」（哪块被挡、哪块没挡）；距离场是后处理算开的。把这两步混为一谈，就很难理解为什么 SDF 的开销不像「画几张多边形」那么低。

9.5 SDF 的输入从哪儿来：场景侧的那两个字段

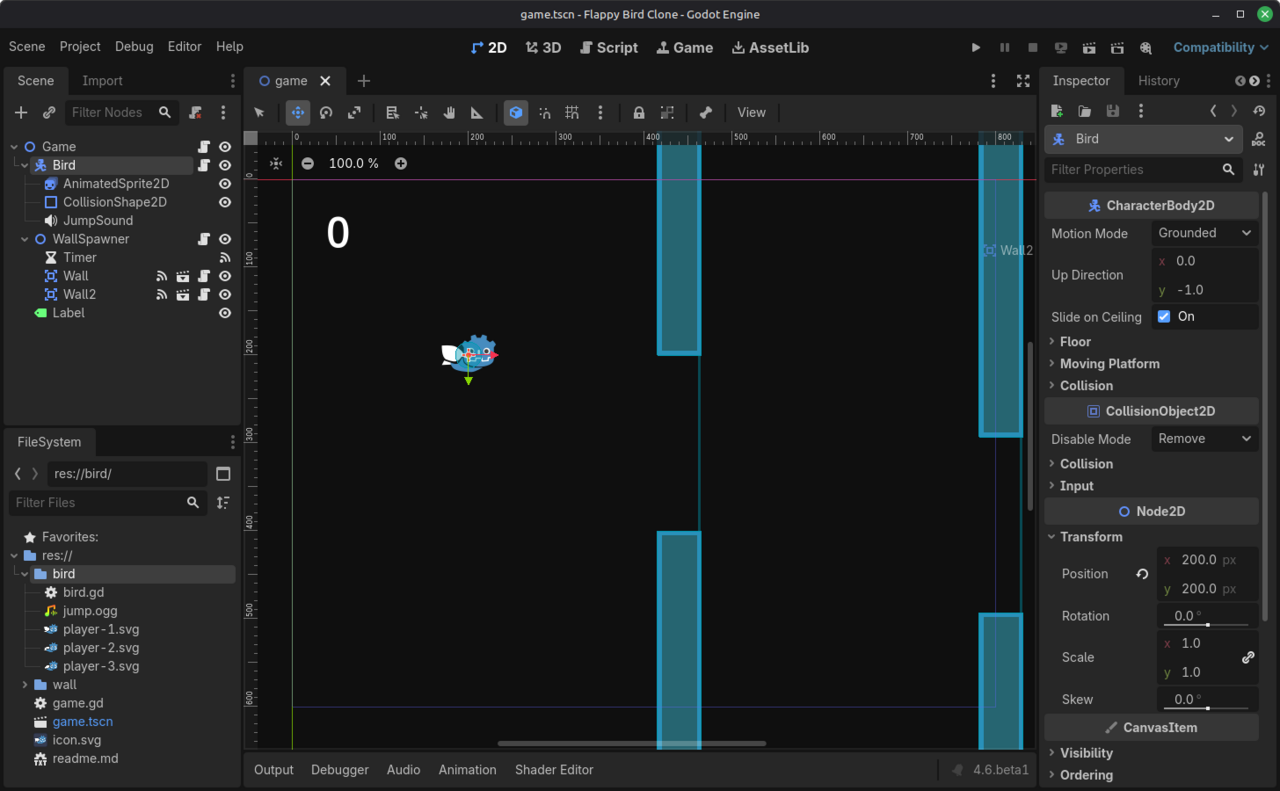

上面这张是编辑器里的两个落点：左边是节点树，右边是资源文件栏。场景侧这套分工与界面上这两栏一一对应：LightOccluder2D 作为节点挂在树里，它引用的 OccluderPolygon2D 是一份资源；多边形本身在资源里编辑，形状变化时经服务层下发到刚才那个 set_shape；而「参与不参与 SDF」是遮挡体实例上的一个开关字段（sdf_collision）——形状是资源、参与与否是实例，两者分开。

这里要如实交代一句口径：本节原本想要的是一张「检查器里能看清 LightOccluder2D 与 OccluderPolygon2D 字段」的截图，但 A 级源里没有这一类图——检索落空已留痕（见 search-log.jsonl）。按素材规范换成了同类真实界面图，因此本节不声称图内能读出那两个字段，只借它指出「节点树 / 资源栏」这两个落点。

这条分工也和 9.2 那段代码呼应：set_shape 只关心「点集与闭合」，至于这个形状要不要进 SDF，是在遍历遮挡体时按那个开关筛的。

9.6 这一章的一条口径提醒

本篇讲 SDF，只讲到「谁请求、形状怎么进、怎么画、距离场在哪一步算出来」为止。后处理那一步用到的着色器（官方文档点名了 canvas_sdf.glsl）本次没有取回，所以它的内部写法本篇不做任何描述——留到后续篇目补齐。这是有意为之：宁可不写，也不按印象补。

9.7 遮挡几何的缓冲是怎么复用的

OK，再补一处实现细节，它对性能的意义不小：遮挡多边形的缓冲不是每次下发都重建。

代码里有一道判断：只有在「索引数变了、或点数变了、或点集被清空」而且已经存在缓冲的时候，才去释放旧的顶点缓冲、索引缓冲与数组；否则走另一条路——直接 buffer_update 覆盖内容。

命令的内存是 4 KB 一块地要的，而遮挡几何的缓冲则相反——能更新就不重建。这个选择是为了避开「管线冲刷」：在图形 API 里，释放并重建缓冲往往意味着要等 GPU 用完，而原地更新只是往已有缓冲写数据。源码里那句注释写得很直白——同样的长度就只更新，避免一次管线冲刷。

有意思的是，SDF 那一套缓冲与描边那一套缓冲各自独立地做了同样的判断。也就是说，「变形状」这件事在两套几何上都被优化成了「尽量只改内容、不改结构」。对做 2D 光照效果的人来说，这条细节解释了为什么「每帧挪一下遮挡体」不会立刻掉帧——只要点数不变，代价就是一次缓冲写入。

本章出处：官方《内部渲染架构》master 原文（SDF 生成时机与用途）｜2D 光照与阴影教程｜LightOccluder2D 类参考｜源码 renderer_canvas_render_rd.cpp（occluder_polygon_set_shape 与 render_sdf）。

十、收官：这套分工买到什么、代价是什么

十一章走下来，这条链的完整形状已经清楚了。最后一章把它收拢：这套分工到底买到了什么，又付出了哪些代价。

10.1 六条可以带走的结论

1. 中间表示 = 一条命令链 ＋ 一份累计态。绘制项不存「最终画出来的样子」，它存的是「怎么画」和「按什么参数画」；父链的调制色、变换、裁剪矩形在剔除阶段就已经乘算完毕，挂在项上。
2. 命令的内存是分块的，块只增不减。首条命令单独分配、其余进 4 KiB 块；clear() 只归零 usage，把仓库留给下一帧。这一条直接解释了「频繁重绘」为什么不等于「频繁分配」。

// servers/rendering/renderer_canvas_render.h:432–462（master 快照 2026-10-08）
void clear() {
        // The first one is always allocated on heap
        // the rest go in the blocks
        Command *c = commands;
        while (c) {
                Command *n = c->next;
                if (c == commands) {
                        memdelete(commands);
                        commands = nullptr;
                } else {
                        c->~Command();
                }
                c = n;
        }
        {
                uint32_t cbc = MIN((current_block + 1), (uint32_t)blocks.size());
                CommandBlock *blockptr = blocks.ptrw();
                for (uint32_t i = 0; i < cbc; i++) {
                        blockptr[i].usage = 0;
                }
        }
        last_command = nullptr;
        commands = nullptr;
        current_block = 0;
}

其中：memdelete 只出现在链首那条命令上（它单独分配在堆上），链上其余命令用 ~Command() 就地析构；随后把每个块的 usage 归零。原理一句话：清空被定义成「复位账本」而不是「归还内存」——块的地址与容量都不动，下一帧从零开始写。 3. 抽象层定表示、实现层管提交，界线画在「与后端有没有关系」上。抽象层里唯一的算法是包围盒，因为它是与后端无关的量。 4. draw call 的数量取决于状态切换的次数，不取决于画了多少东西。这一条是本机测出来的：200 条命令与 200 个节点都给 1 个 draw call，而「矩形／图元交替」给 200 个。 5. 一批的实例上限是 16384，本机读数在 16,384 与 16,385 之间恰好分界，与源码常量逐条对齐。 说白了，6. SDF 不是算出来的，是「画出来的图再后处理」；触发条件是材质声明 uses_sdf，闭合与不闭合走两条不同的管线。

10.2 代价：四处需要知道的成本

任何设计都有代价，这一层的代价有四处值得记：

第一处是时间依赖会强制整帧重绘。 遍历时若发现某项的材质用到 TIME，会直接调一次「请求重绘」。换句话说，一个用到时间的着色器会把整帧拉进每帧重绘——这在 2D 里通常没问题，但要知道它不是免费的。

第二处是命令块只增不减。 「峰值命令数」决定了内存上限，而且这块内存不会因为某一帧画得少而归还。对绝大多数场景这是划算的；对「偶尔一次性画十万条」的场景，就是一笔常驻开销。

第三处是纹理信息表每帧重建。 遍历结束时会把纹理信息表清空——它是一份「本帧用到的纹理状态 → 采样信息」的缓存，每帧重新填。这是「以每帧一次重建换掉跨帧失效判断」的取舍。

第四处是每项 16 盏光的上限。 超过就静默不再计入（代码里是 break）。它不报错、只是不照——所以「为什么第 17 盏灯没效果」这类问题，答案在源码里而不在文档里。

10.3 全篇链条回看

言归正传，上面这张图把本篇走过的路回看了一遍。如果只记一件事，那就记这条四层嵌套：一条项链（剔除层给的）→ 每条项上一条命令链（场景层挂的）→ 命令的内存成 4 KiB 的块（分配策略）→ 状态一致的那些项与命令合成一批（实现层切的）。四个层次各自解决一个问题，彼此之间只通过两个指针（Item::next 与 Command::next）相连。

10.4 后面各篇各看哪一层

到此为止，本篇把「表示」这一层讲完了。但它留下的问题还很具体：这些批最终是怎么变成 draw call 的、四个后端在这件事上有什么不同（第六、八篇）；命令列表到了 RenderingDevice 之后怎么排成一张依赖图（第七篇）。再往后看：这一整套在什么时候被执行、逻辑与渲染怎么错位（第九篇）；一张纹理从盘上到 §2.3 那个 RID 之间发生了什么（第十篇）。

延伸阅读：想对照「用户侧怎么设顺序与层」，可看官方 CanvasLayer 类参考 与Viewport 类参考； 它们讲的是接口，本篇讲的是这套接口背后的表示与提交。

10.5 与前三篇的对照

最后把本篇与系列前三篇摆在一起，看它们各自把「一次 2D 绘制」拆到了哪一段：

好了，四篇连起来看，有一个共同的写法值得点出：每一层都只把自己那一段讲清楚，接口两端的表示是同一份数据的不同视角。第三篇里命令是一种「可延迟的句柄型调用」，第四篇里它是「被排好序的一个项」，本篇里它变成「一条命令链上的一个节点」——对象没换，换的是谁在解释它。

这也是这套架构容易被误读的地方：读单篇时容易以为某一层「只是转发」，把四篇连起来才会看到，每一层都实实在在往这份数据上添了东西——第二篇添了命令，第三篇添了句柄与队列，第四篇添了位置，本篇添了「怎么把它变成提交」。

下篇预告：下一篇顺着「批」往下走，讲攒批的完整规则——为什么同一批能装下几百个矩形，以及官方文档里那句「所有渲染方式都支持 2D 批处理」是怎么从「只有 Compatibility 有」变过来的。

相关链接

源码落点：本篇共 280 处落点逐条实读（evidence/build/ep05_src_lines.txt，机器核对 0 FAIL），集中在 renderer_canvas_render.h、 renderer_canvas_render.cpp、 renderer_canvas_render_rd.h、 renderer_canvas_render_rd.cpp、 canvas.glsl、 renderer_canvas_cull.cpp、 canvas_item.cpp、 light_2d.cpp、 light_occluder_2d.cpp； 其中： CanvasKey 之外的接缝全在 renderer_canvas_cull.cpp:105 那一行，实例数据的大小由 renderer_canvas_render_rd.h:380 的编译期断言钉死，行号一律按 master（2026-10-08 快照）。

资源清单

官方文档（CC BY 3.0 Unported，署名 “Juan Linietsky, Ariel Manzur and the Godot Engine community”，引用须标注改动）： CanvasItem 类参考、 CanvasGroup 类参考、 Light2D 类参考、 LightOccluder2D 类参考、 OccluderPolygon2D 类参考、 内部渲染架构、 2D 光照与阴影、 Canvas layers、 用服务器优化、 RenderingDevice 类参考、 Viewport 类参考。

官方源码（godot 仓库 master raw；MIT，行号按 2026-10-08 快照）： renderer_canvas_render.h、 renderer_canvas_render.cpp、 renderer_canvas_cull.h、 renderer_canvas_cull.cpp、 rendering_server_globals.h、 rendering_server.h、 rendering_device.h、 renderer_canvas_render_rd.h、 renderer_canvas_render_rd.cpp。

许可与商标：引擎许可、官方美术与商标。Godot 名称与 Logo 属商标，配图与说明不得暗示官方背书。

官方素材（编辑器截图）：Godot 截图类目。

言归正传，相关链接（站内与竞品口径）：第四篇 画布剔除与排序、第三篇 服务层接口、caimouse《Godot 源码分析》专栏、graypigen1990《RenderingServer 总结》。

OK，本机一手产物：evidence/probe/E_command_chain_batch.txt（A–G 七组 21 条用例，一次窗口运行跑完），另有 evidence/build/ep05_src_lines.txt（280 处落点，机器核对 0 FAIL）。本机读数用的引擎版本为 4.8.dev.custom_build.7177493c1（2026-07-03 构建，自定义构建），只在本机口径下成立，不跨机器外推。

With Best Wishes.
