2026 新范式：Vulkan 1.4 基线、Dynamic Rendering 与 Shader Objects

本文由@溯光 出品 站点：https://yyy3d.online/blog/ ｜ 本系列：https://yyy3d.online/blog/#topic-vulkan-best-practices 题图 2026 三件套与本机能力的三层对照：官方那门课要求的三类能力，分别落在「规范里是核心」「本机有扩展」「本机压根没有」哪一层 @ 本系列绘制

全系列篇目总览（共 10 篇，本篇为第 2 篇）：

• ep01 官方最佳实践到底在哪：四套体系的边界与本机能力实勘——地图与本机能力基线
• 本篇 · ep02 2026 新范式：Vulkan 1.4 基线、Dynamic Rendering 与 Shader Objects——新范式
• ep03 同步最佳实践：barrier 精细化、sync2 与时间线信号量——同步
• ep04 管线缓存：绝不在 draw time 建管线——管线缓存
• ep05 Render Pass 与 Subpass：attachment 策略与 tile 内存——render pass / subpass
• ep06 命令缓冲与多线程录制：secondary CB 与 false sharing——命令缓冲
• ep07 描述符与内存分配：从 256 字节的告警说起——描述符
• ep08 Layout Transition：barrier 的代价落在哪——layout transition
• ep09 Swapchain 与 Present：image 数量、旋转与 waitIdle→fence——swapchain
• ep10 验证层 Best Practices：从 warn 到修复的真图闭环（收束篇）——验证层闭环

除以上两篇外的八篇尚在排期，发布后回填链接。本系列的写作边界（四条不写与两条未核实）见 §0.3 的边界声明与 §12.1 的汇总。

先说清楚这一篇要干什么

好了，ep01 给了地图：官方最佳实践散在四套体系里，而且验证层里那个最关键的开关默认是关的。地图有了，接下来要回答的是地图上那条主路——官方在 2026 年给出的那一套写法，到底长什么样，搬到这台机器上值多少。

0.1 这一篇的三条主线

OK，第一篇问的是"官方材料在哪"，这一篇问的是"官方那套新写法是什么、能不能跑、跑了差多少"。三件事一次摊开。

第一条：官方那份"2026 说法"到底说了什么。 Khronos 在 SIGGRAPH 2026 上开了一门课，标题直接就叫《How to write a Vulkan application in 2026》。它给了三件套：shader objects + dynamic rendering + descriptor heap，而且话说得很重——"以前要扩展的功能现在已是核心，以前算高级的写法现在就是推荐基线"。这一句我们要拿回来逐条核。

第二条：这三件套在这台机器上，各有几条命。 这是本篇最硬的部分，也是第一篇那句"只引归档里能逐行回溯的读数"第一次真正派上用场：官方课程列的必需清单里，有两件本机能跑、有一件本机根本没有。这件事不是我们查漏了，是设备能力就是如此——下面会把逐项实测摆出来。

第三条：能跑的那部分，跑起来差多少。 我们搭了一个最小图形用例（交换链 + 呈现），把老写法与新写法放在同一台机器、同一份构建、同一对着色器、同一个交换链上各跑一遍——只改 API 形态，别的都不动。这才是"值多少"的问法。

0.2 与第一篇的关系：从地图到第一条真链路

先来看看 ep01 结尾留的那句话，它说下一篇要"搭出第一条真正的图形链路（交换链 + 呈现 + 抓帧）"。这篇按那句话交作业。

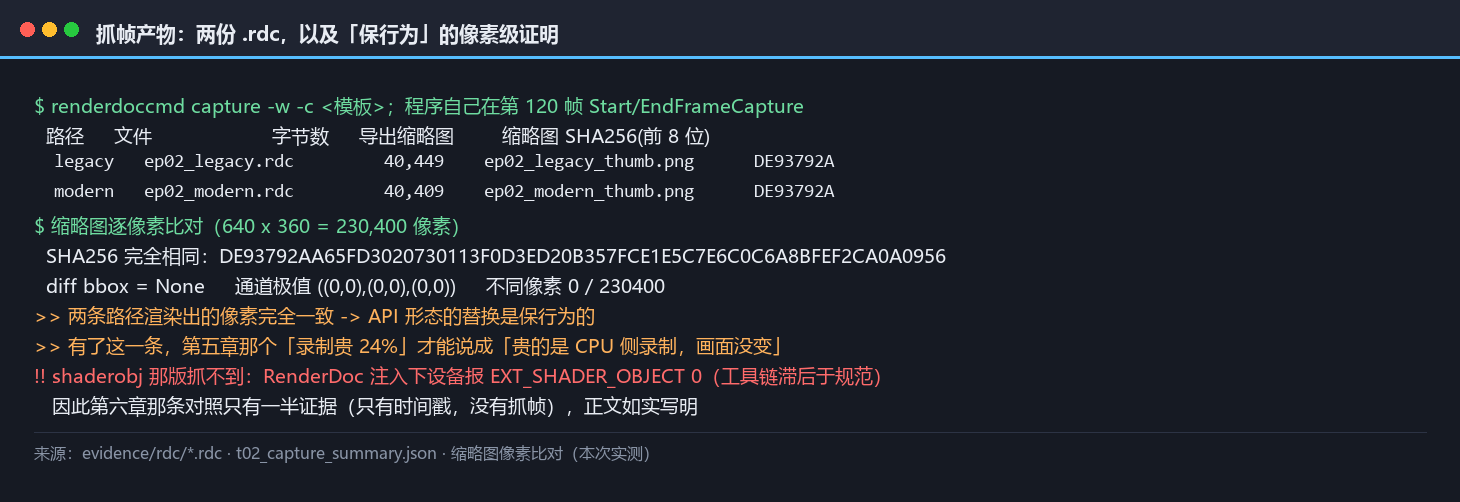

两件事在那时候是欠着的，这里一并还上：一是抓帧——ep01 的用例是纯计算的控制台程序，没有帧边界，RenderDoc 抓不出东西，当时只记了"通道可用"；二是 ep01 素材盘点里那条"命中但不用"的账——Vulkan simplified pipeline.svg 当时被判的是"294×643，尺寸不达标，主题属 ep02/ep03"。本篇把这张图重新核了一遍，结论写在第五章 §5.1：真正的问题不在尺寸，在纵横比——它会被站点按列宽铺满、渲染成 880×1924 px。所以本篇换用了另一张 Public domain 的管线图，并把这次取舍记在了正文里。

0.3 边界声明：本篇不涉及什么

说白了，第一，不做跨厂商对照。 本机只有一块 NVIDIA 独显。所有"厂商支持表"里的内容只引官方原文，不冒充实测；凡是我们自己量不到的，正文会写明"这一条只引官方口径"。

第二，不给驱动内部 JIT 的结论。 Vulkan 没有任何官方接口能看到驱动编译器内部的中间表示或 JIT 决策。

第三，不给指令集规范的断言。 NVIDIA 没有公开 SASS 的官方 ISA 文档，nvdisasm 的输出只能作为观测性描述。

第四，时间戳有同步域边界。 vkCmdWriteTimestamp 只保证同一次提交内 happens-after 的时间戳不递减。

第五，本篇新增：不做移动端实测。 手上没有 Android 设备。而这一篇偏偏绕不开移动端——官方在同一份材料里既把 pipeline 标为弃用、又承认量产移动驱动还不支持它的替代品。这条矛盾我们会拆开讲，但移动端那部分全程只引官方支持表与厂商报告，一次都不会说成"本机实测"。

第六，VK_DEVICE_LAYERS 未核实（承 ep01，该变量名在官方文档里查不到，不作为现行变量名使用）。

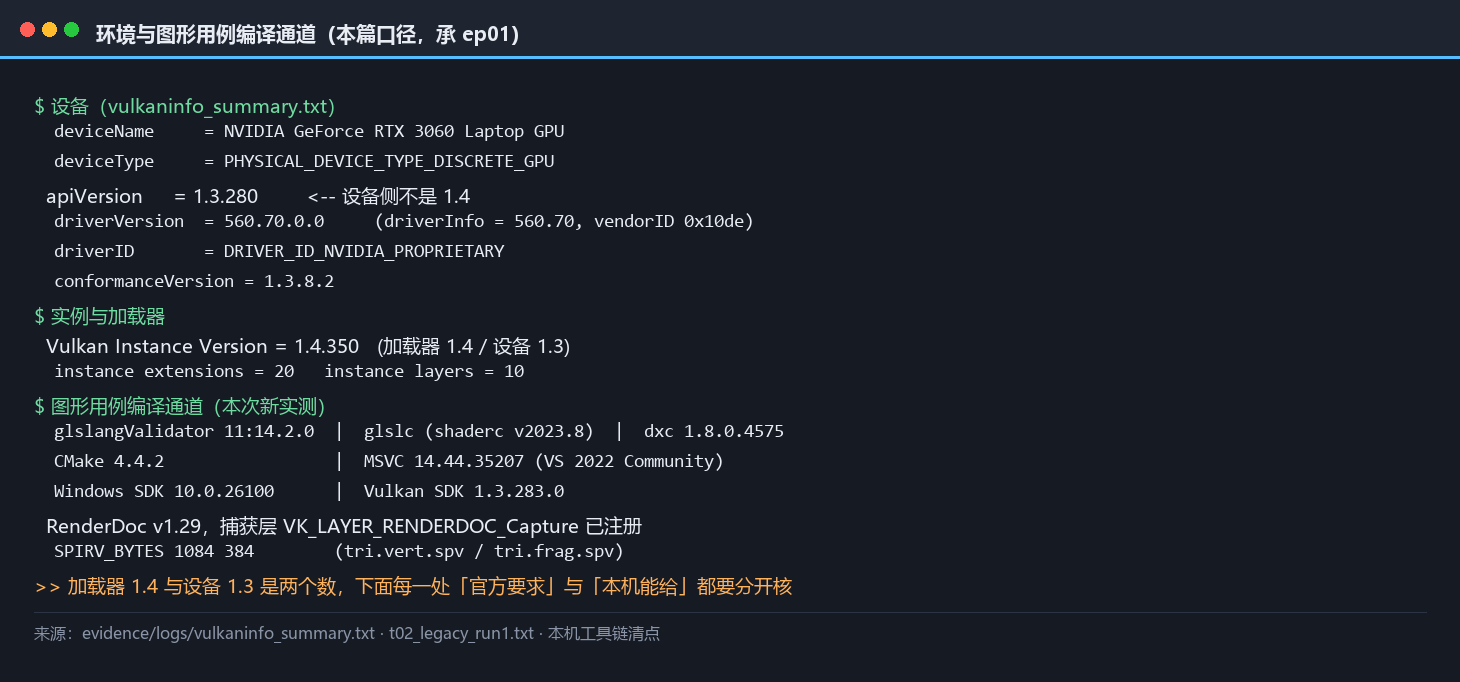

0.4 本机环境快照

好了，老规矩先上环境，但这台机器 ep01 已经量过了，这里只补这一篇新增的两项——着色器工具链与图形用例的编译通道。

这张快照要按"读数基线"来读，不是按"环境准备"来读：后面凡是出现"本机实测"四个字，说的都是这一台、这一份驱动、这一套工具链。 本篇所有横向对照都只在这台机器内部成立，跨机器的绝对值不作比较——这是 ep01 就立下的纪律，本篇继续执行。

表里第三行那个数字要停一下：设备侧报的是 1.3.280，不是 1.4。加载器是 1.4，但设备不认 1.4。这一条会贯穿全篇——官方那门课的设备起点是 set_minimum_version(1, 4)，而这台机器够不到那个起点。所以后面每一处"官方要求的"与"本机能给的"，都要分开写、分开核。

一、官方那份「2026 说法」到底说了什么

OK，这一章只干一件事：把 SIGGRAPH 2026 那门课的主张原样摆出来，不带我们的评价。评价放到第二章去。

1.1 为什么官方要专门开这门课

先来看看课程的自我定位。它给的理由非常直接：2016 年到现在快十年，大量教材还停在 Vulkan 1.0 那套"冗长而脆弱的样板代码"上，而规范早就不是那个样子了。课程材料里有两句原话值得逐字抄下来：

"Best practices have changed substantially: features that once required extensions are now core; patterns once considered advanced are now the recommended baseline." "If you learned Vulkan before ~2022, some of what you know is worth unlearning."

第二句尤其重——它在说有些旧知识需要被忘掉。这话由 Khronos 的工作组主席（Ralph Potter，Samsung）与 Arm 的讲师一起讲，不是社区言论。

1.2 课程的十节主线

好了，把课程目录摊开，它的推进顺序是这样的（括号里是它的主张）：

Why This Course, Why Now（十年演化，样板该退场了）→ Device Creation and Initialization（起点就要求 1.4）→ Vulkan Resources → Command Recording and Submission → Shaders（用 Slang）→ Pipeline Management – Shader Objects → Drawing / Dynamic Rendering → Descriptor Management（用 descriptor heap）→ Synchronization（基础同步 + sync2 + 时间线信号量）→ Debugging。

加粗那三节就是本篇要核的三件套。 其余各节要么是样板（设备创建、资源、命令提交），要么是我们在 ep01 已经交代过的东西。

课程还列了两份附页，它们在本篇里都有用处：一份是 Supported Hardware，逐平台写清了各家的真实支持情况——那张表是第二章到第十一章几乎所有判断的锚点；另一份是 Abstraction Libraries，列出 Vulkan-Hpp、vk-bootstrap、GLFW 这类封装库，属于"怎么少写样板"的话题，本篇只登记、不展开。

1.3 三件套各自的官方形态

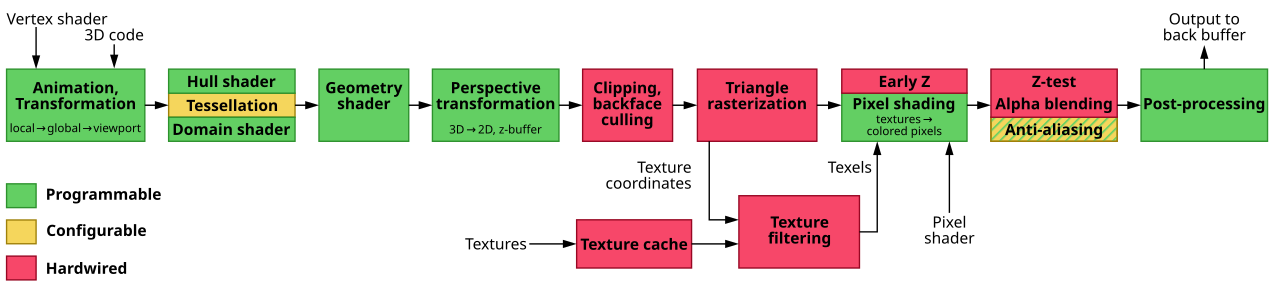

OK，在逐件拆开之前，先把整条图形管线摊开看一眼——因为这三件套不是三件互不相干的新东西，它们各自只动了这条流程上的一段。看清各自动的是哪一段，后面"哪一件在本机能不能跑"才好安放。

Dynamic Rendering。 用 vkCmdBeginRendering / vkCmdEndRendering 取代单 pass 的 render pass；不再有 VkRenderPass 与 VkFramebuffer，附件信息改为栈上的 VkRenderingAttachmentInfo。官方 Guide 的弃用表已经把 Render Pass Objects 标为弃用（Vulkan 1.4），替换项写的就是 dynamic rendering。

有一条边界必须一起记：它不是同步命令。布局与同步仍然要应用自己用 barrier 管——"更动态"换来的不是"自动正确"。

Shader Objects。 引入新对象 VkShaderEXT（单个已编译着色器阶段），用 vkCreateShadersEXT 创建、vkCmdBindShadersEXT 绑定，把状态从管线创建期搬到命令录制期。官方 Guide 的弃用表同样把 Pipeline Objects 标为弃用，替换项是它。

它的状态要说准：截至现有官方材料，它仍然是 VK_EXT_ 扩展，没有被提升进核心。 我们在官方文档里没有查到任何"已核心化"的声明——这一条在正文里会反复用到。

Descriptor Heap。 官方对它的定位最激进：完全取代现有的 descriptor set 机制，并在新硬件上取代 descriptor buffer。两个 heap（sampler + resource）、直接往内存里写描述符、不再需要 VkDescriptorSet / VkDescriptorPool / VkPipelineLayout。官方 Samples 索引里直接写着 "If available, VK_EXT_descriptor_heap should be preferred"。

1.4 官方给的硬件支持表

说白了，课程附页里那张支持表，是这一篇后面所有判断的锚点，逐格抄如下：

这张表本身就是一个矛盾：官方在同一份材料里，一边把 VkPipeline 标为弃用、一边承认量产移动驱动还没有它的替代品。桌面与移动这两栏，在 2026 年给出的答案并不一样。这件事我们不站队，第二章把它拆成判据。

1.5 官方为什么要做这次换代

言归正传，最后补一句动机，它来自 VK_EXT_shader_object 的提案文档，是官方自己写的"管线为什么有痛点"：

pipeline 把组合爆炸从驱动推给应用，但很多实现在 bind 时又出现了新的开销——"draw time 的开销被搬到了 pipeline bind time"；同时 pipeline 反而把一部分硬件能力锁死了。

同一份提案里还给了对"打补丁"路线的判断：像 graphics pipeline library（GPL）这类方案"在 bind 时没有实质的绝对 CPU 性能提升"——绑 N 个 library 仍约等于绑一个整体管线。官方正是因此才选择"彻底放弃 pipeline"这条路，而不是继续给 pipeline 打补丁。

这句话是理解整个换代的钥匙：它要解决的是"绑定时刻的开销"，不是"画得更快"。 记住这一点，第五章与第六章那两组读数才有地方安放。

二、1.4 基线：哪些东西从「扩展」变成了「核心」

好了，官方的换代不只是新加对象，还有一件事更基础：把一批以前要查扩展的能力，直接变成核心版本的一部分。 这一章把这件事量到本机的具体型号上。

2.1 官方说这是第一个「提前规划」的核心版本

OK，Vulkan 1.4 的提案开头写得很直白：

"This version aims to be the first (hopefully of many) where a different approach is taken - planning in advance to define a more compelling core version."

它不是事后把零散扩展收编，而是以 Roadmap 2022 与 Roadmap 2024 为起点提前规划的。更早的几个核心版本（1.1/1.2/1.3）是"哪个扩展成熟了就提上来"，1.4 换了做法。

2.2 提升为核心的清单

先来看看被整体提升为核心的扩展，按批次分是这样：

其中 dynamic_rendering_local_read 的"部分提升"值得单独说：官方强制支持"对存储资源 + 单采样颜色附件"的 local read，而深度/模板附件与多重采样附件的读取由两个新布尔门控——这一项虽然进了核心，却不是所有 1.4 设备都一样能用。

1.4 还给实现压了一批硬性 limit，其中几条对写引擎的人有直接约束：maxBoundDescriptorSets = 7、maxColorAttachments = 8、maxPushConstantsSize = 256、maxViewportDimensions = (7680, 7680)。

2.3 拿到本机来核：本机到底有几分之一个 1.4

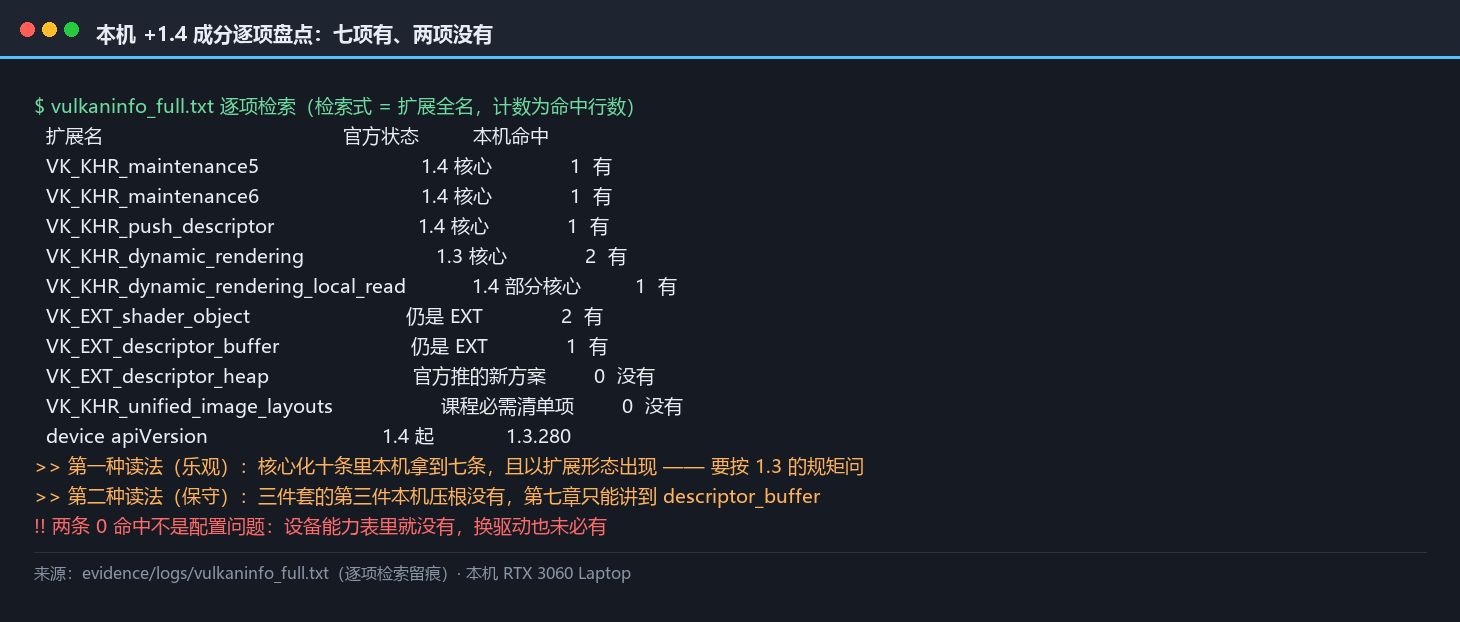

好了，清单是纸上的，接下来把它拿到本机逐项核。这一节的数据全部来自 vulkaninfo 全文（归档在 evidence/logs/vulkaninfo_full.txt）。

这张表要按两种读法读，两种都重要。

第一种读法（乐观）：核心化的东西，本机大部分拿到了。 十条里七条有。而且它们是以扩展的形态出现的——因为设备声明的是 1.3，所以 maintenance5 这类"1.4 核心"的能力在这台机器上要按扩展去查、去启用。这正是 1.4 核心化的实际好处：你查得到，也能用，只是要按 1.3 的规矩问。

第二种读法（保守）：三件套里的第三件，本机测不了。 descriptor_heap 与 unified_image_layouts 在这台机器上根本不存在。这不是配置问题——设备能力表里就没有这两项，换驱动也未必有。所以本篇第七章只能讲到 descriptor_buffer 为止，descriptor heap 那一段全程只引官方与社区记录，一次都不会说成"本机实测"。

2.4 「支持」这个词要拆成三层

说白了，到这里可以处理第一章留下的那个矛盾了。官方一边弃用 pipeline、一边承认移动端还没有替代品——这两句话能同时成立，因为"支持"这个词被混用了。我们把它拆成三层：

三层之间的关系不是包含关系。规范里是核心，不代表设备就声明了那个版本（本机：1.4 的核心项有不少，但设备声明的是 1.3）；厂商宣称支持，不代表这条路没有坑（见第七章那串 driver bug）；本机跑通了，也不代表移动端能跑（移动端那两栏写的是"暂缺"）。

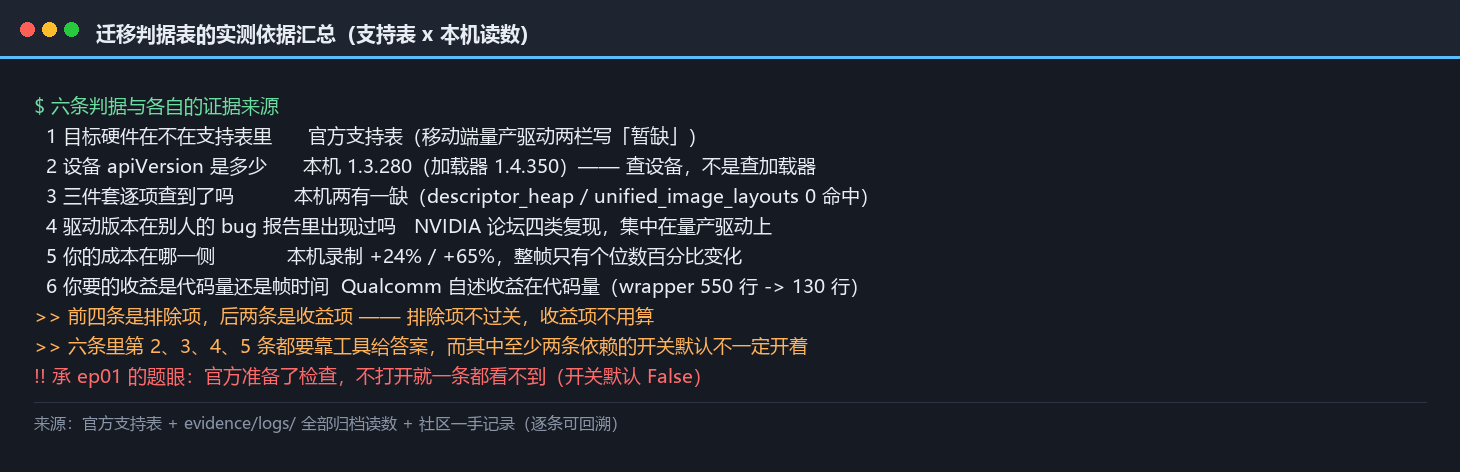

判据因此落到一句话上：先问目标硬件在哪一层，再谈要不要迁。 这句话会在第十一章变成一张表。

三、三件套里的三件，本机各有几条命

好了，第二章把"支持"拆成了三层。这一章把三件套逐件拿到本机核一遍，看看每一件落在哪一层。

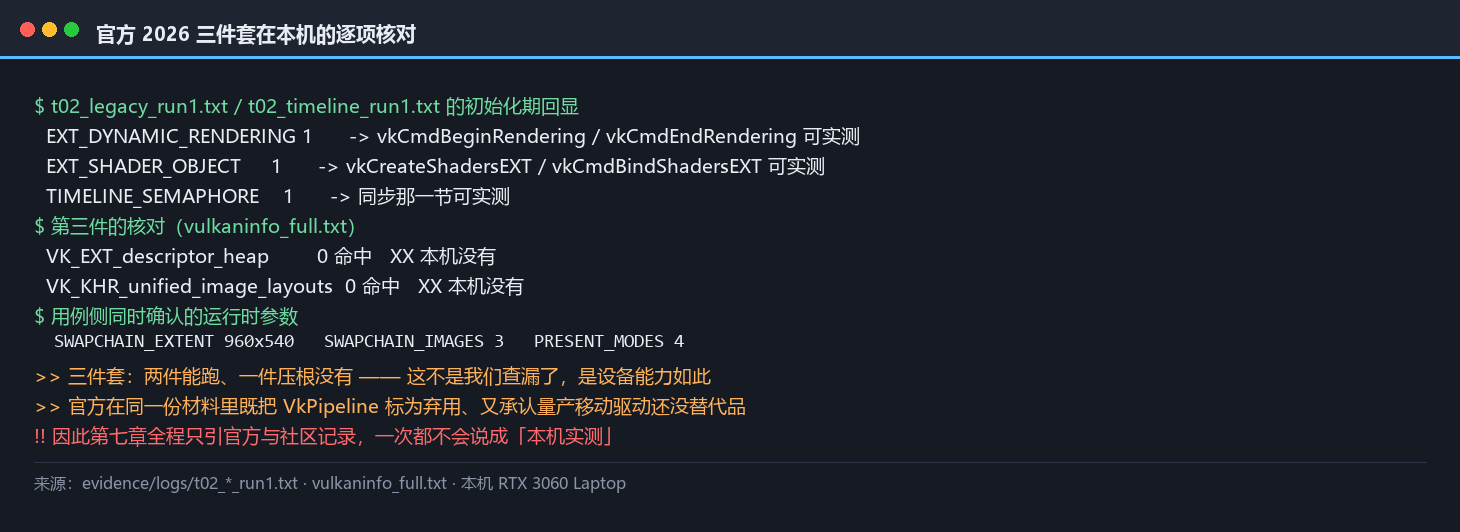

3.1 逐项实测：两件能跑，一件没有

OK，数据来源是 vulkaninfo 全文里设备扩展列表的逐项核对（归档在 evidence/logs/vulkaninfo_full.txt），外加一个自写用例启动时的自我检查——用例会在创建设备之前先枚举设备扩展，把结果打在第一行，这样"这台机器到底有没有"这件事不依赖任何外部工具。

两件能跑、一件没有。 这个比例本身就是本篇最好的开场——官方那套写法的完整形态，在一台 2023 年的游戏本上只能兑现三分之二。而且缺的那一件不是边角：descriptor heap 是官方用来取代整个 descriptor set 机制的东西，课程里把它列为必需项。

3.2 「没有」不等于「设备差」

说白了，这里要接住第一篇留下的一条判据。ep01 里我们已经写过一次：某个特性报为假，不等于设备差，只说明这次查询里它不支持，而我们的方案本来就没打算用它。 这句话在这里要再走一步。

descriptor_heap 本机没有，有三种可能：驱动还没实现、这个扩展太新、或者这块硬件压根不在官方那栏的支持表里（课程的支持表只列了"NVIDIA/AMD Windows 生产驱动"，没有按代际细分）。我们无法在本机区分这三者——设备的扩展列表只能告诉我们"没有"，不能告诉我们"为什么没有"。

所以本篇的处置是：第七章讲 descriptor heap 时，全部内容来自官方文档与社区实测记录，一句本机读数都不引。 这不是回避，是把"我们量到了什么"和"我们读到了什么"分开放。ep01 里那条规矩在这里第一次被真正执行。

顺带把官方那栏支持表也落到判据上：

最后一行的意思很硬：如果你的目标平台是移动端，2026 年这套写法目前用不了，而官方的弃用表已经把 pipeline 标成了弃用。两边都写得很清楚，夹在中间的是应用开发者。第十一章会把这张表变成一张"什么时候不该迁"的判据。

四、第一条真链路：交换链 + 呈现

好了，前三章都是查表和读文档。从这一章开始动手——先搭出一条能出帧的最小图形链路，它是后面所有对照的载体。

4.1 用例：一个二进制，两条渲染路径

OK，ep01 的实验台是一个纯计算的控制台程序：一次 dispatch、读回校验和、量时间戳。它有个致命限制——没有帧边界，所以 RenderDoc 抓不了帧。

这一篇的用例换成图形用例：真的开一个窗口、建一条交换链、每帧呈现一次。为了做对照，一个二进制里放两条渲染路径，用命令行参数选：

三条设计上的取舍必须说清楚，因为它们决定了读数能不能比：

第一，绘制内容一模一样。 一个三角形，顶点位置由 gl_VertexIndex 算出来——没有顶点缓冲、没有描述符集、没有 uniform。这样"新写法"带来的差异里不会混进"数据上传方式变了"。

第二，着色器一模一样。 同一对 SPIR-V，五个路径共用。

第三，交换链一模一样。 尺寸、格式、图像数量、present mode 全部相同。

唯一被改的变量，就是 API 形态。 这句话是这一章所有数字的前提。

4.2 交换链与呈现的时序

先来看看链路本身。写法是标准的，但有一处属于"不写出来读者会踩"的细节，值得配一张时序图：交换链图像在 acquire 与 present 之间必须做布局转换，而这次转换在你的代码里得自己写——用 render pass 时它由 initialLayout / finalLayout 代劳，换成 dynamic rendering 之后这件事没人替你做。

时序是：vkAcquireNextImageKHR 拿到图像索引 → 屏障把图像从 UNDEFINED 转到 COLOR_ATTACHMENT_OPTIMAL → 录制（vkCmdBeginRendering … vkCmdDraw … vkCmdEndRendering）→ 屏障转回 PRESENT_SRC_KHR → 提交 → 等待 → vkQueuePresentKHR。

那两次屏障就是官方说的"它不是同步命令"的具体含义。换成 dynamic rendering，你拿回了控制权，也拿回了这份责任。

4.3 跑通的读数，以及两个把读数带偏的坑

好了，链路跑通之后先看基线。第一次跑出来的数不能用，原因有两层，两层都是我们自己踩的：

坑一：起步用 FIFO，把要比的东西全盖住了。 第一版选了垂直同步，量出来的 SUBMIT_WAIT 是几千微秒——那不是 API 成本，那是在等屏幕刷新。这一条我们后来专门复现并归档了（t02_legacy_fifo_artifact.txt：同一份代码、同一个路径，只把 present mode 钉成 fifo）：SUBMIT_WAIT_AVG_US 5,764.1、整帧 6.059 ms、165 fps。数字看上去"稳定得很"，可它反映的是显示器的刷新节奏，不是这份代码在干什么。改成 MAILBOX（本机支持 4 种 present mode）之后，同一份代码的整帧掉到 0.368 ms 量级，差异才露出来。

坑二：前 60 帧含着驱动预热，不能进统计。 管线创建这件事在 NVIDIA 驱动上要编译着色器，冷启动那一次与之后不在同一量级。所以统计口径从一开始就定成"跑 600 帧、前 60 帧剔除"——这一条在每一份归档日志里都能核（FRAMES 600 / WARMUP 60 / FRAMES_DONE 540）。说句实话：最早那次冷启动的具体读数没有留下日志，所以本篇不引用它，只留下这条口径以及它带来的结果。

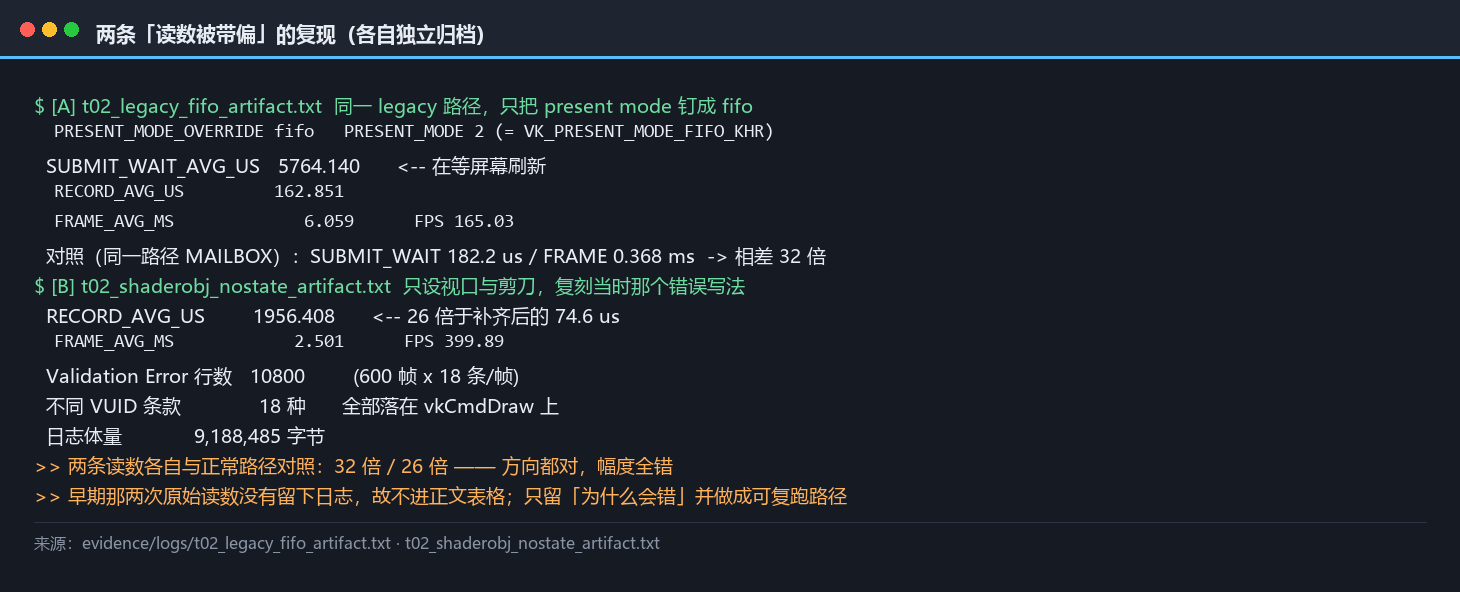

这两个坑有多要紧？我们把它们各做成一条可以随时重跑的诊断路径，把被带偏的读数复现出来、各自归档——因为"我跑过、我看到"不构成证据：

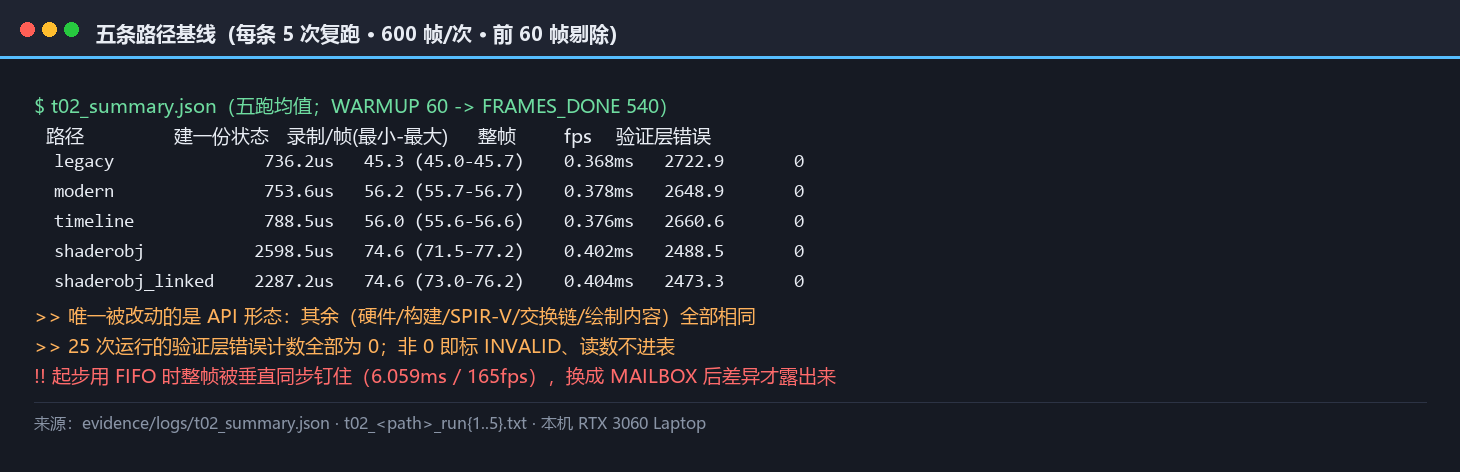

修正之后，五条路径的基线（每条 5 次复跑、每次 600 帧）是这样：

这张表就是本篇的核心读数。 后面三章分别拆它的三列：第五章拆 legacy 与 modern 的差，第六章拆 shaderobj 两行的差，第八章拆 timeline 那一行。

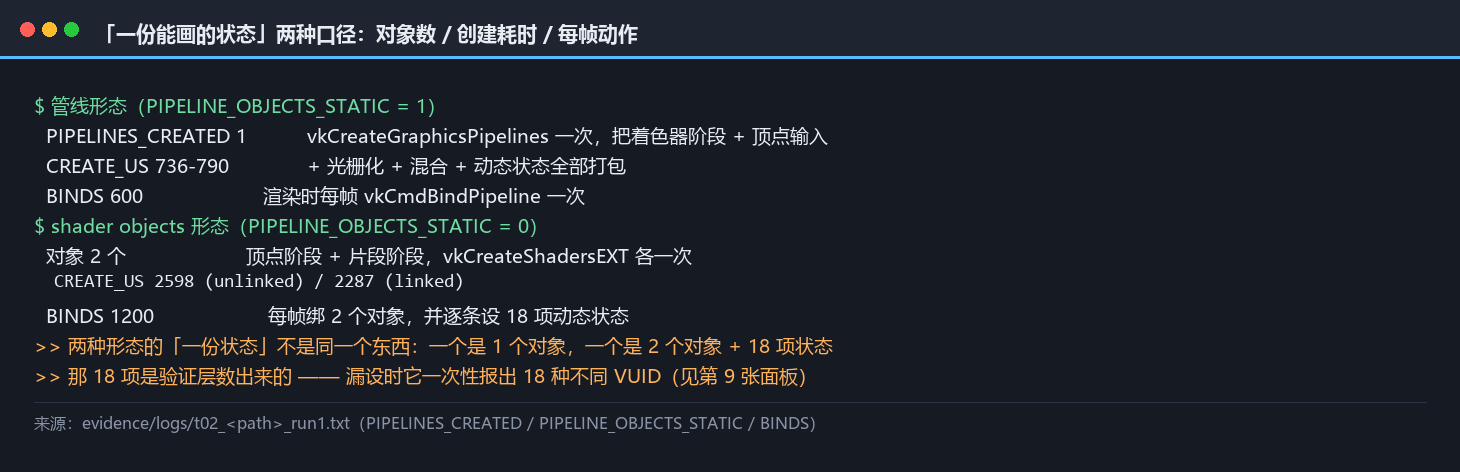

4.4 管线与着色器对象统计

OK，表里"建一份状态"那一列，需要单独解释口径——因为两种形态的"一份状态"不是同一个东西。

用管线时，"一份能画的状态"是一个对象：vkCreateGraphicsPipelines 一次，把着色器阶段、顶点输入、光栅化、混合、动态状态全部打包。用 shader objects 时，"一份能画的状态"是两个对象（顶点阶段 + 片段阶段）加上一堆动态状态——对象本身不带状态，状态是在录制时逐条设进去的。

读数也照这个口径分开记：

那 18 项动态状态是怎么数出来的？是验证层数出来的。 第一次写 shader object 路径时我们只设了视口和剪刀，验证层一次性报出 18 种不同的 VUID——从 VK_DYNAMIC_STATE_CULL_MODE 到 VK_DYNAMIC_STATE_COLOR_WRITE_MASK_EXT 逐条点名。这件事第六章会展开，因为它差点让这一篇发出一个错误结论。

五、老写法 vs 新写法（一）：render pass → dynamic rendering

好了，第四章那张表的第一列差异，这一章拆开：把 render pass 换成 dynamic rendering，本机到底差多少。

5.1 先看这条管线的形状

先来看看这条管线的形状。在讲"换掉了什么"之前，先把它摊开看一眼。下面这张是 OpenGL 时代的管线全图（Commons，Public domain），它比 Vulkan 的版本更早，但把链路分得一格不差：顶点操作 → 图元装配 → 光栅化 → 片段操作，最后落到 Frame Buffer。图里上排是西班牙文、下排是英文，两排说的是同一件事。

本篇要换掉的那一环，就在这张图上：Vulkan 把"图元装配 → 光栅化 → 片段操作 → Frame Buffer"这一段包成了 VkRenderPass + VkFramebuffer 两个对象，而 dynamic rendering 做的正是把它们整个拿掉。所以看这张图的时候，请把注意力放在右侧那几个框上。

顺带交代一次素材取舍，免得下次再绕回来。本文最初选的是 Commons 上那张 Vulkan simplified pipeline.svg（作者 Alexander Overvoorde，CC BY-SA 4.0）——第一篇的素材盘点里提过它一次，当时记的是"294×643，尺寸不达标"。本篇把它重新核了一遍，发现真正的问题不在尺寸，在纵横比：它的 viewBox 是 294×643，而站点把任何图都按正文列宽铺满（.bk-fig img{width:100%}，880px），这张图因此会渲染成 880×1924 px、放大三倍，可读性反而比原图更差。所以最终换成了这张 PD 的 OpenGL 管线图。记一笔"候选素材被纵横比否掉"的账。

5.2 两条路径的代码形态差在哪

OK，先说清楚改了什么，再说差多少。同一个用例，两条路径在命令录制阶段的差异是这样的（简化示意，完整代码见篇末资源清单）：

【旧写法】
  vkCmdBeginRenderPass(cb, &rbi, VK_SUBPASS_CONTENTS_INLINE);   // 需要 VkRenderPass + VkFramebuffer
  set_viewport_scissor(cb);
  vkCmdBindPipeline(cb, VK_PIPELINE_BIND_POINT_GRAPHICS, pipe);
  vkCmdDraw(cb, 3, 1, 0, 0);
  vkCmdEndRenderPass(cb);

【新写法】
  vkCmdPipelineBarrier(... → COLOR_ATTACHMENT_OPTIMAL ...);      // 布局转换，应用自负
  vkCmdBeginRendering(cb, &ri);                                  // 只有 VkRenderingInfo，无 pass/framebuffer
  set_viewport_scissor(cb);
  vkCmdBindPipeline(cb, VK_PIPELINE_BIND_POINT_GRAPHICS, pipe);
  vkCmdDraw(cb, 3, 1, 0, 0);
  vkCmdEndRendering(cb);
  vkCmdPipelineBarrier(... → PRESENT_SRC_KHR ...);               // 再转回去

两条路径共用同一条管线，所以差异只剩三处：renderPass 与 framebuffer 两个创建对象消失了；命令从 Begin/EndRenderPass 变成 Begin/EndRendering；多出来两次屏障。

顺序上还有一处要留意：附件格式在管线创建时也得告诉驱动——旧写法是从 renderPass 推出来的，新写法要显式挂在 VkPipelineRenderingCreateInfo 上链进 pNext。少写这一步，管线创建直接失败。

这一处差异值得单独点出来，因为它决定了迁移的顺序：换 dynamic rendering 不能只改录制那一段，还得回头动管线的创建参数。这两件事得连着看——"把 render pass 删掉"在代码里是两处改动，不是一处：一处在录制命令的地方，另一处在建管线的地方。只改前者，编译能过，运行会崩在管线创建期，而错误信息指向的是"附件格式"，不是"你漏改了 render pass"。这是本篇在迁移判据里要反复用到的一条经验：换 API 形态时，先数清楚它牵动了几个地方。

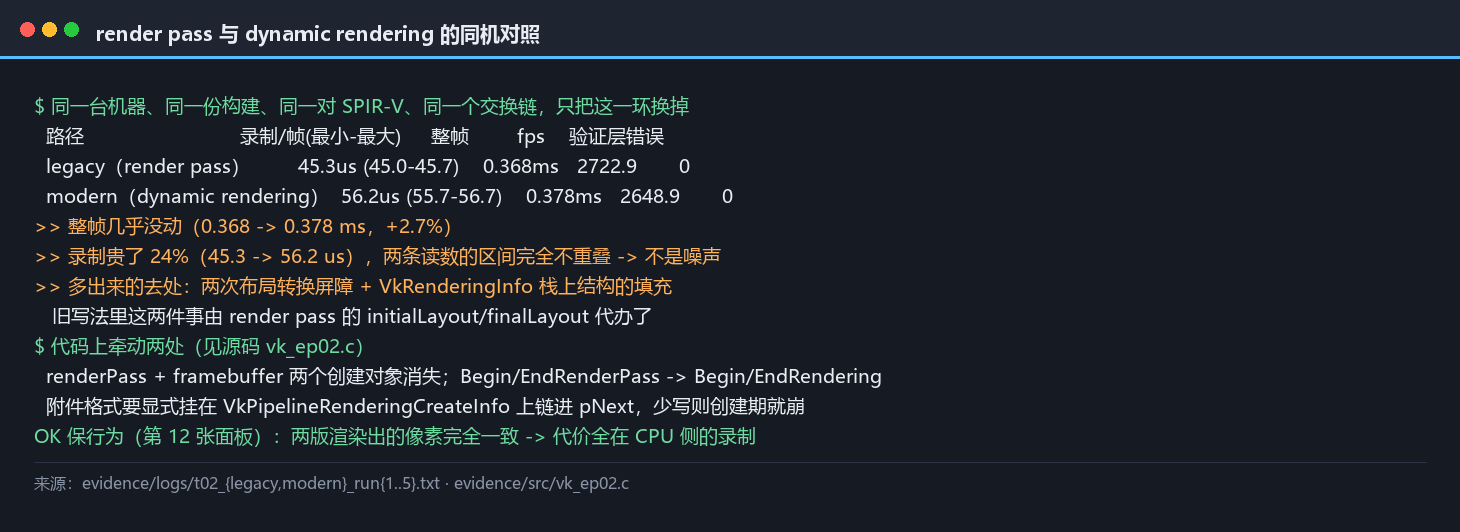

5.3 同机对照：帧时间没变，录制贵了 24%

好了，同一台机器、同一份构建、同一对着色器、同一个交换链，只把这一环换掉，五次复跑的结果：

整帧几乎没动（0.368 → 0.378 ms，+2.7%），但录制贵了 24%（45.3 → 56.2 µs）。两条读数的区间完全不重叠（45.0–45.7 对 55.7–56.7），所以这不是噪声。

多出来的那一部分有明确去处：两次布局转换屏障，加上 VkRenderingInfo 这个栈上结构的填充。旧写法里这两件事由 render pass 的 initialLayout / finalLayout 代办了，创建期一次配好，录制期不花时间。

这个结果与 Qualcomm 在 Vulkanised 2026 上报告的方向一致。他们的迁移报告里有两点：把 render pass/framebuffer 一类删掉之后，wrapper 从约 550 行降到约 130 行；而 dynamic_rendering_local_read 这项"基本没有性能收益"——原因是他们那个 sample 原本就没用 subpass。

两句合起来才是完整的判断：dynamic rendering 的收益在代码形态与可维护性上，不在帧时间上。想靠换它换来帧率的读者，这里可以停一下。

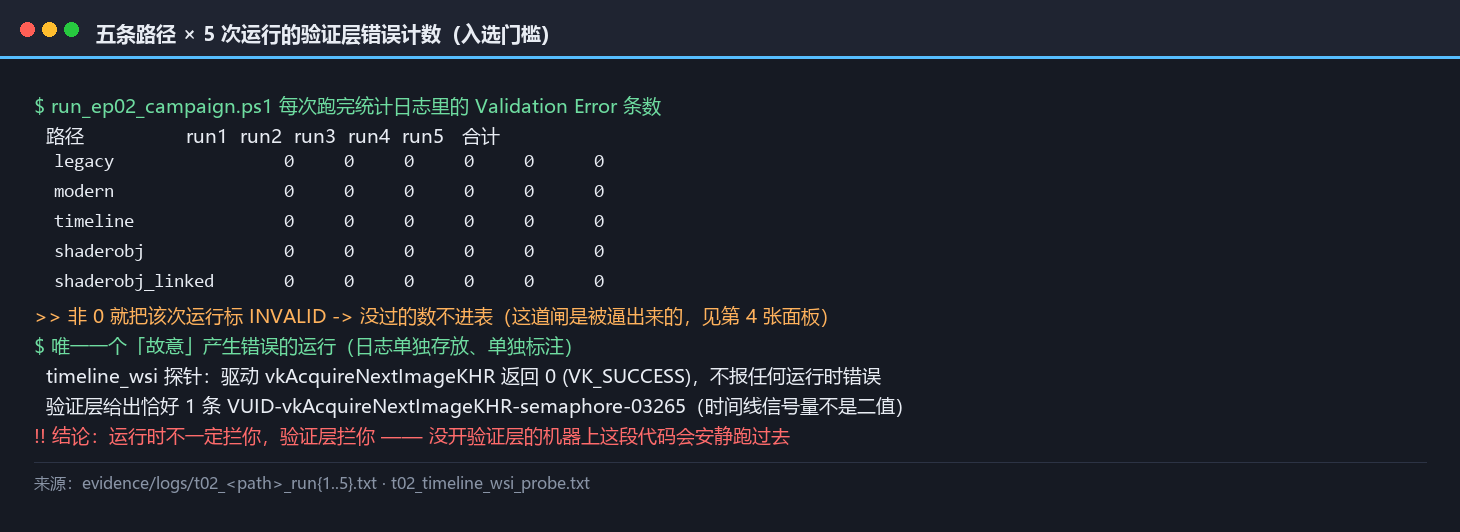

5.4 验证层在两条路径上的表现

说白了，这一节很短，但结论对我们自己有用：两条路径在全程 1200 帧里都没有产生一条验证层错误。

这不是"没验证"，而是我们给实验台加了一道闸——run_ep02_campaign.ps1 每次跑完都会数日志里的 Validation Error 条数，非 0 就把该次运行标成 INVALID，不进统计表。五条路径 × 五次复跑 = 25 次运行，全部 0 条。

这道闸是被逼出来的，起因在下一章：shader object 那条路径第一次跑出来的读数，看起来像一条"大新闻"，其实是验证层报错的开销。 那条读数被我们自己作废了——第六章会给出它的复现与归档数字。有这道闸之后，"这条读数能不能用"不再靠人记。

六、老写法 vs 新写法（二）：monolithic pipeline → shader objects

好了，第四章那张表的第二列差异，这一章拆开。这一件比 render pass 那一件复杂，也更值得写——因为我们在这条路径上量错过一次，而那个错误数字看起来非常像一条好结论。

6.1 先补一段脉络：统一着色器模型

OK，在讲 VkShaderEXT 之前，有一层历史值得先铺开，否则容易把"管线"当成理所当然的东西。

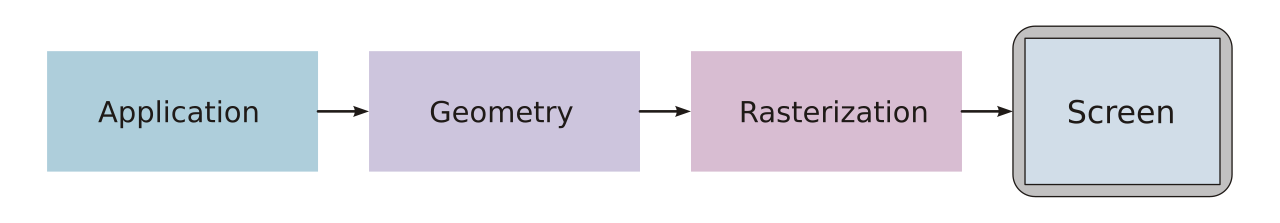

先从最经典的那张分法说起。下面这张图是各家教材都在用的三段划分（Commons，CC0）——Application → Geometry → Rasterization → Screen。

这张图值得放在这里，是因为它正是"固定功能"时代的分法：早期图形硬件里，顶点变换、光照、纹理混合各有专用电路，这三段各自对应一批电路，程序员只能调参数、不能改逻辑。后来硬件变成统一着色器模型——同一批可编程单元既跑顶点也跑片段，功能由程序决定。阶段的划分没有变，变的是"每一段由什么来执行"：从专用电路变成了程序。

这个转向解决的是"专用电路不好用"的问题。而接下来要讲的 pipeline 对象，是在这之后再上一层的抽象。

而 pipeline 对象是在这之后才出现的抽象：它把"哪些着色器 + 哪些状态"打包成一个不可变对象，交给驱动在创建期做完整优化。它当年是个好东西——正是它让驱动能在创建期做跨阶段优化。可是到了 2026 年，官方认为这个抽象的代价超过了收益（第一章引过那句"draw time 的开销被搬到了 pipeline bind time"）。

从固定功能到统一着色器、再到不可变 pipeline 对象、最后到 shader objects，这条路可以收成一句话：每一代都在回答"状态该在什么时候定下来"——固定功能定在硬件里、着色器阶段定在程序里、pipeline 定在创建期、shader object 定在录制期。第四章那张表量到的 +65%，量的是这条链上最后一次搬家的价格。

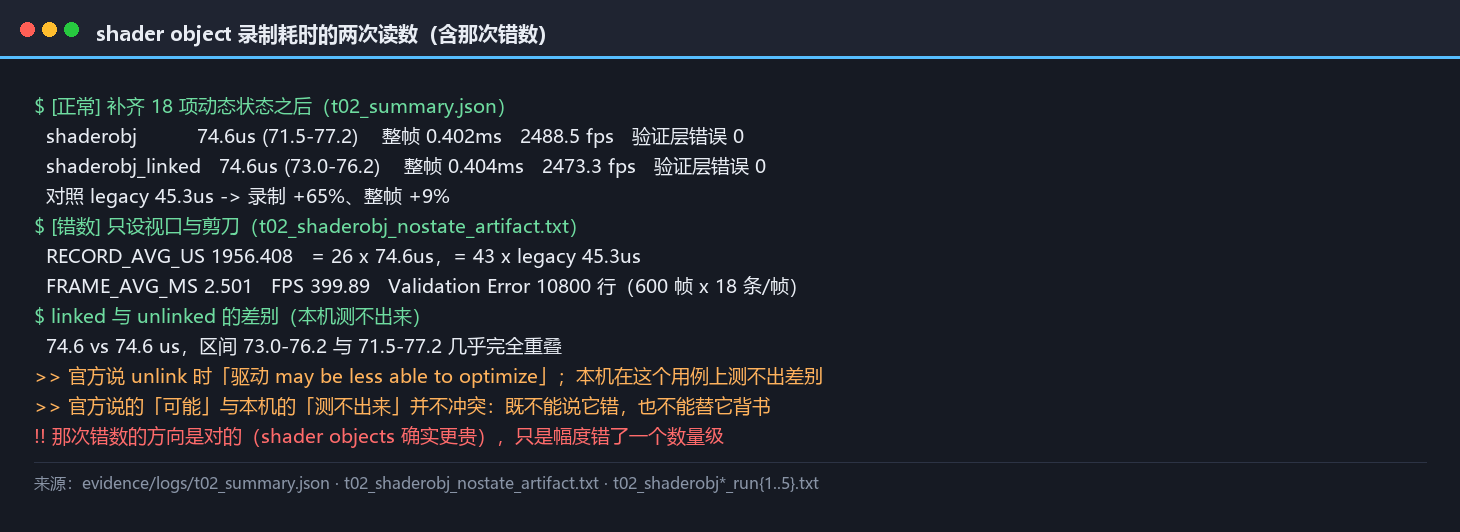

6.2 同机对照：录制贵了 65%，而真相差点是"贵几十倍"

先来看看修正后的读数（同一份构建、同一对 SPIR-V、同一个交换链）：

录制 45.3 → 74.6 µs（+65%），整帧 +9%。成本来源很具体：每一帧要绑 2 个对象、再设 18 项动态状态。管线把这些都烘焙在对象里，绑一次就够；shader object 没有状态，所以那些状态只能每帧重新说一遍。这不是驱动没做好，是这条路的定义如此。

可是——第一次量出来的不是这个数。 第一次跑，shaderobj 的录制耗时比 legacy 高出一个量级还多，整帧 2 ms 级、fps 掉到 400 上下。如果当时直接写进文章，那就是一条又响又错的结论。

6.3 那个数字错在哪：一万条验证层错误

好了，那一次的错误读数没有留档，所以我们没有把它当成证据用。但这件事太值得留下来了，于是我们把它做成了一条可复跑的诊断路径：shaderobj_nostate ——它绑定 shader objects，但只设视口与剪刀，也就是复刻当时那个错误写法。跑一遍，归档在 t02_shaderobj_nostate_artifact.txt，读数如下：

补齐全部 18 项动态状态之后复测，读数落到 74.6 µs。原来那个量级的东西被作废了。

这里的口径要交代清楚："18 条/帧"是按日志里 Validation Error 的行数数的。同一批错误如果按"错误 + 条款 + 细节"逐行都算，条数会翻几倍——报数必须连口径一起报，否则"多少条错误"这个说法本身就是模糊的。

这件事有个更值得记住的侧面：验证层在"报错"，我们差点把它读成"性能"。 一条错误消息的生成成本被算进了被测对象，测量工具本身成了被测对象的一部分——这是性能测量里最经典的一类错误，也是最容易骗过自己的一类，因为那个数字方向是对的（shader objects 确实更贵），只是幅度错了一个数量级。

6.4 link 与 unlink：本机测不出差别

OK，VK_EXT_shader_object 里有一个可选动作：链接（VK_SHADER_CREATE_LINK_STAGE_BIT_EXT）。官方提案的说法是它"可选、由应用决定"，并且提示 unlink 时"驱动可能更难优化着色器的 GPU 性能"。

既然如此，链接应该能换回一些性能。我们把两条都跑了：

两条的区间几乎完全重叠，本机测不出差别。 在"两个阶段、一个三角形"这个规模上，链接没有带来可测的收益。这一条要如实写：官方说的是"可能"，本机的结果是"在这个用例上测不出来"——既不能说官方错，也不能替它背书。

顺带记一个实现细节，它是我们踩出来的：LINK_STAGE_BIT 要设在参与链接的每一个阶段上，不能只设在第一个。 只设第一个，验证层给出 VUID-vkCreateShadersEXT-pCreateInfos-08402——条款原文要求"如果任一元素带这个标志，则所有顶点/细分/几何/片段阶段的元素都必须带"。

6.5 那官方推荐的跨驱动做法：只写一套 API + 仿真层

说白了，这里要交代一件事，因为它直接决定"要不要用"。

官方明确不推荐维护两条代码路径。原话是：与其维护两套（一套 shader objects、一套传统管线），推荐的做法是只用 Shader Objects API 写应用，然后依赖 VK_LAYER_KHRONOS_shader_object 扩展层兜底——那个层用软件方式把该扩展模拟出来。

所以真实的迁移路径长这样：写一次，原生支持的驱动直接跑，不支持的驱动由仿真层接住。代价是仿真层自身有额外开销（它要把 shader object 合成回 pipeline），官方给出的调节开关是 disable_pipeline_pre_caching。

这条路线是否合算，本机无法给出答案——因为本机原生支持该扩展，压根没走到仿真层那一步。所以这一节只引官方口径，并如实标注"本机未测"。

七、描述符这条路：为什么本机只能讲到 buffer

好了，三件套的第三件，是本篇唯一"本机压根测不了"的一件。这一章把它讲清楚，并明确标出哪些是读到的、哪些是量到的。

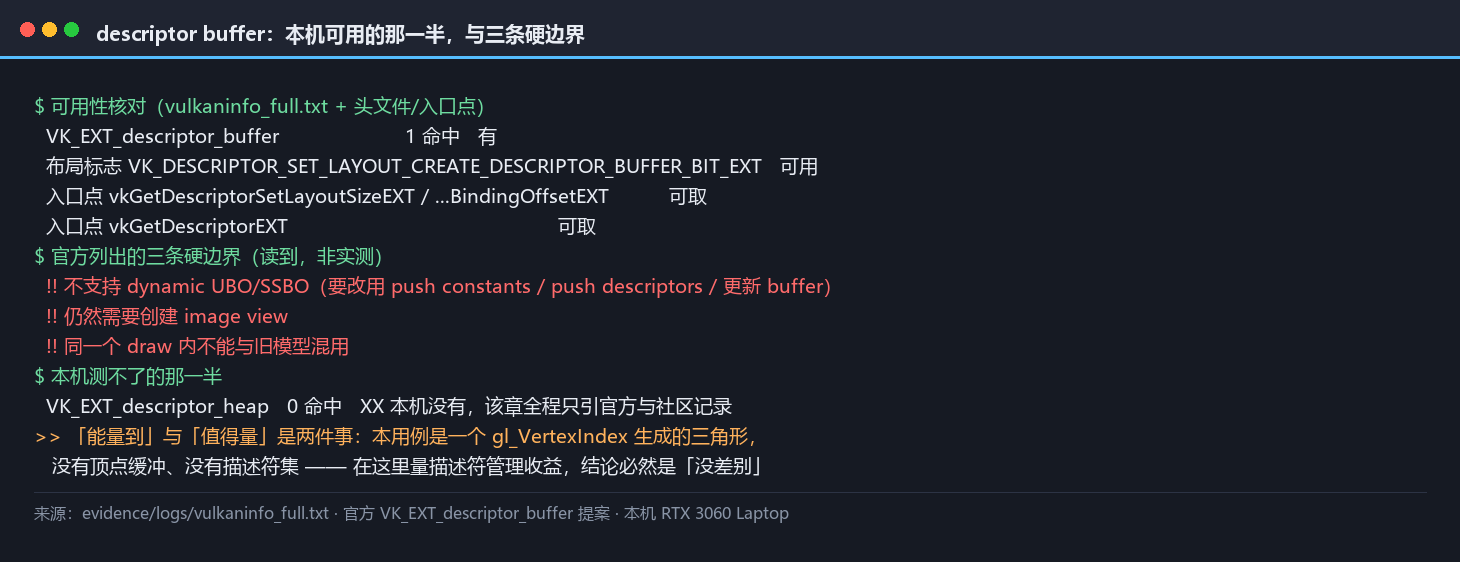

7.1 本机能测的那一半：descriptor buffer

OK，本机有 VK_EXT_descriptor_buffer，没有 VK_EXT_descriptor_heap。所以能测的只有前者。

descriptor buffer 的思路是把描述符直接放进 buffer 内存、由应用显式管理：布局要带 VK_DESCRIPTOR_SET_LAYOUT_CREATE_DESCRIPTOR_BUFFER_BIT_EXT 标志；用 vkGetDescriptorSetLayoutSizeEXT / vkGetDescriptorSetLayoutBindingOffsetEXT 查尺寸与偏移；用 vkGetDescriptorEXT 取一段二进制 blob，然后自己 memcpy 进 buffer。

它有几条明确的边界，官方文档里都写着：不支持 dynamic UBO/SSBO（要改用 push constants / push descriptors / 更新 buffer 的办法）；仍然需要创建 image view；同一个 draw 内不能与旧模型混用。

本机确认可用的部分：扩展在位、vkGetDescriptorSetLayoutSizeEXT 等入口点能取到、布局标志可用。"能量到"和"值得量"是两件事——在一个只有一个三角形的用例里量描述符管理的收益，结论必然是"没差别"，因为那里根本没有描述符。所以本篇不编这个读数。

7.2 描述符方案的演进：set → buffer → heap

先来看看把这条路排成时间线之后，官方在做什么：

三步走得很清楚：每一步都在把"描述符由驱动管"换成"描述符由应用管"。 直到最后一步，VkDescriptorSet / VkDescriptorPool / VkPipelineLayout 这三个对象全部消失，连 push constants 都被 vkCmdPushDataEXT 取代。

后面两步都依赖同一件东西：buffer device address（VK_KHR_buffer_device_address，Vulkan 1.2 核心）。这条依赖关系不是巧合——先要有"能直接寻址的 GPU 内存"，才谈得上"把描述符写进内存"。

三代方案之间的差别，还可以收成一句更直白的话：每一步都在减少"由驱动代为管理的绑定状态"。 传统模型里，VkDescriptorSet 管"一组绑定"、VkDescriptorPool 管"这些组的池化分配"、VkPipelineLayout 管"管线看得见哪些绑定"——三件事、三套规则，全部由驱动兜着；到 descriptor heap 之后，这三件事一起交回应用手里，代价是应用得自己把内存布局与偏移算对。这也是为什么"要不要走这条路"不是一个纯性能问题，而是一个"你愿意接管多少状态"的问题。

7.3 反方实测：descriptor buffer 不一定更快

好了，这一节全部是读到的，不是量到的。如实标注。

反对"bindless 一定更快"这条流行说法的最硬材料，来自 Granite 引擎作者的 descriptor heap 移植长文（2026-03-29）。他的实测结论有两条值得抄下来：

第一，对 buffer 类描述符，descriptor buffer 可能更慢。 原因很具体：没有 array 版的 vkGetDescriptorEXT，所以 UBO/SSBO 那类描述符拿不到"一次取一批"的优化，极端情况下 CPU 开销反而比传统模型更差。他还提到 DXVK 经 winevulkan 翻译时会踩到这条。

第二，他明确反对"一切皆 bindless"。 理由不是性能而是工程："我不喜欢『一切皆 bindless』，它让调试更难、给工具与 validation 更大压力"，并且指出 slot-based 模型在 GPU 侧性能也很好，问题主要在 CPU 开销上。Granite 因此保留了传统路径，把 descriptor buffer 当作中间态。

还有一条更细的规范陷阱：sampler descriptor buffer 的最小规格很小（4K samplers），线性分配有 OOM 风险——不过他实测"实际中完全不成问题"，并且认为"重绑 descriptor buffer 有性能损失"这个说法"实际没有厂商真那样实现"。这两条都是他实测之后推翻了流行说法。

7.4 另一个方向：桌面宣称支持 ≠ 能上生产

说白了，写这一节之前先说清楚它的性质：下面全部是社区 bug 记录，不是本机读数，且本机连扩展都没有，无从复现。

NVIDIA 开发者论坛上有一串与 VK_EXT_descriptor_heap 相关的一手复现，集中在 2026 年：

把这些和第一章那张支持表放在一起看，会得到一个不太舒服的结论："NVIDIA / AMD Windows 生产驱动完整支持"这句话是真的，但"完整支持"描述的是能力面，不是成熟度。 新扩展在量产驱动上集中爆发 bug，是这条路的常态，不是异常。

所以本篇给的判据不是"要不要用 descriptor heap"，而是更保守的一句：决定用它之前，先确认你的驱动版本在别人的 bug 报告里出现过没有。 第十一章会把这条并进迁移判据。

八、同步那一节：时间线信号量上场，但交换链不给用

好了，三件套讲完了，这一章补一课官方课程里排在最后的 Synchronization。它有个具体的问题要答：时间线信号量到底替掉了什么，代价是多少。

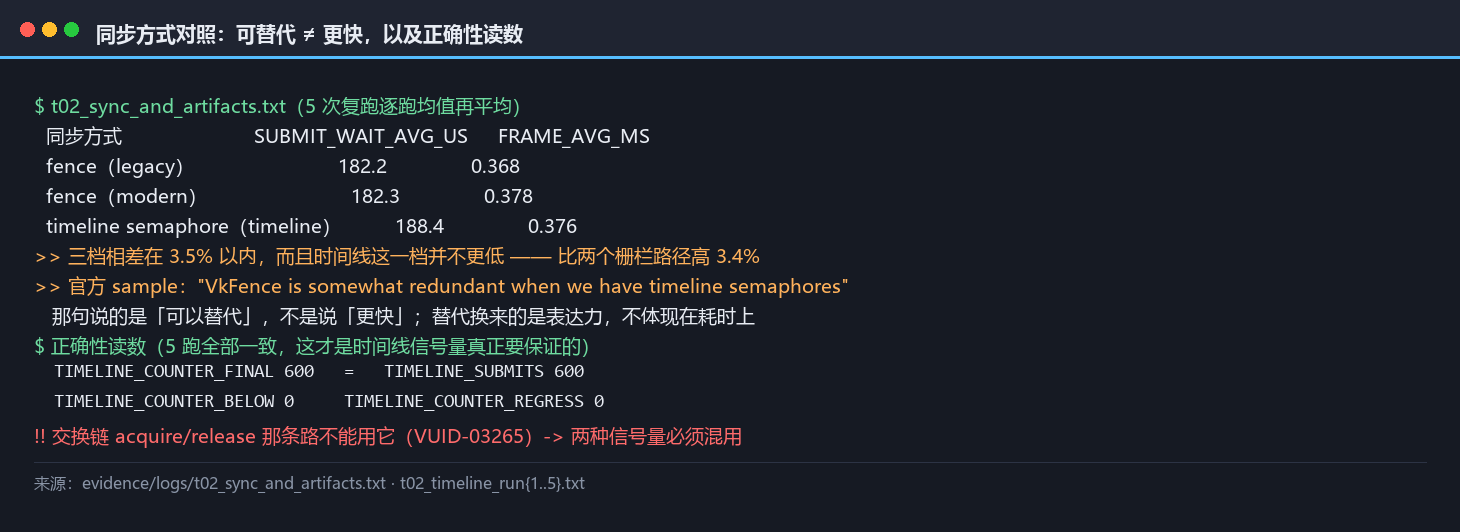

8.1 时间线信号量实测：本机没有可测收益

OK，时间线信号量用单调递增的 64 位计数器替代二值信号量的 1:1 signal/wait。它解决三件事：unsignal 语义带来的"单生产者多消费者"难题、信号量对象膨胀、以及 wait-before-signal 的乱序提交。官方 sample 甚至直接写了一句 "VkFence is somewhat redundant when we have timeline semaphores"——因为它允许主机端也去等一个计数值。

听起来像是"栅栏可以退休了"。我们把同一份渲染的同步方式换掉，量了一遍：

三档相差在 3.5% 以内——而且时间线这一档并不更低，它比两个栅栏路径还高了 3.4%。 在"一帧一提交、主机侧等一次"这种最常见的用法下，用时间线信号量替代栅栏，在本机换不到任何耗时上的好处。

这个结果比"差不多"更有意思：它把官方那句话逼到了必须逐字读的地步。"可以替代"不等于"更快"。 替代换来的是表达力——单一计数器、可跨队列、可乱序提交、主机端可等——这些在复杂管线里是实打实的便利，但它们不体现在这个用例的耗时上。把"官方说它更好"翻译成"它更快"，是本系列一直在防的那类误读。

正确性那一栏比耗时重要：

提交 600 次，计数器正好走到 600；每一次等待都拿到了不低的值，且全程单调不回退。这才是时间线信号量真正要保证的东西。

8.2 交换链那道墙：运行时不一定拦你，验证层拦你

先来看看时间线信号量那个用不了的地方，而且是本篇最容易踩的一处：交换链的 acquire 不接受时间线信号量。 官方 sample 里明确写着：当前的 WSI 交换链不支持时间线信号量，acquire / release 仍须用二值信号量。

我们没直接信文档，写了一个故意失败的探针去撞它。结果比预期更有信息量：

把这句话翻成白话：这段代码如果跑在一台没开验证层的机器上，它会安静地跑过去——直到某天在某个驱动上以奇怪的方式出错。这个画面和第一篇的题眼正好接上：那个 Best Practices 开关默认是关的（ep01 实测：不主动打开，官方准备的检查一条都不出现）；这里是同一件事的另一面——开关关着的时候，规范给你的保护是零。

因此本篇在混用两种信号量时按规范写：交换链 acquire / release 走二值信号量，CPU/GPU 那条链走时间线信号量。 本实验台里这也唯一一个故意产生验证层错误的运行（日志单独存放、单独标注），其余 25 次运行必须 0 错误。

8.3 同步基元对照：这一章与其说是"选哪个"，不如说是"哪能用"

好了，把这一节的结论收成一张表：

最后一行那个"不能用"决定了实际写法：两种信号量要混用，不是二选一。这也是"新范式"里少见的、官方文档直接说"某处用不了新技术"的地方——所以它值得单列一章。

九、抓帧闭环：从「通道可用」到真的产出 .rdc

好了，ep01 第八章末尾留了一笔债：RenderDoc 的捕获层注册成功、通道是通的，但那个用例是纯计算的控制台程序——没有交换链、没有呈现，也就没有"一帧"这个东西。抓帧工具抓的是帧，没有帧边界就没有产物。当时只写下"通道可用"四个字，把抓帧位推到了本篇。

这一章把债还上，然后撞上下一道墙。

9.1 先解决"有没有帧边界"这个问题

OK，要抓帧，先得有帧。本篇的实验台是图形用例，acquire → 录制 → 提交 → present 这个循环天然构成帧边界，ep01 缺的那块拼图在这里自然补齐。

抓帧命令是 renderdoccmd capture -w -c <文件名模板>：-w 表示等目标进程跑完再退出，-c 指定输出模板。但这条命令单独用不够——它默认抓的是"第一个呈现帧"，而我们的用例要跑 600 帧、前 60 帧是预热，第一帧的管线状态没有代表性。所以还需要一个"抓哪一帧"的控制手段。

9.2 无人值守抓帧：让程序自己按快门

先来看看按 F12 这条最常见的抓帧姿势——，但它是交互式的——脚本跑不了、无人值守跑不了、也就无法复跑。RenderDoc 给了一条应用内 API 的路：程序在启动时从抓帧层取到 RENDERDOC_API_1_6_0*（头文件 renderdoc_app.h），然后在指定的第 120 帧调 StartFrameCapture 与 EndFrameCapture。这样抓帧就变成了源码里的一行调用，而不是一次按键。

这条路上有两个坑，都是我们自己踩出来的，记下来：

第二个坑值得多说一句：它是一次"配置被静默覆盖"的典型。命令行给了模板、程序里也给了一个，两边都没有报错，最后产物落在哪一边完全取决于谁后调用。这类问题在工具链集成里非常常见——两个地方都能配同一件事的时候，必须明确谁是权威。

9.3 两份 .rdc，以及"保行为"的证明

好了，抓到的东西如下（两份文件都在仓库里，缩略图由 renderdoccmd thumb 导出）：

最后两行才是这一节的重点。 本篇第五章量到 dynamic rendering 让单帧录制从 45.3 µs 涨到 56.2 µs，第六章量到 shader objects 让它涨到 74.6 µs。数字都在 CPU 侧，可读者没法从数字上判断"画面变了没有"——万一你把画面画错了，性能数字也一样好看。

两份 .rdc 的缩略图像素级一致，回答的正是这件事：API 形态的替换是保行为的。 代价全部落在 CPU 侧的命令录制上，GPU 看到的像素一模一样。本系列后面每一篇做新旧路径对照时，都会保留这个习惯——性能差异必须有"结果没变"这条证据配套，否则那条差异没有意义。

9.4 从 .rdc 到管线状态：它能回答什么，不能回答什么

OK，拿到 .rdc 不等于拿到结论。这一节把它的能力边界划清楚，免得把它当成万能工具：

这张表里有一条很容易被忽略：.rdc 是一帧的快照。它非常适合回答"这一帧对不对"，非常适合回答"这条路径绑了什么"，但它不回答"哪条路径更快"——那是时间戳与多次复跑的活。把这两类工具的分工记清楚，是这一章真正想留下的东西。

9.5 那道新墙：注入之下，shader objects 不见了

说白了，抓 legacy 与 modern 都顺利，抓 shaderobj 失败了。原因不是我们的代码写错——在 RenderDoc 注入之后，本机设备报出的 VK_EXT_shader_object 变成了 0。而实验台在初始化期有一个硬检查：如果设备不支持该扩展，直接拒绝启动 shaderobj 路径。于是这条路径压根没能跑起来。

这句话得说准：抓帧工具本身还没有把 VK_EXT_shader_object 暴露出来。

这个结果很难看，但它是一条有价值的发现，值得单列一节：ep01 记的是"通道通、用例没有帧边界"；本篇补上帧边界、拿到了 .rdc；然后又撞上下一道墙——工具链滞后于规范。它和第一章那张支持表里"移动端量产驱动暂缺"是同一类事实的两个面：规范可以先走，生态跟不跟得上，是另一回事。

也正因如此，本篇第五章与第六章的读数对比是分两段成立的：

读者在第五章看到的那条对照是完整的，第六章看到的那条则只有一半——这一点必须写明，不能含糊过去。

十、三条被证伪的说法

好了，前面几章一路在量。这一章换个方向：把三条流传很广、方向听起来都对、但经不起查证的说法拿出来逐条对。三条都有明确的出处，也都有本机或一手实测的反证。

10.1 第一条：「换成 dynamic rendering 会更快」

OK，这条说法几乎是"新范式"文章的默认前提。反证来自 Qualcomm 在 Vulkanised 2026 的迁移报告《From Vulkan 1.1 to 1.4》，他们在报告里给的是两点一手结论：

第一，收益主要在代码量、不在帧率。 删掉 render pass 与 framebuffer 之后，他们的 wrapper 从约 550 行降到约 130 行，每个 sample 少写约 40 行。他们自述目标是可理解性，不只是性能。

第二，dynamic_rendering_local_read「基本没有性能收益」——原因是他们那个 sample 原本就没有用 subpass。

这两条和我们第一章引的官方口径并不矛盾，因为"能取代"是能力陈述，"会更快"是收益陈述，两者说的是不同的事。收益只落在真正用了 subpass 的路径（延迟渲染、OIT）与 tiled GPU 的 load/store、local read 带宽上。

本机的实测方向完全一致：

换掉 render pass，本机没有变快，录制反而贵了一点。 render pass 这个抽象在创建期做的那些全局优化，换成 dynamic rendering 之后要由应用在录制期逐条补上——这正是我在第五章开头引的那句"draw time 的开销被搬到了 pipeline bind time"的同一枚硬币的背面。

10.2 第二条：「descriptor buffer 一定更快」

先来看看这条说法的来路——它来自"bindless 一定更快"那个更大的叙事。最硬的反证来自 Granite 引擎作者的 descriptor heap 移植长文（2026-03-29），他自己把这条路从头移植了一遍，得出的结论有两条：

第一，对 buffer 类描述符，descriptor buffer 可能更慢。 原因很具体：没有 array 版的 vkGetDescriptorEXT，UBO / SSBO 那类描述符拿不到"一次取一批"的优化，极端情况下 CPU 开销反而比传统模型更差。他还提到 DXVK 经 winevulkan 翻译时会踩到这条。

第二，他明确反对"一切皆 bindless"。 理由不是性能而是工程——它让调试更难、给工具与 validation 更大压力；同时指出 slot-based 模型在 GPU 侧性能也很好，问题主要在 CPU 开销上。Granite 因此保留了传统路径，把 descriptor buffer 当作中间态。

这两条对我们是"读到的"，不是"量到的"。而本机这一条恰恰没法量：本机有 descriptor_buffer，但本实验台的用例是一个由 gl_VertexIndex 生成顶点的三角形——没有顶点缓冲、没有描述符集。在一个没有描述符的用例里量描述符管理的收益，结论必然是"没差别"。所以本篇不编这个读数，第七章只核到可用性为止。

10.3 第三条：「越 dynamic 越好」

好了，这条说法是前两条的上位版本：既然新范式把状态从创建期搬到录制期，那"搬得越彻底越好"。反证不用去别处找，迁移清单自己就写着三条：

不要一次重写全部；不要什么都设成 dynamic（会有开销）；profile old vs new。

把它和本机的读数放在一起看，这条说法的漏洞就很具体了：

第六章已经说过原因——shader object 没有状态，所以每一帧都要把 18 项动态状态重新说一遍。这不是实现问题，是这条路的定义。

所以"更动态"的真实含义是：把成本从一个时刻搬到另一个时刻，而不是把它消掉。搬到哪一边更划算，取决于你的应用是"状态少、帧多"还是"状态多、帧少"——同一条建议，在两种应用上的答案可以完全相反。这正是迁移清单要求你先 profile old vs new 的原因。

10.4 三条说法的对照

OK，把三节收成一张表：

三条说法有一个共同的结构：它们都把官方的一句"能力陈述"读成了"收益陈述"。 官方说 dynamic rendering 能取代 render pass，没说它更快；官方说时间线信号量可以替代栅栏（第八章），没说它更快；官方说 shader objects 可以取代 monolithic pipeline，也没说它更快。"能取代"与"更快"之间隔着一次实测，而这一次实测，只有你自己跑得出来。

十一、迁移判据：什么时候不该迁

好了，走到这里，材料齐了：官方支持表（第一章）、本机能力核对（第二、三章）、五条路径的同机读数（第四到六章）、社区与厂商的一手记录（第七章）。这一章把它们收成一张判据表。

先说清楚这张表不回答什么：它不告诉你"要不要用 shader objects"。这个答案取决于你的目标硬件、你的帧预算、你的团队。它回答的是另一个问题——按什么顺序问。

11.1 六条判据

11.2 这张表的用法

说白了，六条的顺序不是随便排的，它是"先排除、后优化"的顺序。把六条判据二次归类之后就清楚了：前四条是排除项（硬件不在表里、版本够不到、能力查不到、驱动有已知雷），后两条是收益项（成本落在哪一侧、要换的收益是什么）。排除项不过关，收益项不用算——因为无论那条路能省多少，你的硬件压根跑不了它。

这里要接回 ep01 的题眼。ep01 量到的那件事是：验证层里那个 Best Practices 开关默认是关着的——官方准备了检查，你不打开就一条都看不到。这一章是同一件事的另一面：上面六条判据里，第 2、3、4、5 条都要靠工具给你答案（查设备能力、查扩展列表、查论坛记录、自己 profile），而其中至少两条依赖的开关默认不一定开着。判据本身不贵，拿到答案才贵。

十二、边界、自检清单，以及下一篇要做什么

12.1 边界六条

好了，开篇声明的六条，这里收成一处。前四条承 ep01，后两条本篇新增。

第一，不做跨厂商对照。 本机只有一块 NVIDIA 独显。所有厂商支持表里的内容只引官方原文，凡是我们量不到的都写明"只引官方口径"。第二，不给驱动内部 JIT 的结论。 Vulkan 没有任何官方接口能看到驱动编译器的中间表示或 JIT 决策。第三，不给指令集规范的断言。 NVIDIA 没有公开 SASS 的官方 ISA 文档，nvdisasm 的输出只作观测性描述。第四，时间戳有同步域边界。 vkCmdWriteTimestamp 只保证同一次提交内 happens-after 的时间戳不递减。

第五，不做移动端实测。 手上没有 Android 设备，而这一篇偏偏绕不开移动端——官方在同一份材料里既把 pipeline 标为弃用、又承认量产移动驱动还没有替代品。这条矛盾我们在第一、二、十一章拆了三次，但移动端那部分全程只引官方支持表与厂商报告，一次都没有说成"本机实测"。

第六，VK_DEVICE_LAYERS 未核实（承 ep01，该变量名在官方文档里查不到，不作为现行变量名使用）。

这六条里最该记住的是第五条：它不是"暂时没做"，而是"本篇的结论在移动端不成立"。 一张支持表上写着"暂缺"的两格，足够让整篇的乐观结论在移动端重新审一遍。

12.2 十条自检清单

OK，这套清单是给"准备把项目迁到 2026 写法、或者准备审别人那份迁移方案"的人用的。前五条管环境，后五条管习惯。

环境五条：① 目标设备的 apiVersion 读了吗（是设备的，不是加载器的——本机这两个数差了整整一个次版本）；② 官方三件套在你的驱动上逐项查过吗（用 vkEnumerateDeviceExtensionProperties，不是看厂商宣传页）；③ 验证层开了吗（ep01 那条：默认是关的）；④ 抓帧工具的版本跟得上你要用的扩展吗（本机实测：注入之下 VK_EXT_shader_object 直接不见了）；⑤ present mode 选的是哪个（FIFO 会把所有差异压平——本机实测：把 present mode 钉成 FIFO 之后，同一路径的 SUBMIT_WAIT 从 182.2 µs 涨到 5,764.1 µs，见第四章那两个坑）。

习惯五条：⑥ 同一份用例里只改一个变量，别的都不动；⑦ 每次读数都过一遍验证层错误计数，非 0 的读数不进表；⑧ 报的是区间与多次复跑，不是单次（本机：五条路径各跑五次）；⑨ 每个用例配一个可精确验证的输出（本机：两份 .rdc 缩略图 SHA256 相同）；⑩ 迁移前先 profile old vs new，不要一次重写全部，不要什么都设成 dynamic。

这十条里，第 ⑦ 与第 ⑨ 是这一篇花学费才写出来的两条：前者对应第六章那个高出一个量级的错数（我们把它做成诊断路径 shaderobj_nostate 复现并归档，读到 1,956.4 µs 与 10,800 条验证层错误）——验证层在报错，我们差点把它读成性能；后者对应第九章那两张缩略图——没有"结果没变"这条证据，性能数字再好看也没有意义。

12.3 下一篇：把同步这一节讲完

言归正传，下一篇是 ep03《同步最佳实践：barrier 精细化、sync2 与时间线信号量》。

这一篇已经先撞了两处同步的边，ep03 会把它们接上：一处是第八章那条"交换链的 acquire 不接受时间线信号量"——运行时不管、验证层才拦，这条边界决定了两种信号量必须混用；另一处是 barrier。第八章那张时序图里，modern 路径每一帧都有两次布局转换（UNDEFINED → COLOR_ATTACHMENT_OPTIMAL，再转到 PRESENT_SRC_KHR），本篇只是把它们当成"必要的开销"画出来了，但没有量它们。ep03 要回答的正是这件事：一次 layout transition 到底花多少、什么时候该合并、什么时候必须分开。

本系列的写作边界（四条不写与两条未核实）在每一篇开篇与结尾各声明一次；本篇的六条见 §12.1。

资源清单

• 本机源码与证据：evidence/src/vk_ep02.c（一个二进制里的五条路径 + 交换链失败探针）｜tri.vert / tri.frag + 编出的 SPIR-V｜build_ep02.ps1（着色器 + 二进制，自动带 RenderDoc 应用内 API）｜run_ep02_campaign.ps1（5 路径 × 5 次，带验证层错误闸）｜capture_ep02.ps1（产出 .rdc + 缩略图）｜evidence/logs/（25 份运行日志、t02_summary.json、t02_capture_summary.json、交换链失败探针日志、vulkaninfo 摘要与全量）｜evidence/rdc/（ep02_legacy.rdc / ep02_modern.rdc + 两张缩略图）｜evidence/lab-summary.md（读数汇总，含两次作废读数的记录）
• 官方材料入口：Vulkan Guide（docs.vulkan.org/guide/latest/）｜Vulkan Tutorial（/tutorial/latest/）｜Vulkan Samples（/samples/latest/）｜Vulkan 规范（docs.vulkan.org/spec/latest/）｜SIGGRAPH 2026 课程《How to write a Vulkan application in 2026》
• 本篇主要引用的官方页面：VK_VERSION_1_4 的提案与 refpage｜VK_KHR_dynamic_rendering / VK_KHR_dynamic_rendering_local_read 提案与 local read 样本页｜deprecated（弃用表）｜VK_EXT_shader_object 提案与 refpage、shader object 样本页、VK_LAYER_KHRONOS_shader_object 仿真层文档｜VK_EXT_descriptor_buffer / VK_EXT_descriptor_heap 提案、descriptor_heap Guide、descriptor heap 样本页｜timeline_semaphore 样本页与 Tutorial 的 timeline semaphores 页｜vkAcquireNextImageKHR / vkWaitSemaphores / vkCmdWriteTimestamp refpage
• 工具：vulkaninfo｜glslangValidator / glslc / dxc｜MSVC 与 CMake｜RenderDoc（含 renderdoccmd capture / thumb 与应用内 API）｜vkconfig（验证层配置）
• 延伸阅读（文中有引用、本机未实测）：Qualcomm《From Vulkan 1.1 to 1.4》（Vulkanised 2026）｜Granite 的 descriptor heap 移植长文｜NVIDIA 开发者论坛的 descriptor heap 复现贴｜Piers Daniell @Vulkanised 2026（NVIDIA，厂商视角）

参考资料

Vulkan 1.4 与版本基线（官方）

• VK_VERSION_1_4 提案｜VK_VERSION_1_4 refpage｜Vulkan Release Summary｜Versions & Porting

Dynamic Rendering（官方）

• VK_KHR_dynamic_rendering 提案｜VK_KHR_dynamic_rendering_local_read 提案｜dynamic_rendering_local_read 样本
• Deprecated（官方弃用表：Render Pass Objects）｜Dynamic Rendering 同步与 local read｜Dynamic Rendering 教程页

Shader Objects（官方）

• VK_EXT_shader_object 提案｜VK_EXT_shader_object refpage｜shader_object 样本
• VK_LAYER_KHRONOS_shader_object 仿真层｜graphics_pipeline_library 样本（打补丁路线对照）｜Khronos 论坛：VK_EXT_shader_object 讨论

描述符管理（官方 + 社区反方）

• VK_EXT_descriptor_buffer 提案｜VK_EXT_descriptor_heap 提案｜Descriptor Heap Guide
• descriptor_heap 样本｜descriptor_management 性能样本｜Granite：Walking backwards into the future（descriptor heap 移植）
• NVIDIA 论坛：RTX 4060 读到错误描述符｜NVIDIA 论坛：descriptor heap ray query 触发 device lost｜NVIDIA 论坛：嵌套结构体忽略 offset

同步（官方）

• timeline_semaphore 样本｜Tutorial：timeline semaphores｜Vulkan-Tutorial（官方维护，含同步章节）

SIGGRAPH 2026 那门课与厂商材料

• 课程 Overview 页｜课程 slides PDF（How to write a Vulkan application in 2026）｜课程材料仓库
• Qualcomm：From Vulkan 1.1 to 1.4（Vulkanised 2026）｜Piers Daniell @Vulkanised 2026（NVIDIA）｜Battle-tested optimisations for mobile（Vulkanised 2023）
• Samsung：InfiniteJet 移动端实践｜ACM：移动图形管线相关论文｜vkguide.dev（仍以较老模式为主）

Samples 索引与图文资源

• Samples 总览｜Profiling｜Vulkan-Samples 仓库｜Vulkan-Samples-Assets（逐项各自许可）
• Commons：3D-Pipeline.svg（CC0）｜Commons：Vulkan simplified pipeline.svg（CC BY-SA 4.0）｜Commons：Unified shader model.svg（CC BY-SA 4.0）｜Commons：Graphics pipeline 2 en.svg（CC0，备选）｜Commons：Pipeline OpenGL.svg（PD，备选）｜Commons：Vulkaninfo screenshot.png（PD）

本篇未能核实的（如实登记）：① docs.vulkan.org/guide/latest/ 下 shader_objects / timeline_semaphores / dynamic_rendering 三个独立页被反爬拦截，无法确认其是否存在，因此 shader object 与 timeline 的官方对位改用 deprecated.html 与 Tutorial 页；② 截至现有官方材料，VK_EXT_shader_object 未见任何"已核心化"的声明，正文只能写"仍是 EXT"；③ SIGGRAPH 2026 课程 slides PDF 的中后段正文未能完整抓取，逐节要点标注了来源边界；④ Vulkan 1.4 的确切发布日未在官方页面找到，正文不写具体某天；⑤ 未检索到可引用且结论明确的 r/vulkan 讨论帖，社区一手材料以 Khronos 论坛与厂商/GitHub 记录为准。

下篇预告

第三篇《同步最佳实践：barrier 精细化、sync2 与时间线信号量》——本篇第八章已经先量了一次时间线信号量，也把"交换链的 acquire 不接受时间线信号量"这条边界挖了出来。下一篇把同步的另一半接上：一次 layout transition 到底花多少、什么时候该合并、什么时候必须分开，以及在"多队列 + 异步 compute"这种真管线里，sync2 与 barrier 该怎么写才既正确又不亏。

落款

希望能对大家有所帮助。 本文由@溯光 出品，转载请注明出处。本文同步发布于公众号与个人博客。
