题图亚像素渲染把一笔字摊到像素的哪几格：一串字在像素网格上的落点，是这一篇的起点@ Wikimedia Commons · Original raster version created（CC BY-SA 3.0）

上一篇换的是后端。同一段场景代码，CPU 光栅跑一遍、GPU 后端跑一遍，然后把两条路的输出差、耗时口径与 overdraw 触达数逐条量出来。这一篇不换后端了，换输入。

输入有两样，都在 Skia 的「谁来画」与「画什么」之间那条缝上。第一样是 SKP——一份把绘制命令录下来、可以存成文件、可以在别的时候放出来重放的东西。它回答的是「录下来的到底是什么」：是像素，还是命令？如果只录命令，那录一份带中文的图，文件该有多大？第二样是文字——同一串字，交给同一个光栅器，只是把 hinting（提示）、edging（边缘处理）、亚像素（subpixel）这几个开关拨一下，画出来的像素会变多少？

这两样凑在一起，是因为它们共用同一个落点：「一份内容」从「被记下来」到「被画成像素」之间，到底有多少东西是你没写在代码里、却实实在在决定了结果的。SKP 那一侧，答案是环境里的字体；字体那一侧，答案是三个开关背后的那套机制。

这是「自跑」系列的第二篇。上一篇的读数全部来自一台机器——Windows 10.0.26200 ｜ Python 3.10.11 ｜ skia-python 144.0.post2 ｜ GLFW 3.4.0（Win32 WGL）｜ NVIDIA 驱动 560.70 ｜ GeForce RTX 3060 Laptop GPU。这一篇一模一样，环境、绑定、口径都不换，方便两篇的读数对着看。也正因为是同一台机器，边界也和上一篇一样必须写在最前面（见 0.4）：这一篇里有两个实验的结果是零，还有一个章节的结论只能靠改字节而不是靠真文件来支撑——这两件事我都会照实写，不修饰。

先看看这一篇要回答的三个问题。

系列文章写作风格说明

术语双语：首次出现的核心术语写成「中文（English）」，后文可只用英文；
结论带读数：凡是「更快/更差/更大」的说法，绑定本机读数并写明口径与条件；
凡引必注：官方定义给链接，本机读数给环境、命令与脚本口径；
本篇不涉及（边界见 0.3）：Graphite 的运行（本机跑不了，见第六篇）、overdraw 触达计数与两条后端的耗时口径（已在第七篇做完）、 Vello 与 sparse strips（ep09/ep10）、GPU 抓帧与片元计数（本机无工具）、跨机型与跨平台的结论；
篇幅规划：每篇 16,000 至 20,000 汉字、10 章左右，每章 1,400 到 2,300 字。

本篇配图三类：外部示意图取自 Wikimedia Commons（图注标作者与许可）；本机真跑/真算的读数图由本篇的测量脚本产出（图注写明口径）；自绘图为本系列绘制，走 styles/qianmo/palette.json 色板单源。

全系列内容总览

【2D 矢量引擎深挖】（一） 2D 矢量引擎全景：五款引擎各在哪个生态
【2D 矢量引擎深挖】（二） Skia 架构：SkCanvas API 分层 + CPU(Raster) vs GPU backend
【2D 矢量引擎深挖】（三）矢量引擎核心：贝塞尔细分、tessellation、analytic AA 与 coverage
【2D 矢量引擎深挖】（四）字形光栅化：字形数据组织、blob 与 CJK
【2D 矢量引擎深挖】（五） Skia GPU backend：覆盖 approach 与 instanced tessellation
【2D 矢量引擎深挖】（六） Graphite：Skia 新一代 compute 后端
【2D 矢量引擎深挖】（七）自跑一：Skia 路径 CPU vs GPU 与 overdraw 可视化
【2D 矢量引擎深挖】（八）自跑二：SKP 回放与字体渲染差异
【2D 矢量引擎深挖】（九） Vello：GPU compute 矢量引擎的 Sparse Strips 与 prefix-scan
【2D 矢量引擎深挖】（十）自跑三：Vello GPU、CPU、Hybrid 三路对比
【2D 矢量引擎深挖】（十一）与 Godot 2D、Cairo、Rive 对照，以及与 Android 显示栈、VFX 的交叉索引

本篇只回答三件事

先从三个问题入手。它们不是三个并列的知识点，而是一条从「输入」到「像素」的动线：先把录下来的东西拆开看它装了什么，再看这份东西换一条路放出来会不会变形，最后把镜头推到最小的那一格——一个字形在像素网格上是怎么落地的。

0.1 全篇知识地图：三个问题，一条动线

本篇三问与各自的测量边界 — **图 8-1**本篇的三问与各自的测量边界：三问不是并列知识点，是一条从输入到像素的动线@ 本系列绘制

好了，先把两份输入摆开。

第一件：一份 SKP 里到底存了什么？这件事最容易被「文件格式」四个字糊过去。我们要盯住的是一个具体的选择：Skia 在录制的时候，存的是像素还是命令？官方对 SkPicture 的第一句定义就把答案给了——「SkPicture records drawing commands made to SkCanvas.」。存命令，就意味着这份文件的大小跟画面复杂度无关、跟画面里有没有字高度相关。这一章要把这件反直觉的事量出来：同一张 256×256 的画面，画一个矩形和画四个中文字，文件能差四个数量级。

接着看第二件。

第二件：同一份 SKP 换一条后端回放，结果会一样吗？上一篇量过「同一段代码在两条后端上有 1.58% 的像素不一样」。这一篇的问题更刁一点：如果代码不是重跑一遍，而是从文件里读回来再放，那还能不能保证一样？换句话说，序列化（serialization）与反序列化（deserialization）这一段本身有没有损耗？如果有，那「SKP 是一份可靠的交付格式」这句话就不成立了。

OK，第三件换个方向。

第三件：那几个字体开关，各自在像素上改了什么？这一件是第二件的放大镜。SKP 里存的字体信息，最终要落到 SkFont 的几个开关上——hinting 四档、edging 三档、亚像素定位开关。官方对它们的说明都很短，短到看不出代价。这一章要把「代价」量成数字：开一个开关，同一个字形在缓存里要多存几份？关一个开关，四个不同位置会不会塌成同一张图？

这三个问题说完了。

OK，把这套做法先定义清楚，再压成一句话。

0.2 一句话说清这篇换了什么做法

上一篇问「同一段代码交给两条路会怎样」，这一篇问「同一份内容交给两份输入会怎样」。

前一句里，「同一段代码」是活的——每次运行都重新走一遍绘制命令。后一句里，「同一份内容」是死的——它先被写成字节，再从字节被读回来。这中间多出来的一段路，就是这一篇要检查的东西。

所以这一篇的诚实标准又多了一条。上一篇的诚实是「这个数字是在什么环境、什么口径下测出来的」；这一篇要加上一条：「这个数字是在这份文件、这个版本、这套绑定上测出来的」。因为 SKP 自带版本号，读取方对版本是有闸门的；而字体是不是随文件走，又决定了这份文件能不能在另一台机器上还原出同一张图。

还有一件事得提前说清：自跑篇最容易犯的错，不是数算错了，而是把「本机这一版」当成了「Skia 的规矩」。这一篇里几乎所有结论都挂着版本号或绑定版本——skia-python 144.0.post2、头部版本号 109、Python 绑定没暴露的那几个接口。数字一旦离开这一层，就只剩「好不好看」这一个属性了；本篇会反复回到这句话。

先把不做的那部分定义清楚，直接让出去。

0.3 边界：本篇不涉及什么

把话说在前面，避免把精力花在别处：

Graphite 的运行：本机绑定里没有 MakeDawn，所以第六篇讲的那套结构在本篇依旧跑不起来——本篇的 GPU 侧一律指 GL/Ganesh 那条路；
两条后端的耗时口径与 overdraw 触达计数：这两件事在上一篇已经做完了，本篇不重复，只在需要对照时引用它的结论；
GPU 抓帧与片元计数：本机没有 RenderDoc、AGI 这类工具。跨后端的差异本篇只能停在「像素级」，停不到「片元级」；
真·旧版本 SKP 文件：本机手上没有旧版本 Skia 产出的真实 SKP。第三章测的是读取闸门，不是旧文件本身（详见 §3.2）；
Vello / sparse strips / prefix-scan：属 ep09/ep10；跨机型与跨平台的结论：本篇只报本机读数，不外推。

关键参数的取值范围（本篇反复用到的几个数，先立在这里）：实验画布 256×256 与 512×256；字形实验统一用 Microsoft YaHei 28px 的字串「字形Ag」（拉丁对照用 Arial 40px 的「Graphite」）；字号扫描取 8 / 12 / 16 / 24 / 32 / 48 / 64 七档；亚像素位置序列取 0 到 0.875、步长 0.125 共八档。

0.4 证据口径与能力边界

这一节要放在最前面，因为它决定了大家怎么读后面的每一个数字。

第一类：本机真跑。所有读数取自同一份测量脚本，环境是：Windows 10.0.26200 ｜ Python 3.10.11 ｜ skia-python 144.0.post2 ｜ GLFW 3.4.0（Win32 WGL）｜ NVIDIA 驱动 560.70 ｜ GeForce RTX 3060 Laptop GPU。 GL 侧读回的是 GL_VERSION = 3.2.0 NVIDIA 560.70、GL_RENDERER = NVIDIA GeForce RTX 3060 Laptop GPU/PCIe/SSE2。本机字族数 215。这是一台机器的读数。

第二类：本机真算。「落墨像素」（与底色通道差大于 6 的像素总数）是自己算的，不是引擎给的统计接口。它包含抗锯齿边缘那些半透明的像素，所以它量的是「这次绘制碰到的像素规模」，不等于「填充率」，也不等于「GPU 片元着色调用数」。这两件事相关，但不等同——这条界线在上一篇已经划过，这里照旧。

本机明确拿不到的四样东西（逐条给原因）：

真·旧版本 SKP 文件：手上没有旧版 Skia 产出的样本，也没有现成的跨版本语料；本机这一版只能写出当前版本的文件；

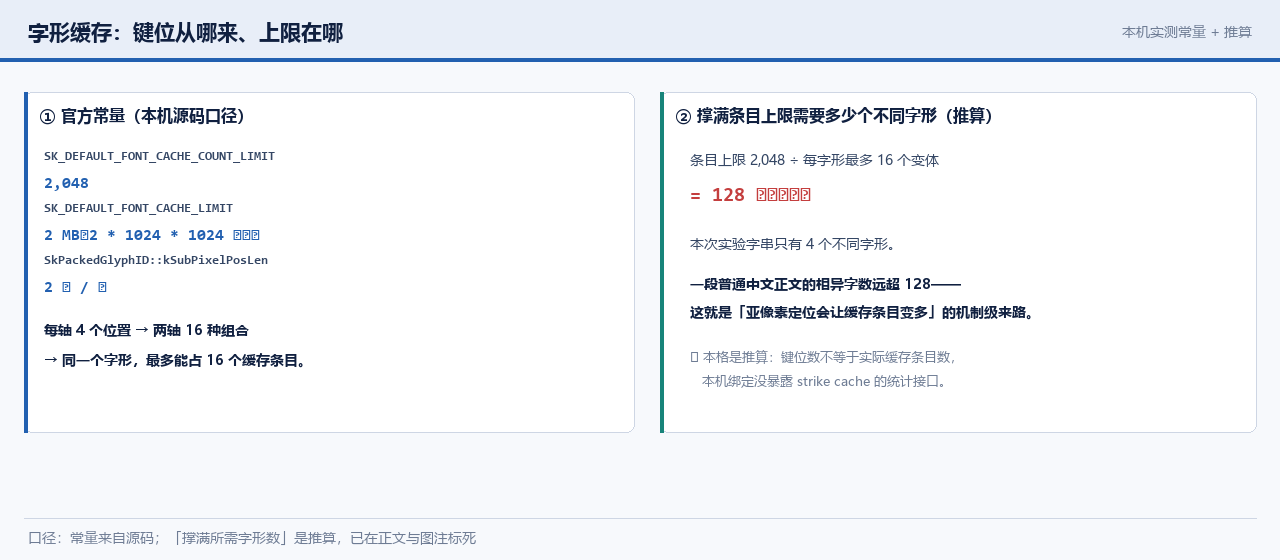

strike cache 的实际条目数：Python 绑定没有暴露字形缓存的统计接口，本篇第十章给的键位数是推算，不是实测；
跨后端的片元级证据：需要抓帧工具，本机没有；本篇只能给到逐像素；
Graphite 上的回放行为：绑定里没有 MakeDawn，跑不起来。

一条额外的自我约束：本篇把零结果当结果写。实验里有两次「本该有差别、实际没有」：hinting 的 kSlight / kNormal / kFull 三档在本机落在同一张图上；setLinearMetrics 在本机对像素的影响是 0。这两条不会因为「看起来不漂亮」被删掉，也不会被换成「理论上应该有差别」——它们就是这台机器上的实测。

**图 8-2**本机能力探针：13 个类全在，但 Graphite 与官方 overdraw 画布在绑定里缺位@ 本机真跑 · skia-python 144.0.post2 + GLFW（GL 3.2 / RTX 3060 Laptop）

0.5 本章收在哪里

下面我们进入第一阶段。本篇的线索是「两份输入」：一份是录下来的绘制内容（SKP），一份是当场排的字。先从第一份开始，把它从「一个文件」拆成「一串字节」。

官方依据：SkPicture 的定义与「records drawing commands」的原话见 api.skia.org · SkPicture；录制与回放的入口见 api.skia.org · SkPictureRecorder； Python 绑定侧的 API 见 skia-python · skia.Picture；本篇的绑定版本与建面方式见参考资料第 25–27 条。

一、一份 SKP 到底是什么、有多大

这一章不写测量方法，只做一件准备工作：把「一份 SKP」这句话，落到「一串字节」和「一次往返」上。做完这件事，后面几章才有东西可拆。

1.1 录下来的是命令，不是像素

言归正传，从官方定义开始。

先看这一步的官方定义。SkPicture 的第一句是：

"SkPicture records drawing commands made to SkCanvas." —— api.skia.org · SkPicture

紧接着的第二句是「The command stream may be played in whole or in part at a later time.」——命令流可以在之后的某个时间被整体或部分地放出来。两句连起来读，「录命令、放命令」这条链就完整了。录制的入口是 SkPictureRecorder::beginRecording，官方说它「Returns the canvas that records the drawing commands.」——它返回的是一个 Canvas，也就是说录制过程里你面对的还是平时那套绘制 API；收口的是 finishRecordingAsPicture，官方注明「The returned picture is immutable.」；回放则是 SkPicture::playback，「Replays the drawing commands on the specified canvas.」。

这里有个细节值得停下来看一眼：录制的对象是命令，不是像素。这意味着文字在录制的那一刻会被转成什么，是有讲究的。文字在 Skia 里有两副面孔：一副是 text blob（一段可绘制的文本），另一副是轮廓路径（glyph outline）。画文字时用前者，引擎会记下「在哪儿画了哪串字、用了哪个字体」；如果开发者自己先把字形转成路径再画，引擎记下的就是一堆路径。

这两种记法，最终会落到两个数量级完全不同的文件上（§2.2 会把数字给出来）。这也是「文字光栅化」这条线与「SKP 回放」这条线能接上的地方：第四篇讲字形数据怎么组织、blob 怎么走，本篇讲这些数据在录制时被怎么对待。

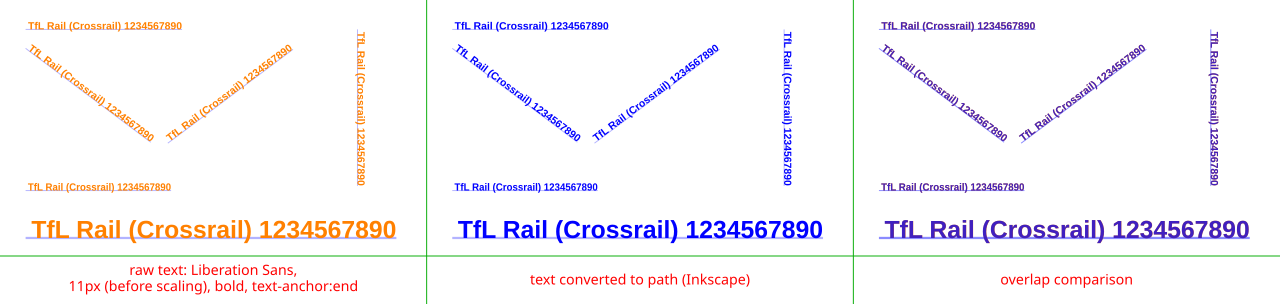

文字与轮廓路径的对照 — **图 8-3**文字先被变成轮廓路径、再被光栅化；SKP 存的是其中一半@ Wikimedia Commons · Sameboat（CC0）

一条容易被忽略的边界：beginRecording 接受一个 bounds 参数，但它是 cull rect（裁剪提示），不是硬边界。官方原文是「Any drawing that falls outside of this rect is undefined, and may be drawn or it may not.」—— 画到框外的内容，画不画是不确定的。这句话解释了为什么有的 SKP 回放出来会缺内容：录的时候框给小了，放的时候引擎没有义务补齐。§3.2 会拿一次改字节的实验去验证这句话——把 cull rect 改到任意值，文件照样能被读进来。

1.2 一次往返：333 字节，进出像素一致

下面我们开始动手，让文件真的走一遍。

先看定义不够，得让文件真的走一遍。

下面这段是本篇测量脚本里的往返核心，完整的脚本在 .scratch/ep08_run.py：

rec = skia.PictureRecorder()
canvas = rec.beginRecording(skia.Rect.MakeWH(256, 256))
canvas.clear(skia.Color(247, 249, 252))
canvas.drawRect(skia.Rect.MakeXYWH(24, 24, 100, 100), paint_a)
canvas.drawPath(circle_path, paint_b)              # 一条描边圆弧
canvas.drawRect(skia.Rect.MakeXYWH(60, 150, 140, 60), paint_c)   # 半透明
picture = rec.finishRecordingAsPicture()

blob = bytes(picture.serialize())            # 写出去
back = skia.Picture.MakeFromData(blob)       # 读回来

四个 op（一次清屏 + 三笔绘制）写完，序列化出来的字节数是 333，文件开头的八个字节是 skia + pict。把 blob 交给 MakeFromData 读回来，再在 CPU 光栅表面上回放一遍，与「录制后直接回放」的那张图逐像素比对：不同的像素是 0 个，最大通道差 0。再把读回来的 picture 重新序列化一遍，还是 333 字节。

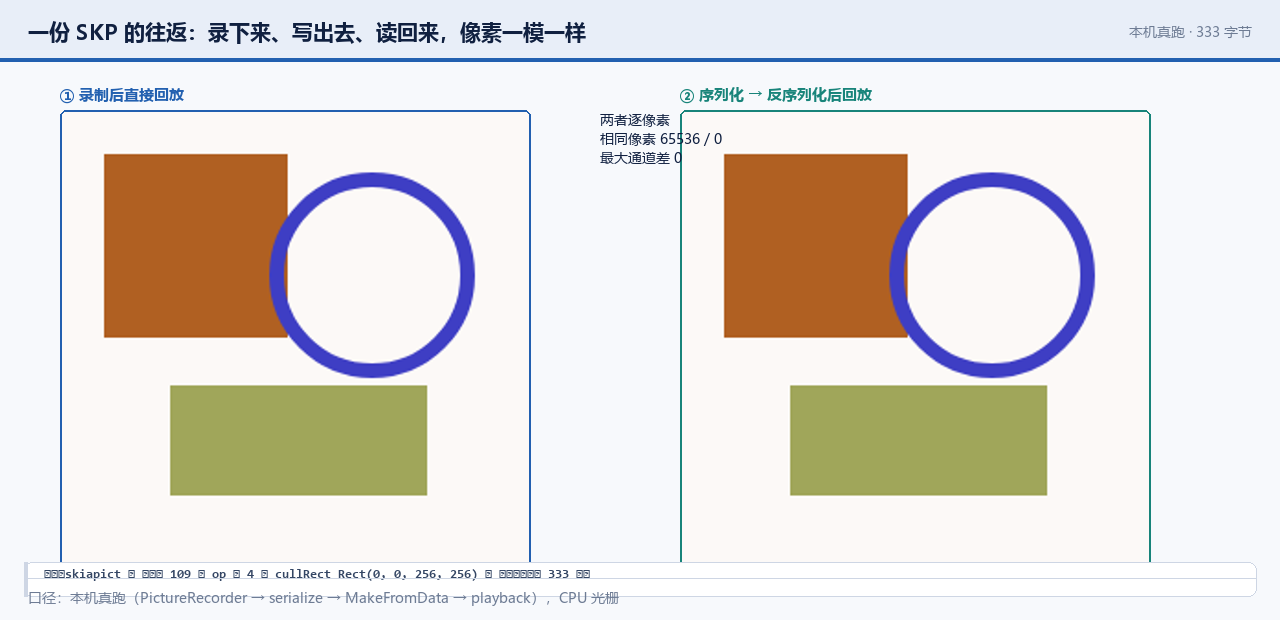

**图 8-4**一份 SKP 的往返：录下来、写出去、读回来，像素完全一致（333 字节 / op 4）@ 本机真跑 · skia-python 144.0.post2 + GLFW（GL 3.2 / RTX 3060 Laptop）

这三个数放一起看，说明了一件对后面很要紧的事：序列化这一段本身是无损的。文件里有的东西，读回来一模一样；文件里没有的东西，读回来也不会有。所以后面第三章问「为什么旧文件打不开」、第四章问「换后端会不会变」，问题的位置就清楚了——它们都不在这段路上。换一句话说：SKP 的保真度不是本篇的疑点，它的体积与它对环境的依赖才是。

顺手还能读出一件事：blob 的第 9 到第 12 个字节，按小端整数读出来是 109。这是这份文件自己声明的版本号，而 kCurrent_Version = kWorkingColorSpaceOutput = 109 正是本机这一版 Skia 的当前版本。写入方盖了个章，读取方要验章—— 第三章就是围绕着这个 109 与它下面的那个下界展开的。

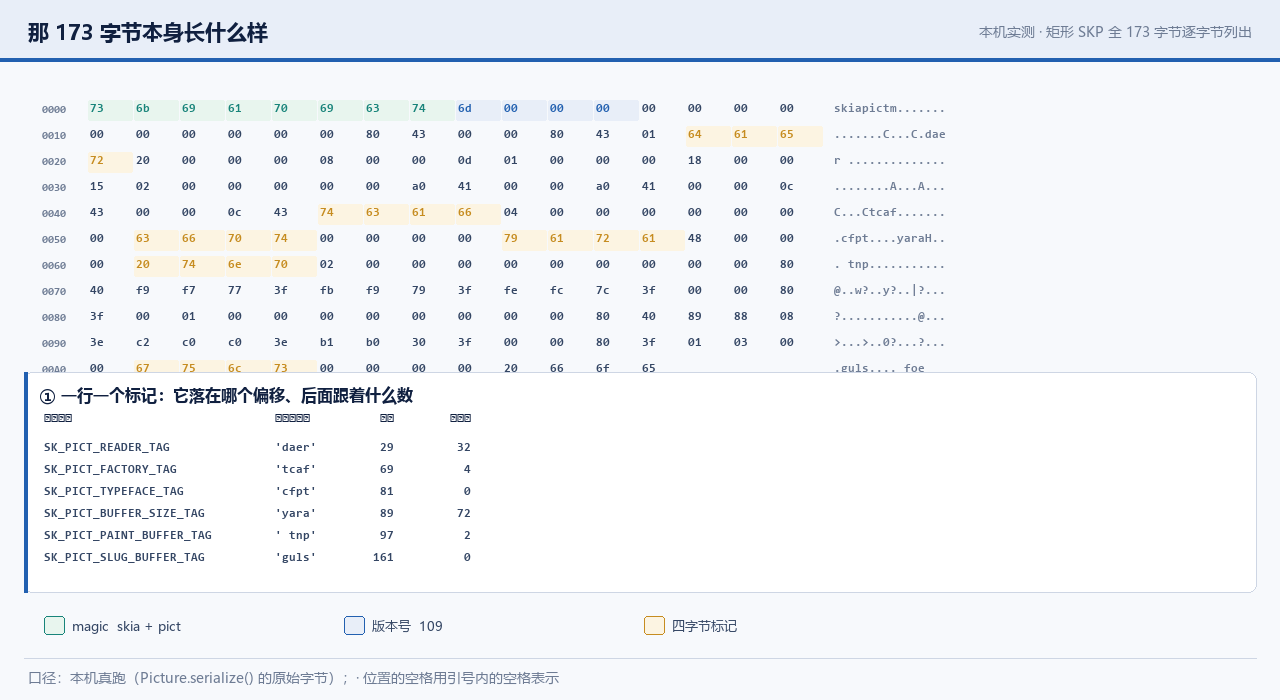

矩形 SKP 的原始字节 — **图 8-5**矩形 SKP 的全部 173 字节：magic、版本号与四字节标记各自的落位（标记为实测扫出）@ 本机真跑 · Picture.serialize() 的原始字节

这张图把前文的三个说法一次落了地：头 8 个字节是 skia 加 pict（magic），紧接着 4 个字节是小端版本号 109，再往后就是那一串带标记的分块。标记不是从源码里抄来的名字，是在这份文件的字节里扫出来的—— 它们的偏移与「后面跟着的那个数」都列在图的右半部分，下一章会逐条解释这些数各自是什么意思。

1.3 本章收在哪里

下面我们进入下一章。现在我们知道「一份 SKP」是一串带版本号的字节，也知道这一段路是无损的。接下来要把这串字节切开看：它里面按什么分块、每块装什么。

官方依据：SkPicture / SkPictureRecorder / playback 的定义与 bounds 是 cull rect 的那句，见 SkPicture、SkPictureRecorder 与 Skia 用户文档；序列化与反序列化在绑定侧的接口见参考资料第 19–20 条。

二、SKP 里面分了哪些块

上一章知道了一串字节的总长与版本号，这一章要把它切开。切法很简单也很硬：跟着源码里那些四字节标记走。

2.1 一套带 tag 的分块

Skia 的序列化代码用一组四字节标记（tag）把内容分类存放。源码里的写法是 write_tag_size(buffer, TAG, count)—— 先写标记、再写这个块的长度或条目数。SkPictureData::flattenToBuffer 里逐条写着这些块：扁平的 paint、path、文本 blob、slug、vertices、image 引用；顶层还写出 op 流、工厂表、typeface、子 picture。

光有宏名不够，得看文件里到底有没有。本机做了一次扫描：对每个候选标记，取它的四字节反转形式，在一份份 SKP 里找，再读它后面那四个字节的小端整数，看是不是一个像样的长度或计数。判定标准只有一条——内容增减，标记随之出现或消失。四条用例分别是：只有矩形、矩形 + 一条路径、矩形 + 路径 + 一个圆、以及在前者基础上再加一段文字。

SKP 的分块对照 — **图 8-6**SKP 的分块：源码宏名与本机在字节流里扫到的四字节标记逐条对照@ 本系列绘制

扫出来的结果很干净，逐条都对得上：

SK_PICT_PAINT_BUFFER_TAG 后面那个数是 2 / 2 / 3 / 4，正好等于四份 SKP 里各自的 paint 数（清屏也算一笔）；
SK_PICT_PATH_BUFFER_TAG 只在画了 path 的那三份里出现，纯矩形那份里没有它；出现了就是 1；
SK_PICT_TEXTBLOB_BUFFER_TAG 只在画了文字的那一份里出现，别的三份里都找不到；
SK_PICT_TYPEFACE_TAG 在没画字的三个里都是 0，画了字的那份变成 1；
SK_PICT_READER_TAG 后面那个数从 32 涨到 64，跟着命令数一起长；SK_PICT_BUFFER_SIZE_TAG 从 72 涨到 276，跟着内容一起长；
SK_PICT_SLUG_BUFFER_TAG 四份里全是 0。这不是 bug——slug 是 GPU 侧的文本表示，CPU 录制不产生它。

其中：「内容增减 → 标记出现或消失」这条判据，比「在文件里搜到某四个字节」强得多。因为字体二进制里到处都是可打印的四字节窗口，单看「有没有出现」，误判率很高；只有让它跟着内容一起进退，才算把标记坐实。

2.2 字节账：同一张 256×256，差四个数量级

先看看这笔账有多大。

块分清了，接着量每一块撞上字体之后会膨胀到什么程度。同样是 256×256 的画布，同样一次 serialize()，五种内容：

# 五次调用，只有画的东西不同；画布、底色、序列化方式完全一致
draw_rect_only(canvas)                      # 只有矩形
draw_string(canvas, "Graphite", arial_40)   # 拉丁文，Arial 40px
draw_glyph_paths(canvas, "Graphite", arial_40)   # 同一串字，先转轮廓路径再画
draw_string(canvas, "字形缓存", yahei_40)    # 中文，Microsoft YaHei 40px
draw_glyph_paths(canvas, "字形缓存", yahei_40)   # 同一串字，先转轮廓路径再画

读数是：只有矩形 173 字节；拉丁文画字 1,046,075 字节；拉丁文画轮廓 3,073 字节；中文画字 19,704,677 字节；中文画轮廓 2,521 字节。

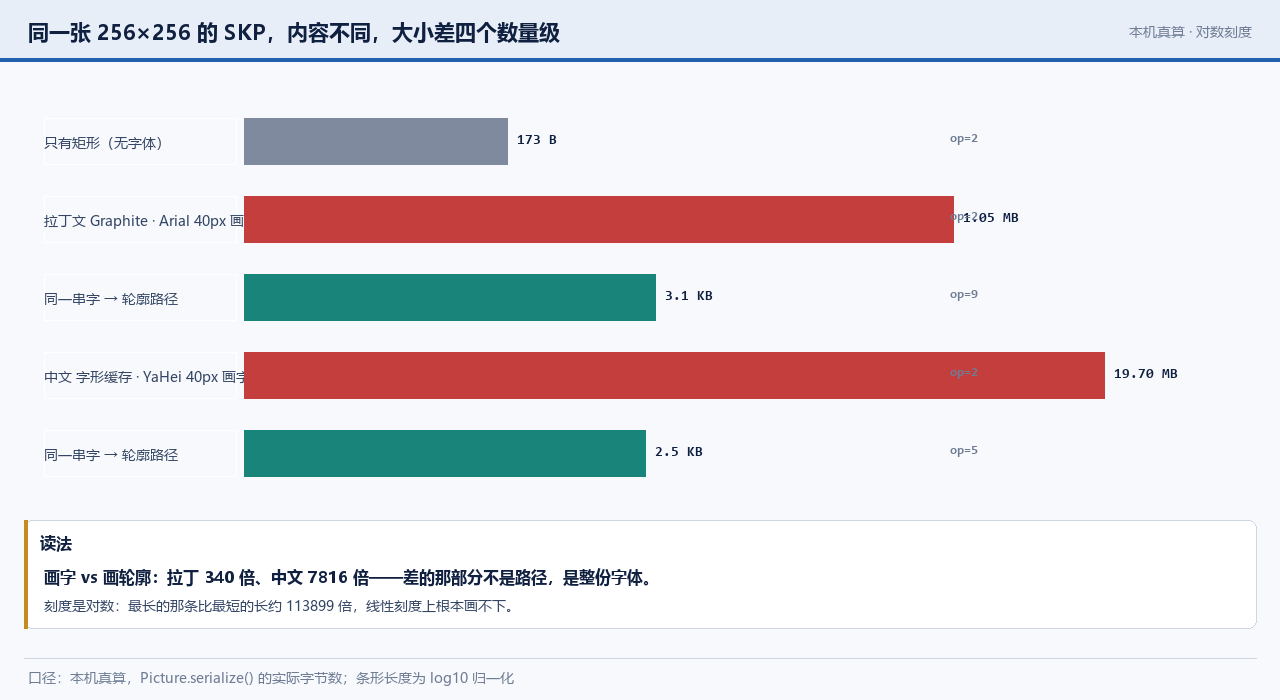

五种内容的 SKP 字节账 — **图 8-7**五份 256×256 的 SKP 字节账：画字与画轮廓差 340 倍（拉丁）与 7,816 倍（中文）@ 本机真算（同一份测量脚本，正文与图注同源）

这组数把两件事同时说完了。

第一件：画字和画轮廓不是一个量级。拉丁文差 340 倍，中文差 7,816 倍。注意方向——不是因为画字慢，而是因为画字把整份字体打进了文件。同一串「字形缓存」，用 text blob 记录是 19.7 MB，用四条轮廓路径记录是 2.5 KB。差的那 19.7 MB 里没有一个是多余的像素。

第二件：中文字体的体量是拉丁字体的近二十倍。Arial 40px 那一份是 1.05 MB，YaHei 40px 那一份是 19.70 MB。而 Category:Font hinting 这类「字体原理图」在素材库里全是几十像素的小位图（见素材清单），二者放在一起看很有意思：原理图很小，原理本身很大。

2.3 那几十兆是什么：字体连同数据一起走

OK，查一下这几十兆到底是什么。

上一节的负数（19.7 MB）看着不像字节账，倒像有人在文件里塞了别的东西。查起来只差一步：把 SKP 的字节数与字体文件本身对一下。

本机 Windows 上，arial.ttf 是 1,045,720 字节，msyh.ttc 是 19,704,352 字节。两份画字的 SKP 分别是 1,046,075 与 19,704,677。差值：+355 与 +325。

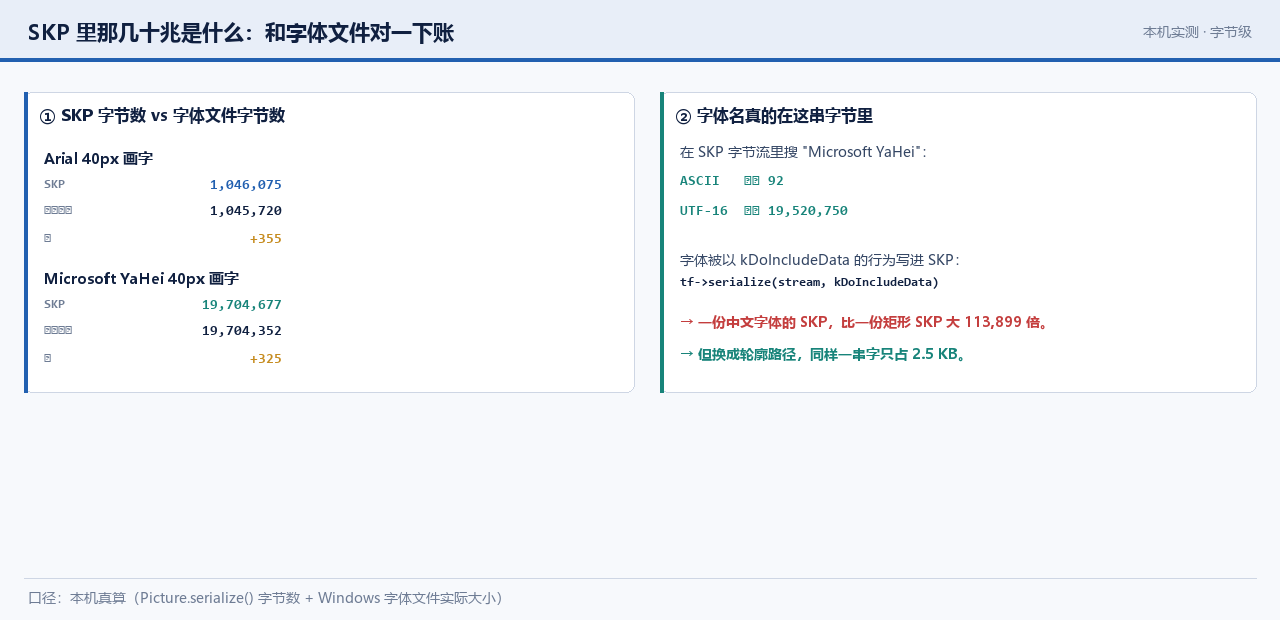

SKP 与字体文件对账 — **图 8-8**SKP 与字体文件逐份对账：差值只有三百多字节，字体名就落在字节流里@ 本机真算（同一份测量脚本，正文与图注同源）

三百多个字节，就是一份 SKP 除了字体数据之外的全部开销（头部、op 流、paint 表、typeface 记录）。换句话说：一份画了中文的 SKP，99.998% 的体积是字体文件本身。

源码那边有对应的写法。序列化 typeface 时用的是：

tf->serialize(stream, SkTypeface::SerializeBehavior::kDoIncludeData);

kDoIncludeData 这四个字就是字面意思：把字体数据一起写进去。本机还做了一步交叉验证——在这份 19.7 MB 的字节流里搜字体名， ASCII 形式能在偏移 92 处找到，UTF-16 形式能在偏移 19,520,750 处找到。名字都在里面，数据当然也在。

顺手记一条源码注释里写明的坑：「With the default serialization and deserialization behavior, kIncludeDataIfLocal does not always work because there is no default fontmgr to pass into SkTypeface::MakeDeserialize。」 ——只带描述符、不带数据时，反序列化可能因为找不到字体管理器而失败。这解释了为什么默认行为选了 kDoIncludeData 这条更重的路：重，但是自洽；文件拿到别的机器上也能还原出同一张图，不依赖对方的字体库。

其中：这一节的结论不是「Skia 浪费空间」。它是一笔明确的取舍——用体积换可移植性。反过来看也成立：如果一份 SKP 里没有字体数据（比如录的时候字形已经转成了路径），那它拿到别的机器上就不依赖字体，但画出来的就不是「字」，而是「一串轮廓」。两条路各有各的代价，本篇把它们各自的代价都量成了字节数。

2.4 本章收在哪里

下面我们进入下一章。现在这串字节里有什么、最重的那块是什么，都清楚了。再说一件它自带的东西：版本号。它决定了这份文件在别的机器上还能不能被读进来。

官方依据：分块与 kDoIncludeData 的写法见 Skia 的 SkPictureData.cpp、SkPicturePriv.h；「没有默认字体管理器时 kIncludeDataIfLocal 不总能工作」见 SkTypeface 序列化相关注释；序列化行为的定义见参考资料第 28 条，字体管理器与反序列化的关系见第 15 条。

三、为什么旧 SKP 会打不开

第二章把那串字节拆成了块，也找到了最重的一块。这一章换一个角度：这串字节自己带着一个版本号，而读取方对这个号是有闸门的。闸门在哪、边界多严，就是这一章要量的事。

3.1 版本区间 82–109，以及字体那一次搬家

先把官方那句话说完整：

"Only SKPs within the min/current picture version range (inclusive) can be read." —— Skia 源码中关于 picture version 的注释

区间是闭区间，两个端点各有一个常量：kMin_Version = kPictureShaderFilterParam_Version（82）、 kCurrent_Version = kWorkingColorSpaceOutput（109）。官方 Debugger 页面上也直接把下界印出来了——「Minimum version this build can open: 82」。

而「字体」这条线，正好在这个版本轴上搬过一次家。版本注释里有两条相邻的记录：

// V67: Blobs serialize fonts instead of paints
// V68: Paint doesn't serialize font-related stuff

其中：读法是这样的——从 V67 起，文本 blob 开始自己序列化字体；到 V68，paint 里不再带字体相关的东西。所以「同一份带文字的 SKP 在不同版本上能不能打开」这件事，取决于字体信息当时住在哪儿。如果在 V67 之前录的，字体信息挂在 paint 上；之后则挂在 blob 上。这不是兼容性问题，而是存放位置迁移带来的读取路径变化。

版本轴与读取区间 — **图 8-9**版本轴上的字体搬家（V67/V68）与读取区间的两个端点@ 本系列绘制

那 82 与 109 之间隔着 27 个版本号。本机这一版写出来的文件，头部声明的正是 109。写入方永远盖当前版本这个章；读取方要认的，是这个区间。这一节到这里只是读源码。下面把它变成一次可以重复的实验。

3.2 把版本号改掉，看闸门在哪一格

言归正传，先把手上的条件说清。

手上的问题是：本机没有旧版本产出的真实 SKP，怎么验证这个区间？

有一条不需要旧文件的验证路径：改字节。SKP 的头部是自描述的，本机从字节流里读出来的布局是：

偏移 0..4   'skia'            偏移 4..8   'pict'
偏移 8..12  uint32 版本号      偏移 12..16 保留
偏移 16..   float cullRect

一份 173 字节的矩形 SKP，前 24 字节的十六进制是 736b6961706963746d000000000000000000000000008043： 6d000000 就是小端整数 109。既然版本号是一个写在固定偏移上的整数，那就可以只改这 4 个字节，其余部分一个不动，看读取方还认不认：

import struct
blob = bytearray(open("rect.skp", "rb").read())
for v in (60, 81, 82, 108, 109, 110, 200):
    b = bytearray(blob)
    struct.pack_into("<I", b, 8, v)          # 只动偏移 8 上的 4 字节
    try:
        pic = skia.Picture.MakeFromData(bytes(b))
    except ValueError:
        print(v, "拒收")

读数是：60 拒收、81 拒收、82 通过、108 通过、109 通过、110 拒收、200 拒收。

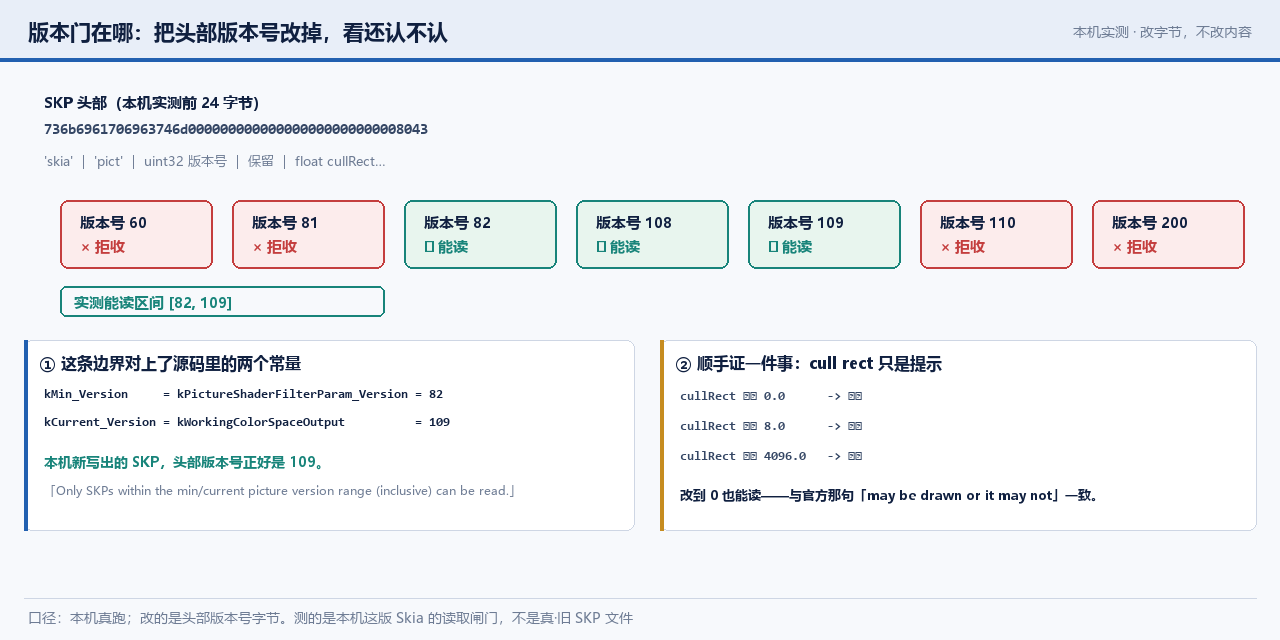

改版本号后的读取结果 — **图 8-10**改头部版本号后的读取结果阶梯：实测能读区间恰好是 82 到 109@ 本机真跑 · skia-python 144.0.post2 + GLFW（GL 3.2 / RTX 3060 Laptop）（只改偏移 8 上的 4 字节）

这一组读数把源码里那两个常量从「注释里的数字」变成了「行为上的端点」。82 是能读的最小值，109 是能读的最大值，两个端点都是闭的。再往下改、再往上改，都会拿到同一个结果——绑定抛 ValueError: Invalid data，也就是读取方连内容都没来得及看就退回了。作为对照，把最前面的 skia 四个字节改坏，结果一样，所以这个异常本身没有区分「版本不对」与「文件坏了」——它只负责拒收。

同一个实验里还顺手验了另一件事：cull rect 真的只是提示。把偏移 16 起的那两个 float 分别改成 0、8、4096，三份文件的读取结果全部通过。回看 1.1 里那句「may be drawn or it may not」——录的时候框小了，读取方不会因此拒收，它只是不保证把框外的内容补回来。

一条必须写死的边界：这次测的是本机这一版 Skia 的读取闸门，不是「一份真实的旧版本 SKP 文件能不能读」。两者相关但不重合：前者只动了 4 个字节，文件其余部分的编码方式仍是 109 这一版写出来的；真实的旧文件，它的 op 流编码、块布局都可能不一样。所以本章的结论只说到「闸门端点在 82 与 109」为止， 不往下推「旧文件一定能/不能被完整还原」。

3.3 本章收在哪里

下面我们进入下一章。版本号这道闸门看清了，接下来回到那份能读进来的文件身上，问一个更实际的问题：同一份读回来的 picture，交给不同的后端去放，结果会不会变。

官方依据：版本区间与两个常量的注释见 Skia 源码的 SkPicturePriv.h / SkPictureData.cpp； Debugger 页面上的下界提示见 Skia Web Debugger；版本历史中 V67 / V68 两条注释见参考资料第 7–8 条。

四、同一份 SKP 给两条后端回放，会一样吗

上一章那份文件能读回来了。这一章把它交给两条路去放：一条 CPU 光栅，一条 GPU（GL/Ganesh）。问三件事——读写这一段有没有损耗、跨后端会不会变、如果会变，变在哪儿。

4.1 同一份反序列化出来的 picture，交给两条后端

先看看被试是什么。

被试是一份 512×256 的 picture：一串 64px 的中文（「字体渲染」）、一条描边的圆弧、一块半透明矩形。它序列化出来是 19,704,893 字节，op 数 4——体积的大头依旧是那份字体（第二章的账）。

实验有三份产物，分别在三种条件下回放同一份从字节读回来的 picture：

back  = skia.Picture.MakeFromData(blob)        # 从字节读回来
cpu_b = play(back, backend="cpu")              # ① CPU 光栅
gpu_b = play(back, backend="gpu")              # ② GPU：MakeRenderTarget + GL
cpu_o = play(picture, backend="cpu")           # ③ 对照：录制后直接回放

第一组对照是「③ 录制后直接回放」对「① 读回来再回放」：不同的像素 0 个。这和第一章 §1.2 的结论一致—— 序列化这一段是无损的，字体数据一起走，读回来还是同一份东西。第二组对照是「① CPU」对「② GPU」：131,072 个像素里有 2,070 个不一样，占 1.58%，最大通道差 77。

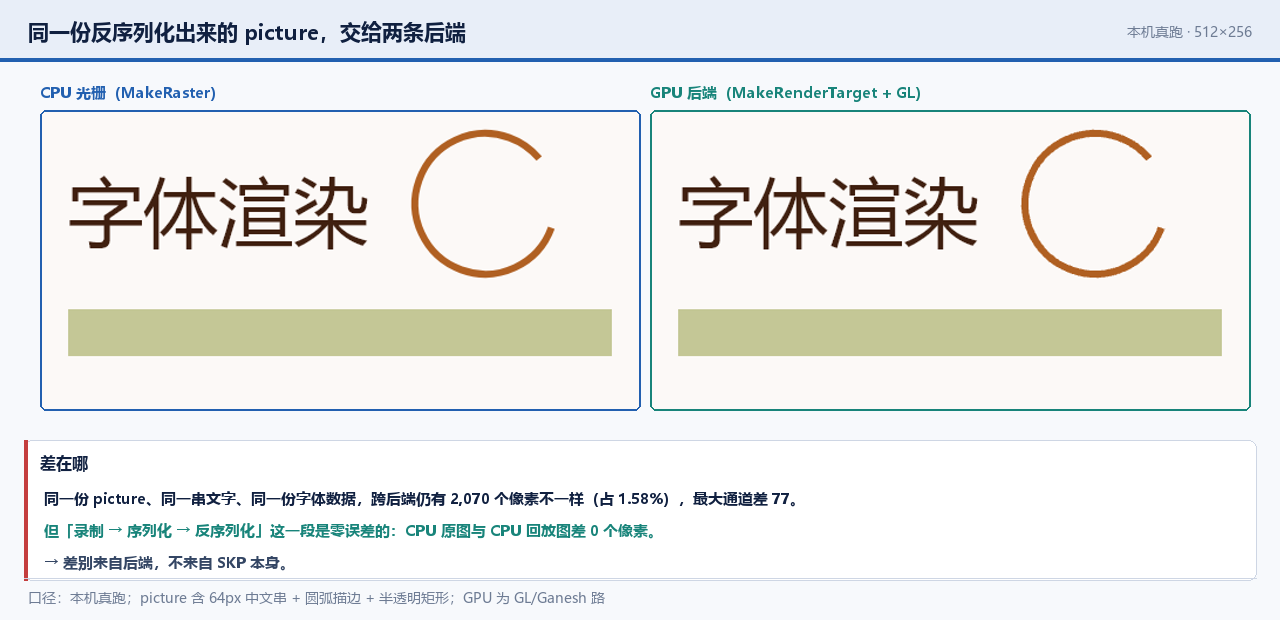

两条后端的回放并置 — **图 8-11**同一份反序列化 picture 的两条后端输出并置：往返零误差，跨后端差 1.58%@ 本机真跑 · skia-python 144.0.post2 + GLFW（GL 3.2 / RTX 3060 Laptop）（512×256，CPU 光栅 vs GL/Ganesh）

把两组数放在一起，这一章的主结论就出来了：差别来自后端，不来自 SKP。同一个文件在两条路上放出来的像素有 1.58% 不同，但同一份文件在读写一圈之后像素完全一致—— 所以如果你遇到「同一份录好的内容在两台机器上画得不一样」，问题的位置在后端，不在文件。

这个结论和上一篇量到的「同一段代码在两条后端上 1.58% 不同」是同一个量。两次测量的图不同、路径不同，但比例落在同一个位置。这不是巧合，它说明这 1.58% 的量级是这两条后端之间稳定的一个差—— 差异的量级比差异的具体形态更值得记住。

4.2 差在哪些像素上

好了，再往下看一层。

比例只是第一层，第二层是位置。

本机对这两张图做了逐像素差分：取每个像素的 R、G、B 三个通道与基准的最大差，得到一张热图。

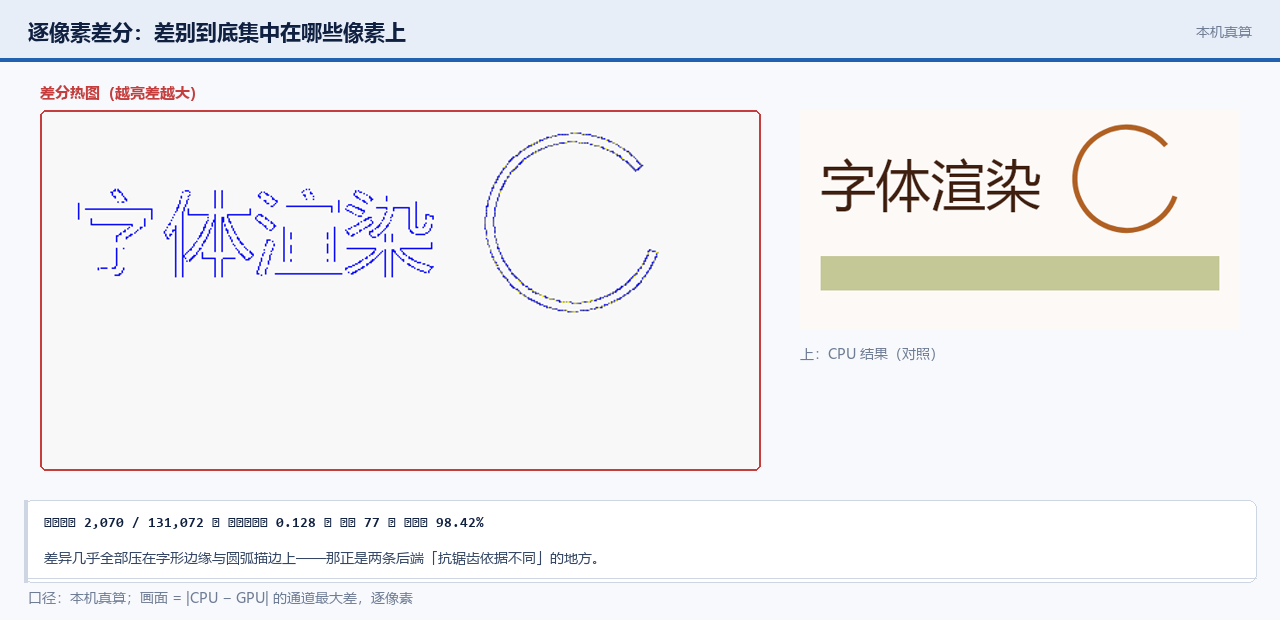

跨后端逐像素差分热图 — **图 8-12**逐像素差分热图：差异全部压在字形边缘与圆弧描边上@ 本机真算（同一份测量脚本，正文与图注同源）（131,072 像素中 2,070 个不同）

热图上的亮区不散，全部压在字形边缘与圆弧描边上。画面内部（字形的笔画中心、矩形的实心区）是干净的：那些位置的像素值在两条后端上完全相同。这印证了上一篇那条结论的同源机制—— 差异不来自「算错了」，来自「边缘那半个像素该给多少灰度」这件事上，两条路援引的依据不同。

其中：这里要区分两件事。像素级差异是能测的（本机能算，读数就是上面那 2,070 个像素）； 片元级证据是测不了的（需要抓帧工具，本机没有）。所以这一节只能说到「差在字形边缘」，说不出「差的是哪一次片元着色调用」。这条界线在 §0.4 已经划过了，这里照旧。

4.3 为什么两条后端的抗锯齿依据不同

OK，机制还得补一句。

差异的位置有了，机制还得补一句。Skia 官方邮件列表里有一段回帖把 GPU 侧的做法写得很清楚：

"The GPU implementation uses a few different AA techniques, depending on your surface configuration & the type of primitive being drawn. ... 1. MSAA ... 2. Geometric / analytic ..." —— skia-discuss 官方回帖

也就是说，GPU 侧的抗锯齿（anti-aliasing）不是一个机制，而是「MSAA / 几何解析」这几套里的某一套，用哪一套要看 surface 的配置与被画的东西是什么；近年还加了 CCPR 这一条。而 CPU 侧走的是解析式的覆盖率计算—— 一套从头到尾一贯的算法。

同一串文字，一边的依据是「这个像素被覆盖了多少比例」，另一边的依据可能是「这个像素上叠了几个样本」。两边都在回答「边缘该给多少灰度」，但问的不是同一句话。这就是那 1.58% 的来路。

**图 8-13**有不抗锯齿的对照：边缘像素该给多少灰度，是两条后端各自回答的那个问题@ Wikimedia Commons · Vierge Marie（Public domain）

4.4 本章收在哪里

下面我们进入下一章。到这里，「录下来的那一侧」算讲完了：文件是无损的、自带版本号、换后端会变但只在边缘变。镜头现在推到最小的一格——那些字本身。下一章就从字体的三个开关开始。

官方依据：GPU 侧抗锯齿的多种机制见 skia-discuss 回帖；两条后端的建法与 MakeRenderTarget 的用法见 SkCanvas Creation； surface 配置如何影响 AA 的选择见参考资料第 17 条。

五、字体那侧有哪三个开关

先换到另一侧。

现在换输入。SKP 那一侧讲的是「录下来的内容」，这一侧讲的是「当场排的字」。这一章先把三个开关的官方定义列清楚，再往下两章逐个量它们各自的像素代价。

5.1 hinting、edging、subpixel

先看看这三个地方分别是什么。

字体在像素上落地时，有三个地方可以拨。它们的官方定义都很短。

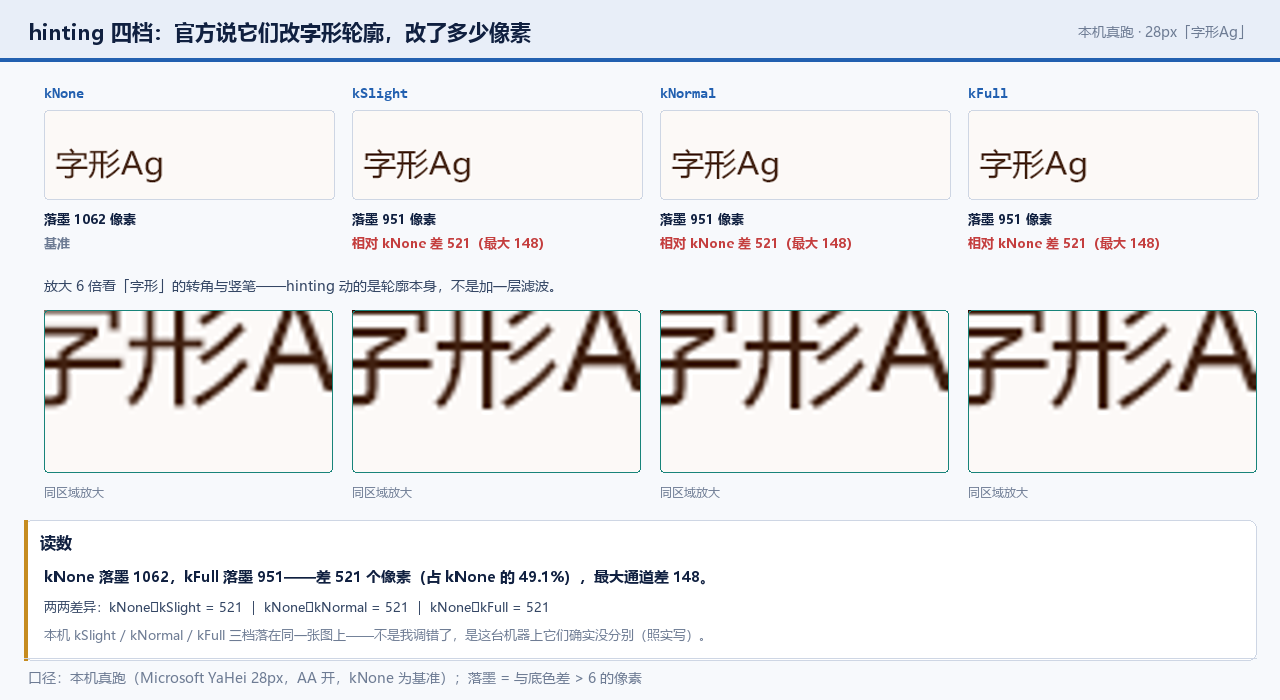

第一个是 hinting（提示），四档：

kNone,   //!< glyph outlines unchanged
kSlight, //!< minimal modification to improve constrast
kNormal, //!< glyph outlines modified to improve constrast
kFull,   //!< modifies glyph outlines for maximum constrast

（原文里 "contrast" 拼成了 "constrast"，照录。）这四行注释里最要紧的是「glyph outlines」这个词—— hinting 改的是轮廓本身，不是给已经画好的图加一层滤波。kNone 那行写的是 "unchanged"，也就是不动轮廓。

第二个是 edging（边缘处理），三档：kAlias（字形边缘没有透明像素）、kAntiAlias、kSubpixelAntiAlias。官方对第二档的描述是「glyph positioned in pixel using transparency」——用透明度来表达亚像素位置。而 setEdging 的措辞比取值本身更重要：

"Requests, but does not require, that edge pixels draw opaque or with partial transparency."

它只是请求，不是要求——后端可以不满足。这一句解释了后面两章为什么会出现「我明明设了，但看起来没变」的情况：设的是意图，不是结果。

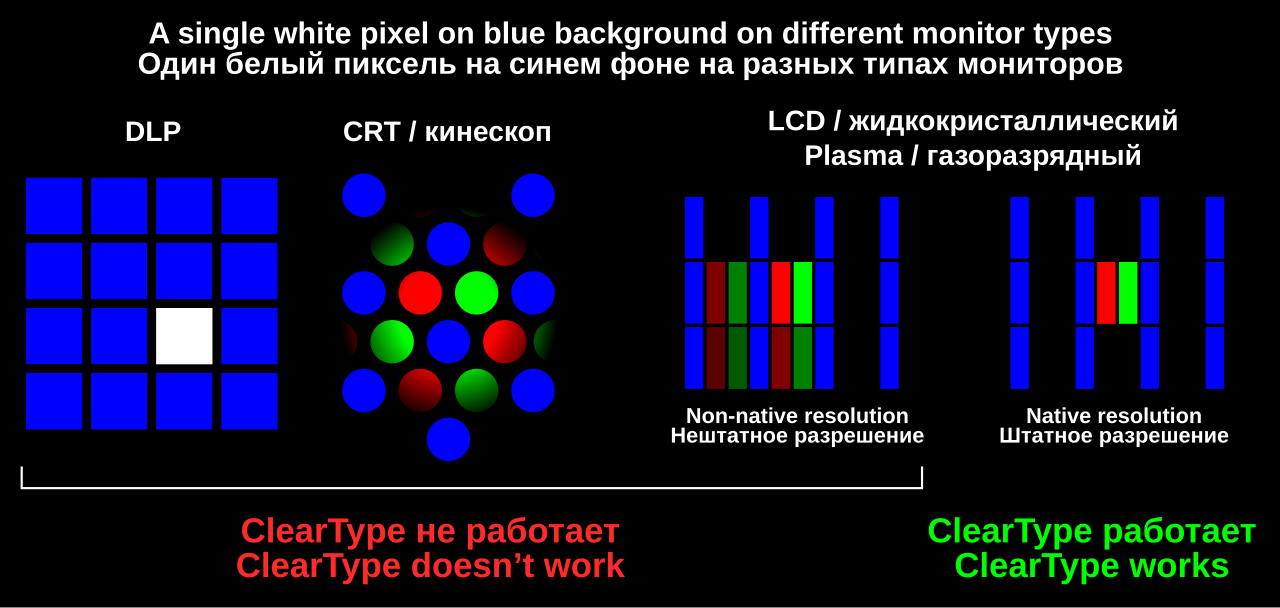

第三个是 subpixel（亚像素）开关。它管的是「字形落在像素内部的哪个位置」—— 一支笔画的位置是 10.0 还是 10.375，落在亚像素这一层。这个开关表面上看只是精度问题，代价却在第十章才显影。

字体那侧的三个开关 — **图 8-14**字体那侧三个开关的取值与官方原话摘引@ 本系列绘制

5.2 一个像素里的三个子像素

说白了，得先看一个像素在物理上长什么样。

要理解第三个开关在做什么，得先看一个像素在物理上是什么。液晶屏的一个「像素」其实由红、绿、蓝三个并排的子像素组成；当渲染器知道自己面对的是这样的屏幕时，它可以把一个像素内部的水平分辨率用满——这就是亚像素渲染的物理前提。

**图 8-15**一个像素里的三个子像素：亚像素渲染借用的那份额外水平分辨率@ Wikimedia Commons · User:Mercury13（Public domain）

官方对 edging 的描述「glyph positioned in pixel using transparency」正是建立在这件事上：字形不是只能落在整数像素边界，它可以落在某个像素内部的偏移上，代价是这个像素要按比例分配给左右的笔画。本机测到了这个代价（§7.1），也测到了它的来路（§7.3）。

5.3 还有两件相关的事：blob 不做回退，也不做复杂排版

好了，顺带说清两件容易踩的事。

顺手把两件容易踩的事说清楚，它们和「字为什么画得和想象的不一样」直接相关。

第一件：SkTextBlob::MakeFromText 的官方注释把两件事说死了——

"It does not perform typeface fallback for characters not found in the SkTypeface. It does not perform kerning or other complex shaping; glyphs are positioned based on their default advances."

不替你把缺字的字符换个字体，也不做 kerning 或复杂排版；字形位置一律按默认推进宽度排。所以在 Skia 这一层，一段带中文的文本如果没有指定中文字体，缺字的部分不会被自动补上—— 这和操作系统里那种「自动挑一个字体顶上」的行为是两回事。

第二件：SkTextBlob 本身是「immutable container」，并且源码注明它可以作为缓存条目的键，blob 被删掉时相关的缓存可以随之清理。这让「文本」在 Skia 里有了一个和「一串字符」不同的身份——它是一段已经定好位置、可以被引用计数的东西。 SKP 里那块 SK_PICT_TEXTBLOB_BUFFER_TAG，装的就是它。

5.4 本章收在哪里

下面我们进入下一章。三个开关的定义到这里就齐了，但定义看不出代价。下一章从最容易被误读的那个开始——hinting。

官方依据：hinting 四档的逐字注释见 SkFontTypes.h；setEdging 的「Requests, but does not require」见 SkFont.h； SkTextBlob 不做字体回退与复杂排版的原文见 api.skia.org · SkTextBlob；本篇引用的头文件版本见参考资料第 11–16 条。

六、hinting 到底改了多少像素

先看看它到底改了多少。

第五章说 hinting 改的是轮廓。这一章要把它量出来：改了多少、改在哪里、以及一个本机上出现的意外结果。

6.1 四档并置

先看看这次实验怎么设。

实验的设定尽量干净：同一台机器、同一个字体（Microsoft YaHei）、同一个字号（28px）、同一串字（「字形Ag」）、抗锯齿一律打开、位置一律落在整数像素上，只改 hinting 这一档。

hinting 四档并置与放大 — **图 8-16**hinting 四档并置与同区域放大：本机 kSlight / kNormal / kFull 落在同一张图上@ 本机真跑 · skia-python 144.0.post2 + GLFW（GL 3.2 / RTX 3060 Laptop）（Microsoft YaHei 28px）

读数如下：

hinting	落墨像素	相对 kNone 不同的像素	最大通道差
`kNone`	1,062	0（基准）	0
`kSlight`	951	521	148
`kNormal`	951	521	148
`kFull`	951	521	148

两两差异矩阵更直白：kNone 对另外三档分别是 521 / 521 / 521，而 kSlight、kNormal、kFull 三档彼此之间全是 0。

其中：kSlight、kNormal、kFull 三档落在同一张图上——这不是我调错了，也不是实验没做对。它说的是：在这台机器、这个字体、这个字号下，官方那三档描述里的「minimal / modified / maximum」并没有落到不同的像素上。本机只能报出「改与不改差 521 个像素」，报不出「改多少档差多少像素」。这条零结果照实写在这里，不修饰。

6.2 差异落在哪、量级多大

OK，把这两个数放进上下文里读。

521 个像素、最大通道差 148，这两个数需要放进上下文才有意义。

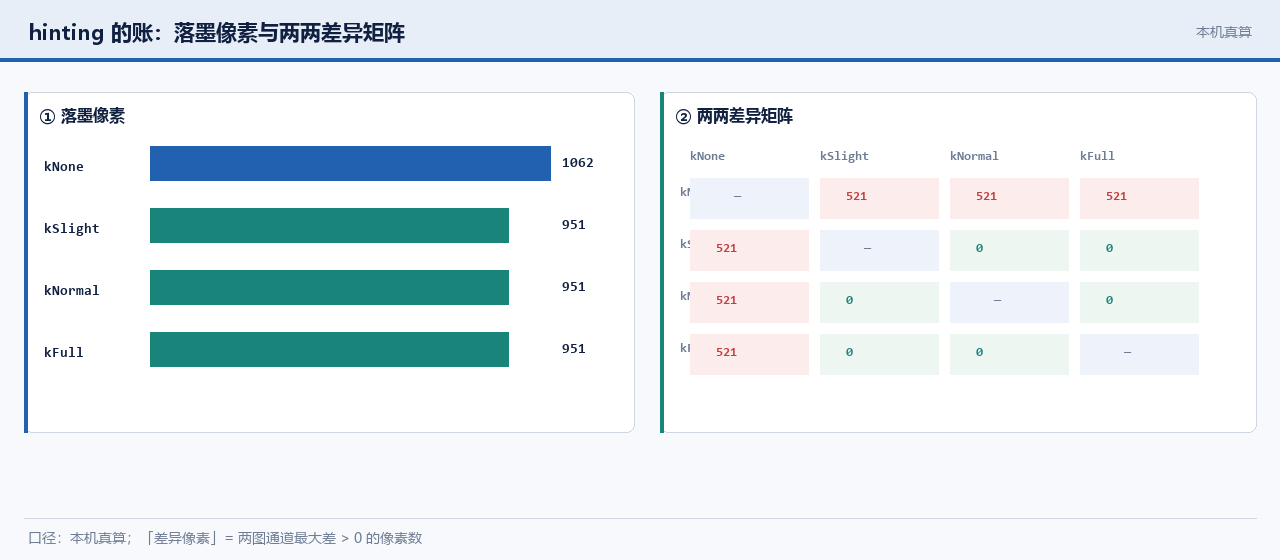

hinting 的落墨像素与差异矩阵 — **图 8-17**hinting 的落墨像素与两两差异矩阵：三档重合在矩阵上一眼可见@ 本机真算（同一份测量脚本，正文与图注同源）（落墨＝与底色差大于 6 的像素）

先看分母。kNone 的落墨像素是 1,062，改成 hinting 之后是 951。落墨像素少了 111 个，减了 10.4%。这个方向是对的：hinting 会把笔画对齐到像素网格，边缘那些「只盖住一点点」的像素更容易被抹掉—— 字形会变得更结实、更细。这与社区里那些「换后端之后字变细了」的报告方向一致： Mozilla 的 Bug 1230366 就是一个例子——macOS 上换用 Skia 后端之后，字形被报告为明显偏细，当作渲染回归处理。

再看分子。521 个像素对 1,062 个落墨像素，相当于基准图上一半的落墨像素都变了；最大通道差 148（满值 255 的 58%）说明这不是浮点误差，而是实打实的灰度重排。所以「hinting 是个微调」这个印象是错的——它是在轮廓层面动刀。官方那句 "glyph outlines modified" 在这里有了数字。

至于「多大字号以下 hinting 才明显」——官方没有给阈值。本机也不敢给：一台机器、一个字体、一档字号推不出这条线。唯一的相近表述出自 SkiaSharp（不是 Skia 本体），按取材规矩不能当官方口径引用，所以本篇不给这个阈值。

6.3 本章收在哪里

下面我们进入下一章。 hinting 动的是轮廓，代价是「字形不再严格线性」。下一章换到亚像素那一侧—— 那个开关看起来只管精度，但它买的和花的都得算。

官方依据：hinting 四档注释见 SkFontTypes.h；Typeface.getBounds 里「不考虑任何 hinting 或其它逐字号调整」的表述见 api.skia.org · SkFont；「换后端后字形变细」的社区报告见 Mozilla Bug 1230366。

七、亚像素定位买到的是什么、代价是什么

第六章量的是「改轮廓」的代价，这一章量的是「改位置」的代价。这两件事经常被混为一谈，但它们动的是完全不同的东西。

7.1 八个位置，开关两态

先看看这次怎么设计。

实验设计得比上一章狠一点：把同一个字形放在八个只差 0.125 像素的位置上，分别在「亚像素关」和「亚像素开」两种状态下渲染，然后数一件事——八个位置到底落出了几种互不相同的图。

for sub in (False, True):
    font = skia.Font(typeface, 28)
    font.setHinting(skia.FontHinting.kNone)
    font.setSubpixel(sub)
    imgs = [render(font, x=10.0 + i / 8) for i in range(8)]   # 0, 0.125, ..., 0.875
    distinct = count_distinct(imgs)                          # 互不相同的图有几张

读数是：亚像素关——八个位置只落出 3 种图，八档里只有 2 档真的动了（其余六档落在同一张图上），动的两档是整格的跳变，最大通道差 231；亚像素开——八个位置落出 8 种图，八档里 7 档都动了，最大通道差只有 100。

亚像素开关两态下的位置序列 — **图 8-18**亚像素开关两态下的八个位置序列：关时塌成三张、开时八张全不同@ 本机真跑 · skia-python 144.0.post2 + GLFW（GL 3.2 / RTX 3060 Laptop）（x 从 10.0 起每档 +0.125）

这组对照是这一章最值得看的一张。它把两个开关的差别说成了一句人话：

关掉亚像素，位置信息被四舍五入吃掉了。0.0 到 0.875 这八个值，落到像素上只剩两三个不同的结果，而且要么不动、要么整格跳（最大通道差 231，几乎是黑与白之间的一跳）。
打开亚像素，位置信息被摊进了像素内部的权重里。八档各不相同，但每一次变化都是小步的（最大通道差 100），也就是「相邻位置之间只挪一点点灰度」。

其中：注意「3 种」这个数在别的条件下会变。研究阶段用 24px 字串试的时候得到过 4 个位置落出 3 种的结果，现在用 28px 得到 8 个位置落 3 种——具体数字取决于字号与字串里各个字形的推进宽度加起来落在哪儿。所以本篇报的是「在这个设定下，关掉亚像素把八档压成三档」，而不是「关掉亚像素一定压成三档」。这条自我约束在本篇反复出现，原因只有一个：这台机器上量到的数，只能替这台机器说话。

7.2 亚像素排布的两种方向

好了，它还有一个前提。

亚像素渲染还有一个前提条件被经常忽略：它要知道屏幕的子像素是按什么顺序排的。常见的两种是 RGB（红绿蓝，从左到右）与 BGR（蓝绿红）。排列方向搞反了，字形边缘会出现彩色镶边，而画面本身看起来是「对的」，只是颜色不对——这类问题最难查。

**图 8-19**子像素的两种排列顺序（RGB / BGR）：亚像素定位要按屏幕真实方向取值@ Wikimedia Commons · Jooja（CC BY-SA 4.0）

这也解释了一件事：亚像素渲染是一种与设备绑定的优化。它不是「把字画得更好」，而是「把字按这块屏的物理结构画」。所以它只在知道屏幕排布时才有意义——本机这个实验是在 CPU 光栅表面上做的，用的是一个抽象的像素模型，没有真实屏幕的排布信息。这也是本机读数必须带条件的原因之一。

7.3 代价在哪：键位变多

言归正传，代价在哪。

买到了「八个位置八种结果」，代价是什么？

代价藏在字形缓存（glyph cache）的键里。Skia 的缓存不是按「字形」来存的，而是按「键」来存的；键的构造方式决定了同一份字形数据在缓存里能被切成几份。SkGlyph.h 里有一行注释加一行常量，专门讲这件事：

// A combination of SkGlyphID and sub-pixel position information.
kSubPixelPosLen = 2u,

其中：SkPackedGlyphID 把「字形 ID」与「亚像素位置」拼在一起当键。每个轴用 2 位来存位置，也就是每轴 4 档；两个轴合起来，同一个字形最多能对应 16 种不同的键。键不一样，缓存里的条目就不一样，同一份轮廓数据会被重复存上多份。

**图 8-20**字形缓存的键怎么变多：字形身份加两轴亚像素位置，一个字形最多 16 种键@ 本系列绘制

这一句话把亚像素的代价说透了：打开亚像素买到的「位置精度」，付的钱是「键空间乘 16」。关掉亚像素的时候，一个字形在缓存里通常只有一种形态；打开之后，它可能以十六种不同的键各占一格。而且这笔账不是一次性的——它不是「多存一份就完了」，而是每多一个字形、每多一个字号、每多一个变体，都要再乘一次。第十章会把这个乘数和缓存的总量上限放在一起，算清楚一段普通中文能在多快的时间里把它顶满。

7.4 本章收在哪里

下面我们进入下一章。到这里，「位置」这条线量完了：关掉它会把位置吃掉，打开它要按 16 份来存。下一章回到「字号」这条更常见的线上——字号变了，度量和像素各怎么变。

官方依据：SkPackedGlyphID 与 kSubPixelPosLen = 2u 的注释见 SkGlyph.h； setSubpixel / setHinting 的取值见 api.skia.org · SkFont； Python 绑定侧的字体接口见 skia-python · skia.Font。

八、字号变了，度量与像素各怎么变

前两章拨的是开关，这一章拨的是字号。这是最普通的一个参数，也是误会最多的一个：「字号翻倍，字就大了一倍」—— 这句话在度量上成立，在像素上不成立。这一章把两条线分开量。

8.1 度量那条线：严格线性

先看看度量这条线。

先量度量。用 Font.measureText 拿同一串字在不同字号下的推进宽度，再除以字号：

for size in (8, 12, 16, 24, 32, 48, 64):
    font = skia.Font(typeface, size)
    w = font.measureText("字形Ag")
    print(size, w, w / size)          # 第三列是关键

第三列在七档字号上全是一样的：3.3433。

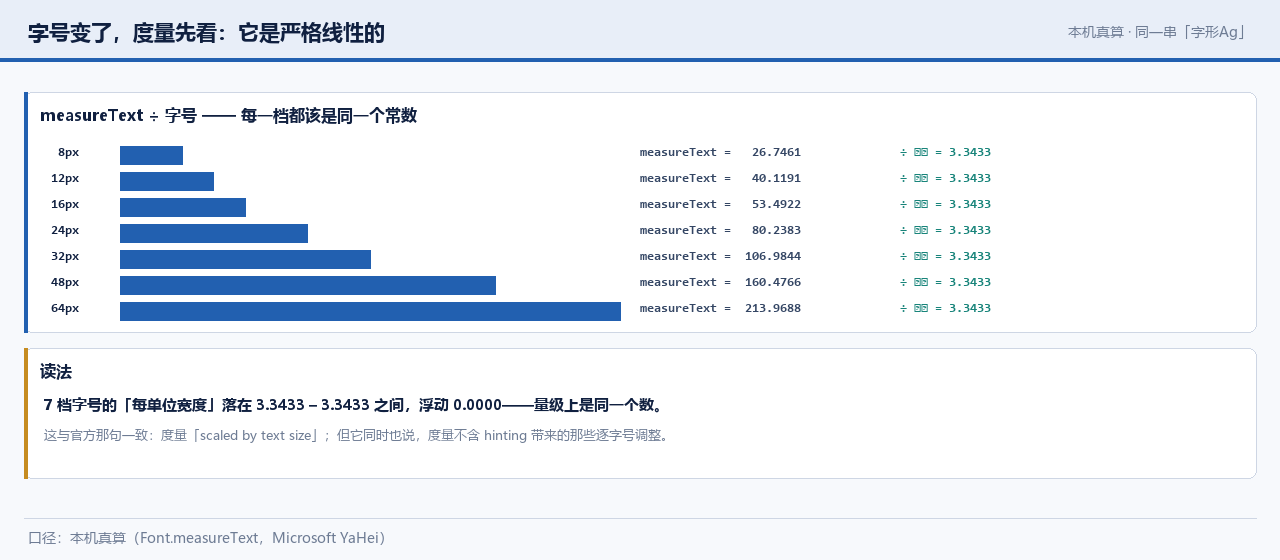

七档字号的度量线性 — **图 8-21**七档字号的度量严格线性：measureText ÷ 字号恒定 3.3433@ 本机真算（同一份测量脚本，正文与图注同源）（Microsoft YaHei）

这个数的意义在于「恒定」。8px 的宽度是 26.7461，64px 是 213.9688——比值 8.0，两边严格成比例。官方对度量的说明和这个读数对得上：「Results are scaled by text size but does not take into account dimensions required by text scale, text skew, fake bold, style stroke, and SkPathEffect.」——按字号缩放，同时明确不管倾斜、假粗、描边这些变形。换句话说，度量是一条干净的直线。

其中：3.3433 这个常数只对「这个字体 + 这串字」成立，换成别的字串当然会变。它要证的不是「有一个普适常数」，而是「同一串字、同一个字体下，度量随字号严格线性」—— 以及，后文要拿它当一个「本该如此」的参照，去对照像素那条线。

8.2 像素那条线：放大一次，就要重新算一次

好了，再看像素那条线。

度量是线性的，像素却不是。原因不在字号，在放大这件事本身怎么实现。

位图放大和矢量放大是两种完全不同的操作。位图放大是插值：新像素是从邻近的老像素加权算出来的，信息量不增加，所以放得越大越糊。矢量放大是重新光栅化：轮廓是数学曲线，放大之后重新在更大的网格上算覆盖率，新像素是算出来的，不是插出来的。

位图放大与矢量放大 — **图 8-22**位图放大靠插值、矢量放大靠重新光栅化：字号变大时新像素从哪来@ Wikimedia Commons · Fbj 与衍生作者（CC BY-SA 3.0）

这条区别决定了一件很实际的事：字号变化在 Skia 里不是一个「缩放」操作，而是一次完整的重新光栅化。把 16px 的字改成 64px，不是把一张小图拉大，而是拿同一份轮廓在一个四倍大的网格上重走一遍覆盖率计算。所以它不会变糊——但它要重算的东西，比「把小图放大」多得多。

官方的 Typeface.getBounds 里还有一句可以直接接上：「This may be conservatively large, and will not take into account any hinting or other size-specific adjustments.」——逐字号的调整这件事是被明写出来的。这句话就是前一章 hinting 的伏笔：hinting 不是一个全局开关，它是按字号做的一套调整。

8.3 本章收在哪里

下面我们进入下一章。到这里，度量线性、像素不线性，两条线都摆出来了。下一章把这两条线和 hinting 放在一起，回答一个更刁的问题：hinting 为什么会让「缩放」这件事变得不可靠。

官方依据：getMetrics 的「scaled by text size」与 getBounds 的「不考虑任何 hinting 或其它逐字号调整」见 api.skia.org · SkFont；逐字号调整与 SurfaceProps 的关系见 SkSurfaceProps.h；度量接口在绑定侧的对应物见 skia-python · skia.FontMetrics。

九、hinting 与「线性性」到底是什么关系

先看看问题的形式。

这一章要把第八章那两条线合起来用。问题的形式是这样的：如果我有一张 12px 的图，把它放大一倍，能不能当作 24px 的图用？如果能，引擎就省掉了重新光栅化的开销；如果不能，那「缓存一张小图、需要时拉大」这条优化路线在字体上就走不通。

9.1 半缩对齐：一个能区分两种说法的实验

说白了，就是把两张图叠起来比。

实验的做法很直接：12px 直接渲染一张图；24px 也渲染一张，然后把它缩回一半。两张图逐像素比—— 如果线性成立，二者应该几乎重合；如果不成立，差异像素数就会冒出来。

a12 = render(font_12px, w=260, h=48)                       # 12px 直接画
a24 = render(font_24px, w=520, h=96)                       # 24px 画
small = bilinear_resize(a24, (260, 48))                    # 缩一半
diff = count_pixels(|a12 - small| > 8)                     # 差异像素数

读数是：hinting = kNone 时 285 个差异像素（平均通道差 0.71，最大 115）；hinting = kFull 时 320 个（平均 1.71，最大 205）。

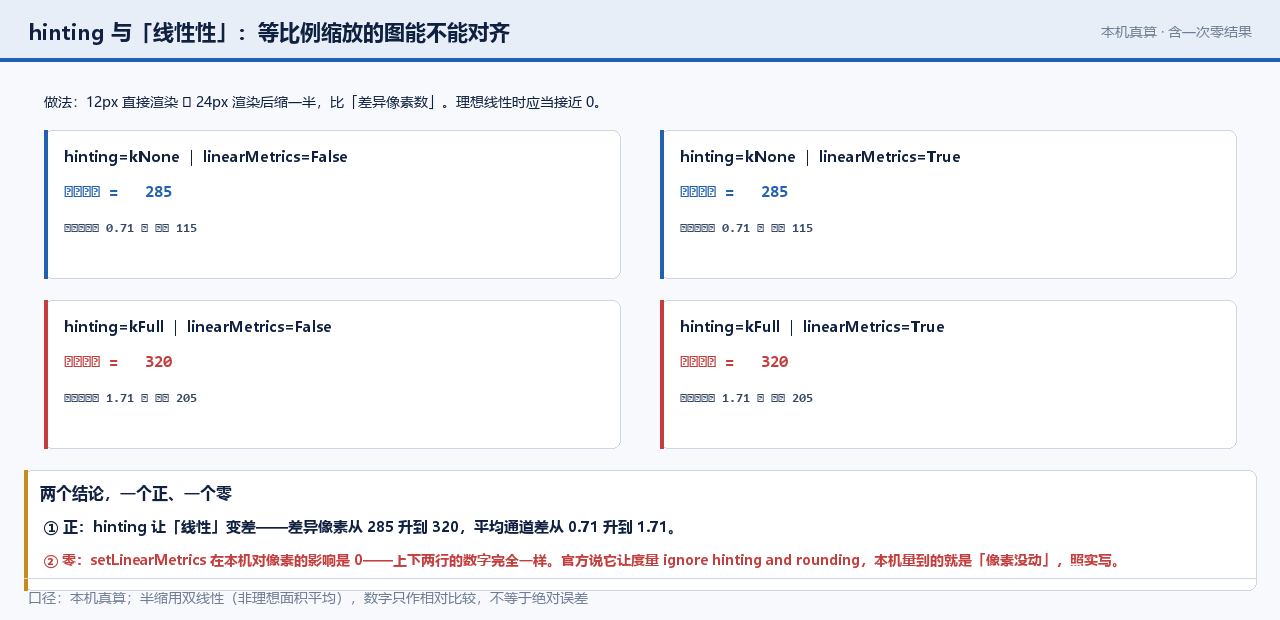

**图 8-23**半缩对齐实验：hinting 让「缩放替代重绘」更不成立，右下含一次零结果@ 本机真算（同一份测量脚本，正文与图注同源）（半缩用双线性，数字只作相对比较）

OK，两个方向都能读出来。

两个方向都能读出来。差异像素数从 285 涨到 320——涨的不多，只有 12%；但平均通道差从 0.71 涨到 1.71，涨了 1.4 倍，最大通道差从 115 涨到 205。也就是说，hinting 让「差得不多的像素」变成了「差得挺多的像素」：它把差异从「边缘上的细碎抖动」推成了「整片灰度重排」。

这正是社区那篇「为什么 Android 上缩放时文字会抖」文章在讲的事——hinting 破坏了文本的线性性，于是缩放动画里字形会一跳一跳。那篇文章的可信度不错（Wear OS 团队内部的调研，致谢了 HarfBuzz 与 Skia 团队），但它完全没有 SKP、没有跨后端、也没有缓存机制，只有症状。本篇在这里把它量化了。

其中：这条读数有一个方法学前提必须写明——半缩用的是双线性插值，不是理想的面积平均。所以 285 与 320 这两个数只能相对比较（同一个缩放口径下，hinting 开与关谁更差），不能当绝对误差读。换一种缩放算法，两个数都会变，但「hinting 让差异变大」这个方向仍然是可复核的。

9.2 一个零结果：setLinearMetrics 对像素没影响

先看看官方是怎么说的。

官方对 setLinearMetrics 的说明是：「For outline fonts 'true' means font and glyph metrics should ignore hinting and rounding.」 ——听起来像是「打开它就能拿到不受 hinting 干扰的度量」，很容易被读成「打开它渲染会更规整」。

本机把四种组合都跑了一遍：hinting（kNone / kFull）× linearMetrics（False / True）。读数：

hinting	linearMetrics	差异像素	平均通道差	最大通道差
`kNone`	False	285	0.71	115
`kNone`	True	285	0.71	115
`kFull`	False	320	1.71	205
`kFull`	True	320	1.71	205

上下两行的数字完全一样。也就是说：在这台机器上，setLinearMetrics 对渲染出来的像素影响是 0。

其中：这是一个零结果，它照样是结果。它说的是：setLinearMetrics 管的是度量侧的行为（让度量忽略 hinting 与舍入），不是像素侧的行为（不改轮廓怎么画）。所以不能把它写成「改善了渲染」—— 这句话不是谦虚，是本机量到的。要拿到「不受 hinting 影响的渲染」，得改的是 hinting 那一档，不是这个开关。

9.3 度量线性了，像素却不线性

好了，再换个角度检查一遍。

第九章开头那个问题——「小图拉大能不能顶替重绘」——还可以从另一个角度检查。第九章 9.1 是从「缩」的方向看；其实从「放」的方向看会更清楚：字号变大时，落墨像素按什么规律涨？

本机把七档字号的落墨像素也记了下来：8px 130 个、12px 254 个、16px 395 个、24px 798 个、32px 1,320 个、48px 2,648 个、64px 4,419 个。

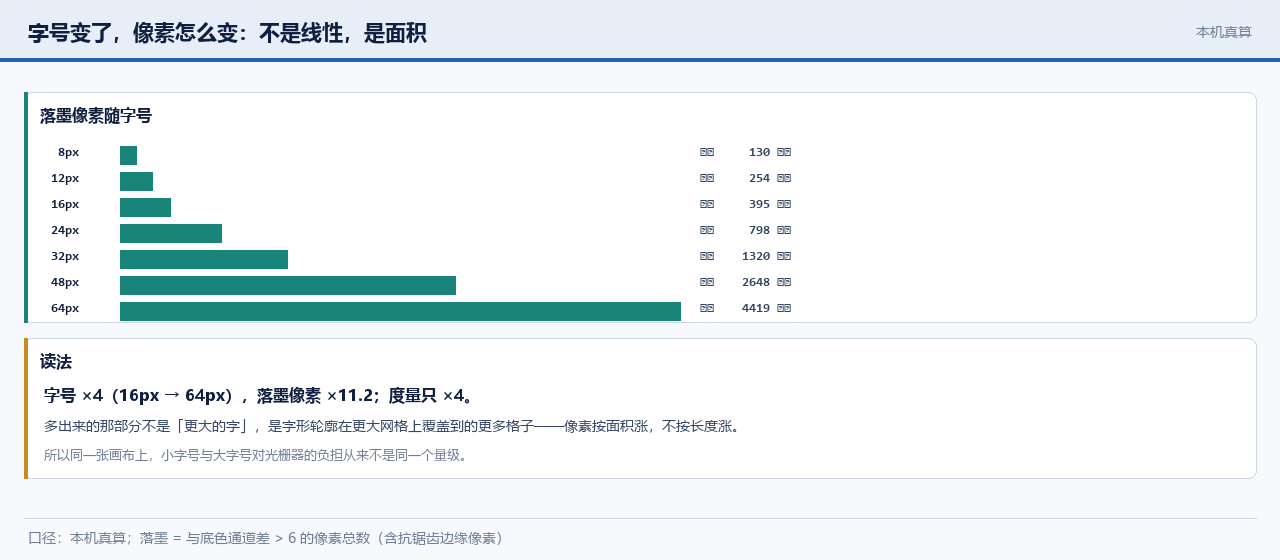

**图 8-24**落墨像素随字号的变化：度量乘四，像素乘十一倍多@ 本机真算（同一份测量脚本，正文与图注同源）（16px 395 个 → 64px 4,419 个）

取两头看：字号从 16px 到 64px 是 4 倍，落墨像素从 395 到 4,419 是 11.2 倍。而同一个区间里，度量只老老实实乘了 4（3.3433 × 16 到 3.3433 × 64）。

这就把「两条线」说死了：

度量按长度涨（一维），所以随字号线性；
落墨像素按面积涨（二维），所以涨得更快——而且实际比 4² = 16 倍还低一点，因为笔画有粗细下限、边缘的覆盖率也有取整，大字号下这些「折扣」占比更小。

所以「字号翻倍，字就大了一倍」这句话，对度量成立，对要画的像素数不成立。同一张画布上，小字号与大字号给光栅器的负担从来不是同一个量级——这一点在移动端排版里是实打实的开销。

9.4 本章收在哪里

下面我们进入下一章。「位置」和「字号」两条线都量过了，它们最后都汇到同一个地方：字形缓存。下一章把这个账算清楚——上限是多少、一段文字能产生多少键。

官方依据：setLinearMetrics 的「ignore hinting and rounding」见 SkFont.h；「缩放时文本抖动」的社区调研见 halilibo · Why text gets jittery when scaled on Android；另一个方向的同类症状（换后端后字形偏细）见 Mozilla Bug 1230366。

十、字形缓存为什么会被撑爆

言归正传，把前面几章的账合成一本。

前九章攒下的东西，这一章要合成一个账。因为「亚像素」和「字号」这两条线，最后都会落到同一张表上：缓存条目的键。

10.1 两个上限，和一条乘法

言归正传，先把两个上限摆出来。

缓存这一侧，官方给的是硬上限，逐字可查（SkStrikeCache.h）：

SK_DEFAULT_FONT_CACHE_COUNT_LIMIT  =  2048        // 条数上限
SK_DEFAULT_FONT_CACHE_LIMIT        =  2 * 1024 * 1024   // 字节上限（2 MB）

然后接上一台乘法。§7.3 已经拿到了乘数：SkPackedGlyphID 的 kSubPixelPosLen = 2u，每个轴用 2 位存亚像素位置，也就是每轴 4 档；两个轴合起来，同一个字形最多对应 16 种键。

缓存上限与键位的乘法 — **图 8-25**缓存的两个上限与键位的乘法：撑满条目上限只需 128 个不同字形（本格为推算）@ 本机真算（同一份测量脚本，正文与图注同源）

两个数一除，结论就出来了：

其中：2048 ÷ 16 = 128。也就是说，只要一段文字里有 128 个不同的字形，光靠「同一个字形在不同亚像素位置上的变体」，就能把缓存的条数上限占满。而 128 个不同汉字，在中文里大约是一两句话的量。这就是「亚像素定位会让缓存条目变多」的机制级来路—— 不是感觉上变多，是键空间直接乘了 16。

这一格是推算，不是实测。本机绑定没有暴露 strike cache 的统计接口，所以「实际条目数」这个量本篇拿不到。能坐实的只有两件事：乘数（2 位每轴，来自源码）与上限（2048 / 2 MB，来自源码），中间那一步乘法是本篇自己做的。把它标成推算而不含糊过去，是因为这两个数的量级差太悬殊——一个说「一两句话就能顶满」，一个可能说「其实还早」，不该让读者以为这是量出来的。

顺带说清一件事：缓存的清理粒度比条目本身大。源码里 SkTextBlob 被注明可以作为缓存条目的键， blob 被删掉时相关的缓存可以随之清理（§5.3）。也就是说，缓存的寿命不完全由「用了多久」决定，也由「引用它的那段文本还在不在」决定。这条线索在本篇只记下来，不展开——它需要另一套实验才能量。

10.2 本章收在哪里

下面我们进入下一章。到这里，本篇想量的事基本量完了：SKP 的字节账、往返的无损性、换后端的 1.58%、三个开关的像素代价、字号两条线、以及缓存那一笔乘法。最后一章要把镜头拉开，逐条交代这套方法测不了什么。

官方依据：两个缓存上限见 SkStrikeCache.h；SkPackedGlyphID 与 kSubPixelPosLen 见 SkGlyph.h； strike 规格与键的构成见 SkStrikeSpec.cpp； blob 作为缓存键的说法见 api.skia.org · SkTextBlob。

十一、这套方法测不了什么

先看看这一章的规矩。

这一章是「自跑」类文章的固定收尾：把给不出数字的量逐条列出来，并给原因。理由很简单——不用能测的量去近似不能测的量，是这类文章唯一值得坚持的纪律。

11.1 能测与测不了

本机能测的（都在前文出现过）：

SKP 的字节账与往返一致性：§1.2 的 333 字节、§2.2 的五个数量级、§2.3 的 ±355 字节差值；
同一份 picture 的两条后端回放差：§4.1 的 2,070 / 131,072 = 1.58%，以及 §4.2 的差异位置；
hinting 与亚像素的像素级对照：§6.1 的 521 个差异像素、§7.1 的「八档塌成三档」；
头部版本号的读取闸门：§3.2 的 [82, 109] 闭区间，以及 cull rect 可任意改写。

本机测不了的（逐条给原因）：

真·旧版本 SKP 文件能不能读：手上没有旧版本 Skia 产出的真实样本。§3.2 测的是闸门端点，不是旧文件本身；
strike cache 的实际条目数：Python 绑定没有暴露统计接口。§10.1 给的是推算；
跨后端的片元级证据：没有抓帧工具。差异只能停到「哪些像素」，停不到「哪一次着色调用」；
Graphite 上的回放行为：绑定里没有 MakeDawn，跑不起来；
跨机型、跨驱动、跨平台的结论：全篇读数来自一台机器、一块显卡、一个驱动版本。

为什么不做这五件事，比「测不了」本身更重要。前四件都有一条共同的性质：它们能测的量与想测的量之间隔着一个不可忽略的近似。比如，「用 CPU 侧的光栅化种类数去代表缓存条目数」听起来顺，但 §7.1 已经量到了这个数会随字号和字串浮动；「用像素差去代表片元差」听起来顺，但 §4.2 已经说了前者是能算的、后者是要抓帧的。把它们混起来，读数就会变成「看起来很硬的软数字」——这才是自跑类文章最该防的错。

其中：这里有一条判断可以带走——当一个量给不出数字时，给原因，不给估算。估算不是不能给，但必须像 §10.1 那样标死「这是推算」，并且把推算用的两个输入项（乘数与上限）都摆出来让人复核。

11.2 本章收在哪里

下面我们进入下一章。能测的、测不了的，都摆在桌面上了。最后用三句话把这一篇收住，再把题域让出去。

官方依据：Python 绑定未暴露的接口可由 skia-python · skia.Picture 与 skia.Font 两个参考页逐个核对； GPU 侧「用哪一套 AA 要看 surface 配置」的原文见 skia-discuss 回帖；本节引用的打包工具与调试器见参考资料第 30–32 条。

十二、边界回指与预告

好了，用三句话收住这一篇。

这一篇只做了三件事，用三句话收住。

第一句给 SKP：它录的是命令，所以它是无损的；但它把字体一起带走了，所以它是重的。一份中文字串的 19.7 MB 与一份矩形的 173 字节，差的不是画面复杂度，是那台机器上的那份字体。这条账把「SKP 是不是一个好的交付格式」这个问题拆成了两半——保真度不是问题，体积与字体依赖才是。

第二句给回放：同一份文件换后端会变，变的那 1.58% 全在边缘。两篇「自跑」量到的比例落在同一个量级上，说明这个差是两条后端之间稳定的差异，而不是某次运行的噪声。再往回追一层，差异的根在抗锯齿的依据不同：一条路算覆盖率，一条路可能叠样本。

第三句给字体：几个开关的代价都不在「画得快不快」，在「同一份结果要不要重算」。 hinting 动轮廓（§6.1 的 521 个像素），亚像素动位置（§7.1 的「八档塌成三档」），字号动的是「要重算多少格」（§9.3 的 11.2 倍）。这三件事共同解释了同一个现象：在字体这一层，「把一张图缩放着用」是一条走不通的路。

把题域让出去之前，先标清这篇的两条自我约束。其一，零结果也是结果：§6.1 的三档重合、§9.2 的 zero 影响，都照实写了，没有换成「理论上应该有差别」。其二，同一个数必须能追溯到它的来源：本篇所有读数都落在同一份读数文件里，正文与图注里的数字都以它为准——这样任何一条读数对不上时，能立刻知道是正文写错了还是图注写错了。

下面我们进入下一篇。

下篇预告：第九篇换一个引擎——Vello。它走的是另一条路：GPU compute 加 sparse strips 与 prefix-scan，把「哪些像素要填」变成一份可以直接并行处理的条带清单。第八篇量到的那些「边缘上必然对不齐」的差，在 Vello 那条路上会变成什么样，是下一篇要看的事。

官方依据：本篇所有机制性结论的出处见参考资料第 1–18 条；本机读数所依赖的绑定与建面方式见第 25–27 条；外部示意图的来源与许可见第 38–47 条。

参考资料

本篇配图三类：外部示意图取自 Wikimedia Commons（图注标作者与许可）；本机真跑/真算的读数图由本篇测量脚本产出（图注写明口径）；自绘图为本系列绘制，走 styles/qianmo/palette.json 色板单源。

站点链接：技术博客页

下篇预告：下一篇换一个引擎——Vello 走的是 GPU compute 加 sparse strips 与 prefix-scan，把「哪些像素要填」变成一份可并行处理的条带清单。

本文由@溯光出品，转载请注明出处。本文同步发布于公众号与个人博客。

With Best Wishes.
