字形光栅化：字形数据组织、blob 与 CJK

本文由@溯光 出品，转载请注明出处 站点链接：技术博客页 ｜ 公众号：溯光的图形笔记

屏幕上的字，看起来和一条矢量路径没什么两样——都是轮廓，都要抗锯齿，都要变成像素。但从工程角度看，它们差得很远：一条路径是我们画出来的，一个字形是别人预先存在字体文件里、我们再取出来的。取出来的过程里有一整套数据组织、度量、缓存与平台分叉，而这些恰恰是「排版问题最后常常落在字体回退上」的根。这一篇就钻这一层。它接在上一篇（《矢量引擎核心：贝塞尔细分、tessellation、analytic AA 与 coverage》）后面：上一篇讲的是「一条路径怎么变成像素」，这一篇换一种输入，讲字是怎么变成可绘制的东西的。

系列文章写作风格说明

• 术语双语：首次出现的核心术语写成「中文（English）」，后文可只用英文；
• 结论带读数：凡是「更快/更准」的说法，绑定本机实测数字或官方原文常量；
• 凡引必注：源码常量给文件与版本，官方文档给链接，本机实测给环境与命令；
• 本篇不涉及（边界见 0.3）：曲线细分与覆盖率算法（上一篇已讲透）、GPU 后端的 op 组织与 paint 落地、Graphite 内部机制、Vello 的完整流水线、文本排版的完整规则（只讲到 shaping 边界为止）；
• 篇幅规划：每篇 16,000 至 20,000 汉字、10 章左右，每章 1,400 到 2,300 字。为什么字形这一层值得单独开一篇。它是「图形」与「文字」两条线的交点，而这个交点上的知识两边都不完整：图形工程师懂扫描线与覆盖率，不清楚字形数据怎么组织；排版工程师熟 OpenType 表结构，不清楚数据进来之后怎么被缓存与光栅化。于是同一个问题常被两边推给对方——「显示不对」归排版，「字形太慢」归渲染。本篇把这条链一次走通。本篇配图三类：外部示意图取自 Wikimedia Commons（图注标作者与许可）；本机自跑实截由 skia-python 144.0.post2 生成；自绘图为本系列绘制，走 styles/qianmo/palette.json 色板单源。

全系列内容总览

1. 【2D 矢量引擎深挖】（一） 2D 矢量引擎全景：五款引擎各在哪个生态
2. 【2D 矢量引擎深挖】（二） Skia 架构：SkCanvas API 分层 + CPU(Raster) vs GPU backend
3. 【2D 矢量引擎深挖】（三） 矢量引擎核心：贝塞尔细分、tessellation、analytic AA 与 coverage
4. 【2D 矢量引擎深挖】（四） 字形光栅化：字形数据组织、blob 与 CJK
5. 【2D 矢量引擎深挖】（五） Skia GPU backend：覆盖 approach 与 instanced tessellation
6. 【2D 矢量引擎深挖】（六） Graphite：Skia 新一代 compute 后端
7. 【2D 矢量引擎深挖】（七） 自跑一：Skia 路径 CPU vs GPU 与 overdraw 可视化
8. 【2D 矢量引擎深挖】（八） 自跑二：SKP 回放与字体渲染差异
9. 【2D 矢量引擎深挖】（九） Vello：GPU compute 矢量引擎的 Sparse Strips 与 prefix-scan
10. 【2D 矢量引擎深挖】（十） 自跑三：Vello GPU、CPU、Hybrid 三路对比
11. 【2D 矢量引擎深挖】（十一） 与 Godot 2D、Cairo、Rive 对照，以及与 Android 显示栈、VFX 的交叉索引

相关资源链接

• 系列主题的坐标系（第一篇）：【2D 矢量引擎深挖】（一） 2D 矢量引擎全景
• 上一篇（路径到像素）：【2D 矢量引擎深挖】（三） 矢量引擎核心：贝塞尔细分、tessellation、analytic AA 与 coverage
• 本篇引用最密的两个源码文件：SkGlyph.h ｜ SkScalerContext.cpp
• 本篇本机自跑用的绑定：skia-python 发行页

本篇只回答三件事

先来看看这一篇要回答的三个问题。

0.1 全篇知识地图：三个问题，一条动线

字形这一层的问题可以收成三句：第一件：字形从哪来。我们手上是字符（character），引擎要的是字形（glyph）。中间那次映射由 cmap 表完成，而映射失败时不会报错，只会给你一个 glyph 0——这个默认值的存在，解释了为什么缺字最终表现成「一个方框」而不是一段空白。第二件：字形长什么样。字形在字体文件里不是一条现成的路径，而是一串增量坐标加一串 flag 位：glyf 表里每个点的坐标是相对前一点的 delta，是否短、是否与上一点相同，全靠 flag 里的三个 bit 表达。二次曲线与三次曲线在同一个文件里可以共存，复合字形还能把别的字形拼起来用。第三件：怎么变成可绘制的东西。引擎算一个打包键（字形 ID 加子像素位置，共 20 位）去缓存里查；查不到才让平台后端光栅化，结果按五种形态之一存下来。

这条动线里有一个反复出现的结构：引擎把「难的部分」交给平台，自己只做编排与缓存。Skia 在这件事上非常坦白，我们第一节就来看它的原话。

0.2 一句话说清「字形不是路径」

好了，先把一句话的结论放在这里。一条路径是我们构造的：控制点、曲线段、填充规则，全在手里。一个字形是取来的：字符 → 字形 ID 是一次查表；字形 ID → 轮廓是一次解析；轮廓 → 位图是一次光栅化。三步里每一步都可能失败，而失败的方式都指向同一个入口——字体回退（font fallback）。这就是为什么「字显示不出来」这件事，在工程上很少是「渲染错了」，绝大多数是「根本没找到这个字形」。第 1 节先把这条链拆开。

0.3 边界：本篇不涉及什么

边界不是客套——它防的是两篇文章讲同一件事又都讲半截。前序篇目已经占了不少地，我们一块块让出去：

• 曲线细分、tessellation、覆盖率与解析 AA：属 ep03（上一篇），本篇只引用不复述。字形轮廓同样要吃那套算法，但那是上一篇的事。
• GPU 后端的 op 组织与 paint/surface 落地：属 ep05。
• Graphite 内部机制：属 ep06，本篇只在最后一句立它与 Ganesh 的分界。
• Vello 的完整流水线：属 ep09，本篇只用它的 glyph_run 与 ImageCache 一句。
• 字形光栅化的数学内核（扫描线怎么放、覆盖率怎么算）：属 ep03，本篇讲的是字形这一层特有的组织方式。
• 文本排版的完整规则：双向文本、断行、行内盒模型只讲到「shaping 的边界」为止，因为再往后是排版引擎的领地。

0.4 证据来源与可复现方式

本篇证据分两类。本机自跑：环境 skia-python 144.0.post2（对应 Skia m144），代码在 pixel-raster-dev 仓 exp/font/ 下，标「本机自跑」的图都附关键读数。可引用的源码常量与规范原文：格式为「文件路径 + 常量名或注释原文」，链接见文末参考资料。另有一条检索结论：Commons 上没有对位「引擎内部机制」的示意图（Category:TrueType、Category:Font rendering、Category:Vector fonts、Category:Signed distance field、Category:Font formats 均返回 0 个文件），故机制示意全部是本机实截或本系列自绘。

本章的术语定义与边界声明见 Skia — Tips & FAQ；让出的题域见 ep03 原文。

0.5 本章收在哪里

下面我们进入第一阶段。这一篇的线索是「取」：字符是索引，字形是数据，缓存是取的方式。

一、字符怎么变成字形

下面我们进入第一阶段：字符是怎么变成字形的。

1.1 第一步是一次查表

先来看看第一次查表发生在哪里。字符到字形的映射由字体文件的 cmap（character to glyph mapping）表完成。它把字符码映射到默认字形索引（glyph index），而这里有一句必须记住的规范原文：未映射的字符一律映射到 glyph 0，也就是 .notdef 那个「缺字方框」[17]。

Skia 侧的入口是 SkTypeface，它的类注释写着它「specifies the typeface and intrinsic style of a font」，并且不可变、可跨线程共享[2]。查表接口是：

// 【SkTypeface】字符到字形的三个入口（skia/include/core/SkTypeface.h）
sk_sp<SkTypeface> face = ...;

// 【1】单个字符查询：注释原文「If the unichar is not supported, returns 0.」
SkGlyphID g1 = face->unicharToGlyph(0x6C49);   // 汉

// 【2】批量查询：UTF-8/16/32 三种编码都可
SkGlyphID glyphs[8];
size_t n = face->textToGlyphs(text, bytes, SkTextEncoding::kUTF8, {glyphs, 8});

// 【3】批量 unichar 查询
face->unicharsToGlyphs({unis, unisLen}, {glyphs, 8});

下面对这三个入口特别说明：返回值 0 是正常返回值而不是错误码。「不支持就返回 0」这句注释的分量在于，调用方无法从返回值区分「这个字符的字形恰好是 0 号」与「这个字符根本没映射」——虽然按规范前者不会发生（glyph 0 按定义保留给 .notdef），但在写容错逻辑时这一点必须心里有数。字形的数量由 countGlyphs() 给出，坐标系统的尺度由 getUnitsPerEm() 给出——这两个数决定了后面所有的缩放计算。

1.2 字形不只有轮廓：度量也是字形的一部分

初学者容易把字形等同于轮廓，但一个字形实际上是轮廓加一整套度量：横向推进量（advance width）、左侧边距（left side bearing，lsb）、右侧边距（rsb）、以及包围盒。

hmtx 表存的就是这些。规范给了一条可核算的关系式：

rsb = aw − (lsb + xMax − xMin)

其中 aw 是 advance width，xMax/xMin 来自字形头部的包围盒。同一张表还定义了 phantom points（幽灵点）的初值：pp1 = xMin − lsb，pp2 = pp1 + aw [18]。

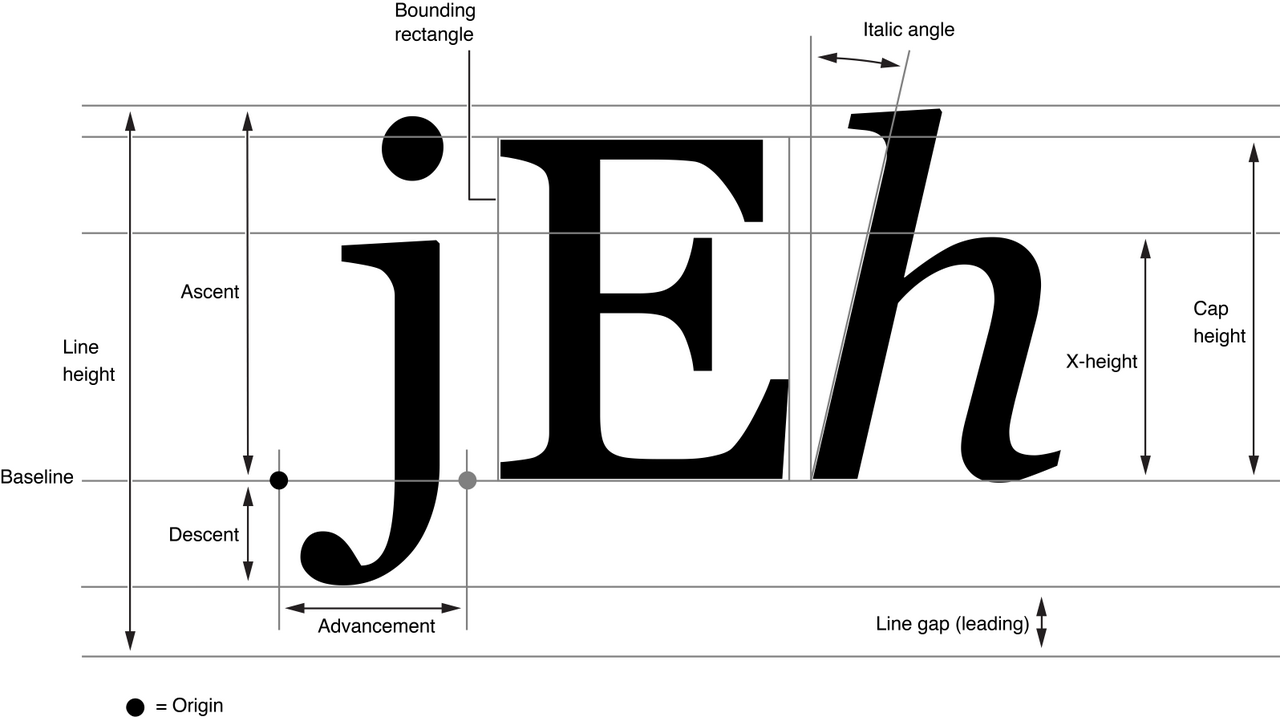

为什么这几个量值得单独画一张图：因为它们解释了「同样的字形，为什么不同字体排出来的行宽不一样」。光栅化只管把轮廓变成像素，行宽是度量算出来的——两者不共享同一套数据，这也是「看起来对齐了但间距不对」这类问题的来源。

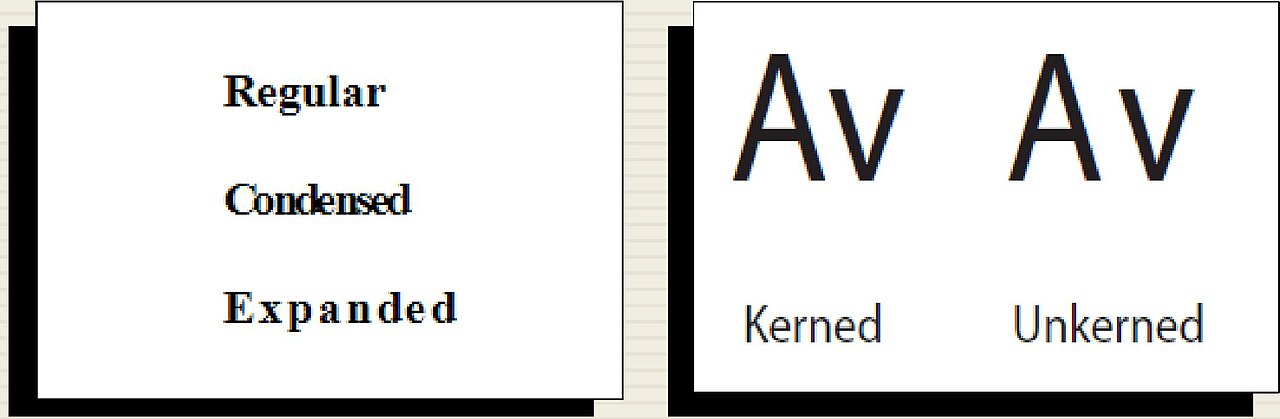

1.3 字距是另一张表，而且引擎不替你做

字距调整（kerning）由 GPOS/kern 一类的表描述。Skia 不主动做复杂 shaping，SkTypeface 只提供了一个成对调整的接口：

// 【SkTypeface】成对字距：返回值语义为 false 时「no kerning should be applied」
bool ok = face->getKerningPairAdjustments(glyphIDs, adjustments);

下面对这句注释特别说明：它把「有没有字距」与「字距是多少」分开表达——返回 false 不表示失败，而是表示这一对字形之间没有调整。真正做 shaping 的是上层（通常是 HarfBuzz），我们第 8 节讲 blob 时会回到这条边界。

值得再看一眼这张表的归属：它既不在轮廓里，也不在 hmtx 的 advance width 里，而是一张独立的两两对照表。所以「两个字形摆到一起要挪多少」这件事，引擎必须先知道要把哪两个字形摆到一起——这正是它只能交给 shaper 的原因。

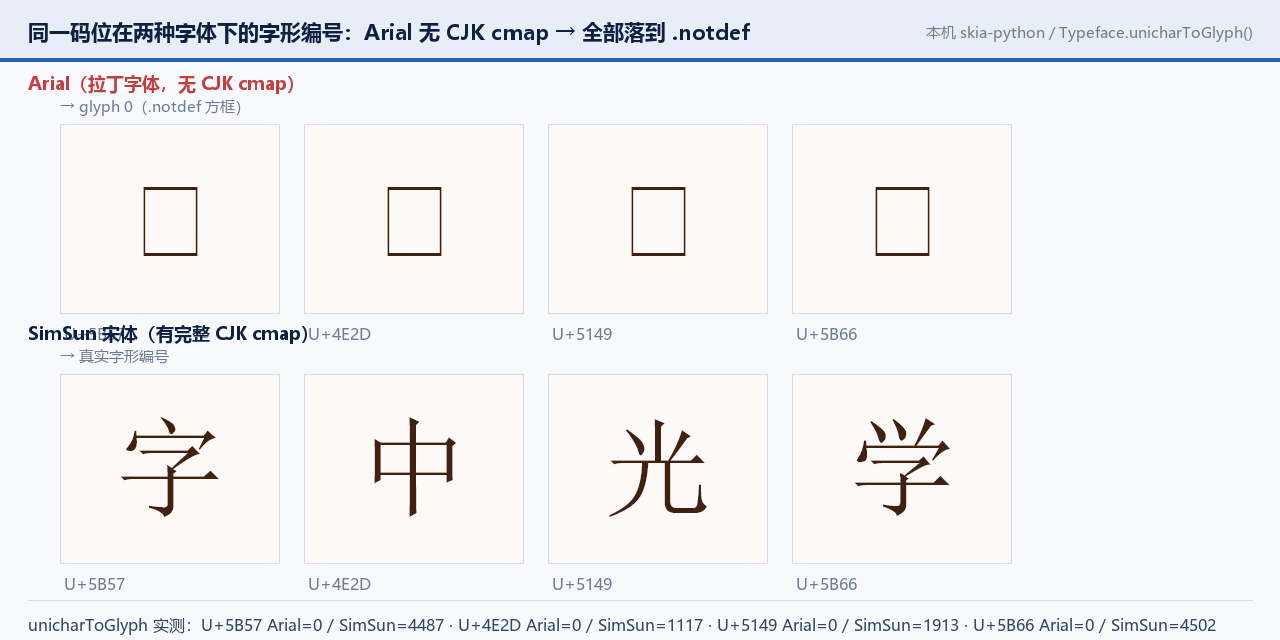

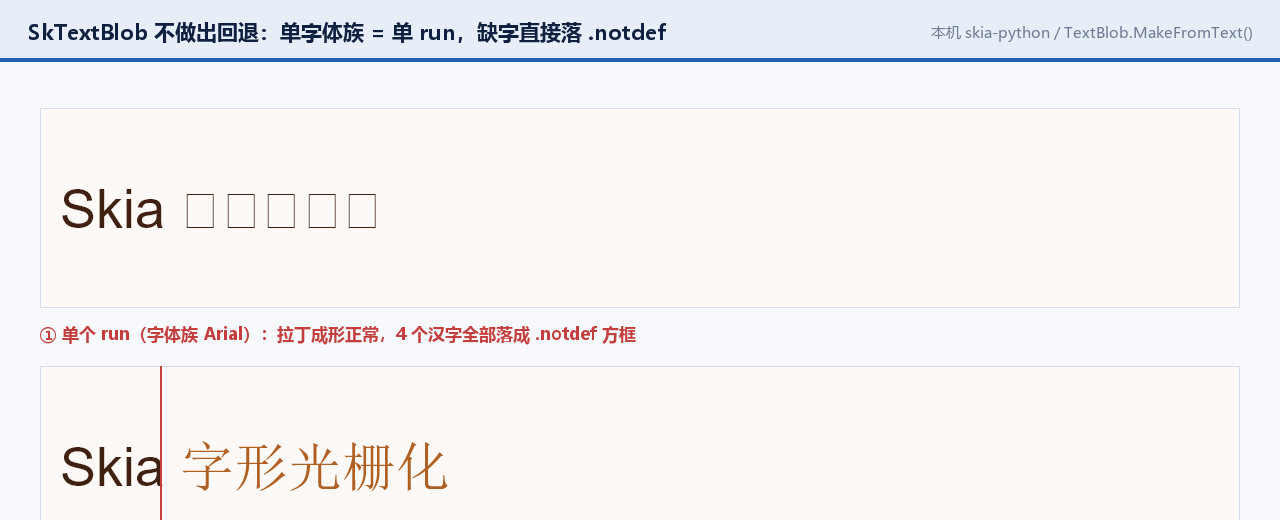

1.4 缺字：一次映射失败是怎么变成方框的

下面我们看一次映射失败是怎么发生的。把 1.1 的三条事实串起来：cmap 未映射落 glyph 0；unicharToGlyph 不支持返回 0；SkTextBlob::MakeFromText 明确不做字体回退（原文：「It does not perform typeface fallback」）[9]。三者叠加的结果就是：如果你用的字体没有这个字符，而你又没有手动准备回退链，那么你会看到一个 .notdef 方框，而不是一段空白。

回退链必须由上层提供。Skia 的 Paragraph（skparagraph 模块）提供了两个查询接口来暴露这个问题：

// 【Paragraph】未解析字形的计数与码点集合（modules/skparagraph/include/Paragraph.h）
int32_t missing = paragraph->unresolvedGlyphs();          // -1 表示「尚未 shape，属合法情形」
std::unordered_set<SkUnichar> cps = paragraph->unresolvedCodepoints();

下面对 -1 这个返回值特别说明：注释写得很清楚——-1 表示「还没 shape，是合法情形」。把「没准备好」与「缺字」分开表达，这个设计正是为了让上层能区分「我需要再等等」和「我需要换字体」。

1.5 cmap 不只有一张表

cmap 表内部可以有多张子表，按平台与编码区分，读取方按优先级挑一张用 [17]：

平台标识上，Platform 3（Windows）还定义了一套编码号：ShiftJIS(2)、PRC(3)、Big5(4)、Wansung(5)、Johab(6) [17]。这五个编号是 CJK 字体历史包袱的直接证据——它们是各自地区的旧编码体系，在没有 Unicode 统一之前，一个字体要为每种编码各带一张映射子表。一条可引用的规范要求：Encoding record 必须按 platformID → encodingID → language 排序，且三元组唯一 [17]。这个排序要求是为了让「按优先级挑一张」这件事能在不加载全部表的前提下完成——规范在这里考虑的是启动性能。

1.6 度量链的一个完整算例

把 1.2 的两条公式连着算一遍，就能看出度量链的完整形状。假设某个字形的设计数据是：xMin = 60、xMax = 900、lsb = 60、advanceWidth = 1000（单位是 design unit，unitsPerEm = 1000）。

【度量算例】unitsPerEm = 1000 的某字形
  rsb = aw − (lsb + xMax − xMin)
      = 1000 − (60 + 900 − 60) = 1000 − 900 = 100
  pp1 = xMin − lsb = 60 − 60 = 0          # 第一个 phantom point
  pp2 = pp1 + aw  = 0 + 1000 = 1000       # 第二个 phantom point

下面对这个算例特别说明三点：

• rsb = 100 是算出来的，不是存下来的。hmtx 只存 advanceWidth 与 lsb，右边界靠上面的公式反推 [18]。
• 两个 phantom point 落在 0 与 1000——它们就是「这一格文字的左右边界」。hinting 指令可以修改它们，而 advance width 的最终值就是 pp2 − pp1。
• 这里 lsb == xMin，符合 2.4 节说的「规范建议的性能友好情形」，此时 pp1 = 0。

这三个数（aw、lsb、rsb）决定的是排版位置，不是像素形状。 光栅化只关心轮廓；一旦你发现「字排出来位置偏了」，该查的是这张表，不是渲染器。

官方依据：字符到字形的映射定义见 OpenType spec — cmap；度量与字距接口见 SkTypeface.h。

1.7 本章收在哪里

这一章只讲了一件事：字形是查出来的。未映射落 0、度量单独存、缺字要回退——这就是「中文没显示出来」的排查顺序。

二、字形数据在文件里长什么样

下面我们进入字形数据的存储层。

2.1 glyf 表：没有索引，靠 loca 算

先来看看 glyf 为什么不需要索引表。

TrueType 的字形数据放在 glyf 表里，而它的组织方式很不「现代」：没有表头、没有偏移记录，只是一串按字形 ID 顺序排列的数据块。怎么找到第 N 个字形？靠 loca 表——相邻两项之差就是第 N 块的偏移与长度，所以 loca 的元素数是 numGlyphs + 1 [16]。

loca 有两种格式，由 head 表的 indexToLocFormat 指定：Short 格式存的是实际偏移除以 2（所以最大可寻址约 128 KB），Long 格式存实际偏移 [16]。无轮廓字形（比如空格）的判定很简单：loca[n] == loca[n+1]。

2.2 坐标是增量，flag 是三态压缩

glyf 里最简单的一个字形长这样：一个 10 字节的头部（numberOfContours 加四个包围盒值），然后是端点索引、指令、flag 数组与两串坐标 [15]。关键在坐标的存法：每个点的坐标不是绝对值，而是相对前一点的增量（delta），第一点相对 (0,0)。而每个增量占几个字节，由 flag 里的 bit 决定，一共三态：

这里最值得记住的是两个「省」：

• 省坐标：连续的相同坐标不占空间。横竖笔画多的字形（汉字尤其）受益明显。
• 省 flag：0x08 REPEAT_FLAG 让下一个字节表示「这个 flag 重复几次」，于是 flag 数组可以比点数短[15]。规范里还有一句工程味的取舍：更小的 unitsPerEm 让增量更容易落进 8 位（省一半坐标字节），代价是轮廓精度下降 [15]。这就是「小 em 值的字体更省，但放大后更糙」的规范级解释。

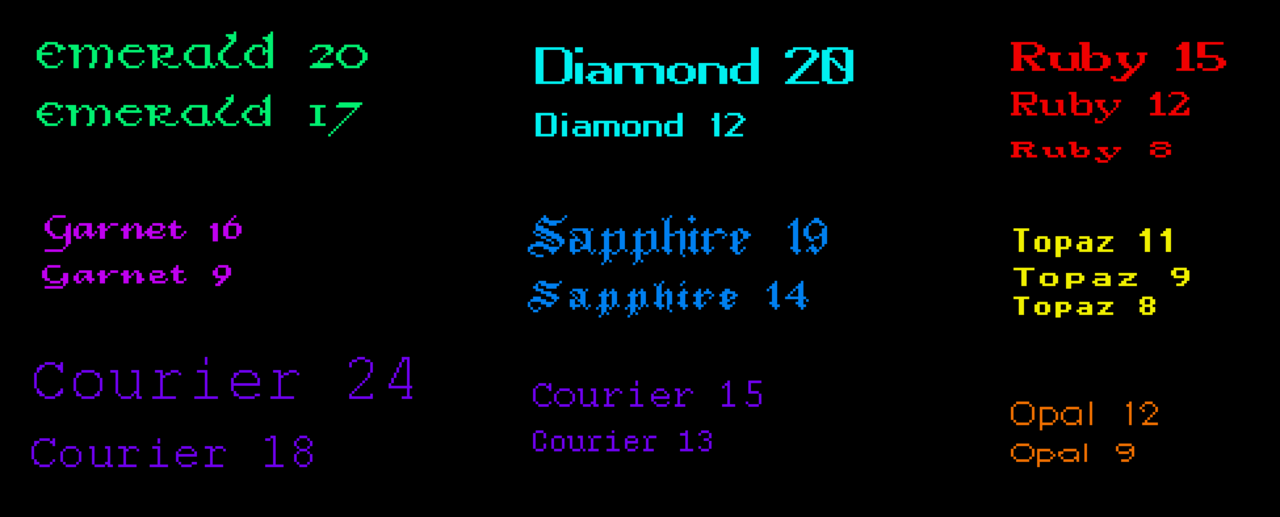

2.3 位图字体：另一种存在方式

前面讲的都是轮廓字体（outline font）。但字体还可以直接存位图——每个字号一套预先画好的点阵，渲染时不需要轮廓也不需要光栅化。

这条分界在今天仍有现实意义：小尺寸下的点阵字形有时比「光栅化出来的轮廓」更清晰，因为它在字体设计阶段就做过人工优化，而不是运行时算出来的。Skia 侧对应的是 kEmbeddedBitmapText_Flag（值 0x0004）与 isEmbeddedBitmaps()——是否使用字体内嵌位图，是一个显式开关[8][3]。

2.4 头部十个字节里有什么

glyf 的头部是固定 10 个字节 [15]：

这四个包围盒值有一条容易忽略的性质：它们由控制点算出，保证包含轮廓但并不紧贴轮廓——也就是说，包围盒可能比实际形状大一点，因为贝塞尔控制点可以落在轮廓之外（这一点在 FreeType 文档里也有对应表述：cbox 始终包含 bbox）[15][22]。规范还给了两条与性能有关的备注：若 xMin == lsb，光栅器的性能会更好（此时应置 head.flags 的 bit 1）；变量字体的 TrueType 轮廓里，lsb 必须等于 xMin[18]。「包围盒与边距对齐」这件事在规范层面被当成性能优化来写，因为它省掉了光栅器里的一次额外计算。

2.5 REPEAT flag 到底省了多少

0x08 REPEAT_FLAG 的效果可以算一下。一个汉字的某个横画由 8 个点构成，若这 8 个点都是「在曲线上、x 与上一点相同、y 走短量」——那么这 8 个点的 flag 完全一样。

【REPEAT 压缩算例】8 个 flag 相同的点
  不用 REPEAT：8 个 flag 字节 = 8 B
  用  REPEAT：1 个 flag 字节 + 1 个重复计数字节 = 2 B
  省下 6 B（75%）

下面对这个算例特别说明：REPEAT 的语义是「下一个字节是重复次数」，所以它能表达「这个 flag 连续出现 N 次」[15]。规范在这里做了一个很聪明的设计——把「相同的重复」与「不同的重复」用同一套机制表达：如果相邻两点的 flag 不同，那就不设 REPEAT，各写各的。两个必须注意的边界：REPEAT 不能跨轮廓（它只压缩同一个 flag 数组内的连续重复）；以及坐标数组并不跟着压缩——REPEAT 只省 flag，坐标仍按各自的三态逐点写 [15]。所以「省」这件事在 glyf 里是三处独立的机制（短坐标、相同坐标不占字节、flag 重复），它们不互相替代。

官方依据：glyf 与 loca 的结构定义见 OpenType spec — glyf、loca。

2.6 本章收在哪里

这一章回答「字形存成什么样」。三态坐标、REPEAT、loca 相邻差都是压缩手段，位图字体是另一条不经过轮廓的路：格式设计的目标一直是「文件更小」，不是「解析更快」，缓存层由此而来。

三、二次、三次与复合字形

先来看看两种曲线在同一个文件里怎么共存。

3.1 两种曲线，两套规范

先来看看两种曲线在数据里各自长什么样。轮廓里的曲线有两种：二次（quadratic）与三次（cubic）。TrueType 用二次弧，PostScript Type 1、CFF、CFF2 用三次弧 [22]。它们在同一条轮廓里怎么表示？FreeType 的文档给了完整的分解规则 [22]：

最后一行是这套设计里最容易踩的地方：二次弧的点序列本身不携带中点信息，所以遇到两个连续 off 点时，光栅器得自己补一个 on 点。这不是可选优化，而是规范要求的补全。另外两个可引用的实现细节：FreeType 的轮廓坐标是 26.6 定点（1/64 像素）[22]；FT_Outline 的 contours[] 存各轮廓末点索引，合法时满足 n_points == contours[n_contours-1] + 1[22]。

3.2 CFF2 与可变字体：字形可以「连续变化」

CFF 的字形数据经 CharStrings INDEX 访问，Top DICT 里必须指定 CharstringType = 2，且 OpenType 的 glyph index 与 CFF 的 glyph index 必须相同[20]。

CFF2 是 CFF 的下一代，多了两件事：blend 运算（支持可变字体）与 hint 运算；而且它不含 advance width（与 CFF v1 不同），宽度必须去 hmtx 取，可变实例再用 hmtx 加 HVAR[21][18]。

【CFF2】数字编码速查（规范表格）
  b0 32..246   -> b0 - 139           # 单字节小整数
  247..250     -> 2 字节，108..1131
  251..254     -> 2 字节，-1131..-108
  28           -> int16
  255          -> 16.16 Fixed        # 仅 CharString
  29           -> int32              # 仅 DICT
  30           -> BCD 实数           # 仅 DICT
栈最大操作数 = 513；BCD 终止 nibble = 0xf
例：-2.25 编码为 30 E2 A2 5F

下面对 255 与 29 的分工特别说明：同一个「大数」在 CharString 与 DICT 里走了不同的编码路径。这不是冗余设计——DICT 是字体级配置、需要整数精度；CharString 是字形绘制、需要定点小数。栈上限 513 这个数也值得记一下：它决定了复杂字形能用多长的操作数序列。

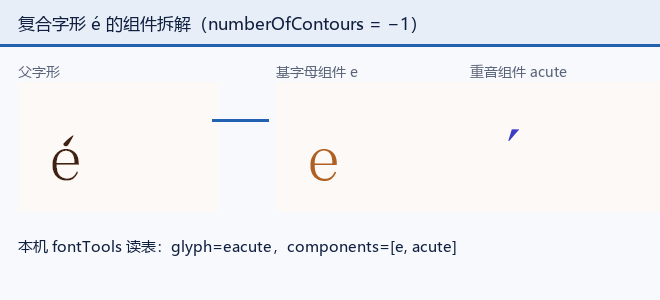

3.3 复合字形：把别的字形拼起来用

一个字形可以不画轮廓，而是引用若干别的字形——这就是复合字形（composite glyph）。头部里 numberOfContours 为负值（规范建议 -1）即表示复合 [15]。每个组件有自己的 flag，控制参数宽度、是否用 xy 偏移、是否带缩放或 2×2 变换：

三个细节：

1. 它是有向无环图，嵌套深度上限记在 maxp.maxComponentDepth；规范建议避免嵌套，因为部分 PostScript 设备渲染不了 [15]。
2. 每个子组件在并入父级前会先执行自己的 hinting 指令，所以锚点对齐可以引用子组件的 phantom point [15]。
3. USE_MY_METRICS 解决的是「带重音的字母该按谁算宽度」——用基字母的度量，否则行距会被重音撑开。

3.4 三次弧在 CFF2 里的表达

CFF2 的字形由三次贝塞尔曲线与直线构成，并且带 blend 与 hint 两类运算 [21]。它的布局被规范钉死：Header 在偏移 0，TopDICT 在偏移 5，GlobalSubrINDEX 在 5 + Header.topDICTSize，三者必须按此顺序开头 [21]。偏移 5 这个「奇怪」的起点来自于 CFF2 的 header 定长，好处是解析器不必先读长度再定位——规范在这里用一点空间浪费换了解析确定性。另一条硬约束是栈深度：CFF2 的最大操作数栈是 513[21]。这个数字决定了单个字形能用多长的操作数序列；超长的复杂字形（汉字里常见）需要借助子程序（subroutine）拆分。需要区分的是两条不同性质的曲线来源：TrueType 的 glyf 用二次弧；PostScript Type 1、CFF、CFF2 用三次弧 [22]。所以「同一个字形在两种格式下的点序列完全不同」是正常的——格式转换必然要做曲线阶数转换，而这一步会引入逼近误差。

3.5 格式转换的误差从哪里来

二次与三次弧的互相转换必然引入误差，来源有三处，都是规范级的：第一处是点数的改变。一段三次弧转成二次弧需要拆成两段或更多（因为二次弧只有两个控制点，无法精确表示一般三次弧）。这意味着转换后轮廓的点数会变多，文件变大。

第二处是 on/off 语义的差异。三次弧的「两个 off 点才算一段」与二次弧的「一个 off 点就算一段」在转换后需要重新分配 tag，而连续两个 conic off 点要插入虚拟 on 点这条规则在这个环节必须重新满足 [22]。第三处是可选的 hinting 程序失效。 TrueType 的 hinting 是一段逐点的 bytecode 程序，它绑定点编号；一旦点数变了，原程序要么失效、要么算错。所以「字体格式转换工具」通常会把原 hinting 一并丢弃——这就是「转格式之后小字号变糊」的规范级原因。

官方依据：二次与三次弧的定义见 OpenType spec — CFF、CFF2；轮廓曲线原理见 FreeType — Glyph Outlines。

3.6 本章收在哪里

这一章讲「轮廓的两种表达与一种复用」。二次弧插虚拟 on 点、CFF2 把连续变化写进规范、复合字形用引用换体积——取向仍是先省文件体积。

四、从字形 ID 到一个可绘制的键

下面我们进入缓存层的第一个问题：怎么寻址一个字形。

4.1 20 位打包键

引擎要缓存字形，就得先给每个「字号下的某个字形的某个子像素位置」造一个键。Skia 的做法是把这三样塞进一个整数：

// 【SkGlyph】SkPackedGlyphID 的位布局（src/core/SkGlyph.h）
kGlyphIDLen    = 16u;   // 字形 ID
kSubPixelPosLen =  2u;  // 子像素位置：x、y 各 2 位
kSubPixelX  = 0u;
kGlyphID    = kSubPixelPosLen;                    // 从第 2 位起
kSubPixelY  = kGlyphIDLen + kSubPixelPosLen;      // 从第 18 位起
kEndData    = kGlyphIDLen + 2 * kSubPixelPosLen;  // = 20
static_assert(SkPackedGlyphID::kEndData == 20);

下面对这 20 位特别说明：16 位给字形 ID，剩 4 位给子像素位置（x、y 各 2 位，即 4×4 个位置）。这个分配直接决定了两件事——

• 字形 ID 上限 65535。CJK 大字库要留意这个天花板。
• 子像素只有 4 档。8 个子像素位置？不，x 是 4 个位置（2 位），y 也是 4 个。规范侧另有 kSubpixelRound = 1/8 这个常量，那是取整时的补偿量，不是档位数——两个数不要混。

4.2 五种承载形态

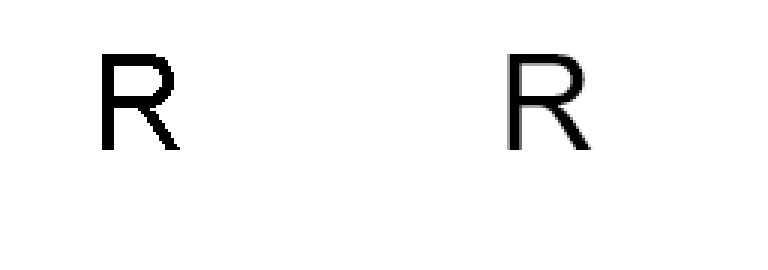

一个字形光栅化完之后，以什么形式存下来？Skia 把它分成了并列的五类（skglyph::ActionType）[4]：

这是本篇最重要的一张表：路径与距离场并列在同一层，意味着引擎运行时可选择——小字号用掩码，大字号或需缩放时用路径，需特效时用距离场。

4.3 什么时候不该用掩码

选形态的判据是显式的。SkStrikeSpec 里有一个函数就叫这个名字：

// 【SkStrikeSpec】显式判据：什么时候把字形当路径画
static bool ShouldDrawAsPath(const SkPaint& paint, const SkFont& font, const SkMatrix& matrix);

另有一个硬上限：能进图集的字形最大 256×256。源码常量与注释原文：

// 【SkGlyph】图集的尺寸硬上限
static constexpr uint16_t kSkSideTooBigForAtlas = 256;
// 注释原文：「A plot can be at least 256x256. This means that the maximum size
// a glyph can be is 256x256.」
// 可用插值（interpolated）的上限再紧 2 像素：
//   fitsInAtlasInterpolated() = maxDimension <= 256 - 2

这张图还有一处值得留意：块与块之间的空隙就是给采样插值留的 padding。空隙不是浪费，而是「让双线性采样不会取到隔壁字形」的必要成本——它把 4.3 节那条 1 像素规则画了出来。下面对这个 256 特别说明：超出这个尺寸的字形进不了图集，只能走路径或可绘制对象——这正是 4.2 那张表里 kPath 与 kDrawable 存在的直接原因。

4.4 缓存的四种分类

同一个字形在不同用途下要不同的产物：画文本要掩码、取轮廓要路径、量尺寸只要度量。Skia 把这些需求拆成四种缓存分类，各自用不同的缓存键 [7]：

下面对这张表特别说明：「分类」本身就是一层缓存。如果只有一种缓存，那么取一次轮廓就会把掩码挤出去，反之亦然；分成四类之后，写入与逐出互不干扰。这类「按用途分池」的做法在系统软件里很常见，代价是管理复杂度上升。还有一个值得一提的接口：MakeWithNoDevice(...) 用于构造不依赖具体设备的 strike，这正是「同一个 blob 在不同 DPI 的屏幕上复用」的实现基础 [7]。

4.5 打包键怎么用：位运算速查

那 20 位不是抽象概念，它的用法就是几次位移与掩码 [4]：

// 【SkPackedGlyphID】打包与解包的等价写法（示意，与源码语义一致）
// 打包：字形 ID 左移 2 位放进高位区，子像素 x 与 y 各占 2 位
uint32_t packed = (uint32_t)glyphID << kSubPixelPosLen      // 字形 ID 进第 2..17 位
                | (uint32_t)subX                             // 低 2 位：子像素 x
                | ((uint32_t)subY << kSubPixelY);            // 第 18..19 位：子像素 y

// 子像素份数：由位移得到「视图坐标落在哪个 1/4 像素」
// 取整补偿：非子像素 1/2，子像素 1/8
//   subpixelOffset = (floor((pos + rounding) & mask) >> 14) & 3

下面对这两行特别说明：打包用的是「低位放子像素、中段放字形 ID」的布局，而不是直觉上的「高位放 ID」。这样做的好处是解包字形 ID 只要一次右移，而子像素位置可以用低位掩码直接取——两次操作就能拿到两个值。这种「让高频操作最便宜」的位布局，是缓存键设计里的常见取向。还要留意 kSubPixelPosLen 的取值是 2，所以子像素档位是 2² = 4 档而不是 8 档。这一点常被误解，因为同一个头文件里还有一个 1/8 的常量——那个是取整补偿量，不是档位数。

官方依据：打包键与五种承载形态的定义见 SkGlyph.h、SkStrike.h。

4.6 本章收在哪里

这一章讲「字形怎么被寻址与承载」。打包键管「怎么找到」，五种形态管「以什么形式存在」，256 上限管「何时换形式」——三者构成缓存层的数据模型。

五、字号与位置：缩放、子像素与吸附

先来看看字号与位置这两个变量是怎么进场的。

5.1 从 design unit 到像素

字形的坐标以 design unit 为单位，尺度由 head.unitsPerEm 定义；渲染时要乘上「每 em 多少像素」（ppem）。这一步看起来是纯乘法，但取整的位置不同会导致明显差异：先取整再缩放，还是先缩放再取整，结果可能差一个像素。

Skia 把这个选择做成了两个开关 [3][8]：

• setLinearMetrics(bool)：注释原文「For outline fonts 'true' means font and glyph metrics should ignore hinting and rounding」——线性度量。
• isBaselineSnap() / setBaselineSnap：轴对齐时基线吸附到像素。

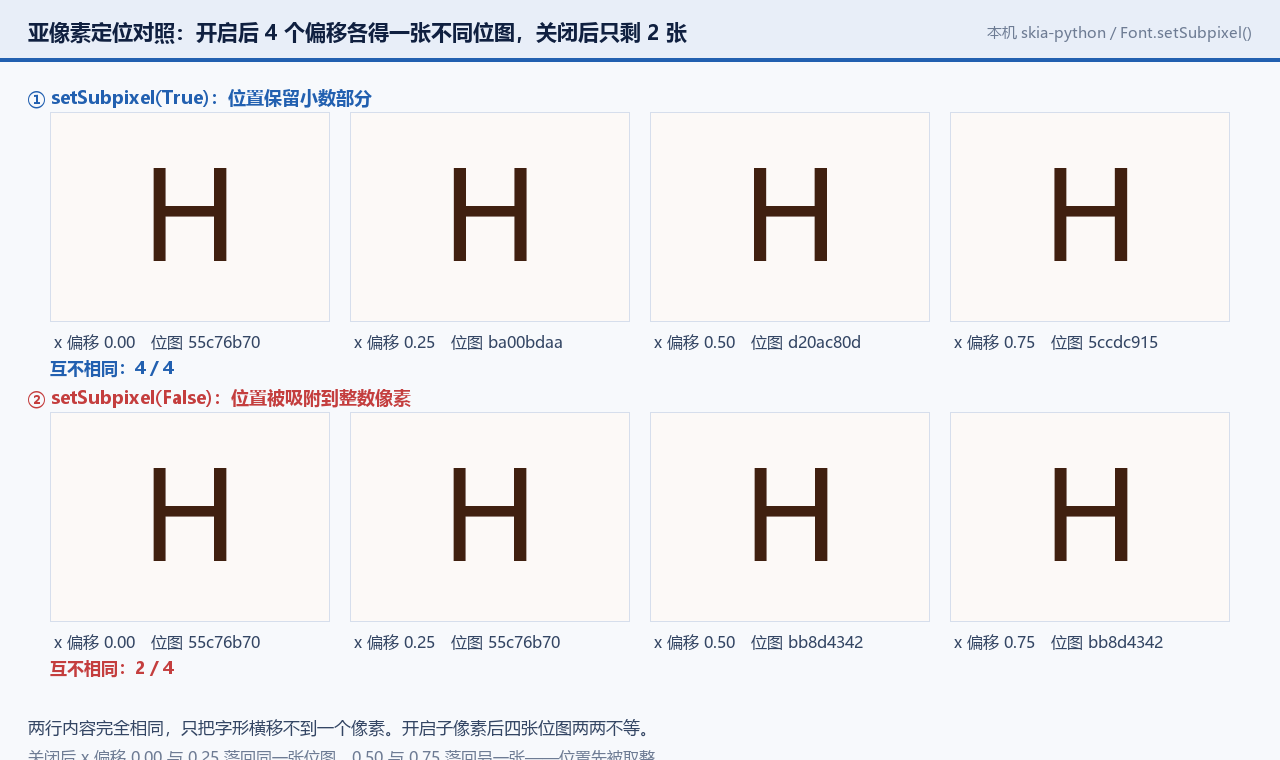

5.2 子像素定位：为什么字会「不正」

把每个字形的起点取整到整数像素，会得到一个整齐但字距忽宽忽窄的结果；不取整则字距均匀，但每个字形落在像素网格的不同偏移上，需要多套位图。

Skia 的表述很谨慎 [3]：

// 【SkFont】子像素定位是个「请求」而非「要求」
bool isSubpixel() const;      // 「Returns true if glyphs may be drawn at sub-pixel offsets.」
void setSubpixel(bool);       // 「Requests, but does not require, that glyphs respect
                              //  sub-pixel positioning.」

下面对「requests but does not require」特别说明：这是一个跨平台留白——Skia 只表达意图，具体怎么取整由平台后端决定。而取整的补偿量在 SkGlyph 里写着：

// 【SkGlyph】取整补偿与掩码：两种模式
// 非子像素：rounding = 1/2      子像素：rounding = 1/8
// subpixelOffset = (floor((viewportPosition + rounding) & mask) >> 14) & 3
kSubpixelRound = 1.f / (1u << (kSubPixelPosLen + 1));   // = 1/8

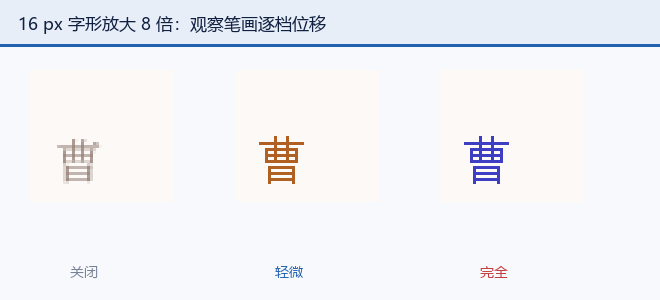

5.3 hinting：把轮廓往网格上「推」

hinting（字体微调）的目标是让小字号下的笔画落在像素网格上，代价是字形会被轻微改变。Skia 侧是一个两 bit 的枚举，编码在两个 flag 里 [8]：

// 【SkScalerContext】hinting 用两个 bit 表达，与 SkPaint::Hinting 枚举对齐
kHinting_Shift = 7;
kHintingBit1_Flag = 0x0080;
kHintingBit2_Flag = 0x0100;
kHinting_Mask = kHintingBit1_Flag | kHintingBit2_Flag;   // 两位 → 四档
kForceAutohinting_Flag = 0x0020;  // 「Use auto instead of bytcode hinting if hinting.」

另有 isForceAutoHinting()，注释写明「only meaningful if platform uses FreeType」[3]——这一个开关在不同平台上意义不同，又一次印证了「引擎只编排、平台才干活」的结构。这里还有一层含义值得点明：既然这个开关只在 FreeType 平台上有意义，那么同一份绘制代码在 macOS 与 Windows 上跑出的字形位置就可能不同——跨平台一致性问题从这一层就已经埋下了，不必等到排版层。

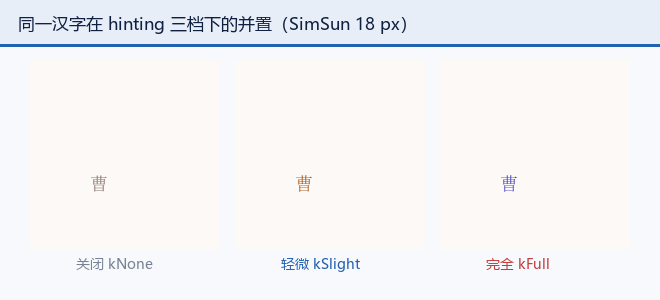

三档之间的差异在小字号下最明显；字号一大，轮廓自由度上升，三者的结果会迅速靠拢。所以「hinting 有没有用」这个问题必须先指定字号才谈得上。实践中的经验区间是：正文尺寸（约 12 到 16 像素）附近 hinting 的收益最明显，因为这时候一个像素的位移就足以让笔画看起来「虚」或「实」；而到了标题尺寸，位移量已经小于抗锯齿本身的宽容度，开与不开的区别基本看不出来。

5.4 两个容易被忽略的取整点

第一个是 ppem 的取整。原生 TrueType 的 bytecode hinting 引擎只支持整数 ppem，遇到小数 ppem 会取整 [28]。这意味着「13.5 pt」与「13 pt」在某些平台上会渲染成同一套位图——字号的可选档位其实比想象中少。第二个是基线的吸附。 isBaselineSnap() 控制轴对齐时基线是否吸附到像素。它影响的是整行文字的垂直位置：吸附后每行文字落在整数像素上，清晰但行距可能不严格；不吸附则行距精确但每行都要子像素采样。还有一个与缩放有关的开关值得单独提：PreMatrixScale 的三个取值——kFull、kVertical、kVerticalInteger[8]。它决定「先缩放再光栅化」还是「在垂直方向按整数倍处理」，是「请求尺寸」与「实际尺寸」不一致时的分叉点。这个不一致是正常的——请求 12.3 px 的字形，实际可能以 12 px 光栅化再缩放上去。

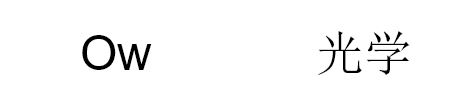

5.5 子像素定位在 CJK 上的成本

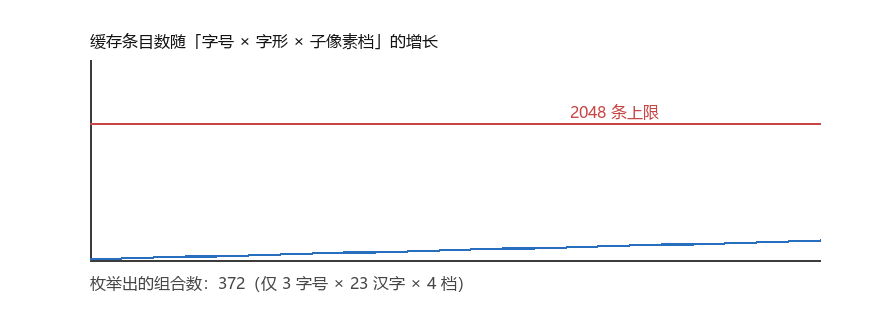

子像素定位对拉丁字体几乎免费（一段文字的字符种类少），但对 CJK 是显著的乘法项。把第 4 节的缓存键搬过来算一遍：

【缓存条目估算】假设一段文本用到 N 个不同字形
  拉丁：N ≈ 40，字号 3 档，子像素位置 4×4 → 上限 40 × 3 × 16 = 1,920 条
  CJK ：N ≈ 800，字号 3 档，子像素位置 4×4 → 上限 800 × 3 × 16 = 38,400 条

两点说明：这只是上限，实际活跃的子像素位置远少于 16 个；但它说明了「2048 条对 CJK 偏紧」——只取 1/10 用例也已接近预算。工程上的缓解手段是关掉子像素定位（setSubpixel(false)），把 16 个位置压成 1 个，代价是字距不再均匀——这正是「中日韩界面字距看起来比西文松」的来源之一。

官方依据：子像素定位与 hinting 的定义见 SkFont.h；strike 规格见 SkStrikeSpec.h。

5.6 本章收在哪里

这一章讲「位置与形状的取整之争」。字距要均匀就得允许子像素，笔画要锐利就得往网格上推——这是同一对矛盾的两种解法，开关都在 SkFont 的 flag 上。

六、hinting 到底改了什么

下面我们进入 hinting——这一层最容易被误判。

6.1 三代解释器

先来看看这三代解释器分别在模拟什么。

TrueType 的 hinting 不是「一个算法」，而是一段跑在字体自带 bytecode 虚拟机里的程序。微软的解释器一代代升级，FreeType 用版本号来区分要模拟哪一代 [23]：

把这条时间线横着看，会发现一个清晰的迁移方向：目标从「把轮廓对齐到像素网格」转向「把轮廓对齐到屏幕的物理结构」。数字从 3 涨到 40，要解决的问题换了一代。这些常量值就是 GETINFO 指令返回的版本号[23]。可引用的完整对照表包括：3（GDI Win3.1 初版）、33（WinNT3.1）、34（Win95，新增 SCANTYPE）、35（Win98/2000）、36（WinCE2，经典 ClearType）、37（XP，GDI ClearType）、38（Vista/Win7）、39（DWrite Win8 前）、40（Win7 后 GDI+ 与 Win8 DWrite）[23]。有一句话必须单独引用：interpreter-version 只控制 bytecode interpreter 的 hinting 行为，不控制光栅化，也不控制子像素颜色滤波[23]。调它不会改变抗锯齿与 LCD 滤波——这是常见的误解。

6.2 那句自曝：v40 其实没在做子像素 hinting

FreeType 官方关于 v40 的说明页里有一句非常坦诚的话：

there actually is no subpixel hinting going on here... The code simply ignores all horizontal hinting instructions.

也就是说，v40 的做法是忽略所有水平方向的 hinting 指令，并防止 advance width 被改变 [24]。同页还给了几条结论：v35 按 90 年代规范做全像素网格吸附（面向 CRT 黑白位图）；LCD 子像素把水平分辨率提高约 3 倍（因需模糊滤波，实际略低）；v38（Infinality）因为慢且原作者停止维护，默认不编译；v40 的速度与 v35 相当[24]。这段历史解释了今天的一个现象：现代屏幕上「hinting 好像没起多大作用」，在水平方向上是真的没起作用——因为那一侧的解法替换成了子像素渲染。

6.3 另一条路：autohinter

不是所有字体都自带 hinting 程序。为此有 autohinter（自动微调器），它的设计目标在 2000 年的原始设计页里写得很清楚：专利无涉、对黑白与抗锯齿字形采用不同 hinting、实时执行、且能服务任何没有自有 hinting 的驱动（TrueType、Type 1、CFF/Type 2）[25]。引擎选择用 hinting-engine 属性：FT_HINTING_FREETYPE = 0 与 FT_HINTING_ADOBE = 1（用于 CFF/Type1/CID，默认 adobe 引擎）[23]。还有个容易忽略的接口细节：FT_LOAD_NO_RECURSE 对「把复合字形当独立元素加载」至关重要——autohinter 处理复合字形时要逐个组件处理 [25]。

6.4 stem darkening：hinting 的另一半

gamma 校正会让字变细（第 7 节细讲），而 stem darkening（笔画加粗）就是它的补偿。参数是分段的，单位千分之一像素 [23]：

这条折线的形状本身就说明了问题：笔画越细，加粗越多。原因很直接——细笔画在 gamma 校正下更容易被抬没，需要更多补偿；而粗笔画的中间灰度本来就少，不需要额外加粗。约束是 y ≤ 500（半像素），且每段斜率须浅于 −1；FT_LOAD_NO_SCALE 时永不应用[23]。

6.5 回看：hinting 改了轮廓的哪里

收一下：hinting 会改变轮廓点的位置（网格吸附）、可能改变度量（advance width，v40 明确禁止这一项）、以及额外生成 phantom points 供指令引用 [15]。它不改变的是：轮廓的拓扑、曲线的阶数、以及光栅化算法本身。

6.6 那几个必须记住的加载标志

FT_LOAD_* 是一组位标志，其中几位对结果影响最大 [26]：

下面对 PEDANTIC 特别说明：注释里写明默认行为是「吞掉字节码引擎的错误」，而这可能造成「部分 hinting 或字形失真」[26]。也就是说，字体里的 hinting 程序如果写错了，默认模式下你看不到报错、只能看到一个略歪的字形。要排查这类问题，必须显式打开 PEDANTIC。

目标模式用高位表达：宏是 FT_LOAD_TARGET_(x) = (x & 15) << 16，反解用 FT_LOAD_TARGET_MODE(x) = (x >> 16) & 15；这几个值不能 OR 组合，只能选一个[26]。可用值有 TARGET_NORMAL / LIGHT / MONO / LCD / LCD_V。

6.7 bytecode 与 autohinter：什么时候用哪个

两条 hinting 路线各有一片适用地，可以按字体来源分 [25][23]：

下面对第二行特别说明：autohinter 的设计目标之一就是「能服务任何没有自有 hinting 的驱动」[25]，所以它是「没有选择时的选择」。而它的代价也在同一份文档里写着——它对黑白与抗锯齿字形采用不同的 hinting 策略，也就是说同一个字形在两种输出模式下的位置可能不同。还有一个工程细节值得记：autohinting 激活时，lsb_delta / rsb_delta 会表示「hinted 与 unhinted 侧边距之差」，而文档强调强 autohinting 必须应用这两个 delta，否则小字号下字距会过大 [26]。这是「hinting 改了度量」这件事在 API 上的暴露面。

官方依据：三代解释器的定义见 FreeType — Driver properties；子像素 hinting 原理见 Subpixel Hinting。

6.8 本章收在哪里

这一章回答「hinting 到底动了什么」。三代解释器差在「模拟哪一代真机」，v40 的真相是「忽略水平指令」，stem darkening 是 gamma 的对冲——调显示效果前，先分清调的是哪一层。

七、输出为什么是灰度，gamma 又在做什么

先来看看光栅化输出之后还剩下什么工序。

7.1 两种输出：1 位与 8 位

先来看看两种输出形态差在哪里。光栅化的输出形态由渲染模式决定。FreeType 的两个基础模式 [28][27]：

下面对 LIGHT 特别说明：它的定义是「gray-level 模式下更轻的 hinting：仅沿 Y 轴吸附到像素网格，以保留水平字距」[26]。这是一个很聪明的折中——纵向对齐给出清晰的水平笔画，横向不动保住字距均匀性。

有两条实现侧的事实值得记：灰度光栅器固定使用 256 级；FT_Span 的 coverage 是 0（背景）到 255（前景）[29]。而原生 TrueType bytecode hinting 引擎只支持整数 ppem，小数 ppem 会被取整 [28]。

7.2 覆盖率位图是 alpha 通道

这一句是 FreeType 文档里最重要的操作口径：

For optimal rendering on a screen the bitmap should be used as an alpha channel in linear blending with gamma correction.

同页还强调覆盖率位图应被视为「无色 coverage 对象」[28][29]。理解这句话，就理解了为什么同一个字形在不同引擎里看起来会不一样——字形位图本身没错，错的是混合它的那一步。

7.3 LCD 子像素：把分辨率借来的三倍

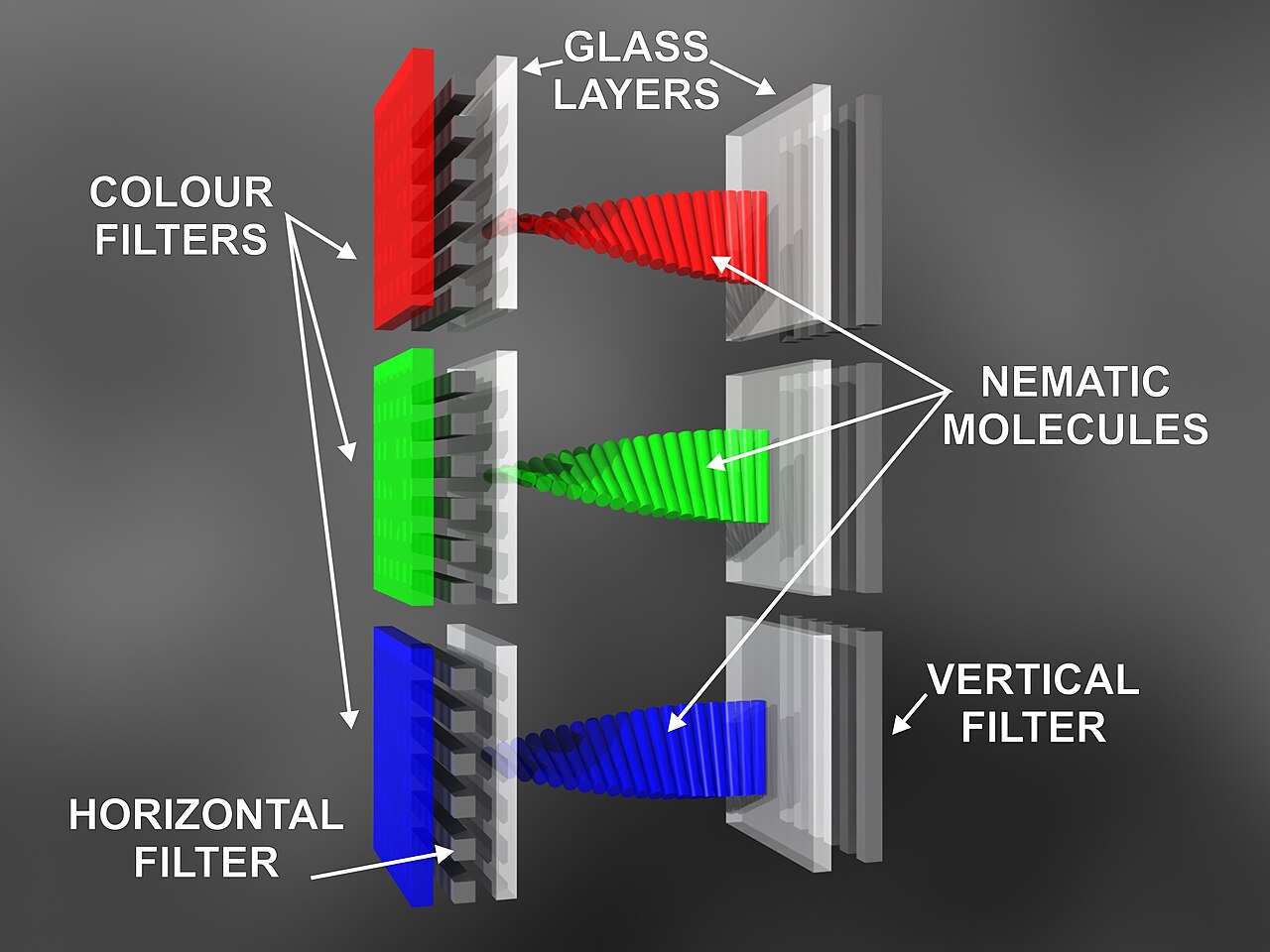

LCD 像素由红绿蓝三个条带组成，ClearType 一类技术就利用这个物理结构，把条纹方向的可用分辨率提高约 3 倍[30]。代价是彩边，所以要滤波器。FreeType 文档给出的「均衡 5-tap FIR」有三个性质 [30]：

1. 对称 {a, b, c, b, a}——避免视觉位移；
2. 色彩平衡 a + b = c——降低彩边；
3. 归一化 2a + 2b + c = 1.0——维持整体亮度。可引用的两组权重（1/256 单位）[30]：

【LCD 滤波器权重】5-tap，单位 1/256
  FT_LCD_FILTER_DEFAULT = [0x08 0x4D 0x56 0x4D 0x08]   # beveled，默认
  FT_LCD_FILTER_LIGHT   = [0x00 0x55 0x56 0x55 0x00]   # 盒式 3-tap，更锐利
  FT_LCD_FILTER_NONE / LEGACY1 / LEGACY = 0 / 3 / 16

下面对这两组权重特别说明：DEFAULT 的首尾是 0x08 而不是 0，这就是「beveled（斜边）」的含义——留一点点远端权重换取对 gamma 曲线不理想时的宽容度。文档的原话是：盒式 3-tap 更锐利但「对非理想 gamma 曲线更不宽容」[30]。

自 2.10.3 起 LCD 滤波默认就以 DEFAULT 启用，不必显式调用 FT_Library_SetLcdFilter[30]。几何方面，Harmony 的默认三通道位置是 {{-21, 0}, {0, 0}, {21, 0}}（26.6 定点，约 ±1/3 像素）；BGR 面板取反；垂直面板把 ±21 放到 y 上 [30]。还有一个副作用要提前算进布局：FT_RENDER_MODE_LCD 下滤波器会在左右各多加 2 个 subpixel，位图偏移随之调整——但客户端不需要改布局代码[30]。

7.4 gamma 与 stem darkening 的因果链

最后把第 6 节与本节接上。这条链是 [23]：线性空间混合 + gamma 校正 → 灰色被推向更亮的像素值 → 字看起来变细 → 用 stem darkening 加粗补偿。原文的措辞是：「Gamma correction essentially lightens fonts since shades of grey are shifted to higher pixel values」，副作用是字重变细，Mac OS X 与 Adobe 都用 stem darkening 反制；而若不做线性混合与 gamma 校正，字形会显得又重又糊[23]。这两句话合起来说明了一件事：「字重」不是字体文件里的固定属性，它是渲染链的产物。同一个字重 400 的字体，在不同平台上可能被显示成 380 或 430 的观感，差别就来自 gamma 与 stem darkening 这两步的开关组合。

反过来说也成立：如果某个平台关掉了 gamma 校正，它就不需要 stem darkening。这两者的开关是成对的，只看到其中一个，就会把另一个当成「无关的额外处理」。反过来，如果某个平台既不校正 gamma 又打开了 stem darkening，字形就会明显偏粗——这类「两边都调」的 bug 最难查，因为每一处单独看都合理。

7.5 光栅器自己的开关

FT_Render_Mode 决定输出形态，而光栅器本身还有一组标志 [29]：

/* 【FT_Raster_Flags】光栅标志 */
FT_RASTER_FLAG_DEFAULT = 0x0
FT_RASTER_FLAG_AA      = 0x1   /* 抗锯齿覆盖率 */
FT_RASTER_FLAG_DIRECT  = 0x2   /* 直接回调 */
FT_RASTER_FLAG_CLIP    = 0x4   /* 带裁剪盒 */
FT_RASTER_FLAG_SDF     = 0x8   /* 生成距离场 */

FT_RASTER_FLAG_SDF 这一位对应 FT_RENDER_MODE_SDF：让光栅器直接产出签名距离场字形图像，输出格式是 FT_PIXEL_MODE_GRAY8[29]。这是第 4 节那张五形态表在 FreeType 侧的对应物——两个引擎都给了「距离场」一个正式位置，而不是把它当成外部后处理。

FT_Span 是光栅器的输出单元：{x, len, coverage}，其中 coverage 从 0（背景）到 255（前景）；灰度光栅器固定使用 256 级[29]。这个 256 不是可调参数——它是「8 位覆盖率」这个选择的直接后果，也解释了为什么第 7.4 节的 gamma 表要按这个量级设计。

这张截图值得单独看：同一个开关在不同进程里生效情况并不一致，因为开关的归属层不同——系统的、应用的、以及旧 GDI 应用各自走各自的路。「我明明关了，为什么还是这样」这类问题，答案往往就是「你关的那一层不是它生效的那一层」。

官方依据：输出形态与光栅标志的定义见 FreeType — Scanline Converter、FT_Render_Mode 定义。

7.6 本章收在哪里

这一章讲「输出之后的两道工序」。覆盖率位图只是中间产物，要作 alpha 参与线性混合，混合前过 gamma、之后补 stem darkening——漏掉就会误判「这个引擎渲染得不好」。

八、blob 里装的是什么

下面我们进入引擎给字形准备的那个容器。

8.1 三层：字形、画笔、位置

下面我们进入 blob 的三层结构。单个字形画不了整句话——引擎需要容器把「一串字形 + 它们各自的画笔与位置」装起来。Skia 的容器是 SkTextBlob，类注释原文 [9]：

SkTextBlob combines multiple text runs into an immutable container. Each text run consists of glyphs, SkPaint, and position.

三层结构值得拆开看：blob 由 run 组成，run 由「字形数组 + 画笔 + 位置」组成。不可变（immutable）这一点很关键——它意味着 blob 可以安全地在多线程间共享，也可以被缓存起来复用。

8.2 三条否定式：blob 不做什么

MakeFromText 的注释里有三句连着说「不」的话，堪称全篇最该引的一段 [9]：

It does not perform typeface fallback... It does not perform kerning or other complex shaping; glyphs are positioned based on their default advances.

下面对这三条特别说明：

• 不做回退：缺字就是你的事（第 1 节）。
• 不做字距：字形位置按默认推进量摆。
• 不做复杂 shaping：连字、上下文替代、标记附着全都不管。那么谁来做？答案是 HarfBuzz。Skia 官方 FAQ 的原话是：「Skia does not shape text… Skia's clients often use HarfBuzz to generate the glyphs and their positions, including kerning.」[1]

8.3 shaping 的接口长什么样

需要 shaping 时走 SkShaper，它的 RunHandler::Buffer 把「输入文本」与「输出字形」的对应关系写得很清楚 [10]：

// 【SkShaper】RunHandler::Buffer 的字段（modules/skshaper/include/SkShaper.h）
SkGlyphID* glyphs;    // required
SkPoint*   positions; // required：positions[i] 是第 i 个字形的位置
SkPoint*   offsets;   // optional：最终位置 = positions[i] + offsets[i]
uint32_t*  clusters;  // optional：utf8 + clusters[i] 指向产生该字形的原文
SkPoint    point;     // 所有位置的公共偏移

下面对 clusters 特别说明：它是字形回到原文的指针。排版要做「点击文字跳到对应位置」或者「高亮某个词」时，靠的就是这个映射——shaping 会改变字形数量（连字、替代），所以文本与字形不是一一对应。

RunInfo 里还有两个字段值得记：fScript（注释写明「Should be iso15924 codes」）与 fBidiLevel[10]。中文场景下 script 是 Hani，这正是「同一段文字里中英混排要分段 shaping」的依据。

8.4 一个 run 里到底有几个字形

blob 的迭代器把结构暴露得很直接 [9]：

// 【SkTextBlob::Iter】遍历 run
SkTextBlob::Iter::Run run;
for (SkTextBlob::Iter iter(*blob); iter.next(&run);) {
    run.fTypeface;     // 这个 run 用的字体
    run.fGlyphCount;   // 这个 run 有几个字形
    run.fGlyphIndices; // 字形 ID 数组
}

如果统计出来的 run 数比直觉得多，通常意味着回退链被触发了——每一段回退都要求「换一个字体」，而换字体就意味着切一个新 run。所以 run 数在这里同时也是一个回退诊断指标。

按字体切 run，这是 blob 的一个隐含约定：因为缺字与回退是按字体发生的，一个 run 只能用一个字体 [9][11]。

8.5 上层还能拿到什么

如果用 skparagraph 模块做排版，除了 blob，还能拿到三样东西 [11]：

// 【Paragraph】把布局结果转回可操作的几何与索引
int getPath(int lineNumber, SkPath* dest);     // 返回「无法转成路径的字形数」
static SkPath GetPath(SkTextBlob* textBlob);   // 整个 blob 的路径
bool containsColorFontOrBitmap(SkTextBlob*);   // 是否含彩色字形或位图字形

下面对 getPath 的返回值特别说明：它返回的是「有几个字形无法转成路径」，而不是成功数。彩色字形（COLR/CPAL）与位图字形天然没有单色轮廓，所以这个返回值实际上是「这段文字能否安全地走矢量导出」的探针——导出 SVG 或 PDF 时，它就是必须检查的那一项。另外两个访问器值得记：VisitorInfo 把每个字形的原点、推进量与 UTF-8 起点一起给出；GlyphClusterInfo 给出字形簇的包围盒与对应的文本范围 [11]。前者用于逐字绘制，后者用于交互命中测试——这也是「文本与字形不是一一对应」（8.3 节的 clusters）在 API 上的落地形态。

8.6 blob 什么时候真正省钱

不可变与可复用是 blob 的两个卖点，但要看清它们成立的场景：

下面对第一行特别说明：blob 真正省掉的是 shaping。HarfBuzz 做一次复杂文本的 shaping 是毫秒级的开销，静态界面上「每帧重新 shape」是纯浪费；把它烘成 blob 之后，每帧只剩「遍历 run 并绘制」。这是「不可变」这个设计最实际的回报。第二行的对照也值得记：正因为 blob 不可变，「文字变了要重建」这件事无法避免。所以高频更新的文本（比如实时计数器、逐帧变化的日志）通常不经过 blob，而是走更底层的字形绘制接口。

官方依据：blob 的定义与接口见 SkTextBlob.h、SkShaper.h。

8.7 本章收在哪里

这一章讲「引擎给字形准备的那个容器」。不可变、按字体切 run、不做 shaping 也不做回退，把复杂部分留给 HarfBuzz——这就是第 1 节那条边界的完整形态。

九、CJK 为什么是另一个量级

先来看看 CJK 这一侧的规模现实。

9.1 两个天花板：65535 与 256

先来看看汉字这一侧的两个天花板。回到第 4 节的打包键：字形 ID 只有 16 位，上限 65535[4]。这对拉丁字体绰绰有余（几百个字形），但对 CJK 是一个真实的天花板——中日韩统一的表意文字区块本身就有两万多个码位。另一个天花板是图集：能进图集的字形最大 256×256[4]。汉字在小字号下没问题，但一旦放大到标题尺寸，就容易越界。

9.2 从一个真实案例看数字

Excalidraw 团队为手绘风格接入中日韩字体时，公开了一组工程数字（2024-11）[31]：

这组数字里最反直觉的是第二行与第六行：大家都以为瓶颈在 shaping，实际在压缩。而「209 个 chunk」这个数量级说明，CJK 的问题从来不是「能不能解析」，而是「要处理的数据量比拉丁大两个数量级」。同一个案例里还提了两个 CJK 特有的麻烦：断行要重写换行算法（禁则处理），以及Unicode 里汉字与日文 Kanji 共用码位——同一个码位在不同语言下期望不同的字形，这是回退链最难处理的一类情况 [31]。

9.3 为 CJK 优化的新格式

规范侧也在回应这个问题。HarfBuzz 的发布说明里提到一个新机制 VARC（Variable Composites/Components）：一种新的字形轮廓存储方式，通过形状复用大幅减小 CJK 字体的文件体积；其中一个测试字体（由 NotoSerifKR-VF 派生的约 7160 个 Hangul 音节）比对应的传统 OpenType 版本小 90% 以上[34]。

「形状复用」与第 3 节的复合字形是同一脉：复合字形引用别的字形，VARC 引用并参数化地组合，区别是后者进了可变字体的连续轴。

9.4 字形缓存为什么在 CJK 上更吃紧

把 9.1 与第 4 节的缓存键放在一起看：缓存键 = 字形 ID + 4 个子像素位置组合。拉丁字体下，一段文本用到的字形可能只有几十个；CJK 下同样长度的文本涉及的字形可能是几百到几千个，再乘上字号与子像素位置，条目数增长很快。下一节我们就来看这个缓存的具体预算。

9.5 一个字体扛多种语言的历史包袱

CJK 的特殊之处还在于同一个字形在不同地区可能期望不同写法。Unicode 把汉字与日文 Kanji 放在同一批码位上，但「月」「直」「骨」这些字在中日韩三地的标准字形并不完全一致——同一个码位，三种期望[31]。字体层面的历史解法是「一个大字体带多套区域子表」。前面 1.5 节提到的 Platform 3 编码号（ShiftJIS / PRC / Big5 / Wansung / Johab）就是那个时代的产物：一个 Pan-CJK 字体要为每个区域各带一张映射子表，读取方按当前语言环境挑一张 [17]。今天的解法转向「按语言选择局部字形」（OpenType 的 locl 特性一类），但回退链仍然要处理这个问题：当主字体缺字、回退到另一个字体时，回退的那个字体是否知道当前语言？这就是为什么 shaping 需要 fScript 与 fBidiLevel 两个字段[10]——script 是 Hani 只说明了文字种类，真正决定局部字形的是语言。

9.6 子集化与分块：三种时机的取舍

CJK 字体的工程解法可以按「什么时候做」分三类：

Excalidraw 的实测数据给出了这三者的性价比边界：WOFF2 解压/压缩占了约 80% 的计算量，而 HarfBuzz 的 subsetting 本身不是瓶颈；把工作放进 3 个 Web Worker 后导出提速 3×[31]。第一行要特别说明：「常用字表」是有风险的近似——出现人名、地名、专业术语就会缺字，而缺字的表现就是第 1 节那个 .notdef 方框。所以构建期子集化必须配回退链，否则省下的加载时间会以「用户看到方框」的形式还回去。

本章的规模数据出自 Excalidraw 官方博客；VARC 的定义见 HarfBuzz NEWS。

9.7 本章收在哪里

这一章讲「规模带来的性质变化」。 16 位 ID 与 256 图集是天花板，4 万码位、22 MB、209 个 chunk 是现实，CJK 不是「更难的拉丁」，是另一个量级。

十、字形缓存怎么管这几十万个形状

下面我们进入缓存层自己的预算问题。

10.1 预算：2048 条与 2 MiB

下面我们进入缓存预算的那两个数。缓存的两个默认上限写在源码里，是可以直接引用的常量 [6]：

/* 【SkStrikeCache】两个默认预算 */
#define SK_DEFAULT_FONT_CACHE_COUNT_LIMIT   2048
#define SK_DEFAULT_FONT_CACHE_LIMIT    (2 * 1024 * 1024)   /* 2 MiB */

生命周期接口很完整：findStrike / createStrike / findOrCreateStrike 负责查找与创建，purgeAll 全清，setCacheCountLimit / setCacheSizeLimit 调上限，internalPurge 做实际回收——实现是链表式 LRU（fHead / fTail）[6]。

10.2 缓存键就是那个 20 位整数

缓存的粒度不是「字形」，而是「字形 + 子像素位置」。SkStrike 的注释原文写得很直白 [5]：

Maps from a combined GlyphID and sub-pixel position to a SkGlyphDigest.

下面对「为什么连子像素位置都要进键」特别说明：因为不同子像素位置的位图是不同的（第 5 节那张图已经证明）。所以同一个字形在 4×4 个位置下最多产生 16 个缓存条目。这也解释了 2048 这个上限为什么不够大：CJK 文本下，几百个字形乘几个字号就可能把预算吃完。

10.3 怎么用这个缓存

从 SkFont 侧看，有一个专门为「重复查询同一个字形」设计的快捷对象 [3]：

// 【SkFont】避免每次查询都构造描述符、做哈希与全局缓存查找
SkStrikeRef makeStrikeRef() const;
// 注释原文：「An SkStrikeRef caches the resolved strike (font metrics engine),
// avoiding the overhead of descriptor construction, hashing, and global cache
// lookup on each glyph query.」

下面对这句注释特别说明：它点出了缓存的隐藏成本不在存储而在查找——构造描述符、算哈希、走全局缓存，这三步在「每个字形都要走一遍」时很可观。SkStrikeRef 就是把解析结果拿在手里。批量取「度量 + 路径」的公开入口是 SkBulkGlyphMetricsAndPaths，缓存里对应的是 prepareImages / preparePaths / glyphIDsToPaths 这组方法 [5][7]。

10.4 一个缓存失效的真实案例

Apple 平台上的 PingFang（苹方）在 iOS 18 之后改为私有格式 PingFangUI.ttc，是分层可变字体，字形被组织成「复合 → Parts → 嵌套树」。开发者论坛里有人做了剖析 [32]：

「每 18 个字形清一次」意味着一句话还没画完，缓存就开始丢了：分层字形的加载粒度比「字形」细，缓存策略必须跟着下移一层。

10.5 GPU 侧的图集管理

CPU 侧的缓存以字节为单位，GPU 侧则以纹理为单位。GrAtlasManager 的类注释写明它「manages the lifetime of and access to GrDrawOpAtlases」，并且给图集加字形的操作只在 flush 时可用[12]。图集按掩码格式分三类——源码里有个静态断言钉住了数量：static_assert(skgpu::kMaskFormatCount == 3);，对应 A8 / A565 / ARGB 各一个图集 [12]。另有一条 padding 规则值得记 [12]：

Bump direct mask glyphs (zero padding) up to 1px when the atlas can be bilerp'ed.

下面对这条特别说明：直接掩码本来是零 padding 的，但如果上层要用双线性插值（bilerp）采样，就必须补 1 像素，否则插值会取到隔壁字形的像素——采样方式反过来决定了存储布局。还有 atlasGeneration 这个计数器：它是「单调递增的数，每次从纹理后端移除东西就变」[12]。移除也要使版本号失效，这是 GPU 侧处理「图集被复用」时的常见坑。

10.6 缓存内部的三个小常量

除了总数与总容量两个上限，SkStrike 还定了三个与内存分配粒度有关的下限 [5]：

// 【SkStrike】最小分配量：避免为单个小字形反复申请小块内存
inline static constexpr size_t kMinGlyphCount     = 8;
inline static constexpr size_t kMinGlyphImageSize = 16 /* height */ * 8 /* width */;
inline static constexpr size_t kMinAllocAmount    = kMinGlyphImageSize * kMinGlyphCount;

下面对这三个数的关系特别说明：16 × 8 是「最小可用位图」的尺寸，8 是「最小批量」——合起来是一次分配的下限（1024 字节）。也就是说，缓存不会为「一个 8×6 的标点」单独申请内存，而是至少按这个量级切块。另一个设计细节是 SkGlyphDigest：注释写明「在 remote glyphs cache 里，只需存 digest 就够」[4]。把「完整字形数据」与「查找所需的摘要」分开，让缓存索引可以只装摘要——这是缓存系统里常见的「二级表示」手法，代价是命中的时候要多一次跳转。

官方依据：缓存预算常量的定义见 SkStrikeCache.h；SkGlyphDigest 原理见 SkGlyph.h。

10.7 本章收在哪里

这一章讲「缓存层怎么兜住前九章的约束」。 2048 条 / 2 MiB、键含子像素位置、查找比存储贵——上游每多一个自由度，下游缓存就被乘一次。

十一、GPU 那一侧与边界回指

好了，最后一章来看 GPU 那一侧。

11.1 距离场：把「形状」换成「距离」

先来看看距离场这条路线。第 4 节的五形态表里，kSDFT（距离场纹理）与 kPath 是并列的。距离场的思路是：不存「这个像素在不在字形里」，而存「这个像素到轮廓的距离」，采样时用一个阈值切出形状。

Skia 自己的实现常量可以直接引用 [13]：

/* 【SkDistanceFieldGen】常量与打包 */
#define SK_DistanceFieldMagnitude   4      /* 距离范围 (-4, 4] */
#define SK_DistanceFieldPad         4      /* 四周各留 4 像素 */
#define SK_DistanceFieldInset       2
#define SK_DistanceFieldMultiplier  "7.96875"       /* 4 * 255/128 */
#define SK_DistanceFieldThreshold   "0.50196078431" /* 128/255 */

注释把这几个数的来历解释得很清楚：距离场用无符号字节存，零值在 128 处，取值范围是 [-4 * 127/128, 4]，所以乘数是 4 * 255/128、零阈值是 128/255[13]。打包函数（原样引用）[14]：

template <int distanceMagnitude>
static unsigned char pack_distance_field_val(float dist) {
    dist = SkTPin<float>(-dist, -distanceMagnitude, distanceMagnitude * 127.0f / 128.0f);
    return (unsigned char)SkScalarRoundToInt(dist / (2 * distanceMagnitude) * 256.0f);
}

下面对 127.0f / 128.0f 这个上界特别说明：它是防溢出的——如果直接夹到 distanceMagnitude，乘完 256 会超出字节范围。这类「差一点点」的常量在编解码里很常见，也最容易被抄错。算法血统也写在源码注释里：边距离依据边法向量与 alpha 计算，出自 Gustavson (2011)；距离传播用 Danielsson 的 8SSEDT（四趟扫描 F1/F2/B1/B2）[14]。

11.2 Slug：把贝塞尔曲线直接交给 GPU

Slug 走的是另一条路：不预计算纹理、不做距离场，直接把二次贝塞尔轮廓送进 GPU，由像素着色器判断每个像素在不在字形内 [36]。它的数据组织是「每字形画一个覆盖包围盒的 quad，配两张纹理」：一张存全部贝塞尔曲线数据，一张存空间数据结构 [36]。学术出处是 Lengyel 的 JCGT 论文《GPU-Centered Font Rendering Directly from Glyph Outlines》——用等价类算法消除了参数区间判定的数值鲁棒性问题，同时避免着色器分支发散 [37]。一个值得注意的进展：Slug 的相关专利已到期（社区长文，2026-03）[38]。这对开源实现是实质利好。

11.3 HarfBuzz 的 blob：另一种「不透明」

HarfBuzz 自己的 GPU 模块给了第三种组织方式 [33]：字形在 CPU 侧被编码为不透明 blob（每 texel 8 字节 RGBA16I），上传到一个 GL_TEXTURE_BUFFER，由片段着色器直接解码光栅化——中间没有位图图集。Draw 路径实现的就是 Slug 算法，Paint 路径处理 COLRv0/v1 彩色字形 [33]。

「不透明 blob」这个设计与第 8 节的 SkTextBlob 是同一种思路的两个尺度：上层的 blob 装的是「字形 + 位置」，下层的 blob 装的是「解码字形所需的全部数据」。两者都把「怎么解释这段数据」交给了解释方——这是图形管线里一种很稳定的分工。

11.4 SDF 与 MSDF：单通道与三通道

单通道距离场（SDF）有一个众所周知的副作用：尖角会被磨圆。原因很直接——距离场记录的是「到最近轮廓的距离」，而一个尖角的两条边在角点附近距离值相同，插值之后自然变成圆角。多通道距离场（MSDF）的解法是把符号距离拆到多个通道分别计算，采样时取各通道的中值 [39]。「取中值」这个操作等价于取交集：只有在所有通道都判定「在内」时，该像素才被判为在内——尖角因此得以保留。

这张表解释了第 4 节五形态表里的 kSDFT 为什么是一个独立选项：它不是「更省」，而是「在有限数据里换到了可缩放」。而 Slug 一行说明这条谱系的另一端是彻底不预计算。

11.5 三条路线的选型判断

把 11.1 至 11.4 收成一张表：

这张表里有一条容易被忽略的对称：「省纹理」和「能缩放」在距离场方案里是同一件事的两面。距离场之所以能省，是因为它把「形状」换成了「距离」——一个与分辨率无关的量。这也是为什么 kSDFT 会出现在第 4 节那张五形态表里，而不是被归成「一种特殊的位图」。

11.6 边界回指与预告

回到开头那条动线，现在可以把它说得更准了：字符经 cmap 变成字形 ID，字形 ID 与子像素位置打包成缓存键，未命中时由平台后端光栅化，结果按五种形态之一落进缓存，再由 blob 打包交给画布。

本篇到此为止。下一篇（ep05）进入 GPU 后端：同样是画一条路径、一个字形，GPU 侧那些绘制命令是怎么被组织起来的、paint 与 surface 在这一层怎样落地。ep03 讲清了「一笔怎么变成像素」，本篇讲清了「一个字怎么变成可绘制的数据」，下一篇接着讲「这些绘制命令怎么被批量送进 GPU」。

官方依据：距离场常量定义见 SkDistanceFieldGen.h；GPU 字形 blob 见 hb-gpu.cc。

参考资料

1. Skia — Tips & FAQ
2. SkTypeface.h
3. SkFont.h
4. SkGlyph.h
5. SkStrike.h
6. SkStrikeCache.h
7. SkStrikeSpec.h
8. SkScalerContext.h
9. SkTextBlob.h
10. SkShaper.h
11. Paragraph.h（skparagraph）
12. GrAtlasManager.h
13. SkDistanceFieldGen.h
14. SkDistanceFieldGen.cpp
15. Microsoft OpenType spec — glyf
16. Microsoft OpenType spec — loca
17. Microsoft OpenType spec — cmap
18. Microsoft OpenType spec — hmtx
19. Apple TrueType Reference Manual — glyf
20. Microsoft OpenType spec — CFF
21. Microsoft OpenType spec — CFF2
22. FreeType — Glyph Outlines（轮廓与曲线）
23. FreeType — Driver properties（interpreter / autohinter / stem darkening）
24. FreeType — Subpixel Hinting（v40 说明）
25. FreeType — Auto-Hinter 设计页
26. FreeType — Glyph Retrieval（FT_LOAD_* 标志）
27. LSB 5.0 — FreeType 数据定义（FT_Render_Mode）
28. FreeType Tutorial — Step 1
29. FreeType — Scanline Converter
30. FreeType — Subpixel Rendering（LCD 滤波）
31. Excalidraw — Adding hand-drawn font for CJK
32. Apple Developer Forums — PingFang 字形缓存剖析
33. HarfBuzz — hb-gpu.cc（GPU 字形 blob）
34. HarfBuzz — NEWS（VARC / 版本时间线）
35. HarfBuzz — Shaping and shape plans
36. Slug 官网
37. JCGT — GPU-Centered Font Rendering Directly from Glyph Outlines
38. Decade of Slug：专利到期与算法回顾
39. redblobgames — Guide to SDF+MSDF Fonts
40. Vello — Hybrid Rendering（glyph_run 与 ImageCache）

本篇配图三类：外部示意图取自 Wikimedia Commons（图注标作者与许可）；本机自跑实截由 skia-python 144.0.post2 生成；自绘图为本系列绘制，走 styles/qianmo/palette.json 色板单源。

站点链接：技术博客页

下篇预告：下一篇进入 GPU 后端——同一笔绘制，GPU 侧怎么被组织成命令、paint 与 surface 在哪一层落地。本文由@溯光 出品，转载请注明出处。本文同步发布于公众号与个人博客。

With Best Wishes.
