系列文章前言

系列定位

这个系列只回答一个问题：同样是「把矢量变成像素」，为什么市面上会同时活着五套做法完全不同的引擎，而它们各自还都活得挺好？

本篇是第三篇，也是钻到最底下的一篇。第二篇沿着 Skia 把「一次 draw」从 API 面拆到了后端，可它留了一个悬空的问题没答：命令进来的时候带着的是曲线，出去的时候落下的却是像素——中间那一步，矢量到底是怎么变成像素的？这一篇补的就是这一步。它不在 API 层，也不在后端层，而在两者之间的光栅化核心：曲线怎么变成线段、线段怎么变成覆盖率、覆盖率怎么变成屏幕上的灰度。

所以这一篇的门槛不在 API，而在几何。很多朋友能熟练写出 path.cubicTo(...)，却说不清这条三次曲线在屏幕空间中最终被折成了多少段、这个段数是按什么算出来的、以及为什么一个三角形路径做抗锯齿只需要大约 3 + H 条扫描线而十六倍超采样要 4H 条。这些数字在 Skia 的源码里都写着，只是散在七八个文件里。我们把它们收拢到一条链上。

系列文章写作风格说明

• 篇幅规划：每篇 16,000 至 20,000 汉字、10 章左右，每章 1,400 到 2,300 字。
• 写作顺序：先立坐标系（ep01），再沿 Skia 主线走机制（ep02 到 ep06），中间穿插三次自跑（ep07、ep08、ep10），最后与 Vello 前沿和三个对照项合流（ep09、ep11）。
• 每篇都给可核对的量化结论与出处；用「本机实测」与「官方原文」两条腿站住，凡是二手转述一律标注口径。
• 本系列不搬运厂商官方配图。需要图示时，我们用自己跑、自己算、自己画的图；外部示意图只取自 Wikimedia Commons 的通用概念图。
• 凡是前序系列已经占领的题域，本篇只引用、不复述——边界见 0.3 节。

全系列内容总览

1. 【2D 矢量引擎深挖】（一） 2D 矢量引擎全景：五款引擎各在哪个生态
2. 【2D 矢量引擎深挖】（二） Skia 架构：SkCanvas API 分层 + CPU(Raster) vs GPU backend
3. 【2D 矢量引擎深挖】（三） 矢量引擎核心：贝塞尔细分、tessellation、analytic AA 与 coverage
4. 【2D 矢量引擎深挖】（四） 字形光栅化：字形数据组织、blob 与 CJK
5. 【2D 矢量引擎深挖】（五） Skia GPU backend：覆盖 approach 与 instanced tessellation
6. 【2D 矢量引擎深挖】（六） Graphite：Skia 新一代 compute 后端
7. 【2D 矢量引擎深挖】（七） 自跑一：Skia 路径 CPU vs GPU 与 overdraw 可视化
8. 【2D 矢量引擎深挖】（八） 自跑二：SKP 回放与字体渲染差异
9. 【2D 矢量引擎深挖】（九） Vello：GPU compute 矢量引擎的 Sparse Strips 与 prefix-scan
10. 【2D 矢量引擎深挖】（十） 自跑三：Vello GPU、CPU、Hybrid 三路对比
11. 【2D 矢量引擎深挖】（十一） 与 Godot 2D、Cairo、Rive 对照，以及与 Android 显示栈、VFX 的交叉索引

相关资源链接

• 系列主题的坐标系（第一篇）：【2D 矢量引擎深挖】（一） 2D 矢量引擎全景
• 上一篇（主线引擎的 API 分层）：【2D 矢量引擎深挖】（二） Skia 架构
• 本篇引用最密的两个源码文件：SkScan_AAAPath.cpp ｜ WangsFormula.h
• 本篇本机自跑用的绑定：skia-python 发行页

本篇总览与边界：只回答三件事，不复述什么

先说说这一篇要干什么。它不是绘图教程，也不是源码导览，而是一条「矢量到像素」的动线。上一篇把一次 draw 送到了后端门口，这一篇要走进门去，看清楚门里那台机器：它先做什么、后做什么、每一步用什么数当尺子。顺序很重要：先明白曲线为什么必须被折成线段，才谈得上「怎么折」；先分清「段数」与「覆盖率」是两件事，才谈得上「为什么段数算得准还不够」。

0.1 全篇知识地图：十一章的顺序与产出

先来看看这张表。它不是并列的知识点，而是一条从曲线到灰度的动线——顺序不能颠倒：先有「曲线必须变线段」这个前提，才谈得上细分与段数；先把几何折成了线段，才谈得上扫描转换与覆盖率；先看清 CPU 这一侧怎么算准覆盖率，才有基准去看 GPU 那一侧怎么绕开它。

0.2 本篇只回答三件事

先来看看第一件事。第一件：曲线怎么变成线段。从 SkPath 里的 verb 与点，到 Skia 内部那条「每条曲线最多折成多少段」的硬上界，再到 Wang 公式这条能把「容差」直接换算出「段数」的公式。这件事的产出是一组有序的直线段。

第二件：线段怎么变成覆盖率。一组线段进了扫描转换器之后，怎么被切成扫描线之间的梯形、怎么把「像素被盖住了多少」算成一个 0 到 255 的数。这件事的产出是一张覆盖率图，也就是抗锯齿的本质。

第三件：这个数怎么变成屏幕上的灰度。覆盖率不是终点，它要和颜色、和 alpha 混合规则接上，再落到目标面上。这一层我们只讲到「覆盖率交出去」为止，混合与合成归 ep02 讲过的 Canvas 状态与涂抹链。

0.3 本篇不复述什么：四块已经占领的题域

边界不是客套——它防的是两篇文章讲同一件事又都讲半截。前序系列与后续篇目占了不少地，我们一块块让出去。

好了，边界一块块说。第一块：字形光栅化，归 ep04。本系列第四篇专门讲字形数据组织、blob 与 CJK 提示。本篇在讲「曲线怎么折成线段」时会碰到字形轮廓也是曲线这件事，但不展开——你在这里看到的所有细分结论，对字形轮廓同样成立，正因为成立，才不必重复第二遍。

第二块：GPU 后端的落地，归 ep05。本篇第九节会讲 GPU 上「stencil-then-cover」与「隐式化着色器」两条路，但只讲到它们如何绕开逐像素覆盖率为止。这些几何在 Ganesh 里怎么变成一条条 op、怎么写进命令缓冲，是第五篇的事。

第三块：Graphite 的内部机制，归 ep06。第十节会用 Graphite 的「z 值降 overdraw」收束前沿，但只立一句分界线：它把 2D 绘制重新理解成「带深度的 3D 场景」。Recorder、Recording、多线程调度这些内部结构，是第六篇的事。

第四块：Vello 的完整流水线，归 ep09。第十节同样只用 Vello 的结论性特征——4×4 tile 加解析覆盖率——当对照，不展开它的 flatten、prefix-sum 与排序三段。

另外两处也顺手让出去：引擎生态位的对照（谁在哪一格）归 ep01 与 ep11；SDF 距离场文字渲染是字形领域的技术，归 ep04 的视野，本篇只在第九节把它作为一种「绕开覆盖率的思路」提一句。

0.4 边界声明与量化锚点

边界声明先行：本篇不涉及字形光栅化（含 SDF 文字）、不涉及 GPU 后端的命令与 op 组织、不展开 Graphite 与 Vello 的内部机制、不复述引擎生态位对照。凡出现 Graphite、字形、Vello 这些词，都只作对照项与分界线，深度留给对应篇目。

量化锚点同样是纪律。下表把本篇所有关键数字集中列一次，后文每处引用都与它一致；凡属「本机实测」的，环境写在表下。

上述源码常量均取自 Skia main 分支（raw.githubusercontent.com/google/skia/main）。本机实测环境统一为 skia-python 144.0.post2（对应 Skia m144），Windows 11 / x86_64；凡后文出现「本机实测」，均指该环境，除非另注。

0.5 术语双语对照（先备着）

这一篇的术语比上一篇更底层，先把它们排一次队，后面就不再逐个解释。中文名是我们自己拟的，英文名是源码与论文里的原始叫法——如果你在别处看到不同的译法，以英文名为准。

一、曲线为什么必须先变成线段

下面我们开始第一阶段。这一章要回答一个看起来不像问题的问题：矢量引擎明明会画曲线，为什么内部还要先把它折成线段？答案不难，但它是后面所有章节的地基——不理解这一层，后面讲的细分、段数、扫描线全都会失去意义。

1.1 扫描转换器只认直线段

# 平整化的形状：曲线先折成线段，再进扫描线结构
for curve in path:  chop_at_y_extrema();  subdivide_until(chord_height < tol)

先来看一句原文。Skia 解析抗锯齿（analytic anti-aliasing，下称 AAA）实现的总纲注释里，开篇第一句就把这件事说死了：

We consider a path as a collection of line segments, as quadratic/cubic curves are converted to small line segments.

—— SkScan_AAAPath.cpp 头注释

这句话的意思是：在扫描转换器眼里，世界上没有曲线，只有线段。曲线在进入扫描转换之前，就已经被「折」成了一段段足够短的直线。这句话值得反复读，因为它解释了后面所有看似奇怪的设计：

• 为什么 Skia 要给每条曲线算一个「段数」？因为段数决定了折线的形状精度。
• 为什么这个段数有硬上界？因为要防止病态输入把内存吃光。
• 为什么三次曲线要先在 Y 极值处切开？因为折完的线段要按 y 排序进扫描线结构，而一段折线如果跨越了曲线的 Y 极值，它在同一 y 上就会出现两个交点，扫描线的「一个 y 对应一组有序交点」这个前提就没了。

其中：ε 是弦高容差，单位是屏幕像素；曲线越弯、ε 越小，折出的段数越多。

这套「先折后扫」的原理不是 Skia 的选择，而是整个 2D 光栅化界几十年的共同结构。第九节我们会看到，GPU 上的 stencil-then-cover 与隐式化着色器是两条真正的例外：它们试图让曲线不变成线段、直接在着色器里判定内外。而恰恰是「要绕开折线」这件事，让它们背上了各自的历史包袱。

1.2 两条入口：build() 与 buildPoly()

既然要折，那就在建边表的时候顺手折掉。 Skia 的边表构建器 SkEdgeBuilder 有两条入口，正好对应「路径里有没有曲线」这两种情况：

两条入口的分工来自 SkEdgeBuilder.cpp；SkGeometry.h 里两个 chop 函数的注释只有一句：「This is called by the scan converter.」

这条分工透露了一个工程现实：「路径里全是直线」是最常见的快路径，值得为它单开一条分支。凡是能确定输入是折线的场景（比如界面里那些直角矩形边框、图标里的多边形），系统都会尽量走 buildPoly()。性能优化的第一条永远是「让常见情况走最短的代码路径」，这里就是活例子。

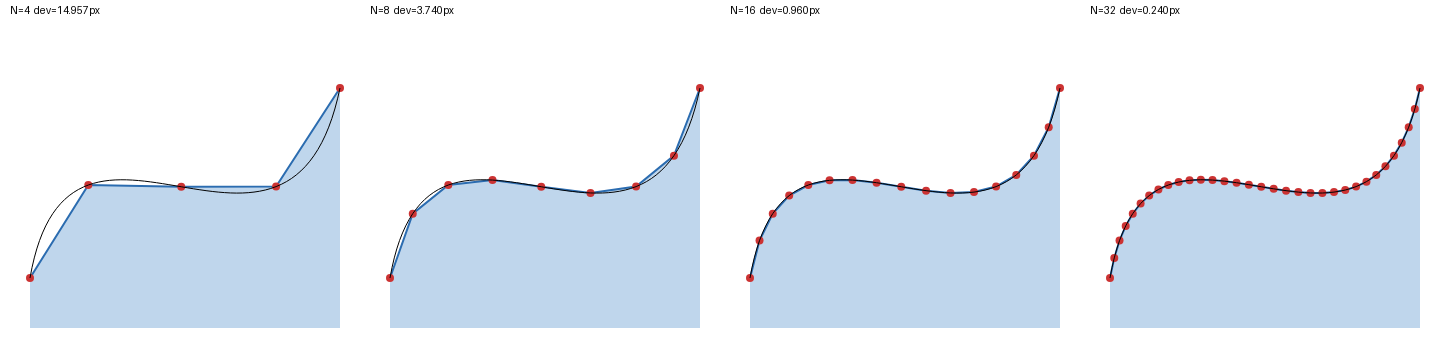

1.3 折到什么程度才算够：弦高容差

那么「段数够不够」是怎么判的？判据叫弦高容差（tolerance）：折线是曲线的弦，弦与曲线之间会有一段最大距离，这个距离就是误差。只要它小于一个阈值（常见取 0.25 或 0.1 像素），肉眼就看不出来了。

• Skia 在建边表时折 conic 用的容差写死为 kConicTol = 0.25f，也就是 0.25 像素；
• 而内部细分的目标精度注释写的是 1/8 像素。

两个数不一样，因为它们管的是两件事。 0.25 是「conic 先折成若干条二次曲线」这一层的外层容差；1/8 像素 是「一条二次/三次曲线再折成线段」这一层的内层精度。一层管粗，一层管细，这是典型的逐级收敛结构——先粗判该切几段，再对每段做细收敛。

这里有个容易被忽略的推论：平整化是「屏幕空间」的事。同一条曲线，放大到全屏和缩小成一个图标，折出来的段数完全不同——因为容差是按屏幕像素定的。这也解释了为什么矢量图放大不会糊：放大之后系统会重新算一次段数，折得更细。矢量所谓「无损缩放」，物理上就是「按当前尺度重算折线」。

本章对应的官方依据：扫描转换只认线段一句见 SkScan_AAAPath.cpp 头注释；两条建边入口见 SkEdgeBuilder.cpp。

1.4 本章收在哪里

第一章走完，我们手里有了一句可复用的判据：在光栅化这件事上，曲线的第一身份是「待折的线段集合」。同时也有了三件共识：折线精度用弦高容差衡量；Skia 为「纯折线路径」单开了 buildPoly() 快路径；容差是屏幕空间的，所以矢量缩放才需要重算。

下一章要回答的是：那到底怎么折？一条三次贝塞尔，怎么变成一组有序的短线段，而且段数还不能随便多。

二、贝塞尔细分：点怎么一层层分出来

下面我们进入第二阶段。这一章回答「怎么折」：从贝塞尔曲线的参数表示出发，讲清三件事——怎么在曲线上取点（De Casteljau）、曲线的数学形式长什么样（Bernstein 基）、以及为什么必须先在 Y 极值处切一刀。最后落到 Skia 那条硬上界：一条曲线最多折成 2⁶ = 64 段。

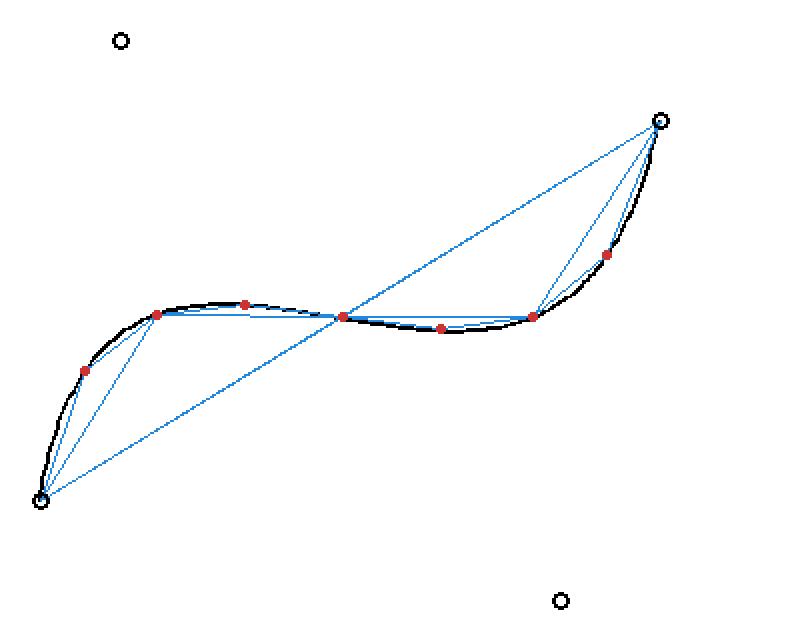

2.1 De Casteljau：一层层取中点

先讲最直观的取点办法。给一条三次贝塞尔曲线，控制点记为 P₀、P₁、P₂、P₃。想知道参数 t 处的曲线点在哪，De Casteljau 算法的做法是：

1. 在 P₀P₁、P₁P₂、P₂P₃ 三条线段上，各按 t 的比例取一个点，得到三个新点；
2. 这三个新点连成两条新线段，再按同样的比例各取一个点，得到两个点；
3. 这两点连成一条线段，再按同样比例取一个点——它就在曲线上。

这个「逐层按比例取点」的过程有个漂亮的副产品：它同时给出了把曲线在 t 处切成两条曲线的所有控制点。也就是说，取点和切分是同一件事，不需要额外的公式。这就是为什么所有引擎的细分都从 De Casteljau 讲起——它不是最省算力的算法，但它是最容易讲清、也最容易做数值稳定的算法。

2.2 Bernstein 基：换一个写法，看见另一种性质

De Casteljau 讲的是「怎么算」，Bernstein 基讲的是「它到底是什么」。三次贝塞尔曲线可以写成四个基函数的加权和：

B(t) = (1−t)³·P₀ + 3(1−t)²t·P₁ + 3(1−t)t²·P₂ + t³·P₃

四个系数 (1−t)³、3(1−t)²t、3(1−t)t²、t³ 就是三条 Bernstein 基函数。它们的和恒等于 1——这是贝塞尔曲线一个极其有用的性质：曲线永远落在控制点形成的凸包内，因为它是控制点的凸组合。

凸包性质还有一个工程含义：它给了包围盒一个廉价的上界。想知道这条曲线会画到哪，不必求曲线上的极值点，直接取控制点的包围盒即可——它一定包含曲线。第四节的 Wang 公式要判「这条曲线在屏幕空间有多大」，用的就是这个性质。

2.3 为什么必须先在 Y 极值处切一刀

现在回来了那个伏笔。折完的线段要送进扫描转换器，而扫描转换器的核心结构是「按 y 推进的活动边表」：对每一条扫描线 y，它要能算出一组有序的 x，然后从左到右填。

麻烦在于：一段折线如果在扫描方向上先增后减，它就会与同一条扫描线相交两次。在活动边表里，一条边只登记一个「当前 x」，多出来的那个交点就没有位置安放——是漏掉、还是重复填？两种都会画错。

解决办法朴素得让人拍腿：在 x 或 y 的极值点把曲线切开，让每一段都单调。极值点可以解析求出（对 x(t)、y(t) 求导，解出 t 即可），切开之后每一段都是单调的，扫描线上就只有一个交点。这就是 Skia 里那两个 SkChopQuadAtYExtrema / SkChopCubicAtYExtrema 的来由，注释里那句「This is called by the scan converter」不是说明，是因果。

顺带说一句，三次曲线比二次曲线麻烦得多。二次曲线的极值点最多一个，切一刀就单调；三次曲线求导后是个二次方程，最多两个极值点，而且形状还分好几类。Skia 内部就把三次曲线分成了六类：

分类函数 SkClassifyCubic 的注释里直接写了出处：「Resolution Independent Curve Rendering using Programmable Graphics Hardware」——正是第九节要讲的 Loop-Blinn 论文。同一个数学分类，在 CPU 侧的用途是「决定怎么切」，在 GPU 侧的用途是「决定用哪个隐式方程」。

2.4 段数上界：为什么是 2⁶ = 64

现在讲那条硬上界。折得越细越准，这谁都知道；但「越准越好」在工程上是不成立的——病态输入（比如一个长度极大、曲率极端的曲线）会让段数爆炸，内存和耗时一起失控。所以必须有个上限。

Skia 的上界写在一个宏里：

#define MAX_COEFF_SHIFT 6 —— This limits the number of lines we use to approximate a curve.

—— SkEdge.cpp

MAX_COEFF_SHIFT 6 意味着段数用「2 的幂」表示，最大就是 2⁶ = 64 段。注释里还有一句后话很有意思：「now that this is in an unsigned byte, we could go up to 7」——意思是存储字段已经是一个无符号字节了，理论上可以放到 2⁷ = 128。代码里留着这种「其实还能再放一点」的注释，是成熟项目的常态：上限不是算出来的极限，而是当时够用又不冒险的一个选择。

那么「细分一次」到底改善多少？注释给了一个准确的答案：

each subdivision (shift value) cuts this dist (error) by 1/4

down by 3 should give us 1/8 pixel accuracy

—— SkEdge.cpp

误差按 1/4 收缩，这是二次收敛的特征。直觉上也好理解：曲线的「弯曲程度」由其二阶差分刻画，而二阶差分随细分呈平方衰减。误差按平方收敛，意味着「想再准一倍，代价是段数乘四」——这条成本曲线决定了所有引擎都不会去追极限精度，而是在 1/8 像素这种「刚好够」的位置停下。

本章对应的官方依据：曲线分段与精度常量见 SkEdge.cpp；chop 与 conic 折 quad 见 SkGeometry.h。

2.5 本章收在哪里

第二章走完，我们拿到了四件东西：De Casteljau 的逐层取点、Bernstein 基与凸包性质、Y 极值切分的因果、段数上界 2⁶ 与 1/4 收敛。

还欠一个关键问题没答：这个 64 是上限，那实际该用几段？上面讲的都是「怎么折」，但「折几段」这件事，Skia 在 CPU 侧用的是一套启发式估算，而在 GPU 侧有一条第 4 章要讲的公式。在此之前，我们得先认识 Skia 特有的第三种曲线——conic。因为它的段数算法，恰好是那套公式的「非 Wang」版本。

三、Skia 为什么还要第三种曲线 conic

下面我们进入第三阶段。上一篇提过一句：Skia 的路径里不止直线、二次、三次三种 verb，还有一个 kConic。这一章把这件事讲透：多出来的那个权重 w 到底换来了什么，以及它给光栅化带来了什么额外成本。

3.1 conic 是有理二次：多出来的那个权重

先说它是什么。普通二次贝塞尔（抛物线段）的公式是：

B(t) = (1−t)²·P₀ + 2(1−t)t·P₁ + t²·P₂

conic 给它中间那项乘上一个权重 w，再整体除以权重的和：

             (1−t)²·P₀ + 2(1−t)t·w·P₁ + t²·P₂
B(t) = ————————————————————————————————
              (1−t)²  +  2(1−t)t·w  +  t²

这种「分子分母都是多项式」的形式叫有理参数曲线，这个具体形式叫有理二次（rational quadratic）。分子分母都是二次，所以它在齐次坐标里其实就是一条普通的二次曲线——这也正是它能精确表示圆弧的原因。

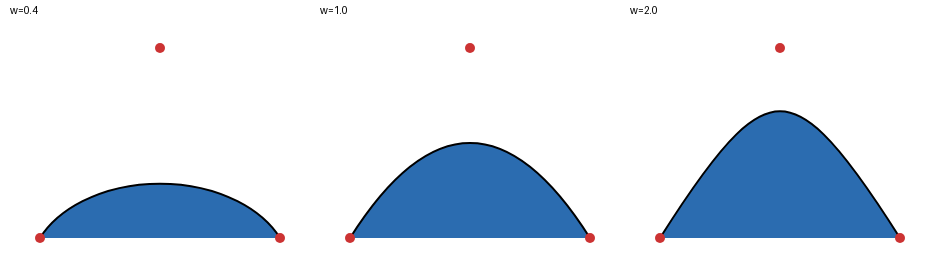

那个 w 决定了什么？一句话：它决定了曲线「往控制点 P₁ 鼓多少」。

关键在最后一格：w = cos(θ) 时，conic 能表示精确的圆弧。这就是 Skia 需要它的全部理由——圆是这个世界上最常见的图形，而贝塞尔曲线画不出精确的圆，只能逼近。二次逼近一个四分之一圆的最大误差约千分之二七，三次逼近可以压到万分之二七，但都不是零。而 conic 一上手就是精确的。

这笔账算得很清楚：为了「圆是精确的」这一条，Skia 要在路径表示里多存一个浮点权重、在扫描转换前多一层「conic 折 quad」的处理、在段数估算里多一套非 Wang 的公式（第四节）。换来的好处是：从圆角矩形到圆形进度条，Skia 画出来的圆弧没有逼近误差。这是个非常 Skia 的取舍——它宁愿在内部结构上复杂一点，也不愿在输出上留一点误差。

3.2 conic 怎么折：容差 0.25 与 pow2 0..5

言归正传，问题来了：扫描转换器只认线段，conic 再精确也得先折掉。那怎么折？ Skia 走的是两步走：先把 conic 折成若干条二次曲线，再把每条二次曲线折成线段。

第一步的 API 叫 ConvertConicToQuads，它的文档注释里有两条必须记住的约定：

Approximates conic with quad array. ... Maximum quad count is 2 to the pow2. Every third point in array shares last SkPoint of previous quad and first SkPoint of next quad.

—— SkPath.h

「2 的 pow2 次方条」加「每第三个点共用」，这两句合起来描述了一种很紧凑的存储布局。一条二次曲线要三个控制点；如果把 N 条二次曲线首尾相接存下来，相邻两条之间会共用端点，那么总点数就是 2N + 1，正好对应「每第三个点共用」的说法。Skia 把这个 N 也写进了注释：

N = 1 << pow2. The amount of storage needed is (1 + 2 * N)

—— SkGeometry.h 的 chopIntoQuadsPOW2

而 pow2 的常规取值范围是 0 到 5，也就是 1 到 32 条二次曲线（这条来自 API 文档的参数说明）。为什么又是「2 的幂 + 上限」？因为「取 2 的幂」意味着不用浮点舍入、不用四舍五入——段数天然就是可枚举的整数档位，实现里可以直接移位。这是 Skia 反复出现的模式：能用位移就不用浮点，能用整数档位就不留连续区间。

第二步的容差写在一个常量里：

constexpr float kConicTol = 0.25f;

—— SkEdgeBuilder.cpp

0.25 像素。建边表的时候，Skia 用这个容差调 computeQuads 先算出该折几条二次曲线（computeQuadPOW2 的注释写着「return the power-of-2 number of quads needed to approximate this conic with a sequence of quads. Will be >= 0.」），再逐条折成线段。

本章对应的官方依据：conic 的 verb 与权重见 SkPath 概览；kConicTol 与 pow2 0..5 见 SkEdgeBuilder.cpp。

3.3 本章收在哪里

第三章走完，我们认识了 Skia 的第三种曲线：有理二次 conic，靠一个权重 w 换取『圆可以精确表示』这个能力；它在进入扫描转换前要经过先折 quad、再折线段的两步处理；每一步都有自己的容差与段数档位。

到这里，三种曲线都到齐了。但还有一个问题悬在空中：「该折几段」这个数字，到底是怎么定的？上面讲的是上界（64 段）和档位（pow2 0..5），可实际用哪一档，总要有个算法。Skia 在 CPU 侧用的是启发式估算，在 GPU 侧用的是一条有名字、有出处的公式。下一章就讲它。

四、段数是猜的还是算的：Wang 公式

下面我们进入第四阶段。这一章回答「折几段」这个核心问题。答案是有公式的，而且这个公式在图形学界有名字、有出处、有最坏情况的闭式解。如果说前面三章是「怎么折」，这一章是「折多少」——它是本篇最硬的一块内容。

4.1 Wang 公式：把容差直接换成段数

先来看看原文。 Skia 的 WangsFormula.h 头注释把这个公式讲得很完整，我们逐句读：

Wang's formula gives the minimum number of evenly spaced (in the parametric sense) line segments that a bezier curve must be chopped into in order to guarantee all lines stay within a distance of "1/precision" pixels from the true curve. Its definition for a bezier curve of degree "n" is as follows:

maxLength = max([length(p[i+2] - 2p[i+1] + p[i]) for (0 <= i <= n-2)])
numParametricSegments = sqrt(maxLength * precision * n*(n - 1)/8)

（Goldman, Ron. (2003). 5.6.3 Wang's Formula. Pyramid Algorithms: A Dynamic Programming Approach to Curves and Surfaces for Geometric Modeling. Morgan Kaufmann Publishers.）

—— WangsFormula.h

这段话里有三个要点，值得拆开看：

第一，「最小段数」是保证性的。公式给的不是经验值，而是「保证所有线段与真实曲线的距离都在 1/precision 像素之内」所需的最小段数。「保证」这个词很重要——它意味着这是一个可证明的上界，不是一个调参调出来的数。

第二，公式里那串 p[i+2] - 2p[i+1] + p[i] 是二阶差分。对二次曲线它只算一次（i=0），对三次曲线算两次（i=0,1）取最大。二阶差分正是「弯曲程度」的度量——曲线越弯，二阶差分越长，算出来的段数越多。这与第二章「误差按 1/4 收缩」是同一件事的两个视角。

第三，段数与 precision 是「平方」关系。看公式里的 sqrt(...)：段数 ∝ √precision。所以想要 4 倍精度，段数只需要 2 倍。这一点很关键，因为它和第二章的「细分一次误差降为 1/4」互为逆命题——同一个二次收敛关系，从两个方向描述。

实现层面还有个小技巧：连续三个 length_term 都不是直接开根。因为开根号在向量指令里代价不低，Skia 把「Wang 公式的 4 次方」直接算出来（quadratic_p4 / cubic_p4），再用 root4() 或 nextlog16() 取回。nextlog16 这个名字本身就说明了「只用 2 的幂」这个传统：它算的是 ceil(log16(x))，也就是「要取到 2 的几次幂」。

注释里还留了一句边界处理：「For +infinity return 128」——无穷大时返回 128，而不是崩溃或返回一个巨大整数。这种「病态输入给一个合理兜底」的写法，是数值代码的基本修养。

4.2 最坏情况：闭式解

说白了，工程上还需要另一个数：万一控制点摆得最坏，这条曲线最多要几段？因为 GPU 侧的缓冲要预先分配，分配多少必须有个确定的上界。Skia 给了闭式解：

worst_case_cubic_p4(precision, devWidth, devHeight) = 4 * length_term_p2<3>(precision) * (devWidth² + devHeight²)

This is simply a special case of the cubic formula where we maximize its value by placing control points on specific corners of the bounding box.

—— WangsFormula.h

这句话的数学含义很漂亮： Wang 公式里的 maxLength 是二阶差分，而它的最大值受控制点包围盒尺寸限制——把控制点摆在包围盒的特定角上就能取到最大。于是「最坏情况段数」被化成了包围盒尺寸的函数，只需知道屏幕空间宽高，不必看具体控制点。这条闭式解直接服务于内存分配：先按上界分配、按实际使用——这个套路在实时图形里到处都是。

4.3 conic 的公式不是 Wang 的

现在回到第三节那个悬念。 conic 的段数公式长得很像 Wang，但 Skia 的注释明确否定了这个说法：

This is not actually due to Wang, but is an analogue from (Theorem 3, corollary 1): J. Zheng, T. Sederberg. "Estimating Tessellation Parameter Intervals for Rational Curves and Surfaces." ACM Transactions on Graphics 19(1). 2000.

—— WangsFormula.h

为什么要专门注明？因为有理曲线比多项式曲线多了一个分母，而「分母不为常数」会让「二阶差分」这个度量失去直接意义——你不能只对着控制点算差分就完事，还要考虑权重的变化。Zheng 与 Sederberg 那篇论文处理的正是「有理」这件事。

实现里能看到这个额外的复杂度：

注意 dw 那一项。它是整个实现里唯一「因为 w 会变而多出来」的东西，也是 conic 公式无法照搬 Wang 的根本原因。一行代码，把「有理」与「多项式」的区别说得明明白白。

本章对应的官方依据：Wang 公式全文与最坏情况闭式解见 WangsFormula.h；原始出处为 Goldman《Pyramid Algorithms》5.6.3。

4.4 本章收在哪里

第四章走完，我们拿到了「折几段」的完整答案：CPU 侧有启发式估算，GPU 侧用 Wang 公式；Wang 公式给出的是「保证精度所需的最小段数」，段数与精度成平方关系；最坏情况有只依赖包围盒的闭式解；而 Skia 特有的 conic 用的是 Zheng-Sederberg 的有理版本，多出一个权重变化项 dw。

几何这一侧到此为止。接下来要问的是：折出来的这一堆线段（或者按 GPU 的做法，被 tessellate 出的一堆三角形），是怎么被组织起来交给光栅化的？第五章讲两条 tessellation 路线。

五、tessellation 有哪两条路

下面我们进入第五阶段。「tessellation」这个词在 2D 领域有点歧义：CPU 侧它是「把路径区域拆成能填的三角形」，GPU 侧它是「用着色器并行地把曲线炸成三角形」。这一章把两条路都讲清，并说清它们的共同难题——接缝。

5.1 CPU 路线：三角化的六个阶段

# CPU 侧三角化六阶段
linearize -> build_mesh -> sort_by_Y -> simplify -> monotone_partition -> triangulate

先来看看 CPU 侧。 Skia 的实现叫 GrTriangulator，它的头注释把流程写得像一份施工顺序：

1) Linearize the path contours into piecewise linear segments; 2) Build a mesh of edges...; 3) Sort the vertices in Y (and secondarily in X); 4) Simplify the mesh by inserting new vertices at intersecting edges; 5) Tessellate the simplified mesh into monotone polygons; 6) Triangulate the monotone polygons directly into a vertex buffer

—— GrTriangulator.h

这六步里有三个信息值得停下来想。

第一，第一步就是第一章讲过的那件事。「Linearize into piecewise linear segments」——曲线先变线段，这一步在 CPU 与 GPU 两条路上都要走，不是哪条路的专利。

第二，第三步按 Y 排序是全局排序。把顶点按 Y（并列时按 X）排一遍，是为了后面用扫描线思路做「找交点 → 剖分」。这解释了为什么三角化是 CPU 侧相对贵的操作：它本质上是平面几何里的一套组合算法，复杂度与顶点数、交点数都相关，不是线性扫一遍就完。

第三，第五步的产物是「单调多边形」而不是直接三角形。这一步是 Skia 三角化算法的核心，出处也写在注释里：「Triangulating Simple Polygons and Equivalent Problems」（Fournier & Montuno）。为什么先剖成单调多边形？因为单调多边形的三角化是线性时间的——剖分把最难的部分（一般多边形）先化归成好处理的部分（单调多边形），代价是要多做一次剖分。这是计算几何里非常经典的「分解-求解」套路。而第四步的求交化简，用的是 Bentley-Ottmann 线扫描。

顺带记几个实现参数：三角化接口带明确容差（PathToTriangles(path, tolerance, clipBounds, ...)、pathToContours(tolerance)、appendQuadraticToContour(..., toleranceSqd, ...)），内存用块状竞技场分配，块大小 16 KB（kArenaDefaultChunkSize = 16 * 1024）。

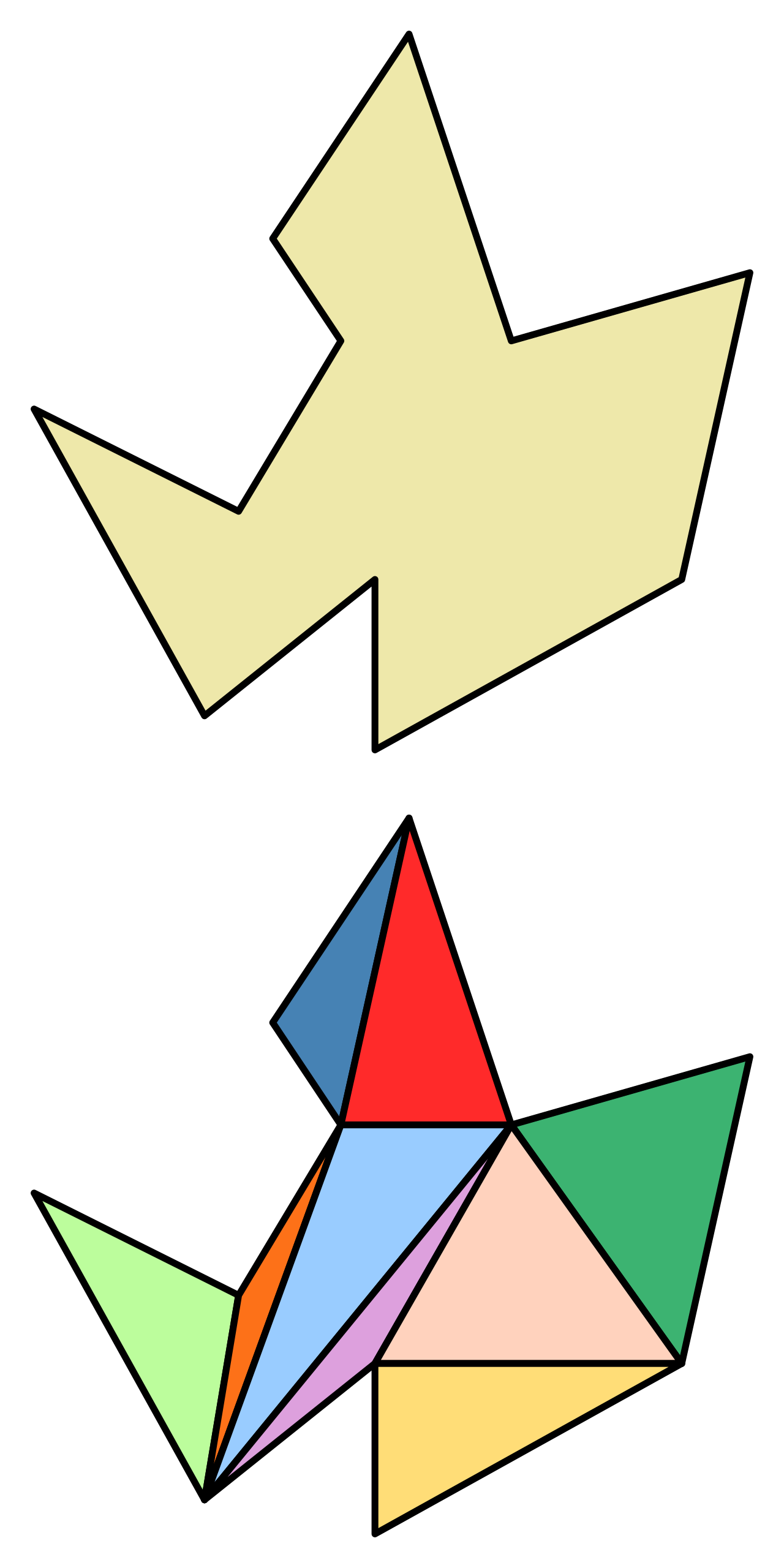

5.2 单调剖分：把难问题化归成好问题

单调多边形为什么值钱？它的定义是：存在一个方向，使沿该方向的每条垂线与多边形边界至多交一条线段。由此带来一个极有用的后果——从凸顶开始可以线性地把顶点一个个「剪耳朵」成三角形，不会剪错；而一般多边形没有这个保证，可能剪到一半发现剪出个洞。所以整条路线是：一般多边形 →（加辅助线）→ 单调多边形 →（线性剪）→ 三角形，多花一次剖分，换来最后一步的简单与稳定。实现里 fPreserveCollinearVertices 与 fRoundVerticesToQuarterPixel 两个开关，就是剖分阶段对共线点、过近点这些退化情形做的兜底。

5.3 接缝问题与面包屑三角形

两条路线都要面对同一个麻烦：接缝。折线化的轮廓（外圈曲线）与内部三角化出来的多边形之间，顶点不可能严丝合缝对齐——外面折了 17 段，里面可能剖出 19 个顶点，中间就留下一个个细缝（T-junction）。缝小的看不见，缝大的会漏出背景色，在抗锯齿的边缘上尤其明显。

Skia 的解法名字很可爱，注释原文：

The breadcrumb triangles serve as a glue that erases T-junctions between a path's outer curves and its inner polygon triangulation.

—— GrTriangulator.h

「面包屑」这个名字取得很准：它在接缝处撒下一串很窄的三角形，把这些缝「粘」住。注意它们的角色——它们不是为了填色，而是为了补缝，所以实现里有一个专门的开关 fEmitCoverage 管覆盖率输出，与面包屑是两件事。

其中：tolerance 是线性化容差，clipBounds 是裁剪范围，两者共同决定三角化的顶点规模。

这个细节很能说明 2D 光栅化的真实难度：数学上讲清了「怎么剖分」只是第一步，工程上真正花时间的，往往是「两套算法接在一起时那半像素的缝」。第九节我们还会在 GPU 侧看到同一个问题的另一种解法。

本章对应的官方依据：六阶段与面包屑三角形见 GrTriangulator.h；单调剖分出处为 Fournier & Montuno。

5.4 本章收在哪里

第五章走完，我们看到 CPU 侧把路径变成三角形的完整六步，以及其中最值钱的一步——用单调剖分把难问题化归成好问题；也看到了两条路线共同的敌人是接缝，Skia 用「面包屑三角形」把它粘掉。

几何到此彻底就绪：曲线变成了线段，线段围起来的区域变成了三角形（或直接变成按 y 组织的边表）。下一章开始，视角切换——不再问「几何长什么样」，而是问「像素被盖住了多少」。

六、线段怎么变成覆盖率

下面我们进入第六阶段。这是本篇的转折章。前面五章都在讲几何，从这一章起，主角变成像素。核心问题只有一句话：一个像素被图形盖住了一部分，那「一部分」要算成多少？

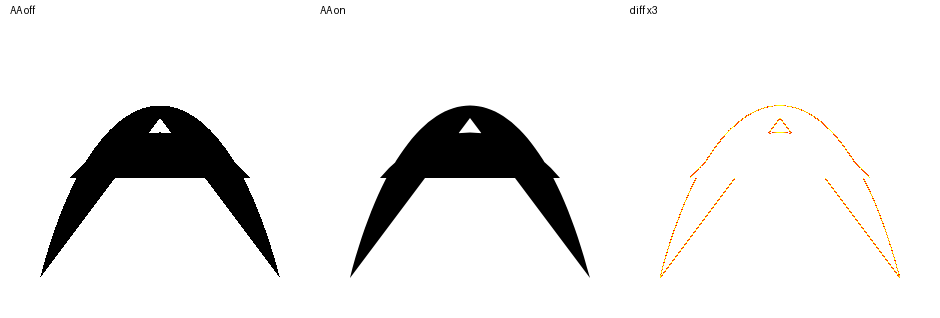

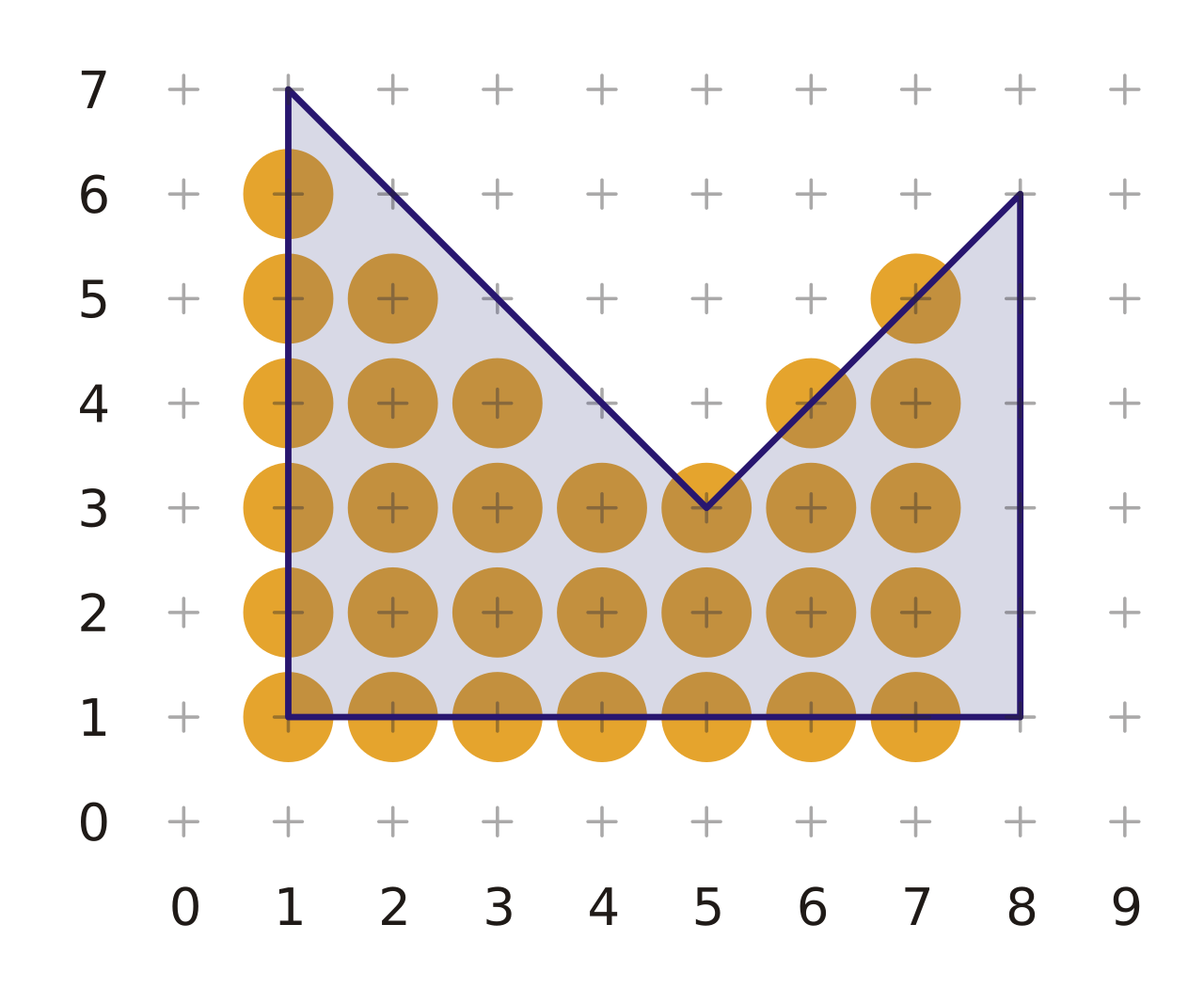

6.1 活动边表：按 y 推进

先来看看扫描转换的基本结构。把折线化的轮廓看成一组边，每条边有起止 y。经典做法是维护一张活动边表（active edge table）：

1. 按 y 从小到大推进扫描线；
2. 有边进入当前扫描线范围就加入活动表，离开就移除；
3. 每条扫描线上，把活动边的 x 交点排序；
4. 按填充规则在相邻交点之间填色。

Skia 的实现里能看到这个结构：SkScan_Path.cpp 中有 SkEdge* currE = prevHead->fNext; 这样的链表推进、validate_edges_for_y(currE, curr_y) 这样的校验，以及 proc(blitter, curr_y, PREPOST_START) 这样的「行前/行中/行后」回调。PREPOST_START 这个枚举名说明了 blitter 接口的设计：一次扫描行会被拆成「开始前 / 进行中 / 结束后」三段通知，便于某些 blitter 做缓存刷新。

建边阶段在这里还要处理一个细节：垂直边的合并。 SkEdgeBuilder.cpp 里有一条判断：

return SkAbs32(a - b) < 0x100;

0x100 是 16.16 定点数里的 1/256，也就是「两个 x 差不到 1/256 像素就算相等」——这样能把近乎垂直的边合并掉，减少活动表的规模。更值得记的是这条判断旁边的一句注释：

We only consider edges that were originally lines to be vertical to avoid numerical issues (crbug.com/1154864).

只有「本来就是直线」的边才参与垂直合并，曲线折出来的边不参与。为什么？因为曲线折出来的边方向是近似的，把它们当垂直处理会引入数值问题——这条注释挂着具体的 bug 号，是一处真实的工程妥协。

6.2 像素被盖住了多少：面积就是覆盖率

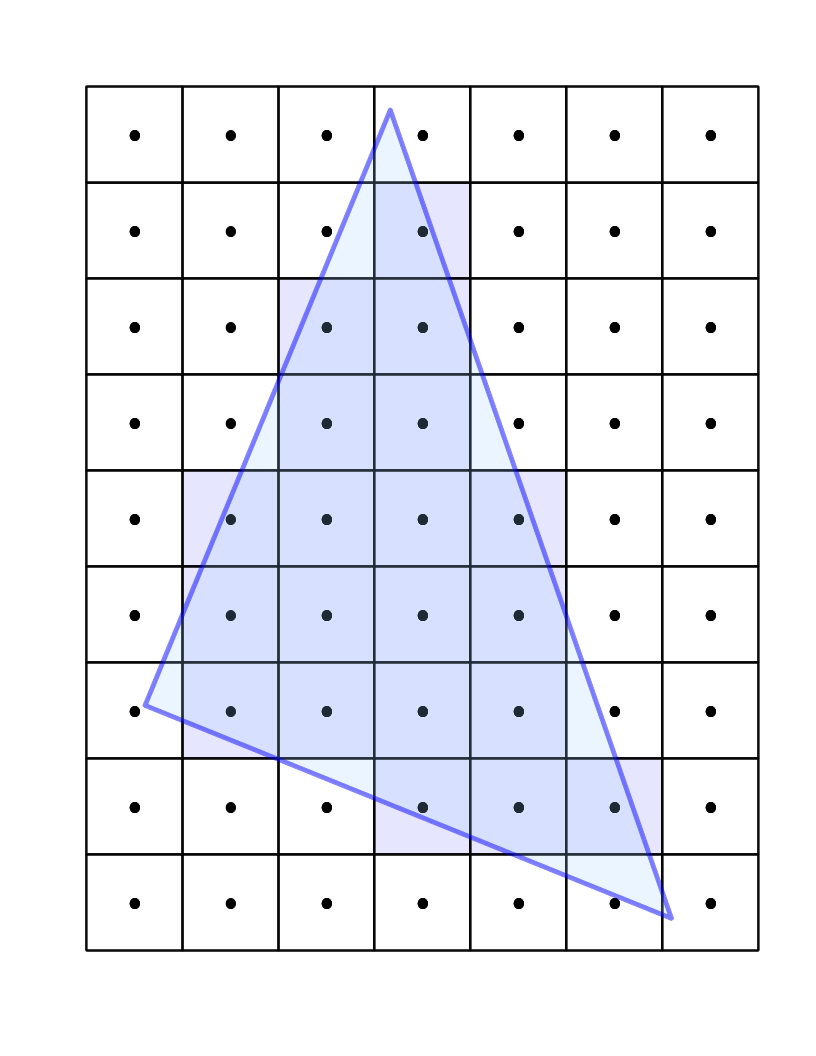

现在到了最关键的一问：单个像素怎么算覆盖率？答案朴素得几乎让人失望——算面积。

一个像素是一个 1×1 的正方形。图形盖住它的部分是一个多边形（通常是梯形或三角形）。两者的交集面积，就是覆盖率。覆盖 30% 就是 0.3，覆盖 100% 就是 1。

其中：coverage 取值落在 [0, 1]，乘上 255 就是 8 位 alpha。

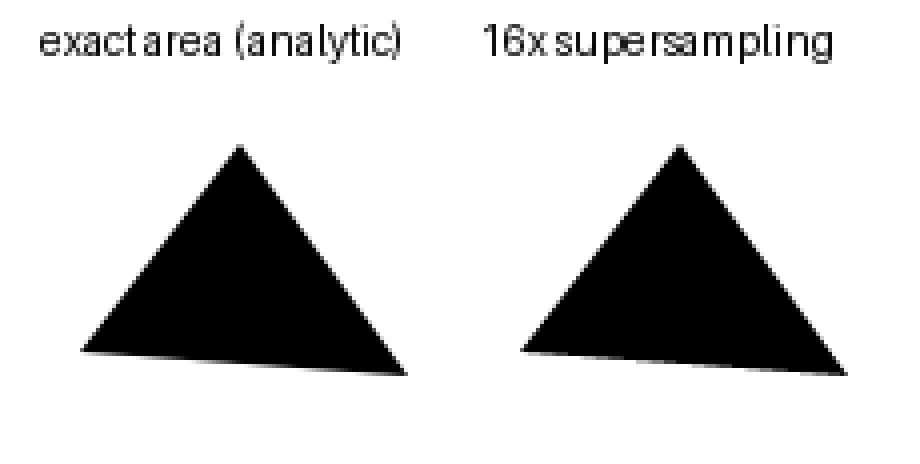

这个定义简单，但它的实现方式分出了两大流派：

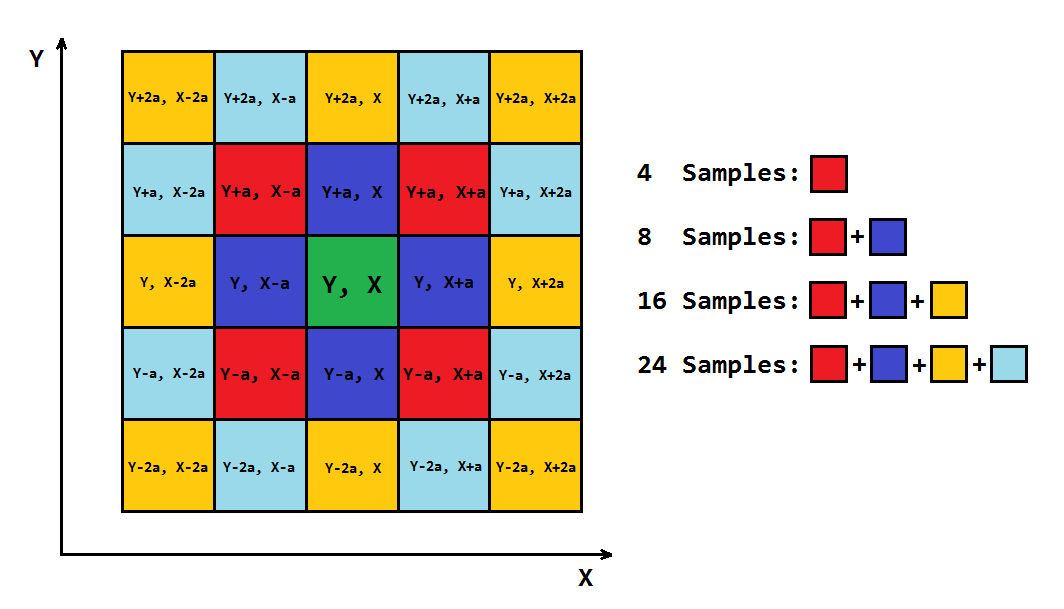

超采样的优点是简单——它不需要任何几何求交，只需要「点是否在图形内」这个判定。缺点是精度被样本数锁死：16 倍采样意味着覆盖率只能取 17 个档位（0/16 到 16/16），而 8 位 alpha 有 256 个档位。这就是第七节要讲的「解析法为什么更准」的由来：不是算法更聪明，而是它没有把精度浪费在档位量化上。

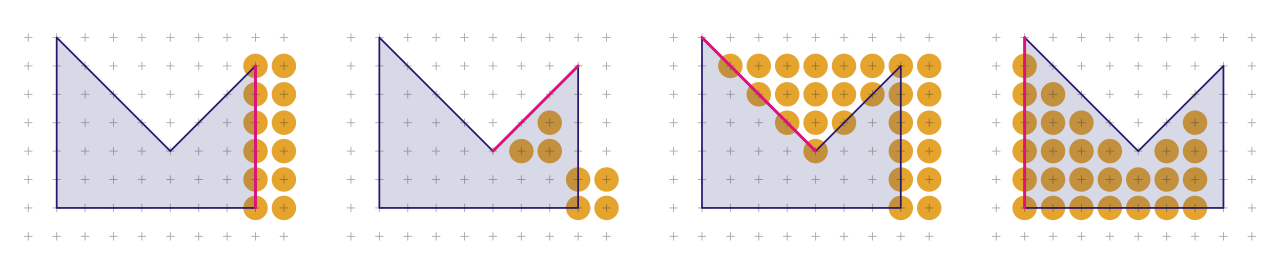

6.3 两种填充规则：edge fill 与 fence fill

还有一个容易被忽略的细节：扫描线上「哪一段该填」怎么判？同一组交点，按不同规则填出来是不同的图形。Skia 实现了两种常见策略，名字很形象：

这两种规则在几何上是等价的（对简单多边形），差别在代价结构上。 edge fill 对每条边都要切换状态；fence fill 只对一侧的边切换，于是同一段区间可能被填两次或更多次——如果填充操作是「覆盖」，多填一次无所谓；但如果填充操作是累加（抗锯齿的 alpha 累加正是累加），多填就会把 alpha 加爆。所以规则与混合方式必须配套设计，这是光栅化里非常容易出错的一处。

本章对应的官方依据：扫描转换入口与掩码上限见 SkScan.h；垂直边合并的 bug 号为 crbug.com/1154864。

6.4 本章收在哪里

第六章走完，我们跨过了从几何到像素的那道桥：活动边表按 y 推进、像素覆盖率由「交集面积」定义、填充规则决定哪一段被填。也看到了垂直边合并那个带 bug 号的工程细节，以及两种填充规则与混合方式必须配套的原因。

七、analytic AA 为什么只要 3+H 条扫描线

下面我们进入第七阶段。这一章讲 Skia 的解析抗锯齿，也是全篇技术含量最高的一章。它的核心是一句反直觉的话：算得准的那个算法，反而算得更快。而支持这句话的证据，是 Skia 源码里的一段对比数字。

7.1 非等距扫描线：三类 y

先来看看旧办法的毛病。超采样的扫描线是等距的。Skia 的注释里把两种旧做法的取法都列了出来：

the previous non-AA algorithm 用 y = 1/2 + 0, 1/2 + 1, 1/2 + 2, ... the previous 16-supersampling AA algorithm 用 y = 1/8 + 1/4, 1/8 + 2/4, 1/8 + 3/4, ...

—— SkScan_AAAPath.cpp

等距的好处是简单，坏处是「大量扫描线白跑了」。想象一个高 500 像素的三角形：超采样每像素要打 4 条纵向扫描线，于是总共约 2,000 条；而其中绝大多数扫描线切出来的截面形状长得一模一样，算出来的覆盖率其实是同一批数。

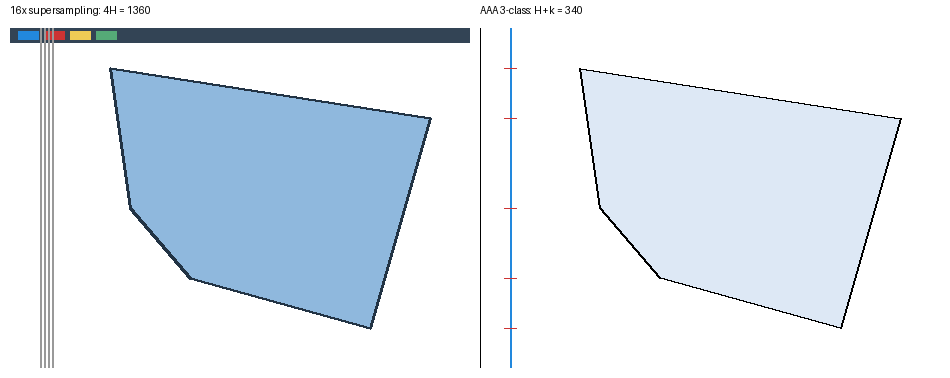

Skia 的做法是：只在「形状会变」的地方放扫描线。注释列了扫描线 y = c_i 的三类取值：

1. an integer between [0, H]
2. the y value of a line segment endpoint
3. the y value of an intersection of two line segments

—— SkScan_AAAPath.cpp

这三类值就是几何发生变化的全部位置：整数行覆盖像素行边界，端点行切开线段起止，交点行切开两线段交叉。三类位置之间，截面是纯梯形——算一次就能平移复用。

7.2 排除面积：为什么「算外面」比「算里面」容易

好了，扫描线放好了，接下来算覆盖率。这里 Skia 用了一个非常巧的转换。原注释说得很清楚：单个像素的覆盖率本质是「像素矩形与梯形」的交集面积（区域 A），但 A 的形状可能很复杂，所以别算 A，算它外面那两块：

we can compute the excluded area, which are B and C, quite easily, because they're just triangles.

—— SkScan_AAAPath.cpp

注释里甚至画了个 ASCII 图说明这个位置关系：

+-----------\----+
|            \  C|
|             \  |
\              \ |
|\      A       \|
| \              \
|  \             |
| B \            |
+----\-----------+

中间那块不好算的 A 是「像素被梯形盖住的部分」，而上下两块 B、C 是两个直角三角形——面积一眼可得。于是 覆盖率 = 1 − (B + C) / 像素面积。这就是标题里那个「解析」的含义：不是采样估算，而是真的把面积积出来。

注释还补了一句为什么这个转换总是成立：

we can prove that an excluded region (take B as an example) is either itself a simple trapezoid (including rectangles, triangles, and empty regions), or its opposite (the opposite of B is A + C) is a simple trapezoid. In any case, we can compute its area efficiently.

换句话说：无论梯形怎么摆，总有一侧是简单形状。这条「对偶」性质让实现不必对边界情况做各种特判——算法的正确性不依赖枚举所有情形，而依赖一条可证明的对称性。这是数值代码里最让人安心的一种设计。

7.3 3 + H：那句话的分量

现在讲那个数字。头注释里有一段直白的对比：

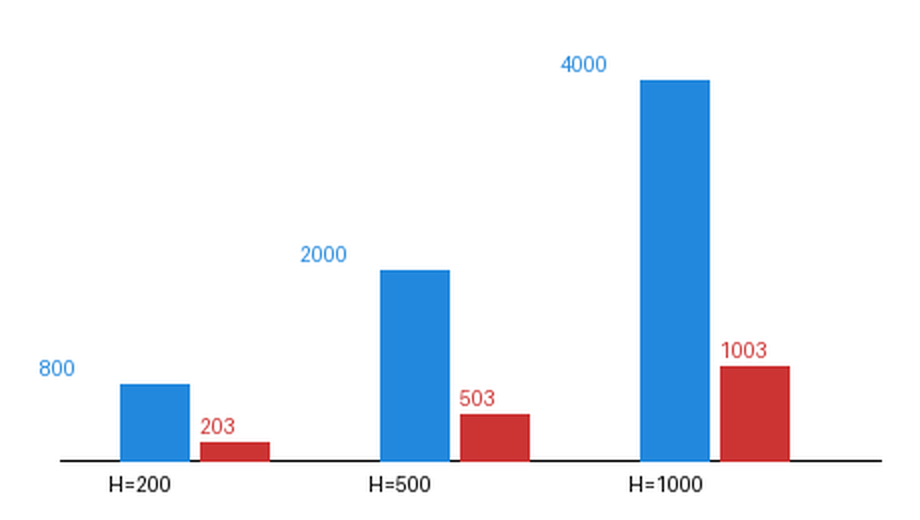

For example, given a triangle path, the number of scan lines in our algorithm is only about 3 + H while the 16-supersampling algorithm has about 4H scan lines.

—— SkScan_AAAPath.cpp

这里 H 是绘制区域的高度。一个三角形：三条边，每条边最多贡献两个端点 y；加上每条扫描线至少要在每个整数行出现一次——于是扫描线总数约等于 H 加上一个与边数相关的小常数（这个例子里是 3）。而 16× 超采样是每个像素行打 4 条，所以是 4H。

H 取 500 时是 503 对 2000，差 4 倍；这个差距与图形复杂度无关，因为扫描线数量由几何变化点决定。

其中：H 是绘制区域的高度，k 是与边数相关的常数（三角路径下为 3）。

更重要的是质量那句话：

our algorithm has a higher quality because it generates ground-truth coverages analytically. It is also faster because it has much fewer unnecessary horizontal scan lines.

「又快又准」不是营销语，而是这个算法结构的必然结果：因为不采样，所以没有档位量化误差；因为扫描线只放在必要处，所以没有冗余计算。两件事的根源是同一个——把扫描线放在几何变化处。

7.4 定点精度与 alpha 抖动

剩下的是工程细节，但每一处都决定「解析算出来的精确覆盖率」能不能真落到 8 位 alpha 上。

第一处：边用定点数表示。 SkAnalyticEdge.h 定义了 static constexpr int kDefaultAccuracy = 2;，并给出 SnapY 的实现与理由：「先左移、舍入、再右移」会导致某些值被算错，Skia 改成「加半个单位再截断」。边上还有 Winding : kCW = 1, kCCW = -1 用符号表方向、fDY = abs(1/fDX) 只用于梯形 blitting 的注释。

第二处：alpha 的抖动（snap）。解析算出的覆盖率是连续的，输出却只有 8 位，于是 Skia 在 RunBasedAdditiveBlitter 里做了这样一件事：

// Blitting 0xFF and 0 is much faster so we snap alphas close to them
SkAlpha snapAlpha(SkAlpha alpha) { return alpha > 247 ? 0xFF : alpha < 8 ? 0x00 : alpha; }

注意阈值是 247 与 8，不是 255 与 0——凡是 ≥248 的覆盖率直接当「完全不透明」，≤7 的直接当「完全透明」。理由写在注释里：blit 255 和 0 比 blit 254 和 1 快得多，因为前者走「填充」快路径、后者必须走「混合」慢路径。让约 3% 的边缘像素取极值，换边缘像素大量走快路径——抗锯齿到最后拼的不是数学，而是这类「哪 3% 可以不要」的判断。

第三处：掩码缓冲多留的那两个字节。小路径走掩码缓存，宽度上限 32 像素（kMAX_WIDTH）、存储上限 1024（kMAX_STORAGE），而数组声明里多留两字节，注释写的是「we add 2 because we can write 1 extra byte at either end due to precision error」——多留一格，是因为这里的定点运算会在边界上偶尔多写一个字节。

第四处：兜底路径。 AAA 并非所有情形都能走。SkScan.h 里写着：路径太大时抗锯齿会退化成非抗锯齿（BW），除非外层先把它切成小块；而 getRealBlitter(forceRealBlitter) 的注释也提到「fall back to the old code path」。新算法上线不等于旧代码删掉，而是留一条兜底的路——这是成熟工程的常态。

本章对应的官方依据：三类扫描线与 3 + H 对比见 SkScan_AAAPath.cpp；定点精度与 SnapY 见 SkAnalyticEdge.h。

7.5 本章收在哪里

第七章走完，我们拿到了本篇最核心的一组结论：Skia 的解析 AA 把扫描线放在三类「几何变化点」上，用「排除面积」把复杂的交集面积算成两个三角形，于是三角路径只要约 3 + H 条扫描线（对比超采样的 4H），并且覆盖率是解析的真值而非采样估算。

同时也看到了这套算法能落地的四个工程前提：定点数的安全舍入、alpha 抖动到 0/255、掩码缓冲多留两字节、以及一条退回旧实现的兜底路径。

到这里，我们讲的全是 Skia。但问题是：别的引擎做的是同样的选择吗？下一章把 FreeType 与 Cairo 拉出来并排看——它们面对的数学问题完全一样，选择却相当不同。

八、三套工业实现到底差在哪

下面我们进入第八阶段。上一章的结论如果只讲 Skia，容易让人以为「解析算覆盖率」是唯一正确答案。这一章把 FreeType 的 ftgrays 与 Cairo 的 tor 扫描转换器摆在一起，看同样的数学问题在三个项目里长出了三种不同的样子。

8.1 FreeType ftgrays：精确覆盖 + 8 位子像素

先来看看 FreeType。它的抗锯齿光栅化器在 ftgrays.c 里，文件开头的自述相当有性格：

A new perfect' anti-aliasing renderer ... computes the exact coverage for each pixel cell from straight line segments

—— ftgrays.c

注意「exact」这个词与两个前提：一是覆盖率由直线段算出（曲线要先折线），所以曲线部分的覆盖率是近似的——FreeType 自己也不回避这一点，注释里明说曲线是反复分裂展平的，偏差估到远小于一像素为止；二是「每个像素 cell」——它也是逐像素算面积的路子，与 Skia AAA 同一阵营。

但它有两点与 Skia 明显不同。

第一，思想的出处不同，实现也刻意不同。注释写明思想源自Raph Levien 的 LibArt，但实现完全不同——coverage 的存储方式不同，且用整数运算、不做浮点的路径排序。这句话信息量很大：「解析算覆盖率」这个思想在 1990 年代末就有了（LibArt），此后二十年各家的分歧不在思想，而在「用什么数表示、怎么排序」这些工程选择上。

第二，精度与性能的取舍写在常量里：

「小于 80 像素更快」这行很关键。它说明 FreeType 的设计目标从一开始就是小尺寸字形——ASCII 正文里一个字母也就一二十像素高，在这个尺度上单遍扫描加整数运算的收益远大于一切优化；而 8 位子像素（256 档）也刚好匹配字形对精度的要求——再细就被 hinting 与 gamma 校正淹没了。

8.2 Cairo tor：逐行在「解析」与「超采样」之间二选一

说白了，Cairo 的选择最有意思，因为它既不是纯解析也不是纯超采样，而是「逐行挑一个」。 cairo-tor-scan-converter.c 的注释交代了来历：这是 Glitter paths 的扫描转换器并入 Cairo，本质是 David Turner 对 Tor Andersson 的 15×17 超采样光栅器的重实现（源自 Apparition 图形库）。

核心策略一句话说清：

逐扫描行低成本地在「整行解析覆盖率」与「超采样」之间二选一

—— cairo-tor-scan-converter.c

判据也很清楚：只有在有边在某行内起止、或该行存在边相交时才退化为超采样。这与第七节 Skia 的「三类扫描线」是同一个洞察——形状不变的行，解析算一次就行；形状变化的行，老老实实采样。

它的网格常量值得单独记，因为它们决定了覆盖率的分辨率：

15 这个数字很可能是那台 15×17 超采样光栅器留下的痕迹。一个横向 256 档、纵向 15 档的网格，横向精度远高于纵向——这不奇怪：扫描转换天然按行组织，纵向的「行内细分」比横向贵得多，所以纵向档位取得少。

它的数据结构也很直给：

struct cell { uncovered_area; covered_height }

每个 cell 存「未覆盖面积」与「覆盖高度」，左边界记正号、右边界记负号，最后遍历 cell 列表累加 delta，生成 RLE 压缩的 A8 span。这就是第六节讲的「面积即覆盖率」在工程上的具体形态：沿扫描线累积一个「已覆盖面积」的增量序列。

另外 Cairo 还有一条 botor 变体（名字来自 Bentley-Ottmann），只在边事件处维护活动边表以跳过无变化区域——注意这与 Skia 三角化里用的 Bentley-Ottmann 是同一套几何思想，同一个算法在不同项目里反复出现。

8.3 三套实现并置对照

言归正传，把三家摆在同一个表里。这张表是本章的结论，也是本篇的一个参照系——后面第九节讲 GPU 时，我们会用同一张表来对照 GPU 的两条路。

其中：三家的差异集中在精度表示与目标尺寸两项上，数学内核相同。

读这张表可以得出一个原理判断：三家的数学内核高度一致，分歧全在「为谁优化」。 Skia 面对的是「什么都可能画」的通用场景，所以它把扫描线取法做到几乎最优、并准备一条在超大路径上退化的兜底路；FreeType 面对的是十几像素高的字形，所以它选了单遍 + 整数，甚至不介意曲线覆盖率是近似的；Cairo 要跨平台且兼容历史，于是保留了三套转换器（tor、botor 等）让上层按场景挑。

换句话说：光栅化算法没有「最优解」，只有「为某类输入最优的解法」。这句话第十节还会被验证一次——因为新一代引擎改的正是「为谁优化」这个前提。

本章对应的官方依据：FreeType 精确覆盖与 8 位子像素见 ftgrays.c；模块说明见 FreeType 光栅化文档；Cairo 网格常量见 cairo-tor-scan-converter.c。

8.4 本章收在哪里

第八章走完，我们用三套工业实现互相照了一遍：Skia 的解析 AA、FreeType 的单遍精确覆盖、Cairo 的逐行二选一。三者的数学内核相同，分歧集中在精度表示、扫描组织与目标尺寸上。

到这里，CPU 侧的整条链已经完整：曲线 → 线段 → 活动边表 → 覆盖率 → alpha。下一章换到 GPU，看两条试图跳过「逐像素算覆盖率」这一步的路线——它们为什么会绕弯，以及绕弯的代价是什么。

九、GPU 那两条路怎么绕开覆盖率

下面我们进入第九阶段。 CPU 侧的一切都建立在「有一个能逐像素算面积的处理器」这个前提上。GPU 没有这个前提——它是上千个线程并行执行同一个着色器，让它在像素里做「求交、算面积」很别扭。于是 GPU 上的矢量绘制走了两条完全不同的路。

9.1 stencil-then-cover：用模板缓冲「数内外」

# stencil-then-cover
stencil: rasterize path bounds -> cover: draw conservative geom, test stencil

第一条路叫 stencil-then-cover（下称 StC），出处是 Kilgard 与 Bolz 的「GPU-accelerated Path Rendering」（SIGGRAPH 2012，产品化为 OpenGL 扩展 NV_path_rendering）。它的想法非常巧妙，分两步：

一句话概括：用模板缓冲当「内外判定器」，把「逐像素算面积」这件事换成了「逐像素查一个计数器」。

为什么这样能快？因为路径几何被缓存了。注释里提到路径对象可以在 GPU 侧保留几何数据，重复绘制同一路径时不必重算；而「覆盖」阶段画的是极大的简单几何，GPU 对「画一大堆三角形」这件事极其擅长。代价是抗锯齿要靠模板的多重采样来做——NV path rendering 用的是每像素 16 个样本。

论文里的实测数字值得记（GeForce 560M 笔记本电脑）：

这份论文还顺手评述了当时各家实现的困境，其中一句与我们的主题直接相关：

Skia/Ganesh 先试 stencil，后改为 CPU 算 coverage mask 上传为纹理，受每路径动态纹理更新拖累。

—— Kilgard & Bolz (2012)

这句话解释了为什么 Skia 的 GPU 路径长期没有走 StC。上传纹理这件事在小路径上重复绘制时开销可观；而 CPU 算覆盖率又回到「CPU 干活」。所以 Skia 的当前选择是多样的：小路径走 CPU 算覆盖率并缓存成图集（atlas），大路径走 GPU 三角化——这正好是 ep05 的主题。

论文里还有一个数字，是理解整件事的背景：

移动设备的屏幕密度远超 PC——iPad 显示屏 264 DPI，而 PC 常规约 100 DPI。

—— Kilgard & Bolz (2012)

屏幕密度越高，「每个边缘像素都要算准覆盖率」的代价就越突出。这是为什么 GPU 侧的矢量绘制一直在找新解法——不是为了跑得更快，而是因为像素越来越多。

9.2 隐式化着色器：让像素自己判断内外

第二条路更激进：干脆不让曲线变成线段。这就是第九节开头提到的 Loop-Blinn 方法（「Resolution Independent Curve Rendering using Programmable Graphics Hardware」，2005）。它的数学核心是隐式化：

每条参数曲线 [x(t), y(t)] 都可以消去参数 t，写成 f(x, y) = 0 的形式。一旦有了这个隐式方程，着色器只需要在像素处求 f 的符号——符号为正在曲线一侧，为负在另一侧。对外侧轮廓做一次符号判定，内外就分开了。

这条路最漂亮的两个结果：

注意二次那行的开销：一次乘法加一次加法。相比之下，在屏幕空间直接解出通用二次曲线的系数需要「几十次算术运算」。而它还有第三个好处：预处理只需给贝塞尔控制点赋一组纹理坐标，由 GPU 透视正确插值完成，无需逐帧重算曲线系数。

三次曲线那一行则把我们在第二章见过的分类又拉回来了：所有平面三次曲线可归为 serpentine（蛇形）、cusp（尖点）、loop（自交环） 三类射影型，其代数表示统一为 k³ − lmn = 0（这一结果可追溯到 1852 年 Salmon 的工作）。这正是 Skia 里 SkCubicType 那六个枚举值的数学来源——第二章它是「决定怎么切」的依据，这里它是「决定用哪个隐式方程」的依据。

代价也很明确：曲线不能有自交外的退化、需要为每个曲线段准备三角形外壳、以及抗锯齿要靠硬件梯度（hardware gradients）。所以这条路虽然在数学上「分辨率无关」，工程上却始终没能在通用 2D 库里取代折线法。

9.3 Nehab-Hoppe：把图元流塞进格子

第三条路是 Nehab 与 Hoppe 的「Random-Access Rendering of General Vector Graphics」（ACM TOG / SIGGRAPH Asia 2008）。它把路径预处理成一张格子（lattice）：每个格子用变长编码记下穿过它的图元流，像素着色器运行时解析这个流，得到该像素处的覆盖。于是实现了随机访问——任意像素独立算出自己的覆盖率，不必按扫描线顺序处理。

它最硬的结论是：同时做预滤波与超采样，而抗锯齿不增加额外显存带宽。插值采样通常要读多个样本、带宽随采样数线性增长，这条性质是对 GPU 光栅化的根本性改善。几个设计取值也值得记：格子内局部坐标只用 8 位或 16 位（格子小，不需要全局精度）；路径段统一用 linear / quadratic 表示（cubic 自适应细分为 quadratic）；填充用 even-odd 规则；预滤波核首选抛物线核 k(d) = 4/3·(1−d²)，d∈[−1,1]，论文明确说 box 核「明显不令人满意」。

这篇论文里最容易被忽略、也最有分量的一个细节，是它区分了两种透明度：「颜色自带的 alpha」属非线性 sRGB 空间，「边界覆盖率」必须在线性空间处理，两者不能混。混合公式形如 blend(c, f, o) = lerp(sRGB⁻¹(over(f, sRGB(c))), c, o)——先把颜色拉回线性空间混合，再变换回去。

一句话总结第九节： GPU 上的三条路都在做同一件事——把「逐像素解析求面积」换成某种「并行友好的等价判定」，代价分别是模板缓冲的多重采样、数学上的退化限制、预处理与存储开销。再补一个约束数字：一篇 2018 年的论文（HPG18 半解析可见性）给出过 GPU 超采样的常见上限——通常限于每像素 8 个样本，继续加样本只是线性增加空间与成本而收益递减。

这条上限正是「另一条路」存在的理由：靠采样解决覆盖率，样本数一到 8 就撞墙；解析法没有这个墙。

本章对应的官方依据：stencil-then-cover 与实测数据见 Kilgard & Bolz, GPU-accelerated Path Rendering；隐式化见 GPU Gems 3 第 25 章。

9.4 本章收在哪里

第九章走完，我们把 GPU 侧的三条路和它们的代价都过了一遍：StC 用模板缓冲换缓存收益、隐式化用数学换并行、格子编码用预处理换随机访问。也看到了「每像素 8 样本」这条行业上限，以及论文对当时各家实现的评述——它解释了为什么 Skia 的 GPU 路径至今仍是「CPU 算小路径、GPU 算大路径」的混合结构。

到这里，本篇的三件事都讲完了。最后一章把视角拉到最前面：新一代引擎（Vello 与 Graphite）把同一件事重做成了什么样，以及它们改的到底是哪个前提。

十、前沿把同一件事重做成了什么

下面我们进入最后一个阶段。前面九章讲的是「这二十年怎么做」。这一章讲「为什么现在要改」——而答案不是算法退化了，是硬件和负载变了。我们只看两家：Vello 与 Graphite，都只讲到与本篇主题（曲线 → 覆盖率）交界的那一层。

10.1 Vello sparse strips：tile 化 + 解析覆盖率

其中：这里的 tile 指屏幕空间的固定尺寸像素块，条带指相邻 tile 合并后的水平区间。

先来看看 Vello 的做法。它是 Rust 生态的 GPU compute 2D 引擎，核心算法叫 sparse strips（稀疏条带）。它的思路可以概括成一句话：把屏幕切成 4×4 像素的小块（tile），只给「被几何穿过」的 tile 建条目，其余一概不管。

这件事解决的是老结构的复杂度问题。传统扫描转换是「按扫描线顺序处理整幅画布」，复杂度可以写成 O(pixels × shapes)——一个大形状覆盖全屏时，每个像素都要被它扫一遍，这是最坏情况。而 tile 化之后，复杂度变成 O(tiles × shapes_per_tile)：每个 tile 只关心穿过它的那些形状。

它的数据结构和流水线大致是：

几个细节值得和前面几章对照：

• tile 的字段里有 winding——填充规则的判定被放进了 tile 数据结构里（第六节的 NonZero / EvenOdd 在这里是数据，不是分支）；
• strip 结构里有个 fill_gap 位——因为 4×4 tile 只有 16 个像素，内部像素的填充是隐式的，不需要显式存覆盖率；
• 解析 AA 发生在 Tiling 阶段——注意这不是「先采样再平均」，而是和 Skia AAA 同源的思路：直接在 tile 内算分数覆盖。

为什么 tile 是 4×4？这个尺寸是个平衡点：太大则稀疏性变差（内部填充浪费），太小则条目数与合并开销上升。顺带说一句，另有研究（ETH Zurich 的硕士论文《High-performance 2D graphics rendering on the CPU using sparse strips》）系统测过 tile size 对效率的影响——这个参数至今仍是实验对象。

对本篇主题而言，Vello 的意义是：它没有放弃解析覆盖率（第七节那个思路），而是把「扫描线」换成了「tile」，把「按行顺序」换成了「可并行」。算法内核没变，组织方式变了。

10.2 Graphite：给 2D 绘制加上 z

# 交错扫描的复杂度
O(pixels x shapes)  ->  O(tiles x shapes_per_tile)

好了，再看 Graphite。它是 Skia 面向现代 GPU API 重写的光栅化后端，2025 年 7 月 Google 官方博客介绍了它（首先在 Apple Silicon Mac 的 Chrome 上线）。与本篇主题相关的是它的一个概念转变：

2D 深度测试：给每个 draw 分配 z = painter's order；不透明物体可重排以减少 overdraw，透明仍前后绘制；裁剪改为「仅深度 draw」，使 shader 不再依赖 clip stack 状态。

—— Google Chrome 官方博客（2025-07-08）

这句话值得慢慢读。「painter's order」是画家算法——后来的画在上面，所以必须按顺序画，这是 2D 绘制的铁律。Graphite 的做法是把「顺序」编码成一个 z 值，于是：

• 顺序这件事从「执行顺序」变成了「深度缓冲里的一个数」；
• 不透明物体之间谁先画就不重要了（反正深度测试会保证结果正确），于是可以重排、可以合并、可以并行；
• 相邻的遮挡关系被深度测试自动消掉——这就是「减少 overdraw」的机制。

对我们的主题来说，这是一个方向性的信号：前九章讲的都是「怎么把几何变成覆盖」，而 Graphite 在讲「怎么少算一些覆盖」——同一个像素被画三次，前两次是纯粹的浪费，深度测试把这两次省掉了。

但 Graphite 在本篇主题上保留了一个明确的缺口：

当前 Graphite 依赖 MSAA，但在老集成 GPU 上性能差、非 tiling GPU 上内存开销高，需回退 CPU 路径光栅化（atlas 缓存）；compute path rasterization 可同时改善画质（MSAA 常限 4 sample/px）与性能。

—— 同上

这段话把两件事连起来了：一是 Graphite 目前仍用 MSAA 做抗锯齿，而 MSAA 的样本数常被限制在 4；二是它的未来方向是GPU compute 路径光栅化，官方明确点名了两个近期实现——Pathfinder 与 Vello。

整篇的线索在这里收拢：第九节说 GPU 超采样「每像素 8 样本」撞墙，Graphite 说 MSAA「常限 4 样本」，两家在同一堵墙前；而 Vello 的 4×4 tile + 解析覆盖率正是绕开样本数的一条路。所谓「前沿」不是新算法打败旧算法，而是负载逼着工程捡起那些一直存在却太麻烦的解法。

本章对应的官方依据：Vello 的 tile 与条带结构见 sparse_strips 目录；Graphite 的 z 值与 MSAA 现状见 Introducing Skia Graphite。

10.3 边界回指与预告

最后把本篇的边界再回指一次，免得越界。

• 逐像素覆盖率这件事，到此讲完。混合、合成、混合模式与 alpha 规则是 ep02 讲过的 Canvas 状态与涂抹链的事，本篇只把覆盖率「交出去」；
• Graphite 的内部机制（Recorder、Recording、多线程调度）留给 ep06，本篇只立「z = painter's order」这一句分界线；
• Vello 的 flatten、prefix-sum 与排序三段留给 ep09，本篇只用它的 tile 与解析覆盖率当对照；
• 字形光栅化（含 SDF 文字）留给 ep04——本篇的细分与覆盖结论对字形轮廓同样成立，故不在此复述。

下一篇我们要往哪里走？这一篇讲的都是「路径怎么变像素」，但屏幕上的字不是靠一条条路径画出来的——它有自己的一整套数据结构：字形轮廓怎么组织、什么叫 blob、CJK 几万个字怎么管、以及 hinting 与子像素渲染怎么回事。第四篇《字形光栅化》会把本篇的细分与覆盖结论当作现成工具，去拆字体这条独立的管线。

参考资料

Skia 官方源码与文档（A 级）

1. SkPath 概览
2. SkScan_AAAPath.cpp
3. WangsFormula.h
4. SkEdge.cpp
5. SkEdgeBuilder.cpp
6. SkGeometry.h
7. SkAnalyticEdge.h
8. SkScan.h
9. GrTriangulator.h

其它引擎与论文（A 级）

10. FreeType ftgrays.c
11. FreeType 光栅化模块文档
12. Cairo tor 扫描转换器
13. GPU Gems 3 第 25 章：Rendering Vector Art on the GPU
14. Loop & Blinn 2005：Resolution Independent Curve Rendering
15. Nehab & Hoppe 2008：Random-Access Rendering of General Vector Graphics
16. Kilgard & Bolz：GPU-accelerated Path Rendering
17. Introducing Skia Graphite（Google Chrome 官方博客）
18. HPG18：半解析可见性

开源项目与参考

19. Vello 仓库 ｜ sparse_strips 目录
20. Linebender 月度进展（2026 Q1）
21. ETH Zurich 硕士论文：sparse strips 的 CPU 渲染
22. Skia CPU 光栅化管线（DeepWiki） ｜ Vello sparse strips 架构（DeepWiki）
23. xplain：光栅化章节
24. Blend2D 演示

图片版权

配图三类：外部示意图取自 Wikimedia Commons（图注标作者与许可）；本机自跑实截由 skia-python 144.0.post2 生成；自绘图为本系列绘制，走 styles/qianmo/palette.json 色板单源。

系列下一篇预告：第四篇《字形光栅化：字形数据组织、blob 与 CJK》——本篇把「曲线怎么变像素」讲完了，下一篇换一种输入：不是一条条路径，而是几万个字形。我们会看字形轮廓怎么被组织成可查的数据、什么叫 blob、CJK 的字量如何管理，以及 hinting 与子像素渲染为什么是字形独有的两件事。

本文由@溯光 出品，转载请注明出处。本文同步发布于公众号与个人博客。

With Best Wishes.
