系列文章前言

系列定位

这个系列只回答一个问题：同样是「把矢量变成像素」，为什么市面上会同时活着五套做法完全不同的引擎，而它们各自还都活得挺好？

本篇是第二篇，也是钻入主线引擎的第一篇。上一篇立起了坐标系——用「几何在哪算」与「谁管场景」两根轴，给 Skia、Vello、Cairo、Godot-2D、Rive 排了格子；这一篇起，我们沿着 Skia 这条最主流的路，把「一次 draw」这件事拆到骨头。所以这一篇的门槛不在概念，而在层级： 很多人天天调 canvas.drawPath，却说不清这条命令从 API 面往下走了几层、在哪一层变成像素、CPU 与 GPU 两条路又是在哪里分岔。这正是我们要补的那一段。

系列文章写作风格说明

• 篇幅规划：每篇约 16,000 汉字、10 章左右，每章 1,400 到 2,300 字。
• 写作顺序：先立坐标系（ep01），再沿 Skia 主线走机制（ep02 到 ep06），中间穿插三次自跑（ep07、ep08、ep10），最后与 Vello 前沿和三个对照项合流（ep09、ep11）。
• 每篇都给可核对的量化结论与出处；用「本机实测」与「官方原文」两条腿站住，凡是二手转述一律标注口径。
• 本系列不搬运厂商官方配图（Skia 官方的架构图、Graphite 博客配图、Chromium 设计文档里的流程图都受项目方版权约束）。需要图示时，我们用自己跑、自己算、自己画的图；外部示意图只取自 Wikimedia Commons 的通用概念图。
• 凡是前序系列已经占领的题域，本篇只引用、不复述——边界见 0.3 节。

全系列内容总览

1. 【2D 矢量引擎深挖】（一） 2D 矢量引擎全景：五款引擎各在哪个生态
2. 【2D 矢量引擎深挖】（二） Skia 架构：SkCanvas API 分层 + CPU(Raster) vs GPU backend
3. 【2D 矢量引擎深挖】（三） 矢量引擎核心：贝塞尔细分、tessellation、analytic AA 与 coverage
4. 【2D 矢量引擎深挖】（四） 字形光栅化：字形数据组织、blob 与 CJK
5. 【2D 矢量引擎深挖】（五） Skia GPU backend：覆盖 approach 与 instanced tessellation
6. 【2D 矢量引擎深挖】（六） Graphite：Skia 新一代 compute 后端
7. 【2D 矢量引擎深挖】（七） 自跑一：Skia 路径 CPU vs GPU 与 overdraw 可视化
8. 【2D 矢量引擎深挖】（八） 自跑二：SKP 回放与字体渲染差异
9. 【2D 矢量引擎深挖】（九） Vello：GPU compute 矢量引擎的 Sparse Strips 与 prefix-scan
10. 【2D 矢量引擎深挖】（十） 自跑三：Vello GPU、CPU、Hybrid 三路对比
11. 【2D 矢量引擎深挖】（十一） 与 Godot 2D、Cairo、Rive 对照，以及与 Android 显示栈、VFX 的交叉索引

相关资源链接

• 系列主题的坐标系（上一篇）：【2D 矢量引擎深挖】（一） 2D 矢量引擎全景

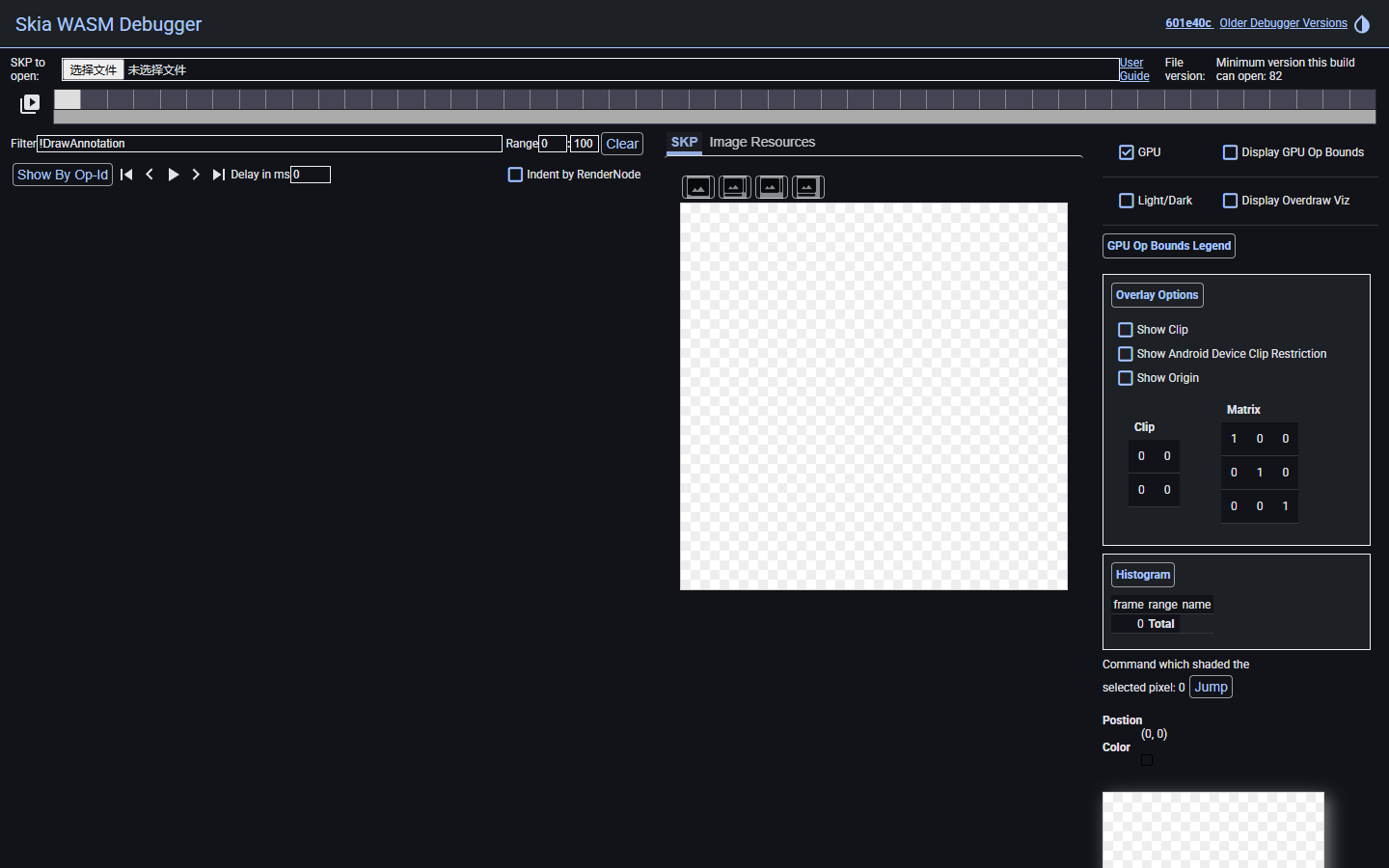

• 本篇最常用的两个官方在线工具：Skia Fiddle ｜ Skia WASM Debugger
• 本篇本机自跑用的绑定：skia-python 发行页

本篇总览与边界：只回答三件事，不复述什么

先说说这一篇要干什么。它不是 API 手册，也不是源码导览，而是一次 draw 的旅程。 上一篇的坐标系告诉我们 Skia 站在「通用 2D 图形库」那一格；这一篇要把脚迈进去，看清楚这一格由哪几层撑起来、哪一层在 CPU 上、哪一层在 GPU 上。顺序很重要： 先看清有哪几层，才谈得上「谁持状态」；先分清「几何与样式」，才谈得上「谁把矢量变像素」。

0.1 全篇知识地图：十章的顺序与产出

先来看看这张表。它不是并列的知识点，而是一条从 API 面往像素走的动线——顺序不能颠倒：先知道有几层，才谈得上每层管什么；先分清 Canvas 与 Paint 的分工，才谈得上「参数怎么下沉」；先看 CPU 这一侧，才有一个可比对的基准去看 GPU 那一侧。

这张表里最该先记住的是第一章。 多数中文资料讲 Skia 直接从 SkCanvas 的成员函数开始列，读者记住了 API，却说不清「光栅化」具体落在哪一层。本篇把它拆到能一眼看出「后续哪一篇展开哪一段」为止。

0.2 本篇只回答三件事

第一件：一次 draw 从 API 面到像素，经过哪几层。 官方的分层骨架是 Client API 层、核心图元层、GPU 后端层、平台接口层四段，而把它们串起来的是 SkDevice 这道抽象——SkCanvas 把命令交给它，由它决定这条命令最终落到哪个后端。这是本篇的骨架。

第二件：SkCanvas 与 SkPaint 的分工到底是什么。 一句话：Canvas 持状态，Paint 持样式。 这里的「状态」特指矩阵与裁剪栈，不包含颜色与线宽；颜色、线宽、抗锯齿开关、混合模式这一整套，装在 SkPaint 里，随每一次 draw 一起往下传。这个分工不是某篇文章的总结，而是跨语言绑定逐字同义的官方口径。

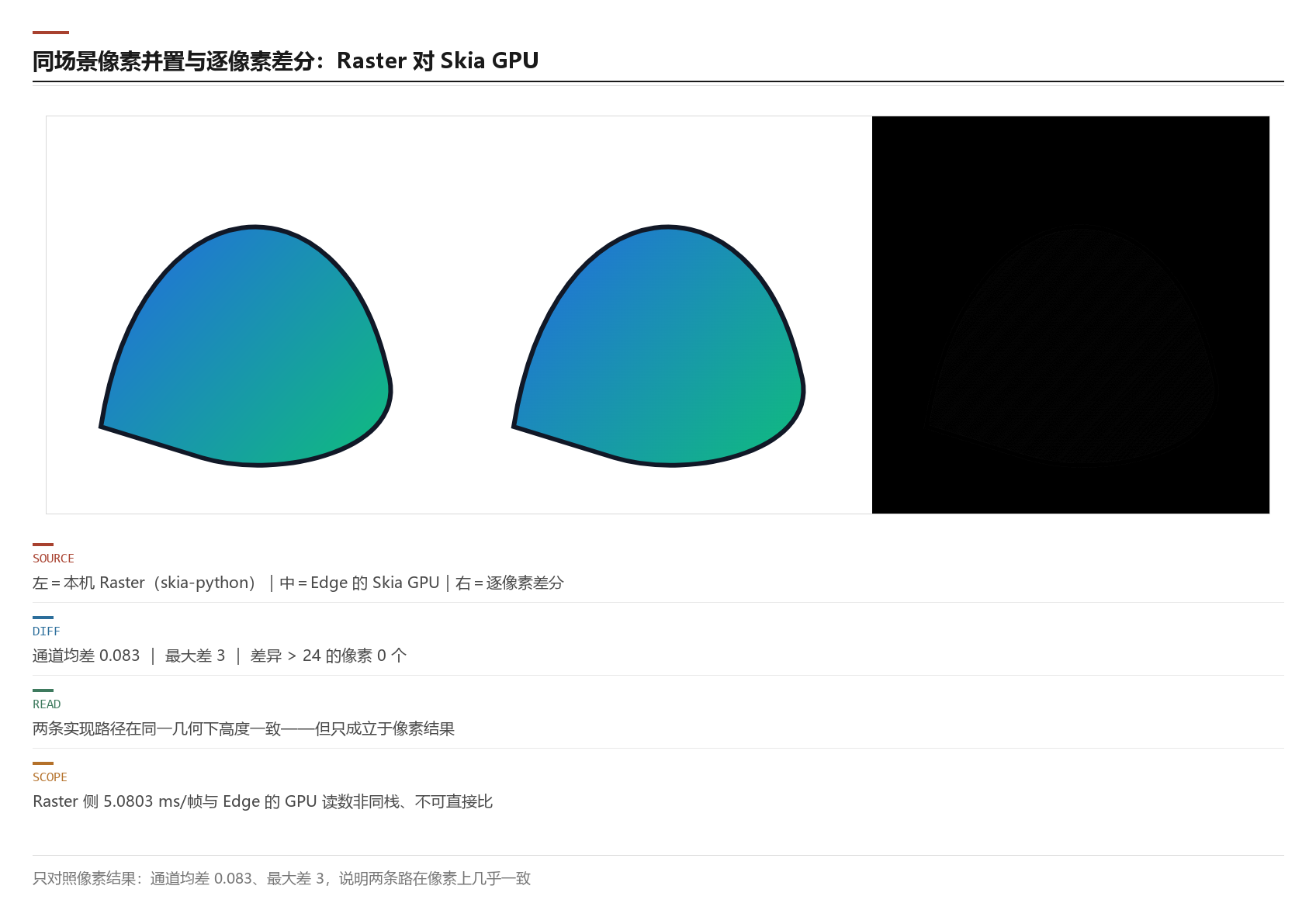

第三件：CPU(Raster) 后端与 GPU 后端的分界在哪。 这一件要克制的是「比性能」的冲动：本篇会给出 Raster 侧的现场读数与 GPU 侧的栈读数，但这两条读数不在同一条调用栈上，任何拿它们直接比大小的结论都是假的。本机 skia-python 走的是 Raster，Edge 走的是 Skia GPU，两者只是同一台机器上的两条真实光栅路径。

0.3 本篇不复述什么：五块已经占领的题域

既然三件事说清了，边界也得说清。机制篇最容易翻的车，就是把前序系列的题域重新讲一遍。 所以下面这张表把五块题域显式让出去：

还有一块要说清：本篇不复述 ep01 的五引擎象限。 上一篇已钉死坐标系与词汇表，本篇只回指它。一句话说清关系：前序系列讲「怎么验」「引擎整体长什么样」「像素怎么上屏」，上一篇讲「五款引擎各在哪一格」，本篇讲「Skia 这一格里面，一次 draw 怎么走」。

0.4 边界声明与量化锚点

边界在开篇说一次，九章 9.3 节再确认一次：

• 不涉及曲线细分与覆盖率的算法本体：贝塞尔怎么拆、覆盖怎么解析式地算，这些属 ep03，本篇只说「这一步在 Raster 里由 SkScan 承担，在 GPU 里由 path renderer 承担」；
• 不涉及字形光栅化：文本走的是另一条与 path 不同的链路，属 ep04；
• 不涉及 GPU 后端的覆盖策略：instanced tessellation 与覆盖 approach 属 ep05；
• 不展开 Graphite：本篇只立它与 Ganesh 的分界线一句话，深度属 ep06；

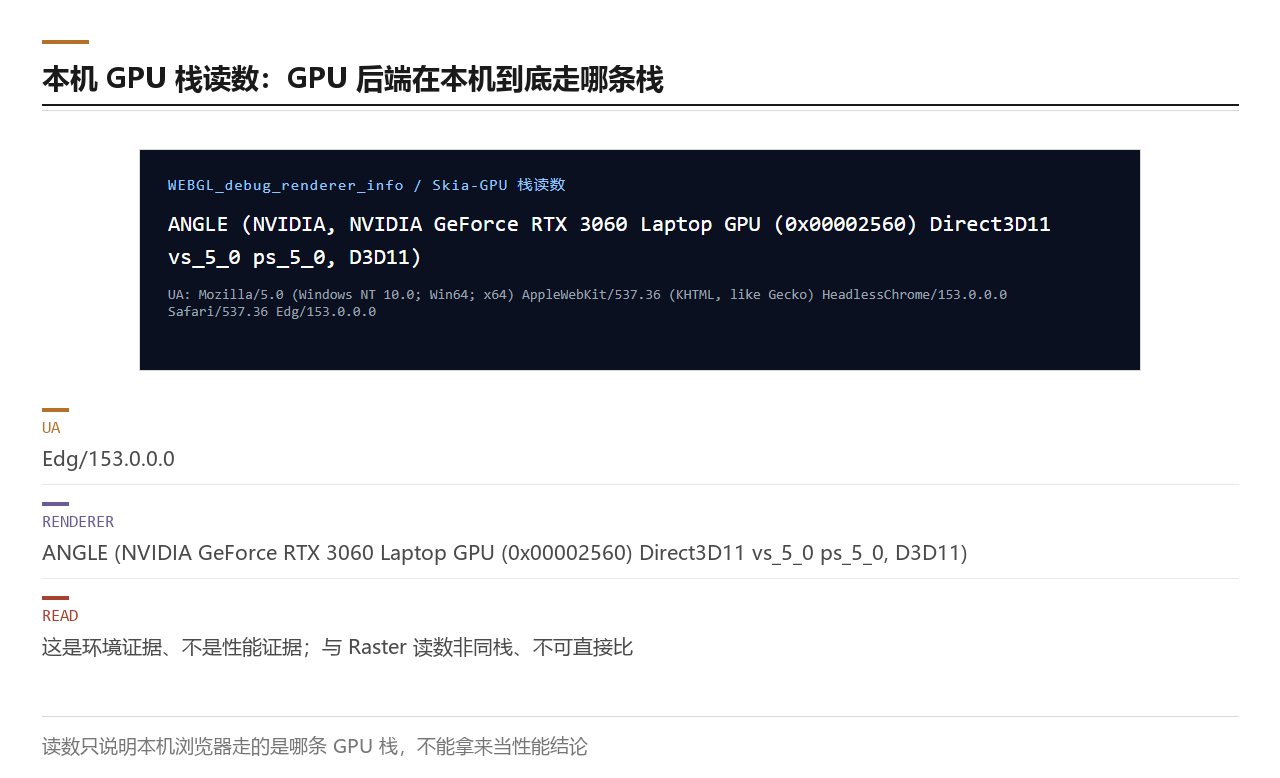

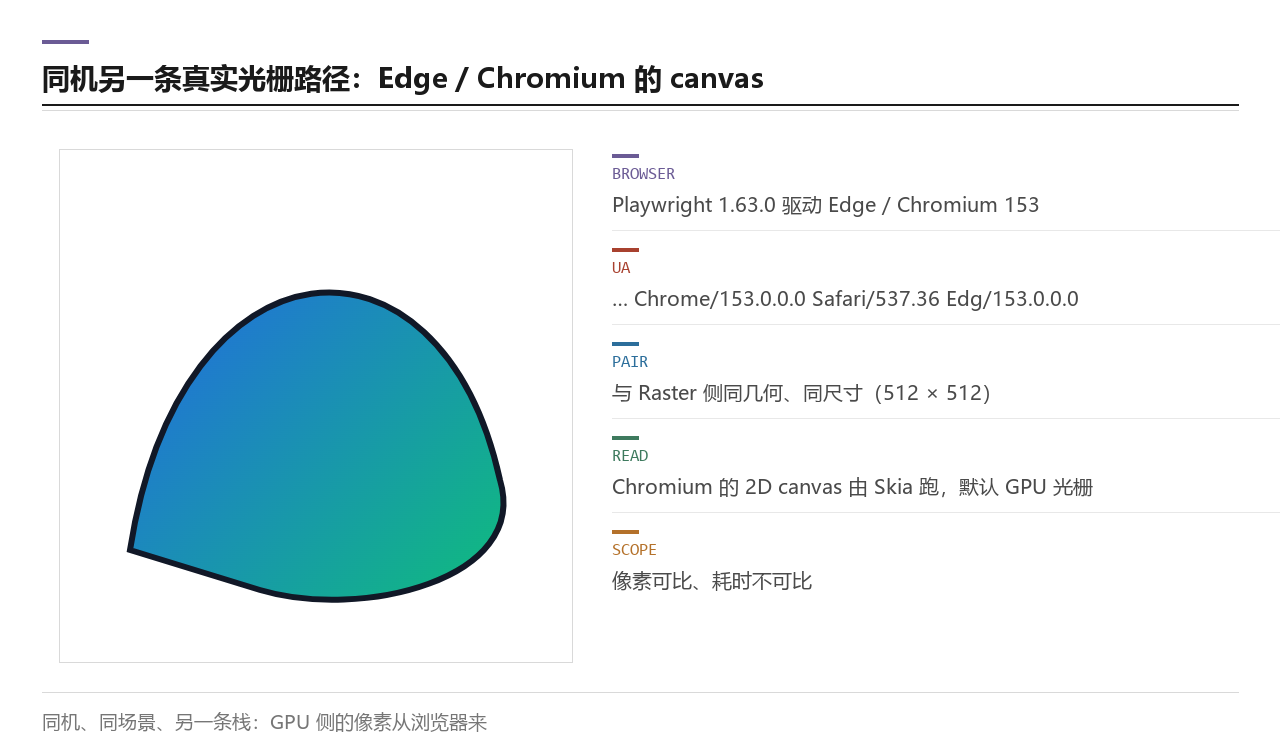

• 不做跨栈耗时对比：本机 Raster 读数与 Edge 的 GPU 读数不是同一条调用栈，任何跨栈比大小都不成立；
• 不把本机绑定当主线源码：本机读的是 skia-python 绑定的 Skia m144 二进制，凡断言「Skia 现在怎么做」都会同时给实测与源码或文档两条依据。

本篇要拿下的可核对数字有八个，全部来自本轮实测或官方原文：本机 Skia 为 m144（skia-python 144.0.post2）；Raster 侧同场景 drawPath 跑 50 次共 254.02 ms，折合 5.0803 ms 每帧，非白像素 88,771；PictureRecorder 记录 128 见方得到 cullRect 为 Rect(0,0,128,128)、op 计数 1，回放到 256 成功；Edge 侧 canvas 的 UA 为 Edg/153.0.0.0，GPU 栈读数为 ANGLE 加 D3D11 下的 RTX 3060 Laptop；同场景像素对比的通道均差 0.083、最大差 3、差异超 24 的像素 0 个。

先来看看本篇与四个已占领系列、以及 ep01 的题域切分。它决定了后面每一章能讲多深：

图上被划掉的那几块都不是本篇。 本篇占的是最里面那条细线——Skia 内部，一次 draw 从 API 面到像素的那条链路。正因为它是「链路」，它才可以不带任何算法细节、也不带任何生态判断独立成篇。

0.5 术语双语对照（先备着）

后面几章会密集出现官方术语原名，中文侧译法并不统一，这里一次钉死：

一句话记住本篇的方法：先问「这条命令现在在哪一层」，再问「持状态的是谁、背样式的又是谁」；这两问的答案组合起来，一次 draw 的旅程就唯一确定了。

一、一次 draw 的旅程：从 SkCanvas 到像素要过几层

下面我们开始第一阶段。 这一章要回答的问题看起来最基础，却恰恰是中文资料最含糊的一段：一句 canvas.drawPath(path, paint) 从 API 面走下去，中间到底经过了哪几步？把这几个环节钉住，后面八章才有共同的坐标系。

1.1 一次 draw 的三个要素：命令、状态、目标面

先来看看这条链路最上面那一层。任何一个 2D 矢量引擎，它对外暴露的最小动作都可以写成一句话：一次绘制调用，等于「一个命令」加「一组状态」，落到「一个目标面」上。

命令（draw call）指的是「画什么」：在 Skia 里通常是路径、矩形、图像或文本。状态（state）分两部分：一部分是几何与裁剪类的状态，比如当前变换矩阵、当前裁剪区；另一部分是样式类的状态，比如颜色、线宽、抗锯齿开关、混合模式。目标面（target）则是像素最终落在哪里——内存里的位图、窗口的绘图表面，或者一张 GPU 纹理。三者当中，只有命令描述的那份几何是矢量的，另外两个都是光栅世界的概念。

先把整条链路画出来，它就是本篇的骨架：

这张图要盯住的是中间那道竖线。 SkCanvas 并不自己画东西，它只负责接住命令与状态、维护状态栈，然后把活转交出去。这条「转交」就是 Skia 分层的核心：API 面与实现面被一道抽象隔开。

1.2 官方口径的分层骨架：从 Client API 到 Platform APIs

既然中间隔了一道抽象，那两边的层要怎么数？ 官方源码结构把 Skia 图示成四段：客户端 API 层（SkCanvas、SkPaint、SkPath 这些天天在用的名字）、核心图元层（以 SkPathBuilder 到 SkPath 到 SkPathData 这条路径链为代表）、GPU 后端层（Graphite 与 Ganesh 两个后端）、以及平台接口层（真正调用系统图形栈的那一段）。四段的顺序不能颠倒：越靠上越抽象，越靠下越接近像素。

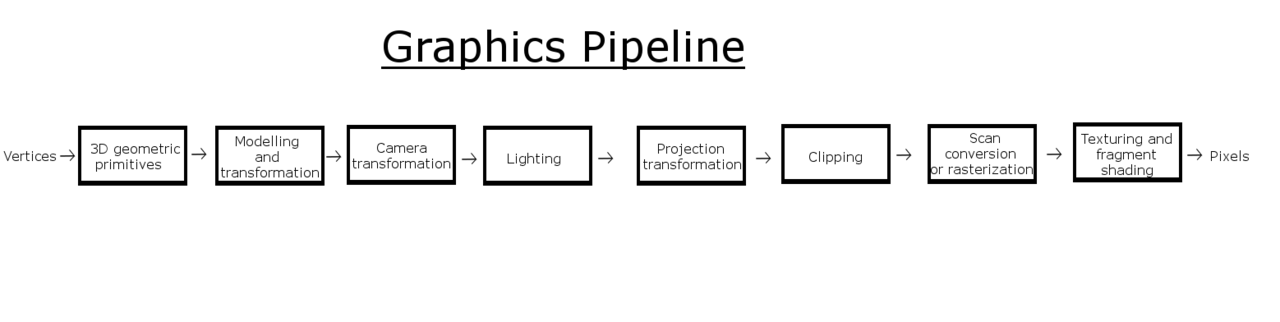

同一种「一次绘制经过若干阶段」的组织方式，在图形学里是通用形态。下面这张外部示意图给的就是这种通用形态的一条实例——把阶段摆成一列、标出数据怎么往下流：

这张图的价值在于「阶段序」这三个字。 Skia 的四段与图形学的通用管线不是一回事——前者的分层解决的是「API 与实现解耦」，后者的阶段解决的是「几何到像素的加工顺序」。两件事都叫「管线」，但一个讲分层、一个讲流程，本篇要分开说，免得混成一团。

1.3 SkDevice 是那道抽象：谁能接住这次 draw

分层骨架落在代码上，就是 SkDevice 这一个名字。 官方对它的定义很短：SkDevice 是「渲染后端之上的一层抽象」，SkCanvas 把命令路由给它，由它实现真正的渲染行为——CPU、Ganesh GPU，或 Graphite GPU。这句话信息量很大：它一次把「三层」和「三后端」都点出来了。

• SkCanvas 是客户端 API 的入口，负责发命令、维护状态栈；
• SkDevice 是后端的抽象，负责把命令落到某个具体后端；
• 底下三个后端分别是 CPU 的 Raster、GPU 的 Ganesh 与 Graphite，按构建开关选择、可以共存。

先把这棵分叉画出来：

图上这三条路就是本篇下半场的分工。 第六章走左支（CPU Raster），第七章走中间支（Ganesh），第八章把左右两支的像素放在一起看，而右支（Graphite）本篇只立一条分界线。大家后面看到任何一句「Skia 用 GPU 加速」，都可以回到这张图来问：它说的是哪一支？

1.4 本章收在哪里

第一章走完，手里该有四件东西：一句「一次 draw 等于命令加状态加目标面」的共同词汇、一条四段的官方分层骨架、一道名为 SkDevice 的抽象、一棵三后端路由树。下一章要回答的是：在这条链路的 API 面上，SkCanvas 到底持有什么。

把本章的链路压成一段伪代码，它长这样：

-----------------------------------【一次 draw 的四段旅程】----------------------------------------
# 描述：从 API 面到像素的四段，对应 1.2 节官方分层骨架与 1.3 节三后端路由
# 说明：本段是结构示意，不是任何一版 Skia 的真实实现；括号里标出本篇的展开章
#------------------------------------------------------------------------------------------------
1. canvas.drawPath(path, paint)   # 客户端 API 层：命令 + 状态（第二章 / 第三章）
2. device = canvas.getDevice()    # 后端抽象层：SkDevice 决定这条命令去哪
3. route  <- device  落在 {Raster, Ganesh, Graphite}   # 第六章 / 第七章 / 第八章
4. pixels <- backend 真正写出去   # 第八张：CPU 与 GPU 的像素并置

其中：

• 第 1 步的「状态」只在 SkCanvas 手里（矩阵与裁剪栈），样式则在 SkPaint 手里——这是第二章与第三章的分工；
• 第 2 步的 SkDevice 是唯一的岔路口，本篇后面所有「CPU 还是 GPU」的讨论都从它分出去；
• 第 4 步的产物是像素，而「怎么把几何变成像素」这一步在 CPU 与 GPU 上走了两套完全不同的实现。

本章对应的官方依据：分层骨架与 SkDevice 的定义见 DeepWiki 的 Skia 源码结构页；SkCanvas 作为入口的表述见 Skia 官方 API 总览；本机实测环境见 skia-python 发行页。

二、SkCanvas 到底持有什么状态

下面我们开始第二阶段。 上一章把链路摊开了，这一章往下走一层，专门回答一个问题：SkCanvas 这个名字里，到底装了什么？ 答案比直觉小得多——它不装颜色、不装线宽，只装矩阵与裁剪，外加维护这一对的状态栈。

2.1 Canvas 持状态、Paint 持样式：跨绑定一致的官方原句

先来看看官方怎么描述它。SkiaSharp 的官方文档对 SKCanvas 的定义是：一块画布把「绘制到某个设备」所需要的状态封装起来，这里包括对设备本身的一个引用，以及一个矩阵与裁剪值的栈。紧接着一句把 SKPaint 的职责也点明了：用 SKPaint 对象来缓存样式与颜色信息。两句话放在一起，分工就清楚了：栈归 Canvas，样式归 Paint。

这个分工不是某一家绑定的口味，而是跨绑定逐字同义的官方口径——Rust 侧的 skia-safe 对同一批类型（SkCanvas、SkSurface、SkPicture、GrDirectContext）的封装说明与之对齐。多语言绑定说同一件事，说明这是底层语义，不是封装习惯。

本机用 skia-python（Skia m144）现场画了一组四态对照，把「状态栈」这件事从文字变成像素：

这张图要读的是「同一份几何、不同落墨范围」。 四格画的都是同一条路径，差别只在状态栈——裁剪改变了允许落墨的区域，开图层改变了合成的中间层。这就是「Canvas 持状态」的实证：命令没变，状态变了，像素就变了。

2.2 状态栈的语义：save、restore 与 restoreToCount

既然 Canvas 持的是一个栈，那就得说清它是怎么进出的。 栈语义只有三条：save 把当前的矩阵与裁剪值压入一份副本并留在栈顶；restore 弹出栈顶、恢复到上一份；restoreToCount 一次弹到指定的深度。关键在「压的是副本」——压栈之后你继续修改矩阵或裁剪，改的是栈顶那一份，栈里更早的那几份不受影响。

-----------------------------------【状态栈的进出与继承】------------------------------------------
# 描述：save 压入当前状态的副本，restore 弹出并恢复；draw 只用栈顶那一份
# 口径：本段是语义示意；save 与 restore 的官方原句见 SkiaSharp 的 SKCanvas 文档
#------------------------------------------------------------------------------------------------
初始        栈 = [S0]
save()      栈 = [S0, S0']       # 压入副本，之后改 S0' 不影响 S0
translate()  栈顶 = S0' 被改      # 只动栈顶
draw()       用栈顶 S0' 画        # 命令永远只看栈顶
restore()   栈 = [S0]            # 弹出，恢复
restoreToCount(n)                 # 一次弹到深度 n

其中：

• save 与 restore 必须配对，这是最容易被漏掉的一条：忘记 restore 会让后续所有 draw 都继承一个不该存在的状态；
• restoreToCount 是为「一次退出多层嵌套」准备的，它在框架封装里很常见；
• 这一整套只动「矩阵与裁剪」，不涉及颜色与线宽——样式不在这条栈上。

先把这条栈画成一张卡，方便后面回看：

这张卡的用处是防止混淆： 很多人把 save 与「开一个图层」当成一回事，其实前者只是压一份状态副本，后者才是真的开一块离屏目标——这正是下一节要拆开讲的那件事。

2.3 saveLayer 开的不是状态，是一层离屏目标

既然 save 已经能压状态了，为什么还要一个 saveLayer？ 因为两者的目的完全不同：save 解决的是「我改完要还回去」，saveLayer 解决的是「我要把一批绘制先画到别处、再整体合成回来」。它开出的是一个新的离屏目标（图层），而栈只负责记住这一层的边界，等 restore 时把它按指定的混合方式合成回上一层。

这层差别在像素上很直观：同一批半透明绘制，分多次直接画到目标上，与先合成到图层再一次性合成回去，结果并不相同——前者每次都参与底色混合，后者只在最后参与一次。这不是视觉误差，而是混合算术的结果差异。

这里补一条方法上的诚实说明。 「离屏与图层」这个概念本该找一张外部真实对照图，但本轮把 Commons 的图层类目枚举完了也没有合格对位件（Layers (digital image editing) 只有两个文件且长边都不足 1280，邻近唯一尺寸达标的合成算子图已被他篇落位三次）——该位按脚本登记为落空，本节不再补图，改由上面这张本机四态实测图（2.1 节）承担「图层会改变结果」的实证。这是「用真实素材兜底、不拿自绘图顶替落空位」的处置，不是此处无话可配图。

2.4 本章收在哪里

第二章走完，该记住三件事：Canvas 持的是矩阵与裁剪栈，不是样式；save 与 restore 管的是这份栈的进出与继承；saveLayer 开的是一层离屏目标，与压状态不是一回事。下一章接着往上走一层，看样式那个参数包——SkPaint——怎么随 draw 下沉。

-----------------------------------【Canvas 状态面与样式面的分工】--------------------------------
# 描述：把第二章的三件事压成一张责任表；与本段对照的官方原句见 SkiaSharp 的 SKCanvas 文档
# 口径：左侧三项属 Canvas 的状态；右侧三项属 Paint 的样式，下一章展开
#------------------------------------------------------------------------------------------------
Canvas 持有：变换矩阵 matrix     | Paint 持有：颜色与着色器 color 与 shader
Canvas 持有：裁剪区 clip         | Paint 持有：线宽与端点 strokeWidth 与 cap
Canvas 持有：二者的栈 stack      | Paint 持有：抗锯齿与混合模式 AA 与 blendMode

其中：

• 左列三项合起来构成「状态」，它们随 save 与 restore 进出栈；
• 右列三项合起来构成「样式」，它们不随状态栈变化，而是随每一次 draw 一起传下去；
• saveLayer 是唯一同时触碰两侧的动作：它既进栈（记住边界），又开一块离屏目标（影响样式怎么合成）。

本章对应的官方依据：SKCanvas 持有「矩阵与裁剪值栈」、SKPaint 缓存「样式与颜色」的原句见 SkiaSharp 的 SKCanvas 文档；Rust 侧同一批类型的封装见 skia-safe 文档；saveLayer 的语义见 Chromium 的图形与 Skia 设计文档。

三、SkPaint 怎么作为「参数包」随 draw 下沉

下面我们开始第三阶段。 上一章把 Canvas 的状态面钉住了，这一章补上另一面：样式去哪了？ 答案是装进 SkPaint，作为一个参数包，跟着每一次 draw 一起往下走。

3.1 Paint 是「缓存样式与颜色」的那个参数包

先来看看官方对它的定位。官方对「SkPaint 缓存样式与颜色信息」这句话已经定死了它的角色——它不是一个绘制对象，而是一组参数的集合。你在一次 draw 前把颜色、线宽、抗锯齿、混合模式一次性设置好，Skia 在真正落像素时读它，而不必在每一层重新推导样式。

这个「参数包」的定位解释了它为什么可以复用。 同一个 SkPaint 可以服务成千上万次 draw，因为它是只读的输入；而画布那侧的矩阵与裁剪则是随命令一起变化的。一个变、一个不变，这就是两者被拆开的原因。

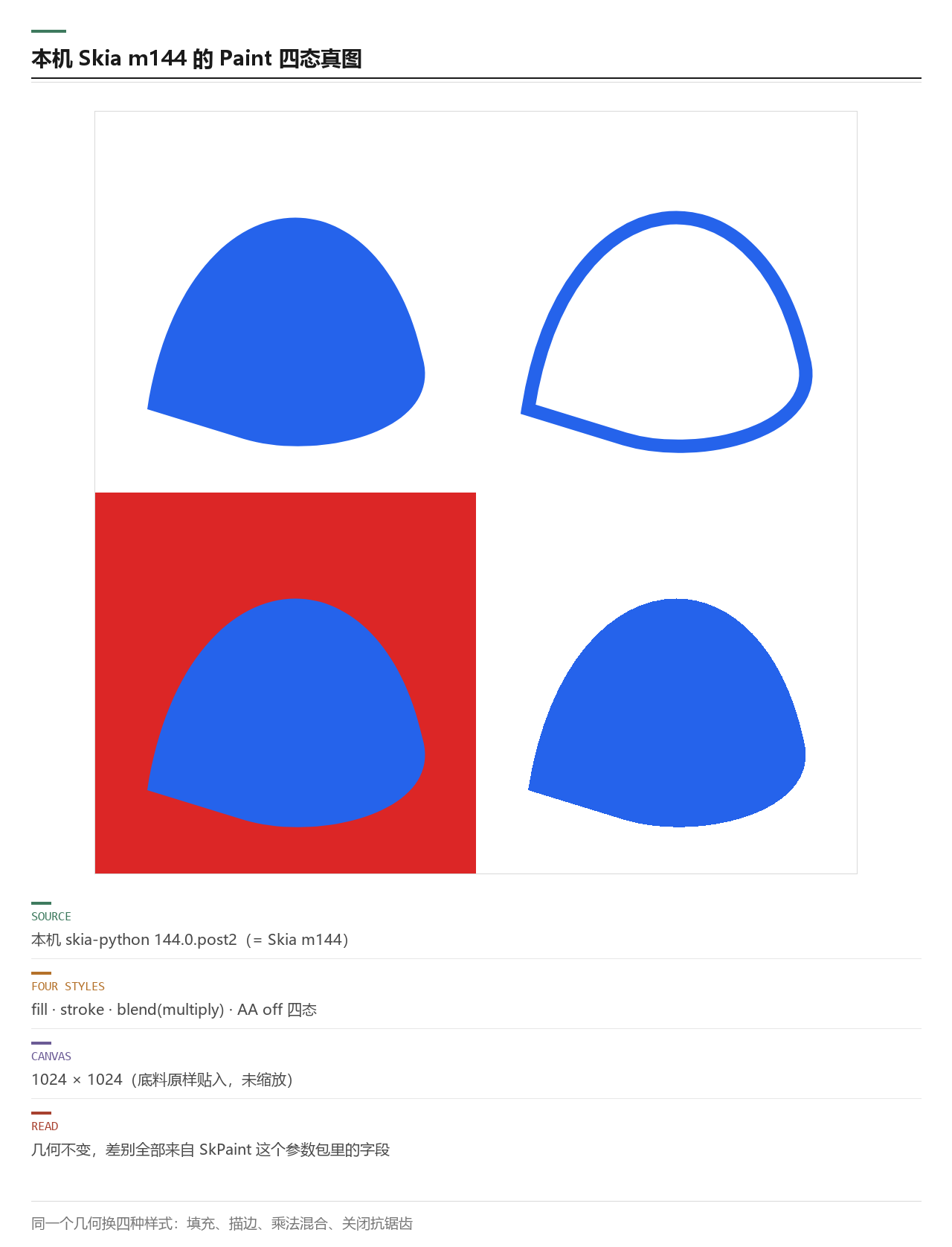

本机用 skia-python（Skia m144）把四种常见样式画在同一张图上，好让「参数包」这件事看得见：

这张图要读的是「几何一律相同、样式一律不同」。 四格的路径完全一样，变的只有 SkPaint 的字段。这就是「样式随 draw 下沉」的实证：几何在上游定死，样式在参数包里定死，两者在落像素时才相遇。

3.2 字段到后端参数的映射

参数包要下沉，就得在某个地方被翻译。 这一步的翻译方向是：SkPaint 的字段被读出来，转成后端能理解的绘制参数。在 CPU 后端，它决定扫描线阶段链要加载什么；在 GPU 后端，它要先被转成后端的绘制参数（这一层转换是社区资料里被反复提到的一环），再进入后端的 op 列表。同一份 SkPaint，在两条路上被翻译成两组不同的东西——这正是后端抽象存在的意义。

先把这张映射表摆出来，它是第三章的中枢：

这张表里最该留意的是最后一列。 「几何怎么被填充」与「颜色怎么合成」是两组完全不同的参数，它们在后端也走两条不同的路径：前者影响覆盖，后者影响混合。ep05 讲 GPU 覆盖策略时，会回到这张表的左半部分。

3.3 混合模式的外部真实效果对照

既然参数包里有一项叫混合模式，那它到底改变什么？ 混合模式（blend mode）决定了「新画的颜色」与「底下已有的颜色」按什么算子合成。它不是滤镜，也不改变几何，只改最后那次颜色合成。为了不空口描述，下面用一张外部的真实效果对照图来看：

这张图给出的是「算子不同、结果不同」这条直感。 需说明：它演示的是图像处理软件里的混合模式，与 Skia 的 blendMode 枚举不是同一套命名表——两者同属「颜色合成算子」这一层，本篇只借它说明「这项参数确实显著改变像素」，具体枚举以 Skia 官方为准。

3.4 本章收在哪里

第三章走完，该记住三件事：SkPaint 是样式与颜色的参数包；它在落像素前要被翻译成后端参数，两条后端翻译成两组东西；混合模式只改颜色合成，不改几何。下一章换个方向：从「画什么」的样式侧，转到「画的东西本身」——几何。

-----------------------------------【参数包下沉的四个时点】----------------------------------------
# 描述：SkPaint 从被设置到被消费的四个时点，对应本章的映射表与两条后端路径
# 口径：本段是结构示意；GPU 侧的 paint 转后端参数一句话来自社区资料，深度留 ep05
#------------------------------------------------------------------------------------------------
设置    paint.setColor(...)          # 参数包成形，此后可被多次 draw 复用
提交    canvas.drawPath(path, paint) # 参数包随命令下沉到 SkDevice
翻译    paint -> 后端绘制参数         # CPU 读进阶段链；GPU 转成后端参数进 op 列表
消费    在覆盖与混合两步被读           # 覆盖读 style 与 AA；混合读 blend 与 colorFilter

其中：

• 「设置」与「消费」之间可以隔任意多次 draw，这正是参数包可复用的原因；
• 翻译发生在后端边界上，即 SkDevice 之下、真正落像素之前；
• 消费分两步：先按覆盖算形状，再按混合算颜色——这两步是第四章之后与第五章之前的分水岭。

本章对应的官方依据：SkPaint 承载样式与颜色的原句见 SkiaSharp 的 SKCanvas 文档；SkPaint 与后端绘制参数之间的转换见 Skia 官方 API 总览；混合模式的外部效果图见 Wikimedia Commons 的混合模式演示图页。

四、几何为什么拆成「构造」与「存储」两半

下面我们开始第四阶段。 样式说完了，这一章回到几何本身。一条路径在 Skia 里不是一个对象，而是三个：一个用来构造的可变接口，一个不可变的句柄，以及一份真实存储。

4.1 SkPathBuilder、SkPath 与 SkPathData：可变接口、不可变句柄、真实存储

先来看看这条三分链。SkPathBuilder 是可变接口——你在它身上 moveTo、lineTo、cubicTo，把一条路径拼出来；SkPath 是不可变的句柄，它引用到底层那份数据，本身不改；SkPathData 才是真实存储，段与动词（verbs）都住在这里。官方源码结构对这三者的描述就是这条链。

为什么要拆成两半——可变与不可变？ 因为路径在 Skia 里要同时满足两个互相拉扯的需求：构造时需要一个方便改的中间物，消费时需要一份可以安全共享的成品。 把两者分开，就能让「构造」只在 builder 上发生，而「消费」永远面对一份不会被别人改动的数据。这不是设计洁癖，而是为线程安全与缓存复用铺的路。

这张图的关键是「句柄」这两个字。 SkPath 之所以能做到不可变还能被到处传，是因为它只是个引用；真正占空间的是它指向的那份数据，而那份数据在构造结束后就不再变。

4.2 贝塞尔的控制点决定了什么

路径里除了直线段还有曲线段，而曲线段几乎都用贝塞尔表达。 原因是工程上只有它能同时满足两件事：用固定数量的控制点表达任意光滑曲线，且求值稳定；并且可以被任意精度地拆成直线段——后者正是光栅化的前置条件。控制点决定曲率：端点决定曲线经过哪里，控制点决定曲线往哪弯。

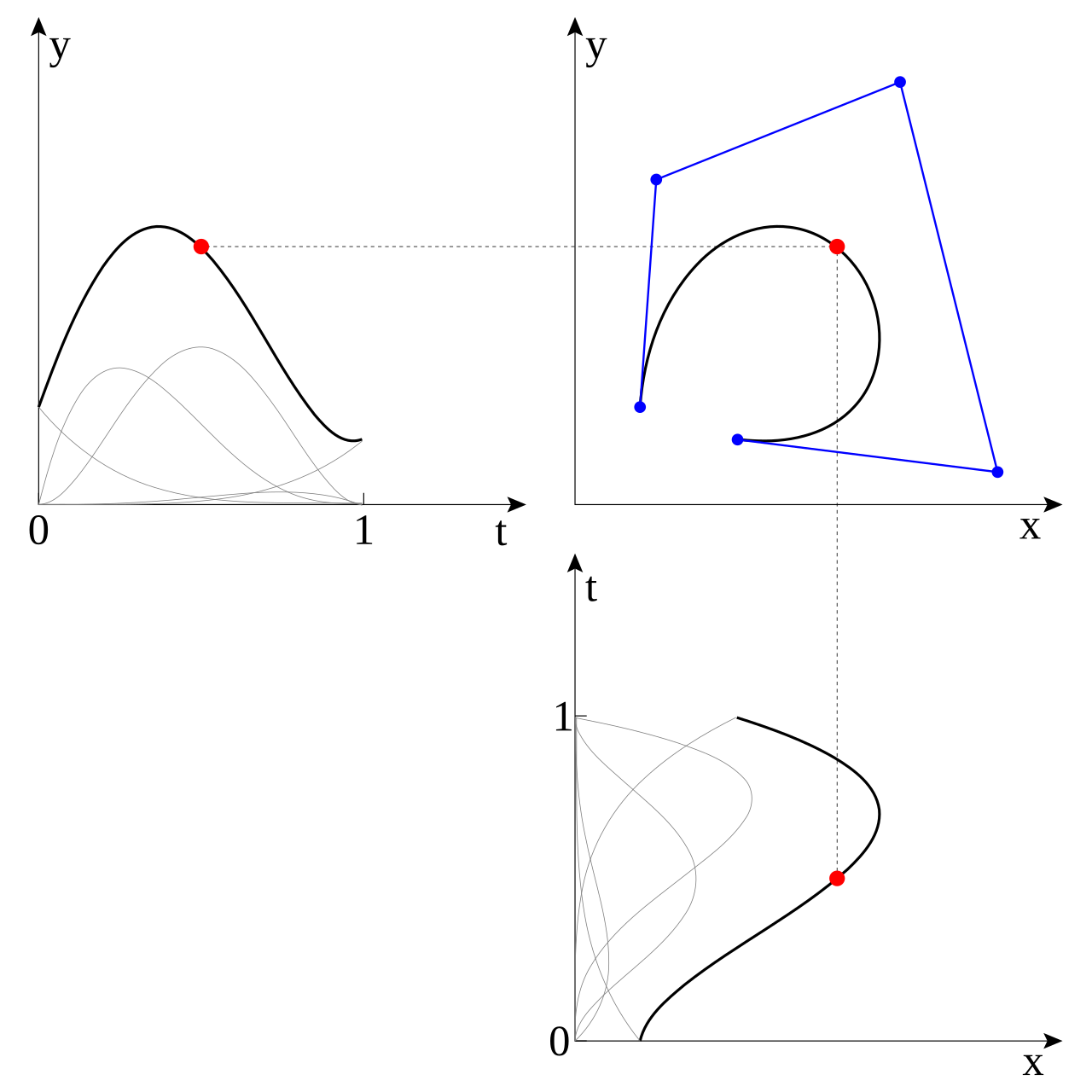

下面这张外部示意图给的是贝塞尔曲线的几何构造过程：

这张图只用来立几何，不展开算法。 曲线不能直接光栅化，必须先被拆成足够短的直线段；而拆多细、按什么误差控，是 ep03 的核心权衡。本篇到这里为止：只钉死「控制点决定曲率、曲线落在控制多边形内」这两条几何事实。

4.3 本章收在哪里

第四章走完，该记住三件事：路径被拆成构造接口、不可变句柄、真实存储三层；拆开的理由是让构造可变、消费可共享；贝塞尔的控制点决定曲率，曲线落在控制多边形内。下一章换个时间维度：一次 draw 为什么不是「立刻落像素」，而是先记再放。

-----------------------------------【一条路径的三层与一次转换】------------------------------------
# 描述：从构造到消费，路径要经过三层；本段是结构示意，不是任何一版 Skia 的真实实现
# 口径：三层结构据官方源码结构描述；细分容差 tol 与误差控制归 ep03
#------------------------------------------------------------------------------------------------
builder = SkPathBuilder()      # 可变接口：moveTo 与 lineTo 与 cubicTo 在这里发生
builder.moveTo(...) ; builder.cubicTo(...)
path    = builder.detach()     # 不可变句柄：此后 path 不再变，可被安全共享
data    = path 引用的 SkPathData  # 真实存储：segments 与 verbs 住在这里
tess    = tessellate(data, tol)  # 细分：按容差 tol 拆成折线（ep03 展开）

其中：

• detach() 这一步是「可变到不可变」的关门动作，关门前随便改、关门后不许改；
• 真实存储只此一份，多个不可变句柄可以指向它；
• tol（细分容差）是唯一由使用者决定的质量旋钮，它直接决定后续覆盖判定要处理多少段——这条线交给 ep03。

本章对应的官方依据：路径三层链见 DeepWiki 的 Skia 源码结构页；贝塞尔曲线构造图见 Wikimedia Commons 的贝塞尔构造图页；细分与覆盖算法见 arXiv 上关于 2D 光栅化语义的论文。

五、绘制为什么先「记」再「放」

下面我们开始第五阶段。 前四章讲的是「一条命令怎么被描述」，这一章开始讲「一批命令怎么被组织」。Skia 给了一个很反直觉的答案：它先把这批绘制记下来，之后再放出去。

5.1 PictureRecorder 记的是什么

先来看看这个记录器在做什么。SkPictureRecorder 发给你一块画布，但这块画布不产像素——它把每一次 draw 序列化成命令。 官方与社区对它的一致描述是：SkPictureRecorder 交出的那块画布，不是产出像素，而是把每一次绘制调用序列化进一份记录；由此得到的 SkPicture 不可变，并且可以在别的线程、别的尺寸上被重放很多次。记录态与落像素态，是两种不同的状态。

OK，先来看看本机实测。本机用 skia-python（Skia m144）跑了一遍这条记录与回放链，读数如下：

-----------------------------------【PictureRecorder 记录与回放实测】-------------------------------
# 描述：128 见方记录一条绘制，再把同一份记录回放到 256 见方，验证记录与落像素解耦
# 环境：skia-python 144.0.post2（= Skia m144）；命令为 beginRecording 加 drawCircle 加 finish
#------------------------------------------------------------------------------------------------
cullRect          = Rect(0, 0, 128, 128)   # 记录时给出的可见范围
approximateOpCount = 1                     # 记录下来的绘制 op 数
replay -> 256      : makeImageSnapshot().width() == 256   # 同一份记录回放到更大尺寸成功

其中：

• cullRect 是记录时声明的可见范围，它可以与最终回放的尺寸无关；
• approximateOpCount 给出的是记录下的 op 数，这份记录只有 1 条；
• 回放到 256 见方成功，且记录本身在回放前后都没变——这就是「记录与落像素解耦」的直接证据。

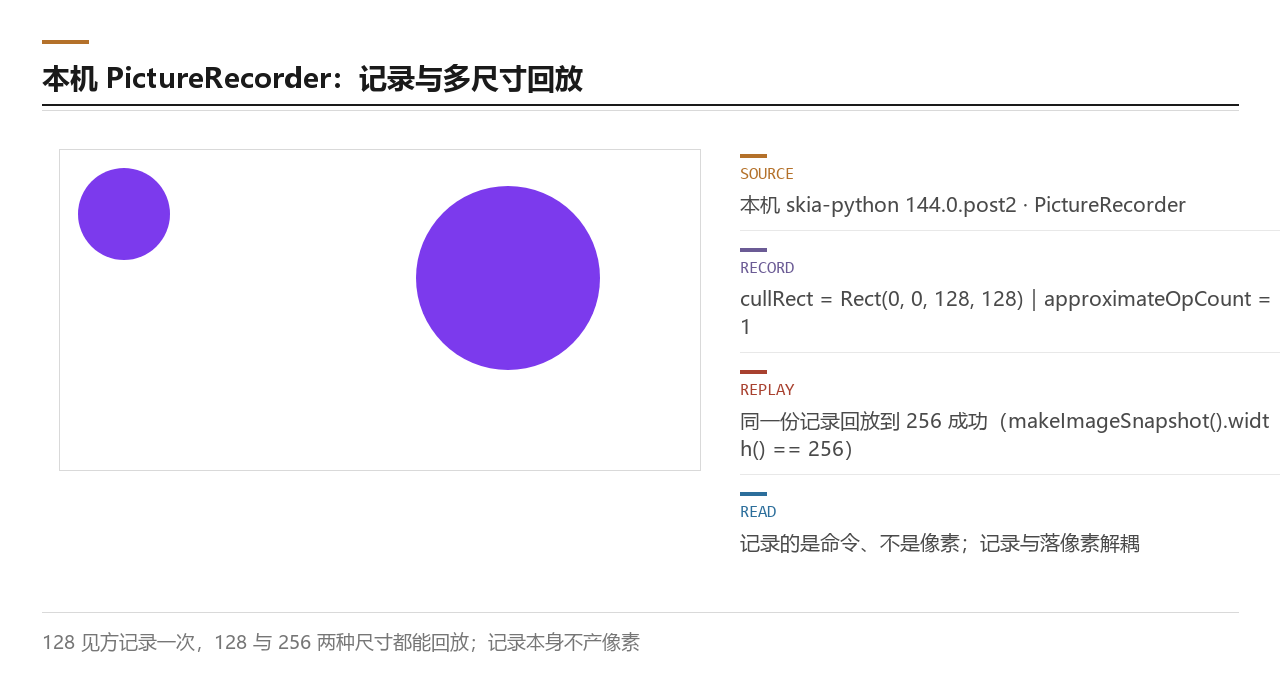

把这份记录与它的两种落点并置，结论比文字更直观：

这张图的意义是「一份记录、多次落点」。 记录一旦完成就成了不可变的中间物，它既可以在不同尺寸上重放，也可以被交给别的线程去重放——这正是 Skia 把「绘制」与「光栅化」解耦的手段。

5.2 记录态用的是不落像素的 Device

既然记录态不产像素，那它的 SkDevice 到底是什么？ 这就回到了第一章那道抽象：SkCanvas 把命令交给 SkDevice，而记录态用的是一台不落像素的设备——它不会往任何位图上写，只是把命令追加进记录。社区对 RecordingCanvas 的说法很直接：它背后是「一个不会绘制成像素点的设备」，所以它「只是把绘制命令记录到二进制数组」。

这一点值得单独强调：记录与落像素不是同一件事，它们甚至用的是不同的设备。 换句话说，SkDevice 这道抽象不仅决定「用哪个后端」，还决定「这次究竟是不是要落像素」。

这张图把「记什么」讲完了。 记的是命令与状态的变化，不是像素；所以同一份记录才能被拿去重放成不同尺寸。下面接着看「放什么」。

5.3 回放：不可变、线程安全、可在别处重放

放的时候会发生什么？ 一份已完成的 SkPicture 是不可变的，因此它可以被多处安全共享；回放时，记录里的命令被重新逐条喂给一台真正落像素的设备——这台设备可能是 CPU 的 Raster，也可能是 GPU 后端。记录侧与回放侧因此被彻底解耦：内容在一处产生，像素可以在别处、别的线程、别的尺寸产生。

这条解耦带来的收益是结构性的。 一份被反复使用的内容（比如界面里不变的背景）只需记录一次，之后每次重画都是回放；而回放的代价与记录侧的构造代价不必叠加。代价则落在别处：记录本身要占内存，回放仍要按目标后端重新跑一遍光栅化——记录省的是构造，不是光栅。

这里同样补一条诚实说明。 「显示列表与绘制命令」这个概念，本轮在 Commons 上把 Display lists、Scene graphs、Abstraction layers、Rendering software 四个类目逐个枚举，四个类目全部不存在，另外两组关键词检索也没有可用结果——该位按脚本登记为落空，本节不再补图，改由上面这张自绘结构图与 5.1 节的本机实测共同承担说明。这是「落空位不拿自绘图顶替」的处置：自绘图画的是本篇据文档建立的结构示意，不是拿来冒充那张不存在的外部对照。

5.4 本章收在哪里

第五章走完，该记住三件事：记录态不产像素，它把命令追加进记录；记录态用的是不落像素的设备，落像素发生在回放时；回放可以跨线程、跨尺寸，代价是记录占内存且光栅仍要重跑。下一章进入本篇下半场：CPU 后端凭什么把矢量变成像素。

-----------------------------------【记录与回放的两侧分工】----------------------------------------
# 描述：把记录侧与回放侧的职责分开；本段是结构示意，记录态设备的说法来自社区资料
# 口径：SkPicture 的不可变与线程安全是官方与社区的一致口径；本机回放 256 实测见 5.1 节
#------------------------------------------------------------------------------------------------
记录侧   recorder.beginRecording(128,128) -> canvas 不落像素 -> 追加命令 -> picture
         picture 一旦完成即不可变，可安全共享
回放侧   picture.replay(真后端设备) -> 逐条重喂命令 -> 覆盖与混合 -> 像素
         目标尺寸与记录时的 cullRect 无关；目标线程与记录线程也无关

其中：

• 两侧共用同一份 SkPicture，记录侧不必知道将来画到哪，回放侧也不必知道记录怎么来的；
• 记录态设备与回放态设备是两台不同的设备，这是解耦的物理落点；
• 本机实测只覆盖记录与多尺寸回放，多线程重放本轮未做实验，故正文只作定性引用，不编造本机数据。

本章对应的官方依据：记录与回放、不可变与线程安全的表述见 DeepWiki 的 Skia 源码结构页；不落像素设备的社区说法见 掘金上关于 SkCanvas 与 RecordingCanvas 的文章；Chromium 侧 paint recording 与 SkPicture 的对应见 grida 的 Chromium paint recording 文档。

六、CPU(Raster) 凭什么把矢量变像素

下面我们开始第六阶段。 从这里起，本篇进入下半场：前面讲的都是「命令怎么被描述与组织」，这一章起讲「几何怎么真的变成像素」。先走 CPU 这一侧，因为它是不依赖图形硬件、可逐行解释的那条路。

6.1 两段式：几何覆盖与像素着色分工

先来看看 CPU 光栅化的整体结构。它是一条两段式的流水线：前一段把几何变成「哪些像素被盖住、盖住多少」，后一段按样式把这些覆盖变成颜色并写出去。 前者是扫描线光栅化，后者是光栅管线。分工是理解它的钥匙：几何侧只关心边界与覆盖，像素侧只关心颜色与混合，两者用一个覆盖值对接。

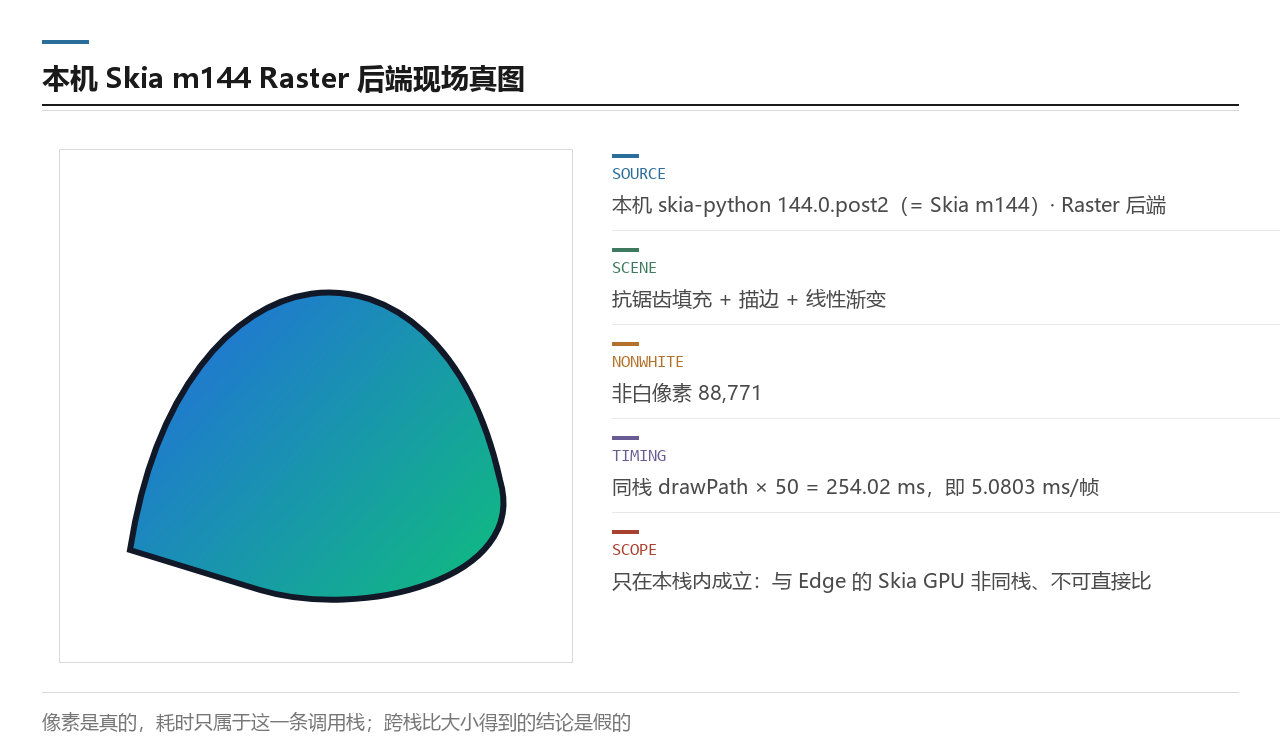

本机 skia-python（Skia m144）现场跑了一次 Raster 出图并记下读数：

这张图要读两件事：一是它确实出了一张真图，二是它旁边的耗时读数只能在它自己的栈里解释。 5.0803 ms 每帧来自 skia-python 绑定这一条调用栈，它和第七章 Edge 侧的 GPU 读数不是同一条栈，两者放一起比大小得到的结论是假的——这条纪律后面第八章还会再钉一次。

6.2 SkScan 扫描线加 SkBlitter：几何怎么变成覆盖

第一段具体是怎么做的？据源码与文档，它的入口是 SkScan。 这一段按官方源码结构的描述是扫描线光栅化：把路径的边按上端纵坐标排序（SkEdgeBuilder 负责），维护一张活动边表，对每一条扫描线求出交点区间（span），交给 SkBlitter 去写像素。SkBlitter 是一个像素写入的抽象——几何侧算出的覆盖最终要通过它落到目标上。

• SkScan 是几何侧入口，对外是 HairLine、AntiHairLine、FillPath 这一类名字；
• 边的表示有两种：普通边与解析式边，后者用于直接算出覆盖，而不是靠超采样逼近；
• 调用方向是 SkDraw 到 SkScan 到 SkBlitter，最后由 blitter 把覆盖写进像素。

必须标清口径：以上关于 SkScan 与 SkBlitter 的叙述据源码/文档（取自官方源码结构页对 CPU 光栅管线的描述），不是本机绑定实测——本机 skia-python 并未暴露这两个内部类，凡本节结论都不得当成「本机跑过」。

6.3 SkRasterPipeline：为了躲开组合爆炸的阶段链

第二段就是光栅管线。据源码与文档，SkRasterPipeline 的设计动机是躲开「组合爆炸」。 它的头文件注释写得很直白：这条管线是为「潜在管线极度组合化」的场景设计的——目标格式数乘源格式数乘遮罩格式数乘传递模式数，没有人愿意为这些组合逐一写专用例程。于是它把处理拆成一条由「阶段」组成的线性链，每个阶段处理一批像素，组合由拼装阶段来表达。

同一条注释还给了执行模型的几个事实：它是一条对 SIMD 像素向量逐阶段运行的函数链；每一轮处理 8 到 16 个像素；阶段名如加载 8888、存储 565、源覆盖等。 SIMD 向量本身是自定义的，运行期可在标量、NEON、SSE41、AVX、AVX2 之间选择。

先把这条「几何到像素」的两段式画出来：

这张图的左半是几何、右半是像素，中间那个覆盖值是唯一的接口。 需要再说一次口径：关于 SkRasterPipeline、SkScan、SkBlitter 的三段叙述均据源码/文档，本机 skia-python 并未暴露这条管线（本机对绑定做成员枚举时，光栅管线与 Graphite 两项均为空），因此本篇不声称在本机跑过它，图也只是按源码结构画的示意。

6.4 光栅化的外部真实对照

覆盖到底长什么样？ 外部真实素材里最适合回答这个问题的是扫描转换图——它把「几何边界如何被判定覆盖到像素格」画了出来：

这张图与 6.2 节是同一件事的两面：前者讲「代码在哪一段做」，后者画「做出来是什么样」。覆盖值是连续几何与离散像素之间唯一的桥梁——抗锯齿在 CPU 与 GPU 上都会回到「覆盖怎么算」这一步。

6.5 本章收在哪里

第六章走完，该记住四件事：CPU 光栅是两段式，几何覆盖与像素着色分工；几何侧据源码是扫描线加活动边表，覆盖经 blitter 写入；像素侧据源码是 SIMD 阶段链，动机是躲开组合爆炸；本机只出了 Raster 真图与同栈读数，未跑过那两段内部实现。下一章走向另一条真实路径：GPU。

-----------------------------------【CPU 光栅的两段与接口】----------------------------------------
# 描述：几何侧与像素侧各做什么，接口只有覆盖值；本段据源码结构示意，非本机实测
# 口径：SkScan 与 SkBlitter 与 SkRasterPipeline 三段叙述均据源码/文档
#------------------------------------------------------------------------------------------------
几何侧  SkScan：边排序 -> 活动边表 -> 逐条扫描线求 span -> 覆盖值
接口    coverage  in [0, 1]        # 连续几何与离散像素之间唯一的桥梁
像素侧  SkRasterPipeline：拼装阶段链 -> 每轮 8 到 16 像素 -> 着色与混合 -> 写目标

其中：

• 接口只有「覆盖」这一个量，两侧因此可以各自演进而不互相绑架；
• 每轮 8 到 16 像素是据源码注释的执行粒度，不是性能承诺；
• 本机未跑过这两段内部实现，凡引用其结构一律标「据源码/文档」，不与 Raster 出图的实测读数混为一谈。

本章对应的官方依据：CPU 光栅两段式与 SkScan、SkBlitter、SkRasterPipeline 的结构见 DeepWiki 的 CPU 光栅化管线页；本机 Raster 现场与读数见 skia-python 发行页；覆盖判定的示意图见 Wikimedia Commons 的多边形扫描转换图页。

七、GPU(Ganesh) 的 op 与 GrDirectContext

下面我们开始第七阶段。 上一章走的是 CPU。这一章换到 GPU，但方法不变：还是先在本机取一条真实像素，再看官方口径的结构。

7.1 同一台机器上的另一条真实光栅路径：Edge 与 Skia-GPU

先来看看 GPU 侧的像素怎么取。本机没有一条能直连 Skia GPU 后端的绑定通道（对绑定做 GPU 上下文初始化返回空），所以要取 GPU 侧的真实像素，我们换用浏览器：Chromium 系浏览器的 2D canvas 就是 Skia 在跑，且默认走 GPU 光栅。 本机用 Playwright 驱动 Edge，把与第六章同一个几何画进 512 见方的 canvas：

这张图的价值在于「同机、同场景、另一条栈」。 它和第六章那张 Raster 真图出自同一台机器、画的几何也一样，但两者背后的调用栈完全不同——这一点第八章会专门处理，这里先记住「GPU 侧的像素从浏览器来」这个取数路径。

7.2 Ganesh 的结构：op 列表加有状态的 GrDirectContext

先来看看它的两个标签。据源码与文档，Ganesh 是 Skia 的即时模式 GPU 后端。 这句话可以拆成两半来读：其一是「即时模式」——draw 提交时就被转成后端命令，不存在先攒一批再成批提交的阶段；其二是「有状态」——它用一个叫 GrDirectContext 的上下文对象承载 GPU 侧的全局状态，draw 与资源的生命周期都挂在它身上。后端子类按图形 API 分：GL、Vulkan、Metal 各有一个 GrGpu 子类。

「即时」这两个字是理解 Ganesh 的钥匙，也是它后来遇到麻烦的根：它起于 OpenGL ES 时代，那套 API 对多线程与计算着色器的支持很有限；等到现代图形 API（Vulkan、Metal、D3D12）普及，这种即时、有状态的形态就积累了技术债，难以吃满多线程与 GPU 通用计算。后来才引出 Graphite——这一段留给 8.3 节与 ep06。

这张图的三个层次要分清： 最上面是被转成 op 的绘制命令，中间是有状态的上下文，最下面是按图形 API 分的后端实现。从 SkPaint 到 GPU 绘制参数的转换就发生在这一层——第三章那张映射表的右半部分，落点正是在这里。

7.3 Skia 在产线上跑：Chrome 窗口实截

结构图之外，还该有一条「它在真实产品里跑」的证据。 Skia 最主要的产线之一就是浏览器，本机在用的 Edge 与它同源。下面这张外部实截图给的是 Chrome 在桌面系统上的窗口形态：

这张图只用来证明「它在产线上跑」，不承担任何机制说明。 它的版本信息（Chrome 75、桌面系统）是截图当时的快照，与本机实测的 Edge 153 不是同一个版本——两张证据的时间坐标不同，这一点要分开说，不能混成一句「浏览器里都是这样」。

7.4 本章收在哪里

第七章走完，该记住三件事：GPU 侧的像素本机从浏览器取，走的是与 Raster 完全不同的调用栈；Ganesh 是即时模式加有状态上下文的 GPU 后端，后端子类按图形 API 分；它在产线上跑，其形态与所依赖的图形 API 时代强相关。下一章把两条路径的像素放在一起，回答最后一个问题：它们到底差在哪。

-----------------------------------【Ganesh 的三层与一次转换】--------------------------------------
# 描述：从 draw 到后端实现的三个层次；本段据源码与文档示意，非本机实测
# 口径：即时模式与有状态上下文、后端子类命名均据源码与文档；GPU 像素取自 Edge 实测
#------------------------------------------------------------------------------------------------
op     <- draw 提交即转成后端 op     # 即时模式：不攒批
ctx    <- GrDirectContext 承载全局状态  # 有状态：draw 与资源生命周期挂在它身上
gpu    <- GrGpu 子类 {GL, Vulkan, Metal}  # 后端子类按图形 API 分

其中：

• 「即时」与「有状态」是 Ganesh 的两个标签，也是它与「延迟模式」后端的分水岭；
• 后端子类的划分依据是图形 API，不是平台，所以同一平台可能有多个子类；
• 本节全部结构叙述据源码与文档，本机只提供了 7.1 节那张 GPU 侧像素。

本章对应的官方依据：Ganesh 的即时模式与 GrDirectContext、后端子类见 DeepWiki 的 GPU 后端页；Ganesh 起于 OpenGL ES 且对多线程支持有限的说法见 Chrome 官方博客的 Graphite 介绍；GPU 侧像素取自本机 Playwright 驱动 Edge 的实测截图。

八、CPU 与 GPU 同场景到底差在哪

下面我们开始第八阶段。 这是本篇的技术收口章。前七章分别讲了 CPU 与 GPU 两条路，这一章把它们放在同一台机器上对照——但要先说清：能比的只有像素，不能比的是耗时。

8.1 同场景像素并置与差分：能比什么、不能比什么

先来看看怎么比才成立。两条栈唯一的公共坐标系是「同一份几何、同一个尺寸」，所以能比的只有这个条件下的像素结果：把 Raster 侧与 Skia-GPU 侧的两张图并排，再算一次逐像素差分，看它们差多少。

本机实测的结果是：通道均差 0.083、最大差 3、差异超过 24 的像素为 0 个。 也就是说，两条完全不同的实现路径，对同一份几何给出了几乎一致的像素——三处差异都在量化误差量级，没有一处结构性偏差。

这张图是本篇最硬的一块证据。 它把「CPU 与 GPU 只是同一件事的两种做法」从说法变成了数字。同时它也标出了边界：这张图比的是像素，不是速度——两边的耗时读数来自不同的调用栈、不同的进程、不同的进程模型，非同栈、不可直接比，任何「GPU 比 CPU 快几倍」的结论都不能从本篇这两条读数里推出来。

8.2 本机 GPU 栈的客观读数

既然 GPU 侧的像素从浏览器来，那「它在本机到底走哪条栈」就该有个客观读数。 本机用 Playwright 从浏览器的调试信息里读出了渲染器字符串：

读数的完整原文是「ANGLE (NVIDIA, NVIDIA GeForce RTX 3060 Laptop GPU (0x00002560) Direct3D11 vs_5_0 ps_5_0, D3D11)」，浏览器 UA 为 Edg/153.0.0.0。要分清两件事：这条读数证明的是「本机的 GPU 与驱动条件在位，走的是 ANGLE 加 D3D11 这条栈」；它不能证明的是「所以 Skia 在 GPU 上一定更快」——那是性能问题，不是环境问题。 而且它与 6.1 节那条 5.0803 ms 每帧的 Raster 读数非同栈、不可直接比。

8.3 Ganesh 与 Graphite 的分界线

最后一件事，把 GPU 这两个后端的关系钉死一句话。据源码/文档：Ganesh 是即时模式，用一个有状态的 GrDirectContext 提交；Graphite 是延迟模式，把绘制命令先记进 DrawList，最后成批提交成 CommandBuffer。 这条分界线就是本篇对 GPU 后端能讲到的尽头——再往下的 Graphite 内部机制（计算光栅化、用 z 值降 overdraw、多线程）属 ep06，本篇不展开。

这条线的意义在于「提交时机」。 即时模式把「什么时候转成后端命令」定死在 draw 那一刻，延迟模式把它推迟到成批提交那一刻。后者能做的优化（合批、去重、跨线程）都来自这段被推迟出来的时间窗口——这也解释了为什么现代图形 API 普及之后，Skia 要再长出一个延迟模式后端。

8.4 本章收在哪里

第八章走完，该记住四件事：两条栈能比的只有同几何同尺寸下的像素结果；本机实测的像素高度一致，差异在量化误差量级；GPU 栈读数是环境证据，不是性能证据；Ganesh 与 Graphite 的分界线是「即时与延迟」，其内部机制属 ep06。

-----------------------------------【两条栈的对照边界】--------------------------------------------
# 描述：把「能比什么、不能比什么」写死；本段是口径声明，不是性能数据
# 口径：像素对照为本机实测（通道均差 0.083）；耗时读数各自成立，非同栈不可直接比
#------------------------------------------------------------------------------------------------
可比    同几何 + 同尺寸 + 同目标像素格式  ->  像素结果（本机实测通道均差 0.083）
不可比  Raster 的 5.0803 ms 每帧  vs  Edge 的 GPU 读数   # 非同栈、不可直接比
不可比  裸 GPU 型号  写成  「Skia 在 GPU 上更快」        # 环境证据不等于性能结论

其中：

• 「可比」的三个条件缺一不可，缺了同尺寸或同像素格式，像素对照就不成立；
• 耗时读数只在各自栈内有效，本篇不给出任何跨栈倍数；
• 三处注明（6.1、8.1、8.2）反复写这条纪律，是因为它最容易被读者自行「合并」成一个假结论。

本章对应的官方依据：Ganesh 与 Graphite 的即时与延迟模式见 DeepWiki 的 GPU 后端页；Graphite 的动因见 Chrome 官方博客的 Graphite 介绍；本机两条栈的像素与读数分别见 skia-python 发行页 与 Playwright 官网。

九、边界回指与预告 ep03

下面我们开始第九阶段。 这是本篇的收口章。它只做两件事：把「像素坐标」这件事回指给下一篇，再把本篇的边界确认一遍。

9.1 像素坐标的回指锚点

先钉一个坐标事实，它是下一篇的地基。 本篇反复说「覆盖」与「像素格」，但一直没把「像素坐标到底怎么数」这件事摆出来——因为它是 ep03 的起点，不是本篇的终点。下面这张外部图示给的是像素绘图里的坐标约定：

这张图上的每一个格子，就是下一篇要反复处理的对象。 本篇讲了「覆盖值是连续几何与离散像素之间唯一的桥梁」，但没讲这个覆盖值具体怎么算——算它得先把坐标约定钉死，再谈采样还是解析式。这正好是 ep03 的入口。

9.2 本篇交给 ep03 的几件事

先说本系列在 Skia 主线上的编排。 本篇是 Skia 机制的开篇，后面几篇按「几何到像素」的顺序往下挖，这条顺序排期时就定下：

这张表里最该先记住的是第一行。 本篇在 6.2 与 6.3 两节只说了「几何在哪算、覆盖经谁写出去」，没有推一条覆盖公式；ep03 要补的正是这一段：细分按什么容差、覆盖按采样还是按解析式、解析式那一族怎么在 CPU 与 GPU 上分别落地。

还有一条演进脉络要交代。 本篇的两个 GPU 后端不是同时出现的：Ganesh 起于早期的 OpenGL ES 生态，随着 Vulkan、Metal、D3D12 这些现代图形 API 演进，才长出延迟模式的 Graphite。这条从「即时」到「延迟」的演进，本篇只立分界线，纵深留给 ep06。

9.3 本篇的边界再确认

好了，最后把边界再确认一遍，与 0.4 节首尾呼应。 先把三个后端按归属归类：Raster 归 CPU 一类，Ganesh 与 Graphite 归 GPU 一类。本篇不涉及曲线细分与覆盖率的算法本体，不涉及字形光栅化，不展开 GPU 覆盖策略与 Graphite 内部机制，不做跨栈耗时对比，不把本机绑定当作主线源码。

-----------------------------------【本篇与 ep03 的交接点】----------------------------------------
# 描述：本篇交出去什么、留下什么；本段是口径声明，不是算法
# 口径：本篇只给「分层链路 + 分工 + 分界线」三条，算法与覆盖公式全部留给 ep03
#------------------------------------------------------------------------------------------------
交出去  4.2 控制点几何        -> ep03 细分与容差
交出去  6.2 覆盖经 blitter 写  -> ep03 覆盖怎么算
交出去  6.3 阶段链的动机       -> ep03 与 ep05 的覆盖落地
留下来  一次 draw 的四段链路   # 本系列后续各篇共用
留下来  三后端路由与 Ganesh 与 Graphite 分界  # 后续各篇回指

其中：

• 交出去的三项都是「算法本体」，本篇只给它们在链路里的位置；
• 留下来的两项是「结构」，它们不再变，后续各篇只回指、不重述；
• 凡后续篇目与本篇结论冲突，以「有源码或文档依据、或有本机实测」的一方为准，并回写本篇。

本篇交付的是一条链路，不是一个性能结论。 它的正确性取决于那条从 API 面到像素的链路——「有哪几层」「谁持状态」「CPU 与 GPU 在哪分岔」——是否足以把一次 draw 讲清楚。 若后续某篇发现这条链路少了哪一环，说明本篇需要一次订正。

本章对应的官方依据：本篇引用的官方页面已在各章末逐条列出；源码结构（含 GPU 后端与 CPU 光栅）见 DeepWiki 的 Skia 源码结构页；像素坐标图示见 Wikimedia Commons 的位图坐标图页；下篇口径与全系列骨架见 Skia 官方 API 总览。

相关链接

• 下一篇（预告）：【2D 矢量引擎深挖】（三） 矢量引擎核心：贝塞尔细分、tessellation、analytic AA 与 coverage
• 相关系列（方法底座）：T01 性能剖析工具链，13 篇已完结
• 相关系列（硬件侧）：GPU 架构剖析
• 本系列使用的自跑工具链：skia-python 发行页 ｜ Skia Fiddle ｜ Skia WASM Debugger

参考资料

• Skia 官方 API 总览
• SkCanvas 概览
• SkPaint 概览
• SkPicture 概览
• Skia 官方构建文档
• DeepWiki 的 Skia 源码结构页
• DeepWiki 的 CPU 光栅化管线页
• DeepWiki 的 GPU 后端页
• Chrome 官方博客：Graphite 介绍
• Chromium 的图形与 Skia 设计文档
• SkiaSharp 的 SKCanvas 文档
• skia-safe 文档
• skia-discuss：GPU 抗锯齿实现讨论
• Skia Fiddle 在线工具
• Skia WASM Debugger 在线工具
• grida 的 Chromium paint recording 文档
• 掘金：SkCanvas 与 RecordingCanvas
• CSDN：Skia 渲染架构的旧版分析
• CSDN：Skia 的延迟渲染与显示列表
• CSDN：Skia 图形库核心组件解析
• CSDN：SkGpuDevice 与 GrContext 的一处记述
• vectree 的 Skia 图形引擎视觉解释
• arXiv：2D 光栅化语义论文
• skia-python 发行页
• pycairo 发行页
• Playwright 官网
• Wikimedia Commons 的混合模式演示图页
• Wikimedia Commons 的贝塞尔构造图页
• Wikimedia Commons 的多边形扫描转换图页
• Wikimedia Commons 的位图坐标图页
• Wikimedia Commons 的渲染管线图页
• Wikimedia Commons 的 Chrome 窗口截图页

外部示意图出处

• Graphic Pipeline.png ｜ Digital colouring blend modes demonstration.png ｜ Bezier2D construct.svg
• Polygon scan-conversion.svg ｜ Google Chrome 75 screenshot.png ｜ Bitmap Coordinates.svg

With Best Wishes.
