系列文章前言

系列定位

这个系列只回答一个问题：同样是「把矢量变成像素」，为什么市面上会同时活着五套做法完全不同的引擎，而它们各自还都活得挺好？

它面向的是已经写过两三年渲染、能看懂管线，但没有把「矢量光栅化」当成一条独立技术线去追过的图形程序员。Skia 大家天天在用却未必读过它的分层；Cairo 大家以为它死了；Vello 大家在新闻里见过但说不清它现在走到哪；Godot-2D 与 Rive 则常被当成「游戏里那点 2D 的事」一笔带过。所以我们不复述 API 教程，也不写「十大 2D 库推荐」——我们要算的是：每一款引擎为什么长成现在这个样子，它的生态位换回去要付什么代价。

系列文章写作风格说明

• 篇幅规划：每篇约 16,000 汉字、10 章左右，每章 1,400 到 2,300 字。
• 写作顺序：先立坐标系（本篇），再沿 Skia 主线走机制（ep02 到 ep06），中间穿插三次自跑（ep07、ep08、ep10），最后与 Vello 前沿和 Godot-2D、Cairo、Rive 三个对照项合流（ep09、ep11）。
• 每篇都给可核对的量化结论与出处；用「本机实测」与「官方原文」两条腿站住，凡是二手转述一律标注口径。
• 本系列不搬运厂商官方配图（Skia、Vello、Rive、Godot 的官方图示受项目方或厂商版权约束）。需要图示时，我们用自己跑、自己算、自己画的图；外部示意图只取自 Wikimedia Commons 的通用概念图。
• 凡是前序系列已经占领的题域，本篇只引用、不复述——边界见 0.3 节。

全系列内容总览

1. 【2D 矢量引擎深挖】（一） 2D 矢量引擎全景：五款引擎各在哪个生态
2. 【2D 矢量引擎深挖】（二） Skia 架构：SkCanvas API 分层 + CPU(Raster) vs GPU backend
3. 【2D 矢量引擎深挖】（三） 矢量引擎核心：贝塞尔细分、tessellation、analytic AA 与 coverage
4. 【2D 矢量引擎深挖】（四） 字形光栅化：字形数据组织、blob 与 CJK
5. 【2D 矢量引擎深挖】（五） Skia GPU backend：覆盖 approach 与 instanced tessellation
6. 【2D 矢量引擎深挖】（六） Graphite：Skia 新一代 compute 后端
7. 【2D 矢量引擎深挖】（七） 自跑一：Skia 路径 CPU vs GPU 与 overdraw 可视化
8. 【2D 矢量引擎深挖】（八） 自跑二：SKP 回放与字体渲染差异
9. 【2D 矢量引擎深挖】（九） Vello：GPU compute 矢量引擎的 Sparse Strips 与 prefix-scan
10. 【2D 矢量引擎深挖】（十） 自跑三：Vello GPU、CPU、Hybrid 三路对比
11. 【2D 矢量引擎深挖】（十一） 与 Godot 2D、Cairo、Rive 对照，以及与 Android 显示栈、VFX 的交叉索引

相关资源链接

• 系列主线 API 面（Skia 官方，本系列第二到第六篇的依据）：https://skia.org/docs/user/api/
• 前沿对照（Linebender 官方季度进展，第九篇的依据）：https://linebender.org/blog/tmil-25/
• 本系列使用的自跑工具链：https://pypi.org/project/skia-python/

本篇总览与边界：只回答三件事，不复述什么

这一篇要干的事只有一件。它是整个系列的坐标系，不是某一款引擎的介绍。 十一篇里它排第一，因为后面十篇都会回指它——每一篇开头都要写一句「本篇在坐标系里占哪一格」，用的就是这里钉死的两根轴。

0.1 全篇知识地图：十章的顺序与产出

先来看看这张表。它不是并列的知识点，而是一条从抽象到具体的动线——顺序不能颠倒：先立词汇，才谈得上比较；先比较完五款引擎的生态位，才谈得上给它们排格子。

这张表里最先要记住的是第一章。 多数中文教程讲 Skia 直接从 SkCanvas 开始，读者于是记住了 API，却说不清「光栅化」这三个字具体是哪一步在动几何、哪一步在算颜色。本篇不惜篇幅，把这条链路拆到能看出「后续哪一篇展开哪一段」为止。

0.2 本篇只回答三件事

第一件：五款引擎各自在什么生态、被谁用、解决什么问题。 这里要克制「比性能」的冲动——本篇不给任何跨引擎性能排名。理由是 3.6 节会讲清的一条纪律：不同调用栈的耗时数字放在一起比，得到的结论是假的。

第二件：它们与「2D 矢量引擎」这个概念象限的边界。 「2D 矢量引擎」听起来是一个东西，其实是三类东西：通用 2D 图形库（Skia、Cairo、Vello）、游戏引擎里的 2D 渲染（Godot-2D）、矢量动画运行时（Rive）。它们共享「矢量变像素」这段技术，却对「谁来管场景」有完全不同的答案。

第三件：给 11 篇立共同词汇表与图序。 后面的每一篇都会回指本篇的两根轴，而回指要成立，前提是词汇先统一。0.5 节会把 path、tessellation、coverage 这类词一次钉死。

0.3 本篇不复述什么：五块已经占领的题域

既然三件事说清了，边界也得说清。开篇篇最容易翻的车，就是写成前序系列的复述或导读。 所以下面这张表把五块题域显式让出去：

一句话说清本篇与它们的关系： 前序系列在讲「怎么验」「引擎整体长什么样」「像素怎么上屏」，本篇讲的是「矢量这一路本身有哪些做法，各自的生态位在哪」。

0.4 边界声明与量化锚点

边界在开篇说一次，九章 9.4 节再确认一次：

• 不涉及任何一款引擎的内部机制实现：SkCanvas 的绘制路径、sparse strips 的段结构、Rive 的状态机求值，这些分别属 ep02、ep09、ep11，本篇只给「它在坐标系里的位置」；
• 不给跨引擎性能排名，也不做跨栈耗时对比：理由见 3.6 节；
• 不把本机自跑读数当作引擎的普适指标：本机读的是绑定层版本（skia-python 对应 Skia m144），与主线源码不是同一份，凡断言「Skia 现在怎么做」都会同时给实测与官方文档两条依据；
• 不预测 Vello 与 Graphite 的路线胜负：两者都在快速迭代，本篇只记录到本轮实测的原点；
• 本机可用面：skia-python 144.0.post2（Skia m144）、pycairo 1.29.1（底层 libcairo 1.18.4）、Playwright 1.63.0 驱动 Edge（Chromium 153）；rustc、cargo、godot、clang 均不在位。

本篇要拿下的可核对数字有六个，全部来自本机实测或官方原文：本机 Skia 为 m144；同场景 drawPath 跑 50 次共 13.29 ms，即 0.2657 ms 每帧，非白像素 59,531；同场景 pycairo 为 0.0821 ms 每帧、非白像素 59,573；Edge 侧 canvas 非白像素 66,762，GPU 读数为 ANGLE 加 D3D11 下的 RTX 3060 Laptop；Vello 版本时间线为 0.6.0 到 0.10.0（2025 年 10 月到 2026 年 8 月）。

先来看看本篇与其余三个系列、以及后续十篇的题域切分图。它决定了后面每一章能讲多深：

被划掉的那五块都不是本篇的题域。 本篇占的是最下面那条细线——「矢量变像素」本身有哪几种做法。正因为它是「做法」，它才能不带任何一款引擎的实现细节独立成篇。

0.5 术语双语对照（先备着）

后面几章会密集出现官方术语原名，中文侧译法并不统一，这里一次钉死：

一句话记住本篇的方法：先分清「几何在哪算、像素怎么合」，再问「谁管场景」；这两个问题的答案组合起来，五款引擎的位置就唯一确定了。

一、从「矢量」到「像素」，中间有哪几步？

下面我们开始第一阶段。 这一章要回答的问题看起来最基础，却恰恰是中文资料最含糊的一段：一条路径从「数学上存在的曲线」变成「屏幕上亮起来的像素」，中间到底经过了哪些步骤？把这五步拆清楚，后面四章才有共同的语言。

1.1 一次绘制调用的三个要素：图元、状态、目标面

先从这条链路最上面那一层看起。任何一个 2D 矢量引擎，对外暴露的最小动作都能写成一句话：一次绘制调用，等于「一个图元」加「一组状态」，落到「一个目标面」上。

图元（primitive）在 2D 矢量世界里通常就是路径（path）：一串直线段与曲线段，可以开放（只描边）也可以闭合（可填充）。官方 API 页把 Skia 的组织方式讲得很直接——「Skia is organized around the SkCanvas object. It is the host for the "draw" calls」，所有绘制都是往 SkCanvas 上发的，而 SkCanvas 本身「holds relatively little state」，只持有矩阵与裁剪栈，其余样式全在 SkPaint 里。这条「几何与样式分离」的切分，是理解后面所有引擎的一把钥匙（ep02 会展开）。

状态（state）指颜色、线宽、渐变、混合模式、抗锯齿开关这一整套；目标面（target）则是像素最终落在哪里——内存里的位图、窗口的绘图表面、或者一张 GPU 纹理。三者当中，只有「图元」是矢量的，另外两个都是光栅世界的概念。

先来看看 2D 路径本身长什么样。它是产业链最上游的那份数据：

「填充」与「描边」这两个动词要分开看。 它们不是两种图元，而是同一份路径数据的两种渲染方式——描边要在原路径两侧「长」出宽度（还可能涉及连接处与端点样式），填充则要做非零环绕或奇偶规则判定。两者走的不是同一段光栅化代码，这是后面讲覆盖时会再遇到的一个岔路口。

1.2 曲线段为什么用贝塞尔：控制点决定曲率

路径里既有直线段又有曲线段，那个「曲线段」为什么不干脆用圆弧或多项式？ 答案是工程妥协：贝塞尔只有两项好处，而两项都无法替代——第一，它能用固定数量的控制点表达任意光滑曲线，且求值稳定；第二，它能被拆成任意精度的直线段，因为细分这一步是纯代数运算。

曲线的控制点直接决定曲率分布。 以三次贝塞尔为例，它是四个点的加权平均：

-----------------------------------【三次贝塞尔曲线的参数式】------------------------------------
# 描述：四个控制点 P0、P1、P2、P3 加权求和，参数 t 从 0 走到 1
# 权重：三个权重项构成 Bernstein 基，和为 1，因此曲线必定落在四点的凸包内
#------------------------------------------------------------------------------------------------
B(t) = (1 - t)^3 * P0  +  3 * (1 - t)^2 * t * P1  +  3 * (1 - t) * t^2 * P2  +  t^3 * P3

其中：

• P0 与 P3 是端点，曲线必然穿过它们，所以相邻路径段可以无缝衔接；
• P1 与 P2 是控制点，曲线一般不穿过它们，它们只负责「把曲线往哪个方向拉」；
• 凸包性质：因为四个权重都非负且和为 1，曲线永远落在 P0、P1、P2、P3 构成的凸包内——这条性质是后面做包围盒裁剪与覆盖判定的几何前提。

字体格式正好是这条性质的两个活例。 TrueType 用二次贝塞尔（一个控制点），OpenType 的 CFF 轮廓用三次贝塞尔（两个控制点）——同一款字体换格式，曲线段数量与细分代价都会变，这是 ep04 讲 CJK 字形时的一个关键变量。

先来看看贝塞尔曲线的控制点与曲率关系：

控制点挪一点，曲线整段都跟着变，这条特征在图上很直白。 正因为曲线不能直接光栅化，细分（tessellation）才是必需的中间步骤：按曲率自适应地把曲线拆成足够短的直线段，短到「线段与像素格的关系」可以被稳定判定为止。细分粒度定在哪，是 ep03 的核心权衡。

1.3 总链路：路径到像素的五段与各自的下游篇章

把 1.1 与 1.2 拼起来，就得到本篇的骨架图。 这条链路上有五个环节，每一段都有明显不同的技术内容，也正好对应本系列后面的某一篇：

每一段右侧挂的篇号，就是本系列后面九篇的分工。 这不是事后贴标签，而是排期时就定下来的：细分与覆盖率归 ep03，字形归 ep04，GPU 覆盖归 ep05，Graphite 归 ep06，Vello 归 ep09。本篇只负责把这条线画出来，让后面每一篇都知道自己站在第几段。

1.4 覆盖判定：光栅化的核心动作

先来看看这条链路里最容易被一句话带过、却最关键的那一步。光栅化的核心动作，是拿几何与像素格的关系，定下每个像素被盖住多少。 官方在讨论抗锯齿时把它归纳得很清楚：要么在像素内放若干个样本、按样本是否被盖住做二值判断（这是多重采样那一族），要么逐像素精确算出被盖住的面积比例（这是解析式那一族）。两条路的差别是「逼近」与「精确」之别，代价则反过来。

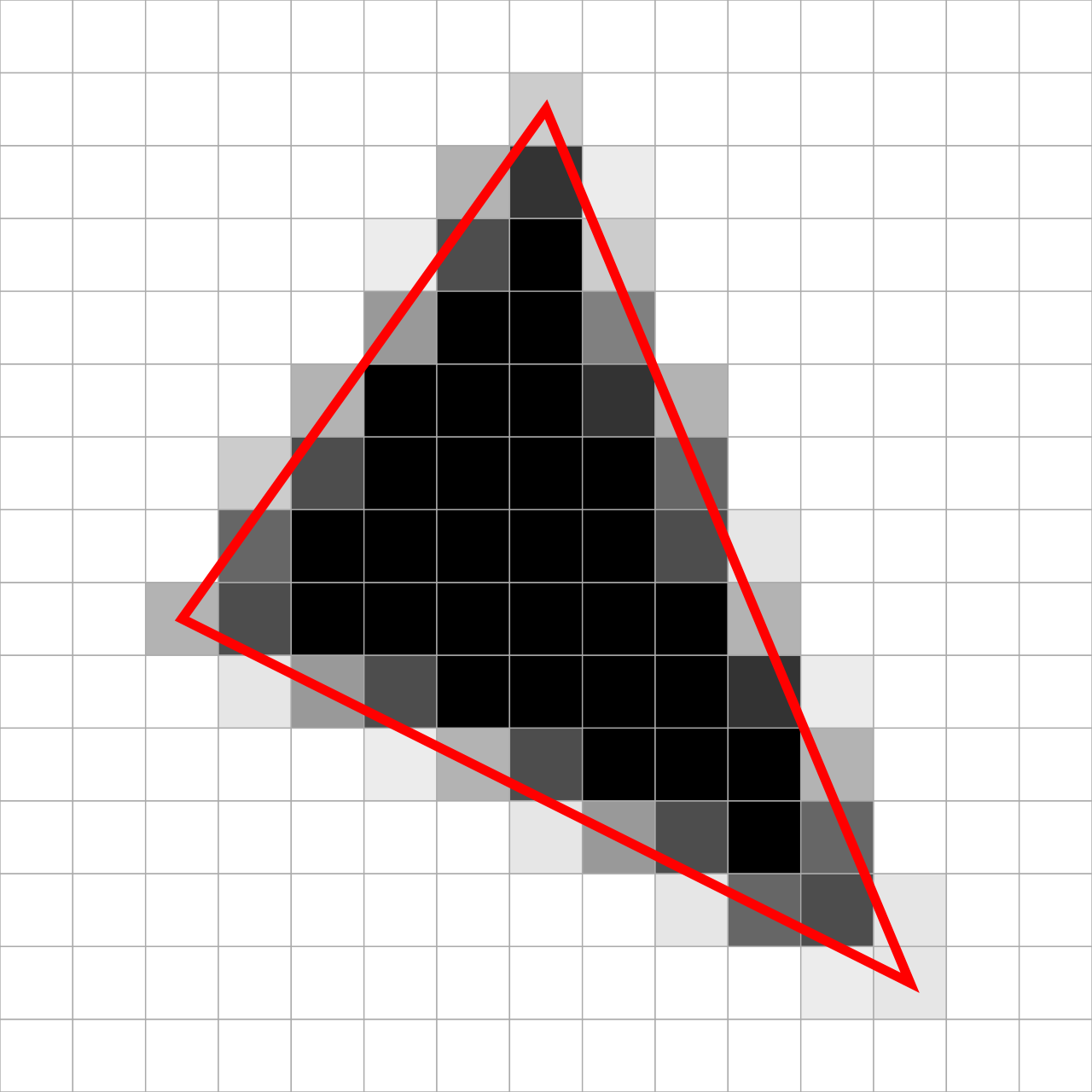

先来看看三角形光栅化加抗锯齿的样子。它把「几何压到像素格上」这件事画得很直观：

那些灰阶边缘就是「覆盖」的可视化。 内部像素的覆盖值是 1，外部是 0，只有边界像素取中间值——抗锯齿做的就是把这个连续量还原出来。 而判定的最小单位很关键：如果只判「像素中心是否被盖住」，那么一条几乎水平的细线会整条断掉；按覆盖面积算，才能得到图中的灰阶过渡。

1.5 另一条经典路径：扫描线算法

覆盖判定还有另一条更老的经典做法。 它不逐个三角形遍历，而是按行求交、逐行填充：对每一条扫描线，算出它与多边形各边的交点，排序后成对填充。这条路径在 CPU 光栅化时代是主流，因为它天然兼容「任意复杂度的多边形」且不需要三角形化。

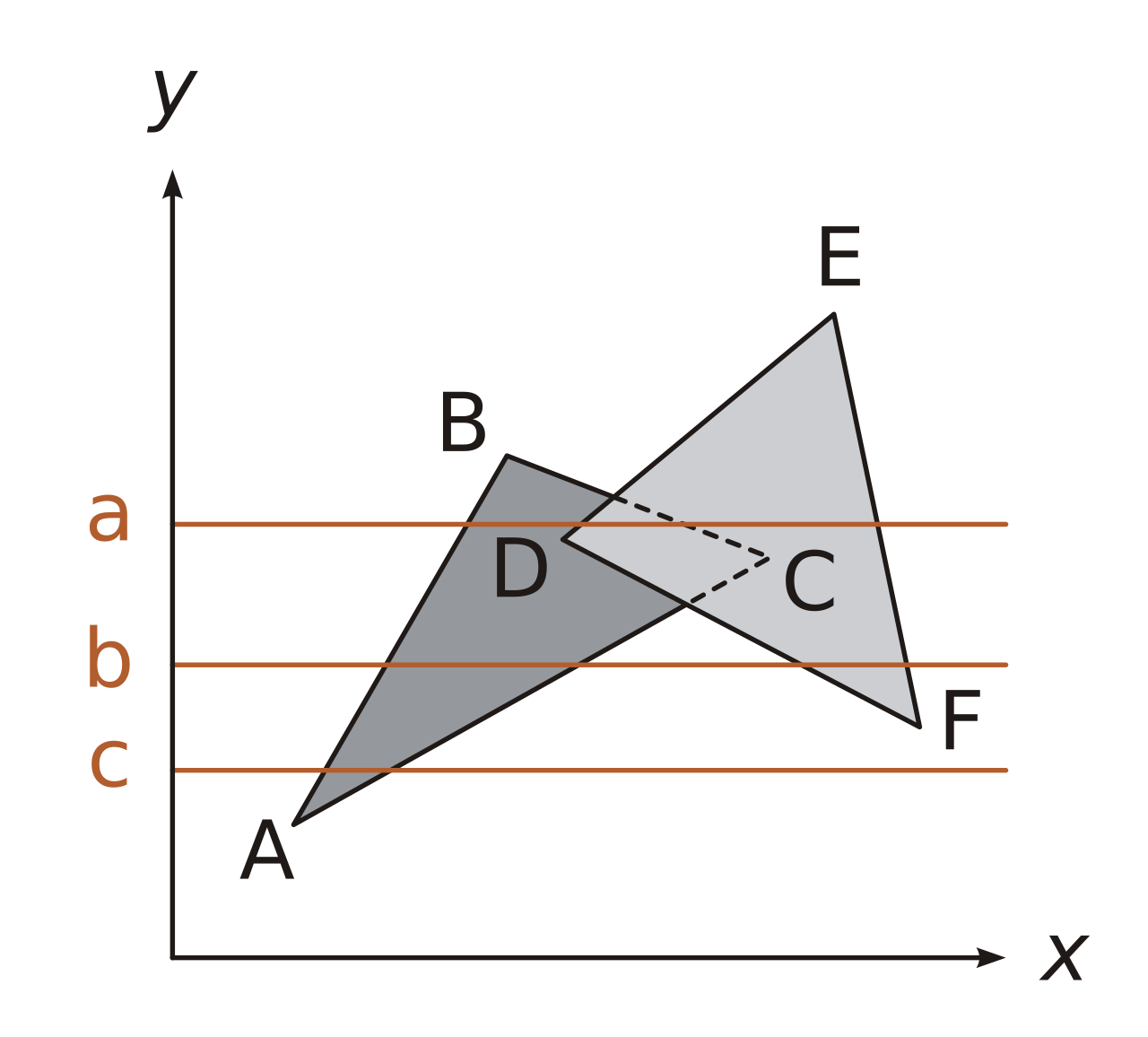

先来看看扫描线算法的形态：

它与 1.4 的三角形遍历同属扫描转换（scan conversion），代价结构却完全不同。 扫描线的成本与「边数乘以覆盖行数」相关，三角形遍历的成本与「三角形数乘以覆盖像素数」相关——同一份几何，哪条路径更省，取决于它的复杂度分布。 本篇只立这条分岔，具体取舍留给 ep03。

1.6 本章收在哪里

第一章走完，手里该有四件东西：一句「一次绘制调用等于图元加状态加目标面」的共同词汇、一条从路径到上屏的五段链路、一个「覆盖」的概念、一条扫描线分岔。下一章要回答的是：为什么讲矢量绕不开抗锯齿。

把本章的链路压成一段伪代码，它长这样：

-----------------------------------【矢量到像素的五段流水线】--------------------------------------
# 描述：引擎内部一条路径的完整旅程，对应 1.3 节骨架图的五段
# 说明：括号里标注的是本系列的展开篇号；本段代码是结构示意，不是任何引擎的真实实现
#------------------------------------------------------------------------------------------------
1. path       <- 图元：直线段与曲线段序列          # 几何与样式分离（ep02）
2. segments   <- tessellate(path, tol)            # 细分粒度 tol 决定质量与代价（ep03）
3. coverage   <- scan_convert(segments)           # 覆盖判定：按样本还是按解析式（ep03 / ep05）
4. color      <- composite(paint, coverage)       # 抗锯齿与覆盖合成（ep05）
5. target     <- blend(color, target, mode)       # 混合上屏（ep05 / ep06）

其中：

• tol（细分容差） 是这段流水线里唯一由使用者直接决定的质量旋钮，容差越小折线越密；
• coverage 的取值范围在 0 到 1 之间，是「连续几何」与「离散像素」之间唯一的桥梁；
• 第 3 步与第 4 步的顺序在 GPU 后端上可能被重排（覆盖先算还是先着色），这是 ep05 的话题。

本章对应的官方依据：绘制调用的组织与 SkCanvas 的职责切分见 Skia 官方 API 总览 与 SkPath 概览；像素与位图侧的定义见 SkBitmap 与像素；抗锯齿两族划分的官方口径见 skia-discuss 讨论帖；贝塞尔与填充描边的规范侧说明见 MDN 的 SVG 填充与描边教程。

二、为什么讲矢量一定要讲抗锯齿与覆盖？

下面我们开始第二阶段。 上一章把链路拆成了五段，其中第 3、4 段都挂着「覆盖」这个词。这一章要回答的是：为什么这两段值得单独讲一章，而不是当成一个细节？ 因为它们决定了「矢量」这个象限到底有没有存在的意义。

2.1 走样不是模糊，是采样频率不足产生的假结构

先说一个常见的误解。 走样（aliasing）经常被说成「边缘有锯齿」，听起来像是画质不够好。其实它不是模糊，而是采样频率不足时产生的假结构——屏幕上出现的那些条纹、波纹、闪动，是真实几何里根本不存在的东西。

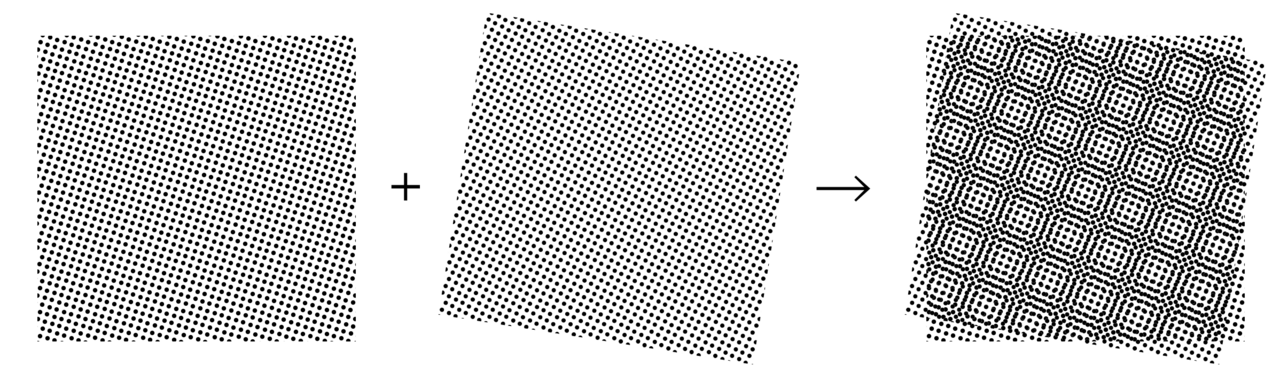

先来看看走样最直观的一种形态。两个已经光栅化好的方阵按不同角度叠加，就产生了本不存在的环状条纹：

这些环是「假的」。 参与叠加的两张方阵本身都很规整，环状条纹全是采样与重构过程造出来的。所以抗锯齿不能靠后期模糊解决：模糊只能把假结构抹淡，不能把它去掉；抹淡的同时，真实的高频细节也一起没了。

2.2 位图与矢量之别：这笔账算在分辨率上

走样引出的第二个问题是：为什么要用矢量这个表示法？ 同一个字母「A」，用位图存和用轮廓存，差别不只在文件大小，而在「放大」这一步的成本结构上。

先来看看同一个字母在两种表示下的对照：

这正说明了「矢量」这个象限为什么必须存在。 位图的成本是「一次光栅化，之后零成本显示」；矢量的成本是「每次显示都要重新光栅化，但分辨率任意」。后者的代价正是本篇要讲的那五段链路——矢量引擎这门手艺的价值，就是把这五段的成本压到能接受。

2.3 两族抗锯齿：按样本二值覆盖，还是逐像素解析覆盖

既然成本压在这五段上，那么第 4 段「抗锯齿与覆盖合成」就成了主战场。 官方维护者讨论 Skia 的 GPU 抗锯齿实现时，把路线归成两族：一族是多重采样（MSAA），在像素内放若干个样本、按样本是否被覆盖做二值判定，最后 resolve 成一个平均覆盖；另一族是几何或解析式（analytic AA），逐像素把被盖住的面积精确算出来。

两者的差别可以用覆盖率这一个量说清：

-----------------------------------【覆盖率与合成】----------------------------------------------
# 描述：覆盖率 coverage 的两种求法与它对最终颜色的作用
# 口径：coverage 在 0 与 1 之间；解析式求的是面积比，MSAA 求的是被覆盖样本数占样本总数的比
#------------------------------------------------------------------------------------------------
解析式：  coverage = area(几何 交 像素格) / area(像素格)
多重采样：coverage = count(被覆盖样本) / count(全部样本)
合成：    color_out = color_src * coverage + color_dst * (1 - coverage)

其中：

• 解析式的 coverage 是连续值，理论上可以任意精确，代价是边界像素要单独走一条昂贵的路径；
• MSAA 的 coverage 是离散值，只可能取 N 分之一，代价与样本数成正比，但可以直接用硬件固定功能完成；
• 合成那一步是把覆盖折算成颜色，它也是「图层混合」与「透明合成」的同一个算式——这就是为什么覆盖这一章必须排在讲混合之前。

两族各有官方说法里的适用面。 官方口径提到解析式一族在客户端里更常见，并且对圆与圆角矩形有专门的着色器处理：把包围盒向外扩一个像素，再在片元位置算覆盖。这条细节说明：解析式抗锯齿不是「更贵一点」，而是「要针对图元形状写特化路径」，工程成本落在引擎侧，不在硬件侧。

2.4 共同词汇的路线归属

先来看看本章最后一张图。前四章反复要用的词汇，到这里该钉死了：每个词归哪条路线，决定了后续哪一篇展开它。

值得多看一眼的一格是 sparse strips。 它同时出现在 Vello CPU 与 Vello Hybrid 两条分支上——这是本篇前半段唯一的「前沿信号」：新生代引擎没有把 CPU 路线丢掉，而是把它当成了共享核心（第四章展开）。

本章的术语在正文里的用法，也压成一段对照代码：

-----------------------------------【术语的路线归属】--------------------------------------------
# 描述：把术语按「几何在哪算 / 覆盖怎么合」两根轴分开，避免后文混用
# 说明：同一行内的词在同一根轴上才可比较；跨轴比较必须显式声明
#------------------------------------------------------------------------------------------------
CPU 几何侧：  path  tessellation  sparse strips(CPU)         # 几何在 CPU 上算
GPU 几何侧：  compute rasterization  sparse strips(Hybrid 的像素合)  # 几何或覆盖在 GPU 上算
两者共有：    coverage  MSAA  analytic AA  draw call          # 覆盖与调度与实现无关

其中：

• draw call 归「两者共有」，因为它是调度单位，不涉及几何在哪算；
• analytic AA 归「两者共有」，因为它是算法而非实现——CPU 与 GPU 都能做，只是特化方式不同；
• sparse strips 被拆成两行，正是因为它在 CPU 与 Hybrid 两条分支上承担的角色不同。

本章对应的官方依据：走样与抗锯齿的通用说明见 Skia 官方 API 总览；两族抗锯齿的维护者口径见 skia-discuss 讨论帖；SkPaint 与混合模式的入口见 SkPaint 概览；浏览器内 Skia 所处层次见 Chromium 图形与 Skia 设计文档。

三、Skia 为什么能同时长在 Chrome、Android、Flutter 里？

下面我们开始第三阶段。 前面两章立了词汇与链路，从这一章起进入具体引擎。Skia 是系列主线，也是本篇唯一能拿到双后端真图的一款——所以它放在第一篇讲机制的位置上。这一章要回答的是它的「通用性」从哪来：凭什么同一份代码可以同时活在浏览器、手机系统与跨平台 UI 框架里？

3.1 官方分层原话：Canvas 管几何与裁剪栈，样式全在 Paint

先来看看 Skia 官方对自身职责切分的两句原话。这两句话是整章的地基：

「The canvas holds relatively little state. It points to the actual pixels being drawn, and it maintains a stack of matrices and clips.」

「All other stylistic attributes of the drawing are controlled by the paint.」

翻成工程语言就是：SkCanvas 只持有两样东西——矩阵栈与裁剪栈；颜色、线宽、渐变、混合模式、抗锯齿开关全部在 SkPaint 里。 像素本身则落在 SkSurface 或 SkBitmap 上。而 SkCanvas 被官方称为「It is the host for the "draw" calls」，也就是所有绘制动作的宿主（定义与入口见 Skia 官方 API 总览）。

这条切分有三个直接后果。 一是状态切换被限制在「换一个 Paint」上，而矩阵与裁剪是栈式管理，代价可控。二是图层合成可以独立于绘制发生——这正是 saveLayer() 语义的来源。三是同一套绘制描述可以发给不同的后端，因为「怎么画」与「画到哪」被彻底分开了。

3.2 三条后端线：Raster、Ganesh、Graphite

「画到哪」这一侧，Skia 历史上长出过三条后端线。 先是纯 CPU 的 Raster，然后是 GPU 侧的 Ganesh，最新一代是面向现代图形 API 的 Graphite：

中间那条「后端」横带是最关键的一层。 上层绘制描述与下层后端之间是解耦的，这就是 Skia 通用性的来源。三条后端线里，Ganesh 有一个被官方点名的历史包袱：它「never utilized the depth testing capabilities」，因为严格遵守画家顺序，于是「suffers from overdraw」——同一像素被反复着色，这是排序换来的代价，也是 Graphite 存在的理由（官方因果见 Chrome 官方博客，机制展开留给 ep06）。

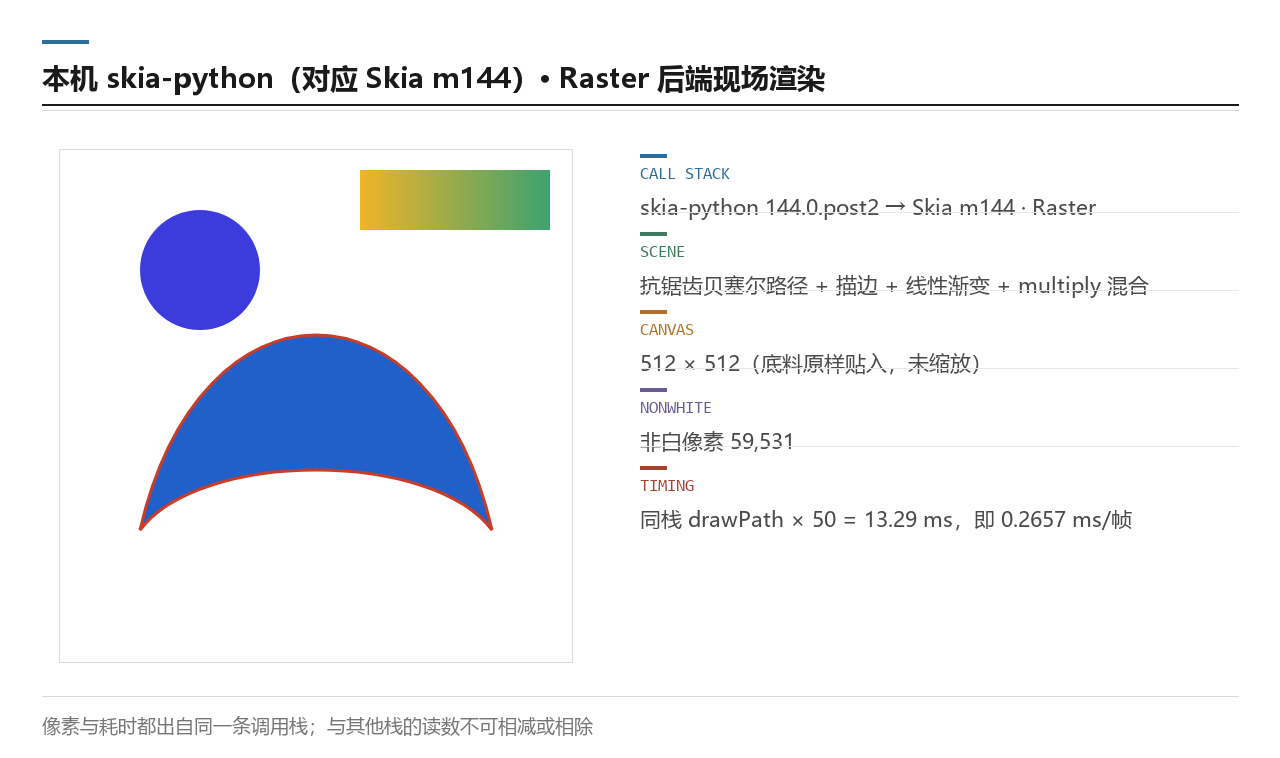

3.3 本机 Raster 现场渲染：同场景真图

讲到这里该上真图了。 本机装了 skia-python 144.0.post2——它内置的是真实的 Skia 二进制，版本对应 Skia m144。我们用同一个场景（512 乘 512 画布、抗锯齿填充的三次贝塞尔闭合路径，加描边、线性渐变与 multiply 混合）在 Raster 后端现场出图：

-----------------------------------【skia-python Raster 现场渲染】--------------------------------
# 描述：m144 真实二进制、Raster 后端、512x512 画布
# 场景：AA 填充的三次贝塞尔闭合路径 + 描边 + 线性渐变 + multiply 混合
# 实测：drawPath 连跑 50 次共 13.29 ms，折合 0.2657 ms 每帧；非白像素 59,531
#------------------------------------------------------------------------------------------------
import skia, time
surface = skia.Surface(512, 512)                  # Raster 后端
canvas  = surface.getCanvas()
paint   = skia.Paint(AntiAlias=True)              # 样式全在 Paint 里
path    = build_cubic_path()                      # 图元：三次贝塞尔闭合路径
paint.setShader(skia.Shader.MakeLinearGradient(...))
paint.setBlendMode(skia.BlendMode.kMultiply)
canvas.drawPath(path, paint)                      # 一次绘制调用

其中：

• AntiAlias=True 打开的就是解析式那一族抗锯齿的入口（具体走哪条实现由后端决定）；
• setBlendMode 与 setShader 都属于 Paint，印证了 3.1 节的职责切分；
• 非白像素 59,531（占 512 乘 512 的 22.7%）是「确实发生了真实光栅」的证据，不是空图。

它最要紧的地方是「真的」这一条。 它不是截图，也不是示意图，而是本机跑出来的像素矩阵，可以逐像素复核。这也是本系列从这一篇起的纪律：凡说「某引擎会这样画」，最好能附一张自己跑出来的图。

3.4 字形光栅是另一条链路

但「路径光栅」和「字形光栅」不是同一段代码。 这一点容易被忽略：文字走的是 SkTextBlob，背后是字形缓存到覆盖到位图的链路，不是路径细分那一套。同一款引擎里，文字与图形走的是两条并行的光栅路径。

先来看看本机跑出的字形光栅真图：

这行字与 3.3 那张路径图来自同一台机器、同一个库，走的却是完全不同的链路。 非白像素只有 4,007，量级差异本身就说明两者在覆盖计算上的成本结构不同。这条旁路就是 ep04 的全部题域，本篇只在这里挂一个钩子。顺带补一条官方事实：在 Windows 上，最终文本光栅是由 Skia 直接处理的，系统文本栈只负责字体查找（见 Chromium 官方博客）。

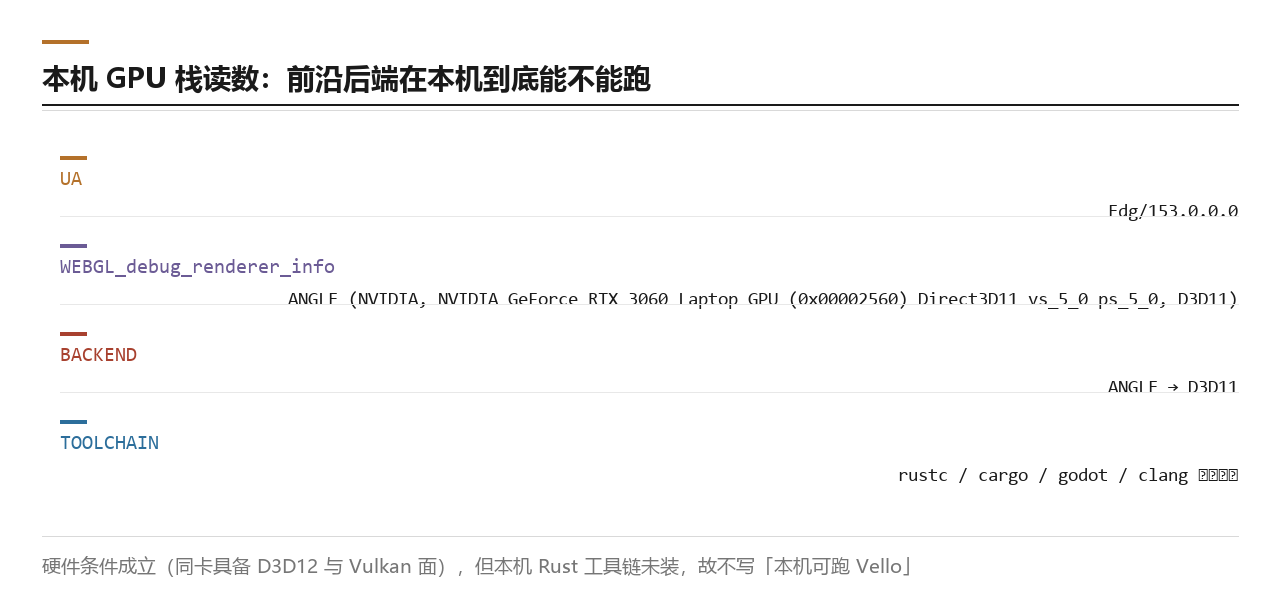

3.5 同一台机器上的另一条真实光栅路径：Edge 与 Chromium

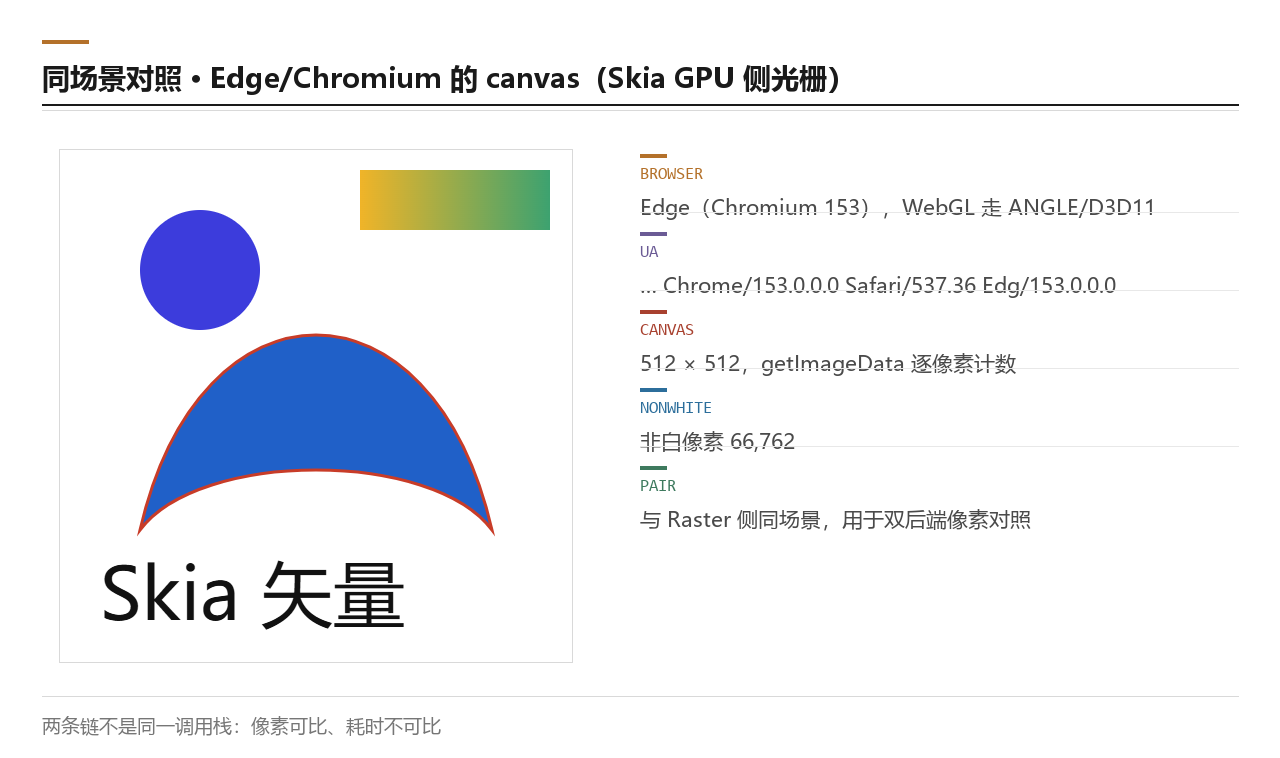

Raster 只是 Skia 的一半。 另一半长在 GPU 上——本机没装 Chrome，装的是 Edge。Edge 的内核是 Chromium，Chromium 的 2D 光栅用的正是 Skia，所以同一个场景可以通过 Edge 渲染 canvas 再读回像素，拿到同一台机器上的 GPU 侧像素：

它与 3.3 那张并排看，才是「双后端对照」的完整形态。 两张都是本机跑出来的真实像素，比较像素结果是成立的（非白像素 59,531 与 66,762，差约 12%，来自浏览器 canvas 侧另一套抗锯齿实现）；但要比耗时，就得先看下一节。

3.6 耗时读数必须先说清是哪条调用栈

这是本篇最想让读者带走的一条纪律。 先把三条链的读数并排放出来：

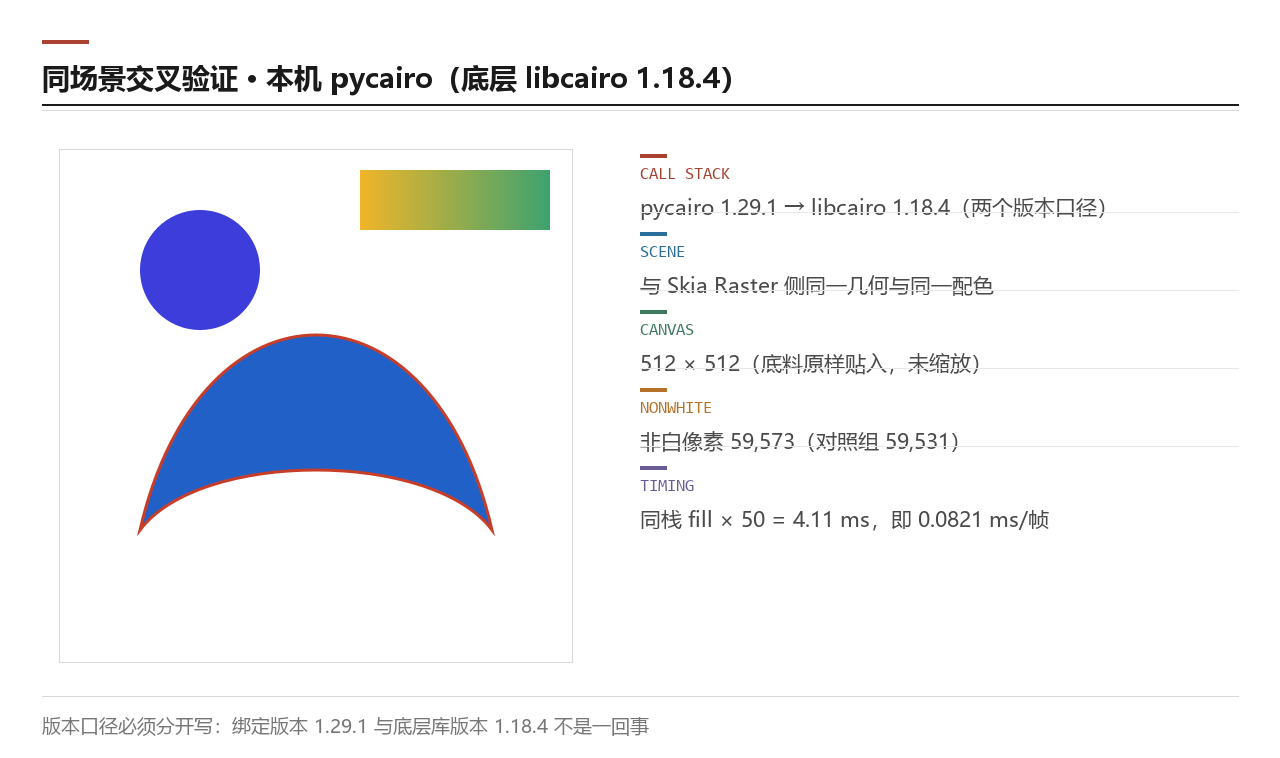

先来看看这份读数的记录方式。A 与 B 的像素数几乎一致（59,531 与 59,573，相对差 0.07%），C 则高出一档（66,762，比 A 多约 12%）——C 走的是浏览器 canvas 的 GPU 侧光栅，抗锯齿实现与软件光栅不同，像素数有差是预期的；无论像素数怎样，耗时那一列一律不可跨行比较：

-----------------------------------【跨栈耗时的三条禁则】------------------------------------------
# 描述：为什么上表第四列不可跨行比较
# 口径：像素结果可比，耗时不可比；如需比较必须先统一调用栈、编译器与计时口径
#------------------------------------------------------------------------------------------------
禁则一：不同调用栈不可比   # A 是绑定层原生 Raster，C 是浏览器合成栈，二者不是同一条链
禁则二：不同编译器不可比   # Skia 官方称软件光栅在非 Clang 下性能会 dramatically worse
禁则三：不同计时口径不可比 # 是否含上屏、是否含缓存预热，都会改变量级

其中：

• 禁则二的官方出处是 Skia 构建文档：官方明说「a number of routines in Skia's software backend have been written to run fastest when compiled with Clang」，非 Clang 会「dramatically worse performance」（见 Skia 官方构建文档）；
• 禁则三对应本机读数的事实：A 链的 13.29 ms 是纯 drawPath 循环，不含任何上屏或合成；
• 一条可比的替代做法是在同一条链内换参数（例如同一后端内换细分容差），这也是 ep07 自跑篇要走的路。

「不得跨栈对比」那句是这张图的重点，不是免责声明。 中文社区里大量「CPU 比 GPU 慢几倍」的结论，问题就出在把两条不同调用栈的数字放进了同一张表。本篇把它钉在这一章，是因为后面几章还要反复用到这三条链的读数。

本章对应的官方依据：分层与职责切分见 Skia 官方 API 总览；构建与 Clang 性能口径见 Skia 官方构建文档；Graphite 与 overdraw 因果见 Chrome 官方博客；浏览器内分层见 Chromium 图形与 Skia 设计文档；Windows 文本光栅归属见 Chromium 官方博客；Fiddle 与调试器入口见 Skia Fiddle 与 Skia WASM Debugger。

四、Vello 的 GPU compute 路线现在走到哪一步？

下面我们开始第四阶段。 上一章的 Skia 是本系列的主线，这一章进入前沿对照。Vello 常被中文资料说成「Skia 的替代者」，这句话在本篇至少有两处需要更正——更正它的最好材料，就是项目方自己的季度进展。

4.1 官方口径的现状：Classic 与 CPU 与 Hybrid，其中两支共享核心

先来看看项目方在最新一份季度进展里给出的现状。它不是三条并列的分支，而是「一条 GPU compute 主线，加一条共享核心的 CPU 系」。

把 CPU 与 Hybrid 连起来的那层共享核心就是关键。 据项目方在 tmil-25 季报里的原文，该季报时点最近一次发布的是「most recently sparse strips 0.0.7（encompassing both Vello CPU and Vello Hybrid）and Vello 0.8.0」——也就是说 CPU 与 Hybrid 共享同一个段式几何核心，不是两条独立实现（见 Linebender 季度进展；本轮从发布记录读到的最新版本已是 0.10.0，见 4.3 节时间线）。而 Hybrid 的机制被官方一句话说清：「uses the GPU to do pixel compositing, but SIMD-accelerated geometry processing on the CPU」，成熟度是「roughly beta quality」。

第三行最值得记住。 它打破了「前沿一定是全 GPU」这个直觉：Hybrid 的卖点恰恰是把几何留在 CPU 上，因为段式计算在 CPU 的 SIMD 上更划算。这也是本系列要用一整篇（ep09）讲 sparse strips 的原因。

4.2 抽象层易主：AnyRender 与 imaging 同时服务 Vello 与 Skia

比分支现状更有信息量的，是围绕它长出来的抽象层。 项目方原本计划的「Vello API」没成型，接替它的是两个第三方抽象层：

「同时服务 Vello 与 Skia」这几个字，是本篇最有力的生态信号。 官方原文的表述是这两个抽象层「both Vello and other renderers including Skia」。它意味着前沿与主流第一次被放进了同一个抽象层——这比任何「谁替代谁」的说法都更接近事实。 一个应用可以今天把渲染器接上 Skia，明天换到 Vello，上层代码不用改；这种可替换性本身就是对「两者属于同一类东西」的官方确认。

4.3 版本时间线、负载判据与本节收口

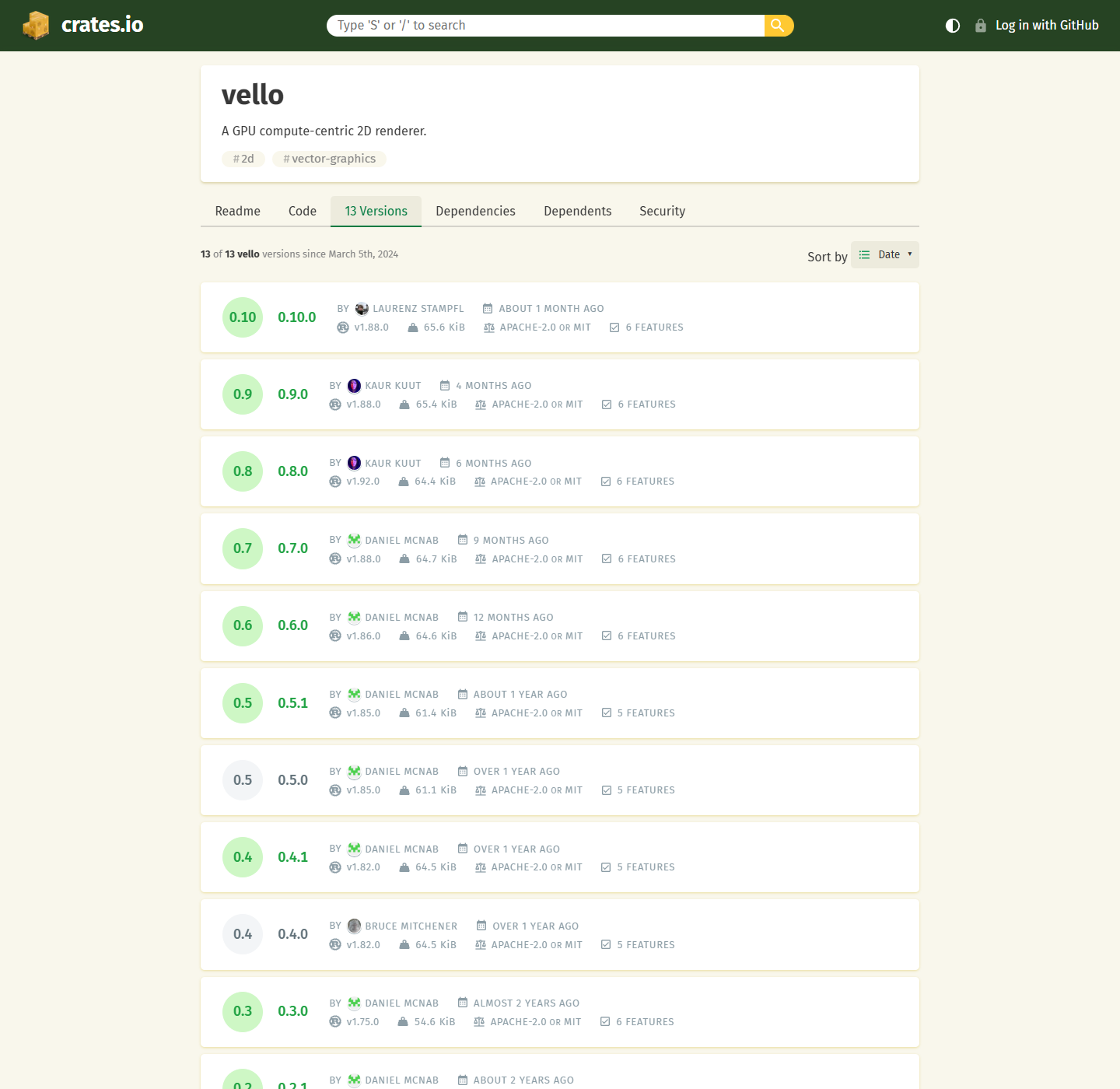

一个还在快速迭代的项目，最缺的不是评价，而是时间坐标。 把版本号排成一条线，结论比任何形容词都清楚：

-----------------------------------【Vello 版本时间线】--------------------------------------------
# 描述：从 crate 发布记录里读出的版本节奏（本轮实测检索所得）
# 口径：时间取自发布页；本机无 Rust 工具链，故未在本机复跑，属引用而非实测
#------------------------------------------------------------------------------------------------
0.6.0  2025-10-03    # Vello CPU 首个面向更广应用的版本；Hybrid 首次发布
0.8.0  2026-03-20    # sparse strips 0.0.7 同期，CPU 与 Hybrid 共享核心
0.9.0  2026-05-15    # 中间版本
0.10.0 2026-08-14    # 本轮最新

其中：

• 从 0.6.0 到 0.8.0 是 5 个多月，从 0.8.0 到 0.10.0 又是 5 个月——半年两个小版本，这是「还在快速迭代」的客观依据，不是印象（记录见 crates.io 的 vello 页 与 lib.rs 的 vello 页）；
• 版本号本身不能说明能力，所以还要配一条官方给的负载判据；
• 负载判据来自 Hybrid 的 crate 文档：它「does not match Vello Classic's raw performance on dynamic and vector-heavy workloads」，但在「images, gradients, and filters」这类能从 GPU 加速中获益的负载上「excellent performance」（见 vello_hybrid 官方文档）。

把这两条合起来，就是「什么负载该用哪条分支」的官方判据。 这也解释了本篇为什么把它放在「全景」里讲，而不留到 ep10：选分支的依据是负载类型，而负载类型的判断属于生态位认知，不属于调优技巧。

本节最后钉一条边界：本机没有 Rust 工具链（rustc、cargo、rustup 均不在位），本章全部结论都来自官方原文与发布记录，没有一条是本机实测。 这条区分很重要——ep09 与 ep10 要么先装工具链，要么沿用同样的「引用加自绘」口径（更早的两份季度进展见 tmil-22 与 tmil-19，仓库见 linebender/vello）。

本章对应的官方依据：分支现状与 Hybrid 机制见 Linebender 季度进展 tmil-25；更早的两次进展见 tmil-22 与 tmil-19；Hybrid 的负载判据见 vello_hybrid 官方文档；版本记录见 crates.io 与 lib.rs；源码见 linebender/vello。

五、Cairo 这条「跨平台 CPU 通用 2D」的老路还在被谁用？

下面我们开始第五阶段。 上一章是前沿，这一章往回看一位「老将」。Cairo 常被当成已经退场的技术，这是本篇要更正的第二处印象——它还活着，而且活在一个很具体的位置上：它把「同一份绘制代码输出到屏幕与输出到文件」这件事做得比谁都早。 官方对它的自述是「2D graphics library with support for multiple output devices」（见 Cairo 官方文档入口）。

5.1 绘制模型：source、mask、destination 三要素

先来看看 Cairo 的绘制模型。它不讲「图层」，也不讲「渲染目标」，讲的是三个更朴素的东西：源、遮罩、目标。

它把「覆盖」摆到了与「颜色」并列的位置，这一点很关键。 在 Cairo 的模型里，形状控制是通过遮罩（mask）表达的——而遮罩本身就携带着覆盖信息。于是第一章讲的覆盖判定，在这里成了模型的一部分，不是实现细节。 这张图还有一条额外优势：官方在描述里自述它是「a language neutral diagram（using the terms which are used in the Cairo graphics library）」——也就是说它用的就是库自己的术语，没有任何自然语言标注，这在外部素材里是语言风险最低的一类。

5.2 后端分叉：一份绘制代码输出到哪

如果说 5.1 讲的是「怎么画」，这一节讲的是「画到哪」。 Cairo 的跨平台具体跨在哪，答案就写在后端类型的枚举里：

这棵树的形状就解释了 Cairo 的生态位。 它把「设备后端」与「文件后端」放在同一个抽象下——同一个 cairo_surface_t 家族，既能指向窗口，也能指向 PDF 或 SVG 文件。所以大量图表工具与排版系统至今仍用 Cairo：它们要的不是最快的像素，而是「屏幕所见即文件所出」的可靠性。

最后那一行要单独说。 后端清单里出现 GL、DRM、SKIA 这些名字，很容易被读成「Cairo 也能跑 GPU」。但官方把它们归在实验性一侧——本机也没有可用的 GL 上下文可以验证，所以本篇不写「Cairo 能跑 GPU」这类结论（后端清单见 Cairo 官方手册）。

5.3 本机 pycairo 同场景真图与交叉验证

既然 Cairo 是「CPU 通用 2D」的代表，它就该能和 3.3 节的 Raster 做一次同场景交叉验证。 本机装了 pycairo 1.29.1，底层是 libcairo 1.18.4——这里有两个版本号，绑定版本与底层库版本要分清：

-----------------------------------【pycairo 同场景交叉验证】--------------------------------------
# 描述：与 3.3 节 skia-python 完全相同的场景，改由 Cairo 绘制
# 版本：发行版 pycairo 1.29.1，底层 cairo_version_string() = 1.18.4（两个版本号须分开写）
# 实测：fill 连跑 50 次共 4.11 ms，折合 0.0821 ms 每帧；非白像素 59,573
#------------------------------------------------------------------------------------------------
import cairo
surface = cairo.ImageSurface(cairo.FORMAT_ARGB32, 512, 512)   # 目标面
ctx     = cairo.Context(surface)
ctx.set_source_rgba(r, g, b, a)                                # 源：颜色
ctx.append_path(build_cubic_path())                            # 形状：进入遮罩
ctx.fill()                                                     # 源经遮罩合成到目标

其中：

• set_source_rgba 对应「源」，append_path 加 fill 对应「遮罩」，ImageSurface 对应「目标」——三要素在代码里一一就位；
• 0.0821 ms 与 3.3 节的 0.2657 ms 不可直接比：两者是不同实现、不同编译器产物的软件光栅，理由见 3.6 节的三条禁则；
• 非白像素 59,573 与 Skia 的 59,531 只差 42 个像素（相对差 0.07%）——这个接近程度才是交叉验证的正经结论：同一份几何，两个引擎给出的覆盖率像素基本一致。

它要证明的就是「可交叉验证」这四个字。 覆盖判定这一步在不同实现之间可以对齐——而这正是本篇敢于把「覆盖」当成共同词汇的实证基础，不是靠定义推出来的。

本章对应的官方依据：绘制模型与三要素见 Cairo 官方文档入口；surface 后端清单与实验性后端见 Cairo 官方手册；本机绑定的发行页见 pycairo 项目页。

六、游戏引擎里的 2D 渲染，边界划在哪？

下面我们开始第六阶段。 从这一章起进入三个「对照项」。它们各自只有一章的篇幅，不是不重要，而是本篇只需要它们的边界：游戏引擎 2D 渲染与矢量动画运行时，这两类东西与「通用 2D 库」的分界线，恰恰是理解生态位的关键。

6.1 CanvasItem 与 RenderingServer：节点树与提交侧的解耦

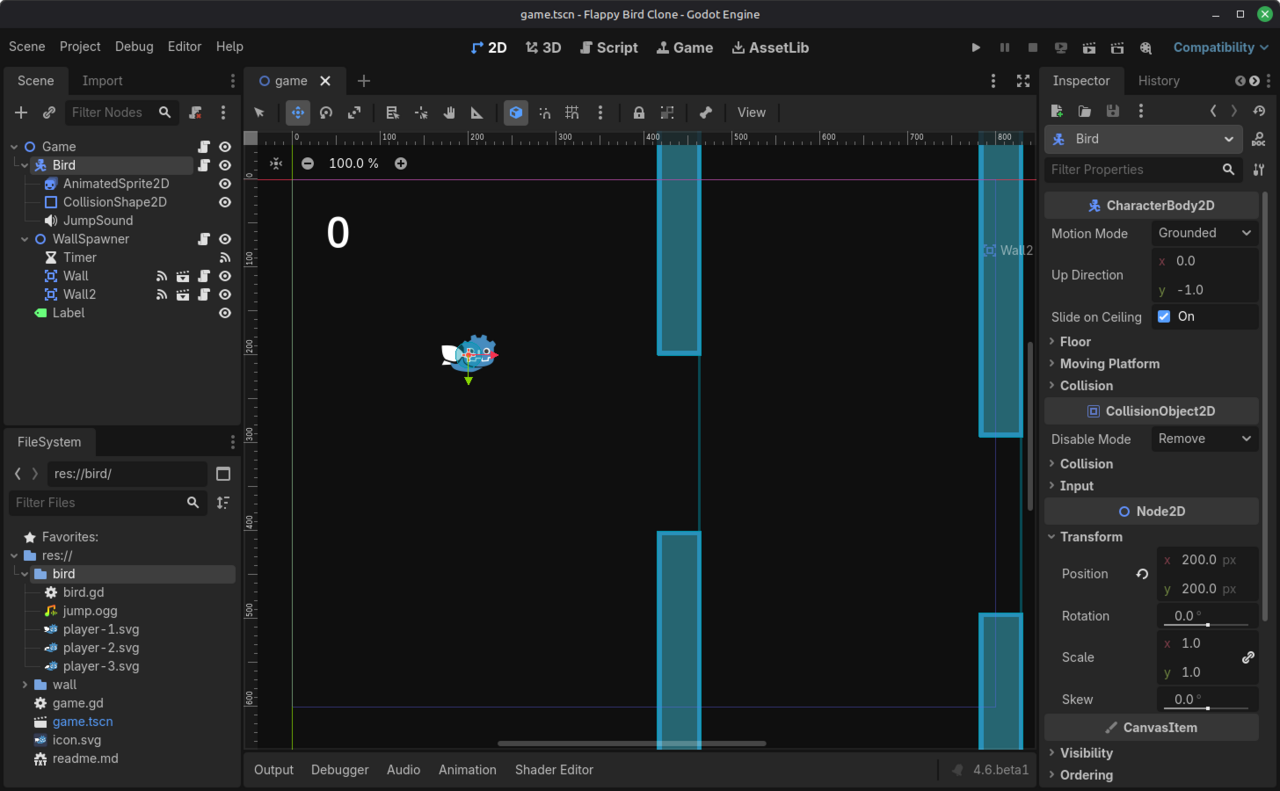

Godot 的 2D 渲染一句话就能说清它和通用库的差别：它是「节点树加层级」，不是「一次绘制调用加状态」。 官方类文档把职责划得很清楚：CanvasItem 负责 2D 绘制单元与层级关系，而真正把绘制提交出去的是 RenderingServer——两者解耦（见 Godot 官方 CanvasItem 类文档）。

这条职责切分就是本篇要的那条边界。 在通用 2D 库里，「谁管场景」这个问题根本不成立——引擎只管把这一批绘制画出来，场景结构是调用方的事。而在游戏引擎里，「谁在谁的上面、谁跟着谁移动」必须由引擎自己维护，这就是节点树存在的理由。

6.2 这条边界为什么必须存在

这条边界的代价结构可以直接算出来。 游戏引擎每一帧都要重新决定「画什么、按什么顺序画」，而这个决定依赖场景树的状态：

-----------------------------------【游戏引擎 2D 的每帧开销结构】----------------------------------
# 描述：通用 2D 库与游戏引擎 2D 的职责差，落在每帧要做的事上
# 口径：本表是结构对照，不是任何一方的性能测量；Godot 未在本机安装，故无实测
#------------------------------------------------------------------------------------------------
通用 2D 库：   每帧 = 调用方给出的绘制列表            # 场景结构不在引擎内
游戏引擎 2D：  每帧 = 遍历节点树 -> 求可见性与层级 -> 提交到 RenderingServer

其中：

• 左列的输入是「绘制列表」，引擎不关心列表怎么来的；
• 右列多出的两步（遍历与求层级）就是节点树的成本，也正是游戏引擎 2D 无法退化成通用库的原因；
• 本机没有安装 Godot，所以本章不给任何 Godot 的性能数字，只引边界（where godot 与常见安装目录均已确认不在位）。

本章压成一句：通用 2D 库回答「怎么画」，游戏引擎 2D 还要回答「画什么、按什么顺序画」。 前者是渲染问题，后者是场景问题——两者题域不重叠，这就是边界。 引擎整体架构属 T02 的题域，本篇只取这条线（另一份官方入口见 Godot 4.5 版本文档）。

这条边界还解释了一个常见的困惑：为什么游戏引擎不干脆把通用 2D 库整个塞进去？ 答案在「层级」这个词上。通用库的世界里，绘制顺序由调用方一次性给出，画完这一批就结束；游戏引擎的每一帧里，层级都会变——节点被添加、被隐藏、被换父节点、被换渲染层级。这意味着「画什么」这份清单是每帧重新算出来的，不可能由调用方预先给定。 于是引擎必须在内部维护一幅可查询的层级结构，再把它翻译成提交侧的绘制指令；这一步翻译就是 CanvasItem 到 RenderingServer 之间那段代码的职责。

再往下追一层，还能看出为什么 2D 与 3D 在引擎里常常共享同一套提交侧。 无论是 2D 的节点还是 3D 的网格，最终都要变成「提交一批绘制」这个动作；差别只在「求层级与可见性」那一步用的是二维还是三维的判据。所以 Godot-2D 的边界不是「二维与三维的边界」，而是「场景求解与渲染提交之间的边界」——这也是本篇把它归到「谁管场景」这根轴、而不归到几何那根轴的原因。

本章对应的官方依据：CanvasItem 的职责与层级见 Godot 官方 CanvasItem 类文档；同一条目在 4.5 版本的确切措辞见 Godot 4.5 类文档。

七、矢量动画运行时与渲染器为什么必须解耦？

下面我们开始第七阶段。 上一章讲的是「场景归谁管」，这一章讲的是另一类东西：矢量动画运行时。它既不是通用库也不是游戏引擎，它的核心问题只有一个——怎么让一份矢量动画资产，在换掉底层渲染器之后还能一模一样地播出来。

7.1 官方原文：内容侧与渲染侧的互不知情

Rive 的官方文档把这件事写成了两句对称的话，这是本篇能找到的最干净的例证。 内容侧——File、Artboard、StateMachineInstance——know nothing about the GPU；渲染侧——Renderer、RenderContext——know nothing about Rive content（见 Rive C++ 运行时总览）。

左右两侧「互不知情」，这就是全部要点。 内容侧只负责「这一帧的图形状态是什么」，渲染侧只负责「把这些图形画出去」——两者的接口里没有一个字段提到对方的技术。 于是同一份动画资产可以配 D3D11、D3D12、Metal、Vulkan、GL 五套后端，资产文件不用改一个字节（另有外部渲染器接口见 Rive 外部渲染器文档）。

7.2 解耦带来的两个能力，以及它的边界

这种彻底的解耦换来两件事。 一是资产可移植：动画的播放结果不依赖宿主平台。二是渲染器可替换：宿主可以把 Rive 的画指令接到自己已有的渲染管线上，不必为它单开一条路。

-----------------------------------【解耦的两个方向】----------------------------------------------
# 描述：内容侧与渲染侧各自只依赖中间接口，两侧的替换互不影响
# 口径：后端清单取自 Rive 官方文档；本机未安装任何 Rive 运行时，无实测
#------------------------------------------------------------------------------------------------
内容侧可替换：  换一份 File / Artboard / 状态机  ->  渲染侧不用改
渲染侧可替换：  换 D3D11 / D3D12 / Metal / Vulkan / GL  ->  资产文件不用改

其中：

• 「两侧同时可替换」才是解耦的严格含义——只做到一侧可换，那只是适配器，不是解耦；
• 它和第六章的边界刚好互补：Godot 把「场景」收进引擎，Rive 把「场景时间轴」也收进内容侧，只是内容侧完全不碰渲染；
• 边界：Rive 的运行时是闭源产品的 SDK，本篇只引用其公开文档所述的接口划分，不评价其实现。

本章压成一句：矢量动画运行时要回答的是第三类问题——不是「怎么画」，也不是「画什么」，而是「画出来的东西怎么跟着时间走、换平台还不走形」。 三个问题对上三类引擎，坐标系的三格到这里就都有了。

这套解耦不是没有代价，代价正好落在本篇讲的那条链路上。 渲染侧既然「不知道 Rive 内容」，就只能接收一份与内容无关的画指令序列：画这条路径、填这个渐变、裁剪到这块区域。内容侧必须自己在 CPU 上把动画求值到「可以下发」的粒度，再把结果交给渲染侧。 这与 4.1 节 Vello Hybrid 的做法在结构上完全一致——几何与内容在一侧算，像素在另一侧合；差别只在于 Rive 把「算几何」交回给了宿主。

这条代价还能解释一个工程现象：为什么矢量动画运行时特别在意「画指令的条数」。 因为指令条数直接决定宿主渲染器的负担，而运行时又不知道宿主会怎么批处理它们。于是「把动画资产做得更省指令」成了运行时侧的核心优化方向——这与第一章讲的「细分粒度决定折线密度、折线密度决定覆盖判定成本」是同一笔账，只是算在另一层。

本章对应的官方依据：内容侧与渲染侧的职责划分见 Rive C++ 运行时总览；接入自定义渲染器的接口见 Rive 外部渲染器文档。

八、五款引擎在同一张坐标系上各自占哪一格？

下面我们开始第八阶段。 前七章把五款引擎挨个走了一遍，这一章把它们放回同一张表。「全景」的落点就在这一章——前面每一章只回答了一款引擎的问题，只有并排看，才能看出「为什么五套做法能同时活着」。

8.1 五维对照矩阵

先来看看本篇的主表。它不能只有一个维度，因为五款引擎的差别不在「好坏」，而在五个互不相同的坐标上：

最该横向读的是「成熟度」那一行。 单独抽出来看，五个格子的差异比任何形容词都直白：

这张表每一格都有可核对依据： Skia 的分层与后端来自官方 API 与构建文档；Vello 的三条分支来自项目方季度进展与 crate 文档；Cairo 的后端清单来自官方手册的枚举；Godot-2D 的边界来自官方类文档；Rive 的后端清单来自官方运行时总览。凡是没有官方依据、也没有本机实测的格子，本篇一律不填。

8.2 「矢量」也是一类交付格式

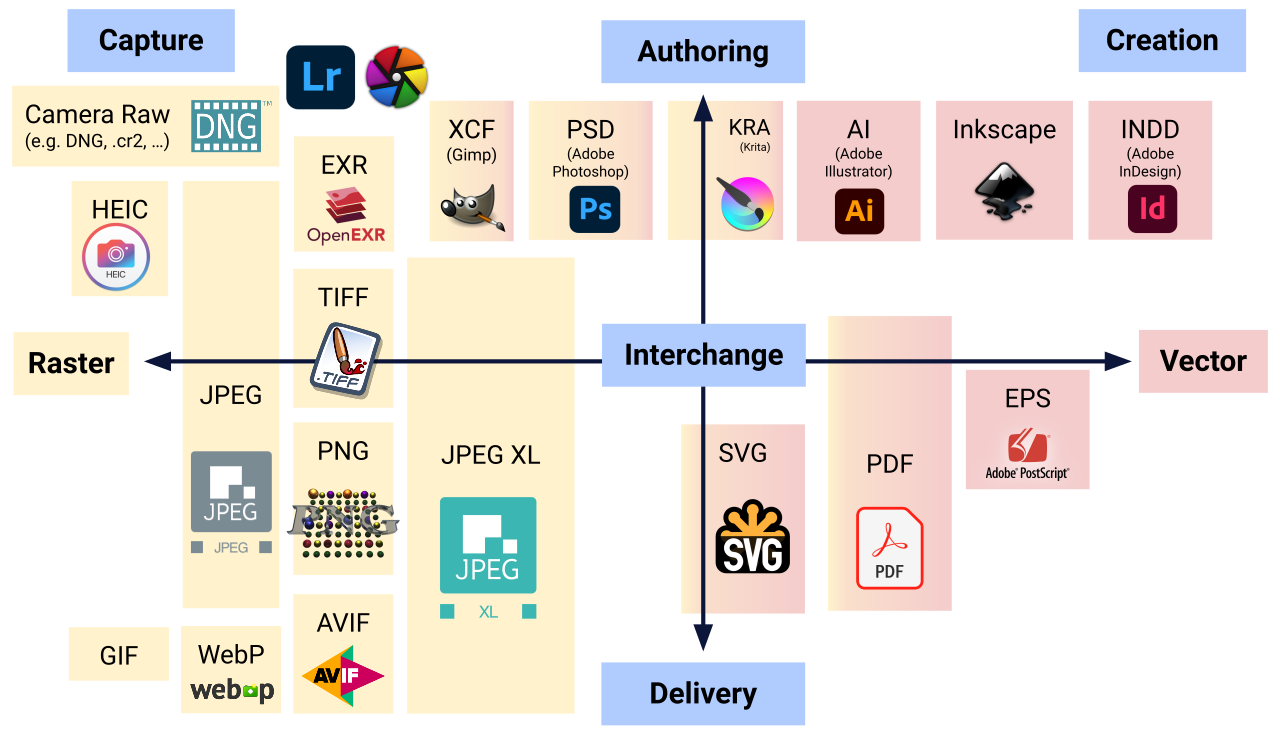

在收起这张表之前，还有一层容易被忽略的边界：「矢量」不只是一种画法，也是一类交付格式。 同一个内容用位图交付还是用矢量交付，差的不是画质，而是「在哪个阶段定型」：

这两根轴解释了本篇为什么要讲「交付」这一层。 一个以矢量创作的资产，可以在交付时被光栅化（比如导出成位图纹理）——这一步就是第一章那五段链路的「一次性执行」；反过来，位图内容无法在交付时变成矢量。所以矢量引擎的生态位，本质上是「把定型时刻往后推」的能力。

8.3 本机 GPU 侧读数：前沿后端在本机到底能不能跑

最后补一条本机的客观证据。 前面几章反复提到 GPU 侧与前沿路线，那么「本机的硬件与驱动条件到底够不够」就该有个读数，不靠猜：

这条读数的完整原文是「ANGLE (NVIDIA, NVIDIA GeForce RTX 3060 Laptop GPU (0x00002560) Direct3D11 vs_5_0 ps_5_0, D3D11)」，浏览器 UA 为 Edg/153.0.0.0。它能证明的是硬件条件成立：Vello 与 wgpu 所依赖的 D3D12 与 Vulkan 路径，这块卡在硬件层面是支持的，本机的 Vulkan 运行时也在位（C:\Windows\System32\vulkaninfo.exe 存在）。它不能证明「能跑」——因为本机的 Rust 工具链（rustc、cargo、rustup）全不在位，Skia 全量自建所需的 gn、ninja、clang 也不在位。硬件条件与工具链条件，是两件必须分开说的事。

8.4 三根轴上的落格

把三根轴叠起来，五款引擎的位置就唯一确定了。 三根轴分别是：几何在哪算、谁管场景、内容与渲染是否解耦：

-----------------------------------【三根轴上的落格】----------------------------------------------
# 描述：把本篇的三根轴叠起来，每款引擎得到一个三元组
# 口径：轴一取几何位置，轴二取场景归属，轴三取内容与渲染是否解耦
#------------------------------------------------------------------------------------------------
Skia      : 几何 = CPU 或 GPU | 场景 = 调用方 | 解耦 = 不涉及（库不含内容概念）
Cairo     : 几何 = CPU        | 场景 = 调用方 | 解耦 = 不涉及（库不含内容概念）
Vello     : 几何 = GPU 或 CPU | 场景 = 调用方 | 解耦 = 不涉及（渲染器，不含内容）
Godot-2D  : 几何 = 随后端     | 场景 = 引擎   | 解耦 = 节点树与提交侧解耦
Rive      : 几何 = 随宿主     | 场景 = 内容侧 | 解耦 = 内容与渲染彻底解耦

其中：

• 前四行的差别集中在第二根轴：Skia 与 Cairo 与 Vello 都只管渲染，场景归调用方；Godot-2D 把场景收进引擎；
• 第五行的差别在第三根轴：Rive 连「场景时间轴」都归内容侧，渲染侧完全不知情；
• 第一根轴上只有 Cairo 是纯 CPU，而 Vello 恰好证明「前沿也未必全上 GPU」——两根轴都不成立「越新越靠 GPU」，这是本篇最重要的一条反直觉结论。

如果嫌三根轴太细，只按第二根轴再归类一次，五款引擎立刻收敛成两类。 第一类是场景归调用方的通用渲染库：Skia、Cairo、Vello——它们只回答「怎么画」，画什么由调用方给。第二类是场景归引擎或内容侧的运行时：Godot-2D、Rive——它们各自把「画什么」也纳入了职责。两类之间没有优劣，只有职责范围的差别；本篇要立的坐标系，正是为了让「某款引擎该归哪一类」有可核对的判据，而不是靠流派印象去归类。

本章对应的官方依据：Skia 的分层与后端见 Skia 官方 API 总览 与 Skia 官方构建文档；Vello 分支见 Linebender 季度进展；Cairo 后端枚举见 Cairo 官方手册；Godot-2D 边界见 Godot 官方 CanvasItem 类文档；Rive 后端清单见 Rive C++ 运行时总览；本机 Vulkan 运行时可自 vulkaninfo.exe 复核。

九、接下来 10 篇各回答什么、本篇坐标系怎么被回指？

下面我们开始第九阶段。 这是本篇的收口章，要做的事只有一件：把本篇立的坐标系，交到后面十篇手里。

9.1 坐标系回指：后续各篇的技术块落在哪

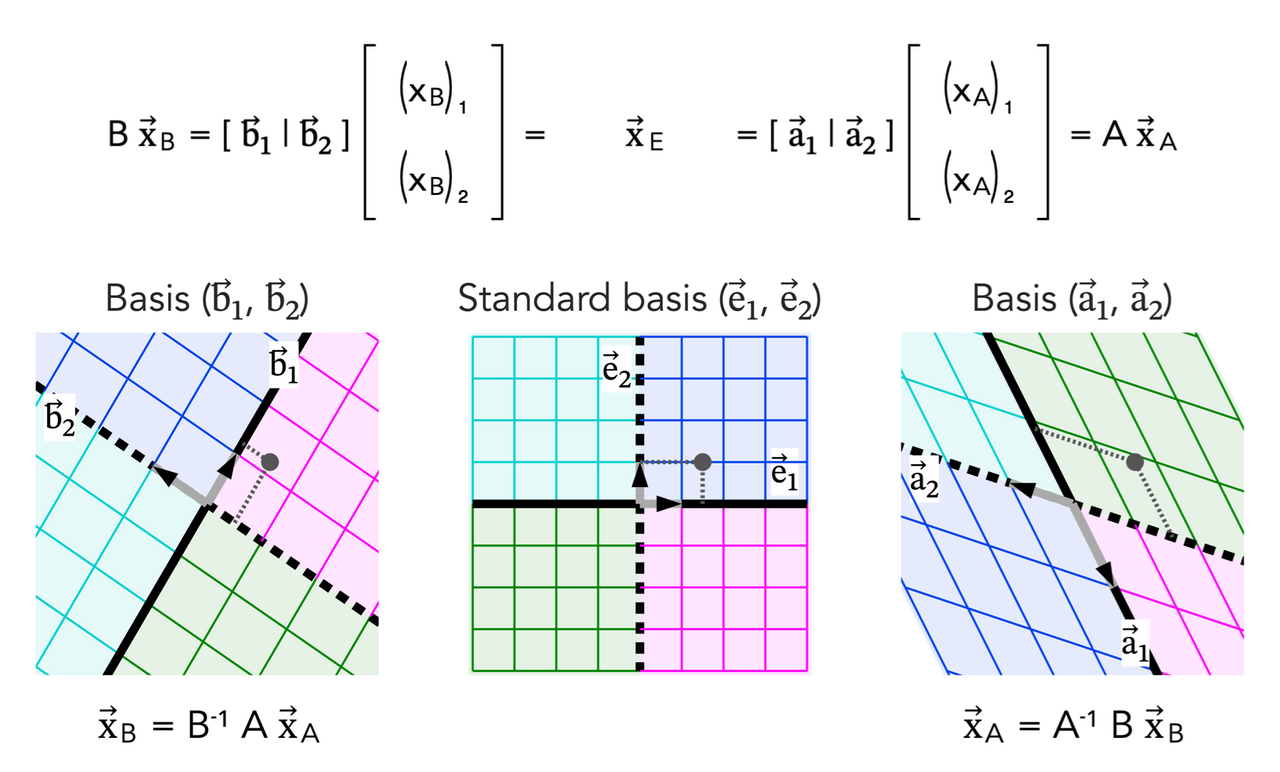

回指不是「再列一遍目录」，而是把后续各篇要展开的技术块，按本篇的两根轴标位置。 这样每个技术块都能回答「它为什么在这条链路上、为什么归这篇」：

每个技术块都带着它所属的篇号，这就是「回指」的具体含义。 后面每一篇开头都要写一句「本篇在坐标系里占哪一格」，用的就是这张图立的两根轴。注意轴只定位置关系、不定阅读顺序——目录功能由 9.2 节的表承载。

9.2 11 篇知识地图

下面这张表只用文字承载，不做成图——它是「找篇号用」的索引，不是本篇论点：

9.3 下篇口径钉死

下篇的题域在本篇就要钉死，免得临场改题。 ep02 的口径是：Skia 架构——SkCanvas API 分层，加 CPU 的 Raster 后端与 GPU 后端的分工。 入口正是本篇 3.1 与 3.2 两节留的那条线：

-----------------------------------【ep02 的入口与本篇的交接点】-----------------------------------
# 描述：ep02 从本篇哪几处接着走，以及本篇哪些话不得在 ep02 重复
# 口径：本篇只给位置与官方原话，分层细节与后端实现归 ep02
#------------------------------------------------------------------------------------------------
ep02 接走： 3.1 节的职责切分原话      -> 展开 SkCanvas 与 SkPaint 与 SkSurface 的实现分层
ep02 接走： 3.2 节的三条后端线        -> 展开 Raster 与 GPU 后端的具体分工
逐篇共用：   3.3 到 3.6 节的三条链读数 -> ep07 复用，但必须同时复用「不得跨栈对比」这条口径

其中：

• 本篇 3.3 到 3.6 节的三条链读数与三条禁则，是 ep07 的共用资产，可以直接复用；
• 本篇不复述任何一款引擎的内部机制，这是 0.3 节就声明的边界，ep02 起才展开；
• 凡后续篇目与本篇结论冲突，以「有官方依据或本机实测」的那一方为准，并回写本篇。

9.4 本篇的边界再确认

最后把边界再确认一遍，与 0.4 节首尾呼应。 本篇不涉及任何一款引擎的内部机制实现，不覆盖跨引擎性能排名，不讨论 Vello 与 Graphite 的路线胜负，不做跨栈耗时对比。

本篇交付的是坐标系，不是结论。 它的正确性不取决于某一款引擎未来怎么演化，而取决于那两根轴——「几何在哪算」与「像素怎么合」——够不够区分所有的做法。如果后面某一篇发现三根轴不够用，那说明本系列的坐标系需要一次版本升级；这正是 9.1 节那张图要反复被回指的原因。

本章对应的官方依据：本篇引用的全部官方页面已在各章末逐条列出；11 篇骨架与各篇自跑可得性见 Skia 官方 API 总览 与 Linebender 季度进展 所代表的四类 A 级源，完整清单见文末参考资料。

相关链接

• 下一篇（预告）：【2D 矢量引擎深挖】（二） Skia 架构：SkCanvas API 分层 + CPU(Raster) vs GPU backend
• 相关系列（方法底座）：T01 性能剖析工具链，13 篇已完结
• 相关系列（硬件侧）：GPU 架构剖析
• 本系列使用的自跑工具链：skia-python 发行页 ｜ Skia Fiddle ｜ Skia WASM Debugger

参考资料

• Skia 官方 API 总览
• Skia 官方构建文档
• SkCanvas 概览
• SkPath 概览
• SkPaint 概览
• Skia Doxygen 全量 API
• Skia 源码仓
• Skia 的 GitHub 镜像
• Chrome 官方博客：Graphite 发布
• Chromium 图形与 Skia 设计文档
• skia-discuss：GPU 抗锯齿实现讨论
• Windows 文本渲染归属说明
• Linebender 季度进展 tmil-25
• Linebender 季度进展 tmil-22
• Linebender 季度进展 tmil-19
• vello_hybrid crate 文档
• vello crate 发布记录
• vello crate 索引
• linebender/vello 仓库
• Cairo 官方文档入口
• Cairo 官方手册
• Godot CanvasItem 类文档
• Rive C++ 运行时总览
• Rive 外部渲染器接口
• Flutter Impeller 性能文档
• Android 硬件加速说明

外部示意图出处

• 2D Paths.png ｜ Bezier curve.svg ｜ Rasterisation-triangle example.svg ｜ Scan-line algorithm.svg
• Moir%C3%A92.png ｜ Bitmap vs vector.svg ｜ Cairo's drawing model.svg ｜ Image formats by scope.svg

With Best Wishes.
