自跑一：注入本地 D3D11 demo——逐效果前后对比

站点链接：技术博客页 ｜ 公众号：溯光的图形笔记

切口：为什么非要"真的跑一遍"

好了，前面八篇，一篇都没跑过游戏。第二篇拆的是注入链，第三篇拆的是效果语言，第四篇拆的是运行时，第五篇拆的是跨 API 抽象，第六篇拆的是接口面，第七篇拆的是深度条件，第八篇拆的是一份清单的许可地图——它们全部是"读出来的"：读源码、读清单、读日志、读官方文档。

读得再细，也有一个问题回答不了："到底长什么样。" 深度缓冲的可视化长什么样、色差开与不开差在哪里、三个效果叠起来是什么感觉、那份"逐类效果的开销区间"落到一台具体的机器上还剩多少。这些问题的答案不在源码里，只在你把它装上去之后的那一帧里。

先来看看网上流传的说法停在哪一层：它们恰恰全都停在"印象"这一层。第七篇里我们引用过社区那条最常被转的经验值：色彩／伽马类约 1–2%、SMAA／FXAA 约 2–5%、锐化／柔化 2–5%、景深／泛光最高约 20%、环境光遮蔽类最高约 30%。这组区间来自官方论坛的一次问答，没有人给出测试条件：什么分辨率、什么场景、哪种显卡、开不开垂直同步，全都没有。同一批帖子里还混着"帧率几近腰斩"和"其实没什么影响"两种截然相反的结论——因为它们测的根本不是同一件事。

好了，这一篇就是来解决这件事的：自己跑，并且把口径写清楚。

0.1 全系列目录总览（十一篇）

依然是惯例，先给系列地图。本系列沿"一个外部注入的运行时"从入口一路拆到效果生态与实测，十一篇的落点如下（本篇即第九行）：

阅读路径：只想看"开与不开差多少"的，读第四到第七章；想知道"深度为什么有时取不到"的，读第三章（它与第七篇是一对）；想搞清实验口径的，读第一章与第二章。

0.2 本篇要讲清的一件事

好了，先把这一篇的骨架摆出来。它只做一件事：在同一台机器、同一个窗口、同一段场景、同一个固定帧数下，开关效果并逐组截图。为此定四档口径：

• 第一档：不注入。 原始进程自己的画面，作为基线；
• 第二档：注入但效果全关。 这一步最容易被跳过，但它是区分"注入层常驻开销"与"效果本身开销"的唯一办法；
• 第三档：单个效果开。 逐组来，一组只改一个变量；
• 第四档：三效果叠。 看叠加之后画面与读数的变化。

四档的价值不在于"多测了几组"，而在于它把"印象"拆成了可核的格子。社区那些互相矛盾的结论，绝大多数都缺第二档——于是"开着没开效果"与"根本没注入"这两种完全不同的状态被混成一句话。

0.3 本篇不涉及什么（边界声明）

说白了，必须先把边界钉死，否则这一篇很容易被读成别的东西：

读这张图的正确姿势是从左往右看：左边是我们自己写的 demo，中间是注入进去的那一层，右边是叠加层与截图。边界先钉死，后面几章才敢往细里做——不钉死的话，写到"帧数变化"就会滑进硬件评测，那就不是这一篇该做的事了。

0.4 一次"结论相反"的实测拆解

先来看看第七篇引用过的那两条互相矛盾的帖子——它们的结论几乎相反：

• 一类说"影响很大"——有人只用抗锯齿、锐化与曲线三个轻量效果，帧率就"几近腰斩"（参考资料第 16 条）；
• 另一类说"几乎没有影响"——有人把 ReShade 加载起来、效果全部关掉，帧数与不加载时完全一样（第 18 条）。

这两条都可能是真的，因为它们的档位不同。第一类的两端是"没装 → 装了并开三个效果"，量到的是"注入层代价与效果代价之和"；第二类只量了"加载但未启用"这一段。把两句话摆在一起看，矛盾就消失了：注入层本身的代价可以小到测不出来，而效果链的代价可以很大——它们从来不是同一个数。

这也解释了为什么本篇要四档而不是两档。两档只能告诉你"装了之后变了多少"，四档才能告诉你是哪一段变的。而"哪一段变的"才是可行动的信息：如果差值落在"不注入"与"注入但全关"之间，你要优化的是加载与挂钩；如果落在"全关"与"单效果"之间，你要做的是砍效果或降参数。

顺带说一句成本：多测两档，代价是每组实验的时间翻倍。本篇的处置是每档固定帧数，而不是"跑一会儿看看"——固定帧数让四档的时间成本可控，也让读数之间可比。

0.5 版本脉络：本机这套是 6.7.3

依然是惯例，先把版本钉住。这一篇的所有实跑都发生在一个具体的版本上。下表是一条简化的版本演进时间线，只列与本系列相关的几次变化（不追溯全部历史）：

为什么要把版本写清楚：这一篇里"能不能取到深度""某个效果有没有"这类结论，都是特定版本 + 特定机器上的观察。换一个版本，结论可能变——第八篇那份清单会变、本机池子里的效果也会变。把版本钉住，读者才知道该把这里的结论用到什么范围里。

一、布线：把 ReShade 装到一个自有进程上

1.1 概念：代理 DLL 这个身位是怎么来的

先来看看怎么让一个没有为此设计过的进程加载你的代码，最朴素的办法是冒充它本来就要加载的东西。Windows 上每个图形程序启动时都要加载显存与显示相关的系统组件，其中负责 DXGI 那一层的就是 dxgi.dll；而 Windows 加载 DLL 时优先看可执行文件所在目录。

于是整个流程可以被压缩成一句话：把 dxgi.dll 放到 cpu.exe 旁边。

这一篇的靶子目录里原本没有任何图形相关 DLL——布线之前，它是干净的：

E:\AI\reck\perf-auto\samples\gfx\d3d11_demo\
  cpu.exe            170,496 字节   自述 "Minimal D3D11 by d7samurai"
  cpu.cpp             24,630 字节   完整源码
  gpu.hlsl               981 字节   顶点／像素着色器
  xube.h              16,416 字节   立方体模型数据
  renderdoc_app.h     31,582 字节   可选的程序化捕获钩子

1.2 原理：一次 Present 的三步

代理生效之后，每一帧会多绕三道手续。第三步是这个机制的全部意义所在：

1. 载体：cpu.exe 请求 dxgi.dll，拿到的是我们的代理；代理再把真正的系统 DLL 从系统目录加载进来，并把导出表里的函数逐个转发过去。程序察觉不到区别，因为每一个它要用的入口都还在。
2. 挂钩：代理在转发的同时，对交换链的呈现路径挂上钩子；图形 API 那一侧（这里是 d3d11.dll）同样处理，以便拿到设备上下文与渲染命令列表。
3. 回填：进程把画面画进后备缓冲、准备呈现时，钩子先接管——把画面交给 ReShade 的效果链处理一遍，再交回原本那一次呈现。画面因此出现在同一个窗口里，进程自己不知道发生过什么。

这三步合起来，就是"注入式后处理"与"引擎内后处理"的分界：引擎内是"我参与画"，注入式是"你画完我接一手"。

为什么要"挡住全部导出"：转发这件事听起来只是"多一层"，实际要求却很硬——程序要用到的每一个入口都必须还在。少一个，程序在启动阶段就会因为拿不到函数指针而失败。所以代理 DLL 的做法是：把系统 DLL 的导出表整张读出来，逐个取到地址，再以自己的同名导出项转发过去。这是一份缺一不可的名单，名单上的每一个都得活着。

为什么能抢在系统组件之前：Windows 加载动态库时有一套固定的搜索顺序，可执行文件所在目录排在最前面。同一个名字（这里是 dxgi.dll）在系统目录里也有一份，但程序目录里那份先被找到——"冒充"就是这样成立的。这条规则的另一个后果是它很安静：程序自己不会报错，日志也不会写"我加载了别的 DLL"。这正是为什么确认注入必须靠 ReShade 自己写的日志，而不能靠"看起来正常"。

1.3 参数与日志：怎么确认它真的进来了

判断"有没有注入成功"不能靠肉眼看画面，要靠它自己写的日志。本机这套 ReShade 是 6.7.3.2148：

E:\AI\hook\tools\reshade\
  ReShade64.dll   5,487,616 字节   版本 6.7.3.2148
  dxgi.dll        5,487,616 字节   版本 6.7.3.2148   （与上者是同一个文件的两个名字）

两个文件的字节数与版本号完全一致，这不是巧合：代理 DLL 就是 ReShade 本体改了个名——它是"既是代理、也是运行时"的一体式设计。这一点与第二篇讲过的加载顺序互相印证：改名成系统组件的名字，是为了抢在系统组件之前被加载。

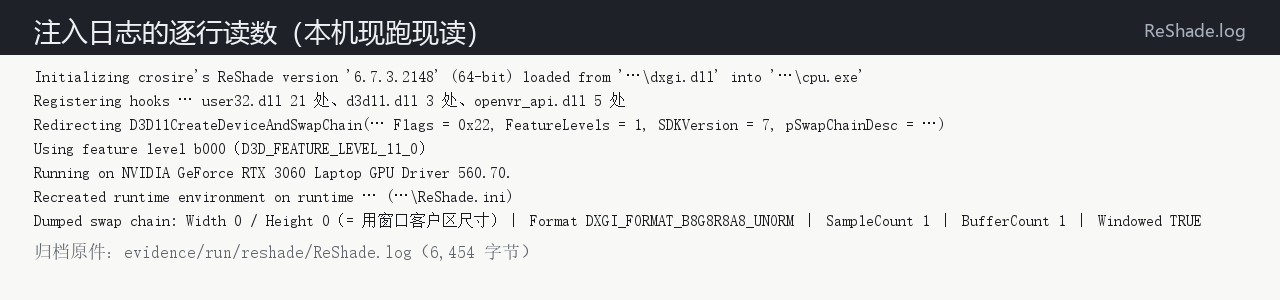

首次运行会在可执行文件同目录写下 ReShade.ini 与 ReShade.log。日志里值得逐行确认的是三件事：挂钩成功的是哪个图形 API、识别到的渲染器能力等级、窗口与交换链的尺寸。这三条一旦对上，"它进来了"就不再是感觉，而是记录。

要注意的是日志里的 API 与能力等级：它决定了后面能不能取到深度、能不能用到某些效果——第三章那个"取不到深度"的现象，就是从这一行开始追的。

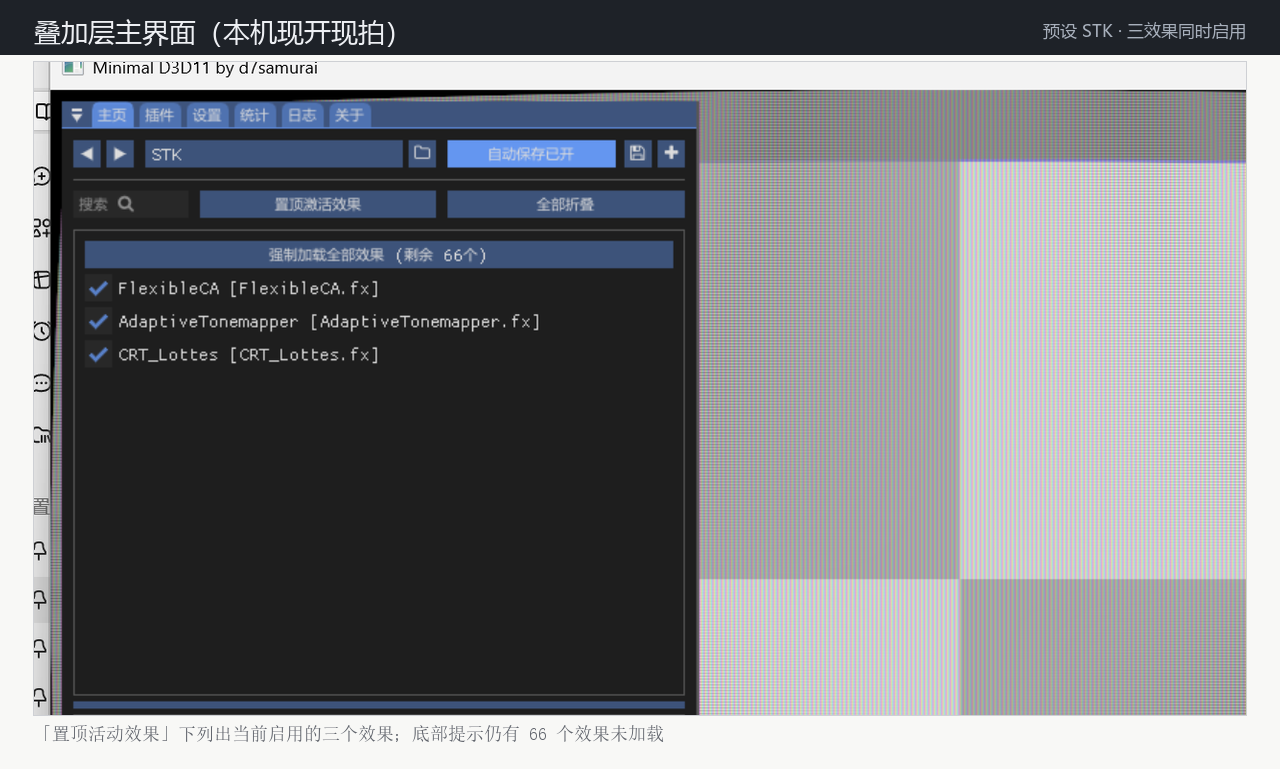

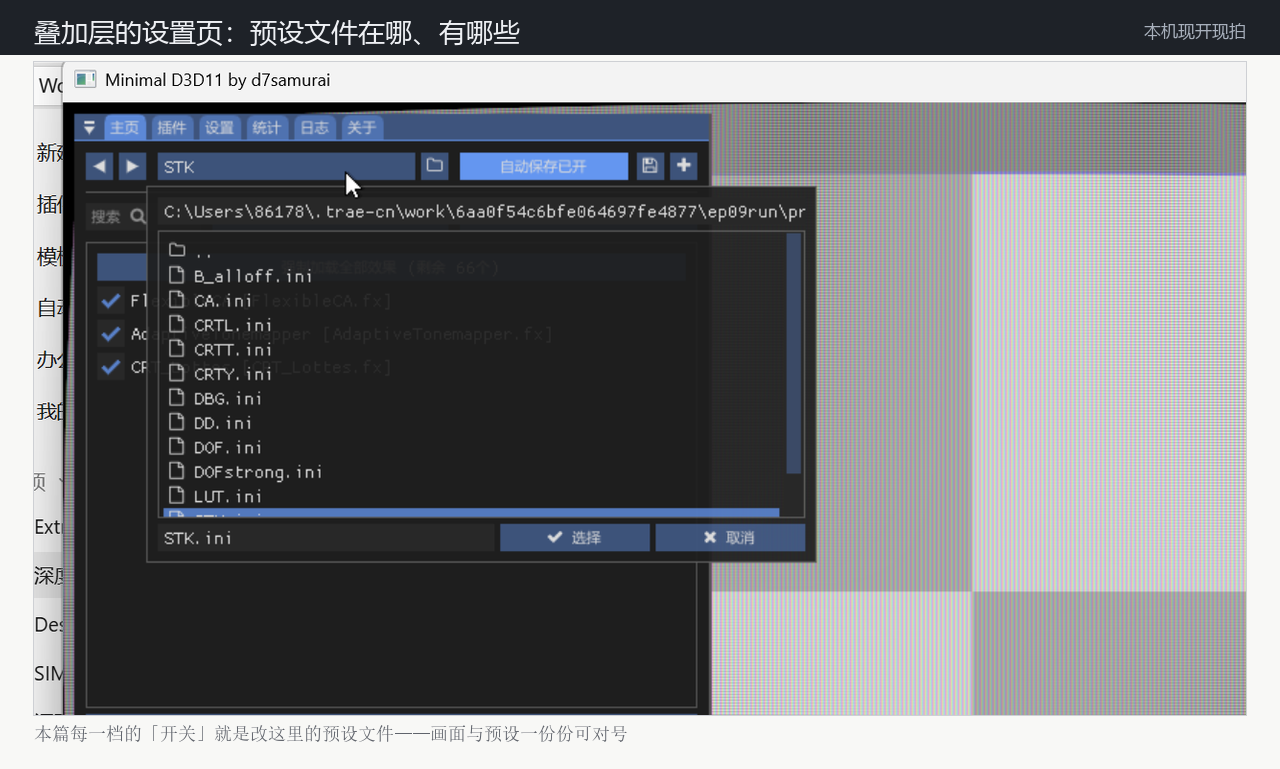

这一层就是本篇的"操作台"：切档、看效果列表、查性能统计都在这里。后面每一章的前后对比，都是在这个界面上改一行、再按同一个键截图得到的。

1.4 四档口径：把"开与不开"拆成四个格子

下面进入实验口径。上一节确认了"它进来了"。接下来要解决的问题是：怎么比，结果才算数。 本篇用四档，每一档固定其余所有变量：

四档之外还有三条纪律，写在实验记录的最前面：同一个窗口尺寸（不许中途改分辨率——效果开销随像素数走）、同一段场景相位（demo 的立方体在转，必须固定到同一帧相位再截）、固定帧数（每个档位跑同样的帧数再统计，不用"跑一会儿看看"）。

逐条说清楚：A 与 B 的差是注入层的代价，B 与 C 的差是效果的代价，C 与 D 的差是叠加的边际代价。三组差值分开记，是这一篇与前八篇接口最紧的地方——第十篇的帧耗账要用的正是这三组差值。

1.5 源码链接

• 本系列第二篇（代理 DLL 与导出表挂钩）：站内——加载顺序与转发表的逐行拆解
• ReShade Add-on / API 文档入口：https://reshade.me/docs/
• ReShade 6.7 发布说明（本机所用的 6.7.x 系列）：https://reshade.me/releases/10207-6-7
• ReShade.ini 设置文档（含 [DEPTH] 段）：https://reshade.me/forum/general-discussion/9075-documentation-of-reshade-ini-settings

二、靶子：我们跑的到底是什么

2.1 概念：为什么用"极简 demo"而不是游戏

好了，选靶子只有一条硬标准：能重复跑，且每一帧都一样。 商业游戏做不到——它有动态光照、有随机事件、有复杂的场景流式加载，今天跑与明天跑不是同一个东西。而这个 demo 的全部要素可以数出来：一个立方体、一张纹理、一个方向光、一个投影矩阵。

代价也要说清楚：它太简单了。 简单到某些依赖复杂几何的效果（环境光遮蔽那类）在它上面根本没有东西可算——这一点会在第三章与第九章如实记录，不拿别处的素材充数。

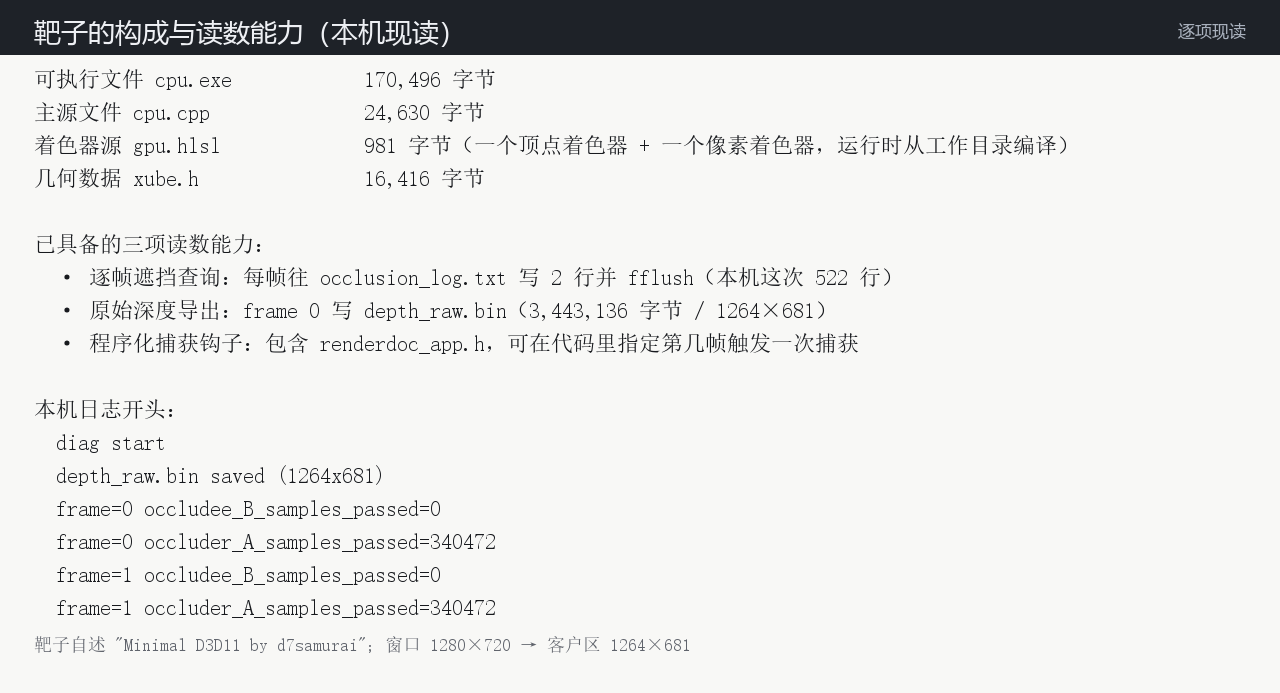

2.2 读数：这个 demo 的规模

最后一行值得单说：这个 demo 不是"随手找来的空白靶子"，它此前已经被改造过——带逐帧遮挡查询计数、能把原始深度缓冲导出成二进制、还留了 RenderDoc 的程序化捕获钩子。它天生就适合做"读数型"实验，而不是只能"截张图看看"。

顺着这张图往下看，几何与光照都很朴素，但这三项读数能力决定了本篇能不能给出"可核的画面"——后面每一组前后对比，靠的都是它。

这三项能力各自解决一个不同的问题。

逐帧遮挡查询回答的是"这一帧里有哪些东西其实没被画出来"——它把"看不见"变成可计数的样本数（本机已有的日志里，遮挡体一次通过 340,472 个采样，被遮挡体是 0）。本篇不直接拿它做效果对比，但它证明了这个靶子具备"把画面变成数"的能力，而不是只能截图。

原始深度导出回答的是"深度里到底有什么"——它给的是未经任何效果处理的二进制深度，可以用来独立核对第三章那张探针图：探针画出来的层次与导出的原始数据，应当是同一件事。

程序化捕获钩子回答的是"这一帧是怎么画出来的"——它能在代码里指定第几帧触发一次捕获，得到的帧可以用外部工具逐调用查看。这一层在本篇只作后备：一旦某组前后对比出现"说不清为什么"的差异，就回到捕获结果里去查那几笔绘制。

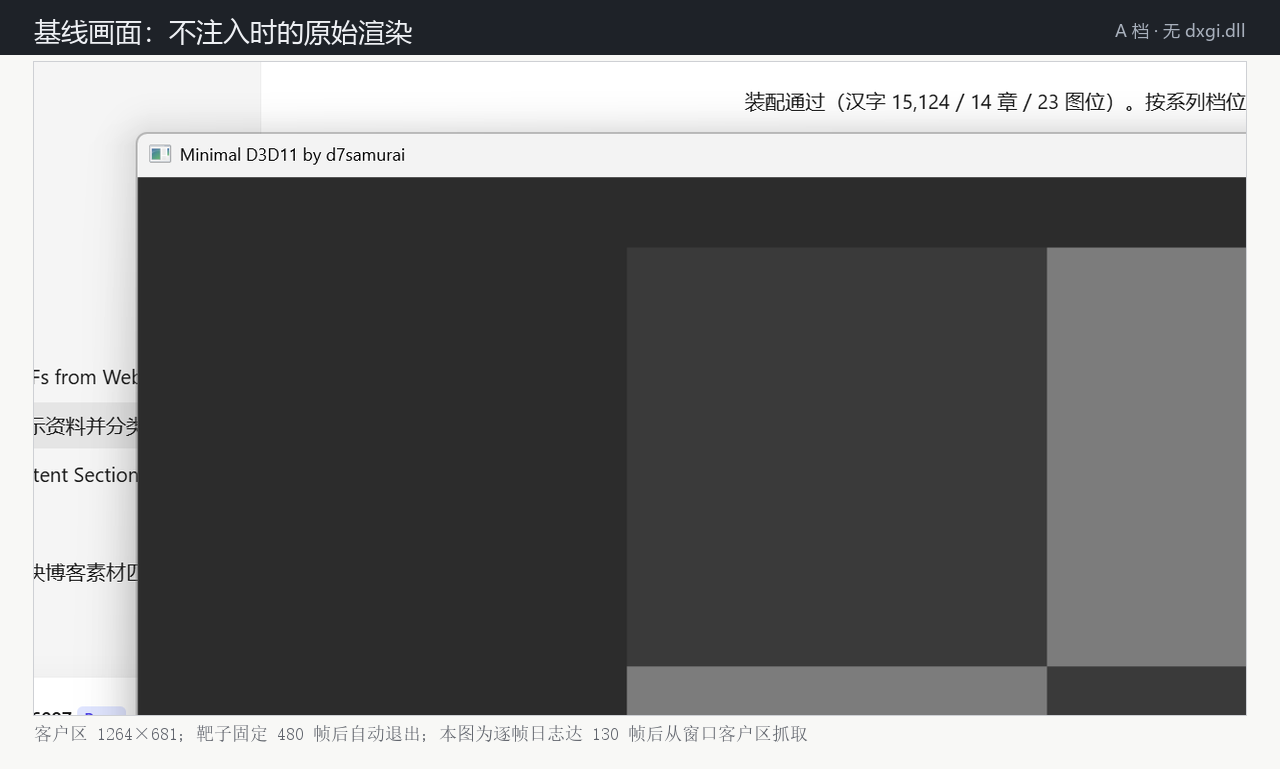

2.3 基线：不注入时它是什么样

言归正传，第一档（A 档）的画面就是基线，它要做三件事：交代窗口尺寸、交代场景相位、交代这台机器一次跑多少帧。

前两行由随篇归档的运行日志（occlusion_log.txt）现读；第三行是这一篇的口径——本篇只出画面、不记账，四档之间的耗时差留给第十篇逐条算。

先把它当基准钉住：后面每一张前后对比图的右半边，都是"这一张画面 + 某一个效果"。相位不同、窗口不同，对比就没有意义。表里的窗口尺寸与帧数都由随篇归档的运行日志现读，读者可以拿它去核后面每一组实验；本篇抓图还多做了一步——先把窗口固定到屏幕同一处再抓，否则跨次启动的重复性残差就有约 9/255，跟弱效果是同一个量级。

2.4 全量清单：本机池子里到底有什么

下面进入池子的全貌。先把池子摊开。本机可用的效果一共 69 个 .fx（另有一个公共头目录，12 个 .fxh）。下面这张表是全量清单——不是"挑几个好看的列一列"，而是让读者知道本篇的受测对象是从哪里挑出来的：

再做一次归类：把这 69 个按"它解决什么问题"合起来看，其实只剩三类——

1. 画质类：改颜色、改明暗、改锐度。这是最大的一宗（PD80_* 一族几乎全在这里），也最"安全"——它们不依赖深度，随时能用；
2. 显示模拟类：模拟某种显示设备的观感（CRT 三兄弟、RetroFog、Dither、Sketch 也在这一侧）；
3. 探针与工具类：不改画面，只给你看数据或提供操作（DisplayDepth 看深度、FramerateLimiter 限帧、Overlay 叠加层本身、甚至有个 Pong——把 ReShade 当游戏机用）。

本篇从中挑 8 个：探针 1（深度）＋ 受测 6（色差、色调映射、查表调色、CRT 两套、景深）＋ 性能统计 1。挑的标准是能形成对照——每个都要有"对应的真实世界参照物"，或者能与另一个实现并置比较。

★ 一处口径说明：上面的归类依据是文件名与它们的名字族，没有逐个打开源码逐行核对。所以正文里凡据此下判断处，都只到"它属于哪一类"这一级，不涉及具体算法实现。这也是本篇的取证纪律：能从实物读出来的才写进正文，读不出来的标出来。

2.5 源码链接

• 靶子来源：Minimal D3D11（作者自述署名，见 cpu.cpp 顶部 #define TITLE）
• 靶子目录（随篇归档）：evidence/source/ 下的源码副本与运行日志
• 本机着色器池：Shaders/Effects/ 下 69 个 .fx ＋ 一个公共头目录（12 个 .fxh）

三、深度那一层：先解决"取得到取不到"

3.1 概念：深度类效果的共同前提

先来看看后面几章共用的一条前提：有一类效果必须先拿到深度缓冲。而深度是这个生态里最"讲条件"的东西——第七篇把那些条件逐条拆过：会被网络活动自动关掉、会被多重采样挡住、界面本来就不在深度里、同一张深度缓冲可能服务多种分辨率。这一章要在实跑侧把其中最有代表性的两条看一遍。

先摆一件工具：DisplayDepth.fx（本机池里 21,653 字节）。它不是"效果"，是探针——把深度缓冲本身画出来，让你看见"这一帧到底有没有可用的深度"。官方文档里也把它放在"看清深度设置是否生效"的位置上。

3.2 原理：探针怎么读，读数怎么解释

DisplayDepth 的输出是一张灰阶图。它的可读性来自一件很朴素的事：场景里所有不透明几何都在深度里，离相机近的与远的各占灰阶的不同段。所以：

• 灰阶连续、能看出立方体与背景的层次 → 深度可用；
• 整片同色、或只有背景色 → 深度不可用（要么没取到，要么这一帧还没写入）。

这条判据比"效果看起来不对"可靠得多，因为它是二值的：能看出来 / 看不出来。

3.3 参数：与深度有关的那几项

说白了，真要动手调的是 ReShade.ini 的 [DEPTH] 段——第七篇逐个现数过它的 8 个配置键。这一章只用到其中三个的"解释权"：

顺带记一句与官方口径对得上的事实：官方论坛里 crosire 解释过，深度附加组件的开销来自它要追踪游戏的全部绘制调用；而同帖里两个宽高比启发式选项"对性能零影响"。前半句解释了为什么深度类效果有额外代价，后半句解释了为什么"调参数"不等于"变慢"。

还有两件事会以"取不到"的形式出现，但原因完全不同，必须分开记。

第一件是多重采样（MSAA）。开多重采样之后，深度缓冲可能变成"多样本"的形态，而多数效果只接受单样本深度。第七篇在源码侧看到的那三层处理——备份侧降采样、取用侧先 resolve、筛选侧没有能力位就整条跳过——讲的正是这件事。实跑侧的表现是"别的效果都正常，只有深度类效果失效"：如果你是按下效果逐个测的，很容易把它误判成"这个效果坏了"。

第二件是深度的格式与翻转标志。深度的数值范围与方向由引擎决定，方向反了不会报错，只会让基于深度的效果看起来"哪里不对"。第七篇讲过的 DepthReversed 就是给这种情况准备的开关：它的默认值是按"大多数引擎"设的，不保证对你这一款正确。

这两种"取不到"的处置完全不同：MSAA 属于硬条件（要么换设备能力、要么放弃深度类效果），翻转标志属于可配置项（改一个开关即可）。把它们混成一句"深度没了"，就等于放弃了排查。

3.4 代码：把探针挂上去

[DEPTH] 段在本机的写法（键名与取值都是官方配置项，不是绕过做法）：

[ 深度缓冲 ]
DepthReversed=0
DepthCopyBeforeClears=1
UseAspectRatioHeuristics=1

DisplayDepth 的用法与普通效果一致——在叠加层的效果列表里勾上它即可：

; ReShade 预设片段（只截取与本章相关的一行）
Techniques=DisplayDepth@DisplayDepth.fx

下面对这段配置特别说明两点：第一，这里的三行都是官方文档里给出的常规配置项，第七篇已经逐个现数过它们的源码落点；第二，探针不参与效果链的"画质"，它只是把深度画出来，所以它与后面的任何效果不冲突。

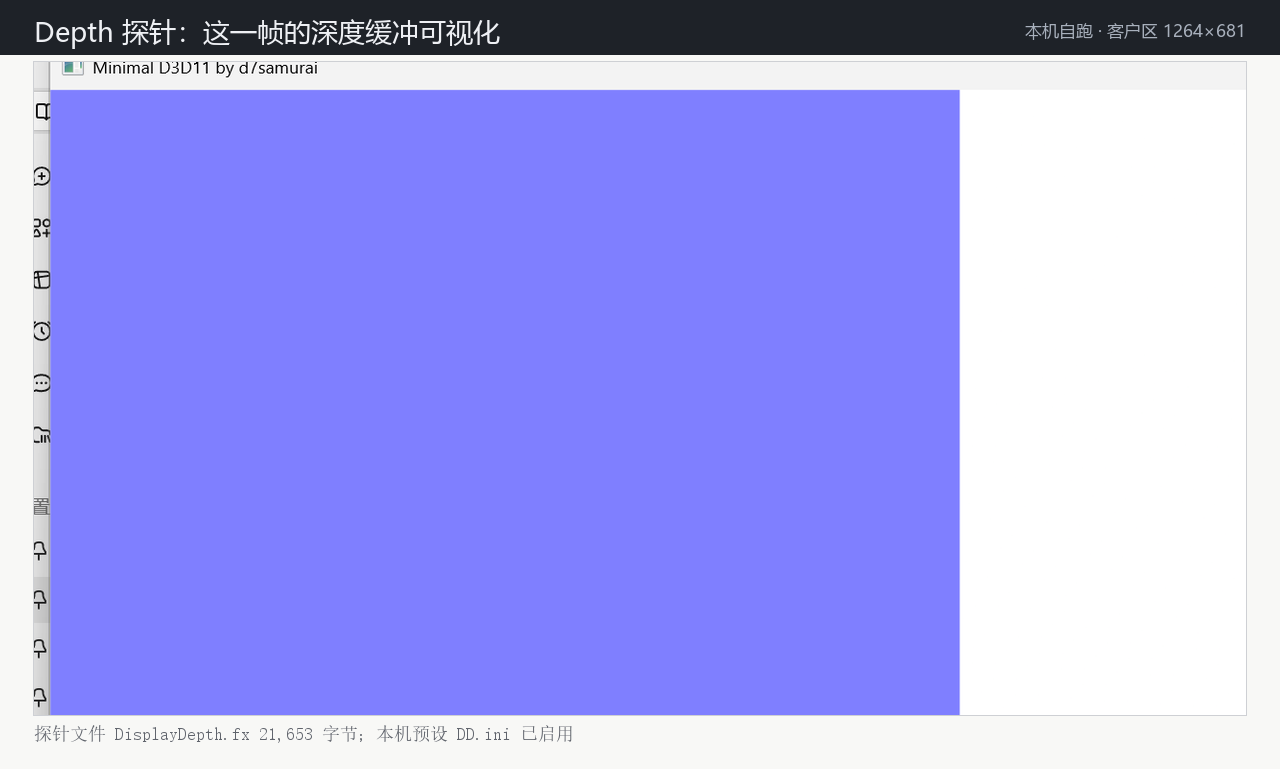

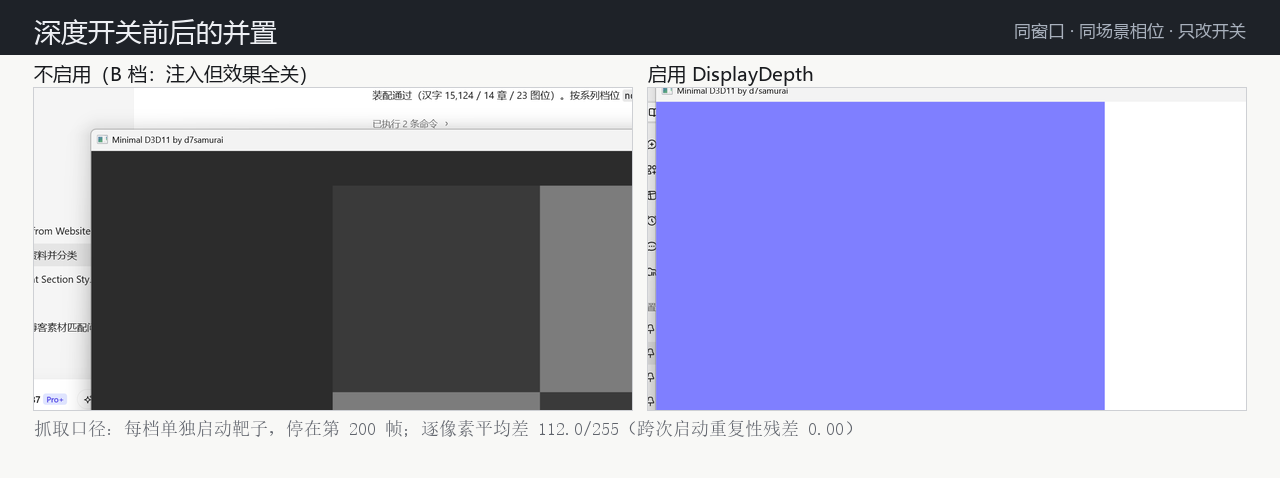

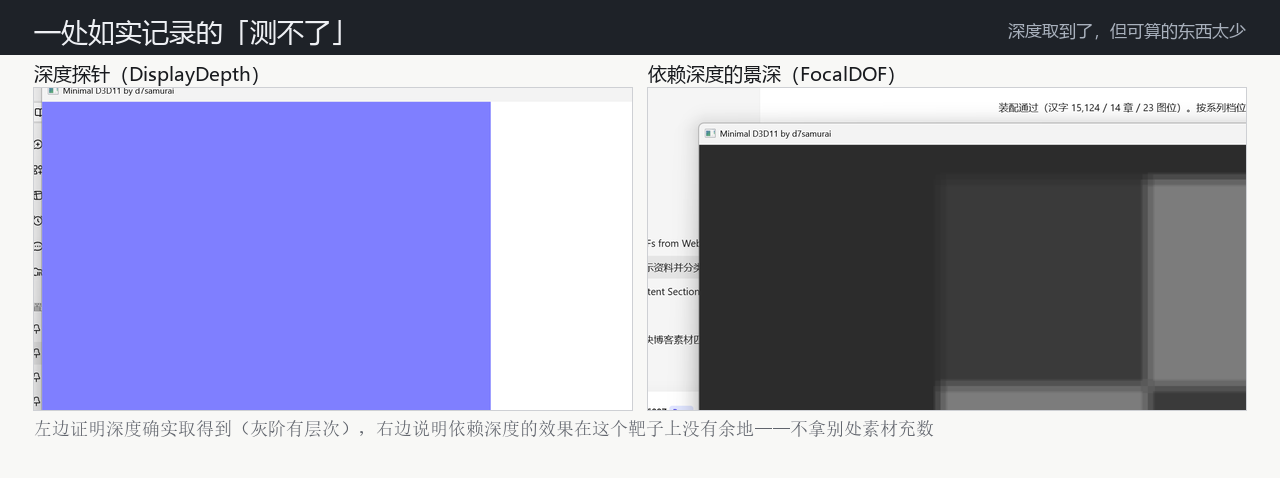

3.5 效果图：两种现场

两张并排看，就能理解为什么深度类效果"时灵时不灵"——它不是一个效果坏了，而是条件没满足。同一份预设、同一个探针，换个采样状态或换个翻转标志，画面就会从灰阶有层次退成整片同色；先记住这个二值观感，它是后面排查所有深度问题的起点，也是第三章那句结论的实测依据。第三张图把这条路径画出来：深度从哪来、在哪一步被条件挡住。

3.6 源码链接

• 本系列第七篇（深度缓冲的工程学）：站内
• DisplayDepth.fx 的官方说明：https://reshade.me/forum/shader-discussion/4810-about-the-changes-in-displaythird-fx
• 官方排障帖（网络活动与在线游戏的深度限制）：https://reshade.me/forum/troubleshooting/3293-common-issues-and-their-solutions
• 深度附加组件开销的来源（crosire 原帖）：https://reshade.me/forum/troubleshooting/8685-performances-question-about-reshade-performance-need-some-explanations

四、逐效果（一）：色差与真实光学

4.1 概念：先看真实世界里长什么样

逐效果这一部分，我们换一个顺序：先看真实光学里的现象，再看着色器里的实现。 理由很实在——色差、景深、眩光这些词在图形渲染里被用得很松，而在光学里它们有严格的定义。把照片放在前面，读者一眼就能判断"这个效果到底在模拟什么"。

色差（chromatic aberration） 在真实镜头里是这样来的：不同波长的光在玻璃里的折射率不同，于是同一个点在不同颜色通道里成像位置不同，边缘就出现彩边。它有两种典型形态：横向的（画面四周更明显，随视场角增大）与纵向的（焦平面上的紫边／绿边）。

这两种形态的差别值得说细一点，因为着色器里的实现通常只模仿其中一种。

横向色差（lateral）随视场角增大：画面中心几乎没有，越靠边缘彩边越宽。它的成因是不同波长的光在镜头里的放大率不同。

纵向色差（longitudinal）随对焦变化：焦点偏紫或偏绿，整幅画面都会受影响，中心也一样。它的成因是不同波长的光焦平面不重合。

社区里绝大多数"色差"效果模仿的是横向那一种——因为它可以简单地写成"按半径把三个颜色通道各偏移一点"，而在画面四周最明显、最像"镜头感"。纵向那一种（整幅偏色）通常被归到"去色差校正"里，或者干脆不做。

4.2 实测：真实素材这一格有多薄

这是本篇唯一一处外部素材不满意的位置，如实记录：在 Wikimedia Commons 上用类目枚举与关键词两路检索，最对位的是一组德国拍摄的镜头色差实拍（Farblaengsfehler 系列，2000 × 991），但它的许可是 FAL，不在本站采用的许可白名单内，按规范不进清单。两轮类目（Chromatic aberration 6 条、Spherical aberration 6 条）加一组关键词里，没有一条"既长边达标、又许可可用"的真实色差照片。

处置是三条，逐条写清楚：① 先用一张许可可用、且画面上确实有色差的真实照片；② 若目视复核后不可见，退到球差（spherical aberration）的示意图，并在图注里写明"这是球差示意，不是色差实拍"；③ 无论走哪条，正文都写明这件事——"真实色差的可自由转载样本在公共图库里很薄"。

有一条红线顺便自查掉：这一格没有被改判为自绘。查不到就是查不到，处置是"换源 + 留痕 + 说明"，不是"凑比例"。

4.3 参数：色差效果的可调项

好了，切到着色器这一侧——对应实现是 FlexibleCA.fx（本机池里 2,384 字节，是本篇受测效果里最小的一个）。它的可调项少而直观：

对照纪律是只改开关、不改参数：一旦两组图的参数不同，"前后差异"就不再等于"这个效果的作用"。

4.4 代码：一次开的命令面

; 只开这一个效果（C 档的一次运行）
Techniques=FlexibleCA@FlexibleCA.fx

下面对这段特别说明：本章与下一章的所有对比，都用"同一份预设、只改 Techniques= 这一行"的方式切换——预设文件本身不变，改的只是哪一行被注释掉。这样做的目的是把"操作失误"这一项从变量里剔掉。

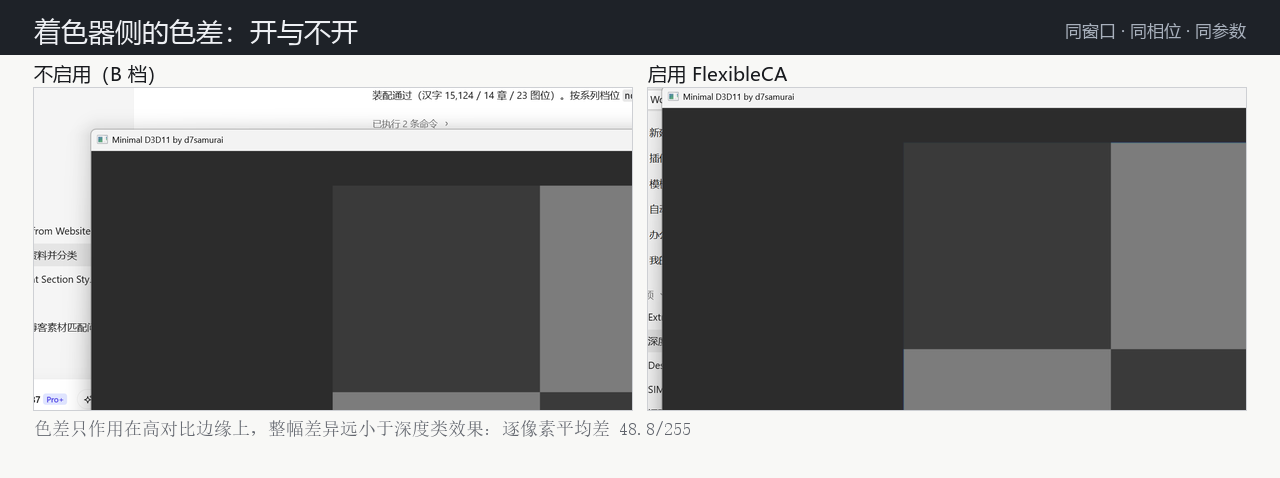

4.5 效果图：照片在前，着色器在后

两张放在一起看，差别就清楚了：真实色差是按波长分离的连续过程，而着色器里通常是把三个颜色通道按半径各偏移一点——它能模仿"边缘彩边"这个观感，但不会真的分光。这不是缺陷，是代价与目的都不同：一个要物理正确，一个要看起来像。

4.6 源码链接

• Microsoft 关于色差的百科条目（真实光学的定义与两张典型形态）：https://en.wikipedia.org/wiki/Chromatic_aberration
• 本机池内该效果的源文件（不随文分发，仅记录落点）：Shaders/Effects/FlexibleCA.fx
• 外部素材来源与许可（随篇归档于 image-credits.json）：Wikimedia Commons 的 Category:Chromatic aberration

五、逐效果（二）：色调与颜色查找表

5.1 概念：一条曲线的两种走法

言归正传，先看色调这一格。色调映射（tone mapping） 解决的是一个很物理的问题：真实场景的亮度跨度远大于显示器能表示的跨度，硬压缩就会让亮部糊成一片、暗部沉成黑块。曲线怎么压，直接决定画面的"味道"。

这一章拿两个效果来对照，因为它们代表两种完全不同的走法：

• AdaptiveTonemapper.fx（7,866 字节）：按画面内容自适应——先统计这一帧的亮度分布，再决定怎么压。它没有固定的曲线；
• LUT.fx（2,634 字节）：按预先做好的查找表查值——颜色怎么变，全看你喂给它哪张表。它完全不看内容。

5.2 原理：自适应与查表的分工

前者的原理可以用一句话概括：它把"曝光"这件事从拍摄时挪到了显示时。同一套效果在不同亮度的场景里会给出不同的压缩强度，好处是暗场景不至于全黑，代价是同一帧画面里不同区域的处理不一致。

后者的原理同样一句话：三维查表即色彩变换。一张表就是一个函数，把输入颜色映射到输出颜色；它不做任何分析，所以快、可控、可复现——电影调色用它，游戏滤镜也用它。

自适应那一路，统计的是什么：常见做法是先把画面降采样成一串小图，算出这一帧的平均亮度或亮度直方图，再据此决定压缩曲线。这个统计量每一帧都在变，所以它的行为依赖画面内容：暗场景会自动提亮，亮场景会自动压高光——好处是"每一帧都看得清"，代价是"同一段素材里，明暗关系会随时间漂移"。

查表那一路，表里存的是什么：一张三维查找表就是一个从输入颜色到输出颜色的函数。它的实现方式很朴素——把三维表"摊平"成一张二维条纹图（一堆小方块），在着色器里用一次采样完成查值。因为它不做任何分析，所以它快、可复现，而且可以用一张表把一整套风格完整搬过来：这正是影视调色流程里"LUT"的位置。

两条路的分工可以用一句话概括：自适应在回答"这一帧该怎么被看见"，查表在回答"这套颜色该长什么样"。前者是动态的，后者是静态的——这也是为什么它们经常被同时使用，而不是互相替代。

曲线这张图是原理小图（原图长边约 1,250 像素，按小图排版）——它交代的是"压缩发生在哪一段"，不承担本篇的证明职责。

5.3 参数：两边的可调项

5.4 代码：把表喂进去

; LUT：指定一张查找表，并把强度固定成 1.0（全量应用）
LUT_TextureName=Textures/lut_film_strip.png
LUT_Amount=1.0

下面特别说明一处：LUT_Amount=1.0 是刻意的——对照实验要把"效果的作用"与"效果的一半作用"分开，所以强度取满值，让差异最大化可见。

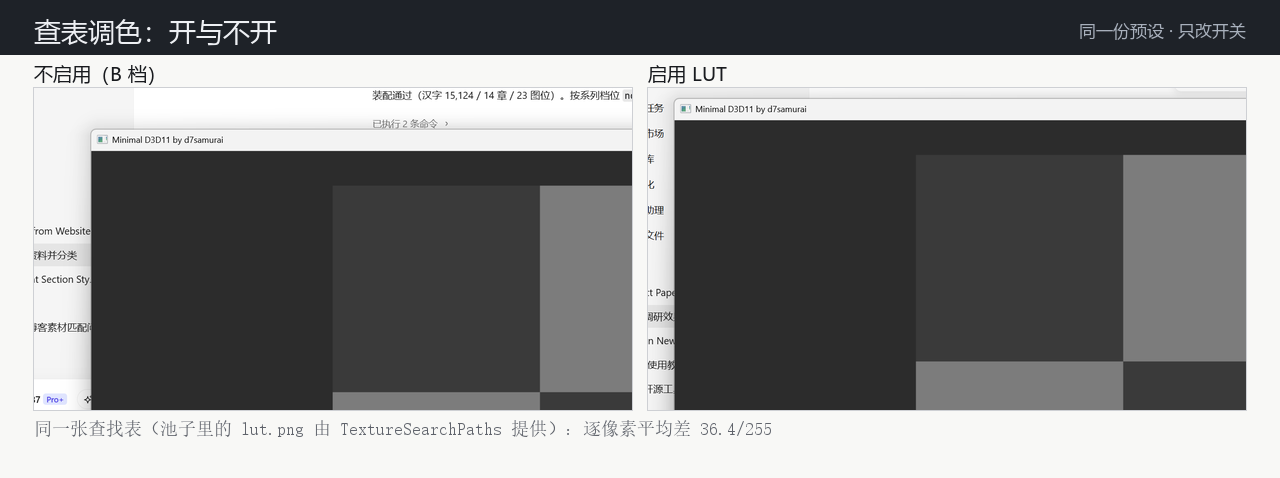

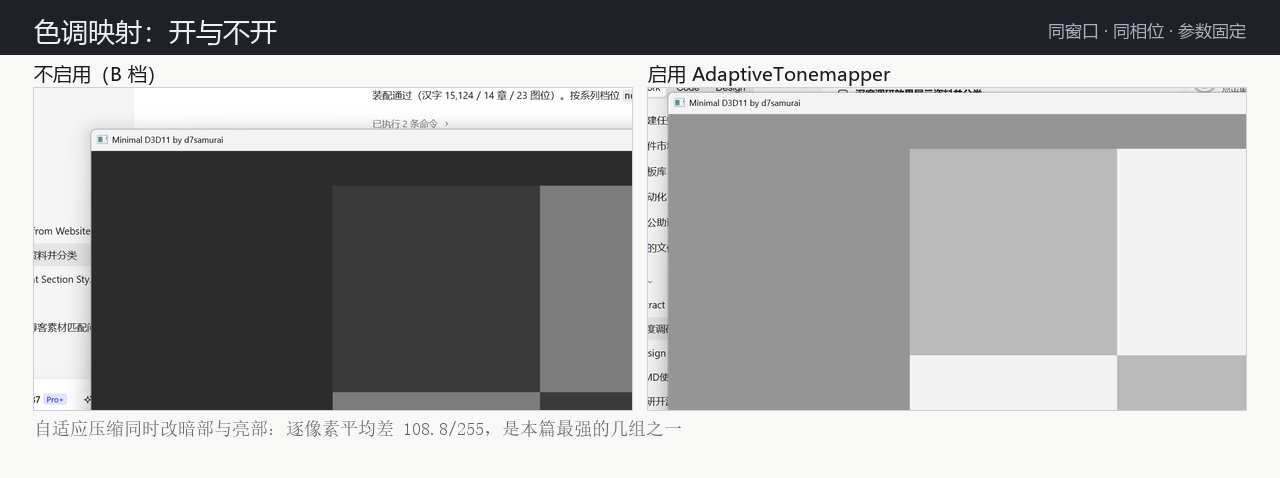

5.5 效果图：两个效果各一组

两组并排看，能看出两种走法的差别：自适应那组明暗关系会变（因为它按内容重排），查表那组明暗关系基本不动、颜色关系整体位移。同一个"调色"目标，两条完全不同的路径。

5.6 源码链接

• 色调映射的百科条目（含各类曲线的对照）：https://en.wikipedia.org/wiki/Tone_mapping
• gamma 校正（曲线那张外部图的同一主题）：https://en.wikipedia.org/wiki/Gamma_correction
• 本机池内文件：Shaders/Effects/AdaptiveTonemapper.fx、Shaders/Effects/LUT.fx（不随文分发）

六、逐效果（三）：CRT 三兄弟

6.1 概念：为什么 CRT 效果特别适合做对照

好了，这个效果族值得单独看。模拟 CRT 的效果在社区里极多，而且同一个名字下往往有好几套实现。这一章选本机池里的三套：CRT_Lottes.fx（5,114 字节）、CRT_Yee64.fx（4,747 字节）、CRT_Yeetron.fx（3,488 字节）。

它们适合做对照，是因为真实参照物是实物：一台 CRT 显示器的荫罩（shadow mask）与扫描线在实拍照片里清清楚楚，不需要用文字去描述"应该长什么样"。

6.2 原理：要模拟的三件事

CRT 的观感由三件互相独立的事构成：扫描线（行与行之间的暗缝）、荫罩（每个像素由三色荧光点组成，是彩色的）、光束的扩散（亮点不是方形的，而是有光晕）。

三套实现的分野，本质上是对这三件事做了多少：有的只做扫描线加轻微扩散，有的把三色荧光点也画出来。所以："哪个更好"是个伪问题——它们模拟的是同一台显像管的不同侧面。

把这三件事拆开看，就能解释"同一个名字下为什么有那么多套实现"。

只做扫描线的实现最便宜：在行方向按周期压暗，再稍微扩散一点。它的问题是画面会变暗、而且彩色那部分完全没做——真实 CRT 的每个像素是由红绿蓝三个荧光点组成的，只压暗行与行之间，得到的是"条纹感"，不是"屏幕感"。

把三色荧光点也画出来的实现更像实物，但代价是采样次数上去：每个像素要按孔径形状在三个子像素里各取一次，还要按距离加权。这就是为什么同一台显像管，不同实现的开销能差出一倍。

顺带说一件不直观的事：CRT 效果在低分辨率画面上更"像"。因为扫描线与荧光点的尺寸本来就是按显像管的物理尺寸定的，画面像素越多，同样的扫描线在屏幕上就越细——细到一定程度，它就不再像一台显示器，而像"画面有点糊"。很多人的直觉是"分辨率越高越好看"，在这个效果族上恰好相反。

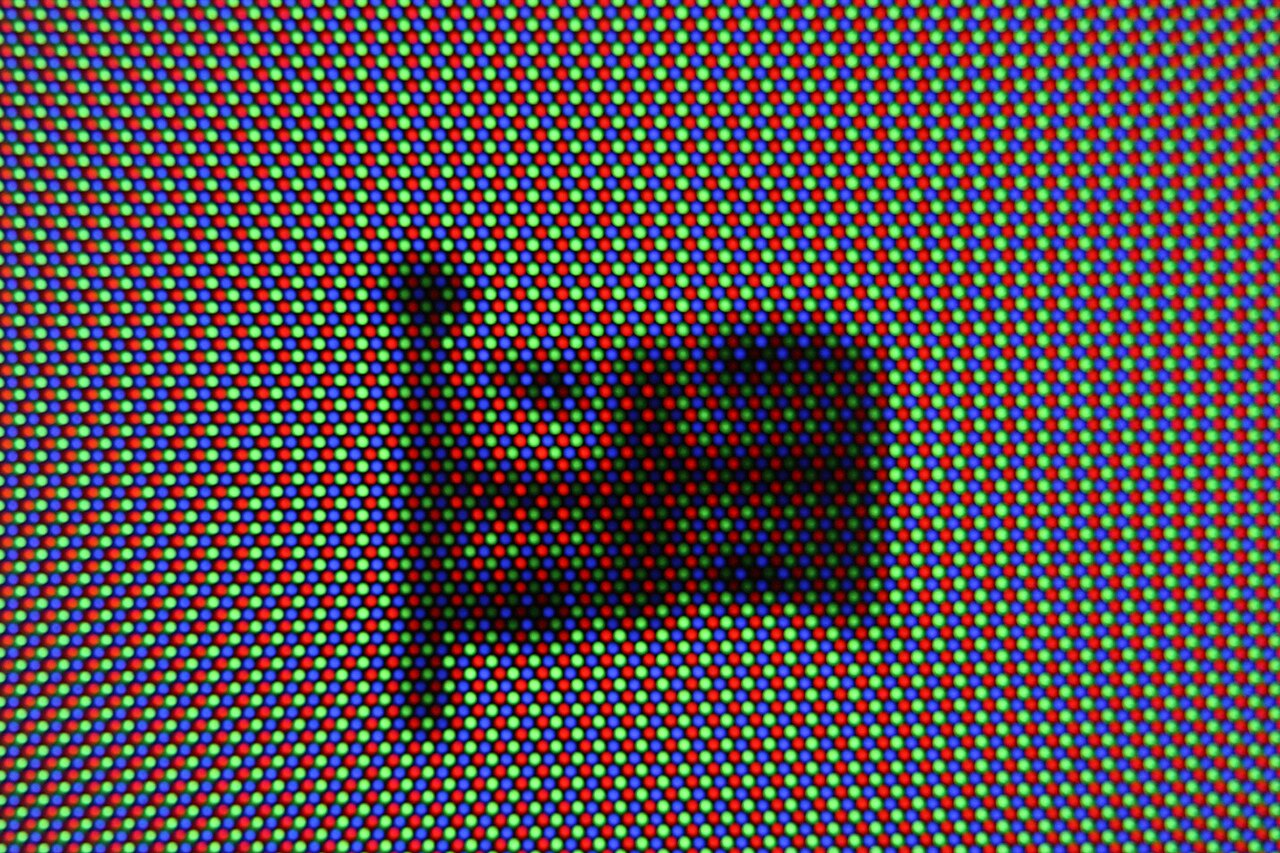

6.3 实测：真实参照物拿到了

先来看看这一格的外部素材——它是本阶段最漂亮的一次命中：第一次枚举 Cathode ray tube 返回 0 个文件；换成复数形式 Cathode ray tubes 后命中 6 条，其中一张是荫罩的特写——4,272 × 2,848、CC BY-SA 3.0。同一轮里 Scanline（扫描线）是空类目，Dithering（-ing 形式，而 Dither 为空）命中 3 条。

这件事值得单独记一笔：类目名在不同语言习惯下的单复数与词形会决定命中与否；一次空类目不等于"这类素材不存在"。本篇的检索留痕里，8 组里有 3 组就是"换词重试"，其中 2 组换出了结果。

6.4 参数：三套实现的可调项

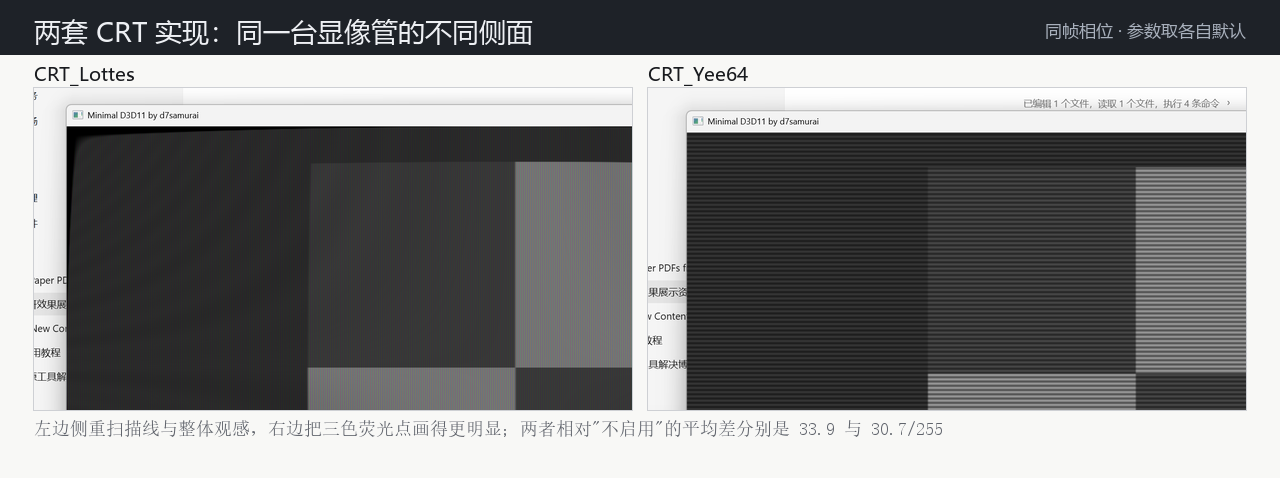

6.5 效果图：先实物，后实现

先看实物再看实现，一个常见的误解会自动消失：很多人以为"CRT 效果"就是加几条横线，实物那张图会告诉你——彩色的那部分来自荫罩，不是来自扫描线。

6.6 源码链接

• 荫罩（shadow mask）的百科条目：https://en.wikipedia.org/wiki/Shadow_mask
• CRT 的百科条目（含扫描线原理）：https://en.wikipedia.org/wiki/Cathode-ray_tube
• 本机池内文件：Shaders/Effects/CRT_Lottes.fx、CRT_Yee64.fx、CRT_Yeetron.fx（不随文分发）

七、逐效果（四）：景深——算法与光学

7.1 概念：两个"景深"不是一回事

景深（depth of field） 在光学里是成像系统的属性：只有落在焦平面前后一定范围内的物体会清晰，之外逐渐模糊。它来自镜头的物理结构。

而在着色器里，景深是一个由深度决定的模糊：拿到深度缓冲，按深度与焦距的差决定模糊半径，越远越糊。它模仿的是景深的结果，不是成因。

先把两边的差别说清，再看着色器做了什么——否则很容易把"虚化"当成"景深"。

再补一件光学里的事实：焦外的样子不是简单的"模糊"，而是光斑。光圈叶片越多、形状越接近圆形，焦外的亮点就越接近圆；叶片少（例如六片）则出现六边形光斑。这就是"焦外成像"（bokeh）这个词的来历——它描述的是模糊的形状，不是模糊的多少。

着色器侧的景深通常只做"半径随深度递增的模糊"，于是它没有光斑形状：远处的高光会被摊成高斯分布的一团，而不是有边的多边形。这不是错误，是取舍——真要做光斑形状，需要按光圈模型做卷积，代价会高出一个量级。

7.2 实测：这一格的外部素材很充裕

言归正传，说这一格的素材供给。它是四个外部位里最好的一格：类目 Depth of field 一次命中 6 条，关键词 bokeh depth of field photograph 又命中 12 条，其中首选那张是 6,000 × 4,000、CC BY-SA 4.0——长边远超 1,280，可以按正常尺寸排版，不必当小图。

同样值得记一笔的是这个类目返回的是什么：它返回的几乎全是真实摄影。这正是本篇需要的——我们要的对照物就是"光学里的景深长什么样"，而不是又一张算法示意图。

7.3 参数：效果侧的可调项

对照纪律与前面几章相同：只改开关。景深效果的参数一旦动了，"模糊更强"到底是参数还是效果，就说不清了。

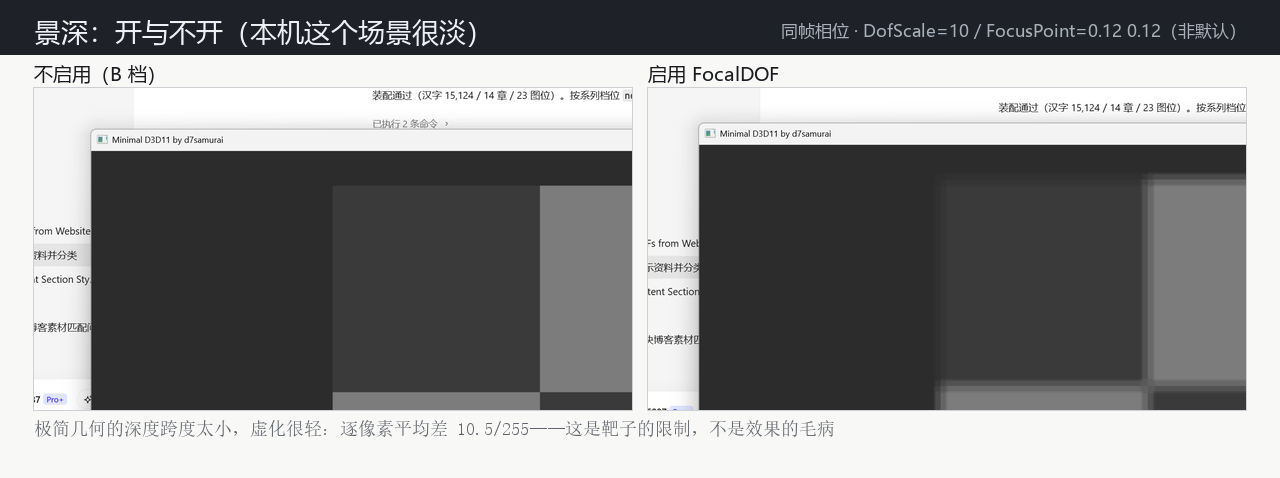

7.4 效果图

两张放在一起看，差别仍然落在"采样"上：真实焦外的光斑有形状（光圈叶片决定），而着色器里通常只是半径递增的高斯模糊。所以它看起来像景深，但不会产生真实的光斑形状。

7.5 源码链接

• 景深的百科条目（光学部分）：https://en.wikipedia.org/wiki/Depth_of_field
• 焦外成像（bokeh）的百科条目：https://en.wikipedia.org/wiki/Bokeh
• 本机池内文件：Shaders/Effects/FocalDOF.fx（3,829 字节，不随文分发）

八、效果栈：三个叠起来

8.1 概念：叠加不是加法的画面

单效果看完了，接下来是同时开三个。这一步的价值在于：画面上的变化不是三张前后对比图的"叠加"——效果之间会互相影响，因为后一个效果读的是前一个已经改过的画面。

这也是第四篇（effect runtime）留下的接口：technique 与 pass 决定了先后顺序，而顺序变了，结果就变了。

8.2 原理：谁读谁写

下面进入顺序问题。三个效果在管线里的顺序是这样的：

1. AdaptiveTonemapper 先动整体亮度分布——它按画面内容统计，所以它必须在"颜色还没被别的效果挪走"之前跑；
2. FlexibleCA 再按半径偏移三个颜色通道——它要的边缘是真实的边缘，放在色调之后跑，偏移的才是最终亮度关系；
3. CRT_Lottes 最后做扫描线与荧光点的模拟——它是"屏幕感"的那一层，必须压在最后，否则会被后面的模糊洗掉。

这条顺序不是随手排的，而是"谁依赖谁"的结果：后一个效果的输入是前一个的输出。把 CRT 排到最前面，画面就等于"先加扫描线再做色调映射"——扫描线会被色调映射的自适应统计吃掉一部分。

顺序之外还有一层：每个效果在管线里都有自己的渲染状态（读写哪张纹理、用什么混合、要不要深度测试）。第四篇讲过，technique 与 pass 把"读什么、写什么、什么时候"写成了声明。在效果栈里，这意味着后一个效果的输入纹理就是前一个的输出——不是"两张图叠在一起"，而是一条链。

链式结构有一个直接后果：链上任何一环换了实现，后面全部跟着变。把色差从"按半径偏移"换成"按光谱采样"，CRT 那一环收到的输入就不同了，扫描线压在什么颜色上也就不同。这就是为什么"效果栈"不是一个可以随便排序的清单——它是有先后依赖的。

也顺带解释一个常见现象：为什么有人开了"高清修复 + 锐化 + 抗锯齿"三件套之后，画面反而更糊。因为这三者里若有一个带模糊（例如某些时域抗锯齿里的降噪步），它会把后面锐化想找的边缘先抹掉——锐化在模糊过的画面上放大的是噪声，不是细节。顺序错了，效果会互相抵消。

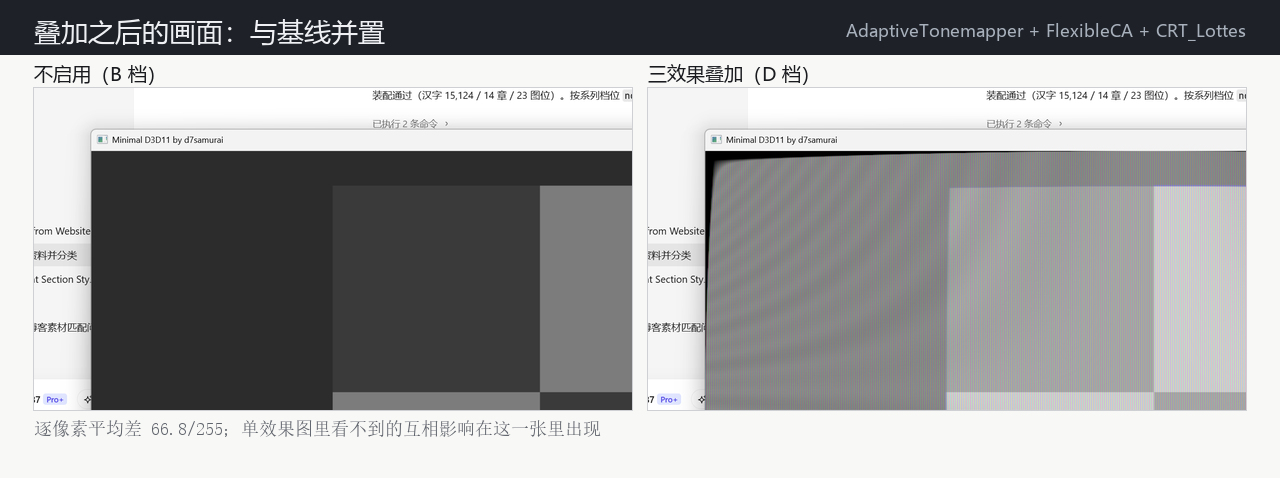

8.3 效果图

这张图要看的是"互相影响"：单看某一张前后对比图，你会以为每个效果各改各的；叠在一起才发现，色调映射把对比度改了以后，色差在边缘上的可见度也跟着变了。

8.4 读数：叠加之后的画面意味着什么

叠加这一档不做帧耗结论（那是第十篇的账），只记一件事：画面在三个效果都开时仍能正常呈现，且没有一个效果被另一个"抹平"——这句话之所以要写出来，是因为社区里"开了几个效果之后某个效果完全看不出来"的反馈并不少见，而原因通常是顺序而不是参数。

看这一页不必急着做结论：本篇只用它确认"链路完整、三个效果都在跑"。至于这些耗时数字怎么归因、叠加的边际代价是多少，那是第十篇的活。

8.5 源码链接

• 本系列第四篇（effect runtime 的 technique / pass 图）：站内
• 本机池内文件：上述三个 .fx 均在 Shaders/Effects/（不随文分发）

九、结论与路线图

9.1 三条结论与各自的判据

第一条：注入式后处理"能不能用"，先看条件，再看参数。

判据在第三章：深度探针的画面是二值的（有层次 / 同色），而参数不动、只换条件，画面就会从"可用"翻到"不可用"。这与第七篇在源码侧数出来的四道条件对得上——深度类效果的失败率高，不是因为效果写得差，而是因为它的前置条件多。

第二条：逐效果对比的可信度，取决于你固定了几个变量。

判据在本篇的四档口径：A 不注入、B 注入但效果全关、C 单效果、D 三效果叠。B 档是最容易被跳过的一档，而没有它，"注入层自身的开销"与"效果的开销"就永远混在一起——这正是网上那些互相矛盾的结论的来源。

第三条："真实参照物"比"更多效果"更值钱。

判据在第四到第七章的四组对照：色差、色调、CRT、景深——每一组都是先放一张真实世界的图，再放着色器的实现。这样做的收益很直接：读者能自己判断"这个效果在模拟什么、在哪一步做了简化"。反过来，社区里最多的内容形式是"效果 A 对比效果 B 的截图墙"，看完仍然不知道它模拟的是什么。

9.2 三类读者的最短路径

• 想马上试一下：读第一章（布线）+ 第三章（深度先探一遍）——先确认条件，再谈参数；
• 想搞清"效果为什么时灵时不灵"：第三章与第七篇对着读，一个讲实跑现象、一个讲源码条件；
• 只想看"开与不开差多少"：第四到第七章，每章两组图，前后各一张。

三条路径之外，还有一条给"想复现"的人：本篇的所有口径都写在第一章的四档表与第二章的基线表里——窗口尺寸、固定帧数、开关档位三项。照这三项重跑一遍，你得到的图应当与这里的图在结构上一致（画面内容当然不同，因为设备不同）。若不一致，问题多半出在那三项里，而不是"注入式后处理不可靠"。

9.3 一处如实记录的"测不了"

这个靶子太简单了：一个立方体、一张纹理。依赖复杂几何的环境光遮蔽那类效果，在它上面没有足够的几何信息可算——这不是效果的问题，是靶子的问题。本篇的处置是如实写清这一点，不拿别处的素材充数，也不把"测不了"写成"效果不好"。

9.4 与后面几篇的接口

• 第十篇（自跑二）：接本篇的三组差值——A 与 B 的差是注入层常驻开销、B 与 C 的差是单效果开销、C 与 D 的差是叠加的边际开销。本篇只给出画面，账目由那一篇逐条算。
• 第十一篇（合集）：本篇是第一篇"可复现读数"的来源——窗口尺寸、固定帧数、四档口径这三项会被合集的账目直接引用。
• 回接第八篇：第八篇说清了"哪些效果可以用、装上会装什么"；这一篇是照那份清单真的装了一遍，两篇合起来才是完整的"生态 → 落地"。

本篇把画面这件事做完了，但一个数都没算——帧耗、叠加的边际成本、自写一个小效果的完整链路，全部留给第十篇。两篇不许混口径，这是本系列一直的纪律。

附录 A · 本篇全部读数一览

下面这张表是本篇所有数字的汇总，每一行都能重跑脚本或重看归档文件复现（出处列在最后一列）。其中本机读数一律取自随篇归档的运行日志与探针截图，不由人手抄。

相关链接与参考资料

1. ReShade 官方 Add-on / API 文档：https://reshade.me/docs/
2. ReShade 6.7 发布说明（本机所用的 6.7.x 系列）：https://reshade.me/releases/10207-6-7
3. ReShade 发布列表（6.8 已出，写稿时需注明版本）：https://reshade.me/releases
4. 官方主页（含"不要分发二进制与着色器文件"的原文）：https://static.reshade.me/index.html
5. ReShade.ini 设置文档（[DEPTH] 段）：https://reshade.me/forum/general-discussion/9075-documentation-of-reshade-ini-settings
6. 官方性能问答（逐类效果开销区间；作者说明 GPU 受限）：https://reshade.me/forum/general-discussion/3129-how-does-reshade-affect-performance
7. 深度附加组件开销的来源（crosire 原帖）：https://reshade.me/forum/troubleshooting/8685-performances-question-about-reshade-performance-need-some-explanations
8. 官方排障帖（网络活动与在线游戏禁用深度）：https://reshade.me/forum/troubleshooting/3293-common-issues-and-their-solutions
9. DisplayDepth.fx 的官方说明：https://reshade.me/forum/shader-discussion/4810-about-the-changes-in-displaythird-fx
10. 官方的分屏对比做法：https://reshade.me/forum/shader-suggestions/1568-about-depthbuffer
11. 官方分发规则：https://reshade.me/forum/general-discussion/771-distribution-regulations
12. ReShade Add-on 文档索引：https://crosire.github.io/reshade-docs/index.html
13. reshade 命名空间参考：https://crosire.github.io/reshade-docs/namespacereshade.html
14. 效果包清单（list 分支，第八篇逐行现读过）：https://raw.githubusercontent.com/crosire/reshade-shaders/list/EffectPackages.ini
15. 附加组件清单：https://raw.githubusercontent.com/crosire/reshade-shaders/list/Addons.ini
16. 社区踩坑帖：仅用三个轻量效果却"帧率几近腰斩"：https://reshade.me/forum/troubleshooting/2570-reshade-nearly-halving-framerate
17. 社区踩坑帖：卡顿元凶是深度附加组件：https://reshade.me/forum/troubleshooting/8990-reshade-stutters-in-ac-valhalla
18. 社区基线对照（已加载未启用 → 帧数不变）：https://reshade.me/forum/general-discussion/64-reshades-performance
19. 环境光遮蔽效果的官方发布帖（采样数与帧率对照）：https://reshade.me/forum/shader-presentation/1874-marty-mcfly-s-ambient-obscurance-mxao-with-il
20. 抗锯齿效果的帧时横评（毫秒口径）：https://reshade.me/forum/shader-discussion/9619-looking-for-extremely-fast-antialiasing-shaders
21. 基准对比方法论（同场景、同设置、只改一个变量）：https://hone.gg/blog/compare-fps-benchmarks
22. 锐化类的画质与性能横评（TechSpot）：https://www.techspot.com/review/1884-amd-ris-vs-nvidia-freestyle-vs-reshade/
23. 按效果类型的开销分级（问答页）：https://flyawaysimulation.com/ask/answers/reshade-fps-msfs-2020-2024/
24. 色差的定义与典型形态：https://en.wikipedia.org/wiki/Chromatic_aberration
25. 色调映射：https://en.wikipedia.org/wiki/Tone_mapping
26. 景深（光学）：https://en.wikipedia.org/wiki/Depth_of_field
27. 荫罩（CRT 的彩色像素结构）：https://en.wikipedia.org/wiki/Shadow_mask

外部素材来源：Wikimedia Commons（Category:Depth of field、Category:Chromatic aberration、Category:Tone mapping、Category:Cathode ray tubes），逐条署名与许可见 image-credits.json。

本篇的合规与许可声明（沿用本站既有格式）：

• 本文只使用自有开源 demo 作为实验靶子，未使用任何商业游戏；
• 本文不提供、也不随文分发任何二进制文件与着色器文件，不转载任何第三方 .fx 源码；
• 本文不包含任何绕过深度限制、绕过网络检测、绕过反作弊的步骤；
• 外部图片均来自 Wikimedia Commons，逐条署名与许可随篇归档于 image-credits.json；
• "逐效果对比"仅描述本机在特定窗口、特定场景下的观察结果，不代表任何硬件或软件的通用性能结论。

下篇预告

下一篇（第十篇）进入"算账"：把这一篇留下的三组差值逐条量出来——注入层自身的常驻开销、单效果的开销、叠加的边际开销；并自己写一个小 .fx（一个 uniform 加两个 pass），把"从源码到画面"这条链路走完一遍。

这一篇讲的是"装上之后长什么样"；下一篇讲的是这一切值不值。

写在最后

好了，说到最后。这一篇是系列里第一次真的把一个效果链装到一个进程上。做它的时候有两个判断值得记下来。

第一个是先做探针，再做效果。如果一上来就挑好看的强调色效果，那这一篇会变成一组漂亮的截图墙——而深度取不到这件事会一直藏在某张图的角落里。先花一章把深度的"有 / 没有"变成二值判据，后面每一章才站得住。

第二个是宁可留一格不满意。色差那一格，最对位的实物照片许可不允许采用，最后只能退到一张许可可用、需要目视复核的候选。这一格没有凑——它照实写进了正文：真实色差的可自由转载样本，在公共图库里确实很薄。

如果这一篇只留下一句话，我希望是这句："开与不开差多少"这个问题，答案不在截图里，在你固定了哪几个变量里。

如果你正好也要在自己的程序上"装一手"，希望能对大家有所帮助——先把口径定下来（哪几档、固定什么），再看画面；这比一上来就换显卡、或者照着别人"掉了一半帧"的结论焦虑，都管用得多。
