为什么透明是光追的"利润黑洞"

在前面的十一篇里，我们花了大量篇幅讨论加速结构的构建与压缩、降噪器的时域复用、ReSTIR 的采样策略、光线预算的分配。这些话题有一个共同的前提：光线打到一个不透明表面，反弹一次或几次，然后返回相机。但真实场景里充斥着不满足这个假设的物体——玻璃窗、水面、树叶、火焰、雾气、皮肤。它们要么让光线穿过（透明/半透明），要么让光线在介质内部散射（体积），要么让光线进入表面下方后再渗出来（次表面散射）。

这些效果在光栅管线里已经有成熟的近似方案——alpha blending、froxel volumetric fog、屏幕空间 SSS blur。问题是，当我们把光线追踪引入混合管线后，这些效果突然变成了"利润黑洞"：每像素需要的光线数成倍增加，而视觉收益却呈非线性递减。一位 UE 开发者在论坛上反馈，光追半透明在 Stat GPU 里显示约 8ms UE Forum，几乎吃掉了一帧 16.6ms 预算的一半。NVIDIA 在 Indiana Jones 中的实测数据更直观：alpha 测试对象（植被、铁丝网）的光追 GPU 时间从 7.90ms 降到 3.58ms，靠的是 Opacity Micromap 硬件加速 NVIDIA Indiana Jones Blog——也就是说，在 OMM 出现之前，仅"叶子上的透明"一项就花掉了将近 8ms。

这张图把两组数据放在一起：左边是 UE Forum 开发者反馈的光追半透明代价（约 8ms），右边是 NVIDIA 在 Indiana Jones 中用 OMM 优化前后的 alpha 测试对象 GPU 时间（7.90ms → 3.58ms）。两组数据指向同一个事实——透明效果在光追管线里的代价远超直觉。

问题的根源在于：不透明表面只需要一条光线就能确定像素颜色，而透明效果需要光线穿过表面继续前进，每穿过一层就多一次 BVH 遍历、多一次着色器调用。如果场景中有 N 层半透明表面，光线追踪在最坏情况下需要 N 倍的计算量。体积渲染更极端：沿光线方向每一步采样都需要积分消光和散射，一个 128 步的 ray march 相当于 128 次 BVH 遍历的开销。用公式表达：

$$ \text{Cost}_{\text{transparent}} = N \times \text{Cost}_{\text{opaque}}, \quad \text{Cost}_{\text{volume}} = M_{\text{step}} \times \text{Cost}_{\text{opaque}} $$

其中 $N$ 是透明层数，$M_{\text{step}}$ 是 ray march 步数。当 $N = 8$、$M_{\text{step}} = 128$ 时，透明和体积的代价分别是不透明表面的 8 倍和 128 倍。

// 不透明：1 条光线 → 1 次 BVH 遍历 → 1 次着色
traceRay(scene, ray); // 1x

// 透明（8 层）：最坏 8 条光线 → 8 次遍历 → 8 次着色
for (int layer = 0; layer < N; ++layer)
    traceRay(scene, ray); // 8x

// 体积（128 步）：128 次采样 → 128 次密度查询 + 光照
for (int step = 0; step < 128; ++step)
    integrate(sample(scene, ray, step)); // 128x

说白了，这些效果之所以"最难盈利"，是因为它们打破了光追管线的基本假设——"一条光线 = 一次 BVH 遍历 = 一次着色"。透明让一条光线变成 N 条，体积让一条光线变成 128 次采样，SSS 让一条光线变成 16-64 次反弹。而每多一次遍历、每多一次采样，都需要从光线预算里扣钱。

OK，言归正传。下面我们从透明渲染的基础工具箱出发，逐层拆解光追管线下这些效果为什么"最难盈利"，以及业界目前给出的工程解法。和前面的篇章一样，每条结论都会落到"代价换到了哪里"——显存、带宽、CPU、还是画质。

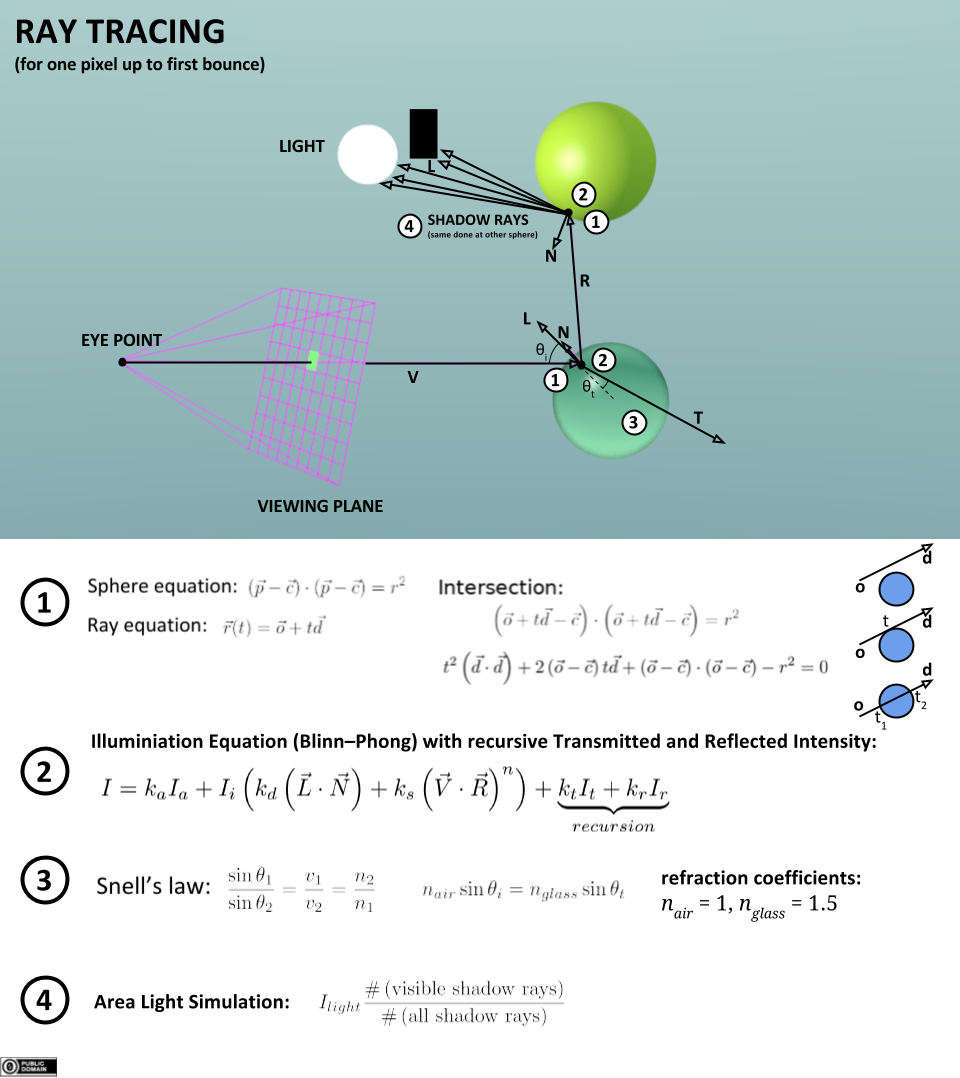

这张图展示了光线追踪的基本原理——从相机出发的射线穿过像素网格，在场景中与物体相交并反弹。对于不透明表面，一条光线打到表面就返回了；但对于透明表面，光线需要穿过表面继续前进，这就是"利润黑洞"的起点。

在深入光追之前，先把光栅化时代的透明工具箱摊开看——理解了它们的局限，才能理解光追为何被寄予厚望。

一、透明渲染的基础工具箱

1.1 Alpha 合成与混合操作符

透明渲染的核心是 alpha 合成（Alpha Compositing）——把半透明前景与不透明背景混合成最终像素颜色。这个操作由两个基础操作符组成：OVER 和 UNDER。

OVER 操作符（back-to-front）：先画背景，再从后往前逐层叠加前景。对于前景色 $C_f$ 和 alpha 值 $\alpha_f$，背景色 $C_b$：

$$ C_{out} = C_f \cdot \alpha_f + C_b \cdot (1 - \alpha_f) $$

其中： - $C_{out}$ 是合成后的输出颜色。 - $C_f$ 是前景色，$\alpha_f$ 是前景的不透明度（1.0 = 完全不透明，0.0 = 完全透明）。 - $C_b$ 是背景色，$(1 - \alpha_f)$ 是背景的透过率。

UNDER 操作符（front-to-back）：从前往后画，先画前景再叠加背景。公式形式相同，但累积方式不同——UNDER 在遍历完所有层后做一次合成，而非每层都做。

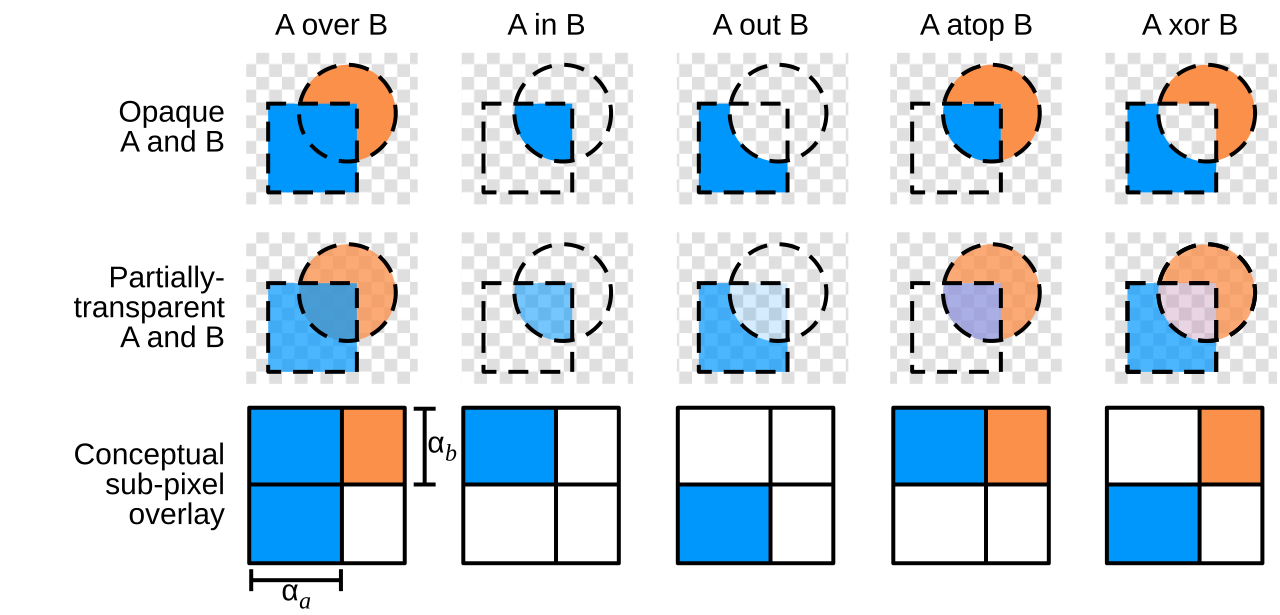

上图是 Wikimedia Commons 上的 alpha 合成示意 Alpha Compositing，展示了 OVER 操作符的混合过程：前景色的 alpha 决定了它对最终像素的贡献比例，剩余部分由背景色填充。这个看似简单的公式有一个致命的工程约束——它是顺序依赖的。

顺序依赖性是透明渲染一切麻烦的起点，下面进入顺序依赖性的分析。

1.2 顺序依赖性问题

OVER 操作符要求严格按从后到前的顺序绘制。如果顺序错了，结果就错了——半透明红色画在半透明绿色前面，和绿色画在红色前面，出来的颜色不同。这就是"顺序依赖性"（Order Dependence）。

在光栅化管线里，这个问题用两步解决：先用 Z-pre-pass 排好不透明物体的深度，再对半透明物体按距离排序后绘制。但排序是 O(N log N) 的 CPU 操作，而且当半透明物体互相穿插时（比如两个交叠的玻璃杯），任何排序都无法保证正确。这就是为什么业界花了二十年研究顺序无关透明（OIT）——我们稍后在第二节展开。

流程图对比了两种操作符的执行路径。OVER 在每一层都做一次混合（读写颜色缓冲），UNDER 则在前向遍历时累积颜色和透射率，最后一次合成。UNDER 的优势在于可以做"提前剔除"（Early Termination）——当累积的 alpha 达到 1.0 时，后面的层不再贡献，可以跳过。这个优化在植被渲染中非常有效——一排树叶中，前几层就把 alpha 累积到接近 1，后面被遮挡的叶子直接跳过。

好了，顺序依赖性的根源清楚了，下面进入工程优化环节。

1.3 Pre-multiplied alpha 与 DISCARD 优化

NVIDIA 的透明渲染指南 NVIDIA Transparency 介绍了两个常用的工程优化：

预乘 alpha（Pre-multiplied Alpha）：在纹理加载时就把 RGB 通道乘以 alpha，这样 OVER 公式简化为 $C_{out} = C_f + C_b \cdot (1 - \alpha_f)$，省去运行时一次乘法。更重要的是，预乘 alpha 天然支持 additive blending（$\alpha = 0$ 时颜色仍有贡献），适合粒子效果。

DISCARD 优化：在像素着色器中用 discard（HLSL）或 clip()（GLSL）丢弃 alpha 低于阈值的片元。这样虽然破坏了深度缓冲的早裁剪（Early-Z），但避免了半透明混合对不透明物体的干扰。在光栅管线里，alpha test 就是 DISCARD 的标准实现——纹理 alpha < 0.5 的像素直接丢弃，按不透明物体处理。

典型的 alpha test 着色器代码如下：

//-----------------------------------【Alpha Test (HLSL)】---------------------------------------
// 描述：光栅化管线中的alpha test，低于阈值的片元被丢弃
//------------------------------------------------------------------------------------------
//【1】采样baseColor纹理
//【2】提取alpha通道
//【3】alpha < 阈值 → discard，该片元不写入帧缓冲
//【4】alpha >= 阈值 → 继续正常着色
float4 baseColor = baseColorTexture.Sample(sampler, uv);
//【2】
if (baseColor.a < alphaCutoff) {
    //【3】
    discard;
}
//【4】继续不透明着色管线

下面对这段代码特别说明：discard 会禁用 Early-Z 优化——GPU 无法在该像素上做深度提前裁剪，因为着色器需要执行后才知道片元是否被丢弃。这是光栅化 alpha test 的隐性代价。在光追管线中，对应的机制是 any-hit shader——我们在第三节详细展开。

NVIDIA 的透明渲染指南还介绍了两个更高级的优化方案：

Reduced Rate Blending（半分辨率混合）：把半透明物体渲染到半分辨率缓冲，再 upscale 回全分辨率。代价是半透明边缘的画质损失（边缘像素只有一半的采样密度），但带宽节省 75%。在 4K 分辨率下这个优化尤其有效——半透明通常是大面积低频效果（雾、玻璃），半分辨率的画质损失几乎不可见。

Transmittance Thresholding：当累积透射率 $T$ 低于某个阈值（如 0.01）时，后续层的贡献可以忽略不计——因为 $T = 0.01$ 意味着只有 1% 的背景光能透过，再加更多层也不会有明显差异。这个优化在植被渲染中非常有效——前几层树叶就累积到 $T < 0.01$，后面的叶子直接跳过。

好了，基础工具箱就介绍到这里。下面进入 OIT 方案谱系——这是理解光追透明为什么"难盈利"的背景知识。

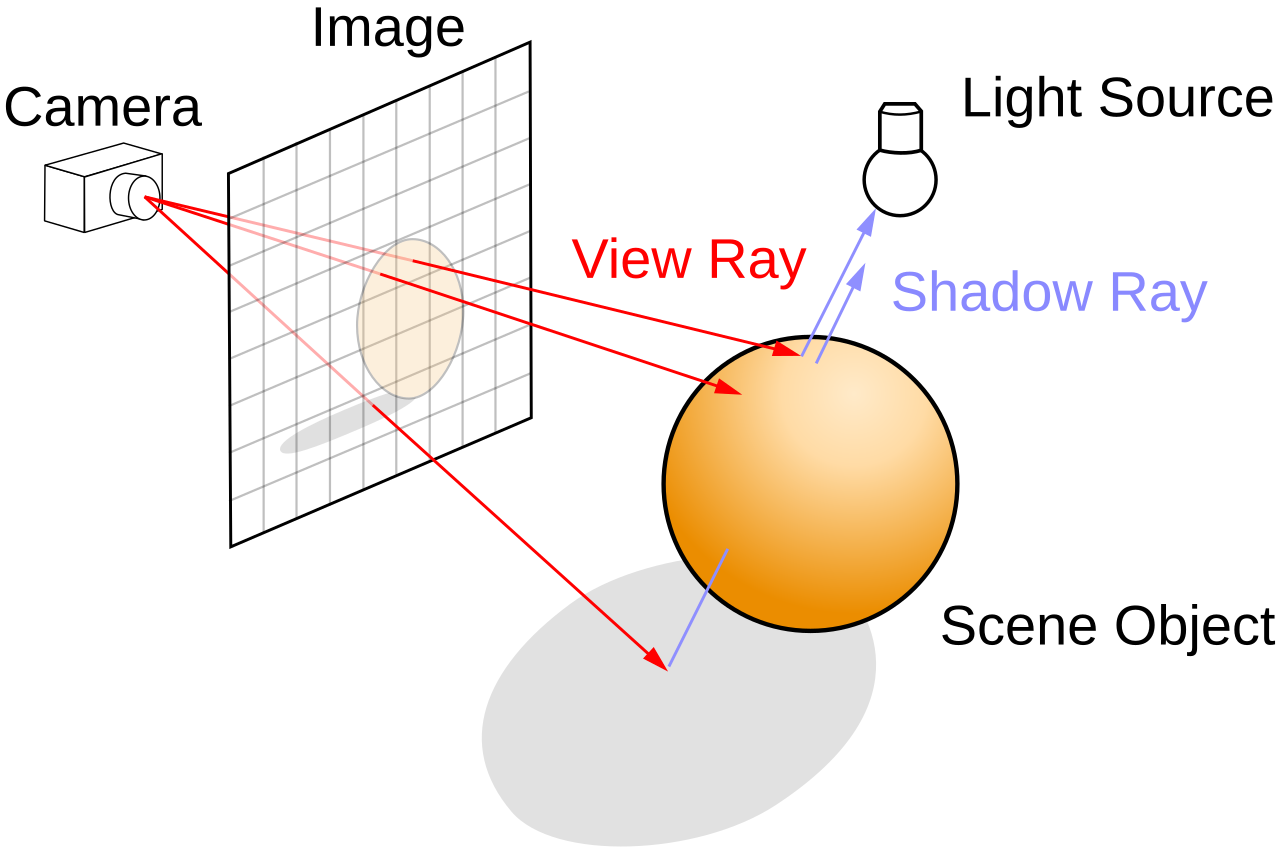

上面是 Wikimedia Commons 上经典的光线追踪示意图 Ray Trace Diagram。光追管线的优势在于：它天然处理反射和折射——光线碰到透明表面后可以分裂成反射光线和折射光线，递归追踪。但这也意味着每层透明表面都引入分支，光线数量指数级增长。

光追虽好，但光栅化时代积累的 OIT 方案谱系依然是实时渲染的主力——先看看这些方案的天花板在哪里。

二、光栅化 OIT 方案谱系

2.1 为什么需要顺序无关透明

顺序依赖性是光栅化半透明渲染的根本痛点。当场景中有大量半透明物体互相穿插时，CPU 排序既不正确也不高效。顺序无关透明（Order-Independent Transparency，OIT）的目标是：无论绘制顺序如何，结果都正确。

OIT 方案可以分为两大类：精确方案（结果与顺序无关且物理正确）和近似方案（结果与顺序无关但有误差）。AVBOIT 在 SIGGRAPH 2025 AVBOIT SIG2025 的课程中对所有方案做了系统梳理，下面我们按这个分类逐一拆解。

OIT 的发展脉络本身就反映了实时渲染"在精度和性能之间反复拉锯"的历史。2001 年 Everitt 提出深度剥离时，GPU 还没有 MRT（Multiple Render Targets）支持，每层需要一个完整的 pass。2010 年前后 A-buffer 方案在 GDC 上被多次讨论，但内存不可预测的问题始终没有好的工程解。2013 年 McGuire 和 Bavoil 发表 WBOIT，第一次把 OIT 的代价压到 1.2x 以内——这是一个里程碑，因为它让 OIT 在 60fps 预算下变得可用。2014 年 MLAB 把内存固定化，2017 年 Moment-based OIT 用信号处理的思路把精度和内存的权衡空间又扩大了一档。这条演进线的方向很清晰：从"精确但贵"走向"近似但便宜"，每一步近似都在赌"人眼看不出差异"。

这张图展示了 alpha blending 的基本效果：两个半透明三角形叠加时，颜色根据 alpha 值混合。这正是 OIT 要解决的问题——如果绘制顺序改变，叠加结果也会不同。OIT 的目标就是消除这种顺序依赖。

先从精确方案看起，理解了"贵在哪里"，才能体会后面近似方案的价值。

2.2 精确方案：深度剥离与 A-buffer

深度剥离（Depth Peeling）[Everitt 2001]：每"剥"一层，记录该层所有像素的最小深度，下一遍只画比这层更远的像素。N 层半透明需要 N 个 pass，每个 pass 一次全屏渲染。性能开销是 $O(N \times \text{fragment count})$，在 1080p 下 8 层剥离就是 8 次全屏绘制。

深度剥离的核心公式是逐层最小深度选择：

$$ d_i(p) = \min \{ d(p') : d(p') > d_{i-1}(p) \} $$

其中： - $d_i(p)$ 是像素 $p$ 在第 $i$ 层的深度。 - $d_{i-1}(p)$ 是上一层的深度，作为本轮的深度下界。 - 每层只保留比上一层更远的最近片元。

深度剥离的伪代码如下：

//-----------------------------------【Depth Peeling】---------------------------------------
// 描述：N层深度剥离，每层剥去最前表面
//------------------------------------------------------------------------------------------
//【1】第0层：正常渲染，记录最小深度
//【2】第i层：只渲染深度 > d_{i-1} 的片元，记录最小深度
//【3】合成：按back-to-front顺序混合N层颜色
//【1】
renderScene(depthBuffer_0);
//【2】
for (int i = 1; i < N; ++i) {
    setDepthTest(GREATER_THAN, depthBuffer_{i-1});
    renderScene(depthBuffer_i);
}
//【3】
compositeLayers(colorBuffer_0..N);

下面对这段代码特别说明：深度剥离的 pass 数与层数线性增长——8 层透明需要 9 次 full-screen rendering pass。完整实现见 LucidRaster 2024 论文的 Section 4。

示意图展示了深度剥离的迭代过程：每个 pass 先读上一层的深度缓冲，只渲染比上一层更远的片元，同时写本层的深度。N 层半透明需要 N+1 个 pass（N 个剥离 pass + 1 个合成 pass）。深度剥离的问题是 pass 数与层数线性增长——8 层透明就要 9 次全屏渲染，在 4K 分辨率下几乎不可用。

A-buffer / K-buffer：用每个像素一个链表存储所有半透明片元，最后按深度排序合成。问题是内存不可预测——一个像素可能叠了 50 层树叶，另一个像素只有 1 层。LucidRaster 论文 LucidRaster 2024 给出的实测数据是：4 层 MLAB（一种内存受限的 A-buffer 变体）比硬件 alpha blending 慢 4.75 倍。

2.3 近似方案：Weighted Blended OIT

Weighted Blended OIT（WBOIT）McGuire & Bavoil 2013, JCGT：通过修改合成操作符使其与顺序无关。核心思想是用一个随深度递减的权重函数对颜色加权，再用加法混合累积。单个 geometry pass 即可完成，无需排序。

WBOIT 的权重函数定义如下：

$$ w(z, \alpha) = \frac{\alpha}{\max(\epsilon, \alpha) \cdot (z_0 + z_1 \cdot z)} $$

其中： - $z$ 是片元的线性深度（view-space distance）。 - $\alpha$ 是片元的不透明度。 - $z_0$ 和 $z_1$ 是可调参数，控制近处和远处片元的权重衰减速度。 - $\epsilon$ 是防止除零的小常数（通常取 0.00001）。

图中是 WBOIT 的 MRT 流程。它需要 3 个 Render Target：RT0 存 $C \cdot w(\alpha, z)$（颜色乘权重），RT1 存 $\alpha \cdot w(\alpha, z)$（alpha 乘权重），RT2 存透射率累积 $\prod (1 - \alpha_i)$。最后在合成 pass 中用加法混合的结果除以权重和，得到近似正确的混合颜色。WBOIT 的关键是所有 RT 都用加法混合（GL_BLEND_FUNC 设为 additive），因此绘制顺序无关。

WBOIT 的代价是"近似正确"——它无法处理颜色突变（比如半透明红绿色交替），但对于烟雾、玻璃等渐变场景效果足够好。McGuire 在原始论文中报告：比硬件 alpha blending 仅慢约 20%。

不同着色器的渲染成本差异巨大：不透明金属只需一次 BRDF 求值，玻璃需要折射+反射+色散，肥皂泡需要薄膜干涉。OIT 方案的选择直接决定了这些着色器能否正确叠加——WBOIT 能处理烟雾但无法正确渲染玻璃叠玻璃，精确 OIT 可以但代价是 10 倍。依然是先来看看性能数据的横向对比，再继续展开近似方案。

2.4 性能横向对比

LucidRaster 论文给出了目前最完整的 OIT 方案性能基准数据：

柱状图把六种方案的相对耗时可视化。数据来源是 LucidRaster 论文的性能基准表，测试平台为 1080p 分辨率。关键结论：WBOIT 是唯一代价低于 1.2x 的方案，而精确 OIT 的代价是 alpha blending 的 10 倍。这意味着在 60fps 预算下，精确 OIT 几乎不可用——16.6ms 的帧预算里，仅透明渲染就要吃掉 5-8ms。

MLAB（Multi-Layer Alpha Blending）[Salvi & Vaidyanathan 2014]：对 A-buffer 做内存受限的改进——固定存储 K 层片元（通常 2-4 层），当超过 K 层时用一个"合并"操作把最远的两层混合成一层。这牺牲了精度（合并引入误差），但换来了可预测的内存（每像素 K 层 × 片元大小）。LucidRaster 的数据显示 MLAB 2 层比 alpha blending 慢 2.78 倍，4 层慢 4.75 倍——代价随层数线性增长。

Moment-based OIT[Münstermann et al. 2017]：用前 M 阶矩（通常 4 阶或 6 阶）近似透射率函数 $T(z)$，而不是逐层存储。矩展开是信号处理中的经典技巧——用有限个矩恢复一个分布函数的近似。4 矩方案的代价是 2.64 倍 alpha blending，介于 MLAB-2 和 MLAB-4 之间，但精度不同——矩方案在平滑透射率变化时表现好，在突变场景（如半透明棋盘格）下会出现颜色泄漏。

矩方案的核心数学原理如下。定义归一化深度 $z \in [0,1]$，透射率函数 $T(z)$ 描述在深度 $z$ 处的累积透射率。Moment-based OIT 存储前 $M$ 阶矩：

$$ b_k = \int_0^1 z^k \cdot (-T'(z)) \, dz, \quad k = 0, 1, \ldots, M-1 $$

其中 $-T'(z)$ 是透射率的负导数，物理含义是"在深度 $z$ 处被消光的概率密度"。$b_0$ 恰好等于 $1 - T(1)$（总消光比例）。在 GPU 实现中，每像素存储 $M$ 个 float（4 矩方案 = 16 bytes），用 additive blending 累积——因此也是顺序无关的。

重建透射率时，4 矩方案使用 Chebyshev 多项式构造一个分段常数近似 $\tilde{T}(z)$。关键公式是求解一个 $M/2$ 次的多项式，使其在透射率为 0 和 1 之间取值。具体地，4 矩方案需要解一个二次方程来找到透射率从 1 降到 0 的两个"过渡点"：

//-----------------------------------【Moment-based OIT Resolve】-----------------------------
// 描述：从4个矩重建透射率函数T(z)，做最终合成
//----------------------------------------------------------------------------------------------
//【1】从G-buffer读取4个矩 b0, b1, b2, b3
//【2】计算归一化矩和功率矩
//【3】解二次方程找到两个过渡点 z0, z1
//【4】用过渡点构造分段常数透射率近似
//【5】合成颜色：sum(C_i * alpha_i * T(z_i)) + T(1) * backgroundColor
//【1】
float4 moments = momentsTexture.Load(pixel);
float b0 = moments.x, b1 = moments.y, b2 = moments.z, b3 = moments.w;
//【2】
float2 z = solvePolynomial(b0, b1, b2, b3); // 解二次方程
//【3】
float T_at_z0 = computeTransmittance(z.x, moments);
float T_at_z1 = computeTransmittance(z.y, moments);
//【4】
float T_final = 1.0 - b0; // b0 = 1 - T(1)
//【5】
float3 finalColor = accumulatedColor * T_at_z0 + backgroundColor * T_final;

下面对这段代码特别说明：solvePolynomial 是矩方案的核心——它从 4 个矩反推出透射率函数的形状。Münstermann 等人的原始论文给出了基于 Chebyshev 多项式的闭式解，避免了迭代求解。4 矩方案在大多数场景下的误差小于 5%，但在高对比度半透明边界处会出现"颜色泄漏"（color bleeding）——相邻像素的矩差异导致重建的透射率在边界处振荡。6 矩方案可以缓解这个问题，但代价从 2.64x 升到 3.5x。

AVBOIT 课程进一步给出了 transmittance integral 的数学公式：

$$ T = \prod_{i=1}^{N} (1 - \alpha_i) $$

其中 $T$ 是累积透射率，$\alpha_i$ 是第 $i$ 层的不透明度。精确 OIT 需要逐层计算这个连乘，而近似方案用不同的策略压缩这个计算——WBOIT 用加权平均，MLAB 限制层数，Moment-based 用矩展开。核心结论是：Weighted Blended 方案的误差在高对比度场景下不可忽视，但在游戏场景中通常可以接受。

换句话说，光栅 OIT 的方案谱系已经相当成熟，从 1.17x 代价的 WBOIT 到 10x 代价的精确 OIT，开发者可以根据帧预算选择合适的精度档位。但问题来了——当光追管线接管后，这些光栅 OIT 方案还能用吗？答案是：能用，但光追引入了新的透明处理路径，而且代价更高。正餐开始，下面进入光追管线的透明处理。

三、光追透明的三种路径

3.1 路径 A：any-hit shader 做 alpha test

光追管线中最自然的透明处理方式是利用 any-hit shader。在 Vulkan/D3D12 光追管线中，光线与三角形相交时，RT Core 会调用 any-hit shader 来决定是否接受这次命中。对于 alpha 测试纹理（如树叶），着色器采样纹理 alpha，低于阈值则调用 ignoreHitAndProceed()（Vulkan）或 AcceptHitAndEndSearch() 的反面——继续遍历 BVH 找下一个三角形。

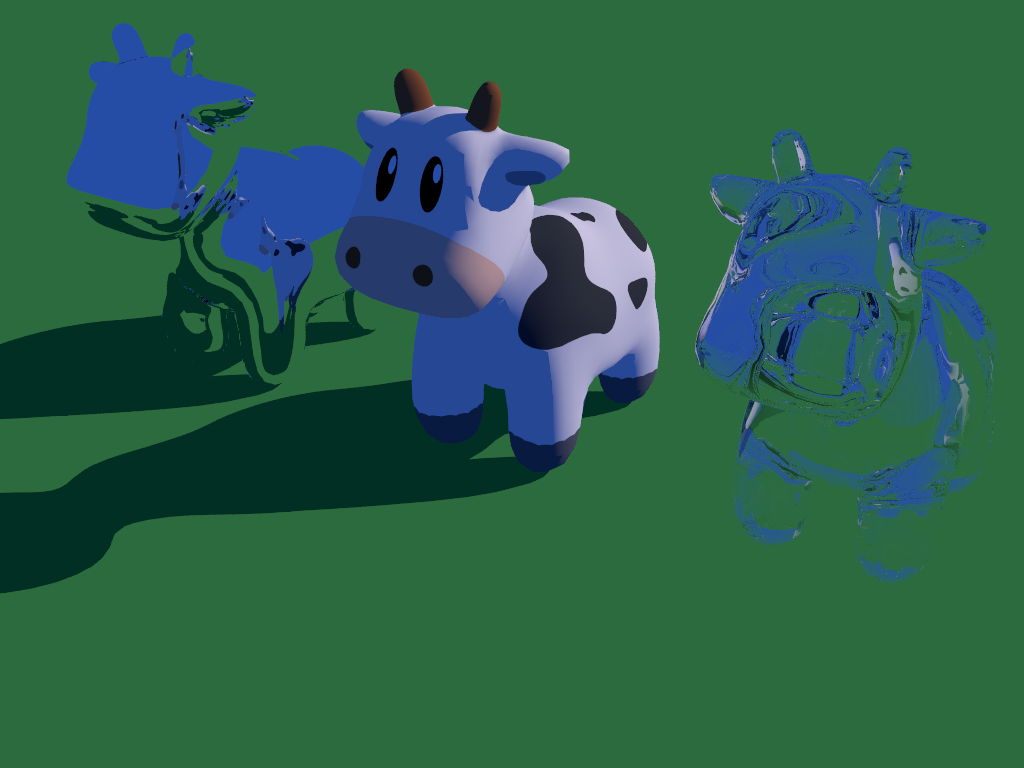

这张图展示了基础光线追踪对透明物体的渲染效果：玻璃牛的折射和反射都准确，但可以看到透明物体后面没有焦散，阴影也是硬阴影——这正是"基础光追透明"的典型表现。任何比这更复杂的效果（多层透明、体积散射）都需要额外光线。

Khronos 官方 Vulkan 教程 Vulkan Shadow Transparency 给出了核心代码：

//-----------------------------------【Alpha Test Any-Hit】---------------------------------------
// 描述：光追管线中的alpha test，低于阈值的片元被忽略
//------------------------------------------------------------------------------------------
//【1】从实例查找表获取纹理索引
//【2】采样baseColor alpha
//【3】alpha < 阈值 → 忽略命中，继续遍历BVH
//【4】alpha >= 阈值 → 接受命中，进入closest-hit
hitObjectAVS main(inout hitInfoAVS hitInfo) {
    //【1】获取纹理索引
    uint textureIdx = instanceTextureIndex[hitInfo.instanceID];
    //【2】采样alpha
    float alpha = texture(baseColorTextures[textureIdx],
                          hitInfo.barycentricCoords.xy).a;
    //【3】低于阈值则忽略
    if (alpha < alphaCutoff) {
        ignoreHitAVS();
        return;
    }
    //【4】接受命中 → 继续进入closest-hit shader
}

下面对这段代码特别说明：ignoreHitAVS() 不会终止光线遍历，而是告诉 RT Core"这次命中不算，继续找下一个"。这意味着每碰到一片透明的叶子，RT Core 都要继续遍历 BVH——如果场景中有 50 层叶子叠在一起，光线需要遍历 50 次 any-hit shader 才能找到一个不透明命中。完整源码和编译说明见 Vulkan Ray Query。

流程图展示了 any-hit shader 的执行路径。关键代价点在于：每次 ignoreHit 都触发一次 BVH 继续遍历，而不是像光栅 alpha test 那样在光栅化阶段就丢弃片元。在植被密集的场景中，这种"遍历-测试-继续遍历"的循环会导致 BVH 遍历时间成倍增长。

Interplay of Light 博客 Interplay of Light 2023 的实测数据证实了这一点：在 RTX 3080 笔记本上，1080p 分辨率下光栅化 MLAB 4 片段耗时 2.02ms，而光追 MLAB 更贵——因为光追方案需要从 TLAS 顶部重新遍历 BVH 来找下一层透明表面。

这里有一个关键的架构差异值得展开。光栅化管线的透明渲染是"像素级"的——GPU 的光栅化器逐像素处理半透明片元，排序和混合都在 ROP（Render Output Unit）层面完成，带宽开销可预测。光追管线的透明渲染则是"光线级"的——每条光线在 BVH 中独立遍历，碰到透明三角形后需要决定"穿过还是反弹"，这个决策发生在 ray traversal 的内循环里。问题在于，BVH 的遍历是一个 stack-based 的过程，每次 ignoreHit 都意味着"从当前节点继续向下遍历"，而不是像光栅化那样直接丢弃片元。在极端情况下（一片密集植被中 50+ 层叶子叠在一起），一条光线可能在 BVH 中遍历数百个节点，每个节点都触发一次 any-hit shader 调用——这种"遍历-调用-继续遍历"的循环是 OMM 出现前光追植被性能灾难的根本原因。

路径 A 的问题是"逐次遍历太贵"，那能不能在着色器里自己做 OIT？这就是路径 B。

3.2 路径 B：closest-hit 逐次追踪实现 OIT

另一种方案是在 closest-hit shader 中手动实现 OIT：光线命中透明表面后，在着色器内发射一条新光线继续追踪，把结果累积到 per-pixel linked list 中。这本质上是在 GPU 着色器里做递归光线追踪。

问题是 DXR 不支持 BVH 距离排序遍历——你无法预先知道哪层透明表面最近。Interplay of Light 博客的初版方案就是每次从 TLAS 顶部遍历，效率极低。改进方案使用 any-hit shader 处理所有交叉点，配合 per-pixel linked list 存储结果，但性能依然不理想。

对比表从四个维度比较了光追透明和光栅 OIT 的代价。光追透明的优势是正确处理折射和反射（光栅 OIT 做不到），代价是光线数随透明层数线性增长。在 4 层透明表面的场景中，光追方案的 GPU 时间约为光栅 WBOIT 的 5-8 倍。

这张图展示了路径 B 的理想效果：光线在玻璃内部多次反弹（追踪深度 9），正确折射并形成焦散花纹。但要达到这个效果，每条光线需要递归追踪 9 层——在实时渲染中，这意味着每像素 9 条以上的光线，远超帧预算。

说白了，路径 B 的根本问题是递归——每次命中透明表面后发射新光线，光线数量按层数指数增长。如果限制最大递归深度（比如 3 层），又会导致深层透明表面被忽略，视觉上表现为"透明物体后面是黑的"。

Khronos 官方还提供了 ray query 方案 Vulkan Ray Query，在传统光栅化着色器内发射光线来处理透明效果。ray query 的优势是不需要完整的光追管线（no-hit/miss/closest-hit/any-hit 着色器），可以在像素着色器或计算着色器中按需发射。alpha masking 通过控制哪些候选交叉点被 commit 实现：允许 non-opaque 候选，对每个候选三角形计算 UV、采样 baseColor alpha、仅当 alpha >= alphaCutoff 时 accept。这相当于把光追的 any-hit 逻辑搬进了光栅化管线，代价是每条 ray query 的遍历开销仍然随透明层数线性增长。

3.3 路径 C：Opacity Micromap 硬件加速

NVIDIA Ada Lovelace 架构（RTX 40 系列）引入了 Opacity Micromap（OMM）Engine NVIDIA Ada Whitepaper，这是目前最有希望的"透明加速"硬件方案。

这张真实照片展示了 OMM 要解决的挑战：玻璃杯中每一根茶袋的光线路径都不同，折射角度随玻璃曲率变化，桌面上的焦散花纹是光线经过多次折射后汇聚的结果。如果用 alpha test 处理这种几何体，每个像素的 alpha 值在不同位置变化剧烈——这正是 OMM 预烘焙不透明度信息的用武之地。

OMM 的核心思想是：预先将三角形的不透明度信息烘焙到 GPU 加速结构中。具体来说，把每个三角形细分为微三角形（micro-triangle）网格，每个微三角形有一个 opacity 状态。Vulkan 官方教程 Vulkan OMM 详细介绍了 VK_KHR_opacity_micromap 扩展的使用方法。

示意图展示了 OMM 的细分过程。一个原始三角形被细分为多个微三角形（subdivision level 越高，细分越细），每个微三角形预先计算好不透明度状态。这样 RT Core 在遍历时不需要调用 any-hit shader 来逐个测试——它直接查 OMM 表，跳过标记为 transparent 的微三角形，只对标记为 unknown 的才调用 any-hit shader。

Vulkan 规范 Vulkan Ray Traversal 定义了三种 OMM 特殊索引值：

• VK_OPACITY_MICROMAP_SPECIAL_INDEX_FULLY_TRANSPARENT_KHR：完全透明，RT Core 直接跳过，不调用 any-hit shader
• VK_OPACITY_MICROMAP_SPECIAL_INDEX_FULLY_OPAQUE_KHR：完全不透明，RT Core 直接接受命中
• VK_OPACITY_MICROMAP_SPECIAL_INDEX_FULLY_UNKNOWN_TRANSPARENT_KHR：状态未知，需要调用 any-hit shader 判定

OMM 的加速效率可以用以下公式估算：

$$ \text{加速比} = \frac{1}{1 - p_{\text{opaque}} - p_{\text{transparent}}} $$

其中： - $p_{\text{opaque}}$ 是微三角形中被预分类为 opaque 的比例。 - $p_{\text{transparent}}$ 是被预分类为 transparent 的比例。 - 剩余 $1 - p_{\text{opaque}} - p_{\text{transparent}}$ 是 unknown 比例，需要回退到 any-hit shader。

公式说明：当 80% 的微三角形被预分类（opaque + transparent），只有 20% 回退到 any-hit shader，加速比为 5 倍——这与 Indiana Jones 实测的 2.2 倍加速在同一量级（实际加速比还受 BVH 遍历其他开销的限制）。

图中是 OMM 状态机的处理路径。关键收益在于 transparent 和 opaque 两种状态——它们完全绕过了 any-hit shader，RT Core 直接做决策。只有 unknown 状态才回退到传统的 any-hit shader 路径。在实际植被场景中，大部分微三角形可以被预分类为 opaque 或 transparent，只有边缘过渡区是 unknown。

OMM baking 的核心代码思路如下（基于 Microsoft D3D12 OMM 库 Microsoft D3D12 OMM）：

//-----------------------------------【OMM Baking】---------------------------------------
// 描述：在CPU/GPU上预烘焙opacity micromap数据
//------------------------------------------------------------------------------------------
//【1】对每个三角形，采样alpha纹理
//【2】按subdivision level细分微三角形
//【3】每个微三角形分类为opaque/transparent/unknown
//【4】将OMM数据附加到BLAS
//【1】
for (auto& tri : triangles) {
    //【2】
    for (int microTri = 0; microTri < microTriCount; ++microTri) {
        float alpha = sampleAlpha(tri, microTriUV);
        //【3】
        if (alpha > 0.5f + threshold)
            state = OMM_OPAQUE;
        else if (alpha < 0.5f - threshold)
            state = OMM_TRANSPARENT;
        else
            state = OMM_UNKNOWN;
    }
}
//【4】 AttachOMMToBLAS(blas, ommData);

下面对这段代码特别说明：threshold 参数控制 unknown 区域的宽度——阈值越大，unknown 区域越窄（更多微三角形被明确分类），但误分类风险也越高。NVIDIA 推荐从 0.1 开始调参，在植被场景中通常能覆盖 80% 以上的微三角形。完整 baking 库和示例见 Microsoft D3D12 OMM。

3.4 OMM 实测性能数据

NVIDIA 在 Indiana Jones 中的实测给出了目前最有说服力的 OMM 性能数据：

• 测试平台：GeForce RTX 5080
• 测试对象：alpha 测试几何体（植被、铁丝网、粒子）
• 不使用 OMM：GPU 时间 7.90ms
• 使用 OMM：GPU 时间 3.58ms
• 性能提升：2.2 倍加速，节省 4.32ms

柱状图直接对比了 OMM 开启前后的 GPU 时间。4.32ms 的节省在一个 16.6ms 的帧预算里是决定性的——它意味着从"透明效果吃掉一半帧预算"变成"透明效果只占五分之一"。

同一篇博客还报告了 BLAS 压缩的效果：将动态植被模型的 BLAS 压缩后，所有 BLAS 所需 VRAM 从 1027MB 降低。这对显存预算紧张的场景（尤其是 8GB 显存的 RTX 4060 级别显卡）意义重大。NVIDIA Ada 架构白皮书进一步指出，OMM Engine 和 DMM Engine（Displaced Micro-Mesh）配合，后者提供最高 10 倍 BVH 构建速度和 20 倍存储减少——我们在第五篇讨论过 DMM 对加速结构的影响，这里不重复。还有一个数据点：Indiana Jones 的 OMM baking 在构建时离线完成，运行时开销几乎为零。对于动态植被（风吹树叶导致 alpha mask 变化），NVIDIA 建议用低分辨率 OMM 重新烘焙而非全量重建，这个增量更新路径正是 Mega Geometry 技术要解决的问题。

好了，光追透明的三种路径就讲完了。下面进入体积渲染——另一个"利润黑洞"。

四、体积渲染在光追管线中的代价

4.1 参与介质的物理基础

体积渲染处理的不是表面，而是参与介质（Participating Medium）——雾、烟、云、大气。光在介质中传播时发生四种相互作用：

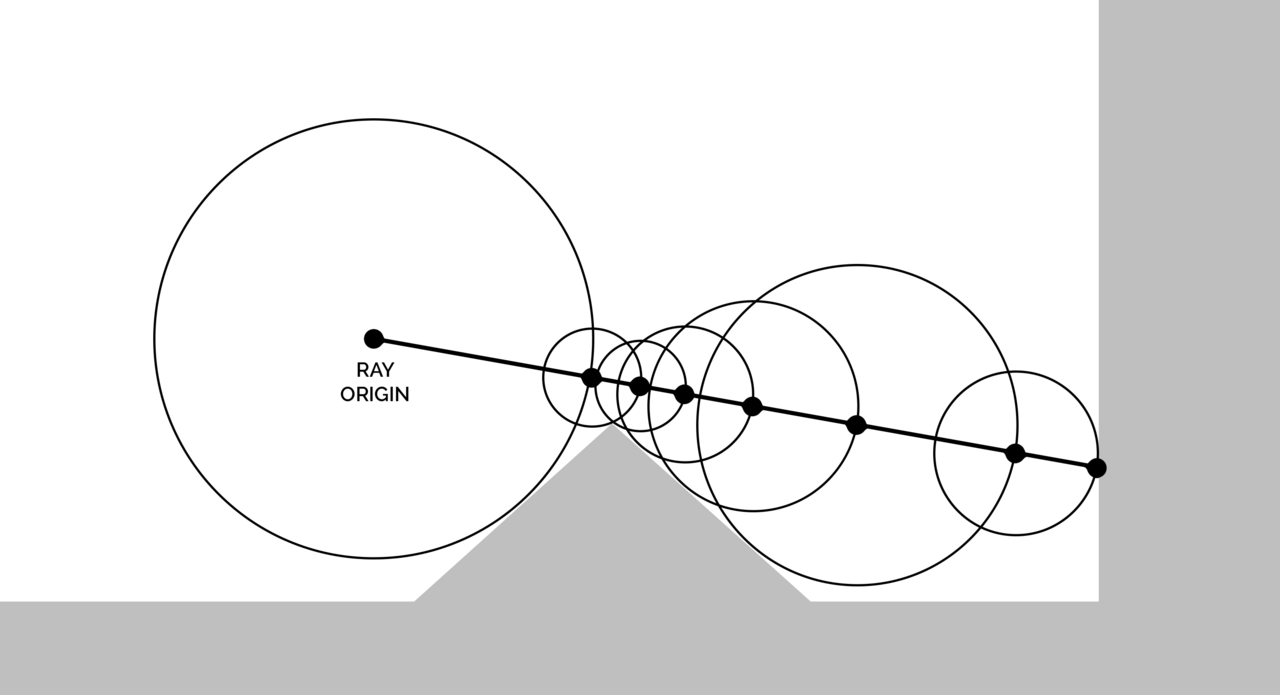

这张图展示了 ray marching 的核心思想——沿光线方向逐步前进，每一步采样介质的密度和光照。体积渲染的 ray marching 与此类似，但每步采样的是消光系数和散射系数，而不是到表面的距离。

• 吸收（Absorption）：光被介质吸收，能量转化为热。吸收系数 $\sigma_a$ 表示单位距离的吸收概率。
• 外散射（Out-scattering）：光被介质粒子偏转方向，离开光线路径。散射系数 $\sigma_s$ 表示单位距离的散射概率。
• 消光（Extinction）：吸收加外散射的总效果。$\sigma_t = \sigma_a + \sigma_s$。
• 内散射（In-scattering）：来自其他方向的光被散射进入光线路径。由相位函数 $p(\omega_i, \omega_o)$ 描述方向分布。

体积渲染方程的核心是光线穿过距离 $d$ 后的透射率（Transmittance）：

$$ T(d) = e^{-\int_0^d \sigma_t(s) \, ds} $$

其中： - $T(d)$ 是光线穿过距离 $d$ 后未被消光的比例。 - $\sigma_t(s)$ 是位置 $s$ 处的消光系数。 - 积分路径沿光线方向。

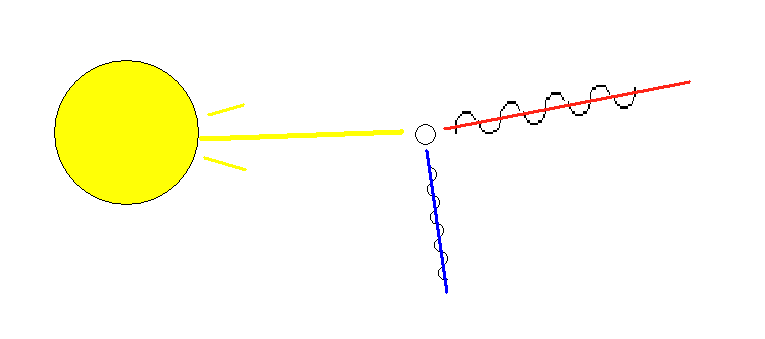

光路示意图展示了参与介质中的四种物理过程。关键量是光学厚度（Optical Depth）$\tau = \int_0^d \sigma_t(s) ds$，它决定了透射率 $T = e^{-\tau}$。Frostbite 引擎在 SIGGRAPH 2016 Frostbite 2016 的演讲中给出了完整的参与介质渲染框架，包括天空查找表参数化、云的噪声生成、多散射近似等。Smolder SIGGRAPH 2026 进一步指出：体积雾与透明度面临相同问题——都需要处理光在介质中的透射与散射，但目前引擎的雾透射率只应用于透明层而非反过来，两者的集成仍需解决。

相位函数 $p(\omega_i, \omega_o)$ 描述了光被散射后方向分布的概率密度。实时渲染中最常用的是 Henyey-Greenstein（HG）相位函数：

$$ p(\theta) = \frac{1 - g^2}{4\pi (1 + g^2 - 2g\cos\theta)^{3/2}} $$

其中 $g \in [-1, 1]$ 是不对称因子（anisotropy parameter）。$g = 0$ 表示各向同性散射（光均匀散射到所有方向），$g > 0$ 表示前向散射（光倾向于沿原方向继续传播），$g < 0$ 表示后向散射。大气雾气的典型 $g$ 值约 0.5-0.8（强前向散射），皮肤内部散射的 $g$ 值约 0.9-0.95。HG 相位函数的优势是只需一个参数 $g$ 就能控制整个方向分布——但 Smolder 在 SIGGRAPH 2026 指出，真实的体积雾需要入射辐射度的完整球面积分，如果不用各向同性相位函数（$g = 0$）就必须在运行时做积分，代价非常高。这就是为什么很多引擎在体积雾中用 $g = 0$ 近似——牺牲方向精度换取积分简化。

物理基础讲清楚了，下面进入工程实现——ray marching 和 froxel grid 两条路线。

4.2 Ray Marching 与 Froxel Grid

体积渲染有两种主流实现路径：

Ray Marching：从相机沿像素方向逐步前进，每一步采样介质密度并积分消光与散射。Scratchapixel 教程 Scratchapixel 指出，ray marching 曾是生产渲染软件的事实标准，现已逐步被 delta tracking 方法取代。但在实时渲染中，ray march 仍是主流——因为它的步数可控、易于 GPU 并行化。

ray marching 的离散积分公式如下：

$$ L_{out} = \sum_{i=0}^{N-1} T_i \cdot \sigma_s(x_i) \cdot L_{in}(x_i) \cdot \Delta x + T_N \cdot L_{background} $$

其中： - $T_i = e^{-\sum_{j=0}^{i-1} \sigma_t(x_j) \Delta x}$ 是从相机到第 $i$ 步的累积透射率。 - $\sigma_s(x_i)$ 是第 $i$ 步的散射系数。 - $L_{in}(x_i)$ 是第 $i$ 步位置的入射光亮度（需要阴影光线计算）。 - $\Delta x$ 是步长，$N$ 是步数。

ray marching 的核心循环伪代码如下：

//-----------------------------------【Ray Marching】---------------------------------------
// 描述：沿光线方向逐步积分消光与散射
//------------------------------------------------------------------------------------------
//【1】初始化累积透射率和输出颜色
//【2】每步采样密度场、计算消光、累积散射
//【3】根据透射率衰减背景光
//【1】
float T = 1.0;           // 累积透射率
float3 L_out = 0;        // 输出辐射度
//【2】
for (int i = 0; i < N; ++i) {
    float3 pos = rayOrigin + rayDir * (i * stepSize);
    float density = sampleDensity3D(pos);
    float sigma_t = density * extinctionCoeff;
    float sigma_s = density * scatterCoeff;
    // 累积散射光（需要阴影光线计算入射光）
    float3 L_in = computeLighting(pos);
    L_out += T * sigma_s * L_in * stepSize;
    // 更新透射率
    T *= exp(-sigma_t * stepSize);
    if (T < 0.01) break; // 透射率阈值提前剔除
}
//【3】
L_out += T * backgroundColor;

下面对这段代码特别说明：computeLighting(pos) 是最昂贵的部分——它需要为每个步进位置发射阴影光线来计算光照。如果场景中有动态光源，这部分的开销会随步数和光源数线性增长。完整实现参考 Scratchapixel 教程。

图中是 ray marching 的步进示意。每一步需要采样 3D 纹理（密度场）、计算光照（包括阴影光线）、积分消光。128 步的 ray march 意味着 128 次纹理采样和 128 次光照计算——如果每步都要发射阴影光线，就还需要 128 条额外的 BVH 遍历。这比一次不透明命中贵 100 倍以上。

医学 CT 体积渲染是 ray marching 最早的成功应用：每条光线穿过 3D 标量场（CT 密度数据），沿路径采样并按转移函数映射为颜色和不透明度。实时游戏中的体积雾采用完全相同的积分框架，只是把 CT 密度换成雾密度场——但游戏场景的体素数远大于医学数据，且需要每帧更新。

Froxel Grid：Frostbite 引擎推广的方案，将相机视锥对齐切分为 3D 体素网格（Froxel = Frustum + Voxel），每帧填充密度、散射和透射率，然后前向到后向积分。

图中是 froxel grid 的示意。它的优势是分辨率固定（不随分辨率线性增长），且可以用计算着色器批量处理。Euclidean Dreams 博客 Euclidean Dreams 给出了完整的 froxel volume 实现：相机对齐 3D 网格存储密度、散射和透射率，每帧填充体积→光照→前向到后向积分→合成到场景。Volumetric Lighting Explained Game Developers 进一步指出，Frostbite 的统一体积渲染系统支持多重散射近似、阴影传播和时间复用，但主要挑战是内存和更新策略。

froxel grid 的前向到后向积分是整个流程的核心。与 ray marching 沿像素方向步进不同，froxel 沿相机 Z 轴逐层积分，每一层内的 X-Y 平面并行处理。伪代码如下：

//-----------------------------------【Froxel Grid Integration】------------------------------
// 描述：沿相机Z轴逐层积分froxel grid，计算每个像素的体积雾颜色与透射率
//----------------------------------------------------------------------------------------------
//【1】将相机视锥切分为 3D froxel 网格（如 160×90×64）
//【2】计算着色器：填充每个 froxel 的密度、散射系数、消光系数
//【3】光照 pass：为每个 froxel 计算入射光照（含阴影）
//【4】积分 pass：沿 Z 轴前向到后向积分透射率和散射
//【5】合成 pass：将体积雾叠加到不透明场景
//【2】
void fillFroxel(uint3 froxelIdx) {
    float3 worldPos = froxelToWorld(froxelIdx);
    float density = sampleNoise3D(worldPos);
    froxelDensity[froxelIdx] = density * densityScale;
    froxelExtinction[froxelIdx] = density * extinctionCoeff;
    froxelScattering[froxelIdx] = density * scatterCoeff;
}
//【3】
void lightFroxel(uint3 froxelIdx) {
    float3 worldPos = froxelToWorld(froxelIdx);
    float3 L = 0;
    for (int i = 0; i < numLights; ++i) {
        float shadowAttenuation = sampleShadowMap(i, worldPos);
        L += lightColor[i] * shadowAttenuation * lightIntensity[i];
    }
    froxelInscattering[froxelIdx] = froxelScattering[froxelIdx] * L;
}
//【4】
void integrateFroxel(uint2 pixelIdx) {
    float T = 1.0;
    float3 L_vol = 0;
    for (int z = 0; z < numFroxelSlices; ++z) {
        float sigma_t = froxelExtinction[pixelIdx, z];
        float3 L_in = froxelInscattering[pixelIdx, z];
        L_vol += T * L_in * froxelSliceThickness;
        T *= exp(-sigma_t * froxelSliceThickness);
        if (T < 0.01) break;
    }
    volumetricColor[pixelIdx] = float4(L_vol, T);
}

下面对这段代码特别说明：froxel 积分和 ray marching 的关键区别在于，froxel 的步数固定（如 64 层），不随分辨率变化——4K 和 1080p 用同样大小的 froxel grid，只是合成时采样方式不同。froxel 的典型配置是 160×90×64（约 92 万个体素），总内存约 8-12MB（每体素存密度+散射+消光+光照，共 4 个 float）。光照 pass（步骤 3）是最昂贵的部分——每个体素都要对所有光源做阴影查询，这正是 Frostbite 用级联阴影贴图（CSM）和体素化光照来加速的原因。时间复用把光照 pass 的更新分摊到 4 帧，等效步数提升 4 倍——这意味着 64 层 froxel 可以达到等效 256 步 ray march 的画质。

依然是先来看合成顺序问题——这是体积渲染在工程取舍上的核心难题。

4.3 体积雾与透明层的合成顺序

体积渲染和透明渲染在管线末端都面临同一个问题：它们都需要和不透明场景合成，且合成顺序影响结果。

Frostbite 的方案是先渲染不透明场景，然后做体积雾积分，最后叠加半透明层。但 Smolder 指出：体积雾的透射率应该应用于透明层（雾应该在透明物体前面），而不是反过来（透明物体在雾前面）。目前大多数引擎的做法是"先体积雾、后透明层"——这在物理上是近似的，因为雾和透明物体的正确合成需要知道透明物体后面的雾密度分布，而这在实时管线中几乎不可能精确计算。

流程图标注了合成顺序和近似代价。关键权衡是：如果把体积雾放在透明层后面（先透明、后雾），雾会错误地遮挡透明物体后面的内容；如果把体积雾放在前面（先雾、后透明），透明物体看起来像"浮在雾上面"而非"浸在雾里"。两种方案都有可见的 artifacts，业界没有完美解。Frostbite 在 Siggraph 2015 的演讲中承认了这个近似——他们的做法是先体积雾后透明层，并在透明着色器里手动采样 froxel 的透射率来做"雾穿透"补偿。这虽然不物理正确，但在大多数场景下视觉差异很小，而性能收益（不需要二次体积积分）非常显著。

Smolder 在 SIGGRAPH 2026 的演讲中提到一个关键洞察：体积雾需要入射辐射度的完整球面积分，如果不使用各向同性相位函数就必须在运行时做。双重 raymarch pass（矩生成 + 散射解析）太昂贵，透明和雾的集成仍需解决。这从侧面说明，体积雾的"正确做法"在实时预算下目前不可行——所有引擎都在用不同方式的近似来回避这个完整积分。

说到近似，froxel 方案还有一个重要的工程优化：时间复用（Temporal Reprojection）。Frostbite 和 Unity 的体积雾都使用了时间复用——每帧只更新 froxel grid 的一部分（比如 1/4），其余部分从上一帧重投影获得。这相当于把 4 帧的采样量分摊到 4 帧里完成，等效步数提升 4 倍。但时间复用有一个我们在第六篇讨论过的老问题——鬼影（Ghosting）。当场景中体积效果快速变化时（比如爆炸产生的烟雾扩散），重投影的旧数据会导致拖尾。Frostbite 用指数衰减加权混合新旧数据来缓解，但无法完全消除。这个权衡在体积雾上比在 GI 上更敏感——因为雾的变化速度通常比间接光快。

换言之，体积渲染在实时管线里几乎处处是近似：ray march 步数砍半、froxel 分辨率降低、时间复用分摊、各向同性相位函数简化。每一步近似都省了算力，也丢了画质——但业界的一致判断是：这些画质损失在动态场景中几乎不可见，而算力省下来分给反射和 GI 的收益更大。

体积渲染讲完了，下面进入透明渲染家族的第三个"利润黑洞"——次表面散射。

五、次表面散射的混合管线处理

5.1 BSSRDF 与扩散剖面

次表面散射（Subsurface Scattering，SSS）描述的是光进入半透明材质表面、在内部散射后从邻近点出射的现象。皮肤、大理石、蜡烛、玉石都是典型的 SSS 材质。GPU Gems GPU Gems Ch16 指出，SSS 会柔化整体光照效果，使光照从一个区域渗透到相邻区域，皮肤散射还会导致朝红色的色偏。

从数学上讲，SSS 用 BSSRDF（Bidirectional Scattering Surface Reflectance Distribution Function）描述——它是 BRDF 的推广。BRDF 只关心"光从方向 $\omega_i$ 入射、从方向 $\omega_o$ 出射"的反射比例，而 BSSRDF 还需要考虑入射点和出射点之间的距离 $||x_i - x_o||$：

这张图说明了 BSSRDF 的核心——光不是在同一个点反射，而是进入表面后在介质内部多次散射，最终从附近的另一个点渗出。入射点和出射点之间的距离决定了扩散剖面的形状。

$$ S(x_i, \omega_i; x_o, \omega_o) $$

扩散剖面（Diffusion Profile）是预计算的 BSSRDF 类型——它假设光在介质内部经历了多次散射后呈高斯衰减分布，用一个或多个高斯函数的叠加来近似 $S$ 关于 $r = ||x_i - x_o||$ 的径向分布：

$$ R(r) = \sum_{i=1}^{K} w_i \cdot \frac{1}{2\pi\sigma_i^2} \cdot e^{-\frac{r^2}{2\sigma_i^2}} $$

其中： - $R(r)$ 是扩散剖面，描述距离 $r$ 处的出射光强度。 - $K$ 是高斯核数量（通常 3-6 个）。 - $w_i$ 和 $\sigma_i$ 是第 $i$ 个高斯核的权重和标准差，由材质参数（散射系数、吸收系数、折射率）预计算。 - $r$ 是入射点与出射点之间的表面距离。

示意图展示了 BSSRDF 的光路：光从 $x_i$ 进入表面，在内部经历多次散射后从 $x_o$ 出射。扩散剖面 $R(r)$ 描述了出射光强度随 $r = ||x_i - x_o||$ 的衰减——$r$ 越大，光在内部传播的路径越长，衰减越多。不同材质的扩散剖面不同：皮肤的散射距离约 1-3mm，大理石约 5-10mm，蜡烛约 2-5mm。

下面是 Wikimedia Commons 上的几张 SSS 相关图示，帮助大家直观理解 SSS 的视觉效果：

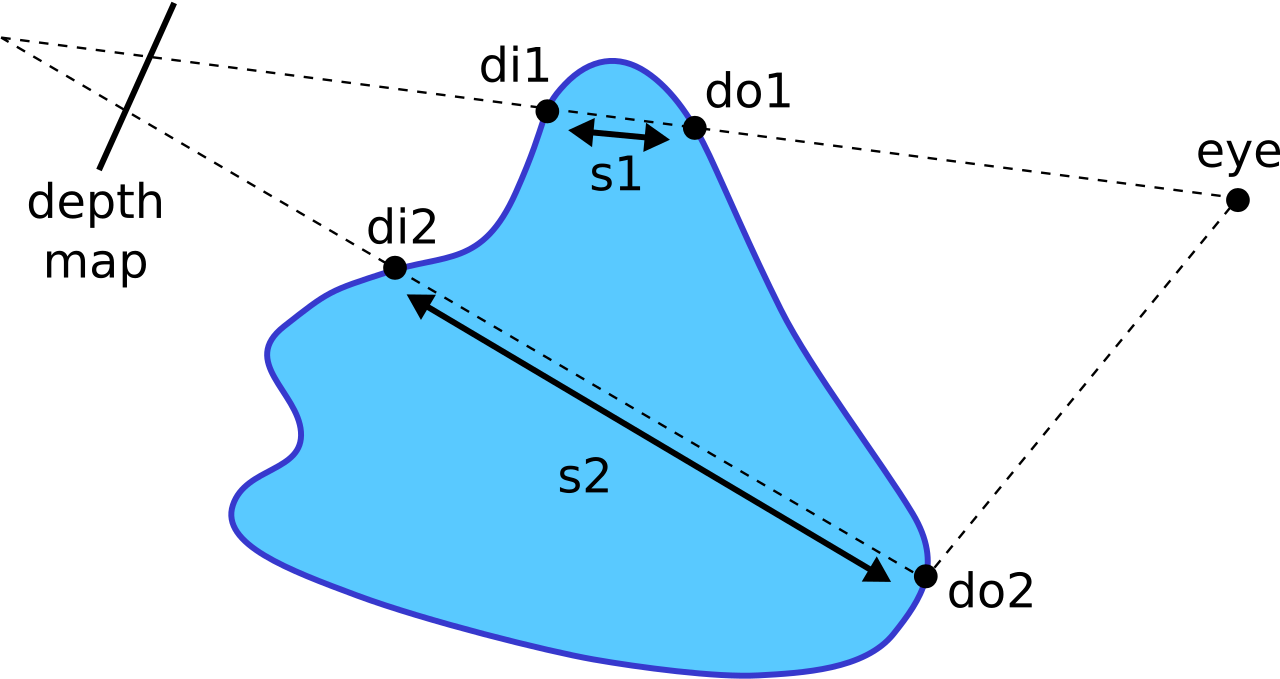

这张示意图来自 Wikimedia Commons（Public Domain）SSS Depth Map，展示了 SSS 的深度估算方法——光在介质内部的传播深度决定了散射范围。

这张照片 Skin SSS 展示了真实的皮肤 SSS 效果——手指间透出的红光就是光在皮肤内部散射后从另一侧出射的结果。注意红色色调偏移——GPU Gems 指出，皮肤的散射会导致朝红色的色偏，因为红色光在皮肤组织中的穿透深度比绿色和蓝色更深。

不同材质的次表面散射参数差异很大。下表列出了几种常见 SSS 材质的物理参数：

表中的数据来自 Jensen 等人的 BSSRDF 测量论文和 GPU Gems 的汇总。关键观察是：散射距离（大致等于 $1/\sigma_t$）决定了"光能传多远"——皮肤的散射距离只有 1-3mm，所以屏幕空间模糊半径可以很小（几像素）；牛奶的散射距离 8-15mm，在屏幕上需要大半径模糊。散射距离越长，路径追踪的方差越大、需要的采样数越多——这就是 SSS"越透明越难"的物理根源。

有了物理基础，下面进入实时近似方案的讨论。

5.2 屏幕空间 SSS 近似

NVIDIA GPU Gems 介绍了实时 SSS 的多种近似方法，其中最实用的是屏幕空间模糊（Screen-Space Blur）。这个方案的核心思想是：把 BSSRDF 的空间扩散近似为屏幕空间的高斯模糊，用扩散剖面控制模糊半径和权重。这个方案的优势在于不需要额外渲染 pass，只需要在屏幕空间做后处理。

1. 正常渲染漫反射颜色（不考虑 SSS）
2. 根据扩散剖面，在屏幕空间对颜色做高斯模糊
3. 把模糊后的颜色叠加回原始颜色

Burley 在 SIGGRAPH 2018 Burley 2018 提出了归一化扩散模型，用单一参数控制散射范围，比多高斯叠加更简洁。Unity HDRP 和 UE5 都采用了类似的屏幕空间方案。

图中是屏幕空间 SSS 的流程。它的优势是性能可控（一次全屏模糊），劣势是丢失了视角依赖性——从侧面看皮肤时，SSS 的散射距离应该在屏幕上变长，但屏幕空间方案无法感知这一点。

屏幕空间 SSS 的核心着色器逻辑如下：

//-----------------------------------【Screen-Space SSS Blur】---------------------------------------
// 描述：按扩散剖面在屏幕空间做高斯模糊，近似次表面散射
//------------------------------------------------------------------------------------------
//【1】采样当前像素的漫反射颜色和深度
//【2】按扩散剖面的多个高斯核做径向模糊
//【3】根据深度调整模糊半径（远距离物体模糊半径减小）
//【4】合成原始颜色与模糊颜色
//【1】
float3 baseDiffuse = diffuseTexture.Sample(sampler, uv).rgb;
float depth = depthTexture.Sample(sampler, uv).r;
//【2】
float3 blurred = 0;
for (int i = 0; i < KERNEL_SIZE; ++i) {
    float2 offset = kernelOffsets[i] * blurRadius;
    //【3】
    float sampleDepth = depthTexture.Sample(sampler, uv + offset).r;
    float weight = weights[i] * depthWeight(depth, sampleDepth);
    blurred += diffuseTexture.Sample(sampler, uv + offset).rgb * weight;
}
//【4】
float3 result = lerp(baseDiffuse, blurred, sssIntensity);

下面对这段代码特别说明：depthWeight 函数根据当前像素和采样像素的深度差调整权重——如果深度差过大（说明采样点不属于同一表面），权重降低，避免跨物体模糊。blurRadius 由材质的 SSS 参数控制——皮肤的散射距离短（约 1-3mm），大理石的散射距离长（约 5-10mm）。完整实现见 Burley 2018。

屏幕空间方案够快但不够准，那能不能把路径追踪的精度和扩散剖面的效率结合起来？这就是混合方案的思路。

好了，屏幕空间近似讲完了，下面进入更精确的混合方案。

5.3 混合 ReSTIR 路径追踪方案

NVIDIA 在 SIGGRAPH 2025 ReSTIR SSS SIG2025 提出了一种混合方案，把路径追踪光传输与扩散剖面结合，在 Omniverse RTX 渲染器中实现实时 SSS。

方案的核心思想是：用路径追踪准确捕获零次和单次散射（光进入表面后的第一次反弹），用扩散剖面近似多次散射（光在内部经历很多次反弹后的行为）。这比纯扩散剖面方法更接近离线路径追踪的地面真值，展示效果包括石狮、大理石棋子、蜡烛、皮肤等材质。

KIT 的 ReSTIR SSS 论文 ReSTIR SSS KIT 2024 进一步将 ReSTIR 采样策略应用于次表面光传输路径。关键技术挑战是 BSSRDF 的重要性采样——采样点需要按扩散剖面分布，但 ReSTIR 的时空重用需要在 BSSRDF 域和 BRDF 域之间移动路径（shift mapping）。论文提出了 sequential shift 组合多种 shift 映射来解决跨域重用问题。

图中是混合管线的流程图。左路是路径追踪：从相机发射光线，命中 SSS 表面后发射 BSSRDF 采样光线，用 ReSTIR 做时空重用。右路是扩散剖面：根据预计算的 $R(r)$ 在屏幕空间做模糊。最后两路结果合成——路径追踪负责近距离散射的细节，扩散剖面负责远距离散射的柔和光晕。

ReSTIR SSS 的核心难题在于 shift mapping——把一个像素的 BSSRDF 采样路径"搬"到相邻像素时，两个像素的散射参数可能完全不同。KIT 论文提出了 sequential shift 策略：先用 reconnection shift 在 BRDF 域做空间重用（和标准 ReSTIR GI 一样），再用 perturbation shift 在 BSSRDF 域做局部扰动——保持散射距离和方向，只移动出射点。两种 shift 的组合通过 MIS（Multiple Importance Sampling）加权混合。论文报告的收敛速度比纯路径追踪快 4-8 倍，但 4-8 倍仍然不够——纯路径追踪需要 4096 spp 才能收敛，4-8 倍加速后仍需 512-1024 spp，远超实时预算。

这引出了一个关键的降噪问题。SSS 的噪声模式和 GI 不同——GI 的噪声是低频的空间变化，降噪器可以用大核平滑；SSS 的噪声是高频的散射斑点，降噪器如果平滑过度会丢失 SSS 的"柔光感"。NVIDIA 在 Omniverse 中用了专门的 SSS 降噪器，基于路径空间回归（path-space regression），但这是离线方案，实时版本仍在研究中。

好了，三种 SSS 方案讲完了，下面来看看 SSS 为什么也属于"最难盈利"的行列。

5.4 SSS 为什么"最难盈利"

SSS 在光追管线中的代价模式很特殊：它不像透明渲染那样需要光线穿过表面继续前进，而是需要光线进入表面后在内部"反弹"多次。每次反弹都是一次 BVH 遍历 + 着色器调用。如果用纯路径追踪做 SSS，一个像素可能需要 16-64 次路径采样才能收敛——因为 SSS 的方差极高，尤其在散射距离大的区域（如耳垂、鼻尖）。

方差高的物理原因可以用辐射度的信噪比公式解释。路径追踪的方差 $\sigma^2$ 与样本数的反比关系为 $\text{SNR} \propto \sqrt{N}$——但如果单次采样的贡献值 $f(x)$ 的方差极大（BSSRDF 在散射距离长时分布很宽），需要的 $N$ 就成倍增加。具体地，如果 BRDF 场景需要 4 spp 收敛，BSSRDF 场景的散射距离是 BRDF 的 10 倍，方差大约是 100 倍（方差与散射距离的平方成正比），需要 400 spp 才能达到同样的 SNR。这就是为什么离线渲染器的 SSS 通道通常需要几百到几千 spp。

Unity HDRP Unity HDRP 17.3 的路径追踪支持 SSS（与 HDRP 材质相同设置）和 path-traced fog（各向异性雾吸收），但官方文档承认主要缺点是噪声——随采样增加才消失。在实时预算下（每帧 16.6ms），通常只能做 1-2 spp，噪声远超可接受范围。混合方案（路径追踪 + 扩散剖面）是目前最可行的折中，但它的实现复杂度远高于屏幕空间模糊。

Burley 的归一化扩散模型 Burley 2018 用单一公式替代了多高斯叠加：

$$ R_d(r) = \frac{e^{-r/s} + e^{-r/(3s)}}{8\pi s r} $$

其中 $s$ 是材质的散射半径参数，$r$ 是入射点到出射点的距离。这个公式的好处是只需一个参数 $s$ 就能控制整个散射行为，比多高斯叠加（需要 3-6 组权重和标准差）简洁得多。Disney 的 diffuse BRDF 就是这个公式的远场近似——当 $r \to 0$ 时，$R_d$ 退化为标准漫反射项。UE5 和 Unity HDRP 都采用了类似的单参数模型，使得美术调节更直观。

依然是先来看看跨引擎对比——不同引擎如何应对 SSS 和透明效果的"利润黑洞"。

六、跨引擎方案对比

这张图展示了"理想透明渲染"的标杆——光线追踪 + 辐射度 + 光子映射的组合能正确渲染焦散、间接光照和透明阴影。但这是离线渲染，一帧需要数分钟。实时引擎的目标是在 16ms 内逼近这个效果，策略各有不同。

6.1 UE5 Lumen：跳过与降级

UE5 的 Lumen Lumen Technical Details 对透明和体积效果采取了明确的"降级"策略：

• 透明网格（Translucent）：被 distance fields 忽略，不参与 Surface Cache 和软件光追
• Masked 材质（alpha-tested）：视为 Opaque，但 alpha 值低于 50% 的网格被跳过
• 半透明反射：High Quality Translucency Reflections 选项在前层使用高质量镜面反射，其他层使用低质量的 Radiance Cache Lumen GI 5.4
• 体积雾 GI：Lumen 也解决体积雾上的全局光照，但质量较低

机核的中文解读 机核 Lumen 补充了细节：Surface Cache 对透光材质完全跳过，对 alpha-masked 材质计算表面缓存的不透明度并跳过值在 50% 以下的网格。这意味着 Lumen 的 GI 在透明场景下会"缺失"——透明的玻璃窗不会接收和传播间接光。

图中是 Lumen 透明处理流程。关键设计决策是"跳过而非处理"——Lumen 选择不把透明物体纳入 GI 计算，而不是投入大量算力去追踪透明表面的间接光。这是一个明确的工程取舍：接受透明物体上的 GI 缺失，换取其他场景的 GI 性能。Lumen Tech Blog UE5 Lumen Blog 也承认，发光材质的 GI 比手动放置光源更难解决。

UE5 选择"跳过"，那 Frostbite 呢？它走的是另一条路——统一。

6.2 Frostbite：froxel 体积雾统一渲染

Frostbite 选择了另一条路：用 froxel grid 统一处理所有体积效果（雾、云、大气透视），而不是为每种效果单独实现一套管线。云的渲染使用参与介质材质模型，支持 ambient lighting、improved scattering、multiple scattering 三层近似。

Frostbite 的设计哲学是"统一介质"——所有体积效果共享同一套 froxel 积分管线，只是密度场和散射参数不同。这降低了管线复杂度，但代价是某些效果的精度受限——比如云的细节边缘无法用低分辨率 froxel grid 精确捕捉。

UE5 跳过，Frostbite 统一，Unity 则选择了第三条路——一切交给路径追踪。

6.3 Unity HDRP：路径追踪统一

Unity HDRP 的路径追踪 Unity HDRP Path Tracing 在统一过程中计算硬/软阴影、镜面/光泽反射和折射、间接光照，同时支持 SSS 和 path-traced fog。这是"用路径追踪统一所有效果"的思路——不区分透明、体积、SSS，全部用光线追踪解决。

问题是噪声。Unity 官方文档承认路径追踪从相机发射光线，遇到反射或折射表面时递归直到到达光源，主要缺点是噪声，随采样增加消失。在实时预算下，通常只能做 1-2 spp，需要配合降噪器——但降噪器在半透明边缘和体积内部的失效模式（我们在第六篇和第七篇讨论过）恰好最严重。

三种引擎的做法看似不同，但底层的取舍逻辑惊人地一致——来看看为什么。

6.4 引擎策略的深层逻辑

三家引擎的做法虽然不同，但底层逻辑是一致的：在帧预算固定的情况下，优先保证不透明场景的画质，透明和体积效果接受降级。这不是技术不够好——而是"利润率"的理性计算。用公式表达：

$$ R_{\text{profit}} = \frac{\Delta Q_{\text{visible}}}{\Delta \text{Cost}_{\text{GPU}}} $$

其中 $R_{\text{profit}}$ 是利润率，$\Delta Q_{\text{visible}}$ 是可感知的画质增量，$\Delta \text{Cost}_{\text{GPU}}$ 是 GPU 时间增量。把 4ms 花在反射上，玩家看得到；把 4ms 花在第 5 层透明上，玩家看不到区别——前者的 $R_{\text{profit}}$ 远高于后者。

UE5 选择"跳过"是因为 Lumen 的 Surface Cache 架构天然不适合处理透明——Surface Cache 需要参数化表面来缓存间接光，而透明表面无法被正确参数化。Frostbite 选择"统一"是因为它的 froxel 管线已经为体积效果建好，顺带处理雾的成本最低。Unity 选择"路径追踪统一"是因为 HDRP 的设计哲学是一切走物理正确路线，代价是实时性能不够好。

更深层看，三种策略反映了三种不同的工程哲学。UE5 的"跳过"是实用主义——承认"做不到就不做"，把精力集中在收益最高的地方。Frostbite 的"统一介质"是系统思维——用一套管线覆盖多种效果，牺牲单点精度换取整体一致性。Unity 的"路径追踪统一"是理想主义——追求物理正确，用降噪器掩盖实时预算下的采样不足。三种哲学没有绝对优劣，但从"产品能按时发布"的角度看，UE5 的实用主义在当前硬件代际下胜出最多。

好了，三家引擎的做法拆解完毕，先来看看横向对比。

6.5 横向对比

对比表总结了三种引擎的策略差异。共性是：所有引擎都在"跳过/降级"透明和体积效果。UE5 跳过透明网格的 GI，Frostbite 用低分辨率 froxel 近似，Unity 用低 spp 路径追踪 + 降噪。没有一家引擎在实时预算下实现了"精确透明 + 精确体积 + 精确 SSS"——这从侧面验证了"最难盈利"的判断。

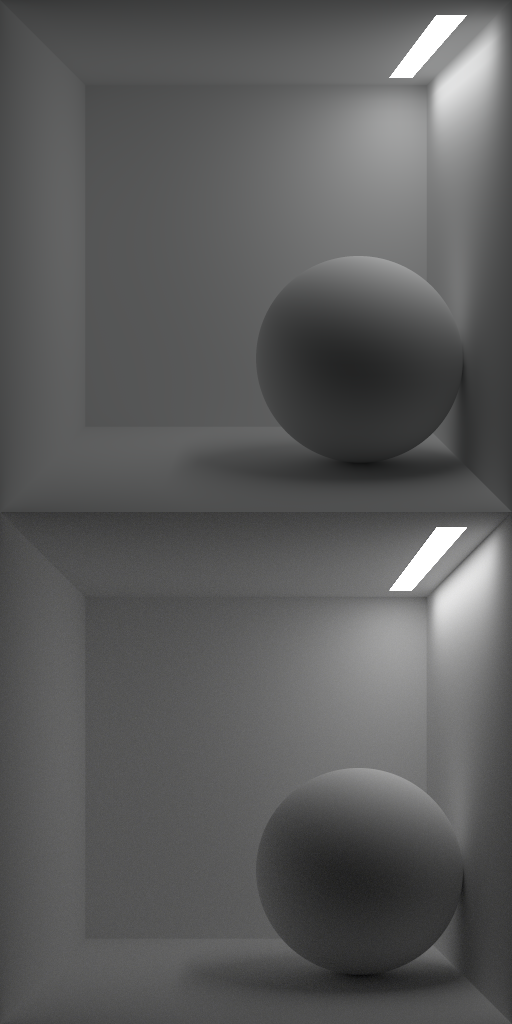

图中对比了两种全局光照方案的视觉差异。辐射度方法（上图）只处理漫反射到漫反射的传输，无法正确渲染焦散和透明折射——这正是 UE5 Lumen 的 Surface Cache 架构所采用的近似思路。路径追踪（下图）能统一处理所有光传输，但需要大量采样才能收敛——这正是 Unity HDRP 面临的噪声问题。实时引擎在透明效果上的取舍，本质上是选择"哪种近似方案能接受"。

概括来说，如果把三家引擎的做法翻译成一句话，那就是：能用光栅近似的就用光栅近似，实在要用光追的就降级处理。这不是偷懒，而是在 16.6ms 帧预算下的理性选择。

好了，对比完了三家引擎的做法，下面我们用光线预算的视角来量化"为什么这些效果最难盈利"。这个分析框架我们在 ep09《光线预算表》里已经建立过，这里把它扩展到透明、体积和 SSS 三个新维度。

七、为什么这些效果"最难盈利"

7.1 每像素光线数分析

让我们用光线预算的视角来分析为什么透明、体积和 SSS 是"利润黑洞"。在 ep09《光线预算表》中，我们讨论了反射、阴影、全局光如何分配光线预算。当时的前提是每像素 0.5-2 条光线。现在可以看到：透明效果把这个数字推高到 N（层数），体积推高到 128（步数），SSS 推高到 16-64（采样数）。

图按效果类型列出了每像素需要的光线数：

帧预算的光线分配可以用一个简单的公式估算：

$$ \text{可用光线数} = \frac{\text{帧预算}(16.6ms) - \text{不透明开销} - \text{透明开销} - \text{体积开销} - \text{SSS开销}}{\text{每条光线成本}} $$

其中每条光线的成本取决于 BVH 遍历深度和着色器复杂度。在 1080p 分辨率下，典型值约 2-5 微秒/千像素。如果透明和体积各花 3ms，SSS 花 1ms，不透明花 5ms，那么留给反射和 GI 的预算只有 4.6ms——约 1-2 条/像素的光线。

在总预算不变的情况下，这些效果必然会挤占反射和 GI 的光线份额。如果帧预算是 2 条/像素，一个 4 层透明的像素就用掉了全部预算，没有余量做反射和 GI。这就是为什么 UE5 选择跳过透明网格的 GI——不是做不到，而是做了就得从别处扣预算，而别处的预算花在反射和 GI 上利润更高。

这张图展示了散射的物理本质——不同波长的光在介质中有不同的散射行为。体积渲染的消光系数和 SSS 的扩散剖面，本质上都是对这个散射过程的数学近似。理解了散射的物理基础，就能理解为什么这些效果的代价如此之高——每一次散射都是一次独立的光线计算。

我们再来看视觉收益的曲线。先来看看代价和收益的不对称，这是理解"最难盈利"的另一半。

7.2 视觉收益的非线性

更关键的问题是：光线数增加了，视觉收益却没有线性增长。

这张图是"完美透明渲染"的标杆：光谱色散（玻璃边缘的彩色条纹）、偏振效应、全内反射都正确模拟。但每条光线需要追踪数十次反弹才能收敛——在实时渲染中，这意味着每像素数十条光线，远超帧预算。问题不在于"能不能做到"，而在于"做到之后还有多少预算留给其他效果"。

图展示了代价与收益的不对称。以透明渲染为例：

• 第 1 层透明：贡献了约 60% 的视觉差异（从"没有透明"到"有透明"）
• 第 2 层透明：贡献了约 25% 的视觉差异
• 第 3-4 层透明：贡献了约 10% 的视觉差异
• 第 5+ 层透明：贡献了约 5% 的视觉差异

但代价是线性的——每多一层透明，就多一次 BVH 遍历和 any-hit shader 调用。这意味着前 2 层透明是"高利润"的（代价低、收益高），第 3-4 层是"微利"的，第 5+ 层是"亏本"的。

体积渲染的曲线更极端：128 步 ray march 的前 32 步贡献了 80% 的视觉效果，后 96 步只贡献 20%——但代价是线性增长的。这就是为什么很多引擎用 32-64 步而非 128 步：接受 10-15% 的画质损失，换取 50-75% 的性能节省。SSS 也类似——屏幕空间模糊贡献了 80% 的视觉差异，路径追踪只多贡献 15-20%，但代价是 10 倍以上的计算量。

我们可以用一个简单的利润率公式来量化这种不对称。定义"视觉利润率"为视觉收益增量与代价增量的比值：

$$ \text{利润率}(k) = \frac{\Delta \text{Visual}(k)}{\Delta \text{Cost}(k)} $$

由于代价是线性的（$\Delta \text{Cost} = c$，常数），而视觉收益呈指数衰减（$\Delta \text{Visual}(k) \approx A \cdot e^{-\lambda k}$），利润率随层数 $k$ 指数衰减。当利润率降到 1 以下时（$\Delta \text{Visual} < \Delta \text{Cost}$），继续增加层数就是"亏本"——这就是"利润拐点"。对透明渲染，拐点大约在第 2-3 层；对体积渲染，拐点在 32 步左右；对 SSS，屏幕空间模糊本身就是拐点选择。

OK，把代价和收益放在一起看，结论就很清楚了：透明、体积、SSS 三个领域都存在"前几步高利润、后续亏本"的边际收益递减曲线。理性的工程策略是在"利润拐点"处停下——透明做到 2-3 层、体积做到 32-64 步、SSS 用屏幕空间模糊——然后把省下来的预算分给利润更高的反射和 GI。

7.3 硬件演进方向

NVIDIA Ada Lovelace 架构 NVIDIA Ada 引入了两个和透明直接相关的硬件单元：

• OMM Engine：加速 alpha 测试几何体的光追遍历，将 any-hit shader 的调用频率降低到只在 unknown 状态触发
• DMM Engine（Displaced Micro-Mesh）：提供最高 10 倍 BVH 构建速度和 20 倍 BVH 存储空间减少，间接降低透明场景的 AS 构建开销

渲染管线的每个阶段都可能成为透明效果的瓶颈：顶点着色器需要处理变形动画的 alpha、光栅化器需要处理 alpha-to-coverage、片元着色器需要处理 alpha test、输出合并阶段需要处理混合。光追管线在此基础上还增加了 BVH 遍历和 any-hit/closest-hit 着色器调用——每一次额外调用都直接消耗帧预算。

OMM Engine 解决的是"透明遍历慢"的问题，DMM Engine 解决的是"AS 构建贵"的问题。两者配合，在植被密集场景中的效果最为显著——Indiana Jones 的实测已经证明了 2.2 倍加速。

但 OMM 和 DMM 都不解决体积渲染和 SSS 的问题。体积渲染的瓶颈不在 BVH 遍历，而在每步采样的光照计算（需要阴影光线）。SSS 的瓶颈不在遍历，而在高方差导致的多采样需求。这些效果的加速需要的是"更多光线并行度"或"更智能的采样策略"——前者依赖 GPU 的总体吞吐量提升，后者依赖 ReSTIR 类算法的进步。

换句话说，硬件演进正在拉大"能盈利"和"不能盈利"效果之间的差距。OMM 让透明从"几乎不可用"变成"勉强可用"，但体积和 SSS 依然停留在"光栅近似 + 降级"的阶段。下一代 RT Core 如果能在硬件层面支持体积积分（比如硬件 ray march 加速），这个局面才可能改变。

值得关注的另一个硬件方向是 NVIDIA 的 Mega Geometry 技术 NVIDIA Mega Geometry——它允许在单帧内构建和更新大量 BLAS，对动态透明场景（如风吹植被）的 AS 更新开销有显著降低。Mega Geometry 与 OMM 配合时，OMM 数据可以增量更新而非全量重建，这对 Indiana Jones 这种植被密集场景尤其有效——植被的 alpha mask 在风中变化时，只有变化区域的微三角形需要重新分类。但这仍然只解决透明遍历和 AS 构建的问题，对体积渲染和 SSS 的核心瓶颈（光照采样和高方差）没有帮助。

基于以上分析，我们来总结工程取舍建议。依然是先来看量化的结论，再给出落地建议。

7.4 工程取舍建议

基于以上分析，我们给出以下工程取舍建议：

1. 透明渲染：优先用光栅 OIT（WBOIT 或 MLAB-2），只在需要折射/反射时用光追。OMM 在 RTX 40+ 上几乎免费，应该默认开启。NVIDIA 在 UE4 光追介绍 NVIDIA UE4 RT 中也把 Ray tracing translucency 标为 Raster translucency 的等价物，说明厂商自己也知道光追透明不是必须的。
2. 体积渲染：用 froxel grid（32-64 步），不用光追 ray march。体积雾的 GI 用 Lumen 类方案降级处理，不追求精确。
3. SSS：用屏幕空间模糊 + 扩散剖面，路径追踪只在离线或高预算场景使用。混合 ReSTIR 方案是未来方向，但当前工程成熟度不足。
4. 光线预算分配：把省下来的光线预算（不花在透明/体积/SSS 上的）分给反射和 GI——这些效果的视觉收益更高，每条光线的"利润率"更好。
5. 降噪器配合：透明和体积效果的降噪器需要特殊处理——在 alpha 边缘和体积边界禁用大核模糊，改用小核边缘感知滤波。SSS 则不需要额外降噪器——扩散剖面本身就是低通滤波。

归根结底，这套建议的核心逻辑就是"把光花在利润最高的地方"。光追不是万能的——它在硬阴影、镜面反射、GI 上有明确的画质优势（我们在 ep01 的分界线就讨论过），在透明、体积、SSS 上则代价远超收益。理性地承认这一点，把光追用在对的地方，才是混合渲染的工程智慧。

实际工程中还有一条容易踩的坑：半透明物体的排序与合批。即使使用 OIT 方案，半透明物体的 draw call 仍然需要按深度排序才能保证 WBOIT 的权重函数正确工作。如果场景中有数百个半透明粒子（如火花、碎片），排序本身的 CPU 开销不可忽视。UE5 的方案是把半透明物体分成"前景层"和"背景层"两个 batch，层间排序但层内不排序——牺牲精度换 CPU 时间。Frostbite 更进一步，用 compute shader 在 GPU 端做排序，完全消除 CPU 端的排序开销。这些工程细节在学术论文里几乎不会讨论，但在实际项目中往往是决定帧率能否稳住 60fps 的关键因素。

另一个值得关注的实践问题是半透明边缘的 MSAA 兼容性。光栅管线的 MSAA 在几何边缘采样覆盖率，但半透明物体的边缘（alpha 渐变区域）不受 MSAA 保护——因为 MSAA 只在几何覆盖率的边界做子像素采样，alpha 渐变是着色器内部的连续变化，不在 MSAA 的处理范围内。这意味着 4x MSAA 的场景里，不透明物体的边缘很干净，但半透明物体的边缘可能有锯齿。光追管线的透明处理（any-hit shader + alpha test）天然支持每子像素采样不同 alpha 值，因此在 MSAA 场景下半透明边缘更干净——这算是光追透明为数不多的"画质优势"之一，但代价是否值得取决于具体场景。

讲完了透明、体积、SSS 三大"利润黑洞"的物理基础、工程方案和引擎取舍，最后留下几个值得继续思考的问题。

八、这一章留下的问题

到这里，我们已经把光追管线下"最难盈利"的三个领域——透明、体积、SSS——拆解完毕。结论是清晰的：在当前硬件和算法水平下，这三个效果都不适合在实时预算下做精确光追，业界的一致选择是"跳过、降级、近似"。

回看本系列十二篇的脉络，我们可以把光追的"盈利地图"画出来：

• 高利润区（光追有明确画质优势、代价可控）：硬阴影（ep06-07 的降噪保证了时域稳定性）、镜面反射（ep04 的 SBT 组织）、GI（ep08 的 ReSTIR 采样）。这些效果每条光线的视觉收益高，且降噪器能有效压制方差。
• 微利区（光追有优势但代价偏高）：软阴影、光泽反射、多次反弹 GI。这些效果需要更多采样或更复杂的着色器，但视觉收益仍然可见。
• 亏损区（光追代价远超收益）：透明（N 倍 BVH 遍历）、体积（128 次采样）、SSS（16-64 次路径采样）。这些效果的每像素光线数远超帧预算允许，且降噪器在半透明边缘和体积内部失效最严重。

这个分界线不是静态的——OMM 硬件加速正在把透明从"亏损区"拉向"微利区"。如果未来的 RT Core 能在硬件层面加速体积积分或 SSS 路径采样，这些效果也可能跨越分界线。判断某个效果是否跨越了分界线，可以用一个简单的定义：

$$ \text{Profit}_{\text{RT}} = \frac{Q_{\text{RT}} - Q_{\text{raster}}}{T_{\text{RT}} - T_{\text{raster}}} $$

其中 $Q$ 是画质评分，$T$ 是 GPU 时间（ms）。当 $\text{Profit}_{\text{RT}} > 0$ 且足够大时，光追在该效果上"盈利"；当 $\text{Profit}_{\text{RT}} \leq 0$ 时，光追"亏损"。OMM 把 $T_{\text{RT}}$ 从 7.90ms 降到 3.58ms，就是在把 $\text{Profit}_{\text{RT}}$ 从负拉向正。但在当前这一代硬件上，混合渲染的理性策略依然是：光追用在高利润区，光栅负责亏损区。

// 光追盈利判定：画质增量 vs 时间增量
float profit_rt = (quality_rt - quality_raster) / (time_rt - time_raster);
if (profit_rt > threshold)
    use_ray_tracing();   // 高利润区：硬阴影、反射、GI
else
    use_rasterizer();    // 亏损区：透明、体积、SSS

NVIDIA 在 Indiana Jones 的路径追踪优化分享 NVIDIA Indiana Jones Blog 中也验证了这个分界线：OMM 把透明从亏损区拉向微利区，但体积和 SSS 仍需下一代硬件的算法突破。

还有一个容易被忽视的维度：降噪器的有效范围。我们在第六篇和第七篇讨论过 SVGF 和 ReBLUR 的工作原理，它们在纯不透明场景下的方差压制效果非常好。但降噪器的假设前提是"邻域像素的光照条件相似"——这个假设在透明边缘（alpha 突变）和体积内部（深度方向变化）都不成立。这就是为什么透明和体积效果不仅光线数贵，降噪器的辅助也打折——双重"利润压低"让这些效果更加不划算。SSS 的情况更微妙：扩散剖面本身就是一种"物理正确的模糊"，额外加降噪器反而可能过度平滑，丢失 SSS 的特征光晕。

但这个结论留下了一个更深层的问题：如果光追在透明/体积/SSS 上不划算，那光追的"盈利边界"到底在哪里？在系列开篇（ep01），我们画了一条"什么时候该从光栅切到光线"的分界线。经过十二篇的讨论，这条线已经越来越清晰——光追在硬阴影、镜面反射、GI 方面有明确的画质优势，在透明、体积、SSS 方面则代价远超收益。

还有一个实践层面的观察值得记录：在项目开发中，透明和体积效果的"降级策略"往往不是技术决策而是产品决策。美术团队希望玻璃有真实折射、雾有正确的散射、皮肤有柔软的次表面渗色——这些是画面品质的直观感知点。工程团队则在帧预算的压力下不得不降级。最终的方案通常是"分层降级"：近景的透明物体用高精度方案（WBOIT + 光追折射），中景用半精度方案（MLAB-2），远景直接跳过光追只用光栅 alpha blending。这种分层策略在 UE5 的 LOD 系统中有原生支持——Lumen 的透明处理就按距离分档，近处的高品质 translucency reflections 只在前几层启用。Frostbite 的 froxel grid 也按距离调整分辨率——近处用高分辨率 froxel，远处用低分辨率。这些工程上的"妥协艺术"才是实时渲染的日常，也是本系列反复强调的"代价换到了哪里"的具象体现。

下一篇（也是系列的最后一篇）将做两件事：一是回顾整个系列的关键取舍决策，把十二篇里散落的工程经验串成一张"混合渲染决策地图"；二是展望下一代硬件（RTX 50 系列的 Mega Geometry、Path Tracing 硬件加速）可能如何改变这条"盈利边界"。十二篇的旅程即将收束，但光追和光栅的混合之道才刚刚开始。

相关链接 - 上一篇：RT 资源的流式加载：大世界的 AS 管理 - 下一篇（预告）：混合渲染决策地图：十二篇系列总结与未来展望 - 系列总览：实时光线追踪与混合渲染

With Best Wishes.
