现代特性落地：VRS、网格着色与移动光追

站点链接：技术博客页

【移动端图形与功耗】第 6 篇 ｜ 系列共 7 篇

• 上一篇：【移动端图形与功耗】（五） 延迟着色在移动端：能做什么、不能做什么
• 下一篇（预告）：【移动端图形与功耗】（七） 测量与调优：怎么证明你真的优化了

系列文章前言

1.1 一句话点题：第六篇要算什么

上一篇交棒时留下一句话：可变速率着色（Variable Rate Shading, VRS）改的是「每像素付多少着色」，网格着色（Mesh Shader）改的是「几何怎么提交」，硬件光线追踪（hardware ray tracing）改的是「每像素算多少射线」——三种改法落在同一本账上。本篇的命题只有一句：移动端的「现代特性」不是能不能开，是开了之后有没有真的生效。

判据也只有一条：有没有破坏片上流程。说白了，这一篇不做特性介绍，只把账面收益算成能判定的结论。

1.2 原理与概念：前五篇留下的三本账

下面我们开始对账。前五篇是三个账本逐层加厚的过程：第 2 篇拆开了分块这台机器，第 3 篇把「搬多少字节」算成与分辨率无关的单位 BU，第 4 篇划出每秒付得起多少焦耳的预算线，上一篇把中间物能不能留在片上钉在一条硬线上——128 bit/像素。

这张表是本篇的起跑线：三本账各有计量单位与预算上限，而本篇要审的三个特性，恰好各自动其中一本。

先来看这个对应：VRS 动像素账，网格着色动几何账，光追动光照账。 三本账不是独立预算，它们会互相抵消——这正是第 1 章要把三者摆到同一页上算的原因。

1.3 原理与概念：全系列内容总览与阅读建议

系列七篇按「约束 → 机制 → 账本 → 代价 → 取舍 → 新特性 → 测量」推进，本篇正是第 6 篇，夹在「取舍」与「测量」中间——前五篇把约束、机制、三本账和取舍都审完了，这一篇轮到落地与验证新特性，为第 7 篇的测量方法预留好上下文。

阅读建议三条：只看结论的，翻到零章末那张总表；要复现的，跳到第十章拿配置清单与验收脚本骨架；只关心某一支的，VRS 走第二、三章，网格着色走第四、五章，光追走第六、七章。

范围上也要先说清：本篇不涉及虚拟几何与 Nanite、不涉及神经渲染与超分（DLSS/FSR/XeSS）、不涉及 PC 与主机端的光追实现对比——这三块各有独立的技术纵深，混进来会把账算糊。边界只画在移动端，只画在「特性有没有真的生效」这一个问题上。

1.4 原理与概念：本篇要回答的三个问题

本篇要回答三个问题，一个特性配一个：VRS 把着色率按下去了，画质与帧率的净效果是不是正的？网格着色把几何提交变简单了，为什么在被测平台上反而更慢？光追让射线算得动了，代价是不是从算力转移到了别的地方？

三个问题有先后：第一个不拆开，就看不出第二、三个坏掉的其实是同一件事。三问的答案方向倒是整齐，都反着直觉来——开了不等于生效，更简单不等于更快，算得动也不等于算得起。

1.5 原理与概念：边界声明

本篇不涉及四件事：纳米级虚拟几何（Nanite）这类虚拟几何流水线、神经渲染与超分辨率、PC 端光追的横向对比、主机端光追的实现细节——前两件属于另一条路线，后两件的约束条件与移动端差得太远。

另有三条口径：「移动端」指 Arm Mali / Immortalis、Qualcomm Adreno、Imagination PowerVR 与采用上述架构的 MediaTek 平台；性能以帧时间与功耗为主，不做跑分排名；厂商宣称的数字一律标明，与第三方实测分列。

1.6 原理与概念：本篇的因果链

把骨架先摆出来，后面每一章都在填其中一环。

VRS 改的是每像素付多少着色，但 Vulkan 规范写明：违反若干条属性限制（深度与模板写入、sample mask、保守光栅、片元着色器互锁、自定义采样位置等）时，实现会把着色率自动降为 (1,1)，且不报错 Vulkan 指南。网格着色改的是几何怎么提交，可提交内容一变，驱动「依据提交内容预测所需资源」的能力就失效——Arm 与 Qualcomm 2026 年的联合实测里，网格着色路径 75.1 FPS / 3.77 W，传统索引路径 121.4 FPS / 2.02 W Arm 原文。光追改的是每像素算多少射线，但独立管线以射线生成取代光栅化，会丢掉帧缓冲压缩，而这条红利本是分块架构最大的一笔进项 Vulkan 原文。

三条路径的终点是同一个问题：这套片上流程有没有被破坏。 流程被破坏，收益就会换个形式还回去——还成功耗、还成带宽，或者干脆还成帧时间。

1.7 原理与概念：怎么读这一篇

读法很灵活：只想拿结论的，零章末的总表加第十章末的验收判定表，二十分钟读完；想复现的，第十章有配置清单、六个可观测信号与验收脚本骨架；要做选型判断的，第九章的决策树按画质目标、内容特征、目标设备三层给分支。

好了，言归正传，下面从「落地」的定义开始。

概念清理：什么叫「落地」

2.1 一句话点题：开了不等于生效

零章只做一件事：把「落地」定义清楚。先给三个反直觉的事实，各一句。VRS 开了之后可能被实现静默降回 1×1，而且不报错——这不是驱动偷懒，是规范为了跨设备可移植性刻意做的设计。网格着色在移动端实测比传统路径更慢，不是谁没优化好，是提交路径决定的。光追里最划算的那条路是嵌在片元阶段里的内联查询，独立管线排在它后面。

三句话各对应一种失效方式。所以这一章先把判据立起来再谈数字，否则后面每章的数字都会被读成没有前提的「快了几成」。

2.2 原理与概念：三条判据从哪来

先来看看它们的来历。三条判据不是本篇发明的，是从前五篇里继承的。

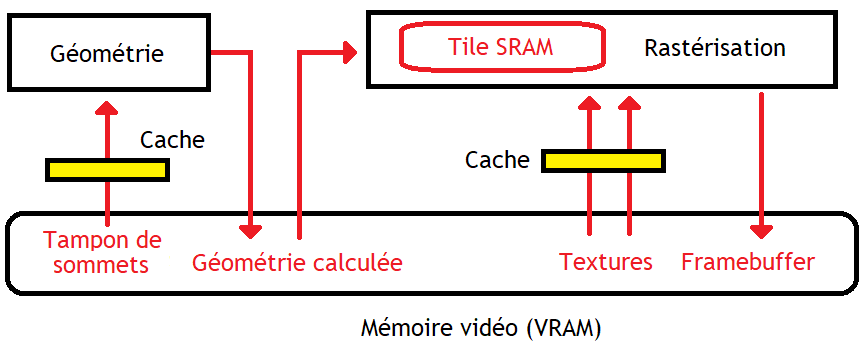

第一条来自第 2 篇的片上流程：几何 → bin → 逐 tile 着色 → 只写回最终像素——中间数据一旦离开片上再回来，收益就要打折Arm 原文。第二条来自第 3 篇的 BU 账：读一整屏算一趟，没记进账本的流量只是被藏起来了。第三条来自上一篇的片上预算：中间物落不落地决定成败，预算按 128 bit/像素硬卡。三条合起来只剩一句：特性必须待在片上流程里——进得去、留得住、算得清。

2.3 原理与概念：术语清理之一——三个「延迟」与三个「降频」

术语得先对齐。上一篇清掉了「三个延迟」：分块延迟渲染是硬件架构，延迟着色是渲染算法，帧缓冲延迟写回是内存行为——区别在「延迟什么」和「中间物归谁管」。

这一节的重点是三个「降频」，它们都主张「少算一点」，但谁定义、语义有多硬，两处不一样。可变速率着色（VRS）由 VK_KHR_fragment_shading_rate 定义，用整数块尺寸（1×1、2×2、4×4 等）规定一个屏幕区域里跑多少次片元着色 Vulkan 规范。注视点渲染（foveated rendering）是应用场景，不是 API：屏幕中心保持高密度、外围降密度。片段密度图（Fragment Density Map, FDM）由 VK_EXT_fragment_density_map 定义，用归一化浮点密度值 (0.0, 1.0] 表达密度，属提示语义，实现可以自行优化 Vulkan 规范。

这张表的结论只有一处：VRS 是硬约定，FDM 是软提示——两者都能降着色次数，但只有前者能当验收依据，因为它的执行结果可核对。

2.4 原理与概念：术语清理之二——几何侧的三种提交

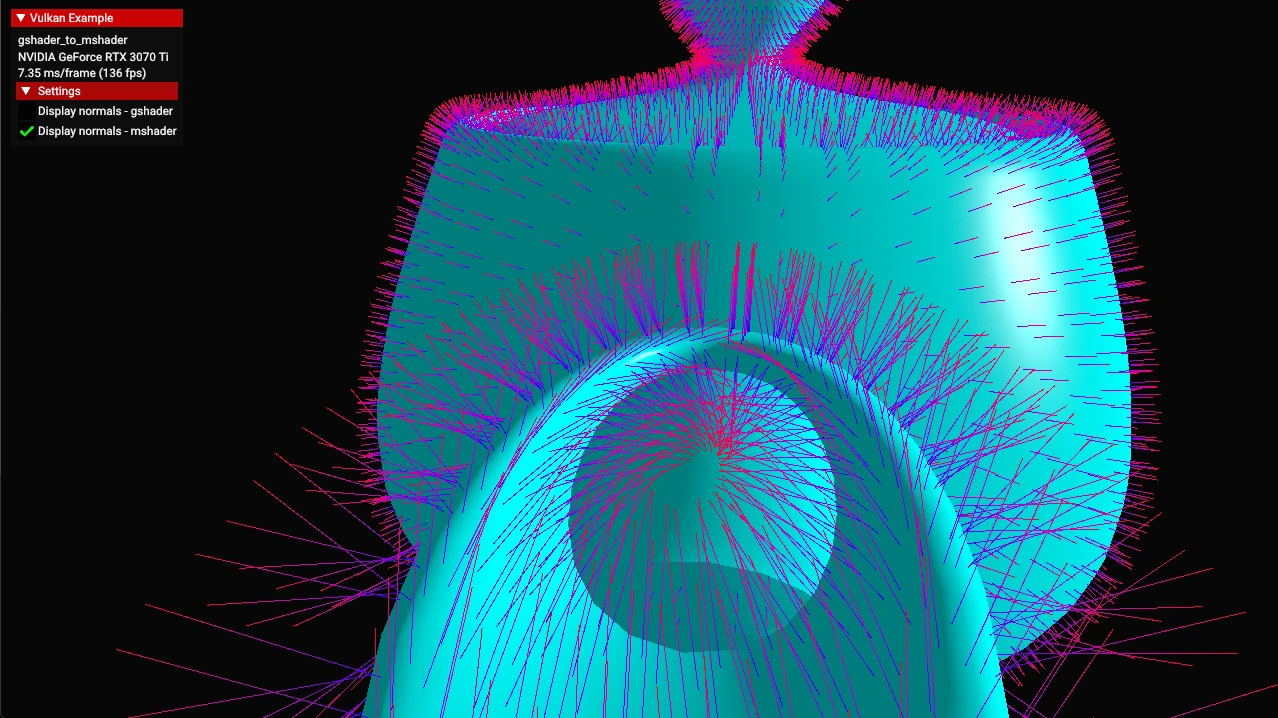

几何侧的三个名字经常混着用，区别在一件事上：谁知道要画什么，以及什么时候知道。传统索引化几何管线在提交那一刻，驱动就看见了全部索引与顶点属性，可以提前备好着色器与顶点缓存。GPU 驱动渲染（GPU-Driven Rendering）把剔除与提交挪到 GPU 侧，代价是「提交什么」要等运行时才知道。网格着色走得更远：VK_EXT_mesh_shader 用 task 与 mesh 两个 compute 风格的阶段整体替换前光栅化管线，几何与索引由着色器生成或从 buffer 读，连顶点输入接口都不用了 Vulkan 指南。

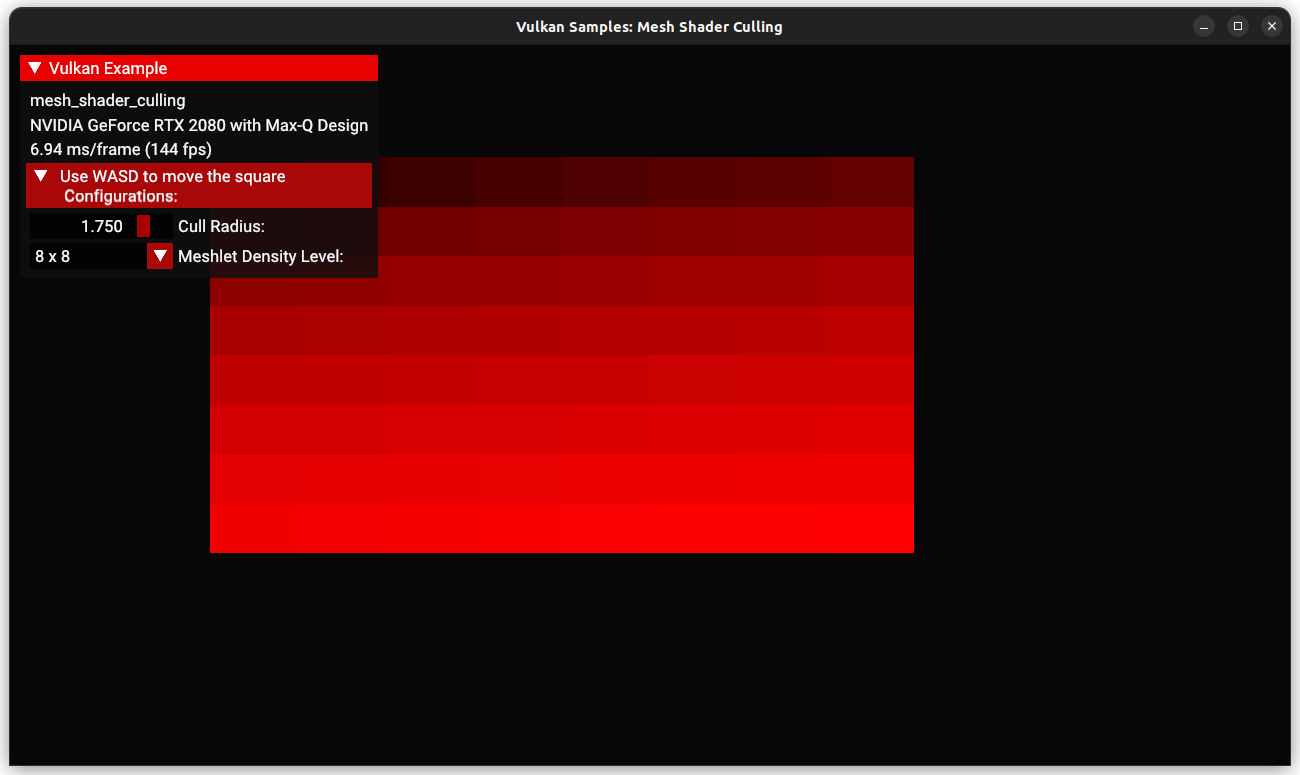

对照里最关键的一行是「驱动能否预取」：预取能力一丢，收益就不再由「提交方式先不先进」决定，而由「剔除做得够不够真」决定——第 5 章会用移动端的四方案实测把这句话坐实。

网格着色在移动端不是没生效，而是生效之后把驱动多年积累的预取红利交了回去。

2.5 原理与概念：术语清理之三——光追的两条路

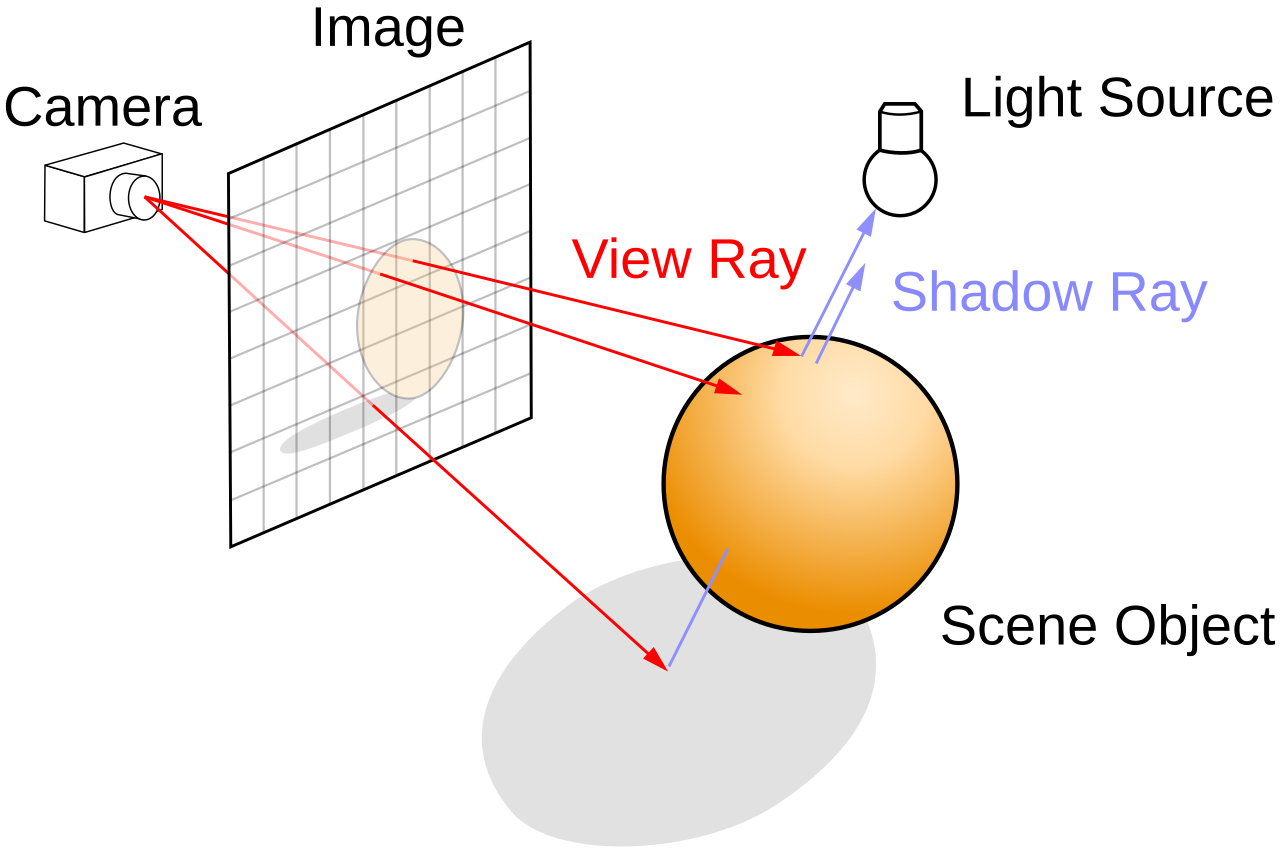

光追在 Vulkan 里是两条完全不同的路，一句话能说清：一条在片元里问一次几何，另一条用射线把画面画出来。 前者是光线查询（ray query），在任意着色器阶段声明查询对象、用 OpRayQueryProceedKHR 推进求交，叠加在现有光栅管线之上 Vulkan 指南。后者是光追管线（ray tracing pipeline），一整套独立管线，用 OpTraceRayKHR 发射线、靠着色器绑定表（Shader Binding Table, SBT）组织命中着色器，以射线生成取代光栅化。Arm 的口径是两条路硬件都支持，但建议移动端从 ray query 起步：内联那条吃得到片上压缩，独立那条会丢掉帧缓冲压缩 Vulkan 原文。

顺带说一句：这两条路在移动端的收益方向是相反的，一个吃得到压缩、一个丢掉压缩。这件事第 6 章讲机制、第 7 章讲账。

2.6 原理与概念：三代特性的时间线

三个特性不是同一批出现的。把关键节点按时间排开，能看清一件事：移动端的支持总是晚于桌面，而且晚的方式各不相同——VRS 是芯片代际门槛，网格着色是先桌面后移动，光追则直接以移动为起点Arm 文档。

先来看这张时间线，它也是本篇后面所有「支持矩阵」的来源之一——节点只收公开文档里被明确表述过的能力，不按技术首次出现的年份算。

年份口径：以该能力在公开技术文档中被明确表述的时间为准，不是技术首次出现的年份；2021 年那行已注明待核实。

2.7 原理与概念：静默失效的三种形态

三个特性的失效方式并不一样，但可以归成三类。分清楚这三类，后面每一章就知道该去找什么证据——不能笼统地问「这个特性有没有用」，得逐条对判据。

第一类是降级。 实现按规范把着色率压回 (1,1)，不报错、不留痕——规范这么写是为了让同一套算法能跨设备发布，代价是「开了但没生效」不会被任何人发现，VRS 属于这一类。第二类是负收益。 特性打开了、也确实在跑，但账面是负的：移动端的网格着色并非没生效——它生效了，代价是把预取红利交了回去。第三类是红利流失。 特性本身有效，但它绕过了某条既有优化路径，把省下的又还了回去，独立光追管线丢掉帧缓冲压缩属于这一类。三类的共同点是：都不会在日志里留下痕迹。

2.8 实现与配置：本篇的验证方式

判据立起来了，接下来要有能观测的信号。本篇统一用六个，前三类证明「开了」，后三类证明「生效」——这六个信号串起来，就是第 10 章那份验收清单的骨架，也是我们判断一个特性有没有落地的最小证据集。

这张表的用法有顺序：信号 1 到 3 只能排除「根本没开」，信号 4 到 6 才回答「开了有没有用」。 工程上最常见的误判，恰恰是拿前三个信号当成了结论。

说白了，六个信号合起来是一条闭环：查特性位、回读管线状态、导出中间物、读计数器、分段计时、看稳态功耗——第 10 章会把它拆成三个特性各自的验收骨架，让大家在真机上照着跑一遍。

2.9 效果与量化：先给结论表

零章的最后一步，把三个特性乘三条判据压成一张表。后面九章都是这张表的展开：每一章负责填其中一格，填完之后再回到这里复核这张表有没有被推翻。

表里的数字分两列口径：厂商宣称值与第三方实测，不混着写。

表格里最关键的是第三列：三个特性坏的不是同一种东西。 所以修法也不同——降级要去查限制条件，负收益要去查提交路径，红利流失要去看压缩有没有被绕过。

2.10 源码与数据链接

依然是惯例，本章引用的规范条款、扩展说明与厂商口径，原始出处如下：

• Vulkan 规范·光栅化章节：https://docs.vulkan.org/spec/latest/chapters/primsrast.html
• VK_KHR_fragment_shading_rate 参考页：https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_KHR_fragment_shading_rate.html
• VK_EXT_fragment_density_map 参考页：https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_EXT_fragment_density_map.html
• VK_EXT_mesh_shader 扩展提案：https://docs.vulkan.org/features/latest/features/proposals/VK_EXT_mesh_shader.html
• Khronos 博客·网格着色：https://www.khronos.org/blog/mesh-shading-for-vulkan
• Vulkan 教程·光追总览：https://docs.vulkan.org/tutorial/latest/courses/18_Ray_tracing/00_Overview.html
• Qualcomm 博客·VRS 实测（厂商宣称）：https://developer.qualcomm.com/blog/variable-rate-shading-has-arrived-mobile-impressive-results
• Arm 产品页 Mali-G715（厂商宣称）：https://www.arm.com/zh-cn/products/silicon-ip-multimedia/gpu/mali-g715
• Arm Community·Immortalis-G715：https://community.arm.com/arm-community-blogs/b/mobile-graphics-and-gaming-blog/posts/arm-immortalis-g715-developer-overview
• MediaTek 开发者中心·VRS：https://developer.mediatek.com/VariableRateShading/642428c3f55b040d6989a991.html
• Microsoft Learn·D3D12 的 VRS：https://learn.microsoft.com/windows/win32/direct3d12/vrs
• AMD GPUOpen·RDNA 性能指南：https://gpuopen.com/learn/rdna-performance-guide/
• Godot 文档·可变速率着色：https://docs.godotengine.org/en/latest/tutorials/3d/variable_rate_shading.html
• Qualcomm·Adreno 移动最佳实践：https://docs.qualcomm.com/doc/80-78185-2/topic/mobile_best_practices.html
• Arm × Qualcomm·GPU-Driven（实测）：https://community.arm.com/cfs-file/__key/communityserver-blogs-components-weblogfiles/00-00-00-20-66/2026_2D00_mmg_2D00_rodrigo_2D00_gpu_2D00_driven.pdf.pdf
• NVIDIA·Turing 网格着色（meshlet 尺寸）：https://developer.nvidia.com/blog/introduction-turing-mesh-shaders/
• Arm·Mobile Ray Tracing Demystified：https://www.vulkan.org/user/pages/09.events/vulkanised-2026/Mobile-Ray-Tracing-Demystified-Iago-CalvoLista-Arm.pptx.pdf
• ACM 论文·移动端光追帧时间：https://dl.acm.org/doi/pdf/10.1145/3721239.3734103
• Snapdragon 8 Elite Gen 5 产品页：https://www.qualcomm.com/products/mobile/snapdragon/smartphones/snapdragon-8-series-mobile-platforms/snapdragon-8-elite-gen-5

2.11 这一章留下的问题

好了，零章只解决了「怎么判」，还没解决「判出来是什么」：三个特性的证据链一条都没铺开，判据里的三条也还只是断言。下一章先把三本账摆上桌，算清每个特性要动的是哪一项账目——这一步不做，后面所有数字都会失去参照。然后我们会带着同样的六个信号回到每个特性，逐条验证它到底有没有真的生效。

一、先把三本账摆上桌

3.1 一句话点题：着色、几何、光照各付什么

第 3 篇把带宽算成了「一个屏幕像素」这个无量纲单位，第 4 篇划定了每秒付得起多少焦耳的预算，第 5 篇摆出了片上内存那条 128 bit/像素的硬线。三本账此前各算各的，从这一篇起要一起用。

本篇的三个特性正好各自动了一项：可变速率着色（Variable Rate Shading, VRS）动像素账里的「着色多少次」，网格着色（Mesh Shading）动几何账里的「几何怎么提交」，光线追踪（Ray Tracing）动光照账里的「每像素算多少射线」。

3.2 原理与概念：像素账——着色次数 × 每次的带宽

下面我们开始记账。像素账的算式很短：一帧的像素开销 ≈ 被着色的片元数 × 每次着色的代价Arm 原文。前半段是次数，后半段是每次要付的指令与采样字节，两端在移动端都在涨。

容易被忽略的是，它看的不是屏幕上有多少像素，而是着色器被调用多少次：同一像素可能被多个重叠图元重复调用，几个像素也可能在 VRS 之后被合并成一次调用Android 文档。

VRS 压的正是后一种：它在光栅化之后插一次降频，让一个区块里的若干像素共用一次着色，换来的是带宽与着色吞吐的下降 NVIDIA 文档。高通与网易的合作项目给出的实测是能效提升超过 30%、帧率提升 38%，属厂商实测 出处。说白了，像素账就是次数 × 单价。

3.3 原理与概念：几何账——提交路径决定可预取性

几何账看起来最好算，但移动端实测反复指出：决定几何开销的不是三角形数量，而是提交路径。

传统路径把「要画什么」写进绘制命令，驱动在命令到达前就能预取需要的着色器与顶点描述符；GPU-driven 与网格着色把它塞进间接缓冲（indirect buffer），内容要运行时才知道，这份预测能力就没了。Arm 与高通 2026 年的联合材料把这条列为移动端网格着色开销的三个来源之一 Arm 原文。

同一份材料还指出，GPU-driven 渲染的强制缓冲只有约 3 MB，真正吃流量的是顶点流式读取，量级在 400 MB 以上，几何账的大头在顶点数据本身。参照一个硬件尺度：NVIDIA 把 Turing 的网格簇（meshlet）尺寸卡在不超过 64 顶点、126 图元，因为首代硬件按 128 字节粒度分配 NVIDIA 文档；Khronos 也强调，网格着色换掉的是整段前光栅化管线 Khronos 规范。

3.4 原理与概念：光照账——采样数与能耗量级

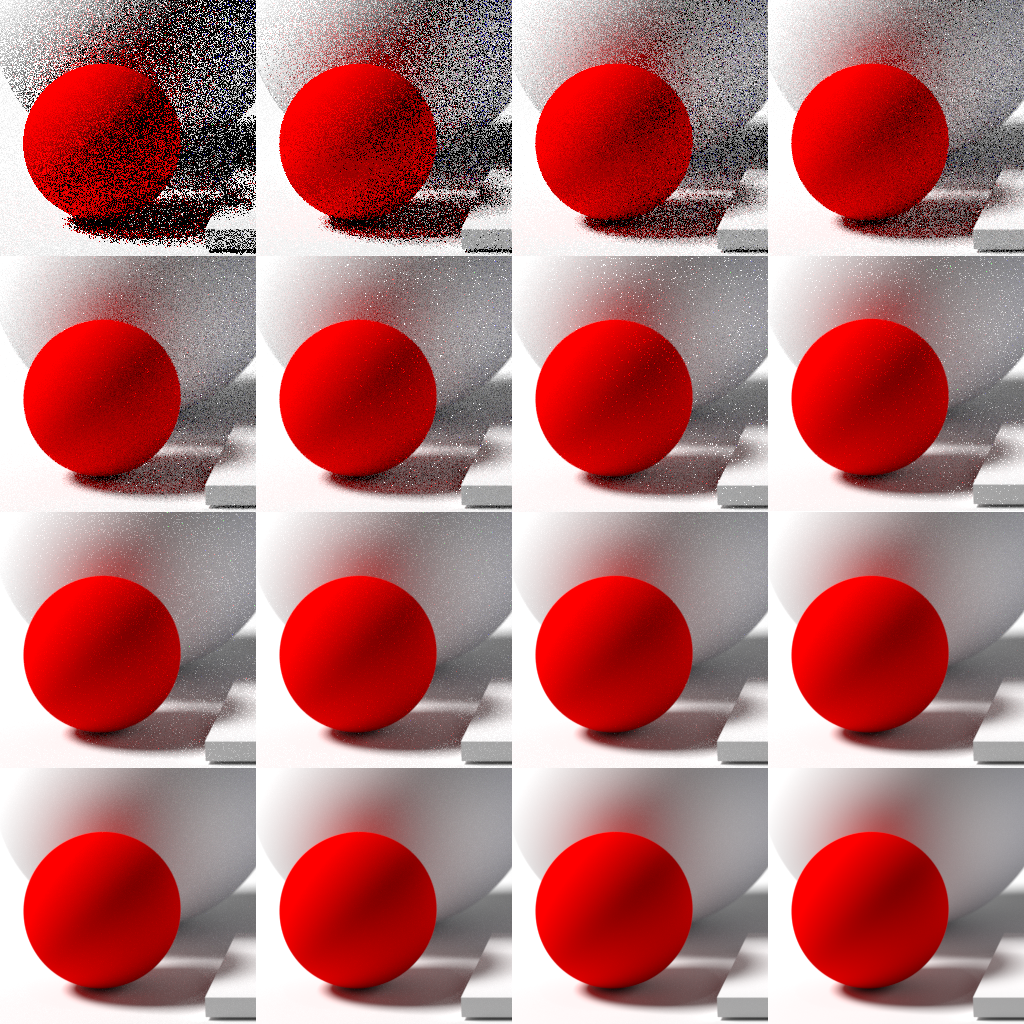

光照账换了一把尺子：光栅化的光照是解析式的，算一次就是一次；光追的光照是采样式的，每像素的射线数直接决定噪声与成本arXiv。

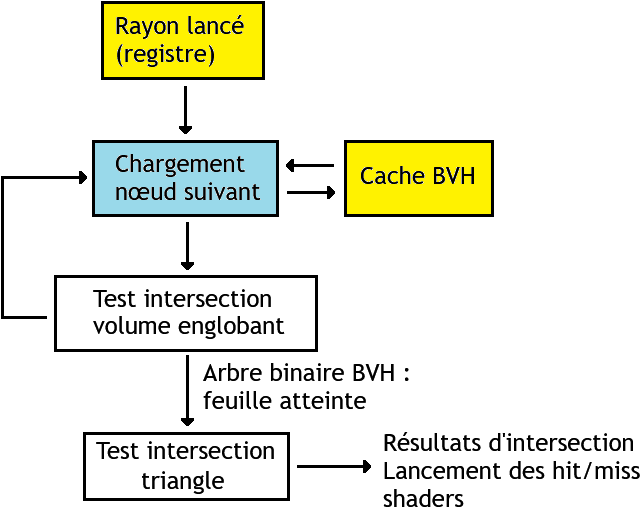

求交能耗之所以是量级问题，是因为光线要在加速结构上反复访问内存。Arm 给出的量级是主存（RAM）约 100 pJ、片上二级缓存（SLC）约 10 pJ，差一个数量级 Arm 原文。这条账能直接接上 ep03 与 ep04 的结论。

另一把尺子是吞吐：Imagination 的 PowerVR Photon 里，IMG CXT-48-1536 RT3 核集成 3 个光线加速簇（Ray Acceleration Cluster, RAC），累计 1.3 GRay/s Imagination；Arm 在 Mali G1 Ultra 上引入 RTUv2，改善高光线发散场景，采用单光线模型 Vulkan 原文。两者都是厂商宣称值，只用来标注移动端硬件的量级位置。

3.5 原理与概念：三本账为什么必须一起算

三本账之所以不能分开算，是因为拧动一个旋钮会牵动另外两本。

先看最直接的一对：VRS 省的是像素账，但要想靠光追把光照账一起省下来，就得用内联式（ray query）让光线留在片元阶段、继续吃片上压缩；一旦切到独立光追管线，帧缓冲压缩丢掉，光照账省下的那点又被内存账吃回去Vulkan 规范。

再看一对更隐蔽的：延迟着色写几何缓冲（G-Buffer）时会做深度导出（depth export），而深度导出恰好是 VRS 的降级触发条件之一，AMD 的 RDNA 性能指南把它和 Post-depth coverage 一起列进了会削弱 VRS 的常见操作 GPUOpen。还有一对符号是反的：网格着色在移动端省不下几何账，反而抬高功耗账。

3.6 实现与配置：量这三本账要看的计数器

三本账各有仪表盘：像素账看 GPU 使用率与着色器调用数；几何账看指令总数与顶点流式读取流量；光照账兼看内存访问的能耗折算与每次求交的周期数Android 文档。

举个例子。Adreno 的离线编译器给出的芯片侧指令开销，在同一段场景的 Indexed 与 Indirect 两种提交下是 Total Instructions 1215 vs 1479、Cycles Text 12.1 vs 40.5 Qualcomm 文档——指令数只涨两成，纹理读周期却涨了两倍多，说明几何账的上涨主要落在读取侧。

Arm × 高通那份材料给的对照更直观：传统 Indexed 路径的 GPU 使用率是 82.8%、频率 656 MHz，GPU 网格着色是 98.7%、1012 MHz Arm 原文。

3.7 效果与量化：三本账的量级对照

把三把尺子并排放，量级差异就出来了：带宽用无量纲的 BU，功耗用每次访问的皮焦，指令用芯片侧计数。

最该带走的是 pJ 那一行：搬一次付 100，算一次付 10，所以移动端优化往往是「把数据搬到离计算更近的地方」，而不是「算得更快」；换句话说，账本结构本身就在奖励「搬得近」这一侧Arm 文档。

3.8 效果与量化：一个具体的账本推演

拿一台旗舰机走一遍账：1080p、60fps，帧预算 16.7 ms。

像素账：开 VRS 的实测增益是帧率 38%、能效 >30%（厂商实测）出处，但同一条管线里若做了延迟着色的深度导出，这项收益要先打折。几何账：网格着色在 Ball Collision 基准上是 75.1 FPS / 3.77 W，传统 Indexed 路径是 121.4 FPS / 2.02 W Arm 原文，这一代硬件上是负收益。

光照账：按 1080p 约 2.07 M 像素、每像素 1 条射线、60fps 算，需要约 124 MRay/s，理论余量约 10 倍 Imagination。但这是峰值口径，落到实际帧里还要再扣掉光线相干性与遍历效率的折扣，所以余量只是上限，不是可以兑现的额度。

一句话收束：同一台机器上，三个旋钮的符号是 +、−、+，而末一个还只是峰值口径。

3.9 源码与数据链接

依然是惯例，本章用的原始出处按账目归类，便于逐项回溯；下表链接均为厂商官方文档、规范原文或工具文档，全部可以点开原文逐条核对，没有二手转述，便于日后复核，也用不着再去找二手整理。

其中几何账那份 Arm × 高通材料，是本篇唯一给出移动端网格着色功耗实测的厂商级来源，第五章会反复用到它，其余来源会在对应章节再次引用，便于日后交叉引用。

3.10 这一章留下的问题

好了，账摆到这个份上，三个旋钮各自的调节范围还没量：VRS 能拧到多细、网格着色何时可能由负转正、光追的峰值余量能落进实际帧多少。这三个问题分别对应下面三章，本章只负责建账，不负责调账。

二、VRS 机制：三档与组合器

4.1 一句话点题：VRS 改的是「每像素付多少着色」

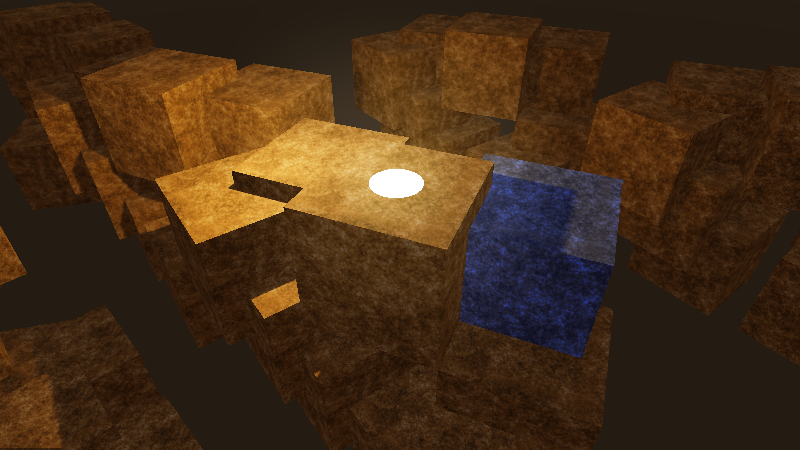

VRS 不减少像素、也不降低分辨率，它在光栅化之后、片元着色之前插一步，让一个区块内的若干像素共享同一次着色；这一步并不改变画面的几何数量与像素数量NVIDIA 文档。

所以它改的是「每像素付多少着色」，而不是「有多少像素」。这里要强调一句：降的是着色频率，不是光栅化精度——光栅化仍逐像素进行，这正是 VRS 能保住边缘几何清晰度的原因 Vulkan 指南。Vulkan 侧的载体是 VK_KHR_fragment_shading_rate（扩展 #227，已 Ratified）Vulkan 规范。

4.2 原理与概念：Per-Draw 档

先来看看最粗的那一档。第一档是逐次绘制（Per-Draw），也叫管线档：在图形管线创建时挂上 VkPipelineFragmentShadingRateStateCreateInfoKHR，或在命令缓冲里用动态调用 vkCmdSetFragmentShadingRateKHR，两者都只给一个 fragmentSize，粒度是整次绘制 Vulkan 规范。这是三档里最省事的一档，代价是粒度最粗。

它适合全屏后处理、半透明层这类「整批一起降」的场景，简单但不能细分GPUOpen。一批里既有要高精度的区域、又有可以省的区域时，Per-Draw 就无能为力了，要按内容细分得看下一档。

4.3 原理与概念：Per-Primitive 档

第二档是逐图元（Per-Primitive）：让前光栅化阶段的最后一级着色器写一个内建变量 PrimitiveShadingRateKHR，光栅化器据此定这条图元覆盖区域的着色率 Vulkan 规范。它是三档里唯一由图元自身决定速率的一档。

粒度是图元，取值取自引发顶点（provoking vertex），可用标志位是 Vertical2Pixels、Horizontal4Pixels 这类方向性速率。有一条易踩的约束：同一图元不得同时带多个水平速率或多个垂直速率 Vulkan 指南，它适合按材质或距离区分。

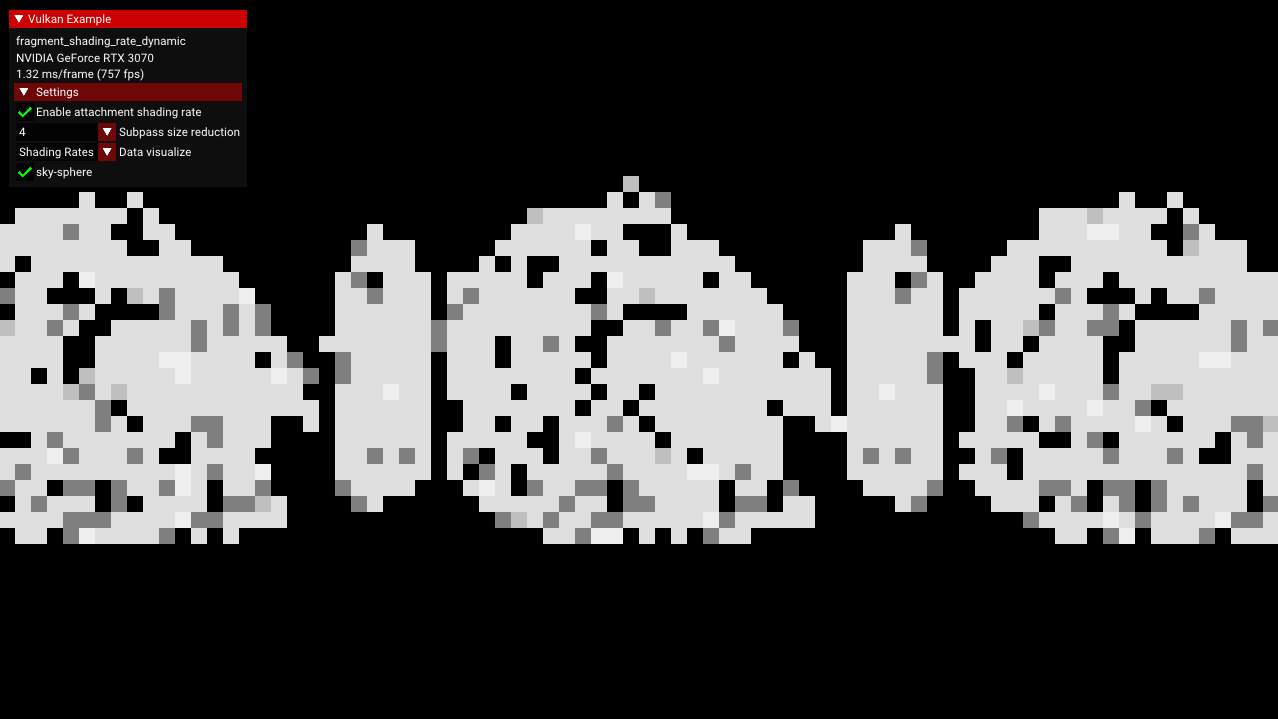

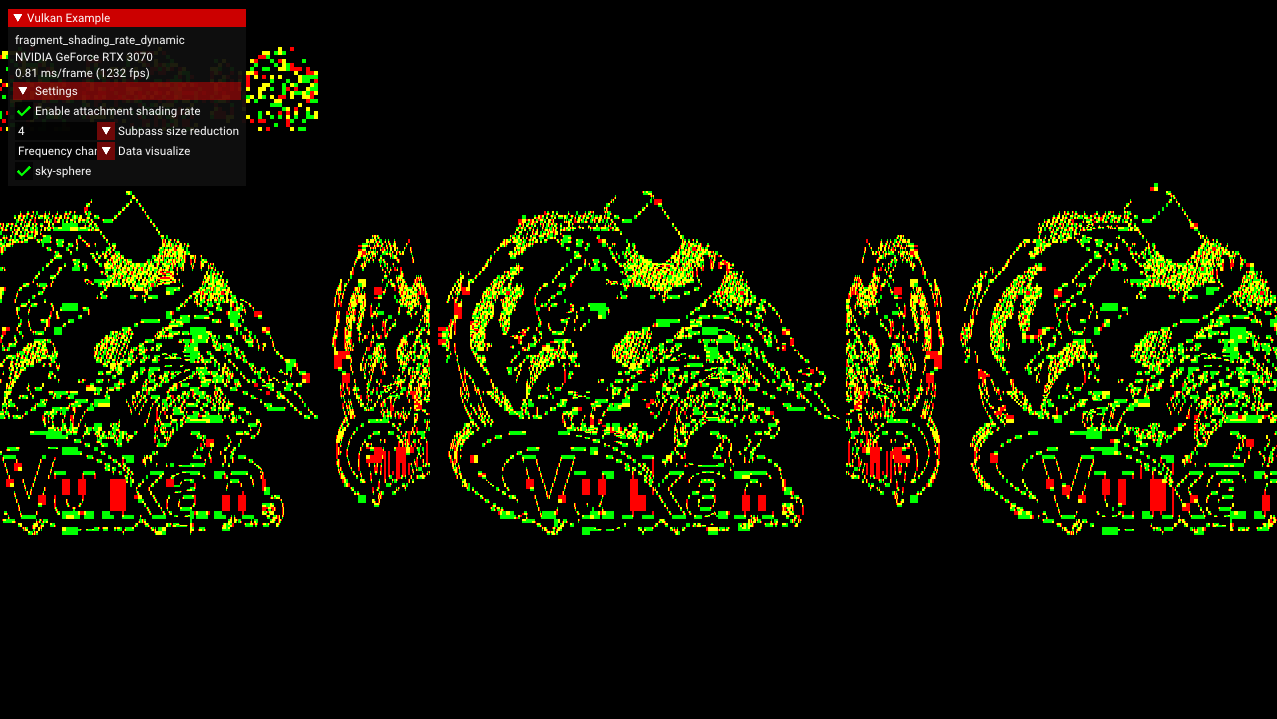

4.4 原理与概念：Per-Tile 档与着色率图

第三档是逐区块（Per-Tile / Per-Attachment）：用 VkAttachmentReference2 加 VkFragmentShadingRateAttachmentInfoKHR 绑一张低分辨率的着色率图，每个纹素（texel）对应屏幕上一块区域，纹素里的值就是那块区域的着色率 Vulkan 指南。这是三档里唯一以屏幕空间为单位的一档。

两条约束要记住：shadingRateAttachmentTexelSize 必须是 2 的幂；这张图每帧被读、要占带宽，分辨率不能随意堆大。官方的注视点渲染（foveated rendering）示例走的就是这条路——中央密、边缘疏 Vulkan 指南。三档不是三选一，它们可以同时存在。

4.5 原理与概念：组合器运算

三档能同时生效，是因为规范给了两级合并：先用 combinerOps[0] 把 per-draw 与 per-primitive 合并起来，再用 combinerOps[1] 与 per-region 的结果合并，运算符共五个 Vulkan 规范。这里的顺序不能颠倒：第一级只在管线级与图元级之间做，第二级才轮到屏幕空间。

这里有一个来历不太直观的兼容位：fragmentShadingRateStrictMultiplyCombiner。Vulkan 把着色率当作一对线性整数，两档相乘就是直接做乘法；D3D 把它表示为 log2 的位标志，两档「相乘」等于把位数相加 Microsoft Learn。这一点在跨平台移植时最容易被忽略。

两种语义多数组合下结果一致，唯独在 1+1 这一种组合上不同，所以规范单独给了一个布尔位来切换 Vulkan 指南。同一张着色率图配同一组管线状态，在 Vulkan 与 D3D 上可能在 1×1 区域产生不同结果。

4.6 实现与配置：Vulkan 侧的三个设置点

落到代码上只有三处要动：管线状态（VkPipelineFragmentShadingRateStateCreateInfoKHR 里的 fragmentSize 与两级 combinerOps）、命令缓冲（vkCmdSetFragmentShadingRateKHR）、渲染通道附件（把着色率图挂进动态渲染的 VkRenderingFragmentShadingRateAttachmentInfoKHR 或传统渲染通道的 VkAttachmentReference2）Vulkan 规范。三处可以混用，但同一次绘制只认一套。

三者需要的能力位不同：走管线与命令缓冲只需扩展的 feature，走着色率图还要额外的附件属性，并在使用前查询实现给出的最大速率与纹素尺寸限制。

4.7 实现与配置：FDM 与 VRS 的分工

另一条容易与 VRS 混起来的路是 VK_EXT_fragment_density_map（扩展 #219，Rev 3）。它也用一张低分辨率图，但语义完全不同：每个纹素存的是归一化浮点密度值，范围 (0.0, 1.0]，而且是提示语义 Vulkan 规范。两者都靠一张低分辨率图，图的含义却完全不同。

配套的内建变量是 FragSizeEXT 与 FragInvocationCountEXT；它通常用于注视点渲染，后续还有 VK_EXT_fragment_density_map_offset（由高通的 VK_QCOM_fragment_density_map_offset 提升而来），用来偏移注视点区域而不重传整张图 Vulkan 规范，官方教程也把两者分开讲 Vulkan 指南，可以对照着一起读。

一句话分工：FDM 是「这里想算多密」的连续提示，VRS 是「这里必须按几档算」的离散承诺。

4.8 效果与量化：厂商实测数字

VRS 的公开数字不少，口径却混杂，必须分列；下表把厂商实测与厂商宣称分开标注。

联发科那一组值得多看一眼：平均值只涨约 12.5%，但最大值从 29.93 涨到 39.85 MediaTek。这说明 VRS 的收益在帧与帧之间并不均匀——它把最差的那几帧抬起来，而不是把每一帧均匀推进。

Arm 的 +40% 与微软的 +14% 分别标了「厂商宣称」与「非移动端」，不能与上面两组移动端实测直接相加；支持面口径可参考 Godot 的 VRS 文档，它按设备代次整理了各家的支持情况 Godot 文档。

4.9 效果与量化：收益递减的边界

VRS 省的是像素账里的「次数」，所以收益有明确上界：屏幕像素总数本身不大时，能省的绝对量就有限。微软在 Gears Tactics 的分析里给出的口径是「1080p 及以下收益递减」出处，这是三层边界里最容易被忽略的一层。

引擎侧还有一组可以直接查证的实测：Godot 官方文档在同一场景上跑了四档分辨率，1080p +10.7%、1440p +12.3%、4K +16.2%、8K +23.1%（GeForce RTX 4090、驱动 525.60.11，合成场景，密度图由中心到四角递减）Godot 文档。四档一起看，趋势与微软那句「1080p 及以下收益递减」是一致的：分辨率越高，能被省掉的绝对像素数越多，比例也就越大。 但要注意口径——合成场景与真实游戏的着色复杂度差得远，绝对值不能直接搬，能搬的是趋势。

第二个边界来自内容：AMD 的 RDNA 性能指南强调，收益取决于场景是否卡在着色吞吐或带宽上，瓶颈若在计算量或几何提交，降着色频率并不会让帧时间下降 GPUOpen。第三个边界才是本篇主线：一旦命中降级条件，收益会直接归零，而且不报错。

4.10 源码与数据链接

依然是惯例，本章原始出处按规范、厂商、引擎三类列出，便于按来源等级交叉核对，尤其是几处厂商宣称值的边界。

需要核对术语的朋友，还可以从 Commons 上的 Vulkan 管线示意图入手，它把管线阶段与着色器阶段的关系画得很清楚 文件页，可以先看它建立整体印象，再回到本文的引用逐条对照。

4.11 这一章留下的问题

好了，三档都设得下去，组合器也写得出来，但「设下去」不等于「生效」——规范为跨设备发布留了后门，而它偏偏不会有任何报错，也不会在任何日志里留下痕迹D3D 规范。

下一章要处理规范里那份降级条件清单：哪些常见操作会让实现悄悄把着色率退回 (1,1)，又为什么它不报错。这两件事其实是同一段规范条款的两面。

三、VRS 的静默失效：规范写明的降级条件

5.1 一句话点题：开了没生效，且不报错

下面我们开始拆它。上一章我们摆清了 VRS（Variable Rate Shading，可变速率着色）的三档与组合器：Per-Draw、Per-Primitive、Per-Tile，两级 combinerOps 合成一个最终着色率。那一章埋了个默认前提——设了速率，硬件就按这个速率着色。这一章要把它拆掉。

真相是：VRS 是本系列里最"安静"的特性。它有一整套写进规范的降级条件，一旦绘制踩中其中任何一条，实现会自动把着色率降回 (1,1)，退回逐像素着色，而且不报错、不抛异常、不给提示。程序照常跑，画面照常出，只是参数白调了。Vulkan 指南

所以这一章要回答三件事：降级条件是哪几条、它们为什么存在、以及怎么在真机上确认自己有没有被降级。先看总览，把"设了三档、踩了限制、静默退回"这条路径画清楚。

原因不在硬件偷懒，而在规范给跨设备发布留的余地：同一套算法要在支持与不支持的设备上都跑得起来，唯一不破坏兼容性的办法就是"不合规就悄悄退回安全值"。代价是这件事除非主动验证，否则永远发现不了。

5.2 原理与概念：八项属性限制清单

好了，逐项过一遍。规范把降级条件拆成八项，前六项是布尔型能力位，后两项是数值上限。

前六项是：着色器写深度或模板时的着色率（fragmentShadingRateWithShaderDepthStencilWrites）、按像素的采样掩码（fragmentShadingRateWithSampleMask）、着色器写采样掩码（fragmentShadingRateWithShaderSampleMask）、保守光栅化（fragmentShadingRateWithConservativeRasterization）、片元着色器互锁（fragmentShadingRateWithFragmentShaderInterlock）、自定义采样位置（fragmentShadingRateWithCustomSampleLocations）。后两项是单次光栅化能覆盖的采样数上限（maxFragmentShadingRateRasterizationSamples）与覆盖率采样数上限（maxFragmentShadingRateCoverageSamples）。Vulkan 规范

这八项有个共同点：都要求"每个像素被独立、完整地处理"。只要绘制需要逐像素的采样掩码、逐像素的深度写入或精确的采样位置，把一块 2×2 的像素合并成一次着色就会改变语义，规范只好退回Vulkan 规范。

这八条在真实项目里对应的是这些操作：写深度/模板对应透明或自定义深度输出；采样掩码对应抗锯齿与覆盖率技巧；保守光栅化多用于体素化与阴影图；片元互锁常见于需要读写同一像素的算法Vulkan 规范Microsoft Learn。它们都是常规管线里很容易顺带打开的选项，谈不上冷门——这正是 VRS 容易"莫名失效"的原因。

5.3 原理与概念：sample shading 的硬互斥

除了上表那六项，规范还写了另一条更硬的规定：一旦启用 sample shading（逐采样着色），fragment shading rate 会被实质性禁用。Vulkan 规范

这条和"采样掩码"限制属于同一族逻辑。sample shading 要求"每个采样点都跑一次着色器"，VRS 要求"一个块只跑一次"，两者在定义上就冲突：一个要拆开采样点，一个要合并它们，硬件不可能同时满足。这已经越出性能问题，是语义层面的互斥。

这个坑最容易出现在画质档位切换上：为了在高端机开多重采样抗锯齿（Multisample Anti-Aliasing, MSAA）加 sample shading 提升边缘质量，顺手也开了 VRS，结果想省的地方一点没省，全部退回逐像素，还白付了着色率图的绑定开销Apple 文档。

5.4 原理与概念：深度导出与延迟着色的正面冲突

第三条冲突最要命，因为它不来自罕见选项，而来自延迟着色本身。AMD 在 RDNA 官方性能指南里列出一组常见触发条件：深度导出（depth export，着色器里写深度）、后深度覆盖率（post-depth coverage）、以及光栅顺序访问视图（Raster Ordered Access Views, ROV）。GPUOpen

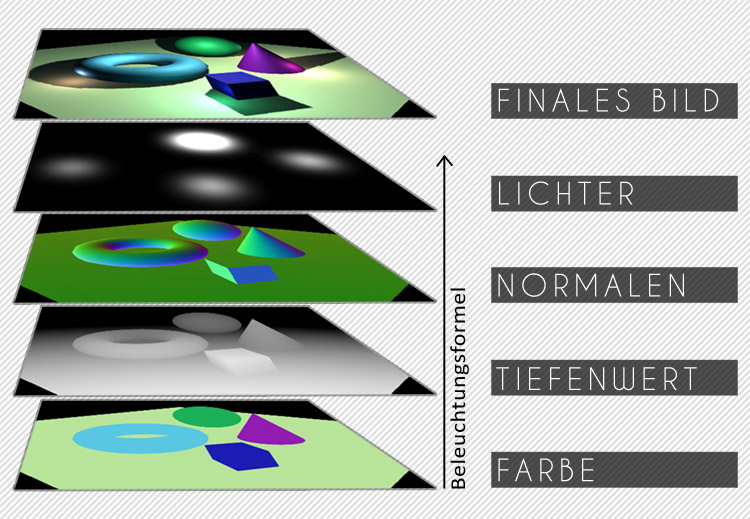

深度导出恰好是延迟着色几何阶段（G-Buffer 写入）的常见操作。也就是说，VRS 和延迟着色一起开，很可能互相抵消：我们指望 VRS 降低每像素着色开销，延迟着色却因为要写深度把 VRS 打回逐像素。这一条把第三章和上一篇的结论直接钉在了一起。Vulkan 指南

回到上一篇：延迟着色能不能用，取决于几何缓冲（G-Buffer）落不落地；片上预算硬卡在 128 bit/像素Unity 文档Apple 文档。这一章要补的是同一张账的另一栏——就算把 G-Buffer 压进了片上，只要几何阶段需要导出深度，VRS 这一栏也可能是零。

好了，判断顺序因此很清楚：先问 G-Buffer 落不落地，再问几何阶段写不写深度，最后才轮到 VRS 有没有生效UE 文档NVIDIA 文档Unity 文档。跳过前两问直接去看 VRS 的开关键，基本等于没判断，这个顺序在后面写验收脚本时也要照搬。

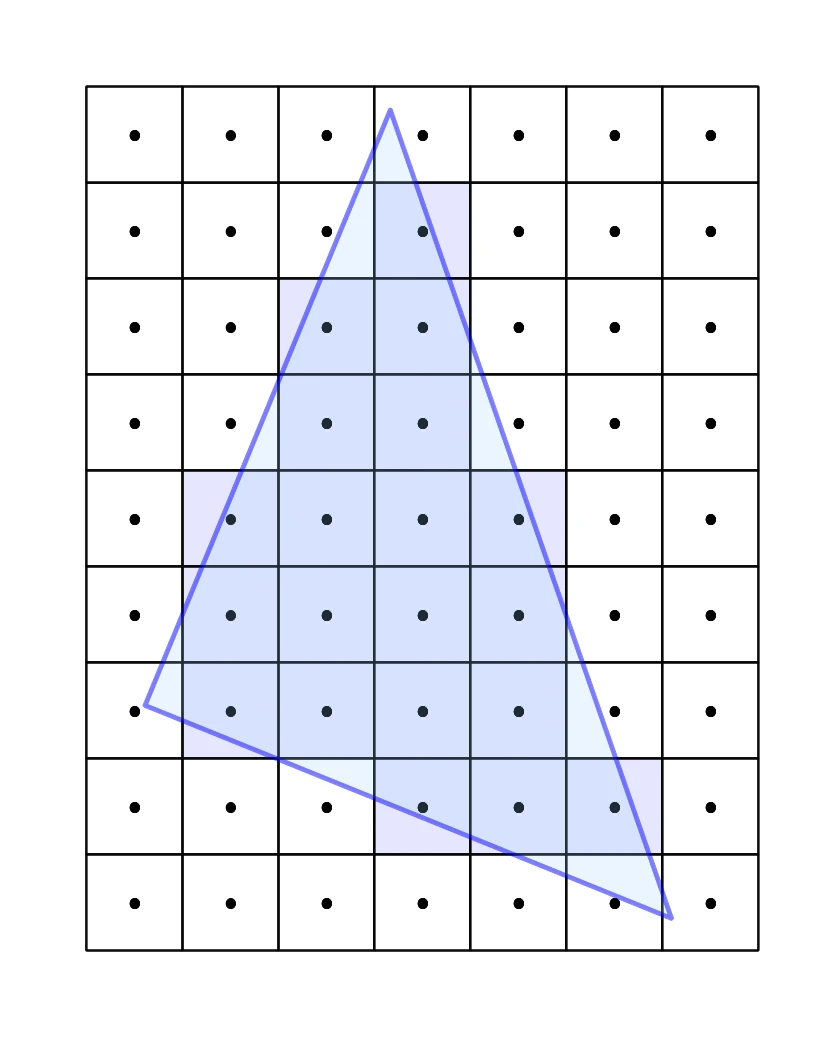

5.5 原理与概念：光栅化仍按像素精度进行

这里要澄清一个常见误会。规范层面上，VRS 主要针对片元着色与带宽瓶颈，光栅化本身仍按像素精度进行。Vulkan 指南

这意味着：即使着色率设成 2×2 或 4×4，图元边缘的覆盖判定还是逐像素做的，边缘几何清晰度因此保留。很多人看到"边缘还是清楚的"就以为 VRS 生效了——其实两件事毫无关系。着色频率描述"每个像素跑几次着色器"，光栅化精度描述"哪些像素算被覆盖"，前者降了，后者没降。

反过来说，"边缘仍然锐利"是个完全无效的验收证据。要确认 VRS 到底生效没有，必须去看着色次数或覆盖率计数器，而不是肉眼看边缘——眼睛能证明光栅化没变，证明不了着色率变了。

5.6 实现与配置：着色率图的绑定代价

Per-Tile 档要绑一张低分辨率的着色率图（shading rate image），它的 texel 尺寸必须满足 shadingRateAttachmentTexelSize 为 2 的幂。绑定不是一次性的——每次用到都要以附件形式挂上，用完再解绑。Vulkan 规范

AMD 的官方建议里有一条很实用：尽量减少每帧着色率图的绑定与解绑次数。因为每绑一次就多一次渲染通道切换，而移动端的通道切换本身就意味着一轮片上数据的落地与重载，这笔账和前几篇算过的带宽账是同一本。

再往下一层看，ROV（Raster Ordered Access Views）要求按光栅顺序、逐像素写入Vulkan 规范。VRS 把一块像素合并成一次着色，破坏了"逐像素、按顺序"这个前提，所以 ROV 也是降级触发条件之一；这一条不像采样掩码那样好绕开，往往要改整条数据流。

5.7 实现与配置：怎么确认真的生效

我们把可确认的信号按可信度从高到低排成三个。

第一个是着色器侧的内建变量。VRS 提供 FragSizeEXT 与 FragInvocationCountEXT，前者给出当前片元所属着色率块的尺寸，后者给出该块内被着色器调用覆盖的像素数。把它输出到调试纹理，就能直接看到实际生效的着色率是几乘几。Vulkan 规范

第二个是GPU 性能计数器：片元着色调用次数与像素数的比值最直接——如果开了 2×2 后这个比值没下降，大概率被降级了Vulkan 规范。第三个是截图覆盖率统计：跑一遍调试视图，统计实际以合并方式着色的像素占比。

这里有条边界要划清：三个信号里只有第一个是规范保证的语义，后两个依赖实现暴露的计数器，不同厂商的名字与口径可能不一致，只作交叉验证；正式验收时，我们以内建变量为准Apple 文档。

5.8 效果与量化：收益递减与失效叠加的净效果

把收益数据摆在一起，能看到一条清楚的分辨率边界。

微软 DirectX 官方博客给的是：Tier 2 相比 Tier 1 再提升 14%，且 1080p 及以下收益递减。出处 Microsoft Learn

联发科开发者中心的天玑平台开关对比是：平均帧率 24.55 → 27.62 fps（约 +12.5%），最低帧 20.87 → 22.36，最高帧 29.93 → 39.85。MediaTek

高通 × 网易《天谕》合作实测：能效提升 >30%、帧率提升 38%。出处

厂商宣称值与实测值要分列。Arm 对 Mali-G715 的说明是最高 +40% FPS 且降低功耗，这条属于厂商宣称值；把它和上面的实测放在一起看，规律很清楚——宣称值对应各自的最优场景，而 1080p 及以下这类边界恰恰是收益最容易缩水的地方。Arm 文档

这张曲线要连着看两件事：收益随分辨率下降而收窄，以及上一节的失效条件会让收益直接归零。两者叠起来，就解释了为什么很多项目"开了 VRS 但没什么感觉"。

5.9 效果与量化：一个反面推演

把失效条件叠加起来，做一次账面推演：一台旗舰机，同一帧同时开 VRS、延迟着色与 sample shading。

第一步，sample shading 触发硬互斥，着色率退回 1×1；第二步，就算软件层还标着"已开启"，延迟着色的几何阶段导出深度，又命中 fragmentShadingRateWithShaderDepthStencilWrites，再退一次；第三步，着色率图依然每帧绑定与解绑，通道切换开销照付。Godot 文档

结果是：着色侧收益为零，绑定侧成本照收，净效果为负。这已经不是概率问题，是把这三个常见选项同时打开之后几乎必然出现的结果——它说明"开了三个加速开关"和"加速了三倍"之间，根本没有因果关系。

这张瀑布图的意思很直接：每个收益项都被一个抵消项吃掉，最后落到零以下。所以正确用法是先做失效条件检查，再谈提速——顺序反了，投入全是沉没成本。

5.10 源码与数据链接

依然是惯例，本章的材料分三层：规范原文决定失效条件，厂商实测的数字决定收益量级，引擎侧口径决定实际可用性。下面按这三层把权威来源列全，先给一张分层结构图。

• 规范降级条件与属性限制：https://docs.vulkan.org/spec/latest/chapters/primsrast.html
• VK_KHR_fragment_shading_rate 参考页与提案：https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_KHR_fragment_shading_rate.html 、https://github.khronos.org/Vulkan-Site/features/latest/features/proposals/VK_KHR_fragment_shading_rate.html
• 渲染通道与附件绑定：https://docs.vulkan.org/spec/latest/chapters/renderpass.html
• AMD RDNA 性能指南（深度导出、后深度覆盖率、ROV）：https://gpuopen.com/learn/rdna-performance-guide/
• 微软 DX12 VRS 与 Gears Tactics 实测：https://learn.microsoft.com/windows/win32/direct3d12/vrs 、https://devblogs.microsoft.com/directx/gears-vrs-tier2/
• 联发科与高通量化口径：https://developer.mediatek.com/VariableRateShading/642428c3f55b040d6989a991.html 、https://developer.qualcomm.com/blog/variable-rate-shading-has-arrived-mobile-impressive-results
• Arm Mali-G715（厂商宣称值）：https://www.arm.com/zh-cn/products/silicon-ip-multimedia/gpu/mali-g715
• 密度图内建变量：https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_EXT_fragment_density_map.html
• 引擎侧口径：https://docs.godotengine.org/en/latest/tutorials/3d/variable_rate_shading.html

5.11 这一章留下的问题

好了，VRS 的失效条件全都"规范写明"，理论上可以逐条自查；真正难判的是它与延迟着色的交叉限制，那要同时知道 G-Buffer 的落地方式与几何阶段的深度写入。这个交叉验证，我们留到第九章的选型决策里合并处理。

四、网格着色机制：task/mesh 两阶段与 meshlet

6.1 一句话点题：网格着色改的是「几何怎么提交」

OK，言归正传，换第二个旋钮。VRS 动的是"每像素付多少着色"，网格着色（Mesh Shading）动的是另一件事：几何怎么提交到 GPU。它用 Task Shader + Mesh Shader 两个计算风格的阶段，整体替换传统"输入装配 → 顶点 → 曲面细分 → 几何"这条前光栅化管线。Khronos 规范

为什么要在讲收益之前先花一整章讲机制？因为网格着色在移动端的结论和桌面完全相反——桌面侧它常常更快，移动端却可能更慢。而解释这个反差的钥匙，全在提交路径的细节里。

这一章要让大家看清楚的是：网格着色换掉的不只是几个阶段的名字，而是驱动能不能提前知道"要准备多少资源"这件事。

6.2 原理与概念：Mesh Shader 的输出模型

下面我们开始拆它的输出模型。Mesh Shader 的调度单位是 workgroup（工作组），可以在内部使用共享内存（shared memory）与 barrier，形态上更接近计算着色器，而不是传统的逐顶点着色器。

它有三个关键约束。第一，不使用顶点输入接口——几何与索引必须由着色器自己生成或从缓冲区读取，没有"按顶点索引自动取属性"这一层。第二，输出拓扑仅支持列表（list），三角带（strip）与扇形（fan）需自行展开。第三，写出之前必须调用 OpSetMeshOutputsEXT，显式声明本次真正输出的顶点数与图元数。Vulkan 指南 Vulkan 规范

这个输出模型和 Direct3D 侧的 mesh shader 规格在语义上是对齐的，两边可以互相参照；区别主要在扩展的成熟度上——Vulkan 这边经历过私有与正式两版并存，D3D 那边则直接进了核心规格。对我们来说，这意味着同一套 meshlet 数据可以较容易地在两个 API 之间迁移，真正要重写的是剔除逻辑与调度参数。D3D 规范

先来看这两张图想强调什么：传统管线里硬件知道索引缓冲里有几个顶点、几个图元，可以据此预取；Mesh Shader 里，在着色器跑完之前没有任何人知道要输出多少几何——这个"未知"正是后面一切代价的源头Arm 文档。

6.3 原理与概念：Task Shader 与 payload

Task Shader 是可选的，作用是间接派发 Mesh Shader 的工作组。它通过 OpEmitMeshTasksEXT(count, payload) 发出新的工作组，把要派发的数量与数据交出去。Vulkan 指南

有两条语义要记牢：该指令每个 workgroup 只执行一次；payload 是 workgroup 级的，形态上类似共享内存；调用之后，该 workgroup 立即终止。这个设计的目的很明确——让一个工作组先用便宜的判断，决定下面哪些簇值得活着。出处

在 D3D 的语境里，Task Shader 对应的名字叫 Amplification Shader，两侧意图一致：做整簇级别的粗粒度剔除，或者按细节层次（Level of Detail, LOD）动态生成几何。两者的分工也是明确的：Task 阶段只看粗粒度的包围信息，不碰顶点，真正生成顶点与图元的活儿全部留给 Mesh 阶段。

payload 之所以定成 workgroup 级、而非全局共享，全局共享需要额外的同步与内存往返，而 workgroup 级可以直接待在片上——这正是它能把粗粒度剔除做得便宜的原因，也和前几篇反复讲的片上预算一脉相承。

6.4 原理与概念：meshlet 与尺寸约束

Task/Mesh 这套机制要落地，就得把几何切成小块，这个小块叫 meshlet（网格小块）。NVIDIA 在 Turing 上给出的一手推荐尺寸是：≤64 顶点 / ≤126 图元。NVIDIA 文档

126 这个数字看着奇怪，来历很清楚：首代硬件按 128 字节（B）的粒度分配空间，而 126 个图元加上计数刚好卡在边界内——3×126 + 4 ≤ 3×128。这里的 3 是每个图元的索引数，4 是末尾的图元计数。也就是说，126 是被 128 B 这个硬粒度倒推出来的，不是拍脑袋选的。NVIDIA 同时指出，这种 meshlet 结构通常能把索引缓冲压到原体积的约 75%。NVIDIA 文档

先来看这套约束在移动端意味着什么。约束越紧，切块就越多，Task Shader 要处理的簇数量也越大；而移动端的算力与带宽都有限，切块一多，"省下来的提交"很容易被"多出来的调度"吃掉arXiv。这是第五篇那条负收益结论的伏笔之一。

6.5 原理与概念：拓扑与输出顺序限制

Mesh Shader 在输出上还有两条容易忽略的限制。

第一条是拓扑仅支持列表。传统管线里的三角带与扇形必须由着色器自己展开成三角形列表，这带来额外的索引组织成本，但也换来了更自由的几何生成方式。Vulkan 规范

第二条是输出顺序被保留。这是 Vulkan 的 VK_EXT_mesh_shader 与早期 NVIDIA 私有 VK_NV_mesh_shader 在设计取舍上的明确差异：前者保证输出顺序与声明顺序一致，后者不保证。顺序可预期有利于确定性渲染与调试，但也少了让驱动重排优化的空间。Vulkan 指南

这两条落到工程上的影响是：想在移动端把 mesh shader 用顺手，几何数据的预处理（展开成 list、按 meshlet 重排索引）基本要从零做一遍，这部分前期投入在排期里常常被低估，最后变成上线前的返工。

6.6 实现与配置：三条派发命令与新阶段位

从 API 侧看，网格着色新增的东西不多，但都必须配对正确。

新阶段位是 VK_SHADER_STAGE_TASK_BIT = 0x40 与 VK_SHADER_STAGE_MESH_BIT = 0x80。同步阶段则是 VK_PIPELINE_STAGE_TASK_SHADER_BIT_EXT = 0x80000 与 VK_PIPELINE_STAGE_MESH_SHADER_BIT_EXT = 0x100000——它们在逻辑上与计算同类，位置在片元之前。派发命令有三条：vkCmdDrawMeshTasksEXT、vkCmdDrawMeshTasksIndirectEXT、vkCmdDrawMeshTasksIndirectCountEXT。Vulkan 规范

三条派发命令的差别只在参数来源：直接版把数量写在命令里，间接版从缓冲区读，带计数的间接版再用第二个缓冲区限制实际派发的工作组数Microsoft Learn。GPU 驱动的剔除结果正是靠后两者回填进命令的——这也是 Task Shader 与 GPU 驱动渲染能衔接起来的地方。

这几个位的编号有规律：0x40 与 0x80 是在原有着色阶段位序列上接着排的，而同步阶段位 0x80000 与 0x100000 走的是另一套更宽的位空间Vulkan 规范D3D 规范。同步写错是网格着色最常见的"能跑但结果不对"来源。

6.7 实现与配置：cluster 剔除与可见性缓冲的配合

网格着色真正的威力，来自簇级剔除（cluster culling）和可见性缓冲的配合。

做法是这样的：在 Task Shader 里，一个 workgroup 决定若干 meshlet 是否存活，把存活数量与索引写进 payload，再用 OpEmitMeshTasksEXT 只派发存活的部分。判定用的通常是一对保守量：包围球（bounding sphere）与法线锥（normal cone），前者做视锥剔除，后者做背面剔除。出处 出处

到了 Mesh Shader 内部，还可以逐三角形做廉价测试，用 SV_CullPrimitive 让光栅器直接跳过被剔除的图元。

引擎侧有个完整案例可参照：Capcom 的 RE Engine 在 Meshlet Rendering Pipeline 里做两级剔除——Instance Culling 用 32 位绘制标志位，Instance/Cluster Culling 用轴对齐包围盒（Axis-Aligned Bounding Box, AABB）加视锥判定，并对零面积三角形做数学处理；在可用时跑分层 Z 缓冲（Hierarchical Z, HiZ）剔除，如果剔除结果是可见性缓冲（visibility buffer），则设置 LOD bias，取值从 2×2、4×4 到 8× 等不同档。出处

这套配合只有一条硬要求：剔除必须在几何被提交之前完成，否则就退化成"先全部提交、再丢掉一部分"，收益会大打折扣，这也是 Task 阶段存在的全部意义。

6.8 效果与量化：桌面侧的正收益

先看正面的证据。NVIDIA 用 Lucy 雕像的 2700 万（27M）三角形做实测：mesh shader 路径 0.9 ms，传统顶点着色路径 1.8 ms；在 16 位索引拆分的情况下是 0.8 ms 对 1.1 ms。NVIDIA 文档

这组数字是厂商实测口径，样本是桌面 GPU，测的是一个几何密度极高的模型。它能说明网格着色在高几何压力下的上限，但不能直接外推到移动端，因为移动端的瓶颈构成和桌面并不一样。

这里要强调的是"高几何密度"：2× 的提升来自几何阶段被大幅压缩，一旦场景的几何量本身不大，可压缩的空间自然就小，剔除也就无从谈起。

6.9 效果与量化：收益全部来自剔除

再看反面。社区的对照实测（RTX 3080 mobile，作者 Kostas Anagnostou）给出了更细的结论。

第一，纯透传（不做任何 GPU 侧剔除）时，mesh shader 没有优势；而且 meshlet 越大反而越慢——128 顶点/256 三角形/128 线程组的配置是 3.43 ms，而传统顶点管线是 2.87 ms。

第二，加上逐 meshlet 的视锥剔除与遮挡剔除之后，某个视图的 G-Buffer 开销下降 44%，Bistro 场景从 1.06 ms 降到 0.74 ms（-30%）。第三，只做逐 mesh 的视锥剔除时，St Miguel 的 G-Buffer 从 3.11 ms 变成 2.86 ms（-8%）——剔除粒度越粗，收益越小，剔除做得越细，省下的帧时间越多。出处

先来看这三组数据的指向：网格着色的收益全部来自"真的做了簇级剔除"，不来自它叫 mesh shader。 把这句话记住，后面在移动端看到负收益时就不会觉得意外。

6.10 源码与数据链接

依然是惯例，本章的材料分三层：扩展规范决定机制与约束，厂商实测给出收益量级，引擎案例展示工程落地形态。下面按这三层把权威来源列全，先给一张分层结构图。

• 扩展规范与提案：https://docs.vulkan.org/features/latest/features/proposals/VK_EXT_mesh_shader.html 、https://registry.khronos.org/vulkan/specs/latest/man/html/VK_EXT_mesh_shader.html
• Khronos 官方机制说明：https://www.khronos.org/blog/mesh-shading-for-vulkan
• D3D 侧对照（Amplification Shader）：https://microsoft.github.io/DirectX-Specs/d3d/MeshShader.html 、https://devblogs.microsoft.com/directx/coming-to-directx-12-mesh-shaders-and-amplification-shaders-reinventing-the-geometry-pipeline/
• meshlet 尺寸与索引压缩一手依据：https://developer.nvidia.com/blog/introduction-turing-mesh-shaders/
• 桌面正收益实测：https://developer.nvidia.com/blog/using-mesh-shaders-for-professional-graphics/
• 桌面反例与剔除收益实测：https://interplayoflight.wordpress.com/2025/05/05/meshlets-and-mesh-shaders/
• 剔除技术综述：https://www.tmarrec.dev/posts/mesh-shaders-and-meshlet-culling.html 、https://krupitskas.com/posts/modern_culling_techniques/
• 引擎侧案例（Capcom RE Engine）：https://enginearchitecture.org/downloads/REAC_2025_Capcom.pdf
• 移动端最佳实践与支持边界：https://docs.qualcomm.com/doc/80-78185-2/topic/mobile_best_practices.html 、https://vulkan.org/user/pages/09.events/vulkanised-2023/vulkanised_mesh_best_practices_2023.02.09-1.pdf

6.11 这一章留下的问题

好了，机制上讲，网格着色把"提交什么"的权力从固定功能单元交给了着色器；但这份自由也意味着驱动失去了提前预取的能力arXiv。这份失去在移动端到底值不值，就是第五篇要算的那笔账。

五、网格着色的移动端反直觉：实测负收益

7.1 一句话点题：移动端 mesh shader 反而更慢

上一章我们把网格着色的机制摆清了：任务着色器（Task Shader）做粗粒度的簇级剔除，网格着色器（Mesh Shader）生成几何，两者合起来替换传统管线里"输入装配 → 顶点 → 曲面细分 → 几何"那一段。那一章的正面证据全部来自桌面——NVIDIA 用 Lucy 雕像的 2700 万三角形测出 0.9 ms 对 1.8 ms，等于快一倍。NVIDIA 文档 读到那里，很容易顺手推出一句：移动端大概也能提速。

这一章要把这个推论拆掉。Arm 与高通 2026 年联合发布的 GPU 驱动渲染实测（Ball Collision / Occlusion 基准）给出的结果完全相反：GPU Mesh Shaders 路径 75.1 FPS / 3.77 W，传统 GPU Indexed 路径 121.4 FPS / 2.02 W——帧率低约 38%，功耗高约 87%。Arm 原文

同一台设备、同一个场景、同一套剔除逻辑，只把几何提交方式从索引绘制（Indexed Draw）换成网格着色，性能反而退了一大截。所以这一章不走"先讲机制再讲收益"的常规顺序，而是先把实测摆上桌，再逐层往下挖根因。

说白了，这一章要回答的问题是在移动端，把几何提交的权力从固定功能单元交给着色器，究竟换来了什么、又交回去了什么。这个问题顺带能解释另一件事：这条路线在移动端的采用率统计里，至今只有约 27%。Arm 原文

7.2 原理与概念：为什么去掉提交反而更慢

先来看看这条链断在哪里。要理解负收益，得先立一个前提：传统路径之所以快，有一半功劳不在硬件算得快，而在驱动提前知道要算多少NVIDIA 文档。

拿一次索引绘制来说，命令写明了索引缓冲（Index Buffer）、顶点缓冲（Vertex Buffer）与图元数量Microsoft Learn。驱动在提交那一刻就拿到完整信息：多少顶点、多少图元、需要哪些顶点属性。有了这些它才能提前做三件事——把着色器与常量送进片上、把顶点描述符取到近处、给分块器（tiler）安排负载。移动 GPU 是分块延迟渲染（Tile-Based Deferred Rendering, TBDR）架构，几何全部提交完之后才逐块着色，"提前知道几何规模"因此比对桌面更关键。

网格着色与间接绘制（Indirect Draw）做了什么？它们把"要画多少"从命令搬进了显存缓冲区，甚至改由上一阶段的计算着色器当场算出来。提交那一刻，命令还是个空壳。驱动失去的不是"提交"这个动作，而是依据提交内容预测所需资源的能力——这是本章所有反直觉现象的公共根因。Arm 原文

先来看这条链断在哪里。上一章的机制篇已经埋了伏笔：Mesh Shader 在着色器跑完之前，没有谁知道要输出多少几何，这是 Khronos 介绍网格着色时反复强调的输出模型特征。Khronos 规范 下面三节把开销拆成三个来源：预取不了着色器、预取不了顶点描述符、分块器被顶到计算之后。与其说它们是三个独立的毛病，不如说是同一件事在三个环节上的表现。

7.3 原理与概念：开销来源之一——无法预取 shader

第一条来自着色器侧。传统绘制里，驱动解析命令时就知道要用哪条管线、带哪些常量、要不要触发编译；这些准备能与 CPU 提交并行，甚至提前一帧做完。到了间接绘制或任务着色器派发，真正要用的着色器与参数取决于运行时才知道的数量，驱动没有名目去提前准备。Arm 原文

Arm 与高通把这条列在第一位。它的代价不体现在指令条数上，而体现在等待上：着色器要等到需要时才被取，取的时候 GPU 可能已经空转了好几个周期Vulkan 规范Vulkan 规范。这就解释了后面那张指令表为什么"总指令只涨两成、纹理周期数涨三倍多"——指令本身不多，错配在时间上的代价才是大头。

这一条在移动端格外贵，原因是移动 GPU 没有桌面那种够大的末级缓存去兜住取指延迟，一次取用没准备好，整条流水就多一段停顿；而这段停顿在功耗上同样要付，因为时钟还在跑。反过来说，若想缓解这一条，能做的也只有把状态切换与着色器变体的数量压下去，让驱动即使在运行时补准备，代价也可控Vulkan 规范Vulkan 规范。好了，下一条更直接。

7.4 原理与概念：开销来源之二——无法预取顶点描述符

第二条来自顶点属性的取法。传统顶点管线里硬件按索引自动取属性——顶点步长、各属性偏移与格式都是管线状态的一部分，驱动可以提前把描述符取到近处，硬件还能把取数合并成大块连续读取Vulkan 规范Microsoft LearnMicrosoft Learn。

Mesh Shader 没有顶点输入接口（上一章讲过），几何与索引必须由着色器自己生成或从缓冲区显式读取。Vulkan 规范 于是每个顶点属性都变成一次由着色器算地址的显式加载：地址要算、缓存要查、命中率还取决于索引重排得好不好。预取和合并这两个红利，一起没了。Vulkan 指南

它对预处理成本的影响是实打实的：桌面可以把索引重排整齐一点来补命中率，移动端带宽与缓存都小得多，重排跟不上就退化成随机读——NVIDIA 那种把索引缓冲压到约 75% 的做法，在移动端要付出更高的组织成本才可能兑现。NVIDIA 文档 换句话说，传统管线把"取顶点属性"做成了一条固定硬件通道，而 Mesh Shader 把这条通道拆掉，改由着色器自己走一遍：自由度上去了，代价是每一次访问都要自己付账。这也意味着，网格着色的前期投入里，索引与属性的重排不是可选项，而是必须项。

7.5 原理与概念：开销来源之三——binner 串行在 compute 之后

第三条来自分块架构本身。移动 GPU 的几何阶段要先跑完，把图元分进各个块（bin），再逐块着色Arm 原文Arm 原文。传统路径下这个过程在硬件内部是流水的：顶点处理、剔除、分块前后重叠，硬件持续有活干。

GPU 驱动渲染把剔除搬进了计算着色器，可见性计算（Visibility）、分层 Z 缓冲（Hierarchical Z, HiZ）测试、间接命令缓冲（Indirect Command Buffer, ICB）回填全是一串 dispatch。分块器只能等这串 dispatch 全部结束才能开工，因为在那之前没有任何人知道这一帧到底要画什么。Arm 原文

这就是第三条开销来源——分块器的序列化代价。它在数据上留下的痕迹很特别：GPU 使用率被拉到 98.7%，频率被顶到 1012 至 1044 MHz，可帧率反而更低。使用率与频率同升、吞吐却下降，说明流水被拉长了，时隙在等待中被消耗——这也顺带解释了功耗为什么同步涨上去。

好了，三个来源齐了：预取不了着色器、预取不了顶点描述符、分块器被顶到计算后面。它们指向同一处——几何提交从"硬件知道的固定流程"变成"着色器现场算出的未知量"。这三条共享同一前提，只要还走这条路，单独优化一条，另外两条照付。Vulkan 原文 下面把四套方案摆在一起，看这三种代价各占多大。

7.6 实现与配置：四方案对照的复现条件

在摆数据之前，先把口径交代清楚，否则同一组数字很容易被误读。下面这一节与 7.7、7.8 三节说的其实是同一批数字的三种切法：提交方案、帧率与功耗、帧时间。

这组实测来自 Arm 与高通 2026 年的联合材料，基准是 Ball Collision / Occlusion，即"球的碰撞与遮挡"这类几何规模中等、剔除需求明确的场景。记录四项指标：帧率、整机功耗、GPU 使用率、GPU 频率。对照四种提交方式：全 CPU（模拟、碰撞、剔除都在 CPU 做）、GPU Indexed（几何交给 GPU，走传统索引绘制，最佳传统路径）、GPU Indirect（GPU 侧剔除加分层 Z 缓冲，用间接绘制提交）、GPU Mesh Shaders（同一套剔除逻辑改用任务与网格着色器提交）。Arm 原文

有一处要交代：材料里没有列出被测设备的具体型号与驱动版本，若要作为选型依据，建议在同一台目标机上按四个方案各跑一遍，比对差距而非直接套数值。方法本身可靠——固定场景、只改提交方式，这正是隔离变量的标准做法，后面写验收脚本也要照搬。还有一点值得留意：GPU Indirect 与 GPU Mesh Shaders 共用同一套分层 Z 剔除逻辑，所以两者之间的差距只能归到提交方式上，而不是剔除算法本身。剔除前端一致这一点，让"提交方式才是变量"这个结论更硬。

7.7 效果与量化：四方案 FPS 与功耗全表

数据摆上桌。

Arm 原文

表里有三个格子值得停下来看。第一，全 CPU 只有 14.6 FPS，说明把剔除搬到 GPU 侧确实有价值——从 14.6 到 84.4 FPS 这一段，是 GPU 驱动渲染真正的红利。第二，Mesh Shaders 与 Indirect 几乎并排（75.1 对 84.4 FPS，功耗 3.77 对 3.84 W），说明网格着色在移动端没能在这条链上再省出什么，反而略输。第三，Indexed 的 GPU 频率只有 656 MHz，另外两条路径都在 1000 MHz 以上，功耗也就跟着翻倍。

换句话说，收益的分布是这样的：剔除带来红利，但提交方式把红利又交回去了一部分。桌面的瓶颈更多压在几何吞吐上（NVIDIA 那组 0.9 对 1.8 ms 正是这种情形），移动端压在带宽、能耗与流水时隙上，交回去的那部分就格外显眼。NVIDIA 文档 另一层原因是两边的账本身不同：移动端要同时付带宽与能耗两份钱，交回去的那部分等于被扣了两次。

这张表的价值不在"Mesh 比 Indexed 慢"这个结论上，而在它把"GPU 剔除值不值得做"和"用哪种方式提交剔除结果"分开了——前者值得，后者在移动端是尽量别用计算着色器那一条路。桌面侧的对照实测同样显示：不加剔除的纯透传没有优势，加了剔除才有明显收益。出处

7.8 效果与量化：间接绘制 ON/OFF 的帧时间

帧率之外，Arm 与高通还给了间接绘制开与关的帧时间对比，这一组更能看清代价落在哪一段流水上。

同一场景下，一帧的 GPU 时间为 18.28 ms（间接开启）对 16.69 ms（关闭），差 1.59 ms，约 +9.5%；其中主表面（main surface）渲染时间为 11.50 ms 对 9.93 ms。Arm 原文

两个数字要分开放。整帧那 9.5% 看着不大，但它是净增开销——间接绘制本是为省时间才引入的，结果净账是负的。主表面那一段更值得注意：它属于逐块着色阶段，变慢说明代价渗透到了分块着色环节，而不只停在几何提交那里。这和 7.5 节的序列化代价对得上：分块器等到计算结束才开工，可重叠的时间被压缩，最终体现在主表面的耗时上。

先来看这组对比为什么比 FPS 更有说服力：FPS 会被降频、锁帧与调度抖动干扰，帧时间是 GPU 侧直接测出来的，误差小得多。反过来也提醒我们——验收时只看 FPS，很容易把"帧率掉了"归到热降频头上，而错过几何提交这一层。顺带一提，主表面那 1.57 ms 的增量，正好与后面要讲的顶点流式读取对得上：它是那笔带宽账在帧时间上的投影。换句话说，间接绘制的代价不止落在提交那一刻，也落在了它本不该影响的分块着色环节里。

7.9 效果与量化：芯片侧指令开销

再看一层更底层的证据：Adreno 离线编译器（Offline Compiler）给出的芯片侧指令开销对比Vulkan 规范。它把同一段逻辑在索引绘制与间接绘制两条路径上编译，数指令条数与关键资源的周期数。

总指令数为 1215（Indexed）对 1479（Indirect）；内存写入为 16 对 42；纹理读取为 2 对 10；纹理相关的周期数为 12.1 对 40.5。Qualcomm 文档

这组数字的形状比绝对值更有信息量。指令总量涨了约两成（1215 → 1479），属于可接受的量级；但内存写入涨到约 2.6 倍，纹理周期数涨到约 3.3 倍。两件事叠起来，正是前面两条来源的量化表达：指令没涨多少，说明算法本身没变复杂；涨得凶的是访问类操作，说明代价集中在"取不到近处、只能往内存走"这件事上，与 7.3、7.4 两节的推论一致。顺带说，内存写入从 16 涨到 42，多数来自可见性结果与间接参数的写回——这是 GPU 驱动渲染额外引入的中间物，它们同样要过一遍内存。

顺带说一句口径：离线编译器数的是静态指令与估算周期，不代表真机的绝对时间，但它对"哪一类操作变重了"这类相对判断很可靠Arm 文档。所以这组数字我们拿来定性，不拿来当性能预测，只在做两版实现对比时拿来判方向。

7.10 效果与量化：真正的瓶颈是顶点流式读取

把上面几层拼起来，还剩一个问题没答：既然芯片侧只涨了两成指令，为什么实测会慢 9.5% 甚至更多？答案是带宽——具体说，是顶点数据的流式读取Arm 文档Android 文档。

移动端 GPU 驱动渲染游戏有一条共同的构成：预深度（PreZ）→ 分层 Z 缓冲 → 分层 Z 测试 → 可见性缓冲（Visibility Buffer）→ 间接命令缓冲 → 间接绘制。这套流程里，强制缓冲（feeding buffer）只有约 3 MB，属于低开销；真正的大头是顶点流式读取，规模在 400 MB 以上。Arm 原文

这就把前面的账接上了：去掉提交，省下的是那 3 MB 量级的强制缓冲；付出的却是顶点描述符无法预取、无法合并之后，顶点数据只能以更碎的方式流过。省的是一小笔，贵的是那一大笔。材料里也提到片内内存堆（tile memory heap）对这条链路有显著帮助——这又回到了整条系列反复出现的那条主线：能留在片上的，不要落到主存。Qualcomm 文档

这个结论对工程的含义很具体：想在这条路上省带宽，功夫不在剔除逻辑写得漂不漂亮，而在顶点数据的组织方式——索引是否重排得利于合并、属性是否拆到最少、片内内存能不能兜住热点Android 文档Arm 文档。这也正好解释了官方最佳实践里"优先逐顶点属性而非逐图元属性"那一条的来由。还有一点值得记住：这条瓶颈与"用不用网格着色"无关，它由顶点数据本身决定，因此无论走哪条提交路径，这笔流量都在那里，只是花法不同。

7.11 实现与配置：官方最佳实践里可用的部分

高通在 Adreno 的移动最佳实践文档里专门给了网格着色一节，要点有五条：避免使用放大（amplification，即 task）着色器；设置最优的波前（wave）数量；优先使用逐顶点属性而非逐图元属性；控制 task payload 不超过设备上限；可以用 LPAC 与图形管线（Graphics Pipe）做负载均衡。Qualcomm 文档

逐条看，它们都在回应前面那三个开销来源。避免 task 着色器，是因为多一层间接派发就多一段无法预取的等待；优先逐顶点属性，是因为逐图元属性会放大显式加载的次数（对应 7.4 节）；控制 payload，是因为 payload 超限会溢出到主存，直接毁掉片上预算出处UE 文档。官方最佳实践与我们的根因分析指向同一处，这本身就是一条交叉验证。

不过清单之外还有一道硬门槛：支持现状。高通方面，Snapdragon 8 Elite Gen 5 的产品页明确写了支持网格着色，Adreno 800 系列（2025 年起）是真正可用的档位；出处 但 Vulkanised 2026 一份讲 Quest 2/3 上 GPU 驱动渲染的材料明确写着，其所用的 Adreno XR（600/700 架构）「Mesh shaders – Not available in our target hardware」——所以 Adreno 6xx/7xx 是反证，而不是支持证据。Vulkan 原文

Arm Mali 与 Immortalis 一侧，公开一手材料里未找到其声明支持 VK_EXT_mesh_shader 的证据，Arm 主打的是延迟顶点着色（Deferred Vertex Shading, DVS）与更大的图块，口径只能是「待官方确认」；Imagination PowerVR 同样未证实。这里我们把边界写准，不做任何超出一手材料的断言。Vulkan 指南 把这三条边界连起来看，网格着色在移动端目前的处境很清楚：机制已就绪、硬件刚铺开、收益还没被证明。

7.12 这一章留下的问题

好了，网格着色在移动端的账算是清楚了：剔除带来的红利是真的，但计算着色器式的提交方式会把这份红利连同预取能力一起交回去，净账为负。真正的问题因此变成：剔除该放在哪里、用什么方式提交，才能既不丢红利又不丢预取？这把钥匙在光追那一侧还有第二次用武之地——两条光追路线的差别，本质上也是"嵌在既有管线里"还是"另起一条管线"，我们放到下一章去接D3D 规范。

六、光追的两条路：内联 vs 独立管线

8.1 一句话点题：光追改的是「每像素算多少射线」

下面我们开始换第三本账。这一章要换一本账，从光照切入。前两章的旋钮分别拧在着色与几何上：片段着色率（Variable Rate Shading, VRS）改的是每像素付多少着色，网格着色改的是几何怎么提交。光照这本账落在第三个旋钮上——每像素算多少条射线。这条数决定求交次数，求交次数决定加速结构被访问多少遍，而每一次内存访问都要按皮焦耳记账。所以移动端看光追，第一眼不该看画面有多真，要看这一栏。

先给两条路命名。内联式指 VK_KHR_ray_query 提供的光线查询（ray query）；独立管线式指 VK_KHR_ray_tracing_pipelineVulkan 规范Vulkan 规范。两者都能算同一条射线，同一个效果也都能做，但在移动端的账是反的。

一句话收束本节：光追在移动端要解决的是"走哪条路算"，"能不能算"已经不是问题了。 这句是第六、七两章共同的题眼。

这两条路的名字先记住，后面每一节都会回到它们。回路本身是一样的，差别只在回路住在哪里。

8.2 原理与概念：光线追踪的基本回路

依然是惯例，先从回路本身说起。光追不是新东西。1525 年丢勒在《画家手册》里留下一幅木刻：画师把绳子一端固定在墙上一处，另一端穿过一块方格网，逐格去够物体上的位置——这其实就是"从视点经屏幕像素发射射线"最早的图解。五百年后硬件做的动作没变，只是把绳换成了射线，把手换成了加速结构。

回路本身只有四步：从相机经像素发一条射线 → 与场景求交 → 取最近命中点的材质 → 着色或继续弹射。分歧不在回路，而在这段回路写在哪里。写在普通着色器里，就是内联式；写成一整组独立阶段，就是独立管线式arXiv。这个"写在哪里"的差别，会一路放大成下一章要算的那条 TBDR 收益差。

丢勒那张图还有一层用处：它提醒我们光追的核心动作是逐像素一条射线，不是"整屏一次"。射线条数是可数的，可数就能进账——这正是它比"画质好不好"更适合当移动端判据的原因。

8.3 原理与概念：Ray Query 内联式

内联式的关键词是"任意阶段"。VK_KHR_ray_query 允许在任意着色器阶段发起光线查询，核心指令是 OpRayQueryProceedKHR。写法是把遍历展开成一个循环：先用 rayQueryInitializeEXT 初始化一条查询，给定原点、方向、tMin/tMax 与标记位，再反复调用 rayQueryProceedEXT 推进遍历，命中后用 rayQueryGetIntersection* 取回距离、图元编号、实例编号等结果。Vulkan 指南

它最大的工程价值是不改管线。既然写在普通着色器里，就不需要新建光追管线对象，也不需要着色器绑定表（Shader Binding Table, SBT）Microsoft Learn。光栅路径与它是叠加关系：几何照常光栅化，几何缓冲照常写，只在片元里对"难题像素"多发一条射线。

先来看这条路的代价。它与主着色共享寄存器与占用率：遍历本身是同步点，射线一多，片元的占用率就被压下去Vulkan 规范。这不是致命的，但它说明内联式不是白捡的便宜。

8.4 原理与概念：RT Pipeline 独立管线式

独立管线式是另一套东西。VK_KHR_ray_tracing_pipeline 新增一组专用阶段：ray generation、intersection、any-hit、closest-hit、miss，以 OpTraceRayKHR 发起，用着色器绑定表（SBT）做分派——SBT 按"命中了什么"决定调用哪一段着色器。Vulkan 指南

它的结构与光栅是替换关系而不是叠加关系。ray generation 阶段生成的是光线，不是三角形；输入装配、顶点处理、光栅器这一趟全都不参与。代价也在这里：一旦绕过光栅器，下一章要算的那笔帧缓冲压缩红利就跟着一起没了。Vulkan 原文

先来看两条路并排之后差在哪。六个维度里，真正决定移动端成败的是第三条——它是不是吃得到片上的压缩。

8.5 原理与概念：两条路的六维对照

把两条路并排放，六个维度就够看清。

Arm 的口径很明确：硬件同时支持两者，但早期驱动可能只暴露 ray query 扩展，移动端应从 ray query 起步。Vulkan 原文 硬件侧也有能全卸载的一条路线：Imagination 的 RAC（Ray Acceleration Cluster，光线加速簇）把 BVH 遍历与求交做进固定功能单元，IMG CXT-48-1536 RT3 核集成 3 个 RAC、累计 1.3 GRay/s（厂商宣称）。Imagination

这张分叉图先记着，下一章会把它换算成能耗。既然支持面与压缩都偏向内联，下面直接进实现细节。

8.6 实现与配置：Arm 的遍历最佳实践

如果只在移动端收一条建议，就是"保持 warp 内光线相干（coherent）"。理由和网格着色那一章同源：相干意味着同一 warp 的相邻线程走同一批 BVH 节点、命中缓存；一旦方向、起点、长度发散，遍历就退化成逐线程随机访存，能耗随之上去。所以发线时尽量让同一 warp 的光线方向、起点与长度相近。Vulkan 原文

第二条是每个 rayQueryInitialize() 只做一次 rayQueryProceed()，别把查询塞进循环或复杂分支里——遍历是同步点，循环里的查询会把占用率拖垮。第三条是尽早终止：阴影、遮蔽这类只需要"有没有被挡住"的测试，用 gl_RayFlagsTerminateOnFirstHit 命中即停；SkipAABB、Opaque 这类标记在编译期就能确定，能省掉不必要的相交阶段调用。Vulkan 指南

三条建议合起来是一句话：让遍历尽可能短、尽可能整齐。这条原则在加速结构的组织上还会再出现一次。

8.7 实现与配置：加速结构的构建与更新取舍

加速结构分两层：底层的 BLAS（Bottom-Level Acceleration Structure，底层加速结构） 装单个几何体或一组图元，顶层的 TLAS（Top-Level Acceleration Structure，顶层加速结构） 装实例与变换。构建很贵，更新便宜，但更新只吃得起"仅改变换"这一类变化Vulkan 规范Vulkan 规范。Vulkan 指南

Arm 给的调优方向有三条：缩小节点的包围盒、把含大空间空洞的 BLAS 拆开、用 BLAS transform 保证轴对齐。三条都指向同一件事——少遍历空节点。空洞越大，射线在空盒子里空转的步数越多，而每一步都是一次内存访问，也就都有 pJ 单价。Vulkan 原文

结构搭好之后，下一个问题就是"哪些效果值得发射线"。下面用一组对照图来回答。

8.8 效果与量化：反射与 GI 的做法对照

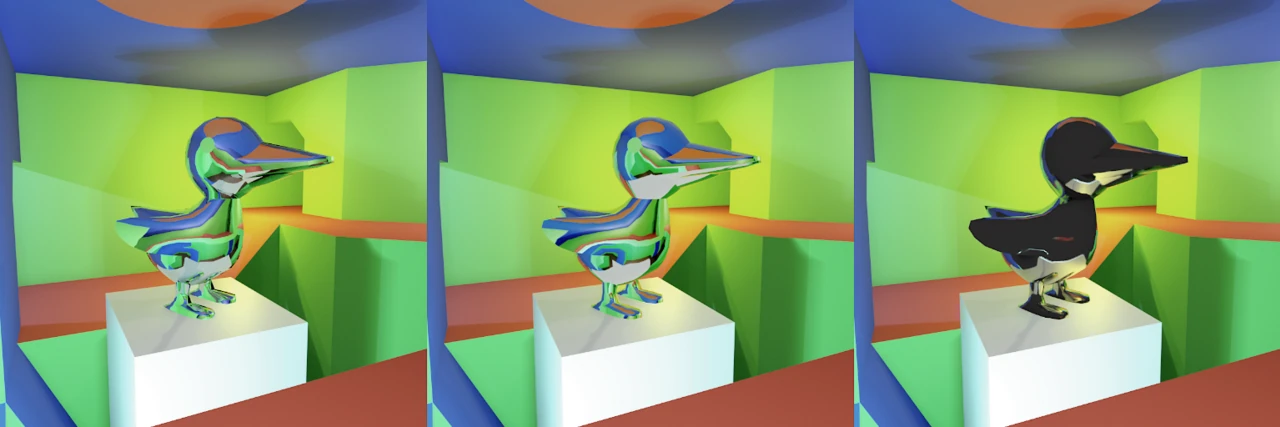

先看一张反射做法的对照图。它把同一场景的多种反射实现摆在一起，恰好说明"光追反射"是一族做法而非一种做法，观感与代价各不相同——这一点在选型时比"哪种更好看"重要得多。

回到选型。反射最值得用内联：它在屏幕空间反射（SSR）失效的地方补一条射线，叠加在片元里，不碰压缩。光追阴影同样适合内联——只需要遮蔽测试，配终止标志即可，成本最低Vulkan 规范Vulkan 规范。环境光遮蔽（AO）与全局光照（GI）属于"难题里的难题"，单帧一发不够、还要降噪，移动端一般只做低采样数的补充项。需要提醒的是，上图那种递归反射只是原理演示，真机上每一级弹射都要乘上射线条数——级数每加一，账就翻一倍，而观感收益是递减的。

这张表给出的不是"该不该做光追"，而是"哪几个效果先用、每个像素发几条"。选完效果，还要知道算到什么程度算够。

8.9 效果与量化：算法收敛的参照系

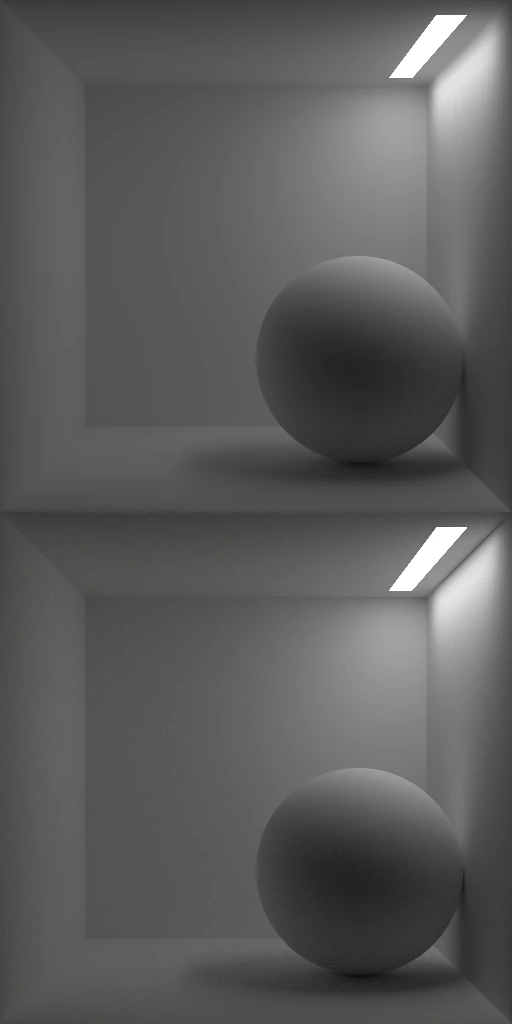

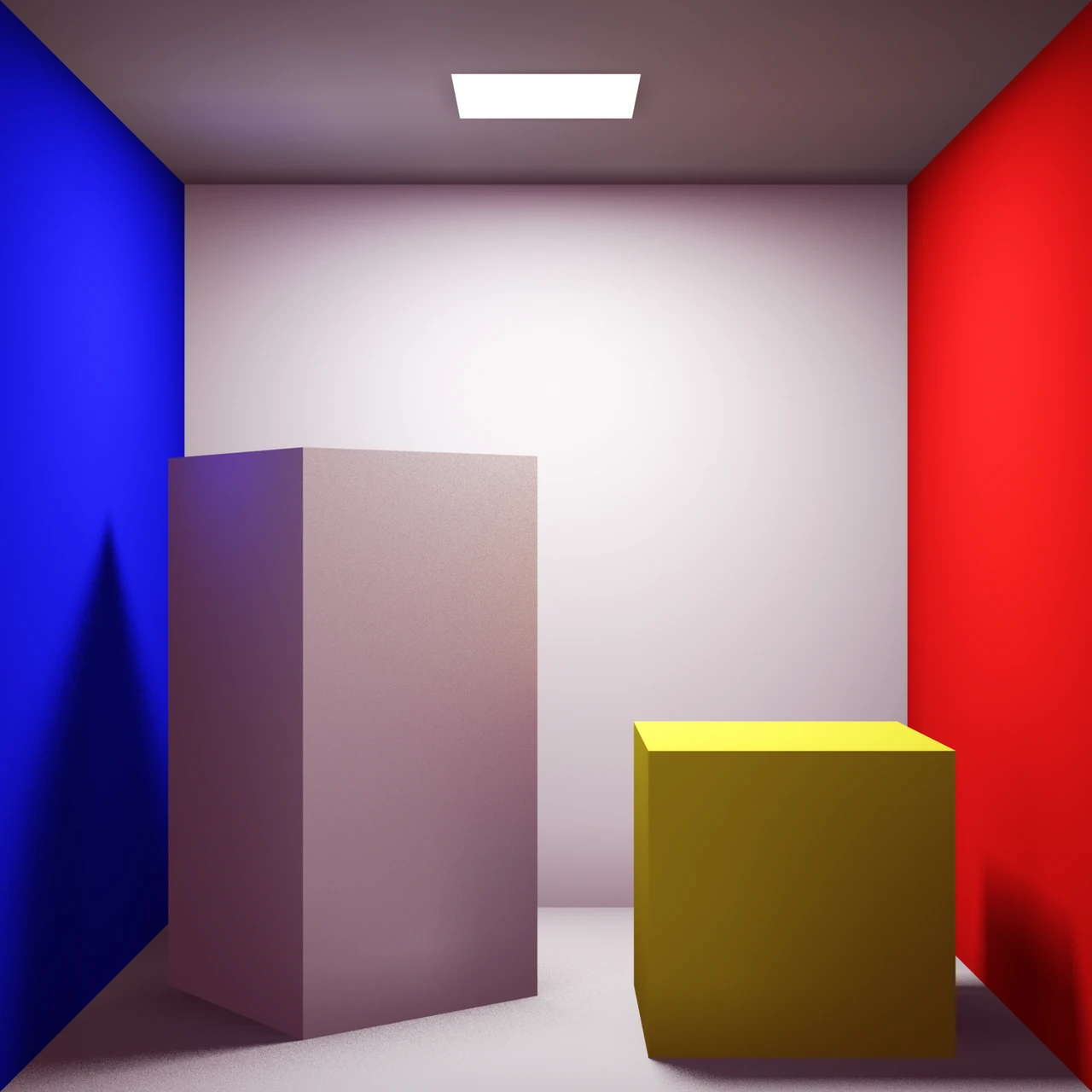

判断一台设备"光追够不够用"，还需要一个收敛参照系。经典的康奈尔盒（Cornell Box）就是干这个的：同一场景、同一组光源，路径追踪（Path Tracing）用蒙特卡洛采样逼近真实解，采样越多越干净；辐射度方法（Radiosity）只解漫反射的全局光照，收敛快，但看不到镜面与焦散。

把这两张放一起看：路径追踪那张的光斑里还带着噪声，辐射度那张干净但缺镜面项。移动端的光追就夹在中间——采样数被功耗按住，只能靠降噪与分辨率折衷。算法收敛速度与硬件能负担的采样数，是两条独立的线，不能混着讲。

8.10 源码与数据链接

依然是惯例，本章材料分三层：规范原文定接口与遍历规则，厂商与学术材料定量级与实测，外部素材库供配图。先给一张分层结构图，再逐条列出全部出处，方便大家逐条核对。

• 光线遍历与 ray query：https://docs.vulkan.org/spec/latest/chapters/raytraversal.html
• Ray Tracing 概览与 SBT：https://docs.vulkan.org/tutorial/latest/courses/18_Ray_tracing/00_Overview.html
• Arm《Mobile Ray Tracing Demystified》：https://www.vulkan.org/user/pages/09.events/vulkanised-2026/Mobile-Ray-Tracing-Demystified-Iago-CalvoLista-Arm.pptx.pdf
• Arm 图形产品页（光追硬件与压缩规格）：https://www.arm.com/zh-cn/products/silicon-ip-multimedia
• Imagination PowerVR Photon 与光追发布页：https://www.imaginationtech.com/products/gpu/graphics-architecture/powervr-photon/ 、https://www.imaginationtech.com/news/imagination-launches-the-most-advanced-ray-tracing-gpu/
• Imagination 光追白皮书：https://resources.imaginationtech.com/hubfs/gated-files/raytracing/raytracing-shininglight-whitepaper-en.pdf
• 高通 Adreno 产品页与骁龙 8 Gen 3：https://www.qualcomm.com/processors/adreno 、https://www.qualcomm.com/smartphones/products/8-series/snapdragon-8-gen-3-mobile-platform
• 联发科天玑 9500（原生支持 Vulkan Raytracing Pipeline）：https://www.mediatek.com/products/smartphones/mediatek-dimensity-9500
• ACM 移动混合渲染与帧时间实测：https://dl.acm.org/doi/pdf/10.1145/2818427.2818442 、https://dl.acm.org/doi/pdf/10.1145/3721239.3734103
• Wikimedia Commons · Category:Ray tracing（本章外部素材来源）：https://commons.wikimedia.org/wiki/Category:Ray_tracing

8.11 这一章留下的问题

好了，内联式先赢一局，但要记住这一局赢在哪：它赢在没有离开片元流程，因此吃到了 TBDR 的压缩红利。那份红利到底是什么、值多少皮焦耳？下一章把两样东西摆上同一张桌——压缩比与内存能耗的 pJ 账。

七、光追与 TBDR 的冲突：压缩红利与 pJ 账

9.1 一句话点题：吃掉压缩红利，光追才有账可算

好了，先把那份红利称一称。上一章的结论还悬在半空：内联式赢在"没离开片元流程"。这一章要把这份红利换算成具体的数——分块延迟渲染（Tile-Based Deferred Rendering, TBDR）到底送了移动端什么，独立管线又拿走了什么。 一句话：光追只有在吃到压缩红利之后，才有账可算。

要算清这笔账，先把红利的来源拆开——它其实是两份互相叠加的收益，合起来才是一个数。

9.2 原理与概念：TBDR 的红利从哪来

下面我们开始算这笔红利。TBDR 的红利来自一件事：只把最终像素写回主存Arm 文档Qualcomm 文档。移动 GPU 把画面切成小块，几何先全部提交、逐块做隐面消除，最后只把可见像素的颜色写出去。中间过程——深度、模板、被覆盖掉的像素——都发生在片上，不产生主存往返。

这份红利是硬件白送的，不需要写一行代码。Imagination 的官方实测是典型帧里平均每屏幕像素提交了 4.7 个片段，实际着色只有 1.2 个；再叠加帧缓冲压缩，写回主存的字节还能再砍一档。Imagination

先来看这份红利为什么对光追格外重要。光追一旦进入片元，射线条数会随着画质目标成倍上涨，但可见性判定的收益仍在——被挡住的像素依旧不参与着色，也就不会发出射线arXiv。红利保住了，光追的成本才可能被压在功耗预算内。

9.3 原理与概念：RT Pipeline 为什么吃掉它

独立管线式把 ray generation 放在了光栅化前面，这一趟里没有"逐块收集几何再消除"的动作。帧缓冲压缩（framebuffer compression）在这条路径上失效：压缩的前提是写回的是连续的、有空间相关性的最终像素，而独立管线一帧逐像素地发线、写结果，像素之间不再有那种成块被剔除、成块被写回的模式Arm 文档。

Arm 的说法很直接：这条路径直接削弱了 TBDR 最大的优势。Vulkan 原文 结果就是本该压在片上的读写，被迫走到带宽受限的系统总线上，而这几笔账最后全部记在内存能耗上。

数据改道之后，多出来的往返要按什么单价记账？下面给出这条单价线。

9.4 原理与概念：内存能耗的 pJ 账

账要用能耗单位记。Arm 给的量级是：访问主存 RAM 约 100 pJ，访问系统级缓存 SLC 约 10 pJ——差整整十倍。Arm 文档 这个十倍不是理论值，它是移动端所有带宽优化最终要收敛到的那条线：把一次 RAM 访问换成一次缓存或片上访问，省下的是九成能耗。

把这条单价摆成表，三个落点的高低一目了然：

好了，单价立住了，就能算一帧的账。一帧里每一次多余的 RAM 往返都按 100 pJ 计价，而压缩与 tile-local 读取做的正是把这类往返换成 10 pJ 甚至更低的片上访问——这就是"光追要留在片上"那句话的定量版本Arm 文档Microsoft LearnApple 文档。

9.5 原理与概念：压缩比与续航的关系

压缩比直接对应续航。Arm 的两套压缩：AFBC（Arm Frame Buffer Compression）无损，约 2:1；AFRC（Arm Fixed Rate Compression）有损固定码率，最高 4:1。Arm 文档 按上一节的单价换算：原本要写 4 份数据的动作，AFRC 4:1 下只需写 1 份，写回能耗直接降到四分之一。

要注意的是，这条链只在写回仍走片上的压缩路径时成立。独立管线让压缩失效，等于把 4:1 的红利原地退回 1:1——同一份画面，能耗差出好几倍Arm 文档。

9.6 实现与配置：dynamic_rendering_local_read

要在移动端做混合渲染，需要一条能在渲染过程中读回当前块已写出的像素的能力。VK_KHR_dynamic_rendering 加上 VK_KHR_dynamic_rendering_local_read 提供的正是这个：在动态渲染下实现类 subpass 的 tile-local 读取，读的还是片上那份数据，不落主存。Vulkan 指南

这条能力正好接上第五篇的结论：延迟着色在移动端成不成立，取决于几何缓冲落不落地。这里的落点一模一样——光追的中间结果如果能在块内被后续阶段读到，它就还在片上；一旦拆成两个 pass，压缩红利立刻作废Apple 文档Unity 文档Apple 文档。

这条取舍与第五篇的 subpass 结论是同一条：能在一个 pass 里读完的，就不要拆成两个Vulkan 规范NVIDIA 文档Arm 原文。分工原则也随之确定。

9.7 实现与配置：混合渲染的分工原则

分工原则一句话：光栅出几何缓冲与基础着色，ray query 只算难题Apple 文档Qualcomm 文档。几何与直接光照走成熟的光栅路径，保住隐面消除与压缩；阴影、反射、AO 这类"靠屏幕空间近似会出错的像素"，再用内联射线补一刀。ACM 的研究结论同向：移动混合渲染的关键是把分块渲染的原理反映到加速结构的遍历里，带宽与能效才可能可接受。出处

分工定了，接下来看这套做法在真机上离目标还有多远。

9.8 效果与量化：移动端实测帧时间

第三方（ACM 同行评审）的帧时间把移动光追的现状钉住了：Samsung Xclipse 940 在 Bistro 场景平均帧时间 286 ms，同场 Mali-G715 是 592 ms；换到 Sponza，两者分别是 29 ms 与 466 ms。出处 注意口径：这是实测，不是厂商宣称值。

同一组材料里，两台的差距接近 2 倍与 16 倍两档，说明光追性能在移动端高度依赖硬件路线与驱动实现——同一句"支持光追"，落在不同芯片上不是同一件事。

两组数字摆在一起，问题就变成一个很直接的算术题：还差几倍。

9.9 效果与量化：离可用还有多远

用帧时间反推差距。60 fps 的帧预算是 16.7 ms。Bistro 的 286 ms 要压到 16.7 ms，需要约 17 倍；Sponza 的 29 ms 只需约 1.7 倍。这两条线不能混着讲——"移动光追还不能用"是一句过于笼统的话，它只在重几何、强发散的场景里成立。

要走到可用，三条路并行：降分辨率或降采样、用降噪替代高采样、以及把难题交给内联式只算必要像素arXiv。三条都指向同一个方向——减少每帧真正发出的射线条数。

9.10 源码与数据链接

依然是惯例，本章的账本由两组硬来源支撑：压缩规格与内存能耗量级来自 Arm，帧时间与混合渲染结论来自 ACM 同行评审，另有厂商侧口径作为辅助。下面先给分层结构，再逐条列全出处。

• Arm 压缩规格与内存能耗量级：https://www.arm.com/zh-cn/products/silicon-ip-multimedia
• 渲染通道与类 subpass 的 tile-local 读取：https://docs.vulkan.org/spec/latest/chapters/renderpass.html
• Arm《Mobile Ray Tracing Demystified》：https://www.vulkan.org/user/pages/09.events/vulkanised-2026/Mobile-Ray-Tracing-Demystified-Iago-CalvoLista-Arm.pptx.pdf
• ACM 移动混合渲染的加速结构遍历：https://dl.acm.org/doi/pdf/10.1145/2818427.2818442
• ACM 移动光追帧时间实测：https://dl.acm.org/doi/pdf/10.1145/3721239.3734103
• 高通 Adreno TBDR 与 GMEM 说明：https://docs.qualcomm.com/bundle/publicresource/topics/80-78185-2/overview.html
• 高通 VRS × 光追配合口径：https://developer.qualcomm.com/blog/variable-rate-shading-has-arrived-mobile-impressive-results
• AMD RDNA 性能指南（帧缓冲压缩与深度导出）：https://gpuopen.com/learn/rdna-performance-guide/
• 联发科天玑 9400（光追性能口径）：https://www.mediatek.com/products/smartphones/mediatek-dimensity-9400
• Wikimedia Commons · Category:Ray tracing：https://commons.wikimedia.org/wiki/Category:Ray_tracing

9.11 这一章留下的问题

好了，压缩红利算清了：内联保得住，独立管线保不住；pJ 单价的十倍差，就是这条路的全部理由。但账本上的账不等于货架上的货——芯片支持矩阵、引擎开关、驱动暴露程度，每一层都可能再缩水一次。下一章去看这条链条从芯片到引擎到底剩多少。

八、厂商与引擎的现实：落地清单

10.1 一句话点题：从芯片到引擎，每一层都在缩水

上一章我们把光追与分块渲染（Tile-Based Deferred Rendering，TBDR）的冲突算成了一本 pJ 账，账算完还有个更现实的问题：这些特性在真机上到底有没有被做出来、被驱动暴露出来、被引擎认下来。

这条链路要走四道关口：硅片有没有硬件单元，驱动有没有以可用版本暴露扩展，引擎有没有对应渲染路径，项目有没有手段确认它生效。前两道是厂商的事，后两道是我们自己的事。

说白了，发布会讲的是第一层，开发者文档讲的是第二层，我们真正会踩坑的是后两层。这一章要把规格表上缺的那一列标出来，那一列的题目是"是否真的可用"。

10.2–10.3 原理与概念：光追硬件的三种路线与 RTUv1 → RTUv2 的演进

先来看看三者各自把线画在哪儿。移动端的光追硬件能数出三条路线。第一条是 Imagination PowerVR Photon 的光线加速簇（Ray Acceleration Cluster，RAC）：由光线测试单元、硬件 BVH 遍历与包相干性聚集（RTLS Level 4）组成，把整段求交整块卸载出去。Imagination

第二条是 Arm Immortalis 的光线追踪单元（Ray Tracing Unit，RTU）：Mali-G715 是首款移动端硬件级光追 GPU，Mali G1 Ultra 引入的 RTUv2 转向改善高光线发散场景，采用单光线模型。Vulkan 原文

第三条是高通 Adreno 的自研路线，官方措辞是它能处理"每秒数百亿次光线求交"，并用后处理加速单元把后处理块效率最多提升 75%，三条路线里它最强调与自家分块架构配合。出处

三者的分野在卸载粒度上：RAC 走整段卸载，RTU 与着色核心同层，Adreno 更贴近自家分块架构；同一段光追代码在三家的代价模型并不一样，不能拿一家的最佳实践去套另一家。出处

10.4 效果与量化：三家厂商的光追规格与宣称值

摆数字之前先把口径钉死：下面这一批数字全部是厂商宣称值，来自官方产品页或白皮书，不是第三方独立实测，不能当成工程可用性的证据。

Imagination 的口径是：IMG CXT-48-1536 RT3 核集成 3 个 RAC，累计 1.3 GRay/s；CXT 单核 RT3 的计算、纹理与几何较上代提升 50%。Imagination Imagination

Arm 更保守：G715 的新着色核心 128 个 fp32 FMA/时钟，性能较 Mali-G710 提升 15%。高通与联发科这边：Snapdragon 8 Gen 3 宣称 GPU 渲染与能效各 +25%；天玑 9300+ 宣称 60 帧光追加主机级全局光照（Global Illumination，GI）、同场景功耗省约 20%，这一列全部是厂商口径。Arm 原文 出处 MediaTek

先来看这张表最容易误导人的地方：这三家的数字单位根本不可比，排在同一列里做排名，等于把速度、里程和油价混在一起排序，得不出任何可靠结论。MediaTek

这也是后面只认第三方实测的原因：宣称值用来判断这笔投入有没有人认真在做，实测值用来判断现在能不能用，两者都要，不能互相替代，更不能混在一张榜上排名。

10.5 效果与量化：移动平台支持矩阵

支持面要按代次列成矩阵，并标出来源等级：A 级是官方一手材料，B 级是第三方整理Arm 文档Apple 文档。

Arm 一支：G715 起进入硬件光追（首款），G720 被用在多款旗舰 SoC 上，G925 与 G1 Ultra 继续演进，其中 G1 Ultra 带来 RTUv2，光追支持面因此覆盖了从 2022 年到 2026 年的整段旗舰。Imagination 一支：RT3 核（含 CXT 系列）是移动端光追的承载单元。Arm 文档 出处

第三方实测给的是另一面的数字，而且口径完全不同：ACM 的同行评审材料量的是帧时间——三星 Xclipse 940 在 Bistro 场景平均 286 ms、Mali-G715 为 592 ms，Sponza 场景分别是 29 ms 与 466 ms，这组落差本身就是结论，它就是移动光追目前的现实水位。出处

好了，矩阵要与规格表合起来看：规格表说有光追单元，实测表说有单元的机器跑一个中等场景要几百毫秒Microsoft Learn。

10.6 原理与概念：mesh shader 支持现状与未证实清单

网格着色（Mesh Shading）的现状最需要小心，因为一手证据分布极不均匀。证据最强的是高通 Adreno：Snapdragon 8 Elite Gen 5 的官方产品页明确写了「Support for Mesh Shading」。出处 Qualcomm 文档

但同一家厂商也有反向证据。Vulkanised 2026 的《GPU-Driven Rendering in the Quest 2 and 3》明确写着，Quest 2/3 所用的 Adreno 系列架构「Mesh shaders – Not available in our target hardware」，所以真正可用的范围是 Adreno 800 系列（2025 年起），这一点在中文资料里常被写成更早的代次，实际差了好几年。Vulkan 原文

Arm Mali / Immortalis：未证实。 公开一手来源中，我们没有找到 Arm 声明支持 VK_EXT_mesh_shader 的证据；Arm 官方主推的是延迟顶点着色（Deferred Vertex Shading，DVS）几何管线与更大的图块（G720 最高 64×64），与 mesh shader 不是一回事，这里必须写「未证实」，不得断言支持。Vulkan 指南

Imagination PowerVR：未证实。 官方对外主推 TBDR、HyperLane 与 AI Synergy，我们同样没有找到移动 PowerVR 支持 mesh shader 的一手证据，因此一样标注「未证实」，不得断言支持；这两处留白属于暂时没有答案，而不是答案是否。

这两处留白与桌面侧的坐标要分开看：第三方整理指出，截至 2024 年初代表低端支持卡是 GTX 1650、RX 6400（RDNA2）与 Intel Arc A370，苹果 Metal 3 在 2022 年引入该能力，硬件支持见于 M3 与 A17 一类的芯片，仅供参照。出处

10.7–10.8 实现与配置：引擎侧的双口径与 VRS 的芯片分代门槛

引擎侧最典型的是虚幻引擎（Unreal Engine，UE）的双口径，两套材料必须同时引用才算准确UE 文档。

第一套来自移动渲染路径：UE 的移动渲染器长期明确标注"硬件光追 = 否"；Lumen 不支持移动平台，官方也写明没有为移动渲染器开发动态 GI 的计划。第二套来自 UE 5.3：自 5.3 起 Android 上加入实验性移动光追，但它走的是 Mobile Desktop Renderer，官方列出的支持 GPU 为 Adreno 740、Immortalis-G715 与三星 XClipse 系列。出处 UE 文档 UE 文档

两套合起来，准确的边界只有一句：UE 的移动光追是实验性的、绕过标准移动渲染路径、且需要落在官方 GPU 名单内UE 文档。 至于 Unity，本篇不为它的移动光追支持面下任何结论。

再看 VRS（Variable Rate Shading，可变速率着色）的芯片分代门槛：Arm 侧从 Immortalis-G715、Mali-G715 与 Mali-G615（第 4 代 Valhall）起支持，Godot 文档口径是 Mali-G615 及更新；高通侧是 Snapdragon 888 及更新；联发科侧是 Dimensity 9000 及更新。Godot 文档 Arm 原文 MediaTek

这三条门槛落到项目里却常被忽略：同一款游戏在 2021 年机型上开 VRS 可能是静默无效，在 2023 年机型上才是真开。

10.9 效果与量化：规格表上缺的那一列

把前面几节合起来就能说明白，为什么规格表在移动图形里几乎没用：它只填了硬件有没有，而真正决定成败的三列全是空的——扩展有没有被驱动暴露、引擎有没有对应渲染路径、项目有没有手段确认它生效。

先看两个现成的例子。网格着色那一列：硅片层写着有，但驱动与引擎层的成熟路径还很少，且第五章已实测出负收益，结论只能是有硬件、慎用。光追那一列：硅片层多家都有，驱动层可能只暴露 ray query 扩展，引擎层 UE 只有实验性路径。

10.10 源码与数据链接

依然是惯例，本章材料分四层：厂商产品页给规格与宣称值，厂商开发者文档给工程建议，引擎官方文档给可用性边界，学术与第三方材料给独立实测。下面按这四层把来源列全。

凡标注「厂商宣称」的条目都可回溯到对应产品页或白皮书；需要复核的同学可以从这里逐条查证，本节不引用任何无法回溯的二手数字，也不引用发布会口径。

• Imagination 光追架构、新闻与白皮书（厂商宣称）：https://www.imaginationtech.com/products/gpu/graphics-architecture/powervr-photon/ 、https://www.imaginationtech.com/news/imagination-launches-the-most-advanced-ray-tracing-gpu/ 、https://resources.imaginationtech.com/hubfs/gated-files/raytracing/raytracing-shininglight-whitepaper-en.pdf
• Arm 移动光追一手材料（RTUv1 → RTUv2）与产品页：https://www.vulkan.org/user/pages/09.events/vulkanised-2026/Mobile-Ray-Tracing-Demystified-Iago-CalvoLista-Arm.pptx.pdf 、https://community.arm.com/arm-community-blogs/b/mobile-graphics-and-gaming-blog/posts/arm-immortalis-g715-developer-overview 、https://www.arm.com/zh-cn/products/silicon-ip-multimedia
• 高通 Adreno 与 Snapdragon 产品页：https://www.qualcomm.com/processors/adreno 、https://www.qualcomm.com/smartphones/products/8-series/snapdragon-8-gen-3-mobile-platform 、https://www.qualcomm.com/products/mobile/snapdragon/smartphones/snapdragon-8-series-mobile-platforms/snapdragon-8-elite-gen-5
• 高通移动最佳实践（mesh shader 建议）：https://docs.qualcomm.com/doc/80-78185-2/topic/mobile_best_practices.html
• 联发科天玑平台光追口径：https://www.mediatek.com/zh-cn/products/smartphones/mediatek-dimensity-9300-plus 、https://www.mediatek.com/products/smartphones/mediatek-dimensity-9400 、https://www.mediatek.com/products/smartphones/mediatek-dimensity-9500
• mesh shader 扩展规范（用于标注未证实项）与横向参照：https://docs.vulkan.org/features/latest/features/proposals/VK_EXT_mesh_shader.html 、https://linebender.org/wiki/gpu/mesh-shaders/
• Adreno 600/700 的反向证据：https://www.vulkan.org/user/pages/09.events/vulkanised-2026/1415-Lucas-Silva-DevshGraphicsProgramming.pptx.pdf
• 引擎侧边界（UE 与 Lumen）：https://docs.unrealengine.com/5.2/en-US/rendering-features-for-mobile-games-in-unreal-engine/ 、https://dev.epicgames.com/documentation/en-us/unreal-engine/lumen-technical-details-in-unreal-engine/ 、https://dev.epicgames.com/documentation/en-us/unreal-engine/unreal-engine-5.3-release-notes
• VRS 芯片分代门槛（Arm / 高通 / 联发科）：https://docs.godotengine.org/en/latest/tutorials/3d/variable_rate_shading.html 、https://developer.mediatek.com/VariableRateShading/642428c3f55b040d6989a991.html
• 第三方独立实测帧时间：https://dl.acm.org/doi/pdf/10.1145/3721239.3734103
• 代次对照（第三方，B 级）：https://www.faceofit.com/immortalis-g1-ultra-vs-g925-vs-g720/

10.11 这一章留下的问题

好了，规格、宣称值、支持矩阵三层摆完之后，我们手上有了三张互不相同的清单：VRS 的门槛最清楚，光追的边界最模糊，网格着色则连"支持"都还没被普遍证实。

这三个特性放进同一个项目时该怎么排序、怎么取舍，以及顺序反了要付出什么代价，就是下一章要交的答卷，也是本篇最后一次把三个旋钮摆到同一张桌上。

九、三者的交汇与选型：同一本账上的三个旋钮

11.1 一句话点题：三个特性不是三次升级，是三个旋钮

下面我们开始合账。走完前八章，我们已经有三个独立结论：VRS 会被规范静默降回 1×1，网格着色在移动端实测是负收益，光追的独立管线会吃掉 TBDR 最大的红利。

这三个特性不是三次逐代升级，而是同一本账上的三个旋钮。它们之间是互相拉扯的关系——拧开一个，另一个的收益可能归零，配合得当也可能一起放大。

说白了，前八章验证的是每个旋钮能不能用，这一章验证的是它们能不能一起用；判据仍然只有一条，就是有没有破坏片上流程，这条判据不因为组合方式改变而改变。

11.2 原理与概念：VRS × 光追的配合

OK，言归正传，从第一对组合说起。这一对最顺：VRS 与光追在方向上一致。 光追把每像素的代价推高，VRS 正好把着色频率压下来，一个加成本、一个降成本。Arm 的口径是，其实现等价于 DirectX 的 Tier 2 语义，并建议着色率区域不超过 2×2。Vulkan 原文

为什么压到 2×2 而不是更激进？因为光追的输出通常是高频细节——反射、阴影边缘、GI 的间接光斑，对分辨率非常敏感；着色率一放大细节先糊掉，而糊掉的观感损失往往比省下的那点帧时间更贵arXiv。

先来看一个具体的分工建议：把反射缓冲这类低频大块的通道调得激进一些，把阴影与细节通道留在 1×1 或 2×2。但前提仍是第三章那套确认流程，顺序不能反。

11.3 原理与概念：光追 × 延迟着色的顺序

第二对组合是顺序问题。上一篇的结论是：延迟着色能不能用，取决于中间物落不落地；片上预算硬卡在 128 bit/像素。 这一章补的是同一张账的另一栏——光追若要吃到片上压缩，就必须留在片元阶段：内联式 ray query（VK_KHR_ray_query）嵌入在片元着色里，能受益于片上压缩；独立管线的 VK_KHR_ray_tracing_pipeline 以 ray generation 取代光栅化，会丢失帧缓冲压缩。Vulkan 指南 Vulkan 指南

细节上还有两个可用工具：VK_KHR_dynamic_rendering 配合 VK_KHR_dynamic_rendering_local_read，可以在动态渲染下实现类 subpass 的 tile-local 读取，Khronos 官方点名为移动端分块 GPU 省带宽的大件事，这条正好接上上一篇的 subpass 结论，两篇的账在这里合成一本。Vulkan 指南

11.4–11.5 原理与概念 与 实现：网格着色 × 可见性缓冲、三者的开启顺序与依赖

第三对组合最需要谨慎，因为它涉及全篇最反直觉的那条实测：网格着色在桌面侧的正收益全部来自簇级剔除（cluster culling）；而在移动端，Arm × Qualcomm 的 Ball Collision 基准里，GPU Mesh Shaders 是 75.1 FPS / 3.77 W，传统 Indexed 路径是 121.4 FPS / 2.02 W。Arm 原文

那它和可见性缓冲（Visibility Buffer）的关系是什么？后者只记录哪个三角形覆盖了哪个像素、把着色推迟到后面，与 cluster 剔除天然合拍：剔除做在 task 阶段，可见性缓冲承接剔除结果。Capcom 的 RE Engine 就是完整样本，在可用时跑分层 Z 缓冲（Hierarchical Z，HiZ）剔除，命中可见性缓冲则设置 LOD bias。出处 Khronos 规范

但前提是：它的收益来自剔除，不来自 mesh shader 这个名字。 几何量不够大、剔除省不下多少，移动端那笔丢掉预取红利的成本就会原样落在账上，一分不少，这笔成本是刚性的。NVIDIA 文档

先来看开启顺序：第一步定引擎渲染路径（G-Buffer 落不落地）；第二步定光追路线（ray query 起步）；第三步才谈 VRS 的档位与区域大小；第四步才评估是否引入网格着色；这个顺序反了，返工量会翻倍Unity 文档Unity 文档。

11.6 效果与量化：组合效果表

组合关系要列成表，左边收益、右边抵消。VRS 配光追：收益是降低着色频率，抵消项是几何阶段写深度会触发静默降级。光追配延迟着色：收益是 ray query 能吃片上压缩，抵消项是 RT pipeline 会丢帧缓冲压缩。网格着色配可见性缓冲：收益来自簇级剔除，抵消项是移动端丢掉预取红利。三者同时开：抵消项会叠加。

这张表要传达的只有一句：收益可以叠加的部分很少，抵消却几乎总是叠加的。 判断一个组合值不值得，要看关掉它之后哪些抵消项会消失。

11.7 实现与配置：选型决策树

选型要按三个维度分叉：画质目标、内容特征、目标设备Unity 文档。画质目标是接近主机的观感时，光追必要性最高，VRS 要保守；画质目标是稳住 60 帧时顺序反过来。

内容特征这一维：几何密度高、剔除能做细的场景才有网格着色的讨论空间。目标设备这一维：只服务近两年的旗舰，还是必须覆盖 2021 年的中端机型，这一条直接决定 VRS 能不能用。

先来看这棵树怎么用：它是按先砍再选的顺序设计的，先用目标设备砍掉根本用不了的特性，再用内容特征砍掉收益上限低的特性。反过来按想要什么来选，一定会选到在自己设备上静默失效的那一项。

11.8 效果与量化：光追观感的参照基准

选型里最难量化的部分是观感，这里给一组可以对着看的参照基准，都来自公开的经典测试素材。

第一类是材质球测试：3chromeballs.png 那组三球图，用三种材质展示同一条反射算法在金属、玻璃与涂漆上的收敛情况，是判断反射到底做没做对最省事的一组。第二类是反射与焦散场景，用来判断反射与折射的能量走向对不对。文件页

第三类是康奈尔盒（Cornell Box）：路径追踪版与辐射度版的对照说明了一件事——同一个场景，两种算法的收敛形态完全不同，所以"和参照图长得像"并不等于"算法对了"。

说白了，这组基准是给验收一个锚点：移动端的光追不必和离线的路径追踪长得一样，但至少要能分出反射方向对错。

11.9 源码与数据链接

依然是惯例，本章材料分三层：规范与官方教程定路线边界，厂商与学术材料定实测量级，公开素材给观感基准。下面按这三层把来源列全，涉及数字的条目都能找到原始出处。

想自己复现的同学可以逐条回溯：本节只列一手材料与官方文档，二手转述一律不列，涉及数字的条目都能在原文里找到对应段落，方便独立复核与后续版本对照。

• 光追两条路的官方教程总览与遍历规范：https://docs.vulkan.org/tutorial/latest/courses/18_Ray_tracing/00_Overview.html 、https://docs.vulkan.org/spec/latest/chapters/raytraversal.html
• Arm 移动光追路线建议（ray query 起步、region ≤2×2）：https://www.vulkan.org/user/pages/09.events/vulkanised-2026/Mobile-Ray-Tracing-Demystified-Iago-CalvoLista-Arm.pptx.pdf
• 渲染通道与 tile-local 读取（回指第 5 篇）：https://docs.vulkan.org/spec/latest/chapters/renderpass.html
• VRS 光栅化与着色率语义、降级触发条件：https://docs.vulkan.org/spec/latest/chapters/primsrast.html 、https://gpuopen.com/learn/rdna-performance-guide/
• 网格着色机制与移动端负收益实测：https://www.khronos.org/blog/mesh-shading-for-vulkan 、https://community.arm.com/cfs-file/__key/communityserver-blogs-components-weblogfiles/00-00-00-20-66/2026_2D00_mmg_2D00_rodrigo_2D00_gpu_2D00_driven.pdf.pdf
• meshlet 尺寸约束一手依据与扩展规范：https://developer.nvidia.com/blog/introduction-turing-mesh-shaders/ 、https://docs.vulkan.org/features/latest/features/proposals/VK_EXT_mesh_shader.html
• 引擎侧案例（HiZ 剔除与 visibility buffer 的 LOD bias）：https://enginearchitecture.org/downloads/REAC_2025_Capcom.pdf
• 混合渲染与移动光追的学术结论：https://dl.acm.org/doi/pdf/10.1145/3721239.3734103 、https://dl.acm.org/doi/pdf/10.1145/2818427.2818442
• 公开观感参照素材：https://commons.wikimedia.org/wiki/Category:Ray_tracing
• 移动最佳实践（payload 与 wave count 约束）：https://docs.qualcomm.com/doc/80-78185-2/topic/mobile_best_practices.html

11.10 效果与量化：三句话收束

这一篇的结论可以压成三句。第一句：VRS 的收益取决于有没有触发降级条件，而最常见的触发条件恰好来自延迟着色本身。 第二句：光追在移动端只有走内联 ray query 才吃得到片上压缩。 第三句：网格着色在移动端的收益全部来自簇级剔除，没有足够密的几何，这笔账就是负的。

这三句有一个共同前提，也就是全篇开头那条判据：有没有破坏片上流程。 判断任何一个新特性，先别问它是不是下一代技术，先问它有没有动到那本账。

11.11 这一章留下的问题

好了，选型给的是方向，不是证据。这三个特性在真机上到底生效没有——VRS 要看降级条件、光追要看压缩是否还在、网格着色要看剔除是否真的做了——三件事都需要可观测的信号来判定。

下一章要把这些信号做成可复现的配置与验收清单，让「我们开了」这句话变成能拿出来的证据，也让本篇的每个结论都能被独立复核，而不是只留下一句口头结论。

十、可复现配置与验收：怎么证明真的生效

12.1 一句话点题：验收闭环

好了，最后一章只问一件事。上一章把三个旋钮摆到了同一张桌上，也排定了开启顺序。顺序对了不等于结果对了，这一章要回答最后一个问题：怎么证明它真的生效。 前九章每条结论都来自别人的实测或规范原文，落到自己的项目里都得重新证一遍——我们这台机器、这条管线、这套内容，和材料里那台并不是同一个。

考核的终点是「我们能量出它带来的变化」，而不是停在「我们开了」。说白了，验收得闭环：一头是声明支持，另一头是稳态指标，中间必须有可观测的信号把两端连起来；三句口径也要分清——声明支持不等于设置成功，设置成功也不等于真的生效UE 文档。

这三句对应三层证据，缺一层就换不回一句能写进结论的话。下面先把要检查的东西列成清单，一份给 Vulkan 侧、一份给引擎侧，逐项对着实现核；这份清单决定后面每个信号能不能采到、每个结论能不能复核Arm 原文Unity 文档。

12.2 实现与配置：Vulkan 侧配置清单

Vulkan 侧的检查从设备能力开始，三个特性各有一组特性位与属性限制，声明支持只是第一道门。可变速率着色（Variable Rate Shading, VRS）要查 VkPhysicalDeviceFragmentShadingRateFeaturesKHR 里的三个布尔位，它们分别对应管线档、图元档与附件档。Vulkan 规范

只看布尔位还不够，真正的限制藏在属性结构 VkPhysicalDeviceFragmentShadingRatePropertiesKHR 里：前六个 fragmentShadingRateWith* 布尔位说明哪些操作会把着色率压回 (1,1)，后两个是覆盖率采样数上限，另有 shadingRateAttachmentTexelSize，它必须是 2 的幂，尺寸越大省下的带宽越有限。Vulkan 指南

落到管线与命令缓冲上要核对三处：VkPipelineFragmentShadingRateStateCreateInfoKHR 里的 fragmentSize 与两级 combinerOps、动态命令 vkCmdSetFragmentShadingRateKHR、以及把着色率图挂进渲染通道的附件结构；另有兼容位 fragmentShadingRateStrictMultiplyCombiner，它决定 1×1 组合的结果，跨平台移植时属必查项。Vulkan 规范

网格着色侧要查 VkPhysicalDeviceMeshShaderFeaturesEXT（task 与 mesh 阶段位）与 VkPhysicalDeviceMeshShaderPropertiesEXT（输出与 payload 上限），并核对阶段位 0x40、0x80 与同步阶段位 0x80000、0x100000，同步写错是「能跑但结果不对」的常见来源。Vulkan 指南 光追侧按路分查：内联式确认 VK_KHR_ray_query，独立管线还要 VK_KHR_ray_tracing_pipeline 与 VK_KHR_acceleration_structure；混合渲染再加 dynamic_rendering 与 dynamic_rendering_local_read，后者提供类 subpass 的 tile-local 读取。Vulkan 指南 Vulkan 规范

12.3 实现与配置：引擎侧配置清单

引擎侧的清单要把上一章那张支持矩阵翻译成开关，逐层核对，顺序不能反。虚幻引擎（Unreal Engine, UE）分两套口径：标准移动渲染路径里硬件光追与 Lumen 都不可用，要开只能走 5.3 起的实验性移动光追（Mobile Desktop Renderer），且必须落在官方 GPU 名单内。出处 所以第一项检查看的是「走的是哪条渲染路径」，「开关在哪」反倒其次。UE 文档

Godot 侧的门槛是代次：文档口径是 Mali-G615 及更新、Snapdragon 888 及更新、Dimensity 9000 及更新，低于这条线的机器上开 VRS 只会静默无效。Godot 文档 这一条最容易被忽略——同一个包在 2021 年机型上开与在 2023 年机型上开不是同一件事，而清单里写的「已开启」很可能是前者。

网格着色在引擎侧更保守，主要落在高通 Adreno 的官方最佳实践上：避免放大（amplification，即 task）着色器、设置最优的波前（wave）数量、优先逐顶点属性而非逐图元属性、控制 task payload 不超上限、用 LPAC 与图形管线做负载均衡。Qualcomm 文档 这五条属于配置约束，而不是可以随手拨的开关，任何一条没对上，第五章那笔负收益就会原样复现。

Unity 一侧我们仍然不下结论：在取得官方权威来源之前，任何写法都属于替它做判断，这一格先留空，等一手文档补齐再填，宁可少一列，也不写猜出来的结论。

12.4 实现与配置：六个可观测信号

零章列过六个信号，这一节给每个信号补上判读方法：用什么查、查到什么算通过、以及常见误读。前三个只能排除「根本没开」，后三个才回答「开了有没有用」，这个分界是整份验收流程的地基。Vulkan 指南

第一个是扩展与特性位：用 vkGetPhysicalDeviceFeatures2 查那几组特性位，它只能证明设备声明支持。第二个是管线状态回读：把 VRS 的 fragmentSize 与网格着色阶段位记进日志，它证明参数设进去了，但设进去与生效之间还隔着降级条件。出处

第三个是着色率图内容：逐帧导出着色率图附件，看 2×2 区块里是否真的出现大于 1 的值，整张图全是 1 就是被静默压回了 (1,1)。Vulkan 指南 第四个是 GPU 侧计数器：片元着色调用数与像素数的比值最直接，开了 2×2 后这个比值不降，大概率是没生效；几何侧看顶点吞吐与 bin 数。Android 文档

第五个是帧时间：分段计时，把主表面与后处理拆开；它由 GPU 侧直接给出，比帧率稳、也不吃锁帧与调度抖动。出处 第六个是功耗与频率，要看稳态而不是峰值——网格着色那条路上使用率与频率同升、吞吐反降，说明流水被拉长，这笔代价只在稳态里显形。Arm 文档

12.5 实现与配置：三个特性各自的验收脚本骨架

清单是静态的，脚本要把它们串成一次可重复的跑测；三个特性各给一套骨架，伪代码只写关键步骤。三段骨架共用一个约定：固定场景、只改一个变量、记录全部六项信号，这样出来的差异才归得进账。Vulkan 原文

VRS 骨架。 第一步，启动时枚举特性位与属性位并落盘；第二步，建两条管线，一条 1×1、一条 2×2，或给同一条管线挂一张 2×2 着色率图；第三步，用 FragSizeEXT 与 FragInvocationCountEXT 把实际生效的着色率写进一张调试纹理；第四步，跑同一段场景，比较片元着色调用数；第五步，若没生效，按属性位逐条二分——先关掉 sample shading，再关掉几何阶段的深度导出。Vulkan 规范

网格着色骨架。 第一步，记录 task/mesh 特性位与输出上限；第二步，若设备支持网格查询（mesh shader queries）就用它数生成的图元数 Vulkan 指南；第三步，对照跑 Indexed 与 Mesh 两条路径，记录帧时间、功耗与频率；第四步，若 Mesh 更慢，先确认剔除是否真的发生——存活簇比例接近全量即形同虚设；第五步，再看顶点流式读取的流量。Arm 原文 光追骨架同理：确认内联式还是独立管线，记录射线条数，比对写回量判断压缩是否还在，再分段计时拆开遍历与着色。Vulkan 指南

12.6 效果与量化：验收判定表

把特性、信号与判据放进同一张表，验收就有了统一口径。判据都是相对量：片元着色调用数的下降幅度、存活簇比例、写回量的变化，都要先测一遍基准——VRS 测 1×1、网格着色测 Indexed、光追测关闭压缩的对照帧——再拿出来比Unity 文档Apple 文档。

用法是先横向再纵向：横向一行行对，找出哪一项不通过；纵向一列列看，判断问题出在「没开」还是「没用」；两侧同时不通过时，优先怀疑路线选错，而不是参数没调好。

判定表还有一层用处：它能直接当回归对比的模板Apple 文档。把每次跑测的六项信号按同一张表落盘，两次结果一叠，差异就自动归到某一行上，这条链就是回归自动化的雏形。

12.7 效果与量化：三个典型失败案例的排查顺序

失败案例有三种典型形态，各自对应一条固定顺序；顺序有讲究，反着查会把最常见的原因放到最后。案例一：边缘依然锐利，着色却没省。 这是 VRS 的降级，顺序是——先看信号三，着色率图是否全是 1；若是，再查有没有开 sample shading（语义互斥）；再查几何阶段有没有写深度，或用了光栅顺序访问视图（Raster Ordered Access Views, ROV）；最后才回到属性位逐条二分。GPUOpen

这样排的理由很清楚：最常见的触发条件恰好来自延迟着色本身，也就是最后才该被想到的那一层。Vulkan 指南 案例二：网格着色开了反而更慢。 顺序是——先看剔除是否真的发生（存活簇比例）；再看帧时间增量落在哪一段，是几何提交还是主表面；最后回到顶点流式读取的流量。Arm 原文

案例三：画面对了，功耗却爆了。 顺序是——先确认光追走的哪条路；再看写回量与压缩状态；最后数每像素射线。若走的是独立管线，压缩这一栏几乎没有挽回余地，只能改路线。出处

三个案例的共同点值得单独说一句：它们都不会在日志里留下痕迹Apple 文档。 报错为零，画面正常，唯一能露馅的地方就是我们自己埋的那几个信号——这也是为什么验收要先埋信号、再谈优化。

12.8 效果与量化：交付前的自检清单

上线之前，把前面的清单压成一份可以逐条打勾的自检表，五组顺序固定，不能跳步。第一组能力确认：目标机型的最低代次是否过线，特性位是否声明支持，官方支持名单是否覆盖。第二组配置核对：三处 VRS 设置点、四位网格阶段码、光追两条路的扩展组合，逐项对照实现代码。第三组观测就位：六个信号里至少要能稳定采集到四个，否则验收没有证据。Vulkan 指南

第四组指标达标：帧时间、功耗与频率都要落在稳态区间，不能用峰值或首帧数据Unity 文档UE 文档Android 文档。第五组文档留存：把设备型号、驱动版本、场景与口径一并记录，它是下一次回归对比的基准。五组之间有序：能力没过线，后面四组就没有意义；观测没就位，指标达标也只是巧合。

说白了，这份清单解决的是同一个问题：让「我们优化过了」这句话可被复核。 少了任何一组，下一次换设备、换驱动、换场景，全都得从头再猜，代价会重复一遍。

12.9 源码与数据链接

依然是惯例，本章的材料分三层：规范与官方指南定检查项，性能分析工具定采集方式，厂商与学术材料定量级与判据Arm 原文出处。先把三层之间的关系摆清——规范层回答「该查什么」，工具层回答「怎么取到」，实测层回答「取到的数怎么读」。

三层各管一段、互相不可替代：规范不给采集手段，工具不判读口径，实测不替代条款；三者缺一，验收就会退化成凭感觉判断Apple 文档Apple 文档Android 文档。下面按这三层把来源列全，涉及数字与条款的条目都能回溯到原文。

• 规范与官方指南（检查项与限制条件）：https://docs.vulkan.org/spec/latest/chapters/primsrast.html 、https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_KHR_fragment_shading_rate.html 、https://docs.vulkan.org/features/latest/features/proposals/VK_EXT_mesh_shader.html 、https://docs.vulkan.org/spec/latest/chapters/raytraversal.html 、https://docs.vulkan.org/guide/latest/tile_based_rendering_best_practices.html
• 渲染通道与 tile-local 读取（回指第 5 篇）：https://docs.vulkan.org/spec/latest/chapters/renderpass.html 、https://docs.vulkan.org/refpages/latest/refpages/source/VK_KHR_dynamic_rendering_local_read.html
• 性能分析工具（采集方式）：https://developer.android.google.cn/agi/start 、https://renderdoc.org/docs/index.html 、https://docs.qualcomm.com/bundle/publicresource/topics/80-71528-1/snapdragon_profiler.html 、https://developer.arm.com/documentation/101897/latest 、https://docs.qualcomm.com/bundle/publicresource/80-80022-19/topics/graphics_developer_tools.md
• 厂商最佳实践与配置约束：https://docs.qualcomm.com/doc/80-78185-2/topic/mobile_best_practices.html 、https://gpuopen.com/learn/rdna-performance-guide/
• 厂商与学术实测（判读口径）：https://community.arm.com/cfs-file/__key/communityserver-blogs-components-weblogfiles/00-00-00-20-66/2026_2D00_mmg_2D00_rodrigo_2D00_gpu_2D00_driven.pdf.pdf 、https://www.vulkan.org/user/pages/09.events/vulkanised-2026/Mobile-Ray-Tracing-Demystified-Iago-CalvoLista-Arm.pptx.pdf 、https://dl.acm.org/doi/pdf/10.1145/3721239.3734103
• 引擎侧可用性边界：https://docs.unrealengine.com/5.2/en-US/rendering-features-for-mobile-games-in-unreal-engine/ 、https://docs.godotengine.org/en/latest/tutorials/3d/variable_rate_shading.html

12.10 效果与量化：交给第七篇的三件事

本篇到验收为止，把三个特性算成了能判定的结论；但判定用的是本篇自己定的口径，能不能跨项目、跨芯片复用，还是另一回事。这三件事都是本篇每一条结论的隐含前提，并不算新话题。Vulkan 指南

第一件事是统一计量口径：带宽用 BU、能耗用 pJ、性能用帧时间，三把尺子要能互相换算，否则同一份优化在不同团队手里会得出相反的结论。第二件事是稳态判据：功率与频率必须落在稳态区间，首帧、峰值与降频后的数据不是同一件事，混用会把热降频误读成特性负收益Android 文档Android 文档。第三件事是把信号做成可复现的采集流程：六个信号要能一键采集、带版本落盘，才谈得上回归对比Android 文档Apple 文档。

说白了，前九章答「能不能生效」，这一章答「怎么证明生效」，下一章要答「怎么持续守住」——同一条证据链，只是把时间尺度从一次跑测拉长到一整条产品周期。

12.11 这一章留下的问题

好了，验收让「生效」变成了可复核的结论，但它只针对一台机器、一个驱动版本、一段场景；跨设备的下限能不能守住、回归对比能不能自动化，这两件事本篇给不出答案Unity 文档。

下一篇要把测量本身做成方法：怎么定基准设备、怎么设计回归、怎么让一份优化结论在半年后依然站得住，也为跨设备下限与回归自动化这两件事各留出一条可执行的路。

参考资料

本篇正文在每处论点就近给出了出处；以下是完整来源清单，编号 1–84 为第一至九章正文引用去重后的条目（含研究笔记中未被正文引用但相关的条目），85 起为第十章新增引用与同源补充，115–218 为本次引用密度补强新增的条目（全部经 HTTP 可访问性校验、与该句技术断言逐条对应），便于逐条查证与延伸阅读。

一、规范与扩展说明（Vulkan / Khronos / Direct3D）

1. https://docs.vulkan.org/spec/latest/chapters/primsrast.html
2. https://docs.vulkan.org/spec/latest/chapters/renderpass.html
3. https://docs.vulkan.org/spec/latest/chapters/raytraversal.html
4. https://docs.vulkan.org/spec/latest/chapters/framebuffer.html
5. https://docs.vulkan.org/spec/latest/chapters/fragops.html
6. https://docs.vulkan.org/features/latest/features/proposals/VK_EXT_mesh_shader.html
7. https://registry.khronos.org/vulkan/specs/latest/man/html/VK_EXT_mesh_shader.html
8. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_KHR_fragment_shading_rate.html
9. https://github.khronos.org/Vulkan-Site/features/latest/features/proposals/VK_KHR_fragment_shading_rate.html
10. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_EXT_fragment_density_map.html
11. https://github.khronos.org/Vulkan-Site/features/latest/features/proposals/VK_EXT_fragment_density_map_offset.html
12. https://docs.vulkan.org/samples/latest/samples/extensions/fragment_density_map/README.html
13. https://docs.vulkan.org/tutorial/latest/OpenXR_Vulkan_Spatial_Computing/10_Variable_Rate_Shading/02_fragment_density_control.html
14. https://docs.vulkan.org/tutorial/latest/courses/18_Ray_tracing/00_Overview.html
15. https://docs.vulkan.org/refpages/latest/refpages/source/VK_KHR_dynamic_rendering.html
16. https://docs.vulkan.org/refpages/latest/refpages/source/VK_KHR_dynamic_rendering_local_read.html
17. https://docs.vulkan.org/refpages/latest/refpages/source/VK_EXT_shader_tile_image.html
18. https://docs.vulkan.org/refpages/latest/refpages/source/VK_QCOM_tile_memory_heap.html
19. https://docs.vulkan.org/refpages/latest/refpages/source/VK_EXT_subpass_merge_feedback.html
20. https://docs.vulkan.org/refpages/latest/refpages/source/VkSubpassMergeStatusEXT.html
21. https://docs.vulkan.org/guide/latest/tile_based_rendering_best_practices.html
22. https://docs.vulkan.org/samples/latest/samples/performance/subpasses/README.html
23. https://docs.vulkan.org/samples/latest/samples/performance/render_passes/README.html
24. https://docs.vulkan.org/tutorial/latest/Building_a_Simple_Engine/Mobile_Development/04_rendering_approaches.html
25. https://www.khronos.org/blog/mesh-shading-for-vulkan
26. https://community.khronos.org/t/tile-based-rendering-best-practices/112538
27. https://vulkan.lunarg.com/doc/view/1.4.328.1/windows/antora/features/latest/features/proposals/VK_QCOM_tile_shading.html
28. https://learn.microsoft.com/windows/win32/direct3d12/vrs
29. https://devblogs.microsoft.com/directx/gears-vrs-tier2/
30. https://microsoft.github.io/DirectX-Specs/d3d/MeshShader.html
31. https://devblogs.microsoft.com/directx/coming-to-directx-12-mesh-shaders-and-amplification-shaders-reinventing-the-geometry-pipeline/

二、厂商文档与产品页（Arm / Qualcomm / MediaTek / Imagination / NVIDIA）

32. https://developer.qualcomm.com/blog/variable-rate-shading-has-arrived-mobile-impressive-results
33. https://developer.qualcomm.com/blog/improving-foveated-rendering-fragment-density-map-offset-extension-vulkan
34. https://docs.qualcomm.com/doc/80-78185-2/topic/mobile_best_practices.html
35. https://docs.qualcomm.com/bundle/publicresource/topics/80-78185-2/overview.html
36. https://docs.qualcomm.com/doc/80-78185-2/topic/vk_adreno_layer.html
37. https://docs.qualcomm.com/doc/80-78185-2/topic/sdp.html
38. https://docs.qualcomm.com/doc/80-78185-2/topic/spec_sheets.html
39. https://www.qualcomm.com/processors/adreno
40. https://www.qualcomm.com/smartphones/products/8-series/snapdragon-8-gen-3-mobile-platform
41. https://www.qualcomm.com/products/mobile/snapdragon/smartphones/snapdragon-8-series-mobile-platforms/snapdragon-8-elite-gen-5
42. https://www.arm.com/zh-cn/products/silicon-ip-multimedia
43. https://www.arm.com/zh-cn/products/silicon-ip-multimedia/gpu/mali-g715
44. https://community.arm.com/arm-community-blogs/b/mobile-graphics-and-gaming-blog/posts/arm-immortalis-g715-developer-overview
45. https://community.arm.com/arm-community-blogs/b/announcements/posts/arm-gpus-built-on-new-fifth-gen-architecture
46. https://community.arm.com/cfs-file/__key/communityserver-blogs-components-weblogfiles/00-00-00-20-66/2026_2D00_mmg_2D00_rodrigo_2D00_gpu_2D00_driven.pdf.pdf
47. https://www.vulkan.org/user/pages/09.events/vulkanised-2026/Mobile-Ray-Tracing-Demystified-Iago-CalvoLista-Arm.pptx.pdf
48. https://www.vulkan.org/user/pages/09.events/vulkanised-2026/1415-Lucas-Silva-DevshGraphicsProgramming.pptx.pdf
49. https://vulkan.org/user/pages/09.events/vulkanised-2023/vulkanised_mesh_best_practices_2023.02.09-1.pdf
50. https://developer.mediatek.com/VariableRateShading/642428c3f55b040d6989a991.html
51. https://www.mediatek.com/zh-cn/products/smartphones/mediatek-dimensity-9300-plus
52. https://www.mediatek.com/products/smartphones/mediatek-dimensity-9400
53. https://www.mediatek.com/products/smartphones/mediatek-dimensity-9500
54. https://www.mediatek.com/technology/hyperengine-6
55. https://www.imaginationtech.com/products/gpu/graphics-architecture/powervr-photon/
56. https://www.imaginationtech.com/news/imagination-launches-the-most-advanced-ray-tracing-gpu/
57. https://resources.imaginationtech.com/hubfs/gated-files/raytracing/raytracing-shininglight-whitepaper-en.pdf
58. https://resources.imaginationtech.com/hubfs/gated-files/gpu/powervr-dxt-whitepaper-en.pdf
59. https://developer.nvidia.com/blog/advanced-api-performance-variable-rate-shading/
60. https://developer.nvidia.com/blog/introduction-turing-mesh-shaders/
61. https://developer.nvidia.com/blog/using-mesh-shaders-for-professional-graphics/

三、引擎与开源实现（Unreal / Godot / 开源资料）

62. https://docs.unrealengine.com/5.2/en-US/rendering-features-for-mobile-games-in-unreal-engine/
63. https://dev.epicgames.com/documentation/en-us/unreal-engine/lumen-technical-details-in-unreal-engine/
64. https://dev.epicgames.com/documentation/en-us/unreal-engine/unreal-engine-5.3-release-notes
65. https://dev.epicgames.com/documentation/en-us/unreal-engine/using-the-android-vulkan-mobile-renderer-in-unreal-engine
66. https://dev.epicgames.com/documentation/en-us/unreal-engine/using-the-desktop-renderer-on-mobile-in-unreal-engine
67. https://docs.godotengine.org/en/latest/tutorials/3d/variable_rate_shading.html
68. https://docs.godotengine.org/en/stable/tutorials/rendering/renderers.html
69. https://linebender.org/wiki/gpu/mesh-shaders/
70. https://borisbat.github.io/dasVulkan/tutorials/13_mesh.html

四、学术论文与第三方实测

71. https://dl.acm.org/doi/pdf/10.1145/3721239.3734103
72. https://dl.acm.org/doi/pdf/10.1145/2818427.2818442
73. https://scholar.smu.edu/cgi/viewcontent.cgi?article=1007&context=guildhall_programming_etds
74. https://interplayoflight.wordpress.com/2025/05/05/meshlets-and-mesh-shaders/
75. https://www.tmarrec.dev/posts/mesh-shaders-and-meshlet-culling.html
76. https://krupitskas.com/posts/modern_culling_techniques/
77. https://enginearchitecture.org/downloads/REAC_2025_Capcom.pdf
78. https://gpuopen.com/learn/rdna-performance-guide/
79. https://gpuopen.com/download/Mesh_Shaders_Work_Graphs-Perfect_Pair.pdf
80. https://gpuopen.com/download/GDC2024_Mesh_Shaders_in_AMD_RDNA_3_Architecture.pdf
81. https://www.faceofit.com/immortalis-g1-ultra-vs-g925-vs-g720/
82. https://www.faceofit.com/immortalis-g1-ultra-vs-adreno-830/
83. https://www.androidauthority.com/arm-mali-g715-immortalis-3179061/
84. https://en.wikipedia.org/wiki/Variable_rate_shading

五、测量与验证工具（第十章验收用）

85. https://developer.android.google.cn/agi/start
86. https://developer.android.google.cn/agi/frame-trace/renderpasses
87. https://developer.android.google.cn/agi/frame-trace/frame-profiler
88. https://developer.android.google.cn/games/optimize
89. https://developer.android.google.cn/games/optimize/vulkan-reduced-precision
90. https://renderdoc.org/docs/index.html
91. https://renderdoc.org/docs/window/performance_counter_viewer.html
92. https://renderdoc.org/docs/window/event_browser.html
93. https://docs.qualcomm.com/bundle/publicresource/topics/80-71528-1/snapdragon_profiler.html
94. https://developer.qualcomm.com/software/adreno-gpu-sdk/tools
95. https://docs.qualcomm.com/bundle/publicresource/80-80022-19/topics/graphics_developer_tools.md
96. https://www.qualcomm.com/developer/snapdragon-game-toolkit/samples
97. https://community.arm.com/arm-community-blogs/b/mobile-graphics-and-gaming-blog/posts/mali-bifrost-family-performance-counters
98. https://community.arm.com/arm-community-blogs/b/mobile-graphics-and-gaming-blog/posts/accelerating-mali-gpu-analysis-using-arm-mobile-studio
99. https://developer.arm.com/documentation/101897/latest
100. https://community.arm.com/arm-community-blogs/b/mobile-graphics-and-gaming-blog/posts/vulkan-subpasses-the-good-the-bad-and-the-ugly
101. https://vulkan.org/user/pages/09.events/vulkanised-2025/T18-Pete-Harris-Arm-MobileBestPractices.pdf
102. https://vulkan.org/user/pages/09.events/vulkanised-2023/vulkanised_2023_battle_tested_optimisations_for_mobile_v2.pdf
103. https://github.com/quic/adreno-gpu-vulkan-code-sample-framework/tree/main/samples/SubPass
104. https://github.com/quic/adreno-gpu-vulkan-code-sample-framework/tree/main/samples/shaderResolveTonemap
105. https://github.com/quic/adreno-gpu-opengl-es-code-sample-framework/tree/main/samples/avoid_gmem_loads
106. https://github.com/quic/adreno-gpu-opengl-es-code-sample-framework/tree/main/samples/reduce_gmem_stores

六、素材检索来源（Wikimedia Commons）

107. https://commons.wikimedia.org/wiki/Category:Ray_tracing
108. https://commons.wikimedia.org/wiki/Category:Ray_traced_shadows
109. https://commons.wikimedia.org/wiki/Category:Raytraced_cubes
110. https://commons.wikimedia.org/wiki/Category:Ray_tracing_software
111. https://commons.wikimedia.org/wiki/Category:Graphics_processing_units
112. https://commons.wikimedia.org/wiki/Category:Computer_graphics
113. https://commons.wikimedia.org/wiki/File:Vulkan_simplified_pipeline.svg
114. https://commons.wikimedia.org/wiki/File:Pipeline_OpenGL.svg

七、本节新增：规范与官方 API 文档（Vulkan 扩展参考页 / Direct3D 规范 / 学术论文见第十组）

115. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_EXT_image_compression_control.html
116. https://microsoft.github.io/DirectX-Specs/d3d/VariableRateShading.html
117. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_EXT_sample_locations.html
118. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_EXT_conservative_rasterization.html
119. https://learn.microsoft.com/en-us/windows/win32/direct3d12/conservative-rasterization
120. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_EXT_fragment_shader_interlock.html
121. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_KHR_performance_query.html
122. https://learn.microsoft.com/en-us/windows/win32/direct3d12/indirect-drawing
123. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_KHR_synchronization2.html
124. https://microsoft.github.io/DirectX-Specs/d3d/D3D12EnhancedBarriers.html
125. https://learn.microsoft.com/en-us/windows/win32/direct3d12/resource-binding
126. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_EXT_pipeline_creation_cache_control.html
127. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_KHR_pipeline_binary.html
128. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_EXT_graphics_pipeline_library.html
129. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_EXT_shader_module_identifier.html
130. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_EXT_descriptor_buffer.html
131. https://learn.microsoft.com/en-us/windows/win32/direct3d12/descriptor-heaps
132. https://learn.microsoft.com/en-us/windows/win32/direct3d12/root-signatures
133. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_KHR_pipeline_executable_properties.html
134. https://microsoft.github.io/DirectX-Specs/d3d/WorkGraphs.html
135. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_KHR_ray_query.html
136. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_KHR_ray_tracing_pipeline.html
137. https://learn.microsoft.com/en-us/windows/win32/direct3d12/direct3d-12-raytracing
138. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_EXT_subgroup_size_control.html
139. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_KHR_acceleration_structure.html
140. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_KHR_ray_tracing_maintenance1.html
141. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_KHR_shader_terminate_invocation.html
142. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_EXT_opacity_micromap.html
143. https://learn.microsoft.com/en-us/windows/win32/direct3d12/memory-management
144. https://github.khronos.org/Vulkan-Site/refpages/latest/refpages/source/VK_EXT_attachment_feedback_loop_layout.html
145. https://learn.microsoft.com/en-us/windows/win32/direct3d12/hardware-feature-levels

八、本节新增：厂商官方文档与白皮书（Arm / Qualcomm / Apple / NVIDIA / AMD）

146. https://community.arm.com/cfs-file/__key/communityserver-blogs-components-weblogfiles/00-00-00-20-66/1_2D00_mmg2020_2D00_mobile_2D00_graphics_2D00_101_2D00_jesse.pdf
147. https://www.arm.com/products/silicon-ip-multimedia/gpu/mali-g715
148. https://community.arm.com/cfs-file/__key/communityserver-blogs-components-weblogfiles/00-00-00-20-66/siggraph_2D00_2018_2D00_mmg_2D00_5_2D00_felipe_2D00_rendering_2D00_efficiency.pdf
149. https://armkeil.blob.core.windows.net/developer/Files/pdf/graphics-and-multimedia/GDC2017/Achieving-Console-Quality-Games-on-Mobile.pdf
150. https://developer.nvidia.com/vrworks/graphics/variablerateshading
151. https://gpuopen.com/fidelityfx-variable-shading/
152. https://developer.apple.com/documentation/metal/improving-edge-rendering-quality-with-multisample-antialiasing-msaa
153. https://developer.apple.com/documentation/metal/rendering-a-scene-with-deferred-lighting-in-objective-c
154. https://developer.nvidia.com/gpugems/gpugems3/part-iii-rendering/chapter-19-deferred-shading-tabula-rasa
155. https://developer.apple.com/videos/play/wwdc2020/10603
156. https://armkeil.blob.core.windows.net/developer/Arm%20Developer%20Community/PDF/Arm%20Mali%20GPU%20Best%20Practices.pdf
157. https://developer.nvidia.com/blog/vulkan-dos-donts/
158. https://community.arm.com/cfs-file/__key/communityserver-blogs-components-weblogfiles/00-00-00-20-66/2026_2D00_mmg_2D00_ralph_2D00_mobile_2D00_arch.pdf
159. https://community.arm.com/cfs-file/__key/telligent-evolution-components-attachments/01-2066-00-00-00-00-58-55/New-Mali-Multimedia-System_5F00_final_5F00_rev2.pdf
160. https://learn.arm.com/learning-paths/mobile-graphics-and-gaming/ams/malioc/
161. https://armkeil.blob.core.windows.net/developer/Files/pdf/graphics-and-multimedia/Analyzing-Performance-of-Mobile-Games.pdf
162. https://armkeil.blob.core.windows.net/developer/Files/pdf/graphics-and-multimedia/Performance%20Optimization%20and%20Debugging%20Mobile%20Games.pdf
163. https://www.qualcomm.com/developer/blog/2025/08/optimize-performance-and-graphics-for-adreno-gpu-low-power-gaming
164. https://www.arm.com/technologies/graphics-technologies/transaction-elimination
165. https://docs.qualcomm.com/bundle/publicresource/topics/80-70020-19SC/graphics-overview.html
166. https://www.arm.com/technologies/graphics-technologies/arm-frame-buffer-compression
167. https://armkeil.blob.core.windows.net/developer/Files/pdf/graphics-and-multimedia/Advance_Uses_of_Pixel_Local_Storage.pdf
168. https://developer.apple.com/documentation/metal/reducing-the-memory-footprint-of-metal-apps
169. https://www.arm.com/technologies/graphics-technologies/adaptive-scalable-texture-compression
170. https://developer.apple.com/documentation/metal/mtlresourceoptions/storagemodeMemoryless
171. https://developer.apple.com/documentation/metal/choosing-a-resource-storage-mode-for-apple-gpus
172. https://developer.nvidia.com/blog/advanced-api-performance-vulkan-clearing-and-presenting/
173. https://community.arm.com/cfs-file/__key/telligent-evolution-components-attachments/01-2066-00-00-00-00-55-34/siggraph14_2D00_Bjorge_2D00_TLS_2D00_presentation.pdf
174. https://developer.apple.com/videos/play/wwdc2020/10602
175. https://docs.qualcomm.com/bundle/publicresource/80-71528-1/topics/remove_unused_render_targets.md
176. https://www.arm.com/products/silicon-ip-multimedia
177. https://developer.apple.com/documentation/metal/mtlgpufamily/apple4
178. https://community.arm.com/cfs-file/__key/communityserver-blogs-components-weblogfiles/00-00-00-20-66/2_2D00_mmg2020_2D00_vulkan_2D00_emilio.pdf
179. https://developer.apple.com/documentation/xcode/understanding-metal-performance-hud-metrics
180. https://developer.apple.com/documentation/xcode/monitoring-your-metal-apps-graphics-performance/
181. https://developer.apple.com/documentation/xcode/Analyzing-your-Metal-workload
182. https://community.arm.com/cfs-file/__key/telligent-evolution-components-attachments/01-2066-00-00-00-00-47-97/Performance-Analysis-and-Debugging-with-Mali.pdf
183. https://developer.qualcomm.com/qfile/71530/snapdragon_profiler_user_guide.pdf
184. https://developer.apple.com/documentation/xcode/Metal-debugger
185. https://developer.apple.com/videos/play/wwdc2020/10605
186. https://developer.apple.com/documentation/xcode/Capturing-a-Metal-workload-in-Xcode

九、本节新增：引擎与平台官方文档（Unreal / Unity / Android）

187. https://developer.android.google.cn/topic/performance/rendering/overdraw
188. https://developer.android.google.cn/agi/sys-trace/counters
189. https://docs.unity3d.com/6000.5/Documentation/Manual/urp/rendering/g-buffer-layout.html
190. https://dev.epicgames.com/documentation/en-us/unreal-engine/using-the-mobile-deferred-shading-mode-in-unreal-engine
191. https://docs.unity3d.com/Packages/com.unity.render-pipelines.universal@16.0/manual/rendering/deferred-rendering-path.html
192. https://developer.android.google.cn/agi/sys-trace/texture-memory-bw
193. https://developer.android.google.cn/games/optimize/optimization-tips
194. https://dev.epicgames.com/documentation/en-us/unreal-engine/optimization-and-development-best-practices-for-mobile-projects-in-unreal-engine
195. https://docs.unity3d.com/6000.5/Documentation/Manual/urp/rendering/render-passes-deferred.html
196. https://dev.epicgames.com/documentation/en-us/unreal-engine/mobile-rendering-features-in-unreal-engine
197. https://dev.epicgames.com/documentation/en-us/unreal-engine/ray-tracing-and-path-tracing-features-in-unreal-engine
198. https://docs.unity3d.com/6000.0/Documentation/Manual/urp/rendering-paths-comparison.html
199. https://docs.unity3d.com/Packages/com.unity.render-pipelines.universal@16.0/manual/rendering/forward-plus-rendering-path.html
200. https://docs.unity3d.com/6000.0/Documentation/Manual/urp/rendering-paths-introduction-urp.html
201. https://dev.epicgames.com/documentation/en-us/unreal-engine/mobile-feature-levels-and-rendering-modes-in-unreal-engine
202. https://docs.unity3d.com/6000.5/Documentation/Manual/urp/urp-universal-renderer.html
203. https://docs.unity3d.com/Packages/com.unity.profiling.systemmetrics.mali@1.1/manual/metrics-guide.html
204. https://docs.unity3d.com/Manual/adaptive-performance/cpu-gpu-performance-control.html
205. https://dev.epicgames.com/documentation/en-us/unreal-engine/performance-guidelines-for-mobile-devices-in-unreal-engine
206. https://developer.android.google.cn/games/optimize/adpf
207. https://developer.android.google.cn/agi/sys-trace/system-profiler
208. https://developer.android.google.cn/bench
209. https://developer.android.google.cn/games/optimize/adpf/thermal
210. https://developer.android.google.cn/games/develop/vulkan/frame-pacing-extensions
211. https://docs.unity3d.com/Packages/com.unity.adaptiveperformance@3.0/manual/user-guide.html

十、本节新增：学术论文（arXiv）

212. https://arxiv.org/abs/2505.24653
213. https://arxiv.org/abs/2404.06359
214. https://arxiv.org/abs/2404.06156
215. https://arxiv.org/abs/2305.07253
216. https://arxiv.org/abs/1807.09449
217. https://arxiv.org/abs/2210.05365
218. https://arxiv.org/abs/2506.11546

图片版权

外部素材共 22 张，全部来自 Wikimedia Commons 与厂商官方示例（A 级源），许可已逐张核验；CC BY / CC BY-SA 系列按要求署名。逐条的 source_page 与许可链接见 image-credits.json。

内部示意图（ep06_* 系列）由本系列自绘，走色板单源；外部素材一律 ext_* 命名。自绘图共 222 张，规格见 figspec.json。

相关链接 - 上一篇：【移动端图形与功耗】（五） 延迟着色在移动端：能做什么、不能做什么 - 下一篇（预告）：【移动端图形与功耗】（七） 测量与调优：怎么证明你真的优化了 - 参考资料：本篇引用的规范条款、厂商文档与量化材料见上文「参考资料」；图片素材的来源与许见图注与素材表 - 系列总览：移动端图形与功耗（全七篇）

With Best Wishes.
