测量与调优：怎么证明你真的优化了

【移动端图形与功耗】第 7 篇 ｜ 系列共 7 篇

站点链接：技术博客页

系列文章前言

1.1 一句话点题：终篇要交的是什么

前六篇把机制讲完了，这一篇只回答一句：凭什么说一个优化真的生效了？

命题就一句：「优化生效了」是可证伪的测量命题，不是感觉命题。 反例要写得出：结果落进某个区间，结论就该被推翻。

1.2 原理与概念：前六篇留下的待验证清单

前六篇每篇留下一句结论；这一篇给每句配上检验它的尺子。

检验这件事一直有人在管，只是各自只管一环：Google Benchmark 文档、FOSDEM 2026 演讲材料、Android 开发者文档 · 在 CI 中做基准测试、AOSP · 性能与电源、Vulkan 规范 · 查询、Arm 学习路径 · 用 Streamline 测性能、CapFrameX · 各性能指标说明。没有一份给出「从改动到结论」的完整链条。

1.3 原理与概念：本篇的边界声明

先把不做的四件事说清楚：PC 与主机的整机评测方法学、具体游戏的帧率横评、AI 辅助调优工具、性能建模与仿真。四者各需另一套前提。

三条口径写在明处：第一，「移动端」指 Mali 与 Immortalis、Adreno、PowerVR 及采用这些架构的 MediaTek 平台，不覆盖 Apple 自研 GPU 的硬件细节；第二，性能以帧时间与功耗为主，不做跑分排名，分数只是方法的例子；第三，厂商宣称值与第三方实测值分列。

1.4 原理与概念：怎么读这一篇

三条读法按目的挑：只想拿结论的，读零章末尾那张总表；要做复现的，从协议字段表起步，接第五章统计与第九章锁频 padho.ai · 性能 A/B 测试；要做判定的，看第十一章的容差窗口与统计检验 Kindatechnical · 发布门禁的统计决策。

测量方法本身就是结论的一部分

2.1 一句话点题：「我觉得快了」为什么不算数

一个优化被声称生效，需要一条完整证据链，五环：改了哪一处 → 哪个量本该跟着变 → 它变了多少 → 这个变化是否大于噪声 → 有没有第三个变量同时在动。

最容易被省掉的是第四环：变化量必须跟噪声比过一次，否则「快了 3%」换台设备就能得出相反答案。

2.2 原理与概念：四个反例——同一台机器，换个条件结论就翻

说白了，测量方法本身不中立，结论就会跟着跑。

最出名的那次是三星的 GOS：把部分应用的包名做伪装后触发限频，3DMark 的 Wild Life Extreme 读数从 2618 掉到 1141 分。数字来自第三方复核，属媒体口径，精确读数与测试机型以原页为准；后续是 Geekbench 把相关机型永久移出榜单，除名范围与公告出处同样以官方公告为准。

其中：2618 分是常规口径下的读数，1141 分是限频口径下的读数，两组读数出自同一台设备。

再看 2014 年那次：华为 P7 被第三方复核认定针对基准测试做了优化，虚高最高达 28%，Futuremark 据此取消其成绩资格；UL 的《Benchmark Rules》把「针对基准测试的特定优化」写成明令禁止项 UL《Benchmark Rules》——方法握在工具手里，被测方就有动机迎合工具。

第四个反例没有厂商，只有版本号：CapFrameX 在 1.5.3 调整了指标算法，同一份原始数据在新旧版本下读数不同 CapFrameX 1.5.3 版本说明。跑分口径与实战口径至少有三处错位：帧率对帧时间、峰值对持续、平均对尾部。

这三处错位，Android 与 Notebookcheck 各从一侧描述过 Android 开发者文档 · 分析并优化游戏性能、Notebookcheck 测试方法。

2.3 原理与概念：四条前提

先来看看四条前提。同机指同一台设备而非同型号——同型号机器的内存频率、闪存批次、固件都可能不同。同场景指同一条可复现的负载；场景一变，GPU 与 CPU 的受限关系可能从一侧翻到另一侧。同热状态是移动端最特殊的一条：设备带着上一轮的温度进场，高负载下十到十五分钟掉到约 70%（口径：媒体实测）Notebookcheck 测试方法。同一采集口径指工具、版本、算法、采样位置全部一致。

2.4 原理与概念：术语清理——帧率 / 帧时间 / 延迟 / 吞吐

帧率（frame rate）是每秒完成多少帧，帧时间（frame time）是相邻两次呈现的间隔，互为倒数——只有帧时间能直接测到，帧率永远是算出来的。延迟（latency）是输入到画面更新的时间，由帧时间、排队深度与显示链路共同决定。吞吐（throughput）是单位时间完成的工作量，可以增长而帧率不动。

「卡顿」在四家文档里指四件事。Android 判实际呈现时间与调度器预测是否一致，超过 700 ms 的 UI 帧叫冻结帧（frozen frame）Android 开发者文档 · 渲染时间；Apple 判实际帧寿命是否超过期望帧寿命，超出的时长叫 hitch duration（帧寿命超出量），以 ms/s 计 Apple 文档 · 理解 hitch；Qualcomm 讲 GPU 时间线与瓶颈定位 Qualcomm · Adreno 图形开发工具；Imagination 的 PVRTune 手册讲驱动与硬件计数器的读法 Imagination · PVRTune 手册。

凡说「卡顿」，先指明是哪一套口径；不指口径的卡顿率不写进结论。

2.5 实现与配置：本篇的验证方式

我们把它写成一份测量协议（measurement protocol）：字段先给草稿，后面每章再补一列。

原始数据两条来路：逐帧分阶段时间戳 Android 开发者文档 · dumpsys、系统侧计数器与渲染阶段轨道 Perfetto 文档 · GPU 数据源。两条来路互不替代；后面的对照，靠的就是把两边的时间轴对齐。

下面开始看两条来路的取法。

adb push config.pbtx /data/misc/perfetto-configs/config.pbtx
adb shell dumpsys gfxinfo com.example.game reset
adb shell dumpsys gfxinfo com.example.game framestats > framestats.csv
adb shell perfetto --txt -c /data/misc/perfetto-configs/config.pbtx -o /data/misc/perfetto-traces/trace.perfetto-trace
adb pull /data/misc/perfetto-traces/trace.perfetto-trace

2.6 效果与量化：先给结论表

这张表把三条线收在一处：口径线管读数怎么来，噪声线管差值能不能信，统计线管差值算不算成立。三条线走完，「优化生效」这句话才落到实处；缺任何一条，结论都只是半句话。

噪声线的代价不是时间，是心态：三十秒的测量拉长到三十分钟，结论常常会变小。

2.7 源码与数据链接

• UL《Benchmark Rules》
• CapFrameX 1.5.3 版本说明
• Android 开发者文档 · dumpsys
• Android 开发者文档 · 渲染时间
• Android 开发者文档 · 分析并优化游戏性能
• Perfetto 文档 · GPU 数据源
• Apple 文档 · 理解 hitch
• Notebookcheck 测试方法
• Qualcomm · Adreno 图形开发工具
• Imagination · PVRTune 手册
• Android 站点许可说明 与 AOSP 站点许可说明

好了，最后两条要并排看：Android 站点是文档部分 Apache-2.0、其余内容 CC BY 2.5，AOSP 站点是文档部分 Apache-2.0、其余内容 CC BY 4.0。转载配图前回到目标页面复核许可。

2.8 这一章留下的问题

零章解决了「怎么判」，还没解决「判出来是什么」：下一章先把感知量拿回来。

一、帧时间才是感知量：平均帧率为什么骗人

3.1 一句话点题：一帧从 16 ms 拉到 100 ms，平均值几乎不动

取一个十秒的窗口，60 Hz 下能装下 600 帧，每帧 16.67 ms；把其中一帧拉到 100 ms，总时长变成 10083 ms——平均帧率从 60 掉到 59.5（降幅 0.8%），平均帧时间从 16.67 ms 变成 16.81 ms；那一帧离 16.7 ms 的帧预算（frame budget）差了六倍。这六倍，在平均值里没有位置。

平均值把六百个样本摊薄，一个离群点就看不见了：感知量是帧间隔，不是每秒帧数。

3.2 原理与概念：帧时间的分布形态

一批帧时间不对称：一个是垂直同步（Vertical Synchronization, Vsync）在 16.7 ms 处压出的尖峰，另一个是右侧长尾。尖峰是被刷新周期挤出来的，长尾是逃出去的少数帧，两头要放在一起看；只看尖峰，会以为一切正常。

换成本篇那份构造数据：一千帧里 940 帧贴在 16.7 ms，50 帧约 20 ms，9 帧约 33 ms，1 帧 120 ms。

3.3 原理与概念：平均值、中位数与分位数

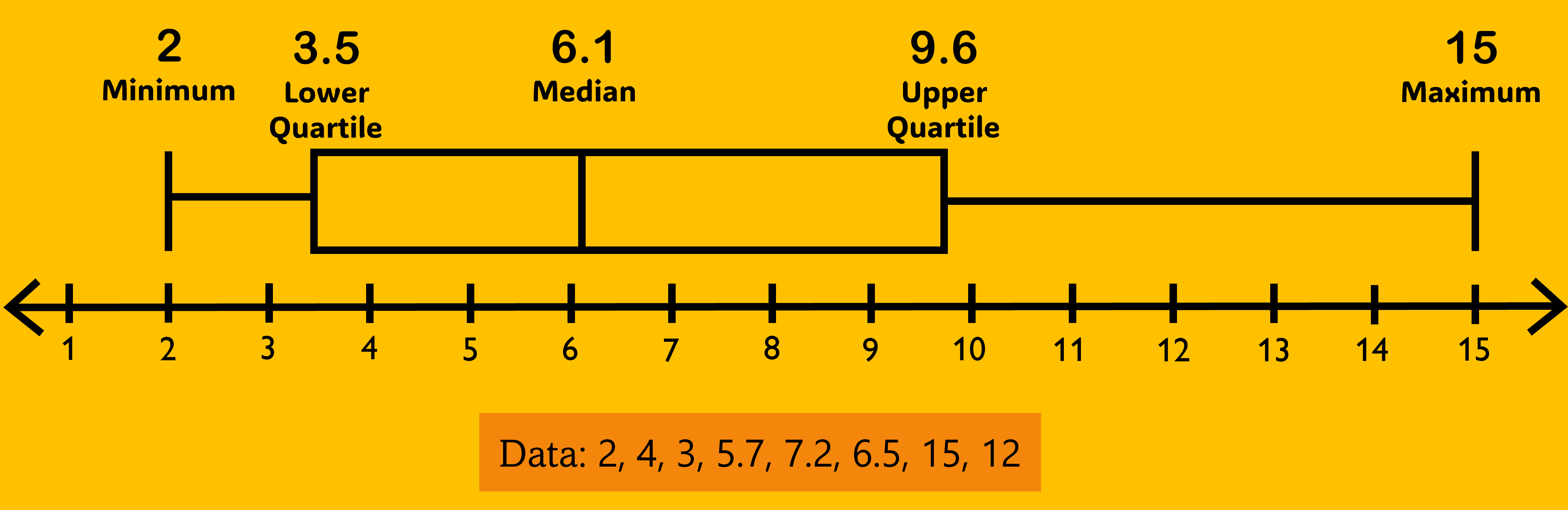

先看看三个统计量：平均值是所有帧时间的算术平均，中位数（median）是排序后正中间那一个，分位数（percentile）是排序后某个位置上的值（P99 即第 99 百分位）。三者看的是同一批数据的不同位置，谁也不能替代谁。

平均值被长尾抬高了 0.4 ms，P99 与 P99.9 之间又隔了 13 ms。

平均 17.1 ms、中位 16.7 ms，差值全由那 10 帧贡献：只看平均值，会以为设备「均匀地慢了 2%」。

3.4 原理与概念：1% low 的两种算法

时间型（time-based）把帧按耗时从长到短累加，累到总测量时长的 1% 就停；百分位型（percentile-based）按帧数取最慢的 1%，再取平均。

总时长 17115 ms，1% 就是 171.2 ms；时间型取最慢的 120 ms 加两个 33 ms，三帧平均得 62 ms（约 16.1 fps）；百分位型取最慢的 10 帧，(9×33 + 120) ÷ 10 得 41.7 ms（约 24 fps）——同一份数据差了近 50%。

排序也可能翻。场景 A：一千帧里 1 帧 400 ms，其余 16.7 ms；场景 B：20 帧 60 ms，其余 16.7 ms。时间型判 A（400 ms，约 2.5 fps）远差于 B（60 ms，约 16.7 fps）；百分位型判 A（约 55 ms，约 18.2 fps）略好于 B（60 ms）。换算法结论相反。

CapFrameX 在 1.5.3 调整了指标算法，同一份原始数据在新旧版本下读数不同 CapFrameX 1.5.3 版本说明。报 1% low 必须连算法一起报；第三方社区对算法取向也有整理 truebottleneck · 1% low 指南。少了这一项，两个数就不是同一个指标。

其中：171.2 ms 是总时长的 1%，62 ms 是时间型的三帧平均，41.7 ms 是百分位型的十帧平均。

3.5 原理与概念：0.1% low 的代价

下面我们进入更极端的一档。0.1% low 专盯最慢的千分之一，更接近「最难受的那一下」，代价是样本太少——两次运行差出一倍并不罕见。

一千帧里最慢的 0.1% 只有一帧，读数等于极值本身，换一次运行就可能从 60 ms 变成 120 ms；要稳定，样本量得提一个量级——它的帧数得是 1% low 的十倍。样本不够时，这个数测的多半是运气。

分位数越高越接近最大值，也就越不稳定：报 P99.9 不写样本量，就没法被复核。

3.6 实现与配置：可比的帧率报告必带的六项

帧率报告要求六个字段齐全：工具与版本、算法、样本量、场景、热状态、原始数据。

落到一份报告里是这样：

{
  "tool_and_version": "<工具名 + 版本>",
  "algorithm": "time-based 1% low",
  "sample_count": 1000,
  "scenario": "十秒窗口",
  "thermal_state": "<冷启动 / 稳态>",
  "raw_data": "framestats.csv"
}

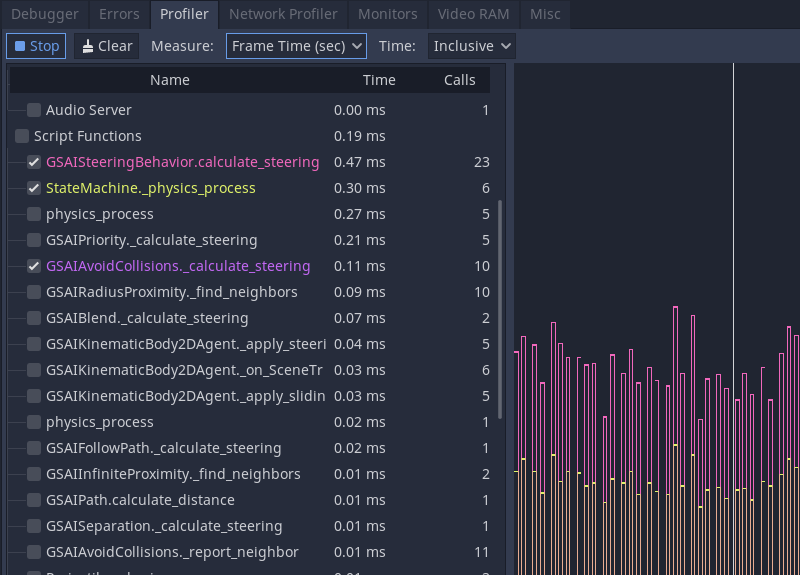

工具各有默认口径：FrameView 的定义写得细 NVIDIA FrameView 用户指南，Godot 的性能监视器只给瞬时值 Godot 文档 · 性能监视器、Godot 文档 · 性能分析总览。

下沉到时间戳那一层：写时间戳走 vkCmdWriteTimestamp Vulkan 参考页 · vkCmdWriteTimestamp，跨 CPU 与 GPU 时间域换算用 vkGetCalibratedTimestampsKHR Vulkan 参考页 · vkGetCalibratedTimestampsKHR，Khronos 另有示例 Khronos Vulkan-Samples · 时间戳查询示例；计数器侧是另一套读法 Android 开发者文档 · AGI 系统分析器、Vulkan 指南 · 性能分析、Android 开发者文档 · AGI 入门。它决定了你手里这个数是软件帧时间还是硬件时间。先来看看实测里的读数。

3.7 效果与量化：三种口径在同一实测上的读数差异

Arm 用 Android GPU Inspector（AGI）给 Crytek 的 Neon Noir 做调优，Mali-G76 上的单帧从 78 ms 降到约 45 ms，约 12 fps 变成约 22 fps（口径：厂商案例实测）Arm 博客 · Mali GPU 驱动与 Android GPU Inspector；按帧时间报降约 42%，按帧率涨约 75%。同一份读数，换个口径呈现，印象就完全不同。

Arm 用 Streamline 分析 Cocos2d-x 的 Demo，把内存拷贝从主线程热点里挪走后，memcpy 的 CPU 占比从 54.62% 降到 9.10%，FPS 从 11.3 涨到 17.2（口径：厂商案例实测）Arm 博客 · 用 Streamline 分析 Cocos2d-x。

3.8 源码与数据链接

• truebottleneck · 1% low 指南
• NVIDIA FrameView 用户指南
• Godot 文档 · 性能监视器
• Godot 文档 · 性能分析总览
• Vulkan 指南 · 性能分析
• Vulkan 参考页 · vkCmdWriteTimestamp
• Vulkan 参考页 · vkGetCalibratedTimestampsKHR
• Khronos Vulkan-Samples · 时间戳查询示例
• Android 开发者文档 · AGI 入门
• Android 开发者文档 · AGI 系统分析器
• Perfetto 计数器与归因边界（第三方整理）
• Arm 博客 · Mali GPU 驱动与 Android GPU Inspector
• Arm 博客 · 用 Streamline 分析 Cocos2d-x

3.9 这一章留下的问题

帧时间的几套口径已经摆开，但「坏帧」怎么定义还没有统一答案：同一段卡顿，Android 叫 janky，Apple 叫 hitch——两个词不能互相换算。下面开始看两套平台口径的分歧。

二、掉帧不等于卡顿：两套平台口径的分歧

4.1 一句话点题：掉帧、卡顿、延迟是三件事

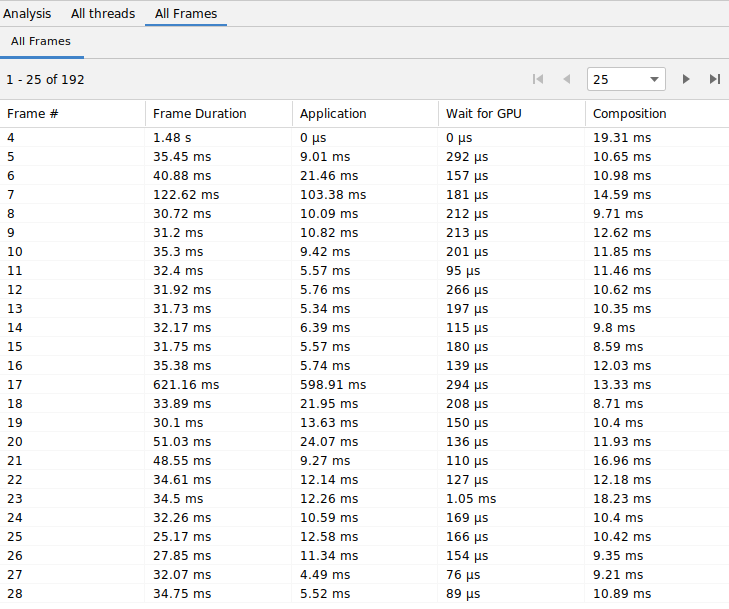

这三个词在平台文档里是三件事。掉帧（dropped frame）是一次主动取舍：这一帧不再按原计划呈现，直接换成更新的那一帧，Android 的 FrameTimeline 把它与卡顿分成两类 Android 开发者文档 · 卡顿检测。卡顿（janky frame）是没赶上：实际呈现时间与预测呈现时间不一致 Perfetto 文档 · FrameTimeline。延迟（latency）则可能一帧都没坏，却依然让人感到操作发黏。

说白了，跳过一帧未必是坏事。

4.2 原理与概念：Android 的判定口径

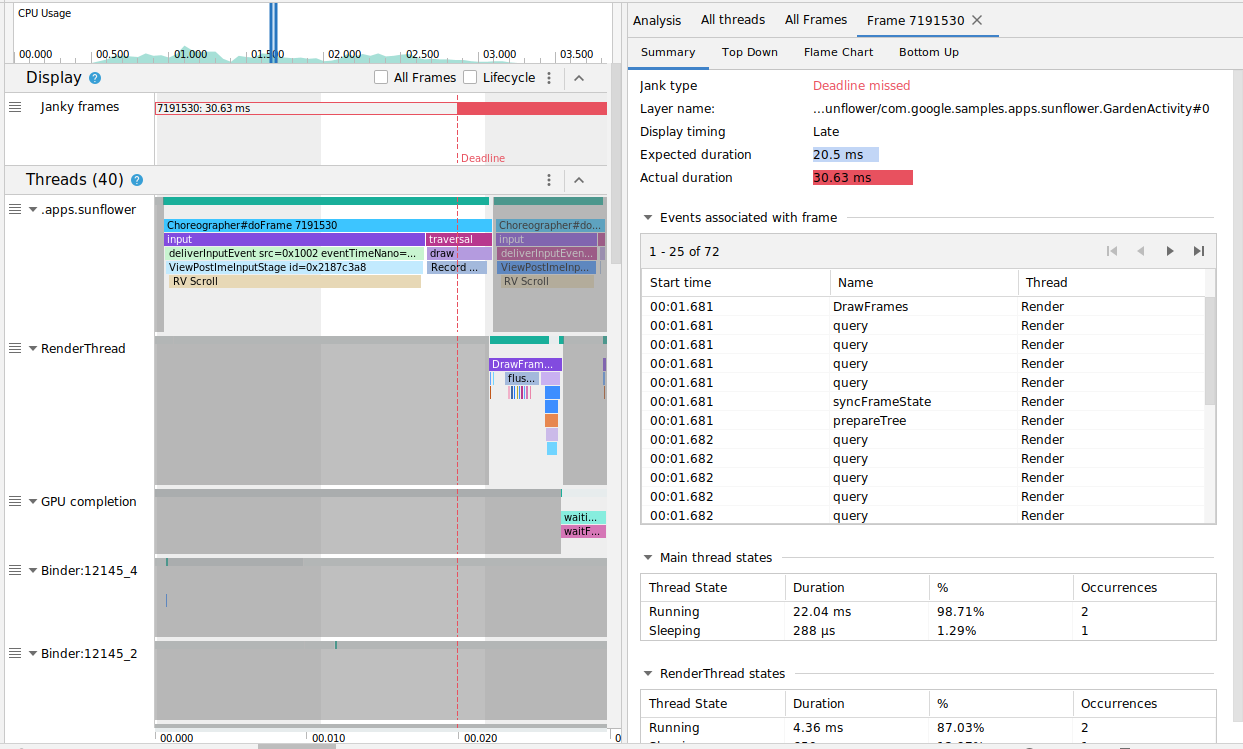

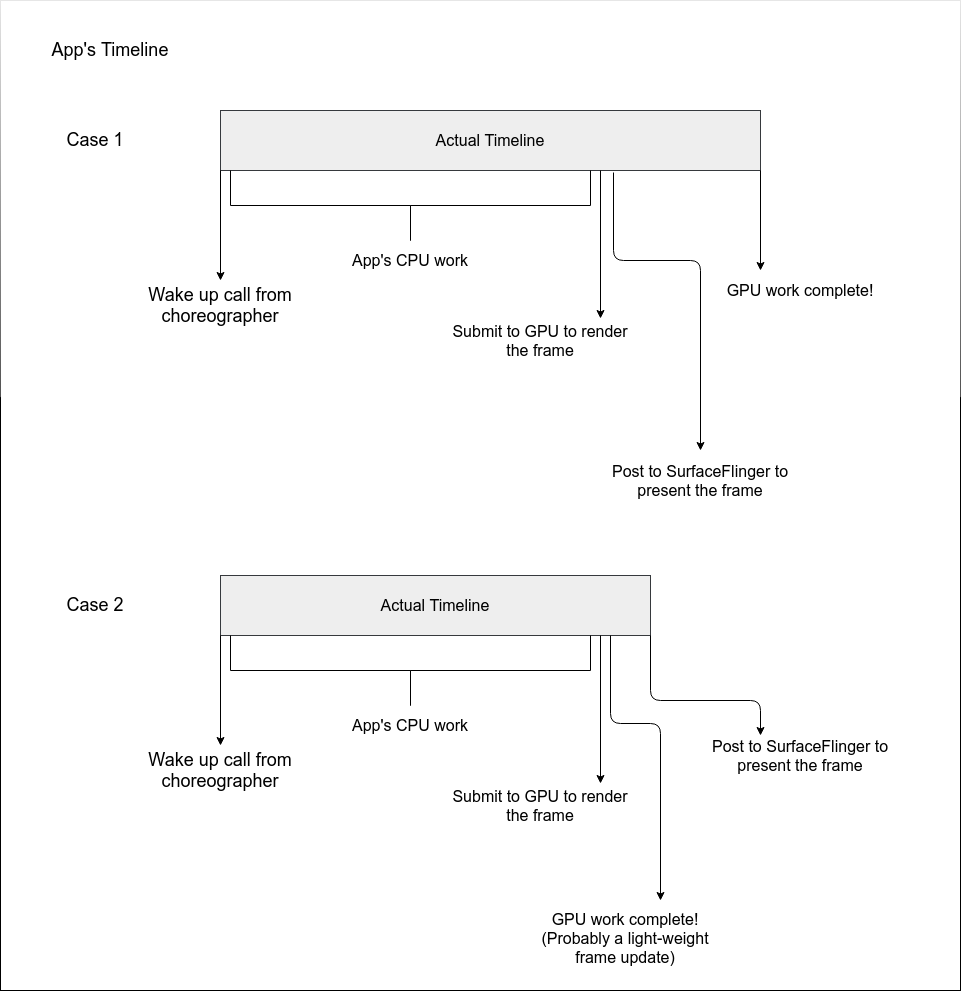

判定轴只有一条：实际呈现时间与调度器预测是否一致。不一致就是 janky，按断点位置细分成四类：应用没赶上截止时间（AppDeadlineMissed）、系统合成器没赶上（SurfaceFlingerDeadlineMissed）、显示硬件层出问题（DisplayHAL）、预测本身偏了（PredictionError）。

把这四类与轨道图对照，就能判断该去找应用代码、系统合成还是平台侧。

这段 trace 的采集配置：

{
  "buffers": [{ "size_kb": 65536 }],
  "duration_ms": 30000,
  "data_sources": [
    { "config": { "name": "android.surfaceflinger.frametimeline" } }
  ]
}

前两类在应用与系统侧可改，第三类要看平台与驱动，第四类在测量与判定本身。Android 把冻结帧的门槛定在渲染超过 700 ms 的 UI 帧 Android 开发者文档 · 渲染时间。下面我们进入 Apple 那一侧的判法。

4.3 原理与概念：Apple 的 hitch 口径

Apple 换了一根轴：它看帧寿命。期望寿命是 60 Hz 下 16.7 ms、120 Hz 下 8.3 ms，实际寿命超出期望寿命的部分就是一次 hitch，超出的时长叫 hitch duration（帧寿命超出量）Apple 文档 · 理解 hitch。轴换了，同一段画面就可能被判成两样。

它的输出是每秒累计多少毫秒的卡顿时间（ms/s），门禁三档：≤10 为良好、≤25 为警告、≤50 为严重 Apple 文档 · 分析 Metal App 的性能。

4.4 原理与概念：两套口径为什么不能互相换算

这两套数能互相换算吗？不能：一个比时间戳一致性，一个比帧寿命超出量；分母也一个按帧数、一个按时长。硬凑一个系数，只会把两种口径的误差叠在一起。

同一段 30 秒的 trace，前者给出「2% 的帧 janky」，后者给出「12 ms/s 的 hitch」——回答的不是同一个问题。

4.5 原理与概念：帧节奏与垂直同步

先看看这个例子。Khronos 的 swapchain_images 示例算得很直白：双缓冲（double buffering）下交换周期要等两帧，帧时间约 33.4 ms（约 30 fps）；三缓冲（triple buffering）下周期缩到一帧，约 16.7 ms（约 60 fps）Khronos Vulkan-Samples · swapchain_images。

垂直同步解决的是撕裂，代价是把呈现时刻钉在刷新周期上；还有一条路：持续投递新帧把队列塞满，帧率看着平顺，输入延迟却在上升——这叫缓冲区堆叠（BufferStuffing），Android 的帧节奏文档专门讲过 Android 开发者文档 · 帧节奏；Unity 与 Unreal 也各给过口径 Unity 文档 · 时间与帧管理、Unreal 文档 · 移动端帧节奏。

4.6 实现与配置：帧预算 16.7 ms / 8.3 ms 与冻结帧 700 ms

16.7 ms 是 60 Hz 的帧预算，8.3 ms 是 120 Hz 的帧预算，由刷新率直接除出来；700 ms 则是异常线：Android 把渲染超过 700 ms 的 UI 帧归为冻结帧 Android 开发者文档 · 渲染时间。

言归正传，三档阈值放一起看，就能分清「预算」和「异常线」：预算是对每一帧的要求，异常线是放弃这一帧的信号。两者混着讲，报告里就会出现拿异常线当目标的笑话。

4.7 效果与量化：同一份 trace 用两套口径判出的卡顿率

构造一段 30 秒的 trace：130 帧因错过截止时间被判为 janky，占比约 4.2%；同一段数据按 hitch 口径累计，超出帧寿命合计约 1140 ms，折合约 38 ms/s，落在 Apple 门禁的「严重」区间（口径：本篇构造数据）。

一个按帧数计、一个按时长计，两个数因此能同时成立；硬件侧的计数器是第三种视角 Arm 博客 · Mali Bifrost 性能计数器。两套口径各记各的账，并排摆比硬折算更有信息量。

其中：4.2% 是按帧数计的 janky 帧占比，1140 ms 是超出帧寿命的累计，38 ms/s 是按时长计的 hitch 读数。

4.8 源码与数据链接

• Android 开发者文档 · 卡顿检测
• Android 开发者文档 · 渲染时间
• Android 开发者文档 · 帧节奏
• Perfetto 文档 · FrameTimeline
• Apple 文档 · 理解 hitch
• Apple 文档 · 分析 Metal App 的性能
• Khronos Vulkan-Samples · swapchain_images
• Unity 文档 · 时间与帧管理
• Unreal 文档 · 移动端帧节奏
• Arm 博客 · Mali Bifrost 性能计数器

4.9 这一章留下的问题

两套口径的原料来自不同层：帧级、系统级、计数器级、管线级；下一章问这四层各自能回答什么、会在哪里骗人。

三、四层数据源：从帧级到管线级

5.1 一句话点题：四层数据源各自能回答什么

先看看粒度这一维。按最细粒度，能拿到的东西分四层：帧级（frame level）、系统级（system level）、计数器级（counter level）与管线级（pipeline level）。

四层不是「越深越好」的阶梯，而是一张「问题—工具」匹配表：帧级答「这一帧多长、卡在哪一段」，系统级答「CPU 在干什么」，计数器级答「GPU 内哪个单元在忙」，管线级答「这段管线花了多少纳秒」。

5.2 原理与概念：帧级——gfxinfo framestats

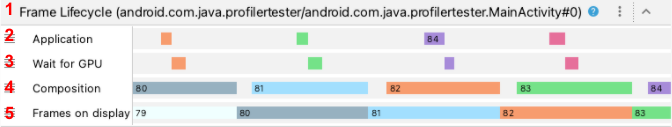

Android 上取它最省事的入口是 adb shell dumpsys gfxinfo <包名> framestats，它把最近约 120 多帧的时间戳按环形缓冲存下，每帧拆成十几个阶段、纳秒精度。dumpsys 官方文档 先来看看阶段名的读法。这些阶段名就是一份时序说明书：INTENDED_VSYNC 是系统原本安排的垂直同步（Vertical Synchronization, VSync）时刻，DRAW_START 到 SWAP_BUFFERS 是应用侧干活的那一段，相邻两项相减即常说的那几个耗时。

5.3 原理与概念：系统级——Perfetto

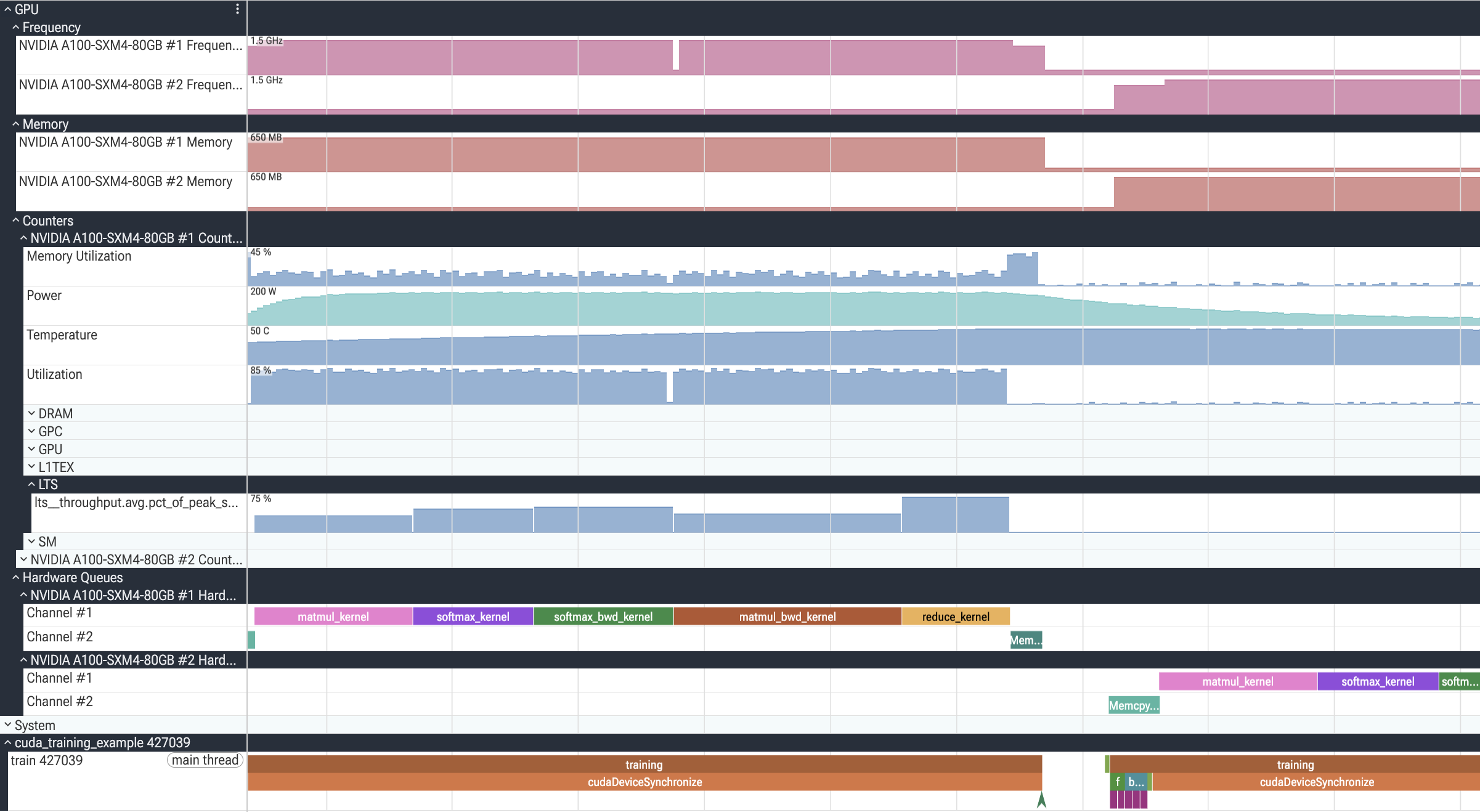

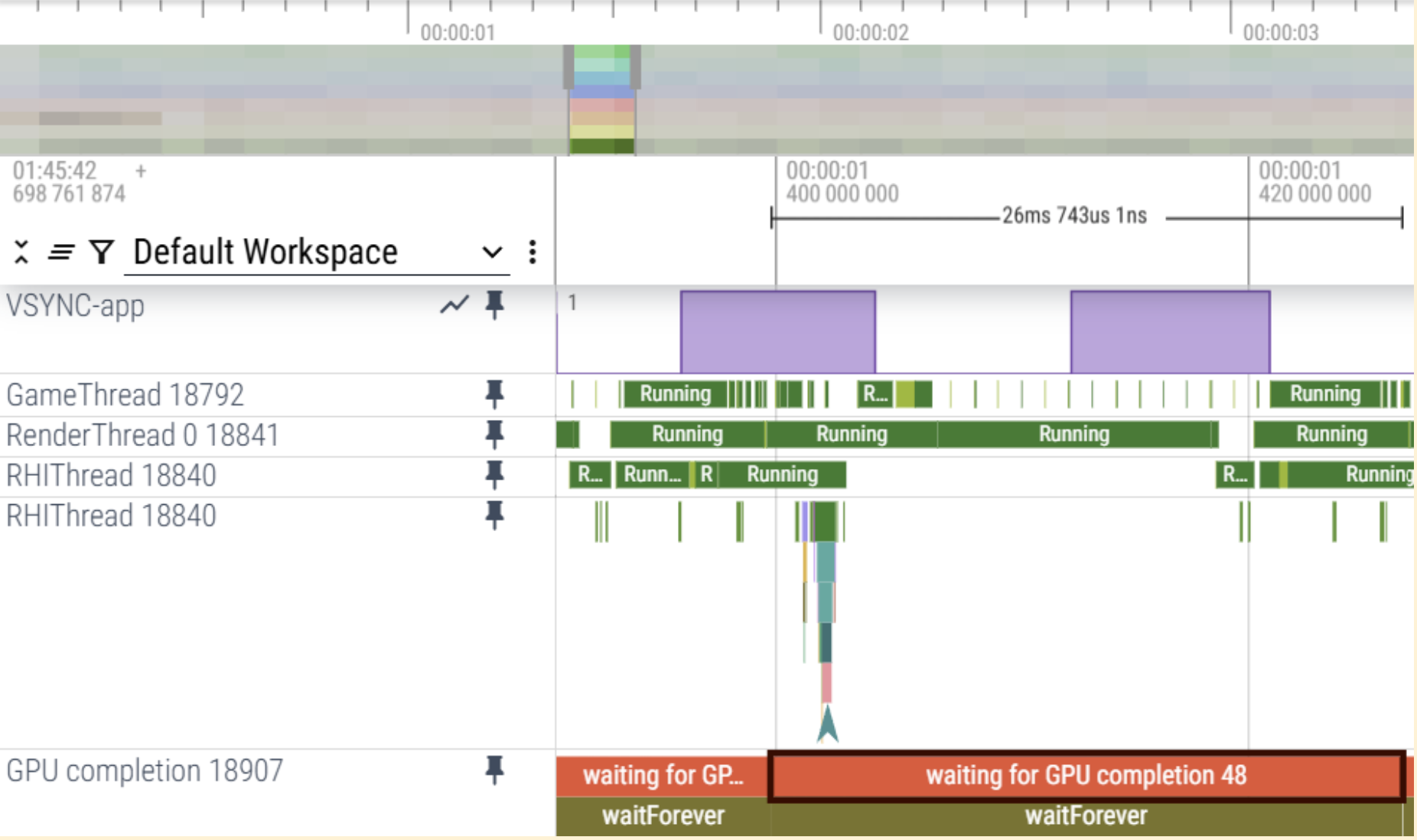

这一层的代表是 Perfetto，它最大的价值不在「能采更多数据」，而在把所有数据放进同一条时间轴：CPU 调度、GPU 提交、显示管线与频率共用一套时钟。Perfetto GPU 数据源 CPU 侧的线程级归因另有 Android Studio · CPU Profiler 可对照。

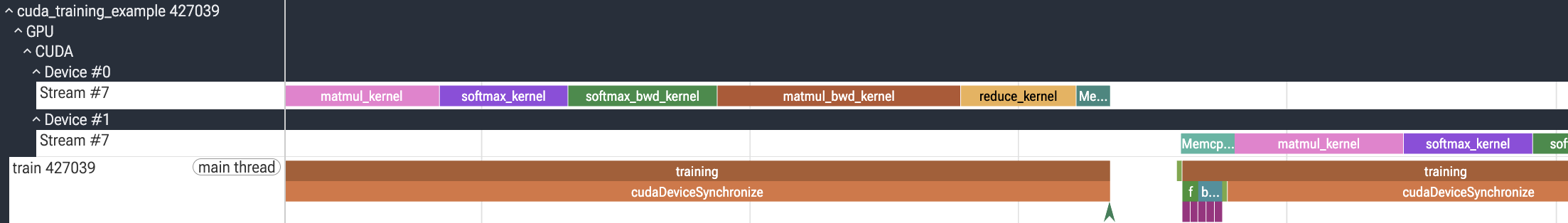

下面开始分类。GPU 数据源可归四类：gpu.counters 是厂商计数器的周期采样；gpu.renderstages 是应用提交到 GPU 的时间线，注意它是提交时间而非执行时间；FrameTimeline 把每帧拆成 Expected 与 Actual 两条线；内存类计数器记带宽与内存压力。Perfetto FrameTimeline

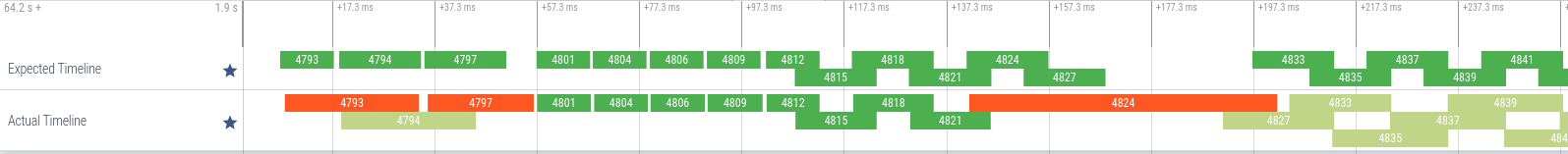

先整体后局部：缩到全局，得到的是各轨道在同一时间轴上的相对位置；顺着 GPU 轨道放大到逐帧，摊在眼前的才是 FrameTimeline 那两条线。前一张帮你决定往哪段放大，后一张把放大后的逐帧摊开对照。

# 采一段带 GPU 计数器与 FrameTimeline 的 trace
adb shell perfetto -c - --txt -o /data/misc/perfetto-traces/gpu.pftrace <<EOF
buffers: { size_kb: 65536 fill_policy: RING_BUFFER }
data_sources: { config { name: "gpu.counters"
  gpu_counter_config { counter_period_ns: 1000000 } } }
data_sources: { config { name: "android.surfaceflinger.frametimeline" } }
duration_ms: 10000
EOF

5.4 原理与概念：计数器级——AGI 与厂商 profiler

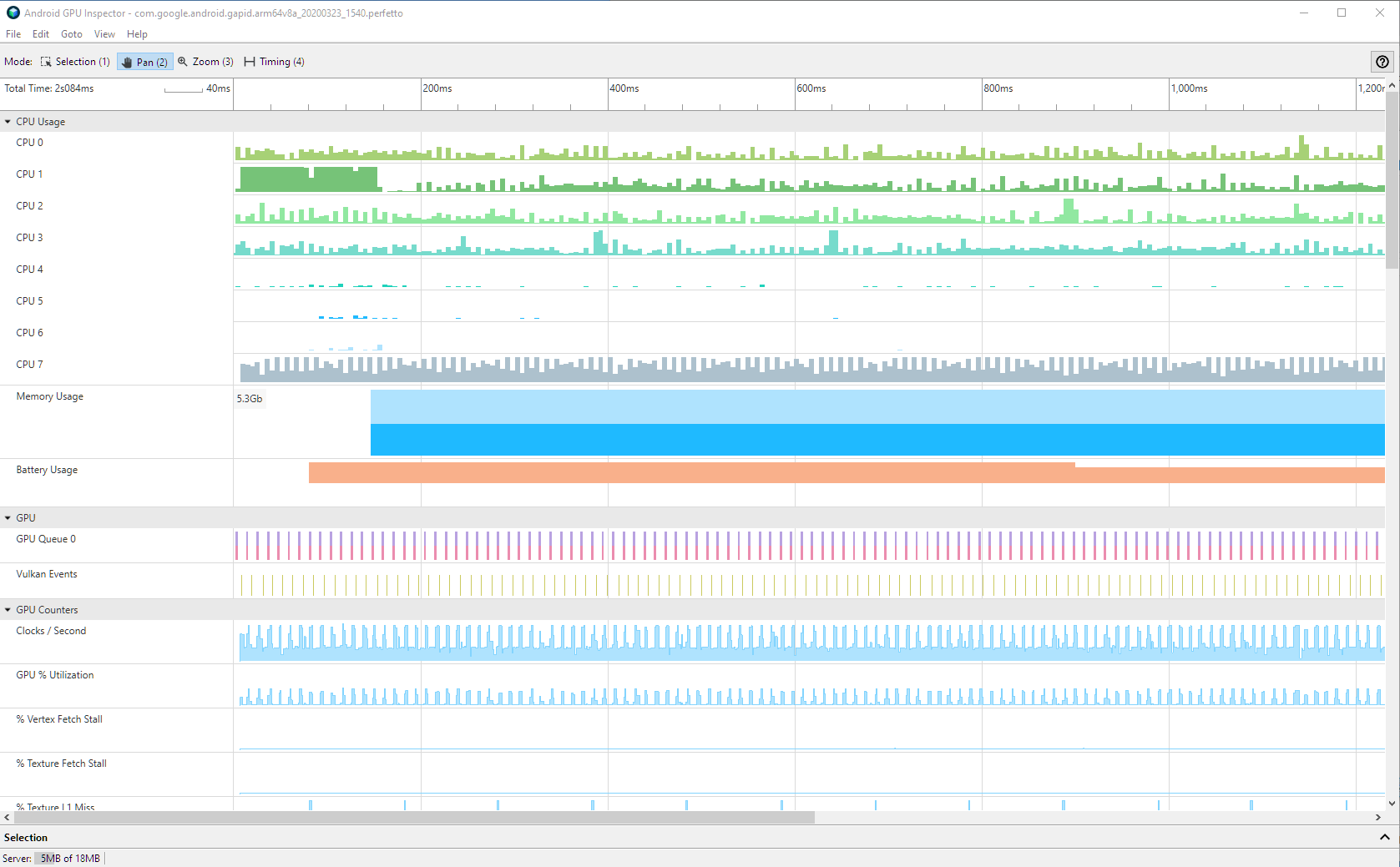

Android 侧最好用的入口是 Android GPU Inspector（AGI），它能在真机上读 GPU 与厂商计数器——纹理带宽、纹理 L1 命中与缺失这类指标——再把逐帧 profile 与系统 trace 并排摆出来。它给的是「哪个单元在忙」，答不了「为什么慢」。AGI 入门 逐帧视图另见 AGI · 渲染通道 与 AGI · 帧剖析器。

说白了，计数器名称跨代也会变，必须和芯片型号、驱动版本一起记进报告，否则过半年没人知道那串数从哪来。读法可对照 RenderDoc 文档 与 RenderDoc · 性能计数器。

5.5 原理与概念：管线级——时间戳与性能查询

时间戳查询的接口是 vkCmdWriteTimestamp：把当前时间写进查询池（query pool），并指定一个管线阶段作为落点。

$$ t_{ns} = \left((t_2 - t_1)\ \&\ \text{mask}\right) \times timestampPeriod $$

其中 t1 与 t2 是从查询池读回的原始值；mask 按 timestampValidBits 取有效位，该值可能不足 64 位并会回绕；timestampPeriod 是每个 tick 的纳秒数，由设备属性给出，各设备差别不小，换算前先查。跨设备比较之前先把这一步对齐。

5.6 实现与配置：按问题选工具的决策树

规则只有一条：先选能回答问题的最浅一层，上一层给不出方向时才往下走。

好了，回到这张表。最右一列才是重点：每层能力都配着一句「它给不了什么」，记住这几处缺口比记住工具名有用。顺序不能颠倒：先把浅层能排除的方向排除掉，再决定往下走。

5.7 效果与量化：四层数据源的精度与代价对照

5.8 源码与数据链接

• 帧级与系统级：dumpsys 官方文档、Android 卡顿检测。
• Perfetto：Perfetto GPU 数据源、Perfetto FrameTimeline、归因边界的社区讨论（B 级，作方法参考）见 androidperformance 的 Perfetto 系列。
• 计数器级：AGI 入门、AGI 系统分析器、Arm Mali 性能计数器、Qualcomm 图形开发工具、PVRTune 手册。
• 管线级：vkCmdWriteTimestamp 参考页、Vulkan 查询章节、vkGetCalibratedTimestampsKHR 参考页、Vulkan 时间戳查询示例、Vulkan 性能剖析指南。
• 选型与引擎侧：Android 游戏性能分析、Godot 性能监视器。

5.9 这一章留下的问题

下一章把时间戳、计数器与利用率这三处失真拆开。

四、你以为测到的，可能不是那个

6.1 一句话点题：四类精度陷阱总览

先来看看落差从哪来。按成因分，落差有四类：时间戳失真（写入允许顺延、有效位可能不足 64 位）、采样失真（计数器只是周期采样）、语义失真（频率、利用率、吞吐本是三个量）、归因失真（把工具开销算进被测对象）。

本章处理前三类，第四类留到第五章。

6.2 原理与概念：时间戳的三处失真

第一处是阶段顺延。规范允许把 vkCmdWriteTimestamp 的写入推迟到更晚的阶段，于是落点是一个「不早于」，相邻两个时间戳之差只是下界。Vulkan 查询章节

第二处是有效位不足。timestampValidBits 可能小于 64，超出部分无意义，时间戳在原值上还会回绕。 好了，第三处是跨域未校准。CPU 与 GPU 各有时间域，不校准就把两边的段拼在一条轴上，段与段的相对位置就是错的，且这种错不会以异常形式出现。vkGetCalibratedTimestampsKHR 参考页

6.3 原理与概念：计数器是采样，不是逐 draw

硬件性能计数器（performance counter）本质是寄存器，值反映「读它的那一刻」的状态，不是一段时间的精确累加。

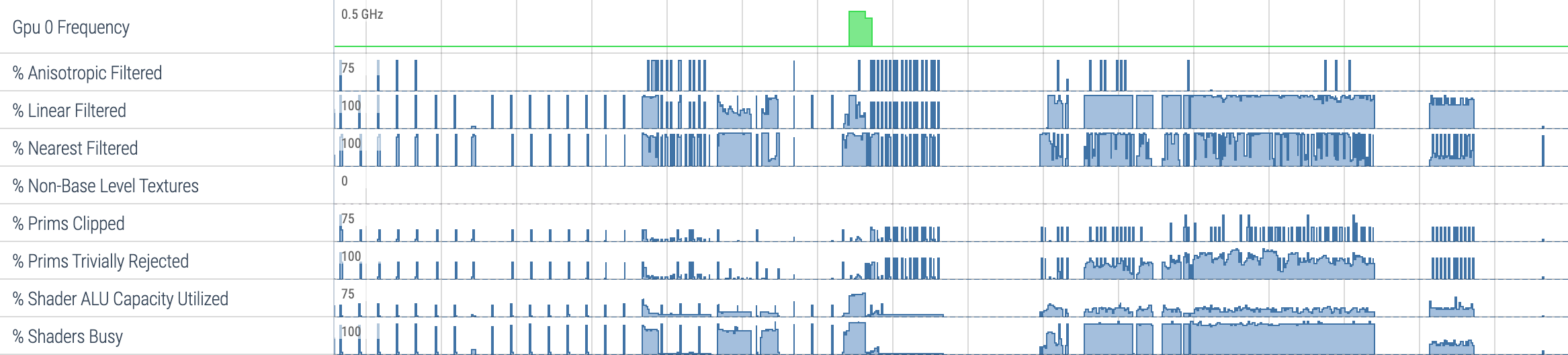

采集方式有两种：周期采样（periodic sampling）按固定间隔读寄存器，Perfetto 的 gpu.counters 轨道即此类；插桩采样在事件前后各读一次。

先看看下一个问题。采得到，不等于算得准。上一张说的是间隔与事件时长的匹配，决定一次采样能否覆盖目标事件；这一张往前走一步，假设读数都采到了，再问把瞬时值按周期数累加能不能还原总量。

# 计数器两种取法二选一
data_sources { config { name: "gpu.counters"
  gpu_counter_config {
    counter_ids: 1
    counter_period_ns: 1000000      # 周期采样：固定间隔读
    # instrumented_sampling: true   # 插桩采样：事件边界读
  } } }

其中：counter_period_ns 是两次读寄存器之间的间隔，instrumented_sampling 是插桩采样的开关。

6.4 原理与概念：频率不等于利用率

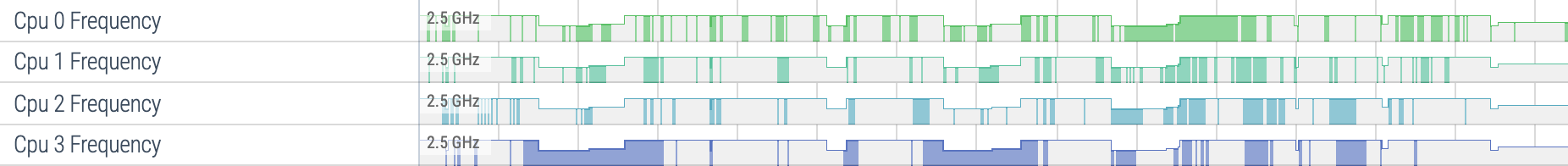

频率（frequency）、利用率（utilization）、吞吐（throughput）是三个量，可以朝不同方向动。

频率是时钟跑多快；利用率是「多少比例的周期里这个单元手上有活」；吞吐是单位时间完成的工作量。频率降一半，利用率可能升上去而吞吐不变；利用率上到 90%，吞吐也可能不动——不少实现把「忙」算上了等内存的周期。

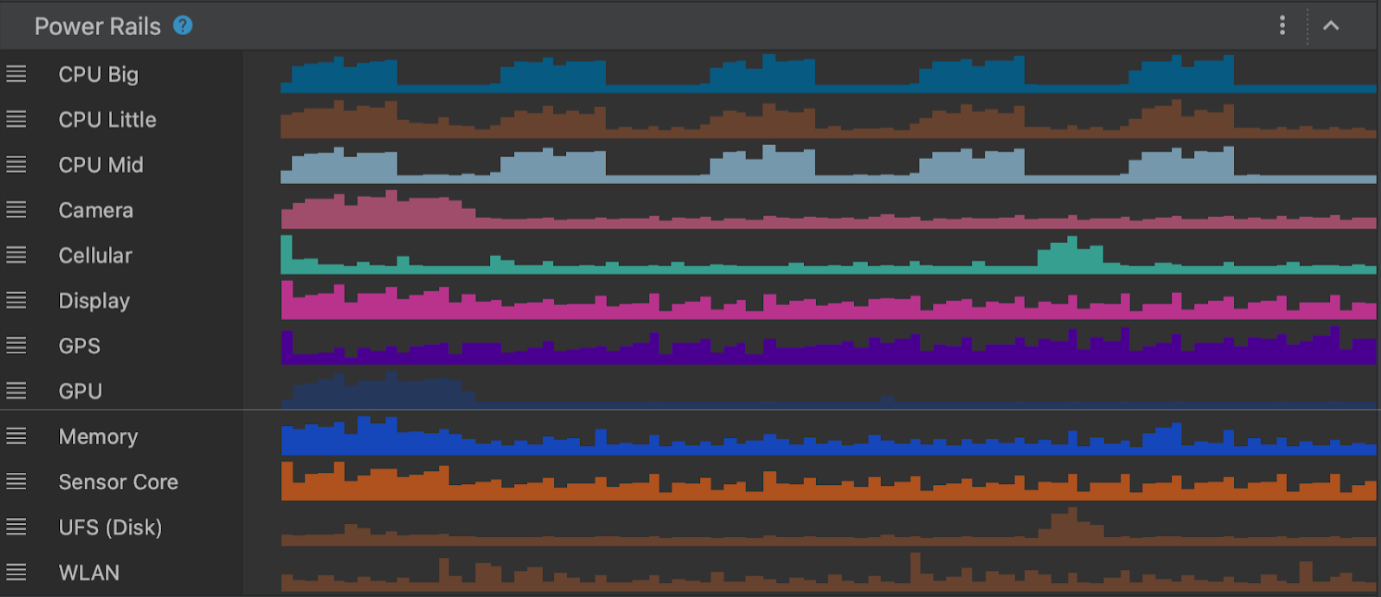

口径的歧义不止「占用」一处。上一张把同一个百分比拆成三种算法，说明一个词可以对应几个量；这一张换到功耗，同一个数字，取自整机与取自模块是两回事。

6.5 实现与配置：三类失真的自检清单与量级

用法是：拿到一组读数先跑一遍清单，再动结论。

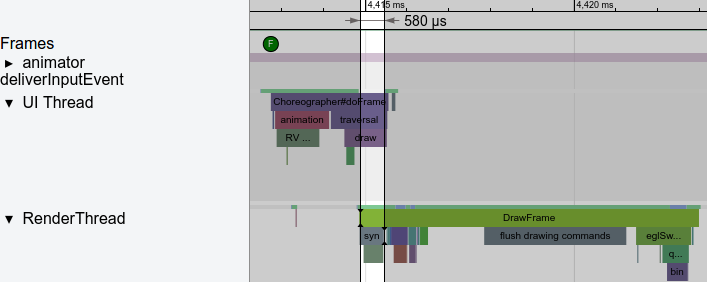

计数器侧与语义侧六项：采样方式是周期还是插桩、间隔多少；被观测事件的最短时长与采样间隔比是什么量级；还开着哪些采集器，会否互相打断计数；读的是哪个域的值；「利用率」的 busy 定义含哪些等待；功耗是整机口径还是模块口径。

6.6 效果与量化：同一段代码在两种读数下的归因差异

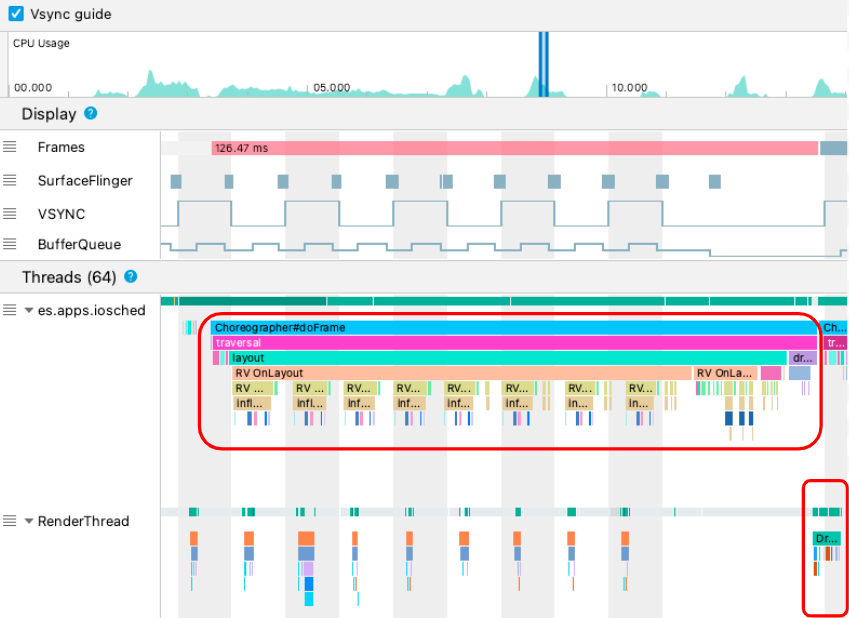

假设某帧有一段 GPU 工作。管线级时间戳测是若干毫秒；同一时刻计数器看，某单元利用率接近饱和；帧级的软件帧时间看，从 SWAP_BUFFERS 到 FRAME_COMPLETED 又是另一个数。Android 游戏性能分析

下面我们进入本章的落点：这张图要说的是读数粒度决定你能问到第几层问题，而非哪个读数更准。Vulkan 性能剖析指南

6.7 源码与数据链接

• 时间戳失真：vkCmdWriteTimestamp 参考页、Vulkan 查询章节、vkGetCalibratedTimestampsKHR 参考页。
• 采样失真：Perfetto GPU 数据源、Perfetto FrameTimeline、AGI 系统分析器。
• 语义失真：AOSP 性能与功耗、Arm Mali 性能计数器、Qualcomm 图形开发工具。
• 归因边界与工具开销：androidperformance 的 Perfetto 系列、Android 渲染时间指标、Android 游戏性能分析。
• 帧级口径追溯：dumpsys 官方文档、Android 卡顿检测。

6.8 这一章留下的问题

同一台机器同一场景连跑三次，结果能差几个百分点，往往比辛苦优化出来的收益还大。

五、先说清噪声，再谈差异

7.1 一句话点题：有没有差异 vs 差异是否大于噪声

言归正传，「差异是否大于噪声」是统计问题：先说清噪声有多大，再说清差值落在噪声的哪个位置。下面的协议是我们在真机调优时反复用的，七步，顺序不能换，与工具无关。

7.2 原理与概念：样本量与方差

常用指标是变异系数（Coefficient of Variation, CV）：标准差除以均值，与量纲无关。

FOSDEM 那份可靠测量的演讲给过一组实测：单轮 N=30 帧时 CV 是 6.95%，提到 N=90 后降到 4.59%；重复 M=5 轮把跨轮 CV 从 11.80% 压到 2.94%。FOSDEM 可靠测量软件性能，CV 数据的采样场景与帧率口径以其原表为准。

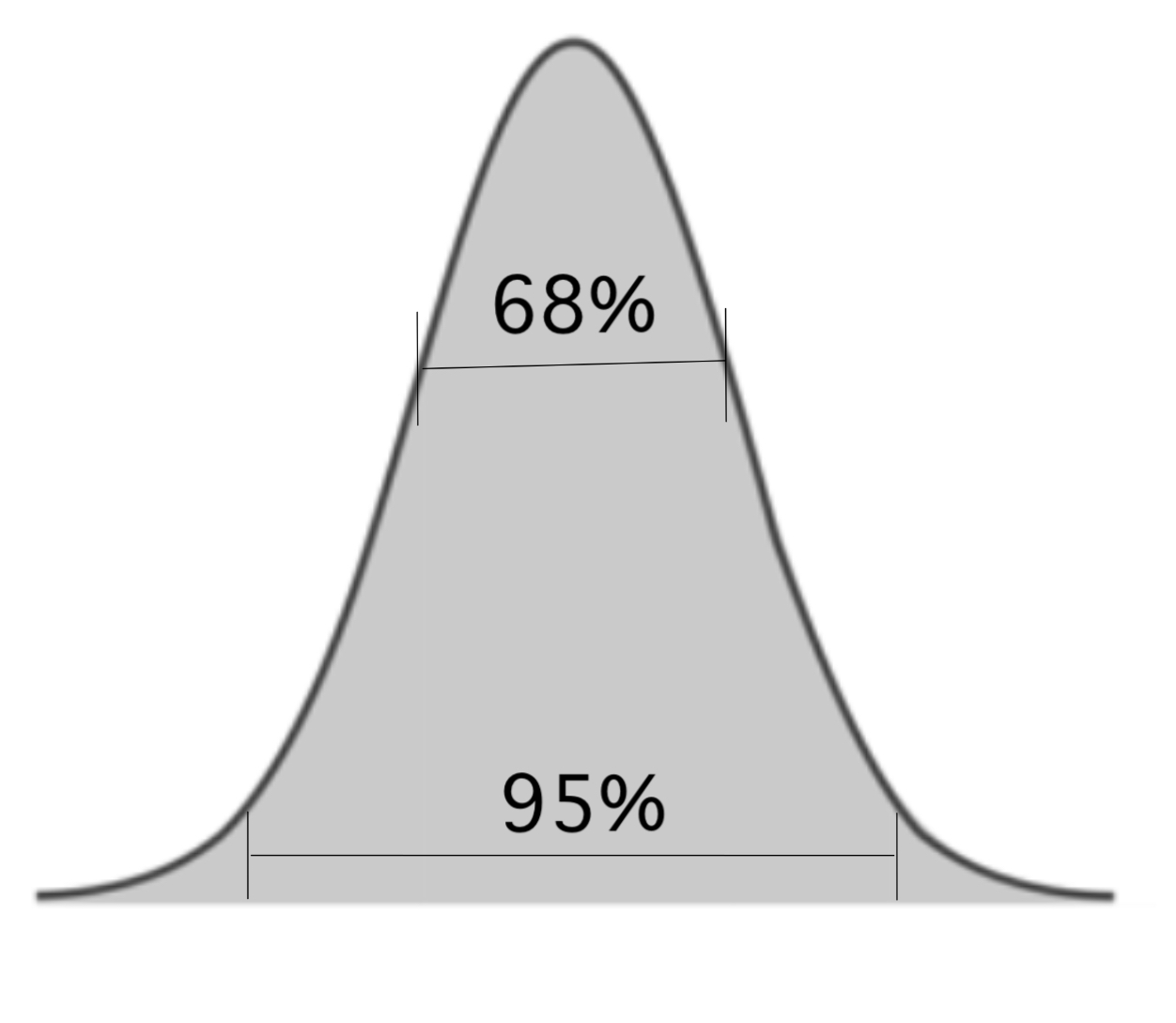

样本量由三个量决定：想检出的最小效应（Minimum Detectable Effect, MDE）、置信水平与刚量出的方差。

$$ n \approx \frac{2\,(z_{1-\alpha/2} + z_{1-\beta})^2\,\sigma^2}{\Delta^2} $$

其中 n 是每组所需样本量；Δ 是想检出的最小效应，也就是那个值得报告的收益；σ² 是单次读数的方差，来自第一步的实测；z(1−α/2) 与 z(1−β) 由显著性水平与统计功效决定，常取 0.05 与 0.8。

说白了，式子的推论很直白：Δ 减半，样本量变四倍，收益越小越难证明。

7.3 原理与概念：预热与稳态

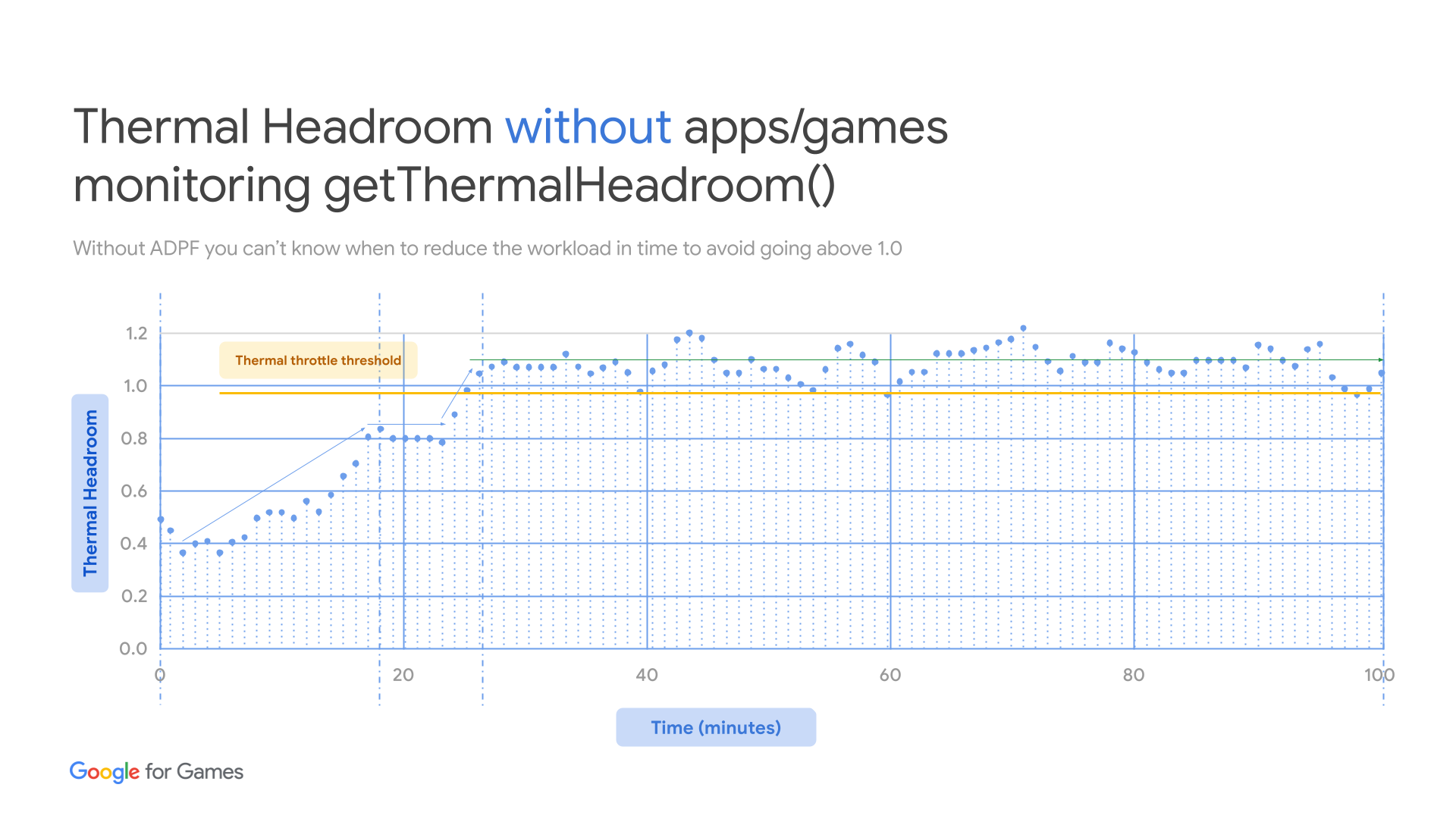

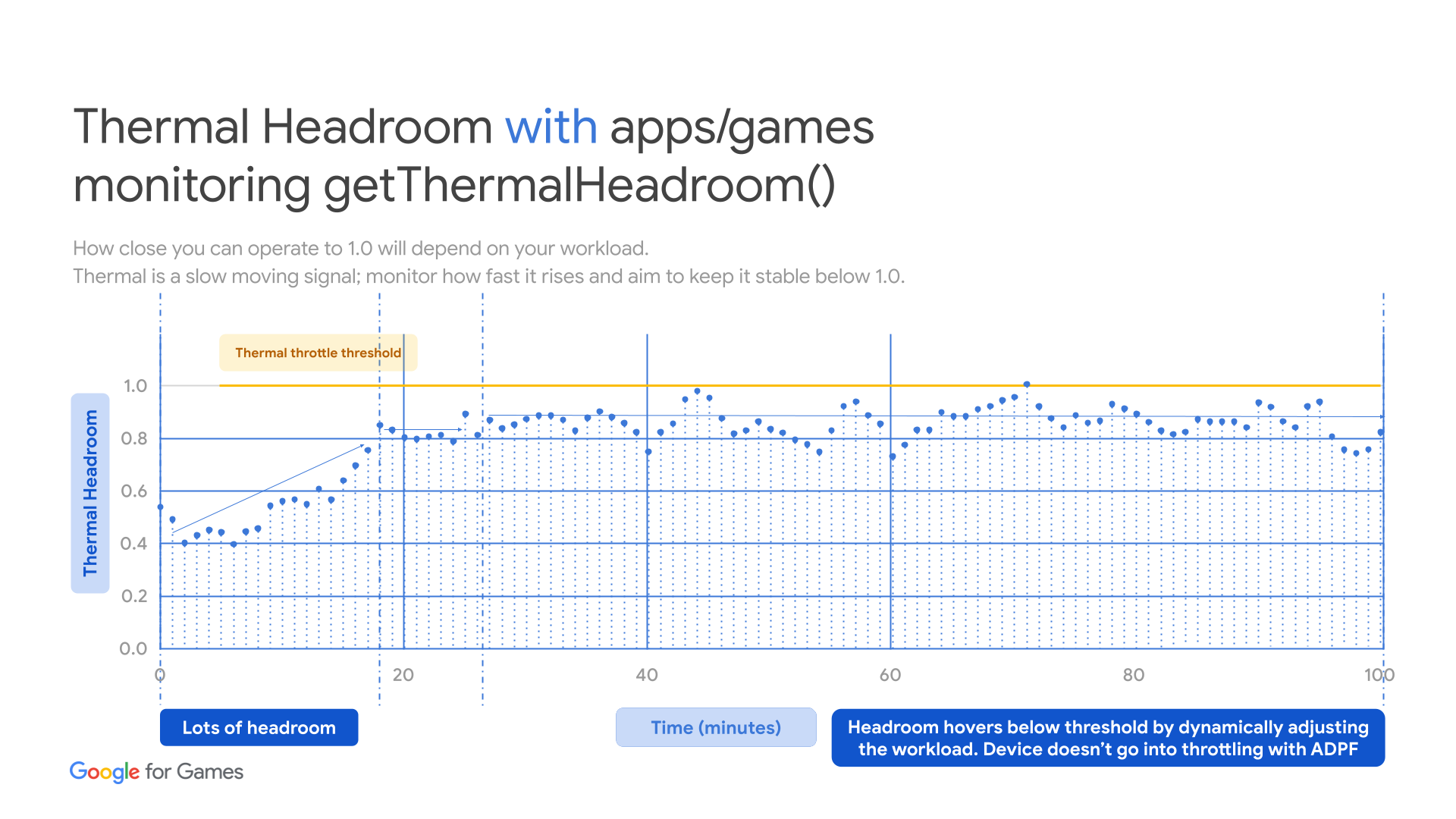

判断有没有进稳态，看三条线同时走平：帧时间序列不再下行、频率轨道进入平台、温度或热余量进入平台。三条都到位才算进入稳态，只走平其中一条就下结论，容易把预热段当稳态。

丢弃长度在采集之前写死，两组一致，规则也要可复现——同场景重跑，拐点应在相近位置。Android CI 基准测试

7.4 原理与概念：交替配对的 A/B

正确的做法叫交替配对（paired / interleaved A/B）：把总时长切成 k 个等长切片，按 A 片、B 片交替采集，每片长度记为 T；然后构造配对差值——第 i 对的差值等于同一对里 B 的读数减去 A 的读数。拿到的是一串 k 个差值，而非两组分开的读数。

下面开始看它为什么成立。热漂移在 T 这个尺度上是慢变量：一对里两片挨着采，热状态与后台状态几乎一致，相减即消掉；快噪声不被消掉也不被放大，留在差值序列里，靠 k 次重复平掉。

切片长度 T 有上下两条约束：下限是频率调节与热控的时间常数，T 比它短，两片取到的是同一响应过程的两个瞬间；上限是漂移显著的时间尺度，T 太长，一对之内不再共享热状态。T 只能实测，片序也要防周期化。

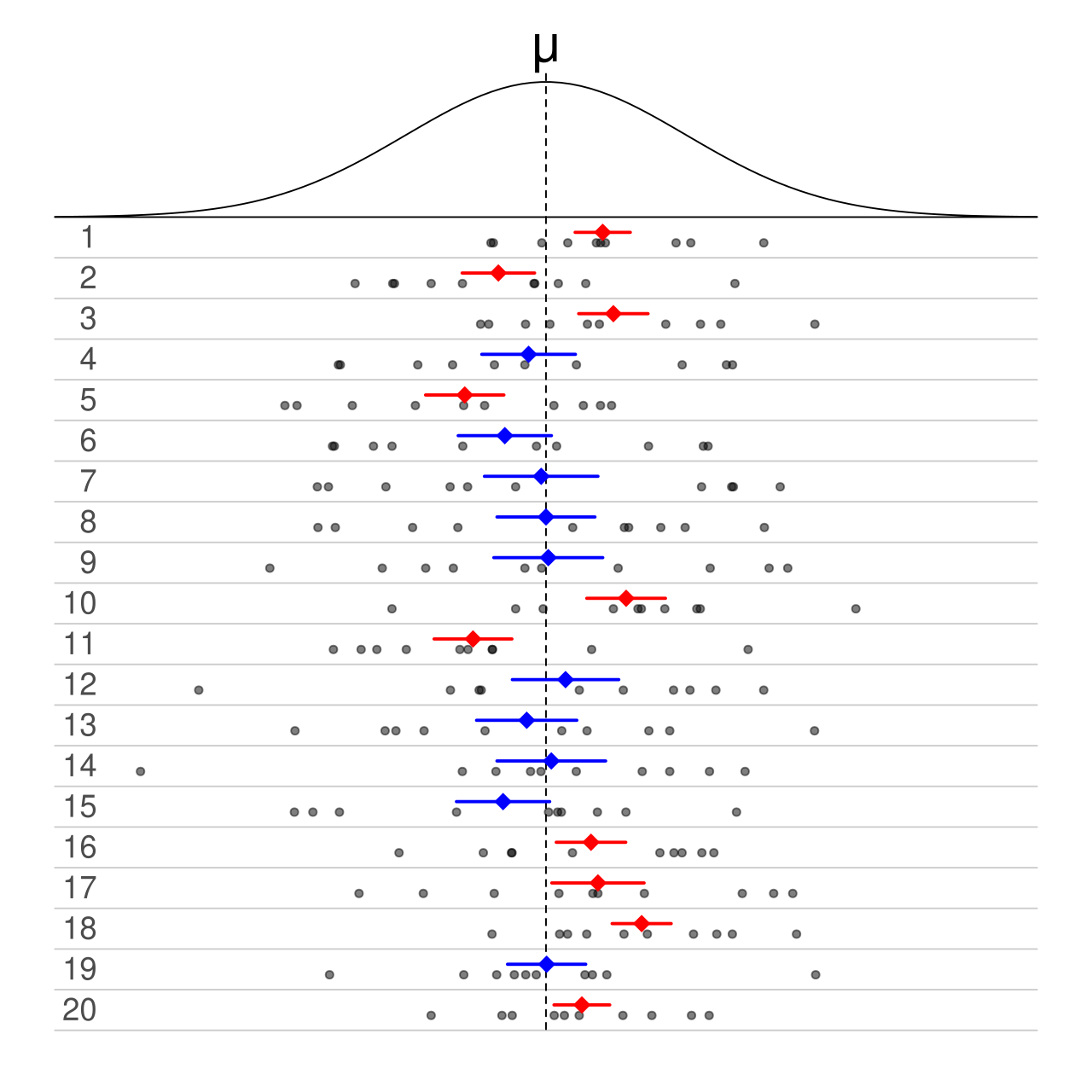

7.5 原理与概念：对差值做置信区间

Bootstrap 最省事也最不挑分布，流程五步：把 k 个差值当成一个样本池；从池子里有放回地随机抽 k 个；算出重抽样本的均值；把重抽与求均值重复 B 次（B 取两千到一万）；把这 B 个均值排序，取第 2.5 与第 97.5 百分位，两数之间就是 95% 置信区间。

判据只有一句话：区间不含 0，才说差异成立；区间含 0，只能说这次证据不足。 含 0 时写「本次测量未能检出差异」，不写「接近显著」或「趋势上更好」，含糊表述正是下一条谬误的温床。非确定性系统的统计发布门禁

# bootstrap: B in [2000, 10000]
d = [b[i] - a[i] for i in 1..k]    # k paired differences
for b in 1..B:
    s = resample_with_replacement(d, k)
    m[b] = mean(s)
sort(m)
ci = [m[0.025 * B], m[0.975 * B]]   # 2.5 / 97.5 percentiles

其中：k 是配对差值的个数，B 是重抽的次数。

7.6 原理与概念：显著性检验怎么选

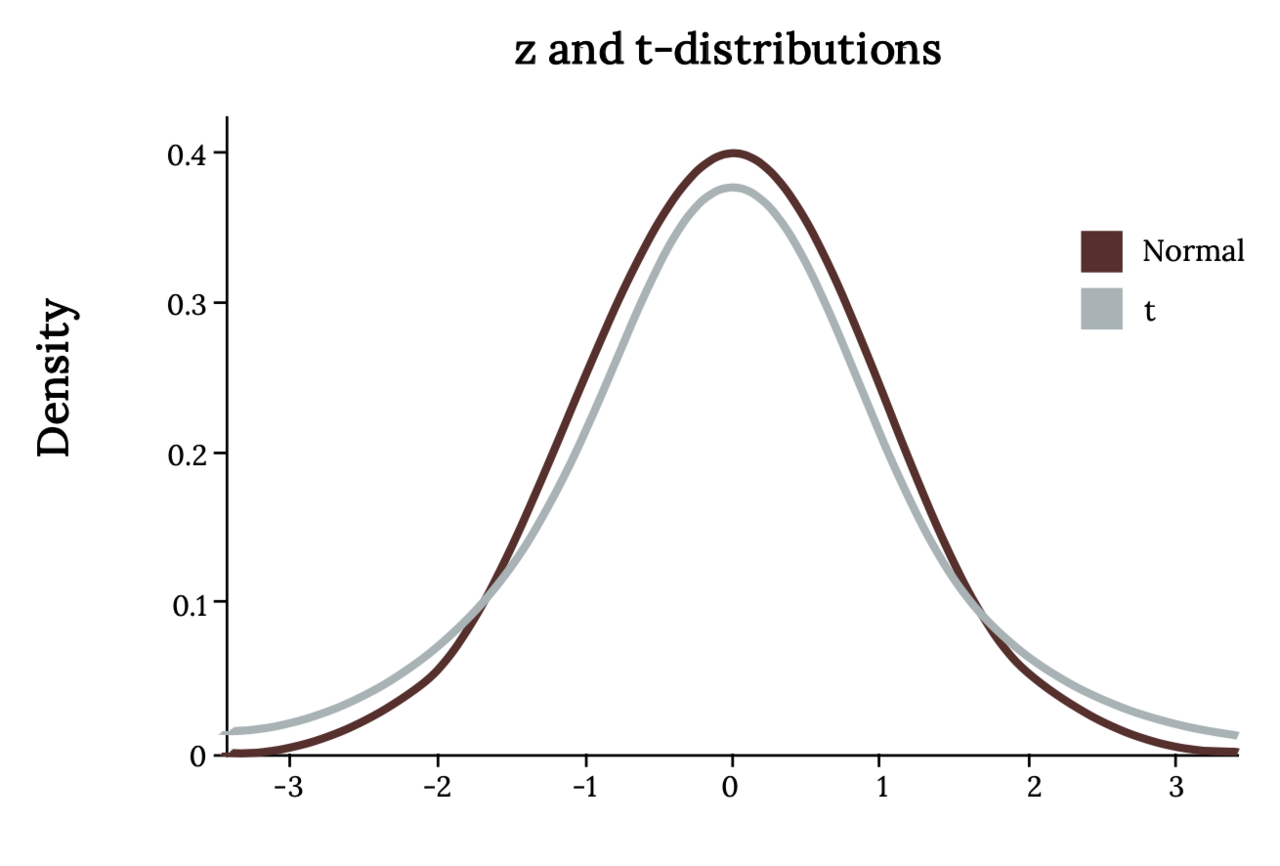

配对 t 检验（paired t-test）假设差值近似对称、无极端离群，临界值来自 t 分布。

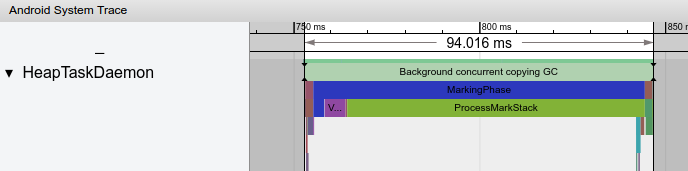

选择规则可以压成三句：先画差值直方图，近似对称且没有极端离群就用配对 t 检验；分布明显偏斜或有个别极端值（一次垃圾回收就够造成），改用 Wilcoxon 并同时报中位数差值；两组不独立——两台设备、两个系统版本——才退回 Mann–Whitney U，并写明这不是配对设计。

言归正传，换检验方法只解决「差得可不可信」，不回答「差得值不值得」。上一张管的是分布形状把检验选错，这一张挪到另一头：显著而效应量过小，结论仍不该写。

这两张图要串起来读：判定「显著」用的临界值不是固定的，配对数少时这把尺子更宽；前面那张提醒，过了尺子还要看效应量够不够大。两处合读才完整。

正态假设下 95% 的临界值是 1.96；自由度小时 t 分布尾部更厚，配对数 5 时约 2.78。Commons t 分布与正态分布对比

7.7 效果与量化：六条常见谬误与各自的反例

一、用平均值代表快慢。反例：一帧从 16 毫秒拉到 100 毫秒，平均帧率几乎不动。处置：报分位数。

二、只看短测。反例：持续性能通常只有暴发的五成到六成半，Notebookcheck 高负载测试里 10 到 15 分钟掉到约七成（口径须随结果标注）。处置：测量时长与性能目标对齐。Notebookcheck 测试方法

三、顺序跑 A 再跑 B。反例即上一节的漂移偏置。处置：交替配对。

四、把一次结果当基线。处置：重复加置信区间。

五、把工具读数当硬件时间。处置：跨层交叉验证。

六、把工具自身开销算进被测对象。处置：空白对照，全关与全开各跑一遍。

两张图是同一件事的两面：上一张算的是工具自身吃掉的那部分时间，这一张看的是多个工具并行时互相踩到的计数。先看开销，再看打断，归因才站得住。

7.8 源码与数据链接

• 样本量与噪声：FOSDEM 可靠测量软件性能、Google Benchmark 工具文档、性能 A/B 方法页。
• 判定与门禁：非确定性系统的统计发布门禁、Android CI 基准测试、UL Benchmark Rules。
• 外部统计示意图：Commons 区间对比示意、Commons t 分布与正态分布对比、Commons 置信区间示意。
• 指标口径与反例数据：CapFrameX 指标说明、CapFrameX 1.5.3 版本说明、1% low 指南、NVIDIA FrameView 用户指南、Notebookcheck 测试方法。
• 平台口径与工具开销：Android 渲染时间指标、dumpsys 官方文档、Perfetto FrameTimeline、AOSP 性能与功耗。
• 长时测量与判定阈值：Android 游戏性能分析、Android ADPF 热管理、Android 帧节奏、Apple 理解 hitch、Vulkan 性能剖析指南。

7.9 这一章留下的问题

下一章处理：哪些变量须控制住，剩下的怎么记进结果。

六、热决定你测到的是什么

8.1 一句话点题：热与频率在测量中的主导地位

同一台机器、同一段场景、同一套采集口径，只要起始温度不同，我们量到的就不是同一个东西。热状态与频率状态不落进记录，两次读数就失去可比性，这也是本章先讲热的原因。

8.2 原理与概念：DVFS 与热节流

先看看这一节的两个概念。要说清热怎么改写读数，得先看清频率是谁在调。答案是动态电压频率调节（Dynamic Voltage and Frequency Scaling, DVFS）：它让频率随负载与温度持续变动。

负载上来，系统里的调节器（governor）抬升工作点；工作点是一对参数——频率（frequency）与供电电压（voltage）；瞬时功耗随之上抬，结温跟着上升；热管理介入，也就是常说的热节流（thermal throttling），再把工作点压回去。

同等工作量下只把频率减半：瞬时功耗减半、耗时翻倍，总能耗不变；只有电压也降到 0.7，能耗才落到原来的 49%。原因在于每次操作的能耗写出来是 E = C × V²，这个式子里根本没有频率。

触发与恢复之间还有迟滞（hysteresis）：恢复点通常低于触发点，同一个温度读数可能对应两个不同的频率状态。

三重影响叠起来是这样的：频率改写功耗（P ≈ αCV²f）；温度改写漏电（leakage），漏电再回到功耗；功耗推高温度，温度拉低频率。在这个回路里，温度是状态量，不是结果。

8.3 原理与概念：峰值不等于持续

好了，峰值与持续分开看。同一台机器在冷机与热平衡两种状态下，本来就是两个工作点。 行业里把这两个工作点叫作峰值（burst）与持续（sustained）：短跑测到的是峰值，热平衡之后测到的是持续。

Notebookcheck 的高负载测试口径下，多数机型在 10 到 15 分钟之间衰减到峰值的约 70%（Notebookcheck 测试方法，第三方实测值）。

下面我们进入实测。同一口径下，红魔 9S Pro 的 60 分钟长时测试给出两个数字：平均帧率从 90 掉到 72 fps，触控延迟从 28 升到 53 ms（同源，第三方实测值）。

常见的宣传口径是「持续性能约为暴发的 50–65%」，它没有给出可追溯的测试方法。一个数字如果说不清是怎么测的，它在协议里就是不合格的，我们的处理是标注出来、不参与判定。

8.4 实现与配置：控制变量清单

• 屏幕亮度与自动亮度：固定亮度并关掉自动亮度。
• 分辨率与渲染缩放：固定输出分辨率与渲染比例。
• 刷新率与帧率上限：固定刷新率，必要时锁帧率上限。
• 电池电量与充电状态：固定电量区间，明确是否边充边跑。
• 后台与网络：清后台，断网或固定网络状态。
• 环境温度与风道：记录环境温度，明确是否垫散热垫、是否有风。

言归正传，说回读数来源。Android 官方的能耗性能分析器读的是设备端电源管理器（On-Device Power Monitor, ODPM）的电源轨（power rail）数据，测的是设备一级的功耗，并不针对某个应用（Android 官方能耗分析器）。

亮度对功耗的影响幅度只有「不同亮度下差异从 42% 缩到 9%」这类没有测试方法的说法，只能算现象举例。

8.5 实现与配置：把热状态记进结果

先来看看落盘字段。读数只有配上环境，才是可比的。

表里的字段分成四组：设备与环境划出边界，采样时刻的温度与频率说明读数落在哪一段，热余量给出平台刻度，跑测条件决定可比性。缺一组，读数就只能自己跟自己比。

adb shell dumpsys thermalservice
adb shell cat /sys/class/thermal/thermal_zone0/temp
adb shell cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_cur_freq
adb shell dumpsys battery

其中：thermal_zone0/temp 是机身温度采样，scaling_cur_freq 是当前频点。

8.6 效果与量化：同机两次测量的热漂移量级

（表内为量级参照，由前文第三方实测的衰减幅度换算而来，不是我们自己的实测；凡要用于具体结论，须在目标机型上自行复测。）

「我们优化了 15%」这句话，如果不写清测了多久、起始温度多少，大家没法判断它是优化还是热漂移。

8.7 源码与数据链接

• AOSP 电源与性能、Android 官方能耗分析器、Android ADPF 热管理、Android 渲染时间。
• Notebookcheck 测试方法。
• Voltage versus frequency scaling energy tr.svg、Perfetto GPU 数据源、Arm Streamline 学习路径、Android 游戏性能优化。

Arm、Qualcomm、Imagination 等厂商的 profiler 界面与实测曲线不可转载，本章用到的温度-频率关系图与漂移曲线都由本系列自绘，数据取自上列公开来源。

8.8 这一章留下的问题

热把「测多久」变成了协议的一部分，但它只回答了读数会变，没回答该以哪一段时间为准。

七、先定位，再优化：判定与对照实验

9.1 一句话点题：定位流程五步

优化之前先证明瓶颈在哪，证明不了就别动代码。 五步是固定的：定现象 → 采数据 → 判阈值 → 做对照 → 分场景结论。

这五步的顺序不能颠倒：先有现象才有数据，先有数据才谈阈值，先有阈值才谈对照，最后才把结论按场景分开陈述；跳过任何一步，后面的判断都会失去依据。

9.2 原理与概念：判定阈值

下面我们进入阈值。Android 官方给出一组分流阈值（Android 游戏优化总览、Android 游戏性能优化，官方口径）：

• GPU 受限：渲染硬件接口（Rendering Hardware Interface, RHI）线程耗时持续 > 30 ms；GPU 完成时间 > 25 ms；GPU 利用率 > 90%。
• CPU 受限：CPU 利用率 > 15%，且 GPU 利用率与帧率同时偏低。

三条线程里 RHI 那一栏最能说明问题，它代表提交之后到 GPU 完成的等待，这就是阈值的定义式依据。这一栏持续超线，瓶颈就已经落在 GPU 侧；反过来，三条线程的耗时都不高而帧率上不去，就该往 CPU 侧去找。

两条都不满足的中间地带最需要小心。

9.3 实现与配置：对照实验法

好了，看对照实验怎么设计。这一步只能靠对照实验，核心是一次只改一个变量，而且改的必须是能放大瓶颈的那个变量。改的变量若没落在瓶颈上，读数不动只能说明这次没碰到真正的成本项。

引擎侧的帧时间口径可以直接对表读（Unity 帧时间管理、UE 移动端帧节奏）。

9.4 效果与量化：分场景量化

固定起点与终点、固定镜头路径、固定敌我数量与画质档位。

先来看看分场景怎么切。分场景读数有三条可比性前提：段的边界由可重放的脚本定义（不是人工掐表）；每段的样本量足够；段的划分在 A/B 两侧完全一致。用 Perfetto 的 FrameTimeline 判段，比用帧率阈值判段更贴近感知（Perfetto FrameTimeline）。

工具侧的选择按问题走：要逐帧分阶段时间戳用 gfxinfo framestats（dumpsys 用法）；要看系统级时间线用 Perfetto（Perfetto GPU 数据源）；要看计数器用 AGI（AGI 入门、AGI 系统分析器）。经验值是三到六段。

adb shell dumpsys gfxinfo com.example.app framestats
adb shell dumpsys gfxinfo com.example.app
adb shell dumpsys SurfaceFlinger --list
adb shell perfetto -o /data/misc/perfetto-traces/trace_file.perfetto-trace -t 20s sched freq gfx view

其中：framestats 是逐帧的分阶段时间戳，Perfetto 那条是系统级时间线。

9.5 源码与数据链接

• Android 游戏性能优化
• Android 渲染时间、Android 帧节奏
• dumpsys 用法、Perfetto FrameTimeline、Perfetto GPU 数据源
• AGI 入门、AGI 系统分析器
• Unity 帧时间管理、UE 移动端帧节奏

本章三张截图取自 Android 官方文档（站点其他内容 CC BY 2.5），署名与许可见文末图片版权表。

9.6 这一章留下的问题

定位把瓶颈分成了两类，对照实验把责任落到了具体改动上。

八、目标是稳态而不是峰值：长时测量

10.1 一句话点题：性能目标与热限制的关系

产品要守的是一段时长里的下限，不是峰值。 帧预算封住上限——60 Hz 下一帧 16.7 ms，120 Hz 下一帧 8.3 ms，超过就是 jank（Android 渲染时间，官方口径）。

说白了，两个预算各管一头。峰值与下限是两件事：帧预算管一帧之内的上限，热预算管一段时间里的下限，可持续区间就落在两者之间；测量要回答的，是这段区间有多宽、何时开始收窄。

10.2 原理与概念：热余量 API

平台给的是 getThermalHeadroom，也就是热余量（thermal headroom）：取值从 0.0 到 1.0，1.0 表示还有余量，越接近 0 越接近热极限（Android ADPF 热管理，官方口径）。它属于 Android 动态性能框架（Android Dynamic Performance Framework, ADPF）：各家温度传感器的位置、刻度、滤波都不一样，「机身 42 摄氏度」在两台机器上不是同一件事。

下面开始看这条 API 的用法。用它有一条硬限制：调用频率不得高于每 10 秒一次，超过就返回 NaN（官方原文）。

余量与温度并不同向：温度是瞬时量，余量是滤波后的预测值。

PowerManager pm = getSystemService(PowerManager.class);
float headroom = pm.getThermalHeadroom(10);
int status = pm.getCurrentThermalStatus();
Log.d(TAG, "headroom=" + headroom + " status=" + status);

其中：getThermalHeadroom 是热余量，10 是预报窗口的秒数。

10.3 原理与概念：持续性能模式

平台给出的机制是持续性能模式（sustained performance mode），自 Android 7.0 起在系统侧提供支持（AOSP 电源与性能），代价是峰值被削掉一截。削掉的幅度不写进文档，只能靠长时测试量出来，得自己跑一遍。

另一条路是锁频（frequency locking）：好处是去掉调节器抖动；坏处是它与平台的热策略直接冲突。

10.4 实现与配置：长时测量的设计

采样与掉线处理有三条规矩：采样间隔固定；掉线只做标记、不做插值；对齐用时间戳、不用序号。

时长之外还有一条纪律：同一档位内的跑测次数要固定。30 分钟档跑两次与跑五次，中位数本身的稳定性差别很大。跑测次数不固定，这条纪律就落不了地。

10.5 效果与量化：三档时长下的结论差异

好了，把三档差异摆出来。下面这张表是机制性的预期，依据来自前面已经引用过的第三方实测（10–15 分钟衰减到约 70%、60 分钟帧率 90 → 72 fps），不是我们自己的跑测数字。

10.6 源码与数据链接

• 平台与官方口径：Android ADPF 热管理、AOSP 电源与性能、Android 渲染时间、Android 帧节奏
• 采集工具：Perfetto FrameTimeline、dumpsys 用法、Android 游戏性能优化
• 第三方实测与测试方法：Notebookcheck 测试方法

本章两张热 API 截图取自 Android 官方文档（站点其他内容 CC BY 2.5），署名与许可见文末图片版权表；其余曲线与结构图由本系列自绘。

第三方实测的衰减幅度只用于说明量级，没有参与任何判定。

九、让回归自己冒出来：把测量接进 CI

11.1 一句话点题：人工比对与门禁判定的差别

人工比对与门禁判定的差别不在精度，在可重复性。这套判定的原理是：让阈值与统计替人做判断。门禁判定把这些都交给同一套阈值与统计，跑一次和跑一百次给出同一个答案。同一份曲线换个人看，结论就可能不同。

11.2 实现与配置：真实设备与锁频

下面我们进入设备。第一件事是别用模拟器：模拟器没有真实的 GPU 驱动栈、没有 DVFS、也没有热行为（Android CI 基准测试，官方口径）。

第二件事是靠锁频压噪声：把频率钉住之后，同一个样本的离散度会明显收窄。

第三件事是设备池与热等待：上一轮跑完的机器是热的，如果不等冷却就开下一轮，第 N 轮的起跑温度就是第 N−1 轮的残留。热等待的时长也要写进跑测条件。

设备池的规模也有下限：一台机器跑不出个体差，三台以上才有意义。

11.3 实现与配置：相对基线的容差判定

回归判定的对象是相对基线的变化量。

选中位数是有理由的：均值会被长尾拖走，而移动端的帧时间天生有长尾。容差窗口之外还要加抖动抑制，三条一起用：扔掉每个跑测窗口的首轮样本（预热期）；取中位数；连续 N 轮同向才算回归。

先看看这个窗口怎么定。容差窗口的宽度应当由噪声决定：先在同一版本上连跑 N 轮，再把窗口设在分布的 95% 分位附近。

11.4 实现与配置：用统计检验而非肉眼

判定链是固定的四步：先构造配对差值（paired difference）（同一台机器上交替跑 A 与 B，取每对的差），再对差值做置信区间（confidence interval），然后看区间有没有跨过 0，最后看效应量（effect size）。

paired = [a - b for a, b in zip(A, B)]
lo, hi = bootstrap_ci(paired, 0.95)
if lo <= 0 <= hi:
    return "no-diff"
return "regression" if abs(effect_size(paired)) >= gate else "significant-only"

其中：配对差值是同一台机器上 A 与 B 的逐对之差，95% 是区间分位。

第二步是整条链的关键：区间含 0 就不能宣称有差异。

配对差值这一步有个前提：A 与 B 必须交替跑，不能先跑完 A 再跑 B。

显著不等于值得改。样本量足够大时，0.5% 的差异也能被检出为显著，但为它排一次重构未必划算。门禁可以做两档：显著即报警，效应量超过人工设定的门槛才算回归。

11.5 效果与量化：CI 上的六类干扰源

CI 上最常出现的干扰源有六类：设备个体差、系统与驱动更新、后台任务与温控策略、设备热历史、采集工具自身开销、以及把一次跑分当基线。

好了，这一类单独说。第五类值得单独展开：开发者选项里的「GPU 呈现模式」本身也在读 gfxinfo，所以它算一个工具（Android 渲染时间、dumpsys 用法）。测量工具的开销污染结果这件事，在方法学上有专门的经验总结可参考（FOSDEM 测量方法演讲、Google Benchmark 工具说明）。

第六类的后果最隐蔽：一次跑分里含着当时的起始热状态，把它当基线，等于把那一刻的温度固化成了判据。发布门禁的统计判据怎么设，有专门的工程讨论可查（不可确定系统的统计决策、性能 A/B 方法页）。

11.6 源码与数据链接

• CI 与基准测试（官方口径）：Android CI 基准测试、AOSP 电源与性能
• 采集与口径：dumpsys 用法、Perfetto GPU 数据源、Perfetto FrameTimeline
• 指标与口径说明（第三方）：CapFrameX 指标说明、Notebookcheck 测试方法
• 方法学与门禁判据：FOSDEM 测量方法演讲、Google Benchmark 工具说明、不可确定系统的统计决策、性能 A/B 方法页
• 基准条款（跑分口径的约束）：UL Benchmark Rules

先来看看怎么落地。落地顺序建议是「先采集、再判定、后门禁」：第一步只把数据跑出来并落盘，不设任何阈值；第二步在历史数据上离线试算容差与轮数；第三步才把判定接进提交流程。

11.7 这一章留下的问题

六个信号入了门禁，回归能从流水线里自己冒出来了，但门禁只能守住我们量得到的东西。

十、把机制收束成可验证：七篇的账

12.1 一句话点题：哪些结论已被验证、哪些只是解释

说白了，这一章做的是对账。前六篇讲了六层机制，这一章把它们分成两堆：哪些结论已经被独立证据验证过，哪些目前只是解释。 两栏的界限，决定了哪些数字能直接引用、哪些不能。

12.2 全量回收：前六篇的量化结论

还有两条属于「测量口径」而非性能结论，一并回收。

先看看这两条口径。一条是 Apple 的卡顿门禁：以 ms/s 计，≤10 良好 / ≤25 警告 / ≤50 严重（Apple 官方口径）。另一条是两个跑分判例：三星 GOS 使 Wild Life Extreme 从 2618 掉到 1141，华为 P7 因针对基准优化虚高最高 28%；行业处置是永久除名与取消资格，条款依据写在 UL Benchmark Rules 里。

{
  "gpu_limited": { "rhi_ms": 30, "gpu_finish_ms": 25, "util_pct": 90 },
  "cpu_limited": { "cpu_util_pct": 15, "gpu_low_and_fps_low": true }
}

其中：RHI 是渲染硬件接口线程的耗时，25 是 GPU 完成时间的阈值。

前六篇的结论也能逐条挂到规范与厂商页上：

12.3 效果与量化：一份可复现清单

下面开始把协议收成清单。配上第五章的样本量结论（单轮 N=30 时变异系数 6.95%，N=90 降到 4.59%；重复 M=5 把跨轮变异系数从 11.80% 压到 2.94%），这五条就构成完整协议。

字段的价值在于每一项都能落到一次可复跑的采集上。

12.4 原理与概念：证明不了的部分

言归正传，说回边界。第一类证明不了的是因果：混杂因素（confounder）与中介变量（mediator）在图上长得很像，但两者的含义完全不同：前者必须被控制，后者恰恰是机制本身。现有工具能指到位置，却替不了这一步。

十一、结语与系列收尾

13.1 效果与量化：系列七篇的索引与阅读路径

七篇的顺序不是随意的：先立约束、再谈手段、最后讲证法，前面的结论在后面的篇里被当成条件使用。想解决某个具体问题的读者，可以直接跳到对应的一篇。

顺着这份索引回看整条线：第 1 篇立约束、第 2 篇谈机制、第 3、4 篇分别算字节账与焦耳账、第 5 篇拿去审延迟着色、第 6 篇落地新特性，最后这篇把每篇的结论都收到「可复核的证据」上——篇篇独立可翻，但连起来才是一套完整的证法。

13.2 实现与配置：源码与数据链接

• 规范层：Vulkan 规范与 Khronos 样例（Vulkan 时间戳查询样例、Vulkan-Samples 三缓冲样例）。
• 平台层：Android 与 AOSP 的口径页（Android 渲染时间、Android ADPF 热管理、AOSP 电源与性能）。
• 厂商层：Arm 与高通的分析工具文档（Arm Streamline 学习路径、Snapdragon Profiler 文档）。
• 工具层：采集工具（Perfetto GPU 数据源、dumpsys 用法）。
• 素材层：外部图片的许可与署名，见文末图片版权表；Android 站点其他内容按 CC BY 2.5（Android 站点许可），AOSP 站点其他内容按 CC BY 4.0（AOSP 站点许可）。

Android 文档站点的文档内容是 Apache-2.0，但站点其他内容（含配图）是 CC BY 2.5，不是常见的 CC BY 4.0；AOSP 站点才是文档 Apache-2.0、其他内容 CC BY 4.0。

素材检索留痕（Commons）：Commons 与本主题（移动端 GPU 的测量与调优）重合度极低，下列类目页与文件页记录的是检索路径，不都是本篇的引用来源。

13.3 效果与量化：写给下一个系列

三个还没答完的问题，留给下一个系列：

一是跨设备的下限。本篇协议都是在单机上立的，换一台机器、换一颗芯片，同一条结论还能不能守住，需要一套跨机型的方法。

二是自动化的边界。回归能自动跑，但「为什么慢了」仍然要人来看；能自动化到哪一步、哪一步必须留给人，还没有答案。

三是能耗与画质的联合判定。本篇把性能和功耗分开量，但产品要的是两者的比值——这个比值怎么定义、怎么进门禁，是下一个系列的第一个问题。

参考资料

本篇正文在每处论点就近给出了出处；以下是完整来源清单，分七组排列，涉及数字与条款的条目都能回溯到原文，便于逐条查证与延伸阅读。

一、平台与官方口径（Android / AOSP / Perfetto / Apple）

1. https://developer.android.com/tools/dumpsys
2. https://developer.android.com/agi/start
3. https://developer.android.com/agi/sys-trace/system-profiler
4. https://developer.android.com/agi/frame-trace/renderpasses
5. https://developer.android.com/agi/frame-trace/frame-profiler
6. https://developer.android.com/studio/profile/jank-detection
7. https://developer.android.com/studio/profile/energy-profiler
8. https://developer.android.com/studio/profile/cpu-profiler
9. https://developer.android.com/games/optimize
10. https://developer.android.com/games/optimize/gameperformance
11. https://developer.android.com/games/optimize/vulkan-reduced-precision
12. https://developer.android.com/games/optimize/adpf/thermal
13. https://developer.android.com/games/sdk/frame-pacing
14. https://developer.android.com/topic/performance/benchmarking/benchmarking-in-ci
15. https://developer.android.com/topic/performance/vitals/render
16. https://developer.android.com/license
17. https://source.android.com/license
18. https://source.android.com/docs/core/power/performance
19. https://perfetto.dev/docs/data-sources/gpu
20. https://perfetto.dev/docs/data-sources/frametimeline
21. https://developer.apple.com/documentation/xcode/understanding-hitches-in-your-app
22. https://developer.apple.com/documentation/xcode/analyzing-the-performance-of-your-metal-app/

二、Vulkan 与 Khronos：规范、参考页与官方样例

23. https://docs.vulkan.org/guide/latest/profiling.html
24. https://docs.vulkan.org/refpages/latest/refpages/source/vkCmdWriteTimestamp.html
25. https://docs.vulkan.org/refpages/latest/refpages/source/vkGetCalibratedTimestampsKHR.html
26. https://docs.vulkan.org/spec/latest/chapters/queries.html
27. https://docs.vulkan.org/samples/latest/samples/api/timestamp_queries/README.html
28. https://docs.vulkan.org/spec/latest/chapters/primsrast.html
29. https://docs.vulkan.org/spec/latest/chapters/renderpass.html
30. https://docs.vulkan.org/spec/latest/chapters/raytraversal.html
31. https://docs.vulkan.org/guide/latest/tile_based_rendering_best_practices.html
32. https://docs.vulkan.org/features/latest/features/proposals/VK_EXT_mesh_shader.html
33. https://docs.vulkan.org/refpages/latest/refpages/source/VK_KHR_dynamic_rendering.html
34. https://docs.vulkan.org/refpages/latest/refpages/source/VK_KHR_dynamic_rendering_local_read.html
35. https://docs.vulkan.org/refpages/latest/refpages/source/VkSubpassMergeStatusEXT.html
36. https://registry.khronos.org/vulkan/specs/latest/man/html/VK_EXT_mesh_shader.html
37. https://github.com/KhronosGroup/Vulkan-Samples/tree/main/samples/performance/swapchain_images

三、厂商与工具文档（Arm / Qualcomm / Imagination / NVIDIA / RenderDoc）

38. https://learn.arm.com/learning-paths/mobile-graphics-and-gaming/voice-assistant/8-performance-with-streamline/
39. https://community.arm.com/arm-community-blogs/b/mobile-graphics-and-gaming-blog/posts/mali-bifrost-family-performance-counters
40. https://community.arm.com/arm-community-blogs/b/mobile-graphics-and-gaming-blog/posts/mali-gpu-drivers-and-android-gpu-inspector
41. https://community.arm.com/arm-community-blogs/b/tools-software-ides-blog/posts/profiling-cocos2d-x-game-engine----ds-5-streamline-case-study
42. https://developer.arm.com/documentation/101897/latest
43. https://docs.qualcomm.com/doc/80-70018-19SC/topic/graphics_developer_tools.html
44. https://docs.qualcomm.com/bundle/publicresource/topics/80-71528-1/snapdragon_profiler.html
45. https://docs.qualcomm.com/doc/80-78185-2/topic/mobile_best_practices.html
46. https://docs.imgtec.com/tools-manuals/pvrtune-manual/html/pvrtune-manual/topics/introduction.html
47. https://zeux.io/data/gdc2020_pvr.pdf
48. https://imagination-technologies-cloudfront-assets.s3.eu-west-1.amazonaws.com/website-files/documents/PowerVR+Hardware.Architecture+Overview+for+Developers.pdf
49. https://images.nvidia.com/content/geforce/technologies/frameview/frameview-1-7-user-guide-web-version.pdf
50. https://developer.nvidia.com/blog/advanced-api-performance-variable-rate-shading/
51. https://renderdoc.org/docs/index.html
52. https://renderdoc.org/docs/window/performance_counter_viewer.html

四、引擎侧文档（Unreal / Unity / Godot）

53. https://docs.unrealengine.com/5.2/en-US/rendering-features-for-mobile-games-in-unreal-engine/
54. https://dev.epicgames.com/documentation/en-us/unreal-engine/frame-pacing-for-mobile-devices-in-unreal-engine
55. https://docs.unity3d.com/2023.2/Documentation/Manual/TimeFrameManagement.html
56. https://docs.godotengine.org/en/stable/tutorials/scripting/debug/the_profiler.html
57. https://docs.godotengine.org/en/stable/engine_details/development/profiling/index.html
58. https://docs.godotengine.org/en/latest/tutorials/3d/variable_rate_shading.html

五、测量方法论、统计与第三方实测

59. https://www.capframex.com/blog/post/Explanation%20of%20different%20performance%20metrics
60. https://www.capframex.com/news/detail/New%20version%201.5.3
61. https://truebottleneck.com/guides/1-percent-lows/
62. https://learn.padho.ai/wiki/a-b-testing-for-performance
63. https://www.fosdem.org/2026/events/attachments/8AS3XD-how-to-reliably-measure-software-performance/slides/267404/presentat_rtufkjn.pdf
64. https://google.github.io/benchmark/tools.html
65. https://kindatechnical.com/testing-non-deterministic-systems/statistical-decision-making-for-release-gates.html
66. https://benchmarks.ul.com/en/support/benchmark-rules
67. https://www.notebookcheck.com/Wie-wir-testen.1948.0.html
68. https://www.androidperformance.com/2026/05/04/Android-Perfetto-16-GPU-Power-Counters/
69. https://interplayoflight.wordpress.com/2025/05/05/meshlets-and-mesh-shaders/
70. https://krupitskas.com/posts/modern_culling_techniques/
71. https://www.tmarrec.dev/posts/mesh-shaders-and-meshlet-culling.html
72. https://linebender.org/wiki/gpu/mesh-shaders/
73. https://en.wikipedia.org/wiki/Variable_rate_shading

六、Wikimedia Commons：外部素材逐张溯源

74. https://commons.wikimedia.org/wiki/File:Boxplot_vs_PDF.png
75. https://commons.wikimedia.org/wiki/File:Beispielboxplot.png
76. https://commons.wikimedia.org/wiki/File:2_box_plots_-_fr.jpg
77. https://commons.wikimedia.org/wiki/File:Vsync_diagram.svg
78. https://commons.wikimedia.org/wiki/File:Confidence_intervals_visual.jpg
79. https://commons.wikimedia.org/wiki/File:Normal_distribution_50%25_CI_illustration.svg
80. https://commons.wikimedia.org/wiki/File:ComparisonConfidenceIntervals.svg
81. https://commons.wikimedia.org/wiki/File:Comparing_the_Standard_Normal_Distribution_and_Student%27s_T_Distribution.png
82. https://commons.wikimedia.org/wiki/File:Voltage_versus_frequency_scaling_energy_tr.svg
83. https://commons.wikimedia.org/wiki/File:Faktor-mediator-confound.png
84. https://commons.wikimedia.org/wiki/File:Confounding.svg
85. https://commons.wikimedia.org/wiki/File:Triple_buffering.png
86. https://commons.wikimedia.org/wiki/File:Double_buffering.png
87. https://commons.wikimedia.org/wiki/File:Comparison_double_triple_buffering.svg
88. https://commons.wikimedia.org/wiki/File:Screen_tearing_on_DOSV.png
89. https://commons.wikimedia.org/wiki/File:AllanDeviation.svg
90. https://commons.wikimedia.org/wiki/File:Confidence_interval_by_Standard_deviation.svg
91. https://commons.wikimedia.org/wiki/File:Confidence_intervall_normal_dist.svg
92. https://commons.wikimedia.org/wiki/File:P-value_in_statistical_significance_testing.svg
93. https://commons.wikimedia.org/wiki/File:Repeated_Measures_ANOVA_Example.png
94. https://commons.wikimedia.org/wiki/File:Main-sources-of-Type-B-uncertainty.svg
95. https://commons.wikimedia.org/wiki/File:Banakuntza_normala_histograma_01.png
96. https://commons.wikimedia.org/wiki/File:Videosignal_vsync.jpg
97. https://commons.wikimedia.org/wiki/File:QAS_Sample_Histogram_Chart_of_Gas_Expenses.png

七、Commons 检索路径（类目枚举留痕）

98. https://commons.wikimedia.org/wiki/Category:Frame_rate
99. https://commons.wikimedia.org/wiki/Category:Benchmarking
100. https://commons.wikimedia.org/wiki/Category:Computer_performance
101. https://commons.wikimedia.org/wiki/Category:Metrics
102. https://commons.wikimedia.org/wiki/Category:Statistics
103. https://commons.wikimedia.org/wiki/Category:Statistical_charts
104. https://commons.wikimedia.org/wiki/Category:Data_visualization
105. https://commons.wikimedia.org/wiki/Category:Box_plots
106. https://commons.wikimedia.org/wiki/Category:Normal_distribution
107. https://commons.wikimedia.org/wiki/Category:Confounding
108. https://commons.wikimedia.org/wiki/Category:Computer_cooling
109. https://commons.wikimedia.org/wiki/Category:Display_technology
110. https://commons.wikimedia.org/wiki/Category:Graphics_processing_units
111. https://commons.wikimedia.org/wiki/Category:Analysis_of_variance
112. https://commons.wikimedia.org/wiki/Category:Measurement
113. https://commons.wikimedia.org/wiki/Category:Metrology
114. https://commons.wikimedia.org/wiki/Category:Video_game_development
115. https://commons.wikimedia.org/wiki/Category:Histograms

附录 · 图片版权

本篇共 142 张图：外部真实素材 29 张、自绘示意图 113 张。外部素材逐张核过许可，可按来源页回溯；自绘示意图由本系列按同一份色板生成。

Wikimedia Commons（逐文件许可）

Android 开发者文档（站点其他内容 CC BY 2.5）

Perfetto 项目（Apache-2.0）

Khronos Vulkan-Samples（Apache-2.0）

Godot 引擎文档（CC BY 3.0）

不可转载声明：Arm、Qualcomm、Apple、Imagination、NVIDIA、Epic、Unity、Microsoft 的图片一律不得转载；其数据可在标注口径后引用，图由本系列自绘。

七篇写到这里，机制、取舍与证法都摆上了桌。把这一路的线索收成最后一张图，这个系列就到这里。

相关链接

• 上一篇：【移动端图形与功耗】（六） 现代特性落地：VRS、网格着色与移动光追
• 下一篇（预告）：下一个系列（题名待定，方向为渲染工程的实践与判定）

With Best Wishes.
