一帧被抓下来之后：.rdc 如何被回放引擎重放与分析

站点链接：技术博客页 CSDN版文章链接： https://bbs.csdn.net/ 知乎专栏版文章链接： https://www.zhihu.com/people/suguang

一句话点题：一帧从文件再变回状态

上一篇文章我们跟完了抓帧的前半程：RenderDoc[RenderDoc 官方文档](https://renderdoc.org/docs/) 把你要抓的一帧，从 一条时间流里用「进进程 → 拦 API → 卡帧界 → 排命令 → 抄资源 → 写文件」的流水线切成一份文件（.rdc）落盘。 你多半也已经在 Event Browser 里翻过 draw call、在 Texture Viewer 里看过某张颜色缓冲了。但很少有人停下来问这一句： 这份 .rdc 文件落到盘上之后，RenderDoc 是怎么把它再一次变成一个能让你交互分析的"活的"一帧的？

这个问题不是纯好奇。你在界面里看到的每一张纹理、每一个 shader、每一条 pipeline state、每一次 Pixel History 的求值， 统统不是"从文件里读出来的现成数据"，而是回放引擎在那块 replay device 上重放命令、重建状态之后，再按需查询出来的结果。 换句话说，分析面板不过是"回放引擎当前状态"的一面镜子。你不懂回放到哪个点、状态是怎么一点一点重建起来的，就永远看不懂 "为什么这个 buffer 此刻是这样"；懂了，你就从"在读文件"进阶到"在看一台机器怎么把文件变回世界"。

这篇就要把这条"变回"的链完整剖开。我们按"从磁盘到状态"的发生顺序走：先看 .rdc 作为二进制容器，文件头、Section、版本 是怎么组织的（容器层）；再看 RenderDoc 打开它之后怎么探 API、建回放上下文（打开层）；接着是回放引擎的核心动作，用 ReplayController 把帧事件一点一点推进，每一步重建到什么状态（事件推进层）；然后看资源状态是靠什么机制恢复的（序列化与 懒加载，资源层）；最后看这些状态怎么被远程回放借走、怎么支撑起你界面上的各种分析面板（通信与查询层）。

先给结论再展开，好让你带着地图走：回放是"重放安装"，不是"解压缩"。.rdc 里存的不是一张可以摊开的像素图，而是一份 "当初哪些 CPU 调用依次发生过、各自引用了哪些资源的指令日志"。回放引擎把这串日志在 replay device 上重新执行一遍，驱动状态机 会自己再走一遍，于是纹理、缓冲区、管线状态都在当前这一步"活"了过来。分析面板要哪块，就按需向这块"活"的状态要。这是理解 本系列后续每一篇、也是理解 RenderDoc 一切分析能力的钥匙。选择"重放安装"而非"直接解包"，是整套回放机制的脊梁，也是今天要 立住的第一件事。

这就是本篇的内容总览与目录地图，方便你定位自己要补的那一环。这一篇分九章：零立主线（把一帧从文件变回状态）；一讲容器（.rdc 不是 zip，文件头、Section、序列化版本三个硬事实）；二讲打开（校验、探 API、建回放上下文）；三讲帧事件推进（ReplayController 的三步推进与 initial pass）；四讲资源状态恢复（chunk 序列化、懒加载、ID 重映射）；五讲远程回放（Local/Proxy/Split 三模式 与按需查询包）；六讲跨 API 统一（各后端查询汇到一份 PipeState）；七收拢成一张决策表，回答"每个分析面板依赖哪个中间 状态"；八用一张全景图收束整台机器。前六章是主线，七、八是这条线在应用层的两个落点。这种"容器 → 打开 → 推进 → 恢复 → 查询" 的骨架，正好对位一台回放机从文件到可分析状态的六道工序。

在开走之前，也把本篇范围的边界说清楚，免得你拿着一份过大的期待来读。本篇不讨论：如何用 RenderDoc 抓帧与看面板的具体操作 （那是上一篇与后续实践篇的事）；不深入某个具体 API（D3D11、Vulkan、GL、Metal）的实践细节差异（那是各 API 篇的事）；不涉及 性能数值的横向对比（本文讲机制，不测基准，基准会单独开篇）。本篇专注一件事：回放引擎这部机器本身，从它怎么读 .rdc，到它 怎么把状态重建出来、再支撑起界面上的每个分析结果。

我们接下来分章走这台回放机。主线是一条从「文件 → 打开 → 推进 → 恢复 → 查询」的链条：读头 → 探 API → 建上下文 → 推进帧事件 → 重建资源 → 按需查询。六个动作，六道工序，把"一帧"从磁盘上的字节重新焐热成一个可分析的实时状态。

这张六工序图就是本文全程的地图：第一章讲容器（读头/遍历 Section），第二章讲打开（探 API/建上下文），第三、四章讲推进与 恢复（ReplayController 与序列化），第五章讲远程（Proxy/Local/Split），第六、七章讲"这些状态怎么支撑分析面板"并收拢成一 张决策表。你随时能回到这张图上找到自己站在哪一道工序，就不会在回放机制里迷路。

在正式开走之前，值得先把态度立正：为什么要把"回放怎么工作"讲这么透，而不是只教你怎么用那几个 Viewer 面板？因为这套机制的 每一个环节，都在决定你能相信屏幕上那个数字到什么程度。纹理看着是 16 位的还是 8 位的，取决于文件里那段资源当初怎么被序列化； Pixel History 能不能算，取决于回放推进到了哪一步、有没有足够的设备状态；远程回放要不要 GPU，取决于你选的模式。把黑盒拆开之后， 你会发现"在 RenderDoc 里看到一个值"和"理解这个值是怎么被回放出来的"之间，隔着整一台回放机。这篇文章想给你的，不是"多会点几 个分析面板"，而是"在相信每一个分析结果之前，先知道它背后那段重建到底发生了什么"。带着这张地图去读分析面板，你读到的不再是 被机制糊住的黑盒输出，而是你自己能归因的证据。这条主线贯穿全篇，也接住了上一篇文章立住的判断顺序："先归因范围，再谈手段"。

一、.rdc 不是 zip，是一个自描述二进制容器

很多人以为 .rdc 跟 .zip 差不多，点开就是一个资源包的压缩文件，解压出来就是纹理、shader、命令列表各就各位。其实两回事。 .rdc 是 RenderDoc 自定义的二进制容器：它不依赖任何通用的"文件里有什么"的自描述格式，而是自己定义文件头、自己定义 Section、 自己管版本。这一章我们把容器层最硬的三个事实拆开：文件头（魔数与版本）、Section 布局、序列化版本。

1.1 文件头：魔数、版本、程序版本

打开一个 .rdc，第一件最先遇到的是文件头。RenderDoc 用一个结构体 FileHeader 记录文件的元信息，它长这样（字段名与含义取自官方源码 renderdoc/serialise/rdcfile.h）：

//-----------------------------------【FileHeader】---------------------------------------
// 描述：.rdc 文件最开头的定长头部，用于快速识别文件类型与版本
//------------------------------------------------------------------------------------------
struct FileHeader {
    uint32_t magic;        //【1】魔数，恒为 0x00C0FFEE，用于识别"这是不是 RenderDoc 文件"
    uint32_t version;      //【2】内部序列化版本，决定文件能否被当前版本打开
    size_t   headerLength; //【3】头部之后的字段区长度，跳过它才能找到正文
    char     progVersion[8]; //【4】生成该文件的 RenderDoc 程序版本，供提示与诊断
};

• 第一个字段 magic（魔数），恒为 0x00C0FFEE，它是"你是不是 RenderDoc 文件"的第一道指纹。
• 第二个字段 version（版本号），记录文件用的是哪一代内部序列化规则，直接决定新旧版本能否互开。
• 第三个字段 headerLength，让打开方知道头部到底多长、正文从哪开始，方便流式遍历。
• 第四个字段 progVersion，保留用哪个 RenderDoc 程序版本生成的字符串，方便提示"请用更新的工具打开"。

在 renderdoc/serialise/rdcfile.cpp 里，打开文件做校验的第一件事就是比对魔数：if (magic != MAGIC_HEADER) ...，对不上就直接拒绝 打开，根本不会去碰后面的内容。这一段校验是整套回放可信度的起点：只有通过魔数校验的文件，才有资格被送进回放引擎。

下面这段源码就是魔数校验的实际逻辑（来自官方仓库 rdcfile.cpp），我们不必逐行背，只要看清"先验魔数、再读头"这一步：

//-----------------------------------【.rdc 打开校验】-------------------------------------
// 描述：回放端打开 .rdc 的头几步：验魔数 → 读头 → 校验属性
//------------------------------------------------------------------------------------------
bool RDCFile::Open(Stream *file, ...) {
    //【1】先读魔数，对不上直接拒开
    if (file->Read(magic) != MAGIC_HEADER) { return false; }
    //【2】再按 FileHeader 布局读版本与本文件程序版本
    ... = file->Read(header);
    //【3】校验本工具能否理解该版本，不理解则报"需要更新 RenderDoc"
}

下面对这块源码特别说明：魔数校验是"是不是"的判据，版本校验是"能不能懂"的判据。前者挡住随便一个别的文件，后者挡住版本 太旧看不懂新格式的文件。两者都过了，这份 .rdc 才真正进入"被回放"的候选名单。完整源码见 rdcfile.cpp。

1.2 Section 布局：压缩长度、类型、flags

文件头之后，是一串有序的 Section。BinarySectionHeader 用类似下面的字段描述每一个 Section（来自 rdcfile.h）：

//-----------------------------------【BinarySectionHeader】--------------------------------
// 描述：描述文件里一个独立数据块的定位信息
//------------------------------------------------------------------------------------------
struct BinarySectionHeader {
    SectionType type;        //【1】这是哪种数据块：二进制 or ASCII 文本
    size_t      length;      //【2】压缩后长度
    size_t      uncompressedLength; //【3】解压后长度
    uint64_t    version;     //【4】本 Section 自己的版本
    uint32_t    flags;       //【5】标志位，决定是否压缩等
};

• type（Section 类型） 标明这个块是二进制数据还是 ASCII 文本，不同类型后续处理方式不同。
• length / uncompressedLength 是"压缩后/解压后"两个长度，回放端据此决定是否解压、分配多大缓冲。
• version / flags 是 Section 自身的版本与属性位，给读到它的代码一个"我该怎么理解你"的提示。

rdcfile.cpp 里还守着一个关键约束：没有任何两个 Section 拥有相同的 section type 或 name，一旦出现重复就被判为 malformed（格式损坏）。 这个"唯一性"是个数据完整性钩子：它保证"每个语义块在文件里只有一个家"，回放时按需查询某个 Section 不会撞到两个互相矛盾的版本。

1.3 序列化版本：为什么 v0.x 打不开

.rdc 不是为"一次成型"设计的，它要能在 RenderDoc 版本演进时被打开、被理解。为此 RenderDoc 把内部序列化系统打了版本：从某个 V1_0_VERSION = 0x00000100 起，版本号会写进文件；早于它的 v0.x 文件不再被新工具兼容。这个设计意味着三件事：

• 旧文件可能打不开：如果你手里有个 v0.x 时代存下的 .rdc，新版 RenderDoc 大概率直接拒绝或做不了完整回放。
• 版本既是门槛也是契约：版本号统一了"文件里每个块长什么样"的解读规则，避免不同版本对同一字节读出相反含义。
• 回放必须在"懂的版本"下进行：回放引擎能不能推进，前提是它能按该版本规则解析命令流。版本对不上，"重放安装"就无从谈起。

这部分是容器层的收尾：文件头宣示"我是谁、什么规则写的"，Section 组织"内容在哪里、怎么解"，版本决定"谁能懂"。三者合起来， .rdc 就从一个普通文件升格成一套可被回放引擎"按契约还原"的数据包。

懂容器层的实际回报，是你诊断"为什么打不开"时能按层归因：如果魔数都不对，说明这根本不是 .rdc（或文件被截断）；如果魔数对但 版本太高，说明是"工具太旧"；如果都能通过却被判 malformed，多半是 Section 布局被改动或损坏。三种失败，三种定位手段，这正是 "分层设计"给你的诊断杠杆。RenderDoc 官方文档对文件格式与如何打开 .rdc 有专门一节说明（见 RenderDoc 文档"Loading and working with captures"）， 可以作为你这个诊断流程的对照。顺便一提，容器层也解释了为什么不同版本的 RenderDoc 之间 .rdc 会有兼容性边界：版本字段不是摆设， 它是"这份文件遵守几号规则"的显式声明，回放引擎据此决定自己够不够格去解它。

二、打开的本质：校验、探 API、建回放上下文

容器层只是"能读"，真正的回放要"能跑"。这一章讲打开 .rdc 之后，RenderDoc 怎么从一份文件走进一块 replay device 上的"活的"世界。

2.1 校验完文件，怎么知道该用哪套后端

按上一章的流程打开文件后，RenderDoc 面对的第一个问题是：这份 capture 是用哪个图形 API 抓的？应该用哪套回放后端来演它？ 答案在文件内容与回放设备能力两者的交会上：文件里记录了当初抓帧所用的 API（Vulkan / D3D11 / D3D12 / GL / Metal…），RenderDoc 据此 选取对应的回放驱动；再结合本机或远程设备实际支持哪些图形后端，决定"这个文件在这台设备上能不能回放、有哪个后端能回放"。

这一步本质是把"文件描述的世界"对齐到"设备撑得起的世界"。Vulkan 文件要落在支持 Vulkan 的后端上，D3D12 文件要落在 D3D12 后端上， API 对不上，回放必然失败。这也是为什么有些 .rdc 在别的机器上打不开或显示不全，不是文件坏了，是那台设备缺对应的回放后端。

2.2 回放上下文：replay device 上的一次"第二人生"

选定后端之后，RenderDoc 会在 replay device 上建立一个回放上下文（replay context）。可以这样理解：抓帧时，你的应用进程里有一套 "正在运行的资源与命令流"；回放时，RenderDoc 在 replay device 上再造了另一套同样编排的资源与命令流，只是这一次它不是服务于 真实渲染，而是服务于"让你离线观察"。前端是驾驶舱，replay device 是引擎舱；两者物理分离，靠回放控制通道连起来。

这个"第二人生"是整套分析的地基：你在 Texture Viewer 里看到的纹理，是这个"第二套"里的纹理；你在 Pipeline State 里看到的管线， 是这个"第二套"里的管线。回放上下文就是一个可以让你随时调查的、与真实渲染等价但受控的沙箱。后面所有动作，推进帧事件、恢复资源、 按需查询，都发生在这套"第二人生"里。

三、帧事件推进：ReplayController 的三步

容器打开了、上下文建好了，接下来是回放机的心脏：把帧一点一点推进到你要看的那个事件。这一章是全文的机制核心。

3.1 重放的是 API 调用序列，不是重放像素

这一章最重要的洞察，一句话：回放不是把像素倒出来，而是把当初记录的 API 调用序列重放一遍，让 GPU 驱动状态机自己再走一次。 .rdc 里存的是一份"指令日志"：哪条命令、以什么参数、引用哪块资源、按什么顺序。ReplayController 就是那台逐条重放这份日志、并把 每次重放后的状态暴露出来的机器。

你可以把它理解成录像带倒带重放：录像带里存的不是"景象本身"，而是"当时发生的事件序列"；重放就是把那些事件再触发一遍，让画面 自己重演。.rdc 同理。唯一的差别是：录像重放你拿到的是画面，.rdc 重放你拿到的是被重演出来的每一帧中间状态：纹理、网格、 管线、乃至每一个 draw 前后的缓冲内容。正因为是"重演"而非"解包"，所以 Analysis 面板能在任意中间点上停下来、把那一瞬间的状态拿出来 给你看。

把"一份案例的体量"落到直觉：一个几秒的游戏画面，其 .rdc 里记录的 CPU 调用（draw、dispatch、bind、set state）通常是成千上万个 事件。RenderDoc 在 Event Browser 里给你拉出的一条条调用，就是从这一长串事件里按层次挑出来的。回放机面对的不是几十个、而是 数以万计的事件流，却仍然让你"点一下就在任意一步停住看状态"——这靠的不是把每个事件都重放一遍，而是靠"按需推进到那个点 + 把该 点状态现取出来"这套机制。理解了事件量级，你才真正明白三步推进、懒加载这些设计的必要性：它们是让"在几万个事件里任选一点看状 态"变得可行的工程答案。

3.2 三步推进法：WithoutDraw → OnlyDraw → FetchPipelineState

要"回放到第 N 个事件"，不是把日志从头跑到第 N 条就完事。ReplayController::SetFrameEvent(eventId) 内部走的是标准三步（源码见 replay_controller.cpp）：

//-----------------------------------【ReplayController 帧事件推进】----------------------------
// 描述：把回放推进到指定事件，并恢复该点的管线状态
//------------------------------------------------------------------------------------------
ReplayController::SetFrameEvent(eventId) {
    //【1】重放到目标事件之前的所有调用，但不下任何 draw（eReplay_WithoutDraw）
    m_pDevice->ReplayLog(eventId, eReplay_WithoutDraw);
    //【2】只执行目标这一条 draw（eReplay_OnlyDraw）
    m_pDevice->ReplayLog(eventId, eReplay_OnlyDraw);
    //【3】把此刻的管线状态取出来（FetchPipelineState），供分析面板用
    ... FetchPipelineState(eventId);
}

下面对这块源码特别说明，分两步跑不是多余，是刻意：这一步的关键在 WithoutDraw → OnlyDraw 的拆开。为什么要把"重放"和"只执行 目标 draw"分开？因为在你点开某个 draw call 时，RenderDoc 既要保证"前面的状态都就位了"（否则这个 draw 的输入是空壳），又不想把后面的 draw 也真的跑掉（那会污染你正在看的那一瞬间的状态）。于是它先把事件前的调用都重放到位（但不真画），再只画你想看的那一条，最后把 该点管线状态捞出来。三步合起来的语义是："到这一步、且只到这一步"。完整源码见 replay_controller.cpp。

顺带解释 FetchPipelineState 为什么重要：分析面板里那一排 shader bound、blend state、viewports，不是在抓帧时存的现成值，而是这 一步从回放设备上现取的。它会随你推进到的 event 不同而变化，这正是"分析依赖当前回放状态"这一句最直观的体现。

值得多说一句的是 ReplayLog 的第三个模式：除了 WithoutDraw 与 OnlyDraw，回放驱动还分 eReplay_Full（完整重放，把日志一路 跑到目标事件）。SetFrameEvent 默认选的是 eReplay_WithoutDraw + eReplay_OnlyDraw 的组合，因为它希望停在"该上状态、但没真的 把目标 draw 之外的东西画出来"的精确切点上。如果你要的是"把这一帧完整跑完再看整帧结果"，那就得走 eReplay_Full。三种模式在 回放三层语义里分别回答：要状态（WithoutDraw）、要那一条 draw 的执行（OnlyDraw）、要整段重放的产物（Full）。ReplayController 封装了这套三选一，让你在上层只关心"推进到哪个事件"，而不必每次手动拼装调用。详见 replay_controller.cpp。

还有一个常被忽略的维度：视频回放可以被中断与校验。真实渲染里 GPU 会报错、会丢数据；回放机同样有失败路径——比如某个资源在 懒加载市场里迟迟拿不到、某个 draw 引用的 buffer 在文件里缺失。ReplayController 对这些不是无脑继续，而是把"能推进到哪一步、哪 一步断了"如实暴露出来（回调/错误码），让上层分析面板判断"当前状态哪些可信任、哪些是残缺的"。这也是回放机制里"可信度"的另一条 腿：不仅文件结构要过魔数/版本，回放过程本身的失败也要可追溯，否则你看到的"某个面板的数字"就可能是半截状态下的产物。

上面这套"先 WithoutDraw 重放到事件、再 OnlyDraw 画上一次、最后 FetchPipelineState 回溯状态"的三步，落到界面上就是你切到某个 EID 时看到的一切：API Inspector 里那串 vkCmdSetViewport、vkCmdBindPipeline、vkCmdDrawIndexed 参数，是回放机在回放态下现取的，而不是文件里预存的快照；对这些参数逐条展开与追踪的界面机制，RenderDoc 官方在 window_api_inspector.html 文档页 里有专门说明：

3.3 initial pass 与 ActionList：第一次推进要扫什么

第一次对一个 captured frame 做回放，不是细嚼慢咽地逐条执行，而是先做一次整体扫描：遍历整帧的命令流，构建一张 ActionList （动作列表），并给每一个事件/资源建好 read-write 依赖分析：哪个 draw 读了哪块缓冲、写了哪块纹理，谁在谁之前，谁跟谁有依赖。

这一步的意义像"先列目录再读书"：没有 ActionList，你没法在 Event Browser 里一点就跳到某个 draw；没有依赖分析，你不知道回放到某 一点的资源状态该由哪些前置动作喂起来。capture 里记录到"帧开始前"的那串调用，也在 initial pass 里被逐条 (verbatim) 读取执行， 资源创建时，抓帧时的 ID 会被映射到回放上下文里的 live 版本（细节见 4.3）。关于回放工作原理的官方描述，见 RenderDoc 文档 how_works.rst。

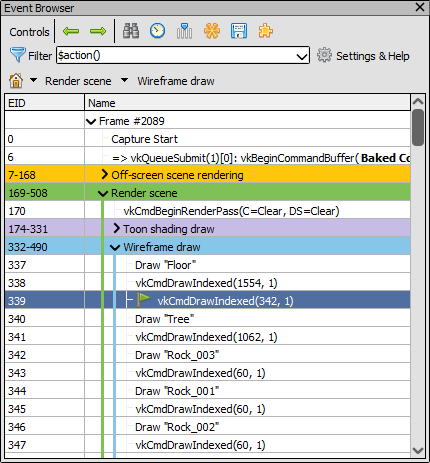

这张事件图谱就是 initial pass 之后的产物：从 Capture Start 到逐条 Draw，层次化的 ActionList 就是你在工具栏上一键定位到某个 draw 的依据：

一句话收束这一章：推进不是一次到位，而是"先整体扫描建依赖 → 逐事件三步推进 → 每步可停可查"。这三层动作拼起来，才是你在 UI 里"点一下往前一步"背后真实发生的机制。

四、资源状态恢复：chunk 序列化与懒加载

状态不光有"命令流"，还有"它引用的资源"。这一章讲资源（纹理、缓冲、shader 等）是怎么从文件回到回放设备上的。

4.1 chunk-based 序列化：一段一段地还原

.rdc 里的资源不是整体一大坨，而是按 chunk（数据块） 组织的。chunk-based representation 意味着一个资源的二进制内容被拆成若干 数据块，每个块带有自己的定位信息（哪个资源、哪个字段、这段覆盖什么）。回放时，驱动把需要的 chunk 按序组装、映射成回放设备上的 "live 资源"。这样做的好处是可裁剪、可复用：不需要把整个文件都读进来，只把当前这一步用到的 chunk 喂给设备。

你可以把 chunk 想成乐高块的颗粒：整包资源是搭好的模型，文件里存的是分好类的颗粒说明书，回放按需一块块拼。哪个 draw 只用到某块 缓冲的某段区间，就只把那段的 chunk 送上设备，而不是把整份缓冲都倒过去。这一层直接解释了"为什么同一个 draw 在文件很大时依然能快 速查"。

这里有两个值得记住的结构事实。第一，chunk 是"可独立反序列化"的最小单位。一个资源可以由一个 chunk 构成，也可以由一串 chunk 构成；每个 chunk 在文件里带自己的定位与元数据，回放驱动读到一个 chunk 就能就地把它填进当前资源对象的对应段，而不必等整个资源 的所有 chunk 都齐了才动手。第二，引用计数与 ID 表是 chunk 之间"谁引用谁"的账本。资源之间不是一张张孤立的图，shader 引用 buffer、draw 引用 texture；序列化器给每种引用打上可识别的引用标记，回放端据此在 chunk 之间建立正确的链接。这两点合起来，才让 "按需取 chunk + 按引用链连起来"成为可能。具体到资源对象，回放驱动会把读到的 chunk 名与 ID 登记进一张全量资源表，供后续 GetResources、Texture/Mesh/Shader 面板按名查取。

一个直观的规模参照：一份典型游戏帧的 .rdc 里，纹理、缓冲这类大资源动辄占几百 KB 到几十 MB，而它内部按 chunk 切开后，你在 文件里只有真正需要的那部分会被读进内存。回放时"有没有把整个文件都 load 进来"是两套完全不同体量的活——前者可能只命中几 KB 的某一块，后者则要把整份几十 MB 全铺进设备。这就是 chunk 设计在工程上的直接收益：按需读、按需拼，文件再大也只在当前这一步 付出局部代价。

4.2 lazy init：不是所有资源都一次性还原

与 chunk 配套的，是懒加载（lazy initialization）。驱动可以"先不真正还原某些资源的内容"，只占位，等到分析面板真正需要这块数据时， 再去取。这样初始化快、内存省，也避免为没人看的数据白付带宽。官方文档在说明回放工作原理时明确提到：driver 可 lazy initialize 资源 内容、能优化掉某些数据上传，分析视图的数据"通常依赖当前 replay event 状态 + 远程资源查询"。

一句话：懒加载让"贵的还原"推迟到"非用不可"。你只看了颜色缓冲，那台机器就不会把深度、模板、mesh、每个 shader 全部重建起来；等 你点开下一块，它才补上那一块。这种"按需焐热"是回放能保持体感流畅的第二个关键（第一个是三步推进的按需执行）。

那懒不懒是谁决定的？答案是：取决于资源类型与分析需求。有几种典型差异值得对号入座。

mesh 顶点/索引缓冲通常是懒的：你翻 Event Browser 时不一定要看某个 mesh 的顶点数据，回放机会等你在 Mesh Viewer 里点开某个 draw 的输入装配时才去把那份顶点数据焐热。贴图的分级 mip 也常按需取：你在 Texture Viewer 拉到一个低 mip，回放机只需把那一级 取上来，不必把全 mip 链都重建（Texture Viewer 对各种视图与 mip 档的交互方式，见官方 window_texture_viewer.html 文档页）。shader 的字节码则往往在"推进到该事件、FetchPipelineState 拉出这条管线"时就一次性到位，因为 它是分析面板几乎总是要看的资料，懒的收益不大。buffer（统一缓冲、常量缓冲等）偏向按"该 draw 有没有绑定它"来懒——某个顶点 阶段的 draw 没绑那块 buffer，就不去还原它的内容。

一句话收束：懒加载不是"一律不还原"，而是"按需求优先级排队"——先还原可推断的骨架（ID 表、引用链），内容类数据（顶点、mip、 shader 字节）留给真正要看的那一步。这个顺序本身就是回放机"分析依赖回放状态"在资源侧的镜像：回放状态是一点一点长出来的，不 是文件一打开就齐的。

这里值得再补一个工程侧翼，让"懒加载到底省了什么"变得可感。回放引擎的公开接口（见 replay_controller 对外部资源查询的声明）反复强 调：driver 可以选择性地延迟资源内容的上传，而不必把捕获里每块数据都搬上设备。落实到量级上，一份记录了十几个 draw、上百个资源对 象的中型帧，.rdc 体积动辄百来 MB（字段与布局见 rdcfile 的 Section 组织），但 initial pass 建依赖时真正从磁盘焐热的往往只是目录、 ID 表与引用链，资源内容大多停留在"占位"。这便让"打开一个捕获"和"完整回放一个捕获"分成两档体量的开销：前者多在数百毫秒内完成， 后者才需把资源逐块铺进设备、按事件推到底。你多数时候只为了看某个 buffer、某块纹理，于是真正吃进内存与带宽的，只是那巨量文件中 与你当前关注点相关的一小块而已。这就是"按需焐热"在工程上兑现的收益。相关资源查询的接口声明见 replay_controller.h，Section 布局见 rdcfile.cpp。

4.3 资源 ID 重映射：抓帧时的 ID 如何对应回放里的 ID

抓帧时，你的应用在真实进程里建了一堆资源，每个有自己的 ID。回放时，RenderDoc 在这套"第二人生"里重新建了一批 live 资源，它们也有 自己的 ID。两者不是同一个 ID。所以 initial pass 里最重要的翻译工作之一就是资源 ID 重映射：抓帧日志里写的"引用资源 X"，在回放 时被翻译成"引用回放约束下的 live 资源 Y"。

这个映射是所有依赖分析的承重墙：读 write 依赖分析要能对上"这个 draw 用的是哪个 live 缓冲"，Texture Viewer 要能对上"这条 draw 写 的纹理在科目表里是几号"。ID 对不上，回放就"断了链"，状态重建也就无从谈起。理解这块，你才算理解了"回放是第二套世界"在底层到底 意味着什么。

这个重映射有两层方向。正向是抓帧 ID → live ID：日志里每一条"引用资源 X"在回放时都被翻译成"引用 live 资源 Y"。反向你也常会 用到，就是当你点开某块纹理、某个缓冲去看"它是从哪个 ID 来"时，回放机又要把 live ID 翻译回捕获时的语义，好让依赖分析、资源表、 纹理面板能对上号。双向映射不一定保存在同一张表里，但语义上是互为逆映射的关系。

还有一处容易踩到的细节：ID 重映射发生在后期，缓存必须跟着失效。回放机不是把映射建一次就用到底；它会记录"哪些资源在文件里 是剪裁过的、哪些是懒加载占位的、哪些是跨 draw 复用的"。当你在分析面板间来回切换、推进到不同 event 时，回放机需要保证"同一个 live 资源"始终是同一个 ID，否则缓存就会命中一个早该失效的旧数据。这种"ID 语义一致性 + 缓存失效"的管理，是隐藏在交换接口之后、 却决定你这个分析结果靠不靠谱的那部分工程。

五、远程回放：让 GPU 不在本机也能分析

到这里，回放主链路已清楚。但还有个现实问题：GPU（尤其高端机）不总在你面前。远程回放让 .rdc 的分析能在另一块 GPU 上完成。这一章 讲三种模式和背后那条通信模型。

5.1 三种部署模式：Local / Proxy / Split

rdc-cli 提供三种远程回放模式，区别在"GPU 谁出、client 要不要装 RenderDoc"：

• Local（本地回放）：拿客户端本机的 GPU 直接回放，两边都在一台机器，最简单。
• Proxy（代理回放）：客户端跑一个 daemon，通过它连到远程的 renderdoccmd server，回放在那台远程设备上做，客户端只发指令、收结果。
• Split（分离回放）：服务器端带 GPU 做重放，客户端可以不装 RenderDoc，纯粹作为"下发分析请求、接收结果"的壳。

这三种模式本质是对"GPU 在哪里"的三种回答：在我这儿（Local）、在我远程那台（Proxy）、在分离的服务器那儿（Split）。选哪种，取决于 你的 GPU 资源在哪、客户端装不装得起 RenderDoc。官方说明见 rdc-cli。

这里值得展开的是三种模式在网络拓扑与依赖上的真实差别，因为"选哪种"往往不是一道直觉题：

• Local 几乎没有网络维度：client、replay、GPU 同机，端的是一条内存内的控制通道，延迟可忽略，也无需处理远端资源上传。缺点 是"分析必须在装了 RenderDoc 并且有 GPU 的机器上做"。
• Proxy 引入一段真实网络往返：client 上的 daemon 通过 socket 连到远程 renderdoccmd server，本地的分析面板发出请求、远程计算出 结果沿链路回传。它的价值在于"GPU 资源可以放在别处"，代价是每一次按需查询都多一段网络时延，首次请求（要真取数据）明显比后续 （走缓存）慢。
• Split 把刀切得更开：client 甚至可以不要 RenderDoc、不要 GPU，只当"下发请求、收结果"的壳；真正的回放与重算都在分离的服务器 上完成。它最灵活，也最依赖网络的稳定性与带宽。

一个容易被忽略的共同点：远程回放无论哪种模式，你的分析面板看到的仍是一次次的"按需查询"。也就是说，远端回放状态 + 查询往返， 这两者才是远程分析能成立的支柱；模式只是决定"状态在哪儿、往返走哪条路"。

三种模式还有一个容易被"选型直觉"盖过的工程层面：连接是怎么建立、握手要交换什么。以 Proxy 为例，客户端的 daemon 首先要能定位远 程的 renderdoccmd server，双方通过 socket 建立连接后，会先做一次能力交换，互相告诉对方"我这边跑的是哪个 API 的驱动、支持哪些 查询类别"，然后才进入常态的请求/响应。这个握手决定了"你远程分析时能查什么"的上限：server 侧没有实现的查询，client 端再全也会被 挡回或降级。正因如此，远程回放的分析能力，是"client 能请求的"与"server 能提供的"两者的交集，而不是单看一端；理解这个交集， 你就不会在"明明装好了却查不到某类数据"时一头雾水，那往往不是面板坏了，而是远端这次的回放驱动没把那类查询暴露给你。这类 Proxy 为 主的远程模式的官方叫法与用法，见 rdc-cli 项目说明；更底层的回放协议细节，则落在 replay_proxy.cpp 里。

5.2 ReplayProxyPacket：分析数据是怎么"按需"传回来的

远程回放能成立，靠一条基于请求/响应的通信通道。ReplayProxyPacket 枚举（源码见 core/replay_proxy.cpp）列出了这条通道上所有能请求的 东西：ReplayLog（推进回放）、CacheBuffer/TextureData、GetResources/GetTextures/GetBuffers（列资源）、GetBufferData/GetTextureData/ GetShader（取某块数据/某个 shader）、PixelHistory（算像素历史）…… 这些枚举本质上就是"回放设备当前状态的一次按需查询"的参数。

你可以把这串枚举读成"遥控器上的按钮"：每个按钮是一次"从回放设备取点什么回来"的请求。纹理、mesh、shader 的分析数据，没有哪个是 抓帧时就存在文件里等你取的，它们都是这个遥控器按下去、回放设备现算现传的结果。完整源码见 replay_proxy.cpp。

5.3 从 UI 请求到回放设备：一次分析查询的往返

把 5.1、5.2 串起来，一次远程分析查询的完整往返是：你在客户端界面点开 Texture Viewer → 客户端把"给我这块纹理"翻译成一个 ReplayProxyPacket 请求 → 通过 Proxy/Split 通道发给回放设备 → 回放设备在它当前重放到的状态上取出/生成这块数据 → 沿原路回传客户端 渲染。中间每一步都可能受"当前推进到哪个 event"影响，这正是"分析依赖当前回放状态"的远程版本。

这也解释了为什么分析第一次会有点慢、第二次会变快：首次要真的去取/生成数据，之后常被缓存。你看到的响应时序，本身就是回放机"按需 供应"特性的侧写。

这里值得补一个时序直觉：本地回放下，一次查询往往在毫秒级内返回，因为数据就在同一台设备的内存里；而远程（Proxy/Split）回放下， 首次取/生成数据要跨网络走一整圈，可能涨到几十到几百毫秒，甚至更高——取决于纹理大小与带宽。这份差距量级上常是本地同款查询的 几倍到十倍：本地读一块 4K×4K 的纹理可能只需几毫秒，远程走一圈却要兜上百毫秒的网络往返。这个量级差不是 bug，而是"状态在远端" 的物理代价。所以远程分析里"第一次点开慢、第二次快"常常比本地明显得多：首查要真取，之后命中客户端缓存。这些引入的时延参数也提醒 你，分析面板报的那个"像素反算耗时"，是在当前网络拓扑下测得的值，不同模式下不可直接横比。

六、PipelineState 跨 API 的统一视图

回放机的应用层，还有一个必须讲清的机制：跨 API 的统一。

6.1 GetD3D11/D3D12/GL/VulkanPipelineState 与 GetPipelineState

.rdc 可能是任何 API 抓的：Vulkan、D3D11、D3D12、GL…… 但你在 Pipeline State 面板里看到的，是一份统一的管线状态表单，而不是每个 API 各一套。ReplayController 提供了 GetD3D11/D3D12/GL/VulkanPipelineState() 这些针对具体 API 的查询，最终都汇到一个通用 GetPipelineState()，返回一份统一的 PipeState。

这份统一是设计取舍：回放引擎用一套中间表示屏蔽掉后端 API 差异，你在 UI 上看到的是"翻译后的共同语言"，而不是 Vulkan 的 VkPipeline 或 D3D 的 ID3D11State 各说各话。这也意味着：换 API 抓同一场景，你在 Pipeline State 面板看到的抽象层级是一致的，只是底 层实现在各自的回放驱动里。关于这些查询的声明，见 replay_controller.h。

这个"统一"并不只是界面层面的一件外衣，它向下一直扎到回放驱动的查询接口。你可以这样理解它的分工：

• 向上（面向 UI）：一份 PipeState 中间结构，字段是"管线阶段轴 + 每个阶段的绑定/参数"，UI 只要读懂这一种结构就能渲染所有 后端的管线面板。
• 向下（面向各后端）：D3D11、D3D12、GL、Vulkan 各自的回放驱动，把自家原生管线对象翻译进这份中间结构。翻译发生在"查询"这一步， 而不是存进文件那一刻——因为原生的 VkPipeline 不会直接进 .rdc，进的是"当初创建管线时的参数与绑定"。

正因为查询发生在回放态，统一视图的取值也随你推进到哪个 event 而变：同一个 Pipeline State 面板，你停在 draw 前和停在 set state 之后，看到的 VkPipeline 绑定是不同的。这再一次印证整篇的主线——分析面板是回放状态的一面镜子，而回放的中间表示，让这面镜子对 不同 API 都长得一样。

还有一个细节常被问起：端到端状态里少了 API 专属的边角，算不算失真？ 严格说，统一表示在追求"跨 API 可比"时，确实会舍弃每个 API 独有的一些字段（比如某些供应商扩展、某一代硬件的专属状态）。这是"统一"与"完整"之间的取舍：RenderDoc 选了用一套可比的 公共语言服务绝大多数分析场景，而对特别在意某个 API 细节的用户，仍可从原始捕获里按需取更底层的信息。理解这层取舍，你就不会 在"这面板怎么没显示我那几个专属项"上纠结。

若想看得更细，回放驱动把"统一"之外的 API 专属信息也留了后门：ReplayController 同时暴露 GetD3D11/D3D12/GetGL/GetVulkan 一族底层 查询（声明见 replay_controller.h），它们是"跳过统一层、直接问某个后端原生状态"的通道。对熟练 Vulkan 的读者，这等于在统一的 GetPipelineState() 之外，还保有一张能直查 VkPipeline/VkRenderPass 参数的出口；对 D3D 系，则能直接读回底层状态对象。这把"统 一"与"要不要看专属细节"的抉择下放给了你：日常分析走统一视图，真要抠某个 API 的细节就绕开中间表示直查底层。这种"统一为主、保留 专属后门"的双层设计，正是 RenderDoc 在"跨 API 可比"与"API 专属完备"之间取到的平衡，也让一份 .rdc 无论来自哪个后端，都能在同一 套查询入口下被完整拆解。这部分查询族的具体签名，可对照 replay_controller.h 逐条核对。

这就是那套统一中间表示长什么样的直观证据：VTX/VS/TCS/TES/GS/RS/FS 这一排管线阶段轴，无论底层是 D3D11 的 Hull/Domain Shader、GL 还是 Vulkan 的 Tess Shader，都被归一到同一套阶段上；你选中某个 stage，回放机就从 GetPipelineState() 现取它的绑定与参数（这一面板各阶段的含义与取值方式， RenderDoc 官方在 window_pipeline_state.html 文档页 有逐项说明）：

七、闭环：分析面板依赖的中间状态从哪来

机制讲完，收拢到最实用的问题：我界面上的每个面板，到底依赖哪个中间状态、从哪一步之后才可得？

7.1 一张决策表：分析数据 = 回放状态 + 按需查询

把本文机制收成一张决策表，方便你以后对着分析面板"反向归因"：

先给你一张"分析面板 ↔ 回放依赖"的速查坐标，帮你把前面的机制对号入座。你会发现一个规律：几乎所有面板都落在"推进到某 event (+ 按需查询)"这条横轴上，区别只在"它要回放状态的哪一层、哪一步之后才可得"。按这个依赖，可以把全部分析面板归成四类，这种 分类帮你记住"每个面板背后站的是回放机的哪一段"：

• 要时间轴的（Event Browser 的 ActionList）：依赖 initial pass 的整体扫描，只需离线读目录，不依赖真实 GPU 重放。
• 要资源内容的（Texture / Mesh / Buffer）：依赖回放推进到对应 event 并把该块资源焐热（懒加载），其中 Mesh 还多依赖输入装配的 ID 重映射对上号。
• 要管线态的（Pipeline State / Shader）：依赖 FetchPipelineState 在回放态现取，随 event 而异（Shader 查看器的使用方式见官方 window_shader_viewer.html 文档页）。
• 要反算的（Pixel History）：依赖"推进到 event + 回放态下的逐像素反算"，是四类里对"当前回放状态完整性"最敏感的。

这条横轴把你看到的每一种分析都收进同一个解释框架：先推进到对的那个 event，再从那一刻的回放状态里现取你要的东西。

这张表的核心结论一句话：分析面板"要什么"，回放机"现给什么"。所有面板都不是读文件里画好的图，而是"回放状态 + 一次按需查询" 的产物。你把每一步推进理解透，这张表里的每一行就都能对上号。

穿起这张表的，是贯穿全文的同一句话："回放状态是一点一点长出来的"。文件头宣示版本、Section 安排布局（一）；打开时探 API、建 上下文（二）；推进时三步走、先扫描（三）；资源靠 chunk + 懒加载 + ID 重映射恢复（四）；远程靠模式与查询包（五）；跨 API 靠统一 中间表示（六）。六道工序不是并列的六个名词，而是你每一次在 UI 里"点到一个分析结果"背后真实执行的那台机器。这台机器越透明， 你可信它给出的每一个数字到这一步。用一句话量化这层信任：一台透明得多的回放机，能让你在同样一段调试里，把"以为加载就把整帧读 进内存"的那份误解（多数时候占到对文件体积认知的一大半）换成"按需焐热到哪、分析就建立在哪"的准确判断。看得懂这只靠一边拼起来 的机器，你就不再把"面板数字"当黑盒输出，而是当自己能归因、能复核、能复现的证据。

最后提醒一句关于信任的话：回放结果的可靠度，取决于"推进到的状态"与"当时的查询"两者的完整度。如果一个分析面板的取值依赖 某块没被懒加载的错误资源、或推进到了一个状态残缺的 event，它给出的就可能是半截结果，而不是全错的、也不是全对的。这正是为什么 把机制讲透的价值——知道"这个值是被哪一步重建出来的"，你才判断得出它值不值得信。这也是本系列一直想给你的那根拐杖的落点：先归因范围，再谈手段；先看清回放机，再相信回放结果。

八、结语：看懂这台从文件变状态的回放机

走到这里，你应该已经看清这台机器的全貌：.rdc 是一份"指令日志 + 按 chunk 组织的资源"的容器（一）；打开它要过魔数/版本、探 API、建 回放上下文（二）；推进要三步走、先扫描建依赖（三）；资源靠 chunk 组装 + 懒加载 + ID 重映射恢复（四）；远程靠 Proxy/Local/Split + 一 串按需查询包（五）；不同 API 由统一中间表示收敛（六）。合起来，就是一台把"被冻结的调用序"重新变成"活的中间状态"的回放机，而你所有 的分析都只是站在这台机器肩膀上往下看。

回到绪论那个问题：一帧被抓下来之后，是怎么被回放引擎重放与分析的？ 现在的答案不再是一个黑盒：它是"读容器 → 探 API → 建上下文 → 推进帧事件 → 重建资源 → 按需查询"的六道工序，是"重放安装"而不是"解压缩"。看懂这台机器，你就从"会用 RenderDoc 的 Viewer"进阶到 "看得懂 RenderDoc 每个分析结果是怎么来的"，而看得懂结果怎么来的，正是本系列一路想给你的那根拐杖。大数据量的真实感来自机制，不 来自那块按钮。

相关链接 - 上一篇：【性能剖析工具链】（二） 一帧是怎么被抓下来的：RenderDoc 抓帧机制解剖 https://yyy3d.online/blog/graphics-profiling-ep02-capture/ - 下一篇（预告）：【性能剖析工具链】（四） 待定 - GitHub 仓库：https://github.com/baldurk/renderdoc - RenderDoc 官网与文档：https://renderdoc.org/docs/about.html

版权与出处说明 本章节中的示意图截图与源码片段：.rdc 文件头/Section 结构、ReplayController 三步推进、ReplayProxyPacket 枚举等源码片段，均摘自 RenderDoc 官方 GitHub 仓库（github.com/baldurk/renderdoc，MIT License，版权归原作者 Baldur Karlsson），原始文件路径为 renderdoc/serialise/rdcfile.cpp、rdcfile.h、renderdoc/replay/replay_controller.cpp、renderdoc/core/replay_proxy.cpp； 回放工作原理说明见于官方文档 how_works.rst（Debian 源码镜像，MIT）。其余时序、结构、流程示意图为本人（@溯光）自绘。第三方商标 （RenderDoc、Vulkan、Unreal Engine）归其各自权利方所有。
