事件浏览器：一帧 draw-call 列表到底怎么读

CSDN 版文章链接： {csdn-url} 知乎专栏版文章链接：{zhihu-url}

一句话点题：一帧 draw 命令，从这里开始被读懂

要是你已经看完了本系列前两篇，应该记得抓帧（ep02）把"一帧"定格成了 .rdc，回放（ep03）把这台机器从文件重新变成"活得可交互的状态"。那么问题来了：文件回来了、状态活了，你在界面上到底面对什么？

答案是：一个按时间顺序铺开的命令列表，RenderDoc 官方管它叫 事件浏览器（Event Browser），业内也常直呼"draw-call 列表"。官方文档把它定性为"浏览帧并选择不同 action 的主要方法"，是第一落点窗口[event_browser]。社区里有文章干脆把它称作"the heart of analysis"和"central nervous system"[cosmiclearn-dx12]。

这一篇，我们就把这块"心脏"拆开：它列出来的到底是什么、树状层级从哪来、为什么 EID 老是不连续、点一下到底发生了什么、过滤器表达式怎么写才不会踩坑、时间轴那根条有什么用。主图取自 RenderDoc 官方仓库的 MIT 许可截图，官方对这些开关的行为声明原本就配了界面图，正好拿来图解；再辅以官方文档口径做旁证。想亲眼看真实的 .rdc 什么效果，自己机器上随便开一份复现即可。

把它排在 ep03 之后、ep05 之前不是顺手起的序号，而是有因果的：ep03 证明了"这台回放引擎能逐帧推进、按需产出资源"，可那毕竟是引擎内部的事，我们看不见摸不着。事件浏览器正好是它对外开的第一扇窗——你在左边点一行，右边几十个窗口就跟着变，这个"联动"不是界面廉价效果，正是 ep03 那套"把回放状态设到某事件之后"的能力暴露成了交互。反过来说，你要是只会看整帧最终画面、不会在事件浏览器里定位和切状态，那 ep03 讲的回放确定性，对你来说就只是纸面上的概念。所以这一篇是承上：把 ep03 的能力变成手上能用的动作。

也先划个边界，本文不讲的范围有四块，省得你期望落空：一是 API 检查器（API Inspector）内部的逐字段怎么读，那是另一扇完整窗口，后续单独开题；二是抓帧工具本身的启动、连接、采集流程，那属于 ep02 的范畴；三是多帧/时序分析（怎么抓十帧、看趋势），它用的不是单帧回放这套心智，本系列讲 Perfetto 时再碰；四是 RenderDoc 的 Python/脚本自动化，它面向"批处理验证"而非"人眼排障"，另文再说。本文只回答一件事：拿到一份单帧，如何在事件浏览器里把"命令流"读成"可验证的状态流"——范围卡在这，才不会又写成一本按钮说明书。

OK，言归正传，先把最容易混淆的一个词掰清楚。

一、先分清：你看到的是 action，不一概是 draw

1.1 术语澄清：action ≠ 光栅化绘制

事件浏览器里每一行事件，官方叫 action（动作），指的是"draws, dispatches, copies, clears, resolves，以及其他让 GPU 干活、或影响纹理和缓冲区等资源的调用"[event_browser]。也就是说，一次 DrawIndexed 是 action，一次 vkCmdDispatch（compute 派发）、一次 vkCmdClearColorImage（清屏）、一次 vkCmdCopyBuffer（拷贝）同样是 action。

官方文档特别给了一句提醒："有时被称为 drawcall，但用 action 这个词更不歧义"，因为它要和真正的光栅化绘制区分开。这并非咬文嚼字，而是读列表时的基本功：如果你心里只装着"draw"，看到列表里一排 Copy、Clear、Dispatch 就会下意识把它们当下级的噪声过滤掉，可它们同样是撑起一帧的关键命令。

把这五类 action 摆成一张对比表，"都是 action、但各干各的活"就一目了然了：

读这张表的要点是：一帧的正确心智是"一条 action 流水线"，而不是"一串 draw"。compute 负责的东西越来越多（Lumen 式光照、物理模拟、遮挡剔除都往 compute 跑），如果还只习惯看 draw，你会系统性漏掉 GPU 上真正吃时间的部分。这也呼应了第 6 章：那里的过滤表达式里 Dispatch 就是要能被单独筛出来的——它和 Draw、Copy 是平权的 action，不是某棵树下的小跟班。

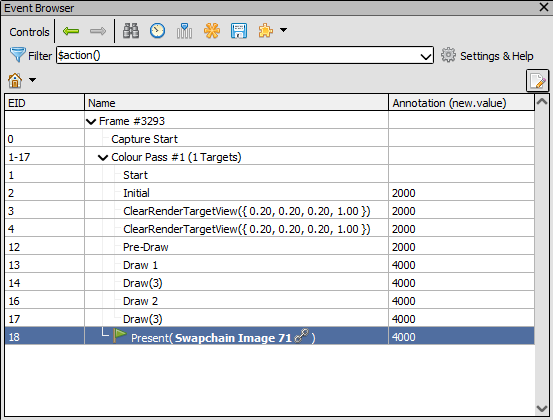

1.2 默认只看 action：state 设置藏在别处

事件浏览器默认只列 action，这是很多人第一次打开时觉得"命令是不是被藏起来了一部分"的原因。真相是：状态设置等 CPU 更新调用（比如 vkCmdBindPipeline、vkCmdBindDescriptorSets、Maps）默认不出现，它们被归到另一扇窗口 API 检查器（API Inspector） 里[how_filter_events]。在 Vulkan 教程的说法里，RenderDoc 让你"freeze a single frame…re-execute individual draw calls and compute dispatches in isolation"，但你看到的隔离粒度是这些 action[vulkan-tutorial-analysis]。

这意味着第一层读法就是：你想要"这条命令到底干了什么"，看事件浏览器；你想要"这条命令之前的渲染状态是怎么配出来的"，去 API 检查器。

一次完整的调试里，这两扇窗是轮流用的，分工其实很干净：

反直觉的地方在于：前者（action 流水）是逐光栅化动作的，后者（state 流水）是逐状态覆盖的。state 调用只有"最后一次生效"有意义，所以浏览器把它按覆盖顺序记录，而不是当成独立的可画东西。这也解释了为什么默认列表里看不到它们——不是被砍了，是它们本就属于另一条时间线。

二、树状层级从哪来：标记（Marker）把你的帧织成一张可折叠地图

2.1 平铺的调用链，如何变成一棵树

照理说，一次渲染一整帧，命令就是一条平铺的 API call → API call → API call 序列。可你打开事件浏览器，看到的却是可以展开折叠的树。这是怎么来的？

答案在 标记（marker，也叫 region/annotation）。应用可以在录制时用对应 API 的调试标签接口，把一组命令"包"成一个具名区段：Vulkan 用 vkCmdBeginDebugUtilsLabelEXT / vkCmdEndDebugUtilsLabelEXT，D3D 用 PIXBeginEvent / PIXEndEvent，OpenGL 用 glPushDebugGroup / glPopDebugGroup[how_annotate_capture]。RenderDoc 在回放时读这些标签，就把命令按区段组织成树节点。

Vulkan 教程有一段很实在的总结：这些标签"会以具名区段的形式出现在 RenderDoc 的事件列表中，使导航变得 trivial——即使这一帧里有几千条 GPU 命令"[vulkan-guide-debugutils]。

所以第二层读法就建立起来了：树的形状不是你显卡跑出来的，是开发者当初用标签"织"出来的。一个不注解自己帧的引擎，事件浏览器就是一马平川；一个像 UE 那样深度标记的引擎，事件浏览器就是一份目录清晰的"渲染分镜"。

把"织"这个过程落到一棵爱上特别直观。假设某个引擎把一整帧包成这样的标签层级：

帧 begin
├── Scene Render（场景主 pass 的 begin）
│   ├── Shadow Depth（阴影 pass 的 begin）
│   │   └── DrawIndexed(...)  × 若干
│   │   └── （Shadow Depth 的 end）
│   ├── Base Pass（begin）
│   │   └── DrawIndexed(...)  × 大量物件
│   └── （Scene Render 的 end）
└── Post Process（begin）
    └── 各 blur / grade 的 draw
    └── （Post Process 的 end）

展开这份树时，你真正在做的不是看渲染，而是在对着引擎当时给每段代码起的名字做导航：哪一段是阴影、哪一段是主场景、哪一段是后处理，全靠标签命名。那些 draw 全都撞在同一层里，就很难一眼分出"这条属于哪个 pass"——名字才是你的地图。所以接手一个陌生引擎的帧，第一步往往不是找那条最长的 draw，而是先把树的根摸清，给每个 marker 的命名"建立索引"。

标注力度差异也直接决定排查成本：UE 这类引擎在源码里调用了 PIXBeginEvent 式接口，把每个 pass、每类 mesh 都点名，树能一路层层展开；而有的自研引擎只在最外层包一个"Frame"，中间全平铺——这种帧里要定位某个对象只能靠 numIndices、pipeline 之类的属性盲搜，效率天差地别。这也是为什么很多团队在接调试器时，会顺手给自家录制代码补注解，本质上是在"给未来的调试铺路"[how_annotate_capture]。

2.2 marker 的着色与"所在区段"指示条

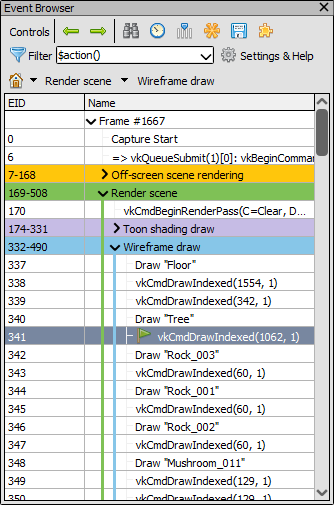

标记不只决定树的形状，还带来两处视觉标记：一是区段的颜色会作用到该区段的整行行首，二是沿树左侧会画一条色条，标示当前事件正处于哪些区段里[event_browser]。这两点对读图特别有用：你点选一个很深的 draw，看左侧色条，就知道它一路处于哪些 pass 之下，一条垂直的"血缘"立刻可见。

这跟一棵树"看祖先"的直觉并不完全相同，值得说明白。单独看树，你能分清每个节点的父子；但一次 draw 到底是"Scene Render 内 Shading 内"的哪一级，有时要展开好几层才看清。而着色机制把"当前事件处在哪几个区段"一次性压进了最左侧那条竖条：每一段颜色代表一个尚在开启中的区段，上浅下深的堆叠顺序正好是区段的嵌套外到内。所以读深 draw 时，扫一眼竖条就能在两三个 PASS 之间快速建立"这条命令的血统"，比逐层展开高效得多。这对不注解帧格外有用——一个只包了一层"Frame"的树，左侧几乎只有一抹颜色，你一眼就能判断这帧的标注力度在哪一级，从而决定下一步是直接搜属性还是先补注解[how_annotate_capture]。

同时，marker 的名字也不只是给人看的：RenderDoc 的事件浏览器把自定义名当成本质上"可搜索、可过滤"的一样东西。第 6 章会把这一点变成表达式里的 $parent(render scene)，第 5 章会说到"自定义名其实反映驱动真正提交的东西"。所以 2.2 这一段先把结论立住——命名即索引：你给 marker 起的名字，会成为之后你通过书签、过滤器、EID 反查这整棵树的入口。这也是为什么很多引擎在 release 版也保留 marker：比起暴漏内部实现，它们更在意让你快速回到问题的现场。树、着色、命名这三件事合成一块，事件浏览器才能从"平铺命令表"升级成"可导航的帧地图"。

三、EID 语义：为什么事件编号老是不连续

3.1 EID 从 1 递增，每次 API 调用都 +1

事件浏览器第一列是 事件编号（Event ID，EID）。官方对它的定义非常朴素："EID 从 1 开始，每发生一次 API 调用就增加一次"[event_browser]。

这句朴素的话暗含一个反直觉结论：EID 数的是"API 调用次数"，不是"action 条数"。因为抓帧器会在每次 API 调用时都分配一个 EID，无论这次调用是 action（draw/clear/copy）还是 state 设置（bind pipeline / bind descriptor set）。而默认列表只显示 action，因此你看到的 action EID 之间会"缺号"——缺掉的那些序号，正是被隐藏的 state 事件占掉的。

举个例子：假设事件浏览器里某行的 EID 是 72，下一行直接跳到 75，那不是抓帧抓丢了，而是 73、74 分别是两次你默认看不到的状态绑定调用。

把这个"缺口"和"谁占用了缺口"摆成一张对照，读完整帧的 EID 就能心里有数了：

所以第 72 行和第 75 行中间"跳掉"的其实从来不是丢了命令，而是这 73、74 号正藏在你关掉的 state 视图里。读 EID 的第一原则就是：相邻 action 之间的差，才能告诉你中间埋了多少条状态设置——差距越大，说明这条 draw 之前的状态越"翻箱倒柜"，常常也越值得留意（比如是不是每帧都在重建 pipeline）。这条"用 EID 缺口反推状态活动"的读法，在 6.5 想专门把绑定调用调出来看时，直接就能对上号。

把 EID 当成"回放指针"来看就顺了：它既是列表里的行号，也是回放引擎内部可寻址的稳定句柄。ep03 讲过回放引擎会递增地"推进帧事件"，这里用的正是同一个 EID 序列——你在界面上点 74、点 75，回放引擎就把状态分别推到"第 74 条调用之后"和"第 75 条调用之后"。正因为每次运行回放都会重新得到同一套 EID，它才稳定到能被其他窗口引用：一旦某个工具告诉你"问题出在 draw 9120"，无论你关掉重开、换机器复现，只要还是这份 .rdc，9120 永远指同一条命令。这个"全局稳定"正是后面 3.2 能搜 EID 直达、以及各窗口能通过 EID 联动的根因。

3.2 用 EID 直达：搜数字跳跃到目标事件

正因为 EID 是"绝对时间次序"的锚点，事件浏览器提供了 Ctrl-F 查找，可以直接搜一个 EID 跳到对应事件[event_browser]。这在对接其他窗口时尤其好用：例如 Meta 官方文档提到，在性能计数器窗口里"每一行代表一个 draw call，双击这一行就能在事件浏览器里选中对应的 draw call"[meta-renderdoc-oculus]。其背后正是用一个 EID 把两个窗口串起来。

这个"搜数字直达"要比表面看起来有分量：它把 EID 从一个"列表行号"升级成了横跨整个调试工具的通信协议。性能计数器报"draw 9120 异常"，你 Ctrl-F 输 9120，就落到那条命令；Pixel History 列出的每笔触达，也带 EID 供你反查；甚至你在脚本或团队工具里导出的每一条嫌疑记录，其实都靠 EID 承载"位置"。所以退化一步想：当你在任何窗口看到一串数字、一段能定位的 EID，别把它当普通序号丢掉，那很可能是这条线索的通关文牒。等到 9.2、9.3 讲查找和复制时，你会发现"搜 EID、拷 EID、报 EID"是同一枚硬币的三面。

四、点选一个 draw，到底发生了什么

4.1 选中 = 把回放状态设到"那条命令执行完的微秒之后"

这是事件浏览器最容易被低估的一个机理。社区文章的比喻是："点选某个事件，就是告诉 RenderDoc：把整条图形管线的状态设到该命令执行完毕的那一个瞬时之后"[cosmiclearn-opengl]。官方更严谨：点选某事件会让其成为 current event，并体现在 UI 的所有其他窗口（管线状态、资源、纹理、网格……）[event_browser]。

再往细里走一点：如果你选中一个带子节点的节点，等于"视作它所有子事件都执行完"来显示状态。也就是说，你把一个 pass 的收尾节点选住，看到的就是整个 pass 收尾后的状态。

举个例子帮助记忆：假设 Scene Render 是一个标签节点，底下挂着一串 draw。你点选它，看到的是"这串 draw 全跑完之后"的 R/W 状态、输出资源的样子；你要点选它最底下那条 draw，看到的才只推进到那条命令的末尾。同一个节点里，点层级本身和点叶子命令，得到的状态是不同的——区别就在"包含我下面的所有，还是只含我一个"。这个差异在排查"整 pass 画面出问题"还是"单条 draw 出问题"时，是第一条要分清的判断闸。

"其余窗口跟着变"具体是哪些、各看到什么，值得列一张清单，读图时才不会左手找纹理右手找管线：

有了这张表，你"点一下边看"的路径就变成了：先在事件浏览器选行定状态，再跳到具体资源窗口追问细节。所有窗口都以同一个 current event 为基准——这正是 ep03"把回放状态设到某事件之后"能力在界面上的集体暴露[event_browser]。

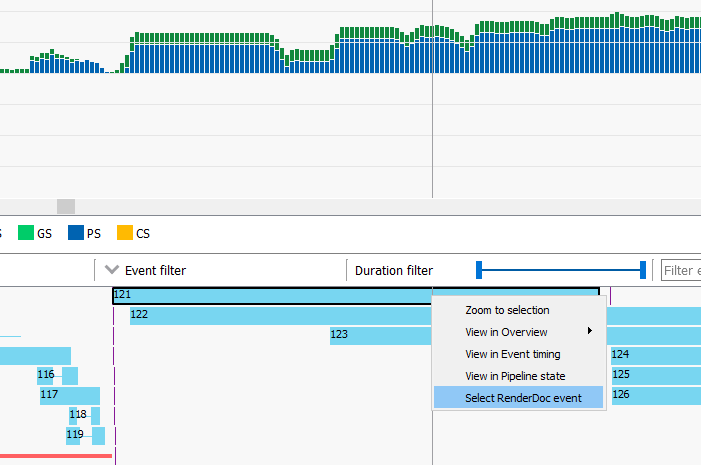

4.2 逐 draw 隔离：re-execute in isolation

与"设到某瞬时"并行的，还有隔离重放：官方文档确认 RenderDoc 可以 "re-execute individual draw calls and compute dispatches in isolation"[vulkan-tutorial-analysis]。这正是"这到底画了什么"这类问题的标准答案：不再依赖整帧共同作用，而是单独放一条 draw，看这条命令自己产出的结果。于是"逐 draw 断点验证"就成了本系列自 ep03 引入回放确定性之后，真正落到界面上的第一把验证工具。

它真正用起来是这样一步步走的，整套动作就一条逻辑链：

1. 在事件浏览器里选中一条可疑的 draw（比如那片不该出现在这里的高光）；
2. 打开纹理查看器（Texture Viewer），选中它写入的那张 RT；
3. 点该 draw 的"isolate"动作——RenderDoc 会回放这一条 draw 并把它作为帧里唯一一次写操作的状态单独呈现；
4. 盯着纹理看：这张 RT 上现在还剩下什么？是你怀疑的那片高光，就实锤是这一条画出来的；如果是空的，那高光多半来自后面某一笔叠加。
5. 再前后移动 current event，配合第 4 步，就能逐步逼近"到底是第几条 draw 造成这个效果"。

这五步看着简单，实则吃透了 ep03 的两个机制：一是回放非破坏性——隔离执行不会把真帧弄脏，你随时能切回，所以可以放心大胆反复试；二是按需出声——隔离的默认状态来自"该 draw 之前的资源内容"，正因为 ep03 里资源和状态可以按事件精确推进，这一步才成立。隔离验证的每一步，其实都是在替 ep03 的回放引擎做一次"状态求值"。也正因如此，事件浏览器 + 纹理查看器 + 网格查看器（Mesh Viewer） 这三扇窗口常常是排一条 draw 嫌疑时全程联动的那一组。官方文档里 isolate 专属的描述、以及各查看器与事件浏览器的联动，都在对应窗口的文档里写了[video_viewer]。

五、读参数：三档显示开关，把名字和外貌调出来

5.1 默认只显示"最有意义"的参数

事件浏览器里每一行的文字是"从该 API 调用的参数推导出来的"。默认情况下只展示最有意义的参数，参数名也不显示，只给值[event_browser]。所以你会看到空荡荡的 DrawIndexed(6, 16) 这种行——幸运的是，应用若设置了 marker 或对象名，名称就会更友好。

有一个很容易掉进去的读图误区要在这里先钉死："最有意义"不等于"看起来顺眼"，它取的是开发者在写这个 action 时认为最能定义它量级的那组值。正因为如此，DrawIndexed(6, 16) 的法则是"索引起点、索引数量、实例起点、实例数量"，但很多图形 API 的 draw 参数顺序并不统一——OpenGL 的 glDrawElements 是 mode + count + type + indices[gl_draw_elements]，Vulkan 的 vkCmdDrawIndexed 是 indexCount + instanceCount + firstIndex + vertexOffset[vk_cmd_draw_indexed]。所以别默认"第一个数就是顶点数"，要先想清楚这个 action 用的是哪套 API 的哪个函数，它的第几个参数才是你关心的量。把参数名单个显示档打开（5.2 里有开关），正是为了在分辨不清时把"第几号是索引起点"这个歧义消掉——这一点放到排障里，能避免"把 firstIndex 当成 indexCount"这种低级却致命的误判。

"最有意义"四个字背后是有取舍逻辑的，值得读透。一次 DrawIndexed(6, 16)，真正决定"这画了多少"的，是索引数量 6 和实例数量 16 这两个值；至于绑定的是哪个 vertex buffer、用哪份 descriptor set，那些属于"跟这台命令配的状态"，默认不放进来是对的，因为塞进来你会被几十个 handle 淹没。所以默认档的核心设计是只保留"一看就知道这条命令量级"的参数，把"连接关系"留给 API 检查器和后续查看器去追问。读懂这个取舍，你才不会理所当然地以为"默认看不到就代表不存在"——它只是刻意不把噪音摆到你眼前。

5.2 两档开关把"谁"和"怎么配的"调出来

事件浏览器在 Settings & Help 里提供几个显示开关，读懂它们能迅速改变你看到的信息量：

• Show custom action names（显示自定义 action 名，默认开）：决定是否用自定义名（比如 indirect draw 显示 GPU 侧实际 draw 参数、renderpass 的 load/store op）而不是原始调用名[event_browser]。

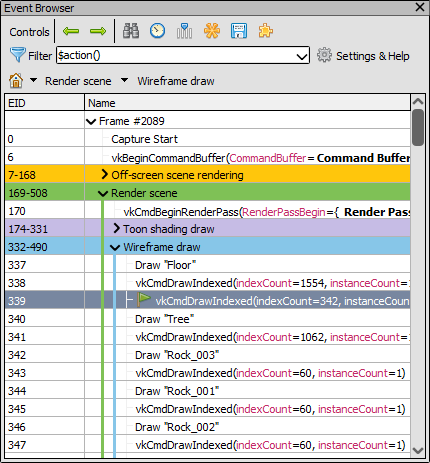

• Show parameter names and values（显示参数名和值，默认关）：在值之外把参数名也列出来，例如不再是 (6, 16) 而是 (numIndices=6, instanceCount=16)。官方提示：对带自定义名的 action 此开关无效。

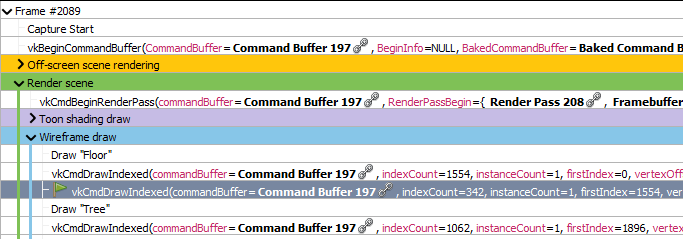

• Show all parameters（显示全部参数，默认关）：把所有参数都铺开——官方的说法是"全展开后可能很难看清，因为有些函数有不重要的隐式参数（比如 command buffer）"[event_browser]。

第三层读法的价值就在这：默认状态是为了"干净"，但当你需要确认一次 draw 到底绑了多少个实例、是从哪个 baseVertex 开始的，就要在默认名开、参数名开、必要时全参数开之间切换。一个常见场景：日本一支优化团队在 UE5 优化系列里就靠读 DrawIndexedInstanced(6, 16) 反推"这是小网格（树叶）×16 一起画的粒子或实例草"[furcraea]。

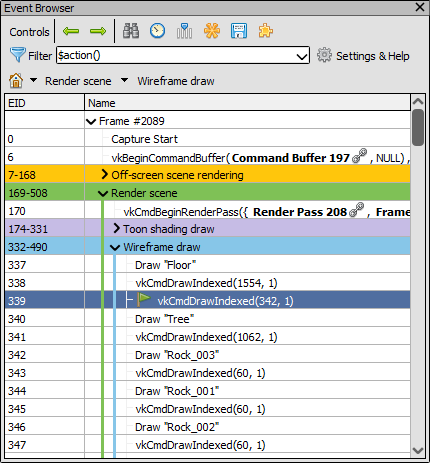

下面三张图是同一份捕获在三种显示档位下的实际样子：第一张只开默认名，行文字是最精简的自定义/API 形态，适合扫一眼整个列表的命令骨架；第二张打开参数名与值，numIndices、instanceCount 这类关键参数直接出现在行内，能快速确认一次 draw 到底投了多少实例、从哪个索引段画起；第三张把所有参数全部铺开，连 command buffer 这类隐式参数也现身，信息量最大、行也最长。同一个 draw 在三种档位下读出来的广度完全不同，这也解释了为什么默认档位刻意保持"干净"。

把三档摆成一张速查表，什么时候切哪一档就很清楚了：

注意一个反直觉点：默认名档开的是"自定义名"，不是"原始 API 名"。所以当某次 draw 看起来"诡异"到你怀疑是不是引擎写错了参数时，先别急着信行里的数字，想一想这个名字是引擎自定义的、还是 API 原生的。indirect draw 这类自定义名甚至会显示 GPU 侧实际算出来的 draw 参数——那反而是你要的真相，因为它反映的是驱动真正提交的那份。判断"这个名代表什么"，比"数字叫什么"更接近问题的根[event_browser]。

六、过滤表达式：把几千条命令变成想看的十几条

6.1 现代帧的量级问题

一个现代游戏的一帧可以有 5,000 条乃至更多事件[cosmiclearn-dx12]。官方文档和引擎教程都强调，frames 里"未知哪一个 draw 是罪魁祸首"时，手工翻找又慢又费劲[vulkan-ai-analysis]。所以事件浏览器顶部提供了一个过滤器输入框，配一套比普通搜索更强的表达式语法[how_filter_events]。这一节我们把语法规则翻译成人话，并标出最容易踩的坑。

6.2 基础规则：空格=OR，加号=AND，减号=排除，括号=分组

这四行规则已经覆盖了绝大多数日常过滤需求，把它们排成一张判定图能看得更清楚：空格与加号都表示"词要出现"，区别在于空格是把多个备选词并列（命中任意一个即显示），加号则是把约束一步步收紧成 AND；减号在前面画一道排除线，括号则把一组 OR 词先捆成一个整体再去匹配。尤其要对比第三、四行：+Draw +Indexed -Instanced 要求 Draw 与 Indexed 同时命中且不含 Instanced，而 +Draw +(Indexed Instanced) 里括号把 Indexed 和 Instanced 捆成一组，命中其中任意一个就算满足。从 OR 换成 AND 的瞬间，显示的行会明显收窄——这正是从"扫一眼所有 draw"跨到"精确锁定某一类命令"的关键动作。

在给语法规则记熟了之前，先搞清楚一件事：这些词到底匹配的是事件的哪一个字段。官方口径是，过滤器的默认匹配对象是事件的 label（行文字），也就是我们在第 5 章调出来的那串名字（自定义名或 API 名加上参数）。所以 Draw 能命中 DrawIndexed，是因为它的名字里带着"Draw"这几个字；Copy 命中 CopyBuffer 同理。想靠原始 action 类型（比如只挑 Dispatch）来过滤时，就直接匹配类型名——Dispatch 这个词出现（或不出现）在名字里，就达到了"只看 compute"或"排除 compute"的目的[how_filter_events]。

另一件容易被忽略的事是：optional 词（不带 +）不是"匹配就能命中一把"的唯一条件，它是"事件只要 name 里出现过这个词就展示"的宽松匹配；required（带 +）和 excluded（带 -）才是硬约束。把这句记进心里，6.3 那个"坑"就顺理成章了。

6.3 一个大坑：required 词一出现，optional 词就被整组忽略

官方文档专门用了一整段 warning 强调：一旦过滤里出现了 required 词（带 +），那么所有 optional 词都会被完全忽略[how_filter_events]。原文给出的例子是：

+Draw -Instanced

与

+Draw Dispatch -Instanced

匹配的是完全相同的一组事件。为什么？因为官方语义下，"是否包含某事件"只由"它是否满足 required 词、且不违反 excluded 词"决定，optional 词在这条路径里根本排不上用场。这跟我们直觉的"权重越高越靠前"完全相反——事件永远是按显式顺序列出的，没有按匹配度重排这回事[how_filter_events]。

一句话记忆：要精确过滤，把想要的全挂在 + 后面；optional 词留给"纯想偷懒多带一带"的场景。

这个"坑"值得用一个具体推演钉死，免得看完就忘。假设事件列表长这样：DrawIndexed、DrawInstanced、CopyBuffer、Dispatch。你分别敲三个表达式，看命中集会怎么变：

第三行最有迷惑性：+Draw Copy -Instanced 里那个 Copy 明明写在中间，看起来像是"要么 Draw 要么 Copy"，结果 CopyBuffer 压根没出现。一旦你心里装着"optional 在 required 出现后等于不存在"，就不会被写错还找不到原因。排查时只要发现"我明明加了词却没变多"，先怀疑是不是踩了这个 required/optional 的坑。官方那句原话是给足体面的，但意思是绝对的：带 + 的词一出现，optional 那一组的全体就退场了[how_filter_events]。

6.4 过滤函数：$action() 与 $parent()

字符串匹配之外，还有过滤函数，能按属性做更精细的查询[how_filter_events]：

• $action() 是默认过滤器本身——匹配所有 action（draw/dispatch/copy/clear…）。

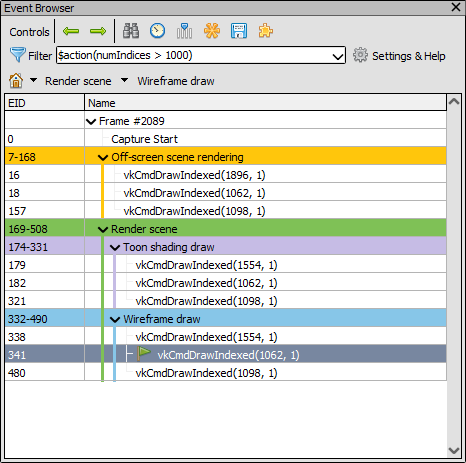

• $action(numIndices > 1000)：只匹配"索引或顶点数超过 1000"的 action。这是"找大 draw"的利器，比如排查某个吞掉大量 verts 的对象。

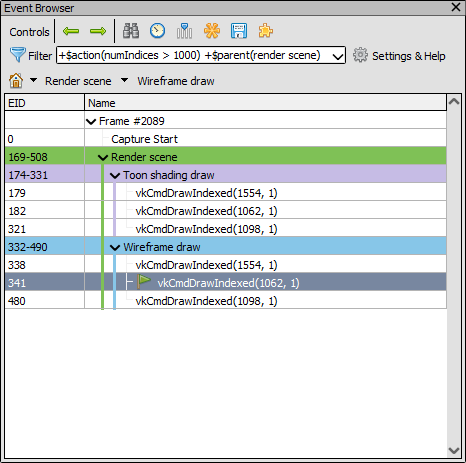

• $parent(render scene)：匹配"以某个标记为父"的事件。官方给的经典用法是把 draw 收窄到场景内、剔除 off-screen pass：$action(numIndices > 1000) 且 $parent(render scene)——两个条件都用上，才能兼顾"数量大"和"只在渲染场景里"[how_filter_events]。

官方还提醒一个联动细节：任何不含（递归地）任何被包含子事件的标记区段，会被整体隐藏[how_filter_events]。也就是说过滤器作用于整棵树，空区段自动折叠，画面更干净。

这个"递归折叠"是把双刃剑，值得单独点一下：好处是命中之外全打码，一眼只剩你要的那十几条；代价是你可能误以为某些 pass 不存在。举一反例：你想找"为什么阴影 pass 这么贵"，敲了 $parent(Shadow Depth)，结果列表里啥都没有——别急着下"阴影没画"的结论，先看这条过滤是不是把 Shadow Depth 的子 draw 全端掉了。真正要反向定位的画法，是把 $parent` 的实参换成不带过滤条件、或配合 `$parent(...) 去找该类下的所有 draw，再倒过来看它挂在哪个 marker 下。过滤器回答的是"现在剩下什么"，而不是"原本有什么"——这个边界不清，很容易把我们带偏。

下面两张图取自官方的过滤效果文档，正好对应这两个函数的实际样子。

6.5 一个真实案例：把 bind 找出来

官方给出了完整案例：想在 action 之外也看绑定调用，就加 Bind 作为 optional 词，出现 pipeline 和 vertex/index buffer 绑定；只想看 buffer 绑定，把 Bind 改成 (+Bind +Buffer)；再想让 marker 的 set 噪声消失，就按 action flags 排除掉 set marker[how_filter_events]。组合之下，"只留下我们想要的事件"这件事是完全可以调出来的——这也是过滤器设置窗口那个"保存/加载过滤器"按钮存在的意义。

把这个案例拆成一张三层推进的表，操作就非常具体了：

最后一行的"set marker"指的是那类只用来"设当前标记"、本身不产生绘制的调用。它们和绑定调用混在一起会稀释你的注意力，官方特意给了"按 action flags 排除"这个手段，就是要让你看清：过滤器的能力边界，足够把"噪音"和"信号"在树上切开。这也是"保存/加载过滤器"按钮存在的意义——你调好一套"排障配方"（比如"只要场景内大 draw 的绑定"），下次打开同一工程或同类问题直接复用，不用重新敲一遍[how_filter_events]。

七、Timeline Bar：站在整帧上方鸟瞰

7.1 时间轴上的另一张地图

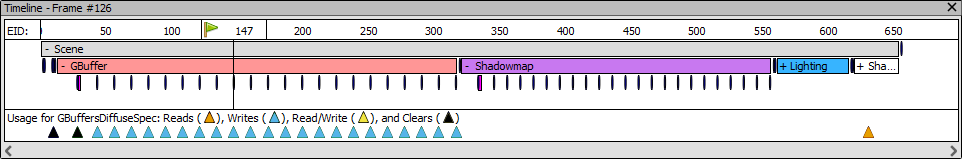

除了树状列表，还有一个 时间线栏（Timeline Bar），把帧在水平时间轴上展开，标记之间上下可展开，是"整帧鸟瞰"[timeline_bar]。它有两个明显用途：快速跳转到帧内差异很大的位置；以及（下文 7.2）展示资源依赖。

当前选中事件在时间线上显示为一个绿色 pip，配一条浅灰竖线指示当前位置——即使所在区段没展开也能看到；左键点击时间线上某一点就直接跳到该处事件[timeline_bar]。滚轮缩放、横向滚动条移动，和树视图互补。

把 Timeline 缩到最顶，你得到的是整帧的"骨相"：哪些位置 draw 密集、哪些位置一马平川、瓶颈大概卡在哪一段——都不用先展开树就能有个概貌。它的本地折叠也很有用：marker 区段在时间线上可以上下展开/收起，意味着你可以把"Scene Render 里到底有几根 draw 的长条"单独抖开，数一数这一 pass 的 draw 密度，比在树里一格一格点高效。下面这张图就是 Timeline 的典型样子，右边堆叠的一个个色块，正是被 marker 圈起来的若干区段，越靠上的区段包含的 duration 越长。

7.2 资源访问可视化：一张图看出一帧里纹理被谁用过

Timeline 另一个被低估的能力是资源访问可视化：只要纹理查看器或资源检查器里有选中资源，Timeline 就会把该资源在整帧中的使用摊铺上来。官方描述是：对当前纹理/资源，"usage 展示整个帧的读/写"，读会画成小三角形；"不用费力一格格搜，就能直接看一个纹理在帧里被谁用、用到哪"[timeline_bar]。

这对渲染目标尤其有用——一个 RT 被 clear 了、又被写入、又被读取，DAG 般的依赖关系一眼可见，而不用去翻树里每一处引用。

把读法再拆细一点，这张"条带图"看着密集但信息很有序：开头通常是一段"清除"（把它画成第一条写），随后是若干"写入它的 draw"（读/写三角各自对应它们的 EID），再往后是"读它的后处理"。你要做的三件事，照顺序来：

1. 找它的第一笔写——是谁把这张 RT 从"脏"变成"有内容"，这是依赖链的起点；
2. 找它的最后一次写——那是它的"成品态"被谁敲定，后面再读的都消费这一版；
3. 数读它的区间——如果一段明显的读密集区没有任何写穿插，却能正常显示，就说明资源在复用/缓存，读的是上一帧或更早的内容。

对资源竞争/重复使用类问题，这张图几乎是直给的：一旦你看到同一资源在帧内被读写的区间重叠，或写入方和读取方相隔很远，就值得怀疑是不是出现了跨 pass 的别名。这类"谁在什么时候碰了这张图"的诉求，正是 Timeline 相对树视图的最大优势——树按提交顺序排，Timeline 按依赖关系摊，二者互补才把一帧看全[timeline_bar]。

7.3 Pixel History 联动：回到具体 draw 的"红绿审判"

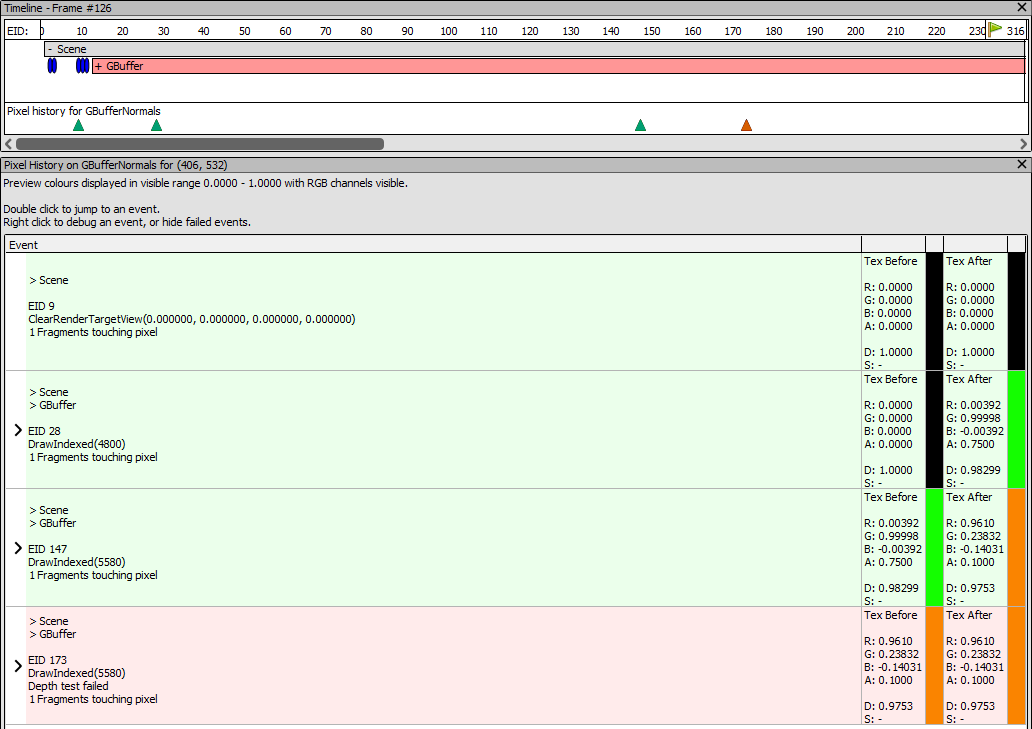

当 像素历史（Pixel History） 窗口聚焦时，Timeline 会在每个 EID 上显示该像素历史的判定结果：红色三角 = 被拒绝的像素，绿色三角 = 通过的像素[timeline_bar]。这是从"一个像素的视角"回溯到"具体哪些 draw 触碰了它"的通道——和 4.2 的逐 draw 隔离验证正好一正一反：向前看是"这条 draw 画了啥"，向后看是"这个像素被哪些 draw 画过"。

社区指南里有对应操作：对着某像素右键 → Pixel History，RenderDoc 会列出触碰该像素的每个 draw call[yoyonel-guide]。

完整走一遍这个"从像素回溯到 draw"的动作，分四步：先在纹理查看器里对某个可疑颜色区域右键，选 Pixel History；RenderDoc 随即列出触碰该像素的所有 draw，并按"谁先谁后"排好；每一行都会注明它是被遮挡、还是通过、还是被丢弃，以及分别是 depth / stencil / alpha 里的哪一种原因；最后把这些行的 EID 和在事件浏览器里对上的 EID 一对照，你就能把"这个像素为什么是这个颜色"翻译成"这条 draw 在这里把像素写成了这样"。这一连串动作里，真正让"像素→draw→EID"能闭环的，正是 EID 这个贯穿始终的稳定句柄——Pixel History 里每一笔登记的 EID，就是事件浏览器里你可以直达的那一行。

进到 Pixel History 明细之后，"红/绿"之外还要多读一层：被拒绝（rejected）有很多种死法。同样是红色三角，一条是 depth 测试没通过（被前面更近的像素挡了），一条是 stencil 没放行，一条是 alpha 混合后没贡献，背后的语义完全不同。你要判断"这个像素为什么不是预期的颜色"，得先分清到底是"这条 draw 根本没画上去"，还是"画了但被后来的覆盖了"。前者查 depth/stencil，后者查顺序。而 Timeline 上红绿三角按 EID 铺开，正好让你一眼看出"从哪条 draw 开始这个像素定了生死"——通常就是红色区间第一次变成绿色的那个转折点[timeline_bar]。

八、时长列与性能视角：从"画了什么"到"哪个最贵"

8.1 一点 timer，逐 action 的 GPU 时长就出来了

默认事件浏览器没有时长列；当你点 timer 按钮，RenderDoc 会跑一遍"给每个 action 计时"的过程，自动加上 duration（时长）列，随后即可按该列排序，一眼看到哪些 draw/dispatch 最贵[event_browser]。时间单位可以在设置里切换。

这正是本系列"性能剖析"题眼与事件浏览器交汇的地方：在 5,000 条命令里，性能问题往往不是"某一条画错了"，而是"某一条画太久了"。计时列让"最贵"从感叹变成可排序的数字。

这一列数字是怎么来的，值得多想一层。RenderDoc 的计时不是拿 CPU 秒表去近似，而是在提交给 GPU 的命令里插桩（instrument）一段"为每个 action 记录开始与结束时间戳"的机制，回放时把这几对时间戳相减，得到每个 draw/dispatch 在 GPU 上真正花掉的微秒数。理解了"它是回放时算出来的"，两个性质就顺理成章了：其一，这是帧内相对成本，不是绝对帧预算，因为回放机器的驱动、降频、后台负载都会影响绝对值，你应关注"哪条命令占了这个 draw 的大头"，而非把单条数字当标尺；其二，计时本身有开销，开启后 debug 层下每组 marker 都多记录一次，所以遇到"开了计时现象变了"时，要意识到是桩子让它变慢，而不是命令本身更慢。把这两条记在心里，才不至于把一张相对成本表误读成 CPU 侧的负载真相[event_browser]。

另一个常被踩的认知坑：贵 ≠ 一定是 GPU 光栅化慢。一次 draw 的 duration 里，可能大头是顶点爬取（vertex fetch）、可能是着色器的 ALU、也可能是它喂出去的带宽让后面整个 RT 都被动变贵。所以拿到"这条 draw 3.2ms"后，别急着改这条命令，先回到 4.2 的隔离再验一次——把这条 draw 单独回放，看它是不是真的单独就慢；如果是和其他命令拼在一起才慢，那瓶颈往往在"它产生了多大、多脏的中间资源"，而不在这条命令自己的计算量。时长列给的是候选，隔离回放给的是证词，两者配对才是这条"性能线"的完整读法。

注：duration 列是点击 timer 按钮后才动态生成的运行时数据，官方仓库没有针对性的静态示意截图。本文以官方行为声明 + 文字描述说明其用法，配官方 timer 按钮图标示意；你也可以在自己机器上打开任意 .rdc，点计时按钮亲手复现这一列。

8.2 装上"时间"的读法：看 pass 而不是逐条扫

kokkugames 的 UE 优化文章给了一个很好的性能读法：把事件浏览器当作帧的"脚本"，20ms 的帧逐条看哪个命令最长；重点盯 "Time" 列，看某个 pass（Base Pass / Shadow Depth）时长是否突然跳升，那就是排查切入点[kokkugames]。反过来，配合 6.4 的 $action(numIndices>1000)，你可以先把"大" draw 筛出来，再上计时列看"大"和"贵"是不是同一个。

把"大"和"贵"分开看，其实藏着性能分析最朴素的一句判断：大 draw（顶点多）不等于贵 draw（时间长）。一个 20 万顶点的静态地形，GPU 一次光栅化可能只花几十微秒；而一个顶点不多、但在 Fullscreen 上反复跑的后处理，反而可能吃掉大头。所以正确姿势是"双列对读"：

1. 点 timer 生成时长列，先按时长排序，抓出 TOP N 的贵命令；
2. 再用 $action(numIndices X) 按规模筛，看这些大 draw 的时长在不在 TOP 里；
3. 两者交集往往才值得优化，只大不贵说明 GPU 带宽没被它吃掉，只贵不大说明问题在光栅/ps 开销而不在顶点量。

时长单位的切换别看漏了：Settings 里能切微秒/毫秒，习惯用 ms 做预算时切过去，读数才直观[event_browser]。另外预告一句，本系列后面讲 Perfetto 时会再碰"时长"这个词——但那边的粒度是 CPU/GPU 帧与卡顿的宏观时钟，跟这里的逐 draw 微观计时正好一宏观一微观，配着看才能把"这帧卡在哪"钉死。

九、书签、查找与跳转：给帧里的关键位置贴上锚

9.1 书签：Ctrl-B 加入，Ctrl-1…0 跳转

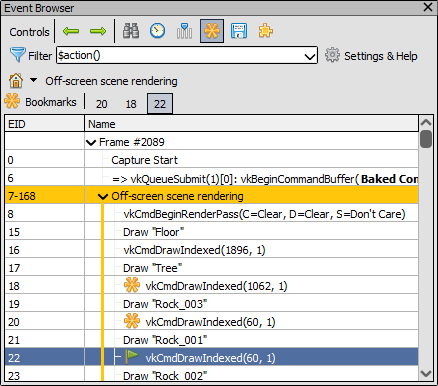

一份复杂的捕获里，你往往要反复回到若干关键 draw。事件浏览器提供书签：Ctrl-B 把当前事件加入书签，书签会以 EID 列表出现在窗口顶部工具栏，Ctrl-1 到 Ctrl-0 可跳到对应书签，且这些快捷键在应用任何位置都有效[event_browser]。等于给帧内的关键位置贴上了全局锚点。

书签和过滤器组合起来，能沉淀出一套很实用的"嫌疑集合"工作流：先用外部指标（时长列、pixel history）定位十几个可疑 draw，把它们逐条 Ctrl-B 收进书签栏；之后无论你在纹理查看器、Mesh Viewer 还是 Timeline 里，都能靠 Ctrl-1…0 在嫌疑点之间瞬移，反复来回对照，不必每次重新翻树。这个"把帧里的重点钉成一条书签清单"的动作，和 9.3 的复制连成一条链路后，就是一份可交给同事/未来的自己复现的调试笔记骨架。

还有一个容易被忽略的通配：书签是"跟随 EID 走"的，不是"记住那一时刻在屏幕上长什么样"。这意味着你切走了过滤器、折叠了区段、甚至把 action 显示档位从全参数切回默认，书签仍稳稳指向同一个事件；反过来，如果原本那个位置的 action 因为过滤条件变化而在列表里消失了，跳转也依然有效。这个"锚在 EID 上"的性质，和第 3 章讲的 EID 稳定性是一起出现的——正因为 EID 是回放引擎内稳定的地址，书签才能跨视图、跨栏位地反复直达。也正因如此，书签里那一串数字本身值得留意：Ctrl-B 之后你完全可以把书签条的 EID 顺手记进笔记，那串数字在下一份捕获、下一个问题里，很可能就是线索的开头[event_browser]。

9.2 查找：Ctrl-F，还能搜 EID

Ctrl-F 打开 find 工具，可输入部分文本，同时匹配 label 与 action 事件，回车即搜[event_browser]。更有用的是与 EID 结合：若想直达某事件，可以直接搜它的 EID——查找结果只显示匹配事件，不会因子串撞号把多余的行带进来[event_browser]。未展开区段会自动展开到命中事件可见；反复回车可在多个命中之间跳转，左右箭头在同批结果里前后切换。

9.3 复制：Ctrl-C 带走一整行

事件浏览器支持复制：选中条目后 Ctrl-C 拷入剪贴板，方便把某个 draw 的 EID 与参数名贴进笔记或 issue[event_browser]。

为什么这事值得专门占一格？因为别人（或几天后的你）拿到这条记录，能不能无障碍复现，取决于你存的是什么。Ctrl-C 带走的是"该事件此时的 label + 关键参数"，既包含 EID 这个稳定句柄，也包含名字。写 issue 时建议的格式是：事件浏览器里 Ctrl-C 一段 + 当前选中的资源名 + .rdc 里能定位它的上下文（比如所在 marker 名），三者缺一不可。光报"某帧颜色不对"，对方要自己翻几千条 draw；报"EID 9120 的 DrawIndexedInstanced(6,16) 画进 RT A 时颜色异常"，对方就能直奔现场。调试记录的价值，一半在"当时查到了什么"，另一半在"别人能否凭它复现"——而后者几乎全靠 EID + 名字 + 资源这三样撑起来。

十、结语：把"按钮清单"升级成"帧的结构化索引 + 逐 action 验证台"

走到这里，事件浏览器的全貌应该清楚了。它不只是"draw-call 列表"这么简单：

• 它是一份按时间次序、由 marker 织成树的函数调用清单（action 而非一律 draw）；
• EID 是它的锚点，只要知道计数口径，就能理解为何不连续、如何搜数字直达；
• 点选 = 把回放状态推进到某命令结束瞬时，配逐 draw 隔离成为"这到底画了什么"的验证台；
• 三档显示开关 + 过滤表达式，让它从几千条命令里筛出你关心的十几条；
• Timeline 与资源/Pixel History 联动，给资源依赖、像素归宿画了 DAG 般的图；
• 计时列让"哪个最贵"可排序。

一句话收束：事件浏览器 = 帧的结构化索引（怎么读）+ 逐 action 验证台（怎么验）。读，靠树、靠 EID、靠过滤；验，靠点选设状态、靠逐 draw 隔离。这块"前台"看懂了，下一站就是它背后真正存放资源的地方——Resource / Descriptor 检查（ep05），去看看一条 draw 到底喂给了 GPU 哪些纹理和缓冲。
