一帧是怎么被抓下来的：RenderDoc 抓帧机制解剖

站点链接：技术博客页 CSDN版文章链接： https://bbs.csdn.net/ 知乎专栏版文章链接： https://www.zhihu.com/people/suguang

一句话点题：会抓帧，先要知道抓帧这件事本身是怎么发生的

上一篇文章我们把「如何验证」立成了一张坐标系：RenderDocRenderDoc 官方文档 量 API 层的一帧，Perfetto 量系统层的整条路径。 你很可能已经在 RenderDoc 里按下过那个 Capture Frame 按钮，看到一帧落在 Event Browser 里，然后开始翻 draw call。但很少有人停下来问一句：这一帧，到底是怎么被抓下来的？

这个问题不是纯好奇。你按下的那个按钮，背后是一条从「前端 UI → 注入目标进程 → 拦截图形 API → 卡出帧边界 → 序列化命令与资源 → 写盘 → 回传前端」的完整链路。链路上任何一个环节的解释方式，都决定了你抓到的帧里 有没有、有多少你要的信息。举个最日常的例子：UE 插件里勾了 Reference all resources（引用所有资源）， capture 会显著变大，为什么？因为它改变了「抓帧窗口内快照哪些资源」这一环的规则。你不懂这条链，就只有背参 数；懂了，你就是调参数的人。

这篇要把这条链完整剖开。我们按事情发生的时间线走：先看 RenderDoc 前端是怎么进到你的进程里的（三种注入路 径），再看它进了进程之后靠什么拦截图形 API（Vulkan 用 implicit layer，D3D/GL 用 GetProcAddress hook，这两套 机制的底层逻辑完全不同），接着看它怎么用一帧的「起止标记」把「这一帧」从时间流里切出来，然后进到抓帧窗口 内部，看命令外发与资源快照各自在干什么，最后落到磁盘上，看 .rdc 里到底存了什么，又是怎么回到前端界面 的。

先给结论再展开，好让你带着地图走：RenderDoc 把「抓一帧」做成了一个记录器，而不是监视器。监视器随时间 追着看，而记录器在触发后，把这一帧里 CPU 发往图形驱动的每一条调用、以及这些调用引用的每一块内存，原原本 本地抄进一份日志；到帧边界就停笔，把这份日志连同资源二进制一起序列化成 capture。你后面在界面里做的所有 分析，都不是在分析你的应用，而是在分析这份抄下来的日志。这是理解本系列后续每一篇的钥匙。选择记录器而 非监视器，这套取舍本身，就是今天要讲的第一件事。

我们接下来分章拆这条链。你不需要记住每个函数名，但请你记住这条主线，它是后面每一节的马鞍：进进程 → 拦 API → 卡帧界 → 排命令 → 抄资源 → 写文件 → 回前端。七个动作，七个齿轮，咬合成一台能把「时间流」切成「一

这张七齿轮图就是本文全程的马鞍：后面每一章的篇幅，都在把其中一个齿轮拧开细讲。第一章讲"进进程"，第二、三章讲 "拦 API"与"卡帧界"，第四、五章讲"排命令/抄资源/写文件"，第六、七章讲"回前端"与"三方分工"。你只要随时能回到这张图上找到自己当 前站在哪个齿轮，就不会在这条链里迷路。要看清这台机器，分章走是对的，但先记住这条主线，细节才有挂靠的地方。

在正式开走之前，值得先把"为什么要把这条链讲这么透"的态度摆正，因为它决定了你会用什么样的眼睛看后续每一帧。很多人用 RenderDoc 的习惯是：抓一帧，点开 Event Browser 看 draw call，查某个 buffer，关掉，完事。这个过程把"抓帧"当成了一个黑盒—— 只要按钮可用，结果就可信。可一旦你把黑盒拆开，你就会发现每个环节都有一个"可能出错或者需要选择"的地方：注入路径选错了， 可能连最开始的资源都没被看见；图层没装上，可能一整帧什么都没记下来；帧界卡偏了，你以为的这一帧其实是两帧；快照范围没设好， 文件要么大到传不动、要么缺了关键资源。换句话说，工具的每一步，都在给你一个悄悄设定视野的机会。这篇文章想给你的，不是 "多会点按钮"，而是"在每次按下 Capture Frame 之前，先知道这一下到底发生了什么"。带着这张地图去抓帧，你读出来的数据才不是 被机制牵着走的盲区，而是你自己筛出来的证据。这条主线贯穿全篇，也是本系列从一开始就反复立住的判断顺序："先归因范围，再谈手段"。

一、三种注入路径：RenderDoc 前端怎么进到你的进程里

1.1 先分清「前端」与「被注入的库」不是同一个进程

讲注入前，先厘清一个最常见的混淆：RenderDoc 的前端（qrenderdoc）和真正干拦截活的那段代码不在同一个进 程里。qrenderdoc 是一个 Qt 写的前端程序，负责画界面、管工程、敲回放命令；而真正进到你的应用里去拦 API 的， 是另一段底层的库（RenderDoc 把抓帧与回放的核心放在 renderdoc/ 目录，driver 目录下按 API 分后端）。前端通过 一条通道（进程间通信 / 应用内 API 指针）把「开始抓帧」「抓完传回来」这样的命令发给那个已经驻在目标进程里的 库。你可以把前端想象成驾驶舱，把被注入的那份库想象成引擎舱；两者靠管线连通，但物理上是分开的。

这个分离是架构选择：前端要能随时抓、随时停、随时换目标进程，而引擎舱必须贴着图形 API 住。一旦它们分开， 前端挂掉不影响目标进程渲染，反之亦然。你现在看 RenderDoc 源码，第一眼会看到 qrenderdoc/ 和 renderdoc/ 两个 大目录：前者是驾驶舱，后者是引擎舱。别把这两个混为一谈，后面所有谈「抓帧机制」的内容，指的几乎全是后者。

把前端和引擎舱分开设计，是给后续所有机制铺路的前提：拦截必须贴 API 住，界面必须跟人走。这两半一旦被认成一体， 你对"哪些代码真正进到了目标进程里"的判断就会一直错下去。记住这条分界，后面每一章谈"被抓下来的记录在哪记的"， 答案都在引擎舱，前端只是那个看仪表盘的。

1.2 路径一：从 RenderDoc 前端启动应用（Launch Application）

最直接的方式是让 RenderDoc 替你启动目标。在 qrenderdoc 的 launcher 里填上可执行文件、工作目录、参数，点 Launch，RenderDoc 会用一种「带钩子的方式」把应用拉起来，让那份底层库在进程创建早期就进驻。这么做的好处是 时序干净：库比应用主逻辑更早驻留，应用第一次调用图形 API 之前，拦截就已经就位，不会有"前几帧漏抓"的 窗口。这也是为什么 UE 教程里让你用 UEEditor.exe 关联 RenderDoc 再启动Using RenderDoc with Unreal Engine——它要保证编辑器一起来的瞬间，钩子 就在。

之所以带钩子、且要"干净启动"，背后是抓帧可信度问题：如果你的应用在库还没驻留时就调了图形 API，那几帧 RenderDoc 根本看不见。所以 RenderDoc 主张从它的 launcher 进，把"前几帧漏抓"的窗口缝死。这个取舍在 UE 教程里体现得最明显， 官方反复教你用 RenderDoc 关联 UEEditor 启动，目的就是让钩子比编辑器主循环更早下楼。

1.3 路径二：注入一个已经在跑的应用（Inject into Process）

第二种路径反过来：应用已经跑起来了，你在前端选中它，点 Inject。RenderDoc 会想办法把那份底层库塞进一个已 经在运行、已经创建了图形上下文的进程里去。这条路的关键难点在于时序：进程已经越过 init 阶段，图形上下文可 能已经在用，此时库介入属于"中途上车"，抓出来的第一帧未必包含进程启动早期的资源状态。官方文档给这个动作的 命名是 Inject into Process，它解决的是"来不及从 launcher 进，又想就地抓"的场景。

两条注入路径放一起比较，才能看懂这个取舍：clean launch（干净启动）先进驻、时序完整，但必须从前端进；Inject （半路注入）可以抓已在跑的进程，但要接受资源状态可能不完整。什么时候用哪条，取决于你要抓的是"启动瞬间的 完整初始化"还是"稳定跑起来之后的一帧"。两种路径最终都通向同一个被注入的库，区别只在"库什么时候到"。

这张对照表把三个齿轮的一次完整比较摆上台面：不是谁更高级，而是谁更适合你要的场景。抓启动要 Launch、抓在跑的 进程要 Inject、要引擎自己挑帧就用应用内 API。时机、场景、代价三列一摆，选型就不是猜，而是查表。

最后把"中途进驻"这条线再讲透一点，因为它对应一种很常见的现实：你并不是总能重来一次启动。Inject 这一步，实质上是 在进程运行时由 RenderDoc 把一份准备就绪的库注入到它的地址空间，并设法让它与已经存在的图形上下文接上头。它带来的第一个 可见代价是时间窗：进程早期创建的那些纹理、缓冲、着色器，早已不在你手边，这个上下文里它们的"初始面目"往往是缺失的—— 这正是表格里"初始资源可能不全"六个字的全部含义。它带来的第二个、更隐蔽的代价是兼容性：有些应用会做完整性自检，或在 DLL 加载路径上设白名单，注入未必总能成功。所以成熟的抓帧工作流很少把 Inject 当默认首选，而更多把它当作"救急"手段：能 Launch 就 Launch，实在不行才 Inject，且抓完要记得对"哪些资源是缺失的"保持警惕。这个"能正就正、不能正再救"的次序， 也是本章三条路径真正的使用哲学。

1.4 路径三：应用内 API（renderdoc_app.h）自己触发

第三条路径最"内建"：不依托前端，而是让你的引擎自己决定何时抓帧。RenderDoc 提供一份单头的应用内 API， renderdoc_app.h，App 在运行时动态装载 RenderDoc 库、取出 RENDERDOC_API 的函数指针，然后想抓就自己调 RENDERDOC_StartFrameCapture() / RENDERDOC_EndFrameCapture()。它把抓帧的触发权从"人按按钮"改成"引擎按逻辑"。 华为的 Graphics Profiler 文档里就给过一个封装示例：InitRenderDoc → BeginCapture → EndCapture，三个函数包住了这条路Graphics Profiler 接口参考。

这条路的价值在于精确：引擎知道哪一帧值得抓。比如你在加载某个关卡时、切出某个特效时触发，是人的手速按 不出来的；配合前端热键（页面上常用 F12/PrintScreen）一起用，既能手动也能精确。应用内 API 也回答了上一节 UE 插件那个"按钮"的真身——UE 的 RenderDoc 插件本质上就是用应用内 API 包了一层界面。

三条路径各有各的时序与代价，放在同一张表里看最清楚：

这一章的三个齿轮都到位了：进进程的通路有三种，取决你要干净、要就地、还是要精确。它们最终把那份拦 API 的库 送进目标进程。接下来要回答的问题是：库进去了，它靠什么拦图形 API？

二、拦截层：Vulkan 用 Layer，D3D/GL 用 Hook，两套机制各半壁江山

2.1 一个图层，拦在你每次 API 调用和驱动之间

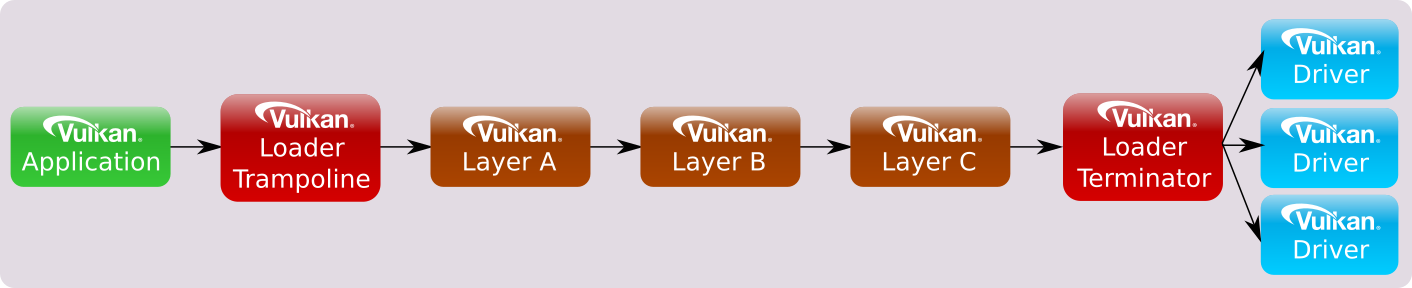

图形 API 的调用，通常不是直接落到驱动上，而是经过一个 loader（加载器）。Vulkan 的 loader 尤其典型：它在应用与 驱动之间维护一条由若干 layer（层） 组成的调用链。每个层都可以用跟 Vulkan API 签名完全一样的 C/C++ 函数去包 住真正的实现，在转发给下一层之前先做自己的事。官方对 layer 的定义很直白：layers 是可选组件，以共享库（shared library）形式被 loader 动态加载，能在函数从应用传到硬件的过程中拦截、评估、甚至修改 Vulkan 函数Vulkan Layers。

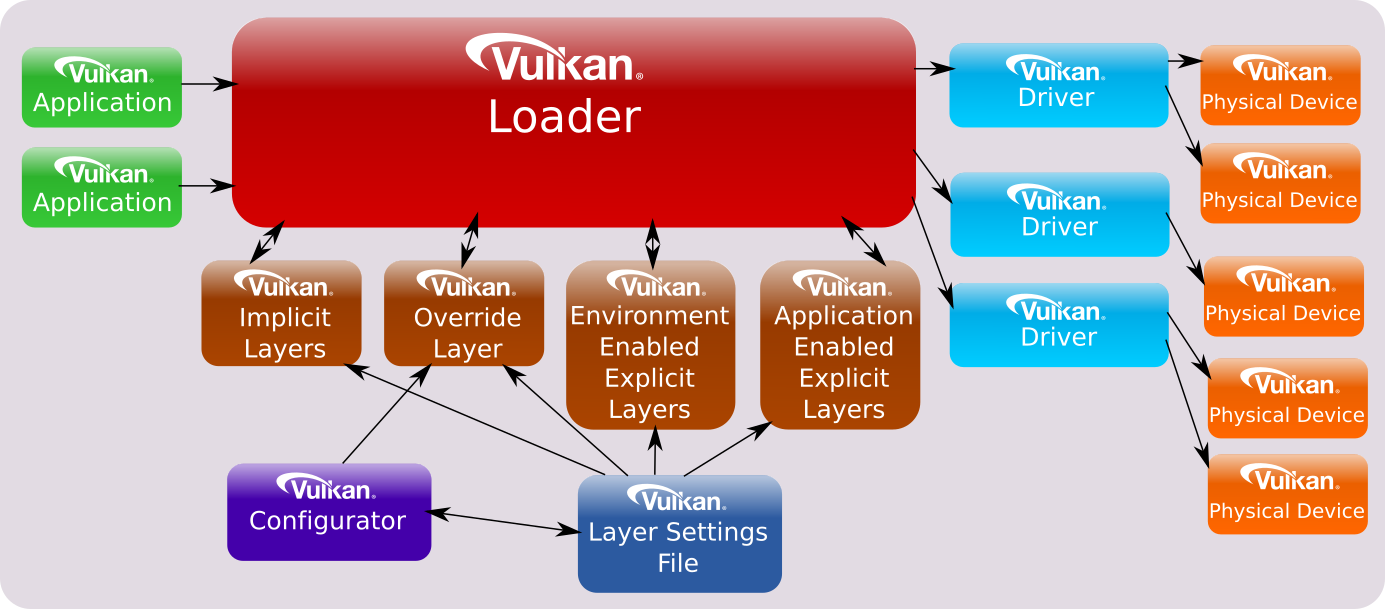

这一下把"拦截"的技术答案给了出来：RenderDoc 在 Vulkan 上就是一个 layer，完整名字叫 VK_LAYER_RENDERDOC_Capture。 应用每次调用 Vulkan 函数，都会先经过这层，RenderDoc 在这里记录，再往下传给驱动。对应用本身，它完全无感——它 只知道自己在调 Vulkan，不知道有人站在中间偷看。这就是"拦截"在 Vulkan 语境下的精确含义。

而 layer 要在链上站住脚，规范要求它必须拦截（以同名函数参与）至少 vkGetInstanceProcAddr 和 vkCreateInstance 两个函数，才能在 instance 调用链里接到指挥棒。也就是说，RenderDoc 在 Vulkan 上不是靠蛮力改驱动，而是遵守 loader-layers 规范、以合法 layer 身份接入调用链。这是它与 D3D/GL 那条路最本质的分野。

2.2 implicit layer 与 explicit layer：为什么"装上就能抓"

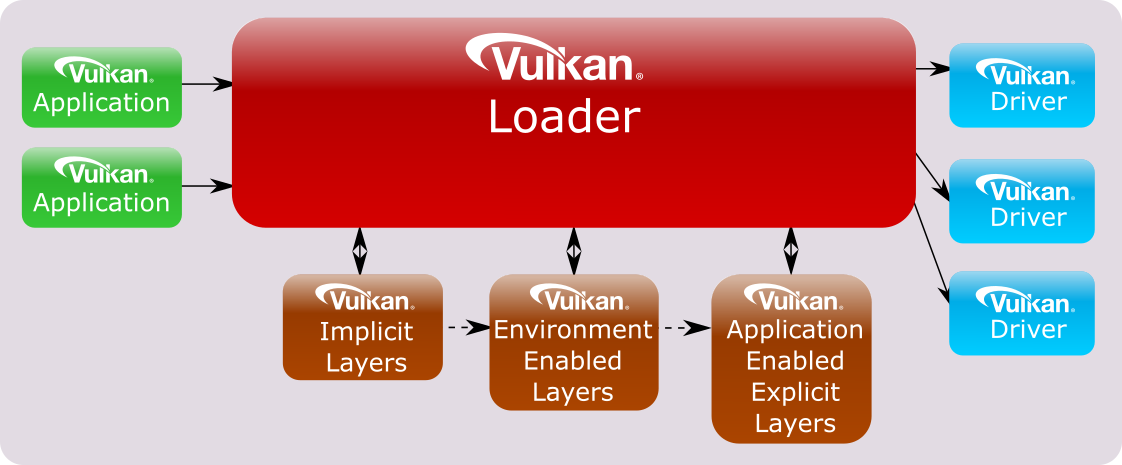

Vulkan 的 layer 还分两类：implicit layer（隐式层） 与 explicit layer（显式层）。显式层要应用自己声明启用才 生效；而隐式层只要注册在 loader 能找到的位置，就会被自动装载进每个应用的调用链。RenderDoc 走的是 implicit 路线，这正是"装上 RenderDoc 就能抓现有应用、不用改它们的代码"的原因。LunarG 的加载器接口文档明确给出装载规则：Vulkan loader 会从注册表/配置里读 implicit layer 的 JSON 清单（Windows 上是 HKEY_LOCAL_MACHINE\SOFTWARE\Khronos\Vulkan\ImplicitLayers，指向 RenderDoc 安装时注册的 renderdoc.json）。层清单用 JSON 描述层的获取方式（函数地址等），loader 据此把该层注入Loader Layer Interface。

把 implicit / explicit 这一刀剖开，和 2.1 节"规范参与"就接上了：Vulkan 给了两种进链方式，RenderDoc 挑的正是那种 "装了就生效、不用改应用"的。对应用开发者，这意味着你不用为调试改一行代码，即使它根本没写过"启用 RenderDoc"。

我们如果去查 Vulkan 加载时的日志，常常能看到这一行： Located json file "C:\Program Files\RenderDoc\renderdoc.json" from registry ... HKEY_LOCAL_MACHINE\SOFTWARE\Khronos\Vulkan\ImplicitLayers。 证明 RenderDoc 正是靠注册进 ImplicitLayers 清单，让每一个新建的 Vulkan 应用都自动背上这层。要注意的是，较新 的 loader 更推荐用 vkNegotiateLoaderLayerInterfaceVersion 协商接口，老的 layer 用被弃用的 vkGetInstanceProcAddr 标签也能被加载，RenderDoc 的相关日志里两种情况都能看到。

到这里，Vulkan 那半边的手法清楚了一半：它依赖 loader 的 layer 体系，以合规身份进链。这套方式干净、跨应用 复用、连系统的安卓 Game 模拟器都会在 Graphics Settings 里设 VK_LAYER_RENDERDOC_Capture 作为 backend 的抓帧层。 但对 D3D11、D3D12、OpenGL 这些不由 loader 管函数调度、由 OS 或驱动导出函数入口的 API，layer 体系并不存在。于 是 RenderDoc 换了一套招式。

2.3 D3D/GL 的半边：用 GetProcAddress / hook 直接包住导出函数

D3D 和 OpenGL 的函数不是通过 Vulkan 那种 loader-layer 链调度的，它们基本是驱动或运行时导出的普通 DLL 函数。 要拦它们，RenderDoc 采用更"传统"的注入手法：拦截应用对这些函数的解析入口。D3D 侧通常挂钩 D3D 运行时导出 函数的地址（典型做法是拦截应用通过系统的函数解析加载到的函数指针，换上自己的接管函数），OpenGL 侧则利用 wglGetProcAddress / GetProcAddress 这类"取函数地址"的入口，把返回给应用的函数指针替换成 RenderDoc 自己的 实现。这些接管函数签名与原始 API 一致，转发前做记录。这条"拦截入口 + 换成替身 + 转发前记录"的路径，在 COSMIC Learn 的 RenderDoc 教程里被演示成同一套通用机制在 Vulkan 侧的落法RenderDoc 与 Vulkan， 帮你把"接入点不同、做法相同"这件事再钉牢一次。

也就是说，D3D/GL 的拦截是地址级的函数替换，靠的是操作系统层面的 DLL 导出与 GetProcAddress 解析机制；而 Vulkan 的拦截是链式的 layer 参与，靠的是 loader 规范。一个是"把函数指针偷来换成我的"，一个是"作为合法层站 进调用链"。这两套机制的差异，直接决定了抓帧时记录的入口点、以及应对不同驱动时的稳定性都不同。

这张图就是把 2.1–2.3 收成一句话：Vulkan 站在调用链中间、合法地看；D3D/GL 站在函数入口上、把指针换成自己的。 两种手法最终都在"应用与驱动之间"安了个观察哨，但观察哨的安放方式不同，决定了它们在面对不同驱动时能/不能接管 的函数范围不同。这正是 RenderDoc 针对每类 API 单独写一个后端（driver 目录下 d3d11/d3d12/gl/vulkan/metal 各一份） 的结构原因。

┌──────────────────┬──────────────────────────────┬────────────────────────────┐
│ 拦截对象          │ 机制                          │ 记录入口                     │
├──────────────────┼──────────────────────────────┼────────────────────────────┤
│ Vulkan            │ implicit layer 进 loader 链   │ vkQueuePresentKHR 等显式调用 │
│ D3D11 / D3D12    │ 挂钩运行时导出函数地址          │ 命令列表提交 / present       │
│ OpenGL / GLES     │ wglGetProcAddress 替换指针    │ SwapBuffers 等帧界           │
└──────────────────┴──────────────────────────────┴────────────────────────────┘

把两套机制并排看，你会发现 RenderDoc 的高明之处在于不为抓帧统一改造 API——它尊重每个 API 自己的扩展点： Vulkan 有 layer 就用 layer，D3D/GL 没有 layer 就用函数兜截。这保证了广泛的 API 覆盖（Vulkan、D3D11、D3D12、 OpenGL 3.2+、GLES 2.0-3.2），这也是它敢自称"跨 API 单帧调试器"的底气。这一章的两个齿轮咬住了：该用 chain 的 用 chain，该用 hook 的用 hook，拦截层就位。下一个问题是这台机器最敏锐的齿轮：怎么把"这一帧"从时间流里切出来？

值得多说一句的是，即便都在"函数兜截"这一边，D3D11/D3D12 与 OpenGL 的具体抓手也不同。D3D 的堵点通常放在命令提交与 present 这两个"必经之路"上：D3D11 走 immediate context 逐个 draw 提交，D3D12 则把多条命令攒进 command list、统一交给 命令队列提交，RenderDoc 拦截的是提交与同步那几步，才能拿到稳定的帧切点。OpenGL/GLES 则是状态机的即时模式， SwapBuffers 是它当之无愧的帧界，于是表格里那行"SwapBuffers 等帧界"才对得上。理解这些差异，不是让你背每个 API 的 细节，而是让你抓住同一件事的两种变体：钩在哪，取决于这个 API 把"一帧的边界"藏在哪个可拦截的调用里。这为第三章 "怎么卡出一帧"做了事实铺垫——边界从来不是凭空造的，而是摆在每个 API 恰好拥有的那个交出画面的调用上。

三、帧边界：一帧从哪里开始，到哪里结束

3.1 一帧不是天然的，是"呈现动作"标的出来的

很多人条件反射地以为"一帧"是从场景渲染开始到结束，这其实是错觉。图形 API 里并没有一个"帧"这样的显式对象； 一个画面能被认作"可呈现的结果"，其标志是应用把结果交给系统去呈现（present）。Vulkan 里是 vkQueuePresentKHR， OpenGL 里是 SwapBuffers，D3D 里是 Present/提交给适配器。这些呈现动作，正是 RenderDoc 用来给"帧"划界的路标。

在设计上 RenderDoc 的逻辑是：发起抓帧后，等下一个呈现动作作为这一帧的起点，从这个时刻开始记录，一直到下一次 呈现动作作为终点，停笔。它假设应用是"一直按帧呈现"的，于是用相邻两个呈现动作卡出一个窗口，窗口里的所有调用 就构成"这一帧"。这也解释了为什么一个没在持续呈现（比如冻结不动）的应用，抓帧会表现异常——因为呈现路标不来， 帧边界卡不出来。

3.2 Vulkan 的帧界：vkQueuePresentKHR 一前一后

我们以 Vulkan 为例把时序精确化。用户或引擎触发 RENDERDOC_StartFrameCapture 后，RenderDoc 并不立即开始狂记， 而是先等下一个 vkQueuePresentKHR。从这个微秒起，它开始记录 CPU 发出的每一条 Vulkan 命令，以及这些命令引 用的每块内存的序列化快照。等到再一个 vkQueuePresentKHR 到来，它停笔，把这段记录连同快照打成 capture。用一个闭 合区间讲：帧起于 present #N，止于 present #N+1。

这个"present 卡帧"的切法有个重要推论，得点破它：RenderDoc 记录的不是"从某一场景到某场景"，而是"两个呈现之间的 全部调用"。如果你的应用在同一帧里往两个窗口各 present 一次，你可能抓到多段；反之如果一帧内没 present，就会 顺延到下一次。这也是为什么"抓一帧"这种说法在严格意义上是一种约定，而不是图形 API 里的天然单位。理解了这一点， 你才会明白为什么有些 capture 的边界和你直觉里的"一帧"对不齐。

这里值得把"为什么偏偏是 present 被当成路标"再多讲一层，因为它牵涉交换链（swapchain）这个载体。绝大多数图形应用不是 直接把画面画到屏幕上，而是画到内存里的一组交换链图像上：GPU 在后台缓冲里渲完这一帧，vkQueuePresentKHR / Present 把这张已完成的图像交给呈现队列去显示，同时把前台缓冲让出来给下一帧继续画。所以每一次 present 掉一张图像，本质上就是 "这一张完成了，开始下一张"的交接点——RenderDoc 恰恰利用这个"完成—交接"的瞬间做帧界的锚。理解了交换链的来回，你才能 解释一个看起来矛盾的现象：抓帧会改变应用本身的呈现行为。因为 RenderDoc 介入抓帧窗口时，往往需要冻结队列、追着同步 点走，抓帧的瞬间在 trace 里会额外多出一些同步与等待的开销，这在 profile 掉帧时务必心里有数——不是你的渲染变慢了，而是 抓帧这个动作本身插了一脚。顺序是先有交换链的"完成—交接"，后有 present 这个天然的切分点。

3.3 除了卡帧界，还有个"记录开关"的时序问题

光有帧界还不够，还要解决"触发后到底记不记"的问题。RenderDoc 的做法是：主动触发（StartFrameCapture/热键）是 异步的——它记下"下一帧要开始抓"，到下一个帧界才真正开笔。而应用内 API 拆出的 Begin/End 则允许更精确的 区间控制，可能在帧中任意点开关。这两者区别在于折返点：靠帧界切，最稳，但粒度是一帧；靠 Begin/End 切，粒度 可以是帧内的任意段，但要应用自己负责开合正确。

这就给了工程师一个实用判断：要抓"完整一帧"用帧界触发；想抓"某个 label 区间的调用"就得用应用内 Begin/End 把区间 圈出来。很多渲染调试场景（比如只看某个 pass）其实需要的是后者。这个细节在官方工作流里不容易直接看到，却是从 "机制"角度理解 RenderDoc 的钥匙：帧界是它默认的切法，区间开关是它给你的更细粒度工具。

两张"切法"并排，折返点的区别就一目了然：靠帧界切是"默认最稳"，靠 Begin/End 切是"更细但应用负责"。它不是替代关 系，而是你把"按帧"还是"按区间"的粒度选择。想查整帧性能用前者，想精确定位某个 pass 用后者——机制提供两个拧法， 你没理由只握着一个。

四、抓帧窗口内部：命令在排，资源在抄

4.1 两种并列的记录工作：命令流 与 资源快照

现在指针停进了帧窗口，处于"正在抓"的状态。台面上同时进行着两件并列的事，我们分开讲。第一件是命令流 （command stream）：应用每调用一次图形 API，RenderDoc 就把这条调用（函数名、参数、关联的句柄）追加进一份按顺序成型的记录。第二件是资源快照（resource snapshot）：命令引用的缓冲区、纹理、着色器二进制等，RenderDoc 要把 它们此刻的内容也抓下来，因为它们是要回放所必需的数据。一个是"这一帧做过什么"，一个是"这些动作需要的手上材料被抓下来没有"。两者合起来，才构成一份可以脱离原程序被重放的完整记录。

用前面"记录器 vs 监视器"的比喻：记录器的笔同时记"动作"和"道具"两本账。光记动作没有道具，回放时一拿内存发现被引用的纹理是空的，帧就会烂；光记道具不记动作，回放时不知道先后次序。所以这两件工作必须在窗口内并行做完。

这张双线图是第四章的骨架：上面那条线按调用顺序记命令，下面那条线按引用关系抄资源。两条线在窗口内同时走， 靠的统一时间轴对齐。你后面在 Event Browser 看到的事件、在 Texture viewer 里看到的纹理，都是这两条线各自沉淀下来 又被回放调用的结果。记住"双线并行 × 统一时间轴"，第四章后面两节不过是把这两条线各自展开。

4.2 命令流的排布：它像一份"操作时序表"

命令流这条线，本质是一份有序的调用列表。你之后在 Event Browser 里看到的那一条条 draw call、SetState、Copy， 源头就是这份列表。RenderDoc 在抓帧时把每个调用连同它对流程的控制（构建命令缓冲、提交、同步）按真实顺序记下， 因为回放必须严格按序。这里有个工程上的讲究：并非所有调用都会被记录成独立事件，一些纯状态查询、或带标记的 debug 调用（VK_EXT_debug_utils 打的名字/区域VK_EXT_debug_utils，往往会作为标注而非独立可重放事件处理。这正是为什么抓帧后的 Event Browser 既有完整的 draw 序列，又有那些只起"标记"作用的节点。

这一环要传递的信息是：你在界面里看到的"帧内结构"，是这份命令流在回放时的投影。理解的顺序是"先有命令流，后有 Event Browser 视图"，而不是相反。这也是本系列把"抓帧机制"放在"事件分析"之前的原因。

4.3 资源快照的可选项：为什么 Reference all resources 会让 capture 变大

现在讲资源快照里最能影响配额的开关。默认情况下，RenderDoc 只快照这一帧真正用到的资源；但 UE 插件给了两个 高级开关：Reference all resources（引用所有资源） 会把帧内没用到的渲染资源也指进 capture，Save all initial states（保存所有初始状态） 会保存所有资源初始时刻的状态。官方文档明确提示：开这两项会显著增大 capture 大小RenderDoc 官方文档。

为什么增大会这么明显？因为默认的"按需快照"是懒抄——用过才抄，没用的不去动它；而这两个开关把快照范围扩到"可能 相关的一切"，等于把一个场景里所有候选纹理、缓冲都先抄一遍。对调试"资源没被正确使用"类的问题，这种做法有用：它 让你能检查一个资源当初长什么样、以及它经过哪些状态变化；但对抓速度而言，它是拖累。要快，别开；要查资源血缘， 才开。这句话是这一节的结论，也是你在 UE/引擎里配置抓帧时最该带走的一个判断准则。

回到开头那个"为什么 capture 变大了"的问题：现在答案不是一句"资源多"，而是快照策略从懒抄切到了全抄。这背后是 一块非常本质的权衡——抓得越全，回放越稳，但文件越大、抓得越慢。RenderDoc 让你自己选，正是因为不同调试目标在 这条权衡上站的边不同。不少可视化教程把这条机制链概括成 intercept → record → serialize 三步走，Vulkan 版与 D3D12 版 在拦截入口上各有侧重（Vulkan 走 layer 链、D3D12 走运行时导出函数地址RenderDoc 与 D3D12）， 但骨架一致：先拦下来、再记成有序流、最后序列化落盘。你在本节能拿走的，正是这条链里"record 要抄哪些资源"这一步的 判断权——默认建议在"够用"与"够全"之间取你能承担的最小闭包。到此，"排命令"与"抄资源"两本账都理清了，窗口内的记录工作做完，下一步是把这份记录落盘—— 要回答 .rdc 里到底是什么。

五、数据落地：.rdc 文件里到底装着什么

5.1 一份 capture 文件 = 命令日志 + 资源二进制 + 元信息

当帧边界到达、RenderDoc 收笔，它要把窗口内攒的记录序列化成一个 capture 文件（默认后缀 .rdc）。这份文件不是纯 文本，也不是单一数据库，而是分层打包：最核心的是刚才记录的「命令调用日志」，它让回放器知道这一帧按什么顺序调 了什么；其次是「资源二进制」，即被快照下来的顶点数据、纹理内存、着色器编译产物，它们让回放器在命令执行到取数据的 位置时真的有数据可用；再加上「元信息」，比如当时使用的 API、Driver 版本、抓帧时的环境参数。三者叠在一起，才是那个 能让你在另一台机器上、甚至跨平台重放同一帧的 .rdc。

用一句话概括它的性质：.rdc 是"这一帧连同它的所有材料"的完整副本，而不是指向原进程的针。这正是它能脱离原程序回 放的根因——它不依赖你在不在跑那个应用，只要命令日志和资源都在，回放本身就有据可依。这也呼应了绪论里"记录器而非监 视器"那句话，文件就是证据的实体化。

还有一层值得单独记下：这份"副本"在快照粒度上并不是铁板一块，RenderDoc 会把资源按 "contents" 与 "initial state" 两套 语义分开存。前者是资源在某次命令执行时那一刻的内容——也就是你切到某一 draw、在 Texture viewer 里看到的那张图； 后者是资源创建之初的底稿，往往是一块全零/初始填充的内存。为什么要分？因为回放时命令流要的是"每一步执行时最新的 contents"，而诊断资源血缘时你要的是"这张贴图最初长什么样"。两者数据量不同、用途不同，快照策略也因此有差异：按需抓 contents 轻量，而额外留一份 initial state 就是 5.2 节说的"变重"的又一块来源。所以你在勾选抓帧选项时，"是不是要保底稿" 这个决定，直接影响 .rdc 里资源的份量，也直接决定了回放时能不能前滚回看——这在排查"资源是被哪个 pass 改坏的"这类问题 时是决定性的。

5.2 为什么有的 .rdc 特别大：命令量与资源量的叠加效应

现在能把所有"文件大不大"的因素攒齐了。capture 大小主要由两块决定：命令日志的长度（事件越多越大）与资源体积 （快照的纹理/缓冲越多越大）。前者随画面复杂度线性增长，后者更多取决于你开了多少资源快照开关——一个 4K 的 PBR 纹理按原始格式快照，动辄几十 MB。上一节讲的 Reference all resources 之所以显著增大文件，正是因为它在资源体积这一 块全面放量。把"命令多 + 资源多 + 快照全"三根旋钮一拧，一个几十上百 MB 的 .rdc 就出来了，这在复杂场景里并不稀罕。

这对实际工作有个直接提醒：别把 .rdc 当成可随手转发的"截图"。它是一份完整的取证现场，体积由场景复杂度与快照策 略共同决定。想控制体积，要么缩小快照范围（少开全量开关），要么在抓帧前先想清楚你到底需要哪些资源被抄下来。这又回 到第四章那句"抓得越全越稳但越大，看你站在哪边"。

把大小拆成两轴，是为了纠正一个常见误判：有人以为 capture 变大纯粹是因为"场景太复杂"。实际上命令量大通常还好， 真正让文件膨胀得不可控的往往是资源体积这一轴被人为开满。下次遇到几百 MB 的 .rdc，先问自己是不是把全量快照开关 打开了，而不是一上来就归咎画面复杂度。这两轴的标本一眼就能看出该拧哪颗螺丝。

5.3 从写盘到回放器的另一条岔路：远程抓帧的"不回本机也能分析"

这里还埋着一个大部分教程不讲的岔路。今天我们讲的写盘，默认是目标进程的 captured 库写完盘、再由前端读回本机。 但 RenderDoc 还支持远程抓帧（remote server）：目标跑在设备（或另一台机器）上，前端在本地，捕获可以发生在远端， capture 先落在远端或直接由远端 Server 传回本地前端，由本地前端发起回放。VIVE/UnityXR 的流程就是典型：PC 前端连上设备，设备上自动拉起 RenderDoc remote server，等待 server ready，再在设备 App 上抓帧VIVE RenderDoc。Android 的 rdc-cli 也是同一形态rdc-cli： 在设备上开 Server，capture 存下 frame.rdc，再在设备 GPU 上 remote replay。

这一岔路的意义在于：抓帧地点与回放地点可以解耦。资源受限的设备抓不了大帧，可以传回性能更强的本机回放；反过来， 某些只在该设备上才复现的问题，则适合在设备上就地 remote replay。理解"抓在 A、回放在 B"是可能的，比死记"抓完必回写 本机"要正确得多。到这里，数据落地的两种去向（本机写盘 / 远端回传）都清楚了，链条的最后一环是：这份文件怎么重新变成 你在前端界面里看到的那些图、那些事件？

六、回传前端：capture 是怎么重新变成界面上那些事件的

6.1 从文件到界面，靠的不是"读文件"，而是"回放引擎再走一遍"

很多人会误以为前端界面是"解析 .rdc 文件画出来的"。这不对。RenderDoc 前端的做法更彻底：它用一个回放引擎（Replay driver）把 capture 里的帧再执行一遍，界面上显示的每个 draw、每张纹理、每条状态，都是回放过程中实时拿到的结果。被抓 下来的命令日志是"剧本"，资源二进制是"道具/演员"，回放驱动把剧本按序跑起来，前端把"跑出来的每一幕"渲染给你看。这正 是为什么前面我们反复说"你在界面里看到的，是命令流在回放时的投影"。

这也解释了第二章那个 RGP（Radeon GPU Profiler）互操作里让你设 Replay optimisation level = Fastest 的说法RenderDoc 与 RGP 互操作：回放驱动 有"完整重放"和"最速重放"等优化档位，档位不同，跑出来的事件数量、细节都可能不同。换句话说回放不是一成不变的"照读"， 而是有取舍的"再执行"。理解回放驱动这一步，是"抓帧机制"能讲完的临门一脚：抓（写命令日志+资源）是真，回放（把日志跑回 来出界面）也是真，二者由 .rdc 这座桥连起来。

6.2 前端交互：Event Browser、Texture、Pipeline State 都是"回放的产物"

到这一步，就能把你在前端看到的那些面板统一归位了。Event Browser（事件浏览器） 是回放跑完命令日志后的 draw/event 序列；Texture viewer 显示的是回放执行到某步时某一资源的内容；Pipeline State 是回放设置到某一步时的管线状态快照。 它们没有一个是"从 .rdc 里读出来的静态字段"，全是回放过程中按需计算的结果。

所以当你点一个 draw、再点一个纹理，前端不是去查表，而是让回放驱动跑到那一步、把那一刻的状态交给你。理解这一点， 你对 RenderDoc 的信任才会是结构性的，而不是盲信某个界面按钮。

所以我们可以给整条链收一个嘴：RenderDoc 的抓帧机制，本质是"录剧本 + 抄道具 → 存成 .rdc → 用回放引擎把剧本重演一遍 → 把每一幕的产物呈现出来"。抓得全不全，决定剧本和道具全不全；回放得准不准，决定你看到的每一幕可真不可信。把两半合 起来，才是完整的"单帧调试"。

七、三方分工：命令记在哪、回放谁来做

讲完"界面是回放产物"，还有一个工程层的细节，是让这套机制的"骨架感"完整的最后一块：这条链上的三件事，分别落在谁的手里。不论前后端怎么协作，命令日志的记录发生在被注入的那份库里（即抓帧时驻在目标进程的拦截层），而回放执行发生在回放驱动里（可以是本机的驱动，也可以是远端设备的驱动），前端只做调度与展示。这三方通过 RenderDoc 自己的接口（应用内 API 指针、进程间通信、远程 Server 协议）连在一起。你在第三章看到的 "两套拦截机制"，到回放时同样有两套对应实现，只是角色从"录"换成了"放"。Frontend 与回放后端分离的架构，让"本地抓、远端放" 或"远端抓、本地放"都能成立——这正好呼应了第五章的远程形态。

把三方画在一张图上，"本地抓远端放 / 远端抓本地放"为什么都成立就清楚了：因为录与放是独立组件，前端只做调度，任 一两端都可异地。这也又一次解释了为什么第一章要先分清前端与引擎舱——没有这层分离，后面的所有"异地抓放"都无从谈起。

到这里，从"进进程"到"拦 API"到"卡帧界"到"排命令抄资源"到"落盘"到"回放上界面"，七个齿轮全部咬合完：一台能把时间流切成 一帧、再把这帧装进文件、再从文件里重放出来的机器，我们等于从头到尾拆看了一遍。

这台机器的三个腔室值得单独记一笔，它们是后文所有分析理解的前提：录的那腔是驻在目标进程里的注入库，它决定"记了什么"； 放的那腔是回放驱动，它决定"你看到什么"；指挥的那腔是前端，它只负责调度和展示，不决定证据本身。在这里你可以问自己一个 判断题：如果你把 capture 从 A 机器拷到 B 机器回放，画面会有差异吗？答案是"不见得完全一致"——因为回放驱动不同、优化档位不同， 跑出来的事件数都可能不同。这正是第六章那句"回放是有取舍的再执行"在跨机场景下的具体含义。理解到这一层，你才不会把"某个界面 上的某个数"当成不可动摇的金科玉律，而是会去关心它"是在哪台机器、哪个档位跑出来的"。

这三腔的分工，也顺便解释了本系列为什么要把"抓帧机制"这一篇单独讲完，才敢进入后续的事件分析。因为"抓"这半程决定的是证据的 可得性：哪些调用可见、哪些资源在场、文件里到底存了什么；而"放"这半程决定的是证据的可读性：怎么把日志重跑成你能看的 draw、纹理与状态。前者不立住，后者再熟练也只是在黑盒里使唤按钮。这篇把"可得性"彻底讲透，正是为了让下一篇进入"可读性"时， 你已经知道手边的每一份证据是在哪个环节、按什么规则被记录下来的。

八、实践建议与总结

8.1 一张决策表：不同场景该走哪条抓帧路线

把这一路的关键判断收敛成一张可带走的决策表，方便你下次直接对号入座：

这张表不是给"背参数"，而是给"选齿轮"：你每次抓帧前，先想清楚你站在这条权衡的哪一边（要完整还是要轻量、要前端进还 是要应用内进），再据此决定路径。这正是本系列绪论反复强调的"先归因范围，再谈手段"在抓帧这一环的具体化。

把决策收敛成树，是为了让你"对着目标走，不是对着按钮走"。主干只有两问：一要什么粒度的帧、二在哪种环境跑，分支 就落到第一章的路径选择和第四章的快照开关上。这张树图也是本系列"先归因范围，再谈手段"最微缩的写法：先定目标， 再挑武器。

到今天，RenderDoc 已经不只是那个"点一下抓帧"的桌面工具，它的前端是开源的（GitHub 仓库以 MIT 协议发布RenderDoc 仓库），周边也长出了各种把同一套机制包装进不同入口的工具：有人把它做进 VS Code，让 renderdoc_captureFrame 命令直接对本地或远程调试会话抓帧并载入检查器RenderDoc for VS Code；有人用命令行脚本在无界面环境里批量触发 capture（Android 设备上尤其常见）。当你真正需要把"抓帧"从一条手工操作变成流水线的一环时，这套开源的、可被编程操纵的机制，就是你全部想象力的底座。回到本节的决策表：表格帮你选的是"这一帧从哪里进、抓多全"，而这些生态工具帮你解决的是"这个动作怎么自动化、怎么放进更大的工程流程"。二者一横一纵，拼起来才是一个能落地的抓帧体系。

8.2 三个容易被忽略、但值得记住的坑

顺着这一路的机制，还有三个从"机制"推导出来的实操提醒，它们是很多人踩过的坑，也是读完机制后才看得见的：

第一，抓帧是对"呈现"做的切帧，不是对"场景"做的。 如果应用某一阵没持续呈现（卡住、在等 vsync），帧边界就卡不严， 你抓到的不是你以为的那一帧。这时先确认应用在稳定地 present，再谈抓帧质量。

第二，.rdc 是取证现场不是截图。 别指望随手传个几十上百 MB 的 .rdc 当"我截了一帧给你看"——它体积由命令量与资源量 共同决定，先想清快照范围再抓，既快又小。

第三，界面看到的一切都是"回放的产物"，不是"文件的静态内容"。 回放档位不同、事件可能不同（如 RGP 让你设 Fastest）， 所以别对某个界面细节做绝对化解读，先问"回放在哪个档位跑的"。

把三个坑放进一张图，是为了让它们"看起来像一个整体"而非三条孤立口诀：第一坑来自第三章（帧界=呈现切分）、第二坑来自 第五章（.rdc=现场副本）、第三坑来自第六章（界面=回放产物）。三条坑根本上是同一个错误的三种变体——把抓帧当作"监视器 截图"。想通这一点，你就不会再去记这三条，因为你已经能自己推出来。

这三条没有一条是"背概念"，全是"看懂机制后自然长出来的判断"。这也是本系列安排"机制篇"而非一上来就教你点按钮的原因： 按钮会点，不等于懂机制；懂了机制，按钮才有依托。

8.3 结语：看懂这台切帧的机器，下一站是让被切出来的帧"可回放又可分析"

这一篇我们把 RenderDoc 抓帧的前半程走完了：从三种注入路径进到目标进程，用 layer/hook 拦下图形 API，靠 present 卡出帧 边界，在窗口内并行排命令与抄资源，序列化成 .rdc，再由回放引擎重跑一遍把每一幕呈现在前端。你手上现在多了一张"这台机 器怎么转"的地图，也多了三个从这里推导出来的实操抓手。

但抓下来只是开始。帧被切出来之后，怎么在回放里逐 draw 重放、怎么看纹理与管线状态、怎么对一帧做性能标注与归因， 那是这套坐标系里更靠近"分析"的另一半，也正是本系列接下来要一层层剥的东西。这一篇把"抓"的机制立住，下一篇我们走进 "放"的世界，看那份被切下来的 .rdc 如何被回放引擎重新犁一遍，从中榨出你能信的证据。到那时，你手上的这张坐标系才真正 从"会抓"完成为"会看"。

再回到绪论那个问题：一帧是怎么被抓下来的？ 现在的答案已经不是一句"点了下按钮"，而是一条从「进进程 → 拦 API → 卡帧界 → 排命令 → 抄资源 → 写文件 → 回放上界面」的完整链路。看懂这条链，你就从"会用 RenderDoc"进阶到"看得懂 RenderDoc 在干什么"——而看得懂工具正在干什么，正是本系列自始至终想给你的那根拐杖。
