同步与资源生命周期：为什么「看起来没画出来」

核心问题：前面九期我们把 GPU 的硬件环节一个个拆完了——命令提交、显存、着色核、纹理、装配裁剪、光栅化、深度、像素后端、几何、计算着色器。可很多第一次写完一帧的人都会撞上同一个怪现象：命令明明提交了、API 也没报错，屏幕上却"看起来没画出来"。这不是渲染错了，而是同步与资源生命周期的问题——CPU 和 GPU 之间隔着一个巨大的异步鸿沟，而资源从"被上一个用途用"切到"被下一个用途用"，中间那道转换没有被正确声明。本篇把「规范怎么写」和「硬件实际怎么做」分开讲：fence、semaphore、barrier、event 这些同步对象只是正确性规则的"遥控器"，硬件真正执行的是 cache flush、pipeline drain、fence register 写标记、跨队列一致性切换。全篇收在"跨命令、跨队列、CPU-GPU 的同步全图，是理解 2011 之后一切异步机制的地基"这句交棒给 ep12 的预告上。

本文由@溯光 出品，转载请注明出处。本文同步发布于公众号与个人博客：技术博客页。

一句话点题：visible-after-submit 是一个错觉（set-context）

先来把最磨人的那个困惑摆上台面："我把 Draw 提交了，API 返回了，为什么下一帧还是空的？"

答案不在哪一次绘制本身，而在两个字——异步（asynchronous）。你 vkQueueSubmit / ID3D12CommandQueue::ExecuteCommandLists 调用返回的那一刻，命令并没有执行完，甚至可能压根还没开始执行。它只是被推进了 GPU 那条深不见底的命令队列里，GPU 在后面按自己的节奏慢慢消化。API 返回只保证"提交这件事成功了"，绝不保证"画出来了"。

这个"提交 ≠ 执行 ≠ 可见"的落差，正是本系列硬件实现层最后一篇的地盘。前面十期我们把一个个硬件单元的内部读透了，而同步讲的是这些单元之间的边界——谁在写、谁在读、什么时候数据才算"真正就绪可以被消费"，以及硬件在边界上到底做了什么物理动作。

本篇不涉及什么、为什么： - 不重复 ep10 已经讲透的 CS 工作项内部那一层屏障（__syncthreads / 工作组屏障）——那是"一群线程一起重聚"，范围到 block 为止。 - 不展开 mesh shader 与 work graphs 的完整实现——那是 ep12"2011 之后"的内容，本篇只做方向性交棒。 - 不重复应用层用同步 API 写一帧 demo 的具体接线——本篇关心的是"每个同步对象在硬件上到底买了什么"。

本系列属硬件机制文，凡涉及精确耗时一律不虚构：公开资料没有统一的"同步要花多少 ns"数字，正文对任何量级都显式标注"推测 / 需实测"，并给出可核对的观察方法（RGP 的 barrier duration / drain time）。

全系列知识地图：整个系列分四段在走——上游（ep01–04）命令排队、显存寻址、着色核调度、纹理采样；装配（ep05–08）图元装配裁剪、光栅化、Z 与 early-Z、像素后端；从几何到计算（ep09–10）几何着色器与计算着色器；收束与未来（ep11–12，本篇所在）同步与资源生命周期，以及 2011 之后哪些机制变了。本篇站在第四段的开头：ep10 的 CS 工作项内屏障刚划出"到 block 为止"的边界，本篇把这个边界一路推到命令、队列、CPU-GPU 的全程。

出处参考：Fabian Giesen《A trip through the Graphics Pipeline 2011》（CC0）——硬件管线异步结构的背景。

读法提示：这一篇我们把"画一帧"的视角暂时放一放，换成"排队、可见、资源身份"的思维。核心混乱来自三个经常被混为一谈的问题：

• 提交问题（CPU 把命令递给 GPU，什么时候算递到？）→ fence
• 可见性问题（GPU 的哪个阶段写的数据，能被哪个阶段读？）→ barrier / memory dependency
• 生命周期问题（同一块资源当 UAV 写完，当顶点缓冲读，中间那道"身份切换"谁管？）→ layout transition / resource state

我们逐个把它们的硬件账摊开，最后用"误用代码段 + 修复"收拢，再用 RGP 这类可观察工具回答"同步到底花多少钱"。

为什么这一篇是硬件实现层的收官：前面十期讲的是"某个单元内部怎么工作"，这一期讲的是"这些单元之间怎么交接"。两者的难度不同——单元内部的机制有明确边界（读寄存器、看流水线图就能对上），而交接的边界是协议性的：它由 API 规范、驱动实现和硬件行为三方共同定义，任何一方偷懒，现象就变成"偶发花屏"。所以本篇不追求给你一张"同步开销表"，而是给你一套能自己下判断的框架：先分清 when 与 where，再按范围与对象选同步手段，最后用工具量一次。

一、为什么「提交了却看不到」：CPU 与 GPU 是两台松耦合的机器（explain-structure）

先说结论：CPU 和 GPU 之间没有"同时处于同一时刻"的握手。 它们共享显存和命令打包的内存，但执行节奏完全独立——CPU 以微秒级时钟跑指令，GPU 以毫秒级的批次处理一大包工作，中间隔着一根带宽极高、延迟也极高的总线（PCIe / 内部互连）。

1.1 命令队列：CPU 只做"推进指针"这一件事

CPU 侧提交命令的物理动作，比你想象的要小得多。当应用调用提交 API 时，驱动干的事大致是：

1. 把命令打包成 GPU 能懂的二进制描述（铁引擎说得上话的 command buffer / command list）；
2. 把它挂到某条命令队列（queue）上，写一批登记信息——起始地址、结束地址、涉及的资源；
3. 写一个门铃（doorbell / kick）寄存器，告诉 GPU"有活干了"。

关键在于第 3 步之后 CPU 就返回了。从提交到 GPU 真正跑到你那条命令，中间隔着：前面排队的命令、驱动批处理策略、GPU 的调度延迟。所以"API 返回"只是"命令进入队列"的信号，不是"执行完成"的更不是"画面可见"的信号。

1.2 没有 fence，你怎么知道画完了？

既然提交是异步的，自然就有一个问题：CPU 什么时候才能安全地读 GPU 写出来的结果？ 回答它需要一个"完成信号"——GPU 执行到某个点，写一个 CPU 能查的标志。这个标志在 Vulkan / D3D12 里叫 fence（围栏）。

fence 的操作模型非常简单，两个动作：

• signal（发信号）：GPU 跑完某批命令后，把一个整数寄存器写成某个值；
• wait（等待）：CPU 侧调 vkWaitForFences / ID3D12Fence::SetEventOnCompletion，查到那个值到了就解除阻塞。

fence 的本质是一个跨 CPU 与 GPU 的单向完成信号。它不关心数据在哪、被谁读写，它只回答一个问题："GPU 有没有跑到某个时间点？" 你要读 GPU 写的 buffer，正确的姿势是"先 fence.wait，再读 buffer"——fence 是 CPU 与 GPU 之间唯一合法的"对齐点"。

等待的"姿势"也值得说清，因为这一层直接决定 CPU 那侧的代价：最省事的是自旋（循环调一次非阻塞查询），延迟最低但会白烧一个核；稍好的是阻塞等待（带超时的 wait，把线程挂起，由驱动在 GPU 写寄存器时唤醒）；最省 CPU 的是回调 / 事件通知（把后续动作挂在完成事件上，主线程根本不进等待）。三者的选择权在应用侧，与 GPU 无关——但选择会显著影响"CPU 到底被同步拖住多少"，这也是第 7 章量化时容易被忽略的一块。

最容易踩的坑：把返回的 API 当成"画完了"。驱动可以提前返回、命令可以延迟执行，只有 fence wait 成功才代表 GPU 真的推进到了那个点。任何"直接读刚写完的 buffer"的做法，在驱动的运气好时能跑，但迟早会在某台机器、某次驱动更新后变成闪烁、花屏、甚至是安全洞。

1.3 CPU-GPU 记忆一致性：谁把 cache 里的东西倒出去？

这里还有一层比"执行顺序"更隐蔽的东西：数据可见性。fence 保证"GPU 执行到了某点"，但 CPU 看到的数据是它自己 cache 里的，GPU 看到的数据是显存里的——如果 GPU 写的是显存、而 CPU 读的是它 L2 cache 里同一块物理地址的旧副本，那即使 fence wait 成功了，你也读到脏数据。

现代桌面 GPU 依赖显存一致性协议（coherent 总线）来让 CPU mmap 的 buffer 读写可见，但"可见"的范围由驱动声明的资源用途决定。一致性协议的世界里有个经典对照图景：同一地址在 CPU cache 与 GPU cache 里各放一份副本，谁改写了都不知道对方——必须靠一套协议去裁决、去刷新。桌面 PCIe 场景下，CPU 映射的可写 buffer 通常是"写传递"（write-through）或配一个主动刷新的命令来实现可见；但对真正被 GPU 大量写、又要被 GPU 另一阶段读的纹理/缓冲，靠总线 snoop 是撑不住的，必须走显式的 resource barrier。

于是这把我们引向本章下一节、也是整个同步体系的核心概念：数据不是自动就位的，谁写的、谁读、在哪一步之间切用途，都要显式声明，硬件才知道该不该刷 cache、要不要停流水线。 硬件不会替你猜——它默认你的 buffer 是"死的"数据，除非你用同步原语明确告诉它"这里有个边界，你给我处理一下 cache 与可见性"。

1.4 统一内存与分离显存：同一份规范，两种物理

上面这套说法在两类机器上的代价完全不同，写代码时若不分清，很容易在移动端或集显上踩到"桌面跑得好好的、换台机器就花屏"。

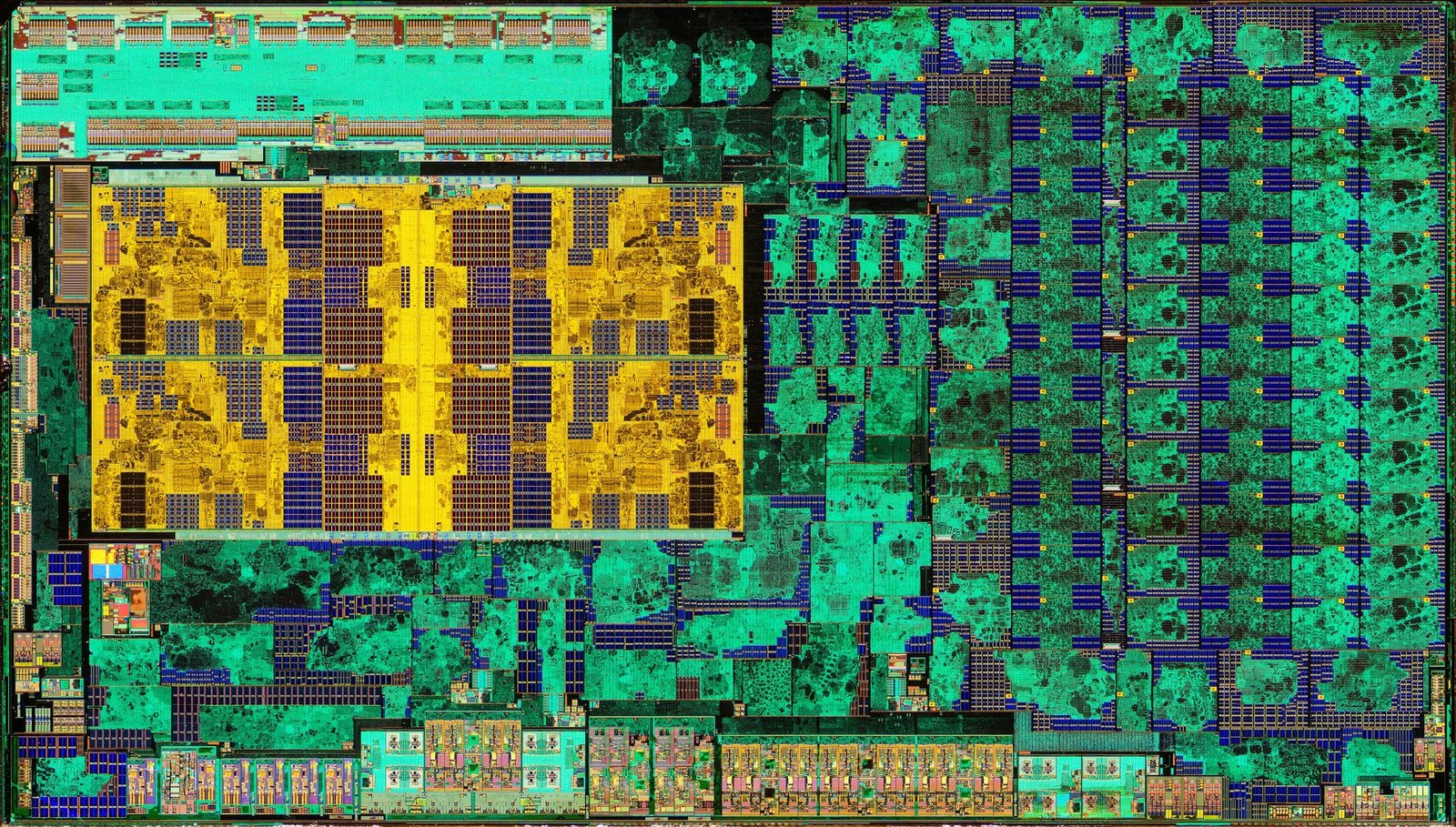

统一内存（UMA）：CPU 与 GPU 在同一颗芯片上，共用一套 DRAM 与地址空间。手机 SoC、游戏主机、桌面 APU 都属这一类。物理上只有一份内存，所以"搬运"这件事基本不存在——同步的花销主要落在缓存刷新与失效上：GPU 写完的脏行还在它自己的 L1/L2 里，CPU 或另一个引擎要读，就得先让这些行落回共享的下一级。

分离显存：独立显卡自带 VRAM，CPU 通过 PCIe 访问，两侧各有自己的缓存与地址空间。跨域的每一次读写都要显式搬运（staging buffer、拷贝队列、映射的 coherent 标志），所以"能少搬就少搬"是第一原则，而同步点往往就挂在搬运路径的两端——这解释了为什么桌面上的同步开销常常比移动端更"贵"。

判据只有一句：先确认你的目标平台是 UMA 还是分离显存，再决定"这次交接是刷缓存的事，还是搬数据的事"。第 4 章的 swapchain、第 6 章的跨队列一致性交接，在两类平台上的实现与代价差着一个量级。

出处：Khronos Vulkan 规范 §VkFence／D3D12 · Fence-Based Resource Management。

这一段的账先钉下：fence 只解决"GPU 推进到哪了"，不解决"看到的数据新不新"——可见性是另一类同步（barrier / memory dependency）的地盘，下一章给出全景。

二、同步对象全景表：fence / semaphore / event / barrier / subpass dependency（compare-options）

GPU 生态把"同步"拆成了 5 个名字各异的对象。初学者最容易把它们混成一团，其实每个解决一个特定坐标上的问题。先用一张分类表把全景摊开，再逐一说透。

2.1 fence 与 semaphore：差在"谁是等待方"

很多人把 fence 和 semaphore 记成双胞胎，错。判据只有一条：等待方在 CPU 还是 GPU。

• fence = GPU signal，CPU wait。CPU 想读 GPU 的结果，用 fence。
• semaphore = GPU signal，GPU wait。两条 queue 之间要串行化（比如"图形队列算完，计算队列才能读那张图"），用 semaphore，因为 CPU 不该、也不需要在中间被唤醒——让 GPU 自己在设备内部等，省掉一次 CPU-GPU 往返。

Vulkan 里 semaphore 挂在 vkQueueSubmit 的 pSignalSemaphores / pWaitSemaphores 上，D3D12 里用 ID3D12Fence 配 Acquire/Release 或 timeline semaphore 实现类似语义。一句话记：fence 把 CPU 拉进来，semaphore 让 GPU 自己排队。

D3D12 侧的表达方式值得单独补一句，因为它的词汇很容易把人绕进去：DX 只有 ID3D12Fence 这一个原语，跨队列协作靠 Acquire / Release 语义——Release 表示"我这个队列对这块资源的写入告一段落"，Acquire 表示"我这个队列准备接管它"。所以它并不是"没有 semaphore"，而是把 semaphore 的语义编码进等待值与资源状态里：同一个 fence 对象既能给 CPU 等（SetEventOnCompletion），也能给另一个队列等（Signal + Wait）。理解这一点，就能明白为什么跨 API 迁移时"对象对不上"而不是"能力对不上"。

另外要点破一个高频混淆：fence 不是 barrier。 fence 只回答"GPU 推进到哪了"，它不建立任何内存可见性——你在 DX 里用 fence 等到了 GPU 完成，读回的数据仍可能是旧的；反过来，barrier 也替代不了 fence，因为它不通知 CPU。两者管的是两条完全不同的账（§1.3），混用是后面第 8 章好几类误用的共同源头。

2.2 event：一堵墙，还是一枚路标？

分类表里那个最容易被跳过的是 event。它的定位很特别：既不是 CPU 等 GPU（那是 fence），也不是两条队列互相等（那是 semaphore），而是在同一条命令流内部造一个更细的同步点。三个动作就能说清：vkCmdSetEvent 打标、vkCmdWaitEvent 等标、vkCmdResetEvent 清标。

要理解它，得先看清 barrier 的"贵"在哪儿：barrier 是一堵墙。 它前后的命令被严格切开，墙这一侧的工作必须全部到达指定阶段，墙那一侧才准进场——中间没有缝，也没法让无关的工作继续跑。event 换了一个思路：它是一枚路标。 你可以在写完之后随手打个标，然后让一堆与结果无关的工作继续往下跑；等到真要消费那份结果时，再让那一条命令停下来等标。

差别就出来了：

• barrier：切断流水线换取"确定可见"——范围大、代价高，但语义最强；
• event：允许流水线在"打标"和"等标"之间继续运行——范围小、代价低，但要求你自己算清楚"谁是那个真要读的人"。

典型用法是"一次分派只写完一半，另一半的消费者可以提前开跑"：比如计算着色器分两批输出，第一批结果先交给拷贝引擎下载，第二批还要等图形队列来读——如果中间插一堵全局 barrier，拷贝引擎得白等第二批；改成打标 + 等标，两段就重叠起来了。

D3D12 侧有同一思想的两种写法：老版的 split barrier（在同一个资源屏障上分别声明"开始段"和"结束段"），以及 Enhanced Barriers 里把一次转换拆成 BEGIN_ONLY / END_ONLY 的写法——都是把"墙"拆成"前半段声明 + 后半段兑现"。

代价与坑也很明确：event 不触发全局排空，但它要求驱动记住半程状态；一旦你等的那个 event 永远不会被 set（写错对象、漏了 reset、提前 reset），整条队列会挂死——设备侧没有超时，这类问题只能靠校验层或抓帧工具定位。另外 D3D12 没有与 Vulkan event 完全对等的对象，常见的逼近方式是用 fence 配信号值，或用 alias barrier 把"半程状态"表达出来。

2.3 一句被反复敲打的误区

这里必须敲打一句最常见的错误说法："反正同一 queue 里的命令本来就是串行执行的，用不着 barrier。" 这句话一半对、一半错：

• 对的部分：同一条 queue 里，命令的执行顺序是有保证的——第 2 条命令不会在第 1 条之前开始，这是提交顺序（submission order）保证的。
• 错的部分：执行顺序 ≠ 内存可见性。GPU 里的各执行单元各自有 cache，第 1 条命令"写"了数据，第 2 条命令不一定"读得到"——跨 cache 的写如果没被刷新/失效，第 2 条读到的是旧值。所以即使同在一条 queue，只要第 1 条命令的结果要被第 2 条读，就需要 barrier 来建立"内存可见性"。 顺序保证给了"谁先谁后"，barrier 给了"读得到写的结果"。

把"顺序"和"可见性"分开，是理解 GPU 同步最关键的单一认知。它也正是下一章的主题。

2.4 timeline semaphore：把 fence 的计数值搬到 GPU 侧

前面 §2.1 的判据（谁是等待方）在 Vulkan 1.2 之后被一个对象打通了一半——timeline semaphore。它值得单独讲，因为多帧在飞的现代渲染器里，它几乎取代了半池 binary semaphore。

先说 binary semaphore 的局限：它只有"已 signal / 未 signal"两个状态，一次交接用一次，用完就得重建。于是三条队列、三帧在飞的时候，你要维护的是一池子对象，还得逐个算清楚谁和谁配对——这是纯粹的记账负担。

timeline semaphore 换成了一个64 位单调递增的计数值：signal 的时候带一个值，wait 的时候说"等到值不小于 N 为止"。由此多出三件很实用的能力：

• 按值等待，而不是按对象等待：一个值就能表达"第 N 帧的全部工作完成"，不用为每帧每队列各建一个对象；
• CPU 与 GPU 两侧都能等：CPU 侧 vkWaitSemaphores 等一个值（这就覆盖了 fence 的用法），GPU 侧在提交时声明等某个值；还能随时用 vkGetSemaphoreCounterValue 查当前推进到哪；
• 天然贴合帧号：帧号本身就是那个递增值，多帧在飞的记账从"配对"退化成"比较大小"。

对照 D3D12：ID3D12Fence 本来就是计数值语义，所以"CPU 按值等待"这一半 DX 早就有；DX 缺的是"GPU 命令直接等一个值"的那一半，通常靠 fence 轮询或 alias barrier 逼近。

三个坑要记住：值必须严格递增，回退即未定义行为；signal 与 wait 写反会死锁，而设备侧不会超时——排查时第一个要看的就是"等的是不是那个还没被 signal 的值"；最后，CPU 侧等一个很高的值等价于 DeviceWaitIdle，别把它当成"我先歇一会儿"的通用手段（理由见 §6.3）。

2.5 Vulkan 推荐的操作路径

碰到实际的同步需求，别一上来就想叠最复杂的对象。Vulkan 官方的判定顺序大致是：

1. 读写都在 GPU、且只是"同一资源换用途" → pipeline barrier + image layout transition；
2. 涉及 CPU 要读 GPU 结果 → fence；
3. 涉及两条 queue 协作 → semaphore（多帧在飞、要按帧号记账时换 timeline semaphore，见 §2.4）；
4. render pass 内部 attachment 依赖 → subpass dependency；
5. 同一条命令流里只想"提前打个标、稍后再等" → event（见 §2.2），别为了让一小段结果可见就砌一堵全局墙。

选错的三种典型：该用 semaphore 的地方用了 fence（把 CPU 拉进设备内部的交接，白白多一次往返）；该用 event 的地方用了 ALL_COMMANDS barrier（为一份局部结果把整条流水线排空）；该按帧号记账的地方用了一池 binary semaphore（对象越攒越多，配对越写越乱）。

优先级永远先想"最简单的能不能解决"，而不是"最精确的是哪个"——因为每个同步对象都自带开销，见第 7 章。

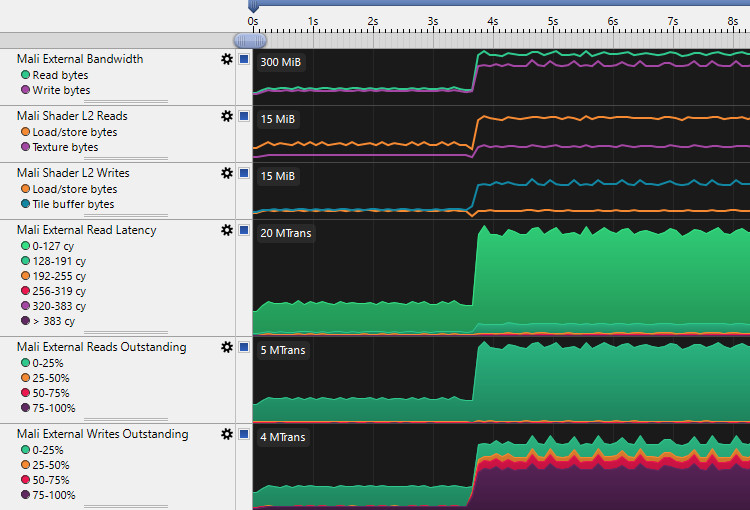

其中第 4 档（subpass dependency）是五个对象里最特别的一个：它不靠 barrier 显式插入，而是在 render pass 创建时把依赖声明出去，由驱动决定要不要真的切一刀。真机上两种接法的差别是可测的——同一场景用两次 render pass 接，attachment 必须落回显存再被读；合成一个 render pass + 两个 subpass，交接就发生在 pass 内部：

出处：Khronos Vulkan 规范 §Synchronization and Cache Control／Sebastian Castor · Vulkan synchronization。

三、执行依赖 vs 内存依赖：when 与 where（explain-structure）

Vulkan 把 barrier 分成两层概念，这是新手最大的门——执行依赖（execution dependency） 和 内存依赖（memory dependency）。可以这样记：

• 执行依赖回答 when（什么时候）：前面哪些 stage 必须在后面哪些 stage 之前完成。
• 内存依赖回答 where（哪里）：前面 stage 写的哪些内存位置，要对后面 stage 可见。

PDF 式的讲法很绕，我们用一句人话：执行依赖让 GPU 把"时间上靠前的事干完"，内存依赖让 GPU 把"干完的结果真的落到指定的地方"。 缺执行依赖，可能顺序错；缺内存依赖，顺序对但读到的还是旧数据。

3.1 src/dst stage mask 到底在说什么

Vulkan 的 vkCmdPipelineBarrier 有四个关键参数：srcStageMask、dstStageMask、srcAccessMask、dstAccessMask。四个 mask 里藏着上面那两个层次：

• srcStageMask / dstStageMask → 执行依赖的 when：声明"我 src 里的这些 stage 干完，dst 里的这些 stage 才能开始"；
• srcAccessMask / dstAccessMask → 内存依赖的 where：声明"src 的这些访问（写 texture / 写 buffer / 读 depth），要对 dst 的这些访问可见"。

stage mask 是按整个管线阶段切的粗粒度：VERTEX_SHADER_BIT、FRAGMENT_SHADER_BIT、COMPUTE_SHADER_BIT、TRANSFER_BIT…你没法说"这个 shader 的第 3 行指令要在第 5 行前执行"，只能把"整个 vertex stage"作为同步的最小单位。这是显卡异步执行模型决定的：硬件只在阶段边界做 drain/恢复，粒度太细驱动也没法保证。

3.2 三类 barrier：memory / buffer / image

vkCmdPipelineBarrier 一次调用可以同时捎上三种 barrier，粒度依次变细：

选择原则一句话：粒度越细，驱动要维护的可见性集合越小，flush / invalidate 的范围越窄。 但代价是把语义责任交给了写代码的人——漏声明一份访问，校验层不一定会报错，现场表现为"偶尔花屏、换个驱动就好"，属于最难查的一类问题。

顺带钉一下一处容易混的说法：这里的"三类"指的是 barrier 对象的三种粒度（memory / buffer / image）；而 ep10 讲"三种屏障"指的是作用域三档（工作项内 / 工作组内 / 跨命令）。两个轴互不替代——对象决定"这次声明覆盖哪些资源"，作用域决定"谁必须到达会合点"，写代码时两个维度都要各选一次。

D3D12 侧的演进是同源的：老版只有 resource barrier（天然定向）和一个 UAV barrier（全局语义，近似 memory barrier）；Enhanced Barriers 把"同步掩码"和"访问掩码"拆开，并补上 GLOBAL 一类——等于把 Vulkan 这套三档粒度用另一套拼写重新讲了一遍。

3.3 availability 与 visibility：规范把"内存依赖"拆成了两步

规范里有一个容易被跳过的细节：一次写要被后面的读看见，中间其实是两个动作，不是一步。

• make available（使其可用）：把这次写的结果推到"对设备域可见"的位置——写回、刷出缓存，保证结果不再只待在某级私有缓存里；
• make visible（使其可见）：让后续的访问能读到新值——失效旧副本，保证读的人不会拿到陈旧数据。

顺序不能反，也缺一不可。barrier 的 access mask 恰好就是这两个动作的开关：srcAccessMask 声明"哪些写需要 make available"，dstAccessMask 声明"哪些读需要 make visible"。把这两句代回 §3.1 的四参数模型，三件此前"知道该这么写、但说不清为什么"的事就都通了：

1. 为什么只写 stage mask、漏了 access mask 会读到旧值——执行顺序建立了，可见性根本没建立；
2. 为什么 layout transition 必须带 access mask——它本身就是一次"让写端 available、让读端 visible"的声明，少了这半句，硬件不知道要刷哪一段；
3. 为什么 ALL_COMMANDS / 全量 access 那么贵——你把整片可见域里的每一个可能位置都刷了一遍，而其中绝大多数与本次交接毫无关系。

更妙的是，这套规范语言与第 5 章的硬件语言是同一件事的两种说法：make available ≈ flush（写回），make visible ≈ invalidate（失效）。规范用"可见性"这类抽象词描述它，硬件用"刷哪些 cache 行"来实现它——中间那层翻译由驱动完成。

所以 when 与 where 的分工可以再收紧一句：when 只是排队，where 才是让数据真的到那儿。

3.4 最省心的实践坑

实践中最常见的坑是把 stage mask 和 access mask 配错档位。许多入门代码图省事，srcStageMask = ALL_COMMANDS_BIT（等于"前所有指令都干完"），性能立刻崩——因为 ALL_COMMANDS 会触发一次全局 pipeline drain + cache flush，把前面所有 stage 都刷一遍，代价极大。正确做法是只声明真正有依赖的那两个 stage，让驱动有最小的工作范围。

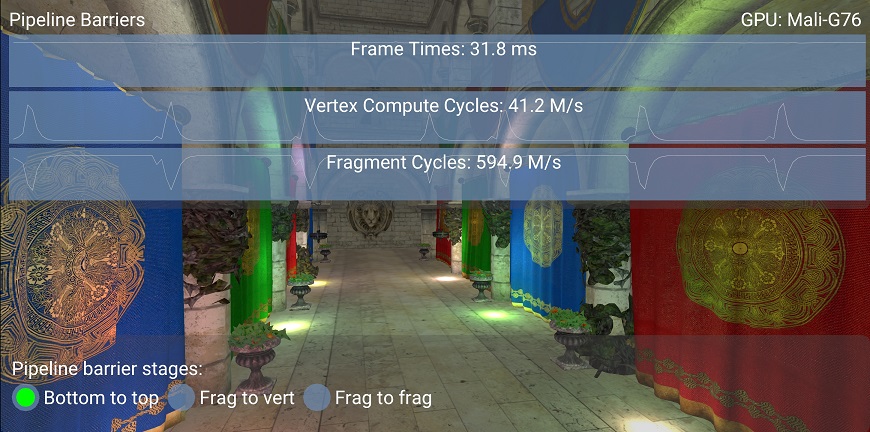

范围写宽到底有多"崩"，真机波形给得很直白。下面是 Arm 官方 pipeline_barriers 样例里最保守档（BOTTOM_OF_PIPE → TOP_OF_PIPE，等于把范围拉满）的一次实测：顶点与片元工作被完全串行化，波形上永远看不到两者重叠——

一句话：stage mask 往宽里配 = 让 GPU 多干活，往窄里配 = 依赖没声明全会读到脏数据。这中间的平衡点，就是本章的"优化"所在，也是第 7 章讲 cost 时反复出现的主题。

3.5 barrier 的一生：从四个 mask 到硬件命令

收尾之前，把本章的三个概念串成一条时间线——你写下的一行 barrier，中间经历了什么：

1. 你写的：一次 vkCmdPipelineBarrier，带四个 mask 和（可选的）具体资源；
2. 校验层替你查的：mask 组合是否自相矛盾（比如 src stage 被声明在 dst stage 之后）、资源是否被同时声明成读写冲突；
3. 驱动翻译成的：一组硬件命令——"某个引擎到达此点"的标记、一批需要 flush / invalidate 的地址区间、以及 layout 相关的元数据改写；
4. 硬件执行的：执行依赖部分让前段到达指定阶段（必要时排空），内存依赖部分让写端 available、读端 visible（§3.3）；
5. 放行的：后段 stage 这时才准进场。

这条链路解释了一件常被忽略的事：同一个 barrier 在不同驱动上会翻译成完全不同的命令——有的驱动能把它压成一条标记，有的驱动保守地刷一大片。所以"我的 barrier 写法和他一样，为什么我的更慢"是个真问题，答案往往在第 3、4 步里。结论与第 7 章一致：量一次，永远比抄一份配置靠谱。

出处：Vulkan Tutorial · Anatomy of an Execution Boundary／AMD GPUOpen · Vulkan Barriers Explained。

执行层面的账顺一遍："我什么时候回来看你（when）+ 我从哪里读你最新的（where）"——把这句刻在脑子里，后面 layout transition 和硬件动作都只是它的实例。

为了再压实这个模型，我们把 D3D12 的世界也套进 when/where 看一遍。DX12 的 transition barrier（D3D12_RESOURCE_TRANSITION_BARRIER）用 stateBefore / stateAfter 声明资源的两个身份，另配一个 syncBefore / syncAfter（在 enhanced barrier 里细化为 D3D12_BARRIER_SYNC）来管执行次序——stateBefore/stateAfter 近似 where（可见性），syncBefore/syncAfter 近似 when（执行次序）。可见不管 API 的拼写是 layout 还是 resource state、旧版还是 enhanced，底下始终是同一个二元：先保证"何时能交接"（when），再保证"交接时数据是真新的"（where）。有了这个统一视角，你在两套 API 间跳来跳去时就不会被名词吓住。

四、资源生命周期：同一块内存在不同"身份"之间切换（show-flow）

前面几章讲"同步发生在命令之间"，但 GPU 编程里最麻烦的一类同步其实是资源自身的生命周期：同一块显存，这一帧被当作 UAV 让 CS 写，下一帧要被当作顶点缓冲让光栅化读——中间那句"我改当什么用了"就是 layout transition / resource state transition。

4.1 Vulkan 的 ImageLayout：资源的状态机

Vulkan 给图像（image）定义了一个状态枚举，叫 ImageLayout：UNDEFINED、GENERAL、COLOR_ATTACHMENT_OPTIMAL、DEPTH_STENCIL_ATTACHMENT_OPTIMAL、SHADER_READ_ONLY_OPTIMAL、TRANSFER_SRC_OPTIMAL、TRANSFER_DST_OPTIMAL…资源在任意时刻处于其中一个 layout，而切换必须经 vkCmdPipelineBarrier 的 oldLayout/newLayout 显式声明——layout 就是资源生命周期的状态机变量。

之所以要"显式切换"而不是"驱动自动猜"，是因为不同用法在硬件上对数据有不同的 cache 处置要求：渲染目标写完后，cache 里可能还留着尚未落回显存的数据；而把它当 shader 只读纹理读时，希望先 invalidate 掉陈旧缓存。layout 切换就是告诉硬件"下面我要换一套 cache 策略了"。

规范文字 vs 硬件动作：Vulkan 规范和显存说"把 layout 从 A 切到 B"，但硬件上实际做的是——flush 掉渲染目标的写缓存（writeback）、invalidate 掉只读路径的旧缓存、必要时停掉依赖的 pipeline。layout 只是"遥控器的旋钮"，真正的动作在第 5 章。

还要补一个容易误解的点：layout 的合法迁移图不是全连通的。 UNDEFINED 与 GENERAL 通常是"万能中转站"（前者表示内容无效，后者表示未指定用途），但两个具体用途之间往往不能直接跳——比如从 PRESENT_SRC_KHR 直接切到 DEPTH_STENCIL_ATTACHMENT_OPTIMAL 就没有意义，规范与校验层都会拦下。真正写起来才发现的约束有两条：一是有些迁移必须绕 GENERAL，二是带子资源范围时（某些 mip 或 layer 单独迁移）要保证整体状态一致。这两条都属于"校验层会报、但报的话看不懂"的类型，先把迁移图当作状态机读一遍，比事后猜要省事得多。

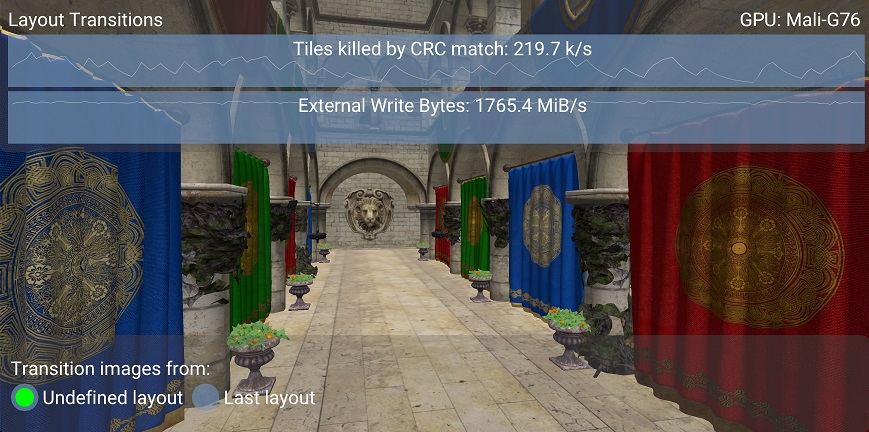

"只要切到目标 layout 就行、oldLayout 随便填"是另一个常见误解：写 UNDEFINED 语义上一定安全，但它等于告诉硬件"这块数据我不认了"，于是本可以省下的那趟显存往返省不掉。Arm 的 layout_transitions 样例把两种写法各测了一遍——同一场景、同一张 G-buffer，只有 oldLayout 不同：

4.2 D3D12 的 Resource State：同一个思想的另一套拼写

DX12 不用 layout 枚举，改用 resource state + resource barrier：D3D12_RESOURCE_STATE_RENDER_TARGET、UNORDERED_ACCESS、VERTEX_AND_CONSTANT_BUFFER、GENERIC_READ、COPY_DEST…切换用 D3D12_RESOURCE_BARRIER_TYPE_TRANSITION，语义与 layout transition 一一对应。两者只是 API 的词汇表不同，底下是同一套硬件逻辑：声明资源身份的转换，让驱动决定要不要刷 cache、停哪段 pipeline。

DX12 还多一个版本演化：老版 barrier（Transition / Aliasing）粗粒度，新版的 Enhanced Barriers 把 single-state barrier 换成更细的 BEGIN/END 与可批量的 barrier 声明，让驱动能做全局的重排优化、减少中间的 pipeline stall——这是"同步在 API 侧变聪明"的一个实例，也预告了第 5 章要讲的"驱动能合并什么"。

两版到底差在哪，值得摊开对照一次。老版 barrier 是隐式的、单点的：你声明"这个资源从 A 变 B"，驱动在命令流里就地插入一次转换，既不知道前后有没有别的 barrier，也不知道你后面真正要用它干什么阶段。新版做了三件事：

• 把同步掩码与访问掩码显式拆开：D3D12_BARRIER_SYNC 管"哪些阶段要排队"，D3D12_BARRIER_ACCESS 管"哪些访问要可见"，正好对应 §3.1 的 when / where；
• 允许把一个转换拆成 BEGIN_ONLY 与 END_ONLY：等于 D3D12 也给了一次 event 式的"打标 / 等标"能力，可以在两段之间塞进与这份资源无关的工作；
• 给驱动全局视野：一段命令流里的所有 barrier 一起交上去，驱动能在合法前提下重排、合并，把多次小停顿攒成一次。

代价是写起来更啰嗦：要自己算 sync / access 掩码，写错就是校验层报错或行为未定义。所以实践口径是——先用老版 barrier 把功能做对，再用 Enhanced Barriers 压平停顿，而不是一上来就手搓掩码。

4.3 双缓冲与 swapchain：资源生命周期的收尾动作

最后把"同一块内存多身份"收束到一个最日常的场景：swapchain（交换链）与双缓冲/三缓冲。

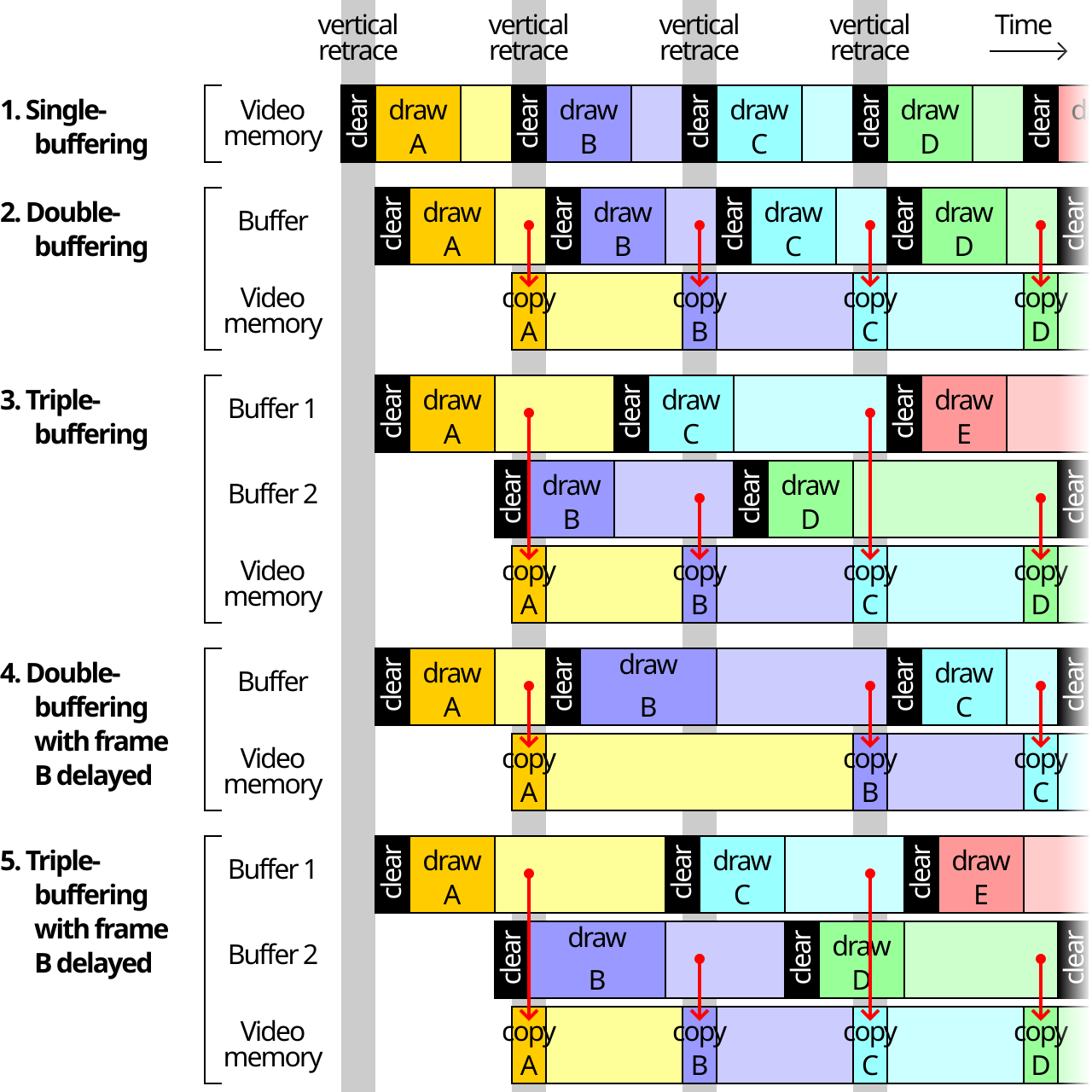

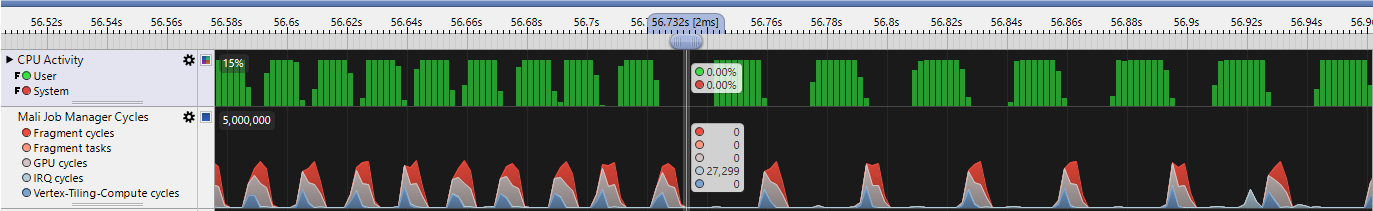

显示器逐帧刷新，GPU 不能在显示器正读着某张 image 时去改它，否则会出现撕裂（tearing）。所以 swapchain 准备了两到三个 back buffer，轮流当 front：GPU 往 back 画，画完翻转（flip） 让它变 front，显示器从那读；同时下一帧轮到另一张。这张"我画完的，能不能交给显示"的同步，Vulkan 用 acquire / present semaphore（获取的是该 image 的 semaphore），DX12 用 swapchain 的 fence/event——本质都是让 CPU-GPU 的帧节奏与显示刷新节奏对齐。

双缓冲的意义有三：一是让 CPU 不必等上一帧 end——上一帧在显示、这一帧在画，CPU 和 GPU 各忙各的，吞吐上去了；二是防止撕裂；三是留出 swapchain 允许的帧间重叠。代价是帧延迟变成 2–3 帧（latency），这对交互式应用很要命，才催生后面 low-latency 系列的技巧。

反过来看：为什么交互应用宁愿牺牲一点吞吐也要降延迟——因为"手到画面"的端到端延迟由这 2–3 帧顶着。桌面 vs 电竞 FPS 的差异常有很大一块就出在 swapchain 缓冲策略上，而不在渲染本身够不够快。

4.4 多帧在飞：swapchain 图像数不等于在飞帧数

这一节要拆开两个天天被混着说的数量。

• swapchain 图像数：屏幕那侧有几张图可以轮换，通常 2 到 3 张，由 surface 的能力上下限决定；
• frames in flight（在飞帧数）：CPU 已经录好命令、GPU 还没跑完的帧有几帧，通常也是 2 到 3。

两者不必相等。3 张 swapchain 图像配 2 帧在飞，是很常见的组合。为什么至少要有 2 帧在飞？因为 CPU 录一帧命令要几毫秒，GPU 跑一帧也要几毫秒——如果只有 1 帧在飞，CPU 录完就必须等 GPU 跑完才能开始录下一帧，两边严格串行，帧率被硬生生扼住。两帧在飞，才能让"CPU 录第 N+1 帧"与"GPU 跑第 N 帧"重叠起来。

代价是记账。每一帧在飞都需要自己的一整套会变的资源：命令缓冲、常量缓冲、描述符集、查询对象，外加上一个 fence（或 timeline semaphore 的一个值）。CPU 在复用第 N 帧那一套之前，必须先确认第 N 帧的 GPU 工作已经完成——这个 fence 的唯一职责就是这个。

于是帧循环里有三本账必须对齐：

配置上的经验值：2 帧在飞 + 3 张 swapchain 图像是最常见的起点；把在飞帧数提到 3，能再压掉一点 GPU 的空隙，代价是输入延迟与显存占用同步上升。所以判据是——在飞帧数就是你愿意为吞吐付出的延迟预算，不是越大越好。

两个高频 bug 的根因都在这本账上：一是把"2 帧在飞"的资源按 3 帧复用，CPU 覆写了 GPU 还在读的常量缓冲，表现为随机的批次性花屏；二是每帧都 DeviceWaitIdle（把在飞帧数强行压回 1），CPU-GPU 重叠全被砍掉——见 §6.3。

出处：Khronos · Image Layout Transition／Microsoft · D3D12 Resource Barriers／Microsoft · D3D12 Enhanced Barriers。

生命周期的账顺一遍：资源不是一块"死的显存"，而是一个带着"当前身份"的活对象——每次换用途，都要经 barrier 显式声明，硬件才决定要不要刷 cache、停 pipeline。 而"刷 cache、停 pipeline"具体是什么物理动作，正是下一章。

五、硬件层：barrier 触发的真实动作（explain-why）

前面三章都在"规范层"打转：fence 改个整数、barrier 改个枚举、layout 切一下状态。现在把盖子掀开：这些"遥控器"按下时，GPU 硬件上到底发生了什么？ 只有看懂了这一层，才理解为什么同步这么贵。

5.1 cache flush 与 invalidate

GPU 内部有多级 cache（L1 per-SM/LSU、L2 共享、以及显存）。当一张纹理被"写"（比如当 UAV/CopyDest）后再被"读"（当采样器只读），正确的数据可能还停在某个 SM 的 L1 里，没落回 L2/显存。

• flush（刷出 / writeback）：把写缓存里脏的数据写回下一级（L2 / 显存）。这是"写端"要做的，确保新值真的出去了。
• invalidate（失效）：把读缓存里旧的副本作废，下次读强制重新拿。这是"读端"要做的，确保不吞旧值。

一个 layout transition 往往是先 flush 写端、再 invalidate 读端的成对动作。这就是为什么"只改个枚举"的说法是错的——枚举背后是真实的内存层次运维。

5.2 pipeline drain 与 stall

当依赖跨越管线的两个阶段（比如"compute 写完 buffer，graphics 当 vertex 读"），硬件可能要让前一段管线跑到一个完全对齐的点才能交接——这就是 pipeline drain（排空） 或 pipeline stall（停顿）：前面所有 wave 都执行完、退出，执行单元空出来，新的 stage 才进场。这等于在一根高速流水线里插了一脚急刹车，吞吐立刻掉。

具体到一个例子：假设计算队列里的 CS 刚把一张图当 UAV 写完，紧接着图形队列要用它当反锯齿的 resolve target。这两个阶段分别跑在不同的执行引擎上，而反锯齿 resolve 又要求"写已经完全落定"。为了满足这一条，驱动必须在两个阶段之间插入一次排空——把计算引擎里所有在飞的 wave 全部赶到终点，确保没有任何一条还握着那张图的一部分在写补丁。这趟排队期间，计算引擎一整段空转，就是 pipeline drain 的真实成本。

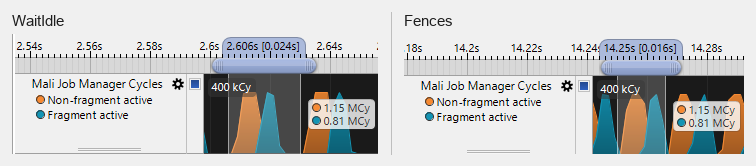

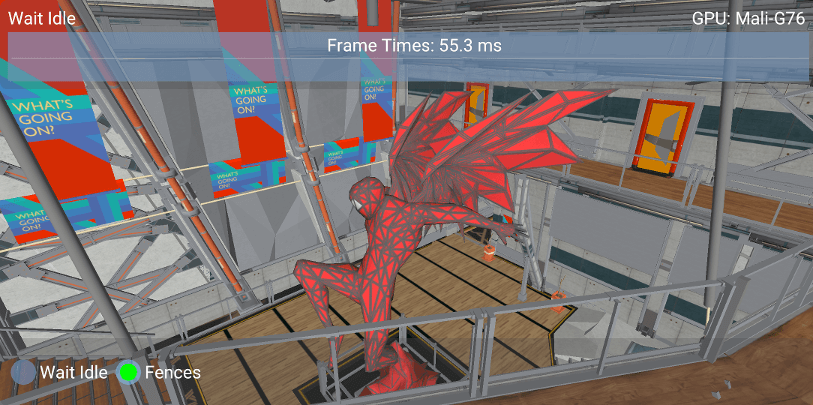

"排空"不是纸上推演，它在真机波形上是能直接看见的。同一场景、同一段命令，只把同步改成最粗暴的那种——每帧开头 vkDeviceWaitIdle——Job Manager 的波形立刻出现大段空闲：驱动必须把所有在飞的活全排空才放行，执行槽空着等下一帧的命令。改用 Fence 只等"那一个点"，同一波形就被工作填满：

D3D12 的 barrier 里 D3D12_RESOURCE_BARRIER_TYPE_* 会对驱动声明：这个资源要被几种用途在几个 queue 间共享，驱动据此决定 drain 的范围。而 "Enhanced Barriers" 的关键卖点之一，就是让驱动能看到一段命令流里所有 barrier 的总集合，从而把多次小 drain 合并成一次干事情，尽可能少踩刹车。

5.3 fence register 与跨队列一致性

fence 在硬件上落点的是一个寄存器（fence register / completion register）：GPU 的参数单元执行完命令，把一个递增计数器写成寄存器值。CPU 侧 waitFence 本质就是在这块内存上自旋/挂中断，直到计数器到目标值。这部分延迟极低（微秒级），但它只负责推进信号，不负责刷任何 cache——这也再次印证第 1.3 节的结论：fence 不等于内存同步，fence + barrier 合起来才是完整正确性。

跨队列时（比如计算队列写、图形队列读），还涉及一个所有权与一致性交接：要么做一次真正的 cache 同步（flush+invalidate），要么通过硬件语义保证跨 queue 的 cache 共享。这引出第 6 章的 queue family ownership transfer。

5.4 驱动能合并什么：barrier 不是每条都要独自花钱

前面说的成本是"一次 barrier 触发的动作"，但驱动很聪明：同一段命令流里相邻、且无冲突依赖的多个 barrier，可以合并成一次执行。Vulkan 的 vkCmdPipelineBarrier 本来就接受一组 barrier；D3D12 Enhanced Barriers 更进一步让驱动拿到全局视野做合并。所以"barrier 很多 = 每次都很贵"不完全对——贵的是那些无法合并、真正打断流水线的孤立 barrier，以及 ALL_COMMANDS 这种把范围拉满的写法。

教训只有一句话：别把 barrier 当免费，也别慌着数次数，重点看有没有把范围写宽、把该合并的写成孤立的。

验证方法就藏在第 3 章与第 8 章那两张真机波形里：把 barrier 收窄前后各抓一帧，看两段图形流水线有没有开始重叠——重叠起来了，说明合并与收窄都生效；仍旧完全串行，说明范围还是写宽了，或者驱动的合并被你的依赖形状挡住了。

5.5 flush 与 invalidate 的粒度：范围越小越便宜

§5.1 说 flush 与 invalidate 是写端与读端各自要做的动作，这里补上代价的那一半——这两个动作不是按"整片 cache"执行的，而是按地址区间与资源范围执行的。

GPU 的内存层次至少三层：L1（贴着 SM/LSU 的私有缓存）、L2（全芯片共享）、显存。写端的 flush 要沿着这条链把脏数据往下推，读端的 invalidate 要把链上所有层级的旧副本作废。现代硬件允许把这两件事约束在一个范围内：buffer 的 offset/size、image 的 mip / array layer / 区域。这正是 §3.2 里"定向 barrier 更便宜"的物理原因——你告诉驱动范围越窄，它要推、要作废的 cache 行就越少。

粒度也有它自己的约束。不少架构的刷新以 cache line 或 tile 为最小单位，所以你写一个 4 字节的范围，实际代价可能是一整行；同理，一份资源被切成很多碎片频繁同步，每次都带上固定开销，反而不如攒在一起。两条经验由此而来：范围尽量对齐、别把一份大资源拆成十次小同步。

把三节连起来看，同步的代价其实是三个旋钮共同决定的：范围（全局还是定向）、次数（孤立还是可合并）、时机（早打标还是砌墙）。第 7 章给出的观察方法，就是让你在自己的机器上分别拧这三个旋钮，看波形怎么变。

5.6 两条一致性路线：硬件 snoop 与软件管理

还有一个更底层的问题没交代：既然"写端要刷、读端要失效"，那为什么有些平台上你什么都不做也能读到新值？答案在于一致性是由谁负责的——业界有两条路线。

• 硬件一致性（snoop / probe）：缓存控制器之间互相监听，谁改了哪一行，其他缓存立刻知道。这类机器上，可见性由硬件兜住，软件"不写 barrier 也能跑"；
• 软件管理：硬件不做全程监听，可见性由显式的 flush / invalidate 完成——谁写谁负责把数据"推出去"，谁读谁负责把旧副本"作废"。

真实产品大多数是混合的，而且分界线画在不同地方：桌面独显常常在"CPU 映射的那部分内存"上走一致性协议（所以你 memcpy 进去马上就能看到），但 GPU 内部各级缓存之间依旧靠显式 barrier；移动与嵌入式则更偏软件管理——让 GPU 的私有缓存全程 snoop 系统内存，功耗与设计复杂度都不划算，于是"该刷就刷"的责任落回驱动与 API 的 barrier 上。

这条分界的实际意义是一条警告：在同一台机器上"能跑"，不能证明你的同步写对了。 一致性协议可能替你兜住了一部分错误，换架构、换驱动、甚至同架构换驱动版本，兜不住了就崩。这正是校验层与跨平台测试存在的意义，也是把 §1.4 那句话再收紧一次——统一内存只是"内存只有一份"，不等于"缓存自动一致"。

出处：AMD GPUOpen · RDNA Performance Guide／AMD RGP Manual · Overview（barrier duration / drain time 的可视化观察）。

硬件账顺一遍：同步的"遥控器"按下，硬件在背后做 flush / invalidate / drain / fence 写标记——这些动作本身就吃带宽、吃吞吐，"多个孤立的 barrier"和"一个范围拉满的 barrier"都是昂贵的写法。 所以才有下一章讲的、有时能避开的跨队列同步。

六、队列所有权转移与跨 queue 同步（show-flow）

现代 GPU 设备通常不止一条命令队列——有图形队列、计算队列、拷贝队列，有时它们能并行执行（这就是异步计算 async compute 省时间的基础）。可是资源要在不同队列间流转时，"谁拥有这块资源"就变成了一个问题。

6.1 为什么需要队列所有权转移

Vulkan 规定一个资源在同一时刻只能被一个队列族（queue family）拥有（所有权）。当图形队列写完一张图、想让计算队列读它做后处理时，必须先做一次 queue family ownership transfer：在图形队列上用一个 barrier（srcQueueFamilyIndex != dstQueueFamilyIndex）把资源"让渡"出去，再在计算队列上接一个 barrier"接收"。这中间涉及一次跨队列的 cache 同步，确保图形队列看到的写，计算队列也能看到。

DX12 没有 queue family 概念，但等价物是跨队列共享时的 D3D12_RESOURCE_BARRIER_TYPE_* + 必要的 fence/semaphore——用资源在当前 queue 的状态声明 + 完成信号，处理同一块资源被多个执行上下文使用的正确性。

"要不要做所有权转移"其实是建资源时就能选掉的。 Vulkan 在创建 buffer / image 时要求声明 sharing mode：选 exclusive（独占），资源在同一时刻只归一个队列族所有，跨队列使用就必须做 transfer；选 concurrent（并发共享），则允许被多个队列族同时访问，省掉 transfer 的那对 barrier，代价是驱动要在内部替你做更多的一致性维护，某些实现上还会影响资源的排布与带宽效率。

所以 §6.2 那句"有时能不加同步就并行"在 API 层面对应两个开关：资源建的时候就声明成共享，或者让两条队列碰的是完全不同的资源。前者是"我愿意长期付一点内部开销，换取不用写 transfer"，后者是"根本不共享，所以什么都没欠"。判断哪种更划算，回到 §6.2 的规则上——它们共享同一块资源吗？

顺带交代第三条队列：拷贝队列（transfer queue）在同步账本上是最省事的一类。 它的工作只有搬运，不参与着色，因此通常不涉及"写端 flush 一批渲染结果"这类动作——它要的只是"源数据写完了（一次交接）、搬完了源可复用（再一次交接）"。这也是为什么把 CPU→显存的上传、显存→CPU 的回读放进拷贝队列往往比塞进图形队列更划算：既避开了图形侧的依赖链，也少一层 cache 运维。代价是多一次队列间的交接记账，所以要不要分队列，仍然回到那条判据上——省下的停顿，值不值这次交接。

6.2 为什么有时能"不加同步就并行"

"跨 queue 同步要花钱"的另一面是：如果两块资源完全不同，两条队列同时跑不同工作，是不需要任何同步的——各画各的，cache 也不冲突。异步计算的价值就在这里：把"后处理"这种与主渲染无关的工作丢给计算队列，主渲染不停顿，靠 semaphore 只在真正该交接的点对齐一次。这就是 NVIDIA 强调的 async compute overlap。

判断规则：只有共享同一块资源、且读写时序相关时，才需要跨队列同步；纯独立的并行工作，白赚并发，不加任何 barrier。 这条能省掉大量无效同步。

举个让"独立就并发"落地的场景：一帧里既有主渲染（画 shadow map、画 G-buffer、画主视图、提交到交换链），又有一些跟主视图无依赖的活——比如游戏刚加载完一批地形 LOD，要做一次异步的 re-vertex、或给上一帧的 CPU 侧做了些遮挡剔除。这些活和当前主视图完全不碰同一张资源，就能丢到计算队列/拷贝队列上并行跑，主渲染不停顿，等真正需要结果时才用 semaphore 接一次头。这就是 async compute 的主流用法。

但要注意反面：如果你把"依赖主渲染结果"的活也丢进计算队列，那就两头不讨好——时序上没有真正并行（还是要等主渲染），却又多了一次跨队列的 cache 交接开销。所以 async compute 的正确开法不是"把能挪的都挪出去"，而是"只把真正无依赖的那部分挪出去"，中间用一次 semaphore 精确对齐。

落到真实项目里，值得挪出去的活基本是三种形态：

1. 趁固定功能的空档：某一趟极吃固定功能单元（大面积阴影贴图、超采样 resolve），着色核大半闲着——计算队列正好趁这个空档跑后处理。这类收益最稳，也最容易量到；
2. 把独立子系统整体外包：GPU 剔除、地形 LOD 重整、粒子模拟这些与主视图互不依赖的活，整段丢给计算或拷贝队列，主渲染完全不感知；
3. 前置计算：在渲染之前先把数据算好（比如每帧初的骨架变换、聚类），收益来自"把原本 CPU 侧的准备工作搬到 GPU"，而不是来自并行。

三种形态共用一个前提：两边不碰同一份资源。一旦碰了，就得退回 semaphore + 所有权转移（或者建资源时就声明共享模式），前面省下的时间立刻被同步开销吃回去——这也是为什么"能不能挪"要先问"碰不碰同一份资源"，而不是先问"这段代码耗不耗时"。

6.3 常见误用：无脑 await 提交

一个很常见的低效写法是：每提交一次命令，就 vkDeviceWaitIdle() / ID3D12CommandQueue::Signal+Wait 一把。这等于把 GPU 完全清空一次——排队中的命令全跑完，独占等待。单帧 demo 没事，生产管线里会把 GPU 的吞吐压成零：CPU 每帧都在等 GPU idle，两代流水完全串行，帧间重叠一点不剩。正确做法是用 fence 只等真正需要的那一帧的那一个点，绝不用 DeviceWaitIdle 当通用同步。

改起来其实只有三步：第一，每个在飞帧槽位配一个 fence（或 timeline semaphore 的一个值）；第二，CPU 准备复用第 N 个槽位的资源之前，只 wait 那个槽位的 fence，而不是等整条队列；第三，把 wait 放在真正需要结果的位置（读回数据、覆写上传缓冲），其余地方让帧自己流动。三步做完，在飞帧数就从 1 恢复到 2 到 3，帧间重叠自然回来了。

DeviceWaitIdle 唯一该出现的场景是生命周期节点：销毁设备前、退出时、以及调试时想把状态钉死的那一次——它不是一个"同步原语"，是一把"清场"的开关。

一句话：async compute 是"让 GPU 自己排队的同步"，DeviceWaitIdle 是"把 GPU 彻底清空"的回避——前者降延迟，后者毁吞吐，别混用。

6.4 一个可核对的 async compute 实测

上面全是判据，这一节给一个能自己去核对的实测，把"async compute 到底值多少"落到实处。

Khronos 的 Vulkan-Samples 里有一个 async_compute 样例，做法很典型：画一张 8K 方向光阴影贴图、一张 4K HDR 图，把 HDR 与 Bloom 后处理整段丢到异步计算队列，最后在交换链那一趟做色调映射与 UI。样例作者在移动 GPU 上量到的结果是 21.8 ms 对 22.9 ms——大约 5% 的收益，并明确写过"不要期待它会大幅扩展"。

这个数字比很多宣传口吻诚实得多，也点出了 async compute 的本质：它改善的是占用率，不是算术吞吐。 阴影贴图那一趟极吃固定功能光栅化，计算队列趁这个空档干活，把原本浪费掉的执行槽填上；一旦两边开始争同一批着色核资源，收益就不再线性增长。

样例里还有一处更值得记：作者指出某一版配置下"片元周期远低于 GPU 周期"——这是片元队列在挨饿的直接证据，根因就是 barrier 写得过头，把计算与图形在该交接的地方硬生生隔开。换句话说，async compute 的收益常常不是靠"多开一条队列"赚来的，而是靠"少写几堵不必要的墙"捡回来的，这与第 3、5 章的结论完全一致。

要自己复现，三个条件缺一不可：被挪出去的活真的无依赖、交接点用 semaphore / timeline 值精确对齐（而不是 DeviceWaitIdle）、以及给队列配上合理的优先级（一帧里靠后的工作比靠前的工作更值钱，所以图形队列通常拿高优先级）。

出处：Khronos · Queue Family Ownership Transfer／NVIDIA · Async Compute and Overlap／Khronos Vulkan-Samples · async_compute（21.8 ms vs 22.9 ms 实测与屏障分析）。

队列这章的账顺一遍：跨队列同步才有 cache 交接，纯独立工作白赚并发不加 barrier；最忌讳用 DeviceWaitIdle 当通用同步把 GPU 吞吐清零。

七、量化账：同步到底花多少钱（prove-claim）

前面反复说"同步很贵""别乱用"，那它到底多贵？诚恳的回答是：公开资料没有统一数字。 它依赖一长串现实：什么架构、什么 memory 类型、走不走 PCIe、驱动怎么合并、跑的是哪个 stage。所以这一章我们不给一个假装的精确值，而是给可核对的观察方法 + 量级区间 + 承认推测的诚实态度。

7.1 量级直觉（需实测）

基于学界社区与厂商工具的经验，给一个带强不确定性的感性量级（务必当"推测"看，别当常数用）：

• 纯 fence 寄存器写读：微秒级（µs）。一次性状态推进，极便宜，是"对齐点"的最小代价。
• 一次完整 pipeline drain / ALL_COMMANDS 全局同步：比 fence 贵一到两个数量级，因为它触发整条管线的排空与多级 cache 运维——这是"每次提交都 DeviceWaitIdle"会毁吞吐的根本原因。
• 跨 PCIe 的同步 / 跨队列一致性交接：涉及总线往返，往往最贵，且随传输量非线性上涨——能避免就避免。

这里要给第二条一个直觉锚点：为什么"排空一次"能贵到两个数量级？在于它把你正在流水化的一切逼停——不只是你要等的那一段，而是所有可能依赖它的执行前端。GPU 高吞吐的本质就是"很多 wave 交错着填满执行槽"，一旦要排空，这些交错全部倒退成串行，损失的是整条流水线的占用率，而不是一条指令的延迟。所以真正贵的不是"检查一个寄存器"，而是"让一大片并行工作先退化成串行，再重新铺回并行"。

量级表里最容易被质疑的是第二条——"排空一次能贵到一两个数量级"。这一条有现成的实测可核对：同一场景、同一硬件，只把每帧开头的 vkDeviceWaitIdle 换成 vkWaitForFences，平均帧时间就从 72ms 掉到 56ms（降幅 22%）：

再次强调诚实边界：上图数字是"工程经验量级"，不是可引用的规范常数。任何要对外宣称的精确 ns 数，必须用你自己的硬件 + RGP/DCGM 实测后落地。本系列在量化上守这条规矩：不给假装的精确，只给可核对的量级与方法。

7.2 用 RGP 观察 barrier 的真实代价

要量化，最实用的工具是 AMD Radeon GPU Profiler（RGP） 与 NVIDIA Nsight Graphics。它们把一次提交摊在时间轴上，每次 barrier 的 duration / drain time / stalls 都能直接看出来——你不必相信任何"经验常数"，只要在自己的硬件上抓一帧，就知道这一次同步到底花掉多少。具体的读法就三问：

• 看 barrier 拉出多长一条停顿带；
• 看它有没有把前后两段工作完全隔开（说明没能合并）；
• 对比"合并后的 barrier"和"孤立 barrier"的 gap 长度。

这三问合起来就是一条判据：停顿带越长，说明这次同步把越多本可以重叠的工作逼成了串行。 把同一帧里几条 barrier 的停顿带长度排个序，优化目标自己就浮出来了——先啃最长的那几条，而不是均匀地"少写几个 barrier"。

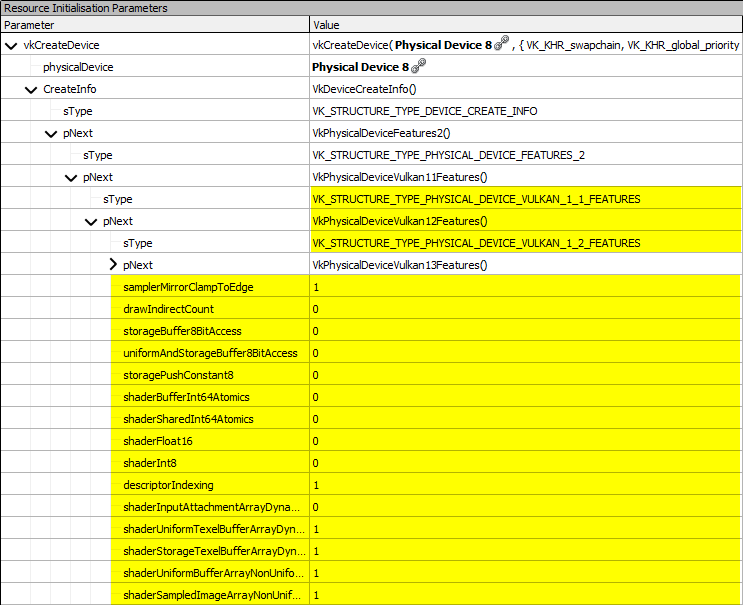

不过时间轴只回答"贵在哪一段"，不回答"这条依赖是不是真的必要"。后半个问题归抓帧工具（RenderDoc 这一类）管：它把一次提交摊成一棵树——每一条绘制、每一次分派、每一处资源状态转换都记在案，你可以顺着"这块纹理被谁写过、这条 barrier 前后是谁"逐条核对依赖链。它的强项不是时序，而是结构：你怀疑某条 barrier 是抄来的、根本没必要时，抓一帧就能看见它挡住的到底是谁。

三类工具的分工可以这样记：

用法上有个顺序别弄反：先用计数器定位到帧或段，再用时间轴定位到具体的 barrier，最后用抓帧器确认这条依赖是否必要。 反过来做，很容易拿着一堆数字却不知道该改哪一行。

7.3 真机计数器：把同步代价读成数字

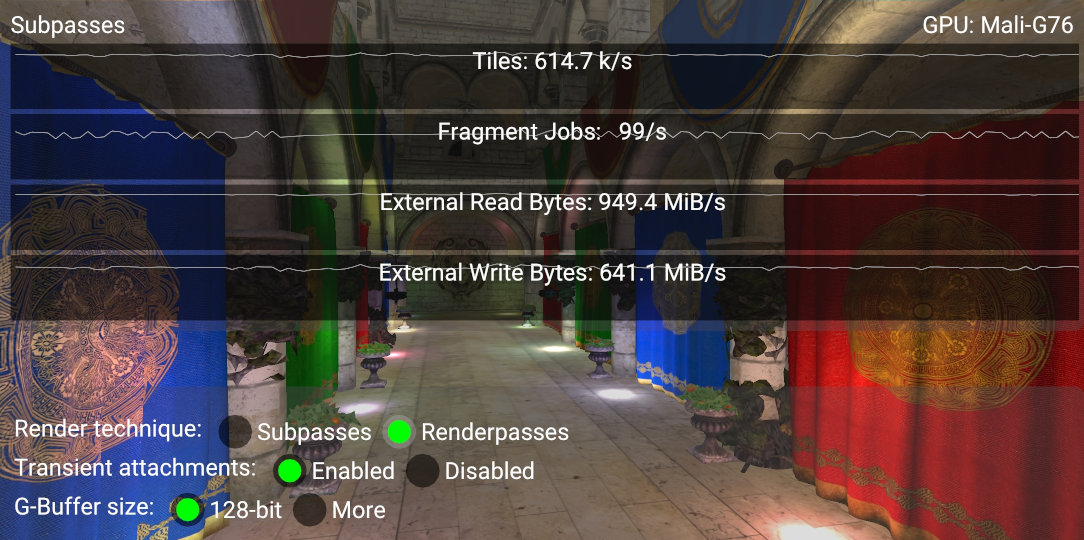

时间轴看形状，计数器看数字。真机上都有一组计数器能把同步的后果直接读出来，最常用的三个：

1. 外部读写带宽：同步范围写宽，最直接的后果就是"多跑了几趟显存"——§4.1 那两张 layout 计数器的差别，本质就是这个指标；
2. 片元周期对 GPU 周期的比值：两者差得越远，说明某个队列在挨饿（§6.4 的判据就是这个），而挨饿的常见根因是 barrier 把该重叠的两段隔开了；
3. GPU 空闲周期：DeviceWaitIdle 与强制排空会在这里留下痕迹——§5.2 那张 WaitIdle 波形里的"大段空闲"，在计数器上就是这些周期。

这三个指标的好处是它们不撒谎：带宽、周期、空闲，都是硬件自己数的。所以调优的可靠顺序是：先在计数器上确认"确实存在浪费"，再去时间轴上找"是哪条同步造成的"，最后回代码里改。

一个提醒：计数器是汇总值，它告诉你哪里不对，不告诉你为什么不对。看到带宽偏高，可能是一次范围拉满的 barrier，也可能是 layout 选择不当，甚至只是纹理格式选错了——所以它适合用来开始排查，不适合用来下结论。

7.4 自测清单：六个十分钟量得完的实验

把前面七章所有判据压成一张可执行清单。六个实验都能在本地小 demo 上做完，关键不是复现某个具体数值（数值因硬件而异，这里给的是方向，不是常数），而是确认"改动方向 → 指标变化方向"这一对关系在你的机器上成立：

第 6 个实验是这张表里唯一"两头都动"的：在飞帧数提高会换来更少的 GPU 空隙，代价是端到端延迟变大（§4.4）。所以它没有标准答案——先决定你要的是吞吐还是延迟，再调这个数。其余五个的预期方向都很干脆，做完对照一遍，你对"同步花多少钱"就从"听说很贵"变成了"我在自己的机器上量过"。

出处：AMD RGP Manual · Overview／NVIDIA · Advanced API Performance／Khronos Vulkan-Samples · performance 组样例（计数器与波形实测）。

八、同步之恶：误用代码段 + 修复（compare-options）

理论讲透了，最后用几段"错误代码 + 修复"把最容易踩的坑钉死。这些不是完整 demo，是指出 '为什么错、怎么改、诚实标注'的最小片段。

8.1 误区一：fence 当通用同步、每次都 idle

【错误】

【fence_wait_idle】每次提交后无脑清空 GPU —— 单帧能跑，生产吞吐归零
for frame in frames:
    submit_queue(command_buffer)      # 提交当前帧
    queue_wait_idle()                 # 把 GPU 彻底清空，独占等待

为什么错：queue_wait_idle 等于是"把命令流完全清空再继续"，CPU 每帧都被迫等 GPU 全跑完，帧间重叠一点不剩，吞吐塌成串行。修复：改用 fence 只等当前帧需要的那点，保留帧间流水。

【修复】

【fence_frame_pipeline】用 per-frame fence 只等真正依赖的那一帧
frame_fences = [create_fence(initial=signaled)...]
for i in cycle(range(3)):
    wait_fence(frame_fences[i])       # 只等这张 back 帧的上一轮画完（撞上双缓冲重叠）
    reset_fence(frame_fences[i])
    record_and_submit(command_buffer, signal=frame_fences[i])

修复说明：靠交换链双缓冲的天然 2–3 帧重叠，fence 只卡住"同一张 back buffer 被复用时"的那一点，CPU 与 GPU 各忙各的。

8.2 误区二：同一 queue 以为不用 barrier、直接读刚写的纹理

【错误】

【no_barrier_same_queue】同一 queue 里写完纹理立刻采样 —— 顺序对，但读的是 cache 旧值
render_pass_color_attach(tex)   # 作为颜色缓冲写 tex
sample_tex(tex)                 # 作为采样器立即读 tex —— 缺可见性，写的新值未落回前可能读到旧值

为什么错：提交顺序保证"写命令先执行"，但不保证"写的结果对采样器的 cache 可见"。tex 作为渲染目标写完后，数据可能还在渲染单元的 L2 里没充分回写；采样路径没被 invalidate，读到旧值。修复：在写与读之间插一个 COLOR_ATTACHMENT → SHADER_READ_ONLY 的 layout transition barrier，让硬件做 flush+invalidate。

【修复】

【layout_transition】写→读之间显式切 layout，硬件 flush+invalidate
cmdPipelineBarrier(
    srcStage=COLOR_ATTACHMENT_OUTPUT, dstStage=FRAGMENT_SHADER,
    srcAccess=COLOR_ATTACHMENT_WRITE, dstAccess=SHADER_READ,
    oldLayout=COLOR_ATTACHMENT_OPTIMAL, newLayout=SHADER_READ_ONLY_OPTIMAL,
    image=tex)

修复说明：这一极极小的一对 barrier，就是"同一 queue 也要同步"的正解——解决的是 where（可见性），不是 when（顺序）。

8.3 误区三：fence 当 semaphore 用、CPU 被频繁唤醒

【错误】

【fence_as_semaphore】两条 GPU queue 之间用 fence —— CPU 被无谓拉进循环，白付 CPU-GPU 往返
wait_fence(gfx_done)      # CPU 自旋等图形队列写完后处理
submit_compute(read=gfx_result)   # 再提交计算队列 —— 中间 CPU 白白醒来一次

为什么错：跨 GPU queue 的交接本来可以让 GPU 内部自己排队（semaphore），用 fence 硬是把 CPU 拉进每次交接，一次 CPU-GPU 往返白费。修复：用 semaphore 让 GPU 内部等。

【修复】

【semaphore_queue】跨队列依赖用 semaphore，GPU 内部自行排队，不惊动 CPU
submit_queue(gfx_queue, signal=sem, work=gfx_result)      # 图形队列写完，发信号
submit_queue(compute_queue, wait=sem, work=read(gfx_result))  # 计算队列内部等信号后接活

修复说明：semaphore 让 GPU 在设备内部完成跨队列交接，省掉一次 CPU-GPU 往返，也是 async compute 能省时间的底层原因。

8.4 误区四：把 barrier 范围拉满、破坏并行

【错误】

【all_commands_everywhere】每个 barrier 都 ALL_COMMANDS —— 等于频繁触发全局 pipeline drain
cmdPipelineBarrier(srcStage=ALL_COMMANDS, dstStage=ALL_COMMANDS, srcAccess=ALL, dstAccess=ALL)

为什么错：ALL_COMMANDS 逼驱动做全局 drain + 全 cache 运维，把毫无冲突的 stage 也一起排空，吞吐被反复拉停。修复：只声明真正有依赖的那两个 stage 与那一份访问。

【修复】

【narrow_stage_mask】只声明有依赖的 stage，让驱动最小化 drain 范围
cmdPipelineBarrier(
    srcStage=COMPUTE_SHADER, dstStage=VERTEX_SHADER,
    srcAccess=UNORDERED_ACCESS_WRITE, dstAccess=VERTEX_BUFFER_READ,
    oldLayout=GENERAL, newLayout=GENERAL, image=buffer_as_uav)

修复说明：链路里最常用的一条优化——把要同步的范围压到最小的两个 stage + 最少的一份访问，硬件 drain 的范围随之变小。

这条修复在真机波形上是可验证的：把 barrier 从最保守档收窄到 COLOR_ATTACHMENT_OUTPUT → FRAGMENT_SHADER 之后，片元工作全程不停、顶点工作与它并行推进，pipeline bubble 消失，帧时间改善 13%——

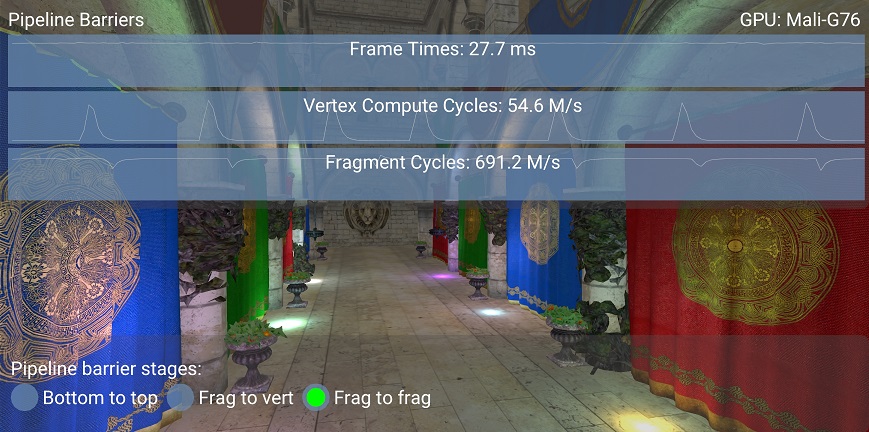

出处：Vulkan · Synchronization Examples／Vulkan Tutorial · Barrier Batching。

8.5 误区五：layout 一律从 UNDEFINED 开始

【错误】

【undefined_everywhere】每次 barrier 都写 oldLayout = UNDEFINED —— 语义上一定安全，代价是白扔一趟回写
cmdPipelineBarrier(image=gbuffer, oldLayout=UNDEFINED,
                   newLayout=COLOR_ATTACHMENT_OPTIMAL, ...)

为什么错：UNDEFINED 的字面意思是"这块数据我不认了"。于是上一帧好不容易留在 cache 里的内容被判作废，必须重新回写一遍；写带宽上去了，而"内容没变、本可以整块省掉"的优化也一并失效。第 4.1 节那两张真机计数器把它量化得很直白：同样一帧，只有 oldLayout 不同，写带宽差约 10%、判为重复的 tile 数差一倍。修复：把 oldLayout 写成上次已知的 layout——只有资源第一次使用、或数据确实已无效时，才该写 UNDEFINED。

【修复】

【tracked_layout】自己维护资源当前 layout，barrier 里如实声明
cmdPipelineBarrier(image=gbuffer, oldLayout=tracked[gbuffer],
                   newLayout=COLOR_ATTACHMENT_OPTIMAL, ...)
tracked[gbuffer] = COLOR_ATTACHMENT_OPTIMAL        # 用后更新状态

修复说明：这是"状态机得自己记"的典型——API 允许你偷懒写 UNDEFINED，硬件就照字面意思执行。D3D12 侧对应的坑是"拿 D3D12_RESOURCE_STATE_COMMON 当万能起点"。

8.6 一张表收束：同步对象该怎么选

把第 2 章的五个对象压成一张对照表，选对象就是在选"谁等谁、等多久"：

一条经验排序：event 与定向 barrier 最轻，全局 barrier 次之，强制排空更贵，跨队列 / 跨 PCIe 交接最贵；而 fence 这个对象本身极便宜——贵的是"用它把 GPU 等空"这件事。 所以整篇的结论可以收成一句话：不是"少用同步"，而是"用最小的范围、最合身的对象"。

8.7 排查路线：四类症状各自先看哪儿

误区讲完，给一张"症状 → 先查什么"的对照表。同步类问题的难处在于现象千奇百怪、根因只有那么几个，按症状分流能省掉大量乱试：

分成"脏"与"慢"两个大类来看会更清楚：脏（花屏、闪烁）几乎总是"可见性没建立或建立错了"，属于正确性；慢（卡顿、挂死）几乎总是"范围写宽了或信号等错了"，属于代价与语义。 前者用校验层 + 抓帧器最有效——校验层能直接指出"这里缺一次 barrier / layout 声明错了"；后者用计数器 + 时间轴最有效——它们能把"贵在哪一条"变成可见的停顿带。

最后一条经验：排查顺序永远从"能不能复现"开始。 同步问题的坏消息是它常常偶发，好消息是它非常依赖时序——固定帧率、关掉后台负载、尽量把在飞帧数与工作负载钉住，一旦能稳定复现，上面这张表基本就能定位到章节。

五个误区的共同教训只有两个词：范围（scope）与对象（fence vs semaphore vs barrier）——把一个边界问题用一个对象、一个最小范围的同步解决，而不是图省事上全局清空。

九、这一章留下的问题：从 queue 走到整个设备（bridge-to-next）

把这一期的坐标收束一下。我们把同步从 CS 工作项内（ep10，__syncthreads）一路提到了命令/队列/CPU-GPU：fence 解决"推进到哪"，barrier 解决"谁的数据对谁可见"，layout 管理资源身份，semaphore 让 GPU 自行跨队排列队。到这一步，本系列的"硬件机制账"基本收清了。

但它不是终点，而是一个坐标系的地基。ep12《2011 之后》要讲的 mesh shader、work graphs、异步计算的下沉，全部建立在这套"同步与资源生命周期"上——因为它们的卖点恰恰是"让 GPU 在运行时自己决定更多调度"，而"自己决定"的前提，就是这套 fence/semaphore/barrier 能精确表达跨命令、跨队列的依赖边界。

交棒的最后一笔账："同步"听起来是正确性的事，但在硬件层它同时是一笔性能账——正确性靠它撑住（flush/invalidate/pipeline drain），性能也往往被它拖住（孤立 barrier、ALL_COMMANDS、DeviceWaitIdle）。读 ep12 之前，先记得这套"范围与对象"的判据：一个边界问题，用一个对象、一个最小范围的同步解决。

合上这一篇之前，留三件可以立刻动手的事，它们都不依赖新硬件、也不需要重写引擎：

1. 把资源状态记起来：自己维护图像 / 缓冲的当前 layout 或 state，别再让 UNDEFINED / COMMON 当万能起点——这是投入最小、回报最直接的一项（§8.5）。
2. 把等待收窄：把每帧的 DeviceWaitIdle 换成按帧 fence 或 timeline 值，同时把 ALL_COMMANDS 换成本次真正有依赖的两个 stage（§7.4 的 1、4 号实验）。
3. 量一次再改：在计数器上先确认浪费真实存在，再去时间轴定位到具体那一条同步；不要凭感觉批量删 barrier——删错方向买到的是"偶发花屏"，那比慢更难查。

本篇的边界也一并说清：不涉及 mesh shader 与 work graphs 的完整实现（交 ep12）、不重复 CS 工作项内部那一层屏障（ep10 已讲透）、不展开应用层帧循环的完整接线（那是工程实践，不是硬件机制）。

待续：2011 之后（ep12）——mesh shader 完整实现、work graphs 把调度次数交给 GPU、硬件细分器的演化，以及这些机制如何在"GPU 自己排队"的同步地基上长出来。

出处：NVIDIA · Work Graphs（预告）／fgiesen · A trip through the Graphics Pipeline 2011 索引（CC0，背景）。

技术资源清单

• Khronos Vulkan 规范 · Synchronization and Cache Control
• Khronos Vulkan 规范 · VkFence／VkSemaphore
• Khronos Vulkan 规范 · Pipeline Barrier／Memory Barrier
• Khronos Vulkan 规范 · Image Layout Transition／Queue Family Ownership Transfer
• Khronos Vulkan 规范 · Timeline Semaphore／Resource Sharing Mode
• Khronos Vulkan-Samples · pipeline_barriers／layout_transitions／wait_idle／subpasses／async_compute／swapchain_images（本文全部真机实测图与计数器数据来源，Apache-2.0）
• Khronos · Vulkan Synchronization Examples
• Vulkan Tutorial · Execution vs Memory Dependencies／Barrier Batching
• AMD GPUOpen · Vulkan Barriers Explained／RDNA Performance Guide
• AMD · RGP Manual（barrier duration / drain time 观察）
• NVIDIA · Async Compute and Overlap
• NVIDIA · CUDA Memory Fence（__threadfence_* 类比）
• Microsoft · D3D12 Resource Barriers／D3D12 Enhanced Barriers
• Sebastian Castor · Vulkan synchronization（叙事参考）

下篇预告《【GPU 架构剖析】（十二）2011 之后：哪些机制变了，哪些没有》—— mesh shader 完整实现、work graphs 的动态调度、硬件细分器的演化，以及这些"GPU 自己排队"的现代机制如何长在同步的地基上。

相关链接 - 上一篇：【GPU 架构剖析】（十）计算着色器：波前、共享内存与三种屏障 - 下一篇（预告）：【GPU 架构剖析】（十二）2011 之后：哪些机制变了，哪些没有 - 核心参考：Fabian Giesen《A trip through the Graphics Pipeline 2011》——硬件管线异步结构的总背景 - 官方文档：Khronos Vulkan 规范 · Synchronization／Microsoft D3D12 Resource Barriers

With Best Wishes. 本文由@溯光 出品，转载请注明出处。我们在"提交、可见、资源身份"之间，继续挖下去。

（本篇完）
