GPU 架构剖析 · 第 十二 篇

2011 之后:哪些机制变了,哪些没有

2026-09-2016,583 字37 张配图

核心问题:前面十一期,我们手里握着一张 2011 年的硬件地图——命令队列、显存与地址空间、SM 与波前、纹理采样器、装配裁剪、光栅化与早深度、像素后端、几何前端与细分、计算着色器的共享内存、以及最后那张横跨 CPU 与 GPU 的同步账。这一期要回答的是收官问题:从 2011 年到 2026 年,这张地图上哪些位置被改写了,哪些位置一动没动? 我们不走"哪一年发布了什么"的编年史,而是给一套判定式:看到一个"新特性",先问它替代了 2011 年的哪个环节、代价转移到了哪一侧(应用侧还是驱动侧)、哪条原本由硬件兜底的保证被降级了。全篇按"变的三处 + 三条横向演化 / 没变的四处"两条线展开,所有数字都标注口径——规范事实、厂商宣传、第三方实测,三档分开写。

本篇不涉及移动端 TBDR 的取舍、性能测量方法论,以及 mesh shader / work graphs 的完整实现代码;理由是这三块分别属于《移动端图形与功耗》与本系列 ep10、ep11 的题内,本篇只做"变了/没变"的判定与依据(详见 §0.3 与 §0.5)。

本文由@溯光 出品,转载请注明出处。本文同步发布于公众号与个人博客:技术博客页。

题图
题图Ada AD102(GeForce RTX 4090)裸片实拍(多焦面拼接、近红外多晶硅层):十二年后,一片 GPU 硅上最显眼的仍是那批规则排布的 SM 阵列——本篇要讲的就是"哪些层被改写、哪些层原样保留"@ Wikimedia Commons · Fritzchens Fritz(CC0)

点题:十二年后,地图还剩几笔没改

0.0 内容总览:本篇知识地图(先看这张表,再决定读哪几章)

章 环节 2011 年的形态 2026 年的判定 主依据
一 几何输入 IA 固定功能:索引解压 + 顶点重用 变了:搬进可编程阶段 Mesh Shader 规范
二 资源绑定 每 draw 绑定一组槽位 变了:bindless + 运行期索引 VK_EXT_descriptor_indexing 等
三 工作发起 CPU 生成命令、GPU 顺序遍历 变了:节点图按需发起 Work Graphs 规范
四 求交 着色器自己算 新增专用单元:BVH 遍历与求交硬件化 DXR 规范、Turing 白皮书
五 着色速率 一律按最高速率 降级可调:VRS / FDM / SER VK_KHR_fragment_shading_rate
六 渲染目标与片上内存 管线创建时定死、片上归硬件管 显式化:命令期指定 + transient 声明 Vulkan 1.3、Vulkan Guide
七 存储与封装 GDDR 颗粒围一圈 形态大变:chiplet + HBM + 压缩 NVIDIA / Samsung / Arm
八 光栅、ROP、纹理、同步职责 固定功能 + 应用侧同步 未变(同步反而更显式) Mesh Shader 规范、Vulkan 同步章节
九 判据与总表 — 三问判据 + 时间线 + 变/不变矩阵 本篇归纳
十 收束 — 把读法迁移到后续白皮书的阅读上 本篇归纳

读法建议:只关心"我手上的老知识还能不能用"的朋友,可以直接读第八章与第九章;关心新机制怎么落地的,按一到六章顺序读;只想知道"这十二年到底改了什么"的,读第零章的 0.1–0.2 两节加第九章的矩阵即可。第十章的收尾三件事,任何一条都够一次技术评审用。

0.1 先把 2011 的基线摆出来

要把"变了什么"讲清楚,得先有一张可对照的底图。按 fgiesen 那套描述(CC0,本系列的立论底本),2011 年的图形管线可以压成五句话:

  • 几何输入是固定功能:索引解压、顶点重用(post-transform cache)、按索引拉起顶点属性,全部由硬件完成;应用只负责给出 index buffer 与 input layout;
  • 着色阶段顺序执行:VS →(HS/DS 细分)→ GS,GS 之后仍有固定功能的图元装配与裁剪;
  • 光栅化与 ROP 是固定功能:三角形建立、属性插值、深度测试、混合、写入,都不由应用控制;
  • 资源绑定是 per-draw 的:每个 draw 之前绑定一组常量/资源/采样器槽位;
  • 命令由 CPU 生成、GPU 顺序消费:命令缓冲里的内容被逐条遍历执行。

到 2026 年,这五句里有三句被改写了、两句原样保留,另外还有三条不属于"环节改写"、但同样深刻的横向演化(固定功能的按需降级、管线与渲染目标模型的显式化、硬件形态本身)。我们先把总表摆在这里,后面逐条展开。

2011 基线环节与 2026 现状总览
图 12-12011 基线环节与 2026 现状总览:变、降级、未变三态一眼看完——后面每一章都在展开这张表里的某一行(本系列绘制@ 本站自绘)

0.2 两条对照线

变了的三处,每一处都伴随一次"责任上移":

  1. 几何前端被搬进可编程阶段:输入装配器(Input Assembler,IA)被关掉,顶点重用不再由硬件兜底,责任上移到应用侧的 meshlet 划分;
  2. 资源绑定模型换了:从"每 draw 重绑一组槽位"变成"一次绑定巨量描述符 + 运行期索引"(bindless),绑定的固定成本消失,代价是资源生命期与可见性要自己管;
  3. 工作发起方式换了:从"CPU 生成命令、GPU 顺序遍历"变成"GPU 侧按需请求工作"(work graphs),串行遍历那一步被去掉,代价是调度正确性更难推理。

没变的四处,是这套地图真正的骨架,也是本篇与"新特性罗列文"的分界线:SIMT 波前执行模型、固定功能光栅化与 ROP、纹理采样器这条固定流水、以及"同步职责留在应用侧"这件事——最后一条不但没变,还更显式了。

0.3 口径声明与边界

本篇所有性能数字分三档,正文里每次出现都会标注:

口径 含义 例
规范事实 规范/文档原文,可逐字核对 mesh shader 输出顶点 ≤256
厂商宣传 厂商官方材料给出的收益,场景特定 Lucy 场景 mesh 0.9 ms vs 1.8 ms
第三方实测 独立作者在公开文章里量到的结果 Niagara 20.7B vs 7.4B 三角形/秒

边界:不重复前十一期的机制细节(只做"变了/没变"的判定与依据);不写移动端 TBR/TBDR 的取舍与带宽账(《移动端图形与功耗》ep02/ep03 已写透);不写性能测量方法论(同系列 ep07);不展开 mesh shader / work graphs 的完整实现代码(ep10 已把计算模型交棒到本篇,本篇给机制与判据)。此外,凡是没取到官方原文的数字一律不写——比如 RDNA 3 的 MCD/GCD 划分与片间带宽,本轮检索只取到技术讲义、没取到白皮书原文,因此本篇不提这些具体数值。

出处:fgiesen · A trip through the Graphics Pipeline 2011(索引)/DirectX-Specs · Mesh Shader/DirectX-Specs · Work Graphs。

0.4 术语速查(中英对照)

本篇的机制名几乎都来自两套 API 的官方命名,先把中英对照钉在这里,后面每一章不再重复解释:

中文 英文 出现在
输入装配器 Input Assembler(IA) 第一章
网格着色器 / 任务着色器 / 放大着色器 Mesh / Task / Amplification Shader 第一章
顶点重用 post-transform cache 第一章
小网格 meshlet 第一章
光栅化顺序 rasterization order 第一章
无绑定(描述符索引) bindless / descriptor indexing 第二章
描述符堆 descriptor heap 第二章
命令签名 command signature 第三章
间接绘制 indirect drawing 第三章
工作图 work graphs 第三章
加速结构(底层 / 顶层) acceleration structure(BLAS / TLAS) 第四章
着色器绑定表 shader binding table(SBT) 第四章
内联光线查询 inline ray query 第四章
可变速率着色 Variable Rate Shading(VRS) 第五章
片元密度图 fragment density map 第五章
着色器执行重排 Shader Execution Reordering(SER) 第五章
动态渲染 dynamic rendering 第六章
片上内存 / 瞬态附件 tile memory / transient attachment 第六章
管线库 / 着色器对象 pipeline library / shader object 第六章
稀疏资源 sparse / tiled resources 第六章
小芯片 chiplet 第七章
高带宽内存 High Bandwidth Memory(HBM) 第七章
帧缓冲压缩 frame buffer compression 第七章
波前 wavefront / warp 第八章
像素后端 render output unit(ROP) 第八章

0.5 为什么用判定式,而不是编年史

把 2011 到 2026 的特性排成年表,是最省事也最没用的写法。原因有三个:

  • 特性不是均匀分布的:2018–2024 这六年里塞进了 DXR、mesh shader、DirectX 12 Ultimate、work graphs 四件大事,而 2011–2017 的显式 API 期(Vulkan 与 D3D12)主要是在把 2011 年就存在的硬件能力"暴露得更充分";
  • 同一件事会被包装成不同名字:ExecuteIndirect、mesh shader 的间接绘制、work graphs 的 draw 节点,说的都是"让 GPU 自己决定画什么";按名字背年表,会以为它们互不相干;
  • 年表不回答"我该改什么":读者真正要的是"我手里的老代码/老知识,哪些还能用、哪些必须重写"。

判定式的写法把这三个问题一次解决:每条机制都归位到"它替代了哪个环节",于是同名的合并、异名的分家;每条机制都标出"责任转移到哪",于是"我该改什么"有了答案;每条机制都点出"哪条保证被降级",于是排查阶段有据可依。

举个具体例子。看到"mesh shader 关闭了 IA"这条信息,按年表只能记下"2019 年 11 月发布的特性";按判定式则能立刻推出三件对工程有影响的事:① 顶点重用不再由硬件兜底(要自己切 meshlet);② 依赖绘制顺序的效果要重新核对(有 AS 时顺序保证变弱);③ 原来的顶点缓冲布局可以保留、但 input layout 声明会作废(PSO 要改)。 这三条才是能直接落到代码里的东西。


一、几何前端被搬走了:IA 关闭之后,谁来补上顶点重用

1.1 概念:2011 的几何前端,一半功劳在固定功能

2011 年的几何输入是"半自动"的:应用给出 index buffer,硬件做索引解压;顶点被多个三角形复用时,post-transform cache 会把它缓存下来,避免重复执行顶点着色器;顶点属性的拉取格式(input layout)也在管线状态里声明好。也就是说,"一个顶点只算一次"这件事曾经是硬件替你保证的。

这一层在 2018 年之后被整体取消。DirectX 的 Mesh Shader 规范写得很直接:

Inputs to the Mesh shader don't have IA enabled.(mesh shader 的输入不启用输入装配器) With Mesh shaders, index buffers and input layouts can not be specified in the PipelineState description.(PSO 里不能再指定 index buffer 与 input layout)

规范同时给出了动机的原话:目标是"remove the need for the index processing part of the IA and allow GPUs to be more parallel"——把 IA 里那段索引处理拿掉,让 GPU 更并行。

1.2 原理:task/mesh 两阶段替换了一个流水段

替代品是两个新增的可编程阶段:

  • task shader(amplification shader):先跑一小批线程,决定"要不要发射工作、发射多少",用 OpEmitMeshTasksEXT 发射 mesh 工作组并传一个 payload;
  • mesh shader:直接产出顶点与图元(OpSetMeshOutputsEXT 声明实际输出数量,因此数量是动态的),然后交给同一个固定功能光栅化器。

这条替换路线的野心写进了规范:amplification shader 的意图是"eventually replace hardware tessellators"(最终取代硬件细分器)。不过这一条目前仍是意图而非既成事实——第三方实测里,保守的 meshlet 包围体方案与"用 mesh shader 换掉细分"之间的账并没有一边倒,这一点在 §1.5 的量化里会看到。

两个阶段的对照可以用五句话概括:

环节 2011 现在(mesh/task 路径)
索引解压 固定功能硬件 不存在(应用自己组织顶点)
顶点重用 post-transform cache 兜底 应用侧靠 meshlet 共享顶点
属性拉取 input layout 声明 + IA 拉取 着色器里自己按索引读数据
顶点/图元数量 由 index buffer 静态决定 OpSetMeshOutputsEXT 动态声明
输出拓扑 支持 strip/fan 仅支持 list(要自己展开)
几何前端:2011 与现在的两个流程对照
图 12-2几何前端的两个流程:左边是 2011 年的 IA→VS→(HS/DS)→GS→固定装配,右边是 task→mesh→同一个固定光栅器——被搬走的只有输入侧,光栅化本身一步没动(本系列绘制@ 本站自绘)

代价转移到了应用侧,落到工程里就是 meshlet。 硬件不再保证"一个顶点只算一次",应用就得自己把这件事安排出来:把模型切成顶点数受控的小簇(meshlet),簇内顶点共享一份数据,再给每簇配一个包围体做剔除。这套做法不是"新玩具",而是把 2011 年 post-transform cache 的活接过来自己干——省下的重复着色变成应用侧的数据组织成本。

顺带说一句,这一章里"责任上移"这四个字会反复出现,而且每次都长得很像,但移上去的东西并不一样:这里移上去的是顶点重用,第二章移上去的是资源生命期,第三章移上去的是工作调度。分清楚"移的是什么",比记住"又上移了"有用得多。

meshlet 划分与簇级剔除
图 12-3meshlet 是手工补回顶点重用的工程答案:簇内共享顶点、簇级包围体、按簇剔除——硬件交出的那部分责任,在这里被应用重新承担(本系列绘制@ 本站自绘)

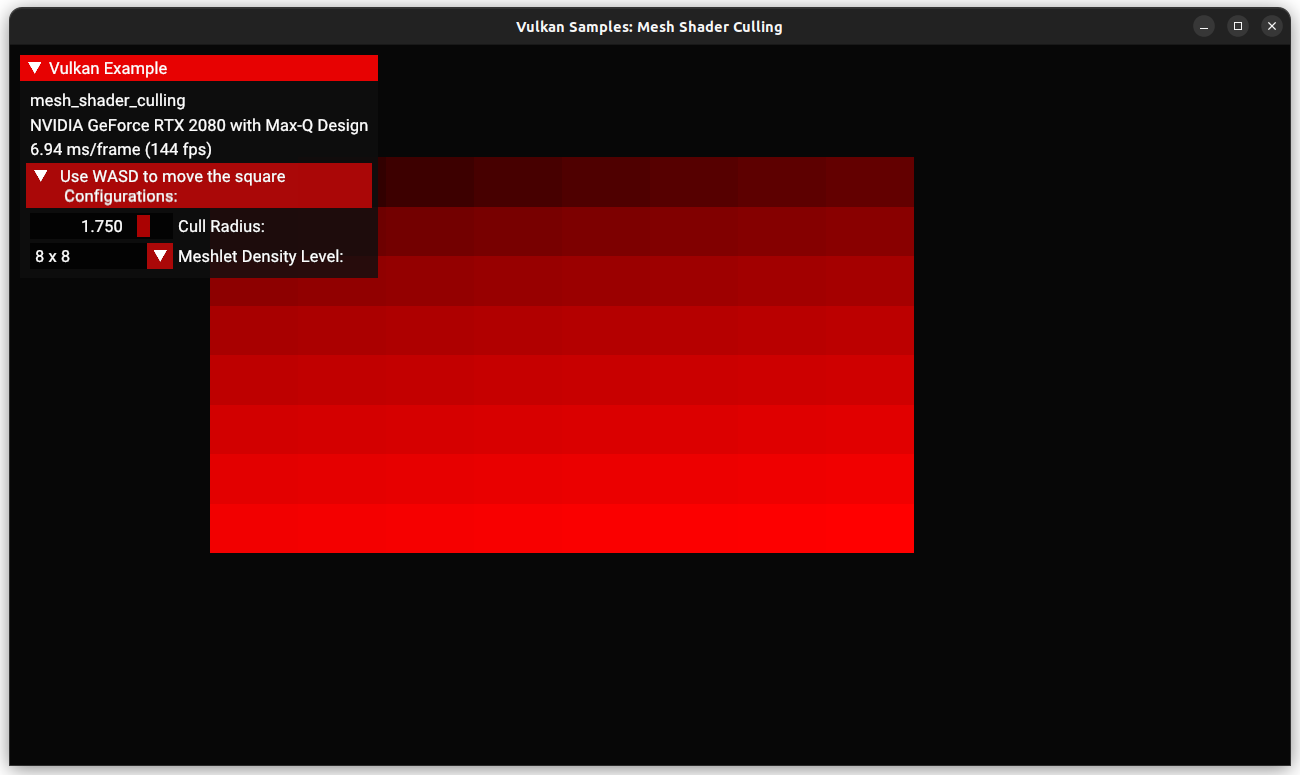

mesh shader 剔除样例
图 12-4官方样例里 mesh shader 驱动的簇级剔除:几何前端搬进可编程阶段之后,剔除粒度从"整批顶点"细化到簇——这正是责任上移换来的能力@ Khronos Vulkan-Samples(Apache-2.0)

上面这张官方样例图与本系列的示意图放在一起看,能对上三件事:簇级剔除确实能跑(官方样例)、剔除粒度确实更细(对照 2011 的整批提交)、代价确实在应用侧(meshlet 要自己切)。图注里那句"从整批顶点细化到簇",就是第一章结论的最好注脚。

那 GS 与细分去哪了? 这一层在 mesh 路径里没有一对一的替代阶段:

  • 细分的定位:官方说 amplification shader 的意图是"最终取代硬件细分器"——即用 task shader 决定"要发射多少工作"、mesh shader 生成三角形,逼近原来 HS/DS 的效果;
  • GS 的能力被拆成两半:几何放大这一类(用少量输入生成大量图元)被 mesh shader 直接吸收;而流输出(stream out)那部分没有对应物——在 mesh 路径里要把数据写到缓冲,得显式走 UAV 写;
  • 但"取代"并非一边倒:第三方实测里(§1.6 那张表最后一行),用保守包围体的 meshlet 方案去替代硬件细分器,收益并不稳定。所以现状是两条路并存,而不是后者取代前者。

一句判据:几何放大如果是"规则的、可预知的"(地形、曲面参数化),固定细分器依然省事;如果是"依数据而变的"(每帧 LOD 分布不均、需要按可见性决定生成量),task/mesh 更合适。

1.3 参数逐项:硬限制是怎么定死的

这些上限不是工程惯例,是规范条款,可以直接拿来评估"一个模型能不能塞进一个 mesh 工作组":

  • [numthreads] 满足 X × Y × Z ≤ 128;
  • 每个 mesh 工作组最多输出 256 个顶点、最多 256 个图元;
  • amplification shader 的 payload ≤ 16 KB/实例;
  • mesh shader 输出 ≤ 32 KB;两者合计 ≤ 47 KB;
  • mesh shader 可用的 groupshared 上限是 28K(比计算着色器的 32K 更小)。

Vulkan 侧的对应物是 VK_EXT_mesh_shader:新增 VK_SHADER_STAGE_TASK_BIT 与 VK_SHADER_STAGE_MESH_BIT,并新增了对应的 pipeline stage,让应用可以显式地同步这两个阶段。命令方面有个容易记错的细节:Vulkan 侧的命令是 vkCmdDrawMeshTasksEXT 系列——是 draw 而不是 dispatch。

1.3.1 一个 meshlet 的顶点预算怎么估

规范只给上限,不给推荐值,所以这个预算得自己估。步骤可以固定成四步:

  1. 统计模型的重用率:闭合三角网格的平均关系是"三角形数 ≈ 顶点数 × 2",也就是说一个 meshlet 若装 N 个顶点,大约对应 2N 个三角形(这是统计规律,不是规范约束);
  2. 先定三角形数、再反推顶点数:以"输出图元 ≤256"为界,一个 meshlet 的三角形数最多 256,对应顶点约 128 个——离 256 的顶点上限还有一半余量,这个余量要留给边界顶点(相邻 meshlet 共享、必须重复携带的那部分);
  3. 检查两个上限都不越界:顶点 ≤256、图元 ≤256,两者同时满足才合法;
  4. 给 AS payload 留预算:如果有 amplification shader,payload ≤16 KB/实例、mesh 输出 ≤32 KB,合计 ≤47 KB——这是"一个工作组能带多少数据"的硬顶,超了只能拆两级。

至于取多大合适,规范里没有答案,因为它取决于你自己的模型分布:meshlet 越大,剔除粒度越粗(一个簇要么全画要么全不画),簇内顶点复用的边界收益也越小;越小,簇数量爆炸、包围体与调度开销上升。 唯一靠谱的做法是拿你的场景统计一遍顶点复用率,再用剔除命中率去校准——这也是为什么这一节先讲"责任上移":参数没有标准值,只有你自己的统计值。

1.4 被降级的保证:光栅顺序

搬走 IA 顺带改掉了一条隐含保证。规范里专门有一段"Rasterization order":

  • 没有 amplification shader 时:同一次 DispatchMesh() 内的 thread group 按 (x, y, z) 顺序退场,图元的写入顺序有保证;
  • 有 amplification shader 时:只保证父级 AS 工作组之间的顺序,子 mesh 工作组之间不保证顺序。

这条差别在写"依赖写入顺序"的效果时很致命(比如不用 ROV 就用 UAV 累加、或者靠绘制顺序做覆盖)。判断口径很简单:你要的顺序保证,是不是被 AS 拆散了? 如果拆散了,就得用原子操作、ROV,或者自己把顺序约束写回图里。

光栅顺序保证的变化
图 12-5光栅顺序保证:无 AS 时同一 DispatchMesh 内按 (x,y,z) 有序退场;有 AS 时只保父级之间有序,子组之间要靠原子/ROV 自己兜(本系列绘制@ 本站自绘)

1.5 可核对的做法(变体 B)

本篇按系列约定不贴长代码,但给一份可核对的最小清单,照着改就知道自己有没有踩到:

【mesh 管线的 PSO 清单】
1. 不再提供:input layout、index buffer、primitive topology(拓扑由 mesh 自己声明)
2. 需要提供:task / mesh 的 [numthreads]、output signature(顶点属性 + 图元类型)
3. 同步:把 VK_PIPELINE_STAGE_TASK_SHADER_BIT / MESH_SHADER_BIT 加进 barrier 的 stage mask
4. 间接:vkCmdDrawMeshTasksIndirectEXT / ...IndirectCountEXT(数量可由 GPU 决定)
5. 顺序依赖:若依赖绘制/写入顺序,先确认有没有 AS 把顺序拆散(§1.4)

第 5 条是最容易被跳过、也最容易在"偶发花屏"里找回来的那条。

1.6 效果与量化(分口径)

数据 口径 出处
Lucy 雕像(27M 三角形,RTX 3090):mesh shader 0.9 ms vs 传统顶点着色 + 32 位索引 1.8 ms 厂商宣传(场景特定) NVIDIA 官方开发者博客
同场景配 16 位索引拆分:mesh 0.8 ms vs VS 1.1 ms 厂商宣传 同上
AMD 侧:顶点着色调用从 143.9k(重复因子 4.13)降到 48.9k(1.40),顶点数 34.8k 不变 厂商宣传 GPUOpen
Niagara 粒子:mesh 20.7B 三角形/秒 vs vertex shading 7.4B 三角形/秒 第三方实测 第三方博客(经 meshlet 综述转述)
meshlet 遮挡剔除(GBuffer 单视图):2.75 ms → 1.86 ms,加视锥剔除后 1.64 ms(约 −40%) 第三方实测(单一场景) Interplay of Light
task shader 是否真能取代硬件细分器 尚无定论 两方实测汇总(Unterguggenberger)

读这张表的正确方式是看重复因子那一行:从 4.13 降到 1.40 说明"顶点重用"这件事确实从硬件手里交到了应用手里——省下来的不是算术,是索引处理与重复顶点着色。

出处:DirectX-Specs · Mesh Shader 规范/Microsoft DirectX 博客 · Mesh 与 Amplification Shader 发布/Vulkan · VK_EXT_mesh_shader 提案/NVIDIA · Using Mesh Shaders for Professional Graphics/GPUOpen · Mesh Shaders on RDNA/Sebastian Aaltonen · No Graphics API。


二、绑定模型换了:从"每 draw 重绑"到"一次绑定 + 运行期索引"

2.1 概念:绑定曾经是 draw 的固定成本

2011 年的模型是"槽位制":每个 draw 之前,把常量缓冲、纹理、采样器按槽位绑好;切换材质意味着重新绑定一批资源。这个模型的代价不在 GPU 侧算得多慢,而在提交侧的动作数量——绘制对象越多,绑定调用越多,CPU 侧越先撑不住。

现在的模型把这笔账反过来了:绑定一次巨量描述符,之后靠运行期整数索引去取。Vulkan 生态里这件事的通用名字就叫 bindless:

Descriptor indexing is also known by the term bindless ... we can bind a huge descriptor set once and just index into a large number of descriptors.

2.2 原理:三块砖叠起来才成立

bindless 不是单个扩展,而是三件事叠出来的:

  1. update-after-bind:描述符在被绑定之后仍可更新——这是"一次绑定、长期复用"的前提,否则每换一次纹理还得重绑;
  2. 非 uniform 索引:同一个波前(wavefront)内,不同线程可以索引到不同的描述符。这一条是 2011 年模型完全做不到的:当年一个 draw 只有一套绑定;
  3. GPU 指针:VK_KHR_buffer_device_address(Vulkan 1.3 起进入核心)让着色器直接持有地址,进一步把"表驱动"变成"指针驱动"。

再往后一步,Vulkan 侧已经出现 VK_EXT_descriptor_heap 这类提案:不再需要 VkDescriptorSetLayout / VkPipelineLayout,而且"no shaders have to be modified to use it"——描述符模型的这几层封装,正在被一层层剥掉。

上一节讲几何前端时提到"责任上移",绑定侧同样如此:绑定成本消失了,但资源生命期与可见性责任上移了。 描述符堆里的一个槽位什么时候指向有效资源、什么时候能被覆写,API 不再替你盯——这正是 ep11 那套同步与生命期规则变得更重要的一部分原因。

绑定模型:per-draw 槽位与 bindless 堆对照
图 12-6两种绑定模型:左边是每 draw 绑定一组槽位,右边是一次绑定巨量描述符后按索引取用——绑定动作从"每 draw 一次"变成"每帧一次",代价是槽位的生命期要自己管(本系列绘制@ 本站自绘)

2.3 可核对的做法

【bindless 的最小落地顺序】
1. 建一个规模足够大的描述符堆/数组(按纹理数预估上限,留 20% 余量)
2. 打开 update-after-bind(绑定后仍可写)
3. 打开非 uniform 索引(否则同一波前只能走同一个描述符)
4. 索引来源统一:材质表 → 索引 → 描述符堆;或直接存 GPU 指针
5. 生命期:被索引到的资源在"最后一个可能使用它的帧"完成前不得释放(回看 ep11 §4.4 的多帧在飞)

第 5 条是 bindless 最常见的翻车点——它把 ep11 讲的那本"帧内资源账"从"每帧一套 UBO"扩展成了"每帧一套纹理索引"。

2.4 效果与量化

bindless 的收益几乎全部体现在提交侧,而不是 GPU 侧:

  • 绑定调用从"每 draw 一次"降到"每帧一次"级,CPU 侧提交开销随之下降;
  • 非 uniform 索引让"一次 draw 里用多种材质"成为可能,间接绘制与 GPU-driven 渲染因此才成立(见第三章);
  • 代价是驱动要维护更多约束——本轮检索里,官方样例明确演示了"绑定后更新"这一能力,但没有任何官方材料声称它"无成本"。

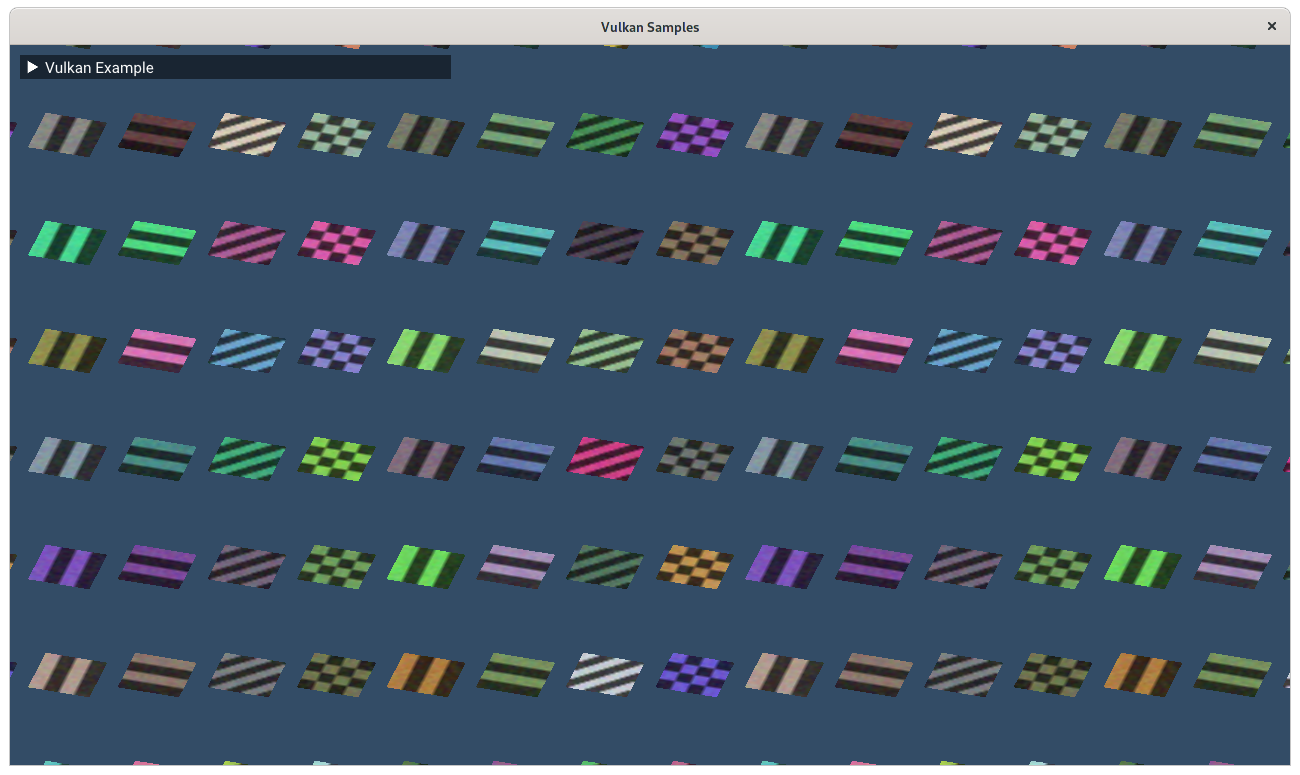

bindless 描述符索引官方样例
图 12-7bindless(描述符索引)官方样例画面:绑定一次巨量描述符后按运行期索引取资源——绑定动作从「每 draw 一次」降到「每帧一次」,代价是索引数据的生成与槽位生命期都要自己管@ Khronos Vulkan-Samples(Apache-2.0)

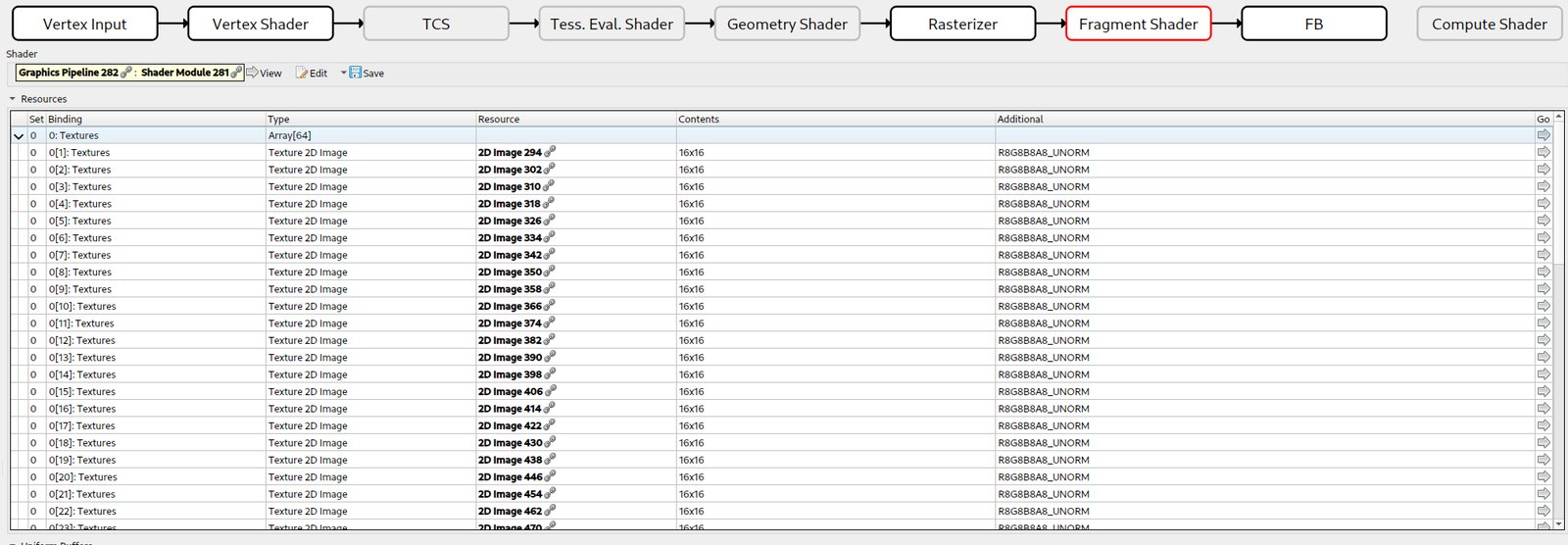

非 uniform 描述符索引
图 12-8非 uniform 描述符索引(官方样例):同一波前内不同线程可索引不同描述符,2011 年「每 draw 一套绑定」做不到这件事@ Khronos Vulkan-Samples(Apache-2.0)

上面两张官方样例图放在一起看,就明白"绑定"这件事的性质变了:左边证明描述符可以在绑定后更新,右边证明同一个波次里的线程可以走不同资源。把两件事合起来,2011 年的"每 draw 一套绑定"这个前提就没了——而 GPU-driven 渲染(下一章)正是建立在这个前提消失之上。

2.5 描述符堆的容量规划与两种索引方式

bindless 落地时有两个必须自己拍的决定,规范不会替你拍。

第一是容量。 堆要按"峰值纹理数 + 余量"建:纹理数组与 mip 链是各占一个槽还是共享一个槽、动态资源(每个 resize 换一批 RT)要不要动态扩张,都直接影响堆大小。留余量的理由很实际——堆一旦用满,回退路径通常是最难写的那个(要么重建堆、要么退回逐 draw 绑定,两条路都要改代码)。

第二是索引方式,这是 bindless 内部真正的技术分岔:

方式 怎么取资源 优势 代价
整数索引 材质表里存索引 → 查描述符堆 有边界信息、便于调试与工具观察;换资源只改一个槽 多一层间接;索引越界的行为依赖实现
GPU 指针 描述符里直接存设备地址(VK_KHR_buffer_device_address) 少一层间接、组合灵活(可以在着色器里算偏移) 失去边界检查:越界读会安静地读到别的资源,而不是被拦下

选法可以按数据性质分:表驱动的数据(材质、实例、光源)用整数索引,因为它们天然是"一堆同类资源";紧耦合的数据(顶点缓冲、临时缓冲、连续的结构数组)用指针,因为它们是"一段内存里的连续布局"。混用的项目里最常见的翻车是:把指针当索引用、又在指针上做了错误的偏移算术——这类 bug 的表现与 ep11 §8.5 那类"读到旧数据"极其相似,但根因完全不同。

2.6 这一章留下的问题

绑定成本消失之后,下一个瓶颈会前移到哪里?答案是索引数据的生成——材质表、实例表、剔除结果表都由 GPU 侧写出来,而"谁来写、什么时候写完、写完给谁看"就变成了第三章(工作发起)与 ep11(同步)的交界处。这也解释了为什么 GPU-driven 渲染的教科书里,同步与生命期的篇幅往往比绘制本身还长。

出处:Vulkan-Samples · Descriptor Indexing(bindless)/Khronos Vulkan Guide · Descriptor Heap/DirectX-Specs · Indirect Drawing。


三、谁发起工作:ExecuteIndirect 的两条约束,与 work graphs 的节点图

3.1 概念:从"CPU 生成命令"到"GPU 自己请求工作"

2011 年的模型里,命令是 CPU 生成的:CPU 知道要画哪些对象,把命令写进命令缓冲,GPU 顺序消费。GPU-driven 渲染要打破的正是这一条——让 GPU 自己决定"要画什么"。

第一步是间接绘制(indirect drawing):把要画的参数(顶点数、实例数等)放进一块 GPU 可写的缓冲,CPU 只发一条"按这块缓冲画"的命令。DirectX 12 为此引入了 command signature(命令签名)对象,用来描述间接参数缓冲的格式与命令类型;mesh 管线也有对应的 DISPATCH_MESH 类型。Vulkan 侧就是 vkCmdDrawIndirect* 与 vkCmdDrawMeshTasksIndirect* 系列。

但这只是第一步。间接绘制解决了"参数从哪来",没解决"要不要发起、发起几次、用哪套状态"。

3.2 原理:ExecuteIndirect 的两条硬约束

第一条约束写在 Work Graphs 规范里,是官方对旧模型的直接批评:

ExecuteIndirect ... forces a serial processing step for the GPU — walking through a GPU generated command list to determine a sequence of commands to issue.

也就是说:GPU 生成的那份"命令列表",仍然要被串行遍历一遍才能确定接下来发哪些命令。并行度在这里被卡住了。

第二条约束由 NVIDIA 在官方博客里点明:

ExecuteIndirect is confined to work under the state it was launched with, most notably the shader specified by the pipeline state object.

间接命令受发起时的管线状态约束。如果你的 GPU 侧数据说"这批对象要用另一个着色器",那就只能反复"改状态 → 再发起间接绘制",一次状态切换一次提交——这又回到了 CPU 侧的记账。

两条约束合起来,划出了 2011 之后"工作发起"这件事的天花板:参数可以来自 GPU,但发起序列与状态仍然由 CPU 侧预先组织。

ExecuteIndirect 的两条约束
图 12-9ExecuteIndirect 的两条硬约束:GPU 侧生成的命令列表仍要被串行遍历;且间接命令受发起时的 PSO 约束——参数来自 GPU,组织仍来自 CPU(本系列绘制@ 本站自绘)

3.3 原理:work graphs 把"命令列表"换成"节点图"

work graphs 换掉了那份列表。规范的定义是:

a graph of nodes where shader code at each node can request invocations of other nodes, without waiting for them to launch.

三个要点:节点可以请求调用下游(生产者-消费者关系写进图里)、请求之后不必等待下游启动、调度方式交给系统:

Scheduling of work requests can be done by the system with whatever underlying hardware tools are at its disposal ... Less capable architectures might revert to a single processor on the GPU scheduling work requests. More advanced architectures might use distributed scheduling techniques.

这句话的含金量在于它承认了实现分层:能力弱的架构可以退化成"一个处理器统一调度",强的架构可以分布式调度。对读者来说,这意味着"work graphs 的收益因架构而异"是规范自己写着的,不是厂商在找借口。

结构上的硬限制与新增语义单元:

  • 图是 DAG,允许节点输出给自己(自递归),递归深度上限 32(含递归);
  • 节点类型除了广播 / 合并 / 线程启动三种,还包含 mesh 节点、draw 节点、drawindexed 节点——也就是说,光栅化节点已经被纳入图里,这是第四章"专用单元"与第三章衔接的地方;
  • 官方也明确它不是银弹:对某些负载,"continue to use ExecuteIndirect"仍是更好的选择。
work graphs 的节点图语义
图 12-10work graphs 的节点图:节点请求下游调用但不等待下游启动,图是 DAG、可自递归、深度上限 32;节点类型已包含 mesh/draw,光栅化节点被纳入了这张图(本系列绘制@ 本站自绘)

3.4 可核对的做法(变体 B)

把一条典型的"剔除 → 绘制"间接管线改写成节点图,对照关系如下:

【改写对照】
1. ① 剔除 pass(compute)→ 写成 broadcasting/coalescing 节点(按需展开数量)
2. ② 写间接参数缓冲      → 取消:参数直接作为下游节点的输入记录
3. ③ ExecuteIndirect     → 换成 draw / drawindexed 节点(图内部发起,不经 CPU)
4. ④ 材质/着色器切换      → 换成 graph 内的节点分支(不再受"发起时 PSO"约束)
5. ⑤ 依赖与顺序          → 由图的边表达;需要顺序时用 ROV 或原子操作兜住

第 5 条与第一章"光栅顺序被降级"是同一类问题:把顺序保证从硬件隐式承诺,变成你要显式表达的东西。

3.5 效果与量化

数据 口径 出处
延迟着色案例(RTX 4090 / 1920×1080):work graph 0.8–0.95 ms vs uber shader dispatch 0.98 ms 厂商实测(单案例) NVIDIA 官方博客
"Work graph execution is not free"——图记录管理与调度本身有开销 官方定性 同上
对某些负载 ExecuteIndirect 仍更优 官方定性 Work Graphs 规范

这三行放在一起看,才是这一节该有的结论:work graphs 换掉的是"串行遍历 + 状态预绑定"这两笔固定成本,不是把所有调度都变成免费的。 什么时候值得换?当你的图里存在运行时才知道展开数量的生产者-消费者链时——这正是 Nanite 一类几何管线的最典型形状。

ExecuteIndirect 与 work graphs 的能力对照
图 12-11两条路线的能力对照:ExecuteIndirect 参数来自 GPU 但组织仍在 CPU;work graphs 把发起与状态都搬进图里,代价是调度正确性更难推理(本系列绘制@ 本站自绘)

3.6 三种节点类型,与"递归上限 32"的工程含义

work graphs 的节点类型决定了"一个请求如何展开成一批工作",需要逐项分清楚:

节点类型 语义 典型用途
broadcasting launch 请求里带一个数量,展开成该数量的调用 剔除节点说"这批 37 个 meshlet 可见",下游展开 37 次
coalescing launch 多个请求被合并成固定数量的调用 大量小请求需要合并处理(如汇总计数、批量分配)
thread launch 一个线程一个调用,粒度最细 逐元素处理(如逐光源裁剪)

在它们之上还有 mesh / draw / drawindexed 节点——这是"光栅化进图"的具体形式:几何处理与绘制不再由 CPU 侧的间接命令触发,而是图的节点。

"递归深度上限 32"这条限制比它看起来重要。 它意味着图的深度是预算:如果你的算法想在图上做层次化的多级展开(剔除 → LOD 选择 → 簇生成 → 绘制),每一级都要吃深度。深度用完就得改结构——把"继续往下递归"改成"写一个中间列表、下一帧或下一阶段再展开"。换句话说:

work graphs 把"命令的串行遍历"换成了"图的深度预算"——省下的是遍历时间,付出的是"深挖只能到 32 层"这个结构性约束。

这一点在调试上同样成立:图越深,"一次绘制到底是被谁请求的"越难追。实践建议是把深度控制在个位数级,把复杂逻辑放进节点内部而不是堆层级。

3.7 这一章留下的问题

work graphs 把"谁发起工作"交回给 GPU 之后,CPU 的角色去哪了?官方博客给的答案很直接:CPU 的重心正在从"生成命令"转向"资源管理与依赖追踪"("the role of the CPU is trending towards primarily resource management and hazard tracking")。也就是说,本篇第二、三章的变化合起来,把应用侧的工作从"逐 draw 组织提交"改成了"组织数据与保证正确性"——这也是为什么 ep11 那套同步与生命期知识,在 2026 年比在 2011 年更重要。

出处:DirectX-Specs · Work Graphs 规范/Microsoft DirectX 博客 · D3D12 Work Graphs/NVIDIA · Work Graphs: A Case Study of Deferred Shading/NVIDIA · Advancing GPU-Driven Rendering with Work Graphs/DirectX-Specs · Indirect Drawing。


四、专用单元进来了:求交被做成硬件

4.1 概念:一条与"可编程化"相反的路

第一章到第三章讲的都是同一个方向:把固定功能拿掉,交给可编程阶段。光追硬件是反着来的——它把一件事做成固定的专用单元。

2011 年的 GPU 里没有"求交"这种单元,射线与三角形求交只能由着色器程序自己做,遍历一棵包围体层次(BVH)也全靠指令。2018 年之后,BVH 遍历与光线-三角形求交被搬进了 SM 里的专用硬件。NVIDIA 图灵白皮书的原话是:RT Core 代表 SM 中的线程做可见性测试("RT Cores perform visibility testing on behalf of threads running in the SM")。

这个方向的转变值得单独标一笔:"更可编程"不是唯一的技术演进方向。当一件事足够常用、足够规则、又足够贵时,把它做成专用单元的收益会超过灵活性。

4.2 原理:两级加速结构与两种调用方式

DXR 规范给出的两级结构是:

two levels of acceleration structures: Bottom-level acceleration structures each consist of a set of geometries ... A top-level acceleration structure represents a set of instances of bottom-level acceleration structures.

  • BLAS(底层加速结构):装几何——可以是三角形网格,也可以是用 AABB 描述的过程图元;
  • TLAS(顶层加速结构):装实例——每个实例引用一个 BLAS 并带自己的变换。

两级拆开的价值在更新频率:静态几何的 BLAS 建一次长期可用,而每帧变化的实例变换只更新 TLAS 那层。这是加速结构的工程账,也是为什么"动态物体多"的场景更吃 TLAS 更新。

调用方式有两代:

  • SBT 派发模型(DXR 1.0 / VK_KHR_ray_tracing_pipeline):命中后走 shader binding table 找对应的命中着色器,好处是结构清晰,代价是组织复杂;
  • inline ray query(VK_KHR_ray_query,规范里的 OpRayQueryProceedKHR):在任意着色器里内联发起求交,不进入 SBT 派发模型。这一条让光追从"独立管线"变成了"着色器里的一种操作"。
两级加速结构:TLAS 是一组 BLAS 实例
图 12-12两级加速结构与两级更新频率:BLAS 装几何(三角网格或 AABB 过程图元)、TLAS 装实例——静态几何建一次、动态实例每帧更新 TLAS,这是加速结构最实用的那条工程账(本系列绘制@ 本站自绘)

4.3 参数与新增资源类型

  • RT Core 的吞吐:Ada 第三代 RT Core 的 ray-triangle 相交吞吐相对上代为 2×(厂商宣传口径);
  • 不透明微图(Opacity Micro-Map):Ada 引入,规范侧有 VkAccelerationStructureTrianglesOpacityMicromapKHR/EXT——用来快速判断"这次命中是不是真的命中",省掉为透明度走一遍着色;
  • 专用层级的代价:专用单元带来的是新的资源类型与新的同步需求——加速结构要构建(build)、要更新(update)、要在使用前完成可见性交接。ep11 那套"资源生命期"的规则,在这里多了一类对象。

4.4 代价:发散是固有成本

RT Core 替线程做遍历与求交,但着色仍然是线程的事。光追的经典形态是"相邻线程打到完全不同的材质/几何",于是同一个波前里线程走不同的分支、访问不同的数据——发散(divergence)。这不是 RT Core 的缺陷,而是它的固有形态,也直接催生了下一章那个机制:把发散的工作重排回来。

RT Core 在 SM 中的职责
图 12-13RT Core 在 SM 中的位置与职责:替 SM 里的线程做 BVH 遍历与求交,着色仍由线程承担——发散因此成为固有代价(本系列绘制@ 本站自绘)

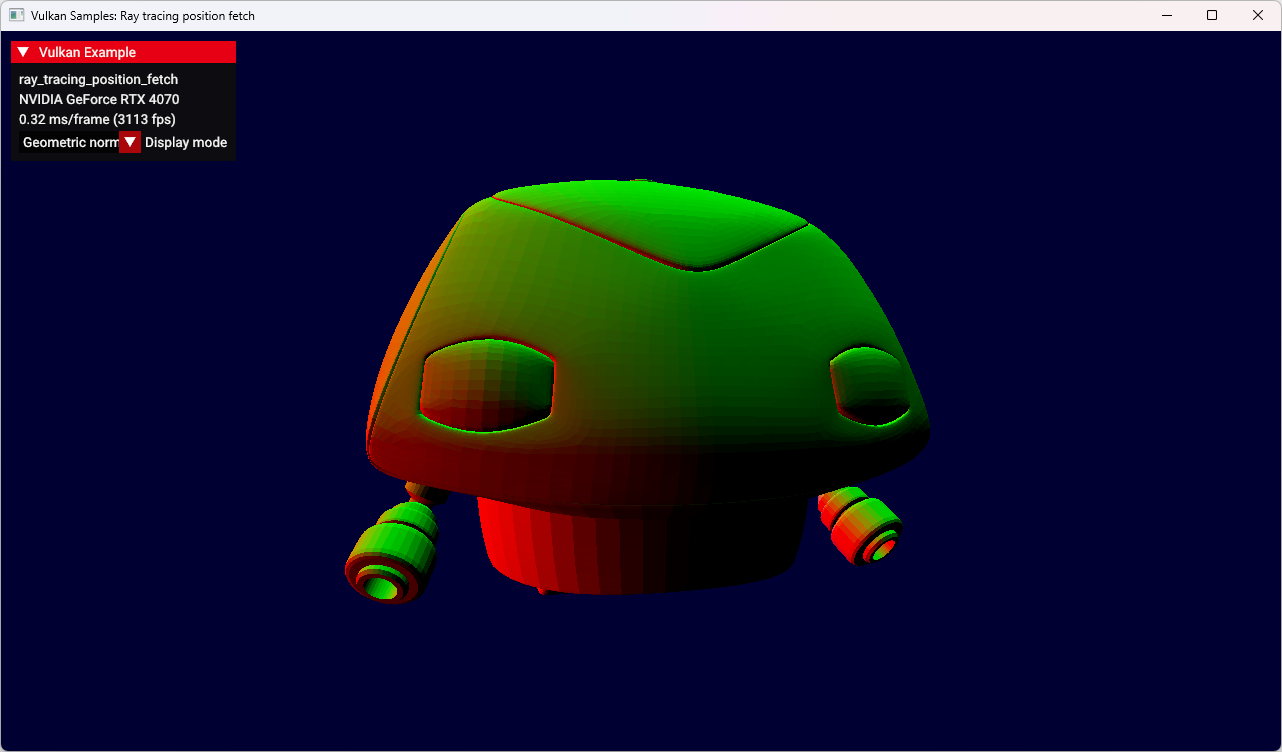

官方光追样例实测画面
图 12-14官方光追样例的实测画面(含 position fetch 扩展):求交已由专用单元承担,应用侧多出的是一类新资源与它的同步责任@ Khronos Vulkan-Samples(Apache-2.0)

4.5 效果与量化

数据 口径 出处
Ada 第三代 RT Core:ray-triangle 相交吞吐 2× 厂商宣传 NVIDIA 产品页
加速结构仍是"新资源类型"(构建/更新/可见性) 规范事实 DXR 规范、Vulkan 光追章节
inline ray query 可绕过 SBT 派发 规范事实 VK_KHR_ray_query / 规范 OpRayQueryProceedKHR

出处:DirectX-Specs · Raytracing 规范/Microsoft DirectX 博客 · 发布 DXR/NVIDIA Turing 架构白皮书/Vulkan 规范 · Ray Tracing 章节。

4.6 加速结构的三种操作与 SBT 的组织

专用单元带来的不只是一次求交调用,还有一套资源生命周期操作。加速结构上最常见的三种操作,代价与用途完全不同:

操作 做什么 何时用 代价特征
build(构建) 从几何数据从头建一棵 BVH 静态几何首次建、拓扑变化 最贵,通常配合异步计算或专用队列
update(更新) 复用已有拓扑、只更新顶点位置 每帧形变(蒙皮、布料、植被摆动) 比 build 便宜,但频繁 update 会让树质量下降
compact(压缩) 把构建期的临时空间压成紧凑块 构建完成后一次性做 换来显存占用下降,之后不能再 update

三者之间的取舍就是加速结构最实用的一条工程规则:需要每帧 update 的地理/角色几何走 update;不需要动的静态几何走 build + compact(省显存、遍历也更快);而长期只 update 不重建,遍历效率会持续退化——所以要留一条"周期性重建"的策略。

SBT(shader binding table)的组织方式则是另一类坑。它本质是一张表,把"哪个实例 × 哪个几何 × 哪种命中"映射到一段着色器记录上。三件容易写错的事:

  1. 索引偏移:命中组、几何索引、实例偏移三者叠加算出来的位置,任何一项写错都会让你落到另一段着色器上(表现是"画面莫名其妙用了别的材质逻辑",而不是崩溃);
  2. 记录对齐:记录大小与对齐要求由硬件能力决定,跨平台时不能假定一个固定值;
  3. 与内联求交的分工:VK_KHR_ray_query 那一路不走 SBT,所以项目里常常两种方式并存——能用内联的地方别硬塞进 SBT,省下一层间接与一张表的维护。

最后把这一章挂回 ep11 的那本账:加速结构也是资源,构建/更新之后要使用它,同样需要一次可见性交接(写端 make available、读端 make visible)。这不是可有可无的礼节——它是"专用单元"给应用新增的那部分同步责任。


五、固定功能的按需降级:VRS、fragment density map 与 SER

5.1 概念:不是砍掉固定功能,而是让它可调

第四章的专用单元是"加东西",这一章是第三种变化形态:固定功能还在,但它从"一律按最高速率执行"变成了"按区域、按图元、按需调低"。

官方对这个方向的动机写得很直白:分辨率从 4K 到 8K 让性能需求涨 4 倍,而"this extra pixel fidelity is not necessarily perceptible"(这些额外的像素保真度并不一定被感知到)。于是在"必须渲染"和"不必那么认真地渲染"之间,硬件开出了一个可调旋钮。

5.2 原理:VRS 的三档控制点

Vulkan 的 VK_KHR_fragment_shading_rate 给了三档控制粒度,理解这三档就理解了这一类机制的全貌:

档位 控制方式 典型用途
per-draw VkPipelineFragmentShadingRateStateCreateInfoKHR 或动态 vkCmdSetFragmentShadingRateKHR 整批对象统一降速率(如远处水面、半透明雾)
per-triangle provoking vertex 上写出 PrimitiveShadingRateKHR 同一个模型里近处 1×1、远处 2×2
per-region VkFragmentShadingRateAttachmentInfoKHR + 一张 shading rate attachment(texel 尺寸受 min/max 与长宽比限制) 按屏幕区域分配速率——VR 的中心清晰 / 边缘降速最典型的用法

三档不是互斥的,它们通过 combiner ops(KEEP / REPLACE / MIN / MAX / MUL)合成,最终速率还受 maxFragmentSize 与 maxFragmentSizeAspectRatio 上限约束。

这里有一处工程细节值得记下来,因为它是跨 API 移植的真实坑:Vulkan 用线性值做 MUL,而 D3D 的 VRS 用 log2 位标志相加,语义并不一致,于是规范里专门引入了一个限制项 fragmentShadingRateStrictMultiplyCombiner 来对齐——同一套想法,两套 API 的乘法不在同一个数域里。

VRS 的三档控制点与合成
图 12-15VRS 的三档控制点:per-draw 管整批、per-triangle 管模型内部、per-region 管屏幕区域;三档经 combiner 合成后才得到最终速率(本系列绘制@ 本站自绘)

5.3 原理:fragment density map 与 SER

fragment density map(FDM) 是 per-region 那一档的移动/VR 变体:用一张"密度图"告诉硬件屏幕上每个区域该按什么密度着色。它解决的是同一个问题——视野边缘不值得按中心的分辨率着色。

shader execution reordering(SER) 解决的是第四章留下的那个代价。Ada 白皮书的定义是:SER 是一套新的调度系统,可以在飞行中重排着色工作("reorders shading work on-the-fly"),以改善执行与数据局部性。翻成大白话:把发散的线程攒成同质的批次再执行,让同一个波前里的线程尽量干同一件事。

SER:把发散的工作在飞行中重排
图 12-16SER 的思路:光追着色天然发散,重排把同质工作攒到一起执行,用调度换执行效率(本系列绘制@ 本站自绘)

5.4 效果与量化(分口径)

数据 口径 出处
VRS + NAS 组合:FPS 最高 +15% 厂商宣传 NVIDIA Adaptive Shading
VRS 的官方定性:"essentially free of charge" 的性能提升 官方定性(无倍数) Microsoft VRS 文档
Gears 的 VRS Tier 2 落地(跨 Xbox Series 与 PC) 第一方落地案例 Microsoft DirectX 博客
SER:RT shading 最高 3×、游戏帧率最高 +25% 厂商宣传 NVIDIA Ada 产品页

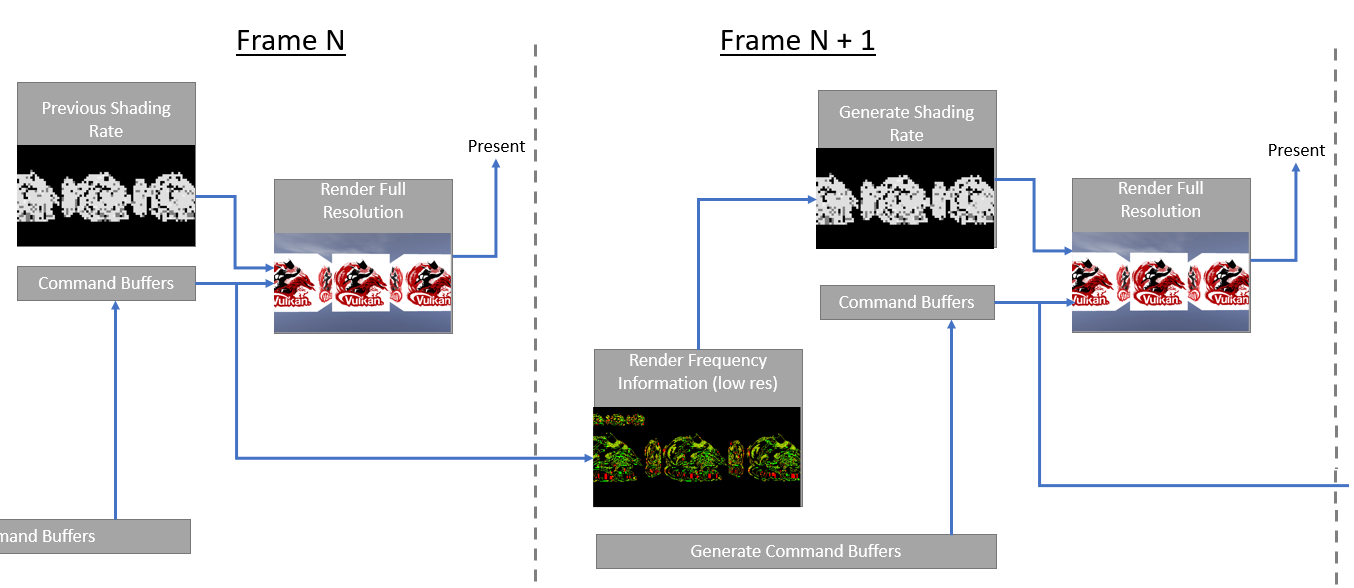

VRS 官方原理示意
图 12-17VRS 官方原理示意:着色速率按区域可调——固定功能被按需降级,而不是被删除@ Khronos Vulkan-Samples(Apache-2.0)

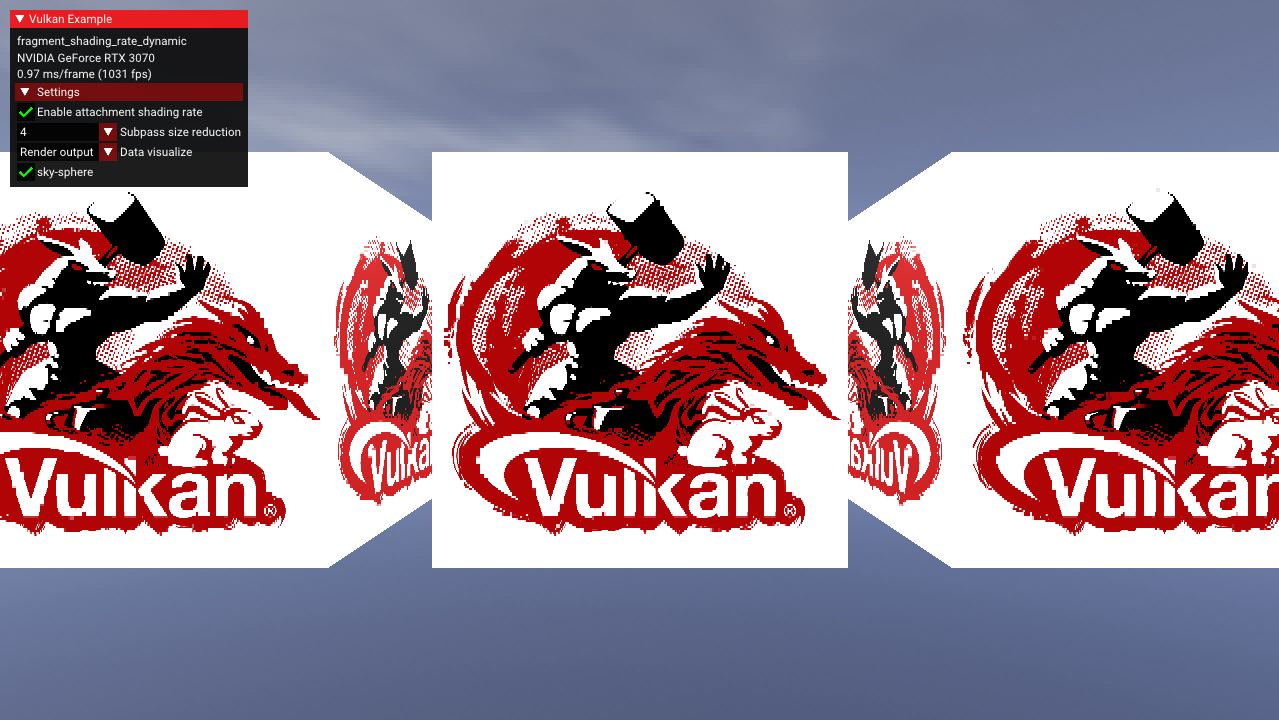

降速率后的渲染结果
图 12-18降速率后的渲染结果实测截图:旋钮拧下去画面长什么样,官方样例里可以直接看到@ Khronos Vulkan-Samples(Apache-2.0)

上面两张官方样例图连起来看,就是一个完整的"这一类变化"的样本:原理图说明旋钮在哪,效果图说明旋钮拧下去画面长什么样。它们与第一章的 mesh shader 图、第二章的 bindless 图属于同一类证据——真实素材来自官方样例仓库,而不是我们的示意图。

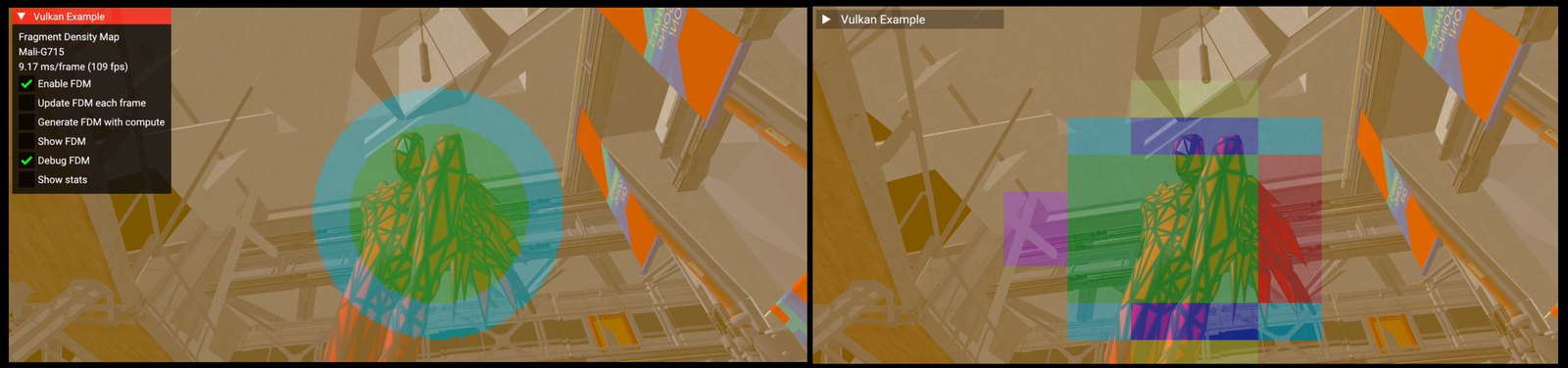

fragment density map 官方对比
图 12-19fragment density map 官方对比图:按屏幕区域分配着色速率,VR 场景里最典型的用法@ Khronos Vulkan-Samples(Apache-2.0)

出处:Vulkan · VK_KHR_fragment_shading_rate 提案/Microsoft Learn · Variable Rate Shading/Microsoft DirectX 博客 · Gears 的 VRS Tier 2/NVIDIA · Adaptive Shading 深度解读/NVIDIA Ada 架构白皮书。

5.5 三档冲突时怎么合成:一个必须算清楚的例子

VRS 的三档可以同时生效,于是"最终速率是谁说了算"必须算清楚——这也是 combiner 存在的意义。假设同一批像素上同时有以下三个来源:

来源 声明的速率 谁提的
per-draw 2×2 材质说"这批是半透明雾,降一档"
per-triangle 1×1(远景三角形声明"我精算") 顶点着色器在 provoking vertex 上写出
per-region 4×4(屏幕边缘区域) shading rate attachment 提的

三档的合成不是取最小值,也不是简单相乘,而是按 combiner 的声明逐对合成:MIN 会取最精细的(1×1)、MAX 取最粗的(4×4)、MUL 把两个方向的倍率乘起来(2×2 与 4×4 相乘会撞上 maxFragmentSize 上限)。所以同一份数据,换一个 combiner,最终画质与性能可以差好几倍。

这里还埋着 §5.2 提过的那个坑:Vulkan 的 MUL 在线性值上做、D3D 的 VRS 在 log2 位标志上相加,同一套"相乘"的直觉在两套 API 里落到的数域不同。写成代码就是:

【合成顺序与注意事项】
1. 先算 per-draw × per-triangle(同一批内部)
2. 再与 per-region 合成(屏幕级)
3. 每步后检查是否越过 maxFragmentSize / maxFragmentSizeAspectRatio
4. 要"最精细者胜"就声明 MIN;要"最粗者胜"用 MAX;跨 API 时先确认 MUL 的数域
5. 降速率后务必复核依赖像素精度的效果(自定义插值、某些后处理)

第 5 条是实践中最容易漏的一步:VRS 不改变你的着色器逻辑,只改变它被执行的密度——所以任何"按像素做微积分"的效果(导数、邻域采样、逐像素抖动)都要重新验证一遍。


六、管线与渲染目标模型显式化:把硬件内部的约定搬到 API 表面

6.1 概念:2011 的"预先声明"模型

2011 年的模型里有两条"预先声明"的约定:渲染目标集合在管线创建时确定(render pass 与 attachment 要提前声明),以及片上内存(tile memory)是硬件内部的事——应用不需要知道数据待在片上还是落到显存里。

第六章这一类变化,方向都是把这两条约定从硬件内部搬到 API 表面。它不改硬件能力,改的是暴露方式。

6.2 原理:dynamic rendering

VK_KHR_dynamic_rendering 对应的核心入口是 Vulkan 1.3 的 vkCmdBeginRendering:attachment 在命令期指定,而不必在管线创建时定死。配套的 VkPipelineRenderingCreateInfo 也进入了 1.3 核心,管线只需要知道格式,不必与某一个 render pass 对象绑定。

这件事的直接收益在工程侧:render pass 与 pipeline 的排列组合爆炸被消掉了。以前"同一个管线配不同 attachment 组合"要各建一份兼容对象,现在只要格式兼容就能复用。

6.3 原理:片上内存显式化(transient 与 input attachment)

Vulkan Guide 关于 TBR 最佳实践给出一条很实在的建议:只在一个 render pass 内存活的数据,应标记为 transient attachment(VK_IMAGE_USAGE_TRANSIENT_ATTACHMENT_BIT)并配 VK_MEMORY_PROPERTY_LAZILY_ALLOCATED_BIT——"某些 GPU 可以完全不分配物理系统内存",数据"只存在于片上内存"。

官方样例(subpasses)把反面也演示清楚了:没有设 transient / lazily allocated 时,fragment job 会增加,因为数据必须写回外部内存。也就是说,这一节讲的"显式化"不是学术问题,它直接决定 tile 架构省不省带宽。

render pass 预声明与 dynamic rendering 模型对照
图 12-20两条模型:左边是 attachment 在管线创建时定死、片上内存由硬件自行处理;右边是 attachment 命令期指定、片上内存通过 transient/lazily-allocated 由应用显式声明——第二句才是这一章真正的变化(本系列绘制@ 本站自绘)

6.4 原理:管线模型的两端——GPL 与 shader object

管线抽象本身也在被拆。VK_EXT_graphics_pipeline_library 的官方动机是"monolithic compilation very slow":把图形管线拆成可以独立编译、独立链接的部件,先把贵的部分编好,剩下的运行期链接。它的 prior art 是给光追管线用的 VK_KHR_pipeline_library——同一个想法先在光追侧验证,再搬到图形侧。

反方向则是 shader object:连"预先整体创建 PSO"这个前提都取消,着色器按需指定。GPL 是把大对象拆小,shader object 是把固定对象变活。 这两条路都不改变硬件的执行方式,改的都是"什么时候编译、什么时候确定状态"的时序。

此外还有一类更彻底的显式化:sparse / tiled resources——物理页按需挂接,虚拟地址连续、物理页可以稀疏。它把"内存是否真的分配了"这件事也交到了应用手里(虚拟纹理、流式加载的基础)。

6.5 可核对的做法(变体 B)

【从 render pass 迁到 dynamic rendering 的检查清单】
1. 管线创建:换成 VkPipelineRenderingCreateInfo(只声明格式)
2. 命令录制:vkCmdBeginRendering / vkCmdEndRendering 包住绘制
3. layout:自己负责在 begin 之前把 image 切到 COLOR_ATTACHMENT_OPTIMAL(回看 ep11 §4.1)
4. 片上数据:标记 TRANSIENT + LAZILY_ALLOCATED,否则等于放弃 tile 省带宽
5. 兼容性:多线程录制时确认 attachment 的 layout 转换不跨线程冲突

第 3、4 两条是迁移中最常见的回归点:dynamic rendering 把"谁负责 layout"从驱动挪到了应用,而 transient 标记一漏,省下来的带宽会原样还回去。

6.6 效果与量化

数据 口径 出处
transient + lazily-allocated:某些 GPU 可完全不分配物理系统内存,数据只存在于片上 官方文档 Vulkan Guide · TBR Best Practices
不设 transient:fragment job 数量增加(数据要写回外部内存) 官方样例说明 Vulkan-Samples · subpasses
GPL 的动机是"单体编译太慢" 官方动机 VK_EXT_graphics_pipeline_library 提案

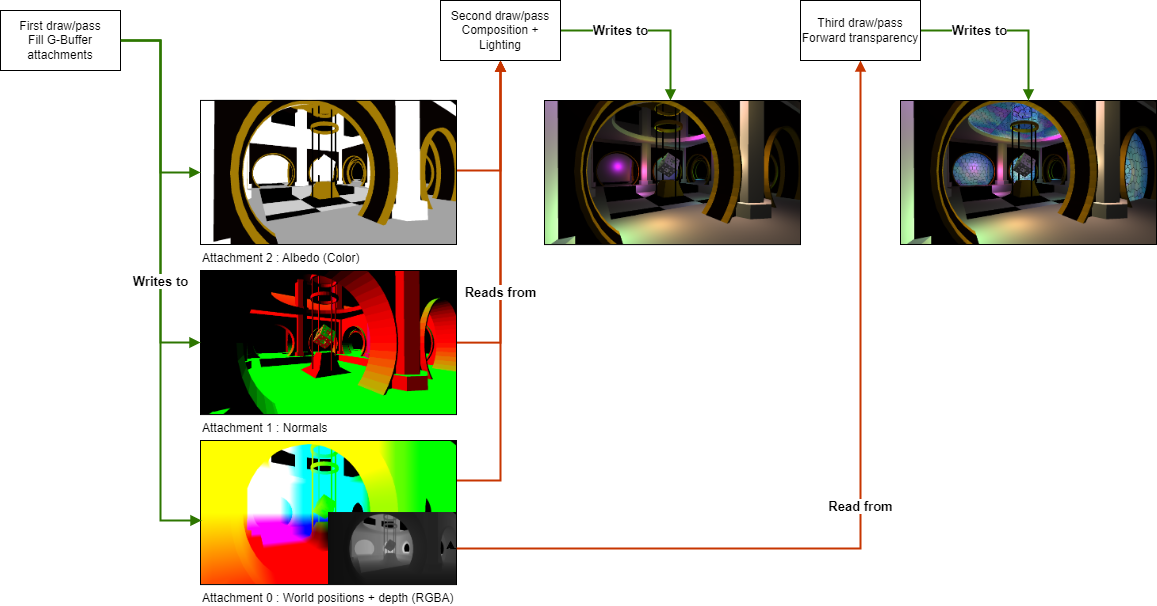

dynamic rendering 官方样例
图 12-21dynamic rendering + local read 官方样例:attachment 从「管线创建时确定」变为「命令期指定」@ Khronos Vulkan-Samples(Apache-2.0)

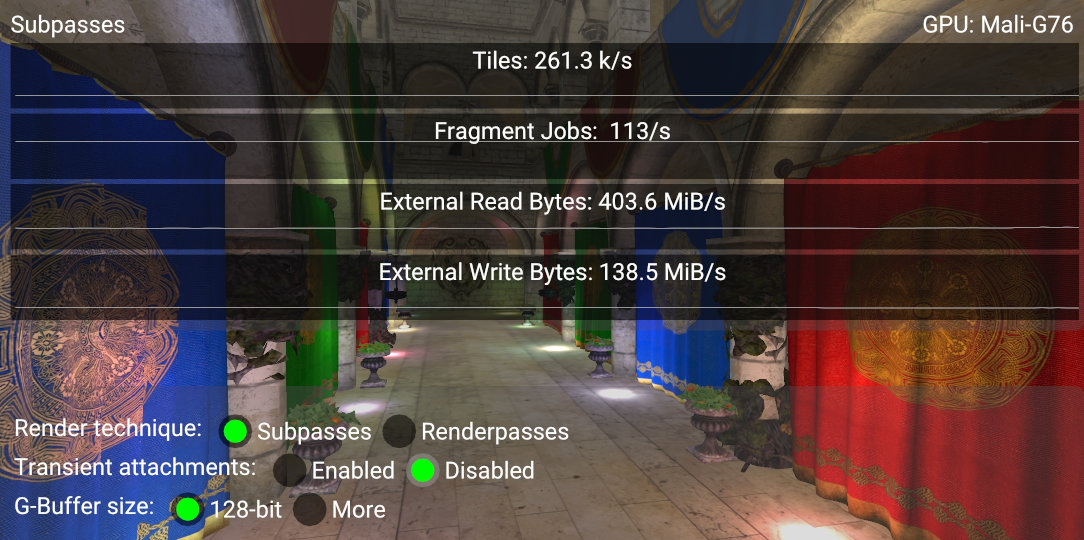

transient attachment 实测
图 12-22transient attachment 实测:只在 render pass 内存活的数据可以不落系统内存——片上内存从硬件内部走到了 API 表面@ Khronos Vulkan-Samples(Apache-2.0)

上面两张图对应 6.2 与 6.3 两条原理:第一张是"attachment 什么时候确定",第二张是"数据待在哪一级存储"。把这两件事都显式化之后,2011 年那句"渲染目标集合在管线创建时确定"就正式作废了。

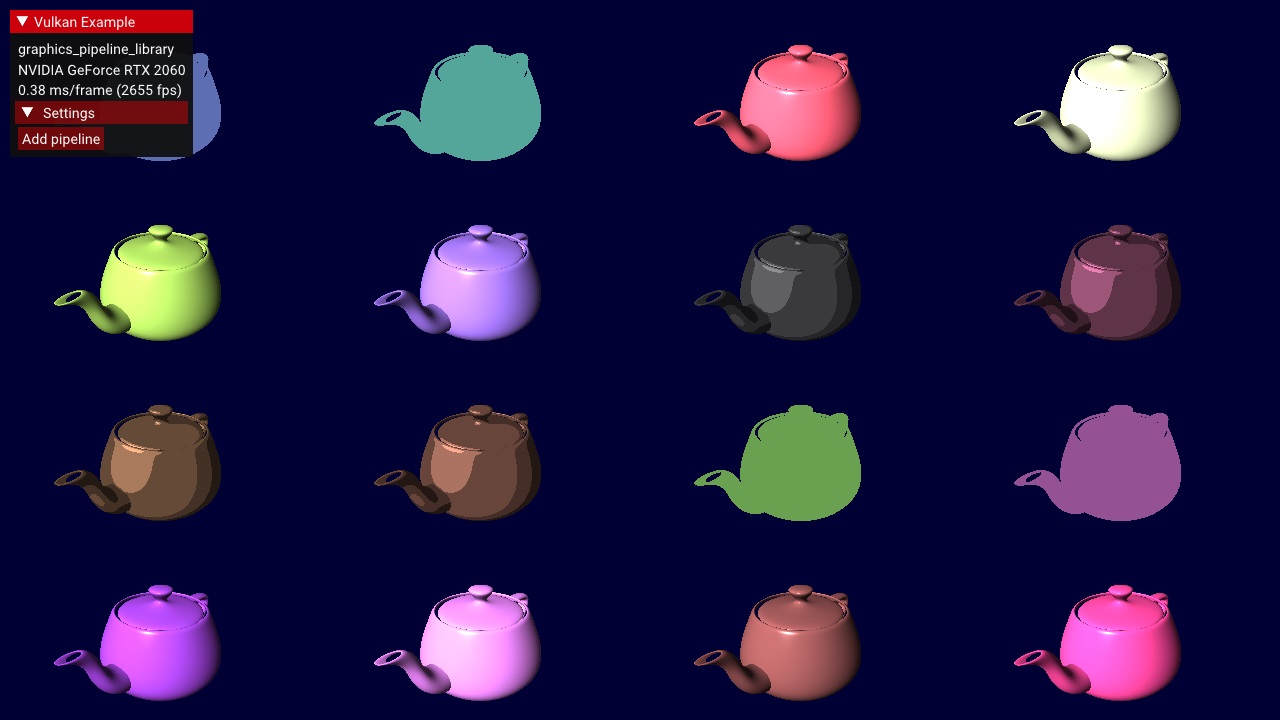

graphics pipeline library 官方样例
图 12-23graphics pipeline library 官方样例:把巨型管线拆成可独立编译链接的部件,回应「单体编译太慢」@ Khronos Vulkan-Samples(Apache-2.0)

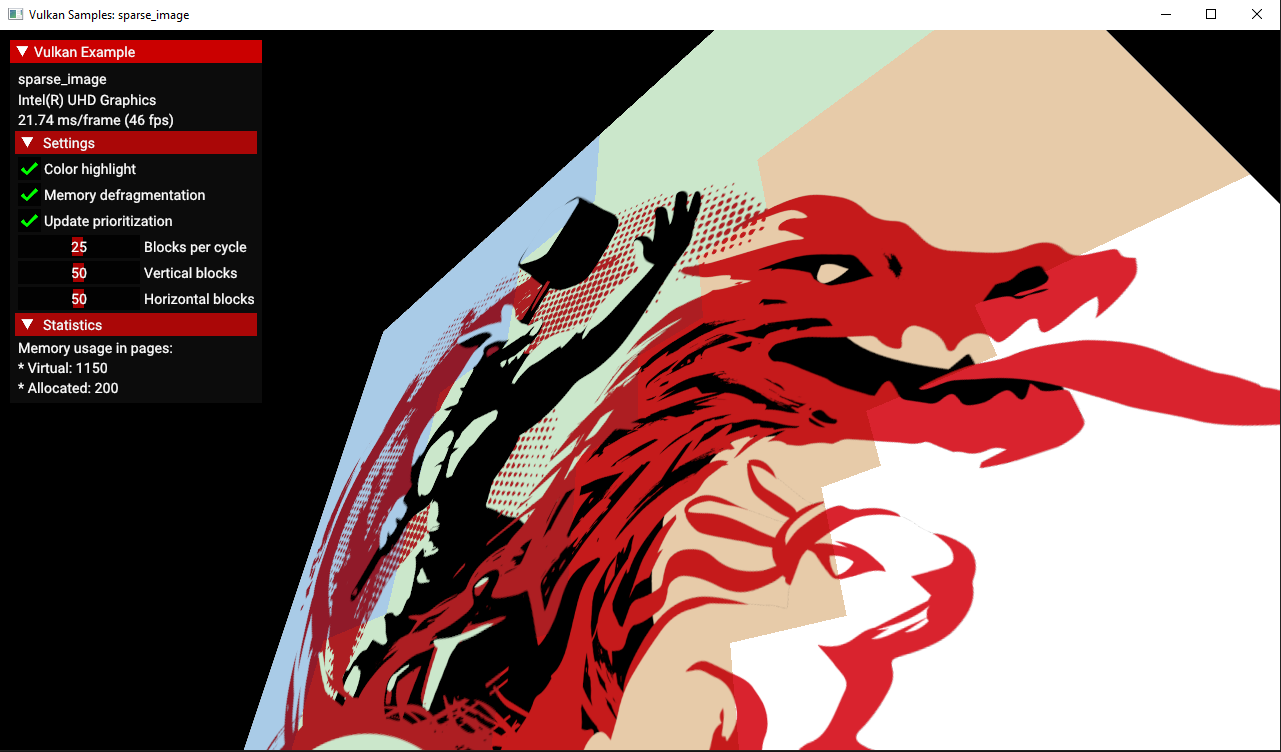

sparse / tiled 资源官方样例
图 12-24sparse / tiled 资源官方样例:物理页按需挂接,显式内存管理的极端形态@ Khronos Vulkan-Samples(Apache-2.0)

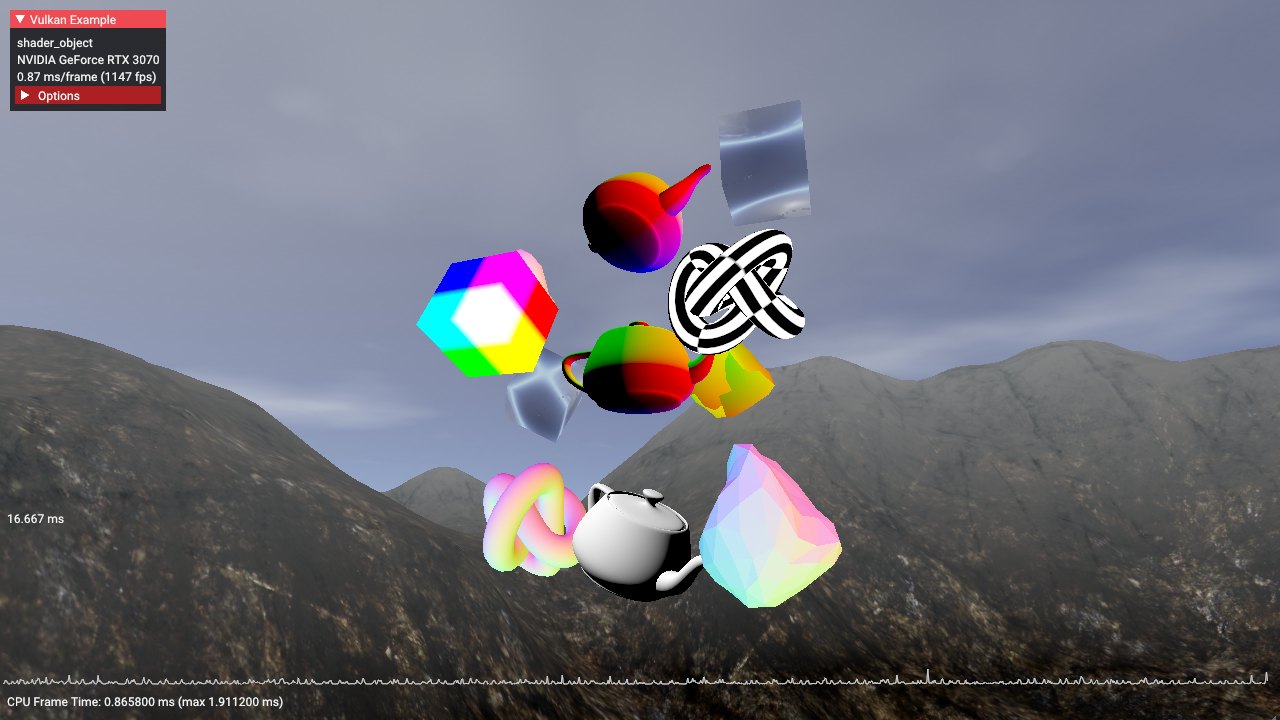

shader object 官方样例
图 12-25shader object 官方样例:管线模型的另一端——连 PSO 都不必预先整体创建@ Khronos Vulkan-Samples(Apache-2.0)

上面三张图放在一起,是"管线与资源控制权上移"这条线的三种强度:拆开编译(GPL)、按页挂接(sparse)、取消预创建(shader object)。它们的共同点是把原本由驱动做主的时序决定权交还应用——这与第一章"IA 关闭后顶点重用上移"是同一件事的不同侧面。

出处:Vulkan · VK_KHR_dynamic_rendering 提案/Vulkan 规范 · Render Pass 章节/Vulkan refpage · VK_VERSION_1_3/Vulkan Guide · Tile-Based Rendering 最佳实践/Vulkan-Samples · Subpasses/Vulkan · VK_EXT_graphics_pipeline_library 提案。


七、硬件形态本身变了,但编程模型没变

7.1 概念:这一章讲的是"另一类变化"

前面六章的变化都能被应用看见:多了一个阶段、换了一种绑定方式、多了一类资源。这一章讲的变化应用看不见——它发生在封装、互连与存储介质层面。

这一节之所以必须单独成章,是因为它最容易被写成"参数罗列",而它真正的价值恰恰相反:硬件形态大改,编程模型却没动。这本身就是"哪些没变"的最强证据。

7.2 chiplet:两颗 reticle 尺寸 die,对外仍是一颗设备

Blackwell 的官方描述是:由两颗 reticle 尺寸的 die 组成,通过自研互连 NV-HBI 连接,带宽 10 TB/s,TSMC 4NP 工艺,2080 亿晶体管(约为 Hopper 的 2.6 倍)。官方同时强调它"functioning as a single, NVIDIA CUDA-programmed accelerator"、"one fully coherent, unified GPU"。

对应用侧来说,这段描述里最关键的词是"single"与"unified":die 之间的边界不暴露给编程模型。跨 die 的通信由互连硬件承担,着色器里没有"这是远端 L2"这种概念。

从单 die 到双 reticle die
图 12-26从单 die 到 chiplet:两颗 reticle 尺寸 die 经高带宽互连拼成一颗逻辑设备——对应用而言它仍然是"一颗 GPU",这是形态变化不进入编程模型的样本(本系列绘制@ 本站自绘)

上面这张图想说的是:在过去十几年里,最激进的一次硬件形态变化,恰好是对编程模型最透明的一次。 如果哪天你的着色器里开始出现"跨 die 的访问要比本地慢"这类概念,那才说明形态变化终于渗进了编程模型——截至本篇写作时,它还没有。

7.3 HBM:显存形态的变化

显存是这十几年里变化最直观的一处。三星的官方数据:HBM4 已量产,传输速率 11.7 Gbps(可达 13 Gbps),采用 4nm 逻辑 base die;官方 infographic 给出 I/O 引脚 2048(HBM3E 为 1024 的两倍)、单 stack 带宽约 3.3 TB/s(约为 HBM3E 的 2.7 倍)。

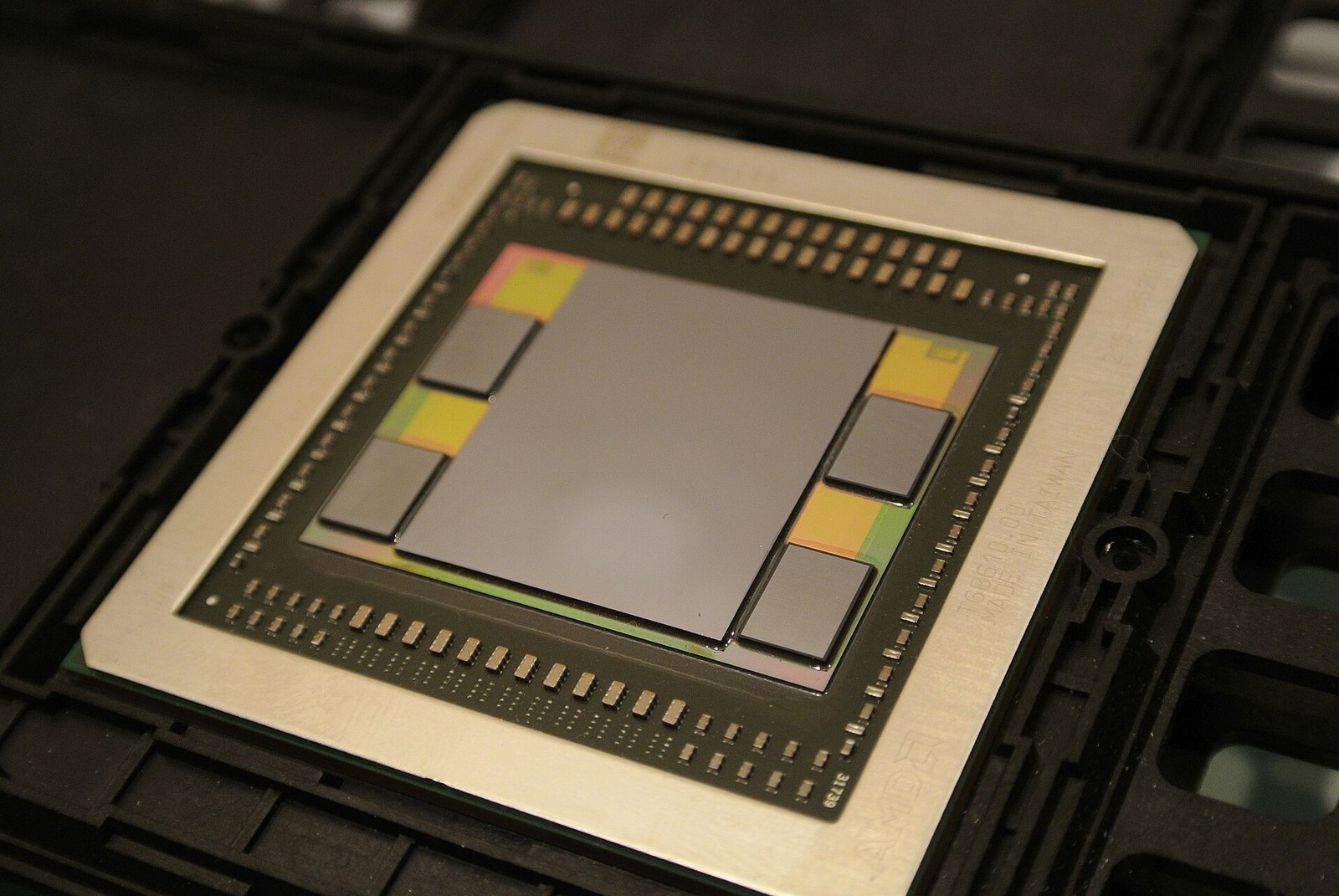

HBM 封装实物:GPU 与 HBM 同处一个封装
图 12-27显存的物理形态:GPU 裸片与 HBM 堆栈共用一块硅中介层、共处一个封装——从 2011 年"GPU 周围摆一圈 GDDR 颗粒"到"HBM 堆栈 + 中介层",带宽量级与形态都变了,但应用看到的仍然是一块设备内存@ Wikimedia Commons · C. Spille/pcgameshardware.de(CC BY-SA 4.0,未修改)

这张实物值得对着 §7.5 那几行数字一起看:引脚数与堆栈数决定了带宽量级,中介层决定了"这些堆栈能离 GPU 多近"。 而对应用来说,这一整套变化的结果只是"VkDeviceMemory 那一侧变快了",接口一个字没改。

7.4 缓存与压缩:带宽缺口的两条路

带宽需求涨得比带宽快,业界的两条解法都在这一层:

  • 更深的缓存层次:AMD 从 RDNA 2 起引入 Infinity Cache 一级(官方材料把"Memory Bandwidth is scarce"作为前提,用 Compression + Caches 两条路径降低带宽需求);
  • 更省的表示:帧缓冲压缩。Arm 的 AFBC 官方口径是无损压缩、可把系统级带宽与功耗成本降低最多 50%;Linux 内核文档给的定义更工程化——"a proprietary lossless image compression protocol and format",并提供细粒度随机访问。AMD 侧的 DCC(Delta Color Compression)同样是无损、块级压缩:块内只存一个全精度值,其余存 delta。
缓存层次与压缩的位置
图 12-28带宽缺口的两条解法:更深的缓存层次(贴着计算单元)与更省的表示(块压缩,位于访问路径上)——两者都不改变应用要写的数据量,只改变这些数据"被搬了几次、占多少位"(本系列绘制@ 本站自绘)

7.5 效果与量化(分口径)

数据 口径 出处
Blackwell:双 reticle die、NV-HBI 10 TB/s、2080 亿晶体管、"one fully coherent, unified GPU" 厂商宣传 NVIDIA 官方
HBM4:11.7 Gbps(可达 13)、2048 引脚、单 stack 约 3.3 TB/s(≈2.7× HBM3E) 厂商宣传 Samsung 官方
AFBC:系统级带宽与功耗成本最多降 50%(无损) 厂商宣传 Arm 官方技术页
DCC:无损、块级、delta 存储 厂商文档 GPUOpen

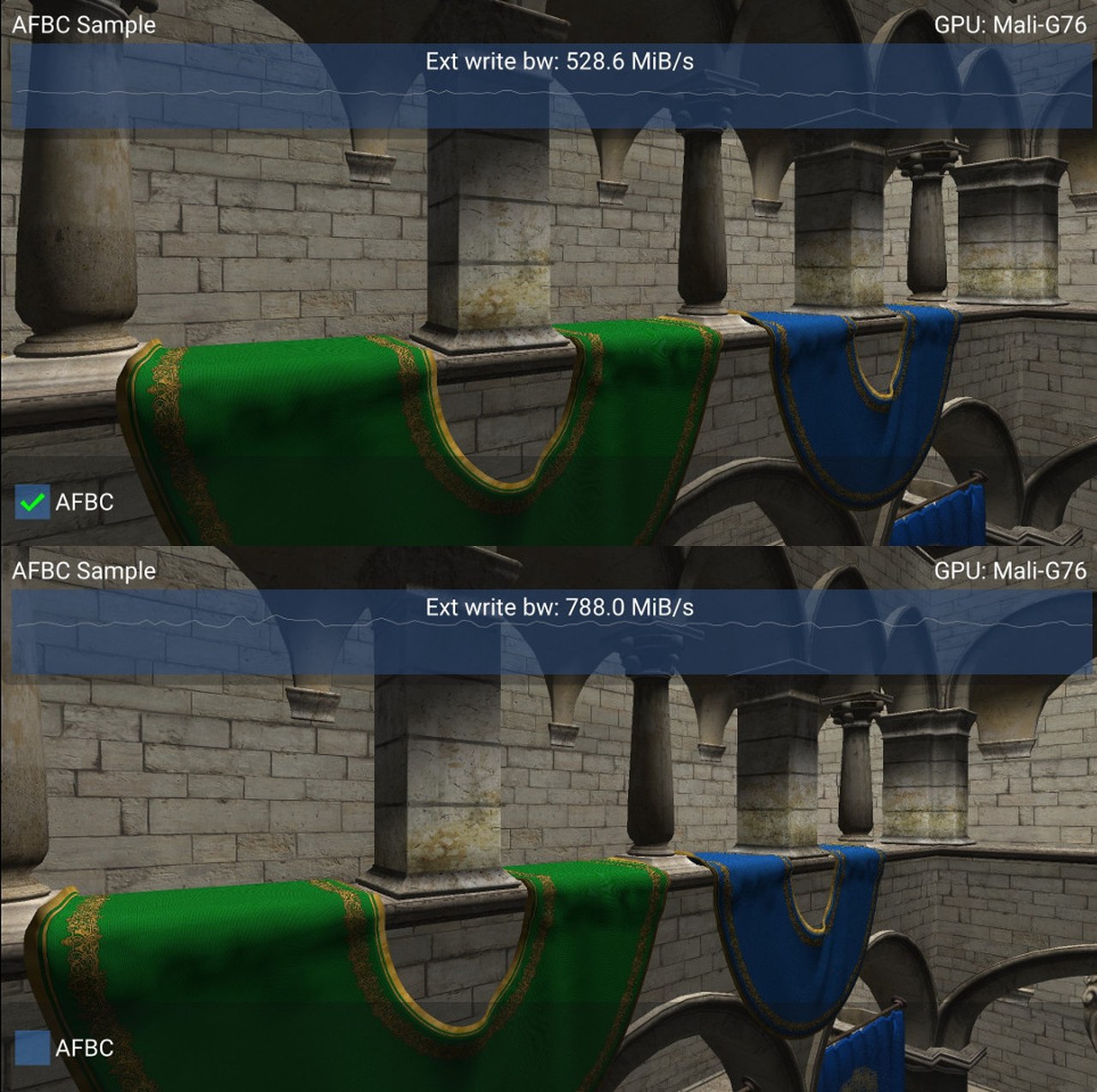

帧缓冲压缩开关对照
图 12-29帧缓冲压缩开启与关闭的实测对照(enabled 与 disabled 上下合成,改动已在台账声明):把「压缩」从纸面参数变成开关一次的差异@ Khronos Vulkan-Samples(Apache-2.0)

这张对照图值得单独看一眼:它把"压缩"从纸面参数变成了同一场景下开关一次的实测差异。这一类素材正是本篇要强调的——能拿实测图证明的,就不要只给数字。

7.6 一个量级算例:一帧的带宽账长什么样

硬件形态变了这么多,最终都要落到一个问题上:一帧到底要搬多少数据? 这里做一个纯算术的量级估算(推导,不是实测,只为建立数量级感觉):

【1920×1080、单目标 32 位色、60 fps 的最粗估算】
1. 单张目标:1920 × 1080 × 4 B ≈ 8.3 MB
2. 若一帧依次写/读同一张目标 4 次(渲染 → 后处理 A → 后处理 B → 呈现)
   → 8.3 MB × 4 ≈ 33 MB/帧
3. 乘 60 fps → ≈ 2 GB/s
4. 每多一个中间目标(G-Buffer、AO、反射)就再加一份同样量级
5. 若同时上采样到 4K,第 1 步直接变成 33 MB/帧 → 上述数字整体 ×4

这张账里能看出三件事,也就解释了第七章这两条路为什么重要:

  • 中间目标的个数比分辨率更敏感:把 4 个 pass 合成 2 个(或用 input attachment 让数据留在片上),省下的是整份 8.3 MB 级的读写;
  • 压缩的收益直接乘在这条账上:AFBC/DCC 那 30%–50% 的带宽节省,乘的是一个已经在 GB/s 量级上的数字;
  • "留在片上"是最彻底的优化:§6.3 的 transient attachment 之所以值得单独配一张图,就因为它能把这项从"省一部分"变成"完全不发生"。

当然,真实项目里还有纹理采样、顶点与索引、加速结构遍历、UAV 读写等一大堆流量,这条算例只覆盖了"渲染目标读写"这一项。但量级感比精确值重要:知道自己在 GB/s 量级上花钱,就不会对"少一个 pass 能省多少"抱错误期待。

出处:NVIDIA · Blackwell Ultra/NVIDIA · Blackwell 架构页/Samsung · HBM4 量产公告/Samsung Semiconductor · HBM4 infographic/Arm · Frame Buffer Compression/Linux 内核文档 · AFBC/GPUOpen · DCC 概览/GPUOpen · RDNA3 技术讲义。


八、没变的那几件:这套硬件地图的骨架

8.1 概念:为什么"没变"要单独成章

新特性文写多了,容易产生一个错觉:GPU 好像每年都在重写。把"没变"的部分列清楚,才知道哪些知识是长期资产、哪些只是当下的接口形状。

判定"没变"不能凭印象,得有官方依据。这一章的每一条都配出处。

8.2 SIMT 波前:执行模型没变,打包方式变了

变的是构成,没变的是模型:

  • Turing 的 SM:每个 TPC 含 2 个 SM,每个 SM 共 64 个 FP32 + 64 个 INT32 核心;对照 Pascal 的 GP10x——每个 TPC 一个 SM、每个 SM 128 个 FP32。SM 内部的算术单元配比大改,但"SM 之上还是 TPC、SM 之内是一批并行执行槽"这一级层次没变;
  • RDNA 的 CU:引入 WGP(work group processor)= 两个紧耦合 CU,每个 CU 有 2 个 32-wide SIMD,主执行模式是 Wave32。也就是"CU 的包装方式与波前宽度变了,CU + SIMD 的构成逻辑没变"。

一个指令译码器驱动一组 ALU 同执行——这条 SIMT 的基本形态,从 2011 年到 2026 年没有动摇。变的是打包:波前宽度(Wave32/Wave64)、每 SM 的 ALU 配比、以及调度粒度。

波前执行模型:2011 与现在
图 12-30未变的那一层:左侧 2011 与右侧现在的执行槽内部逻辑一致——译码器驱动一组 ALU 同执行;变的是打包与配比(本系列绘制@ 本站自绘)

8.3 固定功能光栅化与 ROP:没有被可编程化取代

第一章讲 mesh shader 时有一条容易读漏的结论:mesh shader 的输出仍然交给同一个固定功能光栅化器。规范不仅保留了光栅器,还专门定义了 thread group 之间的光栅退场顺序(§1.4),并保留 ROV(rasterizer-ordered views)作为"要顺序就自己声明"的手段。

也就是说:几何前端可编程化了,光栅化与像素后端没有。 三角形建立、属性插值、深度测试、混合、ROP 写入,仍然是固定功能——它们只是多了一些可调旋钮(第五章的 VRS/FDM)。

固定功能仍在位
图 12-31固定功能的在位范围:可编程阶段从 VS 一路扩到 mesh/task,但光栅化、ROP、纹理采样这条链路始终是固定功能——它们的输出顺序语义仍由规范定义(本系列绘制@ 本站自绘)

8.4 纹理采样器:这条固定流水没动

纹理采样器从 2011 年至今仍是固定功能流水:寻址、过滤、各向异性、LOD 计算都由硬件完成。这一层的变化是"加功能"(如更精细的过滤、稀疏纹理、采样器反馈),而不是"改性质"。

8.5 同步职责:没变,而且更显式

ep11 讲过的那套账(when/where、范围与对象)在 2026 年没有变化,反而更重:

  • Vulkan 仍然要求应用显式管理 barrier 与同步范围;
  • mesh/task 的出现只是新增了两个 pipeline stage(TASK_SHADER_BIT / MESH_SHADER_BIT),让应用能够显式地同步它们;
  • work graphs 把依赖写进图的边,但谁来声明这些边、谁来兜住顺序,仍然是应用的事。

"硬件不替你猜" 这条原则从 2011 年延续到现在。区别只是:当年你要声明的是"这次 draw 之后切纹理",现在你要声明的是"这批描述符索引有效、那棵加速结构已就绪、这张图的边可以从这里展开"。

8.6 未变四项与官方依据

未变的机制 官方依据
SIMT 波前执行模型 Turing 白皮书(SM 构成);ROCm 文档(CU/Wave32)
固定功能光栅化与 ROP Mesh Shader 规范的"Rasterization order"与 ROV 条款
纹理采样器固定流水 样品与规范中的采样路径(VRS 的可用遮蔽率、mesh 的属性插值)
同步职责在应用侧 Vulkan 同步章节;mesh/task 的新增 stage 位
未变四件事与官方依据
图 12-32未变四项各自对应的官方依据:判定"没变"不能靠印象,每一条都要能指到规范或白皮书的具体位置(本系列绘制@ 本站自绘)

这张表建议随手截图存下来。它的用法很直白:当你听到"GPU 架构整个变了、以前的经验没用了"这类说法时,把这张表拿出来对一对——你会发现变的那几层都集中在"数据怎么进来、谁来决定",而真正决定像素怎么落地的那些机制,十二年没动过。

出处:NVIDIA Turing 架构白皮书/AMD ROCm 文档 · GPU 硬件实现/DirectX-Specs · Mesh Shader(Rasterization order)/Vulkan 规范 · Synchronization。


九、判据与总表:看到一个"新特性"该怎么判断

9.1 三问判据

前面八章讲的每个机制,都可以用同样三个问题拆开。这套判据就是本篇最想留下的东西——它不依赖你记住任何具体扩展名:

  1. 它替代了 2011 年的哪个环节? 找不到被替代的环节,说明它多半是"加功能"而不是"改模型";
  2. 代价转移到哪一侧? 应用侧(自己补顶点重用、自己管生命期、自己声明顺序)还是驱动侧(驱动做翻译与合并)?责任转移的方向,决定你未来项目的复杂度上限;
  3. 哪条原本由硬件兜底的保证被降级了? 这一问最容易被跳过,却最容易在后期变成"偶发花屏"。
三问判据
图 12-33三问判据的执行顺序:先找被替代的环节,再看代价转移方向,最后专门找"被降级的保证"——第三问是排查阶段最省时间的那一问(本系列绘制@ 本站自绘)

9.2 用判据拆一个具体机制

拿第五章的 VRS 走一遍,三个问题都有明确答案:

判据 VRS 的答案
替代了哪个环节? 没有替代——它是给固定功能光栅化加了一个"可调速率"的旋钮
代价转移到哪? 一部分到应用侧:速率怎么定、降速率后画面能不能接受,要应用自己判断与调参
哪条保证被降级? 像素级着色的一致性(同一像素在不同区域可能按不同速率着色),因此依赖像素精度的效果(自定义插值、某些后处理)要重新评估

三问走完,你会得到一个很实用的结论:VRS 是"省钱不省事"的机制——它省下的是着色开销,多出来的是画质判断与兼容性核对的工作量。用同一套流程去看 work graphs,答案就完全相反:它替代的是"命令缓冲串行遍历 + 状态预绑定"两个环节,代价转移到调度正确性上,被降级的保证是"命令顺序即执行顺序"这条直觉。

再用同一套流程拆第一章的 mesh shader,把三问练成肌肉记忆:

判据 mesh shader 的答案
替代了哪个环节? 输入装配器整段(索引解压 + 顶点重用 + 属性拉取),以及 GS 的几何放大能力
代价转移到哪? 应用侧:meshlet 划分、顶点去重、包围体、LOD 决策,全都要自己实现
哪条保证被降级? 光栅顺序(有 AS 时只保父级之间)与顶点重用的隐式保证(硬件不再兜底)

把 VRS、work graphs、mesh shader 三个答案并排看,会发现一个共同形状:每一次"责任上移",都会在应用侧多出两项工作——一项是数据组织(meshlet、材质表、加速结构),另一项是正确性声明(顺序、生命期、可见性)。 前者是工程量的增加,后者是 ep11 那套知识的用武之地;而"哪条保证被降级"之所以必须每次单独确认,是因为它既不会在编译期报错,也不一定在测试里稳定复现。

9.3 时间线(2011 → 2026)

机制落地时间线
图 12-34机制落地时间线:2018 DXR 与 RT Core → 2019 mesh/amplification shader → 2020 DirectX 12 Ultimate 与 Infinity Cache → 2022 Vulkan 1.3 与 Ada(SER、微图)→ 2023–2024 work graphs 预览到正式 → 2024 Blackwell 双 reticle die → 2025 HBM4 量产(本系列绘制@ 本站自绘)

这条时间线上值得注意的不是年份,而是节奏:执行模型的两次大改(几何前端、工作发起)都发生在 2019–2024 这五年里,而"没变"的四项在这段时间里一次也没有被重写。硬件的演化是分层的——上层接口换得快,下层执行模型换得慢。

9.4 变 / 降级 / 未变矩阵

变与不变矩阵
图 12-35变与不变矩阵:按管线环节(几何输入、绑定、工作发起、求交、着色速率、渲染目标与片上内存、存储与封装、光栅与 ROP、纹理采样、同步职责)标出"变了 / 被降级 / 未变"三态(本系列绘制@ 本站自绘)

把矩阵竖着读,会看到三条规律:

  • 输入侧几乎全变了(几何输入、绑定、工作发起、求交),输出侧基本没变(光栅化、ROP、纹理采样)——变化集中在"数据怎么进来、谁来决定";
  • 所有"变了"的环节都伴随责任上移:顶点重用、描述符生命期、工作调度、同步声明,全都要应用自己兜;
  • "没变"的恰恰是最靠近像素的固定功能——这也是为什么前十一期讲的那些机制(ROP 的读写、纹理采样的过滤、early-Z 的判定)今天依然要懂。

出处:DirectX-Specs · Mesh Shader/DirectX-Specs · Work Graphs/Vulkan refpage · VK_VERSION_1_3/Microsoft DirectX 博客 · DirectX 12 Ultimate。


十、收束:十二期地图之外的读法

10.1 十二期合起来是什么

这套系列从一开始的目标就很窄:讲清同一个管线在硅片上由哪些单元、按什么顺序、付什么代价完成。十一期拆完硬件环节,这一期把它放进十二年里去对照。

十二期地图与外部阅读法
图 12-36十二期的地图与本章要交出去的读法:把"规范怎么说 / 硬件怎么做"的二分、以及三档口径的标注习惯,迁移到后续白皮书与规范的阅读上(本系列绘制@ 本站自绘)

10.2 该带走的三样东西

比记住扩展名更要紧的是这三样:

  1. 规范语言与硬件语言的对照习惯:规范说"layout transition",硬件做的是 flush/invalidate/drain(ep11 第五章);规范说"mesh shader 不启用 IA",硬件事实是"索引处理与顶点重用不再由固定功能承担"。每次看到规范词汇,问一句"对应的硬件动作是什么";
  2. 口径标注习惯:本篇所有数字分三档写。这套习惯迁移到读白皮书时格外有用——"最高 3×"与"3×"是两种东西;
  3. 判定式而不是罗列式:看到新特性先问三问(替代了谁、代价转移到哪、哪条保证被降级)。这比背一张特性表耐用得多。

10.3 收尾

系列到这里就结束了。十二期下来,我们其实只做了一件事:把"图形管线"这个黑盒,逐层拆成有名字的硬件单元、可核对的规范条款,以及可以量出来的代价。 如果这些期里有一句话能被记住,我希望是 ep11 那句的推广版——

API 是遥控器,硬件才是动作;而"谁欠谁一个保证",永远是这套系统里最需要你自己算清楚的事。

这一章留下的问题:本篇刻意没有展开的,是"这些机制在移动端 SoC 上的形态差异"——TBDR 架构下 VRS、动态渲染、片上内存显式的收益曲线与桌面完全不同,而移动端的带宽约束会把本卷第 7 章的两条路(更深缓存、更省表示)放大成第一优先级。这个题目留待后续专题。

本系列到此收官(共十二期)。若后续开新专题,会在个人博客与公众号同步预告;想按技术主题回看的读者,可以用下面这份资源清单当索引。


参考资料与技术资源清单(按来源归类)

规范与官方规范文档

Vulkan 扩展提案(机制的原话都在这里)

厂商架构材料(配图不转载,文字引用)

实测样例与第三方实测(本篇真图来源)

本系列的立论底本

With Best Wishes.
