BufferQueue：图形缓冲区的邮局

本文由@溯光 出品，转载请注明出处 站点链接：技术博客页 ｜ 公众号：溯光的图形笔记

核心问题：上一篇结尾问的是"缓冲从哪来"，这一篇要问的是那条队列自己是怎么记账的。

一个具体的问题就能把它逼出来："三缓冲"到底指什么？ 是指队列里有三个位置，还是指分配了三块内存，还是指这一时刻有三块在流转？——三个问题的答案不一样，而在同一台设备上，我这三处读到的数分别是 2、3、2。混着说，就会得出"三缓冲就是分配三块"这种听起来对、实际经不起核对的结论。

承接上一篇。ep03 讲的是缓冲怎么被申请、被画、被交出去——从渲染线程的视角看了一次 dequeue / queue。但那两次调用在队列内部到底改变了什么，ep03 一句话带过了。

这件事不是我临时起意补的。前两篇正文里各有两处明写"留给 ep04"：

所以这一篇是来还债的：把四态、队列深度、slot 数组一次讲清。

三篇共用同一条链路，量的东西各不相同：

本篇也不涉及：应用/引擎能画多少与功耗带宽取舍（《移动端图形与功耗》已写）、渲染算法与画面技术（《实时渲染管线探析》《实时光线追踪与混合渲染》已写）、具体渲染器内部的光栅化实现（《2D 矢量引擎深挖》已写）、Perfetto 与 RenderDoc 自身的原理（《图形性能剖析工具链》已写）、合成决策与送屏（ep06 展开）、HWC 叠加层与合成模式（ep08 展开）、Vulkan 后端路径（ep05 展开）、以及厂商在队列之上加的私有改造（未公开，如实标注）。为什么不涉及：BufferQueue 是显示链路里唯一一个"契约+账本"俱全的组件——它有官方文档、有明确的状态机、还有能在设备上读到的账。这一篇的价值就在把这三样对齐讲完；掺进别的题域，这件事就讲不透了。完整边界见 §0.3。

系列文章写作风格说明（沿用前三篇，不再重复解释）

• 术语双语：首次出现的核心术语写成「中文（English）」，后文可只用英文；
• 三层分开说：官方文档怎么写、AOSP 源码怎么做、本机跑出来是什么——这三层分开陈述，不混成一句；
• 读数标口径：每一个数字都标来源与条件（机型、Android 版本、命令、采样时刻）；
• 实测优先：能用命令量出来的就不引用别人的结论；
• 模拟器与真机分开写：模拟器拿不到的东西（HWC overlay、自适应刷新率）如实标"需真机"，绝不写成 Android 通例。

系列主要内容总览

1. 【Android 图形显示系统】（一） 总览：从 App 到屏幕的图形管线
2. 【Android 图形显示系统】（二） Choreographer：谁在召唤 Vsync
3. 【Android 图形显示系统】（三） RenderThread 与帧提交：从显示列表到一块缓冲
4. 【Android 图形显示系统】（四） BufferQueue：图形缓冲区的邮局（本篇）
5. 【Android 图形显示系统】（五） Vulkan on Android：低开销渲染入口
6. 【Android 图形显示系统】（六） SurfaceFlinger：在 Vsync 之后做什么
7. 【Android 图形显示系统】（七） ASurfaceControl：Android 10 的透明事务
8. 【Android 图形显示系统】（八） HWC：GPU 合成之外的硬件叠加
9. 【Android 图形显示系统】（九） HWC2：Vsync 回调和虚拟显示路径
10. 【Android 图形显示系统】（十） Vsync 偏移：应用、SF、屏幕的三步舞
11. 【Android 图形显示系统】（十一） 三缓冲、多刷新率与 ARR
12. 【Android 图形显示系统】（十二） 虚拟显示与屏幕录制
13. 【Android 图形显示系统】（十三） 剖帧实战：Perfetto FrameTimeline 抓 jank

相关资源链接

• 官方一手来源：BufferQueue 和 Gralloc ｜ 图形总览（三种工作模式） ｜ Surface 与 SurfaceHolder（三缓冲口径） ｜ 同步框架（栅栏） ｜ 界面卡顿检测（缓冲计数判据）
• 下游与邻居：SurfaceFlinger 与 WindowManager ｜ 硬件混合渲染器 HAL ｜ SurfaceView 与 GLSurfaceView ｜ Systrace 概览
• 源码入口：BufferQueueCore.cpp ｜ BufferQueueProducer.cpp ｜ BufferQueueConsumer.cpp ｜ BufferSlot.h ｜ BufferQueueDefs.h
• 与本文强绑定的前置：ep01《总览》｜ ep02《Choreographer：谁在召唤 Vsync》｜ ep03《RenderThread 与帧提交》

这一篇回答什么，不回答什么

OK，先把坐标系挪正。前三篇给了地图、给了一条叫醒链、给了一次交接；这一篇要给的是一本账——那条队列是怎么记下"哪块缓冲现在归谁、它能被谁碰"的。

0.0 内容总览：本篇知识地图

好了，先把十章各自回答的问题钉在一张表上。它同时也是本篇的目录总览。如果时间紧，第二章（队列的账本）与第七章（实测：本机这台设备的队列账本）是这篇最不可替代的两章——前者把状态机与三种数量讲清，后者把它变成这台设备上的实际读数。

0.1 一条队列的四步循环

OK，先看这条循环。它是整篇的主干，四步，每一轮都从"申请"回到"归还"。

第一步，申请（dequeueBuffer）。 生产方问队列要一个可用的位置。注意是"位置"——这一步拿到的是一个索引（slot），不是内存。

第二步，填进去。 生产方往这个位置上对应的缓冲里画。

第三步，交出去（queueBuffer）。 生产方说"这块我填好了"，把它放回队列，等使用方来取。

第四步，被取走并归还。 使用方用 acquireBuffer() 取走，用完再 releaseBuffer() 还回来——这时那个位置才算重新可用。

好了，这四步的名字，官方文档给得很整齐（《BufferQueue 和 Gralloc》 原文）：

使用方创建并拥有 BufferQueue 数据结构……当生产方需要缓冲区时，它会通过调用 dequeueBuffer() 从 BufferQueue 请求一个可用的缓冲区……然后，生产方填充缓冲区并通过调用 queueBuffer() 将缓冲区返回到队列。接下来，使用方通过 acquireBuffer() 获取该缓冲区……它会通过调用 releaseBuffer() 将该缓冲区返回到队列。

言归正传，四步里有一个关键的不对称，值得先记下：申请时拿到的是"位置"，归还时放回的也是"位置"，中间那块内存从头到尾没换过主人。 这就是为什么队列能做到"不复制内容"（§1.2 展开）。

0.2 本篇与前两篇的分工

好了，三篇共用同一条链路，量的量纲完全不同。这张表同时划定了本篇的范围：

ep02 讲透的东西（订阅的一次性、VSyncRequest 的枚举、五档回调）与 ep03 讲透的东西（握手、四个阶段、dequeueBuffer 的耗时分布），本篇一句都不重复。 本篇只补它们共同绕开的那一段：队列内部的状态与数量。

0.3 本文不涉及什么，为什么

本文不涉及：应用/引擎能画多少与功耗带宽取舍（《移动端图形与功耗》）；渲染算法与画面技术（《实时渲染管线探析》《实时光线追踪与混合渲染》）；具体渲染器内部的光栅化实现（《2D 矢量引擎深挖》）；Perfetto 与 RenderDoc 自身的原理与用法（《图形性能剖析工具链》）；合成决策与送屏（ep06）；HWC 的叠加层与合成模式（ep08）；Vulkan 后端路径（ep05）；以及厂商在队列之上加的私有改造（未公开，如实标注"未公开"）。

为什么不涉及：BufferQueue 最怕的就是"什么都往里塞"。它是显示链路里契约最清楚的一个组件——有官方文档、有明确的状态机、还有能在设备上读到的账。本篇要做的是把这三样对齐；一旦掺进合成决策或厂商私有逻辑，账本就成了一团。

OK，还要提前声明一处类比边界：本篇题图与第五章的一处对照图用的是 Commons 上的通用缓冲数据结构示意（环形缓冲、FIFO）。它们是类比，不是 BufferQueue 的实际状态机。 BufferQueue 的 slot 不是一个环形读写的缓冲，而是一个带状态标记的索引数组——两者在"复用同一批位置"这一点上像，在"怎么判断哪个位置可用"这一点上完全不同。正文每次引用它们都会注明。

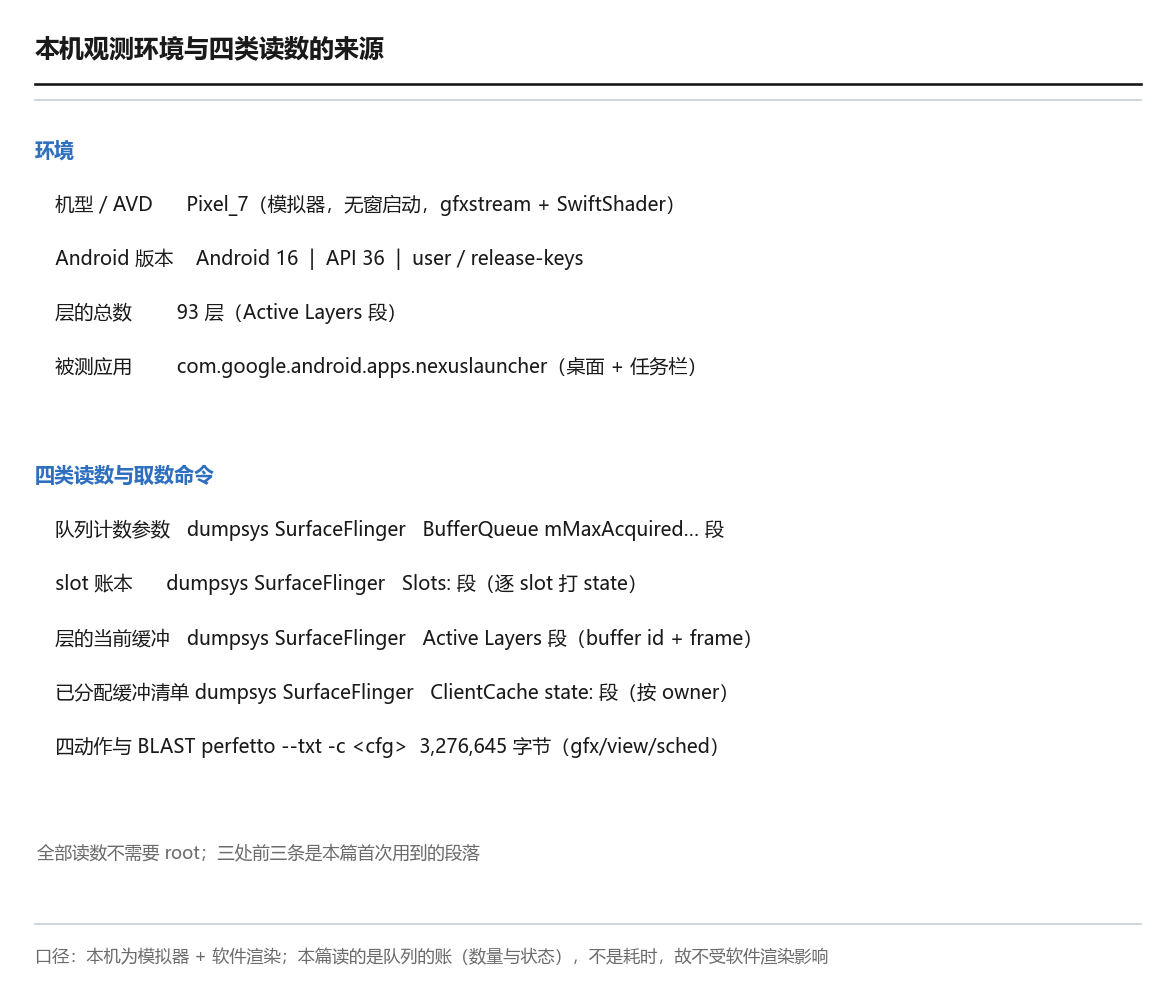

0.4 本文的读数从哪来

说白了，本篇所有真图都是本机实测，而这一篇的读数比前三篇都特殊：它读的不是耗时，而是队列自己写下的账。

这张表要连着下面那张"读不到"的表一起看。 两边合起来才是本篇观测能力的完整边界：能读到的四类构成了全部真图，读不到的三处决定了哪些结论只能靠推断（§5.3）或侧面印证（§4.2）。只列能读到的，会让人以为账本是全透明的。

也要先把读不到的说清——这是本篇与前几篇不一样的地方，因为"账本"这个词会让人以为什么都读得到：

这三行不是免责声明，是结论的一部分：它说明"能读到什么"本身取决于实现的 dump 设计，而不是取决于概念上有没有这件事。

一、为什么要有队列

1.1 一个反常识的设定：使用方创建并拥有它

言归正传，官方文档那句话里有一个词，绝大多数人第一次读都会自动略过——「使用方创建并拥有 BufferQueue 数据结构」。

好了，按照常识推断，队列是给生产者往里放东西的，那应该生产者建、生产者管才对。实际恰好相反。

本机的 dump 里能直接看到这条关系：FramebufferSurface 那条队列的 producer=[535:/system/bin/surfaceflinger]、consumer=[535:/system/bin/surfaceflinger]——生产方与使用方在同一个进程里，这是系统合成路径上的特例；而应用侧那条队列的消费者在另一侧（§8 讲 BLAST 时会看到这个归属是怎么变的）。

为什么这么设计？ 因为"谁决定何时取走"决定了整条链路的节奏。使用方要按自己的节拍（对 SurfaceFlinger 来说就是 Vsync）取用缓冲，它必须能掌控队列里有多少可用位置、以及能不能丢帧。把队列交给使用方，等于把"节拍权"交给使用方。 生产方只管往里面放，放不进去就等（§4 的背压）。

1.2 不复制内容，只传 handle

OK，第二条容易被略过的官方口径：缓冲区按需分配、不复制内容、只传 handle。

这条决定了队列的"轻"。一轮四步下来，被传递的不是那一整块几十兆的像素内存，而是：

• 一个索引（slot，一个整数）；
• 一个 handle（指向那块内存的凭据）；
• 加一个栅栏（§6 展开：什么时候可以安全地读写这块内存）。

所以 queueBuffer 的耗时与画面大小基本无关。 这一点在 ep03 的读数里已经侧面印证过：本机 queueBuffer 的中位只有 337–448 微秒，而同一批帧的画面是 1080×2400。如果它真在搬像素，这个数不可能是几百微秒。

这也解释了一个常见困惑：为什么"应用把画面交给系统"这一步看起来这么便宜。因为它交的不是画面，是画面的地址。

1.3 「粘合剂」：它在栈里的位置

图形总览页 给 BufferQueue 的定位是一句很形象的话：「BufferQueues 是 Android 图形组件之间的粘合剂」，生产方接口是 IGraphicBufferProducer。

好了，把它放到栈里看，两侧的接口是成对的：

这两个接口的存在，正是"跨进程"这件事的落点。 应用进程通过生产方接口申请与交出；系统进程通过使用方接口取走与归还。当两者不在同一进程时，中间是 Binder——这也是 BLAST 改动所针对的那一段（§8）。

1.5 生产方这一侧的四步，长这样

OK，把 §0.1 那四步落到生产方的调用序列上，一共就四行：

//-----------------------------------【生产方一侧的四步】-----------------------------------
// 接口：frameworks/native/libs/gui/include/gui/IGraphicBufferProducer.h
// 说明：拿到的是"位置"（一个整数索引），不是内存
//----------------------------------------------------------------------------------------
// 【1】申请一个位置；这一步可能立刻返回，也可能阻塞等待（取决于工作模式，见第 4 章）
//      int slot; sp<Fence> fence;
//      status_t st = dequeueBuffer(&slot, &fence, w, h, format, usage);
//
// 【2】往这个位置上对应的缓冲里画（渲染线程在这里走完完整的一帧，见 ep03 第 4 章）
//
// 【3】填好之后交出去，并把"什么时候能读"的那张栅栏一起交出去
//      st = queueBuffer(slot, fence, ...);
//
// 【4】中途不想要了，可以不交出去、直接退回（这条路径不经过 QUEUED，见 §3.2）
//      st = cancelBuffer(slot, fence);

下面对其中三处特别说明。

第 1 步的返回值里就藏着第 4 章的三种命运。 同一个 dequeueBuffer，可以立刻返回、可以阻塞之后返回、也可以返回错误——决定权不在生产方手上，而在队列的参数与模式上。

第 3 步的 fence 参数是这套设计的精髓。 生产方交出的不是"我画完了"这句断言，而是一张能被等待的时间凭据。使用方拿到凭据就能知道"什么时候来读是安全的"，而不必猜。

第 4 步是最容易被漏掉的一步。 它意味着生产方有权"反悔"——申请了位置但不交出。这条路径在丢帧场景里很常用，而它不经过 QUEUED，所以使用方从头到尾没看见过这块缓冲。

1.4 类比与边界：它像环形缓冲，但不是环形缓冲

好了，题图用的是一张环形缓冲的读写指针示意。这个类比有用，但必须马上划清边界，否则会带出一个错误的心智模型。

像的地方：两者都在"复用一批固定的位置"，而且复用是循环的——用完了回到起点。

不像的地方，也正是 BufferQueue 的核心：

为什么这个区别是本质的：环形缓冲只有一条"谁在前谁在后"的线索，而 BufferQueue 要同时回答三个不同的问题——哪块内存归谁（所有权）、哪块正处于什么阶段（状态）、谁在等（等待者）。一条指针线缆表达不了三件事，所以它必须给每个位置配一个状态标记。

下一章就来讲这本账。

二、队列的账本

2.1 每个位置有一个状态标记

OK，队列内部把位置叫 slot（槽位）。它不是一个"格子里放着一块缓冲"，而是一个位置带着一个状态：

这四个状态的所有权归属是清楚的：DEQUEUED 归生产方、ACQUIRED 归使用方、QUEUED 与 FREE 归队列。任何时刻，一个位置只可能处在其中一态，而且只属于一方。 这就是"不复制内容"能成立的原因——同一时刻只有一方在碰那块内存。

关于状态枚举的位置，有一处容易说错的地方：状态枚举在 BufferSlot 上，不在 GraphicBuffer 上（frameworks/native/libs/gui/include/gui/BufferSlot.h）。GraphicBuffer 管的是内存与句柄，状态机属于 slot。 口径声明：这条路径本轮只标到仓库位置，未取到源码正文（cs.android.com 与 android.googlesource.com 本次抓取超时），所以这里写的是"路径可指"，不是"逐行读过"。 另外，异步模式（mAsyncMode）下还会多一个标记用于表达共享情形——它是对核心四态的补充，不是第五个并列状态。主流资料只写四态是对的，把它当"五种并列状态"反而是过度解读。

2.2 实测：本机一条队列的账本

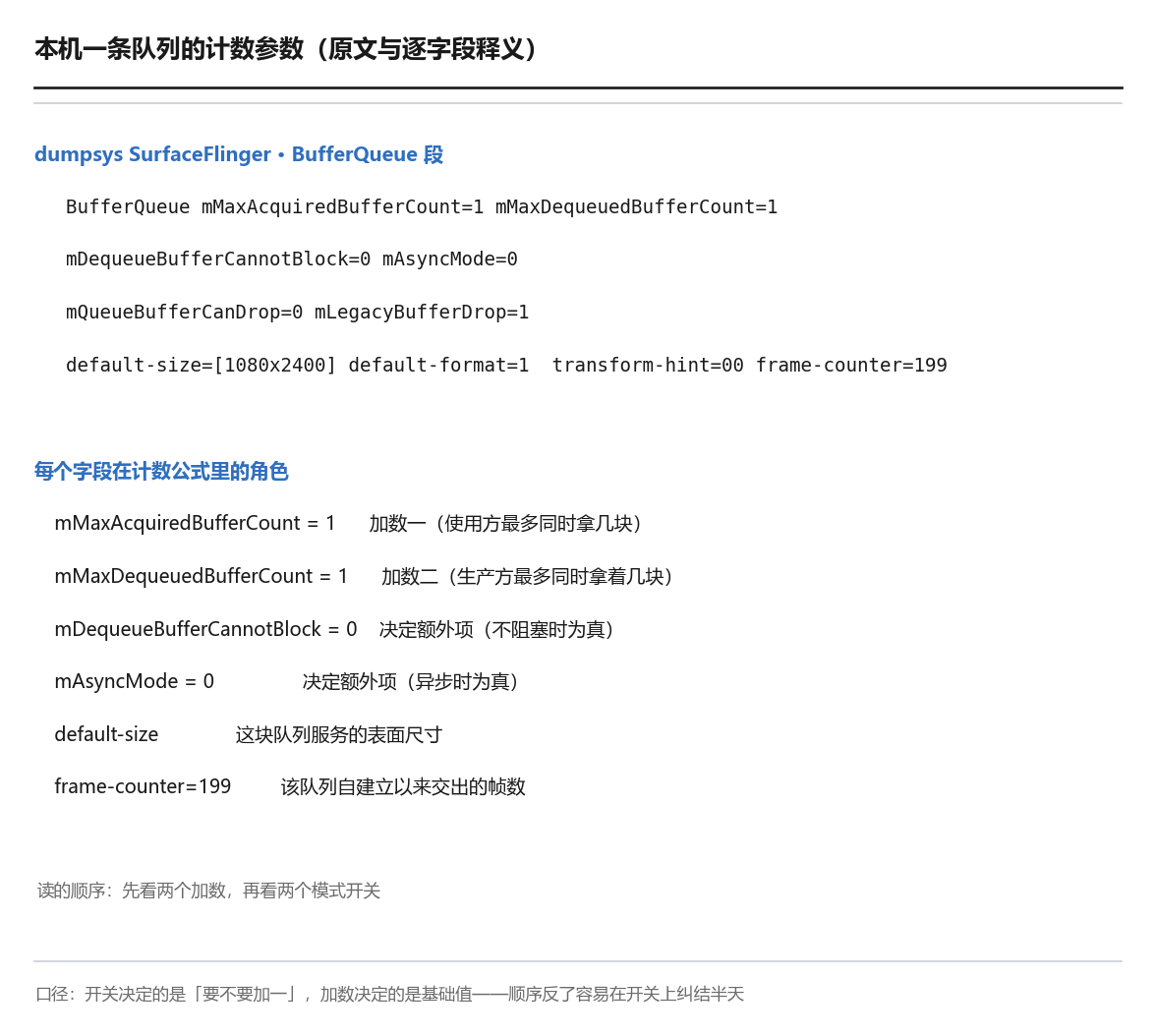

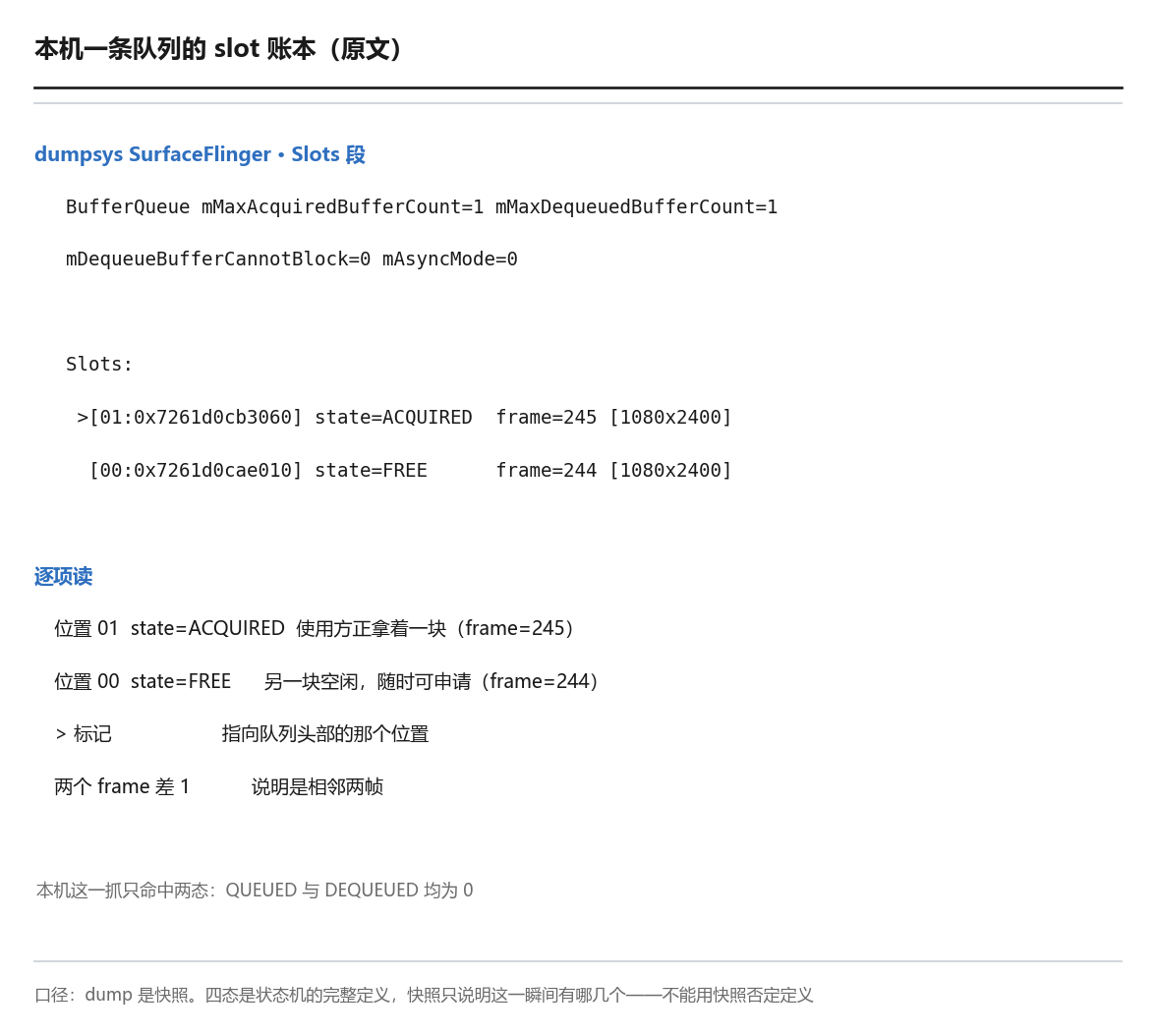

好了，理论说完，看真的。dumpsys SurfaceFlinger 里有一段能直接打出逐 slot 的状态——这是本轮实测发现的、官方文档没有明说的一处：

BufferQueue mMaxAcquiredBufferCount=1 mMaxDequeuedBufferCount=1
mDequeueBufferCannotBlock=0 mAsyncMode=0
mQueueBufferCanDrop=0 mLegacyBufferDrop=1
default-size=[1080x2400] default-format=1  transform-hint=00 frame-counter=199
…
Slots:
 >[01:0x7261d0cb3060] state=ACQUIRED 0x7262b0cab940 frame=245 [1080x2400:   0,  1]
  [00:0x7261d0cae010] state=FREE     0x7262b0cabb70 frame=244 [1080x2400:   0,  1]

逐项读一遍：

• mMaxAcquiredBufferCount=1 / mMaxDequeuedBufferCount=1：两个计数上限，第五章的公式要用它们；
• mDequeueBufferCannotBlock=0 / mAsyncMode=0：两个模式开关，都关着（默认模式）；
• Slots: 段两行：位置 01 处于 ACQUIRED（使用方正在消费）、位置 00 处于 FREE（可被申请）；
• > 标记：指向队列头部的那个位置；
• frame=245 / frame=244：这两块缓冲各自的帧序号，差 1，说明是相邻两帧。

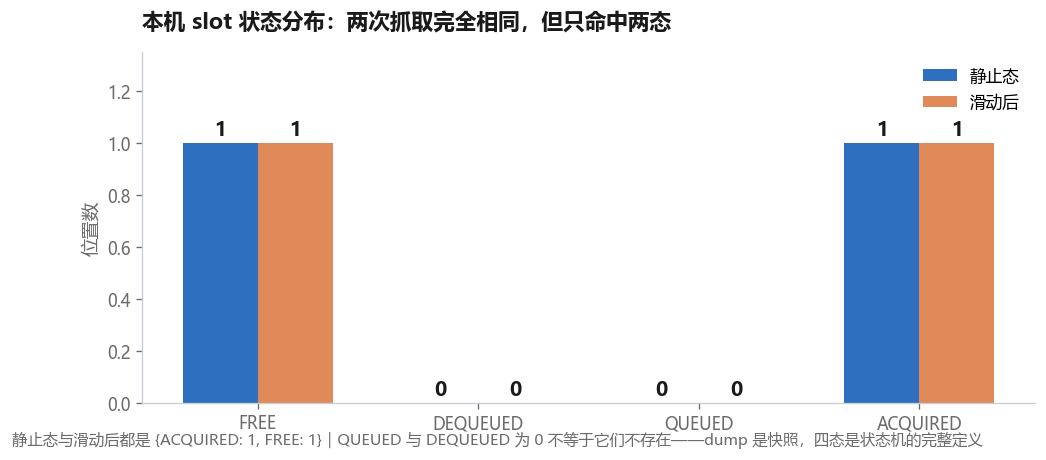

这里有一件事必须点出来：本机这一抓只打到了两态。

OK，两行里没有 QUEUED，也没有 DEQUEUED。这不是因为它们不存在，而是因为 dump 拍的是一个瞬间——在这一刻，生产方（合成路径自身）没有正拿着缓冲在填。所以：

• 四态是状态机的完整定义；
• dump 里的两态是这个瞬间的快照。

把"我看到的"当成"全部存在的"，是读这类 dump 最容易犯的错。 ep02 那条纪律在这里又用了一次：先问这个数是在什么时刻、什么窗口里量的，再谈它说明什么。

这一节的读数只来自一条命令：dumpsys SurfaceFlinger 的队列段。它的完整原文、逐字段释义与公式校验在第七章 §7.1–§7.3，那里还会把这套账目在设备上对一遍。

2.3 四个索引集合：队列怎么快速找到"能用的位置"

好了，如果每次申请都要把 64 个位置扫一遍，代价不小。所以队列额外维护了四个索引集合：

这四张表就是"懒分配"的实现方式。 位置可以先占住、内存等真要用时再要；已经分配过的内存则尽量复用。这条设计直接解释了第五章那三种数量为什么会不一样——位置可以有很多，但真正分配过内存的只是其中一部分。

口径声明：这四个集合的名字与分工均来自已读全文的社区分析（尤其 《BufferQueueCore 详解》），本轮未能取到源码正文核对。它们在正文里的角色是解释性结构，不是逐行断言。

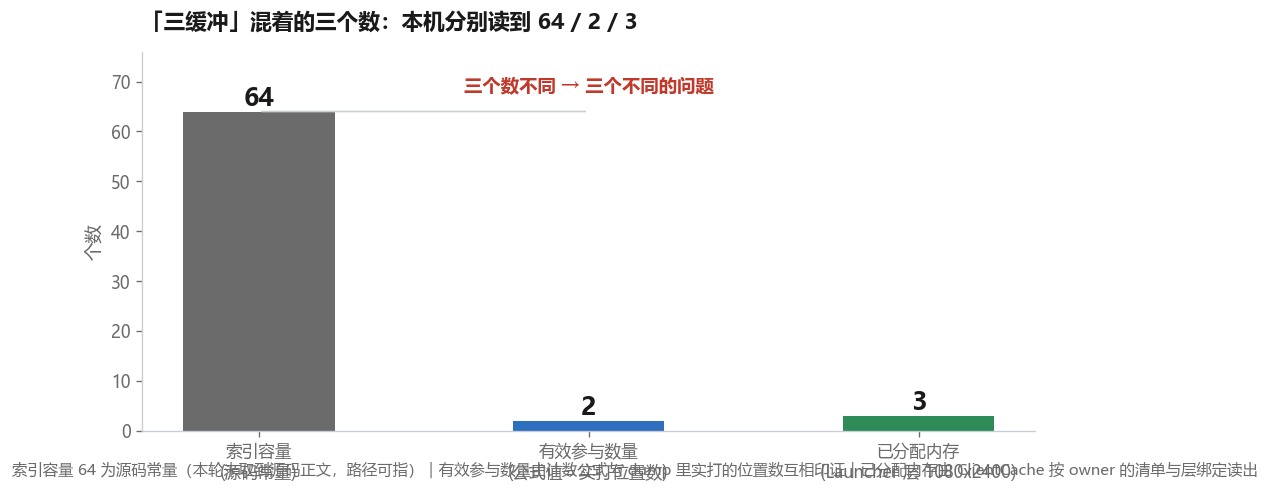

2.4 三种数量的分界线（本篇最重要的一节）

OK，到这里可以回答开头那个问题了："三缓冲"到底指什么？

好了，它其实混着三个不同的量。这三个量在同一台设备上可以同时不一样，而我把它们都读到了：

三个数分别是 64、2、3——它们不是同一个东西的三个说法，而是三个不同的问题。

OK，而官方文档早就把这件事写清楚了（《Surface 与 SurfaceHolder》 原文）：

用于显示 Surface 的 BufferQueue 通常配置为三重缓冲。缓冲区是在按需分配的基础上工作的……队列中可能只有两个分配的缓冲区。

两句话放在一起，就是本节的全部内容。 "通常配置为三重缓冲"说的是有效参与数量那一层；"队列中可能只有两个分配的缓冲区"说的是已分配内存那一层——官方自己在同一段里就把这两层分开了，只是中文侧常常只引前半句。

中文侧有三处典型混淆，逐条对照：

第二处的口径要小心：我给的是"现行是 64、早期曾是更小的数"，而不去复述那个过时数字——因为把错误值写进正文，等于替它传播一次。第三处则要用官方原文正面反驳，而不能只说"这个说法不对"。

这一节的方法论值得单独记一句：遇到"某某是几个"这类问题时，先问这是哪一层的数量。索引容量、有效参与、已分配内存各有各的读法，混着问永远得不到稳定答案。

2.5 一次完整往返，账目怎么变

好了，把上面四样（状态、四个集合）放进一次完整的往返里走一遍，账目的变化就清楚了。设队列共有两个位置（00 与 01），初始时两个都空闲：

这张表有三处值得记住：

• 任何时候，"生产方能申请的数量 + 使用方能取走的数量 + 正在流转的数量"是一个常数（这里是 2）。这是守恒的；
• 第 ② 步之后，同一个位置同时"生产方不能碰、使用方能取"——所有权的转移就发生在这一格；
• 第 ④ 步回到初始状态，不需要任何额外操作。这就是 §3.1 那句"循环复用不需要额外操作"的账目依据。

再回到 §2.2 那两行 dump：位置 01 处于 ACQUIRED、位置 00 处于 FREE——对照上表，这正是第 ④ 步之前、第 ① 步之后的某个瞬间：一块已经还回来了，另一块还在使用方手里。两行 dump，正好落在这张表的一行上。

三、四步循环：每一步改动哪一格

3.1 四个动作，四条状态迁移

OK，其实这四步在接口上都只是一次调用，签名摆在一起就很清楚：

//-----------------------------------【四个动作的接口签名】-----------------------------------
// 生产方一侧（frameworks/native/libs/gui/include/gui/IGraphicBufferProducer.h）
//   申请：status_t dequeueBuffer(int* slot, sp<Fence>* fence, uint32_t w, uint32_t h, ...);
//   交出：status_t queueBuffer(int slot, const QueueBufferInput& input, QueueBufferOutput* output);
//   反悔：status_t cancelBuffer(int slot, const sp<Fence>& fence);
// 使用方一侧（同目录 IGraphicBufferConsumer.h）
//   取走：status_t acquireBuffer(BufferItem* buffer, nsecs_t presentWhen, uint64_t maxFrameNumber);
//   归还：status_t releaseBuffer(int slot, uint64_t frameNumber, ...);
//------------------------------------------------------------------------------------------
// 注意：四个动作都只操作「索引」，不搬内容

回到第零章那条循环。现在把每一步具体改动哪一格填上：

四条迁移正好围成一个环。 这个环有几个性质值得记住：

• 每一步只能由特定的一方发起——生产方不能自己把 QUEUED 改回 DEQUEUED，使用方也不能把 FREE 直接改成 ACQUIRED；
• 环形意味着回到原点——releaseBuffer 之后那个位置又变成可申请的，循环复用不需要任何额外操作；
• 环上任何一个位置停住，整条链就会在那一格积压——这正是下一章"背压"的机制。

3.2 完整迁移图：还有两个分支

好了，上面四条是主环。真实的状态机上还有两个分支，它们解释了两种"看起来像异常"的正常情况：

分支一：申请后不要了（cancelBuffer）。 生产方申请到一个位置、后来又不打算用了，可以不交出去，直接退回。迁移是 DEQUEUED → FREE——注意它不经过 QUEUED，也就是说这个缓冲从来没被使用方看见过。Camera 类应用在丢帧时常用这条路径。

分支二：异步模式下的额外标记。 当 mAsyncMode 打开时，队列允许生产方在旧缓冲还没被取走时就换新的（"舍弃模式"的实现基础），此时会额外用到一个表达共享情形的标记。它是对四态的补充，不是第五个并列状态——这一点在 §2.1 已经说明过，这里补上它与主环的关系：它出现在 QUEUED 与 ACQUIRED 之间，用来标注"这一块正在被两边同时涉及"。

3.3 实测：四个动作在 trace 上各出现多少次

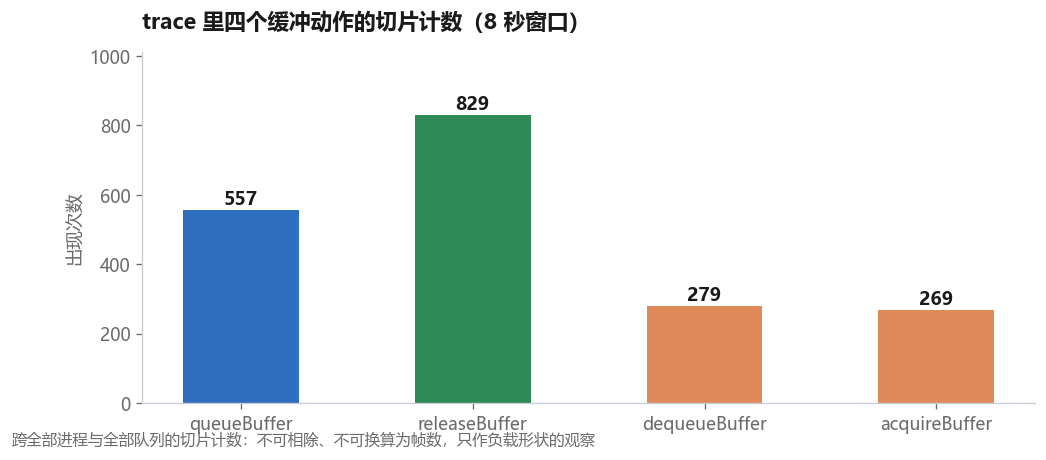

OK，理论给了迁移，trace 给的是这四个动作实际发生了多少次。本机抓的一段 8 秒窗口：

这张表第一个要讲的，是它不能怎么用。

不能相除。 一眼看去 releaseBuffer（829）比 queueBuffer（557）高出近一倍，很容易顺手得出"平均每块缓冲被归还 1.5 次"这种结论。这是错的：这四个数是跨全部进程、全部队列的切片计数，而且每个动作在实现里都有不止一个调用点会被记名。它们量的是"这些动作在这段时间里被记录了多少次"，不是"经过了多少帧"。

这条纪律 ep03 已经用过一次（flush 的计数是 DrawFrames 的三倍多，不能读成"提交了三次"）。同一族命名下面的计数往往不在同一个层面上，先看它们的归属，再谈比值。

那它有什么用？ 它给出的是负载的形状：一段窗口里，四个动作各自有多活跃。比如"归还"明显比"申请"频繁，说明这段时间里缓冲的周转很快——这与本机同时在连续滑动的场景是相符的。它是一个相对量的观察，不是一个绝对量的换算。

四、拿不到位置时会发生什么

4.1 三种工作模式

好了，申请一个有三种结局（ep03 §5.1 从渲染线程视角讲过耗时）。从队列这一侧看，决定结局的是工作模式——图形总览页 给了三种，中英对照如下：

三种模式在代码里其实是两个二进制开关的组合，其中：

两个开关都与第五章那条计数公式直接相关——mAsyncMode || mDequeueBufferCannotBlock 为真时，上限要额外加一（§5.1）。

三种模式是一条"要不要丢"的谱系：默认模式宁可等也不丢；非阻塞模式既不丢也不等（把选择权交给调用方）；舍弃模式选择丢旧留新。

这三种模式与"几缓冲"是两件事，但常常一起被调。 一句常被引用的话是"多一块缓冲能吸收抖动"——严格说，多一块缓冲改变的是"等的时候有没有备用的"，而模式改变的是"要不要等"。两者的组合决定了这一帧的最终命运（§5.4 会把这笔账算一遍）。

4.2 背压：一条因果链，不是一句"阻塞"

说白了，"拿不到位置就等"这句话是结论，但它跳过了过程。把过程摊开，是一条五步的因果链：

1. 某一轮里，某个已经交出去的位置没有被及时归还（使用方还没取走，或者取走了还没还）；
2. 于是处于 FREE 的位置少了一个；
3. 生产方继续申请，FREE 继续减少；
4. 当 FREE 归零，下一个申请者就必须等；
5. 等多久，取决于"最快被归还的那个位置还有多久回来"——而这又取决于第 1 步里是谁慢。

这条链子的关键在于第 5 步的"取决于"。 它意味着等待的时长不由申请方决定，而由队列下游的节奏决定。ep03 从渲染线程侧量到的那组数（dequeueBuffer 中位 26.9–158.6 微秒、90 分位 9.4–14.8 毫秒）就是这条链在时间轴上的样子：大多数时候有位置可拿（微秒级），偶尔等一次就是毫秒到几十毫秒。

换成队列侧的语言：那两组数字的差别，对应的是"FREE 里有没有货"。同一件事，两种量纲——这正是本系列相邻篇不重复的做法。

4.3 取出顺序：先进先出

好了，队列的名字里有"Queue"，取出的顺序自然是先进先出：先交进去的先被取走。

这个顺序不是装饰性的，它有三个直接后果：

• 它保证了画面的先后关系——不会出现第 3 帧比第 2 帧先显示；
• 它决定了"丢哪一块"时的选择——舍弃模式下丢的是队首那块最旧的；
• 它让队列的深度有了意义——先进先出意味着深度越长，"最新交进去的那一块"离被取走的时刻越远，这就是延迟的来源。

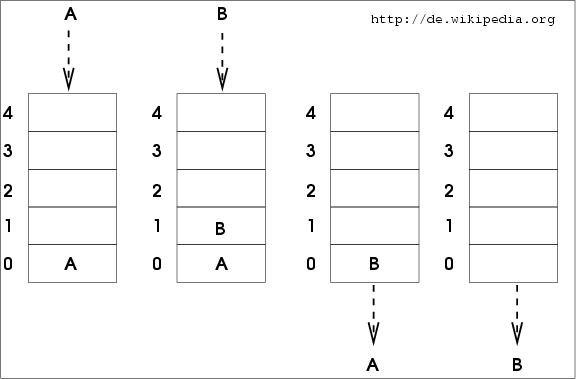

下面这张图是通用 FIFO 队列的出队顺序示意——同样要说明：它是类比。BufferQueue 的取出并非严格的"按指针推进"，而是由使用方从处于 QUEUED 的位置里选择（§1.4 已对照过两者差别）。先进先出在 BufferQueue 上是一条"通常成立"的顺序，不是一条数学上的硬规则。

这是一张通用数据结构的类比图。 BufferQueue 的取出由使用方在处于 QUEUED 的位置中择取，不是按指针推进——§1.4 已把两者逐项对照过。

五、"几缓冲"到底指什么

5.1 计数公式

OK，第二章把三种数量分开了，这一章讲决定"有效参与数量"的那条公式。它长这样：

maxBufferCount = mMaxAcquiredBufferCount + mMaxDequeuedBufferCount
               + ((mAsyncMode || mDequeueBufferCannotBlock) ? 1 : 0)

用人话说：上限 = "使用方最多同时拿几块" + "生产方最多同时拿着几块" + "异步或不可阻塞时额外多留一块"。

好了，这条公式解释了为什么"几缓冲"不是一个固定答案——它由两个配置项与一个模式开关共同决定：

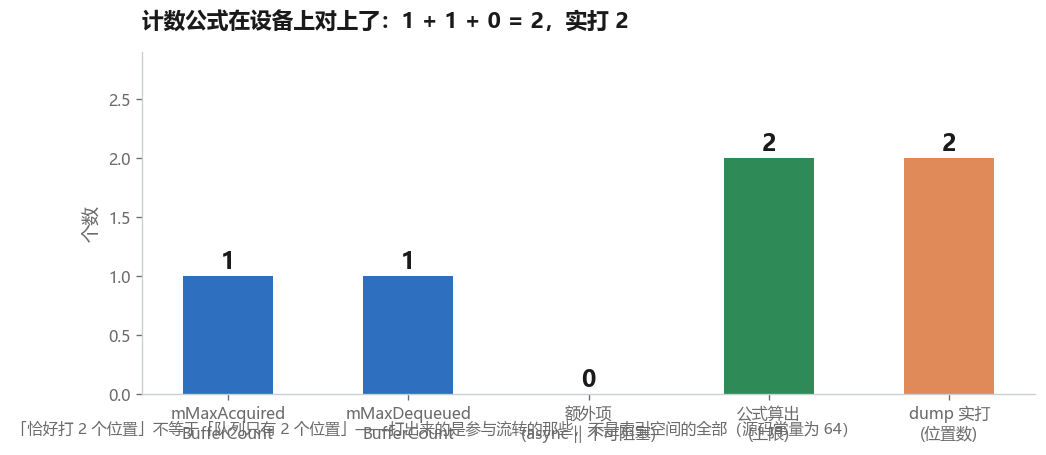

公式的来源与核对：公式本体来自已读全文的社区分析（《BufferQueue 多缓冲与背压》），而公式的分项在设备上被验证过——见 §7.3：本机 1 + 1 + 0 = 2，而 dump 里恰好打 2 个位置。

这张表是第五章的骨架。 顶上那条公式给出上限，下面的配置给出常见的四种取值。注意第三行写的是"视配置而定"，而不是一个具体数字——因为当生产方可以同时拿两块时，上限要由两个配置项分别代入，没有一个通用默认值可套。把它写成具体数字，就成了一条看起来精确、实际不成立的"经验值"。

5.2 官方给了一个可以读出来的"几缓冲"判据

OK，到这里有一个好消息："现在是几缓冲"这件事，官方给了一条可以直接读的判据。

界面卡顿检测 给出了 Surface BufferQueue 的实测缓冲计数 0 / 1 / 2 的解读，原文关键句是：值 2 表示应用当前处于三重缓冲状态，这会导致额外的输入延迟（对应 Android 9+ / API 28+）。

这条判据的价值在于它把三个概念接了起来：

• §2.4 的"有效参与数量"——本来要靠公式推算；
• 这里的"实测缓冲计数"——可以直接读到一个数；
• 以及"这个数变大意味着什么"——额外的输入延迟。

注意它同时给了一个代价：三缓冲让应用在迟到时有地方放，但代价是多了一帧的延迟。这和 §4.1 "多一块缓冲能吸收抖动"是同一件事的两面——收益是抗抖动，成本是延迟。

一处必须说清的边界：这条判据的取值是 0 / 1 / 2 三档，而 §5.1 的公式算出来的是上限。两者不是同一个量（一个是最多能有多少，一个是此刻读到多少）。把它们混起来，就会得出"上限 2 就是三缓冲"这种自相矛盾的结论。

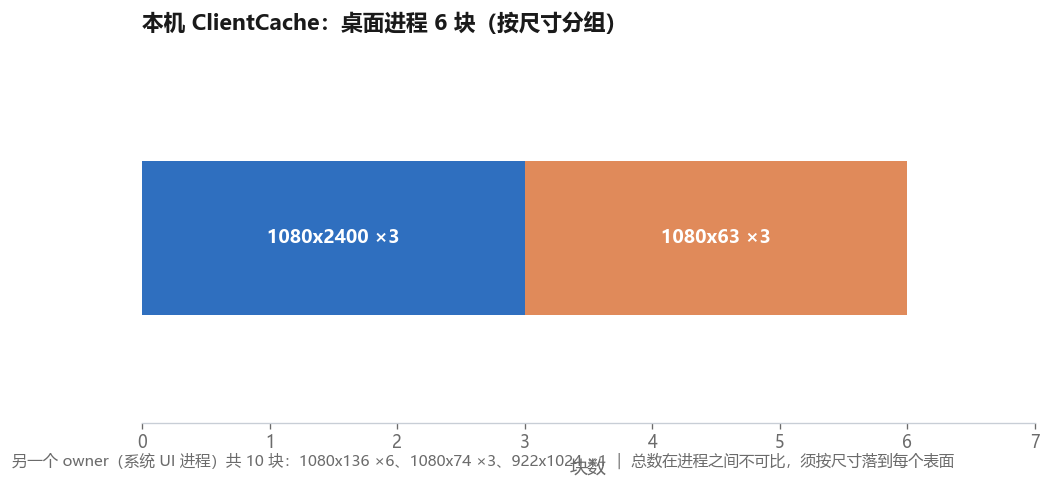

5.3 实测：本机每层实际有几块缓冲

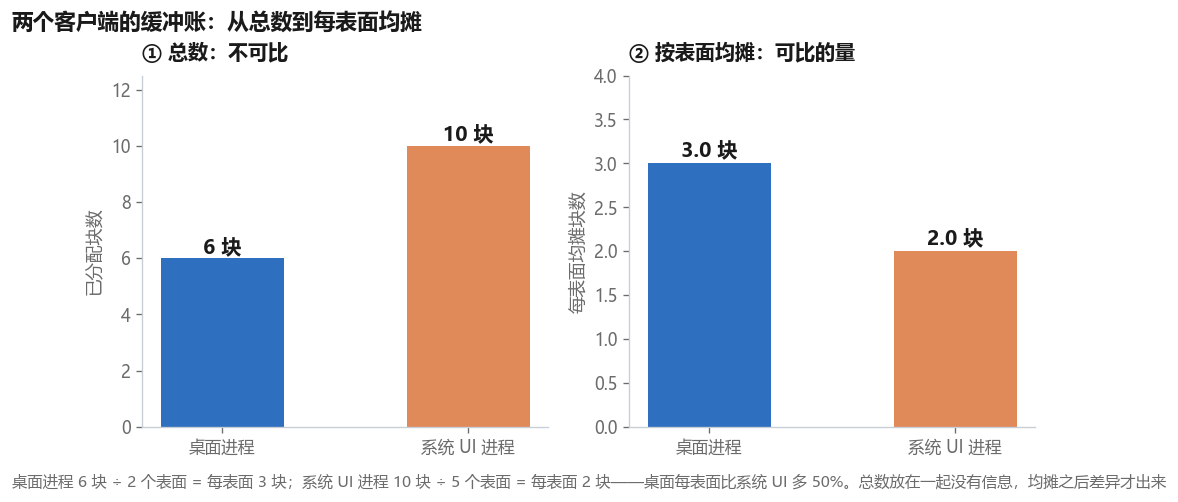

好了，公式给上限，官方的判据给此刻的计数，而"已分配内存"这一层在设备上也能读出来——ClientCache state: 段按客户端列出了已分配的缓冲清单。本机两个客户端的账：

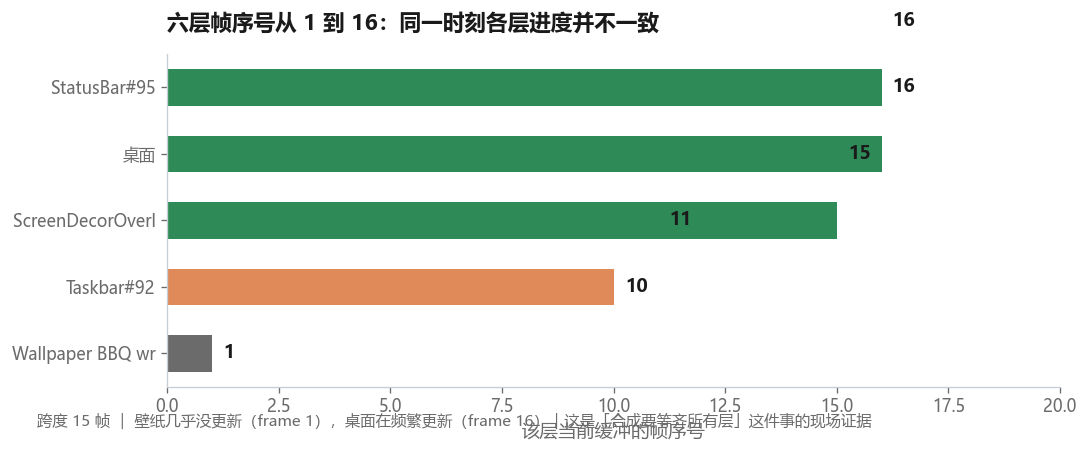

再把它与"层的当前缓冲"对上（Active Layers 段里，每个可见层都带着它此刻绑定的缓冲 id）：桌面层绑定的缓冲落在第一个 owner 里，任务栏层绑定的也落在第一个 owner 里——而那个 owner 下正好是 3 块 1080x2400 加 3 块 1080x63。

于是得到一条很干净的结论：桌面进程的两个表面，各自 3 块缓冲。 尺寸也对得上——桌面层的 bounds 是 1080×2400，任务栏层的高度是 63。这是"逐层三缓冲"在这台设备上的实际形态。

一处推断链要写明：这个结论是两步推断得到的——先用"层当前缓冲 id"把层与 owner 绑起来，再用尺寸把 owner 下的块数分到各个表面。两步都可核对（id 与尺寸都在同一份 dump 里），但它毕竟不是 dump 直接给出的"某层有 3 块"这句话。本机没有一处 dump 直接打出"每层几块"（§0.4 的读不到表已经登记过这条）。

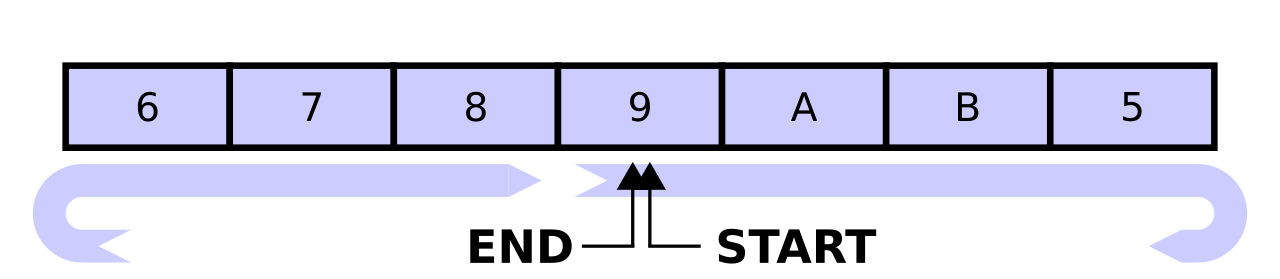

下面这张图是通用缓冲"满载"状态的示意——用它对照"没有任何一个位置处于 FREE"那个瞬间。同样要说明：它是类比。 通用环形缓冲的"满"由指针关系定义，BufferQueue 的"满"由所有位置都不处于 FREE 定义。

这是一张通用数据结构的类比图。 满的定义在两套体系里不同：环形缓冲看指针关系，BufferQueue 看有没有位置处于 FREE。

5.4 数量与延迟这笔账

OK，把 §5.1 的公式、§5.2 的代价、§5.3 的实况合起来，这笔账可以算得很具体：

• 多一块缓冲买到的是"抗抖动"：生产方迟到时，队列里多一个空位可以让它先放着，不必阻塞等待；
• 多一块缓冲付出的是"延迟"：先进先出意味着缓冲越多，最新交进去的那一块要等更久才被取走——官方那条判据把它说成"额外的输入延迟"；
• 所以"加缓冲"从来不是免费的，它是一次时间上的借贷：把手上的等待换成后面的延迟。

这也解释了为什么 §4.1 的"舍弃模式"存在：当延迟比丢帧更不可接受时（比如实时性优先的场景），宁可丢掉旧的那一块，也不要让延迟累积。

这笔账的完整版（多刷新率、ARR、不同刷新率下的缓冲数）留给 ep11——那一篇会把"数量—延迟—刷新率"三者放在一起算。本篇只把公式与设备实况对齐。本篇到此为止不越界。

六、队列里传的不只是内存

6.1 三个不同的时刻

好了，回到 §1.2：队列传递的是"索引 + handle + 栅栏"。前两个好理解，栅栏（fence） 值得单独一章。

原因是有三个时刻经常被混成一个：

"queueBuffer 很快"这件事在 §1.2 已经量化过（中位 337–448 微秒）。它快，是因为它在这一刻只做了一件事：把位置与凭据交出去，并附上一张"什么时候能读"的时间凭据。

同步框架 给出的机制是：sync_fence / sync_pt / sync_timeline；ANativeWindow 的 dequeueBuffer / queueBuffer / cancelBuffer 都带栅栏参数；使用侧还有 acquire / release / present 三种栅栏。

从调用侧看，「带栅栏」这件事就是多了一个参数：

//-----------------------------------【三个调用都带栅栏参数】---------------------------------
// 申请：产出栅栏（告诉生产方「这块什么时候能写」）
//   status_t dequeueBuffer(int* slot, sp<Fence>* fence, ...);
// 交出：传入栅栏（告诉使用方「这块什么时候能读」）
//   status_t queueBuffer(int slot, const QueueBufferInput& input, ...);  // input 内含 fence
// 反悔：传入栅栏（同样要说明这块什么时候可以重新用）
//   status_t cancelBuffer(int slot, const sp<Fence>& fence);
//------------------------------------------------------------------------------------------
// 栅栏的语义是「等这张凭据 signal 之后才安全」——它不是时间戳，是一张可等待的凭据

使用侧的三种栅栏各有分工，这是把"三个时刻"落到具体机制上的地方：

三种栅栏合起来，构成了这块内存的"读写轮转锁"。 没有它们，就只能靠"猜一个足够长的等待时间"——而那会让整条链路要么过度保守（白等）、要么出错（读到半张图）。

一处很实用的细节：同一个栅栏每过一次队列会被重命名（官方原文举例 SurfaceView:0）。这意味着 trace 上同一个栅栏在不同阶段的显示名不同——顺着名字找它的完整生命周期，会找不到；要找它，得顺着时间而不是顺着名字。

6.2 实测：层的当前缓冲与帧序号

OK，栅栏本身在 dump 里读不到明细（§0.4 的读不到表登记过）。但有一处与它直接相邻的读数：每个可见层此刻绑定的缓冲 id 与帧序号。

本机 Active Layers 段里 6 个层带这组信息：

这些帧序号差得很开（从 1 到 16）。这说明：同一时刻，不同层的"进度"并不一致——壁纸几乎没更新过（帧 1），而桌面在频繁更新（帧 16）。

这是"合成要等齐所有层"这件事的现场证据。 合成一帧时，它需要每个层都有一块可取用的缓冲；而各层的进度不同，意味着有的层可能正要换、有的早就好了。这一层不一致，正是合成侧要处理的核心问题——留给 ep06 展开，本篇只把"层与缓冲的绑定关系"这件事记下来。

七、实测：本机这台设备的队列账本

7.1 队列的计数参数，原文长这样

好了，这一章把本篇的读数摊开，它们都取自本机同一条 dumpsys SurfaceFlinger 的不同段落——先看队列的计数参数，它决定了公式的每一项：

BufferQueue mMaxAcquiredBufferCount=1 mMaxDequeuedBufferCount=1
mDequeueBufferCannotBlock=0 mAsyncMode=0
mQueueBufferCanDrop=0 mLegacyBufferDrop=1
default-size=[1080x2400] default-format=1  transform-hint=00 frame-counter=199

这张表本身就是一条判据：它把"用哪种模式、留几个位置"从文章里的定性描述，变成了几个可以直接读到的开关。

读这张表时有一个顺序上的讲究：先看两个加数，再看两个模式开关。因为开关决定的是"要不要加一"，而加数决定的是基础值。 顺序反了，很容易在开关上纠结半天，最后发现基础值本身就是 2。

7.2 状态分布：两个位置，两种状态

OK，紧接着把 slot 账本汇总：

我把静止态与滑动后的态都抓了一遍，两次的分布完全相同——都是 {'ACQUIRED': 1, 'FREE': 1}。

这条读数是本篇"诚实清单"里的一项：四态里我只打到了两态。原因在 §2.2 说过——dump 拍的是瞬间，而在这条队列（系统合成路径）上，生产方与使用方在同一个进程里，交接往返极快，落进 QUEUED 或 DEQUEUED 的窗口很短。

要不要因此怀疑四态？不要。 状态机的定义与快照的命中是两件事：四态是"可能有哪些"，快照是"这一瞬间有哪几个"。 用快照去否定定义，是读 dump 时最容易犯的错。

7.3 公式校验：在设备上对一次

OK，现在把 §5.1 的公式和 §7.1 的参数合起来：

这是本篇最硬的一处证据。 公式不是从文章里抄来的一个说法——它在这台设备上对上了：算出来是 2，打出来也是 2。

它同时顺手解决了 §2.4 那三种数量的第一层与第二层：

• 索引容量（64）是"最多能管理多少"；
• 有效参与数量（2）由公式决定，并且 dump 里就打了这么多个位置——两者一致，说明公式的语义是"这一刻参与流转的位置数"，而不是别的什么。

一处要小心的措辞：我写的是"恰好打 2 个位置"，而不是"队列只有 2 个位置"。打出来的是参与流转的那些，不是索引空间的全部。 这两个说法差得很远。

7.4 两个客户端的缓冲账

OK，最后看已分配内存这一层。本机 ClientCache state: 段记了两个客户端的账（含缓冲 id 与尺寸）：

Cache owner: 0x7263b0cb8600
  ID: 4492535791646, size: 1080x2400
  ID: 4492535791647, size: 1080x2400
  ID: 4492535791645, size: 1080x2400
  ID: 4492535791640, size: 1080x63
  ID: 4492535791639, size: 1080x63
  ID: 4492535791641, size: 1080x63
Cache owner: 0x7263b0cbeb10
  ID: 3874060501012, size: 1080x136
  …（共 10 块）

把这两个数放在一起看，有一处对比很有意思：桌面进程 6 块、系统 UI 进程 10 块，但它们服务的表面数量不同——前者 2 个表面（3+3），后者 5 个表面（1080x136 的 6 块要供两个同尺寸表面、1080x74 的 3 块、以及壁纸的 1 块）。所以"块数"这个数本身没有可比性，必须落到"每个表面几块"才有意义。

这也回到了 §2.4 那句提醒：先问这是哪一层的数量。 一个进程十块缓冲，可能意味着五个表面各两块；也可能意味着两个表面各五块。光看总数，什么都判断不出来。

7.5 本机读不到什么

这一节是本篇与前几篇最不一样的地方。因为"账本"这个词会让人以为什么都读得到，所以把读不到的三处单独列出来：

这三条不是"我们没找到方法"，而是"这台设备的实现没有把这几样打出来"。 官方 《Surface 与 SurfaceHolder》 确实说 dumpsys SurfaceFlinger 可查看每层的缓冲区摘要——这句话是对的，但"缓冲区摘要"在本机的对应段落是 Active Layers 里的当前缓冲与帧序号，而不是 BufferQueue 的 slot 账本。 两件事，要分开说。

这条区分值得单独记一句：读 dump 时，"官方说这条命令能看某类信息"与"这条命令打出的正是我以为的那张表"是两件事。中间差一次核对。

7.6 三处读数怎么互相印证

本篇的四类读数不是各自独立的四组数字，它们之间有可核对的关系。这也是"实测"与"抄一遍"的分界：

五组里有两组是可以被"独立复算"的（公式那一组、块数除以表面数那一组）——这两个是本篇结论的支点。其余三组是自洽性检查：它们不独立证明结论，但如果不一致，就说明某一步读错了。

一处要坦白的限制：这五组里，"每层几块"那一组是两步推断（先用缓冲 id 绑定层与 owner，再用尺寸分到各表面），不是 dump 直接给出的。§5.3 已经写明。把推断与直读分开标注，是这类结论能被核对的前提。

7.7 把这几组数折算成可比的量

原始读数不能直接横向比（§7.4），但折算之后就清楚了。三组折算：

第一组，按表面均摊的缓冲数。 桌面进程 6 块 ÷ 2 个表面 = 每表面 3 块；系统 UI 进程 10 块 ÷ 5 个表面 = 每表面 2 块。也就是桌面的每个表面比系统 UI 多出 50% 的缓冲——这与桌面的两个表面都在频繁重绘、而系统 UI 的表面多为静态装饰是相符的。

第二组，上限提高的代价可以换算成时间。 从上限 2 提到上限 3，多出来的那一块换来的是"生产方迟到时不必阻塞"。代价是一次先进先出的排队：多一帧 ≈ 多 16.7 毫秒（60 Hz 下）的延迟——官方那条判据说的"额外的输入延迟"，量级就在这里。

第三组，各层进度的离散程度。 本机 6 个可见层的帧序号从 1 到 16，跨度 15 帧。跨度越大，说明同一时刻各层处在流水线的不同位置越远——合成要等齐它们，就需要更大的容忍窗口。

折算这一步是必要的，因为原始数在量纲上不可比。 "6 块"与"10 块"放在一起没有信息；"每表面 3 块"与"每表面 2 块"放在一起，立刻就能看出差异。

八、BLAST 改变了什么

8.1 队列归谁：从系统进程搬到应用进程

ep03 §6.2 讲过 BLAST 的事务语义（缓冲与图层属性一起提交）。这一节只讲另一面：队列的归属变了，而这一面直接改变了第二章那些数量由谁决定。

这次归属变化涉及的三个角色可以用一句「其中」说清：其中队列的创建者与缓冲数量的决策者变到了应用侧，而实际分配者仍是 Gralloc——三者不是同一个角色，改的只是前两个。

最容易出错的是第三行：BLAST 把队列搬到应用进程，很容易被推成"应用直接分配 HardwareBuffer"。这不是真的——《Android 12 BLASTBufferQueue 深度分析》 专门辟了一节澄清这一点：分配者始终是 Gralloc，变的是"谁来决策要不要分配、分配几块"。

关于归属变化本身，另有两处可对照的来源：《图像显示框架》 指出旧架构消费者在 SF 进程、新架构消费者在应用进程；《BLASTBufferQueue01 架构概述》 系统梳理了队列创建位置、缓冲传递方式与跨进程同步的差异。

一处纪律：同一篇深度分析里还出现过若干无出处的量化断言（例如 IPC 开销与负载的下降倍数）。本篇一律不引用这些数字——它们无法核对。同一篇文章可以有一处正确澄清（§8.1 第三行）与若干不可核对的断言，功过要分开记。

这条路是怎么演进过来的，值得按时间线说一遍。 队列归属前后有过三次形状变化：

三次变化里，变的一直是"谁创建、谁决策、谁提交"；没变的是"实际分配者是 Gralloc"。 把这条演进脉络记住，比背住某一个版本号有用——BLAST 默认启用的具体版本号本轮未核实，所以正文不写它（§0.3 的边界纪律）。

8.2 实测：BLAST 路径在 trace 上的痕迹

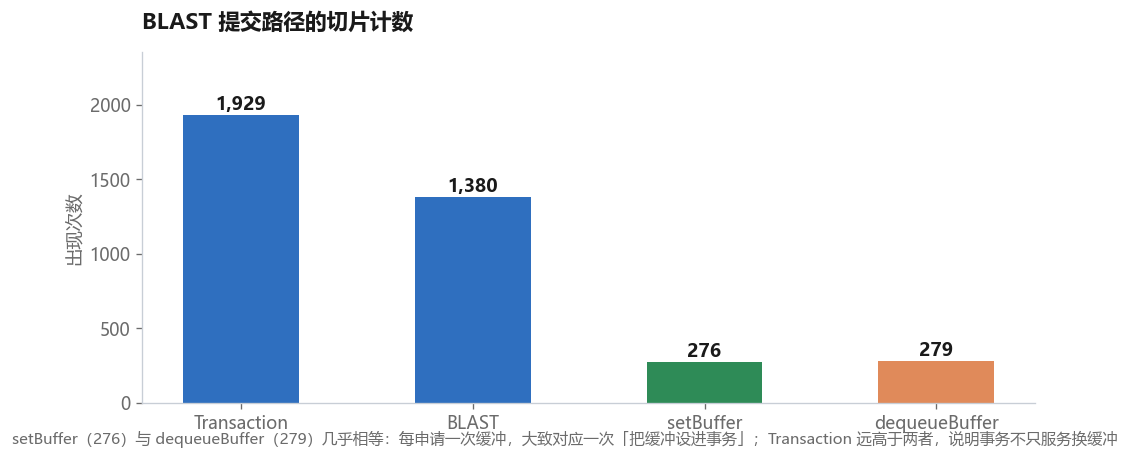

本机 trace 里这条路径的计数：

setBuffer（276）与 ep03 量到的 dequeueBuffer（287）几乎相等——这个数字关系在 ep03 已经解释过：每申请一次缓冲，大致对应一次"把缓冲设置进事务"。 两者是同一个动作的两头。

而 Transaction（1929）远高于它们，说明事务是一个被反复使用的机制，不只服务于换缓冲一件事（图层属性也走它）。这一点与 ep03 的读数一致——同一份量纲，两篇各自引用一次，不重复论证。

九、四项可以立刻做的事

9.1 四条命令与判据

前面八章的原理，落到操作上就是四条命令。每条都给判据。

第一件：看队列的计数参数。

adb shell dumpsys SurfaceFlinger | grep -A6 "BufferQueue mMaxAcquired"

判据：把两个加数代入公式，看与实打的位置数是否一致。 本机 1 + 1 + 0 = 2，打出来 2 个位置——一致。若不一致，说明你读的不是同一条队列的同一个时刻。

第二件：看 slot 账本的状态分布。

adb shell dumpsys SurfaceFlinger | grep -A4 "^Slots:"

判据：看有没有位置卡在 QUEUED 或 ACQUIRED 上不动。 本机是 {ACQUIRED: 1, FREE: 1}——没有积压。若某一态的数量长期偏高且不回落，那就是 §4.2 那条因果链上卡住的那一格。注意 dump 是快照：一次读数只能当一次证据，要看趋势得连抓几次。

第三件：看每个客户端已分配了几块。

adb shell dumpsys SurfaceFlinger | grep -A30 "ClientCache state:"

判据：按尺寸分组，落到"每个表面几块"。 本机桌面进程 6 块 = 两个表面各 3 块。不要用总数判断——总数在两个进程之间没有可比性（§7.4）。

第四件：核对"官方说的"与"实际打出来的"。

adb shell dumpsys SurfaceFlinger --layers    # 与不带参数的结果对比

判据：同一条命令的几种调用方式，打出的段落是否如你所料。 本机五种调用方式都只吐出 1 个 Slots: 段——这说明"每层队列账本"在你这台设备上也读不到，别按"应该能看到"去找。

9.2 从「队列有问题」到定位结论：四步判读

如果手上只有一句"画面有点卡"，而你想知道是不是这条队列的问题，按四步走。

第一步：先看有没有积压。 跑第二件命令，看 slot 状态分布。FREE 还有货 → 队列不是瓶颈，去查别的（ep03 的两个等待点）；FREE 归零且 QUEUED/ACQUIRED 堆积 → 走第二步。

第二步：看是谁没还。 数一下堆在 QUEUED 上的多还是 ACQUIRED 上的多：QUEUED 多说明使用方没及时来取；ACQUIRED 多说明使用方取走了但没还。两种积压的责任方不同。

第三步：核一下数量配置是否合理。 跑第一件命令代入公式。上限过小（比如该给 3 的给了 2）会让生产方更容易撞上 FREE 归零；上限过大则要付 §5.4 那笔延迟账。

第四步：再看是不是"假积压"。 单次 dump 是快照。连抓三次，若分布始终一样，才是真积压；若三次都不一样，说明队列在正常周转，你抓到的是流动的瞬间。

这四步的顺序不能换。 先判有无、再判责任方、再看配置、最后才判连续性——反过来的话，一次快照就能把你带到错误结论上。

这四步里最容易省掉的是第四步。 前三步都能在一次 dump 里做完，看着很完整；但单次快照不足以支撑"积压"这个判断——积压是"长期不回落"，而快照只说明"这一刻是什么"。省掉第四步，就会把正常的流动当成故障。

9.3 本篇留下的一句话，与下一篇

把全篇收成一句：

"几缓冲"不是一个问题，而是三个问题。 索引容量、有效参与数量、已分配内存各有各的读法与各自的数——在这台设备上它们分别是 64、2、3。混着问，就只能在"三缓冲=分配三块"这类结论上打转。

这句话也顺手回答了开头那个问题：为什么"三缓冲"这件事在中文侧会有那么多种说法。因为它本身就是一个需要先分层才能问的问题，而分层这件事，官方文档里其实已经写了——只是写在两句话里，中间隔了一个省略号。

下一篇讲的是画完之后那道关口：SurfaceFlinger 在 Vsync 之后做什么——合成怎么决定、合成列表怎么排、送屏怎么对齐。本篇讲的这条队列，在那一篇里会变成"被取走的那一端"。

相关链接

• 上一篇：【Android 图形显示系统】（三） RenderThread 与帧提交：从显示列表到一块缓冲
• 下一篇（预告）：【Android 图形显示系统】（六） SurfaceFlinger：在 Vsync 之后做什么
• 官方文档：BufferQueue 和 Gralloc（中文）｜ 同页英文版 ｜ 图形总览（中文）｜ 同页英文版 ｜ Surface 与 SurfaceHolder ｜ 同步框架 ｜ 界面卡顿检测
• 源码入口：BufferQueueCore.cpp ｜ BufferQueueProducer.cpp ｜ BufferQueueConsumer.cpp ｜ IGraphicBufferProducer.h ｜ IGraphicBufferConsumer.h ｜ BufferSlot.h ｜ BufferQueueDefs.h
• 社区实操：《BufferQueueCore 详解》 ｜ 《Android Gfx Stack 中的 BufferQueue》 ｜ 《BufferQueue 多缓冲与背压》 ｜ 《Android14 显示系统剖析 5》 ｜ 《BLASTBufferQueue01 架构概述》 ｜ 《从 dequeueBuffer 卡顿看一次 GPU 丢帧》 ｜ 《Android SurfaceFlinger 之 BufferQueue》 ｜ 《浅谈 SurfaceFlinger 相关介绍（二）》 ｜ 《Systrace Basics（11）三缓冲解读》
• 素材来源：Wikimedia Commons（图注逐张标作者与许可）；本机实测图版权自有

With Best Wishes.
