RenderThread 与帧提交：从显示列表到一块缓冲

本文由@溯光 出品，转载请注明出处 站点链接：技术博客页 ｜ 公众号：溯光的图形笔记

核心问题：一篇讲滑动卡顿的文章，如果只告诉你"渲染慢"，那它没有回答任何问题。因为"渲染慢"至少是两件不同的事：UI 线程在等渲染线程交活，还是渲染线程在等一块可用的缓冲？

这两件事的成因相反、判据不同、修法也不同。前者多半是 UI 线程自己慢（或者被位图上传卡住），后者多半是 GPU 与合成侧消费不及时、空闲缓冲放不回来。中文侧的多数文章把它们合成一句"渲染慢"就收尾了，于是读者读完之后，仍然不知道该查哪一步。

这一篇把它们拆开，并且用本机实测的两组新读数把它量出来：一是逐帧的缓冲耗时四列，二是 Perfetto 上的双线程轨。

承接上一篇。ep02 讲的是谁把应用叫醒——一条从显示控制器到五档回调的"叫醒链"，以及订阅为什么是一次性的。那是在讲"什么时候开始干活"。本篇讲的是醒来之后：UI 线程记录了什么、怎么把活交给另一个线程、渲染线程又从哪里拿到一块能画的缓冲。

两篇共用同一条链路，量的东西却完全不同：

本篇也不涉及：渲染算法与画面技术（《实时渲染管线探析》《实时光线追踪与混合渲染》已写）、GPU 内部管线与硬件实现（《GPU 架构剖析》已写）、移动端功耗与带宽取舍（《移动端图形与功耗》已写）、Skia 内部的光栅化实现（《2D 矢量引擎深挖》已写）、BufferQueue 的四态迁移与队列深度（ep04 展开）、HWC 的叠加层决策（ep08 展开）、抓帧工具自身的设计原理（《图形性能剖析工具链》已写）。为什么不涉及：这些题域各有专门的篇目，混进来会让"交接"这个很窄的问题重新糊成一团——尤其 BufferQueue 的四态，本篇只从渲染线程视角看一次 dequeue/queue，四态迁移留给 ep04。完整边界见 §0.3。

系列文章写作风格说明（沿用前两篇，不再重复解释）

• 术语双语：首次出现的核心术语写成「中文（English）」，后文可只用英文；
• 三层分开说：官方文档怎么写、AOSP 源码怎么做、本机跑出来是什么——这三层分开陈述，不混成一句；
• 读数标口径：每一个数字都标来源与条件（机型、Android 版本、命令、采样窗口）；
• 实测优先：能用命令量出来的就不引用别人的结论；
• 模拟器与真机分开写：模拟器拿不到的东西（帧级时间线、自适应刷新率）如实标"需真机"，绝不写成 Android 通例。

系列主要内容总览

1. 【Android 图形显示系统】（一） 总览：从 App 到屏幕的图形管线
2. 【Android 图形显示系统】（二） Choreographer：谁在召唤 Vsync
3. 【Android 图形显示系统】（三） RenderThread 与帧提交（本篇）
4. 【Android 图形显示系统】（四） BufferQueue：图形缓冲区的邮局
5. 【Android 图形显示系统】（五） Vulkan on Android：低开销渲染入口
6. 【Android 图形显示系统】（六） SurfaceFlinger：在 Vsync 之后做什么
7. 【Android 图形显示系统】（七） ASurfaceControl：Android 10 的透明事务
8. 【Android 图形显示系统】（八） HWC：GPU 合成之外的硬件叠加
9. 【Android 图形显示系统】（九） HWC2：Vsync 回调和虚拟显示路径
10. 【Android 图形显示系统】（十） Vsync 偏移：应用、SF、屏幕的三步舞
11. 【Android 图形显示系统】（十一） 三缓冲、多刷新率与 ARR
12. 【Android 图形显示系统】（十二） 虚拟显示与屏幕录制
13. 【Android 图形显示系统】（十三） 剖帧实战：Perfetto FrameTimeline 抓 jank

相关资源链接

• 官方一手来源：硬件加速 ｜ 硬件加速（Views 版，含绘制模型） ｜ Android 5.0 版本介绍 ｜ 呈现速度缓慢
• 提交侧：BufferQueue 与 Gralloc ｜ SurfaceFlinger 与 WindowManager ｜ systrace（界面管道）
• 源码入口：RenderThread.cpp ｜ DrawFrameTask.cpp ｜ CanvasContext.cpp ｜ BLASTBufferQueue.cpp
• 与本文强绑定的前置：ep01《总览》｜ ep02《Choreographer：谁在召唤 Vsync》

这一篇回答什么，不回答什么

OK，先把坐标系挪正。前两篇给了一张地图和一跟链条，这一篇要给的是一次交接：一个线程把手里的活交出去，另一个线程接过去，然后从某个地方拿到一块能画的缓冲。

0.0 内容总览：本篇知识地图

好了，先把十章各自回答的问题钉在一张表上。它同时也是本篇的目录总览，后面每一章都在展开其中的某一行。如果时间紧，第五章（缓冲从哪来）与第七章（实测：卡在哪一端）是这篇最不可替代的两章——前者讲清了那个最容易被误判的等待点，后者把"卡在哪一端"变成了可读的数。

0.1 那条交接链：从显示列表到一块缓冲

OK，先看一段交接。它的起点是 UI 线程手里的一棵显示列表树，终点是一块被交给了合成侧、可以被扫到屏幕上的缓冲。中间有四步。

第一步，记录。 UI 线程不画像素，它把"这个界面该画成什么样"记成一棵树的显示列表（DisplayList），每个节点是一个 RenderNode（渲染节点）。这一步的产物是数据，不是图像。

第二步，交接。 UI 线程把"这一帧的记录"交给渲染线程，然后在需要它的时候等一等。注意"需要的时候"这四个字——交接不是无条件的同步，什么时候必须等，是第三章的正题。

第三步，执行。 渲染线程醒来，把显示列表变成真正的绘制命令，交给 GPU。它需要一块能往上画的缓冲（buffer），而这块缓冲不是随时都有的。

第四步，出缓冲。 画完把缓冲交出去（queueBuffer），让合成侧去取。到这里，一次交接完成。

言归正传，这四步里，有两个等待点，而且它们是本篇的核心。一个是第二步里 UI 线程的等（等渲染线程把活领走或干完），另一个是第三步里渲染线程的等（等一块可用的缓冲）。中文侧通常把它们合成一句"渲染慢"，但它们的成因是相反的。

0.2 本篇与前两篇的分工

好了，三篇共用同一条链路，如果量的是同一批数字，那就不是三篇而是重复。所以把分工说清。

一句话概括：ep01 量"几点几分"，ep02 量"谁在等这个点钟"，本篇量"等的时候各花了多久"。

OK，下面这张表还有一层用处：它划定了本篇的范围。ep02 里已经讲透的东西——订阅的一次性、VSyncRequest 的枚举、五档回调的顺序——本篇一句都不重复。 本篇要补的是"醒来之后"的那一段。所以读本篇时如果觉得少了什么，先回头翻 ep02 的第五章；反过来，读 ep02 时如果觉得"知道谁被叫醒了，但还是不知道被叫醒之后忙了些什么"，那正是本篇要接上的一段。两篇配合起来，才构成"被叫醒 → 去干活"的完整链条。

0.3 本文不涉及什么，为什么

本文不涉及：渲染算法与画面技术（延迟着色、阴影、光追混合等，已在《实时渲染管线探析》与《实时光线追踪与混合渲染》写透）；GPU 内部管线与硬件实现（《GPU 架构剖析》写透）；移动端功耗与带宽取舍（《移动端图形与功耗》写透）；Skia 内部的光栅化实现与贝塞尔曲线处理（《2D 矢量引擎深挖》写透）；BufferQueue 的四态迁移、队列深度与 slot 数组（ep04 展开）；HWC 的叠加层决策与合成模式（ep08 展开）；Vulkan 后端路径（ep05 展开）；抓帧工具自身的设计原理（《图形性能剖析工具链》写透）；厂商对渲染线程与合成过程的私有改造（未公开，如实标注）。

为什么不涉及：这九类问题各有专门的约束条件，混进来会让"交接"这个很窄的问题重新糊成一团。特别是BufferQueue 的四态那一条——本篇确实会讲 dequeueBuffer，但只讲从渲染线程视角看它在等什么，不讲四态怎么迁移、队列多深、slot 怎么分配。那三件事是 ep04 的正题。

好了，还有一处边界要提前说明：本篇讲的是 AOSP 通用链路。 厂商可以在渲染线程之上加自己的调度策略，也可以替换合成路径。这类改动没有公开文档，本篇一律不推测，只在必要处标注"这一段属厂商私有，未公开"。

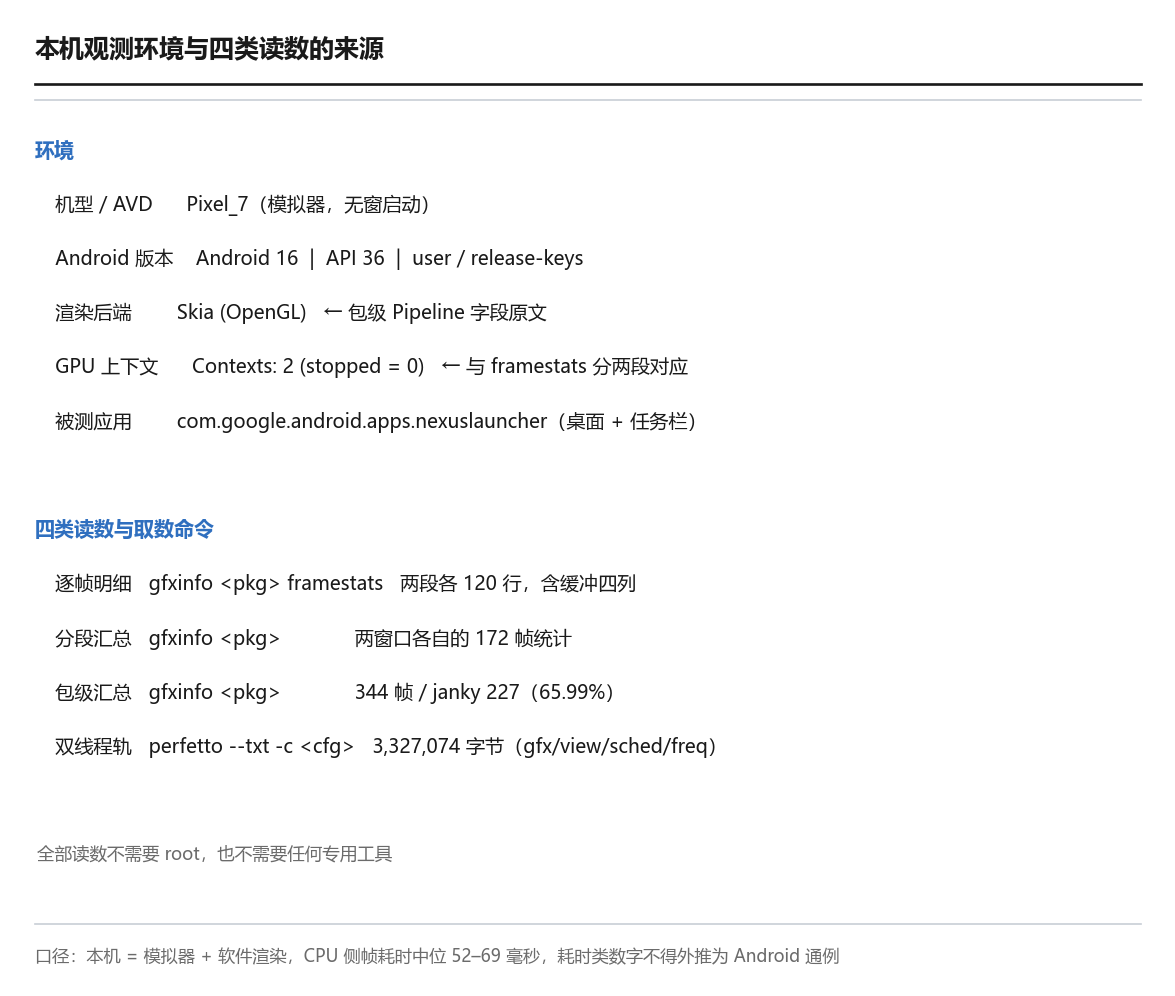

0.4 本文的读数从哪来

OK，本篇所有真图都是本机实测。它同时也是这条交接链在软件侧能被观测到的全部入口——四类读数，三条命令，没有一项需要 root。

好了，两张必须提前说明的表外条件。第一，本机是模拟器（Pixel_7 AVD），渲染走 SwiftShader 软件光栅化，所以 CPU 侧帧耗时（中位 52–69 毫秒）远高于真机——本篇所有耗时类数字都标"本机 = 模拟器 + 软件渲染"，不得当作 Android 通例。第二，包级那段汇总里出现过一个量级异常的读数（90th gpu percentile: 4950ms，与它自己的 50 分位 14–24 毫秒差两个数量级），疑为超时占位值，本篇引用它会明确标注、不据此下结论。

依然是国际惯例，再说两句本篇的图从哪来。11 张真图全部由上面那三条命令产出，脚本可复跑；2 张外部图来自 Wikimedia Commons 的类目枚举与关键词检索（Category:Android architecture 与关键词 triple buffering），检索留痕见 Commons 类目 API 与 关键词检索 API。其余 15 张是自绘结构图，因为 Commons 上没有任何 RenderThread / DrawFrameTask / BLAST 的对位图（下面第二章会给出检索结论）。

一、为什么要有 RenderThread

一.1 官方那句话，逐词拆

OK，关于 RenderThread 的由来，官方最直接的表述来自 Android 5.0 版本介绍页（原文原意）：

系统管理的新处理线程（称为 RenderThread）可确保动画流畅，即使主界面线程出现延迟也不例外。

好了，这句话是"为什么要有它"最权威的答案，但四个短语里藏了四个判断，我们一个一个拆。在拆之前先给一个定义：本系列说的「渲染线程」，指的就是官方那句话里那条由系统管理的处理线程——它在 trace 上的名字是 RenderThread。后文一律用这个名字，不再换称。

"系统管理的新处理线程"——它是一个由框架创建与管理的线程，不是应用自己起的。 这句话划清了责任：应用不需要（也不能）自己创建它，但应用的每一次绘制都会用到它。

"处理线程"——它处理的是"记录"，不是"画面"。 它拿到的是 UI 线程产出的显示列表，不是像素。这个区分在第 0.1 节已经给过，但它的重要性在这里才显出来：因为它处理的是记录，所以它可以和 UI 线程并行——UI 线程在继续记录下一帧时，它可以同时在把上一帧的记录变成命令。

"即使主界面线程出现延迟也不例外"——这才是它存在的全部理由。 在 Android 5.0 之前，主线程自己就是那个执行绘制命令的线程。这带来一个直接的后果：主线程上任何一次抖动，都会直接变成掉帧——哪怕抖动的来源跟绘制毫无关系（比如一次 JSON 解析、一次数据库查询）。把执行搬出去之后，UI 线程的抖动与输出帧之间不再是一一对应的关系。

"确保动画流畅"——它保障的是"动画"，不是"这一帧一定会准时"。 这是一个很精细的措辞：搬走执行能让你在 UI 线程抖动时仍有帧输出，但不能让一个本就画不完的界面变快。RenderThread 解决的是"被别人拖累"，不是"自己太慢"。

一.2 三个里程碑必须分开

这是本篇的第一处纠正，也是中文写法里最集中、最整齐的一处错配：把"硬件加速引入"当成"RenderThread 引入"。

它们是三个不同年份的里程碑，解决的问题完全不同：

错在哪。 2011 年那一步解决的是"怎么画得快"——把光栅化交给 GPU；2014 年那一步解决的是"画的时候别人能不能干别的"——把执行从 UI 线程搬走。它们回答的是两个不同的问题，只是都发生在"渲染"这条线上，所以很容易被并成一句"Android 从某个版本开始用 RenderThread 渲染"。

这处错配的后果不是学术性的。 如果你以为 RenderThread 是 2011 年就有的，那么在面对一台 Android 4.x 的老设备时，你会用一套不存在的并行假设去推测它的行为——而那个版本上，UI 线程就是绘制线程，两者是同一个东西。

好了，这个年份口径在中文侧有两条可交叉的来源：《Android 之旅（总结）》 与 《自上而下解读 Android 显示流程》 都写到"Android 5.0 之前主线程同时也是那个执行绘制命令的线程，引入渲染线程之后才分工"，与官方版本页口径一致。另有一篇用一句话把分工概括得很干净（《Android 图形渲染框架》）：UI 线程只生成显示列表，由渲染线程转成 GPU 指令。 三处互相独立、结论一致，可以放心引用。

OK，至于类名本身，还有一个容易忽略的细节：Java 侧的门面类历经改名（ThreadedRenderer → HardwareRenderer），改名的具体版本待核实（HardwareRenderer 参考页 本轮抓取只返回导航壳、未取到正文）。本篇统一用 trace 上的线程名 RenderThread 指代这条线程，首次出现处给类名，避免在文档与代码之间来回换算。

一.3 交接为什么能成立

好了，到这里可以给这一章收尾了：RenderThread 把执行从 UI 线程搬走，让记录的抖动与输出的帧解耦；而它能被搬走的前提，是记录与执行之间有一份只读的数据结构。

OK，但这里还留着一个没回答的问题：既然执行能搬到另一个线程，为什么记录不一起搬过去？答案在接口层，不在实现层——它是下一章的正题。

二、UI 线程到底干了什么：记录与重录

2.1 记录的那棵树长什么样

好了，先看清"记录"到底是什么。UI 线程在遍历阶段调用 View#draw，而硬件加速模式下 draw 做的事是往 RenderNode 里录指令，不是画像素。

//-----------------------------------【显示列表的记录（硬件加速模式）】-----------------------------------
// 文件：frameworks/base/core/java/android/view/ThreadedRenderer.java
//       frameworks/base/core/java/android/view/View.java
// 说明：硬件加速下 View#draw 不产生像素，只往 RenderNode 里追加绘制指令
//--------------------------------------------------------------------------------------------------------
// 【1】遍历阶段：ViewRootImpl 触发整棵树的重新记录
//      ThreadedRenderer.updateRootDisplayList()  →  updateViewTreeDisplayList()
// 【2】每个 View 把自己的绘制录进自己的 RenderNode
//      View#draw(Canvas) 收到的是一个 RecordingCanvas，不是真实画布
// 【3】整棵树录完，收口
//      ThreadedRenderer.updateRootDisplayList() 末尾调用 endRecording()
// 【4】由此得到一棵以 root RenderNode 为根的显示列表树 —— 它就是交给渲染线程的东西

下面对其中三处特别说明。

RecordingCanvas 是这套设计的关键道具。 它实现了 Canvas 的接口，但每一次 drawLine、drawRect 都不落像素，而是在当前 RenderNode 的显示列表里追加一条指令。所以 View#draw 的代码可以一个字不改地在软件模式与硬件模式之间切换——换掉的只是传进去的那个 Canvas 实现。

endRecording() 是这条记录的收口。 收口之后，这棵树在下次重录前是只读的——这正是它能被安全地交给另一个线程的前提。

每个节点是可以被单独重录的。 一个 View 属性变化时，不需要重录整棵树，只重录它自己与受影响的后代。这是 4.x 那一步"显示列表体系"带来的性能红利，也是它与 2011 年那一步的分工所在。

OK，显示列表的构建过程，中文侧有一篇按 Android 13 源码逐步走的笔记（《【Graphics & SF】【硬件加速】2、DisplayList 构建过程分析》），它把 updateRootDisplayList / updateViewTreeDisplayList / endRecording 的调用顺序交代得比本篇细；另一篇从 View 到 DrawOp 的映射讲得更直观（《Android 渲染 — 重温硬件加速（上）》）。两篇都值得在读完本节后翻一遍——本节只给形状，它们给的是逐行。

2.2 RenderNode 的线程约束：为什么记录必须在 UI 线程

好了，上一个自然的问题：既然执行搬到了另一个线程，为什么记录不一起搬过去？

OK，答案在接口层，不在实现层。官方 RenderNode 类参考 明确：每个节点持有显示列表与属性、默认被所有 View 内部使用，并且非线程安全，必须在同一线程使用。

这条约束看起来是限制，其实是一种分层设计：

• 记录侧与 View 树强绑定——View 的层级、属性、可见性都在 UI 线程上变，所以记录必须在 UI 线程；
• 执行侧只依赖"记录"这份数据，与 View 树无关，所以它可以搬到任何线程。

好了，换句话说：跨线程交接的边界，恰好落在"数据结构"与"使用数据结构"之间。 这条边界选得好，是因为它让两侧的耦合降到最低——UI 线程只需要产出一份不变的记录，渲染线程只需要消费它。这也解释了 ep02 里那句"UI 线程只做记录"的说法从何而来。

2.3 重录的触发条件

OK，那么，什么情况下会重录？三条常见路径：

• 属性变化：View 的可见性、透明度、位移、尺寸等变化会标记该节点需要重录；
• 内容变化：自绘 View 调用 invalidate()，或在 onDraw 里改动了录进去的内容；
• View 树结构变化：增删子 View、改变层级，会牵动父节点的录制。

好了，这里有一条实践上很容易被忽略的推论：invalidate() 的代价不是"重画一遍"，而是"重录一遍"。 真正的光栅化发生在渲染线程，UI 线程付出的只是记录。这也解释了为什么"少 invalidate"这条优化建议在硬件加速下依然成立——它省的是 UI 线程的记录时间，而不是 GPU 的时间。

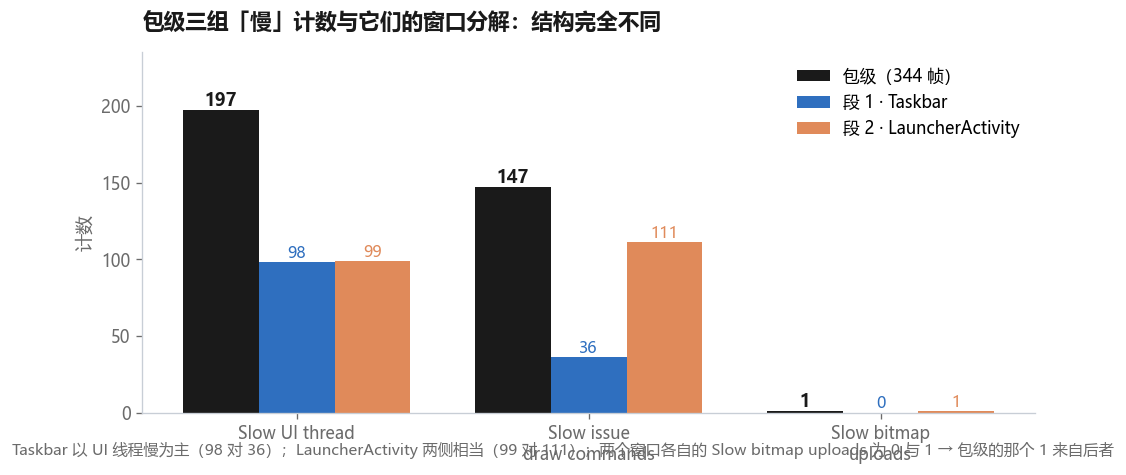

OK，顺带估一下重录的量级，因为它是"UI 线程慢"这一支的常见来源之一。本机包级汇总里 Number Slow UI thread 是 197（344 帧中），而 Number Slow issue draw commands 是 147——两者是同一个量级的。这说明在本机这套负载下，UI 线程侧与渲染线程侧的"慢"次数相当，没有哪一侧可以单独背下全部责任。而 Number Slow bitmap uploads 只有 1 次，又一次印证了"位图上传是罕见但存在的那一支"。

这个比例关系可以当作一条粗判据用：如果一侧的计数远高于另一侧，主战场就在那一侧；如果两者相当，就得继续往下分等待点。

到这里，"为什么要有 RenderThread"这件事可以给一个完整的回答了：它把执行从 UI 线程搬走，让记录的抖动与输出的帧解耦；而它能被搬走的前提，是记录与执行之间有一份只读的数据结构——显示列表树。 剩下的问题就变成了：这份数据结构是怎么交过去的？

三、交接怎么发生：一次同步点

3.1 交出去，然后等一等

好了，交接的核心是一个同步调用。UI 线程把显示列表树的根交出去，然后在需要结果的时候停下来等。这条调用链是本篇第一个要给全的东西：

//-----------------------------------【一帧的交接调用链】-----------------------------------
// 文件：frameworks/base/core/java/android/view/ThreadedRenderer.java（Java 侧）
//       frameworks/base/libs/hwui/renderthread/RenderProxy.cpp（native 侧）
//       frameworks/base/libs/hwui/renderthread/DrawFrameTask.cpp（任务与同步）
//------------------------------------------------------------------------------------------
// 【1】遍历阶段的最后一步：Java 侧门面
//      ThreadedRenderer.draw(...)  →  syncAndDrawFrame(frameTimeNanos)
// 【2】桥到 native：把根 RenderNode 交给渲染线程的代理
//      RenderProxy::syncAndDrawFrame(...)  →  DrawFrameTask::drawFrame()
// 【3】任务入队 + 同步等待（这一步是 UI 线程的等待点）
//      DrawFrameTask::postAndWait()   →  渲染线程 threadLoop 取走任务
// 【4】渲染线程执行完，唤醒 UI 线程
//      DrawFrameTask::run() 末尾  →  发信号唤醒 postAndWait 里的 mSignal.wait
// 【5】UI 线程继续往下走（继续下一帧的遍历）

下面对其中三处特别说明。

postAndWait 是 UI 线程唯一的等待点。 名字已经说明了它做两件事：把任务投递（post） 给渲染线程，然后等待（wait） 它完成。这一等，就是"UI 线程在等渲染线程交活"这句话的源码位置。

等的是"任务完成"，不是"帧上屏"。 这一点极其重要：postAndWait 返回时，渲染线程已经把命令发出去了，但那一帧还没有上屏——上屏要经过合成与显示控制器，那是后面几篇的事。所以"UI 线程不卡"与"画面不卡"是两件事。

第三步到第四步之间有一次线程切换与两次信号。 这类同步点的代价不在"算"，而在"切"——每次唤醒都要经过内核调度。所以 60 Hz 下每秒六十次的交接，本身就是一个可观的固定开销。这也是为什么"减少同步点"在渲染优化里是一条常被提到的方向。

OK，这条链路的逐步骤展开，中文侧有一篇抓得很细的笔记可作对照：《anr 你的 nSyncAndDrawFrame 到底卡在了哪里？》（它从 nSyncAndDrawFrame 一路给到 ThreadedRenderer.draw 与 ViewRootImpl.draw）；覆盖最全的则是 Perfetto 系列里讲 MainThread 与 RenderThread 的那一篇，它把一帧拆成了十二步，并配了时间线截图。本篇与它们的分工在于：它们把"有这些步骤"讲全了，本篇要回答"你卡住时该查哪一步"。

3.2 但"等"不是无条件的：canUnblockUiThread

好了，如果 postAndWait 永远是"全等"，那 UI 线程就被渲染线程彻底绑住了——渲染线程慢一点，UI 线程也就慢一点，那 RenderThread 的意义何在？

OK，所以交接里有一个提前放开的分支。这是本篇第二处必须讲清的纠正点，因为中文侧普遍写成"同步完就释放主线程"，漏掉了它的条件。

//-----------------------------------【提前放开 UI 线程的判定】-----------------------------------
// 文件：frameworks/base/libs/hwui/renderthread/DrawFrameTask.cpp
// 说明：并非"同步完就放开"——是否放开由 canUnblockUiThread 决定
//--------------------------------------------------------------------------------------------
// 【1】UI 线程投递任务后，先做一次"同步帧状态"的尝试
//      syncFrameState(...)   // 把 UI 线程这边的树状态同步给渲染线程
// 【2】如果这次同步里不需要上传新的位图（Bitmap），UI 线程可以提前放开
//      if (canUnblockUiThread()) { unblockUiThread(); }   // 先走，不等了
// 【3】否则 UI 线程继续阻塞在 mSignal.wait 上，直到渲染线程把这一帧跑完

下面对其中两处特别说明。

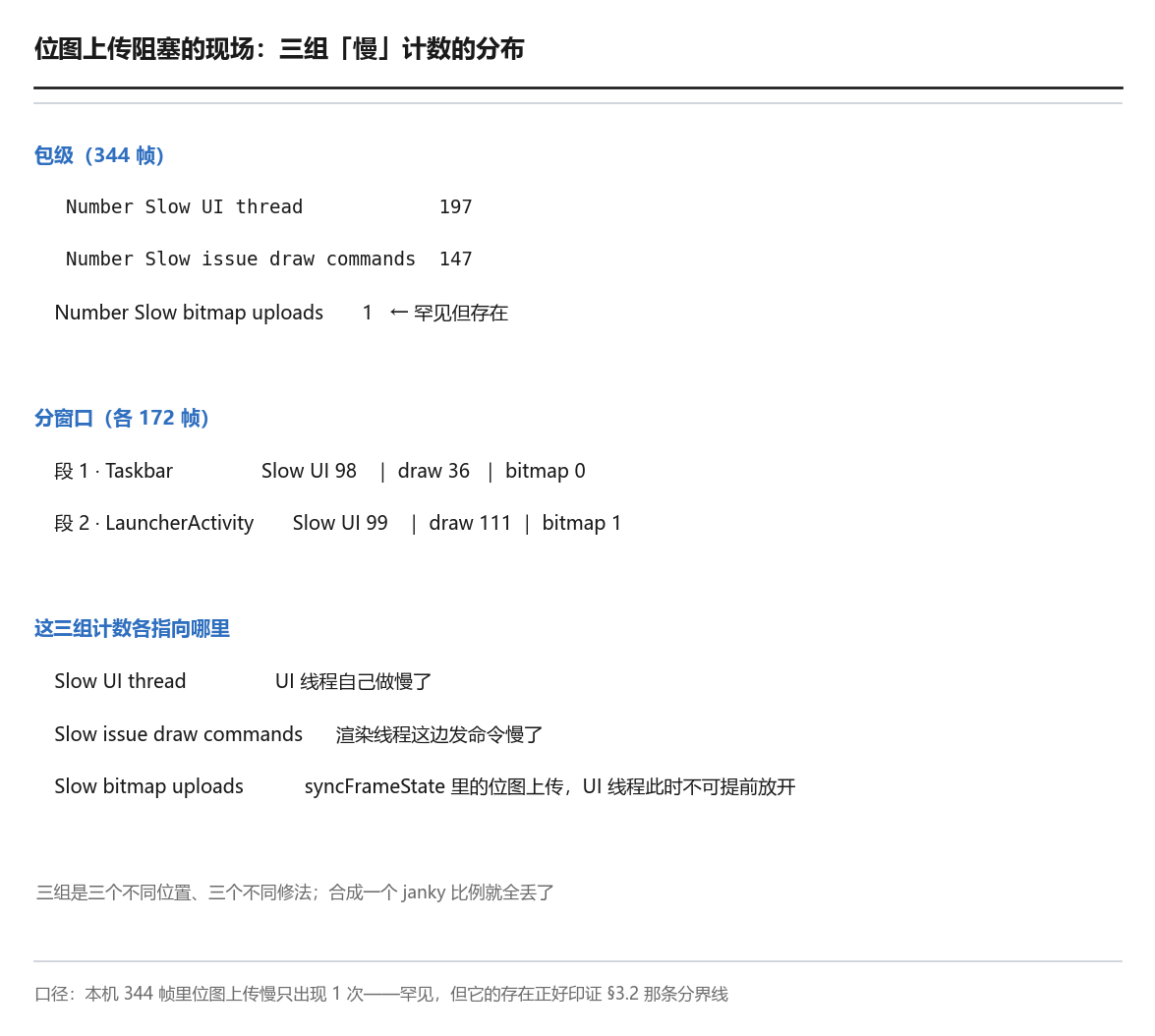

"需要上传位图"是那条分界线。 位图（Bitmap）是 GPU 侧的资源，第一次被用到时必须从 CPU 内存传上去。这个上传动作要访问 UI 线程这边的数据，所以它在的时候，UI 线程不能被放开。官方 呈现速度缓慢 页也专门注明：syncFrameState 在需要上传位图时会阻塞 UI 线程。

这条分支解释了两种看起来矛盾的现场。 同样的界面，有时 UI 线程的帧图很"轻"（大部分时间不在这条链上），有时又整帧卡在 postAndWait 上——差别往往在于这一帧里有没有新的位图要上传。它也给了一条很实在的优化建议：在进入动画或滚动之前把位图先准备好（预热），让上传发生在不敏感的时机，而不是在每一帧的关键路径上。

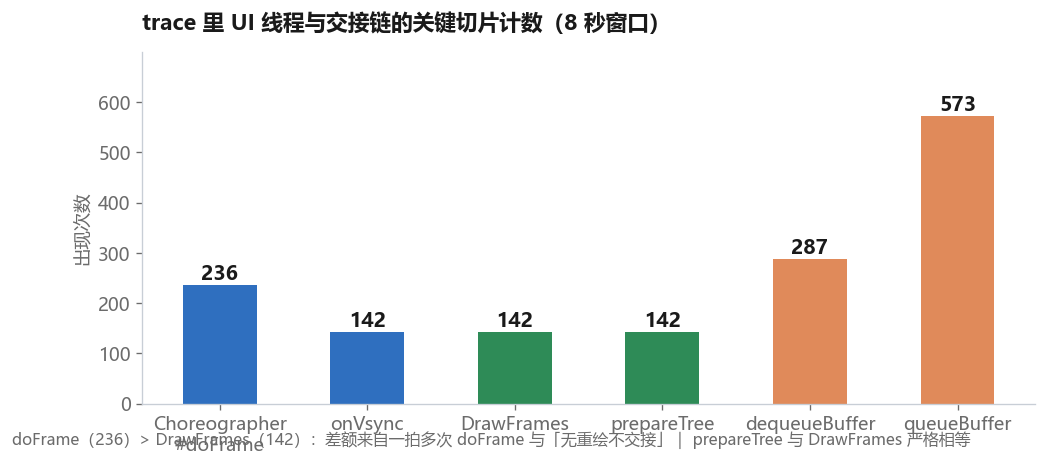

3.3 实测：UI 线程侧一帧长什么样

好了，理论说完，看读数。本机用 Perfetto 抓了一段 8 秒的 trace（类别 gfx / view / sched / freq），抓取期间对桌面做连续滑动，产物 3,327,074 字节。

doFrame（236）明显多于 DrawFrames（142） ——这说明 UI 线程跑的帧数比真正交给渲染线程的帧数多。差额来自两处：一是 ep02 讲过的"一拍里可能跑不止一次 doFrame"，二是有些遍历跑完发现没有需要重绘的内容，于是根本不进入交接。这是好事：说明记录侧的"空转"没有变成渲染侧的开销。

prepareTree 与 DrawFrames 严格相等（142 / 142） ——每一个被发出的绘制帧都对应一次准备，说明这段抓取里没有出现"准备了但没发出去"的浪费。

这三行数字连起来，正是交接链的形状：脉冲来 → UI 线程跑 doFrame → 决定要不要交接 → 交接后渲染线程 prepareTree + DrawFrames → 出缓冲（queueBuffer）。链上每一环都有一个可数的切片。

四、渲染线程醒来后做什么

4.1 四个阶段

OK，渲染线程被唤醒后，做四件事。这四件事的顺序是不能换的，因为后一件依赖前一件的产物。

第一阶段，同步帧状态（syncFrameState）。 把 UI 线程那边的树状态同步过来：哪些节点变了、有哪些新的位图要上传、这一帧的画布尺寸是多少。这是唯一会触及 UI 线程侧数据的阶段——也是 §3.2 那条"能不能提前放开"的分界线的所在。

第二阶段，准备绘制树（prepareTree）。 按显示列表树把这一帧要执行的东西整理成渲染侧可用的形态：更新被标记过的节点、准备图层与资源。

第三阶段，绘制（draw）。 真正把显示列表变成绘制命令。这一段的落点是渲染管线的 flush——注意"形成并发出命令"与"画完"是两件事，命令发出后 GPU 是异步执行的。

第四阶段，出缓冲（提交）。 把画好的缓冲交出去（queueBuffer），让合成侧去取。

4.2 它在哪儿等任务：threadLoop

好了，渲染线程的主体是一个循环。它平时挂在一个任务队列上，有活就取、取完继续等：

//-----------------------------------【渲染线程的主循环】-----------------------------------
// 文件：frameworks/base/libs/hwui/renderthread/RenderThread.cpp
//       frameworks/base/libs/hwui/renderthread/DrawFrameTask.cpp
//------------------------------------------------------------------------------------------
// 【1】线程入口：一个"取任务—执行"的循环
//      RenderThread::threadLoop()
//        → 在任务队列上等待（没有活时不占 CPU）
//        → 取到任务后调用 DrawFrameTask::run()
// 【2】run() 内部按四个阶段推进（见 §4.1）
// 【3】run() 结束时唤醒等待它的 UI 线程（对应 §3.1 第 4 步）
// 【4】除主线程外，渲染侧还有若干工作线程（trace 上表现为 hwuiTask0 / hwuiTask1）

下面对其中两处特别说明。

"没有活时不占 CPU"是本机 trace 能验证的性质。 如果渲染线程空转，它会以固定频率出现在 sched 轨上。本机抓取里 RenderThread 只出现 135 次、并与 142 次 DrawFrames 同量级，说明它是被事件驱动的，不是轮询的。

hwuiTask0 / hwuiTask1 是另外的线程，不是渲染线程本身。 本机 trace 里它们各出现 3 次与 2 次（合计 5 次），出现频率远低于渲染线程。这一点值得单独记一笔，因为它正是下一章那处误用的现场：trace 上名字里带 "hwui" 的不止一个线程，而它们与 RenderThread 分工不同、进程归属也不同。

OK，关于这个任务模型的中文侧解读有两篇可读：《android 硬件加速(二) — RenderThread 与 OpenGL GPU 渲染》（讲了 HardwareRenderer.draw 的入口与 UI 线程 / 渲染线程的任务切分）与腾讯云的同题版本（讲了渲染侧初始化、绘制、更新这三类任务是怎么被提交进去的）。它们对"任务队列"这件事的交代比本篇更细，本篇只需要它来支撑一件事：渲染线程是一个被任务驱动的循环，而不是一个"每帧自动跑一遍"的定时器。

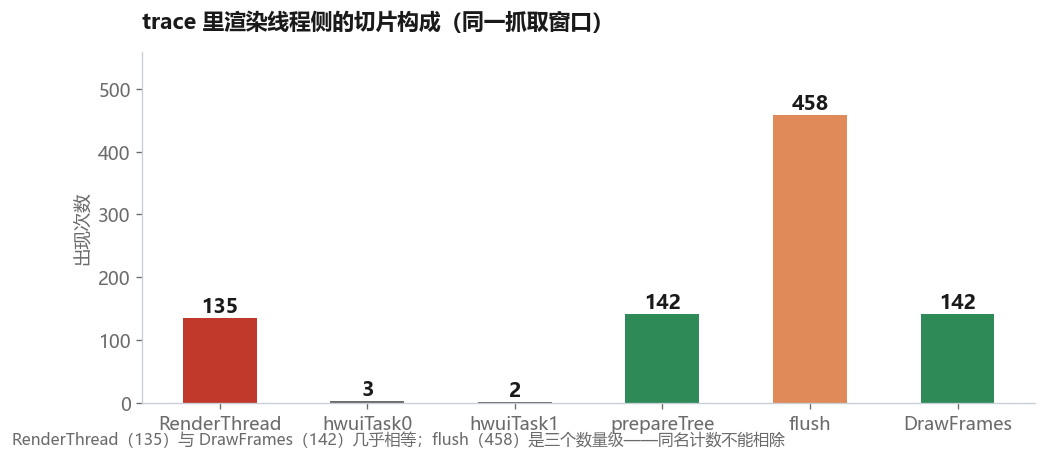

4.3 实测：渲染线程侧的切片构成

好了，同一个 trace，换个角度统计渲染线程侧：

RenderThread（135）与 DrawFrames（142）几乎相等 ——说明渲染线程的每次出现大致对应一次绘制帧，没有大面积"被唤醒但没活干"。

flush 的数量是 DrawFrames 的三倍多（458 对 142） ——这个比值不能读成"提交了三次"。flush 是一个会在多个调用点被记录的标签，它统计的是"提交相关动作发生了多少次"，不是"提交了几帧"。同名计数不能直接相除，这一点与 ep01、ep02 遇到的是同一类陷阱。

OK，到这里可以回答"醒来之后做了什么"了：同步状态（可能顺带上传位图）→ 准备这棵树 → 把命令发出去 → 交缓冲。 四步里最后一步要一块缓冲，而那块缓冲不是想拿就能拿到的——这就是下一章，也是本篇的核心。

五、缓冲从哪来：dequeueBuffer 的三态

5.1 一次申请有三种结局

好了，渲染线程要往一块缓冲上画，第一步是申请一块（dequeueBuffer）。这个申请有三种结局，而三种结局的耗时相差三个数量级。

关键在第二种结局。 它看起来像"生产者太慢"，实际恰恰相反：缓冲不在应用手里，是因为它还在显示链路的下一环上——已经被交出去的缓冲需要等到被消费完、被释放回来，才能重新申请。

//-----------------------------------【渲染线程侧的一次缓冲循环】-----------------------------------
// 文件：frameworks/base/libs/hwui/renderthread/CanvasContext.cpp（绘制与缓冲获取）
//       frameworks/native/libs/gui/ 下的 BufferQueue 生产端接口
// 说明：三种结局的分界就在 dequeueBuffer 的返回值与耗时上
//------------------------------------------------------------------------------------------------
// 【1】申请一块缓冲：可能立刻返回，也可能阻塞
//      status = dequeueBuffer(&slot, &fence, w, h, format, usage);
//        → OK              队列里有空闲缓冲，微秒级返回（本机中位 26.9–158.6 µs）
//        → TIMED_OUT       等到超时也没有缓冲被归还（本机 GPU Context timeout = 10）
//        → 阻塞后 OK       等到某块缓冲被归还才返回（本机尾部 24.7–27.3 ms）
// 【2】拿到 slot 后往这块缓冲上画（第 4 章的四个阶段在这里发生）
// 【3】画完交回队列，让合成侧去取
//      queueBuffer(slot, ...);
// 【4】回到第 1 步 —— 循环的代价主要落在第 1 步上，而不是第 3 步

说白了，所以 dequeueBuffer 的等待不是应用算得不够快，而是下游还没把这批缓冲还回来。这一句话是整章的支点，也是它与"UI 线程等渲染线程"那个等待点的根本区别。

先把这一章要用到的四个列钉住，后面所有读数都从它们来：

这四列的关系不都是"相减即所得"。 前两列是时长，直接读；后两列是时刻，必须配对相减才有意义——而且配错对象就会得到没有物理意义的差（§7.4 会给出一次真实的配错）。

5.2 实测：两段读数，两个窗口

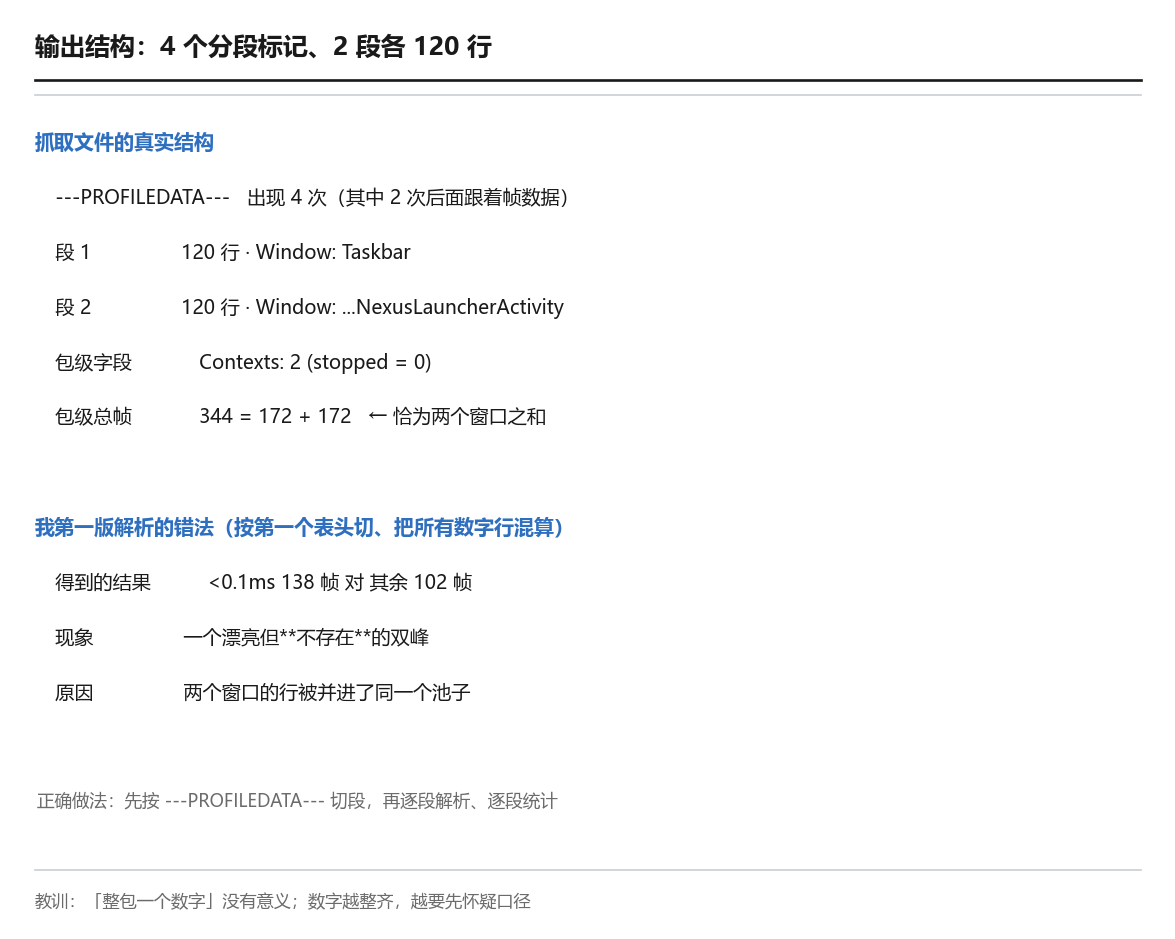

OK，现在把命令跑起来。dumpsys gfxinfo <pkg> framestats 给出逐帧明细，而本机的输出分两段（这一点本身是个坑，见 §7.1）——两段分属两个窗口：

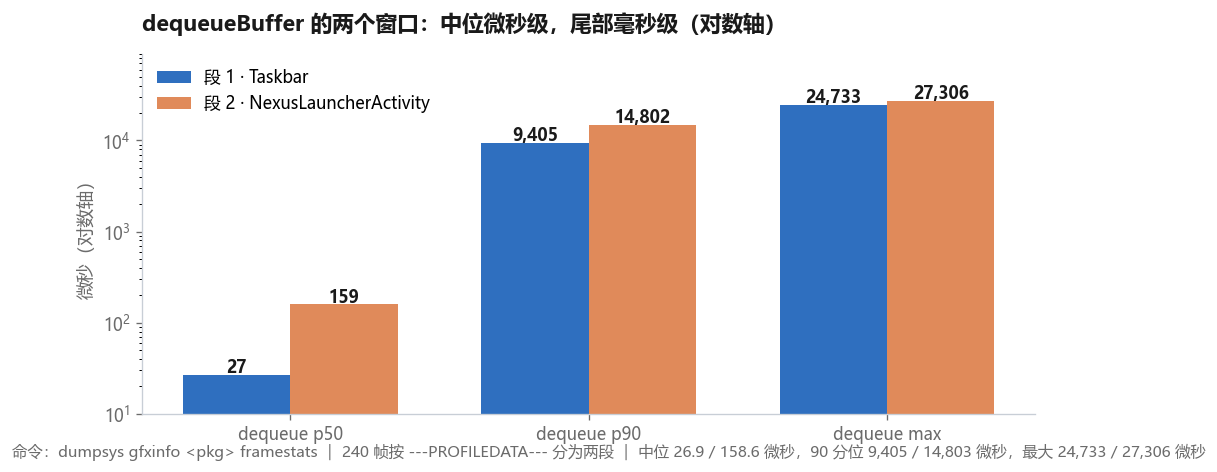

先看中位数。 两段的 dequeue 中位分别是 26.9 微秒与 158.6 微秒——都在百微秒量级，相对它们各自 52 毫秒与 69 毫秒的帧耗时，几乎可以忽略。这说明大多数帧里，申请缓冲是"立刻就有"的。

再看 90 分位。 9.4 毫秒与 14.8 毫秒——比中位高了两个数量级。最坏的两帧分别是 24.7 毫秒与 27.3 毫秒。

这一对比就是整章要讲的事：dequeueBuffer 的耗时不是一个"平均值"能描述的，它是双峰的——绝大多数帧根本不在这上面花时间，但一旦等了，就是十几毫秒量级。而 60 Hz 下一帧的预算是 16.7 毫秒，十几毫秒的等待足以单独吃掉一整帧。

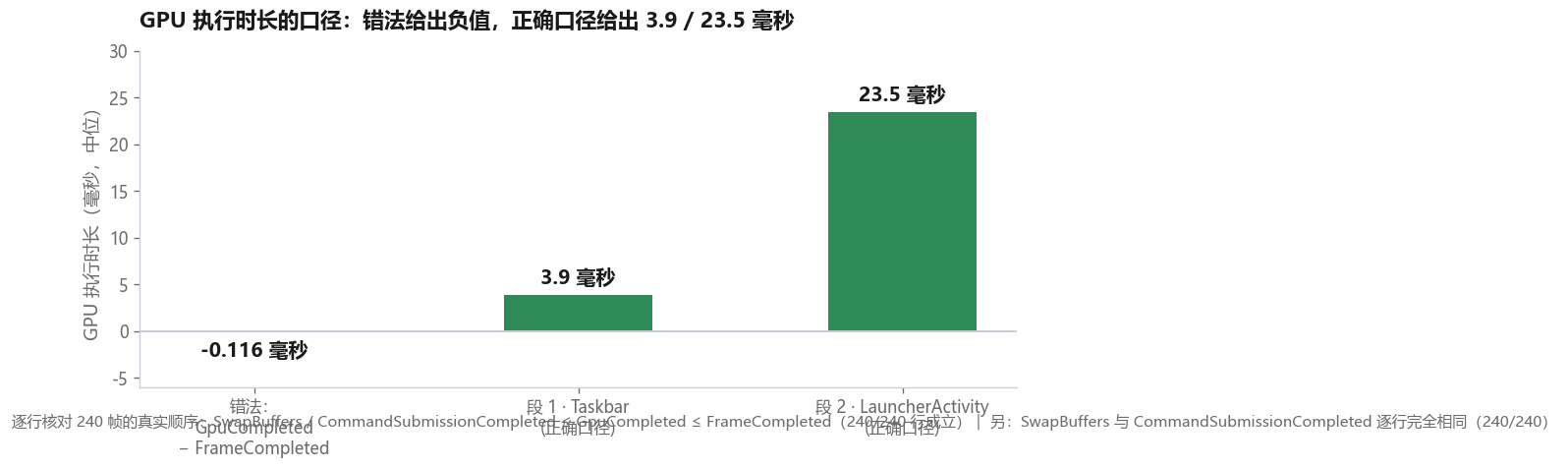

两段之间的差异也值得看一眼。 Taskbar 的 dequeue 中位更低（26.9 对 158.6 微秒）、GPU 执行更短（3.9 对 23.5 毫秒）；而 NexusLauncherActivity 因为是那个在滚动、在重绘的界面，两项都更重。这正是 §7.1 要讲的：把两个窗口的数字合成一个"整包"数字，就把这个差异抹掉了。

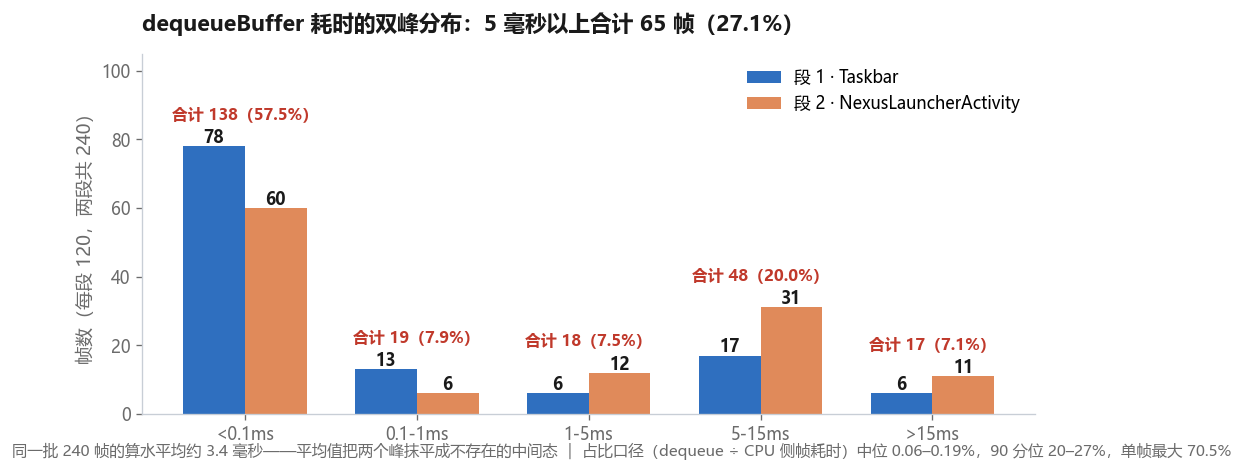

5.3 把分布摊开看：双峰长什么样

好了，分位点只给了两个截面。把 240 帧按 dequeueBuffer 耗时分桶，双峰的形态就出来了：

第二个峰（5 毫秒以上）合计 65 帧，占 27.1%。 也就是说，每四次申请里就有一次，光等缓冲就花掉 5 毫秒以上——而这还只是 dequeueBuffer 一个动作的花费，不含绘制、不含提交。

OK，再把占比算出来会更刺眼：dequeueBuffer 耗时 ÷ CPU 侧帧耗时，中位只有 0.06%–0.19%，但 90 分位是 20%–27%，单帧最大 70.5%。在最坏的那一帧上，四分之三的时间都在等一块缓冲。

言归正传，这张图值得慢慢看一分钟，因为它示范了为什么"看分位数"比"看平均值"更接近真相。同一批数据，如果把 240 帧的 dequeue 耗时取一个平均值，得到的是 3.4 毫秒左右的"还不错"的数字——而实际上有 27.1% 的帧在这一项上花了 5 毫秒以上。 平均值把两个峰抹平成了一个不存在的中间态，这正是"平均帧耗时"这类指标最危险的地方。

更要紧的是第二个峰的位置。 5–15 毫秒这一档有 48 帧，它们恰好落在"半帧到一帧"的区间——意味着这些帧不像"偶发的长卡顿"那样显眼（不会触发掉帧日志，也不会让用户立刻察觉），但它们稳定地把帧率压在半速。本机 §7.3 那个余量分布（31.7% 的帧迟到一整个周期以上）就是这一档的直接后果。

5.4 为什么"等"的是下游：一条因果链

好了，双峰的成因，用一条因果链说清：

1. 应用申请缓冲 → 拿到一块，画完，交出去（queueBuffer）；
2. 这块缓冲自此进入下一环节，被用来合成、上屏；
3. 在它被消费完并归还之前，它不算"空闲"；
4. 如果应用手上的缓冲都用完了（比如双缓冲下只有两块），下一次申请就得等；
5. 等的时长，等于"最快被归还的那一块还有多久回来"。

说白了，所以 dequeueBuffer 变长，通常意味着下游变慢了：GPU 绘制延后、或者合成侧没有及时把缓冲释放回来。中文侧有一篇一线实测把这个现象写得很具体（《从 dequeueBuffer 卡顿看一次 GPU 丢帧问题分析》）：GPU 绘制延后 → 合成侧无法及时消费 → 空闲 buffer 释放不及时 → 应用后续 dequeueBuffer 被卡，trace 上表现为渲染线程的 dequeueBuffer 切片变长。

这条链有一个反直觉的推论：dequeueBuffer 卡住的时候，去优化应用的绘制代码往往没有用——因为瓶颈不在应用画得多快，而在下游还不还。修法方向应该是"让下游更快把缓冲还回来"（比如减少合成压力、调整缓冲数量），或者"让应用不必等这一块"。

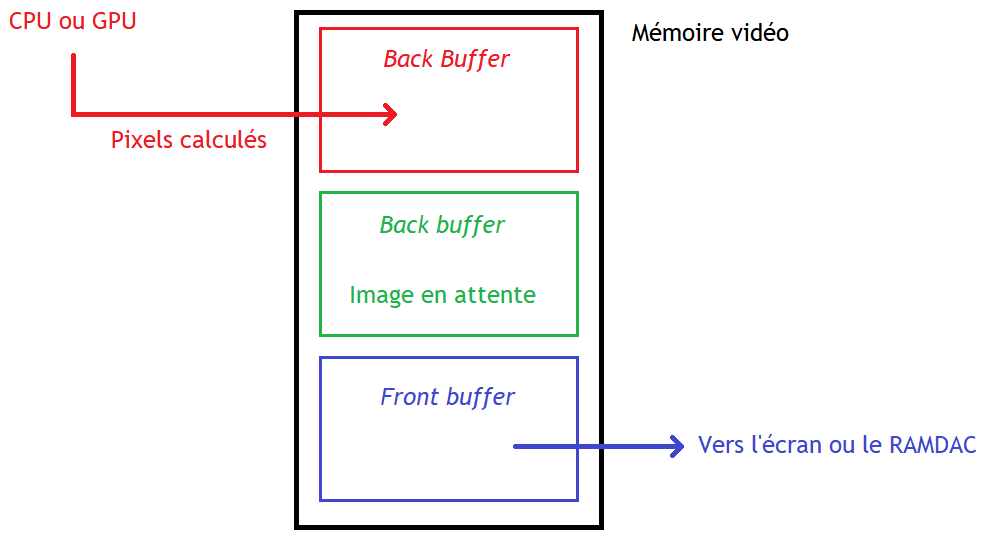

好了，顺带说一句：这也是三缓冲、四缓冲这类方案的真正动机。多一块缓冲并不会让应用画得更快，它只是让应用在迟到时有地方放——队列里多一块空闲缓冲，dequeueBuffer 就不必等了。代价是延迟更高，这笔账 ep11 会算。

OK，关于 queueBuffer / acquireBuffer 这条生产者—消费者循环的完整流程，中文侧有几篇按源码走的笔记可读：《Surface 系统-5-BLASTBufferQueue 工作流程概览》、《从 VSync 心跳到 SurfaceFlinger 合成：拆解 Choreographer 与 Display 刷新流程》 与《案例分析 — 卡 GPU 丢帧分析》。它们讲的正是本篇克制没展开的那一段（队列内部到底怎么记账），留给 ep04。

六、缓冲怎么送出去

6.1 queueBuffer：交出去 ≠ 上屏

好了，画完以后，渲染线程把缓冲交回队列（queueBuffer）。这里有一个极易被混淆的区分：

• 交出缓冲只意味着"这块可以拿去用了"；
• 上屏要经过合成（ep06）、硬件合成或 GPU 合成（ep08）、显示控制器的扫描（ep01）。

OK，所以"queueBuffer 很快"与"这一帧会准时亮起"是两件独立的事。queueBuffer 的耗时本身也印证了这一点：本机两段的 p50 分别是 337 微秒与 448 微秒，最大 2,473 微秒与 6,284 微秒——比 dequeueBuffer 的尾部稳定得多（后者的最大值是 24.7 / 27.3 毫秒）。

这个对比本身就是一条判据：如果你看到的是 dequeueBuffer 的长尾，问题在下游还不还缓冲；如果是 queueBuffer 的长尾，问题更可能在这一侧（提交动作本身被拖住）。两个同族的动作，长尾的含义完全不同。

6.2 BLAST：缓冲与图层属性一起提交

好了，缓冲交出去之后，还有一个容易被忽略的问题：只交缓冲够不够？

不够。因为一次上屏除了"这一帧的像素"，还包括"这个图层的属性"——位置、大小、透明度、圆角、层级。如果缓冲与属性分两次提交，就可能出现缓冲已经换了、属性还没更新（或者反过来）的中间态：屏幕上一个图层短暂地出现在错误的位置上。

OK，这正是 BLAST（Buffer Layer Async Transaction BufferQueue）要解决的事。官方文档层没有单列 BLAST 页面，但它的语义体现在 SurfaceFlinger 与 WindowManager 的 ASurfaceControl 一节：把 Surface 与 SurfaceControl 组合进一个事务包（Transaction）提交给 SurfaceFlinger。缓冲与属性在同一个事务里，一次生效。

//-----------------------------------【BLAST 的一次提交序列】-----------------------------------
// 文件：frameworks/native/libs/gui/BLASTBufferQueue.cpp（事务化提交）
// 说明：缓冲与图层属性放进同一个事务包，一次生效
//--------------------------------------------------------------------------------------------
// 【1】应用侧画出这一帧，拿到一块缓冲，交回队列
//      queueBuffer(slot, ...);
// 【2】把缓冲设进事务
//      transaction->setBuffer(surfaceControl, buffer);   // 本机 trace: setBuffer ×284
// 【3】图层属性也放进同一个事务
//      transaction->setPosition / setAlpha / setLayer(...);
// 【4】一次提交，缓冲与属性同时生效
//      transaction->apply();            // 本机 trace: Transaction ×1936、BLAST ×1420

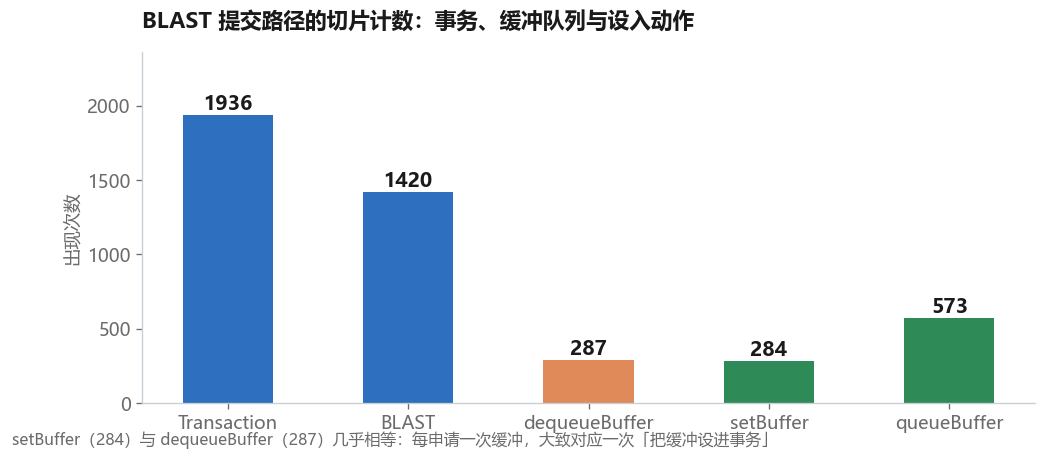

本机的 trace 里能看到这条路径的痕迹：

setBuffer（284）与 dequeueBuffer（287）几乎相等 ——这个数字关系很值得记：每申请一次缓冲，大致对应一次"把缓冲设置进事务"。 两者是同一个动作的两端：一头是应用从队列里取，另一头是应用把一个缓冲放进要提交的事务里。而 Transaction 的计数（1936）远高于它们，说明事务本身是一个被反复使用的机制，不只服务于换缓冲一件事。

一处边界：BLAST 默认启用的具体版本号需复核（社区说法集中在 Android 12 前后），官方文档层也没有以 BLAST 命名的专页。本篇只讲它的语义（缓冲与属性一起提交），不虚构官方条款、不写具体版本号。

好了，BLAST 的架构与它替代旧 BufferQueue 的动机，中文侧有三篇连读比较顺：架构概述（队列创建在业务进程、图层属性走 Transaction、事务可合并）、Android 16 显示系统 · BLASTBufferQueue（把它定位成 App 与 SurfaceFlinger 之间的桥）、BufferQueueConsumer 核心操作（消费侧如何取用并把缓冲设进事务）。把"为什么要换掉旧队列"这件事讲清楚的是第一篇，本篇不重复。

到这里，交接链的上半段就完整了：记录 → 交接 → 执行 → 出缓冲。而链上有两个等待点，一个在交接处（UI 线程），一个在执行末段（渲染线程）。下一章把这两个等待点摆在一起，用读数判断"卡在哪一端"。

七、实测：卡在 UI 线程还是卡在缓冲

7.1 第一件意外：这段汇总里不止一个窗口

OK，本篇的实测从一处陷阱开始。dumpsys gfxinfo <pkg> framestats 的输出，不是一段，而是多段。本机这次抓取里：

---PROFILEDATA---   出现 4 次
带帧数据的段         2 段，每段 120 行
包级段还写着         Contexts: 2 (stopped = 0)

好了，也就是说，同一个包在两段里各有一份逐帧明细，分属两个窗口：Taskbar 与 NexusLauncherActivity。每段还各有自己的汇总（总帧数、百分位、各类"慢"的计数）。

我第一版解析就把这个坑踩了。 当时的做法是"取第一个表头 + 把所有数字行都算进去"，于是 240 行被混成一个池子，得到一个看起来很漂亮、其实不存在的双峰：138 帧"瞬时"对 102 帧"等待"。一查段结构才发现，那是两个窗口的行被并到了一起。分段之后才是真实分布（§5.2 那张表）。

这件事有三层教训：

• "整包一个数字"没有意义。 一个应用可以有多个窗口，每个窗口有自己的记录侧与自己的渲染侧；把它们的帧混在一起算分位数，量出来的是一个不存在的"平均窗口"。
• 段结构要先看清，再解析。 ---PROFILEDATA--- 是这段输出的分段标记，必须先按它切段、再逐段解析。
• "数字好看"要警惕。 一个双峰分布如果刚好落在"一半瞬时、一半等待"这种整齐的比例上，先怀疑口径，再相信结论。

7.2 两个等待点，两张不同的判据

把 UI 线程侧的等待与渲染线程侧的等待摆在一起，它们的差别一目了然：

这张表是整篇的落点：同样一句"卡了"，落在左列还是右列，要改的地方完全不同。而判定它落在哪一列，靠的是两组不同的读数。

7.3 帧余量：本机有多少帧赶上截止时间

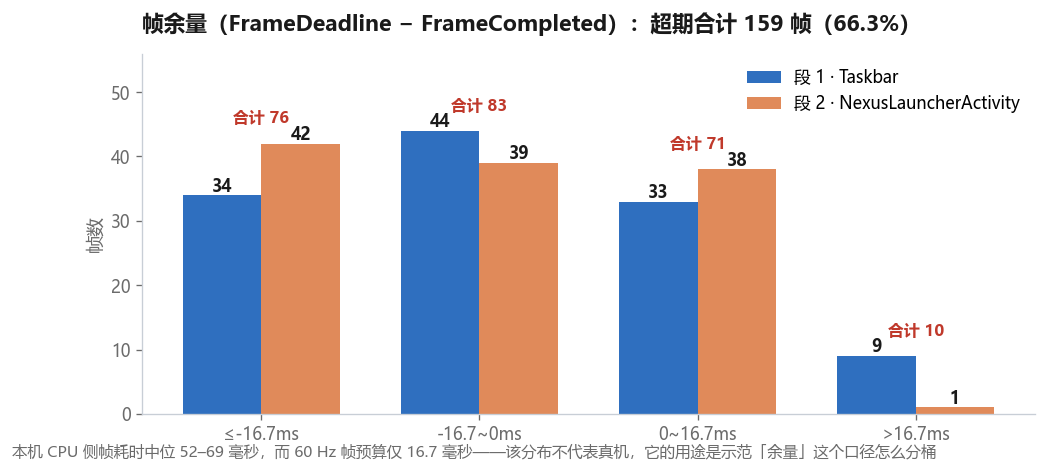

OK，先给一个"总体有多赶"的量。framestats 里的 FrameDeadline 是这一帧的截止时刻，与 FrameCompleted 相减就是余量：

中位余量是 −7.7 毫秒——也就是说，一半以上的帧在登记完成时已经过了截止时刻。

好了，这个结果不能读成"Android 很慢"，因为本机是模拟器加软件渲染：CPU 侧帧耗时中位 52–69 毫秒，而 60 Hz 的帧预算只有 16.7 毫秒，本机的 CPU 侧根本不可能跟上节拍。这张图的用处不是给出性能数字，而是说明余量这个口径怎么用：它把"这一帧有没有赶上"变成一个可以分桶的数，而不是一句主观的"有点卡"。

OK，中文侧也有把"主线程 doFrame 看着正常、但渲染线程有长尾"这类现象单独拎出来讨论的文章（《Android 渲染机制深度解析：Choreographer 与 VSYNC 如何驱动每一帧》），它的落点与本篇"渲染线程在等缓冲"是同一个方向的观察——只是它停在现象，本篇往下量了一层。

好了，还有一处本篇没依赖的手段要交代清楚：帧级时间线切片（FrameTimeline 的 expected / actual 双轨）。官方对它的说明见 FrameTimeline 数据源，但本机这套模拟环境取不到（ep01 阶段 2 已两次实证：数据源在册、两次实抓均未产出切片）。所以本篇的帧数据全部改用 gfxinfo 的逐帧明细自写解析，该能力留给 ep13 并标注「需真机」。至于应用侧的同步屏障机制（ViewRootImpl.scheduleTraversals 先插屏障、再排遍历），ep02 已详述，本篇不重复，可参看 《深入理解 Android 卡顿 Choreographer：从 VSYNC 到掉帧》 作对照。

7.4 一处减法纠正：GPU 执行时长怎么算

OK，这一节是自我纠错，也是本篇第三个要交代的口径。

我想量"GPU 这一帧花了多久"，第一版写的是：

GPU 长尾 = GpuCompleted − FrameCompleted        ← 错

好了，跑出来中位是 −116 微秒——负的。GPU 不可能在帧完成之后"提前"完成，所以这个减法一定搞错了对象。逐行核对 240 帧之后，真实的时间顺序是：

SwapBuffers / CommandSubmissionCompleted  ≤  GpuCompleted  ≤  FrameCompleted

240/240 行成立。 而且顺带发现两条文档没明说的等式：SwapBuffers 与 CommandSubmissionCompleted 逐行完全相同（240/240）；FrameCompleted 与 SwapBuffersCompleted 有 138/240 行相等。

所以正确的 GPU 执行时长是：

GPU 执行时长 = GpuCompleted − CommandSubmissionCompleted

OK，按这个口径算出来：Taskbar 段中位 3.9 毫秒、NexusLauncherActivity 段中位 23.5 毫秒，最大 129.2 毫秒。

这次纠错值得写出来，因为它示范了本系列一贯的那条纪律：列名看起来像什么，不等于它量的是什么。 GpuCompleted 与 FrameCompleted 都带 "Completed"，但它们一个是 GPU 侧的时刻、一个是 CPU 侧登记完成的时刻；两个时刻相减得到的既不是 GPU 时长、也不是 CPU 时长，而是一个没有物理意义的差。

7.5 包级汇总里的三组计数

好了，最后看包级那一段的汇总。它给出一组很好用的计数，而且恰好对应三处不同的等待点：

这张表最有用的是它把"慢"拆成了三种：UI 线程慢（197）、位图上传慢（1）、发命令慢（147）。它们是三个不同的位置、三个不同的修法。 而中文侧常见的"janky 比例 66%"这种单一数字，只会把你引向"整包都在卡"这个没有信息量的结论。

把这三组计数按窗口拆开，会看到两种完全不同的结构。 Taskbar 是 Slow UI thread 98 对 Slow issue draw commands 36——UI 侧为主；而 NexusLauncherActivity 是 99 对 111——两侧相当。两者的 Slow bitmap uploads 分别是 0 与 1，也就是说，包级那个 1 完全来自后者。同一台机器、同一个进程、同一段时间，两个窗口的"慢"结构就不同；把它们合成一个包级数字，这两种结构会同时消失。

这也顺手解释了一条看起来矛盾的经验：为什么同一个应用"有时卡得能忍、有时卡得明显"——很可能你量的那个窗口/那段代码，恰好不在这次卡的那一侧。

顺带记一处异常：包级汇总里有一个 90th gpu percentile: 4950ms 的读数，与它自己的 50 分位（14–24 毫秒）差两个数量级。本篇引用这个值时会标注它可疑——它更像是一个超时占位值，而不是真实的 GPU 耗时分布。引用异常读数时要说明它异常，而不是拿它当结论。

八、四个常见的误用与误解

前七章把交接链讲完了。这一章把最容易踩的四处摊开——它们的共同点是：都会让你找错那一端。

8.1 把应用进程的渲染线程当成系统的合成线程

OK，这是最隐蔽、后果也最严重的一个。先把定义摆清：本篇说的「应用渲染线程」指应用进程里 libhwui 那条线程；而「系统合成线程」指 SurfaceFlinger 进程里做合成决策与执行的那一批线程。两者名字相近、职责不同、进程也不同。 trace 上会同时出现多个和"渲染"有关的线程，而它们分属不同进程、干不同的事：

中文侧有文章把"RenderThread（SF 内部）"描述成 GPU 合成的干活线程（例如这篇讲 SF 线程的延伸阅读），把两侧混成了一个名字。这在读 trace 时会直接把人带错方向：你在应用进程的轨上找一个名叫 RenderThread 的线程，然后拿它的耗时去解释合成侧的现象。

好了，判据很简单，而且只有一条：看进程。 同名的轨先按进程拆开，再谈它的耗时。

8.2 以为"同步完就释放主线程"

OK，这是 §3.2 讲过的条件的反面。流传的写法是"syncAndDrawFrame 一返回，主线程就解放了"，漏掉了 canUnblockUiThread。

实际是："不需要上传新位图"时才提前放开；需要上传时，UI 线程会一直阻塞到这一帧跑完。 官方 呈现速度缓慢 页也把这一点单独写了出去。本机的包级段给了这条分界线一个现场证据：Number Slow bitmap uploads: 1——本机确实出现过位图上传慢，只是频次很低（344 帧里 1 次）。它罕见，但存在；而罕见的东西最容易被写成"不存在"。

好了，关于这次握手的源码级细节——DrawFrameTask 的 postAndWait / run / unblockUiThread 与 TreeInfo——《anr 你的 nSyncAndDrawFrame 到底卡在了哪里？》 给得比我这一篇更细，值得一并读；ANR 栈停在 postAndWait 这件事本身就说明这个等待点是真实存在的。

8.3 以为 DrawFrames 出现就画完了

DrawFrames 这个名字很容易被读成"帧画好了"。官方 UI 卡顿检测 的口径是：它表示渲染线程形成并发出实际绘制命令。命令发出之后，GPU 是异步执行的。

OK，本篇 §7.4 那个派生量正好把这件事量了出来：命令提交（SwapBuffers）与 GPU 完成（GpuCompleted）之间隔着 3.9–23.5 毫秒（中位）。"发出命令"与"画完"之间隔着的，正是这个区间。

8.4 以为"整包一个 janky 比例"能定位问题

这是 §7.1 与 §7.5 两节合起来要破的误解。只拿一个包级 janky 比例（本机 65.99%）能得到什么？什么也定位不了——因为：

• 它不分窗口：本机两个窗口的读数差一倍以上（§5.2）；
• 它不分等待点：UI 线程慢、位图上传慢、发命令慢是三个不同位置（§7.5）；
• 它不含方向：余量超期（227）与错过节拍（142）是两个不同的量（§7.3）。

"一个比例"能回答的是"有没有问题"，不能回答"问题在哪"。 要定位，必须往下拆两层：先分窗口，再分等待点。

8.5 四个坑收成一张表

四条判据有一个共同点：它们都不是"看代码"，而是"看口径"。 这是本系列一直在说的那件事的又一次现身——先问这个数是谁在什么窗口里量的，再谈它说明什么。

九、三项可以立刻做的事

9.1 三条命令，三个判据

好了，前面八章的原理，落到操作上就是三条命令。每条都给出判据——不是"跑一下看看"，而是"读到什么算有问题"。

第一件：看 dequeueBuffer 的尾部。

# 逐帧明细（注意：可能有多段，按 ---PROFILEDATA--- 切段后再统计）
adb shell dumpsys gfxinfo <包名> framestats

判据：算 DequeueBufferDuration 的分位数，重点看 p90 与 max，而不是平均值。 本机读数是中位 26.9–158.6 微秒、p90 9.4–14.8 毫秒、max 24.7–27.3 毫秒。若 p90 已经进入毫秒量级，说明多数帧在等缓冲；若 p90 仍是微秒级，这条不是你的瓶颈。

第二件：把 dequeue 与 queue 的尾部摆在一起看。

同上一条命令，换一列读。

判据：两者的尾部量级是否同阶。 本机 dequeue 尾部 24.7–27.3 毫秒、queue 尾部只有 2.5–6.3 毫秒——差了四倍以上。若你的 dequeue 尾部明显长于 queue 尾部，问题在"下游没归还缓冲"；反过来则问题更可能在提交侧。命令的完整字段说明见 dumpsys 工具。

第三件：看包级汇总里的三组"慢"计数。

# 包级汇总：三组不同的"慢" + 掉帧与超期计数
adb shell dumpsys gfxinfo <包名>

判据：三组计数谁大。 本机读数是 Slow UI thread 197、Slow issue draw commands 147、Slow bitmap uploads 1。第一组最大 → 主战场在 UI 线程；若第三组不为零，去查位图预热。 注意这份汇总也是分段输出的，先确认你读的是包级那一段。

9.2 从「滑动卡顿」到定位结论：四步判读

OK，如果只有一个抱怨——"滑动的时候明显卡"——按下面四步走，每一步都把范围缩小一半。

第一步：先分窗口。 跑第一件命令，确认输出有几段 ---PROFILEDATA---。如果有多段，先挑出"那个在滚动的窗口"的那一段，其余段的数字与这个问题无关（§7.1）。

第二步：判定是"等缓冲"还是"自己慢"。 在那一段里算 DequeueBufferDuration 的分位。p90 进入毫秒级 → 走第三步；p90 仍是微秒级 → 跳到第四步。

第三步（等缓冲）：往下游找。 看 GPU 执行时长（GpuCompleted − CommandSubmissionCompleted，见 §7.4）。若 GPU 时长本身就长，压力在 GPU 侧；若 GPU 很短而 dequeue 很长，压力在合成或缓冲数量上。这一步要改的不是绘制代码。

第四步（自己慢）：看是哪一组慢。 回到包级汇总的三组计数（§9.1 第三件）。Slow UI thread 大 → 查 UI 线程的无关工作；Slow bitmap uploads 不为零 → 查位图预热；Slow issue draw commands 大 → 查绘制命令量。

这四步的顺序不能换。 先分窗口、再分等待点、再分责任方，最后才看代码。反过来做（一上来就去读 onDraw）几乎必然找错方向，因为前三步的结论会直接排除掉大部分嫌疑。

9.3 本篇留下的一句话，与下一篇

把全篇收成一句话：

"渲染慢"不是一个诊断，而是一个待分类的现象。 它至少包含两件成因相反的事：UI 线程在等渲染线程交活，渲染线程在等一块可用的缓冲。前者的修法在 UI 线程（含位图预热），后者的修法在下游（合成压力与缓冲数量）。分类的分类依据不是代码，是口径。

好了，这也顺带回答了开头那个问题：为什么"只要看渲染就知道卡在哪"是错的。因为"渲染"这个词本身横跨了两个进程、两种量纲、两个成因相反的等待点——它是一个范围，不是一个位置。

下一篇讲的是这块缓冲的完整生命周期：BufferQueue 的四态迁移、队列深度、slot 数组——也就是本篇只从渲染线程视角看了一次的那个 dequeue/queue，在队列内部到底改变了什么。

相关链接

• 上一篇：【Android 图形显示系统】（二） Choreographer：谁在召唤 Vsync
• 下一篇（预告）：【Android 图形显示系统】（四） BufferQueue：图形缓冲区的邮局
• 官方文档：硬件加速 ｜ 硬件加速（Views 版） ｜ Android 5.0 版本介绍 ｜ 呈现速度缓慢 ｜ UI 卡顿检测
• 源码入口：RenderThread.cpp ｜ SkiaPipeline.cpp ｜ RenderNode.java ｜ ThreadedRenderer.java
• 提交侧：BufferQueue 与 Gralloc ｜ SurfaceFlinger 与 WindowManager ｜ systrace（界面管道） ｜ BLASTBufferQueue 英文条目
• 素材来源：Wikimedia Commons（图注逐张标作者与许可）；本机实测图版权自有

With Best Wishes.
