跨 API 抽象：D3D9/10/11/12、OpenGL、Vulkan 的差异与统一

站点链接：技术博客页 ｜ 公众号：溯光的图形笔记

切口：同一套东西，凭什么盖住六种图形 API

好了，前四篇把"它怎么进来""它用什么写""它每帧怎么跑"都讲完了。到这里，一个做过实际工作的人多半会冒出一个很朴素的问题：

D3D9 和 Vulkan 之间，差得有多远？

远到什么程度呢——远到几乎没有可比性。D3D9 是 2002 年的东西：设备对象上挂着一大堆全局状态，你设一次就一直在，改一次就全局生效；Vulkan 是 2016 年的东西：没有全局状态，什么都要显式写进命令缓冲，连"这张纹理要从什么状态转到什么状态"都得你自己声明。前者像一个共用的操作台，后者像一沓要自己填的表格。

而 ReShade 的 add-on 接口，同一行代码要在这两者上都跑。它做到这件事的办法，中文技术圈里最省事的说法是"抽象层把差异抹平了"。这句话不算错，但它把最要紧的那一步糊过去了：差异抹平之后，被抹掉的东西去哪了？

这一篇要回答的，就是那三个字背后的三件事，而答案比"抹平"这个说法要具体得多：

1. 坐标系是怎么选的——抽象层不是从零发明一套中立术语，而是先选了 D3D12 与 Vulkan 当蓝本，再把另外四个后端翻译进来。所以差异没被消灭，而是被约定收走了（第一、二章）。
2. 最硬的差异落在哪——落在"命令列表是隐式的还是显式的"这一条上。它有可以逐字数出来的痕迹：四个后端各有一份"状态块"，另外两个根本没有这个文件（第三章）。
3. 抽象不住的是什么——有些差异被抽象层吃掉了（描述符堆的归属），有些只是被"翻译"了（present 有九个入口），还有一类压根没被抽象（多队列语义）。分清这三类，才谈得上"这套抽象够不够用"（第七、八章）。

第四到六章按"一次调用从入口到落地"的顺序走：present 有几个入口、格式怎么对上、管线怎么创建。这三章是把第一、二章的"坐标系"落到具体调用上的三处。

这一篇的地图就在这张边界图里：十一篇各占一层，本篇只占中间那一层。左边三篇讲"怎么进来、用什么写、跑起来什么样"，本篇讲"跑起来之后，怎么在六种不同的图上都显得一样"，右边几篇才轮到 add-on、深度与生态。

读这张图的正确姿势是从下往上看：先看最底下那句红线——本篇不涉及 add-on 的 C++ 回调面（那是第六篇）、不涉及后处理算法的实现（那是后处理篇）、不涉及深度缓冲的工程问题（第七篇）。把边界先钉死，后面三章才敢往深里钻；不钉死的话，写到"描述符"就会滑进第六篇，写到"深度格式"就会滑进第七篇。

0.1 全系列目录总览（十一篇）

依然是惯例，先给系列地图。本系列沿"一个外部注入的运行时"从入口一路拆到效果生态，十一篇的落点如下（本篇即第五行）：

阅读路径：只想知道"为什么一套接口能通吃"的朋友，读第零章与第一章就够；要搞明白"差异到底被谁吃掉了"的，第三章是核心；现在就在写 add-on、被某个 API 卡住的，第四、五、七章各有一处直接答案。

0.2 本篇要讲清的一件事

好了，先把结论放这儿：跨 API 抽象层的做法不是"抹平差异"，而是"选一个坐标系，把另外几个后端翻译进来"——蓝本是 D3D12 与 Vulkan，D3D9/10/11 与 OpenGL 是被翻译的一方。

这个说法不是我推的，是官方文档自己的措辞。REFERENCE.md 第 70 行（逐字）：

The [graphics API abstraction] is modeled after the Direct3D 12 and Vulkan APIs, so much of the terminology used should be familiar to developers that have used those before.

"modeled after"这两个词是整篇的题眼。 它意味着这套抽象里的 command_list、pipeline、descriptor_table 这些概念，本来就是 D3D12 与 Vulkan 的词，不是某个中立第三方的词。选谁当蓝本，决定了另外四个后端要付出什么样的翻译代价。

这一篇要看的就是那个代价落在哪。

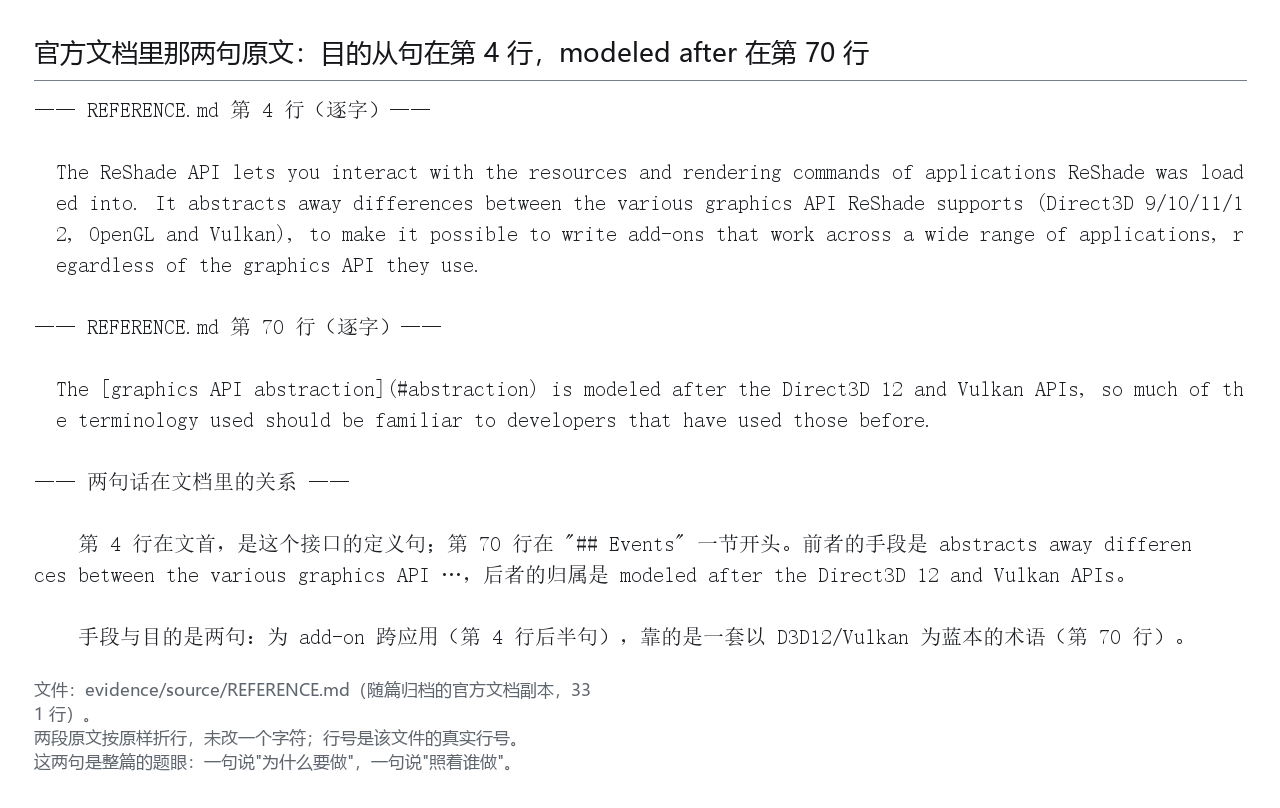

这张面板把这句话的出处、以及它紧挨着的另一句一起摊开了。第二句是 REFERENCE.md 第 4 行的目的从句——抽象层的存在理由是"让 add-on 能在各种应用上都能用"，而不是"让 ReShade 内部好写"。这个区别很重要：它决定了抽象层的边界画在哪——凡是 add-on 碰不到的东西，抽象层就不管。

0.3 本篇不涉及什么（边界声明）

依然是惯例，先把边界摆在前面：

参数口径也说一句：系列里所有"本机读数"都来自同一台机器——Windows 11（build 26200）、RTX 3060 Laptop（6144 MiB 显存、驱动 560.70）、.NET 运行时 4.8 以上；帧耗类读数一律关垂直同步、不锁帧。第五篇不新做实验，全部读数分两类：一类是对随篇归档的官方源码原件做离线解析，一类是本机文件系统的只读清单。

0.4 四条读法约定（沿用本系列体例）

好了，写这个系列的过程中，有四条约定帮我们避开了四类常见误读，先摊在这里：

1. 官方文字优先，二手转述只作线索。 凡涉及版本、行为与立场的说法，一律追到官网、发布说明或代码仓库原文；二手内容明标为二手。本篇特别要守这一条——"抽象层"这个话题上，转述与原文的偏差最大，有些流传很广的说法在源码里根本找不到对应，第三章会点出一处。
2. "抽象住了"与"翻译了"必须分开说。 差异有两种命运：一种是被抽象层吃掉（调用方再也不用管），一种只是被翻译（调用方仍然看得见，只是不用自己换算）。两者常被混成"抽象层都处理了"，但含义完全不同——第四、五章各有一处对照。
3. "没复现"就是"没复现"。 本机做不到的，一律写"测不了"，不拿别人的结论替自己作证。这一条在本篇尤其重要：本机只有 D3D11 一条路径，Vulkan 与 D3D12 的运行时行为本篇一律不写"实测"。
4. 读数的口径必须写在读数旁边。 本篇会出现很多"多少个成员""多少行"——这些数全部由脚本从归档原件现读，不是估算、不是转述。凡是引用别人的数字，一律注明转述。

这四条在后面六篇里都会再用到。

一、"统一"是什么意思：先把坐标系定下来

先来看看标题里那个最含混的词："统一"到底统一了什么？

在"抽象层"这个话题上，"统一"有三种常见的理解，而这三种里只有一种是官方做的：

1. 统一了语义——把六个 API 里说法不同的东西归纳成一套中立术语。听起来最漂亮，但做不成：D3D9 里那张全局状态表和 Vulkan 里的命令缓冲，找不出一个共同的"中立词"。
2. 统一了调用方式——选一个 API 的术语体系当模板，别的都往上靠。这才是官方做的。
3. 统一了行为——同一份 add-on 代码在六个 API 上跑出一样的结果。这个官方没有承诺，也不可能承诺：底层的语义差别摆在那里。

把第 2 和第 3 混起来，是"抽象层"讨论里最常见的错位。 官方文档说的始终是第 2 种（"modeled after"），而第 3 种要 case by case 地处理——本篇第三章到第七章都在处理第 3 种留下的坑。

1.1 蓝本是谁，为什么是它们

device_api 这个枚举会回答"支持几个 API"，但它回答不了"以谁为蓝本"。后者在文档里，而枚举里的赋值顺序其实也透出一点信息。

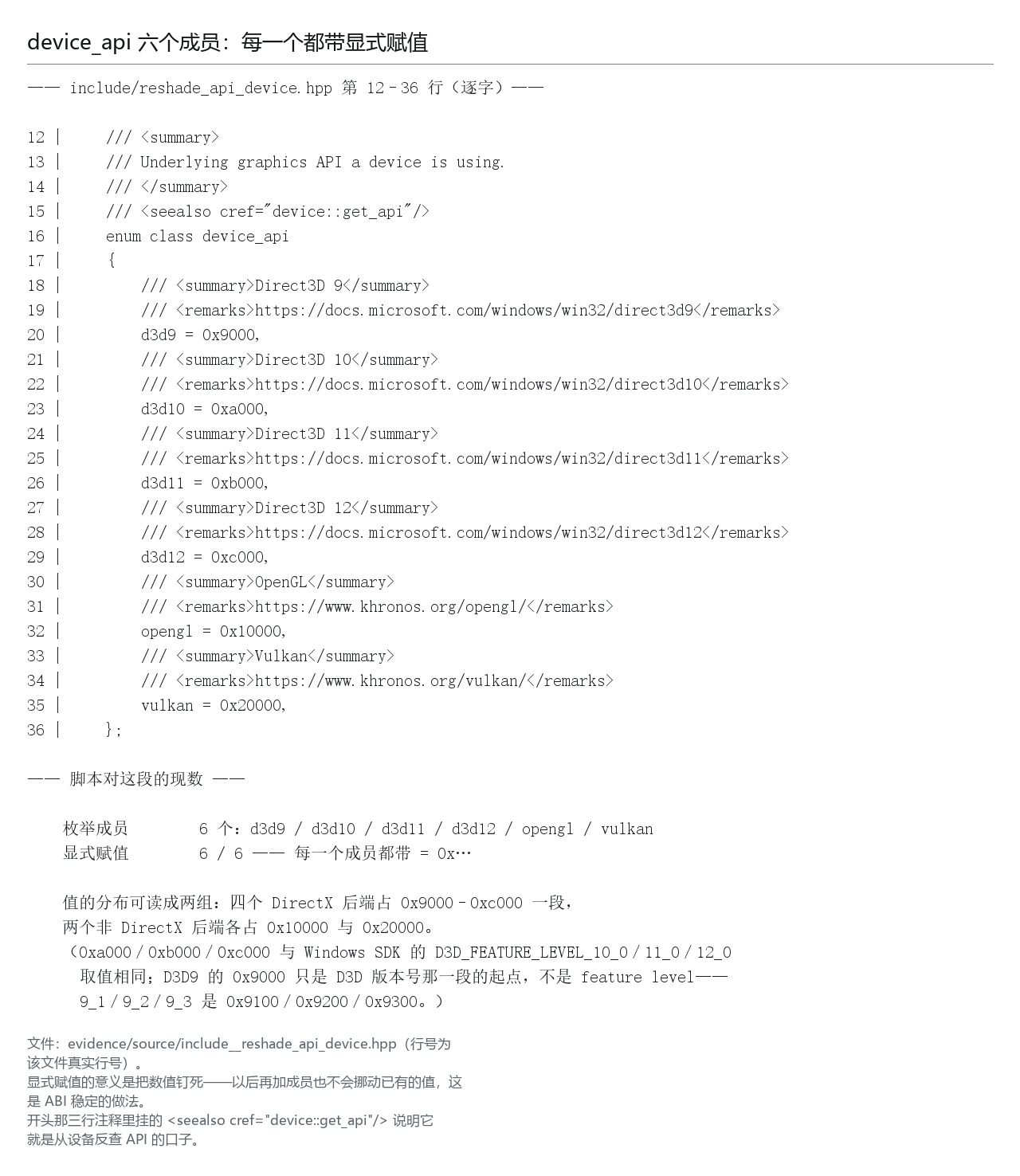

这张面板是 include/reshade_api_device.hpp 第 12 到 36 行的原样——六个成员，每一个都带显式赋值：

d3d9   = 0x9000,
d3d10  = 0xa000,
d3d11  = 0xb000,
d3d12  = 0xc000,
opengl = 0x10000,
vulkan = 0x20000,

这几个数不是随手写的：0x9000／0xa000／0xb000／0xc000 连着排，正是把 Direct3D 的代数编进了高位——9 落在 0x9000、10 落在 0xa000、11 落在 0xb000、12 落在 0xc000。其中后三个还与 Windows SDK 里 D3D_FEATURE_LEVEL_10_0／11_0／12_0 的取值逐个相同；但 D3D9 的 0x9000 只是这条编号规律里的那一格，不是它对应的 feature level——D3D_FEATURE_LEVEL_9_1/9_2/9_3 的取值是 0x9100／0x9200／0x9300，官方枚举里没有 0x9000 这个值（阶段 4 对着 Windows SDK 文档核过这一处，顺手记在这里）。0x10000／0x20000 则是给两个非 DirectX 后端留的位。显式赋值这个动作本身也有意义：它把数值钉死，以后再加成员也不会挪动已有的值——这是 ABI 稳定的做法（这个习惯在本篇后面还会出现两次）。

为什么蓝本是 D3D12 与 Vulkan 而不是 D3D11？ 官方只给了结果没给理由，但理由是能推的，而且推出来只有一条：

翻译的方向是"从显式翻译到隐式"比反过来容易。

• D3D12/Vulkan 的世界里，"要做什么"全写在命令列表上，信息是完整的；
• D3D9 的世界里，"当前状态是什么"需要去问设备，而"我刚才做了什么"这种历史信息根本没有。

如果拿 D3D9 当蓝本，那么为了支持 D3D12，抽象层必须凭空补出一大堆"全局状态"，而其中很多在 D3D12 上不存在也不该存在；反过来拿 D3D12 当蓝本，D3D9 那边要补的是"把全局状态记下来再还原"——这件事 D3D9 自己有现成机制（第三章会给出证据：那份 83 行的状态块里，用的正是 CreateStateBlock(D3DSBT_ALL)）。

还有一条更硬的理由：信息量。 显式世界里的命令列表，"要做什么、按什么顺序、资源在什么状态"全都写在上面，信息是完整的；隐式世界里，"当前状态"要去问设备，而"我刚才做过什么"这种历史信息根本没地方存。从信息多的那一侧往信息少的那一侧翻译，最坏情况是丢东西——丢了之后仍然是自洽的；反过来，你得发明信息，而发明出来的东西一旦和真实语义不符，就会变成那种"在某个游戏上偶发"的毛病。选蓝本这件事，本质上是在选"往哪边丢东西"。

这次选择在这张图上被画成了一次"分边"：蓝本侧是 D3D12 与 Vulkan，被翻译侧是 D3D9/10/11 与 OpenGL。 注意分界不是"新 vs 旧"——D3D11 和 D3D12 是同一年代的东西，但它在"状态要不要显式声明"这件事上站在了旧的那一边，所以归入被翻译侧。

1.2 一个容易被跳过的前提：这套抽象是给谁用的

好了，这一节很短，但它决定了后面所有章节的取舍。

REFERENCE.md 第 4 行那句完整的话是这样的（逐字）：

The ReShade API lets you interact with the resources and rendering commands of applications ReShade was loaded into. It abstracts away differences between the various graphics API ReShade supports (Direct3D 9/10/11/12, OpenGL and Vulkan), to make it possible to write add-ons that work across a wide range of applications, regardless of the graphics API they use.

加粗的前半句是手段，后半句才是目的。 目的从句里那个 "that work across a wide range of applications" 划定了抽象的深度：

• 凡是 add-on 需要碰的东西，必须抽象（资源、视图、管线、描述符、命令列表）；
• 凡是 add-on 碰不到的，可以完全不抽象——ReShade 内部为了完成注入而做的一大堆事（挂钩管理、模块转发、状态保存），在 reshade::api 里找不到对应的抽象对象。

这条前提解释了一个初学者常见的困惑：为什么这套 API 看起来"不全"？——因为它本来就不是一个通用的图形 API，它是一个给"寄生者"用的接口面。它的完整度不是按"能不能写一个渲染器"衡量的，而是按"add-on 想插手的事情够不够用"衡量的。

这一层认识，在第七章会变成一个具体判据：拿"它抽不抽象某个东西"去质疑它，得先问"add-on 需不需要这个东西"。

二、抽象出来的是什么东西：一半是类，一半是句柄

坐标系定完之后，下一个问题是：在这个坐标系里，东西都长什么样？ 先给一个抽象层（abstraction layer）的粗定义：它是"把六个后端收在同一组类型与方法背后"的那一层。

翻一遍 include/ 下的四个头文件，会发现一件有点反直觉的事：这套抽象里的成员不是同一种东西。有一半是类，有方法可以调；另一半是句柄，里面只有一个 64 位整数。这不是随手设计的，它对应一条很清楚的界线。

2.1 两种形态：会被"调用"的，和会被"传递"的

说白了，判据只有一条：这个东西有没有行为？

• 有行为的 → 做成类。device（能创建资源）、command_list（能记录命令）、command_queue（能提交）、swapchain（能呈现）。它们的方法定义在 include/reshade_api_device.hpp 第 320、691、1216、1341 行附近。
• 没有行为的 → 做成不透明句柄（opaque handle）。resource、resource_view、pipeline、pipeline_layout、descriptor_table、sampler。它们从头到尾只被传来传去：创建的时候产出一个，用的时候递给某个方法。

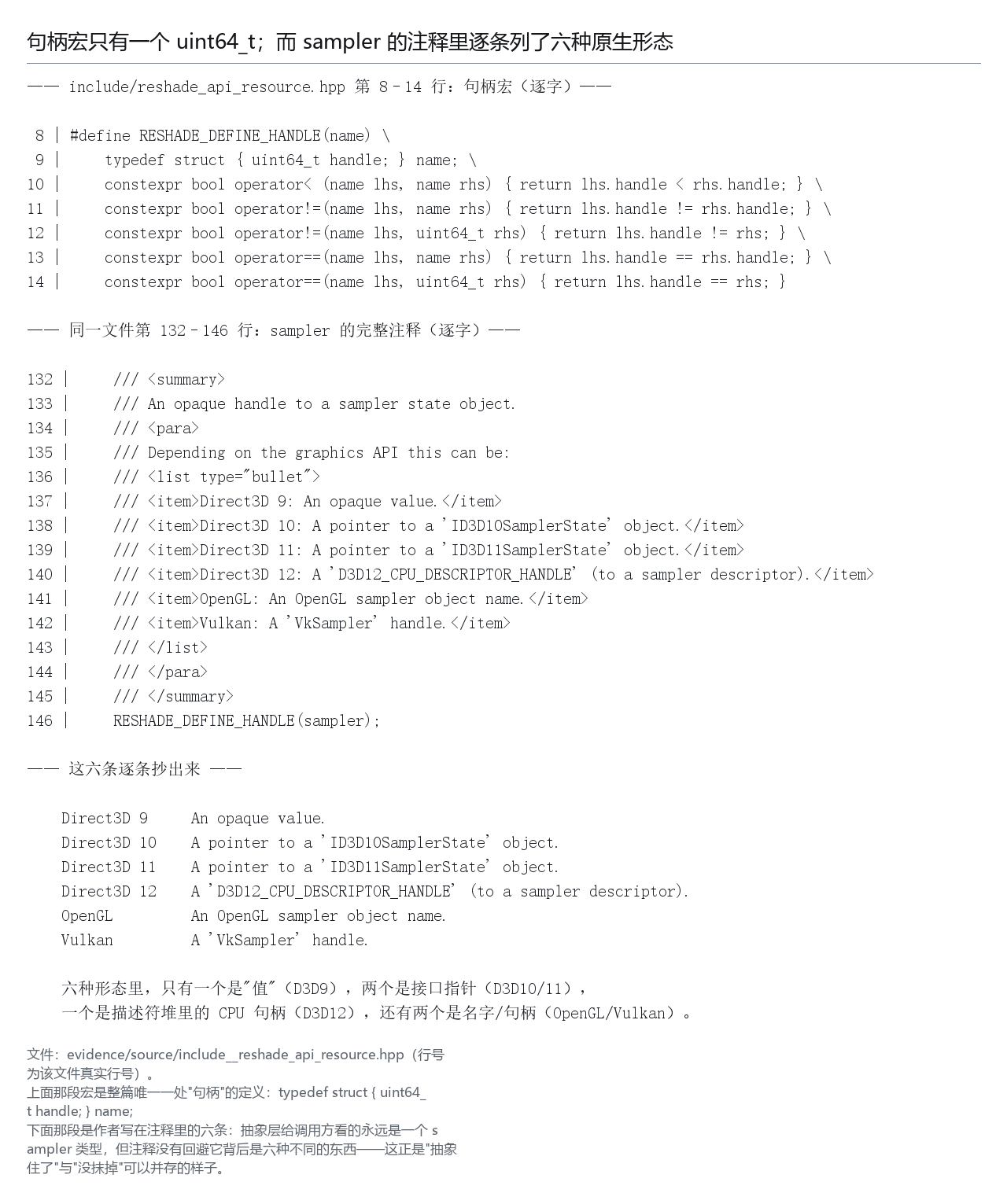

句柄的定义是一个宏，在 include/reshade_api_resource.hpp 第 8 行到第 14 行（逐字）：

#define RESHADE_DEFINE_HANDLE(name) \
        typedef struct { uint64_t handle; } name; \

一个 uint64_t，就这么多。 官方对这条分工的说明在 REFERENCE.md 第 148 行（逐字）：

In contrast to the described basic API abstraction objects, any buffers, textures, pipelines, etc. are referenced via handles.

这条界线在这张图上摆得很清楚：左边一列是"会被调用的"，右边一列是"会被传递的"。注意 command_queue 在两列之间——它有 execute_command_lists 这样的方法，所以在左列；但它在 D3D12/Vulkan 上其实也常被当句柄传递。这个位置本身说明了另一件事：这条界线是"有没有行为"划的，不是"重不重要"划的。

2.2 句柄的注释里，写满了它没抹掉的差异

这是本篇第一个"硬发现"：抽象层没有把差异藏起来——它把差异写在了注释里。

看 sampler 这个句柄的完整注释（include/reshade_api_resource.hpp 第 132 行到第 146 行，逐字）：

/// <summary>
/// An opaque handle to a sampler state object.
/// <para>
/// Depending on the graphics API this can be:
/// <list type="bullet">
/// <item>Direct3D 9: An opaque value.</item>
/// <item>Direct3D 10: A pointer to a 'ID3D10SamplerState' object.</item>
/// <item>Direct3D 11: A pointer to a 'ID3D11SamplerState' object.</item>
/// <item>Direct3D 12: A 'D3D12_CPU_DESCRIPTOR_HANDLE' (to a sampler descriptor).</item>
/// <item>OpenGL: An OpenGL sampler object name.</item>
/// <item>Vulkan: A 'VkSampler' handle.</item>
/// </list>
/// </para>
/// </summary>

这六行是整个抽象层最诚实的一处。 同一个"采样器"，在六个 API 上是六种完全不同的东西：D3D9 里是个不透明的值（连指针都不是）、D3D10/11 里是接口指针、D3D12 里是描述符堆里的一个 CPU 句柄、OpenGL 里是个整数名字、Vulkan 里是个句柄。而抽象层给调用方看到的是同一个 sampler 类型。

读懂这段注释，就懂了这个抽象层的设计姿态：

• 调用方拿到 sampler 之后不需要知道它底层是哪种东西——这是"抽象住了"；
• 但如果调用方想知道，注释会告诉你——这是"没抹掉"。

这两句不矛盾，它们是同一件事的两面：抽象层把差异收进了句柄的内部，而在接口的文档上把它标出来。所以判断"这套抽象靠不靠谱"，不该看它"声称统一了什么"，而该看它的注释在不在回避差异。这一处的答案是：没有回避，一条一条列了六个。

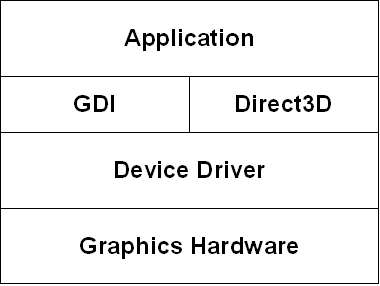

这是外面找的一张真图（Wikimedia Commons，CC BY 2.5）：Direct3D 抽象层的四层结构——最上面是 GDI 应用，中间的方块写着 Direct3D，往下是 Device Driver（设备驱动），最下面是 Graphics Hardware。图上只有五个英文词（GDI／Application／Direct3D／Device Driver／Graphics Hardware，本机 OCR 逐词核过）。

把它和上一张面板并排看，就是"抽象"这两个字的两层含义：这是一种——横向的、进程之间的抽象，让应用不必知道显卡是什么；ReShade 那套是另一种——纵向的、同一层之内的抽象，让 add-on 不必知道上面跑的是哪个 API。两张图讲的不是一回事，但它们解释了同一个动机：把"上面不需要知道"的东西收下去。

2.3 "功能等价于"这五个字

device 的 class 注释里有一句和 sampler 同型的话（include/reshade_api_device.hpp 第 320 行到 327 行，逐字）：

/// <summary>
/// A device, used for resource creation and global operations.
/// <para>Functionally equivalent to a 'IDirect3DDevice9', 'ID3D10Device', 'ID3D11Device', 'ID3D12Device', 'HGLRC' or 'VkDevice'.</para>
/// </summary>
/// <remarks>
/// This class is safe to use concurrently from multiple threads in D3D10+ and Vulkan.
/// </remarks>

"Functionally equivalent to"后面又是六个东西，而且这六个里有三个是接口（COM 风格），两个是句柄（HGLRC、VkDevice），一个是上下文。这一段还有一条 <remarks> 值得停一下："在 D3D10+ 与 Vulkan 上可以从多线程安全使用"——注意它只说了 D3D10+ 与 Vulkan，没提 D3D9 与 OpenGL。

这句"没提"不是遗漏。D3D9 的设备对象有全局状态、OpenGL 的上下文要绑定到线程，它们的线程语义和 D3D11 之后的东西根本不一样。抽象层没有假装一样：它在注释里把适用范围明说了。

2.4 一套句柄 = 一个"差异的容器"

前四节有一个共同点，可以收拢成一句：这套抽象里真正装差异的地方，是那六个句柄。

类（device／command_list／command_queue／swapchain）负责的是统一： 它们的方法名、参数、返回类型，六个后端共用一个签名。句柄负责的是容纳：每个句柄背后是什么，六个后端各是各的。

这个分工带来一个很实际的后果，第四、五章会各用一次：

• 只要一句代码不关心句柄背后是什么，它就真的与 API 无关——这是 add-on 能跨 API 的根本原因；
• 一旦某句代码需要拆开句柄（比如要拿到底层的 ID3D11Resource* 才能做某件事），它就必须先问"现在跑在哪个 API 上"——device::get_api() 就是为这个准备的。

换句话说：抽象层保证的是"不拆句柄的代码"跨 API，"拆了句柄的代码"从来就是 API 相关的。 这条界线，是后面所有"某某功能在某个 API 上不生效"的根源。

2.5 什么时候不得不拆句柄

上面那条界线值得举一个具体场景，因为它就是"add-on 到底能不能跨 API"这个问题的实际边界。

第一种：只传不拆。 比如"在 present 事件里把当前背缓冲当成一张纹理递给自己的着色器"——拿到 resource_view 句柄，递给 bind_descriptor_table，完事。这段代码在六个 API 上完全一样。

第二种：必须拆。 比如"我要在这张纹理上加一个 D3D11 专有的调试标记"，或者"我要用 D3D12 的某个特性"。这段代码必须先 device::get_api() 判断后端，再用 get_native() 拿到底层对象。从此它与 API 绑定。

第三种最微妙：不拆也能跑，但语义不一样。 比如"资源的初始状态"——在显式世界里你必须声明它，在隐式世界里这个概念几乎不存在。同一句 create_resource 传同样的参数，在六个后端上得到的"初始可用性"并不完全一致。

所以官方那句"写一次、到处能跑"，准确的说法是三句：不拆句柄的代码跨 API；拆了句柄的代码得自己处理；第三种情况接口一样但语义有差别，要按场景办。这三条不是文档里的原话，是本章证据推出来的——但它们解释了为什么实践中同一个功能经常要写好几份后端分支。

2.6 把三篇接起来看：从效果源码到原生对象，一共三跳

这一节把前三篇连成一条线，因为"抽象"在这个项目里不是一层，是两层。

第一跳：效果源码（第三篇）→ 语言层对象。 用 ReShade FX 写的效果，手里是一个 texture／sampler，它调 tex2D。它完全不知道 api:: 那一层的存在。

第二跳：语言层（第四篇）→ reshade::api 句柄（本篇）。 效果声明的语义纹理（texture BackBuffer : COLOR;）由运行时翻译成一个 resource_view 句柄，语义名到句柄的对应关系在第四篇讲过的那张注册表里。

第三跳：reshade::api 句柄 → 原生对象（各后端）。 就是本章讲的六个句柄的六种形态。

这三跳有本机读数可以对照：在第四篇对同一批 69 个效果源的只读解析里，ReShade::BackBuffer 出现了 67 次、ReShade::GetLinearizedDepth() 出现了 20 次、include "ReShade.fxh" 出现在 69 个中的 58 个里。效果作者写的是"背缓冲"和"取线性化深度"这种概念，而不是 ID3D11ShaderResourceView* 或 VkImageView。

这条链的意义在于：从效果作者的角度看，"六种 API 的差异"根本不存在——因为他站在第一跳，连第二跳都看不见。而本篇讲的抽象层是第二跳到第三跳之间的那一层，它服务的对象其实是写 add-on 的人（在 C++ 里直接碰句柄），而不是写效果的人。

换句话说：同一个项目里，"跨 API"这件事被处理了两次——一次在语言层（效果看不见 API），一次在抽象层（add-on 不必知道 API）。 本章讲的是后一次；前一次的机制在第三篇与第四篇里。

三、最硬的差异：命令列表是隐式的还是显式的

OK，这一章是整篇的核心。前面两章讲的是"抽象长什么样"，从这一章开始讲"抽象吃力的地方在哪"。

而最吃力的地方，可以从一个非常小的观察开始：六个后端里，有四个有一份叫状态块（state block）的文件，另外两个没有。

3.1 两个世界

先说清这两个世界差在哪，再给证据。先给一个状态块（state block）的说法：它是"把设备当前的整套状态存下来、稍后原样装回去"的那份记录。

• 隐式世界（D3D9／D3D10／D3D11／OpenGL）：设备上有一份全局的当前状态。你设一次混合模式，它就一直有效；你在别处改了，全局都变。还有一类 API 更是只有一条立即执行的命令流，命令写下去就生效，没有命令列表（command list）这个对象可以攒着。
• 显式世界（D3D12／Vulkan）：没有全局状态。要做什么，全部录进命令列表；什么时候执行，由你提交到队列时决定。资源在什么状态、要不要转换，也得自己用屏障声明。

两个世界的时间线，在这张图上并排摆着。注意第三行那个动作：在隐式世界里，ReShade 要在 present 前后把应用的状态存下来再装回去（否则效果跑完，应用的渲染就乱了）；在显式世界里，这一步不需要——因为"应用的命令"和"效果的命令"分别在各自的命令列表里，互不干扰。

这一个差别，直接决定了那份文件存不存在。

3.2 四份状态块，和一份不存在的

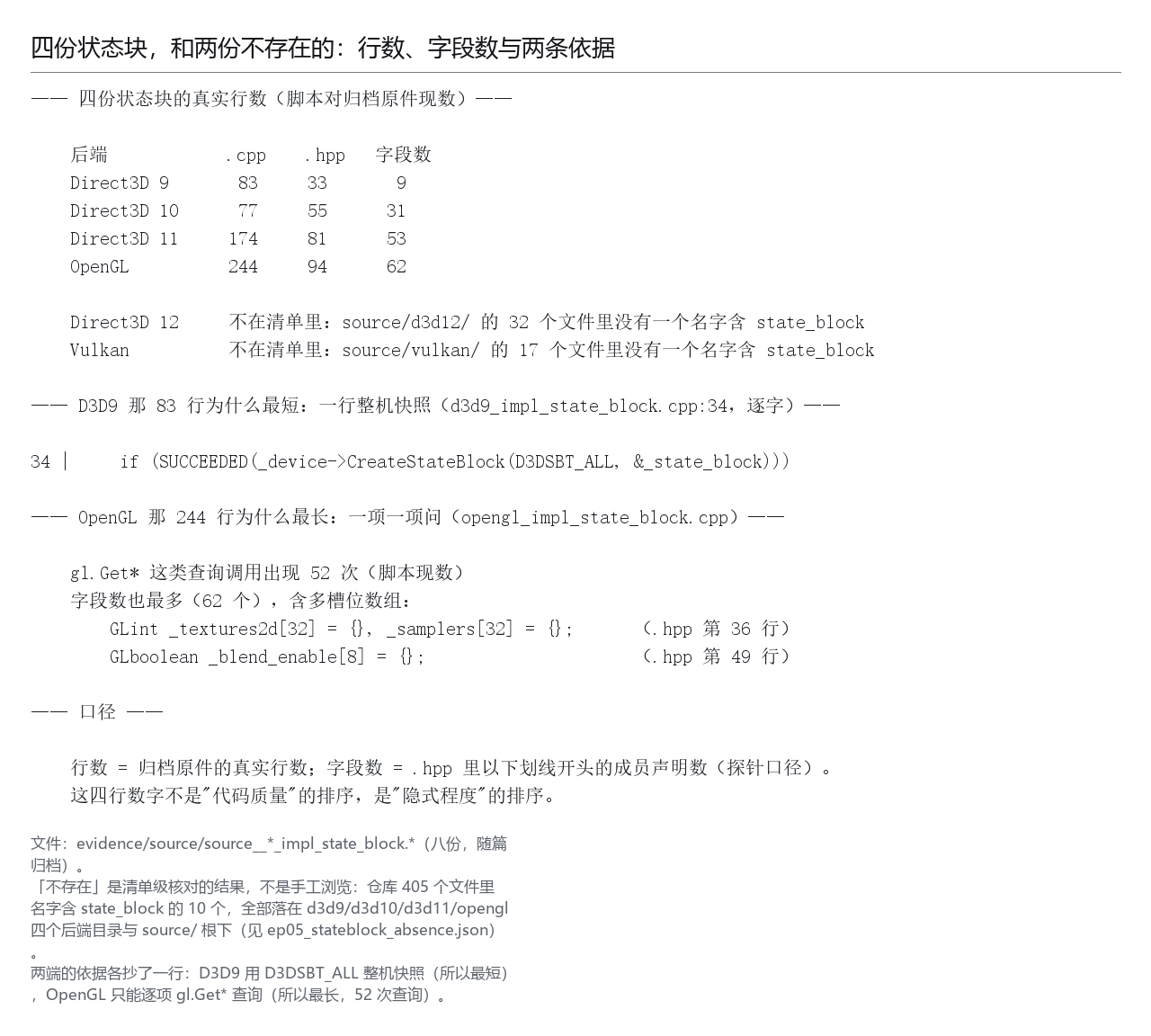

上面这张面板是本篇最硬的一处读数。四份状态块的真实行数与字段数（脚本对随篇归档的原件现数）：

先看"没有"那两个：D3D12 与 Vulkan 的后端目录里，根本没有 *_impl_state_block.* 这个文件。这不是遗漏——它们的实现里确实不需要状态块。

这句话不是"我翻了两个目录没看到"。 它是对着仓库清单核的：405 个文件里，名字含 state_block 的只有 10 个，全部落在 D3D9／D3D10／D3D11／OpenGL 四个后端目录与 source/ 根下；而 d3d12 那 32 个文件与 vulkan 那 17 个文件里，一个都没有（清单级证据留在随篇归档里，可复核）。"不存在"这件事本身，也是能给出出处的。

再看"有"那四个的行数，这里有个反直觉的地方：写得最短的 D3D9（83 行），其实是最省事的那个。 为什么？因为 D3D9 有现成的机制可以整机快照——d3d9_impl_state_block.cpp 里那一行是这么写的：

if (SUCCEEDED(_device->CreateStateBlock(D3DSBT_ALL, &_state_block)))

D3DSBT_ALL 意思是"全部状态"——D3D9 自己就能把设备的整份状态打成一个包，ReShade 只要 Capture 和 Apply 各调一次，83 行就写完了。

反过来，写得最长的 OpenGL（244 行）是最费事的那个：GL 没有"整机快照"这种接口，只能一项一项去问。归档的 opengl_impl_state_block.cpp 里，gl.Get* 这类查询调用出现了 52 次——52 次询问换一份状态快照，字段数也因此最多（62 个，含 _textures2d[32]／_samplers[32]／_blend_enable[8] 这类多槽位数组）。

所以这四行数字不是"代码质量"的排序，是"隐式程度"的排序：越"全局"的世界，快照的成本越高、要记的东西越多。

3.3 为什么只有四个后端需要它

这张图把上一节的结论推完：状态块的存在与否，只取决于"状态归谁管"。

• 状态归设备管（隐式世界）→ 效果跑之前必须先"接管现场"，跑完再"恢复现场"→ 需要状态块；
• 状态归命令列表管（显式世界）→ 效果和应用各录各的 → 不需要状态块。

这里有一处需要说清"抽象住了"与"翻译了"的区别（第 0.4 节第 2 条约定）：

• 对于 add-on，两种情况一模一样——它只管在事件回调里做自己的事，不需要知道底层有没有全局状态。这是"抽象住了"。
• 对于后端实现，两种情况差 244 行代码。抽象层没有把这件事统一掉，它只是把差异关在了各自的 *_impl_state_block 文件里。这是"翻译了"。

"抽象住了"是说给调用方的，"翻译了"是说给实现者的。 分清这两句话，才不会得出"抽象层没干活"或者"抽象层什么都干了"这种过头结论。

3.4 翻译发生在哪一层：一张外部真图

这是外面找的真图（Wikimedia Commons，CC0，960×540）：Mesa 图形栈的分层。图上那串词是一条完整的翻译链——Shaders written in GLSL（用 GLSL 写的着色器）→ GLSL IR → Mesa IR → TGSI → LLVM IR → 机器的最终码；旁边还标了 i965 这类具体驱动后端（图上文字本机用 SVG 源码逐节点核过，全为英文）。

说白了，把它放在这里是为了回答一个容易混的问题：：我们说"抽象层把差异收走了"，收走之后呢？

收走不等于消失，而是下移。 ReShade 的抽象层把"六个 API 的差异"收进了 *_impl_type_convert.cpp 和 *_impl_state_block.cpp；再往下一层，Mesa 这种驱动栈把"GLSL 到机器码"的差异收进了它自己的四五层中间表示里。每一层都在做同一件事：让上面那一层不必知道下面发生了什么。

这条"分层收起差异"的规律，也解释了为什么本篇的读数要按后端分开数——如果抽象层真的把差异消灭了，我们就不会看到 83 与 244 这种差三倍的数字。

3.5 顺手纠一处流传很广的说法

这一节是本篇最该守"官方文字优先"这条约定的地方。

中文技术圈讲 ReShade 的 D3D9 路径时，常见一种说法："它是挂在 IDirect3DDevice9::EndScene 上的"。这个说法听起来很合理——老一点的注入工具确实爱挂 EndScene，因为那是"这一帧画完了"的信号。

但源码里对不上。 我把归档的 d3d9_device.cpp 翻到第 1338 行，那个函数是这样的（逐字）：

HRESULT STDMETHODCALLTYPE Direct3DDevice9::EndScene()
{
#if RESHADE_ADDON
    reshade::invoke_addon_event<reshade::addon_event::execute_command_list>(this, this);
#endif

    return _orig->EndScene();
}

EndScene 里确实有 ReShade 的挂钩，但它发的是 execute_command_list 这个事件——那是"有一串命令要执行了"，不是"要呈现了"。 真正的呈现接管点，是同一文件里另外三处（第 368、2314 行）与交换链那一处（d3d9_swapchain.cpp 第 139 行），它们调用的才是 on_present(...)。

所以那个说法错在哪：它把两个不同的挂钩当成了一个。EndScene 确实被接管过，但它负责的不是 present。这一处的教训是通用的："某处有挂钩"和"某处是 present 入口"是两件事，不能因为一个函数名眼熟就把它当入口。 下一章会把九个真正的入口逐条列出来。

四、一次 present 要接几个入口

4.1 九个

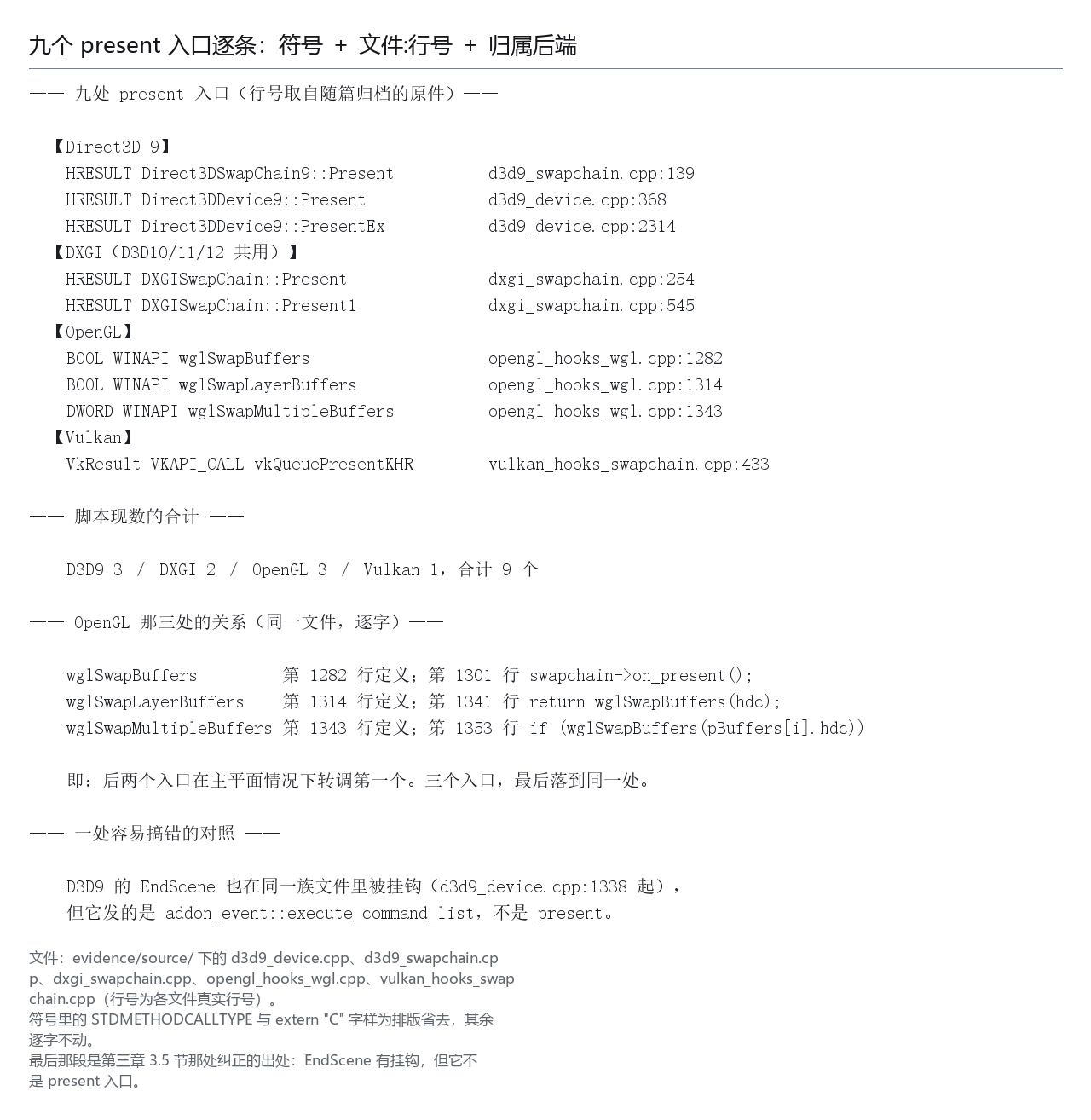

本章的核心读数就在这张面板上：六个图形 API，一共有九个 present 入口（逐条核过，符号与 文件:行号 都在面板上）：

这张表里有三处值得停一下：

第一，D3D9 自己就有三个入口。 不只是设备上的那两个（Present 与 PresentEx，后者是 D3D9Ex 才有的扩展接口），还有交换链上的一个（Direct3DSwapChain9::Present）。多交换链的程序走的是第三个，如果只接前两个就会漏掉。所以面板上那三行不是"重复"，是三条都要接。

第二，DXGI 只有两条，但服务三个 API。 D3D10、D3D11、D3D12 都不新增 present 入口——它们的交换链实现在各自的 *_impl_swapchain.hpp 里，但类型参数都是 IDXGISwapChain*（D3D12 是 IDXGISwapChain3*）。present 这件事统一落在 source/dxgi/dxgi_swapchain.cpp。这就是"被翻译的一方"在入口层的表现：不是六个入口，也不是九个，而是九处入口汇报给同一个事件。

第三，OpenGL 那三条是"一层套一层"的。 wglSwapLayerBuffers 的实现体里只有一句 return wglSwapBuffers(hdc);，wglSwapMultipleBuffers 也是转调——但两条都做了独立挂钩，因为老程序可能直接调它们而绕开 wglSwapBuffers。这是一处"看着冗余、其实必要"的写法。

4.2 九个入口，一个函数

上面这张图画的是收敛：九个入口最终都走到 on_present(...)。这件事在架构上的意义比字面大——它意味着：不管程序用哪种 API、从哪个入口进来，ReShade 看到的是同一个事件、拿到的是同一组参数（背缓冲、"上一帧用了多久"、有没有要截屏）。

注意这里又是"翻译了"而不是"抽象住了"。 对 add-on 来说，reshade::addon_event::present 就是一个事件；但对 ReShade 后端来说，九处挂钩逻辑各是各的——要适配 D3D9 的 RECT* 参数、DXGI 的 DXGI_PRESENT_PARAMETERS、WGL 的 WGLSWAP 数组。抽象层把这些收进了各自的后端文件，没有统一成一套参数解析。

4.3 管线对照：两张不同世界的图

下面进入第四处证据。这仍是外面找的真图（Wikimedia Commons，CC BY-SA 3.0，735×993）：OpenGL 与 DirectX 的图形管线阶段并列。图上是一串英文阶段名（Input Assembly／Vertex Program／Primitive Assembly／Geometry Program／Transform Feedback／Rasterization／Fragment Program／Frame Buffer，本机 OCR 逐行核过）。

为什么这张图要放在第四章？ 因为它回答了一个接口层看不见的问题：ReShade 的效果插在哪个阶段？

看这张图的右侧：Transform Feedback 与 Frame Buffer 之间，有很长一段没有阶段名——那就是"帧已经算完，还没送出去"的那段空档，也就是第一篇讲的"注入器唯一的立足点"。抽象层里的九个 present 入口，接的都是这一段。

把三张图连起来看，结论是：抽象层统一的是接口，不是管线；它让你的代码不必知道自己在哪个 API 上，但它不改变效果实际落在管线的哪个位置。

4.4 顺带回答：D3D10 为什么能"蹭"

第四个入口那一行会引出一个问题：为什么 D3D10 和 D3D11、D3D12 一起挤在 DXGI 那两条上，而不是各有各的 present？

答案在各自的交换链实现声明里。三个后端的 *_impl_swapchain.hpp 里，那个类模板的第一个类型参数是这样的：

• D3D10：api::api_object_impl<IDXGISwapChain *, api::swapchain>
• D3D11：api::api_object_impl<IDXGISwapChain *, api::swapchain>
• D3D12：api::api_object_impl<IDXGISwapChain3 *, api::swapchain>

三个是用同一个东西（IDXGISwapChain 及其继任接口）实现的——D3D10 与 D3D11 从诞生之初就走 DXGI 做交换链，D3D12 延续了这个安排。所以 present 这件事在 DXGI 那一层就已经统一了，三个后端只是各自把 IDXGISwapChain* 包成自己的交换链对象。

这一处很能说明"哪里该做统一、哪里不该"：D3D10/11/12 的渲染命令完全不同（三套设备接口、三套状态模型），但呈现这件事从 D3D10 起就是共享的。抽象层跟着这个事实走——呈现只做一处，渲染各做各的。

反过来说，这也是 D3D9 要单独接三个入口的原因：它的呈现路径压根不属于 DXGI 那一族，Direct3DSwapChain9 是另一套东西。"新旧"在这里又切了一刀，但切的位置和第一章那条分界线不一样——第一章的分界是"状态该不该显式"，这里是"呈现归谁管"。同一个 API 集合，在不同维度上会被切成不同的组，这一点是后面几章反复出现的。

五、格式与状态怎么统一：一个枚举，六份转换器

5.1 一个枚举，六份转换器

第五章的题眼就是这张图。格式这件事在抽象层里的结构是这样的：

• 一个集中的枚举：format，定义在 include/reshade_api_format.hpp 第 17 行，脚本现数 131 个成员；
• 六份分散的转换器：每个后端各有一对双向 convert_format，在各自的 *_impl_type_convert.cpp 里。

这就是"统一坐标系 ＋ 各自翻译"在代码结构上的样本——枚举是那个统一的坐标系，六个转换器是翻译动作。抽象层从来没有一张"总换算表"：因为 format 的语义本身随 API 变，硬做一张表反而会给每一处都加上条件和例外。

format 这个枚举还有一句话值得抄下来（include/reshade_api_format.hpp 第 13 行到第 15 行的注释，逐字）：

/// Available data and texture formats.
/// This is mostly compatible with 'DXGI_FORMAT'.

"mostly compatible with DXGI_FORMAT"——又是蓝本侧的措辞。 大部分格式直接沿用 DXGI 的编号习惯（枚举成员全部显式赋值），而 D3D9 那套 D3DFORMAT 就完全不是一回事了。

5.2 六份转换器的位置，以及一处必须写死的四字码

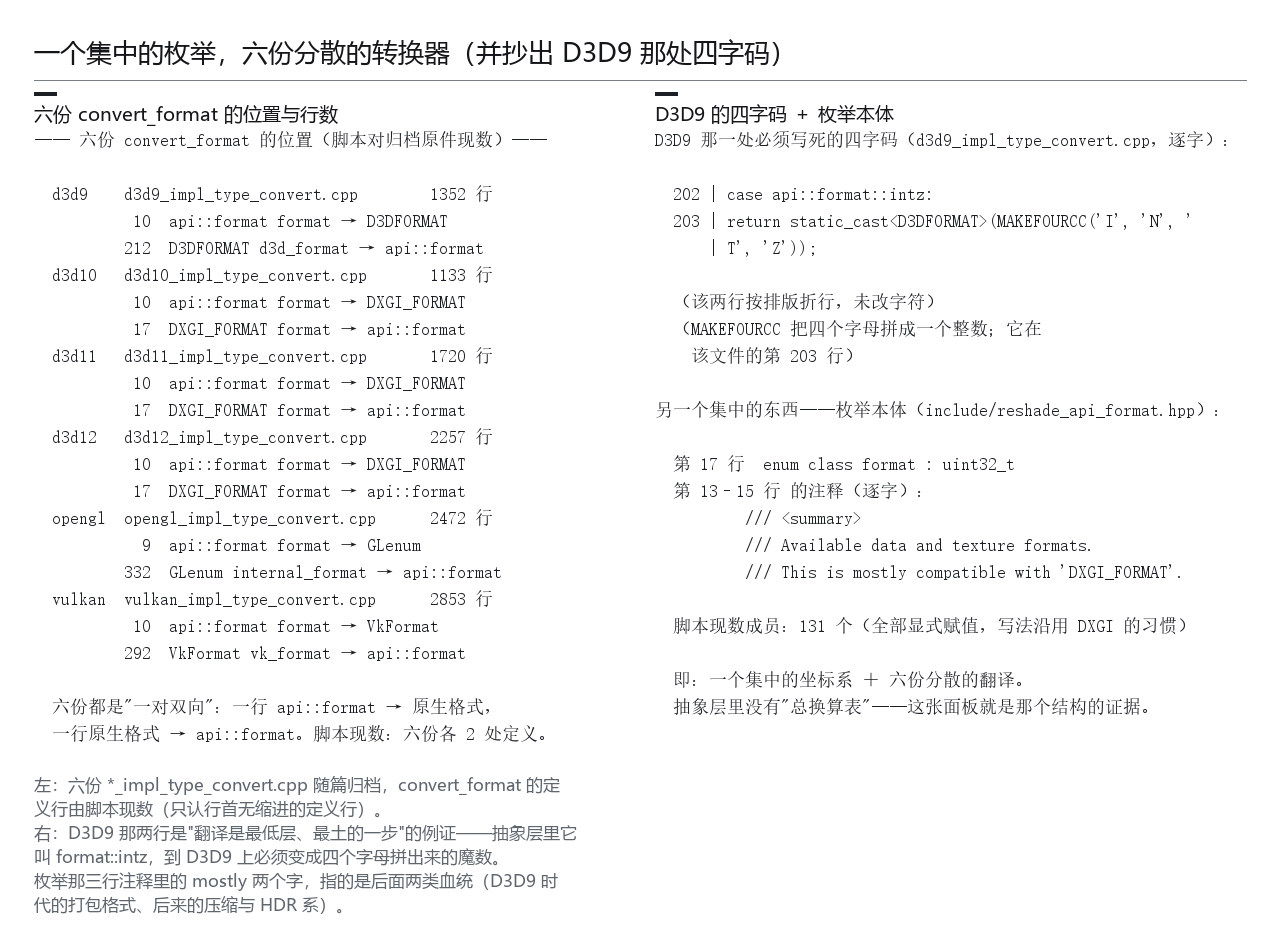

六处转换器的位置在这张面板上逐条列着。其中 D3D9 那一处有一行不太一样：

case api::format::intz:
    return static_cast<D3DFORMAT>(MAKEFOURCC('I', 'N', 'T', 'Z'));

MAKEFOURCC 是"把四个字母拼成一个整数"——'I','N','T','Z' 拼出来就是 D3D9 时代那个有名的 INTZ 格式。这是一个典型的"翻译不完全"的例子：抽象层里它叫 format::intz（一个干净的枚举成员），而到 D3D9 上，它必须变成四个字母拼出来的魔数。

这一处的工程含义在第七篇会展开（那是深度缓冲的题域）：INTZ 这类格式之所以存在，是为了让深度缓冲变成"可采样的纹理"，而它在 D3D9 上有格式替换、单 z-buffer 之类的限制。本篇只用到它作为"翻译是最低层、最土的一步"的例证。

5.3 被翻译的那一侧长什么样

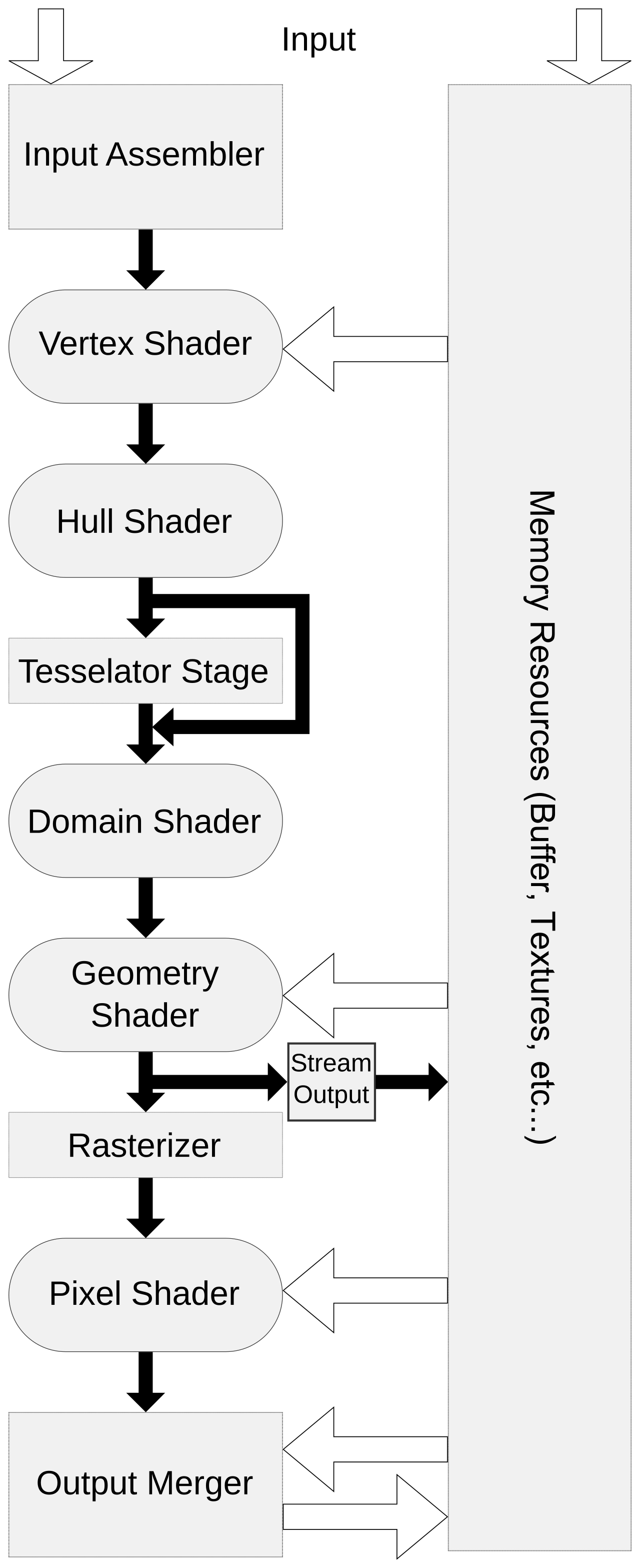

这是外面找的真图（Wikimedia Commons，CC BY-SA 3.0，760×1861）：D3D11 的管线全貌。图上是一串英文阶段名——Input Assembler／Vertex Shader／Rasterizer／Pixel Shader／Output Merger，另外标了 Stream Output 与各类资源（本机用 SVG 源码逐节点核过，全为英文）。

这张图为什么放在"被翻译的一方"这一节：D3D11 的状态模型正好卡在中间——它有设备上下文这类"当前状态"的概念（像旧世界），也有 ID3D11CommandList 这种可延后执行的列表（像新世界）。所以它的状态块最"厚"（174 行／53 字段），既不如 D3D9 那样能整机快照，也没有 D3D12 那样不需要快照。

这就是"过渡年代 API"的代价：它两边都沾一点，翻译起来两边都得管。

5.4 一件本机测不了的事

好了，按第 0.4 节第 3 条约定，这一节要如实登记一处测不了。

上面那些转换函数的正确性，需要真机上跑六个 API 才能验证——而本机只有 D3D11 一条路径（本机 ReShade 装在各游戏目录里，E:\GameData\ReShade 顶层没有任何后端 DLL，所以连"逐个后端的实物对照"也做不了）。

本篇的处理是：只陈述"转换器在哪个文件、它做了什么"，不写"六个 API 上的换算结果都正确"。 这一条也写进了配图盘点的"候选缺位"里——该论点不做图，正文也不写"我们对照了 DLL"。

补一句能核的：把 131 个成员按来源分一下，会发现这个枚举里混着三种血统的东西。一类是 DXGI 原生的（r8g8b8a8_unorm 这类，占大多数）；一类是 D3D9 时代才有的（intz 这种四字码格式、以及 r8g8_b8g8_unorm／g8r8_g8b8_unorm 这对做 YUV 转换用的打包格式）；还有一类是后来加的压缩与 HDR 系（bc7_unorm_srgb 这类）。"mostly compatible with DXGI_FORMAT"那句注释里的那个 mostly，指的就是后两类。 一个枚举里同时装着三个时代的东西，也不得不分散出六份转换器——这两件事是同一个原因的两个结果。

六、管线怎么创建：一次"打包"

6.1 为什么管线要"打包"

言归正传，在旧世界里，设置渲染状态是一连串独立的动作：设混合、设深度测试、设光栅化、绑着色器……每一条都是一次调用，改一条就生效一条。

在新世界里，这一串动作被捆成一个对象：你把所有状态写成一份描述，交给 create_pipeline 一次创建，以后每次用它只要绑一下。这个对象的创建成本很高、使用成本很低，而且创建之后改不了——想改就得重建一个。

抽象层跟的是后者的做法。第四篇已经讲过这条设计取向在 effect runtime 里的后果（pass 的状态在装载期就被折进管线对象），这一章讲它在抽象层接口上长什么样。

上面这张图是"打包"的形态：一串子对象 → 一次创建 → 之后只剩绑定。

6.2 打包的"清单"：34 个格子

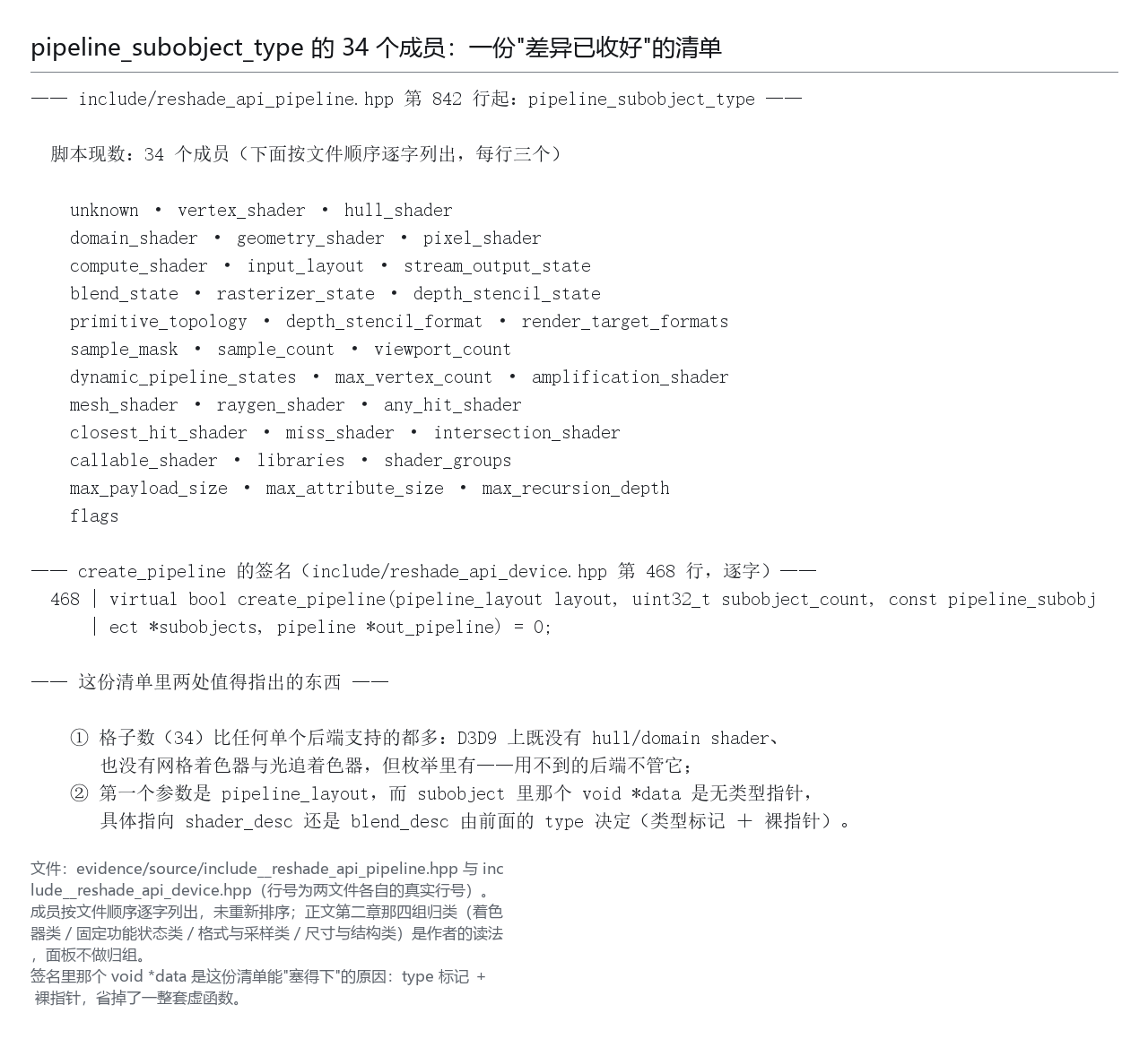

这份"清单"的原样就在面板上——pipeline_subobject_type 枚举，脚本现数 34 个成员，粗看可以分成四组：

• 着色器类：vertex_shader／hull_shader／domain_shader／geometry_shader／pixel_shader／compute_shader，以及后来加的网格着色器（amplification_shader／mesh_shader）与光追着色器（raygen_shader／any_hit_shader／closest_hit_shader／miss_shader／intersection_shader／callable_shader）；
• 固定功能状态类：blend_state／rasterizer_state／depth_stencil_state／input_layout／primitive_topology／stream_output_state；
• 格式与采样类：depth_stencil_format／render_target_formats／sample_count／sample_mask／viewport_count；
• 光追的尺寸与结构类：libraries／shader_groups／max_payload_size／max_attribute_size／max_recursion_depth／dynamic_pipeline_states／flags。

这份清单本身就是一个"差异已收好"的证据：D3D9 上没有 hull/domain shader、没有网格着色器、也没有光追着色器——但枚举里有。抽象层的做法是：格子全都留着，用不到的后端不管它。这比"按后端裁剪枚举"要省事得多，代价是调用方可能传进一个后端不支持的格子（那就创建失败）。

create_pipeline 的签名还透出另一件事（include/reshade_api_device.hpp 第 468 行，逐字）：

virtual bool create_pipeline(pipeline_layout layout, uint32_t subobject_count, const pipeline_subobject *subobjects, pipeline *out_pipeline) = 0;

注意第一个参数是 pipeline_layout，还有第五个参数 void *data——pipeline_subobject 里那个 void *data 是关键：它是个无类型指针，具体指向 shader_desc 还是 blend_desc，由前面的 type 字段决定。这是一个不用虚函数的"联合体"：类型标记 ＋ 裸指针。

6.3 两个"新世界专属"的概念，被提到了抽象层

说白了，这一节要说的是本篇第二处"抽象方向的证据"：描述符表与管线布局。

这两个概念在旧世界里根本不存在：

• descriptor_table（描述符表）——D3D12 里它是一个描述符堆上的区间，Vulkan 里它是 VkDescriptorSet；
• pipeline_layout（管线布局）——D3D12 里是 ID3D12RootSignature，Vulkan 里是 VkPipelineLayout。

它们被做成了抽象层的类型（两个都是句柄）——描述符表（descriptor table）与管线布局（pipeline layout），注释里也逐条写明映射（include/reshade_api_pipeline.hpp 第 285 行与第 1117 行附近，逐字）：

/// <item>Direct3D 12: A pointer to a 'ID3D12RootSignature' object.</item>
/// <item>Vulkan: A 'VkPipelineLayout' handle.</item>

被翻译的一方要付的代价，就在这一处：D3D9/10/11 与 OpenGL 上并没有这两种东西，但抽象层里必须有，因为它们出现在 create_pipeline 的签名里。所以这四个后端的实现得造出对应的对象来（哪怕只是个空壳），才能满足接口。

这就是"先选坐标系"的代价：蓝本侧的每个概念，被翻译侧都得提供一个"能顶上的东西"。概念越多、这个代价越大——而 34 个格子说明它不少。

6.4 打包这件事本身的代价

好了，这一节把第六章的账算清。"打包创建"换来的好处是运行期便宜——绑一个对象比设十几条状态快，这是它在现代 API 里取代逐条设置的核心理由。但代价有两笔，两笔都能指到具体位置：

第一笔：创建期贵，而且贵在你不想创建的时候。 一个管线对象要把着色器编译结果、混合模式、写掩码、采样状态全折进去再提交给驱动。第四篇讲过它折进去之后运行期改不了——所以"临时改一个混合模式"这件事，在打包模式下等于重建一个管线对象。对后处理这种"全套参数一帧变一次"的场景，这个代价是可以接受的；对一个要频繁改状态的渲染器，它是不能接受的。

第二笔：void *data 这个裸指针把类型检查推给了调用方。 看 pipeline_subobject 的定义（include/reshade_api_pipeline.hpp 第 1048 行附近）：

struct pipeline_subobject
{
    pipeline_subobject_type type = pipeline_subobject_type::unknown;
    uint32_t count = 0;
    void *data = nullptr;
};

type 与 data 之间靠约定对齐：type 是 blend_state，data 就必须指向一个 blend_desc；指错了，编译器不会报错。这是 C++ 里为"无虚函数的变体"付的常规代价——换来的是创建接口只有一个（无论后端怎么变，签名不变）。

把这两笔代价合起来看，就能回答一个常见疑问："为什么 ReShade 的效果能在运行期调参数，却调不了混合模式？"——因为参数是 uniform（数据，可以每帧填），混合模式是管线状态（结构，折进对象之后就固定了）。这两件事在抽象层的设计里就分开了，不是实现偷懒。

七、抽象也有套娃，也有漏项

7.1 六条路径，不是一个整数

先来看看本章的第一个发现——上面这张图：抽象层要处理的路径数，比 device_api 枚举的成员数多。

device_api 是六个成员，但 source/ 目录里还躺着这些：

• d3d11/d3d11on12.cpp 与 d3d11on12_device.hpp —— D3D11 跑在 D3D12 之上（游戏为了用 D3D12 的特性又懒得重写 D3D11 代码时会这么干）；
• d3d9/d3d9on12.cpp 与 d3d9on12_device.hpp —— 同理，D3D9 跑在 D3D12 上；
• d3d12/d3d12_device_downlevel.cpp 与 d3d12_command_queue_downlevel.{hpp,cpp} —— D3D12 的 downlevel 路径（D3D12On7，让 D3D12 能在老系统上跑）；
• dxgi/dxgi_d3d10.cpp —— D3D10 场景下 DXGI 工厂的代理。

所以真实的路径不是六条，而是六条主路 ＋ 至少四条"套娃"支路。 这不是设计花哨，而是注入器必须面对的现实：它要进的是别人的进程，别人用了什么组合它管不了。

为什么这件事在"抽象层"这个话题里很重要：套娃意味着同一份命令会经过两层翻译——游戏按 D3D11 写，被翻译成 D3D12，再翻回抽象层。抽象层在中间既不能假设"底层一定是 D3D12"，也不能假设"上层一定是 D3D11"。这几处代码就是这两个假设都不成立时留下的补丁。

7.2 事件的规模：100 与 23

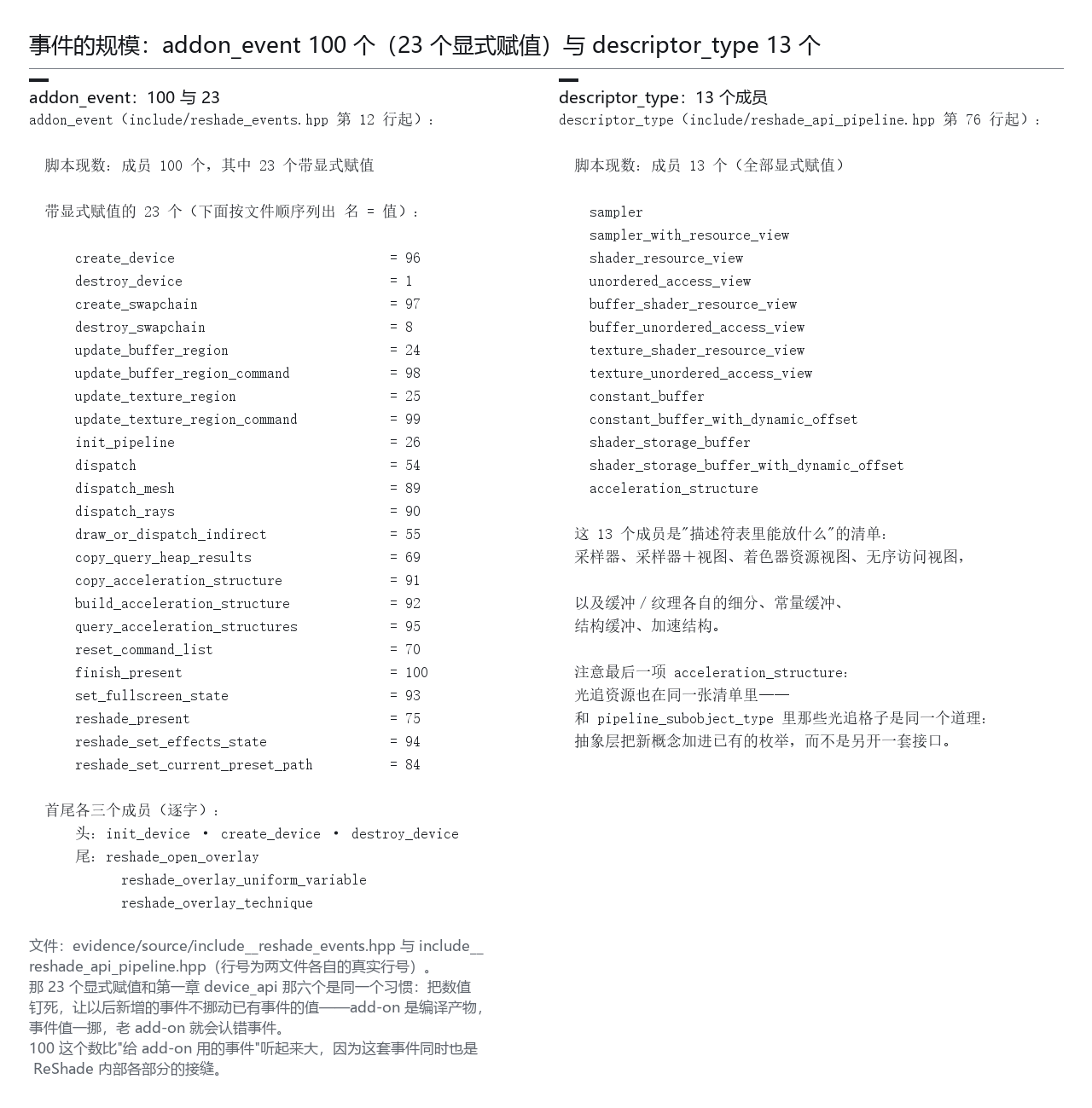

面板上并置着两处读数：addon_event 一共 100 个事件（其中 23 个带显式赋值），以及 descriptor_type 的 13 个成员。

先看那 23 个显式赋值。 这和第一章 device_api 那六个显式赋值是同一个习惯：把数值钉死，让以后新增的事件不会挪动已有事件的值。 对一套要给第三方编译的接口来说，这不是洁癖——add-on 是编译产物，事件值一挪，老 add-on 就会把事件认错。

再看 100 这个数。 它比"给 add-on 用的事件"听起来多，原因在于这套事件同时也是 ReShade 内部各部分的接缝：除了 reshade_present 这种明显给 add-on 的，还有大量 init_*／create_*／destroy_*／bind_* 的细粒度事件。粒度细是为了让 add-on 能在足够早的时机插手——比如想在资源创建时改描述，就必须有 create_resource 这类"创建之前"的事件（而不是等 init_resource）。

7.3 另一张驱动栈分层图

这是外面找的真图（Wikimedia Commons，CC BY-SA 4.0，1280×720）：Linux 上的 AMD 图形栈。这张图的文字节点多达 96 个，是本篇所有外部素材里信息量最大的一张——从内核里的 ioctl／evdev／设备节点，到 OpenGL 4.5／OpenCL 1.2 这些上层接口，都在图上（本机用 SVG 源码逐节点核过，全为英文）。

它和第三章那张 Mesa 图是一对：那张讲"着色器在这一栈里被翻译了几道"，这张讲"这一栈本身有几层、每层的接口是什么"。两张合起来说明一件事：所谓"图形 API"，从来不是一层，而是一串；ReShade 的抽象层插在最上面那一道缝里，它下面的整串东西它都不管。

7.4 没被抽象住的东西：一类"漏"和一类"没打算抽"

OK，最后一节按第 0.4 节第 2 条的约定，把"抽象住了"和"翻译了"之外剩下的第三类——压根没抽——清一清。

第一处：描述符堆的归属（属于"翻译了"但翻了不够）。 这是本机唯一能拿到的官方口径，来自官方论坛一条 2026 年的问答（crosire 本人的回答）：在 D3D12 上，CBV/SRV/UAV 与 Sampler 分属两个不同的描述符堆，而游戏自己的表与 ReShade 分配的表来自不同堆，绑定时必须同源——所以 ReShade 在 command_list::bind_descriptor_tables 内部自动切换堆。

这是"抽象层替调用方吃掉一层差异"最干净的一个例子：add-on 只管传表，堆的切换被藏在了绑定动作里。但同时它也说明抽象层不可能完全藏住：堆是有限的资源，切换有成本，当 add-on 自己要创建描述符表时，这个成本就会重新浮出来。

第二处：多队列语义（属于"没打算抽"）。 D3D12 与 Vulkan 都支持一个设备上有多条队列（图形队列、计算队列、拷贝队列），抽象里有 command_queue 这个类型，但没有"队列优先级""队列族""队列之间的同步"这一整套语义。按第一章那条前提，这不奇怪——add-on 的典型用法不需要它。但如果你想让 add-on 自己在计算队列上跑点什么，就会碰到这一片空白。

第三处：present 的九处入口（属于"翻译了"）。 第四章已经讲过：对 add-on 是一个事件，对后端是九处挂钩。

把这三处摆在一起，就得到了本章的结论：问"这套抽象全不全"，先得说清问的是哪一层。 对 add-on 而言它相当完整；对后端实现者而言它只是把差异分了工；对"想用它当通用图形 API"的人而言它从来不是为这个设计的。

7.5 这套抽象层是什么时候出现的：5.0 的沿革

依然是惯例，这一节补一个"时间坐标"，因为本篇讲的所有结构都不是一开始就有的。

本篇引用最多的那两句官方原话，出处其实是 5.0 的发布帖。原文第一段（逐字）：

ReShade 5.0 is a major rewrite of the underlying architecture (again, yay), for improved performance, easier maintenance and future feature additions and most importantly, an all new, extremely powerful add-on API.

紧接着那段（逐字）——它和 REFERENCE.md 第 4 行是同一句话：

The add-on API makes it possible to modify/extend both ReShade and the games it is loaded into. It abstracts away differences between the various graphics API ReShade supports (Direct3D 9/10/11/12, OpenGL and Vulkan), to make it possible to write add-ons that work across a wide range of applications, regardless of the graphics API they use.

所以 REFERENCE.md 里那句"抽象层"的定义，最先出现在 5.0 的发布说明里。 而 5.0 变更日志里那一条则把"沿革"说死了（逐字）：

Reworked internals and effect rendering to use an API abstraction layer rather than separate implementations for D3D9/10/11/12/OpenGL/Vulkan — This makes future feature additions much easier to implement

"rather than separate implementations"——在 5.0 之前，是每个 API 一套独立实现。 这句话回答了一个自然的疑问："为什么不一开始就这么做？"——因为为六个 API 各写一套，在当时是更省事的做法；只有当"以后还要往里加特性"这件事变得频繁，抽象层的收益才压过它的成本。

这条沿革也解释了本篇第三章那处读数的意义：四份状态块之所以还在、还被写成四个文件，是因为它们是 5.0 之前那套独立实现的遗留物——抽象层做的是把"接口"统一掉，而不是把"实现"合并掉。真要把四份状态块合成一份，需要 D3D9 的设备查询和 OpenGL 的 gl.Get* 有一个共同的模型，而这个共性并不存在。

附带说一处边界：同样是这一篇发布说明，还交代了 add-on 与两种构建的关系——签名版"add-on 支持大部分被关掉"，另外单独有一个不参与反作弊白名单的完整 add-on 版。这是第六篇的题域，本篇只在"抽象层是谁在用"这个意义上提一句。

八、代价与收益

8.1 两侧清单

第八章的任务，是把前面七章讲过的东西收成一张两栏对照表。左边一栏是抽象层真正处理掉的差异——对象模型、资源与视图的形态、全局状态、呈现入口、格式、管线状态、描述符堆；右边一栏是它没有处理的——队列族与多队列语义、驱动内部的实现细节、真实的性能特征，以及还在继续长出来的套娃路径。

好了，这张图就是本篇的账本。左边每条都能在正文里找到一处读数或一段官方原文作依据，右边每条则对应一次"没抽住"的指认。下面把两边的做法与出处逐条摆开。

8.2 四条能复核的收益

收益不写"更优雅"这种没法验的话，只写能复核的：

1. 一处接口面，覆盖六种 API 与至少四条套娃支路。 依据：device_api 六个成员 ＋ source/ 下四个套娃文件；
2. 第三方不需要读六个后端就能写 add-on。 依据：include/ 只有 8 个头文件，其中真正要读的是 4 个（reshade.hpp／reshade_api*.hpp／reshade_events.hpp）；总行数在第四章那批读数里（reshade_events.hpp 最大，1,966 行）；
3. 差异不会"消失"，只会下沉，而且下沉到哪是可定位的。 依据：六个 *_impl_type_convert.cpp 与四份状态块，位置全部可在面板上查到；
4. 接口的稳定性是被主动维护的。 依据：device_api 六处显式赋值 ＋ addon_event 23 处显式赋值。

8.3 代价

三条，也都是能指到具体位置的：

1. 被翻译侧要造出自己本来没有的概念。 依据：pipeline_layout 与 descriptor_table 在 D3D9/10/11 与 OpenGL 上并不存在，但必须提供（6.3）；
2. 蓝本侧的啰嗦会传染给所有人。 34 个管线格子、100 个事件——哪怕你只想在 present 时改个颜色，接口面也摊在那里；
3. 同一行代码，六个后端六种开销。 依据：状态块的 83 与 244、gl.Get* 的 52 次查询——"统一接口"从来不等于"统一成本"。

本篇与第八、九、十篇的分工也要说一句：本篇讲的是"抽象层怎么把差异收起来"，第八篇讲的是"效果能不能用"、第九、十篇讲的是"跑起来要付多少"——三件事的判据完全不同，所以分三处讲。

8.4 和别的"跨 API 抽象"比一比

下面进入横向对照。"跨 API 抽象"不是 ReShade 独有的问题。这一节拿四个同类项目做横向对照——但先说清差异：这四个都掌控整条渲染管线，ReShade 寄生在别人的进程里。 这个差别决定了它们要处理的问题只有一部分重叠。

它们和 ReShade 有三处共同的问题，和三处只有 ReShade 才有的问题。

共同的三个：① 都要选一个坐标系统一六个 API（它们也大多以 D3D12/Vulkan 为蓝本）；② 都要处理"隐式状态机怎么翻译成显式状态"；③ 都要维护一份格式映射表。

只有 ReShade 才有的三个：

1. 它不能要求应用改一行代码。 上面四个项目里，应用是在它们的接口上写的，所以它们可以规定"你必须用我的命令列表抽象"。ReShade 面对的是已经编译好、按原生 API 写死的程序——它只能去观察与拦截，不能要求对方配合。
2. 它必须接住别人怎么写，而不是规定别人怎么写。 第四、七章那九处 present 入口、四个套娃文件，全部是这个约束的产物。上面四个项目里没有一个需要为"宿主程序可能用 D3D11On12 跑 D3D11"准备分支。
3. 它的抽象层必须承认自己会漏。 因为它无法控制宿主的用法，所以像"多队列语义"这类东西，它只能不抽（7.4）；而上面四个项目可以干脆不提供这个能力，从而不需要承认漏洞。

这一节想说的结论是：同样叫"跨 API 抽象"，寄生式的比掌控式的难。 前者要在一个它控制不了的环境里维持一致性，后者只需要在自己的世界里自洽。所以拿 bgfx 之类项目的优雅程度去衡量 ReShade 的抽象层，比错了对象——它们处理的是同一类问题的子集，而 ReShade 多出来的那部分恰恰是最乱的。

九、三条结论与路线图

9.1 本篇三条结论

1. "统一"的意思是"选一个坐标系"，不是"抹平差异"。 官方文档的措辞是 modeled after the Direct3D 12 and Vulkan APIs——蓝本选定之后，另外四个后端是被翻译的一方。差异没有被消灭，而是被约定收走，收走的位置可以在代码里逐一定位（六个转换器、四份状态块、九处入口）。
2. 最硬的差异落在"状态归谁管"上，而且有可以逐字数出来的痕迹。 四个后端有状态块（83／77／174／244 行），D3D12 与 Vulkan 没有这个文件；行数的排序就是"隐式程度"的排序。同一行 add-on 代码两边都跑得通，但后端实现差三倍代码量——这就是"抽象住了"与"翻译了"的分野。
3. "抽象全不全"取决于问的是哪一层。 对 add-on：相当完整（描述符堆的切换都被藏进了绑定动作）；对想当通用图形 API 的人：它从来不是为这个设计的（按 REFERENCE.md:4 的目的从句，它只为"add-on 能跨应用工作"服务）。

9.2 从这一篇往后怎么走

好了，本篇把"抽象层"这一层拆完了。接下来按"从接口到实测"的顺序走完剩下六篇：

• 接口层（第六篇）：想在运行时插手更深的事——add-on 的事件模型、跨 API 的资源交换、两种官方构建的分野；
• 约束层（第七篇）：深度为什么时有时无。这一篇会用到本篇第五章那处 INTZ 的伏笔；
• 生态与实测层（第八、九、十篇）：效果能不能用、能不能转，以及真跑一遍的账；
• 收束篇（第十一篇）：把十一篇的账并到一处。

9.3 三类读者的最短路径

• 只想知道"能不能用、会不会出事"：本篇第零章与第九章，加第八篇的许可地图；
• 想搞清楚它怎么实现：第一、二章立坐标系，第三章看最硬的差异，第四到七章按"从入口到落地"的顺序读；
• 现在就在写 add-on：第二章（对象形态）＋ 第七章（哪里会卡）是必读；第六篇接着讲事件怎么用。

9.4 本篇与后面六篇的接口

最后交代一下这一篇给后续留了什么，免得读第六篇时觉得"前面讲过了怎么又讲"：

• 本篇讲接口面，第六篇讲怎么用：本篇只说清 device／command_list／句柄长什么样，至于"怎么注册回调、在哪个事件里拿到它们"是第六篇的题域；
• 本篇讲抽象，第七篇讲约束：本篇第五章点到 D3D9 的 INTZ 就收住了，深度为什么时有时无是第七篇的题域；
• 本篇讲结构，第九、十篇讲开销：本篇给出了"同一行代码六种成本"的结构性原因，具体多少毫秒要等自跑那两篇。

一句话：本篇把"差异去哪了"回答完，从第六篇开始讲"拿这套接口能做什么"。

资源清单

官方一手来源

• ReShade 官网（版本、签名指纹、分发政策原文）
• ReShade API 文档（add-on 接口与抽象层说明）
• ReShade API 参考（Doxygen：事件全量列表，含每个事件在各原生 API 的触发点）
• ReShade 代码仓库（许可、源码文件清单）
• 仓库内 REFERENCE.md（本篇多处逐字引文的出处）
• add-on 示例目录（官方 examples）
• ReShade 发布说明（历代版本变更）
• D3D_FEATURE_LEVEL 枚举（Microsoft Learn：0xa000／0xb000／0xc000 与 9_x 那三个取值的出处，第一章那处辨析即据此）
• source/runtime_manager.cpp（present_effect_runtime 的定义处——九处 present 入口的收敛点）

官方论坛（含 crosire 本人的答复）

• 5.0 发布说明（统一抽象层取代各 API 独立实现）
• 描述符表与堆归属的问答（§7.4 那处官方口径）
• add-on 讨论版块
• 6.5 发布说明（create_device 事件用于 API 版本升级）

横向参照（目标与 ReShade 不同，仅作对照）

• bgfx ｜ Diligent Engine ｜ wgpu ｜ The Forge（均为"掌控整条管线"的框架，非注入器）

图片素材（Wikimedia Commons，逐张核过许可与图内文字语言）

• File:D3D Abstract Layer (en).png（CC BY 2.5，380×286）
• File:The OpenGL - DirectX graphics pipeline.png（CC BY-SA 3.0，735×993）
• File:Mesa layers of crap 2014.svg（CC0，960×540）
• File:D3D11 Pipeline.svg（CC BY-SA 3.0，760×1861）
• File:Linux AMD graphics stack.svg（CC BY-SA 4.0，1280×720）

下篇预告

下一篇是《Add-on API：事件模型、跨 API 资源交换与两种构建的分野》。本篇只讲到"抽象出来的对象长什么样"这一层，下一篇要往下追三件事：那 100 个事件是怎么注册与分发的；add-on 拿到的资源句柄在跨 API 时怎么换手；以及官方那两种构建为什么在 add-on 上分了岔。

落款

本文由@溯光 出品，转载请注明出处。本文同步发布于公众号「溯光的图形笔记」与个人博客 yyy3d.online。

这一篇是系列里最"结构"的一篇，把差异的去向画完就收；希望能对大家有所帮助——尤其是那句"统一的意思是选一个坐标系，不是抹平差异"，后面讲 add-on 与深度时都会回到这同一个判断上来。
