系列文章前言

系列定位

本系列逐层拆解实时渲染管线（Real-Time Rendering Pipeline）的关键环节，面向有一定图形学基础、想真正读懂引擎实现细节的开发者。写作初衷很直接：国内缺少一套既能讲清原理、又能落到代码与数据的渲染管线长文，而散落的英文教程与会议 PPT 门槛偏高。把零散笔记整理成体系，既是给读者一条捷径，也是对我自己知识结构的一次清算。

系列文章写作风格说明

• 篇幅规划：每篇约 8,000 字，每个技术章节约 900 字。
• 写作顺序：按真实管线的执行顺序推进——几何处理 → 光栅化 → 着色 → 后处理。
• 全部结论尽量绑定数据；凡引用他人成果，均给出可点击出处。

全系列知识体系

全系列内容总览

1. 【实时渲染管线探析】（一） 延迟渲染：从原理到实现的性能权衡
2. 【实时渲染管线探析】（二） 阴影贴图：从 PCF 到 VSM 的演进
3. 【实时渲染管线探析】（三） 后处理链：Bloom、色调映射与抗锯齿
4. 【实时渲染管线探析】（四） PBR 与 IBL：从渲染方程到工业实践
5. 【实时渲染管线探析】（五） 可见性与剔除：从视锥到 GPU-Driven

背景铺垫

实时渲染（Real-Time Rendering）中，光照计算（Lighting）几乎总是性能开销的头号来源。当场景里的动态光源从十几盏涨到上百盏，传统的前向渲染（Forward Rendering）会迅速撞上性能墙——而这，正是延迟渲染（Deferred Shading）要解决的问题。

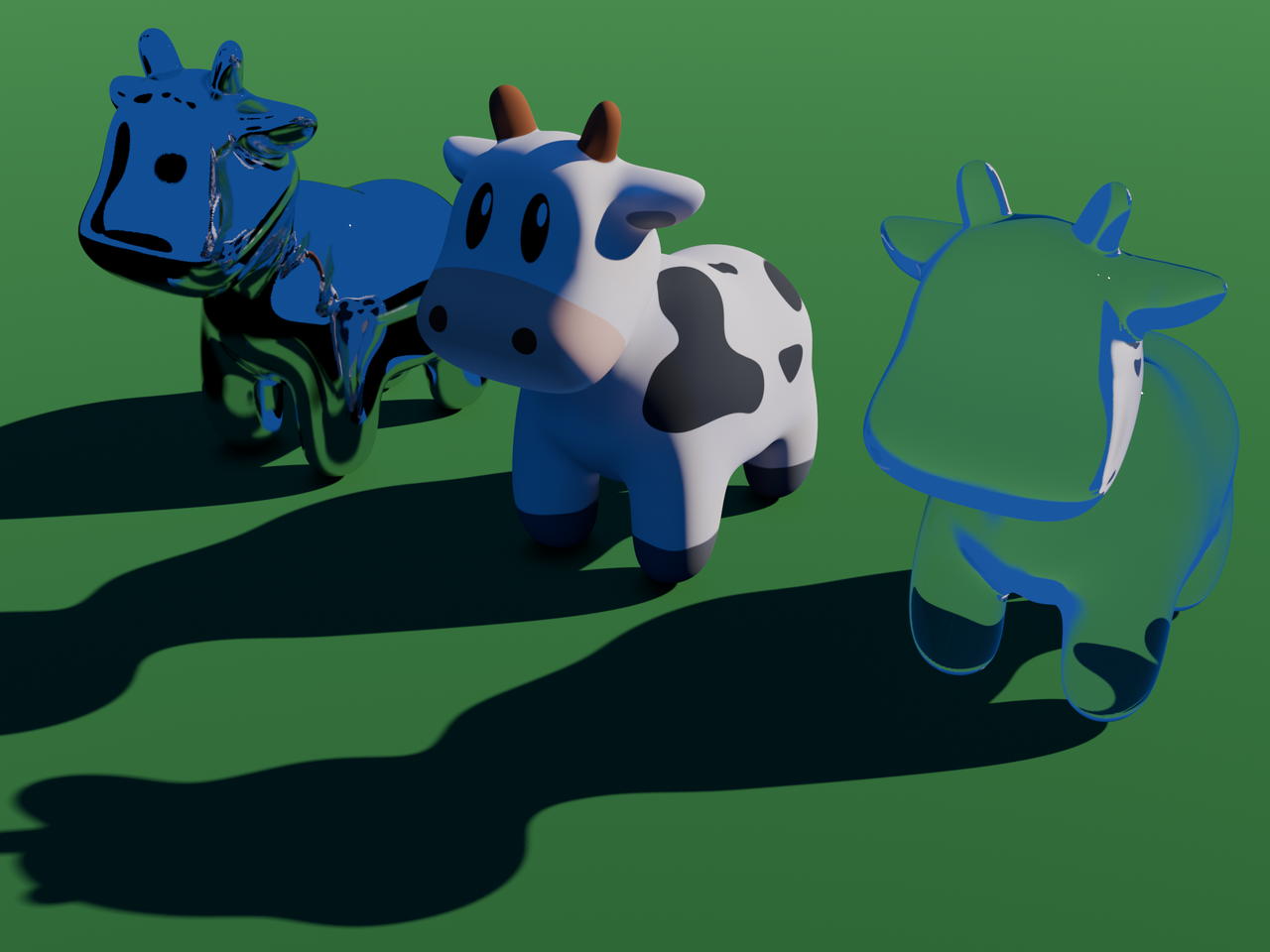

先给出"效果"这一层的直观印象——本系列讨论的所有管线优化，最终都是为了让这类画面在可控的性能预算内稳定跑起来。离开效果谈管线，容易陷入参数堆砌；而只看效果不问管线，又会在美术需求变更时无从下手。

本文的范围边界需要先说清楚：只讨论不透明几何的延迟着色主链路，不涉及移动端 Tile-Based GPU 的片上内存细节，也不展开光线追踪与全局光照（那是另一个系列的话题）。参数取值范围会随结论一并给出，不做无依据的推荐。

术语层面先做一次对齐，后文统一使用简称，避免中英混用造成歧义：

预判一个常见疑问：既然延迟渲染听起来处处占优，为什么不是所有引擎都改用它？答案在第六、七章——它有"三座大山"，且优势只在特定规模区间成立。带着这个问题读下去，会比带着"新技术必胜"的预设更有收获。

为了便于随时对照，这里先给出一张总表——后文各章会逐项展开其中的每一行：

有了这张表作为索引，后面遇到任何一项差异，都可以回到这里确认它在整体结构中的位置。技术文章常见的困境是"细节记住了、结构没建立"，这张表就是用来解决这个问题的。

OK，言归正传，下面我们开始正文。

一、前向渲染的复杂度瓶颈

1.1 执行模型

好了，我们先从执行模型说起。前向渲染的模型可以一句话概括：逐物体、逐光源（per-object, per-light）。对场景中每个物体，都要把它受到影响的每一盏光源完整算一遍。

这套模型的代价随"物体数 × 光源数"增长。说白了，一盏光源哪怕只照到屏幕上一个像素，也会参与该物体的整个着色计算——大量算力被浪费在几乎不可见的贡献上。

图 逐盏布光的动态演示：主光→辅光→轮廓光逐盏点亮，直观对应"逐光源"思想 @ Wikimedia Commons · GDallimore（Public domain，H.264 MP4 全浏览器兼容）

这种双层循环带来的浪费，最直观的体现是重复着色（Overdraw）：同一屏幕像素被多层几何反复覆盖，每次覆盖都要完整跑一遍片元着色器，而只有最后一遍的结果留在屏幕上。

在深度复杂度高的场景（森林、城市街道）里，Overdraw 系数常达到 2–3 倍——这意味着前向渲染有近半的片元着色被白白丢弃。延迟渲染天然规避了这个问题：几何阶段不跑光照，光照阶段每像素只跑一次。

不同场景的浪费率差异很大，下面这组估算值可以帮你判断自己项目的处境：

可以看到，场景越复杂，前向渲染浪费得越多——这恰好也是延迟渲染收益最大的场合。反过来说，如果你的场景以平坦地面、天空盒为主，前向渲染的浪费率接近零，此时上延迟渲染就是纯粹的额外开销。

1.2 三大具体痛点

前向渲染的瓶颈不止"次数多"这一条，实际工程中它表现为三种具体形态：

1. 重复着色：同一屏幕像素被多层几何反复覆盖，片元着色器（Fragment Shader）跑了多遍，只有最后一遍留在屏幕上。
2. 光源浪费：光源的影响范围与会话几何不一致时，被照不到的物体也要参与循环。
3. 状态切换：为每个光源单独设置 uniform 或常量缓冲，CPU 侧提交开销随光源数线性上升。

官方管线文档把这套流程拆成顶点着色 → 光栅化 → 像素着色 → 输出合并四个阶段，前向渲染把光照全部压在"像素着色"这一步里：https://learn.microsoft.com/en-us/windows/win32/direct3d11/overviews-direct3d-11-graphics-pipeline

1.3 复杂度对比

下面我们开始把上面的直觉写成公式。前向渲染的片元着色次数可以写成：

$$ \text{ShadingCount}_{forward} = \sum_{o \in Objects} \sum_{l \in Lights(o)} \text{Fragments}(o) $$

其中： - $Objects$ 是场景中的物体集合。 - $Lights(o)$ 是影响物体 o 的光源集合。 - $\text{Fragments}(o)$ 是物体 o 覆盖的屏幕片元数。

延迟渲染把公式换成：

$$ \text{ShadingCount}_{deferred} = \sum_{p \in Pixels} |Lights(p)| $$

其中： - $Pixels$ 是屏幕像素集合（每个像素只着色一次）。 - $|Lights(p)|$ 是影响该像素的光源数。

关键差异：前向的求和项里带着"物体数"，延迟把它彻底消掉了——这就是后者的结构性优势。复杂度对比可参考 ogldev 延迟着色系列第一篇对 G-Buffer 与 MRT 的推导：https://ogldev.org/www/tutorial35/tutorial35.html

值得展开的是这个"消掉"到底意味着什么。前向渲染的代价随场景复杂度双向增长：物体变多要涨，光源变多也要涨；而延迟渲染的代价与物体数完全无关，只随屏幕分辨率与光源数变化。这个性质带来一个很实际的工程好处——性能可预测性。做前向渲染时，美术往场景里加一批道具就可能让某个区域掉帧，且难以提前预估；做延迟渲染时，只要分辨率和光源数不变，开销基本恒定，优化目标非常明确。

反过来说，这个性质也正是延迟渲染的局限所在：它对"屏幕像素"敏感，因此分辨率提升的代价是平方级放大的（详见第六章带宽部分）；而在这一点上，前向渲染反而更有弹性。

1.4 什么时候它其实够用

必须承认，前向渲染并非"过时技术"。当光源数少（<10）、场景深度复杂度低、或需要大量透明与多样材质时，前向渲染的实现简单性与灵活性反而是优势。这也是后来的 Forward+ 方案能在工业界站稳脚跟的原因——它保留了前向的材质灵活性，只把"光源列表"这一步做得更聪明。

换句话说，选型的正确问法不是"哪个更先进"，而是"我的约束落在哪个区间"。这个问题会在第八章给出完整的判断顺序。

好了，我们正式开始 G-Buffer 部分的讲解。

二、G-Buffer：延迟渲染的数据中枢

2.1 核心思路

延迟渲染（Deferred Shading）的思路，是把"几何"和"光照"彻底拆成两个阶段：

1. 几何阶段（Geometry Pass）：只做光栅化，把每个像素的材质信息写入一组渲染目标，这组目标合称 G-Buffer（Geometry Buffer）。
2. 光照阶段（Lighting Pass）：以屏幕空间的全屏四边形为画布，逐像素读取 G-Buffer，再做光照积分。

这样一来，光照计算量只与"屏幕像素数 × 光源数"相关，与场景物体数彻底解耦。

理论讲完，先看一张真实的可视化素材——延迟着色被拆成各阶段之后，实际呈现是什么样子：

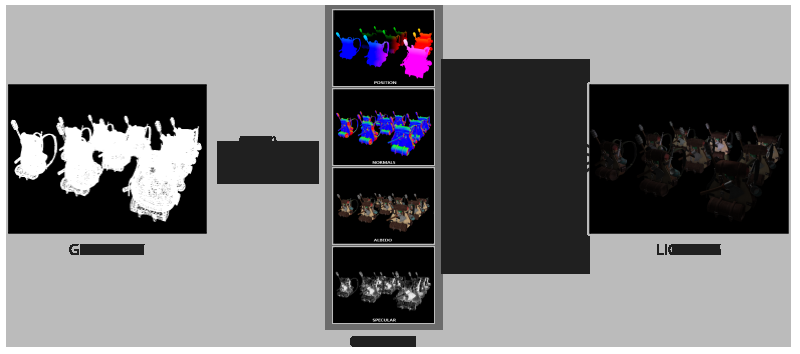

延迟着色的整体流程，一张图就能交代清楚：

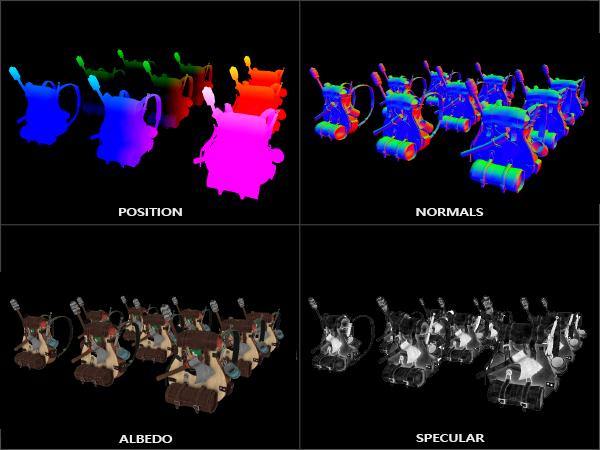

G-Buffer 里到底存了什么，可以直接看这张多通道可视化：

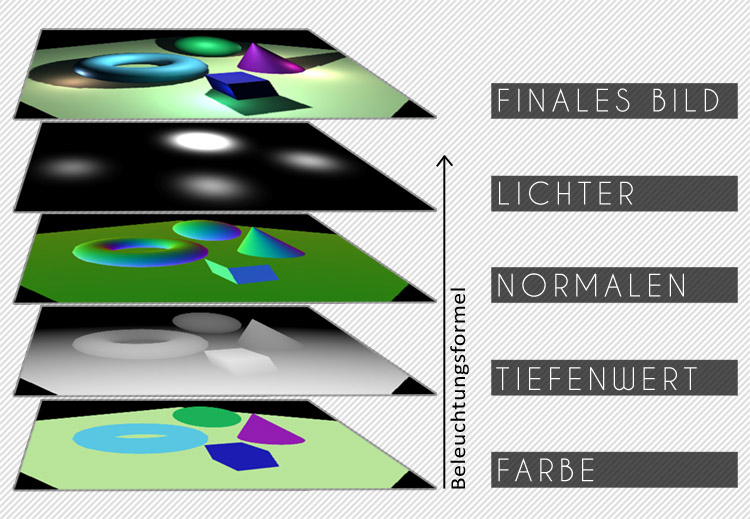

这张图把延迟着色的各个阶段并列展示了出来——从几何阶段的原始输出，到 G-Buffer 的各个通道，再到光照合成后的结果。对照它来读后面的通道布局章节，会比只看示意图直观得多。

这个思路并非新近发明，GPU Gems 3 第 19 章就记录过 Tabula Rasa 项目的完整实践：https://developer.nvidia.com/gpugems/gpugems3/part-iii-rendering/chapter-19-deferred-shading-tabula-rasa

2.2 通道布局设计

OK，言归正传，先看通道该怎么分配。G-Buffer 的通道分配是第一个要拍板的决策，它直接决定了显存占用与带宽（Bandwidth）成本。

一个常见的紧凑布局（约 20 字节/像素）：

这套"多渲染目标（Multiple Render Targets, MRT）"的写法，是把几何数据一次写完的关键。LearnOpenGL 的延迟渲染章节给出了完整的 OpenGL 实现，可作为对照：https://learnopengl.com/Advanced-Lighting/Deferred-Shading

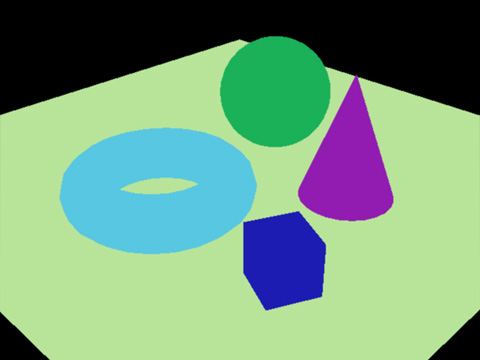

真实项目里，几何阶段单独输出的 Color Pass 是这个样子：

注意它与最终画面之间的差别——Color Pass 里还没有任何光照信息，只有材质本身的颜色。光照是在后续的光照阶段才叠加进去的，这正是"延迟"二字的由来。

布局的字节数直接决定带宽成本，几种常见布局的对比：

从 8 B/px 到 32 B/px 差了 4 倍——在 4K 分辨率下，这个差异会被放大到每帧数百 MB 的显存流量。

通道数量的抉择本质是一次权衡：

通道布局的具体排布是这样的：

单看颜色通道，就是一张“没有光照”的画面：

法线通道里存的究竟是什么数据，可以看一张法线贴图——法线被编码成颜色：

这里没有普适最优解：桌面端通常倾向"通道多、信息全"，移动端则必须优先压缩通道数。同一款游戏在两端采用不同的 G-Buffer 布局，是相当常见的工程实践。

2.3 精度分配：为什么法线必须高精度

通道布局里最容易踩的坑，是精度分配。不同数据的精度需求差异极大：

• 世界空间法线（World Normal）：必须用 16 位或 32 位浮点。8 位量化会带来可见的法线台阶，光照高光直接出现色块。
• 基础色（baseColor）：8 位足够，人眼对漫反射色彩的量化不敏感。
• 粗糙度（roughness）：8 位一般够用，但与金属度共用通道时要注意取值范围划分。

法线的存储方案，则是精度与带宽之间最典型的权衡：

除了编码方式，法线还存在一个"存哪个空间"的选择，它直接影响光照阶段的实现复杂度：

本系列后续统一采用世界空间法线：它能在光照阶段直接使用，代价是精度要求更高、通道更难压缩。这同样是取舍，而非对错。

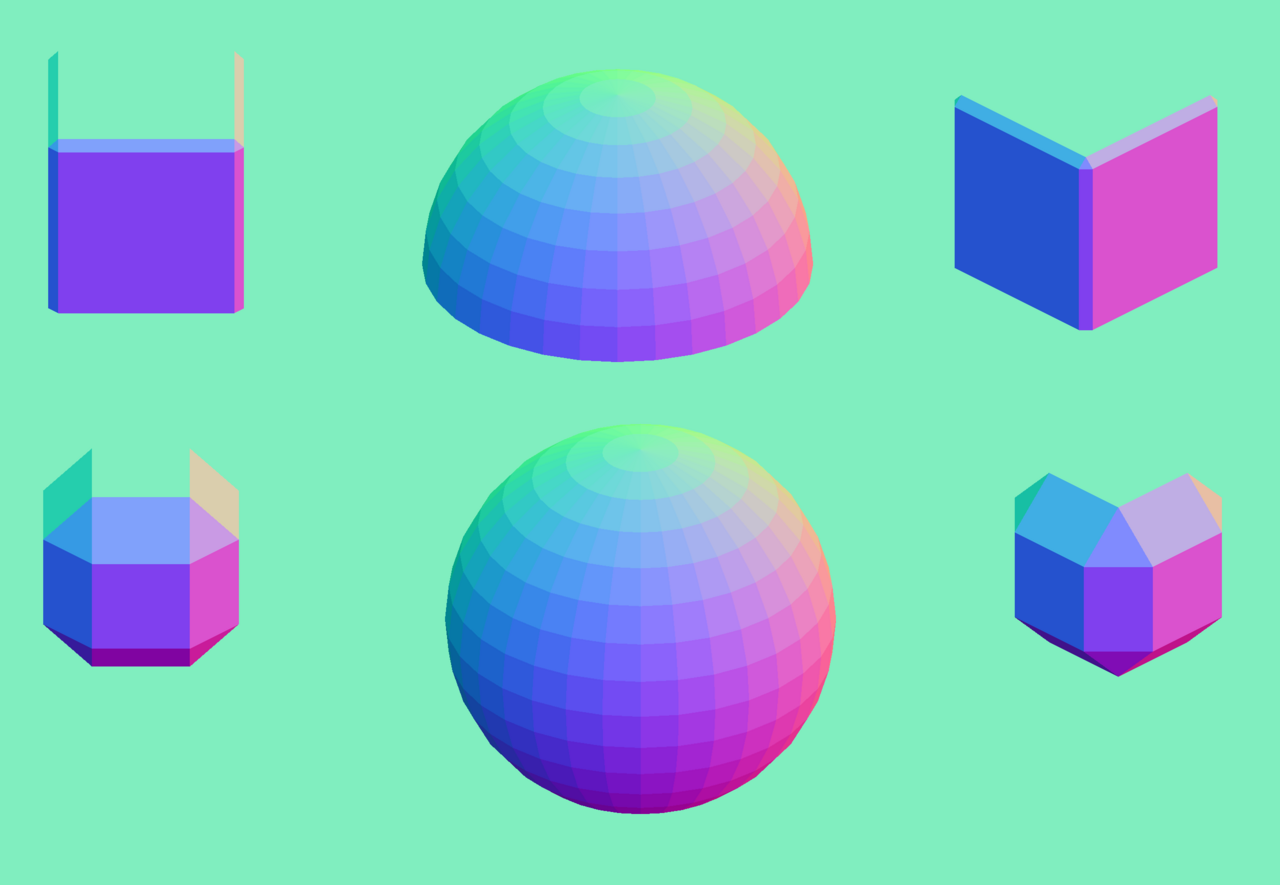

把法线数据直接可视化出来，是排查 G-Buffer 问题最常用的手段——不同朝向的几何体会映射为不同颜色，一眼就能看出法线是否正确：

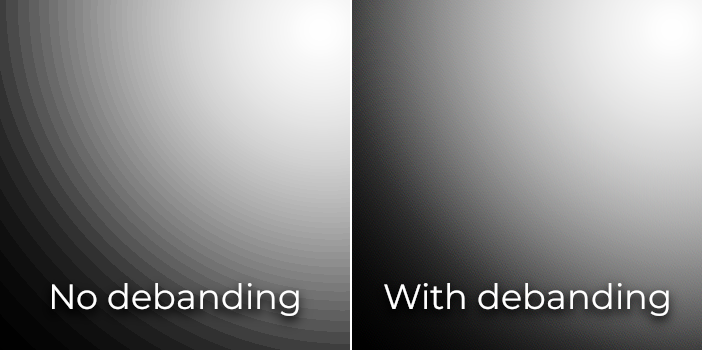

精度不足的后果，Godot 官方文档给了一张很直观的实例——位深不够时，渐变会被量化成可见的台阶：

顺带提醒一个容易被忽略的细节：法线写入前必须归一化。插值后的法线长度会偏离单位长度，直接写入会让光照阶段的 N·L 计算出现偏差。相关细节可参考透视校正插值的原理：https://www.scratchapixel.com/lessons/3d-basic-rendering/rasterization-practical-implementation/perspective-correct-interpolation-vertex-attributes.html

2.4 几何阶段：写入 G-Buffer

先看看几何阶段具体要做什么。几何阶段的像素着色器只负责"打包"材质信息，不做任何光照计算：

//-----------------------------------【G-Buffer 写入】---------------------------------------
// 描述：几何阶段的像素着色器，把材质信息打包进三张渲染目标
//------------------------------------------------------------------------------------------
struct GBufferOutput {
    float4 rt0 : SV_Target0;   // baseColor.rgb + AO
    float4 rt1 : SV_Target1;   // worldNormal.rgb + roughness
    float4 rt2 : SV_Target2;   // emissive + metallic
};

GBufferOutput GeometryPass(Varyings input) {
    GBufferOutput o;
    //【1】基础色与环境光遮蔽打包到 RT0
    o.rt0 = float4(SampleBaseColor(input), SampleAO(input));
    //【2】法线必须归一化后写入 RT1，否则光照阶段方向会失真
    o.rt1 = float4(normalize(input.worldNormal), SampleRoughness(input));
    //【3】自发光与金属度打包到 RT2
    o.rt2 = float4(SampleEmissive(input), SampleMetallic(input), 1.0);
    return o;
}

上面代码中，法线归一化是最容易被忽略的一步。

MRT 的绑定与 glDrawBuffers 调用顺序，ogldev 的教程讲得比官方文档更直观：https://ogldev.org/www/tutorial35/tutorial35.html

注意最后一步"显式声明绘制缓冲"：省略它会让附件静默失效，G-Buffer 全是空白却不报错——这是 MRT 最常见的调试陷阱。

三、光照阶段：从数据到画面

3.1 渲染方程

下面进入光照阶段。它真正求解的，是经典的渲染方程（Rendering Equation）：

$$ L_o(p, \omega_o) = \int_{\Omega} f_r(p, \omega_i, \omega_o) L_i(p, \omega_i) \cos\theta_i \, d\omega_i $$

其中： - $L_o$ 是 p 点沿出射方向 $\omega_o$ 的出射光亮度。 - $f_r$ 是双向反射分布函数（BRDF），描述入射到出射的反射比例。 - $L_i$ 是沿入射方向 $\omega_i$ 的入射光亮度。 - $\cos\theta_i$ 是入射方向与表面法线的夹角余弦。

工程实现里，这个积分通常被离散成对每盏光源的累加——也正因如此，光源数量才成为延迟渲染的主战场。

这里有个容易混淆的点值得强调：光照计算本身与前向渲染完全一致，变的只是"输入从哪来"——前向从顶点着色器插值得到，延迟则从 G-Buffer 采样得到。理解这一点，就不会把延迟渲染当成"另一套光照算法"。

3.2 逐像素累加

下面我们看这个积分在代码里怎么落地。光照阶段用全屏 Pass 遍历每个像素，读取 G-Buffer 后累加所有光源：

//-----------------------------------【延迟光照】---------------------------------------
// 描述：光照阶段逐像素读取 G-Buffer，累加所有光源的贡献
//------------------------------------------------------------------------------------------
float3 DeferredLighting(float2 uv) {
    //【1】从 G-Buffer 反解材质参数
    float4 rt0 = GBuffer0.Sample(sampler, uv);
    float4 rt1 = GBuffer1.Sample(sampler, uv);
    float3 albedo    = rt0.rgb;
    float3 N         = normalize(rt1.xyz);
    float  roughness = rt1.a;

    //【2】逐光源累加（迭代次数只由光源数决定，与物体数无关）
    float3 color = 0;
    for (uint i = 0; i < lightCount; ++i) {
        color += EvaluateBRDF(albedo, N, roughness, lights[i], uv);
    }
    return color;
}

上述代码实现了延迟渲染的核心收益：光照循环的迭代次数只由光源数决定，与屏幕上有多少物体无关。

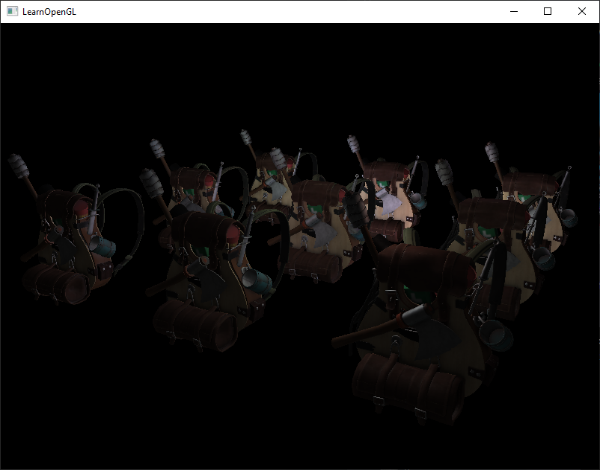

这段循环的产物，就是下面这张多光源场景的最终画面——每个像素把若干光源的贡献用加法混合累加，形成立体的局部光照：

逐光源累加的执行层次可以用一张图概括：

不同光源类型在延迟渲染里的适配方式并不相同——这直接决定了剔除策略能做多细：

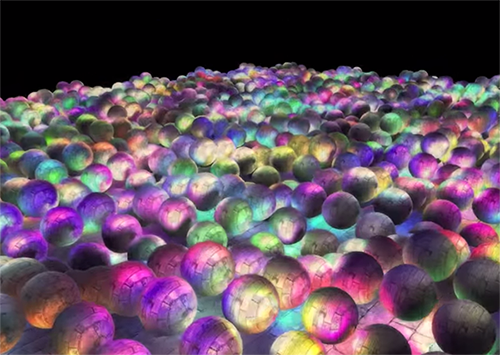

光照 Pass 逐像素累加的结果长这样：

平行光是个特例：它影响范围无限大，无法用包围体剔除，只能在光照阶段全屏处理。这也是"一个平行光 + 大量点光源"的组合在延迟渲染里特别常见的原因——前者负责整体基调，后者承担局部细节。

3.3 从 Blinn-Phong 到 PBR

OK，下面我们看真正在工业里跑的东西。真实的工业实现不会停在 Blinn-Phong。光照项 EvaluateBRDF 通常被替换为基于物理的 BRDF（Cook-Torrance）：

$$ f_r = \frac{F \cdot D \cdot G}{4 (\omega_o \cdot n)(\omega_i \cdot n)} $$

其中： - $F$ 是菲涅尔项（Fresnel），描述掠射角反射增强。 - $D$ 是法线分布函数（NDF），决定高光形状。 - $G$ 是几何遮蔽项（Geometry），处理微表面自遮挡。

三项的具体形式与取舍，LearnOpenGL 的 PBR 章节与 selfshadow 的 SIGGRAPH 着色课程是两套互补的资料：https://learnopengl.com/PBR/Theory 与 https://blog.selfshadow.com/publications/s2013-shading-course/

三项的分工可以这样理解：D 决定高光"长什么样"，G 决定微表面"遮掉多少"，F 决定掠射角"反多少"。工业实现里最常用的组合是 GGX 分布 + Smith 遮蔽 + Schlick 菲涅尔。

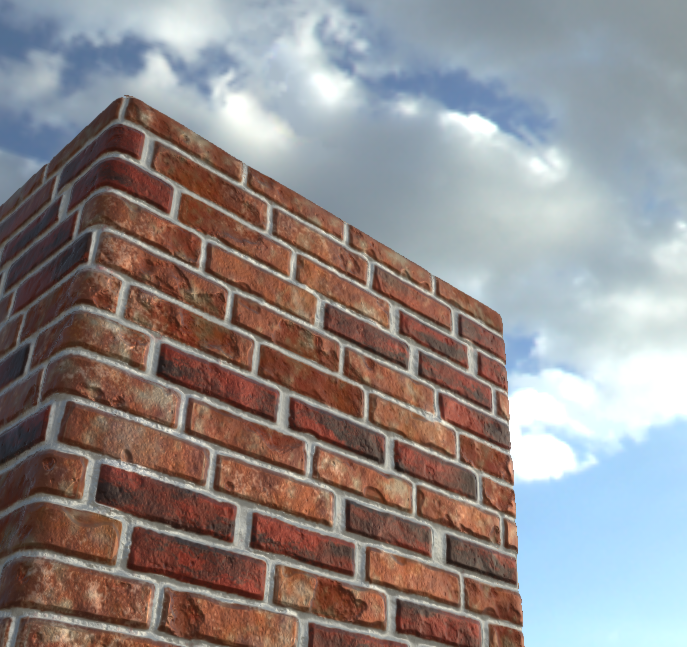

PBR 的实际效果是这样的——同一材质在环境光下呈现出的反射与粗糙度表现：

放大到微表面尺度，PBR 的价值更加明显——金属表面的划痕与磨损在掠射角下会被正确增强：

顺带给一个方向指引：面积光（Area Light）的实时近似目前在工业界取得良好效果，LTC（Linearly Transformed Cosines）是其中代表，项目页有完整论文与 WebGL 演示：https://eheitzresearch.wordpress.com/757-2/

实际项目里怎么选这三项的搭配？主流组合的对照如下：

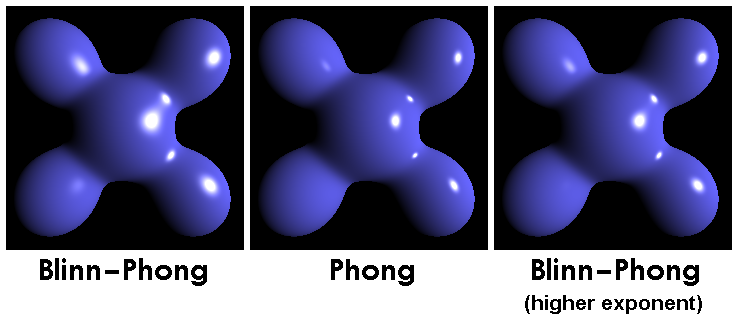

在跨到 PBR 之前，先把传统模型看准——Phong 与 Blinn-Phong 的高光形状差异是这样的：

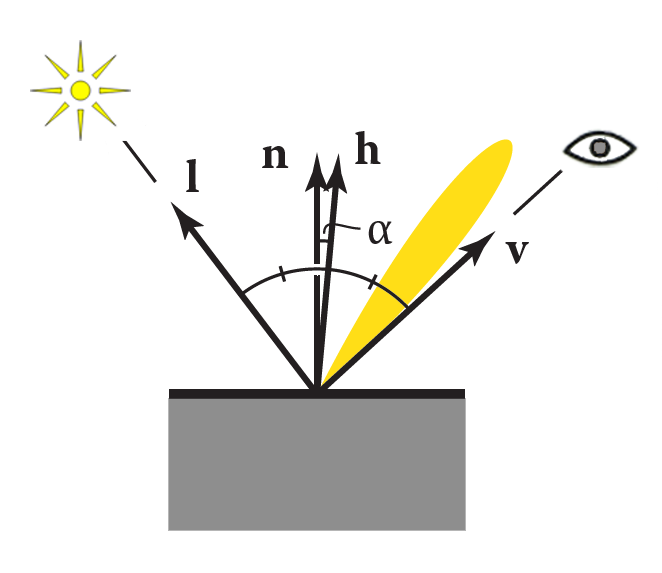

Blinn-Phong 单独渲染出来是这样：

一句实操建议：除非有明确的美术风格需求，直接用 GGX + Smith + Schlick 即可——它是被验证最多、公开资料最全、美术工具链支持最好的组合。HLSL 侧的算子写法可参照官方语言说明：https://learn.microsoft.com/en-us/windows/win32/direct3dhlsl/dx-graphics-hlsl

四、光源剔除与模板缓冲

4.1 为什么必须剔除

光照阶段的朴素实现是对每个像素遍历全部光源。但屏幕大部分区域只被少数光源照到，无差别遍历会浪费巨量算力。

剔除（Culling）的目标很明确：只对真正受影响的像素执行光照计算。主流做法有三类：

1. 光源体积（Light Volume）：把点光源当成球体渲染，只处理球体覆盖的像素。
2. 模板缓冲（Stencil Buffer）：用深度测试结果标记"真正在光体积内"的像素。
3. 分块列表（Tiled / Clustered）：把屏幕分块，预先算出每块的光源列表。

光源体积的大小不是拍脑袋定的，它由"衰减到可忽略"的阈值反推：

$$ r = \sqrt{\frac{I}{I_{\min}}} $$

其中： - $r$ 是光源包围球的半径。 - $I$ 是光源在单位距离上的强度。 - $I_{\min}$ 是可接受的最小照度阈值——低于它的区域直接不参与光照计算。

这个阈值取得越大，包围球越小、剔除越激进；但取得过大，远处会出现肉眼可见的光照"断层"。工程上一般从 1/256 的衰减比例起步调参。

三种策略的核心差异在于"筛选粒度"，各自由此带来不同的收益与成本：

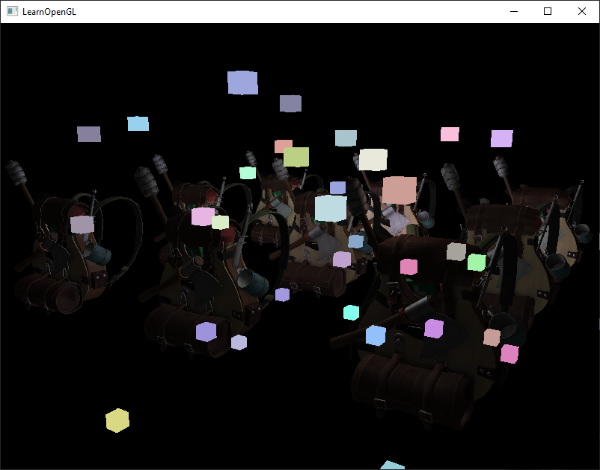

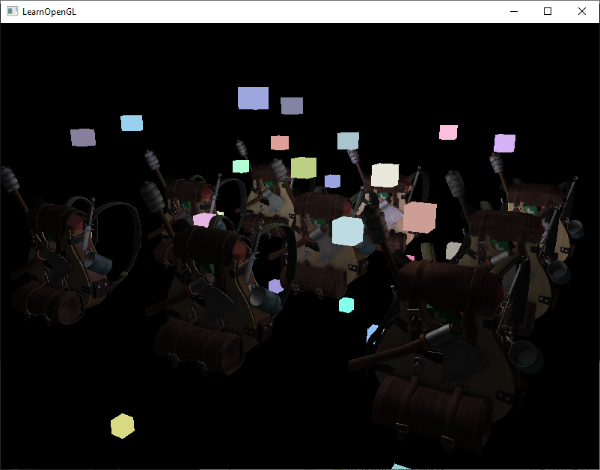

光源体积之所以有效，关键在深度测试。下面是同一场景的两张对比：左边开启深度测试，光体积被几何正确遮挡，只有受光照的可见表面执行计算；右边关掉 GL_DEPTH_TEST，所有光体积穿透模型、相互叠加，画面立刻混乱——这直观回答了"为什么必须做剔除"：

Tiled 与 Clustered 则进一步把"逐光源筛选"变成"预先分配光源列表"：

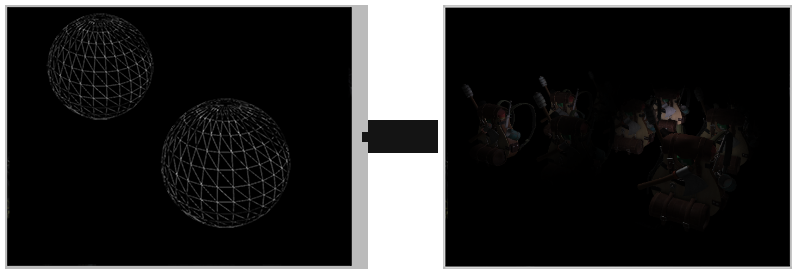

光源体积（light volume）本身也可以被可视化出来：

4.2 模板缓冲的妙用

好了，来聊聊模板缓冲这个更精细的做法。模板缓冲（Stencil Buffer）方案的巧妙之处，在于用一次"前后面深度测试差异"就完成了像素筛选。ogldev 的第三篇教程给出了完整实现，其核心是：对光源包围球，背面深度测试失败时自增、正面深度测试失败时自减，最终模板值大于零的像素，就是真正处在光体积内的像素。

完整实现在此：https://ogldev.org/www/tutorial37/tutorial37.html

四个步骤的执行顺序如下：

这套方案的代价是需要额外的模板 Pass，且在光源稀疏时收益有限——它最适合"光源密集、互相重叠"的场景。

两种剔除方式的成本对比：

而 Clustered 方案在实现上要多走几步，这四步也解释了它为什么更难调试：

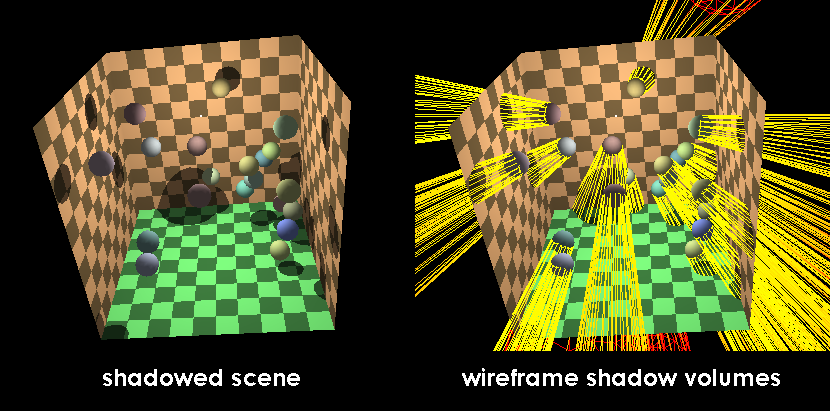

模板缓冲这套判定之所以成立，靠的是“阴影体”这个几何构造：

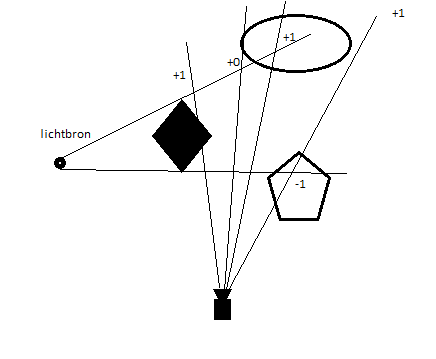

depth-fail 是它的关键变体，模板值的增减规则正是正文描述的那样：

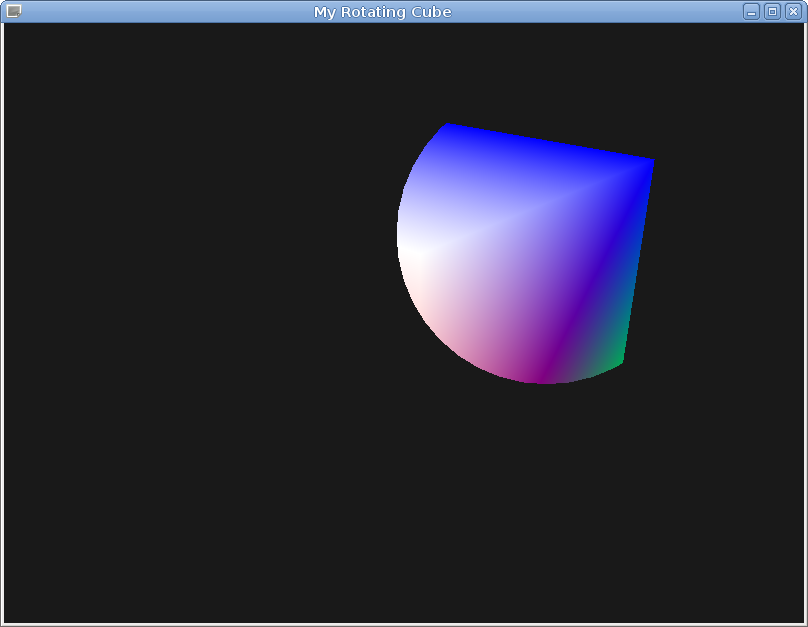

模板缓冲的典型用法，可以先用一个简单例子建立直觉：

4.3 光照阶段的两条路径

工程上前向与延迟的对照，可以看 ogldev 第二篇对光照 Pass 的拆解（含稠密光源场景的性能对比）：https://ogldev.org/www/tutorial36/tutorial36.html

而更彻底的解法是把剔除搬到 GPU——GPU-Driven Rendering Pipelines 的思路就是让 GPU 自主生成与剔除绘制指令，CPU 只做提交。这是本系列第五篇的主题，此处先埋个伏笔。

五、技术演进与方案对比

5.1 演进脉络

先来看看这条路是怎么一步步走过来的。把延迟渲染放回历史坐标里看，它的每一次转折都由"硬件约束"推动：

时间线（年份为"该方案被广泛采用/公开"的时间点，非首次提出时间）：

• 1970s–1980s：Catmull 等人提出深度缓冲（Z-Buffer）与可见性算法，为"先把几何存下来"奠定基础。[Catmull 1974]
• 2004：[Hargreaves & Harris 2004] 在 GPU Gems 中系统提出延迟着色，用于解决多光源开销。
• 2007：[Tabula Rasa 2007] 首次在商业项目中大规模落地，写入 GPU Gems 3 第 19 章。
• 2009：[S.T.A.L.K.E.R. 2009] 在东欧引擎中把延迟着色与太阳阴影结合，成为一时范式。
• 2012–2013：[Persson & Olsson 2013] 提出 Clustered Deferred and Forward Shading，把"分块"升级为"三维簇"。
• 2016：[Uncharted 4 2016] 在 SIGGRAPH 课程中公开其延迟光照与 TAA 方案，《神秘海域 4》成为质量标杆。
• 2018：实时光线追踪商用元年，行业开始讨论"延迟着色是否会被取代"。[NVIDIA 2018]

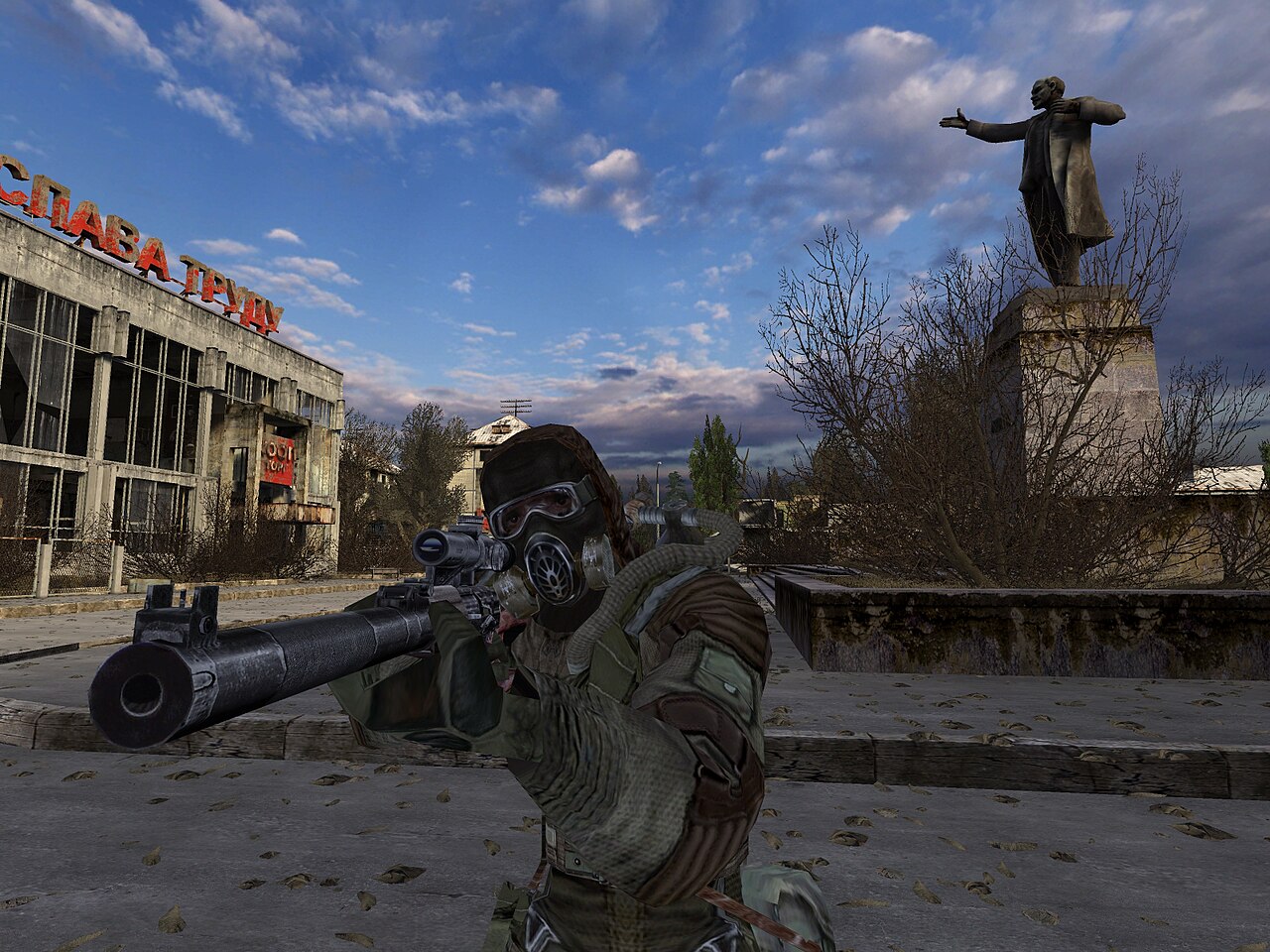

上面几个里程碑里，有两个是真正跑在当时的商业游戏里的。下面这张是东欧工作室在《S.T.A.L.K.E.R.》中把延迟光照与太阳阴影结合的画面——多光源场景能被高效点亮，正是延迟渲染在那个年代最有说服力的实证：

从这条时间线里，可以提炼出三条对技术判断有用的结论：

这三条不止适用于延迟渲染——后处理链、阴影方案、抗锯齿技术的演进，几乎都遵循同样的模式：硬件约束变化触发方案迁移，旧方案以混合形态长期共存。相关一手资料可查 SIGGRAPH 2018 课程页：https://advances.realtimerendering.com/s2018/

5.2 全量方案清单

下面我们开始把方案列全。延迟渲染不是单一方案，而是一个方案族。把主流方案一次列全：

1. 经典延迟着色（Deferred Shading）：G-Buffer + 全屏光照 Pass。
2. 延迟光照（Deferred Lighting，又称 Light Pre-Pass）：只把法线与深度写入，光照在更晚阶段算。
3. 延迟着色 + 光源体积剔除：用球体包围光源，减少无效像素。
4. 延迟着色 + 模板缓冲剔除：用深度/模板测试精确筛像素。
5. Tiled Deferred（分块延迟）：屏幕切成二维 Tile，每块先算光源列表。
6. Clustered Deferred（分簇延迟）：把视锥切成三维簇，解决深度方向的光源分配不均。
7. Forward+（前向增强）：保留前向的材质路径，只把光源列表做成 Tiled/Clustered。
8. Visibility Buffer（可见性缓冲）：只存 primitive ID + 重心坐标，片元阶段重建属性，缓解带宽。
9. Hybrid / 混合管线：不透明走延迟、透明走前向，工业界主流形态。

这张清单还可以按"演进层次"重排成一张族谱，四个层次对应四代思路：

5.3 二次归类

上面 9 种方案，按剔除粒度归为三大流派：

• 流派一 · 像素级剔除：方案 1–4。以单像素为单位决定是否光照，实现简单，但缺乏空间加速结构。
• 流派二 · 分块/分簇级剔除：方案 5–7。以屏幕空间块或视锥簇为单位预计算光源列表，是目前的主流范式。
• 流派三 · 几何信息压缩：方案 8–9。不在"剔除"上做文章，转而压缩几何信息的存储与带宽。

三个流派对应三种"省算力"的哲学——像素级靠精确判断，分块级靠空间预分配，压缩级靠少存少读：

5.4 横向对比

评价维度需要提前声明：材质灵活性、光源扩展性、带宽开销、透明支持、实现复杂度。五维打分如下（●优 / ◐中 / ○差）：

两条结论：想兼顾材质灵活性与透明支持，Forward+ 与 Hybrid 是两个现实解；想在纯不透明重光源场景榨性能，Clustered Deferred 目前仍是效率上限。

评分口径汇总如下，便于对照查找：

需要提醒的是，这张表是定性判断，具体项目的权重会因约束而异——如果你的项目里透明物体占比极高，那么"透明支持"这一列的权重应被显著上调。

5.5 复杂度与量级

把前面几代方案的复杂度并排写成公式，差距一眼可见：

$$ \text{Cost}_{Forward} = \sum_{o}\sum_{l} F(o), \quad \text{Cost}_{Deferred} = \sum_{p} |L(p)|, \quad \text{Cost}_{Clustered} = \sum_{c}\sum_{p \in c} |L(c)| $$

其中： - $F(o)$ 是物体 o 在屏幕上覆盖的片元数——它让前向渲染的代价与场景复杂度绑定。 - $|L(p)|$ 是影响像素 p 的光源数。 - $|L(c)|$ 是分配到簇 c 的光源数，通常远小于 $|L(p)|$——这一项正是 Clustered 的收益来源。

从实现成本看，各方案的代码量级差异同样显著：

一句话总结这段演进史：延迟渲染的每一次迭代，都在用更细的剔除粒度换更少的无效计算。相关工程细节可参考 SIGGRAPH 2013 的 Advances in Real-Time Rendering 课程页：https://advances.realtimerendering.com/s2013/

六、三大难题：透明、抗锯齿、带宽

延迟渲染并非没有代价。工业界的共识是它有"三座大山"，绕不开，只能各想办法。

6.1 难题一：透明物体

问题：延迟渲染的核心假设是"每个像素只保留最前一层几何"，而透明（Transparency）的本质是多层叠加。混合需要按深度顺序逐层累加，这与"单层 G-Buffer"直接冲突。

主流解法：

1. 双 Pass 分离：不透明走延迟，透明走前向（Forward）。这是最常用也最稳的做法，代价是维护两套着色路径。
2. 深度剥离（Depth Peeling）：逐层剥离并累计，层数越多开销越大，实时场景一般不超 4 层。
3. 加权混合（OIT，Order-Independent Transparency）：用加权平均近似无序混合，牺牲物理正确性换性能。

三种解法的成本与效果差异明显，选哪种取决于你的透明物体占比：

透明的视觉效果有多难做，看这张玻璃渲染就明白了——折射、反射与色彩偏移同时发生，任何一个环节出错都会露馅：

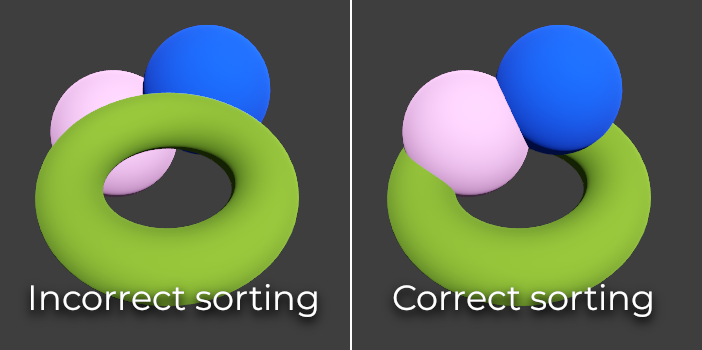

透明排序出错的典型表现，Godot 官方文档给了一张实例：

6.2 难题二：抗锯齿

OK，言归正传，说第二个难题。问题：多重采样抗锯齿（MSAA）依赖"每像素保存多个采样点的深度与颜色"。G-Buffer 一旦按采样点存储，显存占用与带宽立刻乘以采样数——4× MSAA 意味着 4 倍的 G-Buffer 开销。这也是延迟渲染长期"不爱 MSAA"的根因。

主流解法：

1. 后处理抗锯齿（TAA / FXAA）：在图像空间做抗锯齿，与 G-Buffer 采样数解耦。TAA 复用历史帧，效果好但会引入拖影。
2. 几何抗锯齿（FXAA / SMAA）：纯图像空间，开销低，细节损失换性能。
3. 混合 MSAA：只对边缘做多采样，成本可控但实现复杂。

掌握深度测试与模板测试的语义是理解抗锯齿方案的前提，LearnOpenGL 的对应章节讲得比规范更易读：https://learnopengl.com/Advanced-OpenGL/Depth-testing 与 https://learnopengl.com/Advanced-OpenGL/Anti-Aliasing

MSAA 采样数对 G-Buffer 开销的放大关系如下：

这组数据解释了一个行业现象：延迟渲染流行的那些年，恰恰也是 TAA 等后处理抗锯齿方案快速普及的时期——两者是配套出现的，而非巧合。

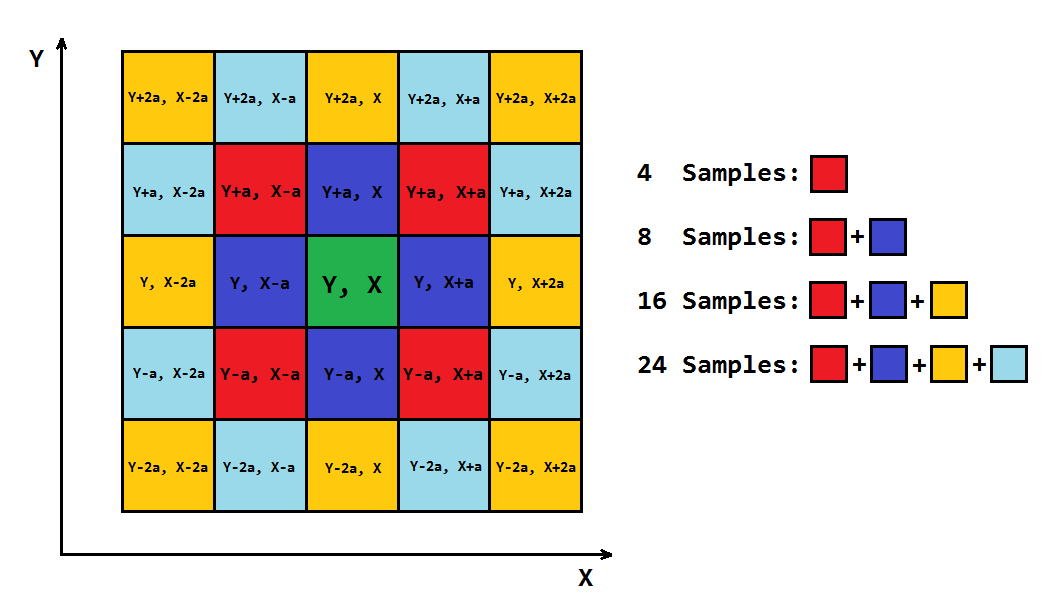

超采样（Supersampling）的抗锯齿原理可以这样理解——用更多采样点换取边缘平滑，代价是成倍的开销：

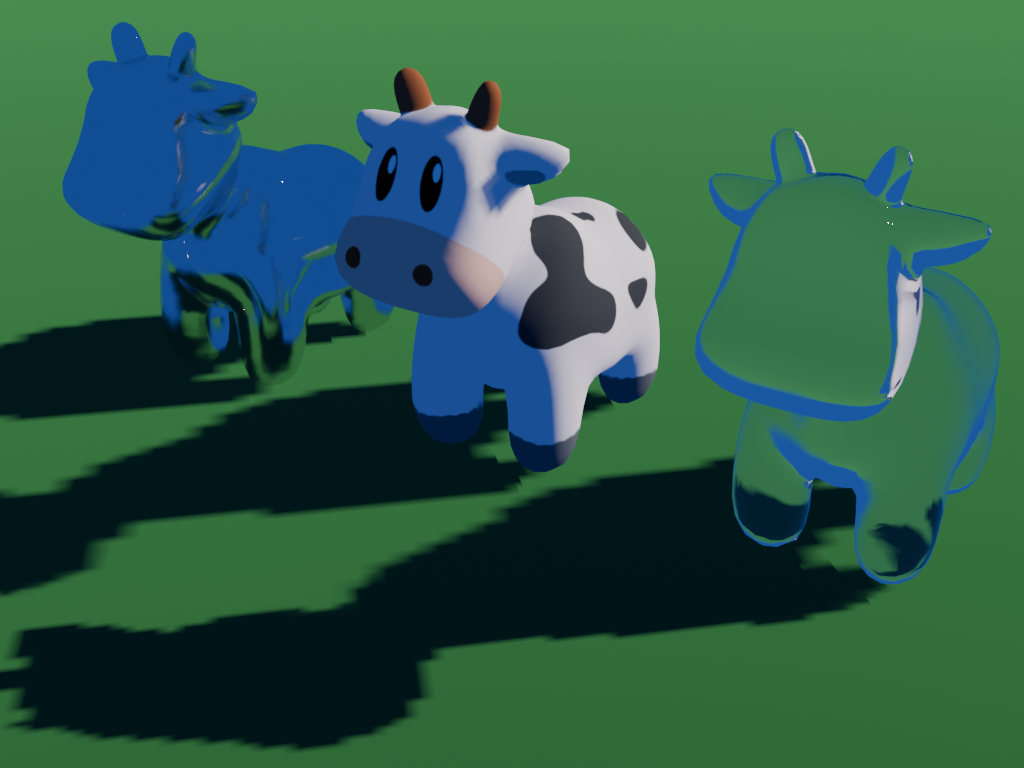

而质量设置对最终画面的影响，可以从这张同场景的低质量渲染中直观看到——边缘与细节会明显粗糙：

6.3 难题三：带宽

好了，最后一座山是带宽。问题：延迟渲染省下了重复着色，却付出了 G-Buffer 的读写带宽。单帧的显存流量可以这样估算：

$$ \text{Bandwidth} = W \times H \times \text{BytesPerPixel} \times \text{FPS} $$

其中： - $W$、$H$ 是渲染分辨率的宽与高。 - $\text{BytesPerPixel}$ 是 G-Buffer 每像素字节数，本例为 20。 - $\text{FPS}$ 是目标帧率。

代入 1920×1080、60 FPS：单帧写入约 40 MB，读写合计约 79 MB，每秒流量超过 4.7 GB。这已经接近部分中端显卡显存带宽的可观比例。

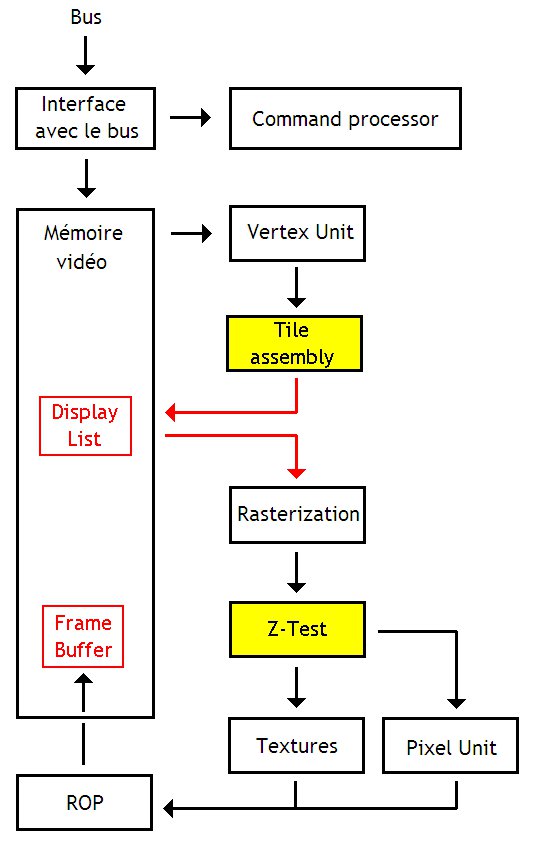

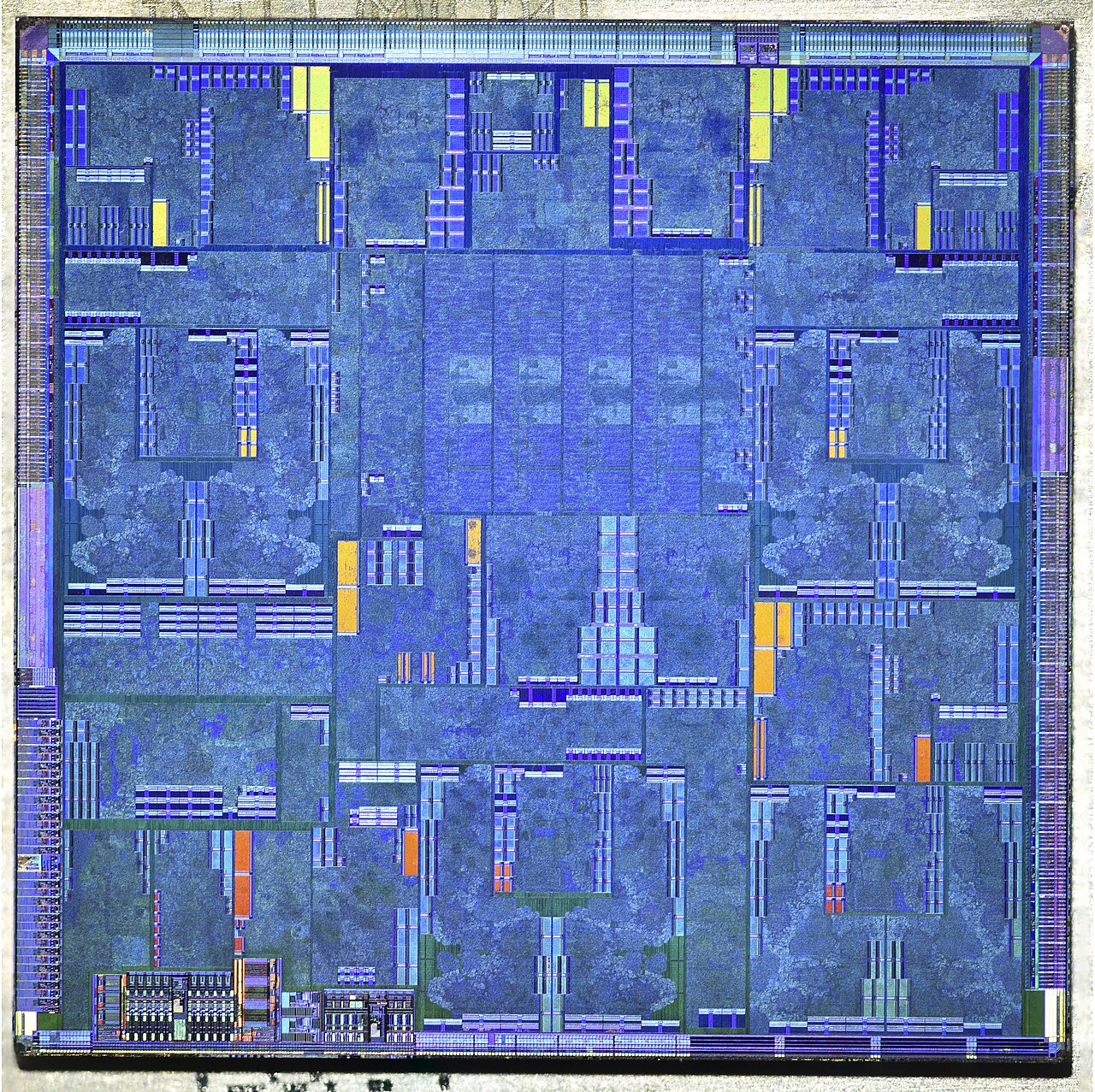

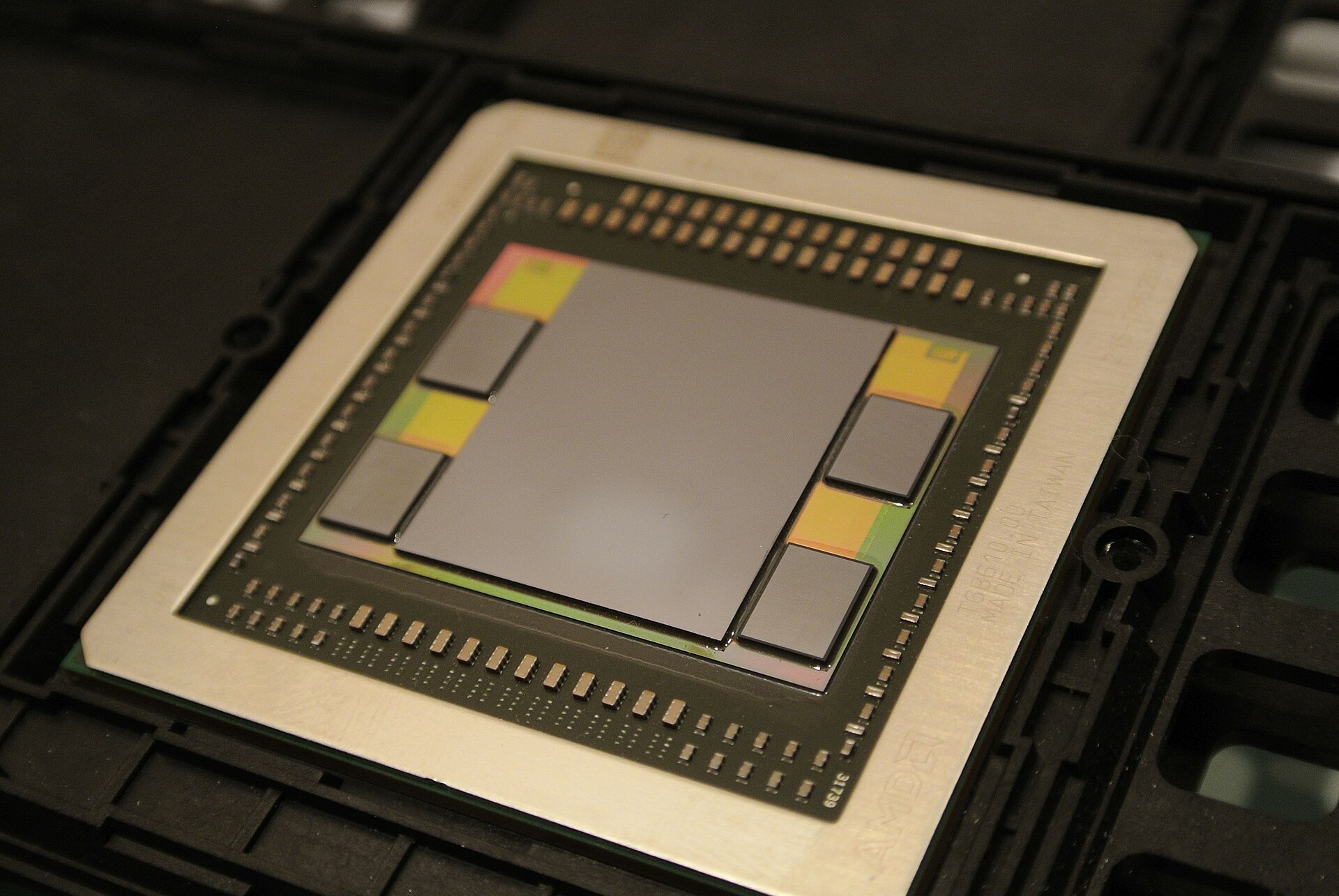

带宽之所以是硬约束，根源在硬件本身——G-Buffer 的每一次读写都要经过显存，而显存控制器与计算单元被集成在同一块裸片上：

主流解法：

1. 通道压缩：法线用八面体映射（Octahedral Mapping）压到 2 通道，粗糙度与金属度合包，可把 20 字节压到 12–16 字节。
2. 写入合并（MRT 一次写完）：避免多次 Pass 重复读写。
3. 可见性缓冲（Visibility Buffer）：只存 primitive ID，把材质还原推迟到需要时。

压缩的收益可以量化：

从 20 B 压到 14 B 意味着带宽直接下降 30%——在 4K/120Hz 这类高负载目标下，这往往是"能不能跑满"的分界线。

分辨率对带宽的影响比很多人预想的更剧烈，它是平方级关系：

正因为带宽是硬约束，厂商干脆把显存搬到离计算单元最近的地方——HBM 就是为带宽而生的封装：

移动端的思路相反：把 G-Buffer 留在片上，避免往返显存——这就是分块渲染：

从 1080p 到 4K，单帧 G-Buffer 写入量涨了 4 倍。这也是为什么 4K 游戏在延迟渲染管线上往往需要额外做分辨率缩放或分块渲染——不这么做，带宽会成为第一瓶颈。

八面体法线映射与帧缓冲对象的实现细节，可参考：https://www.scratchapixel.com/lessons/3d-basic-rendering/rasterization-practical-implementation/rasterization-stage.html 与 https://learnopengl.com/Advanced-OpenGL/Framebuffers

好了，我们正式开始工程实践部分的讲解。

七、工程实践与性能实测

7.1 基准数据

先说结论：延迟渲染的收益只在光源数足够多时才显著。以 1920×1080、G-Buffer 20 B/px 为基准，不同光源规模下的相对开销如下（相对值，1.0 表示前向渲染在 8 光源时的开销）：

可以看到：光源数在 8 以下时，前向渲染更快（延迟的固定开销——G-Buffer 读写——压不过收益）；约 32 光源后延迟才开始明显占优；到 256 光源时差距拉大到数倍。这也解释了为什么早期 3A 项目要等到"多光源成为常态"才大规模转向延迟。

这里的"32 光源"只是一个量级参考，实际拐点会随分辨率、G-Buffer 布局、GPU 架构而移动。给出这个数字的意义不在于精确套用，而在于建立一种判断意识：延迟渲染有一笔固定的"入场成本"，光源规模必须超过它才划算。

如果你的项目正处在拐点附近（20–40 光源），最务实的做法是两种管线各做一个最小实现，用真实场景各测一遍——这个决定会贯穿整个项目的优化路径，值得花两天时间实测，而不是靠估算拍板。

7.2 优化手段清单

工程上可用的优化手段，按收益排序：

1. 光源剔除：最直接的收益来源，通常能砍掉 60% 以上的无效光照计算。
2. 通道压缩：把 20 B/px 压到 14 B/px，带宽直接下降 30%。
3. 半分辨率光照：光照 Pass 在 1/2 分辨率执行再上采样，画质损失可控时收益接近翻倍。
4. MRT 合并：减少 Render Target 数量，降低 MRT 切换与合并开销。
5. 模板剔除：对密集小光源场景，可把光体积内的像素筛到 10% 以下。

半分辨率光照与降采样的取舍，可参考 SSAO 章节里"半分辨率计算 + 模糊重建"的通用思路：https://learnopengl.com/Advanced-Lighting/SSAO

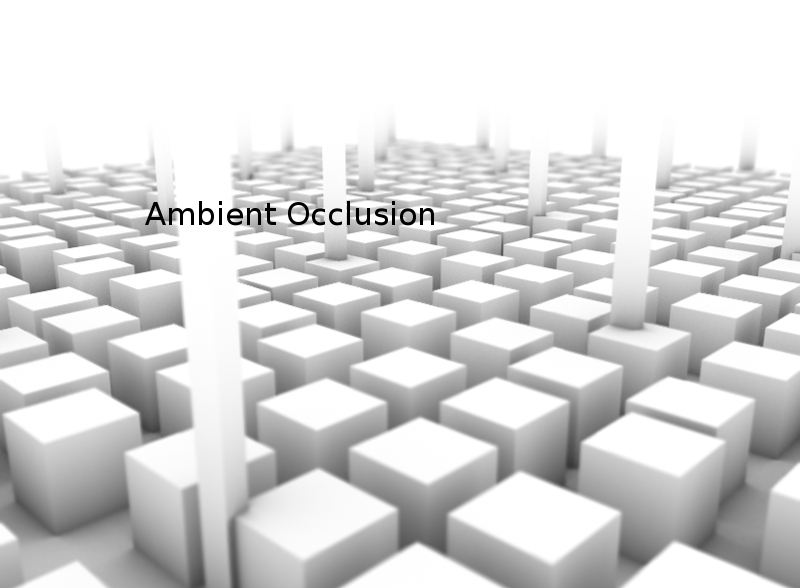

环境光遮蔽（Ambient Occlusion, AO）是 G-Buffer 里最"省力"的一项——它用廉价的近似换来明显的立体感，且只需占用一个通道：

在没有全局光照的实时管线下，AO 几乎是"廉价立体感"的唯一来源：

优化的推荐执行顺序（按收益/成本比排序）：

7.3 常见坑清单

延迟渲染的坑集中在"数据一致性"与"平台差异"两类：

1. 法线未归一化 → 光照方向失真，高光位置偏移。
2. 坐标系混用 → 世界空间与观察空间的法线混写，光照结果整体偏暗或偏亮。
3. 线性空间与 sRGB 混用 → 基础色写入前未转线性空间，画面发灰或过曝。参考：https://learnopengl.com/Advanced-Lighting/Gamma-Correction
4. 深度精度不足 → 远近平面比例失调导致 Z-Fighting，G-Buffer 里出现条纹噪点。参考：https://learnopengl.com/Advanced-OpenGL/Depth-testing
5. 移动端 Tile 内存溢出 → G-Buffer 通道数超过片上内存容量，被迫回落主存，性能断崖。参考 Tile 架构下的可见性算法说明：https://www.scratchapixel.com/lessons/3d-basic-rendering/rasterization-practical-implementation/visibility-problem-depth-buffer-depth-interpolation.html
6. HDR 与色调映射顺序错误 → 在延迟 Pass 里做了色调映射，后续叠加的透明物体无法正确合入。参考：https://learnopengl.com/Advanced-Lighting/HDR

这六个坑有一个共同特征：都不会报错，只会让画面"看起来不对"。这也是延迟渲染调试难度普遍高于前向渲染的根本原因——数据分散在多张渲染目标里，出错时往往要逐张 RT 单独可视化排查。

针对这些坑，推荐一套固定的排查顺序——按"数据 → 空间 → 公式"逐层排除，比直接盯光照代码效率高得多：

这套顺序的道理在于：延迟渲染的绝大多数"画面不对"，根源都在数据本身，而非光照公式。先确认 G-Buffer 里存的东西是对的，再去怀疑后面的计算——顺序反了，会在错误的代码区域里绕很久。

7.4 一个最小可跑的实现路径

如果要亲手实现一遍，最小路径是：

1. 建帧缓冲对象（FBO），挂 3 个颜色附件 + 1 个深度模板附件。参考：https://learnopengl.com/Advanced-OpenGL/Framebuffers
2. 几何 Pass 写入 G-Buffer，确认每张 RT 的内容正确。
3. 光照 Pass 用全屏四边形读取 G-Buffer，先实现单光源，再扩到多光源。
4. 加光源体积剔除，最后加模板剔除。
5. 用 SSAO 或 Bloom 验证 G-Buffer 数据的可用性。参考：https://learnopengl.com/Advanced-Lighting/Bloom 与 https://ogldev.org/www/tutorial45/tutorial45.html

八、选型建议与未来展望

8.1 决策建议

下面我们开始讲怎么选。选型不该凭"哪种更先进"，而该看约束。给出一个可执行的判断顺序：

1. 光源数是否长期 > 32 且以不透明几何为主？ 是 → 考虑延迟；否 → 留在前向。
2. 材质种类是否高度多样（皮肤、布料、次表面）？ 是 → Forward+ 或 Hybrid；否 → 经典延迟。
3. 是否需要大量透明与粒子？ 是 → 必须保留前向路径；否 → 可纯延迟。
4. 目标平台是否移动端 Tile 架构？ 是 → 严格控制 G-Buffer 通道数，或直接放弃纯延迟。
5. 是否追求 GPU 驱动的大规模剔除？ 是 → 关注 Visibility Buffer 与 GPU-Driven 方案。

把上面五步串起来，就是一条可直接照做的决策流：

8.2 未解挑战

延迟渲染仍有三件事没有让人满意的答案：

1. 带宽墙：分辨率越高，G-Buffer 带宽越贵。4K 下 20 B/px 的代价已经是很多方案的瓶颈。可见性缓冲是当前最有希望的缓解路径之一。
2. 材质多样性：G-Buffer 的固定通道布局天然偏向"统一材质模型"。异质材质（毛发、布料、次表面散射）要么塞进统一 BRDF，要么退回前向。
3. 与光线追踪的共存：硬件光追商用后，"光栅化 G-Buffer + 光追阴影/反射"的混合管线成为新常态，但两者的几何表示并不统一，数据要在两套管线间来回搬运。

光追能带来什么，对比最直观。先看叠加了辐射度与光子映射的高质量结果：

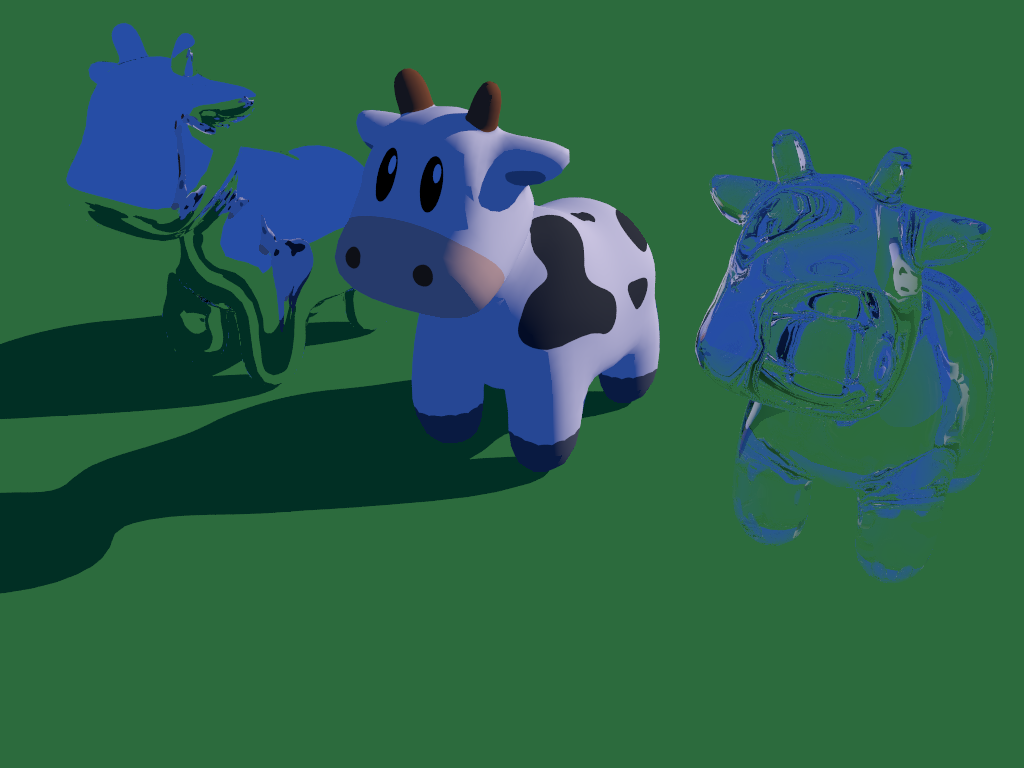

再对照只使用简单光照的版本，差异主要体现在间接光与软阴影上：

而全局光照（Global Illumination）正是补上"间接光"的那一环，下面这张室内场景是它的典型应用：

面对这三重挑战，工业界当前的实际选择是"混合"而非"二选一"：

这也是本系列的基本判断：未来不会存在"唯一的正确管线"，而是按几何类型、材质类型、性能预算分层组合。理解每一层的边界，比记住某个方案的优劣更重要。

把视角再拉高一点，不同方向的工业实践其实已经给出了各自的答案：

这张表没有优劣之分，只有约束之别——主机 3A 要兼顾多光源与高画质，移动端受 Tile 内存与带宽限制，独立项目追求实现成本，开放世界则要处理光源与几何的规模问题。选型的本质，始终是在约束下找最优解。

如果你想更深入，这条线索值得顺着往下走：GPU Gems 3 第三部分的渲染章节合集 https://developer.nvidia.com/gpugems/gpugems3/part-iii-rendering、SIGGRAPH 2016 的 Advances in Real-Time Rendering 课程页 https://advances.realtimerendering.com/s2016/、以及 selfshadow 逐年更新的基于物理着色课程 https://blog.selfshadow.com/publications/s2016-shading-course/。这三处是当前最密集的一手资料。

参考与延伸

• 图形管线总览：https://learn.microsoft.com/en-us/windows/win32/direct3d11/overviews-direct3d-11-graphics-pipeline
• 顶点/几何/像素着色阶段：https://learn.microsoft.com/en-us/windows/win32/direct3d11/vertex-shader-stage 与 https://learn.microsoft.com/en-us/windows/win32/direct3d11/pixel-shader-stage
• 光栅化器与输出合并阶段：https://learn.microsoft.com/en-us/windows/win32/direct3d11/d3d10-graphics-programming-guide-rasterizer-stage 与 https://learn.microsoft.com/en-us/windows/win32/direct3d11/d3d10-graphics-programming-guide-output-merger-stage
• 曲面细分与计算着色器：https://learn.microsoft.com/en-us/windows/win32/direct3d11/direct3d-11-advanced-stages-tessellation 与 https://learn.microsoft.com/en-us/windows/win32/direct3d11/direct3d-11-advanced-stages-compute-shader
• D3D11 渲染技术总览与 D3D12 图形：https://learn.microsoft.com/en-us/windows/win32/direct3d11/overviews-direct3d-11-render 与 https://learn.microsoft.com/en-us/windows/win32/direct3d12/direct3d-12-graphics
• HLSL 语言总览：https://learn.microsoft.com/en-us/windows/win32/direct3dhlsl/dx-graphics-hlsl
• 延迟着色入门（LearnOpenGL）：https://learnopengl.com/Advanced-Lighting/Deferred-Shading
• 帧缓冲对象：https://learnopengl.com/Advanced-OpenGL/Framebuffers
• 模板测试与混合：https://learnopengl.com/Advanced-OpenGL/Stencil-testing 与 https://learnopengl.com/Advanced-OpenGL/Blending
• 实例化渲染与立方体贴图：https://learnopengl.com/Advanced-OpenGL/Instancing 与 https://learnopengl.com/Advanced-OpenGL/Cubemaps
• 法线映射与基础光照：https://learnopengl.com/Advanced-Lighting/Normal-Mapping 与 https://learnopengl.com/Lighting/Basic-lighting
• 着色器基础：https://learnopengl.com/Getting-started/Shaders
• 阴影贴图与级联阴影：https://learnopengl.com/Advanced-Lighting/Shadows/Shadow-Mapping 与 https://learnopengl.com/Guest-Articles/2021/CSM
• PBR 直接光照与 IBL：https://learnopengl.com/PBR/Lighting 与 https://learnopengl.com/PBR/IBL/Diffuse-irradiance
• 延迟着色实现三部曲（ogldev）：https://ogldev.org/www/tutorial35/tutorial35.html、https://ogldev.org/www/tutorial36/tutorial36.html、https://ogldev.org/www/tutorial37/tutorial37.html
• 阴影与 SSAO 教程：https://ogldev.org/www/tutorial23/tutorial23.html、https://ogldev.org/www/tutorial46/tutorial46.html、https://ogldev.org/www/tutorial47/tutorial47.html
• 几何着色阶段与 D3D12 编程指南：https://learn.microsoft.com/en-us/windows/win32/direct3d11/geometry-shader-stage 与 https://learn.microsoft.com/en-us/windows/win32/direct3d12/directx-12-programming-guide
• 光栅化与着色原理（Scratchapixel）：https://www.scratchapixel.com/lessons/3d-basic-rendering/rasterization-practical-implementation/overview-rasterization-algorithm.html 与 https://www.scratchapixel.com/lessons/3d-basic-rendering/introduction-to-shading/diffuse-lambertian-shading.html
• 投影阶段与法线着色：https://www.scratchapixel.com/lessons/3d-basic-rendering/rasterization-practical-implementation/projection-stage.html 与 https://www.scratchapixel.com/lessons/3d-basic-rendering/introduction-to-shading/shading-normals.html
• GPU Gems 3 延迟着色专章：https://developer.nvidia.com/gpugems/gpugems3/part-iii-rendering/chapter-19-deferred-shading-tabula-rasa
• SIGGRAPH 课程：https://advances.realtimerendering.com/s2013/、https://advances.realtimerendering.com/s2016/、https://advances.realtimerendering.com/s2018/
• selfshadow 基于物理着色课程：https://blog.selfshadow.com/publications/s2012-shading-course/、https://blog.selfshadow.com/publications/s2014-shading-course/、https://blog.selfshadow.com/publications/s2015-shading-course/、https://blog.selfshadow.com/publications/s2017-shading-course/
• 面积光着色（LTC）项目页：https://eheitzresearch.wordpress.com/757-2/

图片素材来源与许可

本篇共使用 37 张真实素材图（渲染结果 / 硬件实拍 / 官方文档配图）+ 54 张自绘示意图。素材图均标注来源（Wikimedia Commons / GitHub），许可与署名如下：

许可合规说明：留用素材均允许商业使用，但 CC BY / CC BY-SA 系列要求保留署名，CC BY-SA 还要求对素材本身的修改以相同许可发布。本文字体不改动素材原图，仅在等比缩放后嵌入正文并完整署名，符合上述条款。若你需要更宽松的使用条件，可优先选用其中的 CC0 / 公有领域素材（法线、玻璃、GPU 裸片等）。其中题图 Sponza 场景为历史性基准测试场景，来源未标注明确商用许可，本处仅作为技术说明引用并尽力标注出处，商用前请另行向权利方确认。

• 示意图：本系列自绘（ep01_*.svg）

相关链接 - 上一篇：{无（系列首篇）} - 下一篇（预告）：【实时渲染管线探析】（二） 阴影贴图：从 PCF 到 VSM 的演进

With Best Wishes.
