阴影贴图：从 PCF 到 VSM 的演进

系列文章前言

1.1 系列定位

本系列逐层拆解实时渲染管线（Real-Time Rendering Pipeline）的关键环节。上一篇讲延迟渲染为什么快、代价在哪，收在"三座大山"上；这一篇接着讲阴影——它踩的是同一个三角：质量、性能、调参成本，三者总得让出一个。

1.2 本篇要讲清的一件事

阴影难，不难在"怎么算出一个影子"，难在代价从哪来、又被谁消掉。

两趟渲染（Two-Pass Rendering）本身是廉价的，麻烦出在深度精度上：为了压制自遮蔽（Shadow Acne），必须给一个深度偏移（Depth Bias），而这个偏移一旦调大到压住所有角度，阴影就会从物体上脱开（Peter-Panning）。这个两难是整条演进脉络的起点——后面每一种方法，本质上都在回答"能不能不靠手工调这个偏移"。

1.3 全系列内容总览

1. 【实时渲染管线探析】（一） 延迟渲染：从原理到实现的性能权衡
2. 【实时渲染管线探析】（二） 阴影贴图：从 PCF 到 VSM 的演进 ← 本篇
3. 【实时渲染管线探析】（三） 后处理链：Bloom、色调映射与抗锯齿
4. 【实时渲染管线探析】（四） PBR 与 IBL：从渲染方程到工业实践
5. 【实时渲染管线探析】（五） 可见性与剔除：从视锥到 GPU-Driven

1.4 相关资源链接

• 上一篇：延迟渲染：从原理到实现的性能权衡（见系列目录）
• Real-Time Rendering 官方网站（本系列常查的工具书站点）：https://www.realtimerendering.com/

1.5 与已有中文文章的差异

写作前检索过同类中文文章，它们普遍止步于「PCF + CSM」。把差异列出来，方便你判断这篇是否值得读：

这几篇的原文地址如下，都值得一读：

• https://blog.csdn.net/qq_33060405/article/details/148981453
• https://blog.csdn.net/qq_33060405/article/details/156115916
• https://blog.csdn.net/lzh804121985/article/details/147463739
• https://www.cnblogs.com/TiredInkRaven/p/19722483
• https://github.com/joinerGreat/opengl-tutorials/blob/master/tut16/zh.md

本文相对它们的差异集中在四处：PCSS 的 blocker search 与半影推导、VSM 的切比雪夫上界与最小方差钳制、ESM 的指数近似失效条件、以及四种方法在真实引擎中的参数映射对照。

背景铺垫

2.1 为什么阴影是最贵的"免费效果"

阴影在观感上几乎是免费的——它不增加几何，不改变材质，只是让该暗的地方暗下去。但从管线的角度看，它是唯一需要为每个光源额外渲染一整张深度图的效果。

一张方向光的阴影贴图（Shadow Map）通常要覆盖整个可见视锥，分辨率 2048² 起步；多光源场景下这是成倍的开销。更麻烦的是，这张图的质量与主画面的质量不是同一套标准：主画面可以按屏幕分辨率逐像素着色，而阴影贴图只有固定分辨率，一个纹素（Texel）往往要覆盖屏幕上好几个像素，于是所有精度问题都被放大到肉眼可见。

这也解释了一个常见困惑：为什么把阴影分辨率从 2048 提到 4096，帧率掉得比预期多。提升的不只是一张纹理的内存，而是整个深度渲染通道的填充率——它随面积增长，不是线性。可以对照 Unity 手册对实时阴影开销构成的说明 —— https://docs.unity3d.com/Manual/shadow-realtime.html

2.2 本文的范围边界

本文只讨论基于阴影贴图的实时阴影，具体覆盖 PCF、PCSS、VSM、ESM 与 CSM 这条主线。以下内容不在本文范围内：

• 不需要阴影贴图的方案（光线追踪阴影、屏幕空间接触阴影 SSCR）——前者属光追管线，后者精度与场景相关，是另一个话题

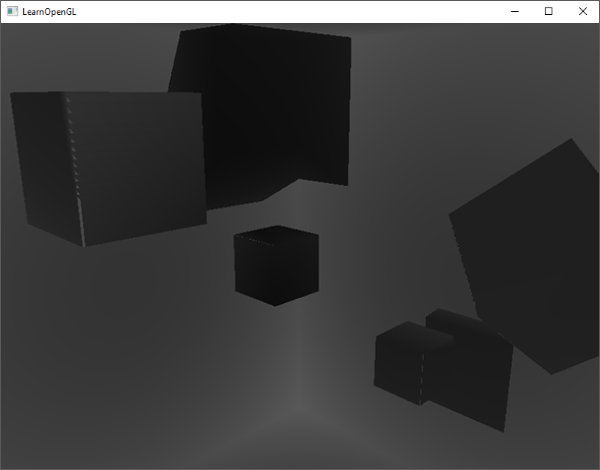

• 点光源立方体阴影贴图（Cube Shadow Map）的实现细节——原理与 2D 版本一致，只在采样方向上有别
• 半透明物体的阴影（透射率估计）——只作为"未解决的难题"提一句，不展开

性能数据只引用论文与官方技术章的实测，不采信社区横评——原因见第七章。

2.3 术语对齐

后文统一使用简称，避免中英混用造成歧义：

2.4 一个贯穿全篇的问题

带着这个问题读下去会更有收获：既然 VSM 用二阶矩就能免掉手工调 bias，为什么今天的主流引擎还在用 PCF 和 CSM，而不是全换成 VSM？

答案在第四、五、七章——VSM 用近似换掉了调参，而近似有它自己的失效边界。

一、两趟渲染与 acne：bias 的两难

3.1 精度问题的一个共同根源

阴影贴图的全部精度问题，都可以追溯到同一件事：深度图是有分辨率的，而深度比较是逐纹素的。一个纹素覆盖的表面在一定深度范围内起伏，只要这个范围超过深度精度，就会有一部分表面把自己判定成"被遮挡"。

3.2 原理：比较本身没错，错在精度

第一趟从光源位置渲染，只写深度，得到阴影贴图；第二趟从相机位置渲染，把每个像素变换到光源空间，取出对应纹素的深度与自己的深度比较：

depth_camera > depth_light  →  该点被遮挡，处于阴影中
depth_camera ≤ depth_light  →  该点受光

判据本身没有问题。问题在于 depth_light 取自一个纹素的中心，而它要代表整个纹素覆盖的那一小块表面。当表面与光线夹角很大时，一块纹素在深度方向上跨越的范围会被拉得很长，这时纹素中心的深度就可能小于该点实际深度——自遮蔽就出现了，也就是 Shadow Acne（阴影痤疮）。

这个基础框架的实现细节，LearnOpenGL 的阴影贴图章节与 OGLDEV 的两篇教程给出的最小可运行版本最便于对照参考 —— https://learnopengl.com/Advanced-Lighting/Shadows/Shadow-Mapping ｜ https://ogldev.org/www/tutorial23/tutorial23.html ｜ https://ogldev.org/www/tutorial24/tutorial24.html

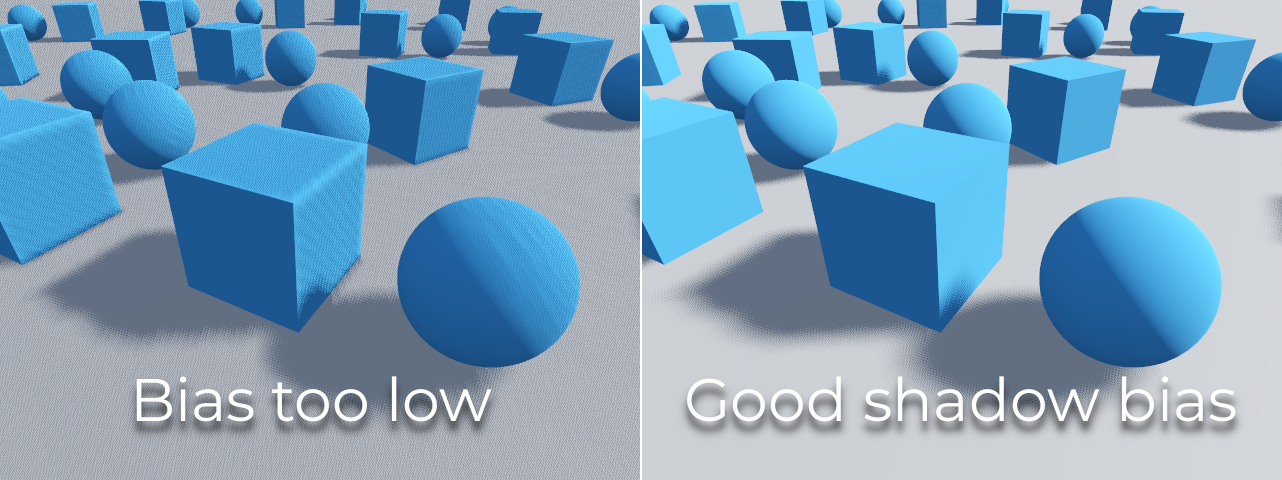

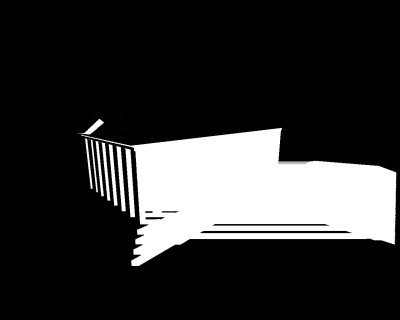

同样的自遮蔽伪影，在实时引擎里的表现是这样的：

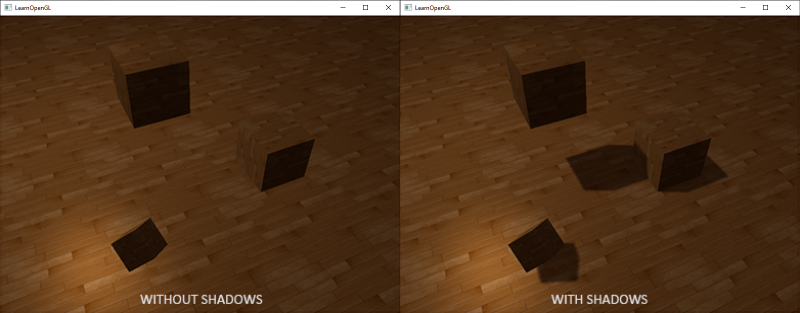

有阴影与没阴影的差别，一眼可见：

第二趟要先把当前像素变换回光源空间、拿到它在深度图上的位置，才能做那次比较——这一步的坐标变换是这样的：

3.3 代码：最朴素的实现

//-----------------------------------【阴影贴图基础实现】---------------------------------------
// 描述：两趟渲染的最小实现，用于说明 bias 为何必要
//--------------------------------------------------------------------------------------------
//【1】第一趟：从光源视角写深度
gl_Position = lightSpaceMatrix * modelMatrix * vec4(aPos, 1.0);

//【2】第二趟：把当前像素变换到光源空间
vec4 fragPosLightSpace = lightSpaceMatrix * modelMatrix * vec4(fragPos, 1.0);
vec3 projCoords = fragPosLightSpace.xyz / fragPosLightSpace.w * 0.5 + 0.5;

//【3】取出阴影贴图中的深度并比较
float closestDepth = texture(shadowMap, projCoords.xy).r;
float currentDepth = projCoords.z;
float shadow = currentDepth > closestDepth ? 1.0 : 0.0;   // ← 这里必然出 acne

上面代码中，最后一行没有任何偏移处理，直接比较必然产生 acne。偏移（bias）不是可选项，而是这套机制能工作的前提。

3.4 从光源视图到最终阴影：一组对照

抽象讨论之外，先用一组示意图把流程走一遍。下面四张示意图依次说明光源视角、深度图内容、遮挡判定与最终结果（为便于看清原理，此处用示意图表达）：

对照这四张可以看出：阴影贴图里没有任何颜色信息，"阴影"完全是第二趟比较出来的副产品。这一点是后面所有伪影的根源——因为深度图上相邻纹素的关系，并不能完全代表它们在真实表面上的关系。

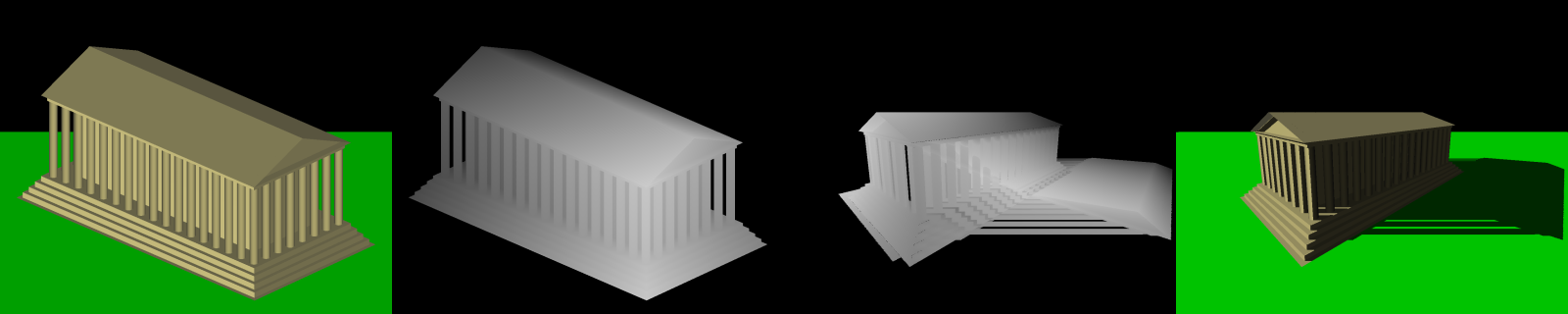

上面四张为本系列自绘的原理示意。作为对照，下面给出同一流程的真实实现结果——作者 Praetor alpha 的阴影贴图演示，从左到右依次是：第一趟的光源视角、阴影贴图（光源视角的深度）、第二趟把阴影图投影回场景做遮挡判定、以及阴影填充完成后的最终画面：

阴影贴图的内容形态，还可以用一条单行剖切来表达：

两趟渲染的几何关系，先看这张原理图：

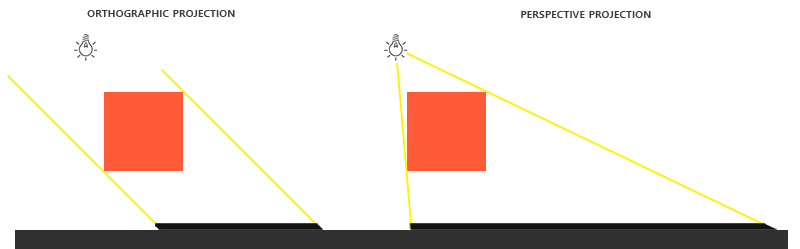

第二趟要把像素变换到光源空间，坐标关系是这样的：

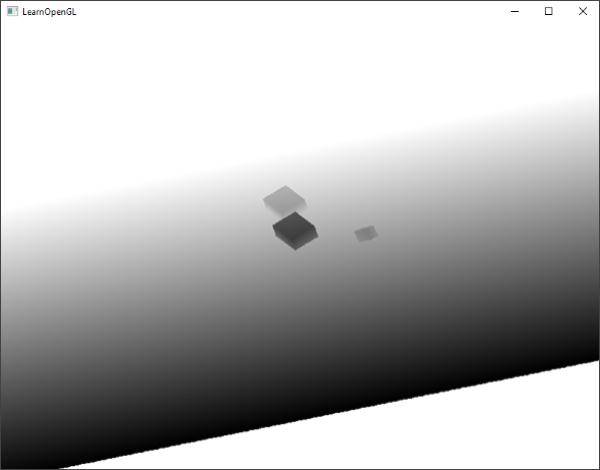

阴影贴图本身（光源视角的深度）在这类可视化里长这样：

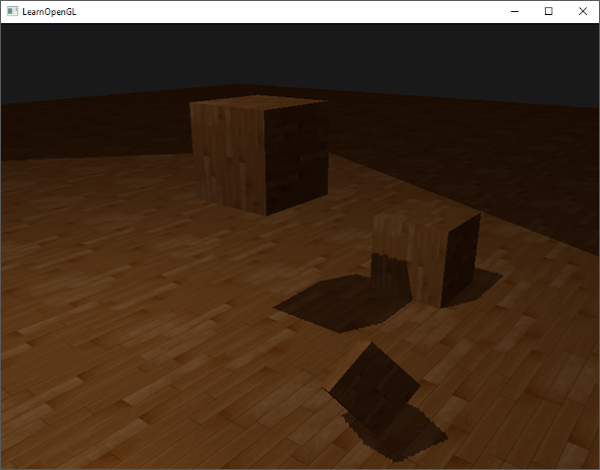

最终叠加上阴影后的画面：

3.5 为什么 acne 会出现：剖面视角

把视线切到光线的侧面，成因就一目了然：

自遮蔽的成因，用剖面图解看最清楚：

图中灰色是真实表面，斜线是光线方向。一个纹素在表面上覆盖的区间，在光线方向上被拉伸成一段深度范围；而阴影贴图只记录其中一个采样点的深度。当采样点选在区间靠前的位置时，区间后段的表面就会把自己判定为"被前方遮挡"。

3.6 关键公式：bias 需要多大

偏移量并不是一个常数，它正比于纹素在深度方向上覆盖的最大跨度：

$$ \text{bias} \ge \frac{\text{纹素世界尺寸}}{|\cos\theta| \cdot \text{深度精度}} $$

其中：

• $\text{纹素世界尺寸}$ 是阴影贴图一个纹素在世界空间中的边长，与分辨率成反比。
• $\theta$ 是表面法线与光线方向的夹角——这才是问题的核心：当 $\theta \to 90°$ 时，$\cos\theta \to 0$，所需 bias 趋于无穷。
• $\text{深度精度}$ 是深度缓冲的有效精度位。

这条式子说明了 acne 为什么在掠射角（光线几乎平行于表面）处最严重，也解释了为什么"调一个固定 bias"永远不能通吃所有情况。

3.7 一个具体的数字例子

抽象公式不好感受，代入一组实际参数：

反过来在垂直入射（$\theta = 0°$）处，所需 bias 只有 0.049 m。同一个场景里，不同表面需要的偏移相差近 6 倍——这就是"固定 bias 必然顾此失彼"的算术依据。

再算一步：0.29 m 的偏移意味着，任何厚度小于 0.29 m 的物体（薄墙、栏杆、叶片）都会丢失自己投下的阴影，因为它的深度差被偏移吃掉了。这就是 Peter-Panning 在薄几何上最先暴露的原因。

3.8 深度精度：另一个放大因素

除了几何夹角，深度缓冲本身的精度分布也在推波助澜。透视投影下，深度值的分布是非线性的：

近处一小段世界距离占用很大一部分深度值范围，远处则相反。这意味着同一张阴影贴图上，远处的 acne 风险远高于近处。两个缓解手段因此成为标准做法：

• 反转 Z（Reverse-Z）：把深度范围映射反过来，配合浮点数的精度分布，让远端的有效精度显著提升。OpenGL 侧可用 glClipControl 与 glDepthRange 实现反向映射，相关说明见 https://docs.gl/gl4/glClipControl ｜ https://docs.gl/gl4/glDepthRange
• 光源近平面贴近：方向光的正交投影没有透视除法，但聚光/点光有；把光源近平面贴近遮挡体可减少无效深度范围

深度精度的分布规律，Nathan Reed 的 Depth Precision Visualized 与 Emil Persson 的 A couple of notes about Z 是流传最广的两篇说明，也是反向 Z 方案的常见出处 —— https://developer.nvidia.com/content/depth-precision-visualized ｜ https://www.humus.name/index.php?ID=255 ｜ http://outerra.blogspot.com/2012/11/maximizing-depth-buffer-range-and.html

3.9 bias 的两难

调小 → 掠射角处仍出 acne；调大 → 阴影与投射体分离，即 Peter-Panning（彼得潘现象）。

真正麻烦的地方在于：这个两难没有"正确"取值，只有针对特定场景的折中。Slope-Scale Depth Bias（斜率相关深度偏移）把 $\cos\theta$ 引入偏移计算，缓解了大部分情况，但掠射角仍然是盲区。

偏置的取值区间，可以看这张示意：

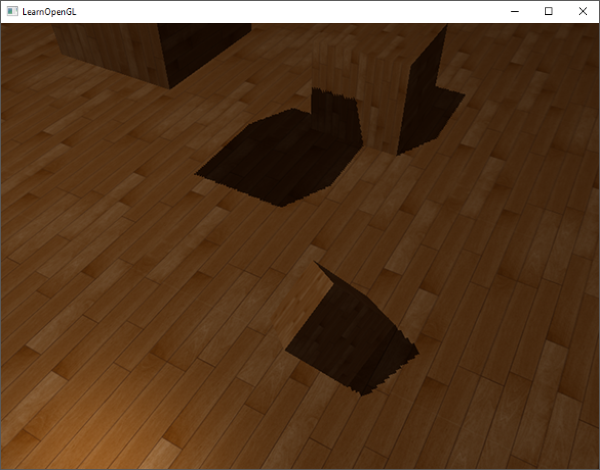

应用偏置之后，伪影消失：

斜率相关偏移的工程落地方式是取夹角的正切而非余弦——因为 $\tan\theta$ 在掠射角附近增长更快，更贴合所需的偏移增长趋势：

$$ \text{offset} = \text{factor} \cdot \tan\theta_{\text{slope}} + \text{units} \cdot r $$

其中：

• $\text{factor}$ 是斜率相关系数，对应 Vulkan 的 depthBiasSlopeFactor。
• $\text{units}$ 是最小解析度单位的常数项，对应 depthBiasConstantFactor。
• $r$ 是一个纹素在深度方向上的最小可分辨量。

注意这个公式仍然是线性的，而第一章开头那条公式里的 $1/\cos\theta$ 是非线性的——用线性近似非线性，这正是它在掠射角处必然失效的数学原因。API 层为此提供了 depthBiasClamp 作为兜底（见第七章）。

3.10 一种绕开思路的技巧

反转正面剔除（Reverse Cull Face）配合负偏移，可以让背面承担深度写入，从而在多数模型上同时压住 acne 又不产生明显脱开——代价是薄壁几何（薄墙、叶片）会失效。

这条绕开思路落地后的效果：

//-----------------------------------【反转剔除 + 负偏移】-------------------------------------
// 描述：用背面深度规避掠射角自遮蔽，薄壁几何不适用
//--------------------------------------------------------------------------------------------
//【1】第一趟只渲染背面
glEnable(GL_CULL_FACE);
glCullFace(GL_FRONT);

//【2】配合负偏移
glEnable(GL_POLYGON_OFFSET_FILL);
glPolygonOffset(-1.0, -1.0);

3.11 bias 是个躲不掉的参数

走完这一章只剩一个结论：在 PCF 这条路上，bias 是个躲不掉的手工参数。这是后面所有方法要解决的问题——不是让阴影更好看，而是把这个参数消掉。加深这一层后，第二章的 PCF 才有了它"代价随核面积增长"的批评对象。

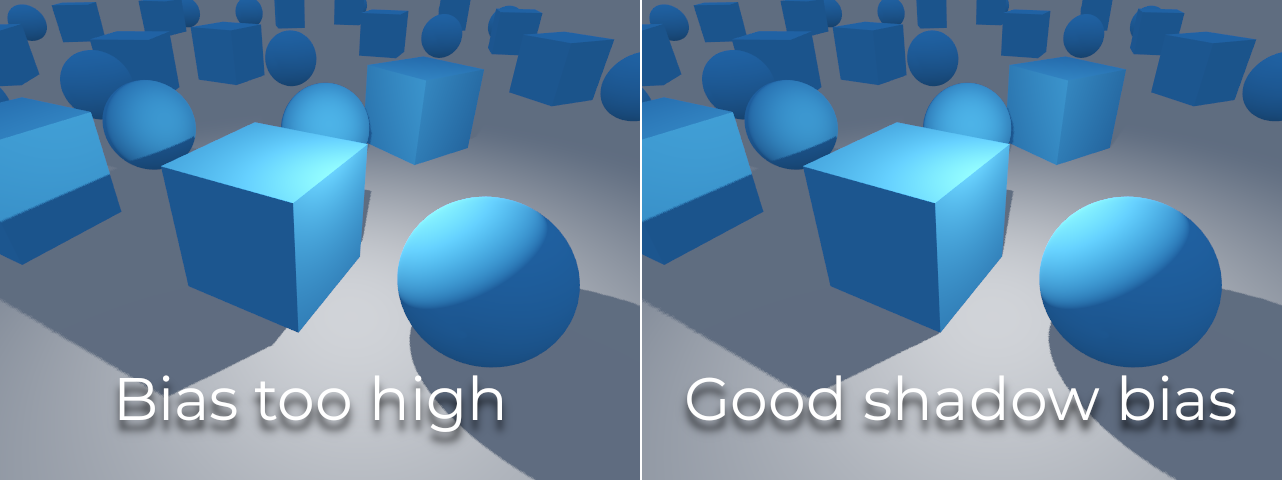

偏置调过头的代价，在引擎里一眼可见：

二、PCF：过滤比较结果

4.1 从「比一个纹素」到「比一片」

PCF（Percentage-Closer Filtering）的想法很直白——不要只比一个纹素，比周围一片，取比例。它确实让阴影边缘变软了，但代价是采样次数随核面积平方增长，而且无法用 mipmap 之类的预过滤来加速。

4.2 原理：为什么不能过滤深度

一个自然的想法是：把阴影贴图当普通纹理，做一次模糊，再比较。这是错的。

原因是深度值与可见性之间是非线性关系：两个点深度取平均后，其遮挡状态不等于两点遮挡状态的平均。一个深度 10 和一个深度 20 的纹素平均得到 15，而 15 这个深度可能被任何介于两者之间的物体遮挡——平均之后的深度是没有物理意义的。

所以 PCF 只能反过来做：先逐个比较，得到 0/1 结果，再对结果求平均。

4.3 代码：PCF 的实现

//-----------------------------------【PCF 9 抽样】--------------------------------------------
// 描述：对比较结果做平均，而非对深度做平均
//--------------------------------------------------------------------------------------------
//【1】预先计算采样偏移
const vec2 offsets[9] = vec2[9](
    vec2(-1,1), vec2(0,1), vec2(1,1),
    vec2(-1,0), vec2(0,0), vec2(1,0),
    vec2(-1,-1), vec2(0,-1), vec2(1,-1)
);

//【2】逐点比较后求平均
float pcfShadow(vec3 projCoords, float currentDepth, float bias) {
    float sum = 0.0;
    vec2 texelSize = 1.0 / textureSize(shadowMap, 0) * radius;
    for (int i = 0; i < 9; ++i) {
        float d = texture(shadowMap, projCoords.xy + offsets[i] * texelSize).r;
        sum += currentDepth - bias > d ? 1.0 : 0.0;   // ← 先比较
    }
    return sum / 9.0;                                  // ← 再平均
}

上面代码中，关键是第 9 行与第 11 行的顺序：比较在前、平均在后。一旦写反，得到的就是上一节说的"没有物理意义的平均深度"。

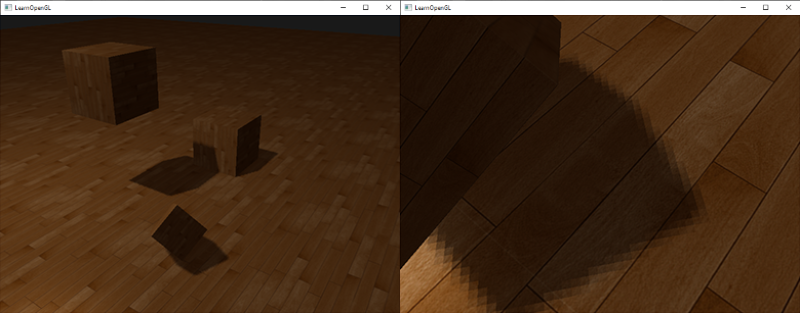

最终效果与未处理时对比，差异相当直观：

同一场景在 LearnOpenGL 示例里的真实对比，直观到不用解释：

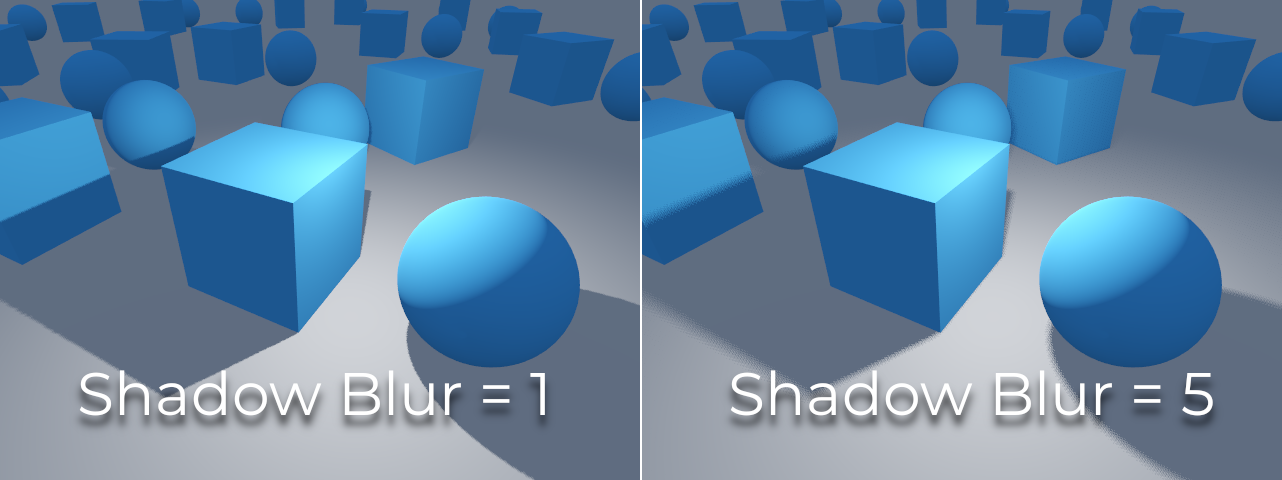

同样的滤波开关，在引擎的阴影滤波档位里也能直接看到：

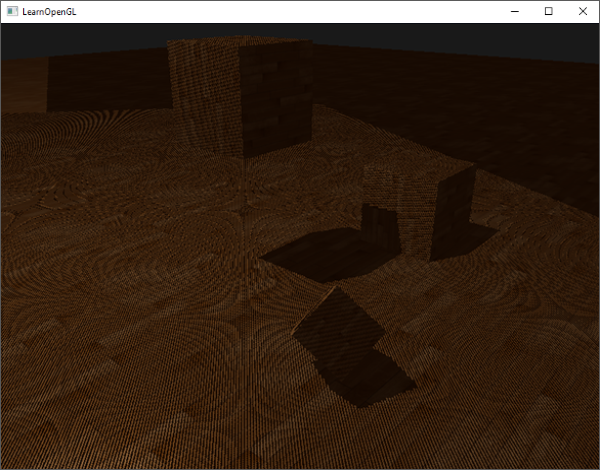

上一节说过"比较本身没错，错在精度"——上面硬阴影那张把这句话坐实了：整个阴影区域布满了锯齿状的条带，这正是深度量化与缺偏置共同作用的自遮蔽伪影；而下面那张只做了 3×3 卷积，边缘立刻柔化，伪影消失。注意软阴影接地处的梯度过渡——它是刀刃穿透、滤波粒径与偏置的共同产物，也是第三章 PCSS 要做"可变量"滤波的直接理由。

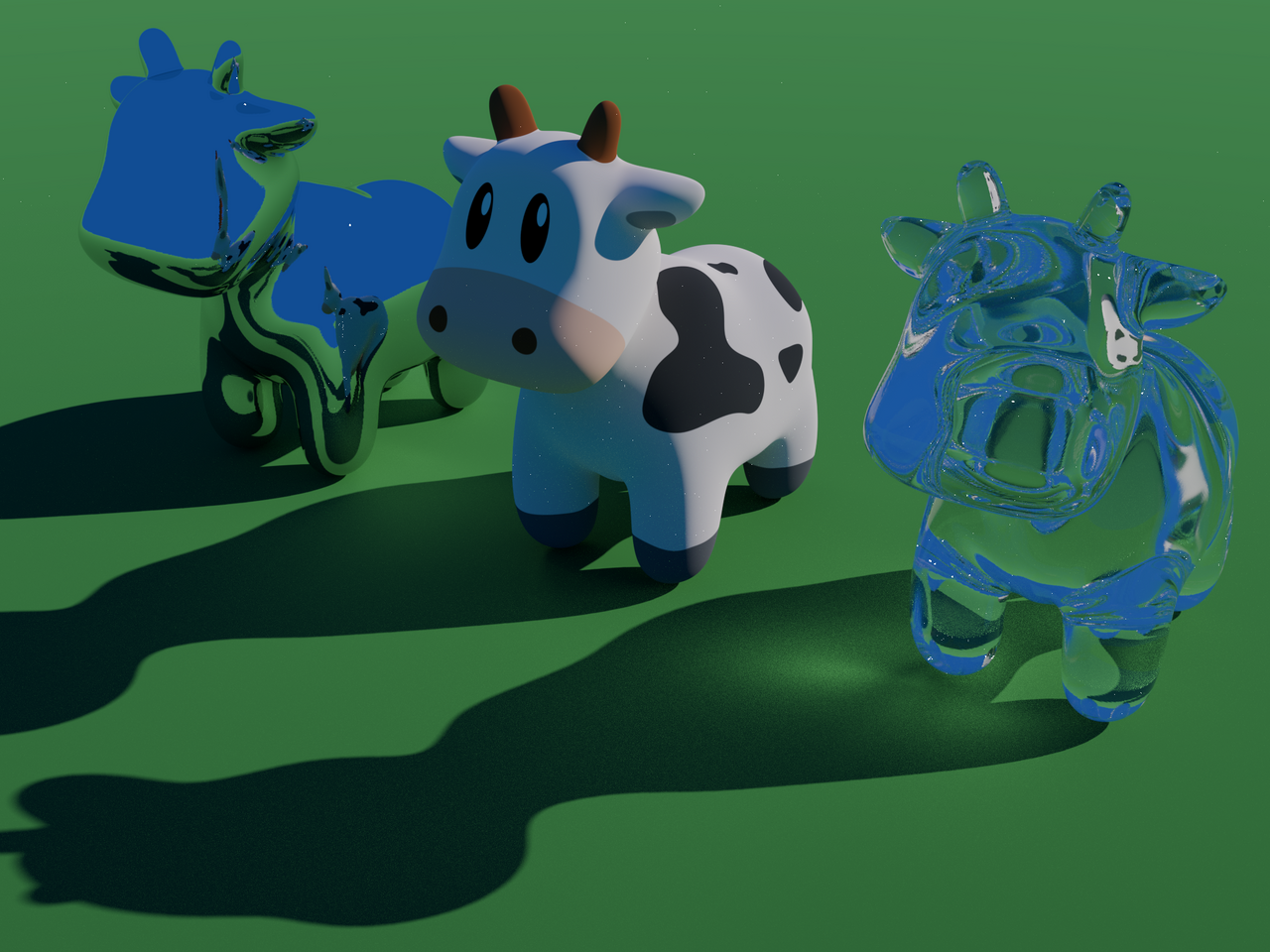

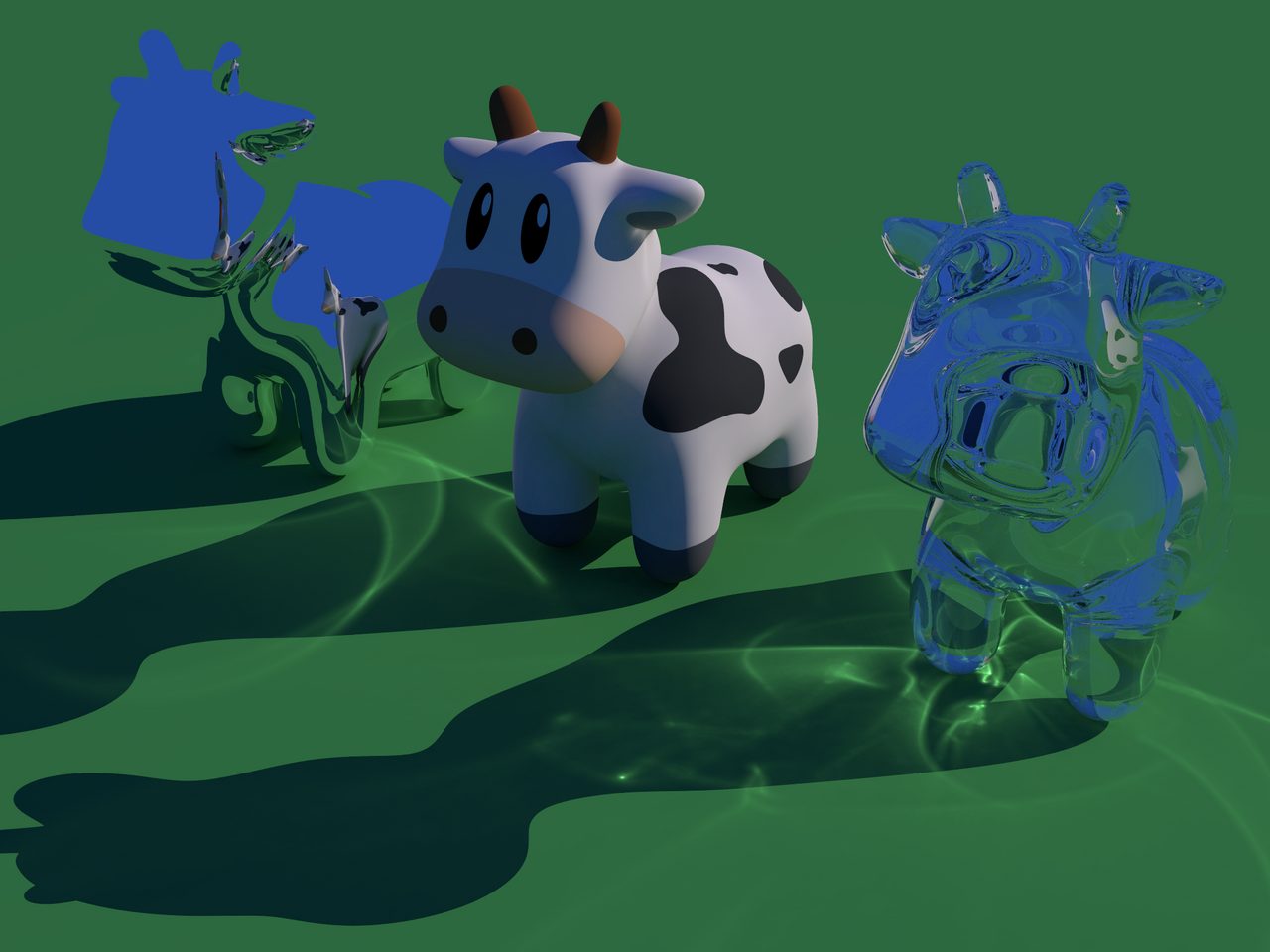

而更高保真的软阴影（下图由光线追踪离线渲染）展示的是同一个问题的"标准答案"——逐像素按面积光源采样，天然得到正确的半影：

把这张图与实时方案的结果对照着看，可以直观理解第三章 PCSS 想逼近的目标是什么。

4.4 参数说明

• radius 是采样半径（以纹素为单位）。取值越大边缘越软，但采样数按 $O(n^2)$ 增长，且所需 bias 也随之增大——因为偏移要覆盖整个滤波区域。
• 硬件 PCF 通过 sampler2DShadow 与硬件比较采样器实现，一次采样完成 2×2 双线性比较，是 4 次采样换来的软边。

4.5 PCF 的三个固有代价

第二条是 PCF 最硬的限制，也是 VSM 的动机所在——第三章讲 PCSS 如何在 PCF 上叠一层自适应，第四章讲矩方法如何绕开"逐次比较"这件事。

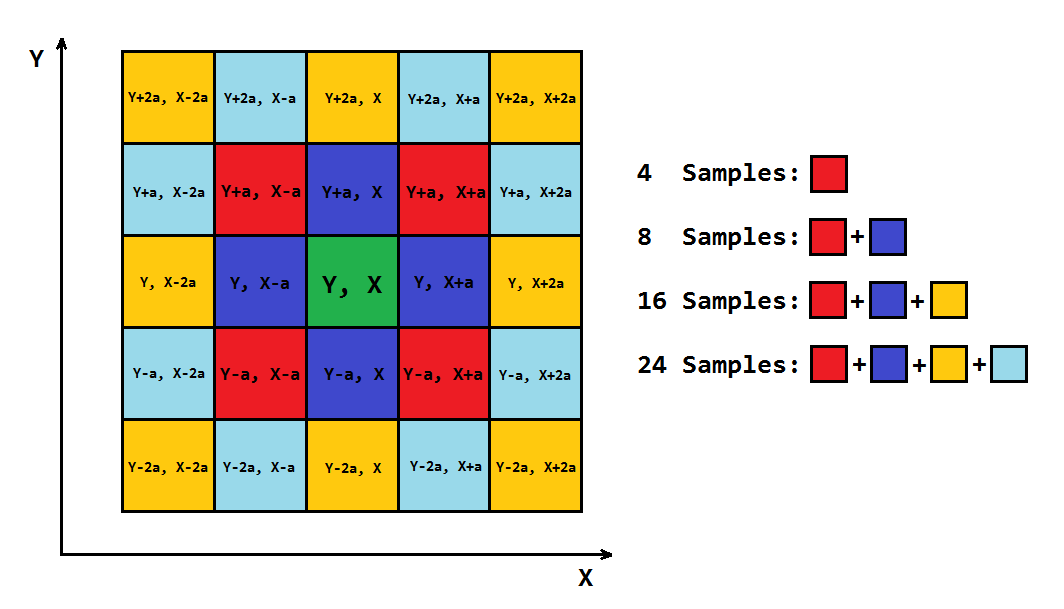

4.6 采样图案：从网格到泊松盘

朴素的 PCF 用矩形网格采样，这会带来一个副作用：规则的采样图案会在阴影边缘留下规则的条带痕迹。当核半径较大时，这种痕迹会明显到被肉眼识别为"方块状渐变"。

实践中常见的替代图案有三类：

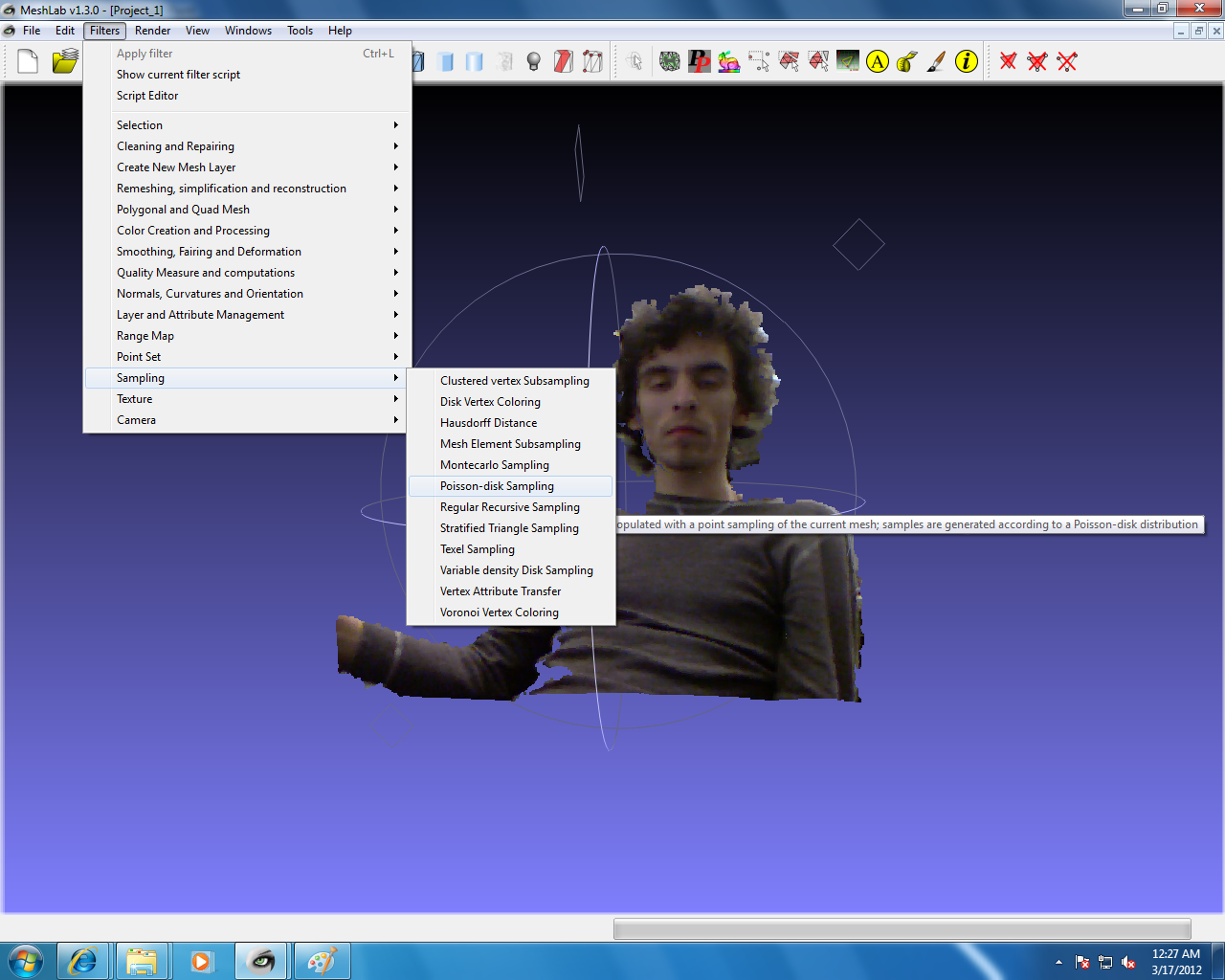

泊松盘采样的样本分布有现成的真实图案可供对照：

可分离采样（Separable Filtering）值得一提：矩形网格的 PCF 可以拆成横向与纵向两趟，把 $n^2$ 次采样降为 $2n$ 次。但那需要两趟渲染与中间缓冲，在延迟渲染下未必划算——这是一个典型的"算法上更优、工程上未必"的取舍。

4.7 硬件 PCF：2×2 比较采样

现代 GPU 提供了硬件比较采样器（sampler2DShadow），一次采样即可完成 2×2 邻域的双线性比较插值：

//-----------------------------------【硬件 PCF】---------------------------------------------
// 描述：sampler2DShadow 一次采样完成 2×2 双线性比较
//--------------------------------------------------------------------------------------------
//【1】用比较采样器，第三个分量是要比较的参考深度
uniform sampler2DShadow shadowMap;
float shadow = texture(shadowMap, vec3(projCoords.xy, currentDepth - bias));
// 返回的是 2×2 邻域比较结果的插值，等价于 4 次采样的软边

这行代码用一次采样换来 4 次采样的软边，是 PCF 在实时渲染中得以普及的关键——没有硬件比较采样器，PCF 的成本会高到无法作为默认方案。

PCF 的来龙去脉与多种采样变体，MJP 的 A Sampling of Shadow Techniques 梳理得最完整；GPU Gems 第 11 章则是 PCF 早期工程化的原始章节 —— https://therealmjp.github.io/posts/shadow-maps/ ｜ https://developer.nvidia.com/gpugems/gpugems/part-ii-lighting-and-shadows/chapter-11-shadow-map-antialiasing

硬件比较采样之所以能"一次换四次"，是因为 GPU 在纹理单元里内置了比较逻辑：

4.8 边缘软硬与核半径的关系

PCF 的核半径直接决定阴影边缘的软化程度，但它们不是线性关系：

这张表也解释了为什么 PCF 通常只做"轻微软化"：它擅长的是消除锯齿感，而不是产生物理正确的软阴影。真正要让半影宽度有物理依据，得靠第三章的 PCSS。

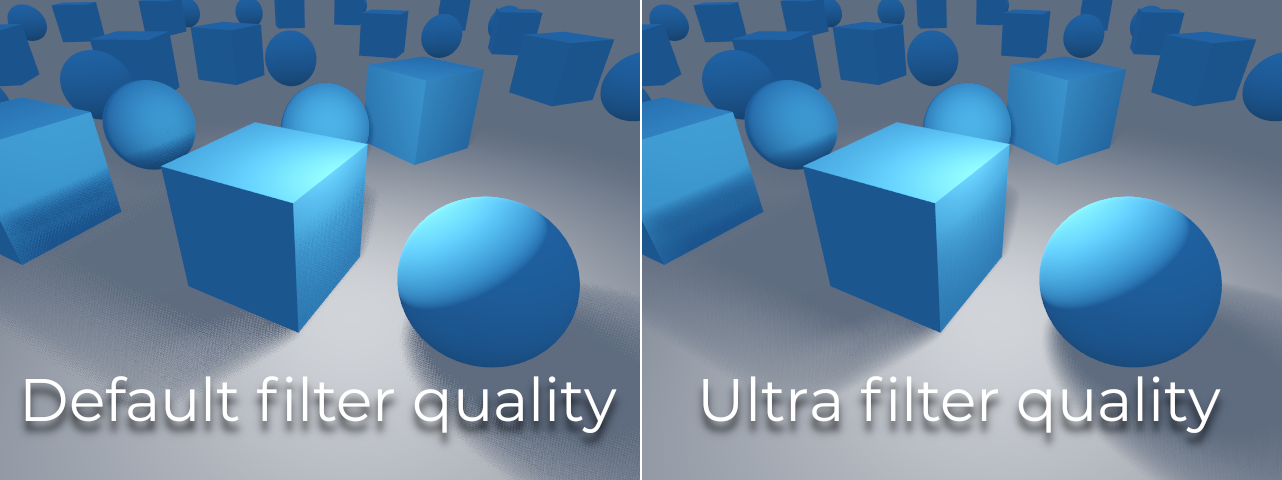

滤波质量档位之间的真实差异：

把阴影边缘放大，滤波前后的差别才看得清：

三、PCSS：让核面积随遮挡距离自适应

5.1 固定采样半径的局限

PCF 的采样半径是个常数，所以它给出的软硬程度与真实光照不符——真实世界里，遮挡体离接收面越远，半影越宽。PCSS（Percentage-Closer Soft Shadows）的做法是让核面积随遮挡距离自适应：先估计遮挡体的平均距离，据此推出半影宽度，再按这个宽度做 PCF。

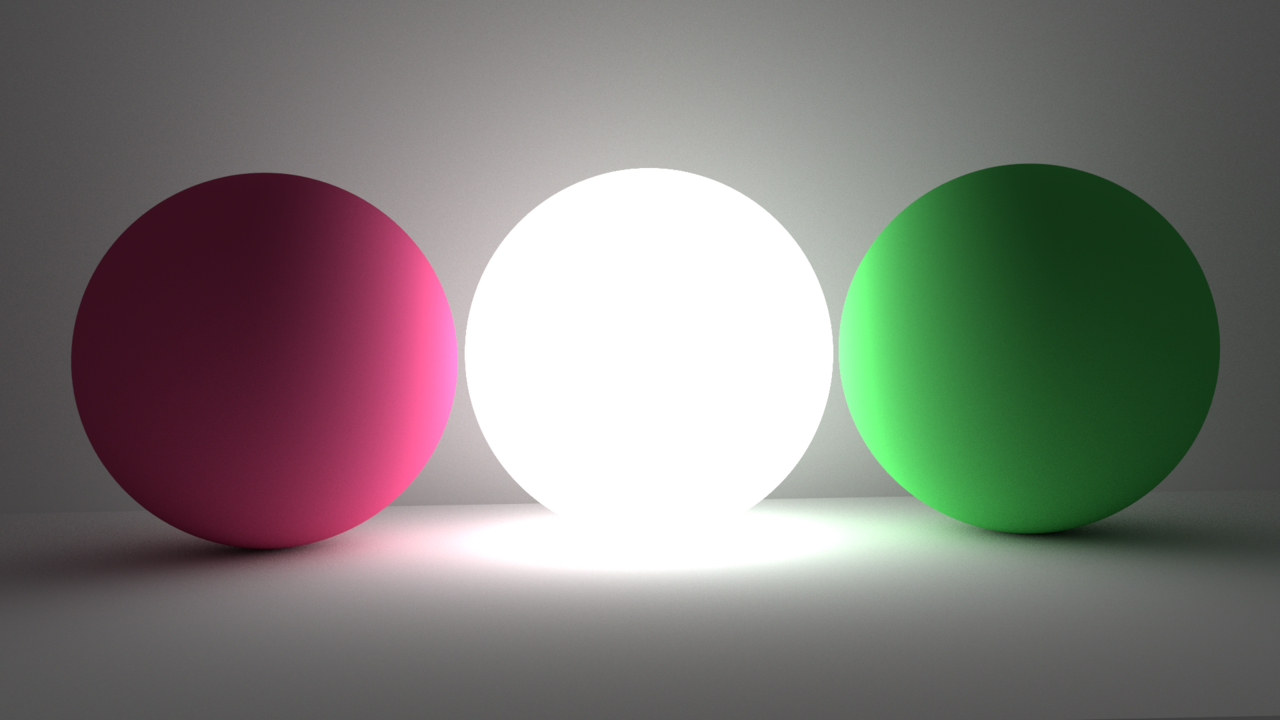

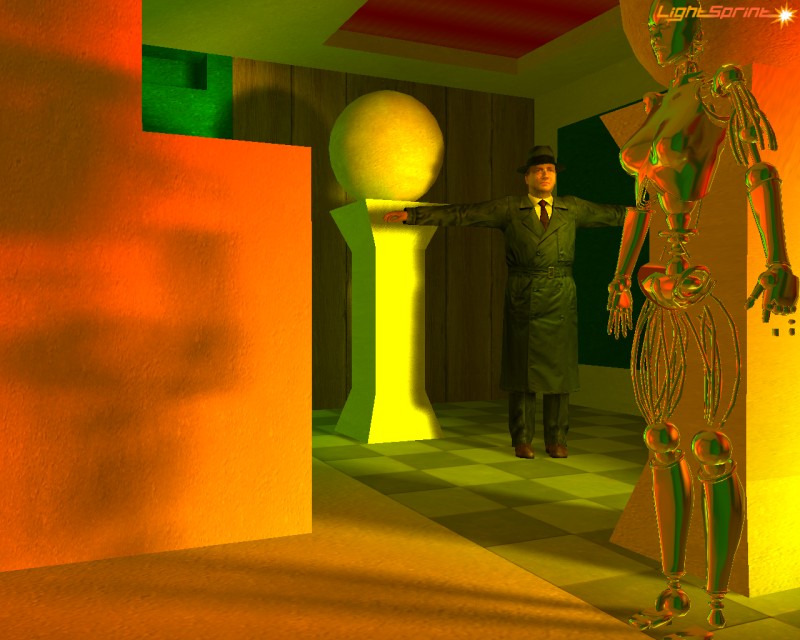

固定半径做不到的事，离线全局光照给出了参照——真实场景里的半影随遮挡距离连续变化：

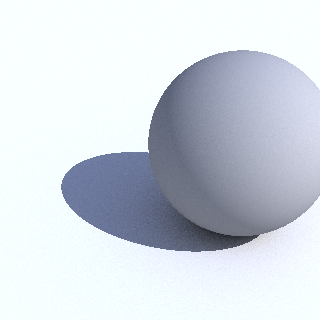

点光源投出的影子是锐的——它没有面积，半影宽度为零：

5.2 原理：三步流程

PCSS 不是对 PCF 的替代，而是在它前面加了两步：

① Blocker Search   在阴影贴图中搜索遮挡体，求其平均深度
② 估计半影宽度     由遮挡体距离与接收面距离算出滤波半径
③ PCF              用上一步的半径做变半径 PCF

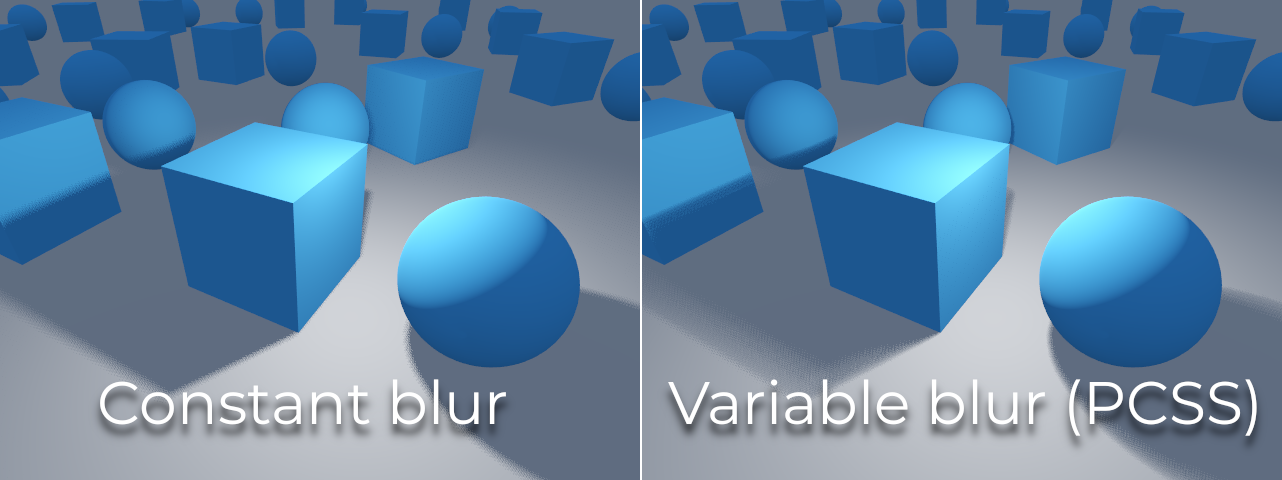

PCSS 在引擎里也不是纸面概念：

注意它把 PCF 变成了"变半径"版本——半径不再是常数，而是每个像素现算出来的。这正是它比 PCF 贵的原因。

5.3 关键公式：半影宽度

半影宽度由相似三角形给出：

$$ w_{\text{penumbra}} = \frac{d_{\text{receiver}} - d_{\text{blocker}}}{d_{\text{blocker}}} \cdot w_{\text{light}} $$

其中：

• $w_{\text{penumbra}}$ 是屏幕上该点的半影宽度，即 PCF 的滤波半径。
• $d_{\text{receiver}}$ 是接收面（当前像素对应表面）在光源空间的深度。
• $d_{\text{blocker}}$ 是遮挡体的平均深度，由第①步的 Blocker Search 求得。
• $w_{\text{light}}$ 是光源的物理尺寸。

这个公式的物理含义很直白：遮挡体离接收面越远，半影越宽。当 $d_{\text{blocker}} \approx d_{\text{receiver}}$（遮挡体紧贴接收面）时，半影宽度趋于零——得到硬阴影，正如现实中贴合的接触阴影一样锐利。

一个能感知到的参照是面光源与点光源的差异。面光源（Area Light）在物理上必然产生半影，而点光源不会：

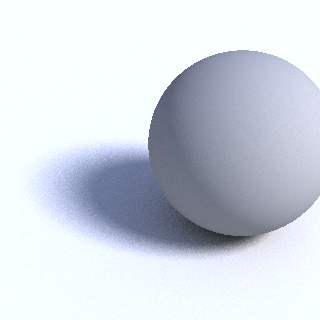

换成球体这个更简洁的几何体，软阴影在各处的宽度差异会更清楚：

PCSS 想复现的正是这个现象——用一张深度图，估计出本该由面光源采样得到的半影宽度。

真实世界里，半影随遮挡距离增大是常态：

半影不是渲染器的发明，而是几何光学的结果——地球本影投在月球上的边缘正是半影：

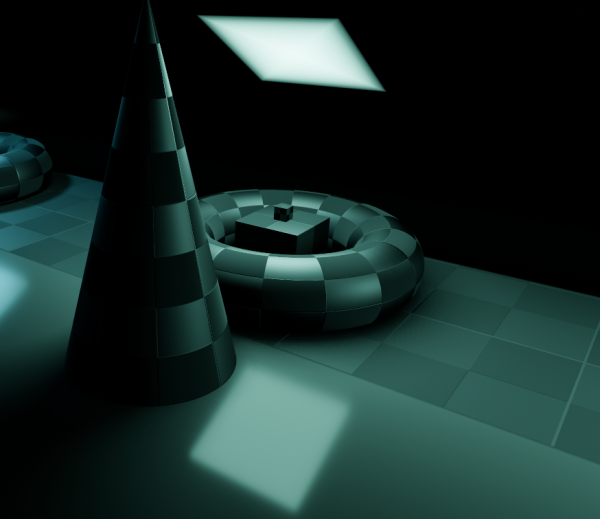

渲染器要逼近的正是这种效果——面光源之所以给出软阴影，是因为它本身有面积：

换成有面积的光源，影子立刻出现软边：

真实世界里同一遮挡物的半影是有层次的：

5.4 代码：Blocker Search 与半影估计

//-----------------------------------【PCSS 半影宽度估计】-------------------------------------
// 描述：固定大小搜索遮挡体，按平均遮挡距离推出滤波半径
//--------------------------------------------------------------------------------------------
//【1】Blocker Search：在固定范围内找出所有遮挡当前点的纹素，求平均深度
float findBlockerDepth(vec3 projCoords, float bias) {
    float blockerSum = 0.0, blockerCount = 0.0;
    for (int i = 0; i < BLOCKER_SAMPLES; ++i) {
        float d = texture(shadowMap, projCoords.xy + blockOffsets[i] * texelSize).r;
        if (d < projCoords.z - bias) { blockerSum += d; blockerCount += 1.0; }
    }
    return blockerCount > 0.0 ? blockerSum / blockerCount : -1.0;  // -1 = 无遮挡，直接受光
}

//【2】由遮挡距离推半影宽度，再以此半径做 PCF
float penumbra = (projCoords.z - blockerDepth) / blockerDepth * lightSize;

上面代码中，第①步的成本是关键：Blocker Search 的采样数与滤波半径无关（它在一个固定范围内搜索），这让 PCSS 的总成本不至于失控——但也意味着遮挡体分布稀疏时，它可能搜不到足够的遮挡体。

5.5 与 PCF 的成本对照

把遮挡距离与光源尺寸都算进去之后，半影会是连续变化的：

PCSS 论文自述的卖点里，有一条对工程判断最有用：它独立于几何复杂度——因为全部计算都在图像空间。这一点在第七章与其他方法横向对比时还会用到。原文与 NVIDIA 的官方 PDF、以及 Bavoil 在 GDC 2008 的系统性讲义，是理解 PCSS 定位的三份主要材料 —— https://developer.download.nvidia.com/shaderlibrary/docs/shadow_PCSS.pdf ｜ https://www.th-nuremberg.de/cogr/uploads/Computergrafik/Bavoil-SoftShadowMapping.pdf

5.6 延伸阅读与实践资源

按主题整理一份可直接点开的清单，便于对照动手：

基础实现

• Shadow Mapping — LearnOpenGL：https://learnopengl.com/Advanced-Lighting/Shadows/Shadow-Mapping
• Point Shadows（全向阴影）— LearnOpenGL：https://learnopengl.com/Advanced-Lighting/Shadows/Point-Shadows
• Shadow Mapping Part 1 — OGLDEV：https://ogldev.org/www/tutorial23/tutorial23.html
• Shadow Mapping Part 2 — OGLDEV：https://ogldev.org/www/tutorial24/tutorial24.html
• Tutorial 16: Shadow mapping — opengl-tutorial：https://www.opengl-tutorial.org/intermediate-tutorials/tutorial-16-shadow-mapping/
• Omnidirectional Shadow Mapping — GPU Gems Ch.12：https://developer.nvidia.com/gpugems/gpugems/part-ii-lighting-and-shadows/chapter-12-omnidirectional-shadow-mapping

软阴影与滤波

• Shadow Map Antialiasing（PCF）— GPU Gems Ch.11：https://developer.nvidia.com/gpugems/gpugems/part-ii-lighting-and-shadows/chapter-11-shadow-map-antialiasing
• Generating Soft Shadows Using Occlusion Interval Maps — GPU Gems Ch.13：https://developer.nvidia.com/gpugems/gpugems/part-ii-lighting-and-shadows/chapter-13-generating-soft-shadows-using-occlusion
• A Sampling of Shadow Techniques — MJP：https://therealmjp.github.io/posts/shadow-maps/

矩方法与 VSM

• Variance Shadow Maps 原文 PDF（Donnelly & Lauritzen）：http://igm.univ-mlv.fr/~biri/Enseignement/MII2/Donnees/variance_shadow_maps.pdf
• Moment Shadow Mapping — Christoph Peters：http://momentsingraphics.de/I3D2015.html
• 矩方法论文索引 — Christoph Peters：https://momentsingraphics.de/Publications.html
• selfshadow 论文与课程索引 — Stephen Hill：https://blog.selfshadow.com/publications/
• SIGGRAPH 2013 物理着色课程 — selfshadow：https://blog.selfshadow.com/publications/s2013-shading-course/
• SIGGRAPH Advances 课程归档（历年实时渲染前沿课程）：https://advances.realtimerendering.com/
• selfshadow 博客主页（Lauritzen 的 VSM 系列讨论多发布于此）：https://blog.selfshadow.com/

深度精度与深度偏移

• Depth Precision Visualized — Nathan Reed, NVIDIA：https://developer.nvidia.com/content/depth-precision-visualized
• Attack of the depth buffer — M. Pettineo：https://mynameismjp.wordpress.com/2010/03/22/attack-of-the-depth-buffer/
• Maximizing Depth Buffer Range and Precision — Outerra：http://outerra.blogspot.com/2012/11/maximizing-depth-buffer-range-and.html
• A couple of notes about Z — Emil Persson：https://www.humus.name/index.php?ID=255
• Depth testing — LearnOpenGL：https://learnopengl.com/Advanced-OpenGL/Depth-testing
• The Visibility Problem and the Depth Buffer — Scratchapixel：https://www.scratchapixel.com/lessons/3d-basic-rendering/rasterization-practical-implementation/visibility-problem-depth-buffer-depth-interpolation.html
• glPolygonOffset — docs.gl：https://docs.gl/gl4/glPolygonOffset
• glClipControl — docs.gl：https://docs.gl/gl4/glClipControl
• glDepthRange — docs.gl：https://docs.gl/gl4/glDepthRange
• Depth Bias — Microsoft D3D11：https://learn.microsoft.com/en-us/windows/win32/direct3d11/d3d10-graphics-programming-guide-output-merger-stage-depth-bias
• Vulkan Spec — Depth Bias：https://docs.vulkan.org/spec/latest/chapters/primsrast.html#primsrast-depthbias
• Vulkan Spec — Fragment Operations：https://docs.vulkan.org/spec/latest/chapters/fragops.html

级联与引擎文档

• Cascaded Shadow Maps — Microsoft DirectX Tech Article：https://learn.microsoft.com/en-us/windows/win32/dxtecharts/cascaded-shadow-maps
• Common Techniques to Improve Shadow Depth Maps — Microsoft：https://learn.microsoft.com/en-us/windows/win32/dxtecharts/common-techniques-to-improve-shadow-depth-maps
• Cascaded Shadow Mapping — LearnOpenGL Guest Article：https://learnopengl.com/Guest-Articles/2021/CSM
• Perspective Shadow Maps: Care and Feeding — GPU Gems Ch.14：https://developer.nvidia.com/gpugems/gpugems/part-ii-lighting-and-shadows/chapter-14-perspective-shadow-maps-care-and-feeding
• Real-time shadows — Unity Manual：https://docs.unity3d.com/Manual/shadow-realtime.html
• Implementation details of shadow cascades — Unity：https://docs.unity3d.com/Manual/shadow-cascades-implementation-details.html
• URP asset reference（Shadows 段）— Unity：https://docs.unity3d.com/Manual/urp/universalrp-asset.html
• Virtual Shadow Maps — Unreal Engine：https://docs.unrealengine.com/5.3/en-US/virtual-shadow-maps-in-unreal-engine/
• Efficient Shadow Volume Rendering（对照技术）— GPU Gems Ch.9：https://developer.nvidia.com/gpugems/gpugems/part-ii-lighting-and-shadows/chapter-9-efficient-shadow-volume-rendering

以上链接均经过实际访问确认可打开。少数资料站（如各论文的 ACM DOI 页）存在机器人校验，正文引用时优先给出作者主页或厂商服务器的 PDF 直链，以保证长期可访问。

延伸：点光源的立方体阴影贴图——同一套深度比较，只是把一张图换成六个方向（超出本文正文范围，仅作对照）：

它存下来的深度立方体贴图长这样：

5.7 Blocker Search 的采样数怎么定

Blocker Search 是 PCSS 里唯一"新增"的开销，它的采样数 $m$ 决定了两件事：能否找到足够的遮挡体、以及总成本。

关键限制在于：Blocker Search 的搜索范围是固定的，不随滤波半径变化。这意味着当遮挡体在阴影贴图上非常稀疏（例如细长物体的投影）时，固定范围内的采样可能一个都没打中遮挡体，此时估计退化为"无遮挡"——表现为阴影局部消失。

工程上的兜底是给一个最小半影宽度，让"完全无遮挡"与"局部无遮挡"之间不至于跳变。

5.8 用矩方法加速 Blocker Search

Blocker Search 需要多次采样才能估计遮挡体平均深度。但如果阴影贴图存的是矩（第四章的 VSM），那么遮挡体的平均深度可以直接由矩反推，无需逐次采样：

这就是 VSSM（Variance Soft Shadow Mapping）的核心：它把 PCSS 的 Blocker Search 换成了 VSM 的矩，从而在保持 PCSS 软阴影质量的同时大幅降低成本。论文给出的三场景总耗时是 Balls 7.7、Sponza 9.8、Soldier 32.8（含 GBuf / SM / HSM / SAT 分项），这些数字在第七章还会用到。

这条路线绕开了取舍：它把两者的优点串起来——PCSS 提供物理正确的半影，VSM 提供廉价的遮挡估计。

INRIA 的屏幕空间 PCSS 工作把 PCSS 放进屏幕空间渲染循环，声称比传统 PCF 软阴影更快且视觉质量相近，是这条"换空间"思路的代表 —— https://hal.inria.fr/inria-00536256/file/paper.pdf

PCSS 的原始论文则同时有 ACM 版本与 NVIDIA 服务器的 PDF 直链，后者更便于长期访问 —— https://http.download.nvidia.com/developer/presentations/2005/SIGGRAPH/Percentage_Closer_Soft_Shadows.pdf

5.9 仍建在逐次比较之上

PCSS 解决了"软硬不均"的问题，但它仍然建立在逐次比较之上，因此继承了 PCF 的两个固有代价：无法预过滤、bias 仍需手工调。真正想把"逐次比较"这件事换掉，需要换一套表示——这就是下一章的矩方法。

四、矩方法：VSM 的切比雪夫上界

6.1 从「比较」到「估计概率」

VSM（Variance Shadow Maps）的思路是一次换表示：不再存"这里有一个深度"，而是存 $\text{depth}$ 与 $\text{depth}^2$ 两个矩，用切比雪夫不等式（Chebyshev's Inequality）算出"被遮挡的概率上界"。由于存的是可线性滤波的统计量，整张图可以被模糊、可以走 mipmap、可以走各向异性过滤——PCF 做不到的事它都能做。

6.2 原理：从"比较"到"估计概率"

VSM 把可见性问题重述为概率问题：

$$ P(x \ge t) \le \frac{\sigma^2}{\sigma^2 + (t - \mu)^2} $$

其中：

• $t$ 是当前像素的深度。
• $\mu$ 是该点邻域内深度的一阶矩（均值）。
• $\sigma^2$ 是该邻域内深度的二阶中心矩（方差），由 $\sigma^2 = M_2 - \mu^2$ 求得，$M_2$ 为 $\text{depth}^2$ 的均值。
• 右侧即切比雪夫上界，直接当作该点的阴影强度使用。

由于 $\mu$ 与 $M_2$ 都是线性可滤波的量，把阴影贴图做一次模糊，等于对整片邻域求矩——滤波半径不再需要逐次采样。

作为对照，下面这张是传统阴影贴图在离线渲染中的表现，可以看到软阴影与自遮挡处理得当时的参考质量：

6.3 代码：VSM 的渲染与采样

//-----------------------------------【VSM 双矩渲染】-----------------------------------------
// 描述：第一趟写 depth 与 depth^2 两个通道
//--------------------------------------------------------------------------------------------
//【1】写双矩
out vec2 moments = vec2(gl_FragCoord.z, gl_FragCoord.z * gl_FragCoord.z);

//【2】采样时用切比雪夫上界
float chebyshevUpperBound(vec2 moments, float t) {
    if (t <= moments.x) return 1.0;                       // 完全受光
    float variance = moments.y - moments.x * moments.x;    // σ² = M₂ - μ²
    variance = max(variance, minVariance);                 // ← 最小方差钳制
    float d = t - moments.x;
    return variance / (variance + d * d);
}

上面代码中，第 6 行是 VSM 能实用的关键：最小方差钳制。若不钳制，当邻域内深度完全一致时 $\sigma^2 = 0$，上界退化为 0/0——表现为亮处出现黑色漏光。钳制给方差设一个下限，优雅地解决了这个问题，这也是 VSM 相对早期矩方法最实用的改进。

6.4 该方法的失效边界

两阶矩只能描述单峰分布。当同一片邻域内出现两个分离的深度层（例如前景物体与背景墙共处一个滤波核），矩方法无法表达这种双峰，上界会失真：

• 漏光（Light Bleeding）：前景的阴影"渗出"到背景上，出现与实际不符的暗区
• 过度变亮：分离深度层被平均后，本应全暗的区域变得半亮

这是 VSM 的结构性失效，不是调参能修好的。缩紧滤波核能缓解，但也就失去了它"可大幅过滤"的优势。第五章的 ESM 与后续的矩方法改进，都在这个问题上做文章。

6.5 SAVSM：任意矩形滤波区的恒定代价

VSM 的双矩通道为"可大幅过滤"提供了前提，但用什么方式过滤仍影响成本。GPU Gems 3 第 8 章给出的 SAVSM（Summed-Area Variance Shadow Maps）用求和面积表（Summed-Area Table）实现任意矩形滤波区的恒定代价查询：

恒定代价这一点很关键：它意味着"想软到什么程度"不再受成本约束——这与 PCF 形成鲜明对照，后者的核面积每翻一倍，采样数翻四倍。GPU Gems 3 第 8 章的 Figure 8-13 直接对比了硬件 PCF、blurred VSM 与 SAVSM 的相对性能，并强调三者都工作在图像空间、基本与几何复杂度无关。

6.6 双峰问题：一个具体例子

抽象描述不好理解，看一个具体场景。假设滤波核（例如 5×5 邻域）内包含两块表面：

矩方法据此算出 $\mu = 0.46$、$\sigma^2 \approx 0.038$。现在屏幕上某点在深度 0.68（位于背景墙面上，理应只受前景物体遮挡）：

代入切比雪夫上界，得到的遮挡概率是一个明显小于 1 的值——背景墙上本应完全处于阴影的区域，被算成了半亮。这就是矩方法无法表达双峰分布的直观后果。

反过来，如果屏幕点在深度 0.28（前景物体朝光的一面，理应完全受光），矩估计也可能给出偏暗的结果，造成前景物体自身出现虚假阴影。

这两种错误的方向相反，且无法靠调整任何单一参数同时消除——缩核能同时缓解两者，但缓解的是程度，不是结构。

6.7 后续工作：更高阶的矩

既然两阶矩不够，自然的想法是多加几阶。Improved Moment Shadow Maps（JCGT）指出 VSM 实际使用的基是 $(1, z, z^2)$，并给出用更高阶矩重建可见性分布的方法。Christoph Peters 的矩方法论文序列（含 I3D 2015 的 Moment Shadow Mapping）是这条线的权威出处 —— http://momentsingraphics.de/I3D2015.html ｜ https://momentsingraphics.de/Publications.html ｜ https://blog.selfshadow.com/publications/

代价是存储与带宽成比例上升：$n$ 阶矩需要 $n+1$ 个通道。在延迟渲染本就吃带宽的前提下（见本系列第一篇对 G-Buffer 带宽的分析），这笔账要仔细算——矩方法的所有优势，都建立在"额外的通道换免调参"这个交易上。

6.8 一张对照图

6.9 免调参的代价是近似

VSM 用近似换掉了调 bias：它不需要手工偏移，因为方差本身就描述了深度波动。这也是回答开篇那个问题的一半——为什么主流引擎不全换 VSM？因为近似有失效边界，而失效方式（漏光）在美术上比 acne 更难接受。

五、ESM 与矩方法的边界

7.1 换一个基函数

ESM（Exponential Shadow Maps）换了一个更好的基函数：用指数函数近似可见性，以更少的存储获得更好的质量与性能。但它的代价更"硬"——当接收面深度小于参考深度时，指数近似会直接失效，必须回退到 PCF 或另做处理。

7.2 原理：指数化的可见性

ESM 的核心是把遮挡函数写成指数形式，使得线性滤波后仍能恢复出可用的可见性估计。相比 VSM 的两阶矩，指数形式在多数区间上的近似误差更小，因此可以在更小的滤波核下得到更平滑的结果。

具体做法是：渲染时把深度写成 $e^{-c \cdot d}$（$c$ 为可调常数），采样时用两个指数值相除得到可见性：

$$ V = \frac{e^{-c \cdot d_{\text{occluder}}}}{e^{-c \cdot d_{\text{receiver}}}} $$

其中：

• $d_{\text{occluder}}$ 是该纹素存的遮挡体深度。
• $d_{\text{receiver}}$ 是当前像素的深度。
• $c$ 是指数常数，它直接决定近似的有效区间——$c$ 越大，近似越陡峭、越接近硬阴影；$c$ 越小，越平滑但越容易饱和。

由于 $e^{-c \cdot d}$ 是线性可滤波量（它的滤波结果对应几何平均而非算术平均，这正是近似误差的来源），整张图可以像 VSM 一样做大幅模糊。

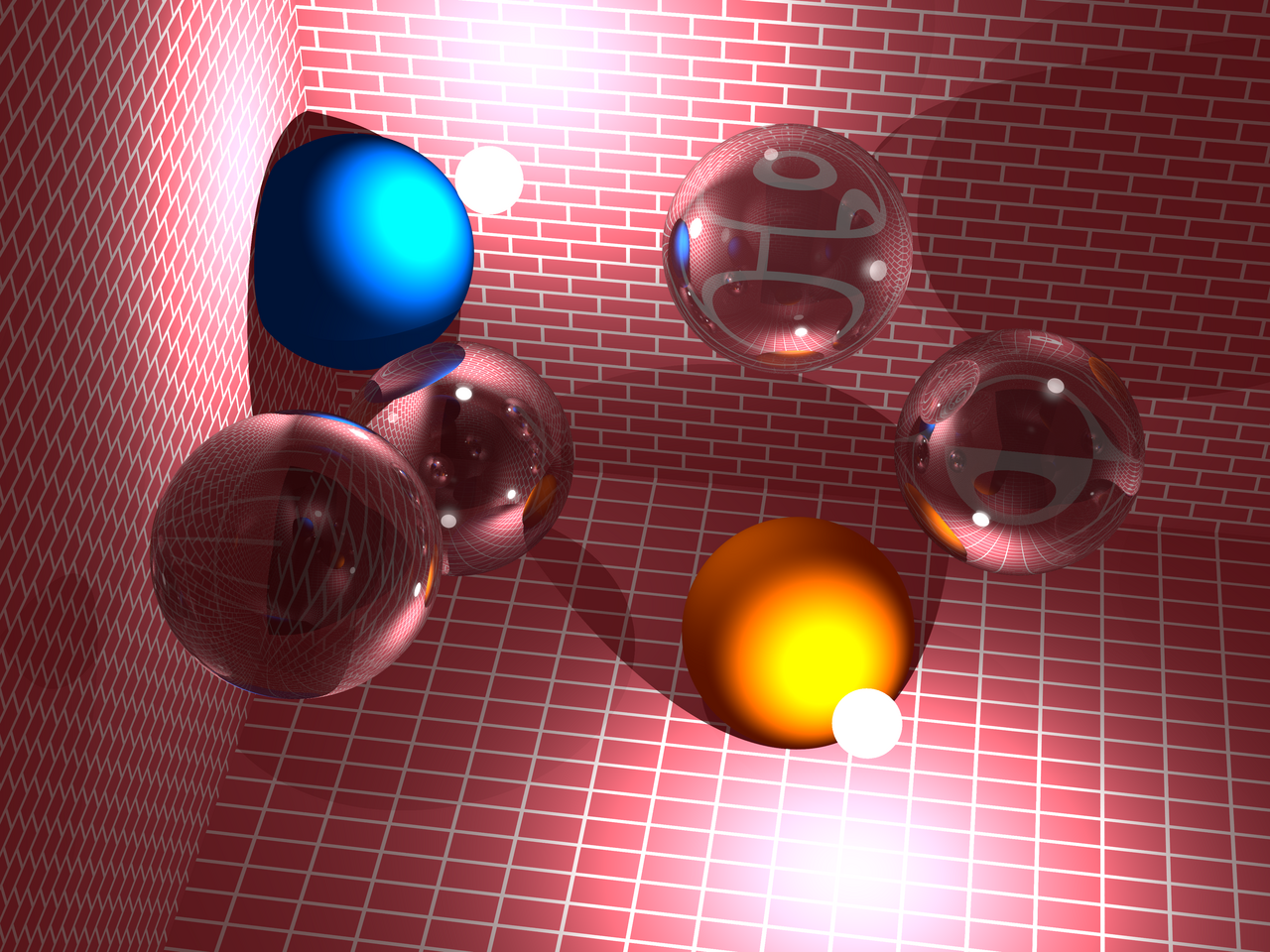

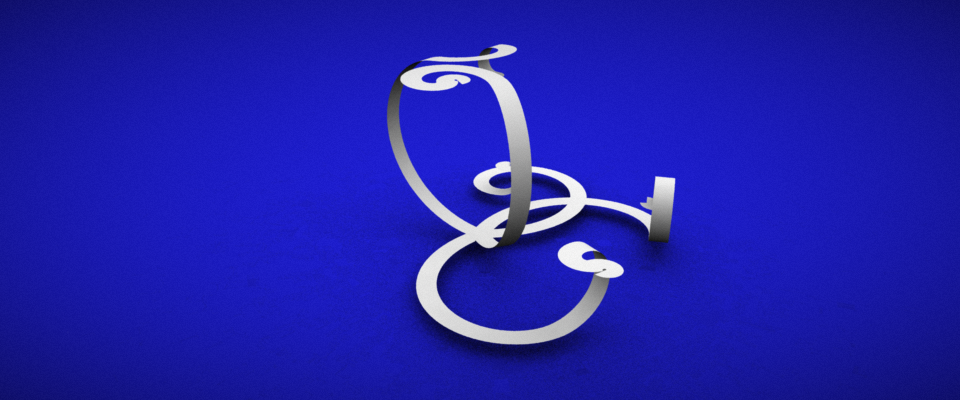

一个高质量的离屏渲染能直观展示"正确的软阴影与间接光"应该长什么样，作为实时方案的目标参照：

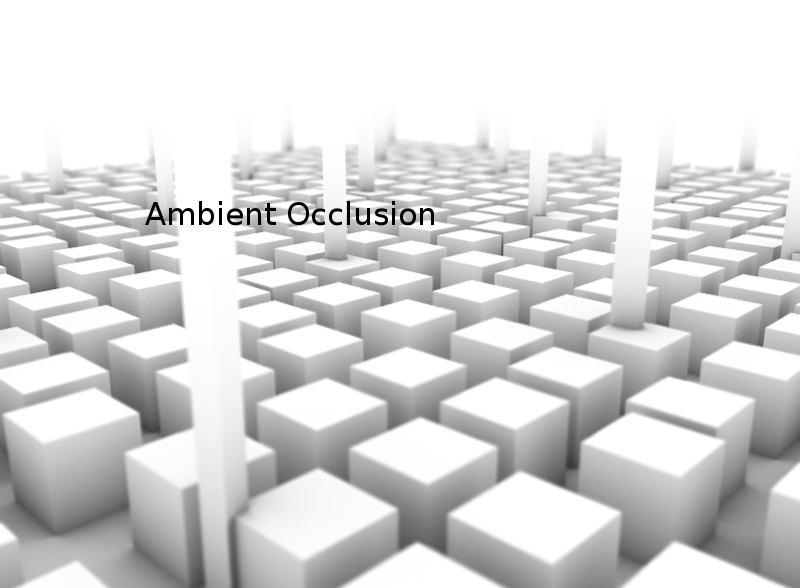

同一类“离线标准答案”的另一张对照：

7.3 代价：有条件的近似

ESM 的近似只在接收面深度不小于参考深度时成立。一旦越界（例如物体紧贴或穿插），近似值会急剧偏离，出现整片错误的暗区。

这意味着 ESM 必须配备回退路径：越界时退回 PCF。工程上这不算严重问题——多一次分支判断即可——但它说明了一件事：凡是"用统计量近似可见性"的方法，都必须清楚自己的有效区间。

7.4 三种方法的取舍

参照 Soft Shadow Mip-maps 论文的结论：ESM 以更少存储获得更好质量与性能，但需要在越界时回退。这也解释了为什么工程实践中常见的是"PCF 打底 + 关键场景上 VSM/ESM"的混合方案，而不是全盘替换。

7.5 一个容易忽略的细节：指数常数与场景尺度耦合

$c$ 的取值与场景的深度范围强相关。若把同一套参数从室内场景搬到室外大场景，$c$ 的相对尺度会失效——指数近似对"深度单位"敏感，而 PCF/VSM 对深度单位不敏感（VSM 的切比雪夫上界只用到深度的相对差值）。

这带来一个跨项目复用上的实际差别：VSM 的参数换个场景基本能沿用，ESM 的 $c$ 往往要重调。

7.6 代码：越界回退

//-----------------------------------【ESM 越界回退】-----------------------------------------
// 描述：指数近似在接收面深度小于参考深度时失效，需回退
//--------------------------------------------------------------------------------------------
//【1】正常区间用 ESM
float esmShadow(float occluder, float receiver) {
    return clamp(exp(-ESM_C * occluder) / exp(-ESM_C * receiver), 0.0, 1.0);
}

//【2】越界时回退到 PCF
float shadow = (receiver < occluder) ? esmShadow(occluder, receiver)
                                     : pcfShadow(projCoords, receiver, bias);

7.7 主线到这里已经清楚

第三章到第五章走完，主线已经清楚：每一次"消掉手工调参"的尝试，都换来了一个需要判断有效区间的新近似。下一章换个维度——不再讨论"一个像素怎么算阴影"，而是讨论"方向光的阴影贴图该覆盖多大范围"。

六、CSM：方向光的分辨率分配难题

8.1 当覆盖范围可以是无限大

方向光（Directional Light）没有位置，它的覆盖范围可以是无限大。如果只用一张阴影贴图覆盖整个可见场景，那么在 2048² 的预算下，一个纹素要覆盖很大一块世界空间——近处细节全糊。CSM（Cascaded Shadow Maps）的解法是把视锥切成几段，每段配一张独立的正交投影阴影贴图，按距离分配分辨率。

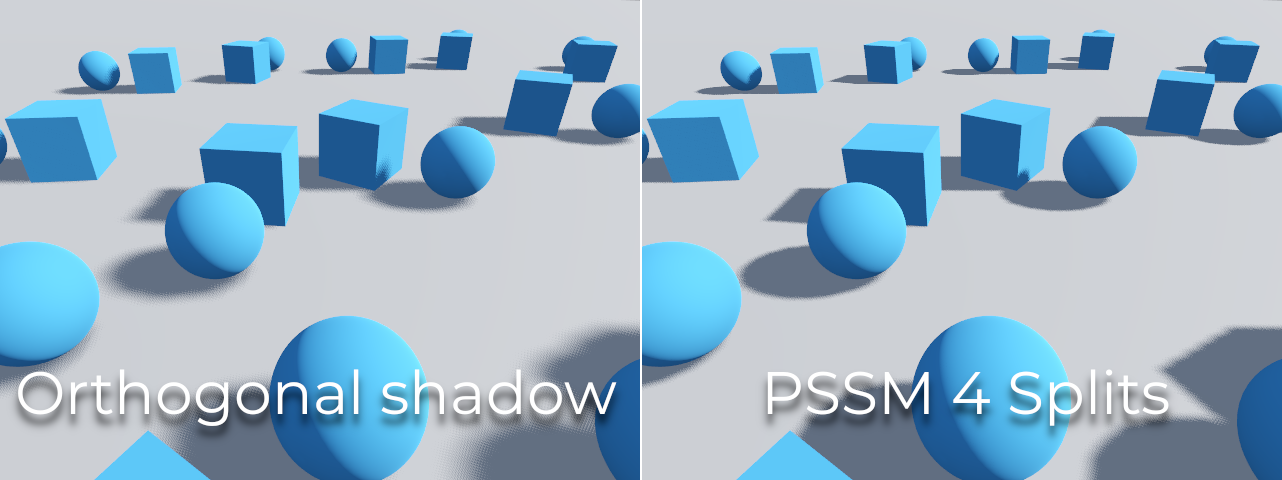

方向光的阴影模式在引擎里是显式可选的：

阴影贴图覆盖范围之外的区域，需要单独处理：

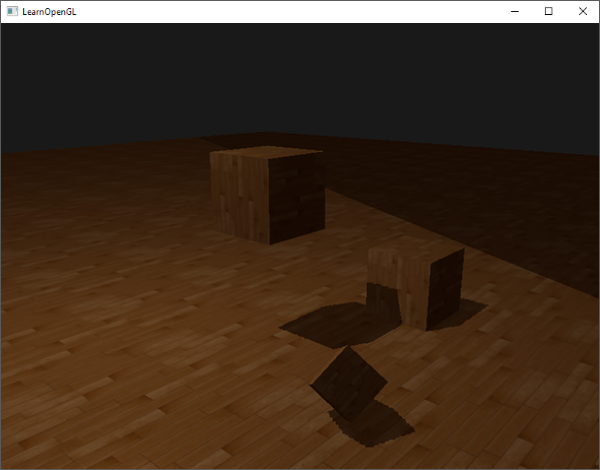

覆盖范围定得再大也是有限的，范围之外没有深度可比：

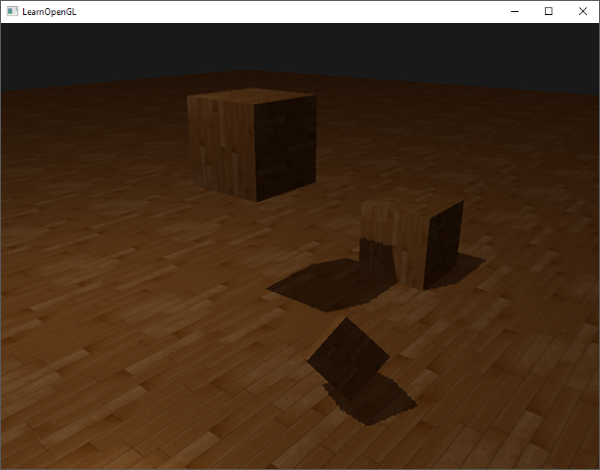

把边界处的采样夹到极值是一种修法，代价是交界处出现过采样：

8.2 原理：把一维的距离问题切成段

近处的物体在屏幕上占的像素多，远处的占得少。所以分辨率也该按这个比例分配：

每一级联（Cascade）是一张独立的阴影贴图，各自用一套正交投影矩阵，只覆盖自己负责的那段视锥。渲染时按像素到相机的距离选择对应的级联，再在级联交界处做混合以避免接缝。

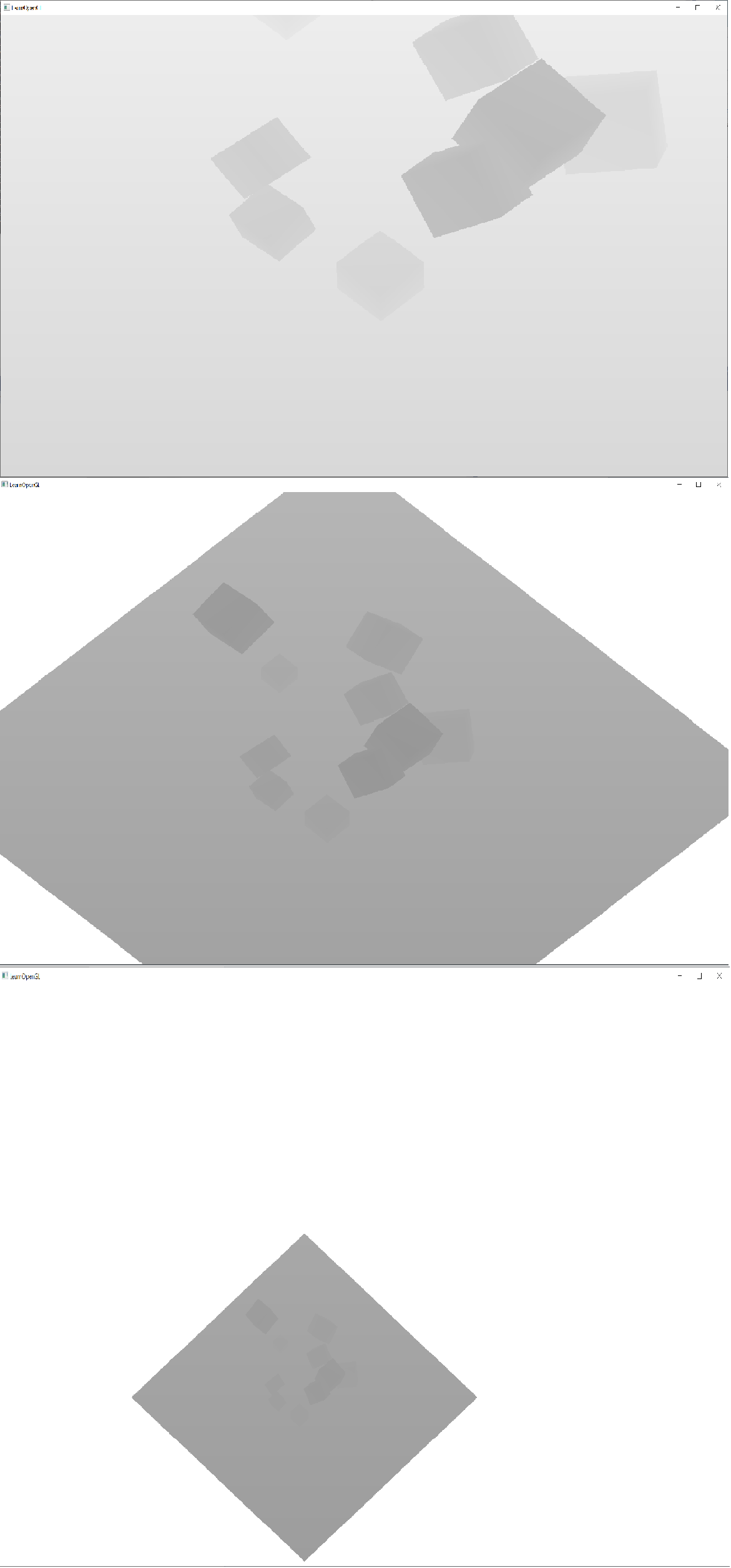

来看一张真实 CSM 调试视图，直观感受"切段"发生了什么：

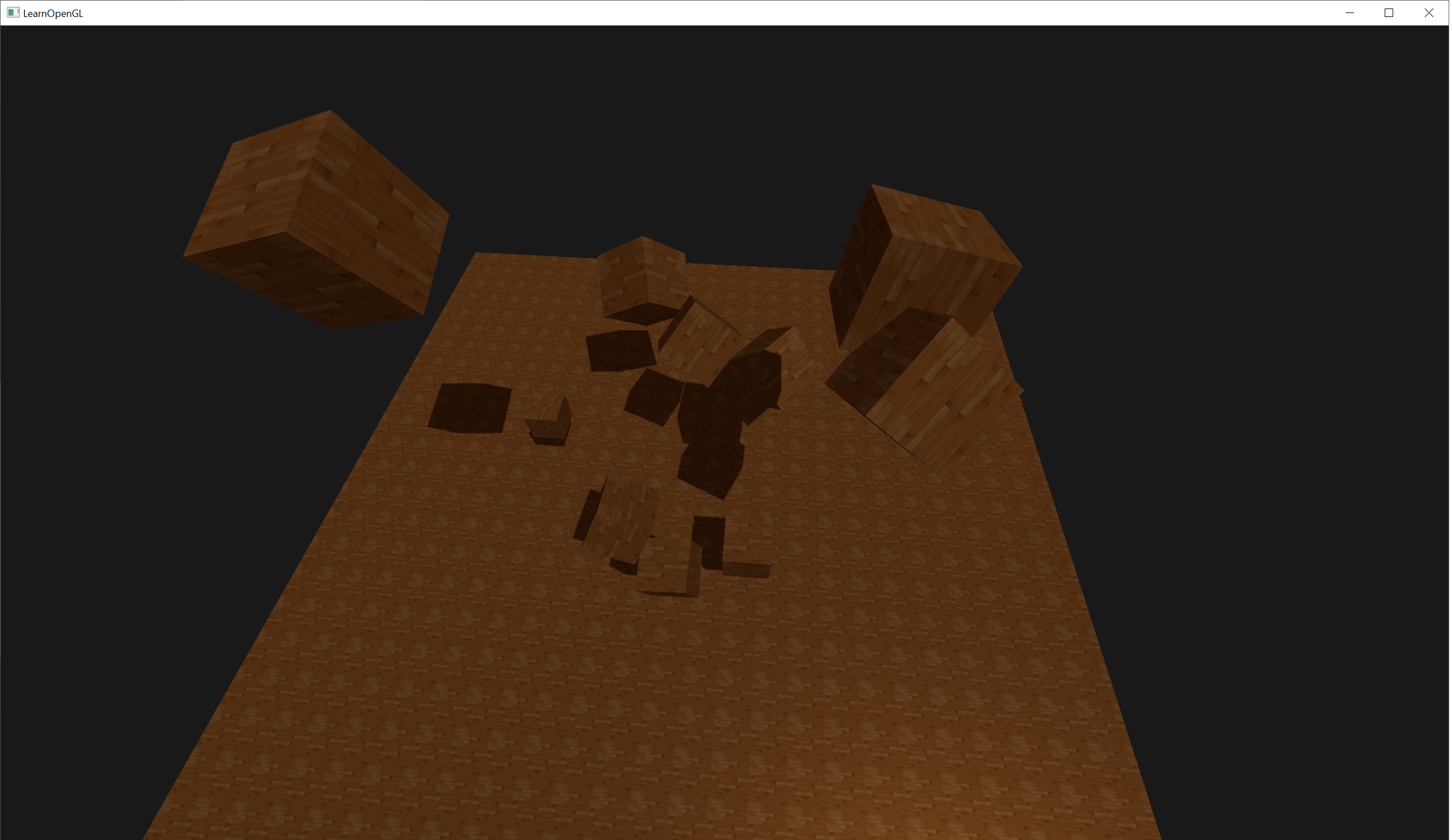

级联落进真实场景后是这样——下面是同一套 CSM 的示例工程画面：

注意三级视图的分工：顶部显示整块阴影贴图被切成了多段级联、各自覆盖视锥的一部分；中间那张是所有级联在相机视锥（俯视）里的叠加，可以看到近处的级联小而密、远处的级联大而稀——这正是"近处占像素多、远处占得少"的分配逻辑；底部是单一级联的纹理空间，剩余大量空白说明这段的分辨率有富余。

8.3 关键抉择：级联怎么切

切法有两种思路，各有代价：

PSSM（Parallel-Split Shadow Maps）给出了第三种方案——practical split scheme：把对数切分与均匀切分加权混合，默认权重 $\lambda = 0.5$：

$$ d_i = \lambda \cdot d_{\text{near}} \left(\frac{d_{\text{far}}}{d_{\text{near}}}\right)^{i/N} + (1-\lambda) \cdot \left(d_{\text{near}} + \frac{i}{N}(d_{\text{far}} - d_{\text{near}})\right) $$

其中：

• $d_i$ 是第 $i$ 段的远平面距离，$N$ 是级联数量。
• 第一项是对数切分，让近处的段更密（符合屏幕像素密度随距离递减的规律）。
• 第二项是均匀切分，避免远处段被拉得过长。
• $\lambda = 0.5$ 是论文给出的默认经验值。

这个混合的意义在于：纯对数切分能让近处分辨率极高，但最远一段会覆盖过大的距离；纯均匀切分则浪费了近处的分辨率。加权后两者兼顾。

8.4 级联选择的两种实现

//-----------------------------------【级联选择】---------------------------------------------
// 描述：interval-based 按视锥距离直接选段，实现简单、切换处需混合
//--------------------------------------------------------------------------------------------
//【1】按视锥距离确定级联索引
int cascadeIndex = 0;
for (int i = 0; i < CASCADE_COUNT - 1; ++i) {
    if (viewDepth > cascadeSplits[i]) cascadeIndex = i + 1;
}

//【2】在段边界附近做混合，消除接缝
float blendWidth = cascadeSplits[cascadeIndex] * 0.1;
float shadow = mix(shadowPrev, shadowCurr, blendFactor);

两种实现的分野在于"用深度选段"还是"用纹理坐标选段"（map-based）：前者实现简单、成本低，但相机转动时可能选到不合适的段；后者对每段都算一次投影，更精确但更贵。

8.5 级联数量该取几

级联数量是成本与质量的直接杠杆。每多一级联就多一张阴影贴图、多一趟渲染，但分辨率分配更精细：

数量增多还会带来一个副作用：切换点的接缝数量随之增加。4 级联有 3 个切换边界，8 级联有 7 个——每一个都可能是可察觉的接缝。所以"更多级联"不是单调更优，工程上通常在 4 附近收敛。

8.6 投影抖动：一个被低估的问题

当相机移动时，每级联的正交投影范围会随视锥变化而滑动，导致阴影贴图的纹素网格相对世界空间持续移动。结果是阴影边缘出现"爬行"（Shadow Crawling）——看起来像阴影在轻微抖动。

标准对策是纹素捕捉（Texel Snapping）：把每级联的正交投影中心吸附到纹素网格的整数倍上，使纹素相对世界空间稳定。代价是投影范围会有微小偏移，但换来了稳定的边缘。

这个问题的存在说明：CSM 的复杂度不只来自"切几段"，还来自"段怎么跟着相机走"。

级联之间的过渡同样需要处理——直接切换会在边界留下可见的接缝：

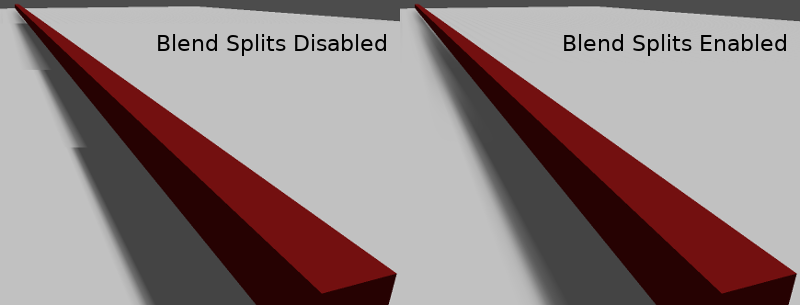

级联之间的接缝靠混合区抹平，引擎里的划分是这样的：

8.7 投影类方法的谱系

CSM 并非唯一解。围绕"如何让方向光的阴影贴图更贴合视锥"，还出现过一串投影变形方案：

PSSM 之所以在工业界胜出，正是因为它在保持分辨率分配效果的同时，避开了所有变形方案共同的麻烦——不需要为奇异性写额外的处理分支。

关于这一族方法的取舍，GPU Gems 第 14 章专门讨论过 PSM 的使用注意事项，而微软的 CSM 技术文章与 LearnOpenGL 的 CSM 客座章节各自给出了可直接落地的实现路径 —— https://developer.nvidia.com/gpugems/gpugems/part-ii-lighting-and-shadows/chapter-14-perspective-shadow-maps-care-and-feeding ｜ https://learnopengl.com/Guest-Articles/2021/CSM ｜ https://developer.nvidia.com/gpugems/gpugems3/part-ii-light-and-shadows

8.8 预算分配与单像素算法正交

CSM 解决的是预算分配问题，与前三章的"单像素算法"正交。这也是为什么工程实践中两者常常叠加使用：用 CSM 管方向光的大范围覆盖，用 PCF 或 VSM 管每张级联贴图内部的滤波质量。

七、工程实践：引擎怎么落地

9.1 公式到了引擎里变成几个参数

论文里的公式到了引擎里会变成几个参数。理解这些参数在引擎中的映射，比记住公式更有用——尤其是 bias 那一组，它们是第一章那个两难的工程化表述。

公式到了引擎里，落成的就是这样一个面板：

9.2 参数映射：三个引擎的对照

Unity URP 的阴影配置是最直白的样本：

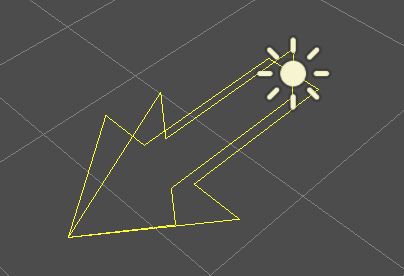

方向光的阴影部分再展开一层是这样，与上表逐项对得上：

Godot 那条建议要单独抄下来：优先调 Normal Bias 而不是 Bias——它沿法线内缩采样点，不引入深度方向的整体偏移，压住 acne 的同时不会造成明显脱开。

三个引擎各自的正式文档入口如下，参数含义以官方说明为准：Unreal 的阴影配置说明 —— https://dev.epicgames.com/documentation/en-us/unreal-engine/shadowing-in-unreal-engine ；Unity 早期的阴影总览（其中对 acne 与 bias 的表述至今仍常被引用） —— https://docs.unity3d.com/ru/530/Manual/ShadowOverview.html ；Godot 文档的源文件（便于查看参数的完整说明与边注） —— https://github.com/godotengine/godot-docs/blob/master/tutorials/3d/lights_and_shadows.rst

9.3 API 层：深度偏移的三个因子

偏移在图形 API 层的落地是光栅化状态的一部分。以 Vulkan 为例，由 VkPipelineRasterizationStateCreateInfo 的三个字段控制：

更精细的控制由扩展 VK_EXT_depth_bias_control 提供（新增 vkCmdSetDepthBias2EXT），允许在命令缓冲中动态调整。

对照第一章的公式可以看出：depthBiasSlopeFactor 正是把 $1/|\cos\theta|$ 那一项工程化了，而 depthBiasClamp 则是对它失控的兜底——这个 clamp 的存在本身就承认了公式在掠射角处不可用。OpenGL 侧的对应机制是 glPolygonOffset，Direct3D 侧则是深度偏移状态 —— https://docs.gl/gl4/glPolygonOffset ｜ https://learn.microsoft.com/en-us/windows/win32/direct3d11/d3d10-graphics-programming-guide-output-merger-stage-depth-bias ｜ https://docs.vulkan.org/spec/latest/chapters/primsrast.html#primsrast-depthbias

9.4 性能数据：只引用可复现的出处

Shadow Map 的性能数据在社区里流传很广，但多数横评不交代测试环境。本文只引用三处可追溯的实测：

社区里那些"PCF vs VSM 帧率横评"多数不交代显卡型号、分辨率与场景，本文不采信。这个取舍标准本身也可以画成一条判断线：

9.5 图集：为什么要把多张阴影贴图拼在一起

Unity URP 的做法点出了一个工程细节：点光 6 张、聚光 1 张、方向光每级联 1 张，但 punctual 光与方向光各自只用一个图集。

这么做的理由是减少纹理绑定与状态切换：一个场景若有 8 盏聚光灯，逐光绑定 8 张纹理意味着一帧内 8 次状态变更；拼成一张图集后只需绑定一次，采样时用偏移区分。代价是图集内各块的边距需要额外处理，且动态光源数量变化时图集要重排。

这是本文里少见的"纯工程、无算法"的优化点——但它在实际帧率上的影响往往比换个滤波算法更大。

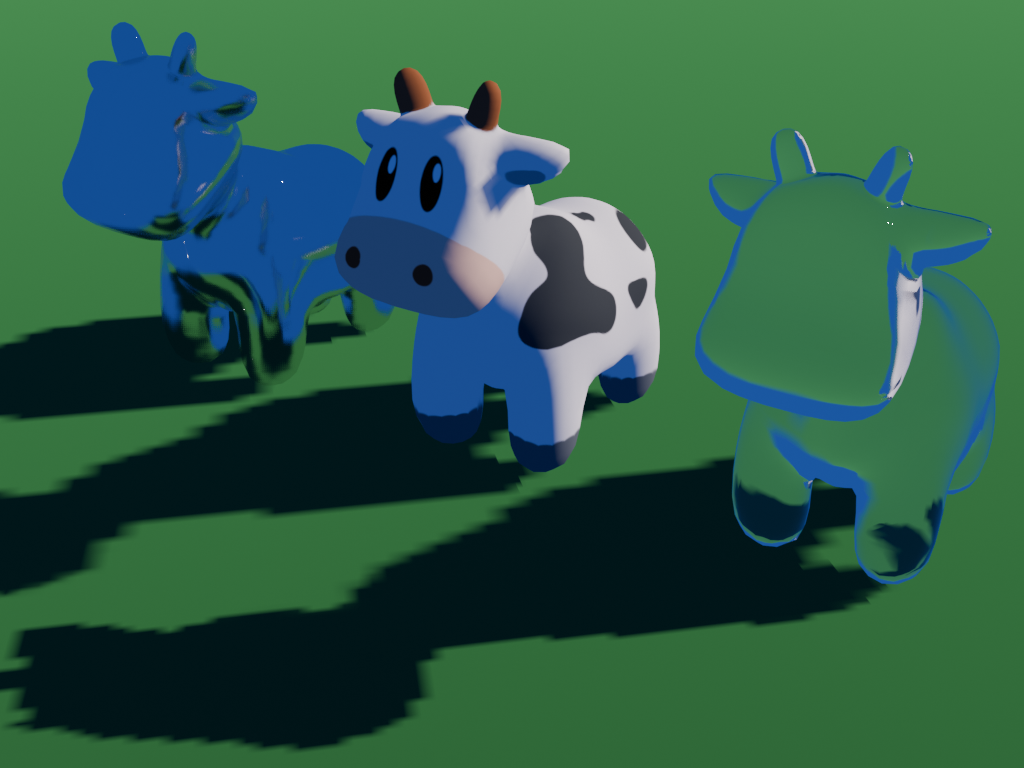

对照一张低质量光栅化渲染，可以看出分辨率与采样策略的取舍对最终观感的影响，往往大于算法本身的选择：

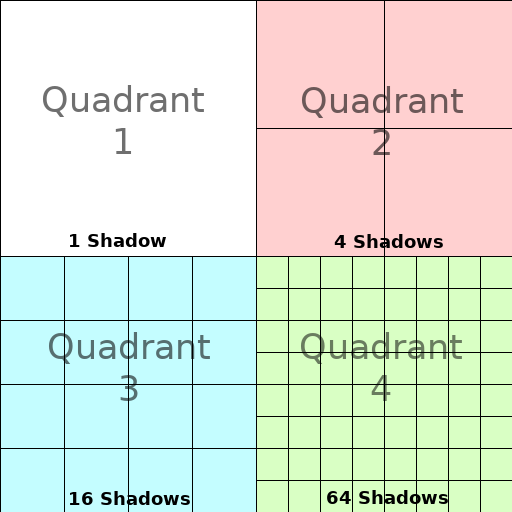

多张阴影贴图拼成图集时，空间是这样分配的：

9.6 值得警惕的一个组合：VSM 与 MSAA

VSM 需要对阴影贴图做预过滤，而多重采样抗锯齿（MSAA）作用于主画面——两者并不直接冲突，但 VSM 的双矩通道在 MSAA 下需要逐样本写矩，否则过滤出来的方差是错的。这类"两个正确的东西凑在一起出错"的问题，是矩方法落地时的主要摩擦。

9.7 参数是公式的接口

工程实践这一章说明了一件事：参数是公式的接口，而 clamp 的存在本身就承认公式有边界。这也解释了为什么"读论文"与"调引擎"之间总有一道沟——论文给的是理想条件下的推导，引擎给的是带兜底的近似。

八、选型建议与未来展望

10.1 没有一种方法能通吃

没有一种阴影方法在所有场景下最优。选型的依据是三件事：光源类型、场景规模、以及这个项目更怕 acne 还是更怕漏光。

10.2 横向对比总表

10.3 推荐的组合方式

从实践看，稳定的组合是分层的：

方向光  → CSM 管覆盖范围（4 级联起步，远端可降到 2 级联）
每张级联 → PCF 打底（3×3 或 5×5，硬件比较采样器）
关键镜头 → 在 CSM 之上叠 VSM/ESM 做软阴影
阴影偏移 → Slope-Scale 为主 + 小常数 Normal Bias，clamp 兜底

这个组合的逻辑是：用成熟手段覆盖 90% 的情况，把近似方法的失效风险限制在可以人工干预的关键镜头上。

落到具体的调参顺序，经验上按这个次序走最省时间：

10.4 演进时间线

10.5 回到开篇那个问题

为什么主流引擎不全换 VSM？ 现在可以回答了：

VSM 确实消掉了手工调 bias，但它用一个统计近似替换了逐次比较。这个近似在双峰深度分布下失真（漏光），而漏光在美术上比 acne 更难接受——acne 是"多出来的暗斑"，可以靠调参压掉；漏光是"阴影出现在了不该在的地方"，会让美术对光照的判断整体失准。

于是工程上的选择是：用 PCF 保证不会出现结构性错误，把 VSM/ESM 留给能人工确认的关键镜头。这不是保守，而是把"可预测"放在了"理论更优"之前。

10.6 未来方向：从"优化一张图"到"不生成那张图"

前面八章讨论的所有方法，都建立在同一个前提上：先渲染出一张完整的阴影贴图，再在采样时想办法提高它的质量。而这个前提本身正在被挑战。

第二条路线最有意思：它不再问"怎么把有限的纹素用好"，而是问"为什么每一帧都要渲染整张贴图"。Unreal 的 Virtual Shadow Maps 开启后会替换 CSM、per-object shadow 与预计算阴影等多种方式——这是一个信号：当硬件支持稀疏纹理与页表查询后，"优化一张固定分辨率的图"这个框架本身可能被绕开。

第三条路线（距离场）则从另一个角度切入：它用有符号距离场表达遮挡，官方文档强调的特点是很少自相交，从而绕开了远处传统阴影贴图的漏光与过度偏移问题。代价是距离场的构建与内存开销。

10.7 一条贯穿全篇的经验

回头看这九章，有一条经验反复出现：

每当一个方法用近似换掉了手工调参，它就获得了一个必须被理解的失效区间。

• PCF 用固定核换掉了"每次比较"的复杂性，代价是软硬不均
• PCSS 用半影估计换掉了核面积的手工选择，代价是 Blocker Search 在稀疏遮挡下失准
• VSM 用两阶矩换掉了 bias 调参，代价是双峰分布下的漏光
• ESM 用指数基换掉了更大的滤波核，代价是深度越界时失效
• CSM 用级联换掉了超高分辨率贴图，代价是接缝与爬行

面对一个新方法时，先别问它有多快，先问它的失效区间在哪、失效时会怎样表现——失效的方式决定了它能否被工程接受。

10.8 下篇预告

阴影之后，管线的下一站是后处理链。第三篇会讲 Bloom、色调映射与抗锯齿——它们不像阴影那样有独立的几何阶段，而是全部作用在一张已经渲染完的画面上，因此代价模型与本文完全不同。这里有个巧合：本文讲过的 VSM 与下篇的 Bloom 押的是同一件事——模糊是廉价的。

本篇图片来源台账

本文使用的外部图像来自 A 级源——Wikimedia Commons、Godot 官方文档、LearnOpenGL，这些站点均以明确许可公开其图像；许可与作者如下，原始页面可直接点开核对：

其余示意图均为本系列绘制，版权归本系列所有。

相关链接

• 上一篇：【实时渲染管线探析】（一） 延迟渲染：从原理到实现的性能权衡
• 下一篇（预告）：【实时渲染管线探析】（三） 后处理链：Bloom、色调映射与抗锯齿

本篇引用的主要资料

• Randima Fernando, Percentage-Closer Soft Shadows, SIGGRAPH 2005, DOI 10.1145/1187112.1187153 — https://dl.acm.org/doi/pdf/10.1145/1187112.1187153
• William Donnelly & Andrew Lauritzen, Variance Shadow Maps, I3D 2006, DOI 10.1145/1111411.1111440 — https://dl.acm.org/doi/abs/10.1145/1111411.1111440
• Annen et al., Exponential Shadow Maps, Graphics Hardware 2008 — http://www.cs.ucl.ac.uk/staff/J.Kautz/publications/esm_gi08.pdf
• Lauritzen & McCool, Variance Soft Shadow Mapping, PG 2010 — https://jankautz.com/publications/VSSM_PG2010.pdf
• GPU Gems 3, Ch8 Summed-Area Variance Shadow Maps — https://developer.nvidia.com/gpugems/gpugems3/part-ii-light-and-shadows/chapter-8-summed-area-variance-shadow-maps
• GPU Gems 3, Ch10 Parallel-Split Shadow Maps on Programmable GPUs — https://developer.nvidia.com/gpugems/gpugems3/part-ii-light-and-shadows/chapter-10-parallel-split-shadow-maps-programmable-gpus
• Microsoft, Cascaded Shadow Maps — https://learn.microsoft.com/en-gb/windows/win32/dxtecharts/cascaded-shadow-maps
• Microsoft, Common Techniques to Improve Shadow Depth Maps — https://learn.microsoft.com/en-us/windows/desktop/DxTechArts/common-techniques-to-improve-shadow-depth-maps
• Unity URP, Shadows in URP — https://docs.unity3d.com/Packages/com.unity.render-pipelines.universal@14.0/manual/Shadows-in-URP.html
• Unity Manual, Shadow Cascades — https://docs.unity3d.com/Manual/shadow-cascades.html
• Godot, 3D Lights and Shadows — https://docs.godotengine.org/en/stable/tutorials/3d/lights_and_shadows.html
• Unreal, Virtual Shadow Maps — https://dev.epicgames.com/documentation/en-us/unreal-engine/virtual-shadow-maps-in-unreal-engine
• Unreal, Distance Field Soft Shadows — https://dev.epicgames.com/documentation/en-us/unreal-engine/distance-field-soft-shadows-in-unreal-engine
• Vulkan Guide, Depth — https://docs.vulkan.org/guide/latest/depth.html
• VK_EXT_depth_bias_control — https://docs.vulkan.org/features/latest/features/proposals/VK_EXT_depth_bias_control.html
• Soft Shadow Mip-maps（CSM/VSM/ESM 对比） — https://collections.lib.utah.edu/dl_files/31/8d/318d6e6639f1eea9ae33c396a52af19007e45742.pdf
• Improved Moment Shadow Maps (JCGT) — https://www.jcgt.org/published/0006/01/03/paper.pdf
• Godot QA：acne 修复（Reverse Cull Face + 负偏移） — https://godotengine.org/qa/33702/lights-or-shadows-have-odd-lines-in-them

With Best Wishes.
