加速结构工程账（下）：动态场景与内存开销

核心问题：上一篇我们算完了加速结构的"静态账"——构建花多少、更新改什么、压缩省多少。但那笔账有个前提：场景基本不动，或者动得很温和。一旦场景里有大量动态物体、蒙皮角色、粒子特效、植被摇曳，那笔预付账的算法就完全不一样了。TLAS 每帧重建会不会成为瓶颈？BLAS 是 refit 还是 rebuild？三角形簇结构和 Opacity Micromap 这些新东西值不值得上？显存里到底多了哪些开销？这一篇就来算"动态场景"这本账——TLAS 的分区更新、BLAS 的动态策略、CLAS 的速度交换、OMM 的透明解放、内存账的拆解与预算，五件事合起来，才是"动态场景下加速结构到底亏不亏"的完整答案。

本篇不涉及 BVH 遍历的硬件实现（《GPU 架构剖析》已经写透，本篇只在"遍历是固定功能"这条结论上引用）；不做建树算法的数学推导（只给"该选哪个策略"的判定口径）；不写离线渲染的动态 BVH 优化（只关心实时预算下的取舍）；也不写引擎编辑器的操作步骤。我们只把规范给的接口、厂商公布的数据、以及第三方实测的数字，摆成一本能算的账。

本系列（实时光线追踪与混合渲染，共 12 篇）的前置阅读：第一篇《分界线》给出了三类效果判据与三条成本模型；第二篇《加速结构工程账（上）》给出了构建/更新/压缩三科的静态账，本篇承接它的第三章（更新约束）与第五章（内存预算表），其余前置专题为算法层《实时渲染管线探析》5 篇、约束层《移动端图形与功耗》7 篇、硬件实现层《GPU 架构剖析》12 篇。

本文由@溯光 出品，转载请注明出处。本文同步发布于公众号与个人博客：技术博客页。

点题：动态场景让预付账变活账

0.0 内容总览：本篇知识地图

先来看看一张总表，把八章各自回答的问题钉在这里。后面每一章都在展开其中的某一行。

读法建议：只想排查"TLAS 是不是瓶颈"的朋友，读第一章的决策树；要选 BLAS 更新策略的，读第二章的对比表；在考虑上 OMM 的，读第四章的收益与代价；要排显存预算的，直接翻第六章的预算表模板。

0.1 为什么动态场景是另一本账

先回顾一下上篇的结论：加速结构是一笔预付——花一次构建的钱，买下之后每一次遍历的便宜。这个模型在静态场景里工作得很好：构建一次，之后几百帧都在吃利息。

但动态场景把"一次"这个前提拿掉了。

想象一下这样的画面：一个开放世界场景，远处有山有水有城（静态），中景有 NPC 在走路、植被在摇曳（中量动态），近景有主角在跑酷、披风在飘、粒子特效满天飞（大量动态）。这样的场景里，加速结构的账该怎么算？

光追的本质，就是让每一条光线都和场景做一次"精确约会"。场景是静态的，这份约会名单可以提前排好；场景是动态的，名单每帧都得重排——加速结构就是这份名单。

至少有五件事会让静态账失效：

1. TLAS 可能每帧都要重建——instance 变换每帧都变，TLAS 就每帧都得建一次。如果 instance 数很多，这笔开销可能从"可以忽略"变成"帧时间的几分之一"。
2. BLAS 可能不能只 refit——蒙皮、形变、粒子这些拓扑变化的几何，refit 的禁止项直接命中，只能 rebuild。
3. 新的结构出现了——三角形簇结构（CLAS）、Opacity Micromap（OMM），这些是为动态/高密度几何专门设计的，它们各自有一笔新账。
4. 内存开销会变——动态场景需要 scratch buffer（可能很大）、可能需要多份 BLAS、OMM 还要额外内存。
5. 策略选择变多了——静态场景只有"建一次就行"，动态场景有 rebuild / update / refit / 分区 / 异步 / CLAS 等等一堆选择，选错了可能亏得更多。

这五件事，就是本篇的五章。

0.2 口径声明与边界

本篇所有数字按四档标注，正文里每次出现都会说明它属于哪一档：

边界：不写 BVH 遍历的硬件实现；不写建树算法的数学推导；不写离线渲染的优化；CLAS、PTLAS、OMM 这些较新的扩展，明确标注其平台覆盖状态，不当成通用方案讲；四面体笼子、量化 BVH 等实验性技术只列名和现状，不给结论。

另有两条纪律跟上篇一样："AS 占多少 MB"必须来自查询或实测，规范只给了可测量的接口、没给任何比例；论文里的绝对毫秒数不换算成项目结论，只取其中的相对关系与量级。

一、TLAS 的动态策略：从全重建到分区更新

1.0 TLAS 为什么会成为瓶颈

先从最顶层说起。在上篇里我们说过，TLAS 是"实例数组"——它装的是一个个 instance，每个 instance 指向一个 BLAS，带一个变换矩阵。遍历从 TLAS 开始，先找到哪个 instance 被击中，再钻进对应的 BLAS。

静态场景下，TLAS 建一次就够了。但只要 instance 的变换在变（位置、旋转、缩放），TLAS 就需要更新。而大多数游戏场景里，instance 变换每帧都在变——角色在动、载具在动、摄像机在动、可交互物体在动。

所以一个常见的做法是：TLAS 每帧重建。

这带来一个直接的问题：TLAS 重建的成本与什么成正比？

答案是：instance 数。TLAS 本质是对 instance 的包围体层次，instance 越多，建树的工作量越大。如果你的场景有几千个 instance，TLAS 重建可能不到 0.1 ms；但如果是开放世界、有几万甚至十几万 instance，这个成本就不能忽略了。

两个常见误解：

1. "TLAS 用 update 不就行了吗？"——上篇说过，规范里 TLAS 的 update 只允许改变换矩阵，不允许增删 instance。如果你的场景 instance 数在变（比如流式加载、对象显隐），update 就用不了，只能 rebuild。
2. "TLAS rebuild 一定比 update 慢很多"——不一定。对于 TLAS 这种 instance 级别的结构，rebuild 本身就不慢（instance 的 AABB 求交很便宜），而且 rebuild 保证树的质量最优，update 可能让盒子变松。NVIDIA 的最佳实践甚至建议 TLAS "prefer rebuild over update"。

所以对大多数项目来说，TLAS 每帧 rebuild 是默认选项。但当 instance 数特别多、且大部分不动的时候，就有更省的办法——分区 TLAS。

1.1 分区 TLAS：只重建变了的部分

分区加速结构（Partitioned TLAS，PTLAS） 是 NVIDIA 提出的一个扩展（VK_NV_partitioned_acceleration_structure），思路很直观：把 instance 按"动没动"分到不同的 partition 里，每帧只重建动了的那些 partition。

具体来说，PTLAS 把 instance 分成三类：

1. 全局 partition——基本不动的静态物体，建一次就一直用；
2. 分区 partition——中等频率变化的物体，按区域/类型分组，每组独立重建；
3. 单 instance 更新——高频但少量的变化（比如主角、摄像机附近的物体），直接 update 单个 instance。

本质是缩小重建范围，而不是加快更新本身。如果场景里 90% 的物体是静态的，每帧只需要重建 10% 的 TLAS，成本理论上就是原来的 1/10。

NVIDIA 的样例用超过 10 万个物理对象做了演示——这些对象分布在不同区域，只有摄像机附近的分区需要每帧重建，远处的保持不动。结果是：TLAS 构建时间从"与全场景 instance 数成正比"变成"与视野内变化的 instance 数成正比"。

但 PTLAS 有几个前提条件：

1. 你得能把 instance 按动静分组——如果所有 instance 都在动（比如满屏粒子），分区就没有意义了。
2. 你得接受它是 NVIDIA 专有扩展——目前是 VK_NV_ 前缀，不是 KHR 级别的跨平台方案。
3. 你需要跟踪"哪些 instance 动了"——这本身也有开销，如果跟踪错了还会导致错误。

所以它适合的场景很明确：开放世界 + 大量静态物体 + 动态物体集中在局部区域。如果你的场景是竞技场式的（所有东西都在动），或者是线性关卡（场景整体流式加载），PTLAS 的收益就很有限。

1.2 TLAS 动态策略决策树

说了这么多，到底该选哪种策略？在看决策树之前，先建立一个直观：TLAS 装的是一个个 instance，每个 instance 带自己的变换矩阵——场景里 instance 越多、越分散，TLAS 重建的工作量就越大。

我们把策略收成一棵决策树：

走一遍：

1. instance 数多不多？ - 不多（几千以内）→ 直接每帧 rebuild。简单、可靠、质量最优。这点成本不值得花精力去优化。 - 很多（几万以上）→ 继续看。

2. 每帧变动的 instance 比例高不高？ - 很高（大部分都在动）→ 还是 rebuild。变动比例高的话，分区也省不了多少，反而增加复杂度。 - 不高（小部分在动）→ 继续看。

3. 目标平台支持 PTLAS 吗？ - 支持（NVIDIA 平台，且用 Vulkan）→ 考虑分区 TLAS。收益大致与"静态 instance 比例"成正比。 - 不支持 → rebuild + 优化 instance 数。比如把远处的静态物体合并成大 instance、用 LOD 减少 instance 数。

4. 能不能接受专有扩展？ - 能 → 上 PTLAS。 - 不能 → 还是 rebuild。或者考虑其他优化方向（比如减少 instance 数、合并静态物体）。

一条经验：优化 TLAS 之前，先确认它真的是瓶颈。用 Profiler 测一下 TLAS 构建占帧时间的比例，如果不到 1%，就不值得花精力在这上面——把时间花在 BLAS 优化或降噪器上，收益可能大得多。

1.3 TLAS 更新的带宽账

分区重建省的是构建时间，但每次更新都要把 instance 数据搬上显存——这笔带宽账常被漏算。

先看数据量。Vulkan 里一个 TLAS instance 的描述（VkAccelerationStructureInstanceKHR）是 64 字节：3×4 的变换矩阵 48 字节，instance custom index 与 mask 8 字节，SBT 记录偏移与 flag 8 字节。5000 个 instance 就是 320 KB，一万个是 640 KB。

这个数单独看很小——320 KB 走 PCIe 4.0 ×16（理论 32 GB/s）只要 10 微秒。问题在更新频率：如果每帧全量重建 TLAS，就等于每帧把这几百 KB 从 CPU 侧推一次；按 60 fps 算是每秒约 19 MB 的持续占用。听起来仍然不多，但这条路径上有两个放大器：

一是屏障与依赖链。 instance 数据上传只是第一步，后面还跟着 host write → 传输 → build → 屏障 → 光追读取四道同步。每帧都走一遍这条链，代价不在字节数上，在每次同步让谁等多久上（这一条在 ep05 讲队列重叠时会展开）。

二是 scratch 与双缓冲。 用异步构建（在计算队列上建结构、图形队列继续跑）时，动态部分的 BLAS 要准备两份；TLAS 的 scratch 也要按最大实例数预留。这两项不占上传带宽，但占显存——在 6.4 节那笔压测账里能看到它们随规模怎么长。

所以"每帧全量重建 TLAS"这种做法，在实例数少的时候看起来没问题，一旦实例数上万、同时又要异步构建，账就翻过来了。这也是分区方案真正的落点：它不是把单次构建变快，而是把每帧要碰的数据量按"动了多少"而不是"总共有多少"来算。

二、BLAS 的动态选择：refit、rebuild 还是混合

2.1 为什么 BLAS 的动态策略更复杂

TLAS 是 instance 级的，每个 instance 只是一个变换矩阵 + 一个指针，所以重建本身不慢。BLAS 就不一样了——它是三角形级的，一个 BLAS 可能有几万、几十万甚至上百万个三角形。BLAS 的重建成本要高得多。

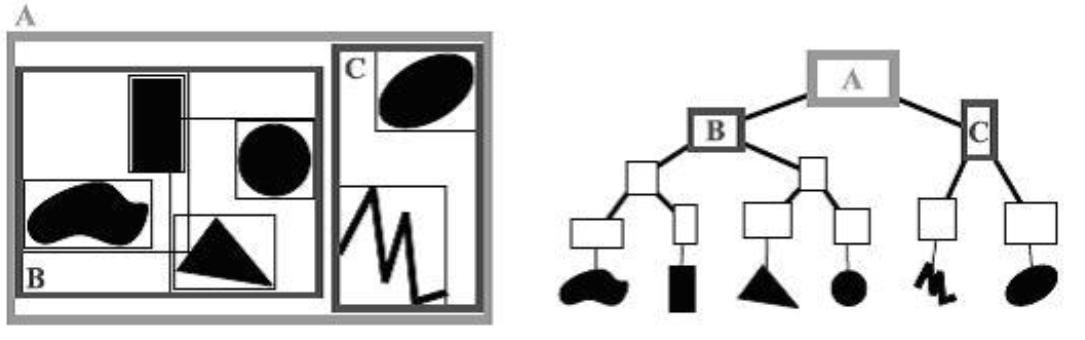

图 BVH 的基础结构：父节点用包围盒子节点，叶子节点里装三角形——BLAS 的内存账、更新策略、退化机理，都从这个结构长出来 @ Wikimedia Commons · Example of bounding volume hierarchy.JPG（Public domain）

所以 BLAS 的动态策略选择，是加速结构工程里最纠结的问题之一。

先回顾上篇结论： BLAS 的 update（即 refit）只允许改顶点位置，不允许增删三角形、不允许改顶点数、不允许改变几何身份。

那蒙皮网格算什么？蒙皮网格（skinned mesh）顶点位置每帧都在变，但三角形连接关系不变——从规范角度看，属于"顶点位置变化"，理论上可以 refit。但实际上呢？

大多数引擎对蒙皮网格选择每帧 rebuild BLAS，而不是 refit。 原因有两个：

1. 蒙皮位移幅度可能很大——角色挥一下手臂，顶点可能移动很远。refit 只是重新收紧盒子，不改变树的拓扑结构。位移大的话盒子会变得很松，遍历质量急剧下降。
2. 蒙皮三角形数通常很多——一个角色就有几万到几十万三角形。refit 虽然快，但遍历退化的损失可能远大于 refit 省下的构建时间。

这就引出了 BLAS 动态策略的核心矛盾：构建速度和遍历质量的权衡。

2.2 refit 的退化曲线

refit 快不快？很快。经验值是 refit 大约比 full rebuild 快一个数量级（~1000 Mtris/s vs ~100 Mtris/s，论文设定口径）。如果你有 10 万三角形，rebuild 可能要 1 ms，refit 可能只要 0.1 ms。

但 refit 有个致命的问题：树的质量会退化。

想象一下：一棵树本来长得好好的，每个盒子都紧紧包住里面的三角形。然后三角形开始移动，你只是把盒子重新撑大来包住新位置，但不重新调整树的结构。结果是什么？盒子越来越松，重叠越来越多，空空间越来越大。

退化的程度取决于两个因素：

1. 位移幅度：位移小（比如风吹草动、轻微抖动），退化很慢，可能几十帧才需要 rebuild 一次；位移大（比如角色动画、物体瞬移），几帧之内退化就很严重了。
2. 位移的一致性：如果所有三角形朝同一个方向移动（比如整体平移），盒子只需要整体平移，退化很轻；如果三角形各奔东西（比如爆炸、撕裂），退化很快。

一个常见的误解："refit 之后树的深度不变，所以遍历次数不变。"——不对。遍历的成本不只取决于树的深度，更取决于有多少盒子被射线击中。盒子越松，重叠越多，被击中的概率就越高，需要测试的节点就越多，遍历就越慢。

极端情况下，refit 后的遍历时间可能是 rebuild 的好几倍。上篇提到的粒子系统例子：rebuild 后遍历约 0.5 ms，每帧 refit 后退化到约 8 ms——省了 0.9 ms 的构建时间，亏了 7.5 ms 的遍历时间，净亏 6.6 ms。

这就是 refit 的"反向恶化"：你以为省了构建时间，结果在遍历上亏得更多。

2.3 三种策略的对比

那到底该选 refit、rebuild，还是别的什么？我们把常见的策略放在一张表里对比。

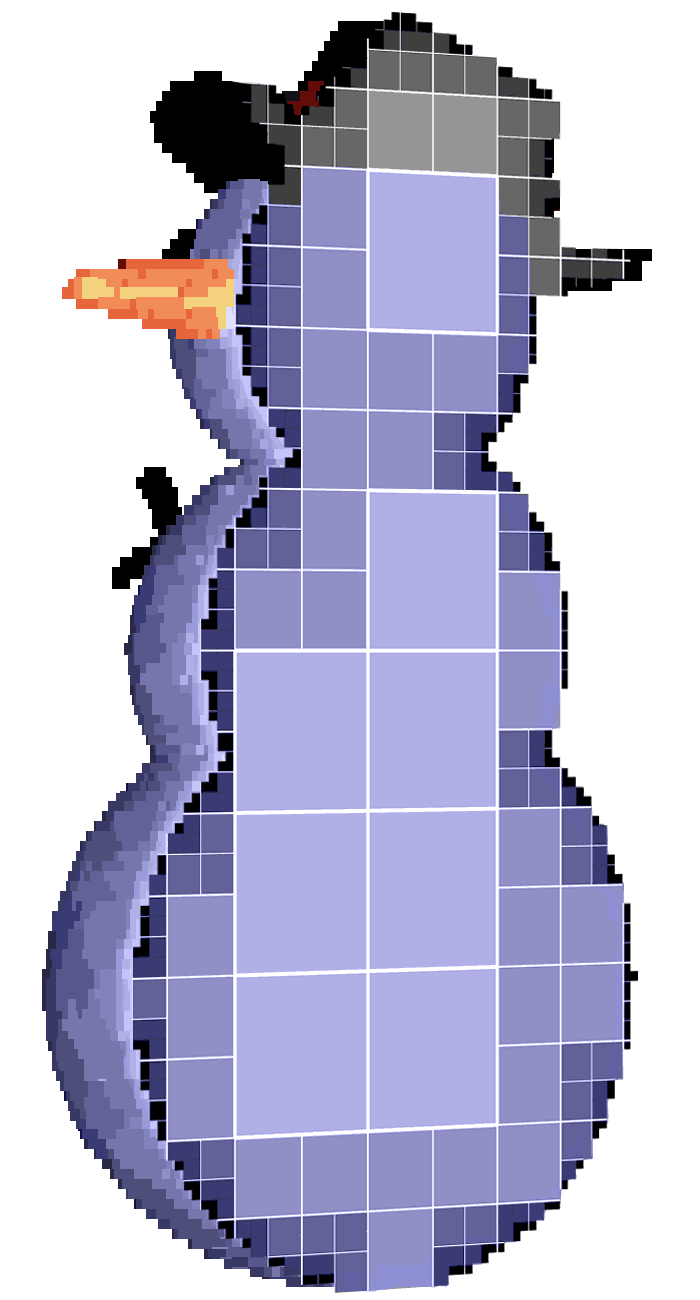

在看表之前，先回顾一下上篇讲过的一对基本概念——空间划分 vs 对象划分。为什么要回顾这个？因为 refit 的退化机理、rebuild 的质量优势、甚至 CLAS 的思路，根子上都和"盒子是怎么包的"有关。

理解了这张图，再看三种策略的差异就有了坐标：refit 是"让盒子变形但不改结构"，rebuild 是"重新算一遍最优结构"，CLAS 是"先打包再建"。

几个补充说明：

1. refit + rotation 是学术论文里的方案（Utah 大学 2010 年左右的工作），在 refit 的基础上增加了"节点旋转"操作——当兄弟节点的子树交换后遍历效率更高时，就交换它们。论文说在 6 个测试场景里，有 5 个场景的帧时间接近或超过 rebuild 的性能，而额外开销很小。但这是软件 BVH 的方案，硬件加速光追里能不能用、驱动有没有做，要看具体实现。规范层面没有这个选项。
2. 混合策略——不是一个独立的策略，而是"对不同的 BLAS 用不同的策略"。比如静态物体用 rebuild（一次就好），小位移的植被用 refit，大位移的角色每 2-3 帧 rebuild 一次。这才是真实项目里最常见的做法。
3. 异步 rebuild——把 rebuild 放到计算队列或者另一帧执行，当前帧用旧的 BLAS。这样构建时间不占渲染帧，但会有一帧的延迟。对于背景物体、远处物体，延迟一帧没人会注意；但对于主角、近处的物体，一帧延迟可能导致穿模或阴影错位。

2.4 怎么选：三道判据

把上面的内容收成三道判据，判断一个 BLAS 该用什么策略：

1. 几何的身份会不会变？（三角形数会不会变、会不会增删图元） - 会（粒子、破碎、生成式几何）→ 只能 rebuild。refit 的禁止项直接命中。 - 不会（蒙皮、变形、刚体运动）→ 继续看。

2. 顶点位移幅度大不大？（相对于包围盒尺寸） - 很小（< 5%，比如风吹草动、轻微抖动）→ refit。退化很慢，构建省得多。 - 中等（5%–30%，比如角色动画、普通运动）→ 看情况：如果三角形少、refit 很快，退化后仍可接受 → refit + 定期 rebuild；如果三角形多、遍历成本高 → 直接 rebuild 或每 2-3 帧 rebuild。 - 很大（> 30%，比如爆炸、瞬移）→ 直接 rebuild。refit 的退化太严重，得不偿失。

3. 这东西重不重要？（在不在视野里、占不占像素、光追采样多不多） - 不重要（远处的、小的、采样少的）→ 怎么便宜怎么来。refit 甚至跳过光追都行。 - 重要（主角、近处的、阴影采样多的）→ 质量优先。rebuild 或者高频率 rebuild。

一条纪律：选策略之前先测一下。 不要凭感觉选——建一个测试场景，分别测 refit 和 rebuild 的构建时间 + 遍历时间，看哪个加起来更小。不同几何、不同位移模式，最优策略可能完全不一样。

2.5 怎么知道该 rebuild 了：退化检测

refit 的退化曲线（2.2 节）是"事后"看到的。项目里更需要的是运行时的判据：这一帧的 refit 到底还值不值，什么时候必须重建。

工程上常用三类信号，它们各有各的盲区：

第一类是遍历步数（traversal step count）。 现代 GPU 的 RT Core 可以把每次遍历访问的 BVH 节点数报回来，把它除以光线数就是平均步数。refit 退化时，节点包围盒变大、重叠增多，平均步数会明显上升。这是最直接的信号，代价是要开一个额外的统计通道，且统计本身有开销——通常按帧抽样几个百分点的像素来估，而不是全屏统计。

第二类是结构质量指标。 在构建时算一个 SAH（Surface Area Heuristic）代价，重建时对比"当前结构与理想结构的代价比"。比值超过阈值就说明结构已经松了。这一类的优点是度量了"结构有多差"而不是"这帧有多慢"，不受场景内容干扰；缺点是要额外跑一次代价评估。

第三类是最实在的：帧时间本身。 观察光追 pass 的 GPU 时间，在三角形数不变、光线数不变的前提下，如果它持续上升，那基本就是结构退化在拖。缺点是要先排除其他变量（纹理缓存、带宽竞争、时钟波动），而且它报得比前两类晚。

三类信号里，我建议用第一类做触发、第三类做兜底：遍历步数上升超过基线的一定比例就触发一次重建，同时给帧时间设一个硬上限，超过就无条件重建。第二类适合在离线工具里做结构质量审计，不适合放进每帧循环。

还有一个容易忽略的细节：退化的判据要和光线类型分开看。 阴影光线的遍历通常很短（找到第一个遮挡就停），对结构质量不敏感；而 GI 光线又长又散，对退化最敏感。如果只统计全屏平均，会被占比最大的阴影光线稀释掉。分开统计是个便宜但有效的改进。

三、三角形簇结构（CLAS）：重建速度换遍历开销

3.1 为什么需要 CLAS

前面说了，动态高密度几何（比如细分曲面、粒子系统、高密植被）的 BLAS 重建可能很贵——三角形太多了。

有没有办法让重建更快？

一个思路是：不要从原始三角形开始建，先把三角形打包成"簇"，再从簇开始建。这样做有两个好处：

1. 簇的数量比三角形少得多——如果一个簇有 64 个三角形，那建树的工作量就从 N 变成了 N/64，快很多。
2. 簇可以预计算——如果网格的拓扑不变（只是顶点在动），簇的划分可以离线算好，运行时只需要更新每个簇的包围盒。

这就是 Cluster Acceleration Structure（CLAS） 的核心思想。

3.2 CLAS 是什么

CLAS（Cluster Acceleration Structure） 是一种中间级的加速结构。它不是 BLAS，也不是 TLAS，而是介于三角形和 BLAS 之间的一层。

传统的 BLAS 是这样建的：三角形 → 建树器 → BVH。

有了 CLAS 之后是这样的：三角形 →（聚类）→ CLAS 簇 → 建树器 → Cluster BLAS。

关键细节：

• CLAS 是用户定义的——你决定怎么把三角形分组、分多少组。规范不会自动帮你聚类。
• CLAS 可以被多个 Cluster BLAS 引用——同一个簇模式可以用在不同的 LOD 级别，或者跨多个 mesh 共享。
• Cluster BLAS 的叶子节点是 CLAS 簇，不是三角形——遍历时，先找到击中了哪个簇，再在簇内找三角形。

这样做的收益是什么？

1. 构建快很多——因为簇的数量远少于三角形。OptiX 9 的官方口径是"重建速度快一个数量级"。
2. 簇可以复用——如果拓扑不变（只是顶点在动），簇的划分不需要重新计算，只需要更新每个簇的包围盒。
3. 适合流式加载和 LOD——可以按簇为单位加载/卸载，或者不同 LOD 用不同密度的簇。

代价呢？

1. 遍历可能略慢——多了一层间接性，而且簇内的三角形可能不是最优划分。
2. 需要额外的工具链——你需要一个簇生成器（NVIDIA 提供了库），以及烘焙流程。
3. 支持度有限——目前是 DXR 和 Vulkan 扩展级别，不是所有平台都支持。

3.3 性能权衡

我们把 CLAS 的性能权衡画成一张图：

怎么理解这张图：

• 如果你每帧都要重建（比如粒子系统、实时细分），CLAS 的收益最大——构建省了 90%，遍历只亏一点点，净赚很多。
• 如果你只建一次（静态场景），CLAS 就不划算——遍历还变慢了，完全没必要。
• 中间地带（比如每 5 帧 rebuild 一次）→ 要看具体比例，算一下构建省下的时间能不能覆盖遍历多花的时间。

一个量化的例子（假设数字，仅说明量级关系）：

• flat BLAS：构建 1 ms，遍历 2 ms，合计 3 ms
• Cluster BLAS：构建 0.1 ms，遍历 2.2 ms，合计 2.3 ms
• 如果每帧都重建：CLAS 省了 0.7 ms（23%）
• 如果每 10 帧重建一次：flat 平均 (1 + 2×9)/10 = 1.9 ms；CLAS 平均 (0.1 + 2.2×9)/10 = 1.99 ms → flat 反而更快

所以 CLAS 什么时候值？ → 重建频率越高、三角形越密，越值。

3.4 适用场景

那什么样的场景适合上 CLAS？

高收益区（推荐上）：

• 细分曲面（Subdivision Surface）——Catmull-Clark 细分出来的三角形密度很高，而且簇模式可以预计算、跨帧复用。OptiX 9 专门提到了这个场景。
• 粒子系统——粒子数多、每帧都在动、每帧都要重建。
• 高密植被——草叶、树叶，三角形多、有动画、需要每帧或高频重建。
• 程序化生成几何——运行时生成的高密度几何，需要快速构建。

低收益区（不推荐）：

• 普通静态网格——建一次就完事了，CLAS 的遍历开销纯亏。
• 低三角形数的动态物体——本来构建就很快，省不了多少，反而增加复杂度。
• 跨平台项目——如果目标平台不支持 CLAS，需要 fallback 方案，增加维护成本。

提醒：CLAS 目前还是比较新的技术，DXR 和 Vulkan 的支持情况、性能表现可能因厂商而异。上之前一定要在目标平台上实测——不要光看宣传数字，要用你自己的几何、你自己的场景测。

四、Opacity Micromaps：把透明从 any-hit 里解放出来

4.1 透明几何为什么贵

在光追里，透明物体（alpha test / alpha clip）特别贵。

想象一片草地：每根草都是一个透明的薄片，光线穿过草地的时候，可能要击中几十片草叶，每一片都要调 any-hit shader 来判断"这像素是草还是空"。如果是软阴影，每条阴影光线都要重复一遍这个过程——成本直接乘以采样数。

为什么？因为对于不透明物体，光线打到三角形之后就停了（closest hit），继续往下走就行。但对于透明物体，光线可能穿过去——你需要在 any-hit shader 里采样 alpha 贴图，判断这个像素是不是透明的，如果透明就忽略这次相交，继续找下一个。

问题在于：

1. any-hit shader 执行频率很高——每击中一个透明三角形都要执行一次。如果是植被这种又多又透明的东西，any-hit 可能成为光追性能的最大瓶颈。
2. any-hit 打断了硬件的遍历优化——RT Core 本来可以一口气遍历很多节点，遇到 any-hit 就得停下来等着色器执行，流水线被打断了。
3. 透明物体的三角形通常很小很多——植被、头发、围栏，这些东西三角形密度很高，击中概率也高。

所以透明几何的光追成本，一直是个老大难问题。

Opacity Micromap（OMM） 就是为了解决这个问题而生的。

4.2 OMM 是什么

Opacity Micromap（微透明贴图） 的思路很直接：把透明度信息直接编码进加速结构里，让硬件在遍历的时候就知道哪些区域是透明的，不需要调用 any-hit shader。

具体来说：

• 每个大三角形被均匀细分为 4^N 个微三角形（micro-triangle）。
• 每个微三角形被标为三种状态之一：完全不透明、完全透明、未知（需要调 any-hit）。
• 遍历的时候，硬件直接跳过完全透明的微三角形，完全不透明的直接进入 closest hit，只有"未知"的才需要调 any-hit shader。

思路简单，收益直接。

为什么？因为 alpha test 的几何通常有一个特点：大部分区域要么全透明、要么全不透明，只有边缘那一圈是半透明的（也就是"未知"状态）。如果硬件能直接跳过完全透明的区域，any-hit shader 的调用次数就会大幅下降。

降多少？ Indiana Jones 里的实测数据（厂商官方口径）：

• 植被场景的 TraceMain pass：从 7.90 ms 降到 3.58 ms（RTX 5080）——省了 55%。
• 这还只是主光线。如果算上阴影光线，节省更多。

4.3 收益乘数效应：阴影越软，省得越多

OMM 有一个"收益乘数效应"——阴影光线越多，省得越多。

为什么？因为透明物体最常被什么光线击中？阴影光线。

想象一下：一片草，主光线可能只会击中一次（你看到草叶），但阴影光线呢？如果是点光源硬阴影，每个像素 1 条阴影光线；如果是软阴影，可能是 16 spp、32 spp 甚至更多。每条阴影光线穿过草叶的时候，都可能触发 any-hit。

所以 OMM 的节省大致与"穿过透明物体的光线数"成正比。

举个例子（仅说明量级关系）：

• 主光线：透明物体贡献 2 ms → OMM 省 1 ms
• 阴影光线（8 spp）：透明物体贡献 8 ms → OMM 省 4 ms
• 合计省 5 ms

如果阴影是 16 spp：

• 阴影光线贡献 16 ms → OMM 省 8 ms
• 合计省 9 ms

这就是为什么 OMM 在有软阴影的路径追踪管线里收益最大——阴影采样数越高，省得越多。

4.4 OMM 的代价

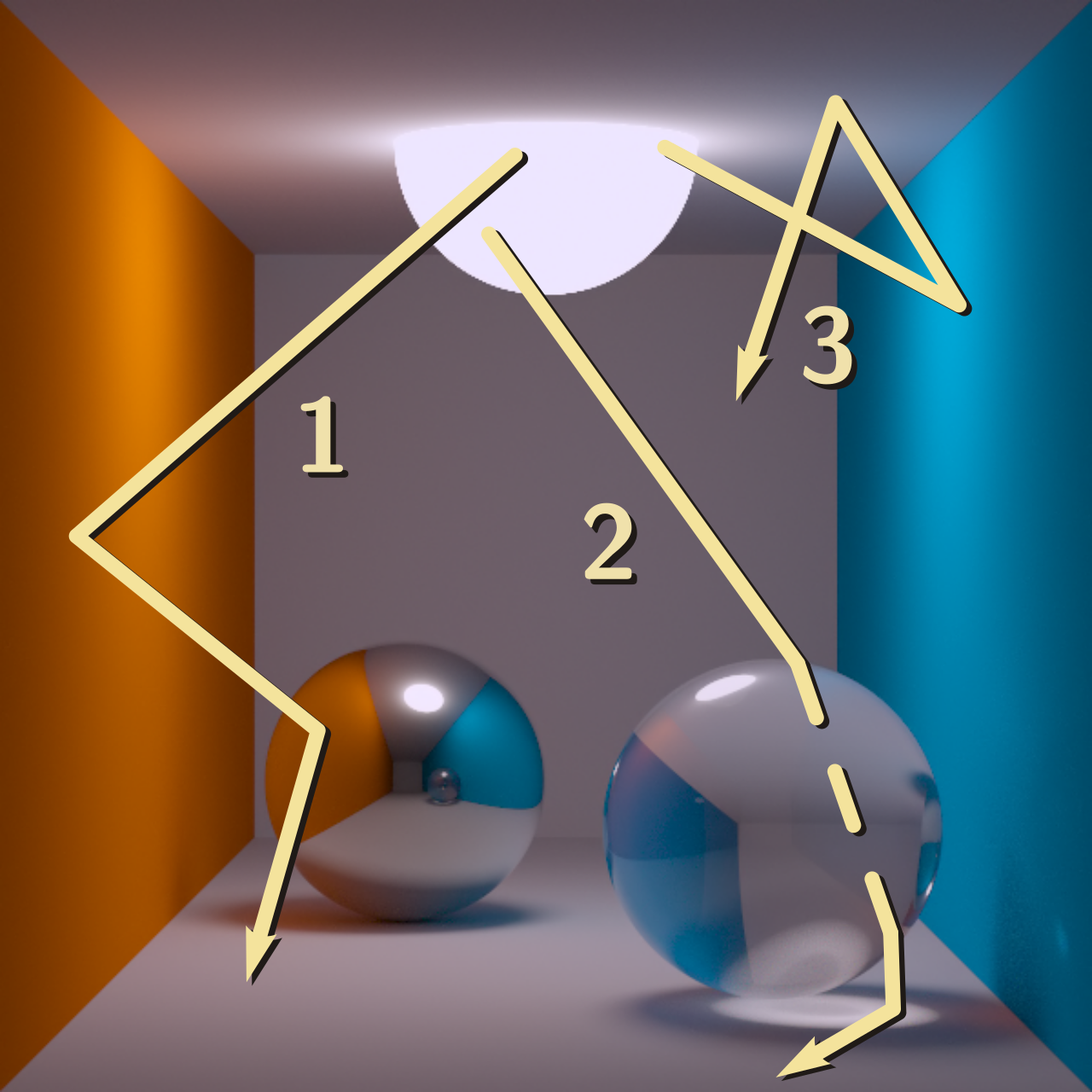

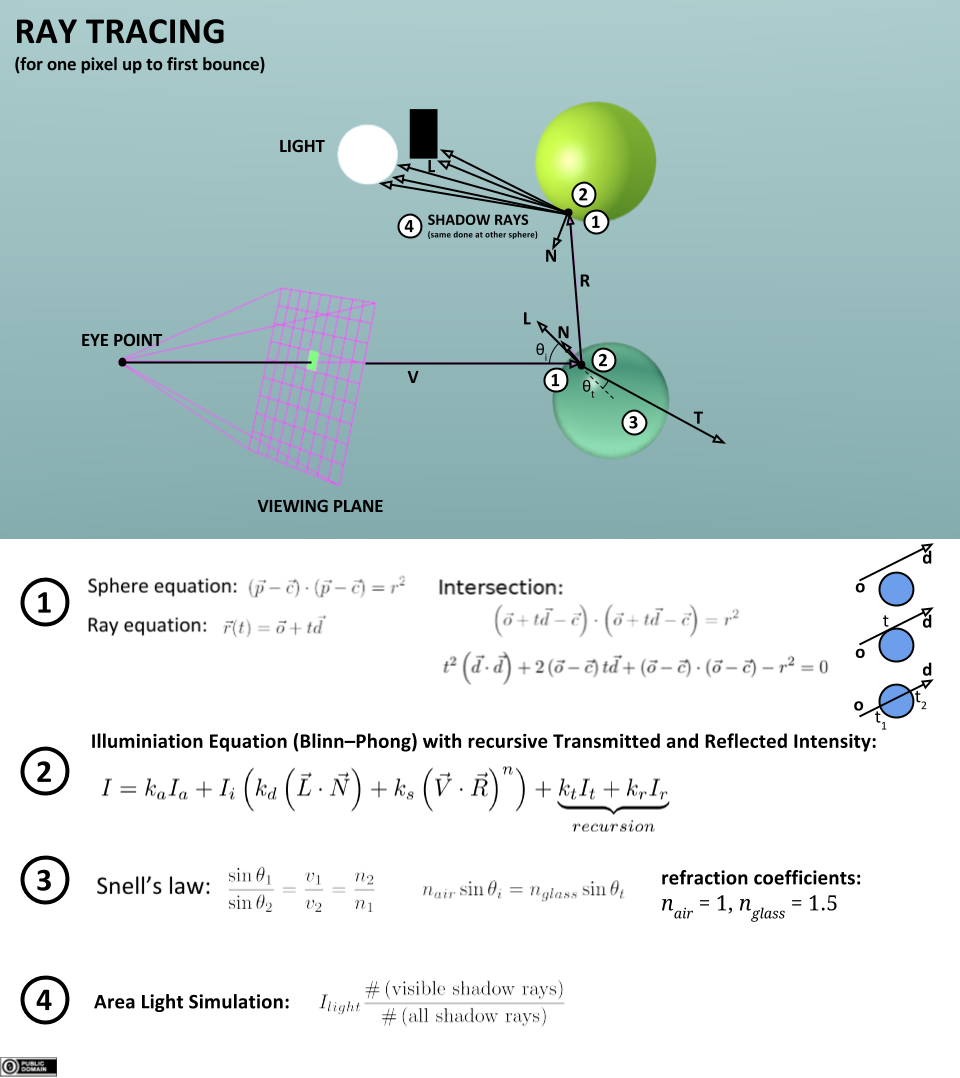

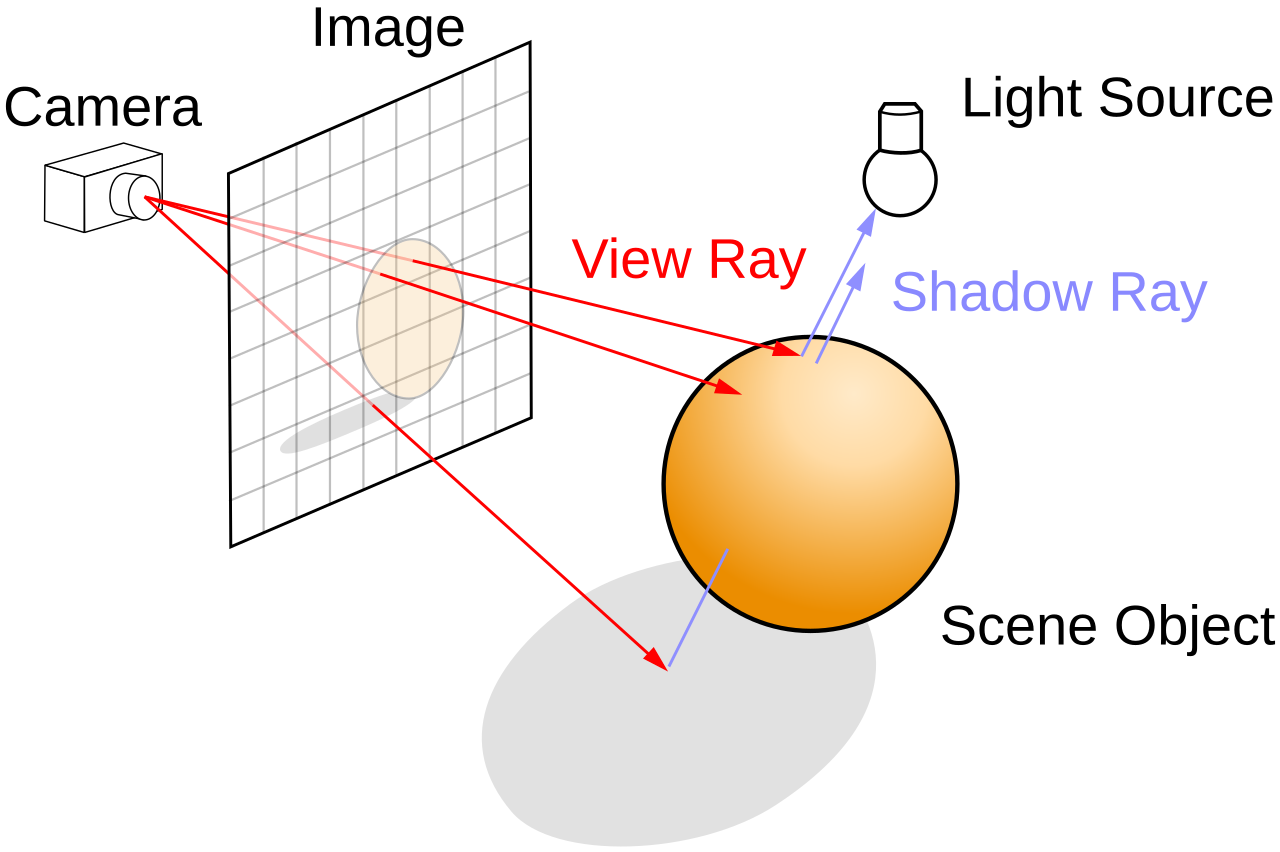

天下没有免费的午餐。OMM 省了遍历时间，但它有代价。在说代价之前，先看一张光线路径图——理解了"光线在透明物体里是怎么走的"，才能理解 OMM 的价值和代价。

1. 额外的内存开销

每个 OMM 数据存在哪里？存在加速结构旁边（或者说，是加速结构的一部分）。大小取决于细分层级：

• 4^3 = 64 微三角/大三角 → 每大三角 64 × 2 bit = 16 字节
• 4^4 = 256 微三角 → 每大三角 64 字节

这个开销可大可小——如果透明几何很多，OMM 的内存可能不小。

2. 烘焙成本

OMM 不是自动生成的，你需要从 alpha 贴图烘焙出来。这个烘焙可以离线做（对于静态网格），也可以运行时做（对于动态 alpha）。离线烘焙是一次性成本，运行时烘焙就需要算到帧时间里。

3. 支持度

OMM 目前是扩展级别（VK_EXT_opacity_micromap），不是所有硬件都支持。移动端、集显可能不支持。项目需要 fallback 方案。

4. 质量损失（可选）

如果你用二态 OMM（只有透明/不透明，没有未知），边缘的过渡像素会变成硬边，没有抗锯齿效果。这是一个质量与性能的权衡——你可以用更高的细分层级来缓解，或者接受轻微的质量下降。

4.5 什么时候上 OMM

把上面的内容收成一个决策表：

一条经验：OMM 是那种"上了就回不去"的功能——一旦你看到植被场景从 16 ms 变成 7 ms，你就再也不想关掉它了。但上之前一定要在目标平台上测——不光测性能，还要测内存和质量。

五、内存账拆解：BLAS 的字节都花在哪

5.1 为什么要拆解内存

在上篇里我们说过，加速结构有多大，用 vkGetAccelerationStructureBuildSizesKHR 一查就知道了。这没错——但"知道多大"和"知道为什么这么大"是两回事。

如果你只是想排预算，查一下就够了。但如果你想优化内存、或者想理解"为什么不同厂商差这么多"、又或者想判断"这个数字合不合理"，你就需要知道内存是怎么花出去的。

这一章，我们就把 BLAS 的内存拆开来看看。

先看一组来自第三方实测的数字（zeux.io，2025 年 3 月，Bistro 场景，1.754M 三角形，FAST_TRACE + 压缩）：

主流厂商之间约 3 倍，算上开源驱动最大 7.3 倍。同硬件不同驱动也能差 2.4 倍。 这差距太大了，不可能只是"实现质量"的差异——肯定有结构上的不同。

接下来我们就来拆一拆：这些字节都花在哪了。

5.2 BVH 内存构成模型

BVH 是什么？是一棵树。树上有两种节点：盒子节点（内部节点，装包围盒和子节点指针）和三角形节点（叶子节点，装三角形顶点和 primitive ID）。

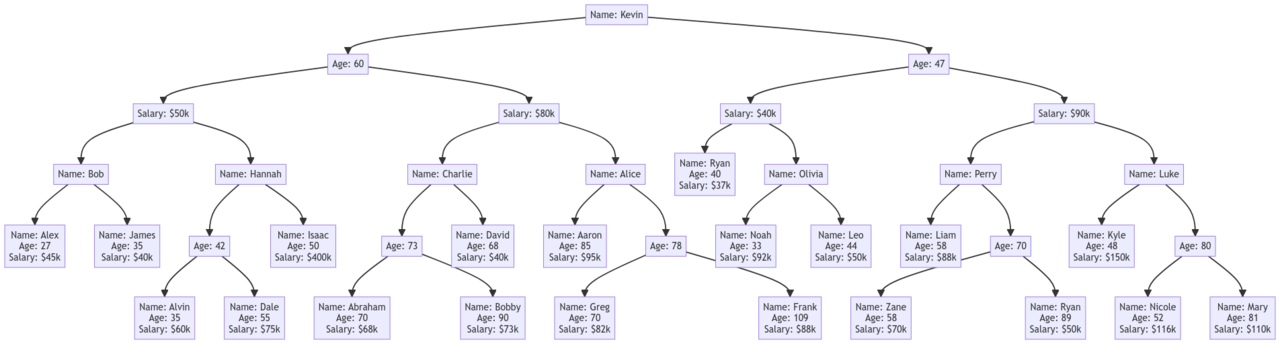

下面这张 K-D 树的结构图可以帮你建立直观——虽然 K-D 树是空间划分、BVH 是对象划分，但"内部节点 + 叶子节点"的两层结构是一样的，内存账的算法也类似。

所以最粗略的内存模型是：

总内存 ≈ 盒子节点数 × 每盒大小 + 三角形节点数 × 每三角大小

但实际上不止这些。还有：

• 父链接（parent links）——用于遍历的时候回退（当栈不够深的时候）。
• 对齐开销——硬件喜欢对齐到 64 字节或 128 字节，会有一些 padding。
• 树不平衡的开销——不是所有节点都能被充分利用，不平衡的树会有更多空槽。

我们一个一个来看。

三角形节点

一个三角形节点存什么？至少要存： - 3 个顶点的位置（3 × 3 = 9 个 float → 36 字节，如果是 fp32） - primitive ID（4 字节） - geometry ID + flags（4 字节）

所以 fp32 的话，一个三角形节点至少 44 字节。但由于硬件对齐，通常是 64 字节。

有些硬件支持三角形对压缩（pair compression）——一个叶子节点存 2 个三角形。这样叶子节点数减少了一半，对应的盒子节点数也减少了一半。节省很可观。

盒子节点

一个盒子节点存什么？对于 4 叉树（业界常见）： - 4 个子节点的包围盒（4 × 2 × 3 floats = 24 floats → 96 字节，fp32） - 4 个子节点指针（4 × 4 字节 = 16 字节）

所以 fp32 的 4 叉盒子节点大约 112 字节。如果是 fp16，就是 64 字节（4×2×3×2 = 48 字节坐标 + 16 字节指针）。

节点数比例

对于一棵比较平衡的 4 叉树： - 叶子节点数 ≈ 三角形数（如果没有对压缩） - 盒子节点数 ≈ 三角形数 / 3（因为 1 + 1/4 + 1/16 + ... = 4/3，减去叶子就是 1/3）

所以，如果三角形节点 64 字节、盒子节点 64 字节（fp16），理想情况是： 64 + 64/3 ≈ 85.3 字节/三角形

如果有三角形对压缩（叶子减半）： 32 + 32/3 ≈ 42.7 字节/三角形

这和 AMD 的实测值（47–57 B/tri）很接近——多出来的是父链接、对齐和不平衡开销。

那 NVIDIA 为什么能做到 18.8–26.5 B/tri？这说明 NVIDIA 有更激进的压缩方案——可能是更高效的节点格式、可能是量化的包围盒、也可能是其他我们不知道的优化。具体是什么，NVIDIA 没有公开。

5.3 父链接：额外的 6%

父链接（parent links）是什么？为什么需要它？

BVH 遍历通常用一个栈来记录"接下来要访问哪些节点"。栈的大小是有限的——如果树特别深，栈可能不够用。这时候怎么办？

有两种办法： 1. 把栈做大一点——但占用更多寄存器或内存。 2. 用父链接实现栈式遍历——当你需要回退的时候，顺着父链接爬回去。

父链接就是每个节点存一个"我爸是谁"的指针。这样即使栈很小，也能遍历任意深度的树。

代价是每个节点额外 4 字节。如果 BVH 总大小是 64 字节为单位的节点，那父链接就是 4/64 = 6.25% 的额外开销。

不多，但也不是零。radv 的代码里就明确分配了这部分内存。

5.4 为什么不同厂商差这么多

回到开头的问题：为什么不同厂商的 BLAS 大小能差 3 倍甚至更多？

根据 zeux.io 的分析和开源驱动的反推，主要原因有：

1. fp16 vs fp32 盒子节点——fp16 的盒子节点比 fp32 小一半。如果某家只用 fp32，光这一项就差很多。radv 就是这样——它还不支持 fp16 盒子节点，所以体积大。
2. 三角形对压缩——支持的话，叶子节点少一半，盒子节点也少一半，总内存减少约 40%。
3. 更激进的量化/压缩——NVIDIA 的数字低于理论下限，说明有更激进的方案。具体是什么，外人不知道。
4. 驱动优化程度——AMD 官方驱动 9 个月内从 88.4 B/tri 优化到 57.0 B/tri（1.5x），说明驱动优化空间很大。radv 和官方驱动差 2.4x，也说明实现质量的影响很大。

这对我们有什么意义？

1. "加速结构占多少内存"没有统一答案——不同硬件、不同驱动，可能差 2-3 倍。排预算的时候要按目标平台的实测值来，不能拿一个数字到处用。
2. 驱动更新可能改变预算——如果驱动优化了 AS 内存，你的显存预算可能突然就松了。反过来也成立。
3. 压缩很重要——上篇说的 compaction 是一方面，fp16、三角形压缩这些硬件级别的优化是另一方面。能用就用。

5.5 BLAS 内存的压缩选项

5.2 节把 BLAS 的字节拆开了，这一节说哪些部分可以被压。

第一是顶点数据。 位置精度从 fp32 降到 fp16 能把顶点缓冲砍一半，代价是精度——世界坐标尺度大的场景（几公里的开放世界）在远处会出现可见的抖动，需要配合"相对坐标 + 分块原点"来用。索引从 32 位降到 16 位只在单块几何不超过 65536 个顶点时成立，对大网格要先切块。

第二是结构本身。 主流的做法是对节点包围盒做量化：用整型代替浮点存包围盒的上下界，再配一张每节点的变换参数去还原。压缩率通常在 20% 到 40% 之间，取决于几何的分布——分布集中（比如一整片植被）压得多，分布散（比如一整座城市）压得少。

第三是对压缩——三角对合并。 把共享一条边的两个三角形作为一个单元去建层次，节点数能明显下降。它对规则网格（地形、扫描件）效果好，对退化三角形多的模型（美术手工做的低模）收益有限。

压缩不是免费的，代价主要落在三处：

1. 构建时间变长——压缩要在构建时算量化参数，构建时间可能增加百分之几十；
2. 更新变贵——refit 时量化参数要跟着变，更新路径比未压缩结构长；
3. 运行时多一步还原——每次访问节点都要解压，这笔开销在 RT Core 里通常已经被吸收，但在软件遍历路径上要自己算。

所以选择顺序通常是：先看几何能不能接受 fp16，再看要不要对压缩，最后才考虑结构量化。 前两项的实现复杂度低、可逆；结构量化一旦上了，构建与更新的复杂度都会跟着上一个台阶，而它在总内存里能省下的那部分（节点本身的字节）往往不是最大头。

六、动态场景的内存预算表

6.1 动态场景多了哪些内存开销

上篇的内存账是"静态账"——BLAS + TLAS + 两种 scratch buffer。动态场景下，这笔账会变。

多了哪些开销？

1. scratch buffer 常驻——静态场景下，scratch buffer 用完就可以释放。但动态场景每帧都要重建/更新，scratch buffer 就得一直留着。而且如果你同时在构建多个 BLAS，scratch 还得够最大的那个用。
2. OMM 内存——如果你用了 Opacity Micromap，每个带 OMM 的 BLAS 都要额外存 OMM 数据。
3. 多份 BLAS——如果你用异步构建，可能需要双缓冲（当前帧用的 + 正在构建的）。如果有多个 LOD 级别，每个级别一个 BLAS。
4. 更新相关的临时数据——比如 instance transform 数组、instance index 数组。
5. 更多的 BLAS——静态场景可能把很多静态物体合并成一个大 BLAS，动态场景可能需要拆成更多小 BLAS（方便单独更新）。

这些加起来可能有多少？ 我们来算一笔粗账。

6.2 一笔动态场景的粗账

假设一个中等规模的开放世界场景：

• 三角形总数：500 万（静态 400 万 + 动态 100 万）
• BLAS 数：200 个（静态 50 个大的 + 动态 150 个小的）
• TLAS instance 数：5000 个
• OMM：植被用，约 50 万三角形

我们一项一项算：

BLAS 本体： - 静态：400 万三角 × 25 B/tri（中端 GPU）= 100 MB - 动态：100 万三角 × 30 B/tri（动态可能不压缩或压缩率低）= 30 MB - 合计：130 MB

TLAS： - 5000 instance × 64 B = 0.32 MB（可以忽略） - TLAS 本体：大约 1–2 MB（可以忽略） - 合计：~2 MB

Scratch buffer： - 最大的 BLAS（假设 50 万三角）的 build scratch：大约 50 万 × 20 B = 10 MB（量级估计） - TLAS build scratch：可以忽略 - 如果并行构建多个，可能需要更大的 scratch - 合计：~10–20 MB（取决于最大 BLAS 和并行度）

OMM： - 50 万三角 × 4 级细分（256 微三角/大三角）× 2 bit = 50 万 × 64 字节 = 32 MB - （如果是 3 级细分就是 8 MB） - 合计：8–32 MB（取决于细分层级）

多份 BLAS（双缓冲）： - 动态 BLAS 的第二份：30 MB - 合计：30 MB（如果用异步构建）

其他杂项： - instance 数据、临时 buffer 等：~5–10 MB

总计：130 + 2 + 15 + 20 + 30 + 7 ≈ 204 MB

注意：这只是一个粗略的估算。实际数字取决于： - 三角形总数和分布 - 目标硬件（不同厂商差 2-3 倍） - 是否用压缩、fp16、对压缩 - OMM 的使用量和细分层级 - 是否用异步构建（双缓冲） - 有多少动态 BLAS

但这个估算告诉我们几件事：

1. BLAS 本体是大头——占 60-70%。优化内存首先要优化 BLAS。
2. OMM 的开销不容小觑——如果用了高细分，OMM 可能占总内存的 10-15%。
3. scratch buffer 容易漏算——很多人排预算的时候只算结构本体，忘了 scratch。虽然通常不大，但如果 BLAS 很大，scratch 也不小。
4. 双缓冲可能增加 15-20%——如果用异步构建，动态 BLAS 的双缓冲是一笔额外开销。

6.3 预算表模板

把上面的内容整理成一个预算表模板，你可以把自己项目的数字填进去。在填表之前，记住一个原则：加速结构的内存是"为场景复杂度买单"——场景越复杂、几何越多、动态性越强，这笔开销就越大。下面这张经典的 Cornell Box 路径追踪图，可以帮你建立"光追场景需要多少结构支撑"的直观。

排预算的三条建议：

1. 按目标平台的实测值排——不要拿别人的数字直接用，自己的目标硬件上测一下。
2. 留 20-30% 的余量——驱动更新、内容增加、功能迭代都会让内存增长。
3. 动态增长的项目，定期重测——每加一批新内容，都重测一下 AS 内存，不要等爆了才发现。

6.4 从 10 万到 100 万 instance：一笔压测账

6.2 节算的是 500 万三角形、5000 instance 的中等场景。规模上去以后，各项开销不是等比例长的，这一节把放大关系摊开。

实例数从 5000 涨到 10 万（20 倍）： - TLAS instance 数据：320 KB → 6.4 MB（线性） - TLAS 本体：1–2 MB → 20–40 MB（超过线性：层次深度增加，节点数增长快于叶节点数） - TLAS build scratch：可忽略 → 几十 MB（新出现的大项，scratch 按最大构建规模预留）

实例数再涨到 100 万（再 10 倍）： - TLAS instance 数据：64 MB（线性） - TLAS 本体：200–400 MB（继续超线性） - 每帧全量重建的时间：从几十微秒涨到毫秒级——这时候"每帧重建 TLAS"就已经不可能了，必须上分区或增量更新

三条结论值得记下来：

第一，TLAS 的开销随实例数是超线性的。 常见误解是"instance 只有 64 字节，可以随便加"。本体和 scratch 的增长都比 instance 数据快，到百万级时它们才是大头。

第二，scratch 是按"最大一次构建"预留的。 它和场景平均规模无关，只和最大的那个 BLAS / 最大的那次 TLAS 构建有关。所以把一个大网格切成几块小的，既能把 scratch 峰值压下来，也更容易并行——代价是实例数变多（回到第一条）。

第三，规模到一定量级之后，"策略"比"压缩"重要。 100 万 instance 的场景里，靠压缩省下的那几十个百分点，抵不过"每帧只重建 1% 的分区"这一个策略决定。先定策略、再抠格式，顺序反了会在错误的地方花力气。

七、高级方向与边界：哪些是实验性的

7.1 技术地图

前面讲的 TLAS 分区更新、BLAS refit/rebuild、CLAS、OMM，这些都是已经可用或接近可用的技术。但动态加速结构这个领域还在快速发展，还有一些更前沿的方向。

我们把这些技术按"成熟度"和"收益"排一张地图：

图上呈对角线分布：越成熟的技术，收益越保守；收益越高的技术，成熟度越低。工程上的选择，本质上是在这条对角线上找一个适合自己项目的落点。

下面挑两个讲一讲——它们是什么、现在是什么状态、离生产可用还有多远。

7.2 四面体笼子：把动画从 BVH 里解耦出来

四面体笼子（Tetrahedral Cages） 是 AMD GPUOpen 提出的一种技术，思路很有意思：

问题：动画几何的 BLAS 更新很贵，因为三角形太多了，每帧都要 refit 或 rebuild。

思路：用一个稀疏的四面体笼子把密网格包起来。笼子的四面体很少（比如几十个到几百个），而笼子里面的密网格是静态的、不变的。

动画的时候，只更新四面体笼子的顶点——笼子变形，带动里面的密网格一起变形。BVH 是建在笼子上的，因为笼子很简单（只有几十个四面体），所以每帧重建也很快。

遍历的时候，光线先和笼子的 BVH 相交，找到击中了哪个四面体，然后把光线变换到四面体的局部坐标系，再和里面的静态密网格求交。

核心价值：动画复杂度与三角形数解耦——不管网格有多密，动画的代价只取决于笼子的复杂度。一个一万面的角色和一个十万面的角色，动画更新的代价可能差不多。

代价呢？

1. 实现复杂——需要笼子生成工具、需要动画重定向、需要特殊的遍历代码。
2. 遍历可能略慢——多了一层变换，而且四面体内部的插值有精度问题。
3. 控制受限——不是所有动画都能用四面体笼子表达，复杂的面部动画可能就不行。
4. 没有硬件支持——目前是纯软件方案，需要在 shader 里自己实现遍历。

状态：研究论文 + GPUOpen 开源实现，还没有进入硬件/规范。适合技术预研和特定场景（比如大量重复的动画物体），离通用生产可用还有距离。

7.3 其他值得关注的方向

再简单列几个，了解一下就行：

这些实验性方向虽然路线不同，但有一个共同点：都在"精度、速度、内存"三角里找新的平衡点。有的牺牲一点精度换内存（量化 BVH），有的加一层结构换构建速度（混合 BVH），有的换一种射线形态换测试次数（光束追踪）。下面这张体素八叉树的图，可以帮你直观感受"空间切细了是什么样子"——量化和混合的思路，本质上都是在做类似的事情。

有了这个直观感受，再来看三个具体方向就不抽象了。

1. 量化 BVH（Quantized BVH）

把包围盒坐标从 fp32 降到 8-bit 或 16-bit 定点数，大幅减少内存。论文说可以降到 9 B/tri 级别。但需要硬件支持定点数求交，而且精度是个问题。目前是研究阶段。

2. 混合 BVH（Hybrid BVH）

把 BVH 和其他结构（比如 uniform grid）混合起来，取长补短。论文说在某些场景下可以省 40% 内存、更新快 3 倍。但实现复杂，通用性待验证。

3. 光束追踪（Beam Tracing）

不是 BVH，但也算加速结构的一种替代思路。用光束代替射线，减少相交测试次数。目前更多用于离线或特定场景。

7.4 边界声明

本篇不展开、不给结论的技术：

• 四面体笼子——有开源实现，但无硬件支持，通用性待验证
• 量化 BVH——论文阶段，需硬件支持
• 混合 BVH——论文阶段，实现复杂
• BIH（Bounding Interval Hierarchy）——已基本被 BVH 取代
• SBVH（Spatial BVH）——建树质量更高，但构建更慢，离线烘焙可用
• 所有 GPU 上的具体实现细节——各厂商不公开，反推的结果不一定准

为什么不列结论？ 因为这些技术要么太新、要么太偏、要么没有硬件支持，在真实项目里落地的条件还不成熟。列在这里是让大家知道有这么个方向，但不要急着上——等支持度更高、有更多实测数据了再说。

7.5 边界之外：什么时候干脆不要动态加速结构

前面七章讲的都是"怎么让加速结构跟上场景"。但项目里还有一类更彻底的选择：不追。

做法一：全静态结构 + 实例变换。 把可以预建的几何全部烘成静态 BLAS，只在 TLAS 层更新实例矩阵。角色、载具、可交互物件各自是一个实例，它们动的是矩阵，不是三角形。这样 BLAS 一次建好永不重建，每帧只更新几十到几千个 instance——大多数开放世界项目最后都收敛到这条路上。它的代价是几何一旦需要变形（骨骼动画、破碎、地形雕刻）就得单独处理，所以通常是"静态 + 少量动态 BLAS"的混合。

做法二：用别的表示替掉三角形。 体素、SDF、高度场这些表示天然支持快速的局部更新，代价是渲染路径完全不同（要走专门的求交或体积积分），且和现有光栅管线、材质系统、美术工具链的对接成本很高。它适合从零开始、且场景本身适合这种表示的题材，不适合往存量引擎里塞。

做法三：把动态性从几何层挪到着色层。 风、草、布这些"看起来在动、其实拓扑不变"的东西，用顶点着色器或位移去演出效果，几何本身保持静态。这一招几乎是免费的——加速结构完全不用更新，动态感由着色器提供。判断标准很朴素：观众能不能分辨"这是真的几何在动"和"这是顶点在动"？ 大多数情况下分不出。

这三条的共同点是：都绕开了"每帧重建 BVH"这个问题，而不是去解决它。 工程上这没有错——加速结构是手段不是目的。真正需要警惕的是反过来：为了保留"全动态 BVH"的架构，付出远超收益的内存与帧时间，最后画面上看不出区别。

8.3 本篇留下的问题

这一篇把"动态场景的加速结构怎么配"讲完了，但有几个问题刻意留着没答——它们要么属于别的篇目，要么还没有稳定答案。

第一个是压缩与更新能不能兼得。 5.5 节说了结构量化的收益与代价，但"既要压缩率高、又要 refit 快"目前还没有两全的方案：量化参数一变，更新路径就得跟着重算。厂商在推进的方向是把量化做成"可分块独立"的——某一块重建时只影响自己的参数。这块进展值得盯。

第二个是分区的粒度由谁定。 1.1 节的 PTLAS 把 instance 分成三类，但"按什么分"（空间区域？材质？更新频率？）会直接决定收益。目前是交给实现方按场景自己划，没有通用的判据。这更像一个场景分析问题而不是管线问题——谁先把场景的动静结构自动识别出来，谁就能把这一块的收益吃满。

第三个是光线的预算怎么和结构质量联动。 本篇讲的是"结构怎么跟得上场景"，而 ep06 会讲"光线怎么分配"。这两件事其实是耦合的：结构退化时，同样的光线数会换到更差的画面。把两者放进同一个反馈环（结构质量差就降低光线数、或反过来）目前还没有成熟的工程做法。

这些问题的共同点是：它们都要求把"场景"和"管线"当成一个系统来优化，而不是各自调参。 这也是本系列选择把工程取舍层单独写一个专题的原因——算法与硬件的知识在别处已经有了，缺的是这类跨层的账。

最后补一句实操上的提醒：本篇给出的所有数字都是量级，不是可以直接抄进设计文档的定值。同一份场景在两家卡上，BLAS 的每三角形字节数能差两三倍；同一家卡在两个驱动版本之间，构建时间的差距也可能超过百分之几十。所以第 6 章那张预算表模板的正确用法是先按量级排出一版、再在目标平台上逐项实测回填，而不是把示例值当成目标值去卡。加速结构这笔账最忌讳的就是「照别人的数字估自己的场景」——几何分布、动态比例、材质复杂度这三项一变，账就重写。 下一篇换一个视角：加速结构解决的是「光线往哪儿走」，而光线停下来之后调用哪段代码，是另一套完全不同的账。

八、收束与交棒

8.1 三句话判据

本篇讲了五件事——TLAS 的分区更新、BLAS 的动态策略、CLAS 的速度交换、OMM 的透明解放、内存账的拆解与预算。收成三句话：

第一句：动态策略的选择看两个维度——变动比例和位移幅度。 变动比例低 → TLAS 用分区更新；位移幅度小 → BLAS 用 refit；两个都高 → 老老实实 rebuild，别折腾。

第二句：新技术（CLAS / OMM）的收益很大，但不是免费的。 CLAS 让构建快 10x 但遍历略慢——只适合高频重建的高密度几何；OMM 让透明几何的 TraceMain 减半甚至更多——但要吃内存、要烘焙、不是所有平台都有。上之前先在目标平台测。

第三句：加速结构的内存没有统一数字，跨厂商能差 3x。 排预算按目标平台实测值来，留 20-30% 余量。fp16、三角形压缩、compaction 这些优化能用就用，能省不少。

8.2 交棒：命中着色器与 SBT

到这里，加速结构的上下两册就讲完了——上册讲了静态账（构建/更新/压缩），下册讲了动态账（TLAS 策略 / BLAS 策略 / CLAS / OMM / 内存拆解）。

但加速结构只是光追管线的第一段。光线穿过加速结构之后，会做什么？它会找到最近的相交点，然后调用命中着色器（closest-hit shader）。命中着色器怎么组织？不同的几何体怎么对应不同的着色器？着色器的数据存在哪？——这些问题，就是 SBT（Shader Binding Table，着色器绑定表） 要回答的。

SBT 是光追管线里最容易出错的部分之一——表的布局不对、偏移算错、miss shader 找不到，这类问题调试起来特别痛苦。下一篇，我们就来拆 SBT——它是什么、为什么需要它、怎么组织、常见的坑有哪些，以及怎么验证你的表是不是对的。

下一篇（预告）：【实时光线追踪与混合渲染】（四） 命中着色器与 SBT：别被自己的表绊倒

参考资料： 1. Vulkan 规范 · Acceleration Structures 章 — Khronos Group 2. VK_NV_partitioned_acceleration_structure 扩展 — Khronos Group 3. VK_EXT_opacity_micromap 扩展 — Khronos Group 4. DirectX Raytracing Functional Spec, Part 2 (CLAS) — Microsoft 5. NVIDIA RTX Mega Geometry 技术博客 — NVIDIA Developer 6. Path Tracing Optimizations in Indiana Jones（OMM + 动态 BLAS 压缩） — NVIDIA Developer 7. Fast Ray Tracing of Dynamic Scenes Using OptiX 9 — NVIDIA Developer 8. Measuring acceleration structures（跨厂商 BLAS 内存实测） — zeux.io, 2025 9. Fast, Effective BVH Updates for Animated Scenes — Utah 大学, 2008 10. Reducing Acceleration Structure Memory with RTXMU — NVIDIA Developer 11. Ray Tracing Massive Amounts of Animated Geometry（四面体笼子） — GPUOpen 12. Minimizing Ray Tracing Memory Traffic through Quantized Structures — arXiv 2025 13. A Hybrid BVH Structure for Interactive GPU Ray Tracing — yiningkarlli.com 14. NVIDIA RTX Best Practices — NVIDIA Developer 15. Vulkan-Samples · ray_tracing_extended — Khronos Group

本篇作者：溯光 本系列（实时光线追踪与混合渲染，共 12 篇）：分界线 → 加速结构工程账（上）→ 加速结构工程账（下）→ SBT → 降噪（上）→ 降噪（下）→ ReSTIR → 光线预算表 → RT 资源生命周期 → 透明与体积 → 反射与阴影混合 → 跨平台差异 前置专题：《实时渲染管线探析》5 篇 · 《移动端图形与功耗》7 篇 · 《GPU 架构剖析》12 篇 下一篇预告：【实时光线追踪与混合渲染】（四） 命中着色器与 SBT：别被自己的表绊倒

希望能对大家有所帮助。
