data-source 全景：谁来画这些火焰图

CSDN 版文章链接：待发布 知乎专栏版文章链接：待发布

点题与全篇总览：trace 不是凭空有的

你在 Perfetto UI 里拖动时间轴，看到一条条横向轨道、一根根蓝色切片、一片片火焰图，很容易把它们当成"工具自带的功能"。可工具本身并不知道你的 App 在第几分钟分配了 4 MB 内存，也不知道 SurfaceFlinger 这一次合成为什么晚了一个 vsync——这些数据必须由一个具体的生产方，在具体的时刻，写进 trace 里。本篇回答的就是这件事：谁在写、谁被配置、写出来的东西最后落到哪张表。

上一站（ep07）做的是逆向拆解：拿到一份 .pftrace，把它拆成 TracePacket、varint 与 interned 字符串，最后落到 SQL 表。那一站回答"文件里有什么"。这一站翻个面：这些内容是谁写进去的。两站合起来才是一条完整链路——ep07 从字节追到表，ep08 从表追回源。这也是本系列为什么要单独用一篇讲 data source：没有这一层，前面所有的 SQL 都是"别人给的结论"。

0.1 为什么"抓到了 trace，却没有你要的数据"

先从一个几乎人人都踩过的坑说起。有同学按教程抓了一份 10 秒的 trace，打开 UI 准备看 GPU 占用，结果 GPU 分组一片空白；想看的 native 内存火焰图也没有；倒是 CPU 调度轨道很热闹。于是他怀疑是工具坏了、版本不对、或者设备不支持。

真实原因往往很朴素：他抓的 trace 里，根本没有对应的 data source 被启用过。Perfetto 与 rsyslog、logcat 这类"常开日志"不同，官方 配置概念页 第一句就把这件事讲明白了——所有 data source 默认闲置，只有被明确指示时才采集。GPU counter 要单独配、堆采样要单独配、perf 采样也要单独配；没配就是没有，UI 不会替你凭空造数据。

好了，先把"缺数据"这件事的归因链条摆正：UI 上缺一块，先问三件事——这个源注册了吗？这次会话的 TraceConfig 里声明它了吗？它采了但丢包了吗？前两问分别落在本篇第一章与第二章，第三问则回到第一章那块共享内存。这就是为什么"data source 全景"值得单独写一篇。

0.2 全篇知识地图：从"谁在采"到"落到哪张表"

先来看看这条路怎么走。后面八章不是并列的八个知识点，而是一条从"生产方"走到"存储方"的链路。先给地图，再爬坡：

注意地图里的第七章：它才是本篇的落点。官方文档对每个 data source 都有一页独立说明（官方 docs 首页 的 Data Sources 区按平台分栏，分页数量在二十个以上），但它是按源翻的字典，不会告诉你"这二十几个源的产物最后在 SQL 侧汇成哪几张表"。本篇要补的正是这一层横向拉通。

读上面这张表有个建议：先横着读一遍它回答的问题——左边是"数据从哪来"，右边是"数据到哪去"，中间那条腰线就是本篇七章的顺序。你会发现前六章都在解释"左边的方形怎么工作"，第七章一次性把右半边对完。这种"先分述、再横拉"的结构，是为了让你在读到第七章时手里已经攒够了对照的细节，而不是被一张二十多行的表砸懵。

0.3 演进脉络：源不是一天长出来的

把 data source 体系放进时间线，你会发现今天这些源名不是设计出来的，而是一层层补上去的：

读这张表要抓住两个点。第一，"谁在采"这件事一直在搬家：早年内核事件靠 in-kernel lowmemorykiller 这类驱动直接发 ftrace 事件，Android 9 之后 LMK 搬到了用户态 lmkd，于是它改发 atrace counter，落到 instant 表里的 key 也换成了 mem.lmk。第二，门槛是硬件与系统版本共同决定的：battery counters 与 ODPM 都要求 Android 10（Q）以上且设备得真有那颗电源管理 IC，function graph 在 Android 上还要 debuggable 构建。

把这条时间线再往前推一层，你能读出本篇的一个隐含立场："哪个源存在"这件事本身是历史产物，不是设计美学。LMK 从内核搬到用户态，于是它从 ftrace 事件变成了 atrace counter；GPU 内存统计一开始就没有独立接口，于是它至今挂在 ftrace 的 gpu_mem/gpu_mem_total 事件上。读源名的时候顺便想想"它为什么长这样"，很多配置上的别扭之处就自洽了。

0.4 一张术语双语对照表（先备着）

先来看看这套术语的双语对照。后面会密集出现英文术语与官方术语原名，先放一张对照表，遇到不确定回来查：

一句话记住本篇的方法：每个源都要能回答四个问题——谁注册它、谁配置它、它产出什么 packet、它落到哪张表。

0.5 边界声明：本篇不涉及什么

为了不让这篇变成"Perfetto 大百科"，先把边界钉死，且在后文第八章会再确认一次：

• 不涉及抓取命令的具体用法。perfetto 命令行、--txt/-o 参数、tracebox、权限怎么开，这些属于操作层，官方 命令行参考 写得比本文细，本文只在需要说明"配置长什么样"时贴配置本身的片段。
• 不涉及 SQL 的调优写法。本篇第七章会给出"源→packet→表"的对照，但只到"落到哪张表"为止；怎么把 SQL 写快、怎么用 INCLUDE PERFETTO MODULE 组合标准库，留给 ep09。
• 不涉及 jank 判定公式。FrameTimeline 只作为"平台服务型源"的一个例子出现，AppDeadlineMissed 与 SurfaceFlingerGpuDeadlineMissed 的判据与计算，留给 ep10。
• 不涉及非 Android 平台的部署形态。Chrome、Windows ETW、多机 profiler 这些分支只顺带点名，不展开。

本篇要拿下的量化锚点也有四个，先给出来，后文逐一对上：atrace 单事件开销 1–10 µs（微秒）、heapprofd 默认采样间隔 4096 字节（即 4 KB）、producer 共享内存默认 256 KB、perf 采样频率常用 frequency: 1000。记住这四个数，你对"代价"就有了量感。

一、四方模型：一套 trace 里到底有几个人

下面我们开始拆第一层。要讲清"谁在画火焰图"，先得把角色分清。Perfetto 不像 perf record 那样一个进程从采集到落盘全干完，它被拆成了四个角色，官方 service-model 把这一层定义得极干净。理解这四方，等于拿到了整篇的坐标系。

1.1 Service：唯一的中枢，也是 buffer 的所有者

下面我们开始从中枢看起。Service（在 Linux/Android 上就是 traced 这个常驻守护进程）是唯一的有状态中枢。官方给它的职责清单有五条：维护活跃 producer 及其 data source 的注册表、持有 trace buffer、处理多个会话的复用（multiplexing）、把 consumer 的配置路由给对应 producer、以及把数据从 producer 的共享内存搬到中心 trace buffer。

请特别留意最后一条：Service 是数据的搬运工，不是数据的生产者。traced 参考页 与 traced_probes 参考页 分别对应"中枢本体"与"内核侧采集代理"两个二进制，日常抓系统 trace 时打交道的多数是后者。理解这一点，后面第三章"内核事件其实由一个用户态进程在采"就不会觉得矛盾。

1.2 Producer 与 data source：一人托管多个源

Producer 被官方定义为"不受信任的实体"，它只能贡献数据，不能读走别人的数据。它的配置极简：一个 producer 恰好拥有一块共享内存缓冲，和一条通往 service 的 IPC 通道。

而 data source 是挂在 producer 下面的"能力"：一个 data source 就是"我能提供某类追踪数据"的声明，它几乎总会自带两个 proto——至多一个 DataSourceConfig 子消息（我吃什么样的配置），以及一个或多个 TracePacket 子消息（我吐出什么样的数据）。官方文档里有一句话几乎是本篇的题眼，值得原样记住：

典型的 Perfetto 运行时模型是：一个进程等于一个 Producer；一个 Producer 通常托管多个 data source。

这句话解释了两个常见困惑。其一，为什么你在配置里只写 name: "track_event"，却能让一堆 App 同时开始埋点——因为每个 App 进程各是一个 producer，而它们都注册了同名的 track_event 源；配置概念页 明确说，这种情况下默认会让所有声明了该源的进程都启动它，需要限定范围时用 producer_name_filter（精确匹配）或 producer_name_regex_filter（正则匹配）。其二，为什么有的源是"单例"——比如系统级的调度采集，全系统只有一个，由 traced_probes 持有。

这张映射图是后面所有"为什么配了没用"类问题的通用解释器。 名字相同的源可以有一堆注册者（每个进程一个），于是"启用某个源"到底是"全局启用"还是"只启用某一个"，就变成了配置层必须回答的问题；而名字唯一的源（如内核调度）根本没有这个烦恼。第四章的 TrackEvent 与前文的 track_event 正好分别是这两种情形的代表，读到那里时可以回来看这张图。

1.3 Consumer：发起者，也是"执法者"

Consumer 是受信任的一方：命令行客户端 perfetto、或者任何按 API 接上来的程序。它的权力清单基本等价于"会话的生命周期"——发配置、开 trace、关 trace、把 buffer 读回来。life-of-a-tracing-session 设计文档把这一串动作按时间顺序写成了完整时序，建议配合第二章一起读。

把这份权力清单铺开，就是控制面上跑过的一串消息（顺序即时间）：

【一次会话在控制面上跑过的消息（顺序即时间，示意）】

consumer → service : EnableTracing(TraceConfig)         // 带配置、buffer 个数与大小
service  → producer: RegisterDataSource(Descriptor)     // 更早：进程启动时就已登记
service  → producer: SetupDataSource(DataSourceConfig)  // 原样转发属于它的那一段配置
service  → producer: StartDataSource(全局 buffer id)     // 注意：buffer id 此时被覆写
producer → service : 数据面写 shmem chunk（不经 socket）  // 真正的数据走这里
consumer → service : Flush() / DisableTracing()          // 收尾：先 flush 再停
service  → producer: StopDataSource(...)                // 等生产者确认
consumer ← service : ReadTrace()                        // 破坏性读走 buffer

下面对其中两行特别说明。 一是 RegisterDataSource 那一行发生得远比会话早——它在进程启动时就完成了，会话开始后 service 做的只是"从注册表里找出同名者"；二是 StartDataSource 里那个 buffer id，正是第二章要讲的 target_buffer 被覆写的时刻。把这两行的时序记住，你对"注册"与"配置"这两件事就不会再混为一谈：注册是一次性的能力声明，配置是每次会话的临时决定。

这里有个安全模型上的细节值得单独拎出来：在系统模式下，producer 无权读回 trace。官方 Tracing SDK 文档 解释得很直白——系统 trace 里可能混着其他进程的信息，允许 producer 读回等于开了一条侧信道。所以"谁采"与"谁读"必须分开，这正是四方模型必须存在的根本理由，而不是纯粹的分层美学。

1.4 两条通道：控制面走 socket，数据面走共享内存

四方之间的连线只有两条，但性质完全不同，混起来就会写出错误的性能模型。

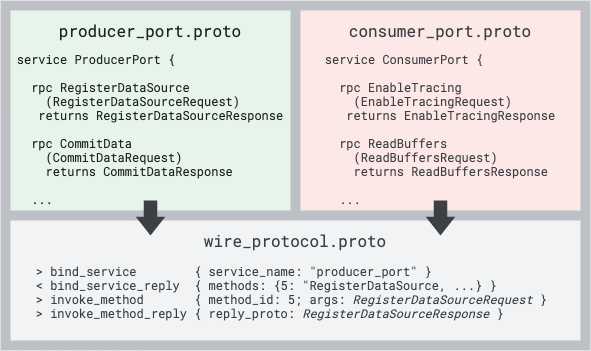

控制面（IPC / UNIX socket）：负责握手类交互——(取消)注册、启动/停止 data source、启停 trace。官方 api-and-abi 里的 socket 协议就是这条通道的实现。它的特点是低频、不可省，但不是吞吐瓶颈。

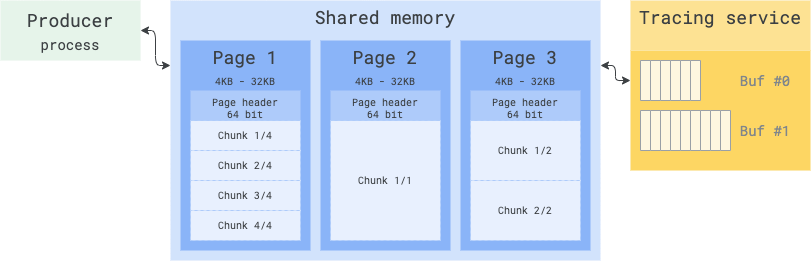

数据面（shared memory）：producer 通过一个叫 ProtoZero 的序列化库，把 protobuf 编码的二进制块直接写进自己的共享内存缓冲。官方给的规格是：这块缓冲大小固定且"通常很小"，可配置，默认 256 KB；它被该 producer 的所有 data source 共享，与 trace buffer 的数量和大小无关；它在内部被切成大小可变的 chunk（碎片），一个 chunk 只归一个 TraceWriter 所有，chunk 内是 TracePacket 的线性序列——一个 packet 可以跨多个 chunk，而消费者永远看到完整的 packet，碎片对它不可见。

上面两张图最好对着看：socket 图上跑的是"协议"，共享内存图上跑的是"字节"。这条分界线的工程含义是——注册与启停再怎么加，也不会拖慢采集；真正决定你会不会丢数据的，是 256 KB 那块共享内存和它承载的 chunk 序列。

说白了，如果你只记一句话，就记这句：控制面决定"谁在采"，数据面决定"采得到多少"。 这也是后文第五章 heapprofd 出现"缓冲溢出导致会话提前结束"时，官方建议先调 --shmem-size 的原因——那是数据面的容量问题，不是采集逻辑写错了。

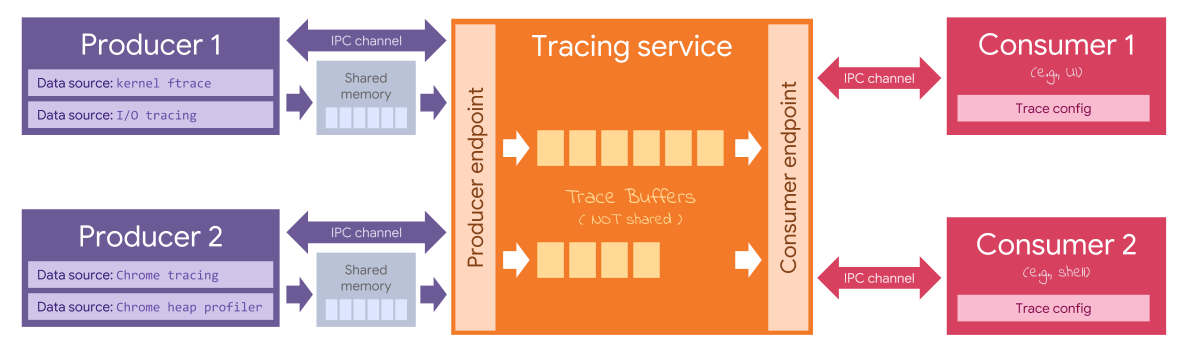

上面这张四方图就是本篇的地基，后面所有章节都在它上面加细节：第二章讲虚线怎么走（配置分发），第三章到第六章讲下面那些方形各自怎么干活，第七章把它们的产物对回 SQL 表。看的时候建议先找 traced 那个中心节点，再顺着箭头问一句"这条线上传的是什么"——控制面传的是配置，数据面传的是 packet，整篇就顺了。

1.5 谁在写 packet：连 Service 自己也算一个写者

最后一个容易被忽略的角色：Service 自己也会往 trace 里写字段。官方在 trace-packet-proto 的 TracePacket 页头就写明：Service 对 packet 内容基本不关心，唯独少数几个字段由它自己写入，典型就是 trusted_uid、trusted_pid、trusted_packet_sequence_id 这一族，以及 previous_packet_dropped 这种丢包标记。

更进一步，TraceConfig 里有一个 builtin_data_sources 段（见 trace-config-proto），可以开关 disable_clock_snapshotting、disable_system_info、disable_service_events 这些项——也就是说，时钟快照、系统信息、服务事件这些"元数据"，是 service 作为内建数据源产出的。你在 trace 开头看到的进程树、时钟基准、设备信息，并不是某个 App 的功劳。

把这条讲完，四方模型就闭环了：业务数据来自 producer，元数据与可信字段来自 service，配置来自 consumer，而 data source 是这一切的最小执行单元。下一章我们看这份配置本身长什么样。

二、一次会话的生命：TraceConfig 怎么把源叫起来

言归正传，这一章我们跟着一份配置走完全程。上一章的四方模型是"静态布局"，这一章把时间轴拉起来：从 consumer 递出配置的那一刻起，到一个 data source 真正开始往共享内存里写字，中间发生了什么。官方把这条路径写在 配置概念页 与 life-of-a-tracing-session 里，拼起来就是本节的内容。

2.1 配置的三段结构：全局、源列表、源与 buffer 的映射

TraceConfig 是一个 protobuf 消息（trace-config-proto 是它的完整字段表），官方把它定义的内容拆成三段：

1. 全局行为：trace 最长跑多久（duration_ms）、内存 buffer 有几个多大（buffers）、输出文件上限（max_file_size_bytes）。
2. 要启用哪些源，以及每个源怎么配：比如内核侧要开哪些 ftrace_events、堆采样器要盯哪个进程、采样率多少。
3. 数据源与 buffer 的对应关系：哪个源写进哪块 buffer。

service 收到配置后，会先把外层读掉（duration_ms、buffers 这些自己消化），再逐个读 data_sources 列表：如果某个 name 有对应的注册者，service 就把这一段 DataSourceConfig 的原始字节原样转给那个 producer，让它去启动这个源。注意"原样"两个字——配置概念页 特意强调 service 不解码、不重编码，这带来一个很关键的兼容性质，2.4 节还会回来讲。

这张图里值得盯的是"分叉点"：配置从 service 出发后不是广播，而是按名字定向投递。名字对不上，这段配置就被静默丢弃——这正是 0.1 节那个"抓了 trace 没数据"的第一种成因：源名写错（比如把 linux.ftrace 写成 ftrace，把 android.heapprofd 写成 heapprofd），service 找不到注册者，什么都不会发生。

2.2 data_sources{} 逐字段解剖

一个条目到底由什么组成？把官方 data_source_config.proto 的字段摊平，骨架只有四个：

除了这四个，TraceConfig.DataSource 这一层还挂着 producer_name_filter / producer_name_regex_filter / machine_name_filter 三组过滤器，用来在"多个进程注册了同名源"时做选择。前两个在 1.2 节提过，第三个是多机场景（traced_relay）才用得上，本篇不展开。

下面对一段真实形态的配置特别说明。先对照上面那张解剖图把四个字段记清楚，再往下看它们被真正填成什么样子。它不是伪代码，字段名与嵌套层级都取自官方示例（配置概念页、cpu-scheduling、gpu、native-heap-profiler 各页的 TraceConfig 段落），只是把它们拼成了一次会话：

//-----------------------------------【一次多源会话的 pbtx 配置】-----------------------------------
// 描述：外层全局参数 + 四类源声明 + 源与 buffer 的映射
//------------------------------------------------------------------------------------------
duration_ms: 10000                                  //【1】会话时长：10 秒

buffers {
  size_kb: 65536                                    //【2】中心 trace buffer：64 MB
  fill_policy: RING_BUFFER                          //    环形：写满回卷覆盖最旧数据
}

data_sources {
  config {
    name: "linux.ftrace"                            //【3】内核宿主源
    target_buffer: 0                                //    写进 buffer 0
    ftrace_config {
      ftrace_events: "sched/sched_switch"           //    调度面
      ftrace_events: "sched/sched_waking"
      compact_sched: { enabled: true }              //    压缩调度记录
      atrace_categories: "am"                       //    atrace 面（走 trace_marker）
      atrace_apps: "com.google.android.apps.docs"
      ftrace_events: "power/gpu_frequency"          //    GPU 频率其实是 ftrace 事件
      ftrace_events: "gpu_mem/gpu_mem_total"        //    GPU 内存同样走 ftrace
    }
  }
}

data_sources {
  config {
    name: "linux.process_stats"                     //【4】补齐进程名与 线程↔进程 关系
    process_stats_config {
      scan_all_processes_on_start: true
      proc_stats_poll_ms: 1000                      //    轮询周期：1000 ms
    }
  }
}

data_sources {
  config {
    name: "gpu.counters"                            //【5】GPU 计数器（独立源）
    target_buffer: 1
    gpu_counter_config {
      counter_period_ns: 1000000                    //    采样周期：1000000 ns = 1 ms
      counter_ids: 1
    }
  }
}

data_sources {
  config {

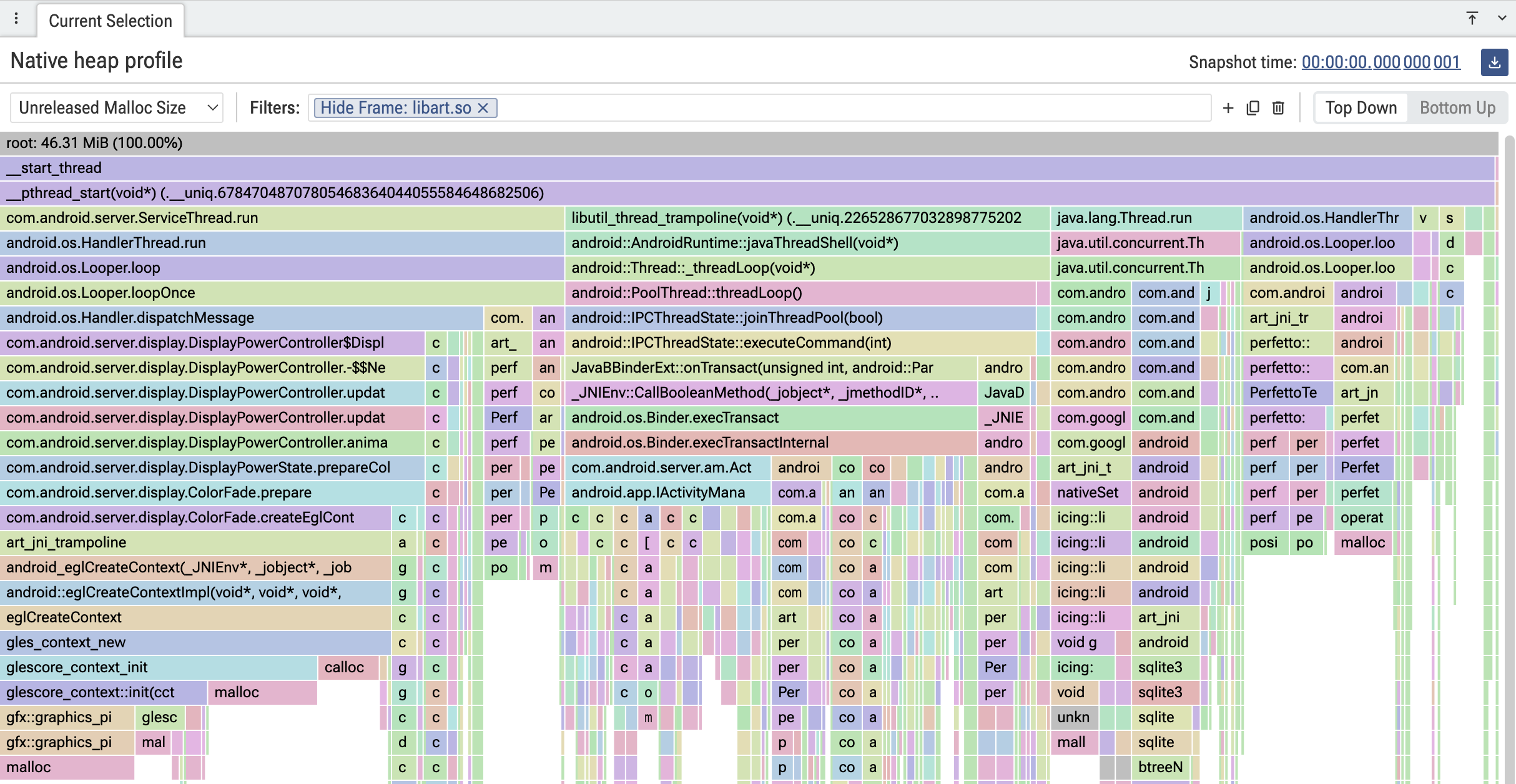

    name: "android.heapprofd"                       //【6】堆采样（Android 10+）
    target_buffer: 1
    heapprofd_config {                              //    默认采样间隔 4096 字节
      process_cmdline: "com.example.myapp"
      continuous_dump_config { dump_interval_ms: 5000 }
    }
  }
}

data_sources {
  config {
    name: "track_event"                             //【7】应用埋点（谁注册谁响应）
    producer_name_filter: "com.example.myapp"       //    只在这一进程上启用
    track_event_config {
      enabled_categories: "rendering"
      disabled_categories: "*"
    }
  }
}

下面对这段配置特别说明三点。

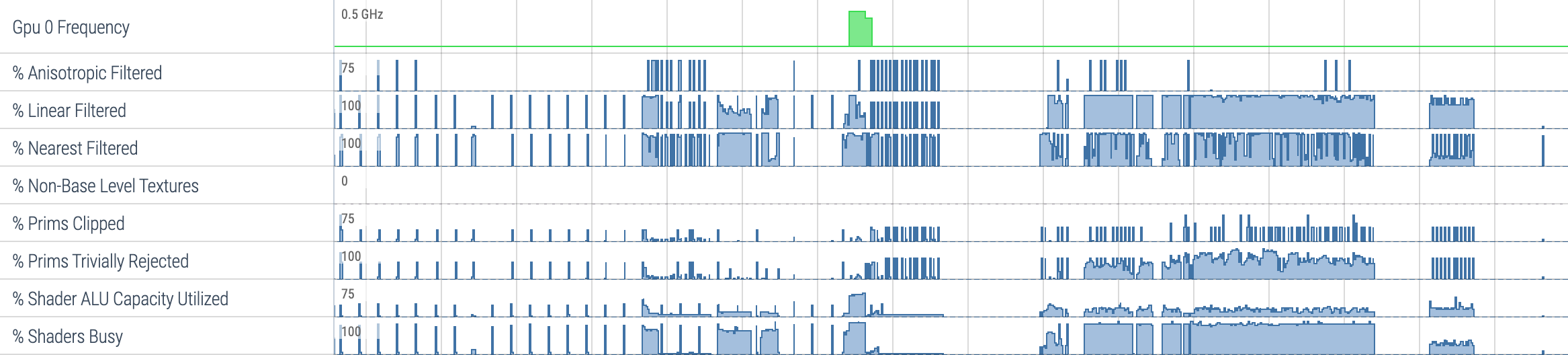

• 【3】与【5】的差别是"内核侧还是生产者侧"：sched/sched_switch 这类调度事件必须走 linux.ftrace，而 GPU counter 是设备厂商 producer 提供的独立源（gpu.counters），两者产出的 packet 类型完全不同。但同在【3】里你会看到 power/gpu_frequency 与 gpu_mem/gpu_mem_total——这两项 GPU 数据反而是 ftrace 事件，第六章会专门破除这个误解。
• 【4】看着"没什么用"，其实是刚需：ftrace 只给你 tid 与 pid，进程名与"线程属于哪个进程"这两件事要靠 linux.process_stats 补齐。官方在 cpu-scheduling 页 的示例里也把这一条单独列了出来。
• 【6】与【7】都限定了范围，但手段不同【6】是堆采样器自己的 process_cmdline 目标进程，【7】是配置层过滤 producer_name_filter。前者是"这个源只服务这个进程"，后者是"同名源有很多注册者，只要这一个"——一个是源的语义，一个是配置的语义。

2.3 buffer 与 target_buffer：为什么源要分家

一份 trace 至少要有一块 buffer，最简单的情况是所有源都写同一块。但官方在 配置概念页 给了一个非常具体的反面案例，值得复述：假设你把内核调度器和内存计数器放进同一块 4 MB 的 buffer——调度器在典型 Android 手机上大约每秒一万个事件、约 1 MB/s 的写入速率（官方另给了一个整体口径：一份典型 trace 的数据速率约 1–4 MB/s），而内存计数器每 5 秒才吐一份 /proc/meminfo（约 100 KB）。结果就是：在那 5 秒的间隙里，调度数据已经把整块 buffer 卷了一圈，把内存快照挤了出去。于是"源明明配对了、也确实在采"，但你打开 trace 却一份内存快照都找不到。

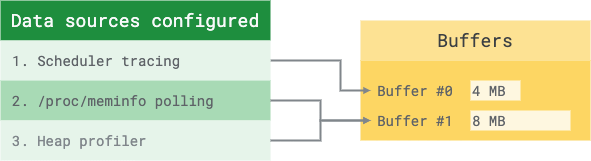

解法就是 target_buffer：把高频源和低频源分到不同 buffer。官方示例给得很清楚——linux.ftrace 进 target_buffer: 0，linux.sys_stats 与 android.heapprofd 一起进 target_buffer: 1。

说白了，target_buffer 是"写入速率隔离"工具，不是"分类归档"工具。 判断要不要分家的标准只有一条：这两个源的写入速率差几个数量级。另外 target_buffer 有个必须知道的双重语义——在配置里它是 buffer 数组的 0 基下标；等 service 真正下发 SetupDataSource/StartDataSource 给 producer 时，它会把这个字段覆写成全局 buffer id（因为可能同时有别的会话占着 buffer）。v54 起可以用 target_buffer_name 按名字引用（配合 BufferConfig.name），可读性更好；两个都写时指向必须一致，否则配置直接被拒。

2.4 [lazy=true] 与旧名路由：兼容是怎么做到的

两个机制看起来很技术，其实都在回答同一个问题：怎么让新老组件和平共处。

第一个是 [lazy=true]。 在 data_source_config.proto 里，各源专属子消息被标成了懒加载，例如 optional FtraceConfig ftrace_config = 100 [lazy = true];、optional AndroidPowerConfig android_power_config = 106 [lazy = true];。官方 配置概念页 解释了这个标记在 ProtoZero 代码生成器里的含义：它生成的是"原始字节访问器"而不是类型化的嵌套消息访问器（ftrace_config_raw() 而不是 ftrace_config()）。动机有两条——不把几十个数据源的 proto 头文件全 #include 进 service，避免二进制膨胀；同时让 service 对源的具体内容保持无知。

第二个是"配置原样透传"带来的向前兼容。 既然 service 不解码 DataSourceConfig，那么一份比 service 更新的配置——里面带了 service 编译时还不存在的字段——照样能被原样转给 data source。官方把这条写成了设计目标：新数据源可以在 service 完全不了解它的情况下被引入。

把这两条合起来看，你会发现 data source 体系其实是一个开放的插件协议：只要注册名对得上、配置能自解析，谁都能往这套 trace 里加一种新数据。第五章的 heapprofd、第六章的 GPU counter 源、乃至社区自造的采集器，走的都是同一条门。

2.5 一次会话的"源侧视角"

下面我们开始换个视角，站到 producer 这一边。站在 producer 的角度，这一章讲的事情可以压成一小段伪代码。它不涉及任何真实 API，只是把 2.1 的分发逻辑反过来写一遍：

【源侧视角：一次会话里 data source 都经历了什么】

注册期（进程启动时，只做一次）
  RegisterDataSource(DataSourceDescriptor)     → service 登记"我叫 linux.ftrace"
                                              → 顺手带上我能产出什么 packet 的描述

会话期（每次 StartTracing，逐源发生）
  OnSetup(DataSourceConfig 原始字节)           → 解析我自己的那一段（ftrace_config / …）
  OnStart(DataSourceDescriptor + 全局 buffer id) → 拿到 buffer id，准备 CreateTraceWriter
  持续 Trace()：写 packet 到共享内存 chunk      → chunk 满则 flush 给 service

收尾期
  OnStop()                                     → 停止采集、提交尾部数据

这段"注册—配置—启动—写—停"的五步，落到图上是这样一个先后关系——注册只发生一次，其余四步每次会话重来一遍：

下一章我们先把视角切到内核侧，看那些看起来最"底层"的数据，实际上是被一个用户态进程采出来的。而这五步里的第 1 步与第 3~5 步，正是第四章那段 C++ 注册代码要落到的地方。

三、Kernel 侧：linux.ftrace 一个宿主，撑起六个面

下面我们进入内核这一侧。这一章要讲一个反直觉结论：你在 Perfetto 里看到的调度、CPU 频率、系统计数器、系统调用、内核函数调用树，在内核侧都不是独立的 data source，它们全部由 linux.ftrace 这一个源（配一个叫 traced_probes 的用户态进程）采出来。

3.1 一个源，六个配置面

官方 cpu-scheduling 页开头就把机制交代了：Perfetto 通过 Linux 内核的 ftrace 基础设施 拿调度事件。ftrace 本身是内核的一个可插拔 tracer 框架，Perfetto 做的事情是打开若干个 ftrace 事件（event）、读事件缓冲、把结果打包成 packet。所以内核侧的结构是"一棵家族树"：

这六个面的配置语义都是 FtraceConfig 的字段（ftrace_config.proto）。要验证"内核侧只有一个宿主"这件事，最直接的办法是翻官方文档的六个相关页面——cpu-scheduling、atrace、cpu-freq、memory-counters、syscalls、funcgraph——它们给的 TraceConfig 片段，name 全都写着 linux.ftrace。

下面对"为什么必须是一个宿主"特别说明。 报错的形态最能说明问题：官方 funcgraph 页 明确写了一句话——function graph 不能和另一个使用不同内核 tracer 的并发 linux.ftrace 源一起跑，因为内核 tracer 不能在 trace 中途切换。根因是 ftrace 在全局只有一份 current_tracer 状态：它是"进程级独占资源"，不是"每源一份"。所以 Perfetto 干脆把内核侧收敛成一个宿主，用配置面来区分用途。这也解释了一个常见疑惑：为什么你没法用两个 data_sources 段同时开两个 linux.ftrace。

3.2 调度面：sched_switch 怎么变成 thread_state 轨道

下面我们开始看调度面，它是这条链路上最"日常"的一块。调度面是 ftrace 家族里使用最广的一支，也是"火焰图"这个词最常见的来源之一。官方要点是：Perfetto 从内核拿到的核心事件是 sched/sched_switch——它告诉你某一刻哪个线程在哪个 CPU 上开始跑、前一个线程为什么让出。为了把"为什么让出"讲清楚，官方还引入了 end_state 的编码表，比如 R 表示 Runnable、S 表示 Sleeping、D 表示 Uninterruptible Sleep、X 表示 Exit（Dead）、I 表示 Idle。落到 SQL 侧就是 sched_slice 表 的 end_state 列。

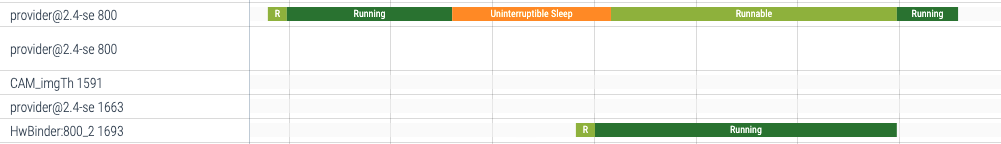

而"线程状态轨道"（thread_state）是把这些切换事件按线程重新归位得到的：对每个线程，把它的 ts → ts+dur 段与 end_state 串起来，就得到那条经典的"S→R→Running→S"状态带。官方在 UI 上给的效果是：展开进程后，每个线程都有一条状态轨道。

注意这里有两个"两个事件"的区别，官方特意点出过：sched_switch 只在"线程处于 Runnable 且真的上了 CPU 运行队列"时发出，而 sched_waking 在"任何导致线程状态改变的事件"发生时都会发。所以做唤醒延迟分析时必须额外开 sched/sched_waking（或 sched/sched_wakeup_new）——否则你只能看到"它跑了"，看不到"它什么时候变得可以跑"。

另外有个不能省的配套：compact_sched。开启 compact_sched: { enabled: true } 后，调度记录会用内部压缩编码而不是逐个 ftrace 事件展开，官方示例里它与 sched_switch 并列出现。它的意义是用更少的字节记住同一件事——调度事件是 trace 里数量级最大的一类，压缩与否直接决定你的 64 MB buffer 能装几秒。

下面对官方给的标准调度配置特别说明。 它不是伪代码，是官方 cpu-scheduling 页原文的配置段，也是绝大多数 Android trace 的调度部分起点：

//-----------------------------------【内核调度面的标准配置】-----------------------------------
// 描述：调度事件 + 精准线程生命周期 + 补齐进程名（官方示例）
// 来源：perfetto.dev/docs/data-sources/cpu-scheduling
//------------------------------------------------------------------------------------------
data_sources: {
  config {
    name: "linux.ftrace"                          //【1】内核侧唯一宿主
    ftrace_config {
      compact_sched: { enabled: true }            //【2】压缩编码，省 buffer
      ftrace_events: "sched/sched_switch"         //【3】核心：谁上谁下
      # optional: precise thread lifetime tracking
      ftrace_events: "sched/sched_process_exit"   //【4】线程生命周期四件套
      ftrace_events: "sched/sched_process_free"
      ftrace_events: "task/task_newtask"
      ftrace_events: "task/task_rename"
    }
  }
}

data_sources: {
  config {
    name: "linux.process_stats"                   //【5】补全进程名与 线程↔进程 关系
  }
}

【1】到【5】里最容易被漏掉的是【5】。 只开【1】你会得到一张"满屏 tid、看不到进程名"的调度图；而线程名与进程归属必须靠 procfs 侧的 linux.process_stats 补上。官方把这条单独列出来、并注明"用于线程与进程的关联和完整进程名"，正说明调度面天然是"两个源配合"而不是"一个源搞定"。【4】的四件套则决定你能不能看清短命线程——不采 process_exit / process_free，一个刚起就死的线程可能整条消失。

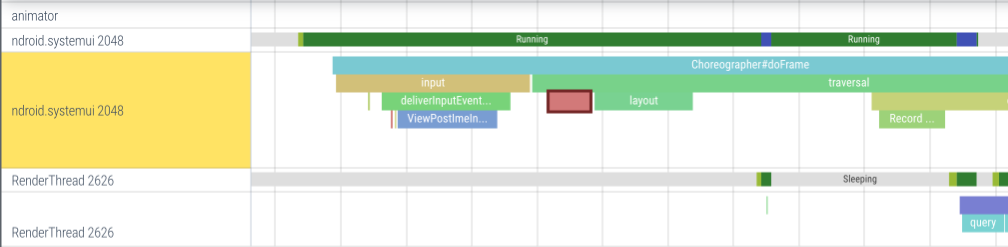

3.3 atrace：看起来像"另一个源"，其实是往 trace_marker 写字符串

atrace 是最好的"不要被名字骗了"的例子。你在配置里写的是 atrace_categories: "am"、atrace_apps: "com.google.android.apps.docs"，看起来像另起了一个源——但它仍然是 linux.ftrace 的配置面。

机制是这样的：Android 从 4.3（API 18）起提供 ATrace API（Java 侧的 android.os.Trace、NDK 侧的 ATrace_beginSection()、内部进程用的 libcutils/trace.h），所有这些调用最终都路由到同一个内部实现，把标记写进内核的 /sys/kernel/tracing/trace_marker。Perfetto 要做的只是打开内核的 trace_marker 开关、并把这一段文本解析成 slice 与 counter。所以 atrace 数据在内核侧是"trace_marker 上的字符串流"，在 UI 侧是 slice，在 SQL 侧落进标准的 slice 与 counter 表。

开销是 atrace 最该记住的数字：官方 atrace 页 给的是 1–10 µs（微秒）每事件，并解释了钱花在哪——一次字符串化、一次 JNI 调用（如果来自托管环境）、以及用户态到内核态的往返写入 trace_marker，官方明说最后这项最贵。这个量级意味着：单点埋点无感，成千上万次高频字符串埋点会显著改变被测程序的时序。

顺带说清一个容易混的点：atrace 有"系统事件"与"App 事件"两类。系统事件由 Android 内部用 libcutils 发出，按 category（也叫 tag，如 am、pm）分组，可以跨进程批量开；App 事件语义相同，但没有 tag 过滤能力，只能按 App 粒度开关（它们共用一个 ATRACE_TAG_APP）。这就是为什么配置里既有 atrace_categories 又有 atrace_apps。

3.4 频率、进程与系统计数器：三个"看着像独立源"的 ftrace 面

接下来这三个面，是"源名与宿主名不一致"的高发区，逐个说清。

CPU 频率：官方 cpu-freq 给的是双路径——既可以从 sysfs 读，也可以走 ftrace 事件。落到 SQL 侧，它是一条 counter 轨道。你在 UI 上看到频率曲线，本质上是"某个 CPU 的频率当前值"被周期性地记成一个 counter 采样点。

进程与系统计数器：这两个是真正的独立源，而且名字都在 linux.* 下，很容易和 ftrace 面混起来。linux.process_stats 负责按你给的周期轮询 /proc/<pid>/status 与 /proc/<pid>/oom_score_adj，官方示例配置里写的是 proc_stats_poll_ms: 1000，并特别警告这个值必须大于 100 ms，否则 CPU 开销过大；linux.sys_stats 负责轮询 /proc/stat、/proc/vmstat、/proc/meminfo，官方示例里 meminfo_period_ms / vmstat_period_ms / stat_period_ms 三个都取 1000（毫秒）。两者都不碰 ftrace，只读 procfs——这就是为什么它们能作为独立源存在。

还有一个"事件 vs 轮询"的对照，官方在 memory-counters 里讲得极清楚：kmem/rss_stat 是事件驱动的推模式——内核在 RSS 变化时主动发 ftrace 事件，能抓到 /proc 轮询抓不到的瞬时尖峰；而 mm_event/mm_event_record 属于高频事件，逐条采不可行，所以内核只周期性吐直方图（count / avg_lat / max_lat）。对分析者的启示是：想抓"尖峰"用事件，想看"趋势"用轮询。 这两条在 SQL 侧最终都被规范化成 counter 表里的 mem.* 系列 key，所以查询时不必关心它是推的还是拉的。

这张图可以当作"同名不同路"的索引：同样是频率或计数器，走 sysfs、走 ftrace、走 procfs，三种路径的采样粒度与代价都不一样。sysfs/ftrace 路径能贴合事件发生的时刻，procfs 路径只能给你一个周期性的均值。所以当你看到一条曲线很"平"的时候，先别下结论，回头看它是从哪条路径来的——这是原理层面最容易搞错、也最容易被忽略的一步。

3.5 syscalls 与 function graph：同门的两把"重剑"

这两个面同属 linux.ftrace，但代价都很大，所以要单独提醒。

syscalls：官方 syscalls 页 给的配置就是两个事件——raw_syscalls/sys_enter 与 raw_syscalls/sys_exit。入口记系统调用号与原始参数，出口记返回值；导入时 TraceProcessor 用内置的 syscall 映射表（支持 x86、x86_64、ArmEabi、aarch32、aarch64）把编号翻成名字。它的数据在 SQL 侧与普通用户态 slice 没有区别——就是线程切片栈里多了名字带 sys_ 前缀的切片。注意限制：只在 Linux 与 Android 的 userdebug 构建上可用。

function graph：官方 funcgraph 页 说得很直接——它记录每一次内核函数进入与退出，让你看到内核在这段时间里真正的调用树与每个函数的耗时。它是"重剑"：官方警告不加过滤地全量跟踪会在毫秒级把 buffer 填满，所以必须与 function_filters（只跟匹配的函数）或 function_graph_roots（跟匹配函数及其所有被调者）配合，再用 function_graph_max_depth 限层数。另有两个硬门槛：内核要带 CONFIG_FUNCTION_GRAPH_TRACER；Android 上只在 debuggable（userdebug/eng）构建可用，且 traced_probes 需要 root 权限。还有一点必须记住：必须设 symbolize_ksyms: true，否则你看到的是 0xffffffff8108abcd 这样的裸地址，而且内核符号必须在录制时解析，事后用工具补不回来。

这两把剑共同指向同一个结论：内核侧的能力上限很高，但它的成本模型是"事件数量 × 单事件开销"，而 buffer 是有限的。所以第三章真正的实践结论不是"开哪些面"，而是"只开你要解释的那个面，并且给它加过滤器"。

四、应用侧：TrackEvent SDK 与"自己造一个源"

好了，视角切到应用进程里。前三章讲的源，都是 Perfetto 或 Android 平台已经写好的：内核调度、atrace、procfs 计数器。这一章讲另一条路——App 自己产生数据。它有两种写法：用 TrackEvent SDK 打点（省事），或者实现一个自定义 data source（强大但要动 TraceProcessor）。官方 Tracing SDK 文档 把这两条路的取舍讲得很清楚。

4.1 两条路：TrackEvent 与自定义 data source

先给结论：绝大多数场景用 TrackEvent，少数场景才需要自定义源。

SDK 提供两个后端模式，两者产出的文件格式完全一样：kInProcessBackend（service 与源都在应用进程内，只管自己，不需要特权）与 kSystemBackend（通过 UNIX socket 接系统 traced，能把应用事件与内核事件叠在同一条时间轴上）。官方建议：想看到"应用事件 + ftrace 调度"融合的时间线，就得用系统后端；而系统后端要求外部有 traced 在跑——Android 9（Pie）起 traced 随平台提供。

上面这张时序图给出的顺序是：先注册（进程启动期，只发生一次），再按每次会话反复走 OnSetup → OnStart → Trace()，最后 OnStop 收尾。把它记成"一次注册、多次会话"，本章后面所有代码就都能对上号了——代码里那些看起来零散的钩子，位置全由这条时序决定。

4.2 注册一个源：DataSourceDescriptor + Register()

下面我们开始看一段真实的注册代码。它取自官方 Tracing SDK 文档的"CUSTOM DATA SOURCES"示例，是替换掉类名与源名后可直接编译的形态：

//-----------------------------------【自定义 data source：注册与写包】-----------------------------------
// 描述：继承 perfetto::DataSource，注册一个自有源，并在 Trace() 里写 packet
// 来源：perfetto.dev/docs/instrumentation/tracing-sdk（官方示例改写）
//------------------------------------------------------------------------------------------
#include <perfetto.h>

class CustomDataSource : public perfetto::DataSource<CustomDataSource> {
 public:
  //【1】OnSetup：拿到属于本源的这一段 DataSourceConfig，用来应用自己的配置
  void OnSetup(const SetupArgs&) override {}

  //【2】OnStart：会话真正开始时的钩子，适合在这里初始化 GPU 驱动、打开计数器
  void OnStart(const StartArgs&) override {}

  //【3】OnStop：撤销 OnStart 里做过的事
  void OnStop(const StopArgs&) override {}

  int my_custom_state = 0;   //【4】每个活跃会话各有一个实例，可以带自己的状态
};

PERFETTO_DECLARE_DATA_SOURCE_STATIC_MEMBERS(CustomDataSource);

int main(int argc, char** argv) {
  perfetto::TracingInitArgs args;
  args.backends |= perfetto::kSystemBackend;      //【5】接系统 traced，融合全栈
  perfetto::Tracing::Initialize(args);

  //【6】注册：Descriptor 声明名字，必须与 TraceConfig 里的 name 逐字一致
  perfetto::DataSourceDescriptor dsd;
  dsd.set_name("com.example.custom_data_source");
  CustomDataSource::Register(dsd);
}

//【7】写数据：lambda 只在"该源被启用"时才被调用
void EmitOneEvent() {
  CustomDataSource::Trace([](CustomDataSource::TraceContext ctx) {
    auto packet = ctx.NewTracePacket();
    packet->set_timestamp(perfetto::TrackEvent::GetTraceTimeNs());
    packet->set_for_testing()->set_str("Hello world!");
  });
}

下面对这段代码特别说明三点。

• 【6】是整段代码里最容易出错的一行。dsd.set_name(...) 里那个字符串，就是第二章 TraceConfig.data_sources.config.name 要匹配的东西。名字对不上，注册成功了、配置也写对了，但这个源会被静默忽略——这就是 2.1 节"按名字定向投递"在代码侧的样子。官方 trace-config-proto 对 DataSourceConfig.name 的措辞是"必须与注册时传给 service 的名字一致"。
• 【1】/【2】/【3】三个回调正好对应第二章 2.5 节那段"源侧视角"伪代码：OnSetup 收配置、OnStart 备资源、OnStop 收摊。把这三步想清楚，你就理解了"一个源"的生命周期，而不是把它当成一个函数。
• 【7】的 lambda 语义值得背下来：它只在追踪对该源开启时才会被调用。所以把它放在热路径上是安全的——没开追踪时它不执行，也不会去拼字符串。这与第六章要讲的 atrace 形成对比：SDK 路线的单次开销显著低于 trace_marker 路线（后者是 1–10 µs 量级），这也是官方建议 Android 上"现有 atrace 够用就继续用，需要更细或更低开销时再上 SDK"的原因。

除了 C++，社区还维护了一条等价路径：官方 Rust SDK 页 记录了 Rust 侧的接入方式。它对 Rust 项目很有用，但语义与 C++ 侧一一对应，本篇不再重复。

4.3 categories 是运行期过滤，不是编译期开关

很多人以为 PERFETTO_DEFINE_CATEGORIES 里列出的类别就等于"这些埋点都在编"，于是担心生产版本变慢。这是一个典型误解：categories 只是在源码里注册一份名单（让每个埋点拿到一个整型句柄，避免运行时拼字符串），开不开由运行期的 TrackEventConfig 决定。

官方的过滤规则是一份八步顺序表，按"精确匹配在前、通配匹配在后"、"enabled 在前、disabled 在后"排列：

【track_event_config 的过滤顺序（官方 TrackEventConfig 语义）】

字段默认值：
  disabled_categories = []                // 默认不禁用任何类别
  enabled_categories  = []                // 默认不显式开启
  disabled_tags       = ["slow","debug"]  // 默认屏蔽 slow / debug 两类标签
  enabled_tags        = []

判定一个 category 是否启用，按以下顺序查：
  【1】enabled_categories  精确匹配
  【2】enabled_tags        精确匹配
  【3】disabled_categories 精确匹配
  【4】disabled_tags       精确匹配
  【5】enabled_categories  通配（glob）匹配
  【6】enabled_tags        通配匹配
  【7】disabled_categories 通配匹配
  【8】disabled_tags       通配匹配
  八步全不命中：C++ API 默认"启用"，C API 默认"禁用"

说白了，四步"精确"排在前、四步"通配"排在后，而 enabled 永远压 disabled 一头。 这条顺序解释了两个常见配置写法：想"只开三个类别"就写 enabled_categories = ["foo","bar","baz"] 配 disabled_categories = ["*"]；想"开全部非 slow 类别"就写 enabled_categories = ["*"] 配 disabled_tags = ["*"] 再加你要的 enabled_tags。字段定义在 track_event_config.proto。

还有两个"标签"值得记住：slow 与 debug 默认就是被禁的（disabled_tags 的默认值）。这是官方给埋点作者的约束工具——如果一个类别会产生大量数据或明显影响交互性能，就给它打上 slow 标签，这样即使别人开了全量通配，也不会误伤性能。写埋点的人用标签保护别人，写配置的人用过滤器约束自己，这套机制才成立。

4.4 Track 三级：事件挂在哪条轨道上

TrackEvent 里的 "Event" 要落在某条 "Track" 上才算数。官方把轨道分成三种：Track（基础时间线）、ProcessTrack（代表一个进程）、ThreadTrack（代表一个线程）。默认情况下 TRACE_EVENT 用调用线程的 ThreadTrack，并且默认归到当前进程的 ProcessTrack 之下——这就是为什么 UI 上的事件总是层层缩进在进程分组里。

轨道还有几条规则值得知道：每条 track 由一个 uuid 唯一标识，且 uuid 在整份 trace 里必须唯一；为避免碰撞，子轨道的 uuid 会与父轨道组合，其中每个 ProcessTrack 有一个随机的进程级 uuid。另外，"事件按线程各自成栈"是个硬约束——TRACE_EVENT_BEGIN 与 TRACE_EVENT_END 成对出现在不同函数里是危险的，因为同线程上的所有事件共享同一个栈，别的无关事件可能先把你的 slice 关掉。跨函数的场景，官方建议换一条 track（TRACE_EVENT("cat","name", perfetto::Track(1234))）。

4.5 自造源的代价：还得改 TraceProcessor

走自定义 data source 这条路，注册与写包只是前半程。官方在 Tracing SDK 文档 里给了一句必须原样记住的提醒：与 track event 不同，用自定义 data source 时你还得在 TraceProcessor 里做对应改动，才能让你的数据被导入。也就是说，你写进 trace 的字节，要看 TraceProcessor 认不认；不认，UI 上就只剩一条"未识别 packet"。想绕过改上游仓库，可以走 TrackEvent extensions——把自定义消息作为 TrackEvent 的扩展字段，这样 TraceProcessor 能靠反射解析，不必把你的 proto 塞进 Perfetto 主仓库。

社区里"自造一个源"的经典案例有两个，都值得当范本读：Collabora 在 2020 年用 gfx-pps 给非 Android 平台造了一个 GPU counter data source（Panfrost 驱动）；一年后又写了 给虚拟化 GPU 加速栈埋点的实践，里面明确对比了两条"自己产生数据"的路径——自定义 ftrace 事件 vs 走 trace_marker。这两篇正好说明第四章的边界：源是一个开放接口，不是一个封闭集合。

五、专业采集器：heapprofd / java_hprof / perf

下面我们进入本篇最"重"的一章。前面几章的源基本是"记录发生了什么"，这一章三个源要回答的是"这些数字与栈是怎么被采出来的"——它们都带采样逻辑，都直接改变被测进程的运行时开销，也都有明确的系统版本门槛。

5.1 三个采集器的产物形态先摆在一起

三者的共同点是"采样式"——都不记录每一个事件，而是按某种间隔抽样；不同点在抽样的对象：heapprofd 抽的是分配字节流，perf 抽的是 CPU 时间（或硬件事件计数），java_hprof 干脆不抽样，直接抓一份快照。采样就必然带来统计误差，这也是为什么三个源都要在文档里反复强调"这是采样结果，不是精确值"。

5.2 heapprofd：按字节采样，默认每 4096 字节取一个

先来看看第一个采集器，也是最有"自证"味道的一个。heapprofd 的官方描述是"跟踪某个时间窗内 Android 进程的堆分配与释放"，产物可以把内存占用归属到具体调用栈，且支持原生与 Java 代码混合。native-heap-profiler 页 给了三条必须记住的规则：

• 采样语义：给定采样间隔 n 字节，平均每分配 n 字节采到一个样本。官方给的比喻很好用——把分配想象成一条"逐字节"的流，每个字节有 1/n 的概率被选中，选中的那个调用栈就被记上完整的 n 字节。为了让大分配不被漏掉，大于采样间隔的分配会绕过采样逻辑，按真实大小记录。
• 默认间隔 = 4096 字节（即 4 KB），且可调（官方排障一节给的例子是 --interval=16000，代价是精度下降）。
• 门槛 = Android 10 或更高；且在 user（生产）构建上，只有带 profileable 或 debuggable 标记的应用能被采，对不可采进程发出的请求会得到一份空 profile。

配置侧它长这样（官方给出的 TraceConfig 段落与 ContinuousDumpConfig）：

//-----------------------------------【heapprofd 的配置与连续 dump】-----------------------------------
// 描述：指定目标进程，配置采样间隔与周期快照
// 来源：perfetto.dev/docs/data-sources/native-heap-profiler
//------------------------------------------------------------------------------------------
data_sources {
  config {
    name: "android.heapprofd"                              //【1】源名（Android 10+）
    heapprofd_config {
      process_cmdline: "com.example.myapp"                 //【2】目标进程；按名匹配会连新启进程一起采
      continuous_dump_config {
        dump_interval_ms: 5000                             //【3】每 5 秒存一份快照 → UI 上多个 slice
      }
    }
  }
}

下面对【2】【3】特别说明。【2】有两种目标写法，语义差别很大：按 PID 采是"此刻这个进程"，按进程名（cmdline） 采则会连会话开始后新启动的同名进程一起采——对 Android 而言，这意味着能采到从 zygote 孵化出来的启动期分配（官方把这种情况在 ProcessHeapSamples 里标记为 from_startup）。【3】决定你在 UI 上看到一个 slice 还是多个 slice：不配就只有会话结束时的单一快照，配了就是周期性的连续 dump，可以拖选多个相邻 slice 看某一段时间窗的分配。另外提醒一个排障经验：分配速率超过 heapprofd 的处理能力会触发缓冲溢出、会话提前结束，官方建议先加 --shmem-size，再考虑加大采样间隔——这正好呼应第一章那块 256 KB 共享内存。

还有一条"名字相似、语义完全不同"的分支要点出来：heapprofd 可以通过 heaps: "com.android.art" 改成采 Java 分配（官方叫 ART allocation profiling，亦名 churn profiling），它给的是分配时刻的调用栈，不跟踪释放与 GC。这条路要求 Android 12 或更高。它和 5.3 节的"Java 堆快照"是两件不同的事，官方文档特意加了两条 NOTE 防止混淆。

5.3 java_hprof：给的是"保留图"，不是调用栈

android.java_hprof 的定位很容易被误解。官方 java-heap-profiler 页 开头就给了两条 NOTE：抓取堆快照要求 Android 11 或更高；Perfetto 的 ART 堆快照与标准 JVM/HPROF 不同——它只包含引用关系图，不含对象内部数据。

它的产物形态是"保留图（retention graph）"而不是调用栈：记录的是"对象 X 通过名为 Z 的成员，保留住了 N 字节大小的对象 Y"。所以在 UI 上它表现为进程的 "ART heap dump" 轨道上的菱形标记，每个菱形是一次堆快照，点开才出火焰图。SQL 侧对应三张表：heap_graph_class、heap_graph_object、heap_graph_reference——分别对应类、对象、引用边。官方还提示：对象原生内存（native_size，仅 Android 13+ 可用）是从 libcore.util.NativeAllocationRegistry 提取的，不计入 self_size，所以看"谁占内存"时要分清这两笔账。

配置段落极简，核心只有目标进程与一个开关：

//-----------------------------------【java_hprof：抓一份 Java 堆保留图】-----------------------------------
// 描述：指定目标进程，并附带 smaps 以便看 native 映射
// 来源：perfetto.dev/docs/data-sources/java-heap-profiler
//------------------------------------------------------------------------------------------
data_sources {
  config {
    name: "android.java_hprof"                 //【1】Android 11+
    java_hprof_config {
      process_cmdline: "com.example.myapp"     //【2】目标进程
      dump_smaps: true                         //【3】附带 smaps，方便看 native 映射
    }
  }
}

一句话区分 5.2 与 5.3：heapprofd 回答"这块内存是在哪一行代码被分配的"，java_hprof 回答"这块内存现在被谁抓着不放"——前者是时间维度的调用栈，后者是空间维度的引用图。做内存泄漏排查时两者往往要一起用。

5.4 perf：走 perf_event_open 的采样器

linux.perf 这条路的原理，官方 cpu-profiling 入门页 讲得最直白：它的两个模式都对应 perf record，用的是同一个系统调用 perf_event_open——一个是"按 CPU 记性能计数器"，另一个是"在这些计数器的基础上采样调用栈"。配置由 PerfEventConfig 定义，三个关键概念是：

• timebase（组 leader）：被计数的主事件，按 CPU 分别计数。常见选择是 SW_CPU_CLOCK（软件计时器）或硬件事件。
• 采样周期或频率：可以是固定 period（如每 1000 个事件采一次），也可以是 frequency（如每秒 100 次）。
• followers：额外的计数项，会在 timebase 采样时一起快照。

调用栈采样的开关是 callstack_sampling，可以用 scope.target_cmdline 只对匹配进程展开栈（官方提醒这能避免"展开开销把 profiler 自己压垮"）。一旦开了调用栈，就会多出一条实际约束：非原生栈的展开很贵，官方建议每 CPU 的采样频率保持在 200 Hz 以下——这和示例配置里的 frequency: 1000 并不矛盾：只计数（不展开栈）可以到 1000 Hz，要展开栈就得退到 100 Hz 量级。

//-----------------------------------【linux.perf：采样计时器 + 调用栈】-----------------------------------
// 描述：以 SW_CPU_CLOCK 为 leader 的周期采样，并只对目标进程展开调用栈
// 来源：perfetto.dev/docs/getting-started/cpu-profiling
//------------------------------------------------------------------------------------------
data_sources {
  config {
    name: "linux.perf"                                     //【1】perf 采样源
    perf_event_config {
      timebase {
        counter: SW_CPU_CLOCK                              //【2】用计时器做 leader
        frequency: 100                                     //【3】每秒 100 次
        timestamp_clock: PERF_CLOCK_MONOTONIC
      }
      callstack_sampling {
        scope { target_cmdline: "com.example.myapp" }      //【4】只对目标进程展开栈
        kernel_frames: true                                //【5】把内核栈也带上
      }
    }
  }
}

下面对【5】特别说明。 kernel_frames: true 决定你看到的火焰图会不会出现内核函数。它带来一个跨越本篇与 ep07 的提醒：内核符号必须在录制时解析——funcgraph 页 明确说内核符号不能事后用 trace_processor bundle 补回来。所以如果你想要"用户态 + 内核态"完整火焰图，就得在录制时把权限开好、把开关打开。

最后一个生态提醒：官方在 cpu-profiling 页的 "Alternatives" 里直说，Perfetto 的 profiling 实现是为持续（流式）采集优化的，不太适合短时高频的 profile；如果你只要聚合火焰图，Android 上的 simpleperf 与 Linux 上的 perf 更成熟。这句话值得抄在便签上——工具选型不是"谁更先进"，而是"谁的成本模型更匹配你的问题"。

六、GPU 与功耗：四个专门源，和两个"其实不是源"

言归正传，这一章我们把图形人最关心的一块补上。GPU 数据在前六章里出现过两次（power/gpu_frequency、gpu_mem/gpu_mem_total），但那两条都被归到 ftrace 面里去了。这一章要正面回答：GPU 到底有几个源、谁在采、哪些是"看着像源其实不是"。

6.1 GPU 侧有四个专门的源

官方 gpu 页 给的清单其实是一张五行表，它把"GPU 相关数据源"和"承载 GPU 数据的 linux.ftrace"并列放在一起，这个排版本身就是提示：

前四个是"生产者侧"源——由 GPU 驱动或厂商 producer 实现，采集方式取决于设备。gpu.counters 的配置里你要指定计数器 ID（设备相关）与采样周期 counter_period_ns；官方示例里 counter_period_ns: 1000000 就是 1 毫秒采一次。gpu.renderstages 与 gpu.log 甚至不需要配置块，只要在 data_sources 里声明名字即可——"无配置的源"也是合法的源，这一点很反直觉但很好用。

另外一个跨平台的加成：GPU 数据里带 gpu_id 字段，多机场景还会带 machine_id，UI 会按 GPU 与机器分组。GPU 的硬件元信息（名称、厂商、架构、UUID、PCI BDF）由 gpu_info 这个 packet 记录——也就是说，"这块卡是谁"也是被"采"进 trace 的，这与第一章"元数据由 service 产"是同一类设计。

6.2 破除误解：GPU 频率与内存其实是 ftrace 事件

这是本篇最想让人记住的一条。很多同学在配置里找"GPU 频率源"和"GPU 内存源"，找不到，就以为要装厂商工具。其实它们一直都在 ftrace 里——官方 gpu 页给出的两个片段是这样的：GPU 频率用 power/gpu_frequency 事件，GPU 内存总量用 gpu_mem/gpu_mem_total 事件，而两次配置的 name 都写着 linux.ftrace。

这个事实带来三个立刻可用的推论：

1. 想采 GPU 频率/内存，你开的是内核源（linux.ftrace），不是 GPU 源。它受内核版本与 ftrace 可用性约束，不受厂商 producer 影响。
2. linux.process_stats 也常常必须一起开，因为 gpu_mem/gpu_mem_total 是按进程维度上报的（哪个进程占了多少 GPU 内存），没有进程名与"线程↔进程"的映射，这条轨道就只能显示 pid。
3. "GPU 数据是一个独立体系"这个直觉是错的。真实情况是：GPU 数据分成两半，一半走厂商 producer（counter / renderstage / vulkan memory），一半走内核 ftrace（频率 / 内存总量 / DRM 调度）。想画一条完整的 GPU 时间线，两半都要配。

说白了，判断一个数据"是不是独立源"，别看名字里有没有 gpu，看它的配置块挂在谁的名字下。 这是本篇一个通用的读文档技巧：源名 = 配置块所在的 data_sources.config.name，其他一切（文件放在哪一页、名字长什么样）都不算数。

6.3 一个配置层的硬坑：vendor 后缀必须精确匹配

GPU 源的另一个坑来自多厂商现实。官方明说：GPU producer 常常用带硬件后缀的名字注册源，例如 gpu.counters.adreno 或 gpu.renderstages.mali；而追踪服务对源名做的是精确匹配，所以你的配置必须写一模一样的后缀名。写 gpu.counters 而设备上注册的是 gpu.counters.adreno，结果就是——配置合法、没有任何报错、但一条数据都没有。

这里有个安慰性质的设计：TraceProcessor 是按 proto 字段类型解析 GPU 数据的，所以所有后缀变体在导入侧被同样对待。也就是说，"精确匹配"这个负担只落在配置层，一旦采到了，分析侧不会因为后缀不同而失效。

这个坑的成因在原理层其实只有一句话：源名是配置层与注册表之间唯一的匹配键。 没有类型系统、没有命名空间映射、也没有模糊匹配——第二章讲的"按名定向投递"，在多厂商 GPU 这个场景下就退化成了"逐字对齐"。理解了这一层，你在遇到任何"配了没反应"的源时，第一反应都应该是去核对名字，而不是去怀疑权限或硬件。

//-----------------------------------【GPU 侧配置：厂商源 + 内核 ftrace 面】-----------------------------------
// 描述：一个常见的 GPU 采集组合——厂商 producer 与内核 ftrace 各出一半
// 来源：perfetto.dev/docs/data-sources/gpu
//------------------------------------------------------------------------------------------
data_sources {
  config {
    name: "gpu.counters"                       //【1】若设备注册的是带后缀的名字，必须逐字写后缀
    gpu_counter_config {
      counter_period_ns: 1000000               //【2】采样周期 1000000 ns = 1 ms
      counter_ids: 1
      counter_ids: 3
    }
  }
}

data_sources {
  config {
    name: "linux.ftrace"                       //【3】GPU 频率与显存总量走这里，不走上一条
    ftrace_config {
      ftrace_events: "power/gpu_frequency"
      ftrace_events: "gpu_mem/gpu_mem_total"
    }
  }
}

data_sources {
  config {
    name: "linux.process_stats"                //【4】给 gpu_mem_total 补进程名与进程归属
  }
}

下面对【1】【3】特别说明。【1】是"配置层显式匹配"的典型受害点，官方在 gpu 页的措辞是：想针对某个厂商的 producer，就在配置里用带后缀的名字。【3】与【1】的对照，就是 6.2 节那条结论的配置级证据——同一份"想看 GPU"的需求，被拆成了两个不同名字的 data_sources 段。

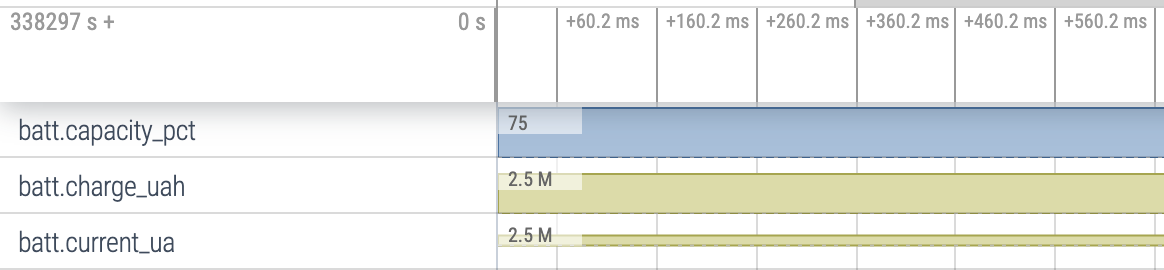

6.4 android.power：电池计数器与 ODPM

先来看看功耗这一侧。功耗侧的主力是 android.power，官方 battery-counters 页 给了它两条支线，配上 android_power_config.proto 看更清楚：

两者都要 Android 10（Q）或更高。它有个很实用的采集细节：电池计数器测的是"流进/流出电池的电荷"，所以插着 USB 采的时候你会看到正电流与电荷增长——在实验室里这会污染测量，官方给了几种绕法（可电气断开 USB 的专用 hub，或 root 后操作电源管理 IC 驱动）。配置上，轮询周期由 battery_poll_ms 决定，官方示例取 250（毫秒）；ODPM 则用 collect_power_rails: true 打开，而且它和电池计数器可以在同一段里共存。

最后一个容易被忽略的配置细节：如果目标平台不是 Android，功耗走的是另一个源名 linux.sysfs_power。这条与 linux.* 家族的命名习惯一致——平台差异体现在源名上，而不是同一源里加开关。这句话可以当作本篇选源时的一条通用启发式。

七、全景对照表：源名 ↔ 谁在采 ↔ 产出 packet ↔ 落到哪张表

好了，到收口的地方了。前六章把每个家族讲了一遍，这一章做三件事：把官方源列全、二次归类、然后一次性对齐到 SQL 表。这也是全篇与 ep07 反向咬合的接口。

7.1 先把官方源全量列一遍

下面我们开始列清单。清单里的行按"宿主（谁在采）"分组，只列本篇正文涉及、且源名可从官方文档与 proto 直接核对的项（linux.ftrace 的面以事件名列出，因为它们不是独立源名）：

这张表的意义在于"第 23 行"：很多人会把 trace 里的所有数据都归给"某个 data source"，但时钟快照、系统信息、服务事件是service 作为内建源产出的，配置里只能"关"，不能"换"。把它算进来，"谁在写"才算完整——这正是第一章 1.5 节那句话的表格化。

7.2 二次归类：六个家族，一套判断法

把上面 23 行按"数据怎么产生"再归一次类，就得到本篇的家族谱：

这套归类的实用价值在于"反推采集代价"：看到"轮询族"先问周期（周期越短 CPU 越贵）；看到"采样器族"先问间隔（间隔越小精度越高、开销越大）；看到"内核宿主族"先问开了几个事件面（面越多 buffer 掉得越快）。官方 memory-counters 页 那句"想抓尖峰用事件、想看趋势用轮询"，本质就是轮询族与内核宿主族的选择题。

7.3 全景对照表：一次对齐四条轴

下面我们开始把四条轴对齐。这张表是全篇的题眼——源名 ↔ 谁在采 ↔ 产出 packet ↔ 落到哪张 SQL 表。四条轴的顺序是有讲究的：从左往右是"生产链"，从右往左是"排查链"；前者回答了"trace 是怎么被造出来的"，后者才是你实操时的方向。

看这张图有个诀窍：从最右列倒着读。先问"我想看的那张表是谁写的"，再往左找宿主，最后回到中间确认配置入口——比从左往右扫一遍更容易记住，也更贴近你真实的排查动作。举个例：你想查"某个进程占了多少 GPU 显存"，最右列会把你指到 counter 表，往左看到宿主是 traced_probes 而不是 GPU producer，于是你就知道该去开 linux.ftrace 而不是 gpu.counters。

把同一套轴落到明细行上，就是下面这张表：

关于这张表的"可核性"，先交代一句：表中落表名以官方 sql-tables 页为准（thread_state、heap_profile_allocation、vulkan_memory_allocations、gpu_counter_group 均已逐名核对）；perf_sample 一项沿用同名 packet，官方该页未单列，查询前请用 SELECT name FROM sqlite_master WHERE type='table' 在运行时核对。这一条不是免责，而是本篇一贯的态度——凡不能自证的，就给出自证的命令。

把这张表和第七章前面两张表合起来看，就是本篇的完整答案：7.1 告诉你"有哪些源"，7.2 告诉你"它们按什么方式干活"，7.3 告诉你"干完的活落在哪"。三张表叠起来，你手里就有了一份可以应付绝大多数"trace 里为什么有/没有这条数据"的对照手册。剩下一节，我们换个方向，从表反查源。

7.4 与 ep07 反向咬合：从表追回源

ep07 从字节追到表，本章从表追回源。这个"反向"具体怎么用？看一段查询——它不回答"是什么"，而是回答"这条数据是谁写的"：

-------------------------------------【从 SQL 侧反查数据源】-----------------------------------
-- 描述：用 counter 的名字前缀判断哪些源在这次会话里真的工作了
-- 依据：perfetto.dev/docs/data-sources/memory-counters 的查询示例
--------------------------------------------------------------------------------------------
-- 反查：这份 trace 里到底有哪些源在工作？
SELECT c.ts, t.name AS counter_name, c.value, p.name AS proc_name
FROM counter AS c
LEFT JOIN process_counter_track AS t ON c.track_id = t.id
LEFT JOIN process AS p USING (upid)
WHERE t.name LIKE 'mem.%'          --【1】前缀就是"源的指纹"
ORDER BY c.ts
LIMIT 20;

下面对【1】特别说明。 这类名字前缀是跨源推理的最小抓手：mem.* 告诉你有内存类源在工作（进程计数器或 rss_stat/mm_event），batt.* 说明 android.power 采到了，sys_ 开头的 slice 说明 syscalls 面开着，Funcgraph 轨道说明 function graph 开着，而 mem.lmk 这种落在 instant 表里的 key 则指向 LMK 事件。当你拿到一份别人给的 trace、又没有原始配置时，这条"从 key 反推源"的路，是唯一能自证的路径——这也正是 ep07 反复强调的"可自证"精神。

向上再走一层还有更硬的证据：TracePacket 里那些由 service 写入的可信字段（trusted_pid、trusted_packet_sequence_id）与 ep07 讲过的 trace_stats，可以用来判断"某个源是不是真的按预期启动过、有没有丢包"。至此，"谁在画这些火焰图"这个问题，从配置层问到了字节层——两篇对上，链路闭合。

八、边界再确认与结语：下篇、资源与落款

好了，最后我们把边界再钉一遍。开篇 0.5 节给过一次边界，走完全篇之后再确认一次，会让你更清楚"这篇到哪为止"。

8.1 边界再确认表

这张表里最值得留意的是第一行。 本篇刻意只讲"配置本身长什么样"，不讲"用哪条命令把配置送进去"——因为命令与权限是环境强相关的（Android 要 adb、Linux 要 chown /sys/kernel/tracing 与 perf_event_paranoid），换台机器就变。而配置的字段语义是跨机器不变的，这才是值得占一篇篇幅的部分。

8.2 下篇预告：把对照表的另一头接上

本篇第七章把"源 → packet → SQL 表"对齐了，但只到"落到哪张表"为止。下一篇（ep09）的主题是 SQL 调优：同一份 trace，为什么有的查询 5 秒出结果、有的跑十分钟；INCLUDE PERFETTO MODULE 到底帮你省了什么；标准库里的视图与你自己手写的 JOIN 差在哪；以及那些"看起来对、算出来错"的口径陷阱怎么避。ep08 让你知道表是从哪来的，ep09 让你知道表该怎么用。

8.3 资源清单

• Perfetto 官方：service model（四方模型一手定义）—— https://perfetto.dev/docs/concepts/service-model
• Perfetto 官方：trace configuration（配置分发、buffer、lazy、兼容）—— https://perfetto.dev/docs/concepts/config
• Perfetto 官方：buffers 与数据流 —— https://perfetto.dev/docs/concepts/buffers
• Perfetto 官方：TraceConfig 参考（字段全表）—— https://perfetto.dev/docs/reference/trace-config-proto
• Perfetto 官方：TracePacket 参考（packet 字段全表）—— https://perfetto.dev/docs/reference/trace-packet-proto
• Perfetto 官方：Tracing SDK（自定义源注册示例）—— https://perfetto.dev/docs/instrumentation/tracing-sdk
• Perfetto 官方：track events（categories / tags / Track 三级）—— https://perfetto.dev/docs/instrumentation/track-events
• Perfetto 官方：CPU scheduling 数据源（end_state 解码表）—— https://perfetto.dev/docs/data-sources/cpu-scheduling
• Perfetto 官方：ATrace 数据源（1–10 µs 开销）—— https://perfetto.dev/docs/data-sources/atrace
• Perfetto 官方：GPU 数据源（频率与显存走 ftrace）—— https://perfetto.dev/docs/data-sources/gpu
• Perfetto 官方：memory counters（事件 vs 轮询）—— https://perfetto.dev/docs/data-sources/memory-counters
• Perfetto 官方：native heap profiler（默认 4096 字节）—— https://perfetto.dev/docs/data-sources/native-heap-profiler
• Perfetto 官方：ART heap dumps（保留图）—— https://perfetto.dev/docs/data-sources/java-heap-profiler
• Perfetto 官方：power 数据源（battery counters 与 ODPM）—— https://perfetto.dev/docs/data-sources/battery-counters
• Perfetto 官方：socket 协议与 ABI —— https://perfetto.dev/docs/design-docs/api-and-abi
• Perfetto 官方：ProtoZero（生产者侧序列化）—— https://perfetto.dev/docs/design-docs/protozero
• Perfetto 官方：SQL 表索引（落表的权威定义）—— https://perfetto.dev/docs/analysis/sql-tables
• Perfetto 源码：真实配置样例集 —— https://github.com/google/perfetto/tree/main/test/configs
• Collabora：为非 Android 平台自造 GPU counter 源 —— https://www.collabora.com/news-and-blog/blog/2020/08/21/panfrost-performance-counters-with-perfetto/
• Microsoft DevBlogs：Perfetto 实战配置（改 linux.perf 段）—— https://devblogs.microsoft.com/performance-diagnostics/perfetto-tooling-for-analyzing-android-linux-and-chromium-browser-performance-microsoft-performance-tools-linux-android/

参考资料来源：本篇所有机制、字段名与默认值均以 Perfetto 官方文档（含各 data source 分页与 proto 参考页）与 google/perfetto 仓库源码为一手依据；社区实践（Collabora、Microsoft DevBlogs、Mesa）仅作"源可自造"的旁证，正文已逐条标注。配图除自绘外均为官方文档配图（Google，Apache-2.0），出处见图注与文末脚注。

下篇预告：（九）SQL 调优：把"能查"变成"查得快、算得对"。

开篇快捷键：想快速上手，记住三件事——看源先看配置块的 name（源名就是身份，写错静默失效）、开 GPU 频率与显存要开 linux.ftrace（它们不是独立源）、采不到数据先查三问（注册了吗 / 配置声明了吗 / 丢包了吗）。

以上。 希望这一路"从配置到表"的梳理，能让你下次在 UI 上少一块轨道时，不再猜是设备问题，而是能一路问下去：这个源谁在采、我声明了吗、它写进哪块 buffer、最后落到哪张表。

本文由@溯光 出品，让"谁在画"成为可核对的链路。

With Best Wishes.

[^ext1]: 题图「Perfetto 分层栈」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/perfetto-stack.png，配套 https://perfetto.dev/docs/），作者：Google，Apache-2.0 许可。

[^ext2]: 图「producer↔service socket 协议」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/socket-protocol.png，配套 https://perfetto.dev/docs/design-docs/api-and-abi），作者：Google，Apache-2.0 许可。

[^ext3]: 图「共享内存 ABI 概览」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/shmem-abi-overview.png，配套 https://perfetto.dev/docs/design-docs/api-and-abi），作者：Google，Apache-2.0 许可。

[^ext4]: 图「Service / Producer / Consumer 四方模型」取自 Perfetto 官方文档（GitHub google/perfetto 的 markdown_img/producer-service-consumer.png，配套 https://perfetto.dev/docs/concepts/service-model），作者：Google，Apache-2.0 许可。

[^ext5]: 图「TraceConfig 分发」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/trace_config.png，配套 https://perfetto.dev/docs/concepts/config），作者：Google，Apache-2.0 许可。

[^ext6]: 图「target_buffer 映射」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/trace_config_buffer_mapping.png，配套 https://perfetto.dev/docs/concepts/config），作者：Google，Apache-2.0 许可。

[^ext7]: 图「线程状态轨道」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/thread-states.png，配套 https://perfetto.dev/docs/data-sources/cpu-scheduling），作者：Google，Apache-2.0 许可。

[^ext8]: 图「ATrace 产生的 slices 与 counters」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/atrace_slices.png，配套 https://perfetto.dev/docs/data-sources/atrace），作者：Google，Apache-2.0 许可。

[^ext9]: 图「native 分配火焰图」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/native-heap-prof.png，配套 https://perfetto.dev/docs/data-sources/native-heap-profiler），作者：Google，Apache-2.0 许可。

[^ext10]: 图「GPU counter 轨道总览」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/gpu-counters.png，配套 https://perfetto.dev/docs/data-sources/gpu），作者：Google，Apache-2.0 许可。

[^ext11]: 图「电池计数器 UI」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/battery-counters-ui.png，配套 https://perfetto.dev/docs/data-sources/battery-counters），作者：Google，Apache-2.0 许可。

[^ext2]: 图「producer↔service socket 协议」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/socket-protocol.png，配套 https://perfetto.dev/docs/design-docs/api-and-abi ），作者：Google，Apache-2.0 许可。

[^ext3]: 图「共享内存 ABI 概览」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/shmem-abi-overview.png，配套 https://perfetto.dev/docs/concepts/service-model ），作者：Google，Apache-2.0 许可。

[^ext4]: 图「TraceConfig 分发」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/trace_config.png，配套 https://perfetto.dev/docs/concepts/config ），作者：Google，Apache-2.0 许可。

[^ext5]: 图「target_buffer 映射」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/trace_config_buffer_mapping.png，配套 https://perfetto.dev/docs/concepts/config ），作者：Google，Apache-2.0 许可。

[^ext6]: 图「线程状态轨道」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/thread-states.png，配套 https://perfetto.dev/docs/data-sources/cpu-scheduling ），作者：Google，Apache-2.0 许可。

[^ext7]: 图「ATrace 产生的 slices 与 counters」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/atrace_slices.png，配套 https://perfetto.dev/docs/data-sources/atrace ），作者：Google，Apache-2.0 许可。

[^ext8]: 图「native 分配火焰图」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/native-heap-prof.png，配套 https://perfetto.dev/docs/data-sources/native-heap-profiler ），作者：Google，Apache-2.0 许可。

[^ext9]: 图「GPU counter 轨道总览」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/gpu-counters.png，配套 https://perfetto.dev/docs/data-sources/gpu ），作者：Google，Apache-2.0 许可。

[^ext10]: 图「电池计数器 UI」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/battery-counters-ui.png，配套 https://perfetto.dev/docs/data-sources/battery-counters ），作者：Google，Apache-2.0 许可。
