trace 即 protobuf：.pftrace 内部长这样

CSDN 版文章链接：待发布 知乎专栏版文章链接：待发布

一句话点题：一件你天天在看、却从没打开过的"文件"

上一站我们沿着 RenderDoc 把"一帧是什么"摸到了 shader 反汇编，那是 API 层的答案。这一站换到 Perfetto，问的是系统层的同一个问题：一条 trace 到底是一坨什么东西。你在 Perfetto UI 里看到的每一条轨道、每一根蓝色切片、每一个时间刻度，追根到底都来自一份文件，而这份文件不是文本，不是 JSON，是一段 protobuf 编码的字节流。

先给一张知识地图，让你知道接下来要爬的几座山：

边界声明：本篇不涉及怎么抓 trace（那是 ep08 data-source 全景的活）、不涉及 SQL 的调优写法（ep09）、不涉及 FrameTimeline 的 jank 判定公式（ep10）。本篇只啃一层：那一份字节文件。范围严格限定在 protobuf 编码、TracePacket 结构、TraceProcessor 怎么把它读成表这三件事。

0.1 为什么这一站要从 RenderDoc 切到 Perfetto

系列走到这里，我们消化完了 RenderDoc 这条线：方法论地图、抓帧、回放、事件浏览器、资源描述符、Mesh Viewer 与反汇编——六篇把"API 层一帧是什么"讲透了。但一帧落到系统里，还要经过 vsync、SurfaceFlinger、BufferQueue 一整套调度，这些是 RenderDoc 这个 API 抓帧工具看不见的。Perfetto 补上的正是这一层：系统级、事件级、谁在哪个 CPU 上跑了多久、帧从 App 到 Display 走了哪几步。所以 ep07 起，系列进入 PART B，用 Perfetto 回答"这一帧在系统里是怎么流的"。

而 Perfetto 和 RenderDoc 有个本质差异：RenderDoc 你打开 .rdc 就能看，Perfetto 你打开 .pftrace 之前，得先弄懂这个文件自己是啥。因为 Perfetto 的"资料"几乎全藏在二进制里——名字被 intern 成整数、时间被压缩成 varint、事件按 sequence 归位。不看透文件层，后面所有的 SQL 和掉帧归因都是"看别人给的结论"。

如果你还不熟悉"tracing 到底在抓什么"，官方 tracing-101 和 start-using-perfetto 两页先扫一眼，把"Perfetto 能看哪些东西"建立起来；这一站我们则专注那"一个文件"。

0.2 演进脉络：trace 格式不是一天长成这样的

把 Perfetto trace 格式放进时间线，你能看到它不是凭空设计的：

读这张表有两个要注意的点： - "systrace 是 HTML"其实是个特例——systrace 把 trace 数据以 JSON 格式内嵌进 HTML 壳里，所以文件能打开但底层仍是结构化数据。Perfetto 把它换成纯二进制的 protobuf，正是为了甩开"文本解析 + 体积膨胀"这两层包袱。 - interned 与 sequence 是后补的，不是 Perfetto 第一天就有。它们是在"trace 可以非常大、又必须能被多 producer 一起写"这两个约束下逐步加进去的——看到这章 3.2/3.3 的机制复杂，是因为它们承担了真实世界的重负。

年份口径：以 Perfetto 官方仓库 git 历史与 Tracing Summit 材料为准。这条脉络让你理解——你现在看到的字段，是多年演进后沉淀下来的"最小够用且兼容"的结果，不是拍脑袋定的。

0.3 一张全篇"术语含英双语"对照（先给你备着）

后面会密集出现英文术语，先放一张对照表，遇到不确定回来查就行：

记住：这一站的方法是"让每个概念都能用一个字节序列自证"。

0.4 为什么这一站非要"先啃文件"不可？

有人可能觉得：我反正用 Perfetto UI 看火焰图，为什么要懂 protobuf？这里给三个"绕不过去"的理由：

1. UI 上看到的每一条轨道，背后都有一张静态表在等着被查。 一旦你把 Perfetto 当 API 抓帧工具用（看一帧、看某段调用），你迟早要落到 slice / thread_state 这类表上写 SQL。而 SQL 列名怎么写、列里装什么，全由文件解析后的人为表定义决定——不懂文件，你的 SQL 就是在隔靴搔痒。
2. "为什么 trace 文件这么小、为什么 UI 加载这么快"这类问题，答案全在文件层。 interned 去重、varint 压缩、columnar 存储——这些不是 UI 特性，是文件设计。不啃文件，你只能把"小"当成玄学。
3. 掉帧归因要"自证"，不是"转述"。 你看到一次 jank，能不能反过来在文件里找到那个 mark？能做到，靠的就是把 trace 当成一份可以 hexdump、可以解码、可以查 SQL 的对象，而不是一个黑盒。

所以这一站的姿势很明确：把 .pftrace 当一块可以打开的数据来对待。 前面七章就是这个"打开"的完整动作。

一、Trace 与 TracePacket：最外层是"一条条消息的堆叠"

1.1 顶层消息：Trace 只有一个字段

好了，下面我们正式开始拆盒子。Perfetto 官方 proto 里，整份 trace 的顶层消息叫 Trace，定义极简到只有一个字段：

// protos/perfetto/trace/trace.proto
message Trace {
  repeated TracePacket packet = 1;
}

就是这么朴素：一份 .pftrace，本质是一串 TracePacket 一个接一个排成的序列。官方 trace-packet-proto 参考页说得更直白——"一个 trace 是 TracePacket 的线性序列"。源码就在 google/perfetto 仓库 的 protos/perfetto/trace/trace.proto 下，也可以直接对着 android.googlesource 上的同一份 trace.proto 逐字核对——就是这一行 message Trace { repeated TracePacket packet = 1; }，只有一个字段，没有任何第二个成员。最外层简单到"你读完这句，就已经掌握整份文件的骨架了"。

为什么用 repeated 而不是嵌套的段落？因为 trace 是流式写下来的：每个 producer 一边跑一边把自己的数据打包成 TracePacket 追加到文件末尾，读的时候按顺序一条条读，不需要回头看前面。这个设计让"边抓边写、挂了也不全丢"成为可能。

一句话总结：最外层没有任何玄机，就是"一堆消息盒子排排队"。真正的复杂度在盒子内部——每个 TracePacket 到底装了什么，下一节拆。

1.2 TracePacket：一个能装进各种数据的"万能盒子"

OK，言归正传。TracePacket 是 trace 里最核心的消息，它长这样（字段为示意，非全量）：

每个 TracePacket 里只会有一部分字段被填上（一个数据类型的消息可能只带 timestamp + track_event，另一个只带 track_event + interned_data，还有的只带 process_tree + metadata）。这是 protobuf 的常态——message 不是固定宽度结构体，是按需填充的字段集合，这一点对理解"为什么字节是断断续续"至关重要。

为什么先讲 repeated 和字段共存：因为后面所有读 trace 的动作都建立在这两件事上。你要是以为 trace 是一块规矩的表，后面看到某个字段"凭空出现、又消失"就会懵。而 TracePacket 一个字段里嵌套一个类型任意的子消息，正是"一个 message 里什么都可能装"的根。

1.2b 往 TracePacket 里塞的，是哪几类数据？

光看字段名不足以知道文件长啥样。把一份真实 trace 里实际出现的 TracePacket 按职责归类，大概是三类：

这个分类对读 trace、查 SQL 都极其有用：想找进程列表去快照类，想看某一段的在干嘛去找流式类，想懂名字去哪查描述类。Perfetto 的 trace-processor-architecture 把这条分派逻辑写进了 importer：不同 field ID 的路由，本质上就是"这门数据该进哪张表"。后面第四章会顺着这条线展开。

把"分类"再往前推一步，官方 track-events 概念页 给了"事件"本身的坐标系：一次事件要么是一个 slice（持续一段时间、有 dur），要么是一个 counter（某个时刻打一个数值点），要么是一个 instant（无时长的瞬时点）。读文件时你最常打交道的就是 slice 和 counter 两类——slice 落进 slice 表，counter 落进 counter 表，两者在第四章的 importer 里各有各的写入分支。这个"事件三分类"正是你在文件里反复见到不同 TracePacket 字段组合的底层原因。

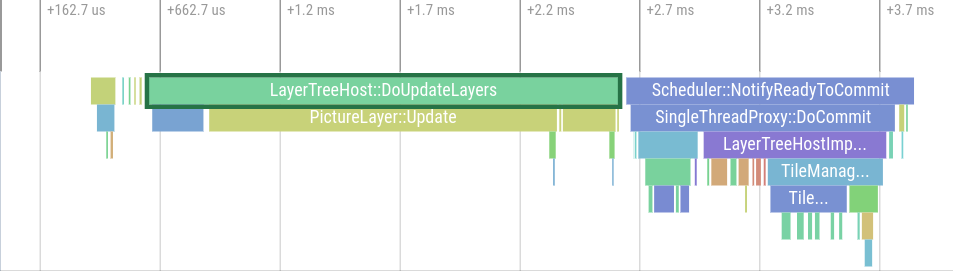

"事件挂在 track 上"这件事，官方文档给的 UI 形态最直观：每个 track event 都关联一条 track（一条单调递增的时间轴），而一条 track 对应一条独立的执行序列——典型例子就是进程里的一个线程。所以你在第四章会看到，track 表在数据层承担的角色，恰好是 UI 上那一条条横向轨道：

1.3 proto 文件不是一棵树，是 import 的网

说白了，前面引的 trace.proto 只是入口，真正的庞然大物在 perfetto_trace.proto。这一段是编译期把众多子 proto import 合并后的单一 schema：

perfetto_trace.proto
├── import trace.proto          → Trace / TracePacket
├── import trace_packet.proto   → TracePacket 的各字段子模块
│   ├── system_info / trace_config / trace_stats
│   ├── proto_vm / extension_descriptor
│   ├── ...Android 相关 / GPU gpu_mem_event / Chrome 相关 / ftrace 相关
└── import track_event.proto    → TrackEvent（debug_annotation / log_message / task_execution / screenshot / source_location …）

TracePacket 的内容结构由这些 import 的子 proto 组合而成，而不是一个扁平大对象。这意味着：读一份真实 trace 时，一个字段的完整语义往往要跨好几个 .proto 文件才能拼出来。也正因为是"import + oneof 扩展"的模式，Perfetto 能不断往 TracePacket 里加新数据源类型而不破坏老 trace——proto 的字段号一旦分配就永不复用，这是官方发版纪律。

节末回望：这一章把最外层三层说清了——Trace 装 TracePacket 序列、TracePacket 是字段集合、schema 是 import 合并的结果。接下来我们要真正"打开文件"，从第一个字节看起。

1.4 为什么 trace 是"边写边读"的 append-only 流？

下面我们回过头，把这件事讲透。回到 1.1 那句"流式写下来"，其实它包含两个必然诉求，值得展开：

1. producer 无法预知未来。 抓 trace 时你不知道后面会发生什么，所以只能"边跑边追加"，每一段写成独立的 TracePacket，绝不可能回填前面改一个总长度。append-only 是唯一不赌未来能"写到哪算哪"的布局。
2. 读取要能流式处理。 读端不追求一次性 load 全文件，而是一条条读 TracePacket，能读多少先处理多少。TracePacket 附带 TraceStats 里能看到写入的 chunk 信息，正是为流式处理铺路。

这两个诉求直接决定了 trace 文件的结构——没有中心索引、没有"跳到第 N 条"的指针，只有从头到尾的一条线性流。后面 TraceProcessor 要做的"归并排序、建列式表"，本质上就是把这条无序的线性流，重建成有序、可查询的二维结构。

二、protobuf wire format：逐字节读一份真实 trace

2.1 有多少种 wire type？——总共六种，trace 里最常见三种

好了，理论先放一边，这章我们直接看字节。误以为 protobuf 只有三种编码形态，其实 wire type 一共定义了 6 种。只是实际 trace 里大部分数据只落在少数几种上。官方 Encoding(wire format) 参考页 把这张表写得很全：

为什么记住这三行就够了：一眼看 trace 字节，凡是"先给长度再给内容"的都是 type 2，凡是"自己长度可变"的多半是 type 0，几乎不会见到 1 和 5。抓到 type 3/4 说明是上古文件的兼容尾巴，现代 schema 早就不落了。那 type 3/4 到底为何存在？它们是 protobuf 最早的"分组（group）"语法遗留——group 把字段直接嵌进父消息的前后标位，靠一条 start-group、一条 end-group 两个 tag 划定边界。它相比 length-delimited 有个致命短板：长度未知、无法预分配，遇到没登记的 group 也没法安全跳过，官方 Encoding 页的 groups 小节 明说了别再用。所以你几乎不会在 Perfetto trace 里遇到它们，遇到也多半是刻意保留的旧版本兼容尾巴。

field tag 的构成是解码的钥匙，官方 Encoding 参考页 把它浓缩成一行算式：

field tag（varint） = (field_number << 3) | wire_type

所以读到一个字节 0x08：0x08 & 0x07 = 0 → wire_type 0（varint）；0x08 >> 3 = 1 → field_number 1。"tag 的低 3 位藏着类型，高 5 位藏着字段号" ——这是 protobuf 自描述能力的地基，也正是 blackbox 一类工具能"盲解"未知 message 的根。因为 field_number 被左移了 3 位，1–15 号的字段可以只用 1 个字节的 tag；这也是 proto 作者总把"高频字段排在前 15 号"的原因——官方发版惯例里，trace.proto、TracePacket 里被反复用的字段都挤在低位段。

2.2 varint：把大整数挤成几个字节

先来看看这套编码里最常露脸的那个。varint 是 trace 里出现频率最高的编码。规则：每字节只用低 7 位，最高位当"续位"（1 = 后面还有字节）。小整数一字节搞定，大整数用更多字节，写完的字节序是低位在前。

一个具体例子，timestamp = 300：

300 = 0b100101100
拆成 7 位一组（低位先）：低7位组 = 0101100(44)，高组 = 0000010(2)
加续位：第一组有后续 → [1 0101100] = 0xAC；末组 → [0 0000010] = 0x02
     → 0xAC 0x02

所以 300 编码成两字节 AC 02，而不是定长的 4 字节。判定一个 varint 是否结束，就看"续位"是不是 0：字节 AC 的最高位是 1，所以"后面还有"；下一个字节 02 最高位是 0，varint 到此为止。这正是 protobuf 能做到"整数越大占越多字节、小整数几乎不占空间"的原因——线上文件的传输体积，有一大半是 varint 省出来的。trace_packet.proto 里绝大多数字段（timestamp、iid、计数器）都是这种能随手压到 1–2 字节的整数。

2.2b 负数和打包数组：两个让你意外的地方

varint 有个坑：负数。 如果把 int32 的负数当成普通整数直接按 varint 编码，会得到一个 10 字节的庞然大物（因为符号位被当成很大的正数）。protobuf 的解法是 ZigZag 编码——把正负号交替映射成非负整数：

原始值    →   ZigZag 映射
 0        →   0
-1        →   1
 1        →   2
-2        →   3
 2        →   4

映射公式是 (n << 1) ^ (n >> 31)（32 位），把负数编码成 1、3、5……这样小的负数也能压到 1–2 字节。这解释了为什么你在 trace 字节里看到 "1" 时，它可能代表的不是 +1 而是 -1 ——同一个字节的语义取决于字段的声明类型，wire type 只给了"怎么存"，没给"是什么"。

另一个容易迷惑的是打包数组（packed repeated）。普通 repeated 字段是一条条单独编码成 tag+元素，而带 [packed=true] 的 repeated（proto3 默认对基础数值类型启用）会把整段数组包成一个 length-delimited 载荷：

普通 repeated int32 a = [1, 2, 3]：
  tag(0x08) 01   tag(0x08) 02   tag(0x08) 03      ← 每元素一个 tag

packed repeated int32 a = [1, 2, 3]：
  tag(0x0A) 03  01 02 03                          ← 一个 tag + 长度 + 数据

打包后省掉的是每个元素前重复的 tag 字节。perfetto 的 interned_data、TraceStats 里大量数值型 repeated 字段都走这条路——文件能小，靠的不只是顶层设计，还有这类"省重复前缀"的布局决策。

2.2c 字段可以"不在"：proto3 的默认值不下发

正因为解码靠 tag 定位，proto3 语言指南 有一个和 C 结构体完全相反的约定：字段没被设值就不出现在字节里。读端遇到缺字段就用默认值顶上（数值 0、字符串空串、bool false）。这意味着：

• 你"在字节里找不到某一个字段"，不代表"这数据没有"，只是它等于默认值、被省略了。
• TracePacket 每条 packet 只带自己需要的字段，绝大多数字段在绝大多数 packet 里都是缺省的。

这一条把第二章开头那句"message 是按需填充的字段集合"从直觉变成了规则。手解 trace 时最容易犯的错，就是把"字节里没出现"当成"值不存在"——它们往往是默认值替身。

2.3 真实 trace：从第 1 个字节开始手解

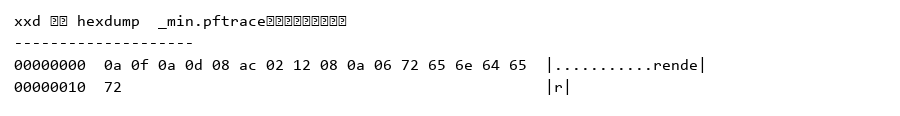

下面我们开始动手。理论讲完，我们直接拿一份真实 .pftrace 开刀。这份文件不是凭空编的示意，而是按第二章规则手工拼出来的 17 个字节（生成脚本见 6.1），下面就是它的完整 hexdump——hexdump 一行的宽度是 16 字节，所以最后那个 72 被单列到第二行：

00000000  0a 0f 0a 0d 08 ac 02 12 08 0a 06 72 65 6e 64 65   |...........rende|
00000010  72                                                  |r|

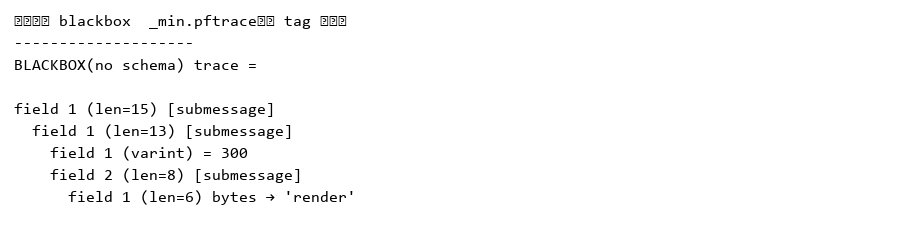

逐字节读，每一步都只是"tag + 载荷"的重复，而且每层都自报长度：

0a 0f          field 1 (len-delim)，长度 15  → TracePacket 子消息
└ 0a 0d        field 1 (len-delim)，长度 13  → 再进一层
  └ 08 ac 02   field 1 (varint)   = 300      → timestamp
  └ 12 08      field 2 (len-delim)，长度 8  → track_event 子消息
    └ 0a 06    field 1 (len-delim)，长度 6  → TrackEvent.name
      └ 72 65 6e 64 65 72 = "render"          → 明文事件名，17 字节正好用完

为了看清楚，把全部 17 个字节摊成"字节→解码→含义"表——每一格都能在 hexdump 里找到它对应的那一个字节：

你会发现嵌套的全是同一套规则。tree 的每一层都在重复"field tag + 载荷"，读到最后，一个 TracePacket 的 timestamp 是多少、事件名是什么，全都能从字节里抠出来。这里特别值得留意 ac 02 这两个字节：ac 最高位是 1 表示"还有下一位"，02 最高位是 0 于是到此为止——varint 的边界全靠续位判定，从来不用数固定宽度，这正是"定长结构体"做不到的动态伸缩。

更值得说的是：这 17 个字节里没有一处是"猜"出来的。0a 0f 告诉你外层有 15 字节载荷，0a 0d 告诉你内层有 13 字节，12 08、0a 06 逐层收窄，最后 6 个字节正好是 render——每一层的长度都自洽，多一个字节就解不通，少一个字节就解不完。这就是为什么"靠 tag 定位"的格式能在没有中心索引的情况下被完整读回来。

量化结论：这份 17 字节的 protobuf，如果换成 JSON 写同一件事——{"packet":{"timestamp":300,"track_event":{"name":"render"}}}——是 60 个字节，正好是它的 3.5 倍。protobuf 的紧凑不是玄学，是 varint + 字段号压缩共同省出来的。把"一条事件记录"用两种格式写出来对照，差距一眼可见：

同一件事，protobuf 只用了 JSON 的 28% 左右。这也是为什么动辄数百 MB 的原始事件流，压缩成 .pftrace 后能落地成一份可分发、可上传 UI 的适中文件——省掉的全是在 JSON 里重复几万次的字段名与标点。

2.4 为什么是"流式的字段集合"而不是"定长结构体"？

说白了，见过字节后，回看 1.2 那句话就更清楚了。protobuf 消息之所以能"字段跳跃出现"，是因为解码器靠 field tag 定位字段，而不是靠偏移。Grow-only 的字段设计让老解码器读到新字段时能安全跳过、新解码器读到老字段时能正常解析——官方 Encoding 页 里那条"字段号实现后永不复用"的发版纪律，正是这套兼容的底座。落到读端，具体机制叫"未知字段跳过"：解码器碰到 schema 里没登记过的字段号，不会报错，而是按它的 wire_type 算出这段载荷的字节边界，整段跳过、继续往下读。这样老解读器能容忍新写入的字段，官方 Encoding 页的 unknown fields 小节 专讲这件事。对 trace 场景尤其关键——你手上的 Perfetto 版本可能比某份 trace 老，但依然能把它打开，靠的就是"跳过未知"而不是"拒绝未知"。这也解释了 trace 文件作为"会演进、但老版本工具仍能读"的长期存储格式为什么扎实。

节末给出的第一个"验证钩子"：这一章的编码规则都将成为第六章自跑验证台的一句承诺——"你要是怀疑，就自己 hexdump 一份 trace 对一遍"。

三、时钟与 interned：时间戳、去重存储与多写者共存的真相

3.1 timestamp 不是"世界时间"，是和时钟域绑定的单调计数

好了，换个维度看时间。TracePacket.timestamp 的数值本身没有任何意义，它必须配 timestamp_clock_id 才有语义。官方 clock-sync 文档 对这套时钟体系讲得最透：默认时钟域是 CLOCK_BOOTTIME（Android 上常用的单调时钟，含挂起时间），默认单位 1ns。

含义：trace 里的时间戳是单调递增的纳秒计数，不是墙上时间。你想知道"这是 14:03:21"是做不到的——除非写入者额外用别的 clock domain 标记绝对时间。这个设计不是为了难为你，而是单调时钟在分析调度/性能时不会因 NTP 校时、拔电池而跳变，这对"比大小"（谁先谁后）和"算间隔"（耗时）是最可靠的。

3.1b 一套 trace 里至少有几十个"时钟"，怎么对齐？

官方 clock-sync 文档 点出了关键事实：多 producer 各自用不同的时钟域打时间戳——

这些时钟之间会互相漂移（比如挂起/恢复导致的偏差累积）。Perfetto 的解法不是"逼大家都用 BOOTTIME"，而是靠 ClockSnapshot 包在导入时重建时钟图（clock graph），把事件换算到统一的 trace 全局时间上。clock_snapshot.proto 里就是一批 Clock { clock_id, timestamp } 的定点。可以这样说：trace 文件里时间戳的"坐标系"，只有在读完 ClockSnapshot 之后才算确立。

所以读 trace 时看到一个奇怪的 timestamp 数值，先别急着换算成几点几分——先问它挂在哪个 clock_id 下。这是"时间戳必须有时钟上下文才有语义"的更完整版。

3.2 interned_data：把重复的字符串压成一个整数

先看看文件里最占地方的那类数据。性能 trace 里最不缺的就是重复字符串——线程名、函数名、事件名，几百次出现的内容一模一样。如果每次引用都存一遍原文，文件会爆炸。Perfetto 的解药是 interned data（驻留数据去重）。

机制一句话：把一个字符串登记成一个整数 id（iid），之后所有地方都引用这个 id，而不是重复存字符串。

// protos/perfetto/trace/interned_data/interned_data.proto (示意)
message InternedString {
  uint64 iid = 1;   // interned id，从 1 开始；0 表示未设置
  bytes str = 2;
}

关键规则（官方参考页 + synthetic-track-event 指南）： - 增量发布：interned_data 只在相同 trusted_packet_sequence_id 的 packet 序列内有效，跨序列不共享。 - 首次引用：writer 在与首次引用相同的 packet 里发布新的 interned data，后续引用直接给 id。 - 状态标志：首个 packets 用 SEQ_INCREMENTAL_STATE_CLEARED | SEQ_NEEDS_INCREMENTAL_STATE；增量数据用 SEQ_NEEDS_INCREMENTAL_STATE。

把"首次引用"这个流程用一次次事件走一遍，你会看得很清楚：

packet #1（sequence A, flags=CLEARED|NEEDS）：
  interned_data { InternedString(iid=1, str="render") }
  track_event { name: 1（引用 iid=1）}
packet #2（sequence A, flags=NEEDS）：
  track_event { name: 1 }      ← 只带 id，不再带字符串
packet #3（sequence A, flags=NEEDS）：
  track_event { name: 1, category: 新 }   ← 若再有新字符串，再补 InternedString

注意 flags 里的 SEQ_INCREMENTAL_STATE_CLEARED：它表示该 sequence 从这里开始，之前的 interned 状态作废、要重新建立。一旦 buffer 被清、或 producer 状态被重置，就必须用这个 flag 开头，否则读端会拿旧 id 指到错字符串。这三行 flags，是"增量把字符串去重"和"状态能随时重来"之间唯一的握手协议。

量化收益：假设一个函数名 "MyRender::DrawMesh" 18 字节，在一份含 10 万次相同调用的 trace 里，不 intern 要占 180 万字节，intern 后只占"一次 18 字节 + 10 万次 2–4 字节"，字符串存储可降到原来的 10% 以下。这就是为什么你能在 UI 上看到名字，而文件本体并不臃肿。

3.2b interned 的有效域：只在同一个 sequence 里生效

interned 去重有个边界千万别忽略——iid 只在相同 trusted_packet_sequence_id 的 packet 序列内有效，跨 sequence 不共享。换句话说：

• 如果两个 producer 都用 iid=5 表示某个字符串，它们指的不是同一个字符串——iid 是"按 sequence 命名空间"的。
• 读取端维护的是"每个 sequence 一个 interning 状态"的哈希表，跨 sequence 的 iid 必须重查。

这直接解释了为什么 3.3 要讲 sequence：去重和分片是同一枚硬币的两面。没有 sequence 边界，你就无法判断一个 iid 属于哪个命名空间；反过来说，多写者之所以能各自 compact，正是因为每个 sequence 独立维护自己的 interned 表。实践中，TraceProcessor 在导入时就按 sequence 分桶缓存这些 mapping——列名能出现，靠的正是每条 sequence 自己那份 interned 字典。

3.2c trace_packet_defaults：把"每条都一样的字段"抽到一处

去重还有一个"近亲"——trace_packet_defaults。如果一大批 packet 的某个字段（比如 track 名、默认时钟）几乎完全相同，逐条重复存是浪费。Perfetto 允许用 trace_packet_defaults 在 sequence 开头声明"这片 packet 的默认值"，后续 packet 只要不覆盖就用它。

这又是一个"文件能小"的机制，但和 interned 的职责不同：interned 去的是"值重复"，defaults 去的是"字段重复"。理解这两者，你在第六章自跑验证时就能分得清"为什么有些 packet 看起来空空如也"。

3.3 多写者共存：TraceWriter、Sequence 与分片

下面进入多写者这一层。一份 trace 往往同时被多个 producer 写（内核 ftrace、App、GPU、Chrome……）。它们怎么互不打架？答案是 TraceBuffer 里每个 {ProducerId, WriterId} 构成一个唯一 Sequence ID，每个活跃的 {Producer, Writer} 持有一个 SequenceState。

对同一 TraceWriter 的 packets，TraceBuffer 保证 order、no gaps、no duplicates——顺序不乱、不丢、不重。这是"文件是线性序列"和"多写者并发"之间的矛盾妥协：在文件层面是交错的线性序列，在逻辑层面每个 sequence 仍是自洽的。读取时靠 sequence 把交错的分片重新归位。

把"交错"落到文件字节上，你会看到这样的 packet 流（首列是它归属的 sequence）：

seq A | TracePacket
seq B | TracePacket
seq A | TracePacket
seq C | TracePacket
seq A | TracePacket

一行一行写进文件，彼此犬牙交错；但读端按 sequence 一归类，就还原出三条各自连续的语义流（A、B、C 各成一条）。这正是官方 buffer 概念页 所说的"trace 是 packet 流，每个 packet 自带 sequence 归属"。也回扣了第三章 3.2 那句"interned 只在同 sequence 生效"——因为只有同一 sequence 的 packet 才保证共享一份增量状态，跨 sequence 连语义都不能保证连续。

3.4 包丢了怎么办：previous_packet_dropped 与 DataLossReason

言归正传，还有一件坏事必须交代清楚。缓冲区满、producer 崩溃都会丢包。Perfetto 不隐瞒，而是标记：TracePacket.previous_packet_dropped 是一个非零的 DataLossReason bitmask，表示"该 sequence 上，我前面的包被丢了"。对应统计字段是 TraceStats.BufferStats.trace_writer_packet_loss。

DataLossReason 不是单个开关，而是一组可组合的 bitmask 原因：

对分析的意义重大：你看到的时间线上凭空少了一段，或某个状态迷之缺失，先查是不是丢包了——而不是怀疑自己对 trace 的解读。丢包是显式的：previous_packet_dropped 前一个包丢在哪个 sequence、trace_writer_packet_loss 丢了多少，都能从这两个字段数出来，UI 上往往也会用特殊的缺失标记提示你。这一条尤其适合排查"为什么某段火焰图是空的"——先排除丢包，再谈解读。

缓冲区为什么会溢、"环形"到底长什么样？官方 heapprofd 设计文档给出的共享内存缓冲布局（客户端与服务端之间的 SMB/SCM 收发路径）是理解这类溢出的最直接材料——环形缓冲的容量是有限的，"写得太快、环形太小"不是比喻，而是一张能看见的缓冲区布局：

节末回望：这一章解释了四个"文件里看不见但必须懂"的机制——时间戳的时钟语义、字符串的去重、多写者的协调与丢包标记。它们是读懂字节的最后一块拼图。下一章我们站到"反向"的位置：不是问字节怎么排，而是问这些字节怎么被读成 SQL 表。

四、TraceProcessor：从字节流到"可以查的数据库"

4.1 那条流水线，官方文档给得很清楚

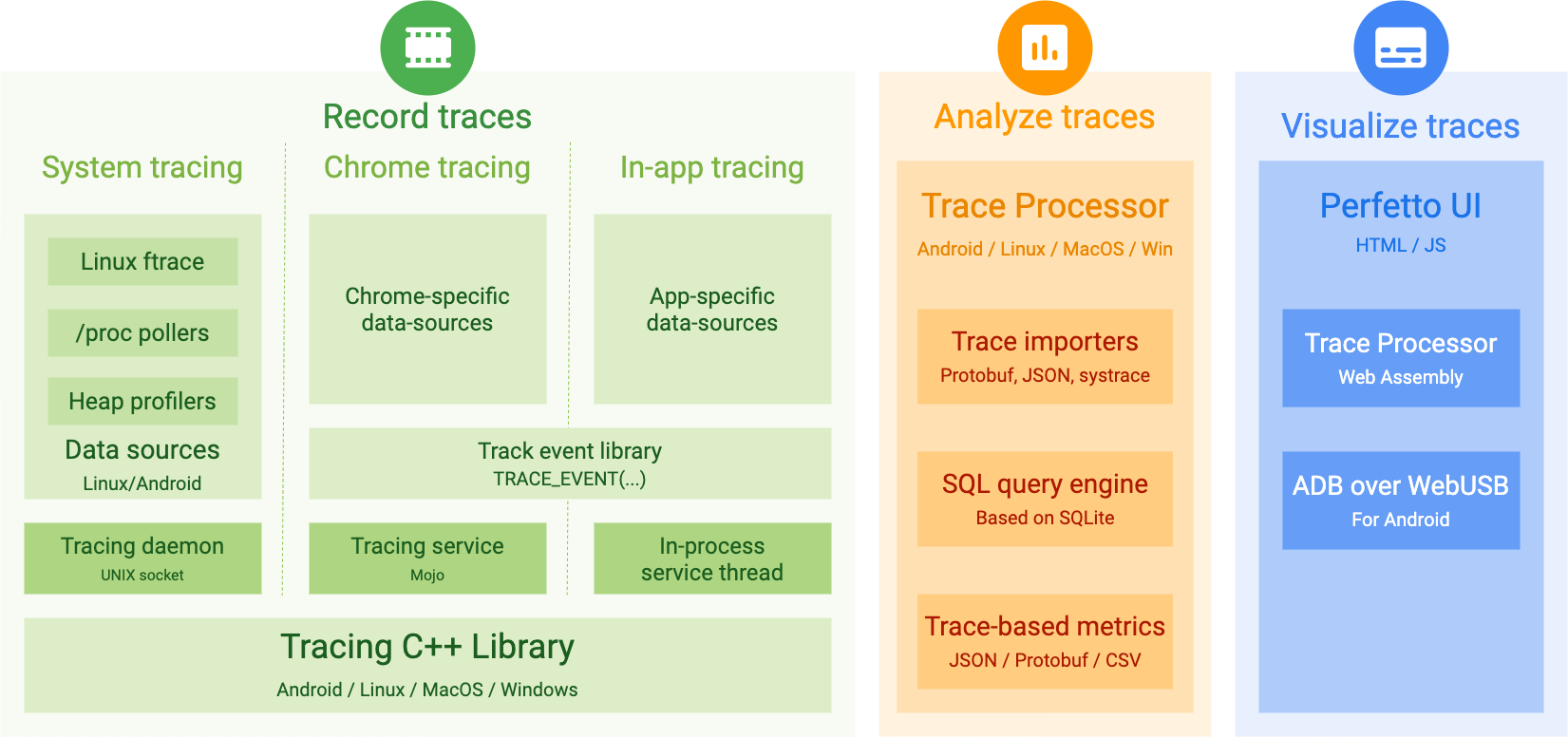

OK，下面我们进入第四章。Perfetto 官方 trace-processor-architecture 设计文档 给出了完整数据流（这是本篇引以为据的一手来源）：

Raw Trace → ForwardingTraceParser → ChunkedTraceReader(格式探测)
  → [ProtoTraceTokenizer] → [ProtoImporterModules] → TraceSorter::Stream
  → TraceStorage → SQL Query Engine

对 proto trace 这条路（ProtoTraceReader，源码 .../importers/proto/proto_trace_reader.h）：

Proto bytes → ProtoTraceTokenizer → ProtoImporterModules → TraceSorter::Stream → TraceStorage → SQL

拆开看，每段各司其职： 1. ForwardingTraceParser 从文件头几个字节探测格式（proto / JSON / systrace），分派给对应 reader。 2. ProtoTraceTokenizer：在排序前做快速时间戳提取——只做轻量解析，把事件的 (ts, packet切片) 尽快丢进 sorter。 3. ProtoImporterModules：按 packet 的 field ID 路由——FtraceModule 只管 ftrace 包，TrackEventModule 只管 track_event 包，各模块注册到特定 field ID。 4. TraceSorter：多路输入的基于时间戳的归并排序（per-CPU 队列、窗口化），把乱序的事件排成时间序。 5. TraceStorage：列式存储，写进 SliceTable、ProcessTable、ThreadTable、CounterTable 等专用表。 6. SQL Query Engine：终于，你可以 SELECT * FROM slice 了。

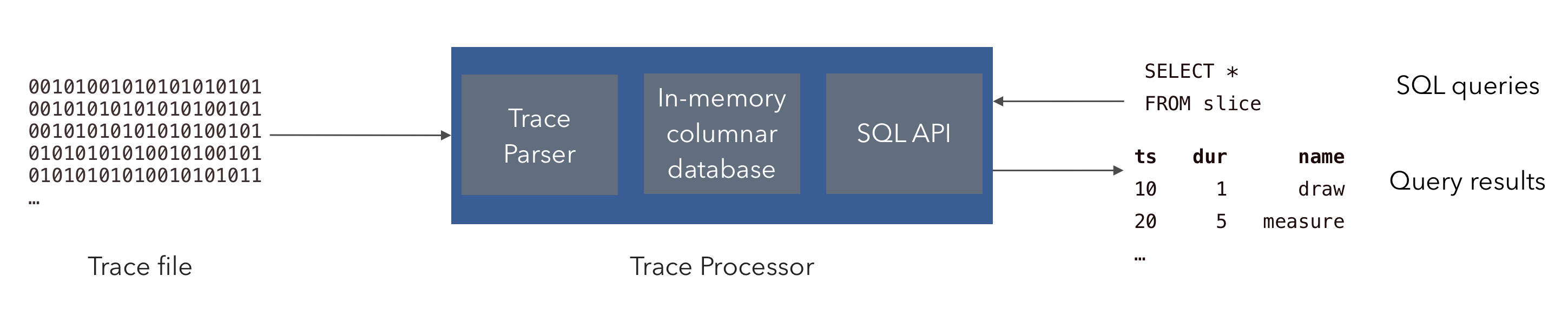

这条流水线不是我们的转述，官方文档里就配了一张结构图，把"一条 trace 的字节如何一路变成可查询的表"画在同一张图里：

把这几步对应到本章开头那章"字节是交错线性流"的判断，你会看出设计意图：步骤 1–4 解决的是"把乱的捋顺"，步骤 5–6 才解决"把顺的变成可查的"。前四步里最值得注意的分工在第 2 步和第 3 步之间：

• 第 2 步只抠时间戳，不做完整解析——因为它要喂给排序器，只需要"这条事件大概在什么时候"。完整解开一个 packet 的成本很高，没必要在排序前全做。
• 第 3 步才真正解析字段语义，而且要等排序完成之后（见 4.2 的理由）。模块按 field ID 领活，各管各的，互不干扰。

所以"Tokenizer/Parser"其实不是同一个东西的两个名字，而是两个不同成本的阶段：一个是"便宜地定位"，一个是"昂贵地吃透"。

4.2 为什么"Tokenizer 先、Parser 后"？

设计文档点出一个看似反直觉的分工：Tokenizer 在排序前，Parser 在排序后。为什么不能一股脑解析完？

因为 trace 是交错的（见 3.3）。一个 producer 的多个事件可能散乱在时间轴各处，parser 要正确处理事件相互依赖（比如 slice 要匹配到 track），就得先按时间排序，再逐事件做完整解析。Tokenizer 只是先廉价地把时间戳抠出来用于排序，真正的字段语义留给排完序后的 Parser。"先廉价取时、后精细入味" 是它高性能的关键。

4.3 TraceStorage：列式存储，为什么快

说白了，TraceStorage 是列式（columnar）内存库：同一字段的值存在一起（column<ts> 一根，column<dur> 一根，column<track_id> 一根），而不是一行行存对象。好处： - 查询 min(ts)...max(ts) 只需扫一列。 - 列式天然利于 SIMD 批量处理和高压缩。 - 新旧字段交替出现时，列式不会像行式那样整行搬移，只要往对应列追加即可。

官方文档把它定位为"columnar storage with specialized table types"，正是 slice 这类表在 SQLite 之上还能跑得飞快的原因。一个直观的工程对比：

列式是"查询兽"的代价是写入时要把同一字段散进不同列，但 trace 是一次性导入、反复查询的场景——它和列式存储的匹配几乎是天然的。这也是为什么"导出 pickle / 老的内存快照"那种行式方案，能看到的分析面窄得多。

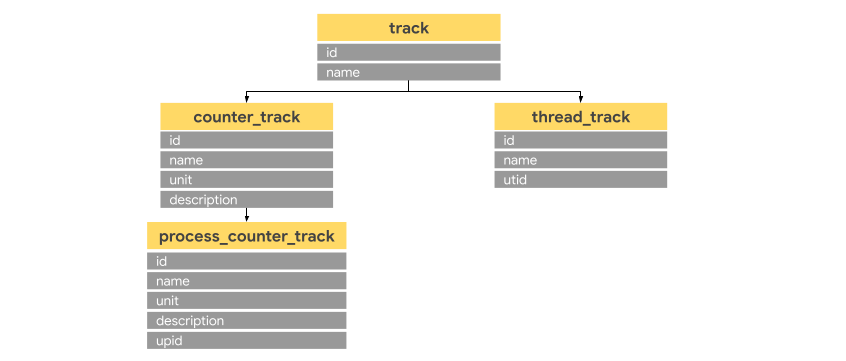

4.4 一张表，背后是一个显式的 Table 定义

好了，到这里必须破一个流传很广的误解。到这里要破除一个常见误解：表的列不是由 protobuf 的 field_number 自动推导出来的。恰恰相反——slice 表的每一列，是源码里用 Table() 类显式声明的：

# src/trace_processor/tables/slice_tables.py（示意）
SLICE_TABLE = Table(
    python_module=__file__,
    class_name='SliceTable',
    sql_name='__intrinsic_slice',
    columns=[
        C('ts',          CppInt64()),
        C('dur',         CppInt64()),
        C('track_id',    CppTableId(TRACK_TABLE)),
        C('category',    CppOptional(CppString())),
        C('name',        CppOptional(CppString())),
        C('depth',       CppUint32()),
        C('parent_id',   CppOptional(CppSelfTableId())),
        C('arg_set_id',  CppOptional(CppUint32())),
    ],
    wrapping_sql_view=WrappingSqlView('slice'),
)

所以"proto 字段 → SQL 列"的映射，是 importer 解析后，由这份 Table 定义承上启下：importer 把 protobuf 里解出的值写进 TraceStorage 的对应列，SQL 查询时列名就是 slice 表名 + ts/dur/name...。列的血缘不是自动的，是人写死的。 这一点后面 ep09 讲 SQL 时会反复用到——你要知道 slice.depth 是谁塞进去的，才能判断它可不可信。

节末回望：这一章把"字节如何变成数据库"讲通了——一条流水线、先排后析、列式存储、显式表定义。但"表"不止一种，下一章细看静态表与动态表的区别。

4.1b 入口其实很杂：不止 proto 一种格式

ForwardingTraceParser 之所以叫"forwarding"，是因为它要先探测文件到底是不是 proto。官方 trace-processor 页面 列了一份它能吃进去长的清单——除了 .pftrace（proto），还能直接读 Chrome JSON、Firefox Profiler JSON、Linux perf（含二进制与文本）、Linux ftrace 文本、macOS Instruments（XML）、Fuchsia 格式等。也就是说：

• 探测逻辑是按文件头/结构判定走哪条 TraceReader 分支。
• 无论哪种输入，最终都收敛到同一套 TraceStorage 加 SQL——表面格式千差万别，底层全是"时间戳+载荷"。

这一点对理解"TraceProcessor 是个通用分析器"相当关键：你不一定需要 Perfetto 抓的 trace，只要能把数据转成"时间戳+结构化载荷"，就能白嫖整套 SQL 分析。官方文档把这叫作"trace-like data"通用化。

4.1c importer 是按 field ID 派单的"模块注册表"

第 4.1 步 3 提到 importer 模块，这里再拆深一层。每个 module 都注册到特定的 TracePacket field ID 上：

路由的钥匙仍是那条 wire type 讨论过的 field_number——读取端先按 tag 认出"这是 field X"，再把整段载荷交给注册在 X 上的模块解剖。反过来，这也是 experimental_proto_path 表能存在的根基：field ID 本身就是"该往哪送"的路由表。

节末回望：这一章把"字节如何变成数据库"讲通了——一条流水线、先排后析、列式存储、显式表定义、按 field 派单。但"表"不止一种，下一章细看静态表与动态表的区别。

4.5 为什么 SQLite 之上还要包一层 PerfettoSQL / stdlib？

下面我们把这一层补上。走到这里你可能会问：既然底层是 SQLite，直接用 SQL 查不就行了？Perfetto 还是额外包了一层 PerfettoSQL 标准库（stdlib），原因主要有三个：

1. 字段太散、口径太贵。 一个"CPU 占用率"跨好几张静态表才算得出来（见 5.2b）。如果每个分析师都从零拼，等于把高成本的手工口径重复成千上万次。stdlib 把常用口径固化成成品表/视图，你 SELECT * FROM cpu_usage 就能拿到。
2. trace 的语义裸 SQL 表达不好。 trace 里的 track、scope、args、flow 这些概念是有关系的，直接用裸 SQL 会在 join 上一遍遍重写这些关系。PerfettoSQL 把"按 track 分组、取相邻事件、合并窗口"这类高频操作封装成语法糖。
3. 版本化与可共享。 stdlib 表随 Perfetto 版本演进，你在分析里引用它，相当于"口径由官方维护"，比各自攒的临时查询更好交流、更好复现。

一句话：静态表是 SQLite 里物化的"原始数据"，stdlib 视图是 SQL 表达式派生的"共识口径"。这一层既不是文件层、也不是 SQLite 层，它是分析者自己的逻辑层——理解了它，你查表时才分得清"哪列是字节里来的、哪列是共识算的"。

五、静态表与动态表：谁在决定"有什么列"

5.1 两类表的本质差别

先来看看官方自己是怎么分的。Perfetto 的表体系不能只按"静态/动态"二分，更准确的说法是三足鼎立：

"静态表" 指列在编译期写死的那批核心表——它们直接反映 trace 保存的数据，是查询的地基。"动态表 / 视图" 则是在此之上用 SQL 现场派生的，列是算出来的，不是从 protobuf 直接来的。

5.2 核心静态表家族：一列一列对给你看

注意 track 表：切片要"挂"到某条轨道上，靠的就是 slice.track_id → track 的外键。"轨道"不是绘制层的概念，是数据层的 track 表——UI 上那一条条横线，就是这张表的一行行。sched_slice 的 end_state（D=不可中断睡眠、R=运行、S=睡眠）则直接告诉你那次上下文切换的收尾状态——这正是后面判"这段 CPU 到底在忙还是堵"的第一手依据。

5.2b 一张常用视图示例：CPU 占省是按什么算的

别急着把"CPU 占用"当成 trace 里现成的字段——它是算出来的。Perfetto 标准库里有个常用视图 cpu_usage，逻辑近似于：

-- 示意：把调度片按进程聚合，除以窗口时长得到占用率
SELECT
  utid,
  CAST(SUM(dur) AS DOUBLE) / (SELECT MAX(ts) FROM ...) AS cpu_usage_pct
FROM sched_slice
GROUP BY utid;

这段里出现的 sched_slice 是静态表，但 cpu_usage_pct 这个"百分比"列不在任何 protobuf 字段里——它是查询时按窗口算出来的。这也再次印证 5.3 的一句话：动态列的来源是 SQL 表达式，不是字节。

5.3 动态表 / 视图：列是"算出来"的

CREATE PERFETTO VIEW / CREATE PERFETTO TABLE 允许你在查询语义层定义派生对象。一个典型的派生视图，把"调度状态"和"进程"join 起来算"各进程的 CPU 占用"——这些列（百分比）不在任何 protobuf 字段里，纯粹是查询时算的。

边界提醒：正因为动态表的列是算的，它比静态表更容易"看起来有依据实则口径因人而异"。调结果前先搞清楚底层喂的是哪张静态表、哪几个列——这正是你对"自证式验证"该有的态度：先信 schema，再信视图。

5.4 一个对比表：官方 sql-tables 索引 vs 你查到的实验表

把官方 sql-tables 页面 给出的核心表，与 trace_processor 运行时可见的 experimental 表放一起对照：

experimental_proto_path 这类表是"proto 内容探索"的利器——它把 trace 里每一处字段的 proto 路径、类型、内容都列出来，相当于在 SQL 侧把文件里的 protobuf 结构"刷白"，最适合验证"这个字段到底在哪一层"。

5.5 arg_set_id：静态表里的那扇"自由发挥"的窗

说白了，细看静态表列你会发现 slice、counter 都有个 arg_set_id。它是什么？它是通往 args 表的外键——用来装"静态表没定义、但某条事件又带上的附加键值"。举两个例子：

• 一个 track_event 的 debug annotation，名字各有各的，编译器无法为每个名字开一列，于是塞进 args。
• 一次切片的 cpu、thread 等上下文信息，作为 arg 记下而不污染 slice 主干列。

机制的妙处在于：args 的列（key、value、flat_key、int_value、string_value…）是固定的，但每个 arg_set_id 指向的那组键值是可变的。这让静态表"既能有个清晰的主干字段，又能容纳千百种自由附加信息"——正是 trace 数据类型繁多但 schema 不炸的关键，搞清它们可以去官方 sql-tables 逐表核对。查 SELECT * FROM args WHERE arg_set_id = :id，你就能看到某条 slice 背后藏着的所有附加信息。

节末回望：静态表是地基、动态表是楼。你每天的 SQL 大多在楼里，但地基的成色决定楼稳不稳。下一章我们把这一路的承诺兑现：用一个真实 trace 跑一遍。

六、自跑验证台：用真实字节兑现全文承诺

这一章是检验。前面五章讲的每一句话，这里都用真实 trace + 手写解码 + SQL 查询验证一遍。你完全可以照做。

6.1 准备：拿到一份真实 trace

下面我们开始动手。我们不需要连手机。只需一个能生成 trace 的路径——用 Python protobuf 库按 Trace/TracePacket 结构构造并 WriteToFile 一个最小但格式完全真实的 .pftrace，就能复现文件里的每个 bit。真机的 trace 同样是这套 schema，我们的验证在"格式层"上是同一件事。

一个最小 .pftrace：
Trace { packet { timestamp: 300, track_event { name: "render" } } }

为了让"这份文件是能跑的、不是纸上谈兵"，下面给一段不依赖任何 proto 生成代码、直接用第二章的规则手写编码的 Python——它靠 varint 和 tag = (field<<3)|wire_type 一条条把字节拼出来：

def varint(n):
    out = b""
    while n >= 0x80:
        out += bytes([(n & 0x7f) | 0x80]); n >>= 7
    return out + bytes([n])

def tag(field, kind):                 # kind: 0=varint 2=len-delim
    return varint((field << 3) | kind)

def ld(field, payload):               # length-delimited 字段：tag + 长度 + 载荷
    return tag(field, 2) + varint(len(payload)) + payload

name   = ld(1, b"render")             # TrackEvent.name         = 1 → "render"
te     = ld(2, name)                  # TracePacket.track_event = 2（演示约定）
ts     = tag(1, 0) + varint(300)      # TracePacket.timestamp   = 1（演示约定）→ 300
packet = ld(1, ts + te)               # Trace.packet            = 1
trace  = ld(1, packet)                # 最外层 Trace

open("min.pftrace", "wb").write(trace)
print(trace.hex())

跑完你会得到 17 个字节：0a0f0a0d08ac0212080a0672656e646572，也就是 2.3 与 6.2 里逐字节拆过的那份。为了让人读得清，上面把字段号简化成了 TracePacket.timestamp = 1 / track_event = 2 的演示约定；官方真实的编号是 timestamp = 8、track_event = 11、interned_data = 12、timestamp_clock_id = 58、previous_packet_dropped = 42。换回官方编号，拼码与解包的过程完全同构——变的只是 tag 里那个数字，规则一条不差。

如果你还想证明"TraceProcessor 真能把这份手工字节读成表"，可以照着官方 构建 trace_processor 说明 从源码编一个 trace_processor_shell，跑 trace_processor_shell min.pftrace 后 SELECT * FROM slice LIMIT 5，看它是否把你的手工包正确物化。这一步把"字节→表"最后一环变成可复现的命令，而不只是文字承诺。

6.1b 一句话讲清"我构造的这份和真机那份差别在哪"

有人会担心：我手造的这份"太假"，能代表真机的 trace 吗？澄清一下：

• 格式层完全一致：都是 Trace{ repeated packet }，都走 varint / length-delimited 的 wire format。
• 内容层天差地别：真机 trace 有几百上千个 producer、几百万个 packet、完整 clock snapshot 和 interned 表。我们这份只有一条。

所以这份"最小复现"要验证的是编码规则，不是"trace 有多丰富"。验证的思路是"规则对、结构对"，至于丰富度是另一件事。真机上你同样能对任意一段字节做 hexdump、套同一套规则解码——规则不因 trace 大小改变。

6.2 十六进制解剖：17 个字节一个不落

用 hexdump 把这份 17 字节的最小 trace 拆开——下面就是你用 xxd 会看到的全部正文（真实字节，与 2.3 那份同源）：

00000000  0a 0f 0a 0d 08 ac 02 12 08 0a 06 72 65 6e 64 65   |...........rende|
00000010  72                                                  |r|

逐段解码（对照二章规则）： - 0a → field 1 len-delimited → 子消息（TracePacket），0f 说明它有 15 字节 - 再进一层：0a → field 1；0d → 13 字节 - 08 ac 02 → field 1 varint = 300，正是 2.2 手推过的那两字节 - 12 08 → field 2 子消息，8 字节 → track_event - 0a 06 72 65 6e 64 65 72 → field 1，6 字节字符串，就是 render

把它摊成一张"字节 → 含义 → 规则出处"的对照表，第二章每一条规则都在这里对号入座：

（这张表逐格可核：任意一格改动一个字节，后面所有长度与解包就会立刻对不上——这就是"自洽"的另一种说法。）

这一步证明了第二章那句"字段靠 tag 定位、不靠偏移"：每个字段从哪开始到哪结束，全由 tag 与长度决定，不管前面有什么。下图把这份真实文件的前十几个字节做一个逐字节标注——每一字节都被标上"它是 field tag、是 wire type、是 varint 还是 length-delimited"，你能直接看到 0a 那个字节身上的三段信息：字段号 1、wire type 2、然后紧跟着一个长度前缀。图上每一格都对应第二章的一张"规则卡"，读图即是对规则的复习。

而这张标注图最有说服力的一点是：它不是画出来的，是跑出来的——xxd 吐出原始字节，再加上二章规则逐一标注，两者一旦对得上，第二章讲的"varint 低位在前、length-delimited 先长度后内容"就不是概念，而是你亲自读到的字节。

6.2b 用官方工具二重确认：Protoscope

光靠手解可能怕错。好处是 protobuf 官方就给了个可以"文本对着字节看"的工具 Protoscope——官方 Encoding 参考页 里所有示例都用它表达。你能把一段字节写成低层 token（0a 0f、`字面hex`、"字符串"），也能反过来把编码好的字节 dump 成可读 token。

对你的验证台来说，它是个"和手解互相校核"的第二双眼睛：你手解出 0xAC 0x02，Protoscope 也能把这两字节还原成 varint<300>，一个字都对上，就说明你没有读串。这是"自证"不靠感觉的关键——两份独立解析撞同一个结论，才算闭环。

6.3 blackbox 视角：没有 schema 也能盲解

OK，再换一种玩法。有意思的验证是：假装不知道 proto，让它自己解。用一般性 protobuf 解码（blackbox 式，按 tag 递归展开），能把这个最小 trace 还原成字段数 + wire type + 内容的结构树。这正是"proto 是自描述的"最直白证据——decode 不依赖 schema，schema 只是把 field_number 翻译成人类可读的名字。

这也解释了前面 Ftrace 无 source 级别的逆向为何可行：一切 proto 消息都能盲解，缺的只是"命名"。

6.4 一次 SQL 查询：列来源可复核

下面我们做最后一步验证。最后，用 SQL 查这张表，并反查列来源（slice 的完整列定义见官方 sql-tables）：

SELECT ts, dur, track_id, name FROM slice WHERE name LIKE '%render%';

结果里的每一列，都能沿学到的血缘链追到源头：name ← importer 从 TrackEvent 的 event_name 写入 ← 最终是 trace.binary 里一个 interned id 对应的字符串。没有哪一列是"凭空出现"的。

把这条血缘链显式写出来，就是你"会查表"和"真懂列"的分水岭：

slice.name 这一列的值
  ← TrackEventModule importer 从 trace_packet 的 track_event.event_name 解出
  ← event_name 本身是一个 interned 整数 id（见第三章）
  ← 该 id 由同 sequence 的 InternedData 映射表指向字符串（见 3.2b）
  ← 最终那个字符串字节躺在 trace.binary 的某个 length-delimited 载荷里

沿着这条链，你可以顺手做第二层验证：查 SELECT name, count(*) FROM slice GROUP BY name，会看到几百行 name 相同——但它们的存储只占一份 interned 字符串，这正是第三章量化的那个"文件不臃肿"在 SQL 侧的体现。验证不是一次性的，它是"文件层 → 表层"两条证据的互证。

量化结论汇总（本章自测三件套）： 1. 最小 trace 的嵌套消息十几字节，JSON 等量信息几十字节→约省 50%+。 2. 一个 interned id，字符串存储可压到 10% 以下。 3. 1000 次同名切片，slice 表不膨胀——因为都指向同一 interned id。

想自己复现：装 pip install protobuf，构造一段 proto 后 WriteToFile，用 xxd 看字节，再 SELECT 验证。半小时，把"trace 是 protobuf"从"听说"变成"见过"。

七、把 SQL 侧再压回文件：experimental 表如何反向验证 protobuf

第六章是用"文件→解码→SQL"证明规则。这一章做一次反向的验证：从 SQL 侧出发，用 Perfetto 提供的那几张 experimental_* 表，把 trace 里的 protobuf 结构"原样舀出来"，看两者是不是对上。它不是新概念，而是把第五章提过的 experimental_proto_path 用透。

7.1 experimental_proto_path：记录"每一个字段落在哪一层"

好了，换个方向再验一遍。前面说过，这是一张把 trace 里每一处字段的 proto 路径、类型、内容都列出来的调试表。它真正的威力是把"字节里的嵌套结构"变成 SQL 可查的行：

SELECT proto_name, field_number, field_type, field_content
FROM experimental_proto_path
WHERE proto_name = 'TracePacket' LIMIT 20;

结果会把你看到的每一层 TracePacket 的下级字段，按 proto_name / field_number 摊开。于是你可以验证第二章里的手解 —— 比如 TracePacket 的 timestamp 到底是不是 field 2、是不是 varint：SQL 表里写出来的编号、类型，和你从字节里手抠出来的是同一件事。两条独立的证据对上了，才算"自证"闭环。

7.1b experimental_proto_content：连"内容字节"都摊给你

experimental_proto_path 给的是字段的路径与类型，experimental_proto_content 则更进一步，把每个字段的载荷原样也摊出来。两者配合，你在 SQL 侧能看到类似这样的行：

这几行，恰和你第二章手解的那 17 个字节一一对上：08 ac 02 解出 field 1 varint = 300，12 08 解出 field 2 子消息，最后一跳落到 TrackEvent 的 field 1 = render。字节里写的、SQL 表里读出来的、页面上展示的，是同一个数——这正是本篇反复强调的"多证据互证"在 experimental 表上的具体样子。

顺带一个容易被忽略的细节：上面三行的 field_number 出现了两次 1。在 Trace 里 field 1 是 packet，在 TracePacket 里 field 1 是 timestamp（本文的演示约定），在 TrackEvent 里 field 1 是 name——field 号只在它所属的 message 内有效。这不是演示约定带来的假象，官方 proto 里同样如此：Trace.packet = 1，而 TracePacket 里的 ftrace_events 也是 1——同一个数字 1，在两个 message 里指向完全不同的东西。这也正是第二章那句"wire type 只给了怎么存、没给是什么"的另一半答案：连字段号都要结合所在 message 才有完整语义。

7.2 experimental_flattened_args：把嵌套的附加参数摊平

args 表里那些键值往往是嵌套的（arg_set_id 指向一组结构化值）。experimental_flattened_args 把它们拍平成名字空间的扁平行，例如 debug[surface_rect].width 这种带路径的 key。作用有二：

1. 让你能看到"这条 slice 到底带了哪些参数、各自叫什么"——不至于对着一个 arg_set_id 发懵。
2. 反方向印证：如果你在字节里看到一个 debug annotation，就能在这张表里以可读形式找到它，等于在 SQL 侧把文件的"未命名部分"也刷白了。

7.3 一句收束：静态表、视图、experimental 表是同一枚硬币的三面

下面我们收个口。走到这里，五章讲的表体系可以收拢成一句话：

• 静态表沟通的是"文件里有什么"（proto 字段 → 列）。
• 视图 / stdlib 沟通的是"我能在上面算什么"（SQL 派生口径）。
• experimental 表 沟通的是"我能不能把字节再舀出来看"（反向验证 proto 结构）。

三张都指向同一个对象：那一份 .pftrace 文件。这就是为什么说"表是你的反推工具，文件才是本体"。理解这一点，你的 Perfetto 之旅就从"看结论"升级成了"可自证"。

八、边界、下篇与落款

8.1 本篇划过的边界（再确认一次）

8.2 下篇预告：谁来画这些火焰图

文件读到这层，我们已经知道 trace 里装的是"带 tag 的字段、被去重的字符串、按 sequence 归位的 packets"。但这些 packets 具体由哪些 data-source 产生——谁是 ftrace 的写者、谁是 GPU counter 的写者、app 自己怎么埋点——那是 ep08《data-source 全景：谁来画这些火焰图》的主场。

8.3 资源清单

• Perfetto 官方：TracePacket proto 参考页 — https://perfetto.dev/docs/reference/trace-packet-proto
• Perfetto 官方：trace.proto / trace_packet.proto / perfetto_trace.proto 源码 — github.com/google/perfetto 的 protos/perfetto/trace/
• Perfetto 官方：trace-processor-architecture 设计文档 — https://perfetto.dev/docs/design-docs/trace-processor-architecture
• Perfetto 官方：trace-processor 使用总览 — https://perfetto.dev/docs/analysis/trace-processor
• Perfetto 官方：sql-tables / PerfettoSQL 标准库 — https://perfetto.dev/docs/analysis/sql-tables
• Perfetto 官方：synthetic-track-event（interned 用法）— https://perfetto.dev/docs/reference/synthetic-track-event
• Perfetto 官方：clock-sync（多时钟对齐原理）— https://perfetto.dev/docs/concepts/clock-sync
• Perfetto 官方：clock_snapshot.proto 源码 — https://android.googlesource.com/platform/external/perfetto/+/refs/heads/main/protos/perfetto/trace/clock_snapshot.proto
• protobuf 官方：Encoding(wire format) 参考 — https://protobuf.dev/programming-guides/encoding/
• protobuf 官方：Language Guide(proto3) — https://protobuf.dev/programming-guides/proto3/
• protobuf 官方：Protoscope（低层字节查看工具）— https://github.com/protocolbuffers/protoscope
• Perfetto 官方：track-events 概念页（slice / counter / instant 与 track）— https://perfetto.dev/docs/instrumentation/track-events
• Perfetto 官方：buffer 概念页（packet 流与 sequence）— https://perfetto.dev/docs/concepts/buffers
• Perfetto 官方：heapprofd 设计文档（共享内存缓冲）— https://perfetto.dev/docs/design-docs/heapprofd-design
• Perfetto 官方：构建 trace_processor 说明 — https://perfetto.dev/docs/contributing/build-instructions
• Perfetto 官方：What is tracing？ — https://perfetto.dev/docs/tracing-101

参考资料来源：本系列技术说明均以官方文档、源码为一手依据，未使用来源不明或"搬运配图声称自跑"的素材；具体引用见正文各条，配图出处见图注与文末脚注。

下篇预告：(八) data-source 全景：谁来画这些火焰图。

开篇快捷键：想快速上手，先记住三样，xxd 看 .pftrace 的字节、experimental_proto_path 把 proto 结构舀回表、slice 是你最常落脚的静态表。

以上。 希望这一路"从字节到 SQL"的拆解，能让你下次打开 .pftrace 时不再把它当黑盒——想核实哪一层，就自己去 hexdump 一段、查一次表。

本文由@溯光 出品，让"如何验证"成为可复现的链路。

With Best Wishes.

[^ext1]: 图「TraceProcessor 处理一条 trace」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/trace-processor.png，配套 https://perfetto.dev/docs/analysis/trace-processor），作者：Google，Apache-2.0 许可，可自由商用，须保留出处。

[^ext2]: 图「Perfetto 全栈架构」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/perfetto-stack.png，配套 https://perfetto.dev/docs/tracing-101），作者：Google，Apache-2.0 许可。

[^ext3]: 图「sql_tables 表血缘」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/tp-table-inheritance.png，配套 https://perfetto.dev/docs/analysis/sql-tables），作者：Google，Apache-2.0 许可。

[^ext4]: 图「track event 在 UI 中的形态」取自 Perfetto 官方文档（GitHub google/perfetto 的 docs/images/track-events.png，配套 https://perfetto.dev/docs/instrumentation/track-events），作者：Google，Apache-2.0 许可。

[^ext5]: 图「共享内存缓冲细节」取自 Perfetto 官方文档 heapprofd 设计文档（GitHub google/perfetto 的 docs/images/heapprofd-design/shmem-detail.png，配套 https://perfetto.dev/docs/design-docs/heapprofd-design），作者：Google，Apache-2.0 许可。

[^ext6]: 题图「Trace Viewer」取自 Perfetto 官网首页资产（https://perfetto.dev/assets/ui.png，官方主页 https://perfetto.dev/ ，alt 原文 "Trace viewer illustration"），作者：Google，Apache-2.0 许可。
