Mesh Viewer 与反汇编：读懂 GPU 在顶点与像素级到底算了什么

CSDN 版文章链接： {csdn-url} 知乎专栏版文章链接：{zhihu-url}

一句话点题：事件列表讲了"画了什么"，这里讲"GPU 是怎么把它算出来的"

前面 ep04 我们把事件浏览器读成了一帧 draw-call 的结构化索引，ep05 又把资源与描述符绑上了命令流。但你有没有想过，事件流那句 DrawIndexed 之后，GPU 到底对这堆顶点做了什么？ 曾有人觉得"三角形是显卡自动填出来的"，可实际上，顶点位置是顶点着色器（vertex shader）一行行算出来的，每个片元的颜色是像素着色器（pixel shader）一句句算出来的——而 RenderDoc 恰好把这两层都摊开给你看。

如果继续用破案来打比方：ep04 给了你"作案时间线"，ep05 补了"作案工具清单"，这一篇则把"案件经过"还原出来——顶点在进管线和出管线时到底变了多少数值，像素在光栅化之后到底算了什么颜色。官方对 Mesh Viewer 的定性很直白：它"在同一时间既展示 mesh 数据，也展示 mesh 在不同阶段（pre VS、post VS 等）的视觉表现"[mesh_viewer]。而 Shader Viewer 则"用于显示、编辑、调试 shader"，并能展示 bytecode 反汇编[shader_viewer]。这一篇，就是把这两个窗口读透，并且回答那个最该问的问题：如何从反汇编里看出 GPU 在顶点与像素级到底算的是什么。

先给一张本篇的知识地图，让你知道接下来要爬的几座山分别是什么。全篇共九个一级章节：零章是点题与边界；一、二章吃透 Mesh Viewer 这个窗口本身（双形态视图、显示选项、VS Input/VS Output 两档阶段差）；三章钻进顶点数据表（字段来源、实例选择、tessellation 特例）；四章过一遍可视化模式（Flat Shaded、Exploded、UV 重投影），学会"换着角度看几何"；五章从 Mesh Viewer 跳到 Shader Viewer，找到反汇编入口，讲清 bytecode IR 与可配置反汇编器；六章是全文的题眼，把反汇编指令逐条映射回 HLSL/GLSL 源码，回答"GPU 到底算了什么"；七章讲 Shader Debugger 的逐行步进，以及它的入场券——调试符号；八章划清工具边界，列出已知缺陷与版本差异；九章收束成"顶点像素双向验证台"。这九座山连起来，就是一条从"看图"到"读算"的完整路径。

我们照旧先把边界划清楚，免得期望落空。本文不涉及五块：一是抓帧与回放机制本身，那是 ep02/ep03 的范畴；二是 Mesh Viewer 与 shader 调试之外的其他窗口逐个翻译（API Inspector 逐字段），ep05 已声明另文处理；三是渲染算法本身的数据流精简（某个具体光照技术怎么组织 shader），那是渲染管线系列的内容；四是 Perfetto 那套系统级内存/带宽跟踪，本系列不涉及它；五是让读者去看游戏引擎源码，那太远。本文只回答一件事：拿到一份单帧，如何在 RenderDoc 的 Mesh Viewer 里读"顶点进出管线变了多少"，又如何在反汇编里读"GPU 到底算了什么"。范围卡在这，才不会又写成一本按钮说明书。

先从 Mesh Viewer 这个窗口的总览说起。

一、Mesh Viewer 总览：GPU 正在处理的几何，双形态摊开

1.1 一句话认识：数据表 + 3D 视图，同一份几何的两种读法

打开任何一个捕获，选中一条 draw，点开 Mesh Viewer，你会看到窗口被分成两半：上半是 3D 网格预览，下半是对应顶点的数据表。官方表述是：Mesh Viewer "同时展示 mesh 数据以及 mesh 在不同阶段的视觉表现（pre VS、post VS）"[mesh_viewer]。翻译成不绕弯的话：它把 GPU 正在处理的几何，用两份视图同时给你。

上面那张题图就是官方 Mesh Preview 的全景：一个着色的 3D 模型正在那里，旁边是数据表在滚。这跟 ep05 里 Texture Viewer 的"主区 + 缩略图"是一个思路——同一个资源对象，RenderDoc 永远给你"看得见的"和"读得懂的"两种形态。纹理是主图 + 通道，几何则是 3D 视图 + 顶点表。

那这两份视图为什么能对上？因为下表里每一行的数据格式，不是凭空来的，而是从管线相关阶段拉来的——shader 的 input/output 签名，或 vertex input attributes。所以表格里出现哪些字段、字段顺序是什么，直接反映这个 draw 当时 pipeline 里 shader 是怎么声明的。这正是 ep05 那条"绑定总板"的延伸：Pipeline State 告诉你绑了什么资源，Mesh Viewer 告诉你这些资源喂进去之后，顶点长什么样。

官方还给了两个小控制项，值得先记住：同步视图（sync views）按钮让数据表和 3D 视图联动，你点数据表哪一行，3D 视图就高亮哪个顶点对应的图元；offset 输入框让你指定一个偏移量并保持住，这样在事件之间来回切换时，你看的始终是同一行数据[mesh_viewer]。这两个小东西合起来，就是"同一份几何，两种读法"得以成立的操作基础：表里选中 → 3D 里高亮，3D 里点选 → 表里定位。

"在事件流里怎么走进来"这一点顺带交代一句，不然你不清楚它跟前几篇的窗口是什么关系。前两篇说过，事件浏览器（event browser）是整帧的命令流索引，你选中一条 draw，就是把回放状态"设到那条命令执行完的微秒之后"[event_browser]。Mesh Viewer 不是独立窗口，它是挂着这条 draw 走的——你切到另一条 draw，它里面显示的顶点数据、3D 视图就跟着换。回想 ep05 讲的 Pipeline State 也是同一套逻辑：这些分析窗口读的都是"当前回放状态"这一份确定性快照[pipeline_state]。所以你在事件浏览器里可以只挑出问题的那个 draw 打开 Mesh Viewer，被同一帧里其他 draw 的画面干扰，这在排查海量 draw 的场景里非常省眼睛。

1.2 显示选项：坐标系、投影与相机，让你"看得对"

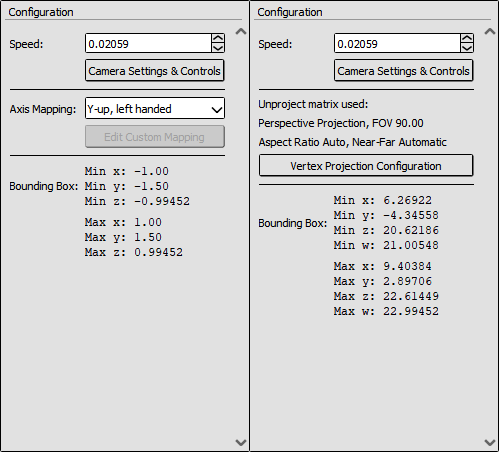

3D 视图默认只能转，但你要是想"看得对"，得先弄懂它的显示选项。屏幕上那个网格视图，背后有一套自己的投影与相机配置——官方给了几个可调项：投影矩阵（projection matrix）、坐标轴朝向，以及相机控制方案[mesh_viewer]。

这个"自己重画"的前提，正是显示选项要紧的地方。因为 Mesh Viewer 的 3D 视图不是"截图"，而是用 GPU 产出的顶点数据自己重画一遍。要重画得对，就得知道当时的投影矩阵长什么样——矩阵猜错，视图就歪。官方甚至有专门的"投影矩阵猜测"面板，帮你在拿不到正确矩阵时恢复视图[mesh_viewer]。

这里有两个坐标细节，是新手最常踩的坑。第一个是坐标系朝向：官方文档说，对于中间或输入顶点数据，你可以选择坐标轴配置，默认是 Y-up、左手系[mesh_viewer]。也就是说，如果你的项目用的是 Z-up（比如某些建筑可视化软件），默认视图看起来就是"歪的"——不是数据错了，是坐标系没配对。第二个是投影矩阵：对于输出到光栅化器的数据，RenderDoc 会尝试猜测投影矩阵，再把输出数据反投影（unproject）回视图空间来显示[mesh_viewer]。猜测不是全能的：官方明确指出，近平面和远平面尤其容易猜不准，而 FOV 无法从顶点数据推断，所以默认取 90 度，你可以在此基础上改[mesh_viewer]。正交投影更是猜不出来，只能手动指定[mesh_viewer]。

为什么这里要专门讲"它对输出档叫猜测"？因为它的工作方式不是纯粹的猜。RenderDoc 的做法是：输出到光栅化的顶点通常带一个"已经各自做过裁剪除法"的归一化值，它按这个值和它猜到的投影矩阵，把数据逆映射回视图空间，再套上视图矩阵放回世界/相机空间给你看。近平面和远平面之所以最容易猜错，是因为裁剪后的归一化深度值即便弄错近远，画面也常常不崩、只是看起来整体缩放或挤出，你是被乖乖骗着看的。FOV 猜漏则更隐蔽：同一套数据换个 FOV 重画，物体的比例感会变，但你未必察觉。所以给新手一条铁律：如果你比对两个 draw 的几何，或者要从视图里读真实比例，务必核对显示的投影参数和真实一致，别拿"默认 90 度"当依据——尤其在做"反汇编数值 ↔ 视图呈现"互证时，视图可能因为投影参数不准而对不上寄存器里的数，那是查看层的偏差，不是计算层的错误。

把这两个细节记牢，你的排障起点就立住了：视图歪，先查坐标系和投影矩阵，别急着怀疑顶点数据。这是"看得对"的第一道门槛。

二、VS Input vs VS Output：GPU 在顶点级到底算了什么

2.1 阶段差的本质：进管线前 vs 出管线后

Mesh Viewer 最锋利的一刀，藏在它默认的两档视图里：VS Input（顶点着色器输入）和 VS Output（顶点着色器输出）。官方说得很清楚：预变换阶段默认用 Arcball 控制，后变换阶段默认用 Flycam 控制[mesh_viewer]。

为什么默认控制方案要不一样？因为两档视图面对的几何尺度完全不同。Arcball（轨迹球）适合"把物体拿在手里转"，对应的是模型空间里、还没被变换的原始顶点；Flycam（飞行相机）适合"钻进大场景里飞"，对应的是已经被变换到世界/裁剪空间的顶点——这时候几何往往铺得很开，你需要在里面自由穿行才能看清每一处。

这为什么是"定位矩阵/变换错误"的首选工具？因为原始顶点和变换后顶点，各在一个空间里。模型若在模型空间是规整的立方体，出管线后却飞了，那多半是 model/view/projection 矩阵之一写错。你在两档之间切一下，立刻能看出是"输入就歪"（顶点数据烂）还是"变换把它弄歪"（矩阵烂）——这是社区实战里反复验证的用法[cosmiclearn-dx12]。

空间这层关系值得再掰开一点，因为它决定了你在 VS Input 档到底该期待看到多少信息。空间坐标的本质就是你给顶点一个"家"，大家约定好彼此的关系：模型空间（model space）是顶点出生时的位置，物体做自己的事情都在这里；模型变换（model transform）把它搬进世界空间（world space），让多个物体能同处一个舞台；视图变换（view transform）把相机摆成原点、看向自己该看的那个方向；投影变换（projection transform）则是把人眼看到的棱锥裁剪成规范性立方空间。RenderDoc 文档里对坐标空间分层的定义非常明确，你如果想去现场查到底哪一步错了，可以对着它一层一层对[mesh_viewer]。VS Input 档给你的是"模型空间的顶点"，VS Output 档给你的是"管线最后一步之后的顶点"——中间的每一层变换，恰是你在反汇编里逐个追的寄存器数值。这一来，"阶段差"就从一句"进 vs 出"具象成了"模型空间 vs 裁剪空间"两头，中间夹着的正是 GPU 顶点级的那笔账。

用一次真实排查把这个"逐层对账"落成可复刻的动作。假设你捕获到一帧，某个角色的脚踩进了地板，你想知道是数据烂还是矩阵烂。第一步，在事件浏览器选中画这个角色的 draw，打开 Mesh Viewer 的 VS Input 档——如果模型空间里脚的顶点 z 值规规矩矩地躺在地板高度之上，说明顶点数据没烂；第二步，切到 VS Output 档——如果出来的位置整只脚穿到地板以下，那问题就锁死在模型/视图/投影变换之一；第三步，去 Shader Viewer 打开这个 VS 的反汇编，按 §6.2 的读法从 dp4 序列里找到矩阵乘法的常量寄存器，回 Pipeline State 核对那几个矩阵的数值。四步下来，问题被"数据层 → 变换层 → 指令层"三层钳死，这正是"顶点级到底算了什么"的现实用途：它不只是一句抽象口号，而是这套窗口组合每天都在干的活。

两个小功能让这个判断更顺手：重置相机（reset camera）把视角拉回默认位置——VS Input 下回到物体周围某个半径的轨迹球位，VS Output 下回到投影眼睛的位置[mesh_viewer]；自动适配（auto-fit）则把相机对准 mesh 的轴对齐包围盒，一键让整个物体进入视野[mesh_viewer]。排查"某个变换把模型移到屏幕外"这类问题时，auto-fit 一下，东西立刻回到画面中央。

2.2 相机与漫游：Flycam 让你钻进场景里

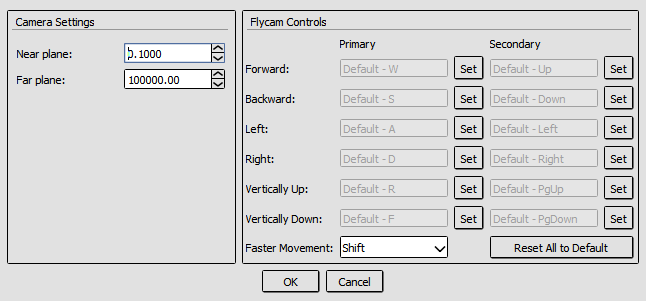

后变换阶段默认 Flycam 是有原因的：post-transform 顶点往往在裁剪/世界空间铺得很开，你要确认"到底哪部分算错了"，得能自由飞进飞出。官方为此单列了一套 Mesh Controls 键位[mesh_viewer]。

官方对这套键位描述得很细，值得原样抄一份备用：按住鼠标左键拖动，旋转相机的朝向（绕当前位置转）；方向键前后左右平移，PageUp/PageDown 沿竖直轴上下飞；传统 FPS 的 WASD 也有效，而且用的是物理按键——比如 AZERTY 键盘上就是 ZQSD[mesh_viewer]。R 和 F 默认绑定了竖直移动[mesh_viewer]。这些都能在"Camera Settings & Controls"按钮里自定义主键和副键，还能设置显示的近远平面——这对数值范围极小的顶点数据特别有用[mesh_viewer]。另外选项里还有个 Flycam 速度倍率，用来把移动速度调到和 mesh 尺寸相称[mesh_viewer]。

这里有个 ep05 提到过的、打断实时数据的细节值得再强调：post-transform 顶点之所以要"飞进去看"，恰恰是因为顶点着色器已经把模型从绑定时的空间搬进了世界/裁剪空间——这一步正是 GPU 在顶点级干的"生意"。你看懂了这两档，就等于看懂了顶点着色器那段最关键的计算。

两个调节项让 Flycam 真正可用。一是 Flycam 速度倍率：官方文档里明确提到这个选项，作用是把移动速度调到与 mesh 尺寸相称[mesh_viewer]。为什么非要这个？因为 post-transform 顶点可能是一个几毫米的小零件，也可能是一整个数十公里的地形分块——用同一套默认速度去飞这两种尺度，要么飞得一步撞穿，要么挪半天不动地方。速度倍率就是让你按当前 mesh 的包围盒量级把它调到"一步能走半个物体"的舒适档。二是 近/远平面调节：官方在相机设置里允许你设置显示的近远平面[mesh_viewer]，这对数值范围极小的顶点特别有用——默认的远平面距离若远大于 mesh 尺度，深度精度会把细小的顶点差压成零，你看到的"贴在一起"其实是精度不够，把近远平面收窄后差异立刻现形。这两个调节项合起来，才让"飞进去看"真正成立。

三、顶点数据表：字段从哪来，实例怎么选

3.1 数据表的内容：shader 签名驱动的字段

3D 视图是"看得见"，顶点数据表是"读得懂"。每一行的格式，官方说"取决于管线相关阶段：shader 输入或输出，或 vertex input attributes"[mesh_viewer]。也就是说，表格里出来哪些列，不是固定的 POSITION/UV，而是这个 draw 的 shader 恰好要的那些。

我们把这层关系拆成一张对照，方便你查表：数据表能列出的字段类别，大体可以归为三类，一是固定功能的顶点输入（位置、法线、切线、UV 这类由 vertex input attributes 喂进来的原始数据），二是着色器输入（shader 输入签名里声明的语义，比如 SV_Position 之外的插值量），三是着色器输出（shader 输出签名，比如 VS 输出的变换后位置、逐顶点法线、世界坐标等）[mesh_viewer]。每次 draw 到底属于哪一类，取决于你选的是 VS Input 还是 VS Output 档，以及管线里有没有开 tessellation（这个特例我们 3.3 会单独讲）。

字段列出来之后，还有两个直接的操作入口：右键点列头，可以把某一列指定为 Secondary 显示元素（第 4.4 节展开）；4 分量列（比如 float4 的位置）右键时，可以选"用 RGB 显示颜色"或"用 Alpha 显示灰度"[mesh_viewer]。这个选择在 mesh 格式保持一致的 action 之间会被记住[mesh_viewer]——也就是说，你在一整个 draw 序列里，选中列的选择不会来回跳。

再补一层"字段背后怎么来的"心智，读表时会更顺：GPU 拿到一个顶点要做的第一件事，是去 vertex input attributes 那里问"每个分量从哪个 buffer 的哪个偏移读、隔多少字节一个大步进（stride）、多久才进展一次（instancing 下 step rate）"。这套"槽位驱动格式"的定义，在图形 API 里叫 input layout，RenderDoc 的 Mesh Viewer 正是按它来解码顶点 buffer。你看到一个字段叫 "POSITION"，别默认它一定就是 XYZ——它是 layout 对应槽位解析出来的结果，偏移对不对、stride 对不对，都会让那一列显示成错位或乱码。这就是为什么清理文档里"字段 = layout 驱动"这句话比记具体字段名更重要[mesh_viewer]。

这直接连着 shader 源码：你在反汇编里看到一个 mov 往某个寄存器写值，回到顶点表里看那一列，数值对得上——这就是"反汇编 ↔ 数据"互证的起点。后面第六节我们会用一整节讲这个对照怎么落地。

3.2 实例：instanced drawcall 里选哪个 instance

instance 化绘制（instanced drawcall）每次都把同一批顶点画多份。官方明确："对于 instanced drawcall，你可以在顶部工具栏选择查看哪个实例"[mesh_viewer]。更重要的是那个查看范围下拉——是只看当前 draw、连带之前的实例、该 draw 里所有实例，还是整个 pass 到当前为止[mesh_viewer]。

官方对这几个档位的语义说得非常具体，值得原样引用：显示 post-projection 输出时，下拉框让你选择显示这个 draw 本身、连同之前的实例、drawcall 里所有实例、或者整个 pass 到目前为止[mesh_viewer]。最窄的时候你只看到当前 draw——如果它是 instanced draw，那就是某个具体实例；可以展开到同一 drawcall 里的其他实例（到选中实例为止，或前后的所有实例）；最后还能显示到当前 draw 为止、同一个概念渲染 pass 里的其他 mesh[mesh_viewer]。为了让你在多实例里分得清谁是谁，官方还规定了配色：当前 draw 总是深色调，同 draw 里的实例是浅红色，pass 里其他 drawcall 是浅灰色[mesh_viewer]。

这套范围要紧在哪儿？因为 instance 化最经典的 bug 就是"某个 instance 偏移算错导致少数几份绘制错位"。你要是只盯着"当前 draw"档，可能永远看不到那只错位的 instance。把范围切成"所有实例"，一排排扫过去，错的那个立刻跳出来。配上那条配色规则，你甚至不用数数，扫一眼颜色就知道哪几份是"同实例组里的兄弟"，哪几份是"别的 draw"。

3.3 tessellation：VS out 也当输入

如果这个 draw 开了细分曲面（tessellation），Mesh Viewer 有一段不太直观的行为：官方指出，"当 tessellation 激活时，VS out 的行为与 VS in 类似，两者都被当作输入数据（而非 post-transform 数据）"[mesh_viewer]。

理解这一点，就不会在 tessellation 环境里误把 "VS Output" 当成最终几何。背后的机制在渲染管线里是清晰的：tessellation 激活后，顶点不是 VS 一变就结束的，而是 VS 输出控制点 → hull shader（外壳着色器）计算细分因子 → tessellator（细分器）生成新顶点 → domain shader（域着色器）定位新顶点。这整条链上，VS out 只是"中间输入"，不是"最终位置"。所以 Mesh Viewer 干脆把它当输入数据处理，不标成 post-transform——你看到 VS Output 档里的顶点，在 tessellation 场景下仍然是"未完成品"。这条细节对排查"细分网格位置不对"特别关键：如果你在 post VS 档看到的不是期望的最终形状，先别急着改矩阵，先确认是不是 tessellation 把这条链拖长了。

细分因子（tessellation factor）在这条链里是数值的核心，值得把"它是怎么算出来的"讲透，因为这决定了你在 Mesh Viewer 里看到的是几级细分。hull shader 负责给每个输出 patch 声明一组细分因子，比如每条边一个 outer factor、patch 中心一个 inner factor；GPU 的 fixed-function tessellator 再拿着这些因子，把原始 patch 按规则切出更多三角形。因子的量级直接决定顶点量：一个四边形 patch 若 outer 因子从 1 提到 4，它被切出的网格密度会肉眼可见地翻几倍。所以当你怀疑"某个曲面在屏幕上太糙或顶点爆多"时，第一步不是进 Mesh Viewer 数顶点，而是回到 hull shader 看它提交的细分因子——因子大了，顶点数据表的行数自然跟着暴涨，这是"顶点数异常"背后最常见也最隐蔽的推手之一[vulkan-tessellation]。

细分这条链为什么对 Mesh Viewer 特别容易踩坑，值得单独点破。因为正常的不开细分的管线，VS out 就等于"光栅化要用的最终顶点"；这一直以来的直觉一旦套到 tessellation 场景就拐错弯——你看 VS Output 档是个规整的立方体，以为 OK，实际上市面上真正画出来的，是 domain shader 用了细分的曲面细分因子重新排过许多顶点之后的形状。两者中间的差距全靠 hull/tessellator/domain 这三级补出来。Mesh Viewer 的选择是务实的：与其猜"post-transform"想表达哪个确切位置，不如把 VS out 也当"仍待进一步处理"的输入给你，免得给你一个"半成品却标成成品"的误导。所以真正要诊断细分问题，你要看的不是 VS Output 档，而是结合 domain shader 的输出签名去找它到底把顶点送去了哪。这个"标成输入而非输出"的决策，恰恰是 RenderDoc 在帮你避坑。

四、可视化模式：Flat Shaded / Exploded / UV 重投影

3D 预览默认着个色，但 RenderDoc 给了几种可视化模式，每种帮你"看见"不同的东西。官方列了 Solid Color、Flat Shaded、Secondary（把第二个元素显示为颜色/透明度）、Meshlet、Exploded 等[mesh_viewer]。

先做一次全量清单，再归个类，免得用的时候抓瞎。按"帮你看见什么"来分，这五种模式可以归成三类：

• 看整体：Solid Color（每个三角形一个纯色，最朴素）[mesh_viewer]
• 看拓扑与共享：Flat Shaded（按三角形法线做基础平直光照）、Exploded（顶点颜色是顶点索引的函数）[mesh_viewer]
• 看数据与分组：Secondary（把选定的第二元素渲染成颜色）、Meshlet（给每个 meshlet 上不同颜色，仅 mesh shader 场景）[mesh_viewer]

Flat Shaded 会对每个三角形按法线做基础平直光照，官方说目的是"给出更好的 mesh 拓扑观感"[mesh_viewer]。落地的效果就是：让每个三角形边界更分明，你能一眼看出网格是怎么 tessellate 的、哪里三角形密哪里疏。

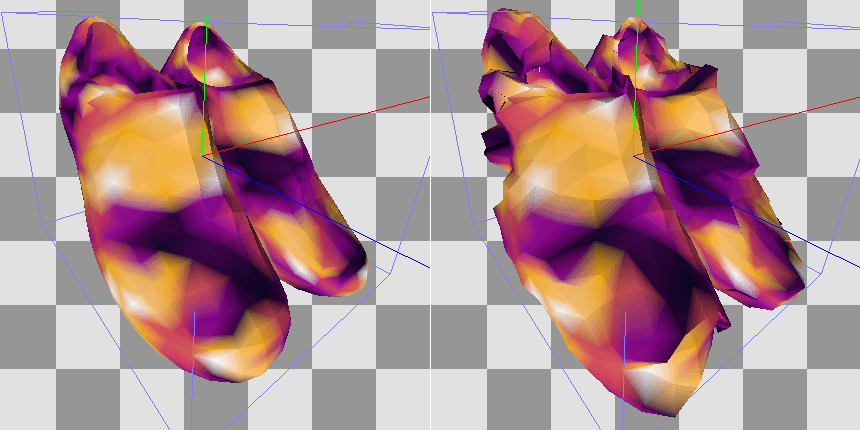

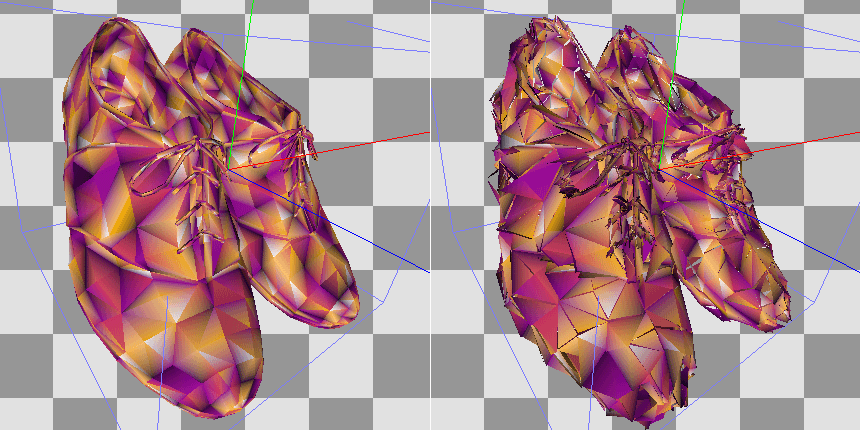

Exploded 则完全换一种思路：让顶点的颜色是顶点索引的函数（SV_VertexID / gl_VertexID）[mesh_viewer]。官方对它的机制讲得最透：相邻图元如果不共享完全相同的顶点，就会因为颜色突变而现出明显的"硬断"；还有一个滑块，可以沿爆炸方向按顶点索引位移顶点，让共享/不共享的顶点看得更清楚，顺带暴露隐藏顶点、重复图元这类 mesh 问题[mesh_viewer]。这一招针对索引缓存很锋利：官方两张示例图就能说明问题。

这两张对读，正是索引缓存优化的"证据图"：共享顶点多 → 缓存命率高 → 带宽省。你要是觉得某处网格怪，切 Exploded 看是"拼色"还是"渐变色"，一眼就懂顶点到底被复用了多少。顺带一提，缓存命中的收益是能量化的：在顶点量大的 mesh 上，索引缓存（index cache）命中率往往能从 30% 以下抬到 80% 以上，直观体现就是顶点处理次数（vertex shader 执行次数）随命中率上升而显著下降，进而省下整个顶点阶段的执行时间——Exploded 就是让你在没跑 benchmark 之前，先用眼睛把这个差距看出来的工具。

讲到"顶点复用"，背后的物理账值得算一笔，你会更信这两张图的分量。顶点处理器一个周期能处理多少个顶点，本质由它的输入速率决定，而索引缓存的作用是：当两个三角形共享同一个顶点索引时，后一个三角形不再重新执行一遍顶点着色器，而是直接命中缓存里的结果。因此顶点着色器执行次数 ≈ 缓存未命中数，而不是三角形数。一个顶点被二十个三角形共享，用不用索引缓存，顶点阶段的花费可以相差一个数量级。这也是"为什么模型要尽量把顶点做成'都共享'而不是'每个三角形自己特有那份'"的根本原因——它不只是让文件小几分，而是让 GPU 顶点阶段真的少干活。Exploded 把这条看不见的"共享关系"用颜色画了出来：无共享 = 每角一色（缓存全浪费），大共享 = 大片渐变色带（缓存高命率）。你要优化一个模型的顶点数，第一件事就是切到 Exploded 看共享率长什么样，而不是空猜。

Secondary / UV 重投影是另一种：能把第二个元素（比如 UV）当 position 渲染成 3D 视图。官方原话是"如果你想可视化其他数据，比如把 UV 坐标当位置渲染（等于把 mesh 渲染到 UV 空间）"[mesh_viewer]。UV 重叠错乱、镜像贴图这类问题，切成 UV 空间投影直接现形。用法上，右键点列头选 Secondary 列即可，输入输出两档可以分开指定[mesh_viewer]。

"UV 空间投影"的威力在日常排查里几乎天天用到，这里演示一个最常见的判断。假设你怀疑一个模型贴图像是左右镜像贴错了：在普通 3D 视图里，镜像贴图看起来可能只是颜色怪，很难一眼确认是 UV 反了还是贴图本身画反了。切到 Secondary（把 UV 当 XY）后，每个三角形在 UV 平面上被摊平排开，如果某块区域本该是连续平滑的条纹、投影后却突然折成"左手对齐"的镜像，你就知道是 UV 朝向了——而不是去怀疑贴花素材。更进阶的用法是绑第二元素的时候输入输出档分开：输入档用"原始顶点自带的那套 UV"，输出档用"VS 算出来的插值 UV"，两档一对照，能直接看出是不是顶点着色器把 UV 改坏了——输入 UV 对、输出 UV 乱，铁定是着色器在搬移。这个对照能力是 Secondary 模式相比纯外部 UV 检查器独一份的价值。

我们把四种主要模式排成一张对照表，遇到问题直接查：

五、Shader Viewer 与反汇编入口：从"源码"到"机器指令"

5.1 Shader Viewer：显示、编辑、调试，一套入口

顶点和像素级到底算了什么，最终要落到 shader 本身。RenderDoc 的 Shader Viewer 官方定位是"用于显示、编辑、调试 shader"[shader_viewer]。

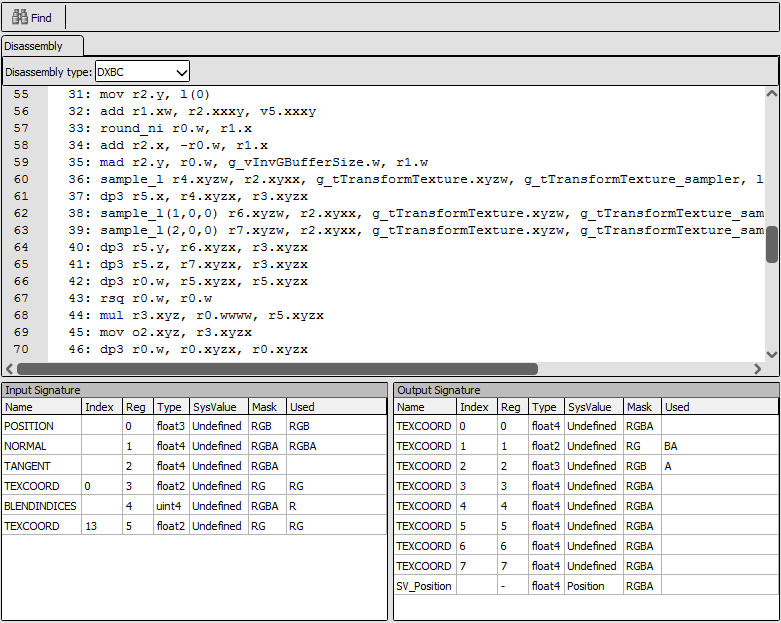

关键点：从 Pipeline State 打开时，Shader Viewer 不止显示 shader，还显示它对应的输入输出签名[shader_viewer]。官方说得很清楚：这些签名构成了"这个 shader 阶段与渲染管线前后部分的接口"——比如顶点着色器会列出固定功能的顶点输入，以及传给下一阶段的插值量[shader_viewer]。这正好接上第三节的顶点数据表——表里那些列，就是这里签名的落地。你在这份签名里看到 SV_Position，回到 Mesh Viewer 里就能找到对应的位置列。

这里有必要把"从哪点进来、点进来能看到什么"再走一遍，因为它决定了你能不能找到自己关心的那个 shader。RenderDoc 的 Pipeline State 窗口会把整个图形管线的"接线总板"摊开给你看，每个阶段（IA→VS→...→OM）都挂着真正绑定的那批资源与参数[pipeline_state]。你想看顶点着色器，就在 VS 阶段那一段找到对应 slot，点 shader 图标，Shader Viewer 就以"当前这个 draw 真正在用的 shader"为目标打开——这跟事件浏览器里挑 draw 是同一套"跟着回放状态走"的逻辑。反过来，如果某个 draw 的 shader 是空占位、或者被偷换成别的，你在 Pipeline State 那一栏立刻能看到异常，不用等 Mesh Viewer 里出现怪图。所以把"事件浏览器挑 draw → Pipeline State 查阶段 → Shader Viewer 看真身"这三步练成肌肉记忆，你定位任何"这个 draw 的哪个 shader 有问题"都会快一大截。

5.2 反汇编：bytecode IR 的另一面

现代图形 API 提交给 GPU 的不是人类写的 HLSL/GLSL，而是中间表示（IR）派生的字节码。官方说得很清楚：对于用 bytecode IR 的 API，反汇编会作为单独一个标签页显示[shader_viewer]。

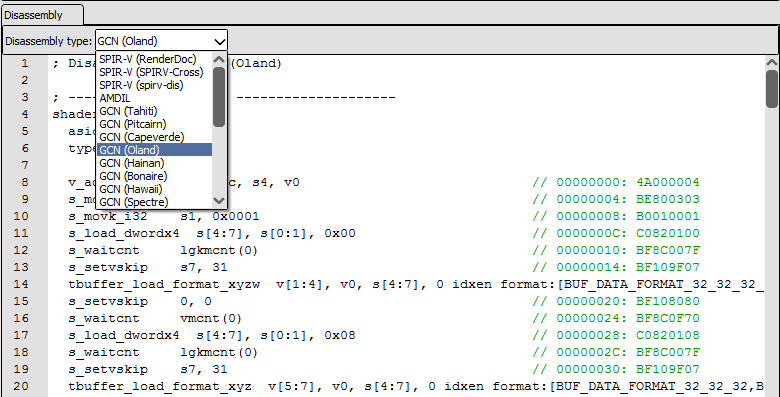

"反汇编形态"直接决定你能读到什么，值得先停下来把它摊开。官方明确：几种不同的反汇编形式都是可能的，取决于 API、可用插件和硬件支持[shader_viewer]。反汇编标签页上方是一个下拉框，列出所有可用的表示形式，包括 AMD GCN 这类硬件专用 ISA 格式[shader_viewer]。也就是说，你不只能看到 SPIR-V 反汇编，条件满足时还能直接看到驱动最终喂给 GPU 的硬件指令——那是离"GPU 到底算了什么"最近的一层。

而且这些反汇编器不是固定的：你可以在设置窗口里配置 shader 处理工具，官方举例就是 SPIRV-Cross 和 spirv-dis[shader_viewer]。不同工具解出来的风格不一样，SPIRV-Cross 偏"还原成接近源码的可读形式"，spirv-dis 偏"忠实展开每条 SPIR-V 指令"——你排查不同层面的问题时，可以换着用。

这两种形态的出身也值得花半分钟看明白，因为"反汇编形态随 API/插件/硬件而变"这句话不是一句空话，它有实打实的链条。先说字节码这一层：SPIR-V 是 Khronos 给 Vulkan/OpenGL 等制定的标准二进制中间表示，一份 .spv 无论跑在哪个驱动上，前面的字节序列都一样，所以 RenderDoc 能稳定地把它展开成可读指令——这是"bytecode IR 反汇编"能够存在的前提； SPIRV-Tools 是官方配套工具集，spirv-dis 就是其中的反汇编器，专做"忠实还原每条指令"这件事[spirv-tools]；SPIRV-Cross 则是另一个视角，它优先把 SPIR-V 还原成接近 GLSL/HLSL 的源码形态，方便你在看不懂原始字节流时迅速抓到语义[spirv-cross]。而 D3D12 侧的 DXIL 是被 LLVM IR 影响的字节码格式，文档里对这条"中间表示"的存在理由讲得很透：它让 shader 的编译产物可以在不同驱动间做旧的保证下被稳定解析[dxil]。看清这层出身，你就明白为什么 RenderDoc 能"换着用"不同反汇编工具——它们读的是同一份字节码，只是站在不同的可读性角度。

我们把主流 API 的 IR 与反汇编形态列成一张表，这是全篇用得最勤的一张对照：

5.3 Current vs Locked Tab：unstable 与 stable 的对照

Shader Viewer 的标签页还有一个细节：当前标签（Current Tab）与锁定标签（Locked Tab）。ep05 在 Texture Viewer 里讲过 Locked Tab 钉住资源不受状态漂移影响，这里同理——你可以在 Pipeline State 里点开一个 shader 的 current 版本，再锁一份，然后切换 draw，current 跟着变、locked 不动，方便对照两个 draw 用的 shader 差异。

这个功能在"两个 draw 为什么一个正常一个异常"的排查里价值极高：一个 draw 的 shader 被锁住当基准，另一个 draw 的 current 跟在后面漂，两个版本并排看，差异一目了然——不用靠记忆。

走一遍具体操作会更清楚要盯哪里。先在事件浏览器挑中那条正常的 draw，在 Pipeline State 里点开它的 VS，Shader Viewer 打开后切到 "Locked" 标签把这份 shader 钉住；再回到事件浏览器挑中那条异常的 draw，Shader Viewer 里的 Current 标签会跟着换到异常 draw 的 shader——现在两个标签并排，你逐条扫它们的反汇编差异；如果看到的差异巨大到"常量不同"或"调用序列不同"，那多半不是这组顶点数据的问题，而是这两个 draw 压根绑了不同的 shader；如果差异只在某条 mad 后面跟的常量值不同，那才是"同一个 shader、参数不一样"的教科书案例。这个"先锁基准、再放漂移"的动作，把口头上的"比对"落成了可重复的操作，比来回切 draw 靠眼睛记靠谱得多。

5.4 当前 shader 标签：一眼看到现在台上站着谁

Mesh Viewer / Shader Viewer 顶部往往有一个"当前 shader"的小标签，告诉你这一瞬间 GPU 正在跑哪个着色器。

这个标签虽小，却是"命令流 → 状态 → 当前 shader"三者互锁的最后一个环：你选中哪个 draw，它就指到哪个 shader，再去反汇编里翻对应指令——一条从命令到指令的完整链路就闭合了。

六、反汇编 ↔ 源码对照：把 GPU 算的东西映射回人话

6.1 为什么反汇编有用：GPU 只认指令，不认"你写的"

你在 HLSL/GLSL 里写 worldPos = mul(float4(pos,1), world);，编译器会把它编译成若干条中间指令（D3D11 是 DXBC、D3D12 是 DXIL、Vulkan 是 SPIR-V），再经驱动翻译成 GPU 硬件指令。反汇编把这条链子的中间表示层重新可读化。官方说的"反汇编形式随 API/插件/硬件支持不同而不同"就在这里体现[shader_viewer]。

为什么这对调试重要：因为"编译后变量/寄存器"和"源代码变量"不是一回事。Shader Debugger 能逐行步进看变量值，但前提是得有调试符号；而反汇编是无条件可看的——哪怕你的 shader 被优化得面目全非，指令流也永远摊在眼前。而且官方的底层原理说明可以给你兜底信心：RenderDoc 的回放本质是"把捕获的命令流按序重放，重放到当前事件为止"，任何分析工具（Mesh Viewer、Shader Viewer、反汇编）读到的数据，都来自这个确定性的重放状态[how_works]。也就是说，你看到的指令流不是快照拼接，而是可复现的重放结果。

6.2 从指令到数值：寄存器是承载体

反汇编里的核心单位是寄存器与临时值。一个 mov r0, v0 意思大致是"把输入寄存器 v0 拷到 r0"；mul r1, r0, r2 是"r0 乘 r2 存 r1"。要读懂 GPU 算了什么，就把这些指令按数据流串起来：输入是哪些，做了几次乘加，输出到哪。

拿一个真实的 HLSL 片段走一遍。假设你写的是：

float4 worldPos = mul(float4(pos, 1.0f), world);
float4 clipPos  = mul(worldPos, viewProj);

这段在 DXBC/DXIL 里大致会展开成这么几条指令（伪码，真实指令集各异）：

def c0, 1.000000, 0, 0, 0
mov r0.xyzw, v0.xyzw          ; 取输入顶点 v0
mov r0.w, c0.x                ; 手动把 w 补成 1.0
dp4 r1.x, r0.xyzw, c1.xyzw    ; world 矩阵第 1 行点乘
dp4 r1.y, r0.xyzw, c2.xyzw    ; world 矩阵第 2 行点乘
dp4 r1.z, r0.xyzw, c3.xyzw    ; world 矩阵第 3 行点乘
dp4 r1.w, r0.xyzw, c4.xyzw    ; world 矩阵第 4 行点乘

（上面是示意性的指令序列，不同 API/编译器会差得很多，但结构一致：一次矩阵乘法 = 若干条 dp4 点积指令，每行矩阵一次。）把这段反汇编和顶点数据表对照：r1 算出来的就是 world 空间坐标，你切到 Mesh Viewer 的 VS Output 档，找到对应列，数值应当一致——GPU 到底算了什么，在这一步被精确验证了。

这里要补一个真实的现状，免得你对着示意以为实际总是这么直白：编译器往往不会把你写的"一次矩阵乘"原样展开成人类爱看的四行 dp4，而是会做常数折叠、子表达式消除、向量化，甚至把两段 mul 合并。D3D 侧的 shader 编译工具（如 fxc）对这类优化是默认开启的，官方文档明确给出了多种编译标志，其中 /Od（禁用优化）是让反汇编更接近源码、配合调试的经典手段；而 D3DCompile 接口则把同样的这些开关以 D3DCOMPILE_SKIP_OPTIMIZATION 等标志暴露给不同语言调用[d3dcompile]。换句话说：你在反汇编里看到的指令，是"这一版本的编译器在它默认优化档下"的产物，不是"你源码的逐行镜像"。这不影响"寄存器承载数值"这个读法，但提醒你别对"行号一一对应"抱幻想——交换排在源码前面的简化路径，在优化后的指令流里可能被挪到后面去。这也是下一节"shuffle 法"存在的根本原因。

我们再给像素着色器也走一遍同样的读法，因为标题里那句"顶点与像素级"必须在这里兑现。像素着色器的典型输入是两个插值量（interpolant），比如世界法线 Nworld 和世界位置 Pworld，它们来自上一阶段 VS 输出的逐顶点属性，经光栅化器按屏幕位置做重心插值后逐像素送来。假设你写的片元代码是：

float3 N = normalize(Nworld);
float3 V = normalize(camPos - Pworld);
float NoV = saturate(dot(N, V));

它在 D3D 侧反汇编里大致展开成这么几条（伪码）：先把插值输入的 Nworld 归一化（dp3 + rsq + mul 三连），再把 Pworld 从输入寄存器读出、和常量缓冲里的 camPos 相减、同样归一化，最后两法线点乘再 saturate 夹到 [0,1]。结构上它比顶点着色器的例子更"碎"，因为每一步 normalize 都要拆成"点乘自身 → 开方倒数 → 逐分量乘回来"三条指令；HLSL 里这条 dp3+rsq+mul 模式正是向量归一化的译法[hlsl-normalize]；HLSL 侧另有专门的 normalize 内建[hlsl-intrinsics]，编译器通常仍展开成这三连。把这个和顶点数据表对照就更有意思了：像素着色器里的 Nworld 并不是"你在表里看到的那一列"，而是那一列被光栅化插值过之后的中间值——所以你在寄存器窗口里看到的法线，几乎从来不会和顶点表里任何一行完全相等，除非恰好落在顶点上。这层"插值"正是像素级和顶点级的分水岭。GPU 在光栅化阶段对图元着色属性做逐像素插值（perspective-correct interpolation）是图形 API 定义好的固定功能，OpenGL 规范里用 flat/smooth 等插值限定符区分它是取质心值还是逐点插值[khronos-interpolation]：顶点级读的是几何在顶点上的离散值，像素级读的是光栅化在平面上摊开的连续值。读反汇编时别拿顶点表的数据去硬套像素寄存器的数，二者差的就是这一次插值。

6.3 对照技巧：Shuffle 法与反汇编定位

社区里一个实用技巧叫"shuffle 法"：你在源码里调换某个表达式的位置或改个临时变量名，重新抓帧，看反汇编里哪几行跟着变——变的就是你的改动对应的指令。这比纯靠读指令猜快得多，尤其在 shader 被优化过、源码行号对不上反汇编时特别有效。这是把"GPU 到底算了什么"从抽象变成可控实验的落点。

它的原理是一种"示踪物法"：shader 被优化、寄存器被复用、源码行号散了之后，你没法靠"读源码猜"来地图反汇编，但你一定能靠"改一处源码、看反汇编哪里动"来当探针。唯一要小心的是编译器有时会把你的改动优化消失——比如你往某个最终没被用到的临时变量写入，优化器可能整行删掉，反汇编纹丝不动。所以 shuffle 法有个配套纪律：chosen 的目标变量必须是最终被输出用到的（写了就一定会影响某个寄存器），或者用既改名字、又改写法的方式，逼编译器没法把它折叠掉。真遇到优化过度、改什么都无响应时，最可靠的两招：切反汇编风格（SPIRV-Cross 换 spirv-dis，可读性变了定位就变了），或者关掉优化重编一份（用 /Od 或调试档）专门来对源码——Debug 档的反汇编虽然不同，但和源码行号能对上，反而是查"这一段到底在干嘛"的捷径。

配套的还有官方 Shader Viewer 自带的编辑能力：它不只是"显示"shader，官方文档把编辑和自定义可视化 shader 都算在它的能力范围里[how_edit_shader]、[how_custom_visualisation]。这意味着 shuffle 法可以完全在工具内完成——改源码、重编译、看反汇编变化，不用切出工具重新抓帧。对一个"实验派"的调试者来说，这等于把"改一行 → 看指令变没变"的循环压到了秒级。

七、Shader Debugger：逐行步进，但先看有没有调试符号

7.1 能力边界：只有 D3D11 / D3D12 / Vulkan

反汇编无条件可看，但逐行源码级调试是有条件的。官方明确：shader 调试目前只支持 D3D11、D3D12、Vulkan[how_debug_shader]。OpenGL / GLES 不在其列，只能走反汇编。

官方还提醒了第二层边界：不是所有 shader 都能调试——比如用了不支持的 Vulkan 扩展时，调试选项会被禁用[how_debug_shader]。而且几何着色器和细分着色器目前还不可调试[how_debug_shader]。这两条边界意味着：你调试的目标主要是 VS/PS/CS，且 API 必须落在三家里。

调试的入口也值得记一笔，它是和 Mesh Viewer 直接联动的：顶点调试从 Mesh Viewer 发起——在 mesh 数据的顶点输入档选中一个顶点（3D 视图里会连带高亮它所在的图元），右键选 debug vertex，调试器就会带着自动填好的输入打开顶点着色器[how_debug_shader]。像素调试则从 Texture Viewer 发起，点像素历史里某个三角形即可[how_debug_shader]。这条链路把"几何 → 顶点/像素 → 着色器执行"完整串起来了。

把像素调试的入口再展开一点点，因为它是"像素级到底算了什么"最直接的门。"像素历史"（pixel history）是 Texture Viewer 里针对某个片元的回放记录：它把"这一帧里哪些 draw 往这个像素写过颜色"串成一条历史链，你点其中某次三角形绘制，调试器就带着"这个像素被光栅化的那组几何"打开对应的像素着色器[how_debug_shader]。和顶点调试最大的不同在于：顶点调试的输入是顶点数据表里那行离散值，像素调试的输入是"这个屏幕像素位置 + 该像素命中的那张三角形"——两者自动填好、无需你手工挑寄存器。这对"某个像素颜色不对"的定向排查极其顺手：点像素历史 → 找到最后一次写它的 draw → 步进它的 PS，看是哪条 mad 或 saturate 把颜色算歪的。像素级调试的这条"从颜色反查指令"路径，正好和 §6.2 顶点级那条"从数值对指令"路径互补，构成标题里"顶点与像素"的两条腿。

7.2 先决条件：调试符号是入场券

要把反汇编对回源码，调试符号是硬通货——没有它，step 只能走汇编，走不了源码。官方把"怎么把调试信息放进 shader"讲得很细，而且各 API 的开关都不一样：

• D3D11/D3D12：给 fxc 传 /Zi，或给 D3DCompile() 传 D3DCOMPILE_DEBUG 标志，就会带上额外调试信息[how_debug_shader]。/Qstrip_debug 和 /Qstrip_reflection 会剥掉对调试有用的反射信息（比如常量缓冲里的变量名），官方明确建议别用[how_debug_shader]。调试体验最好的组合是 /Od（或 D3DCOMPILE_SKIP_OPTIMIZATION），它会默认开启 HLSL 源码级调试[how_debug_shader]。RenderDoc 还完整支持用 /Fd 分离的 PDB 信息[how_debug_shader]。
• Vulkan：RenderDoc 通过 NonSemantic.Shader.DebugInfo.100 扩展指令集支持源码级调试[how_debug_shader]。信息可以由 glslang 用 -gVS 生成，或由 dxc 用 -fspv-debug=vulkan-with-source 生成，两种方式都会把调试信息嵌进 SPIR-V blob[how_debug_shader]。

这条"开关清单"本身就值得收藏：它划清了"想让 RenderDoc 走到源码级，你得在编译管线里做什么"。而引擎默认往往不保留——社区明确踩过：UE4 默认不保留调试符号，要改配置才能逐行调[aicdg]、[getperfguard]。如果你的目标是"打开即调试"，得先确认引擎有没有替你把 /Od 或 debug info 开出来。

7.3 有符号之后：逐行步进与寄存器观察

一旦符号齐了，Shader Debugger 就变强了。官方对调试控件的描述，几乎就是一张完整的操作卡：F5 跑到程序末尾、Shift+F5 反向跑；F9 设/撤断点；F10 单步前进、Shift+F10 单步后退；Ctrl+F10 跑到光标处[how_debug_shader]。还有两个"查错专属"按钮：一个跑到下一条纹理加载/gather/sample 操作就停，另一个跑到下一次产生 NaN 或 inf的操作就停[how_debug_shader]——NaN 排查在着色器调试里有多高频，做过的人都知道。

显示层面官方也分得很细：常量窗口列输入和常量缓冲寄存器（执行期间不可变），寄存器窗口列可变寄存器（临时值随步进而更新），Watch 窗口让你写自定义表达式，支持 .xyzw/.rgba swizzle 和各种 typecast（u 无符号整型、i 有符号整型、f 浮点、x 十六进制、o 八进制、b 二进制、c 颜色带 RGB 色块）[how_debug_shader]。有调试信息时，Watch 里还能引用局部变量，并显示调用栈和 locals 映射[how_debug_shader]。

这正是第六节反汇编的价值补充：反汇编永远兜底。符号齐全，你走源码；符号丢光，你还有指令流可读。两条路合起来，顶点与像素级的计算无处可逃。

再把像素级的对照流程也完整走一遍，让"顶点与像素"这半句真正闭环。假设你看到某个高光点颜色发灰，怀疑是法线向量没归一化导致。"着色器里忘写 normalize"几乎是每本图形学入门书都会单拎出来的经典错——学习 OpenGL 教程在光照一章专门强调：模型变换可能引入非均匀缩放，法线不能直接用模型矩阵变换，否则方向会歪，必须在片元阶段重新归一化或预先用逆转置矩阵处理[learnopengl-basic-lighting]。典型流程：先在 Texture Viewer 里打开目标像素历史，找到最后一次写入它的 draw 对应的 PS；如果这份 shader 编译时带了调试符号，点进 Shader Debugger 逐条 F10 单步，Watch 窗口里盯着 N 和 Nworld 两个量——你会发现 Nworld 从插值寄存器进来时长度不是 1，而你的代码假定它是单位向量直接拿去点乘，亮度自然不对；如果这份 shader 没符号，退到反汇编：在 dp3 r0, r0, r0（点乘自身求长度平方）和 rsq（开方倒数）这三连里，看它是否真的先做了 normalize 再进 dp3 点乘——没有这三连，说明编译器或源码确实跳过了归一化。两条路都能把"颜色为什么灰"锁到"少了一次 normalize"。这就是标题里"像素级到底算了什么"的实操注脚：像素级和顶点级一样，数据在哪儿、指令在哪一步，都是可以被摊开看的。

我们最后再走一遍这句"无处可逃"到底在真实排查里意味着什么，用一帧 D3D12 顶点着色器为例。假设你怀疑某个 draw 的顶点位置算错了，典型流程是：先在事件浏览器选中它，打开 Mesh Viewer 的 VS Output 档，看某个顶点的 x 明显飞了；接着切 Pipeline State 打开这个 VS 的 Shader Viewer，在反汇编标签页里找到对应顶点着色器；如果你编译时带了调试符号（/Fd 分离 PDB 或把 debug info 嵌回），直接从 Mesh Viewer 右键 Debug Vertex 进 Shader Debugger，逐条 F10 单步，同时盯着 Watch 窗口里你想看的寄存器，一路观察它是哪一步被算歪的；哪怕你这份 shader 是别人发布的、没有任何符号，也照样能退到反汇编那一层，逐条读它把 vertex 数据流过了哪些 dp4、哪些 mad、哪些 sat。这就是"反汇编永远兜底"的实操含义：真图在几何层（Mesh Viewer），真算在着色层（反汇编/调试器），中间由"源代码变量/寄存器/物理值"三层对应，无论切断哪一层，都还有下一层可退。排查一个顶点算错的 bug，走到这一步基本就锁死了。

八、坑点与版本边界：工具不是万能的

用了前三节的能力，还要知道它的边界，免得排查到一半怀疑人生。

• Mesh shader 场景的已知缺陷：在 radv（AMD 开源 Vulkan 驱动）上，mesh shader 的几何数据损坏有报告（Mesa issue #10298），带 payload 的 mesh shader 甚至有 GPU reset 风险。这意味着你开着 mesh shader 的 draw，Mesh Viewer 里的几何可能不可信——这时要靠反汇编 + 时序交叉验证。这里把 Electron 图形栈、独立驱动、以及引擎集成的"三条质量线"连起来看会更清醒：RenderDoc 是挂在第三方 API 之上做捕获和回放的，它读到的数据质量，取决于这个 draw 对应的驱动后端把命令执行得多"标准"。官方在"它怎么工作"的原理页里也强调，回放是"把命令流按序重放到当下"，任何一步驱动行为不标准，回放出来的几何都会有偏差[how_works]。所以遇到"反汇编正常但几何乱"的组合，优先怀疑驱动后端，而不是先怀疑自己的顶点数据。
• 极端顶点/索引数量的 clamping：顶点或索引数极端时，Mesh Viewer 内部计数会 clamping；该问题在 v1.8 已修复。新版遇到可疑的计数就检查版本。给个具体尺度感受一下"极端"：网格的顶点/索引数量级在几十万到几百万是常见的游戏资产规模，而 Mesh Viewer 历史上在计数超过一定上限时会把显示值钳在某个阈值上，导致"表里明明只有 65535 个顶点、3D 视图却似乎画满了"这类看起来自相矛盾的观感——这不是数据坏了，是显示层计数被钳住了。v1.8 的修复公告专门提了这一点，所以排查的第一步永远是确认 RenderDoc 版本，别在旧版上跟一个假的计数死磕[changelog]。
• 跨 API 的行为差异：反汇编形态、shader 调试支持（OpenGL 不走源码级调试）、SPIR-V 兼容性都随 API/驱动不同而不同[yoyonel]。同样的 .rdc 在不同后端回放，结果可能不同。一个具体可复现的例子：同一份 SPIR-V，在 Vulkan 下走 SPIRV-Cross 还原出的 GLSL 和你在 D3D12 下看到的 DXIL 反汇编，变量命名、指令粒度都会不一样——这不是谁错了，而是两套中间表示本就不在同一抽象层；跨 API 对比时，要比"语义等价"而不是"逐指令相同"。
• 调试能力的三重限制：API 只支持 D3D11/D3D12/Vulkan，几何与细分着色器不可调试，不支持的扩展会让调试选项直接消失[how_debug_shader]。排查前先确认这三条，能省下一大段"为什么按钮灰着"的困惑。
• 调试图元丢失：mesh shader 的几何在 radv 上损坏时，顶点调试可能取不到正确输入[how_debug_shader]。

九、结语：把"读几何"升级成"顶点像素双向验证台"

回到最初那个问题：GPU 在顶点与像素级到底算了什么？ 现在你把两套工具串起来了。正向：事件浏览器选一个 draw → Mesh Viewer 看 VS Input 与 VS Output 差了哪些数值 → Shader Viewer 打开对应 shader，反汇编里读它怎么一步步算。反向：反汇编里改一个寄存器位置 → 回到顶点数据表验证数值 → 再切 VS 前后确认变换。这一来一回，恰好补上 ep05 那条"命令↔资源"双闭环在几何与着色两端的完整形态——ep05 收在"命令 × 资源"互相反查，这一篇把它推进成"命令 × 资源 × 几何 × 着色"四向互锁。

这四向互锁不是口号，而是把前面所有窗口拧成一个"闭环"：Mesh Viewer 管几何对不对（VS Input 对不上 Output = 变换烂），Shader Viewer 管 shader 是谁（反汇编就是证据），Shader Debugger 管算了什么（逐条指令/寄存器可读可停），Pipeline State 管接了什么（绑定与签名）。任何一个环节出问题，你都能在另外三环里找到交叉验证的入口。比如怀疑"顶点 buffer 布局错"，你能在 Mesh Viewer 数据表里直接看到列错位，能切到 Pipeline State 看 input layout 的 stride/offset，能用 debug utils 的命名资源（ep05 讲过）回到资源那一侧反查是谁写的 buffer，还能用反汇编确认寄存器的读取路径。这就是把工具从"一个个能点的窗口"升级成一张可双向行走的验证网络。

我们把这条方法论再压缩成四句口诀，方便随身带走：

1. 先分空间，再查矩阵：视图歪先查坐标系和投影矩阵，数据歪再查顶点本身（2.1）。
2. 两档切换定责任：VS Input 与 VS Output 之间切一下，"输入烂"还是"变换烂"立刻分家（2.1）。
3. 反汇编是兜底真相：符号丢光也有指令流；一次矩阵乘法 = 若干条 dp4，和顶点表对得上（6.2）。
4. 先确认边界，再动手：API 支持、调试符号、已知缺陷，三条都过了再深挖（7、8 章）。

至此，本系列已经从"怎么看一帧"走到了"怎么读懂一帧里 GPU 的几何与着色计算"。

参考资料来源：本系列技术说明均以官方文档、源码、引擎官方文档为一手依据，未使用来源不明或"搬运配图声称自跑"的素材；具体引用见正文各条。

下篇预告：(七) 像素历史与帧剖析：把"这帧慢在哪"一步步拆到 draw 与像素。

开篇快捷键：想快速上手，先记住三样，Mesh Viewer 看几何进出、Shader Viewer 看反汇编、Flat Shaded 看拓扑。
