资源与描述符：一帧里那几百个 buffer 和纹理，怎么和 draw 对得上

CSDN 版文章链接： {csdn-url} 知乎专栏版文章链接：{zhihu-url}

一句话点题：事件列表讲了"画了什么"，这里讲"用什么画的"

前面 ep04 我们把事件浏览器读成了一帧 draw-call 的结构化索引：哪条 action、哪个 marker、EID 为什么不连续、过滤表达式怎么筛、timeline 怎么鸟瞰，你都拿下了。但你有没有想过一个问题：事件流里那一行 DrawIndexed 当真是凭空画出来的吗？ 不是的，任何 draw 都要喂数据，这些数据从哪来？答：从 GPU 资源里来，再通过描述符（descriptor）绑定到这个 draw 的图形管线上。

如果用破案来打比方，ep04 的事件浏览器给了你"作案时间线"（哪一个时刻画了什么），这一篇补上"作案工具清单"（用了哪些 buffer、哪些纹理，怎么绑上的）。官方对这两个窗口的定性很直白：Resource Inspector 列出捕获里全部的 API 对象，并显示对象间的父子关系与创建细节[res_inspector]；而每个 draw 绑定资源的全貌，集中在 Pipeline State（管线状态）窗口[pipeline_state]。这一篇，就是把这两个窗口讲透，并且回答那个最该问的问题：资源、绑定、描述符，它们和命令流是怎么互相反查的？ 最后用一部"双闭环"收住，让你既会从 draw 看资源，也会从资源反查 draw。

我们照旧先把边界划清楚，免得期望落空。本文不涉及五块：一是 Mesh Viewer（顶点/实例/图元查看）与 shader 反汇编，那属本系列下一篇的完整主题；二是抓帧与回放机制本身，那是 ep02/ep03 的范畴；三是渲染算法本身的数据流细节（某个具体光照技术怎么用纹理做计算），那是渲染管线系列的内容；四是 Perfetto 那套系统级内存/带宽跟踪，本系列不涉及它，等系统剖析时再讲；五是 RenderDoc 的 API Inspector 内部逐字段翻译，它和资源绑定不同，另文再说。本文只回答一件事：拿到一份单帧，如何在 RenderDoc 里把"资源与描述符绑定"读成"可验证的命令流另一半"。范围卡在这，才不会又写成一份按钮说明书。

OK，言归正传，先从"资源到底是什么"说起。

一、资源清单：一份 .rdc 里到底有哪些"物件"

1.1 Resource Inspector：全部 API 对象的一张总表

打开任何一个捕获，你通常会先注意到左边那个写满条目的窗口，那就是 Resource Inspector（资源检视窗）。官方说法很简洁："允许你看到捕获帧里包含的全部 API 对象，看到对象之间的关系（比如父子链接），以及任何对象的完整创建细节"[res_inspector]。

这一句话背后有三层意思，值得拆开讲。

其一，"全部 API 对象"不是我们常说的"纹理加缓冲"那么简单。它包含纹理（texture）、缓冲（buffer）、shader，以及 Vulkan 特有的各种对象（device、queue、command buffer 等等）。凡是捕获里被创建的、被引用的 GPU 对象，几乎都会在这里挂一份。它不是一份简单的资源列表，而是一份捕获视角的类型清单。

其二，对象间有父子关系。比如一个"渲染到纹理"的目标，可能由颜色纹理加深度纹理组成，这两张纹理又共享同一个 render pass；这些关系在资源面板里是层层可展开的树。看懂这棵树，你就知道"谁是谁的组成部分"，对理清一大堆纹理里谁在服务谁特别有用。

其三，每个对象都记着"创建时的初始化调用"。官方文档明确：任何对象在被使用前，都必须按捕获时的状态初始化，这些初始化函数（至少一个创建函数）会列在详情里[res_inspector]。这句话对调试至关重要。当你怀疑"这个 buffer 到底装的是什么格式的数据"，答案不在某个神秘状态里，而在它被 vkCreateBuffer 或 CreateTexture2D 创建时的那一串参数里。创建参数就是资源的第一手档案。

所以我的建议是：Resource Inspector 不要当"列表"看，要当索引看。它是整个捕获的资源总账本，其他所有窗口（Texture Viewer、Buffer Viewer、Pipeline State）都从这里像查表一样跳转出去。你在大脑里建立的心智，应该是"资源面板是目录，具体窗口是正文页"。

为了把"总账本 + 父子树"的形态讲清楚，我画了一张示意：它展示资源清单里，一张"渲染到纹理"的 RT 目标如何作为"父"，把颜色纹理、深度纹理、颜色查看器这些"子"资源收在树下。

这种树的实用场景很多。比如你看到一个场景有几千张纹理，第一反应不该是挨个翻，而是先找父子关系：哪几张属于同一个 render target、哪些是同一份数据的不同 view。父子树直接把"哪些资源是一个整体的零件"摆在你面前，省去大量无头苍蝇式的翻找。

1.2 Usage in Frame：每个资源在帧里的使用区间

资源经常被当成静态东西：一块分配好的显存呗，摆在那儿不动。但 RenderDoc 给了每个资源一个动态维度，官方叫 Usage in Frame。文档说：像纹理和缓冲这类资源，有"它们在哪里、如何被使用"的信息；而且在列表里，每个条目都记录了一个 EID 区间和一种 usage 类型[res_inspector]。

这一点值得停下想想。EID 我们在 ep04 讲过，是按命令顺序递增的事件编号。现在 Resource Inspector 给每个资源一个 EID 区间，意思就是：这块纹理这一帧里，是从第几号命令开始被用、用到第几号命令结束。顺着这个区间，你就能回到事件浏览器，定位"这个资源到底被哪些 draw 使用过"。这就是资源反查命令流的第一个、也是最直接的入口。

再配合第 6 章要讲的 Timeline usage bar，资源就不只是一块静止的内存，而是一个"在一帧里有自己的生命轨迹"的活对象。读懂这条轨迹，很多"它怎么变成这样"的问题会迎刃而解。

这里我要特别讲一个常见误区，帮你区分"资源的创建属性"和"资源的使用轨迹"这两件不同的事：创建属性（creation attributes）是它"生来是什么"，使用轨迹（usage）是它"这一帧里被折腾成什么"。打个比方，创建属性像一个人的出生证明（性别、血型这些不变项），使用轨迹像他一整天的行程（几点在哪干了啥）。定位问题时，先分清你问的是"它该长什么样"（看创建），还是"它被谁改过"（看使用区间），才不会查错窗口。Resource Inspector 恰好把这两样都给了你：创建参数在对象详情里，使用区间就在列表的 usage 栏里[res_inspector]。

把"创建属性"和"使用轨迹"分开以后，还差最后一步：怎么把这份"轨迹"真正用起来。我给的答案是顺着 usage 栏的 EID 区间回查命令流。比如你看到 ShadowMap 这个资源在 usage 栏写着 EID 340 → 420，你就知道这一帧里碰过它的命令都落在 340 到 420 之间；回到事件浏览器，把 timeline 框到这一区间，就能精确定位哪条 draw 在写它、哪条在读它。这一步把"资源"和"命令流"第一次真正接上，也正是后面第 6 章"反向闭环"的种子。下面这张截图就是 Resource Inspector 里资源 usage 的呈现形态：紧跟在资源名下，记录它本帧被哪一段命令用到。

需要再强调一次：这段区间是"这一帧里"的记录，不是创建属性的固化值。一个在帧首被清除、帧尾被当下一次的 RT（常见于各种 ping-pong 双缓冲），它的 usage 栏会标出它两次被用的区间；你要问"它被画过几次"，读 usage 的 EID 段数就能数出来，而不必靠肉眼在事件列表里点数。

1.3 重命名：把可读性还给自己

工具默认的资源名往往是 Texture 0x1f40 这种内存地址，少的时候还能硬记，一多起来彻底没法认。RenderDoc 提供 Rename Resource 按钮：点它，输入一个有语义的名，按下回车，这个名字会在整个 UI 里所有被引用到的地方保持更新、全局一致[res_inspector]。官方文档这一步讲得很细：回车确认、Escape 取消、Reset name 还原原名。

这一招在实战里价值极高。一份复杂场景的 .rdc 可能有几百个对象，靠地址认脸会疯掉。给关键资源命名，等于给这幅"工具清单"标上可读标签；之后你讲"这一帧卡在阴影贴图那步"，指的是一张叫 ShadowMap 的图，而不是 Texture 0x29a0。我甚至建议把命名当成 Debug 前的一个固定动作，和给变量起名一样重要。

命名还有个容易被忽略的附带收益：让跨资源反查变得可说。当你在 Pipeline State 里看到一个绑定叫 SceneDepth，在 Timeline usage 里再看到同一名字，你就能顺着名字在多个窗口之间顺畅跳转，而不必反复核对地址辨认同不同一块。名字一旦统一，正反向闭环每一步之间的"衔接语言"就有了，后面第 6 章讲的双闭环才会跑得顺。所以我把重命名单独当成一门手艺，而不是顺手起个名就完事。

二、点一个 draw，它到底绑了哪些资源

2.1 Pipeline State：整条图形管的"接线总板"

资源有了，也在清单里了，可它们是怎么"喂"给某个具体 draw 的？中间的桥就是 Pipeline State（管线状态）窗口。官方定位：它显示图形管线的全部有状态设置，包括绑定的资源、光栅化设置等[pipeline_state]。

窗口顶部是一条管线流程图，分块显示 Input Assembler → Vertex Shader → Rasterizer → Pixel Shader → Output Merger 这些阶段，每一块是一个独立页面，装着这一阶段相关的状态和绑定。当前选中的块用红框标出，浅灰的部分表示这一阶段正在参与（active），深灰表示未启用、可当直通。官方文档原话是"每个块都是一个独立页面，内容随 API 和数据类型不同"[pipeline_state]。

这是一张值得刻进脑子里的"总接线图"，因为它回答的是"数据从哪进、往哪去"。想查"这个 draw 的顶点数据从哪来"，就进 Input Assembler 页看 vertex buffers；想查"颜色从哪来"，进 Pixel Shader 页看纹理绑定；想查"写到哪里去"，看 Output Merger 的颜色和深度输出。六个字总结这一章：按阶段找绑定。

顺着这个"按阶段找"的思路，我把几个高频调试场景和对应的页面列成一张对照表，遇到问题就直接查：

这张表值得贴在手边，它把"管线状态页是接线总板"从一句口号，变成可执行的查表动作。遇到"颜色不对"，你第一反应该是"去 PS 页看看纹理绑对没"，而不是满屏扫。

管线状态页的每个 block 还能折叠：点标题行把它折成一条，只留块名，省下垂直空间，让不相关的阶段让位。官方文档明确说块可以折叠[pipeline_state]，调试长管线时把暂时不看的块全折起来，只留你正在查的那一段，画面立刻清爽不少。

2.2 shader reflection：只给你看真正用到的槽位

管线状态页给出绑定，但"给出绑定"和"给出所有可能绑定"是两码事。RenderDoc 在这里做了一个很聪明的默认过滤：用 shader reflection 数据，只显示 shader 实际用到的槽位，把没用到的一律隐藏。官方原话是它"试图只显示相关的，而不显示所有可能的状态数据"[pipeline_state]。

这句话的调试含义很深。一个绑定了一大堆资源的复杂管线，你的 shader 可能只用其中一两个槽，RenderDoc 就只给你看那一两个。好处是不会被无关绑定神烦；坏处是偶尔你想看全量，得手动点开 Show Unused Items 按钮。记住这个默认值的取舍，你就不会疑惑"为什么少了几张图"。

它背后的机制值得画出来看一眼：左侧是"真正被绑定到管线的一串资源槽"，右侧是"shader 源码里实际声明并读取的槽位"，中间有一条 filter 层，把"绑了但 shader 不读"的槽过滤掉，只把交集端给用户。用了一张图说明这件事。

理解了这条过滤，你在排障时就不容易误判。看到绑定页"很干净"时，要先想"这是 shader 真没用，还是被 reflection 藏起来了"。排查"我明明绑了，为什么页面里没有"，就要去点 Show Unused Items，而不是怀疑绑定丢了。

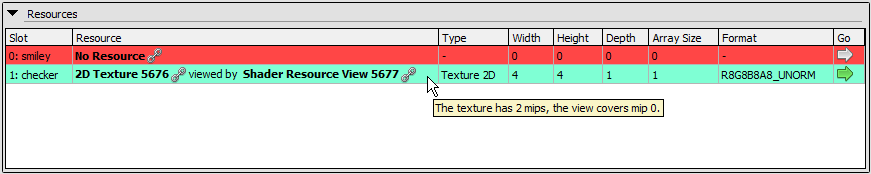

下面这张官方截图就是过滤后绑定页的真实样子：页面上通常只剩 shader 真要用到的几个槽，右上角能展开 Show Unused Items 拉出全量。看到这种"就这几个槽"的页面，先别急着下结论说管线简单，先确认是不是 reflection 帮你把没用到的藏了。

2.3 bindless 时代的处理：dynamic feedback

现在 GPU 编程越来越爱 bindless：一个巨大的描述符数组里绑了几百上千个资源，但一个 draw 真正访问的只有几个。RenderDoc 对这种场景的处理，官方文档专门写了一句：在 Vulkan 等 API 上，它用 dynamic feedback（动态反馈） 试图判断实际访问到的资源集，并且只显示这一点；同样可用 Show Unused Items 覆盖[pipeline_state]。

这里藏着一个容易漏的点，务必记住：dynamic feedback 是"试图判断"，是推断而不是事实。也就是说，它显示的资源集是 RenderDoc 根据反馈猜出来的，某些间接访问（比如从 buffer 里读出来的描述符索引）可能判断不全。遇到 bindless 内容，如果觉得资源集对不上，要有这个意识：不是工具坏了，是它的推断边界就在那儿。必要时对着 shader 源码确认。这一层属于本系列"工具机制深挖"的核心，讲透它，你就能区分"工具显示的"和"客观存在的"。

为了讲清 bindless 下的不同，我画了一张对比：左边是传统逐槽绑定（每个槽绑一个资源，页面上直接可见），右边是 bindless（一个大数组绑了几百个，只有当前 draw 真正访问的几个被推断显示，用虚线标出"推断区域"）。

2.4 时序：始终是 action 执行之后的管线状态

还有一条最容易弄反的时序：Pipeline State 显示的始终是 action 执行之后的状态。官方文档原话是"pipeline state viewer 总是显示 action 执行后的管线状态，和 RenderDoc 里其他 viewer 一样"[pipeline_state]。

这条和 ep04 讲的"选中事件等于把回放状态设到那条命令执行完的微秒之后"完全一致。你点中第 100 号 draw，看到的绑定，是第 100 号 draw 画完之后这条管线上还挂着的东西。对多数调试场景（"这个 draw 用了什么"），这是对的心智；但你要知道它存在这个拍板时点，别拿"执行前"的预期去套。

它的微妙之处在于：绑定在你看到的这一刻，可能不是"这个 draw 用到的"，而是"它用完还残留的"。这两者绝大多数时候相同，但也有反例。典型反例是"读后即改"的资源：一个 UAV 在第 100 号 draw 里既被当输入读，又在同一 draw 末尾被写入新值，你看到的是写完之后的新内容；若你的目标是想看"它读进去时"的旧内容，就要退一步，把 timeline 调到这个 draw 之前的某个点。理解了这个时点，你才不会对着"执行后"的纹理去反推"执行前"应该是什么。

三、从绑定反查内容：纹理与 buffer 的真身

绑定是"接线"，接线那头接的才是真东西。这一章把两个最常用的看真身窗口讲清楚。

3.1 Texture Viewer：看纹理到底长什么样

官方说 Texture Viewer"很可能是 RenderDoc 里最直观、也最常被用的窗口"，它显示任何纹理在给定事件当前状态下的内容，并提供各种查看与检视控件[texture_viewer]。

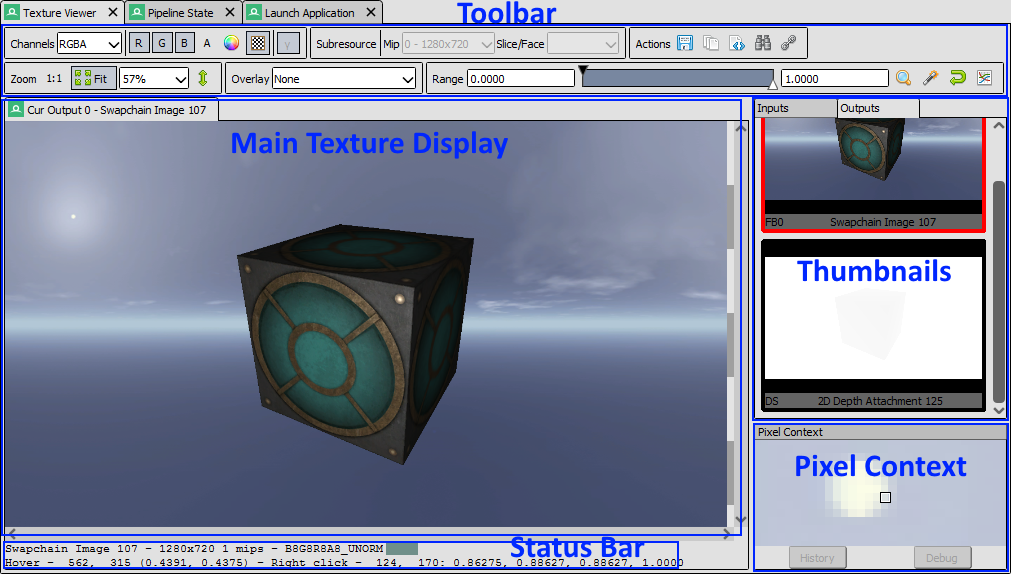

它由几部分组成，我按看图的顺序讲：

• 主显示区：一个大 tab 控件，第一个 tab 总在，显示当前管线状态上某个纹理槽，比如输入纹理，或颜色/深度输出。其他锁定的 tab（Locked Tab）可以钉住单个资源，不受状态变化影响[texture_viewer]。
• 缩略图条（Thumbnail strip）：列出当前绑定或使用的输出目标和着色器输入，红色轮廓标出当前选中项。
• 查看控制：滚轮缩放、左键拖动平移、右键悬停或按住拾取像素值，状态栏实时显示。

"在给定事件当前状态"怎么理解？还是接上一章那条时序：你选中第 100 号 draw，看到的纹理，是该 draw 执行后、这个纹理内容的状态。同一个纹理，在 100 号前后不同的 draw 处点选，看到的内容可能不同，因为前面的 action 可能改过它。这恰恰是查"这个纹理为什么长这样"的正确姿势：选中"改它的那一步"时再看它。

Texture Viewer 的查看能力还不止"看图"，它覆盖了几种排障刚需，我顺次讲：

• 通道与 mip 查看：它可以分开看 R/G/B/A 各个通道，也可以切换到不同 mip 层级。这对排查"某个通道是不是被写坏了""低 mip 是不是糊了"特别有用。
• slice / array layer 查看：对立方体贴图、纹理数组，它可以在 array 的某一层之间切换。常用于查"我读的到底是 6 面里的哪一面"。
• 放大镜拾取：滚轮放大到像素级，右键拾取，状态栏直接显示该像素的各通道值和坐标。这是查"某个具体像素为什么是这个颜色"的最直接手段。

把这几种查看能力画成一张图，Texture Viewer 的"弹药库"就很清楚了。

其中"放大拾取"值得单独再讲，因为它是"这个像素为什么长这样"的最直接答案：把视图滚到像素级，右键点住目标像素，状态栏会实时给出它的坐标和各通道数值。下面这张官方截图展示的正是拾取时状态栏的反馈。配合前面的通道拆分，你先拾取得出 RGBA，再切到单通道重看一遍，几乎能一步定位"是不是某一通道被单独改坏了"，从而把"颜色看着不对"收敛成"蓝色通道写成了 0"这样的具体结论。

拾取之外，悬停本身就能读出一堆元信息：鼠标悬停在纹理上，状态栏会浮出一条 tooltip，把资源名、分辨率、mip 数、像素格式、光标坐标、缩放级别一次报全。下面这张截图展示的正是悬停时的 tooltip 形态。先悬停扫一眼格式，再决定要不要放大拾取，往往能省一步"切窗口查格式"的动作。

需要提醒一点：渲染目标这类纹理默认可能带后缀（如颜色/深度），缩略图条用红色轮廓区分当前选中。如果你在缩略图条里看到的不是红色轮廓在想要的那张上，先点选对目标，再去分析它的内容，不然很容易盯着错误的那张图分析半天。

3.2 TexList：怎么打开指定那一个纹理

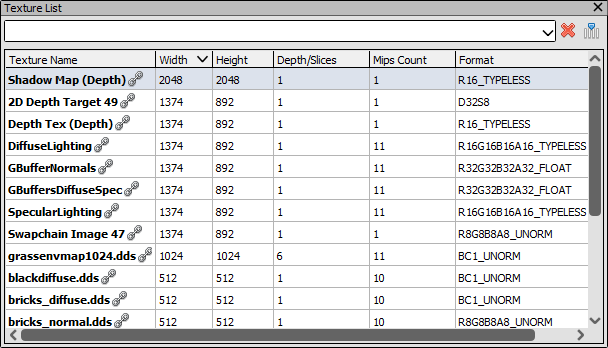

纹理多了以后，怎么精确打开你想要的那张？Texture Viewer 工具栏有个 TexList 图标，点开一个可过滤的纹理列表。官方文档教的方法是按字符串过滤，或按创建标志过滤[how_view_texture]。

实战价值在于：你想看的那张纹理，通常你也不知道它在哪个槽位，但你至少知道它大概该叫什么、或是什么类型。用 TexList 按名字一筛，直接翻出它，不必在"当前管线绑定的那张"里碰运气。它本质上是给"纹理"这个维度也造了一个 Resource Inspector 式的过滤入口。

3.3 Locked Tab：钉住一张图，别跟着状态走

默认的第一个 tab 会随选中事件变化，你选到哪个 draw，它就切到那个槽位的纹理。这有时正是你想要的（"跟着看当前绑定"），有时却烦人：你想盯着同一张图，看它在后面几个 draw 里怎么变化。这时就要用 Locked Tab（锁定标签）。

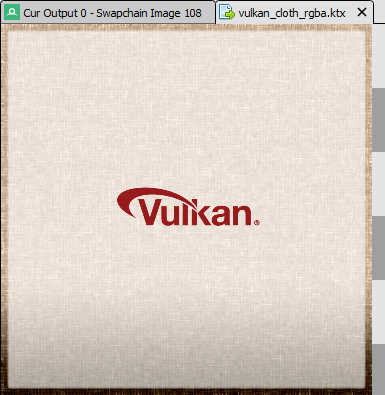

官方画的对比很清楚：跟随（default）tab 和锁定（locked）tab 是两回事，打开 Locked Tab 后它固定显示某一个资源，不再受后续状态变化的影响[how_view_texture]。

记一个心法：想看"当时绑的是谁"用 default tab，想看"这张图后面怎么变"用 Locked Tab。一个查静态绑定，一个查动态演化，用错场景就很容易看花眼。锁模页还有一个进阶用法：把它和事件浏览器一起用，边切 draw 边看同一张图怎么被逐步写入，这是排查"中间帧内容不对"的高效率组合。

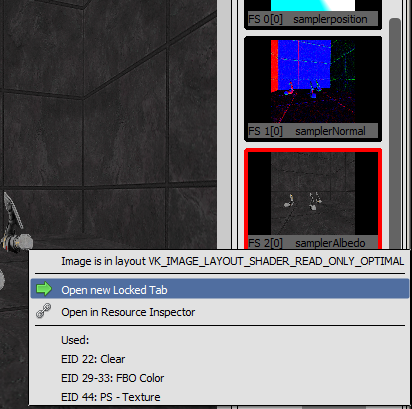

怎么打开 Locked Tab？在缩略图条上对目标资源右键，菜单里就有 Open new Locked Tab，旁边还有 Open in Resource Inspector 直通资源清单。这张官方截图展示的就是右键菜单本身，顺带把该资源的 usage history 也列在菜单里：它被哪几段 EID 用过、分别当什么角色（Clear / FBO Color / PS-Texture）一屏看全。这个"右键一处、入口与历史全给"的设计，正好把"打开资源"和"了解它被谁用"两件事合并成一步。

3.4 Buffer Viewer：把 buffer 读成人话

如果说纹理是"图"，那 buffer 是"数据"，没法用眼睛直接看，得解析着看。Buffer Viewer 就是干这个的。官方说它"既可以显示固定的、不重复的 struct-of-arrays（SoA）数据，也可以显示重复的 array-of-structs（AoS）数据，或两者都显示"[buffer_viewer]。

两个容易踩的概念先掰清楚，这俩名字极像，但内存排布完全不同：

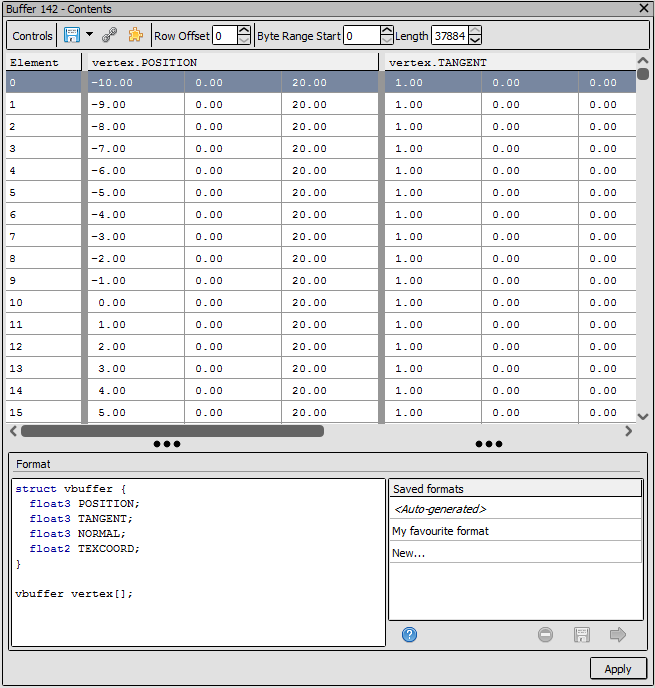

• AoS 是 array-of-structs：数组元素是结构体，例如 struct { float x, y, z; } positions[1000]。数组里每个元素连续放着 xyz 三个分量。相邻两个顶点，其 x 之间隔着 y 和 z。

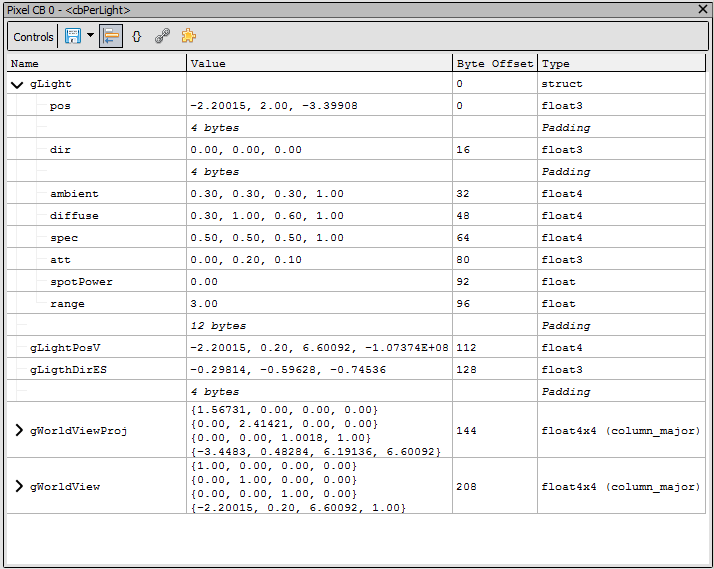

• SoA 是 struct-of-arrays：结构体的每个成员是一整段连续数组，例如 struct { float xs[1000]; float ys[1000]; float zs[1000]; }。所有 x 挨在一起、所有 y 挨在一起。

RenderDoc 对这两者的默认判定很有规律：Constant Buffer 一律按 AoS 处理；而 UAV、storage buffer，或直接从 Resource Inspector 打开的 buffer，默认趋向 SoA[buffer_viewer]。

为什么必须理解 SoA/AoS？因为它们决定了"一个顶点或一个元素占几个字、隔多远是下一个"。一开始如果你不知道它是 AoS 还是 SoA，格式又没反射数据，显示就会是一堆对不上的乱码，根本分不清哪四个字节是 x、哪四个是 y。理解了布局，你对"这是顶点数组、实例数据、还是常量"立刻就有一个第一判断。

3.5 自定义 buffer 格式：reflection 不够，你来定义

RenderDoc 解析 buffer 的初始格式来自 shader reflection（shader 编译产出的元数据）。但 reflection 有它的边界：有些 buffer，尤其 storage 和 indirect buffer，shader 怎么读它，reflection 能猜个大概，但更精细的布局，比如 struct 内部字段的名字、类型、顺序，最好由你亲手定。官方给了一条路：用 C / HLSL 风格的 struct 声明来自定义显示布局，How do I specify a buffer format? 页面有完整写法[how_buffer_format]。

这条的价值在于"把数据读成语义"。CPU 侧往 buffer 里塞的是一堆字节，shader 侧按 struct 解读，RenderDoc 也按同样的 struct 解读才能对得上。你写出和游戏里一致的 struct，buffer 就会从"十六进制天书"变成"一行行有名字的字段"。这个习惯一旦养成，排查 CPU 塞入和 GPU 读出的错位，效率会是天差地别。

举一个看得见的例子，你就知道自定义格式长什么样了。你有一个 per-instance 的 buffer，每个实例是 struct { float4 color; uint meshId; uint _pad0; }。若 reflection 只辨出"每项 24 字节、没捞到字段名"，你看到的仍是一堆十六进制，根本分不清哪四个字节是 color、哪四个是 meshId。这时你在 Buffer Viewer 的自定义格式里声明一遍同款 struct，RenderDoc 立刻把它布局成"一个实例一行，color 四个浮点、meshId 一个整数"，字段名也一并标出来。从此 CPU 一侧往哪几个字段写了什么，一眼就能对上去，错位当场现形。

需要提醒的是：自定义 struct 的字段顺序、对齐都必须和游戏里实际写入 buffer 的排布完全一致，多写或少写一个 _pad0 都会让后续所有字段错位。这也正好呼应了 3.4 里 AoS/SoA 那层心法：格式说白了就是"这一串字节怎么切成有意义的字段"，谁说了算由你在 UI 里拍板。排布对了，buffer 读人话；排布错了，越解析越乱。

四、术语对齐：D3D 的 SRV/UAV/CBV，和 Vulkan 的 Descriptor，是一条东西

到这里你可能会犯嘀咕：上面讲的窗口全是概念，可真到各种 API 下，资源绑定叫法五花八门。这一章把它捋直：DX 里的 view，和 Vulkan 里的 descriptor，在 RenderDoc 里是同一回事、用同一种窗口呈现。

4.1 D3D 侧：CBV / SRV / UAV

D3D 把"怎么解读一块资源"叫做 view（视图）。最常见的三种：

• CBV（Constant Buffer View）：常量缓冲区视图，给 shader 只读的常量子集，资源本身是常量 buffer。
• SRV（Shader Resource View）：着色器资源视图，shader 只读，能读 buffer，也能读纹理。
• UAV（Unordered Access View）：无序访问视图，读写皆可，通常给 compute shader 或需要原地改的读改写。

科普向教程把三者讲得很清楚：SRV 只读、UAV 可读写、CBV 承载常量[cbv_srv_uav]。记住"只读 / 读写 / 常量"这个三字诀，D3D 侧就抓稳了。

4.2 Vulkan 侧：Descriptor 与描述符类型

Vulkan 不叫"view 绑定资源"，它用 descriptor（描述符） 描述 shader 资源怎么被绑定。官方给出了对照关系[vk_mutable_desc]：

• VK_DESCRIPTOR_TYPE_UNIFORM_BUFFER、UNIFORM_BUFFER_DYNAMIC 对应 CBV；
• VK_DESCRIPTOR_TYPE_SAMPLED_IMAGE、UNIFORM_TEXEL_BUFFER 对应 SRV；
• VK_DESCRIPTOR_TYPE_STORAGE_IMAGE、STORAGE_TEXEL_BUFFER、STORAGE_BUFFER 对应 UAV。

Vulkan 官方引导文档也提示，把数据映射给 shader 时用哪类 descriptor，核心就是这套映射[vk_mapping]。

这里要补一个背景，帮你理解 Vulkan 捕获里"绑定槽"的排布：Vulkan 里这些 descriptor 不是零散摆放的，而是被组织进 descriptor set（描述符集），先由 descriptor pool 分配资源，再按 set layout 绑定到渲染管线。官方引导文档把"怎么把数据接进 shader"讲成一套标准流程[descriptor_sets]，官方教程也演示了从创建 set layout 到更新 descriptor 的完整写法[vk_tuto_desc]。

对你看 RenderDoc 的意义在于：Vulkan 捕获里你看到的"绑定槽"，本质是某个 descriptor set 里的某几个 binding。当页面里出现 set 0, binding 2 这样的标注，就能直接对应到源码里那句 layout(set=0, binding=2)。把 D3D 那条"view 直接挂在槽上"的心智，扩展成"descriptor 装在集合里再绑"，跨 API 时就不会对不上位。而 D3D 侧对此也有权威定义：view 就是"一块资源如何被 shader 解读"的对外接口[d3d_views]，D3D12 下则用 descriptor 表（descriptor table） 把一堆 view 打包挂进根签名[d3d12_desc][d3d12_desctab]。你看，两边底层其实是同一套"集合 + 槽位 + 引用"的组织，只是 API 的命名和入口不同。

我把这张映射做成一张自绘对照图。它的意义在于：无论你用的是 D3D 还是 Vulkan，打开 RenderDoc 的 Pipeline State，看到的是同一种"绑定槽 + 资源"的结构。RenderDoc 在底层把两边翻译成一套内部表示，你观察到的都是"某槽位上绑了某个资源，带某类权限"。

4.3 为什么理解这层映射对用 RenderDoc 调试重要

落到操作上，这层映射的作用是：别被术语吓到。新手看 Vulkan 捕获，满屏 VK_DESCRIPTOR_TYPE_*，可能觉得"这是另一个世界"；但只要把它对应到你已经熟的 DX 那套 CBV/SRV/UAV 心智，立刻就能接上：常量进来走 uniform buffer，纹理读走 sampled image，读写后处理走 storage。术语是壳，绑定语义是核。这套映射也是理解"为什么同一个 draw，在 D3D 和 Vulkan 下的绑定页长得很像"的根本原因。

除了在 DX 和 Vulkan 之间切换时要用这套心智，同一天里你接触不同 log（一个 D3D11 项目、一个 Vulkan 引擎）也很常见。我的经验是：把"权限只读/读写 + 数据是常量/纹理/buffer"当成你的内部词汇，不要让 SRV、UAV、STORAGE_IMAGE 这些外壳混淆你。D3D 的 SRV 和 Vulkan 的 SAMPLED_IMAGE 在 RenderDoc 里描述的是同一种东西，你只要心里有自己的统一说法，跨项目时就永远不乱。

把"我看不懂某个 descriptor 是干嘛的"变成一套追问，也很好用，顺着问三步就能定位：

1. 它是只读还是读写？（SRV/UAV 或 SAMPLED/STORAGE 一眼可辨）
2. 它绑的是纹理还是 buffer？（看绑定条目指向的资源类型）
3. 它被哪个阶段的 shader 怎么用？（进对应 shader 的绑定详情，看它在代码里怎么被采样/读写）

这套"三步追问"本质是把你从术语拉到语义：你先确认权限和数据性质，再落到使用处。它和前后文的窗口用法完全自洽，也是我推荐给你的一套可复用排障思维。

五、空绑定、禁用与特殊参数：那些"异常颜色"在说什么

Pipeline State 页里的条目不是白板一片，RenderDoc 用颜色表达状态，官方文档都交代了，值得逐条记下：

• 红底 = 空绑定：当绑定为空，条目以红色背景显示。而且只有在"默认只显示 shader 可能引用的绑定"前提下，红底才意味着"这个 shader 可能正在读一块没绑定的资源"[pipeline_state]。这是查"为什么画面黑了、某一处闪了"的高价值信号。
• 蓝底 / 绿底 = 特殊参数绑定：官方说，绑定以蓝或绿背景显示，说明它带了 underlying resource 之上的特殊参数。例如一张带很多 mip 或 slice 的图，其中不是全部被绑定进 image view；或这个 view 把图转成了另一种兼容格式[pipeline_state]。蓝底常见于"只绑了部分 mip"，绿底常见于格式转换。
• 灰 / 斜体 = 未用或禁用：不可用、未启用的特性，RenderDoc 默认连段落都省掉；用 Show Unused Items 会以斜体列出未用但有绑定的绑定。

官方还给了两个开关帮你切换视角：Show Unused Items 把未用但有绑定的槽列出来（斜体）；Show Empty Items 进一步把空绑定也列出来[pipeline_state]。默认两者都隐藏是为了清爽，但排查"是不是有个槽根本没绑"时，就一定要把它们打开。记住一句话：颜色是信号，不是装饰。

以红底为例，我把它锻成一个可复现的小流程，遇到"某处画面黑/闪"就直接套：先打开 Show Empty Items，让空绑定现身；再逐个看红底条目，哪些是 shader 真在用、却没绑的；确认后进对应资源槽，看该绑的纹理或 buffer 到底在不在；若在，再看它绑错没绑错位置。走完这一步，绝大多数"空绑定导致的异常画面"都能收口成"我把 X 绑到了 Y 槽，本应在 Z 槽"。这也是把抽象颜色翻译成具体操作的最好示范：红底只是一个起点，真正的结论在"顺着红底追到绑定"那一步。

把这套颜色语义整理成一张对照表，开窗口时就能对号入座：

这张表的价值在于让"异常颜色"从"看起来怪"变成"可操作的信号"。你看到红底，就知道该去查"是不是 shader 试图读一张没绑的纹理"，而不是停在"哦它红了"。

六、资源在帧里被谁用：Timeline 上的"资源使用条"

前面我们两次提到"资源在帧里的使用"。这一章把这条链走通：从资源回到命令流的双向反查。

6.1 Timeline Bar 的 usage 显示

RenderDoc 的 Timeline Bar 不只是事件浏览器的另一张图，它还能画资源的使用情况。官方文档：如果 Texture Viewer 活跃，被显示的纹理会在 timeline 上显示一条 usage bar；如果 Resource Inspector 活跃，被检查的资源同样显示 usage[timeline_bar]。

这个 usage bar 是什么意思？就是把一个资源在整个帧里的读写访问，沿时间轴画出来：它被哪些 action 读过、哪些写过、分别在第几个时间点。对于"这块纹理到底被谁改了"这类问题，它是直接的答案：不用一格格在事件列表里翻，timeline 一条 bar 全给你标好。这也是本系列强调"鸟瞰优先于逐条扫"的又一体现。

这里值得把"读"和"写"两类访问分开看，它们在排障里的含义完全不同：

• 读（read）：某个 action 把这块资源当输入。重点关心"谁靠它出结果"，常用于"这个效果依赖哪张图造成"。官方描述里 usage bar 用三角形标出读取点[timeline_bar]。
• 写（write）：某个 action 往这块资源里写数据。重点关心"谁把它改了"，常用于"这张图为什么被涂成一团糟"。

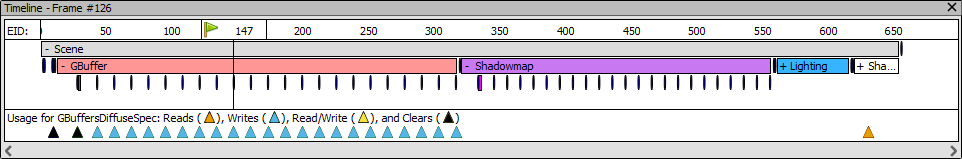

上面这两条，官方在 Timeline 上的呈现会落到一条具体的 usage bar 上。下面这张截图就是被检视资源在 Timeline Bar 上的 usage 形态：三角形标出读取点、特殊标记标出写入。有了它，"这块纹理在哪一段被谁改过"就不用靠记忆在事件列表里一格格翻了。

这条 usage bar 还有一个进阶用法：和 Pixel History 配合，形成"资源视角 + 像素视角"的交叉验证。Pixel History 回答"某个像素被哪些 draw 碰过"[pixel_history]，usage bar 回答"某块资源被谁读过写过"。当你怀疑"这个残影是不是某帧没清屏所致"，一边用 usage 看谁写了这张 RT、一边用 Pixel History 看这个像素被哪几个 draw 叠加，两个方向证据一对上，结论就跑不掉了。

顺带说一个和 ep04 联动的心智：ep04 讲 timeline 能联动 Pixel History（某个像素被哪些 draw 碰过）；这里 resource usage bar 是资源的视角，Pixel History 是像素的视角，两者放在一起，就同时有了"资源被谁写"和"像素被谁画"两个答案。

6.2 双闭环：从命令到资源，再从资源回命令

把前面的章节串起来，ep05 的核心方法论就是双闭环。我画一张图把这条双向路标出来：

• 正向闭环（命令 → 资源）：在事件浏览器选中一个 draw，到 Pipeline State 看绑定，点绑定进 Texture / Buffer Viewer 看真身。回答的是"这个 draw 用了什么"。
• 反向闭环（资源 → 命令）：在 Resource Inspector 看到某资源及其 EID 使用区间，沿 Timeline usage bar 看到它被哪些 action 用到，再跳回事件浏览器定位那些 draw。回答的是"这块资源被谁用过或改过"。

这张图是本文的题眼：不止要会"从 draw 进资源"，还要会"从资源回 draw"。前者是大多数教程教的单向读法，后者才是解决"为什么这块纹理变成这样"的关键。一个完整闭环下来，你会从"看懂工具"升级成"会用工具破案"。

光讲两条闭环，你可能还是觉得抽象。我用一个真实场景把它跑一遍，你就明白反向那条循环为什么救场：场景里有一面镜子，期待镜面反射，可渲染结果里这面镜子永远是暗的、没有倒影。很多人会惯性走正向闭环，去事件浏览器找画镜子那个 draw，看它绑了什么，却常常卡在"这帧几千条 action，我根本不知道画镜子的那条叫啥"。换成反向闭环就顺了：

1. 先在 Resource Inspector 里留意有没有一张疑似环境贴图的资源，比如叫 Cubemap；
2. 看它的 usage EID 区间，确认本帧有没有命令真的读过它；
3. 沿 usage bar 找到读它的那个 action。若这套操作走到一半发现 Cubemap 压根没被任何 draw 读过，直接锁定"反射没采样"这个方向；
4. 再跳回事件浏览器选中那个相关的 draw，进 Pipeline State 看它对 Cubemap 到底绑在哪个槽、采样器对不对；
5. 若发现采样描述符是红底（空绑定），或误绑到了别的槽，问题当场定位。

这条路径正中要害的地方在于：你不需要预先知道"是哪个 draw"，也能开始查。从"资源是不是真被用上"问起，你几乎总能一步步走到结论，而不必在一堆 action 里大海捞针。所以我的建议是：正向闭环适合"我知道画了什么、想看它用什么画"；反向闭环适合"我看到一个现象、但不知道是谁造成的"。两套交替用，才是完整的破案心法。

七、把数据拉出来自己验：导出与自算

RenderDoc 不只能看，还能把你关心的数据原样导出，让你离开 UI 自己算一遍。这是我很看重的一点：本系列一直强调"自证式验证"，导出就是自证的最小入口。

7.1 Buffer 导出：CSV 或 raw bytes

Buffer Viewer 支持把数据导出。官方文档说得清楚：buffer data 可以导出为 CSV 值；如果缓冲区是字节内存，还能导出为 raw bytes[buffer_viewer]。

这有多香？比如你怀疑一个顶点 buffer 里的位移数据算错了，一键导出 raw bytes，拿脚本按 vertex struct 解析，算出来和预期一对，就知道是不是贴图采样错位或数据塞错。这比在 UI 里一格格瞪眼靠谱得多，也是"自算数据"的实证入口。

两种导出格式各有一处适用面，顺手记下：CSV 适合数值型小数据，比如常量 buffer 里的几个矩阵分量或参数，导出即是一张可直接读的表；raw bytes 适合字节级数据，比如顶点/索引 buffer，导出后按 struct 手工解析。判断用哪种，就看"我要的数能不能装进表格"，能就 CSV，不能就 raw。别为了"统一"强行用一种，徒增解析成本。

7.2 Pipeline 状态导出：HTML，专门为对比而生

如果你要在两个 draw、或两个 log 之间比较管线状态，RenderDoc 留了杀手锏：点导出按钮，把整份管线状态导出成 HTML 文件。官方说法是"这样你能更轻松地比较不同 log 和不同事件"[pipeline_state]。

这个功能对"排查状态差异"极其有用。想验证"为什么第 50 号 draw 和 60 号 draw 渲染效果不同"，把两个状态的 pipeline 都导出，逐段 diff 绑定、diff 光栅化设置、diff shader 槽位，差异一清二楚。这比来回切窗口把状态记在脑子里，强了一个量级。

具体 diff 时有个小技巧，值得养成：不要肉眼 diff 整份 HTML，而是先管住"分块"。一份导出 HTML 通常按管线阶段分块，你心里先假设"问题大概率出在纹理绑定或光栅化"，就先只扫这两块，别的先忽略。等这两块确认无误，再去比下一块。这样能避免被无关差异淹没，把"差异很多"收敛成"这份差异里哪几处是我要的"。等你看多了，看到两块之间垫了张无关的 shader 槽位差异，也能从容判断它跟当前 bug 无关，径直跳过。

7.3 自算一条链路：从导出到结论

我推荐一套"导出、自算、归因"的模板，和本系列"自跑闭环"的价值观一脉相承：

1. 在事件浏览器选中目标 draw；
2. 进 Pipeline State，确认它绑了哪几张图、哪几个 buffer；
3. 对疑点资源导出 raw / CSV；
4. 用脚本按游戏的 struct 解析，算出你要的数字（顶点位置、法线、资源 ID 等）；
5. 与"预期正确值"对比，得出是或否、差在哪的归因结论。

这里藏着这套模板最容易漏的一环："预期正确值"从哪来？ 我的建议是三个来源按需取。一是引擎侧：直接问引擎暴露的参数或日志，CPU 侧算出并打印那份数据，这是最权威的基准。二是独立推导：不依赖引擎，用数学/逻辑自己推一遍该有的结果，比如"这个顶点的世界坐标应该落在哪"，适合验证引擎内部算法是否自洽。三是交叉来源：用另一套工具或另一帧 log 的同一份数据对，靠"两处独立得出同一值"来互相背书。缺了预期值，导出的数据只是一堆没有倾角的数字；有了预期值，对比才有方向，归因才有依托。这也是我把导出和自算绑定在一起，而不是只教"怎么导出"的原因。

这套流程的好处是可复现、可复核，而不是"看个大概"。这也正是本系列把工具用成"验证台"而不是"观感工具"的分水岭。一旦你养成了"看不懂就先导出自己算"的习惯，RenderDoc 就不再是黑盒，而是你手中的量具。

为了说明"自己算到底能算出什么"，我很想给你具体的例子。假设你在排查一个阴影不匹配的问题：你在屏幕上看投影位置总偏差半个像素，直觉是采样器或 UV 缩放出了问题。这时你走一遍模板：

1. 选中画阴影的那个 draw（通常叫 ShadowPass 或类似），用过滤表达式 $parent(marker名) 快速定位（ep04 讲过过滤函数）；
2. 进 Pipeline State，确认它绑的深度图、矩阵常量 buffer、采样器都在；
3. 把矩阵常量 buffer 导出成 raw bytes，按 shader 里的 matrix struct 解析出那 16 个浮点；
4. 拿这 16 个数和 CPU 侧算出的投影矩阵比，若是投影范围或 near/far 对不上，问题就锁在矩阵生成，而不是采样；
5. 若矩阵没问题，再回到纹理侧，看那张深度图在 ShadowPass 前后是不是自己期望的 mip 层。

这套从"现象（偏差半像素）"到"举证（矩阵/深度图导出自算）"的路径，正是"自证式验证"的精神内核。前四步几乎不依赖你懂引擎内部，只依赖你会用管线状态页加 buffer 导出，因此它是可复制、可教的方法论，而不是只能靠经验的一次性灵光。

7.4 让自算规模化：脚本接管导出

前面那套模板，单点手工导出已经够用；但一帧里要验的资源往往几十个，挨个点会显得笨重。此时就该让脚本接管。RenderDoc 提供一整套 Python 脚本 API：可以程序化打开捕获、遍历 EID、读取 pipeline 状态、导出 buffer 数据，甚至把两帧的绑定差异整理成表格[python_api]。这也是"自证式验证"往规模化走的那一步：把"人肉点一遍"升级成"脚本跑一遍"，结果天然可复现、可回归。

它和前面模板的分工是这样：遇到单个疑点，用 UI 手工导出最快；验证一批规律性数据，用脚本最稳。两条路通向同一个目标，都是把"看个大概"变成"有依据的结论"。动手前先想清楚走哪条，别让手段反客为主，为写脚本而写脚本。这里点到为止，因为脚本化本身足够开一个专题，本系列后续单开一篇讲，此处只需要你知道"工具支持你规模化自证"就够了。

八、落到引擎：UE 与 Unity 里的资源可见性

抽象的窗口讲完了，这一章看看真实引擎里的坑。资源可不可见、名字可不可读，很大程度上取决于引擎怎么把资源信息喂给 RenderDoc。

8.1 UE：插件内置，默认启用

Unreal 集成 RenderDoc 是内置插件、默认启用的。官方文档说明：可用命令行 -AttachRenderDoc 直接拉起 RenderDoc 附加到 UE，项目设置里还有 Ref All Resources、Save All Initial States 等项[ue_renderdoc]。所以 UE 用户基本开箱即用，抓帧后资源正常进 RenderDoc 的账本，这一节说说 UE 的两个设置点就够：Ref All Resources 让你在抓帧时把"本帧没被引用的资源"也一并收录，Save All Initial States 让资源名和初始状态都被存下来。前者解决"少了资源"，后者解决"名字全可读"，正好对应前面讲的资源可读性。

把三套主流来源拉一张表，资源可见性的差异就一目了然：

这张表的本质结论是：资源名"默认有没有"，决定权在引擎，不在 RenderDoc。所以当你打开别人的 .rdc，发现资源全是 Texture 0x...，别急着怪工具，先问"引擎有没有把名字喂出来"，再决定要不要用 Rename Resource 手动补。

8.2 Unity 的坑：debug symbols 默认剥离

Unity 这里有个你八成会踩的坑。官方文档：Unity 集成支持在编辑器启动并捕获 RenderDoc，D3D11 下调试信息默认被剥离，要看到常量、资源命名和 shader 源码，必须给 shader 加一行 #pragma enable_d3d11_debug_symbols[unity_renderdoc]。

这条和前面的"重命名资源""shader reflection"环环相扣。如果 Unity 把调试信息剥了，shader reflection 可能就拿不到名字，你在 Pipeline State 里看到的绑定和 buffer 格式就可能是编号而不是语义名。理解了这一条，你就明白为什么偶尔"资源名全没了"，那不一定是你不会用 RenderDoc，更可能是引擎没把名字传出来。

8.3 命名资源的通用经验：debug utils

Vulkan 官方教程演示了一个可跨引擎复用的技巧：用 vkSetDebugUtilsObjectNameEXT 命名对象，命名后 RenderDoc 里就能看到这个名字[vulkan_renderdoc]。同一套思路，D3D 下有 SetPrivateData，GL 下有 glObjectLabel。给资源起名这件事，本质是"把可读性注回工具"，和引擎集成度无关，是每个能接触调试接口的人都该养成的习惯。这也是官方把 In-Application API 单独开一章讲的原因[inapp_api]。

我把三个 API 的命名入口收成一张速查，方便你贴脸用：

用法都一样：在创建对象后顺手调一次，给出有语义的名字。养成这个习惯的回报，正是在 RenderDoc 里打开 .rdc 时，资源不再是一堆 Texture 0x...，而是一排 ShadowMap、GBufferAlbedo，一眼认得出谁是谁。别小看这一步，它可能是你从"看天书"过渡到"读档案"最便宜的一次投资。

九、结语：把"读资源"升级成"命令、资源双向验证台"

我们走完了一圈：从 Resource Inspector 的全量清单，到 Pipeline State 的绑定总板，到 Texture / Buffer Viewer 看真身，再到术语对齐、异常颜色、Timeline usage 反查命令流，最后到导出自算。你会发现，ep04 讲的是命令流这条"时间线"，ep05 讲的是资源和绑定这条"物证链"，而真正支撑"破案"的是那条由 Timeline 串起来的双向反查。

把这两篇合起来，你就拥有了"一帧"的两副地图：事件浏览器是时间轴地图（什么时候、画了什么），资源与描述符是物证地图（用了什么、绑在哪、长什么样）。两者互相反查，才构成完整的"可验证读法"。

我再用一句话总结这一篇想种下的习惯：看到绑定先问"接的是谁"，看到资源先问"谁在用我"。前一个问题是正向查，后一个问题是反向查。等这套双向心智长出来，RenderDoc 就不再是几个孤立窗口，而是一台能不断自我追问的调试引擎。

下一篇我们沿着这条链继续往下走：把"物证"再放大到 Mesh Viewer 与 shader 反汇编。Mesh Viewer 会按图元/实例/顶点把几何数据一格格喂给你看[mesh_viewer]，配合反汇编去读 GPU 在顶点级和像素级到底算了什么，把"桶工"读进几何和指令的更细一层。而这一切的底座，仍是本系列开场立的规矩：所有结论都建在可复现、可自算的真图之上。

参考资料来源：本系列技术说明均以官方文档、源码、引擎官方文档为一手依据，未使用来源不明或"搬运配图声称自跑"的素材；具体引用见正文各条。

下篇预告：(六) Mesh Viewer 与反汇编：读懂 GPU 在顶点与像素级到底算了什么。

开篇快捷键：想快速上手，先记住三样，Resource Inspector 是全量资源总账，Pipeline State 是绑定总板，TexList 是打开指定纹理的钥匙。
