上一篇我们拆完了着色器核：一个核里装了什么、占用率怎么算、GPU 靠什么让千个线程一直有活干。账算到那里，有一件事反复出现——访存要等很久，硬件靠并发把等待盖住。但显存那一层的账，落进像素着色的实际操作里，是靠一块我们还没拆的东西去取数的：纹理采样器。
这一篇在系列里的位置，可以再看一眼全系列知识地图：命令前端、显存、着色器核都到了，再往下就是纹理采样器与光栅化。本篇是第四站，它回答一个问题——shader 里写一句 texture(...)，硬件到底在这一句后面走了一条多长的路。
先来看看，这一篇那句会反复被引用的结论是什么：采样不是一个「读像素」，而是一条几百级的深流水线。 坐标归一化、LOD 计算、cache line 对齐取数、滤波插值、写回寄存器，每一个步骤都在不同的硬件级里串行推进，延迟动辄几百周期。GPU 不试图压缩这条流水线，而是用足够多的并发采样请求把它的延迟盖住——这跟上一篇着色器核「用并行填延迟」是同一招，只是换了条链再用一次。
一句话点题：延迟藏在一句 texture 后面
先把这一篇要回答的问题串起来，一共四件：
第一，请求从哪进、到哪出。 一条采样指令从 warp 里发出来，坐标要经过哪些硬件级，中间有没有调度器、有没有缓存、有没有排队。出处：NVIDIA CUDA C++ Programming Guide · Texture Memory。
第二，坐标怎么变成一段颜色。 纹素坐标要先归一化，再按寻址模式换算，再按滤波模式做插值——每一步都是一类硬件逻辑。出处：Vulkan Specification · Textures。
第三，取数为什么要等那么久。 这里会出现一个反直觉的点：一次采样真正卡住的往往不是 ALU 算插值，而是 cache 没命中的那次内存访问。 先把这个模型立起来：假设一次采样的总延迟是 $L$，它大致由 $L = L_{算} + L_{等}$ 组成，其中 $L_{算}$（坐标换算、滤波的 ALU 部分）通常就几个周期，而 $L_{等}$（等数据到）在 L1 未命中时能到几十上百周期。几百周期的延迟，大部分花在等数据到，而不是算。出处：Fabian Giesen《A trip through the Graphics Pipeline 2011》Part 3。
第四，延迟怎么被盖住。 采样器比着色器核更极端——它把「用并行填延迟」这一招做到极致，用几百级的流水线深度，换每一级都能并行填满。这一层因果，跟上一篇的延迟隐藏完全同构。
好了，四个问题串起来了，动手之前先把这句边界声明码清楚：本篇不讲 UV 展开与美术流程，不教怎么烘焙纹理贴图，也不讲 Mipmap 是怎么生成出来的（那是离线和上传的活）。本篇只讲线上那一半：一条采样请求进了硬件之后，每一级在干什么、为什么慢、用什么盖住慢。 离线的纹理生成与压缩编码，留给纹理管线文档。出处：GPUOpen · GPU Image Operations。
为什么要啃这一篇：因为「纹理采样很快」大概是图形里最普遍的误解之一。它经常被当成一次便宜的内存读取，被当成 shader 里随手能写的东西；也经常在性能排查时成了一个「别动它」的黑盒。这两件事都不对——它不快，只是被并行盖住了；它也不黑，只是一条级数太多的流水线，一旦拆开，延迟和带宽的账都能算清楚。
下面依「请求路径 → 坐标换算 → 滤波与 LOD → 缓存与延迟账」的路线往下展开。
一、TMU 在 GPU 里的位置：warp 之后、取数回写
我们正式开始。要把采样讲清楚，先得把它放在芯片里。
1.1 一次采样指令发出了什么
当 warp 里的一条指令是纹理采样时，它实际上做了什么？先看软件侧。shader 里写 texture(sampler, uv)，经编译器翻译后，通常变成一条纹理指令（如 TEX / TSAMPLE / IMAGE_SAMPLE）：
vec4 color = texture(tex, uv); // 你写的
// ↓ 编译后大概长这样（伪汇编）
TEX R0.xy, R1.xyzw, R2, tex, sampler // 坐标→结果寄存器
其中 R1 是 uv 所在的坐标寄存器，R2 是采样器绑定，R0 是结果写到哪。它带着三个东西：采样器绑定（sampler，或独立的 immutable sampler）、坐标寄存器（uv 所在的那组寄存器）、以及一个目标寄存器（结果写去哪）。
这里有一个多数人没注意的点：坐标是 per-lane 的，但 sampler 是整个 warp 共享的。 一个 warp 里的 32 条 lane，各自带着自己的 (u,v)，共用同一套寻址与滤波参数。这很重要——它决定了采样硬件可以怎样分摊成本。出处：OpenGL Specification · Texture Sampling。 出处：Vulkan Specification · Programming Model。
1.2 指令去了哪：TMU 与统一缓存

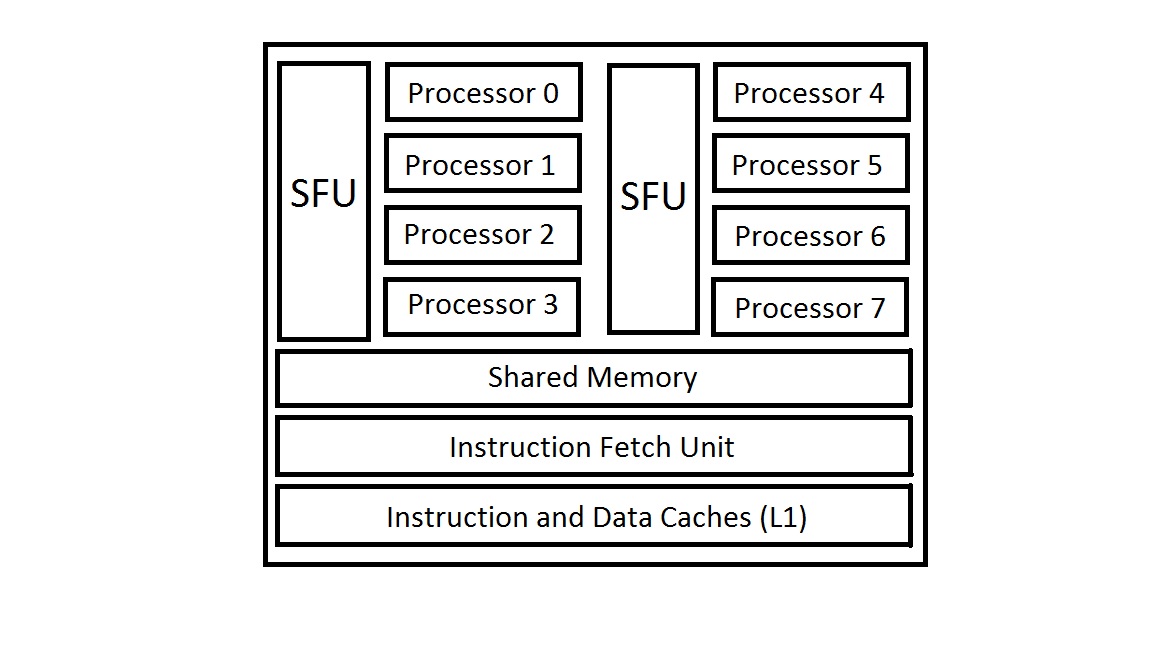

纹理指令不会直接去读显存。它先进 TMU（Texture Mapping Unit，纹理映射单元）。TMU 是着色器核里的一块固定功能硬件，专门承接采样请求。它将算坐标换算、滤波、LOD 这些活；真正的数据在 TMU 背后的 texture cache 里查。
不同厂商给了不同的名字：NVIDIA 管它叫纹理单元或 TEX 单元；AMD 在 GCN 时代叫 TMU，RDNA 里把纹理与 L1 缓存合并得更紧。但机制一致：采样请求先进 TMU，TMU 算坐标，再去缓存取数。 出处：NVIDIA CUDA Programming Guide · Texture Memory。
1.3 shader 视角：一次指令，透明地完成
对 shader 程序来说，这一切是透明的——一条 texture(...) 就是一条指令。TMU 帮它处理了坐标换算、滤波、mipmap 选择、cache miss。这个「透明」是硬件设计的刻意选择：它把极深的内部流水线，抽象成一拍指令的语义。
但透明不等于便宜。正是这份透明，让无数性能问题被藏了起来：一条采样指令到底有多贵，取决于它背后的 cache miss 多不多、滤波开多高、坐标是否助长了 LOD 抖动。 这些全在 TMU 内部，shader 看不到，只能从延迟和带宽的账里反推。
二、采样输入：坐标、sampler 状态、LOD bias
进入内部之前，先把采样的「输入面」铺平。说白了，一次采样，硬件拿到的东西比 shader 写的那句多得多。
2.1 采样器状态位：把「怎么采样」钉死在对象里
现代 API（Vulkan / D3D12）把采样参数拆成了独立的 sampler 对象。它是一组状态位，不再随每次采样指令重复传递。这条设计很深：sampler 与纹理解耦后，同一个纹理可以用多套滤波/寻址策略采样，而纹理本身不带采样状态。 出处：Vulkan Specification · Samplers and Views。
具体到硬件，sampler 携带的大致是这些位： - 寻址模式（wrap / clamp / mirror / border 之一或分轴组合）； - 放大滤镜（mag filter：nearest / linear）； - 缩小滤镜（min filter：nearest / linear）； - Mip 滤镜（mip filter：none / nearest（选层）/ linear（层间混合））； - LOD 钳制（min/max LOD）、LOD bias、各向异性级别。
一度这些状态是纹理对象的属性（如 OpenGL 时代的 GL_TEXTURE_MIN_FILTER 挂在纹理上）。Vulkan 把它拆出来，硬件采样时每次都要读 sampler 状态，但状态本身是常驻的、可被缓存。
2.2 坐标寄存器与 per-lane 的并行
坐标是 per-lane 的。32 条 lane 各带自己的 (u,v)，可能还带 w（对 3D 纹理）和 dLod 等。硬件把这些坐标打包成一次 warp 级采样——32 个独立坐标，一次调度，共享同一组 TMU 逻辑。 这一点与 ALU 指令完全平行：采样器面对的不是 32 次独立调用，而是 32 份坐标同时喂进同一条采样流水线，固定开销（sampler 状态读取、流程分发）只摊一次，而不是铺开 32 遍。
这是「并行填延迟」的最底层形态：不是 32 条 lane 各跑一遍采样逻辑，而是一条 TMU 流水线同时吞吐 32 个请求的坐标换算。
把「分摊」再压实一点看：这 32 份坐标不是排队一份份算，而是打包成一次 warp 级采样请求，一起进 TMU。采样器面对的不是 32 次独立调用，而是 32 份坐标同时喂进同一条流水线——sampler 状态读取、流程分发这类固定开销只烧一次，而不是铺 32 遍。所以采样吞吐的账，单位从来是 warp，不是单条 lane。
2.3 LOD bias / explicit LOD：软件能干预的少数旋钮
采样器还接受一个 shader 可传入的 LOD bias，以及显式的 LOD（textureLod / textureGrad）。这给 shader 两个干预采样的旋钮。它们的共同点是直接改 LOD 计算：bias 是在硬件算出的 LOD 上加一个偏移，explicit LOD 则完全接管。出处：Vulkan Specification · Texture Operations。
多数情况我们用默认路径：硬件从屏幕坐标的梯度自动推出 LOD。但要知道这两个旋钮存在——当自动推导在边缘产生纹理抖动（texture swimming）时，textureGrad 是解决办法。
三、寻址模式在硬件里怎么落地：归一化的艺术
好了，坐标和 sampler 都在手上了，接下来看它们进了 TMU 之后第一拍干什么。坐标到了 TMU，第一件要做的，是把它变成「该读哪个纹素」的定位。这一步在硬件里分两拍：归一化，再按寻址模式换算。
3.1 归一化坐标到纹素坐标
纹理坐标是归一化的，范围大多落在 [0,1]。硬件拿到它时，先乘上纹理的分辨率 S×T，得到纹素坐标 (u·S, v·T)。一句话公式：$s=u \cdot S,\quad t=v \cdot T$，其中 $S,T$ 是纹理长宽（纹素为单位），$(u,v)$ 是归一化坐标，$(s,t)$ 是纹素坐标。这一步是所有寻址与滤波的前提，也是整数/定点运算要处理的第一站。出处：Vulkan Specification · Notation。
这步看起来简单，却暗含一个设计取向：硬件固定做定点/整数换算，而不是浮点。 一致、可预测、没有跨实现浮点误差——这也是为什么不同 GPU 之间采样结果能高度一致。

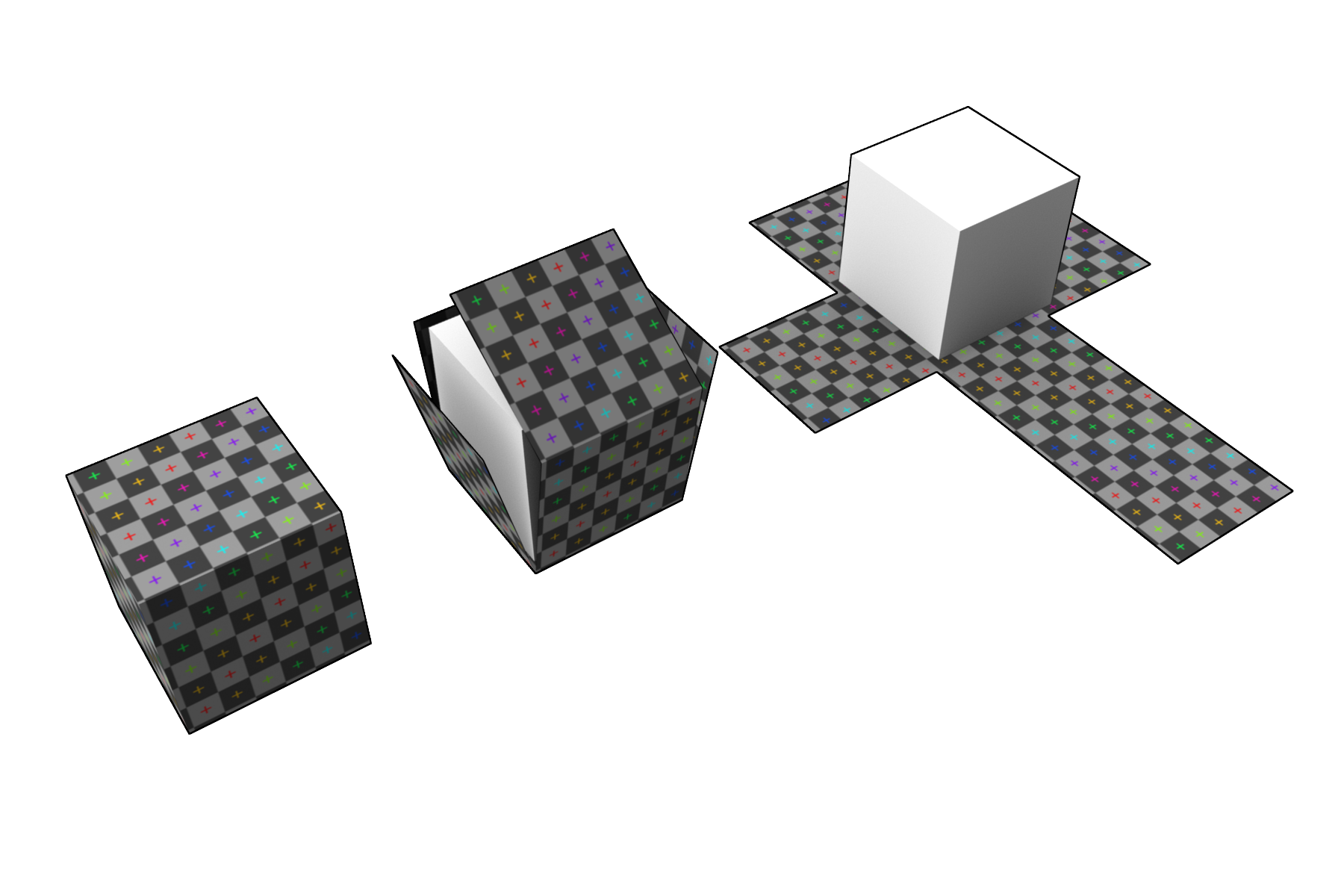

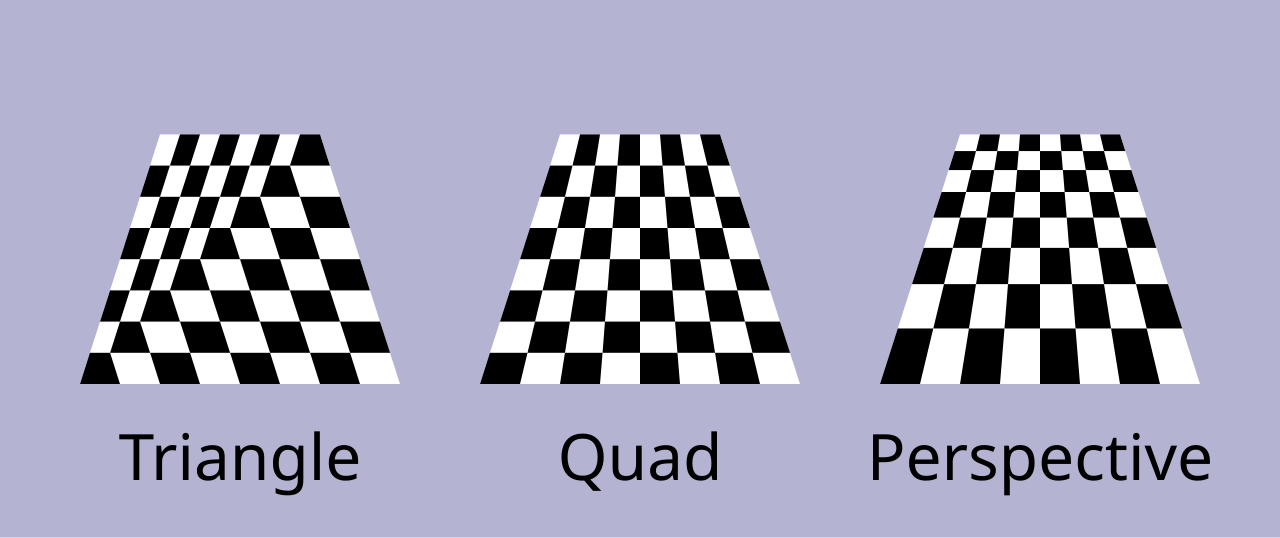

要建立「归一化坐标 → 纹素坐标」的空间感，最直观的是把表面看成一张展开的 UV 平面：物体被摊平成矩形坐标系，每个点拿到一个落在 [0,1] 的 (u,v)。贴图上各个位置在物体表面怎么分布，全由这张展开决定——而采样硬件根本不关心 3D 形状，它只认展开后这张平面上的坐标。
把这张平面再包回曲面，就是纹理映射的成果：一张平面影像被包裹到球面或地形之上，屏幕上每个像素沿着它所在处的 (u,v)，回纹理平面里去取色。这印证了前面那句判断——硬件只管在平面坐标系里取数，3D 的形状和 UV 怎么分布都是贴图阶段定的，采样器只要坐标对就行。
3.2 四种寻址模式：wrap / clamp / mirror / border
先来看看坐标归一化之后发生了什么：麻烦在于——纹素坐标可能越界（小于 0 或大于 S）。越界之后怎么办，由寻址模式决定。四个标准模式，硬件各有实现：
- wrap（repeat）：取模，
coord mod size，纹理会重复平铺。硬件实现最便宜——只需要一次与 size 的按位与（当 size 是 2 的幂时），或一次取模。 - clamp：钳到 [0, size]，边缘纹素被拉伸填充。需要一次饱和运算（clamp 到合法范围）。
- mirror：把坐标在 [0,1] 往返反射，镜像重复。需要判断奇偶再取补。
- border：越界区域返回一个固定 border 颜色，不采样纹素。最贵——要判断越界并短路到常数区。
成本差异不大，但存在。这里是硬件语义在起作用：wrap 在 size 为 2 的幂时直接按位与，几乎零额外周期；clamp 和 mirror 各多一两条逻辑。这是为什么很多引擎对可平铺地板偏爱用 2 的幂尺寸——一半是历史惯性，一半是真有一点周期成本。
wrap 的「平铺」是引擎里最常见的地板手法：一张地板纹理 wrap 之后无缝重复，米数随便铺。可一旦放在图上看，它其实就是把同一张图按单位块四向贴满——这正是上一段说的取模地址换算的直观画面，也是透视近处清晰、越远越密的纹理重复感来源。
3.3 越界访问：clamp 的边界语义
值得单独提 clamp 的边界语义：clamp 到边界不是「复制最后一行纹素」那么简单，它与滤波叠加后会取到最外圈纹素带，在 minification（缩小）场景下会产生边缘特征。硬件处理 clamp+filter 的正确性，是材质边缘不糊的关键。出处：GPUOpen · GPU Image Operations。
这一层边界语义有个可操作结论：缩小场景里，clamp 模式会把最外圈纹素的颜色一路拖到边缘，形成一圈可见的「边框」。要避开它，要么换 wrap、要么在美术侧把边缘 mip 做干净，要么接受 minification 下一点边缘特征。硬件只负责按寻址语义取数，好不好看是参数的问题。
四、滤波在硬件里怎么落地：nearest → bilinear → trilinear → AF
言归正传，坐标定位搞定，接下来是采样流水线的核心：滤波。它决定了一组纹素怎么合并成一个采样结果。滤波的选择是 min filter / mag filter 与 mip 的组合，硬件按放大还是缩小分两条路走。
滤波不是控一个开关，而是一架从快到处、从省到省的阶梯：最近邻最快只取一个纹素，双线性读 2×2，三线性翻到两层 mip，各向异性则按投影拉长方向再多读整排。每上一档，读的纹素变多，画面更顺、带宽压力也更大。理解这张阶梯，这一章的四个小节就串起来了。
4.1 mag filter：放大时的插值
当采样点的投影纹素尺寸大于纹素本身（放大），用 magnification filter。两个选项：nearest（取最近的纹素，最便宜）或 linear（bilinear，取邻近 2×2 并双线性插值）。放大时采样点落在纹素网格的「内部」，nearest 直接取离该点最近的纹素，几乎不做运算；linear 则要读出包围该点的四个纹素做插值，成本高但结果平滑。
linear 是绝大多数写实渲染的选择，因为它把「像素感」抹掉，代价是读 4 个纹素（在单一 LOD 层）。这里的「4 个纹素」是关键数：bilinear = 2×2 纹素，两次线性插值。
4.2 双线性滤波阶段：两个 pass 的两次插值
先对 2×2 纹素围成的四方格做一次横向插值（两对相邻纹素各插一次，得两个中间值），再做一次纵向插值（沿另一条轴把这两个横向结果合成目标点的唯一颜色）。写成公式就是：先对每条边做 $p_{上}=T_{a0}(1-\alpha)+T_{a1}\alpha$、$p_{下}=T_{b0}(1-\alpha)+T_{b1}\alpha$，再沿另一轴合成 $p=p_{上}(1-\beta)+p_{下}\beta$。其中 $\alpha,\beta$ 是采样点在 2×2 格内的横向/纵向小数偏移。这就是「双线性」名字的来历：先在一条轴上做线性、再沿另一条轴做线性，两个 pass 共两次插值，本质是 2×2 双线性基函数的硬件落地。出处：Texturing and Modeling: A Procedural Approach。
用定点还是浮点做这两次插值，取决于硬件世代；但结构不变：4 次读取（2×2 纹素），2 阶段线性混合，1 个输出。 它保证了放大时没有 nearest 那种生硬的块状感——代价是固定 4 次取数，无论采样点落在格的哪个角落都躲不掉。

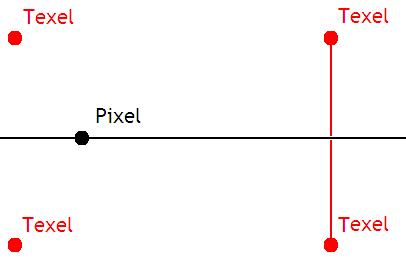

把这两拍画出来更直观：pass 1 横向——对上下两条边，各在相邻两个纹素之间插一次，得到两个中间值；pass 2 纵向——再沿另一条轴把这两个中间值合成采样点的唯一颜色。两次都是单轴线性插值，叠起来才是「双线性」。
4.3 trilinear：跨 mip 层的混合

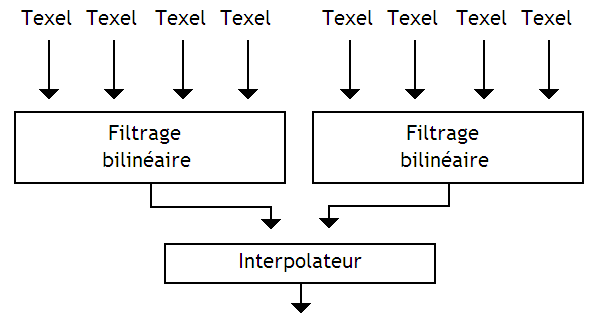

放大之外，多数实际场景是缩小（minification）——这时目标纹素比像素小、画面在往下缩，直接单层采样会出走样（闪烁、抖动），得靠 mipmap 预先生成的一串缩小副本。三线性（trilinear）取两层「最近」的 mip：先在每层上各做一次双线性，再按 LOD 小数部分的位置，把两个结果做层间线性混合，得到一个连续过渡的纹素。出处：Vulkan Specification · mipmap LOD。
三线性的纹素读取量从双线性的 4 个涨到 8 个（每层 4 个 × 2 层），取数多了一倍。它是最普通的滤镜——几乎默认开启——也因此成了带宽压力的第一个来源：一遍 trilinear 就是 8 次纹理访问，画面里动辄几百万个采样点，把这笔账乘上去，cache 在放大缩小交错的场景里很容易被顶满。
4.4 各向异性过滤（AF）：不是魔法，是读更多纹素
三线性到此为止，但滤波还没讲完——还有一档更「重」的：各向异性过滤（Anisotropic Filtering, AF）。它是为了在很斜的表面上消除模糊。它的思路很直白：当纹素在屏幕的投影严重拉长时，按拉长的方向读一排纹素，而不是按 mip 取一层糊掉。 出处：Wikipedia · Anisotropic filtering。
关键要打破一个流行的误解：AF 不是对每帧画面做更强的滤波，而是每多一个采样数量级就多读一批纹素。 4x AF 一次采样可能读 4 个双线性样本，8x 读 8 个，16x 读更多。
这不是一张帧渲染里的「逐像素扫描」——它是固定管线在采样器内做的，一次采样请求被拆成多次子采样，硬件自动完成。它不快，但被并行盖住。
把倍率落到「读多少」这一口上：1x 只在近邻方向采一次（4 纹素），2x 补第二个方向，到了 8x/16x，采样器沿投影最拉长的方向整排取数，单次采样请求的纹素读取量从 4 跳到 32~64。这就是为什么 AF 档位越高，纹理带宽计数器涨得越明显——插值 ALU 是复用的，涨的是读纹素的带宽开销。
4.5 AF ≠ n 倍 ALU
这里是拿来算账的一句：AF 的高倍率主要花在「读更多纹素」上，而不是更高的 ALU 插值算力。 插值逻辑是复用的——它只是把「读出 4 个还是 32 个纹素」不同。代价第一落在纹理带宽 / cache 压力上。
这让性能调优有个很实用的推论：把 AF 从 4x 提到 16x，帧率下降主要来自带宽，而不是 TMU 的算力。 想验证，看 cache miss 与纹理带宽计数器，而不是看 ALU 利用率。
五、LOD 与 mipmap：把「该看多大」算出来
滤波把「读哪几个纹素」定下来，但这些纹素来自哪一层 mip，由 LOD 决定。LOD 是本篇最容易出反直觉结论的地方。
5.1 LOD 从哪来：屏幕空间梯度
硬件从屏幕坐标推导 LOD——它算 uv 在屏幕空间（x、y 两个方向）上的差分（gradient）。粗略说：把 (dU/dX, dV/dX) 与 (dU/dY, dV/dY) 的模合成一个量，再映射成 mip 层级。 出处：Vulkan Specification · Gradients。
这是关键机制。它意味着 LOD 是每个像素独立算的（严格说是每 quad 用统一的微分），并且完全取决于这个像素在屏幕上对应的 uv 变化率——远景的平面 uv 变化慢→低 LOD（更糊的 mip），近景的平面 uv 变化快→高 LOD（更细的 mip）。

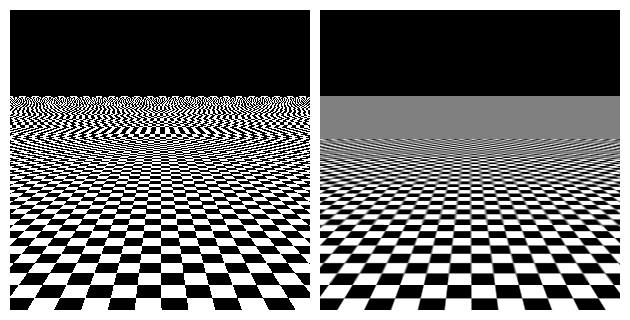

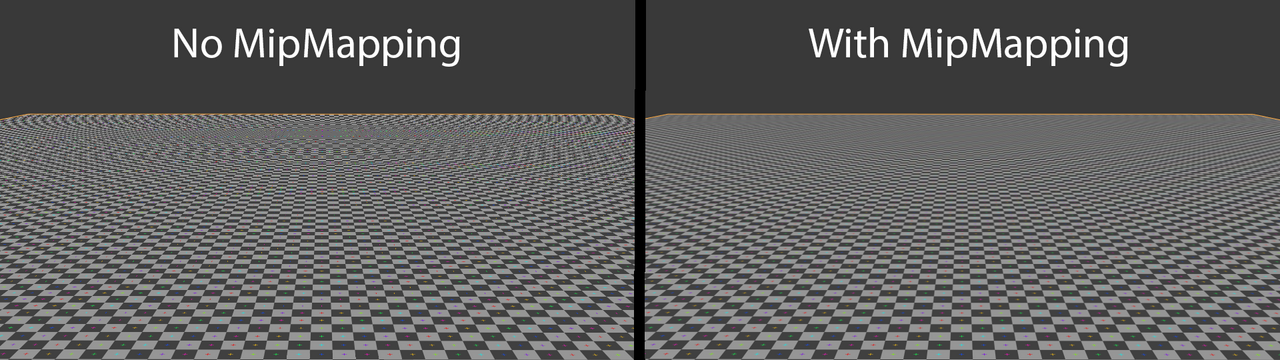

用一张真实示范图把这句话钉住：同一张棋盘格纹理，远处因采样点比纹素还稀而出现摩尔纹抖动，近处则清晰稳定。预先算好各级 mip、按 LOD 挑层后，远景也能停在「看得清却不闪烁」的那个模糊档，而不是在画面里剧烈闪烁。
拆开看，梯度就是一组差分：在屏幕的 x 方向测 uv 变了多少（dU/dX、dV/dX），在 y 方向又变了多少（dU/dY、dV/dY），把两方向的模合成一个标量，再映射成 mip 层级。uv 变化越剧烈，说明屏幕上这一小片覆盖的纹素越多，就越该用更细的层。
5.2 走样与 mipmap：为什么不能只采一层

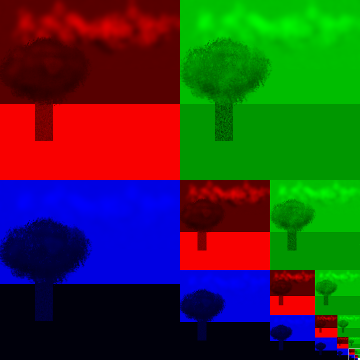

还是那句老话，先看看不做 mipmap 会发生什么：如果不做 mipmap，缩小（minification）时单个像素会同时覆盖多个纹素，直接采样会欠采样→走样（aliasing）——远处出现闪烁、摩尔纹。mipmap 就是为此而设：提前把不同分辨率（每层减半）的版本算好，采样时按 LOD 挑一层或两层。出处：Wikipedia · Mipmap。
mipmap 是「提前多做一遍工作，换采样时少等」的经典硬件权衡：存储多花 33%，换采样在任何 LOD 下都只读固定几层。
把这份代价量化到存储上：只算比率，基图是 1，下一层是 1/4，再下面 1/16，无限递减——等比级数求和是 4/3，也就是比单张纹理只多 1/3 的存储。用这 33% 换来的，是任何 LOD 下都只读固定的几个层，不再被远景缩放反复触发整纹素扫描。
5.3 LOD 计算的粒度：2×2 quad 是根子
LOD 要算梯度，而梯度必须有两个相邻像素的 uv 做差分。因此 GPU 永远按 2×2 quad（四像素块）做像素着色，即使屏幕边上一个孤立的像素也会补一个 quad。这跟上一篇的 quad 机制是一回事——LOD 计算最小单位就是 quad。
这带来一个实际影响：边缘的孤立像素也会连带处理一个 quad 的采样，浪费的部分上次在着色器核章算过。这里只强调：LOD 的实现依赖 quad，是采样不像你想的那么便宜的原因之一。
5.4 LOD bias 与 mip filter：两个可调的档
说到旋钮，还差两个没展开。前面提过 LOD bias 与 explicit LOD，现在结合 mip filter 把它们一次说全：mip filter=none 时只采一层（LOD 四舍五入到最近的整数层，对应「只挑一张最像的 mip」）；mip filter=linear 时采相邻两层并做层间混合（就是三线性）。而 bias 是在自动推导出的 LOD 上再做一个偏移量：负 bias 强制往更细的层走，正 bias 往更粗的层走，把「画面细节」和「带宽开销」的天平手动往一边扳。出处：Vulkan Specification · Levels of Detail。
工程上，负 bias（往更细层走）常用于让纹理看起来更锐、远景更清晰，但副作用是走样更明显、带宽只升不降；正 bias（往更粗层走）则是省带宽、减轻远景闪烁的常用手段，代价是纹理泛糊。这是一对「清晰 vs 带宽」的画质旋钮——比起调电源档位它更精确，也是高端渲染器里常开放给用户的两档预设（如「锐利」「省流」）的底层机制。
画成一左一右的对比更清楚：往细走，抓到的纹素更多、锐度和走样一起上来，带宽往上顶；往粗走，采的层更糊、带宽往下掉。调 bias 就跟拨天平，想要哪边，就承受另一边。
六、缓存层级与压缩：取数那一下才是大头
说白了，前面坐标换算和滤波都是纯计算，做得再深也快——真正慢的是取数。这一章讲的是不讨喜但决定帧率的那个部分：采样请求进了内存系统后，延迟和气被灌在哪。
6.1 采样请求的缓存查找路径

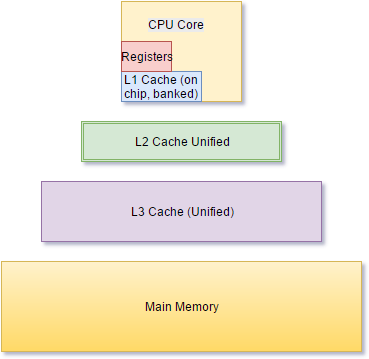

采样要的纹素数据不是直接去显存。它在层级里找：texture L1（TMU 旁）→ L2 → 显存（VRAM）→ 内存（对集显）。命中层级越低，延迟越小；落到显存/主存，延迟暴涨。出处：NVIDIA CUDA Programming Guide · Memory Hierarchy。
纹理采样的特殊之处是它有自己的专用缓存（tex L1 常常是独立于指令缓存的标记），并且缓存行的形状是针对纹素访问的。但要澄清：现代架构里 L1 多为统一缓存（unified / combined），分享给共享内存与纹理。
6.2 cache line 对齐与 miss 填充
一次滤波（双线性就要）读 4 个或更多纹素，这些纹素是否落在同一条 cache line 里，直接决定了这一拍要触发几次内存访问：同线就是一次取齐，跨线就得拆成多次。 粗算一下：设纹素一个占 $b$ 字节、缓存行是 $B$ 字节，那么一条 128B 的 miss 填充能装 $\lfloor B/b\rfloor$ 个纹素。若 4 个纹素恰好横跨两条 line，一次采样就从 1 次访问变成 2 次。硬件因此会尽量按 2×2 的纹素块对齐读取（quad 对齐），让一次 4 纹素的采样尽量只触碰一条 cache line、只触发一次 miss 填充。出处：FGiesen · Graphics Pipeline Part 3。
把「一个纹素占多少字节」也算进去，才能真正体会 cache line 的价值：RGBA8 每纹素 4 字节，一条 128B 的 line 能装 32 个；RGBA16f 每纹素 8 字节，只能装 16 个；BC/ASTC 压缩块用 8 字节就压掉了 4~16 个纹素，同样的一条 line 能装下成倍的邻域。纹素越紧凑，同一条缓存行盖住的邻居越多，后到的采样命中率越高——这也是压缩在带宽之外、对命中率的第二重贡献。
6.3 BC / ASTC 压缩：把 99% 的带宽省回去
缓存只解决「热点重复读」，真正把纹理带宽压下来的是压缩。把纹素按固定块压缩（Block Compression, BC / Adaptive Scalable Texture Compression, ASTC），是降低纹理带宽的杀手锏。它分块（如 4×4 texel 一块）压缩，让显存里的纹素以压缩存储、在取数路径内解压，节省的大头是带宽。出处：Wikipedia · S3 Texture Compression。 出处：Vulkan Specification · Block-Compressed。

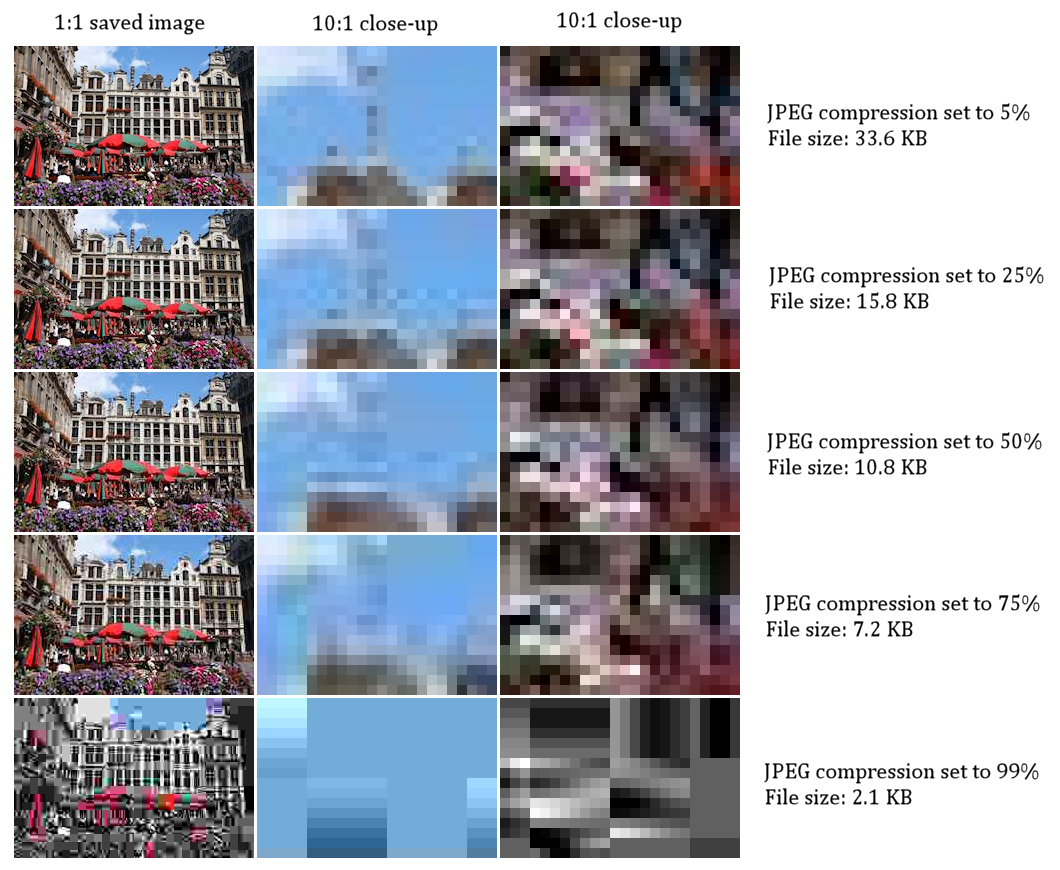

沿线数字看不出冲击力，放一张真实对比图：同一张照片，压缩质量档一路降下去，文件体积同时大幅变小——纹理压缩省带宽的代价就是质量档的取舍，只是 BC/ASTC 用的是固定的块压缩，质量档对应块的位深选择。
压缩比可到 4:1（BC1）乃至 8:1（ASTC），对带宽与显存是数量级节省。换算一下：同样一块 4KB 的纹素数据，不压缩要搬 $4\,\text{KB}$，用 4:1 的 BC1 只搬 $1\,\text{KB}$——省下来的就是取数路径上每一拍实打实的带宽。这是为什么现代引擎几乎只上传压缩纹理。
沿着取数路径标一遍更直白：压缩省的是「显存 → TMU」这一段。显存里躺的是小块压缩数据，取数路径上先把它搬进 TMU / 解码单元解压，之后才轮到滤波。真正省下的，是这段跨片传输上几十 GB 级的带宽——而解压要付的那点解码算力，放在省掉的带宽面前不值一提。
6.4 解压透明：在 TMU 内完成
关键机制：压缩纹理的解压发生在 TMU/tex 单元内部，对 shader 完全透明。 shader 拿到的始终是解压后的最终纹素，它既不知道那块纹素在显存里是不是压缩存储，也无需为此写一行额外指令——带宽省在「显存→TMU」这段路上，解压成本由固定的 TMU/解码硬件悄悄消化。这让压缩可以在不改任何应用代码的前提下普及。
代价呢？解压要用掉一点 ALU 算力和一点 L2/取数带宽，但这点开销和它省下的跨片传输带宽完全不在一个数量级——省的是每帧几十 GB 的读带宽，付的是一小块固定的解码逻辑。净收益巨大，这就是 BC/ASTC 在现代引擎里几乎被默认启用的原因：你不显式启用，采样路径上照样在替你省带宽。
七、延迟与吞吐：几百周期藏在哪、怎么盖住
好，现在把前面的都合起来，算总账。这也是本篇的落点。
7.1 一次采样延迟：几百周期 vs ALU 的一周期
把它量化：一次采样，从指令发出到结果就绪，延迟通常在几十到几百个周期，取决于 L1/L2/VRAM 命中情况。而一条 ALU 指令一个周期就出结果。差距是数量级的。用前几篇的口径写：延迟就是一个数 $L$，ALU 是 $L_{ALU}\approx 1$ 周期，采样是 $L_{tex}=10^1 \sim 10^2$ 周期，两者只差在「结果要等数据到」。出处：NVIDIA Hopper Architecture。

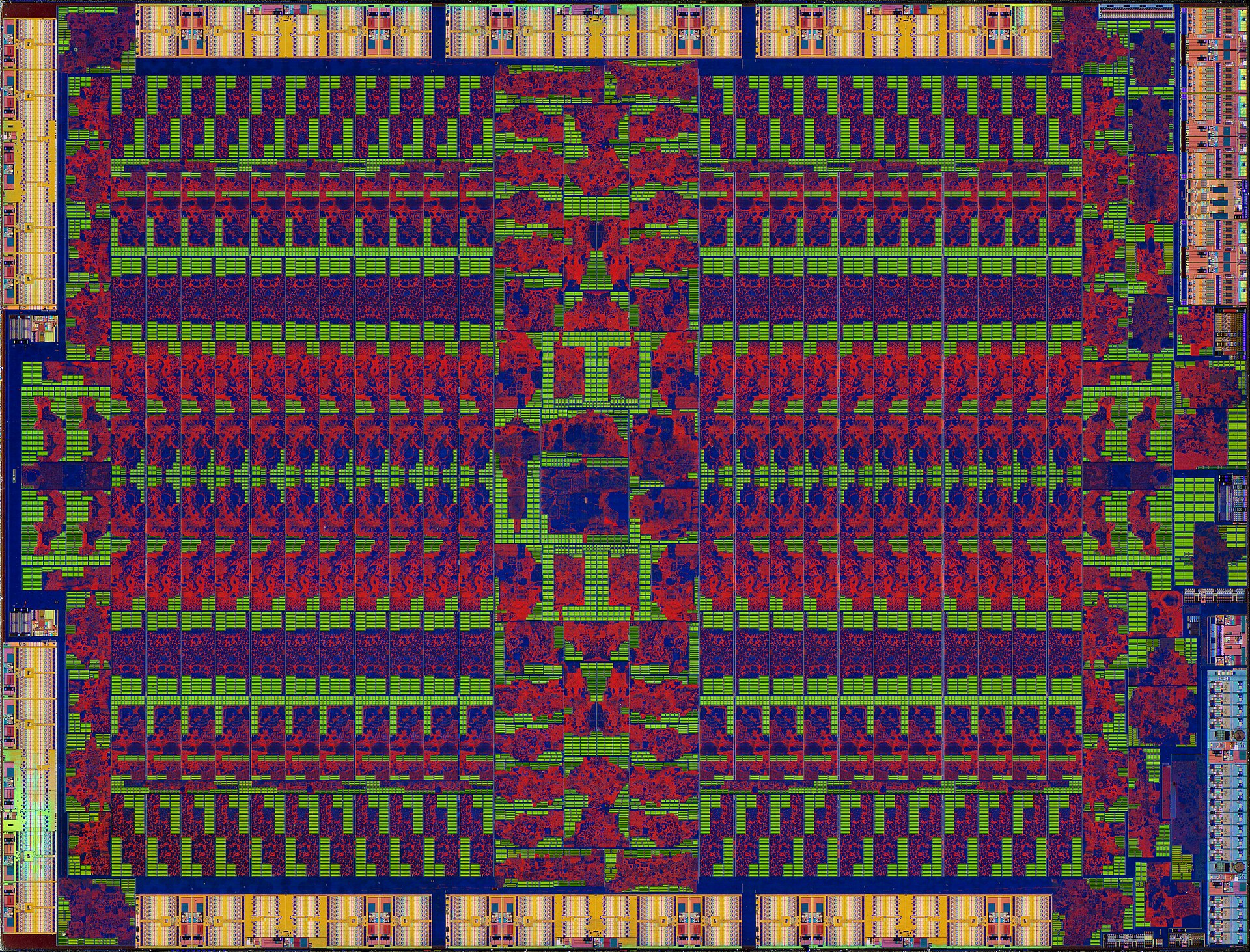

那"几百周期"到底在哪？把眼光从软件抬到硬件——一次采样要穿透的是一堆真实的硅片结构：TMU、各级缓存、显存控制器、跨片的传输线。这张真实 AMD GPU die（Radeon R9 290，28nm，显微摄影）里那些纵横交错的阵列，就是延迟和带宽赖以存在的物理本体；采样要等的数据，就趴在这些结构里，越深入 die / 远离着色器核，等待越久。
但 GPU 不在乎单次延迟。它要的是吞吐：同一时刻有几百个采样在流水线的不同级并行推进。延迟长，只在你需要它出结果的那一刻才变成停顿。
把这几百周期的成分拆开，会看到一个跟直觉相反的比例：真正拿来「算」的（坐标换算、滤波插值）只有几个周期，剩下的几乎全是「等数据到」——L1 命中就等 30 周期左右，一旦 miss 落到显存，就是几百周期。所以优化采样性能，砍的从来不是 ALU，而是让采样更常命中缓存、更少掉到慢的那一头。
7.2 用并行填延迟：与着色器核同一招
这正是上一篇的延迟隐藏。采样器不做别的，就是把深流水线的每一级都填满并发请求。一旦流水线装满，平均每个周期都能出一个采样结果，即使单个采样要等几百周期。出处：FGiesen · Part 3 · Latency。
这是整篇最核心的一笔账：流水线深度和并发度，一个负责藏延迟，一个负责填带宽。 它们共同让你感知不到采样慢。
把「单次慢」和「整体快」摆在一起算最直观：单次采样看得见的是几百周期的等待，落地到吞吐，平均每个周期照样能出一个结果——前提是流水线一直有活填。慢不在单次延迟，而在你让流水线空下来那一刻。这就是为什么采样密集的 shader 里，调度器会拼命塞无关指令把这一拍盖住。
7.3 从 shader 视角：一条指令，一次等待
对 shader，等待是有形的：如果一个 warp 发出一串依赖结果的采样（tex 后立刻用结果），它会在结果回来前停顿。这就要求编译器/warp 调度器在tex 后面安排不依赖结果的其他指令，保持流水线满载。出处：NVIDIA · Life of a Triangle。
这是程序员能影响的：提升 ILP（指令级并行）、把采样结果间的依赖摊开，是让采样延迟不卡帧的软件手段。
7.4 AF 高采样时的 cache 压力
最后再把 AF 拉回来连一次账：高倍 AF 一次采样读更多纹素，若它们跨多条 cache line 且未命中，会同时放大延迟与带宽。AF 的代价因此是「cache miss 概率 × 读纹素数」双重的。 牌桌上，把 AF 从 4x 拉到 16x，可能把原本命中的一批子采样推成 miss。
一个实用的检查：如果纹理带宽是瓶颈，先试降 AF，再试降 mip bias，很可能比降分辨率更划算。
八、结论：这条流水线是盖出来的
好了，账算到这，也该收尾了。把前面六个机制合起来，三个结论能带走。
8.1 三个结论
第一，采样是深流水线，不是一次读取。 坐标归一化、寻址、滤波、LOD、取数、回写，各在不同硬件级串行，延迟几百周期。第二，对 shader 透明。 你把一句 texture(...) 交给硬件，硬件把整条流水线背下来。第三，用并行盖延迟。 深流水线 + 高并发，让采样慢这件事对吞吐无感。
8.2 可带走的量化
几个能在排查时用上的数（都是本系列前几篇反复用到的口径）： - 一次采样延迟：几十到几百周期，随 cache 命中下降而爆炸式增长；量化地看，$L = L_{L1命中} \ll L_{L2命中} \ll L_{VRAM}$，其中每跳一个层级，延迟约涨一个数量级； - bilinear 读 4 纹素，trilinear 读 8，AF 则更多； - 纹理压缩（BC/ASTC）在 TMU 内解压，省大量带宽； - LOD 由屏幕梯度推导，依赖 2×2 quad。
8.3 交棒：下一站是图元装配、裁剪与视口变换
采样把「读一段颜色」的问题解决了，读到的是片元着色的最终颜色。但这串颜色如何落到屏幕上——图元先要被装配、裁剪、变换进视口，再光栅化成像素——才是把「颜色放进屏幕」的完整链条。系列下一站【五】先把几何收尾的图元装配、裁剪与视口变换讲清。我们在硅片到像素之间，继续往下挖。
这一站的交棒关系值得定格一下：采样器产出的是一段已经滤波、按 LOD 选好层的颜色，它接下去是像素流水线的输入。要真正写进屏幕，还得补上几何段最后几环——图元从装配、裁剪到视口变换，之后才轮到光栅化决定覆盖哪些像素、要不要被更近的深度压掉。读颜色的这一大段至此结清，下一段是「把颜色放进屏幕」。
几何收尾——图元装配、裁剪与视口变换——留给下篇去补。
九、参考资料与可回溯出处
本篇的关键数字全部来自厂商官方文档与规范，正文中的引用可直接回溯到出处。主要来源：
- NVIDIA CUDA C++ Programming Guide · Texture Memory
- Vulkan Specification · Textures
- Vulkan Specification · Samplers and Views
- Fabian Giesen《A trip through the Graphics Pipeline 2011》
- GPUOpen · GPU Image Operations
- NVIDIA · Life of a Triangle
- Wikipedia · Mipmap
- Wikipedia · Anisotropic filtering
- Wikipedia · S3 Texture Compression
下篇预告：《GPU 架构剖析》系列进度：已完成【一】命令前端、【二】显存与地址空间、【三】着色器核、【四】纹理采样器，接下来是【五】图元装配、裁剪与视口变换。我们在硅片到像素之间，继续挖下去。
