显存与地址空间：带宽极高，延迟也极高

本文由@溯光 出品，转载请注明出处。

本篇承接【一】《一次 Draw 走了多少路》。命令包里的那些地址，进了 GPU 之后到底是怎么被找到一排物理内存的？ 这一篇把显存子系统、地址空间、页表与 TLB、页错误与有效带宽逐层拆开。

【GPU 架构剖析】（二）显存与地址空间：带宽极高，延迟也极高

系列配套：GitHub 源码仓库（demo 代码与生成本次全部示意图的工具）｜在线阅读入口（本站发布） 题图来自《A trip through the Graphics Pipeline 2011》（Fabian Giesen，CC0 1.0）。

一句话点题

0.1 为什么说显存"带宽极高，延迟也极高"

ep01 讲到命令处理器把一串命令包从环形缓冲里捞出来开工，但那条路我们只走了一半，命令包里的每一个地址，GPU 都还没有真正碰过。从这一篇开始，我们把目光从「命令怎么进去」移到「数据从哪里来」：显存（Video Memory / VRAM）、地址空间，以及那颗替所有线程翻译地址的显卡上的 MMU。

先抛一个看似矛盾的说法：显存是带宽极其充裕、延迟也极其高昂的一块存储。现代 GDDR 的带宽常年是几百 GB/s 起步，旗舰机可以做到 TB 级；可一次访问的延迟却动辄上百纳秒，比 CPU 的一级缓存慢了上百倍。一边是喂得饱画质的带宽，一边是藏不掉的延迟，这个矛盾贯穿本期全部主题。 把「带宽极高、延迟也极高」钉成一张定位图：横轴是延迟（低→高）、纵轴是带宽（低→高）。寄存器/L1 落在低延迟、低带宽一隅；片外显存落在高带宽、高延迟一角。整个 GPU 存储层次里，几乎找不到「既高带宽又低延迟」的相交点。这份没有免费交集，正是全篇反复咀嚼的那句物理。 出处：Fabian Giesen《GPU 内存架构与命令处理器》。

我们要回答的问题串起来就是一件事：显存为什么快、又为什么慢，GPU 靠什么把这种"快的带宽、慢的延迟"消化成能用的画质。理解它，你才会理解为何现代 GPU 要堆那么大一片片上缓存、为何地址翻译不能出错、为何「换一次驱动内存布局」能改变一整代产品的表现。

0.2 本篇在系列里的位置与边界

十二篇的骨架里，ep01 把命令送到前端，本期把它们接进存储器体系，下一站才是着色器核。《实时渲染管线探析》和《移动端图形与功耗》都在更靠概念的一侧讲过显存，本期从硅片侧把它落地：存储层次怎么排、地址怎么翻、页表占多少、页错误能不能等。 出处：系列总目录（13 篇，CC0）。

把它放回十二篇骨架：本期正卡在命令前端与会话着色器核之间——ep01 刚把命令送进前端，着色器核还等着读数据，显存就是夹在中间那层账。

边界先说死，免得牵扯不清：本篇不碰带宽账本的细节，那在《移动端图形与功耗》ep03 已经写透，本期只在必要处引用结论并注链接；也不去比较各家移动端 GPU 的内存压力策略。本期只讲桌面 GPU 侧那套通用机制，移动端差异留给对应篇目。

一句话把本篇点透：显存的昂贵与迟缓，被地址空间的高明翻译和一片片上缓存悄悄化解了，而这套机制，恰恰是理解占用率、理解 GPU 内存分配、理解"为什么显存不够用"的共同底座。

在展开正文前，先给一张全篇的"话术地图"，方便你随时回看：本本能带走的四件事，一是存储层次的代价结构，二是地址翻译为什么必须存在、又怎么做到不慢，三是页错误在 GPU 上为什么是灾难，四是从分离到统一的内存演进里藏着哪些设计权衡。

这张地图对应正文的四个一级章节，也对应你读完后面该有的四根支柱，我把它们钉在版头上，之后任何一节都要能收回这张图里：

读完全篇再回头看这张表，我们会发现自己从"能复述"升级成了"能判断"。这正是前面每一节都在训练你的：不只是记住显存慢、地址靠翻，而是能在写代码时据此做取舍。

一、GPU 的存储层次：同样的层级，不同的取舍

好了，我们正式开始。先把全景铺开。GPU 的内存体系从离芯片最近到最远，大致是：着色器核里的寄存器 → 片上共享内存 / L1 → L2 → 显存控制器 → 显存颗粒。离核越远，容量越大、带宽越小、延迟越长。这条层次结构，和我们熟悉的 CPU 金字塔是同构的，但形态完全不同。 出处：Khronos Dev Day 2018 · Memory（内存模型总览）。

为什么 GPU 不干脆沿用 CPU 那一套大缓存体系？因为这两者的工作方式天生不同：CPU 的线程少而指令依赖强，指望缓存把局部性跑满；GPU 的行之有效的做法是用大规模并行去隐藏延迟，一个请求等得久，就同时发一堆请求，谁先回来谁先算。这就要求「从远处拿数据」这项能力带宽够大，而非等待够短。 出处：Ulrich Drepper《What Every Programmer Should Know About Memory》。 出处：TUM《Data Processing on Modern Hardware · Cache awareness》。 把「用并行藏延迟」这层再画透：一次显存访问要等上百纳秒，却正好可以同时发十几个 warp 的请求，谁先回来谁先算。

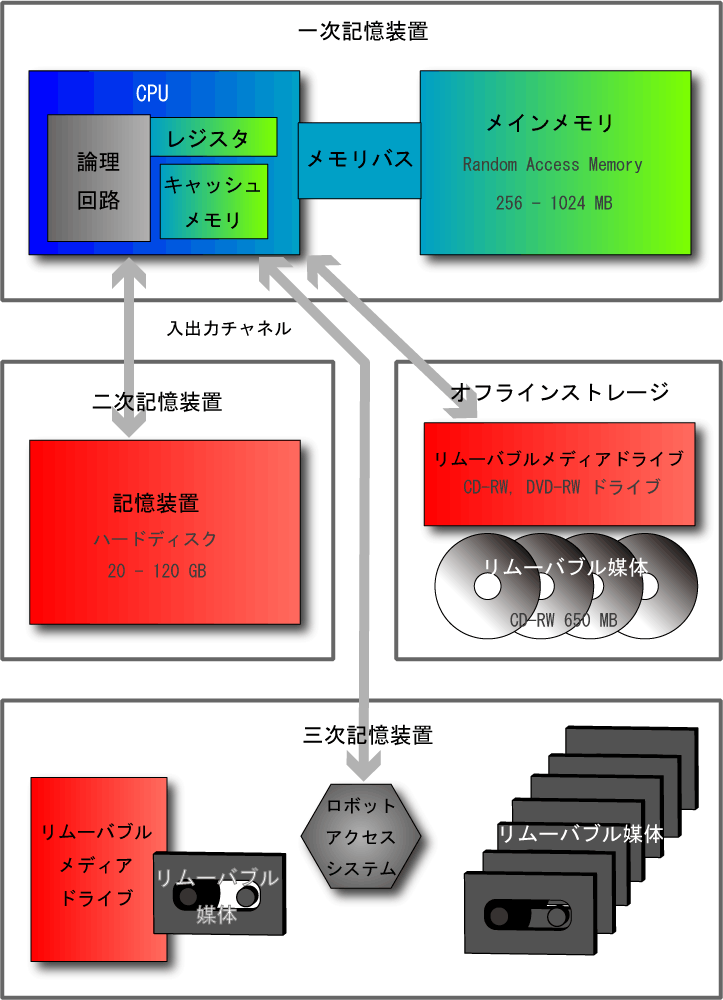

内存层次金字塔（Memory Hierarchy） 是教科书里最常见的总览图，它把寄存器、各级缓存、主存按「越靠上越快越贵越小」排成一座塔。GPU 的塔长得几乎一样，只是塔尖多了寄存器堆、塔身换成了显存。 出处：冯·诺依曼架构与存储分层。

既然两者同构，区别到底在哪？一句要紧的：CPU 的每一级缓存都试图"命中即快"，GPU 的片上缓存更多是"挡一眼就放行"，它不是为了少跑内存，而是为了滤掉那一大堆先占带宽的重复访问，把宝贵的外带宽留给真正需要的数据移动。 出处：通用计算机内存层次（Commons《Computer Memory Hierarchy》）。

把这件事落成一张可核对的表，GPU 存储层次的每一级都有它要背的责任：

这张表每一行的数字都是"量级"而非精确值，但它框住了问题的形状：层级越深，容量越大、延迟越陡、带宽越金贵。GPU 的设计目标从来不是"把最热的数据炒进 L1"，而是"让尽可能多的访问停在 L2 以内，把最贵的显存带宽花在真正必须搬的数据上"。

要真正理解这张表，得先想通一条反复出现的暗线：在 GPU 里，越往下走的每一级，都不是"下一个快缓存"，而是一道"去往更贵带宽的门槛"。寄存器和共享内存是线程自己掌管的"手边抽屉"，几乎零成本；L1/L2 是该 SM / 全芯片共享的"橱柜"，靠命中去省外访；再往下，每走一级都意味着多付一次"更慢 + 占带宽"的代价。所以 GPU 编程里最高级的一课不是"用好缓存"，而是"把访问层次想成钱：能在一级内解决的，绝不往下漏"。 把「数据该住哪」落成一张可操作的小地图：共享变量与临时结果住寄存器/共享内存；被很多线程反复读的常量与纹理住 L2 甚至显存；每帧都在变的小参数住 HOST_VISIBLE 常驻缓冲。放数据不是越近越好，而是「它被怎么读，就住哪里」，这一页就把代价阶梯翻译成了能写进代码的直觉。 出处：缓存层次基础（容量/延迟/带宽对照）。

为了量化"停在 L2 以内"到底省了多少，记一个带宽公式：

$$ B_{eff} = B_{peak} \times \left( h + (1 - h) \cdot \frac{B_{peak}}{B_{DRAM}} \cdot \frac{1}{\cdots} \right) $$

其中有效带宽受命中率与两级带宽共同约束。更实用的近似是：等效内存带宽 ≈ 缓存命中率把每次远路访问"折算"回近处的带宽。换个直白的说法：如果 80% 的内存访问都能被 L2 拦下，那么等效于把显存带宽放大了约 5 倍。这就是现代 GPU 疯狂堆 L2 的动机，它不是防御性优化，而是物理上的带宽倍增器。 命中率说白了就是「带宽放大镜」。把命中率与等效带宽放大倍数排成一张表：命中率 0.8 时放大 5 倍，0.9 放大 10 倍，0.95 放大 20 倍，0.99 直接到 100 倍。只差几个百分点，等效带宽却能再翻一个数量级。

好，把层次讲清了，下一节看那两条"快与慢"的曲线怎么量化。

二、片上缓存与片外显存：延迟与带宽的分野

下面我们进入这一层。数字最有说服力。给一个粗略但可核对的起跑点：现代 CPU 一级缓存（SRAM）的访问延迟约 1ns 量级、带宽可达几百 GB/s；片外 GDDR 显存的访问延迟约 100–200ns、带宽同样在几百 GB/s 到 TB/s。延迟相差两个数量级，带宽却打平甚至反超，这就是开篇那个「矛盾」的全部来源。 出处：存储墙与 LLM 加速器综述（arXiv）。

把 bandwidth、延迟两条线放一起看，就能看到那个著名的 Memory Wall（存储墙）：几十年里处理器算力按摩尔定律翻倍，而内存带宽爬升得慢得多、延迟几乎原地踏步。GPU 用并行度硬生生把它扛过去了，但代价是。我们没法指望单次访问变快，只能指望把访问甩成一片。 出处：Wulf & McKee《Hitting the Memory Wall》（SIGARCH 1995）。 出处：McKee《Reflections on the Memory Wall》（CF 2004）。

把「算力指数、带宽线性、延迟水平」三条线并排放，存储墙的成因就一目了然。值得留意的是带宽那条线并非完全躺平，HBM、多通道、堆叠这些年它也在缓慢上移，只是永远追不上算力翻倍的速度。所以「等内存变快」从来不是对策，对策只有「多线程把延迟盖住 + 缓存把弯路截住」。 出处：Vulkanised 2018 · Vulkan Memory Management（Steven Tovey）。

这句「把访问甩成一片」，落到硬件上就是两件事同时做：一是把带宽跑满（并行位宽、多通道），让同一时刻能装下最多正在进行的访问；二是有足够的并发 warp 把这些访问背后的等待叠起来，谁先回来谁先算。

为什么算力涨、带宽爬、延迟却几乎不动？因为三者受不同的物理约束：算力靠晶体管密度翻倍，带宽靠互联宽度与频率同步提升，而延迟受制于光速与电容充放电的物理下限，我们没法让一条几百纳秒的信号路径凭空变短。于是存储墙的形态是固定的：算力是指数，带宽是线性偏慢，延迟是几乎水平的线。这也是为什么所有「啊这代显存应该快了吧」的错觉都落空——他们在等延迟变短，可延迟天生就不肯挪。 出处：存储墙的历史与现状（综述）。 既然延迟压不下来，GPU 就把「压延迟」换成了「控期望」：只要平均延迟被并行度摊得很低，瞬时等待再高也不受影响。这带来一个反直觉的结论。对 GPU 而言，个别访问慢不可怕，可怕的是「同类的慢」扎堆撞上同一时刻的等待，那才是局部性断裂的信号。

习惯上我们用"每秒传输多少位"衡量带宽，但"访问一次要多久"是延迟。两者合起来决定一个访存的"吞吐"，想问读写得多快，用带宽；想问单个线程等多久，用延迟。对以延迟隐藏为生的 GPU，等待本身并不可怕，可怕的是等待时没有别的活可干。 出处：Roofline 模型：算术强度与有效带宽（Williams et al., CACM 2009）。 出处：CUDA C++ Programming Guide · 占用率与延迟隐藏。

于是问题变成：既然带宽是命脉，那带宽的天花板在哪？在 DRAM 的物理上，一颗颗粒的位宽再宽也有限，想提高带宽只能把通道数、颗粒数堆上去；可颗粒越多、连线越长，延迟就越高。容量能翻倍，带宽慢涨，延迟几乎不动，这便是"带宽墙"。 出处：CUDA C++ Best Practices Guide · 占用率。

为了消化这个尴尬，GPU 的经典解是铺开一片片上缓存当缓冲池，再配一套地址翻译让「换页、搬数据」都发生在你看不见的地方。三种内存访问方式，命中缓存、未命中、直读显存——代价差异极大，值得单独给一张对照图。 出处：百度百科 · 动态随机存取存储器（DRAM 单元与刷新）。

三条路从快到慢拉开，给人一个直观的梯度： - 命中缓存（Cache Hit）：数据就在片上，几个周期内拿回，带宽不占、延迟可忽略，这是所有优化的目标。 - 未命中缓存但页在（Cache Miss）：要回显存读一次，一个 warp 就得等上百纳秒；好在延迟隐藏体系能让别的 warp 先顶上。 - 直读显存 / 翻译未命中：既没缓存、还得先翻页，最贵，命中这边一秒，它那边要多等一轮 DRAM + 一轮页表遍历。

给三条路配一道真实的数字，方便你心里有个锚点：L1/L2 命中约几个周期、显存读约一两百纳秒、缺页+翻译回显存约多一个量级。

三条路的代价差异，最终会以「占用率」的形式反映到性能上：命中缓存的访问几乎不占等待，未命中回显存那次会占用住一个 warp 直到数据回来，直读显存还要叠一轮页表翻译。

理解了梯度，你就明白为什么"减少未命中"和"提高命中率"几乎是同一句优化口号的两面。它们都在把访问从第三条路往第一条路上挪。

三、GDDR 为什么延迟高

OK，言归正传。先看这颗颗粒本身。GDDR（Graphics Double Data Rate）本质上是从 PC 的 DDR 内存演化出来、为显卡专门调校的产物：位宽更极端的版型、更高的时钟，但存储单元仍是那个 DRAM 电容阵列。

DRAM 的延迟高，根子不在布线，而在组织方式。一颗颗粒内部被切成了若干 bank，每个 bank 是一个行×列的二维电容阵。要读一个数，得先「激活行」把整行搬进感测放大器，再"列选择"取出一列，最后等数据从内部总线上吐回来。这一整套物理动作，决定了延迟的天花板。 出处：Memory Banks and Rows（行缓冲与 bank 交错）。 出处：Micron · 图形显存产品总览。

把一次读的路径拆开看就明白了：地址 → 内存控制器解码 → 激活行 → 选列 → 数据沿内部总线返回。每一步都是几十纳秒量级的物理开销，累加起来就是上百纳秒。这就是为什么再快的 GDDR，延迟也压不到 CPU 缓存的量级。 出处：JEDEC JESD239F《GDDR7 SGRAM》标准。 出处：JEDEC JESD250D《GDDR6 SGRAM》标准。 bank 的并发用不好，反过来会吃带宽。当连续两个访存落在同一个 bank 的不同行上，控制器得先「预充电」清空上一行、再激活新行，这行切换的时间里数据线是闲的，带宽被白白漏掉。对策是多 bank 交错（interleave）：把物理地址的相邻段摊到不同 bank，让连续读时多 bank 并行，把行切换的开销抹去大半。 出处：Micron · 内存产品总览。

DRAM 的延迟可以写成一条和时序参数绑定的关系，我们用惯例记号量化它：

$$ t_{total} \approx t_{RCD} + t_{CL} + t_{BURST} $$

其中： - $t_{RCD}$（RAS-to-CAS Delay，行激活到列选择）。一行电容还没充满，命不了令的物理等待，是延迟的大头； - $t_{CL}$（CAS Latency，列访问延迟），选列到数据出现在引脚上的等待； - $t_{BURST}$，连续突发传输一段数据本身要花的周期，与要读的字节数成正比。

把数字套进去看量级：现代 GDDR 的 $t_{RCD}+t_{CL}$ 常在 20–40 个时钟周期，乘上 2–3GHz 的时钟就是几十纳秒，再加上寻址与走总线，单次读轻松上百纳秒。延迟骂的是物理，不是设计。 DRAM 还得为「会漏电」额外付账。电容里的电荷随时间泄漏，每隔一个刷新周期，内存控制器就得重写整片单元，这就是刷新（Refresh）。刷新占用的时间不能用于搬数据，对有效带宽和延迟都是一笔隐形税；颗粒越多、队列越满，这笔开销越大。这也是「单颗 GDDR 参数很漂亮、多颗粒整机却吃不下有效带宽」的隐藏原因之一。 出处：DDR 时序参数交互与刷新开销。 出处：Micron · DDR5 SDRAM。

为什么这么慢还不肯换别的存储？因为除了一颗电容、一个晶体管、一行电荷，DRAM 在"每比特成本"上没有对手。SRAM 快但占六个晶体管、贵到只能当缓存；DRAM 一个晶体管一电容，密度高到能廉价地装上几十 GB。 出处：Micron · DRAM 器件产品线。 把两种存储单元摆在一起，差距不是「贵一点」而是「贵一个数量级」：SRAM 一位要 6 个晶体管、速度极快；DRAM 一个晶体管加一个电容、密度高成本低。速度、密度、成本四项，两者几乎正负颠倒——GPU 就是在这条分界上决定哪一层用 SRAM 当缓存、哪一层用 DRAM 当海量。 出处：Micron · GDDR7（32 Gb/s，>1.5 TB/s 系统带宽）。

把「成本」也排成一根分层线，你就能理解存储层次的形状不是偶然：按每 bit 折算的原始成本，SRAM 比 DRAM 贵一到两个数量级、DRAM 又比 NAND/硬盘贵一个数量级。成本越往下越便宜、速度也越往下越慢，一进一出，系统只能把「最宠的少量数据」放最贵最快的层级。GPU 不上缓存不行、上了又贵，于是设计者永远在「抠硅片、只放最小够用的那一片」。GPU 和内存产业默契地接受了「慢而廉的海量」，再用并行与缓存去跟它相处。 出处：Micron · DDR4 SDRAM。

那极宽的带宽从哪来？答案在并行的位宽：一颗颗粒本身只有十几位数据线，GPU 吃过的是"多颗粒 × 多通道"拼出来的上千位总位宽——一读就是几十上百字节，吞吐自然上来。位宽换不来延迟，这正印证了第一章那笔取舍。 出处：JEDEC 新闻稿：GDDR7 标准发布。 把行冲突的代价量化来看：横轴是「连续访存落在同一 bank 同一行」的比例，纵轴是有效带宽相对峰值的占比。只要冲突率稍上来，有效带宽就肉眼可见地下掉。这正是「把不同资源摊到不同 bank 偏移」成为写高性能纹理常识的原因。多 bank 交错，就是把这条下坠的曲线重新掰平回去。 出处：Micron 技术博客 · DRAM。

GDDR 自己也有一部"物理上限下如何一点点挤"的演进史。把历代代际摆在一起，你会看到带宽怎么靠"频率 × 位宽"两条腿爬、而延迟始终被物理卡着：

这张表的读法很关键：带宽每隔一到两代就翻一番，延迟却几乎钉在原地——因为带宽来自"把频率和位宽堆上去"这种工程手段，而延迟受光速与电容充放电的物理下限约束，工程再堆也压不动。这正是本期开篇那句"带宽极高、延迟也极高"的字面来源：能拿设计冲上去的是带宽，拿物理垫底的是延迟。 把代际表的「带宽爬、延迟停」转成一条时间轴，视觉冲击更强：带宽一辈接一辈长高，延迟却几乎钉在地上。这条「一升一平」的剪刀差，就是你未来看到任何「新一代显存更快」广告时，该在心里亮起的那盏灯——它声明的是带宽，不是延迟。 出处：Micron · GDDR6X。

讲完颗粒，必须接上 ep01 留下的那句话：命令包里的地址，GPU 动手前要翻译成真实物理地址。命令处理器拿到的是虚拟地址，可显存里的页是物理页——这中间隔着一层翻译，就是下一章的主角。 出处：IIT Kanpur《DRAM Timing Constraints》讲义。

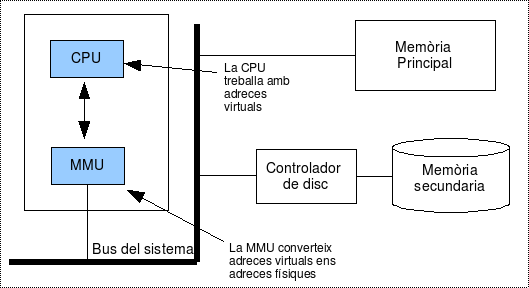

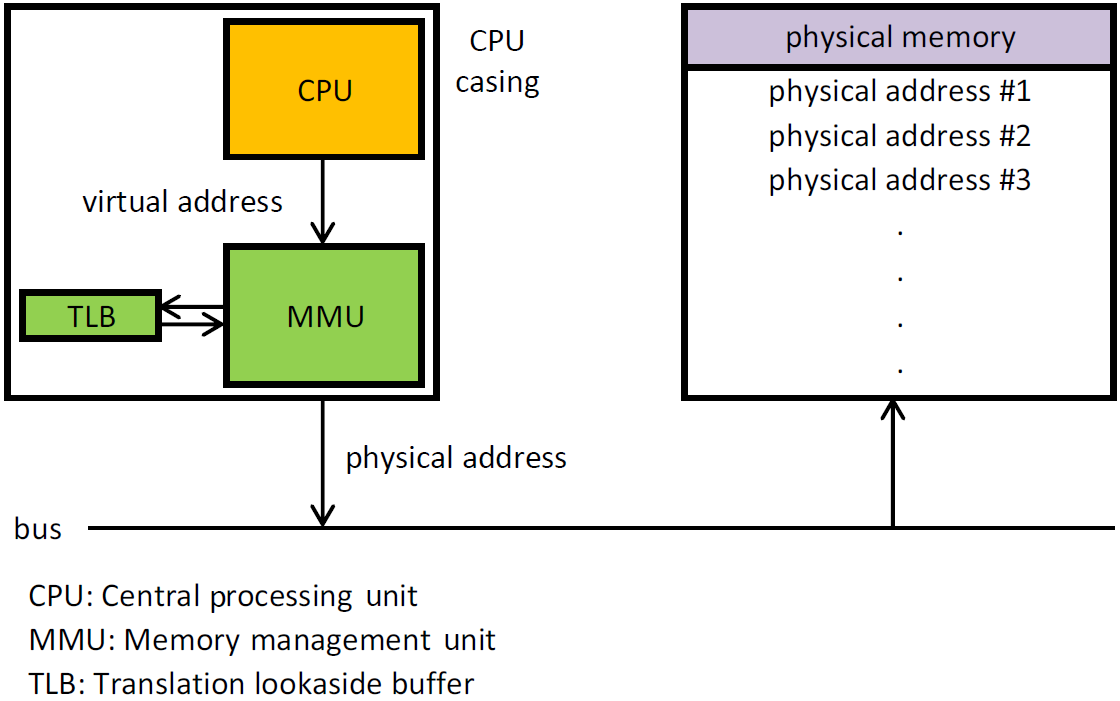

MMU（Memory Management Unit，内存管理单元） 是替一颗芯片（无论 CPU 还是 GPU）做地址翻译的硬件单元。CPU 侧它早就司空见惯；GPU 侧它同样必不可少，只是规模更极端。一次地址翻译的完整路径——从请求发出，到查页表、命中 TLB、返回物理地址——是理解后面所有内容的地基。

本章相关链接与数据出处： - 主参考：A trip through the Graphics Pipeline 2011 — Part 2（显存与命令处理器）：https://fgiesen.wordpress.com/2011/07/09/a-trip-through-the-graphics-pipeline-2011-part-2/ - GDDR SDRAM 概述：https://en.wikipedia.org/wiki/GDDR_SDRAM - Memory wall（存储墙）：https://en.wikipedia.org/wiki/Memory_wall - GPU 存储层次金字塔（Wikimedia Commons）：https://commons.wikimedia.org/wiki/File:Computer_Memory_Hierarchy.svg - 《移动端图形与功耗》ep03 的带宽账（本篇只引结论）：{移动端系列链接}

四、GPU 也有自己的 MMU

下面我们开始这一节。可能有人觉得：GPU 直接拿物理地址不就行了，干嘛多此一举搞地址翻译？答案很有分量：物理地址空间做不到两件事——按块隔离与按需映射。让每个应用、每段资源都舒舒服服地拥有一块"自己的连续地址"，同时把物理内存自由地拼来拼去，非虚拟化不可。 出处：AMD-Vi IOMMU：PTE/PDE 位域与 IOTLB。 出处：内核文档 · x86 IOMMU 支持（DMAR/IVRS）。

这三件事，是 MMU 之所以存在的硬理由： - 隔离：应用 A 的地址，绝不允许坏了应用 B 的地址。页表把每一块的"能看不能看"写进页表项，天然堵死越界——比靠应用自觉靠谱太多。 - 按需映射：不必一口气把整块资源都搬进显存，可以先占虚拟地址、真正用到时再映射物理页。对动不动几十 GB 的工作集，这是省内存的关键。 - 连续幻觉：物理内存碎片化了也没关系，虚拟地址照样给你一段连续空间。 「连续幻觉」还顺带解释了内存池的兴起：因为虚拟地址连续、物理可以散，驱动才能维护一个「逻辑上像一大块」的分配池，把碎片和页表扫描这层脏活全藏在背后。你 API 里看到的"一整块显存"，底层往往是一盘散沙的物理页拼出来的。 出处：Intel VT for Directed I/O 规范 Rev 5.0（ATS / Device-TLB / PASID）。 分配器不必去大海捞针凑一块大连续区。

隔离到底「隔」出什么？最直观的是，两个应用哪怕申请到地址相邻的两块虚拟区，背后的物理页也可能隔得极远、谁也碰不到谁。

要注意，这套机制的代价是：每次访存都要多一次翻译。GPU 用 TLB 把"多一次"压到可见成本之下，后面 2.3 我们再展开。这里先记住结论：MMU 是拿「一次的翻译成本」换「整个系统的隔离与柔韧性」，这笔账在 GPU 这种动辄千线程的设备上尤其划算。 出处：OSDev · Memory Management Unit。 隔离换来的安全性，在 GPU 上还是多进程隔离的前提：多个应用共享同一张卡，谁也不能读别人的显存。页表把每一块的可读可写写死，驱动按需给每个上下文分配独立页表。没有地址翻译，多租户 GPU 根本没有安全边界可言。 出处：OSDev · IOMMU。 出处：内核文档 · mmu_notifier 与二级 TLB 失效。

从体系结构看，现代 GPU 大致有两条路：分离地址空间（显存独立、CPU 世界与 GPU 世界分家）和统一内存（Unified Memory / UMA）（CPU 与 GPU 共享同一片物理内存与同一套地址）。Apple M 系列、集成显卡走统一路线，独显在更宏大尺度上做虚拟地址共享——两者都离不开 MMU。 出处：GPU MMU 设计：为数百条 GPU lane 提供 x86-64 地址翻译（HPCA'14 海报）。

两条路不是"谁强谁弱"，而是方向相反的取舍。把它们放到一张表上对照，各自的代价与账单就清楚了：

这张表想点破的，是"统一"和"分离"永远是一场带宽 vs 共享便利的交易：独显拿"显存带宽自由"换"得显式搬运、两套地址"；UMA 拿"共享便利与省搬运"换"带宽被系统互联卡住"。没有免费的统一，只有你把哪笔账放在更优先的位置。 出处：D3D12 内存模型：committed / reserved / placed。

统一路线还有一个进阶形态：共享虚拟内存（SVM，Shared Virtual Memory）/ zero-copy。CPU 和 GPU 各持一个虚拟地址，指向同一段物理内存，于是一方改完另一方直接读到——少一次整块拷贝。这套能力是零拷贝技术在地图、帧缓冲、计算缓冲上跑得动的前提。共享的代价很诚实：一致性没兑现，就得让谁等谁。CPU 写完缓冲，GPU 若读了旧的数据，画面就错了。于是要么靠 API 显式同步（如 vkCmdPipelineBarrier 里刷一遍缓存、约定谁在什么时候看过），要么靠硬件一致性协议在后台悄悄对齐——后者省代码，但要扣一点性能。SVM 的核心，是拿"不拷贝"换"更操心谁先谁后"。 SVM 的「谁先谁后」有多要命，值得单独画个时序：CPU 写完一块共享缓冲，GPU 若在同步栅栏前就读，可能读到半新半旧的数据。SVM 的收益是省一次拷贝，代价是从此你得为「先后」买单。

别忘了，独显还有一根"通向 CPU 世界"的独木桥。PCIe 总线。当我们说"把数据上传给 GPU"，走的往往不是 GPU 显存侧那条宽得多的主路，而是这根带宽有限、延迟也不低的 PCIe。于是现代独显的地址空间其实分两段：设备本地地址（GPU 手动、显存侧）和主机可见的 PCIe 段（CPU 侧，得借 PCIe 互通）。真正会"统一"的驱动，会在 API 层把这些地址拼成一张逻辑表，让应用以为"就一块显存"，而实际上数据可能一半躺在显存、一半还挂在主机。 「上传到 GPU」的路径常被误解成主路，实则它是根独木桥。于是「上传一次大纹理」往往比「GPU 内部读十次同纹理」更贵——这解释了数据为何要上传一次、留在显存反复用。

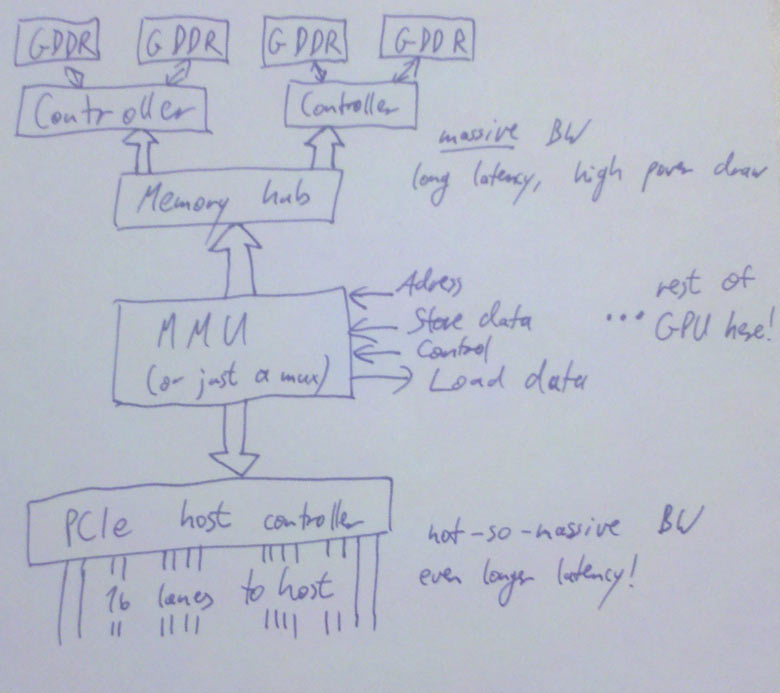

把这张"地址空间地图"画全，你就能对上号每次读写到底砸在哪颗物理单元上：GPU 读显存侧走设备总线、快而宽；GPU 回访主机段走 PCIe、慢而挤；CPU 写显存往往走 PCIe 再被装进 device_local。三者代价量级差得极大，却经常在同一帧里出现。这就是为什么"把经常被 GPU 读的东西放在显存、把经常被 CPU 写的东西留在主机段各管各的"几乎总比"强行全塞显存"更快。 把独显这张「两段地址空间」的账算成一张量级表，你会对「每帧布局资源」更有体感：device-local 段带宽 TB/s 级、延迟上百纳秒；host（PCIe）段带宽只有几到几十 GB/s、延迟拉到微秒级。同一帧里，源码只写一句「上传纹理」，底下可能同时踩了两条价格差百倍的公路。

MMU 挂在哪个总线、跟缓存子系统怎么接，决定了翻译的性能代价。GPU 的 MMU 通常贴近 L2 与显存控制器之间的枢纽位置：着色器发出的访存请求先落到 L2，未命中再带着虚拟地址去找 MMU 翻译，翻完才真正去摸显存。

刚才说本质是"拿翻译成本换柔韧性"，这里把它落到一个可核对的判断。MMU 放得越靠枢纽，翻译离数据越近、命中率越高；放得越靠边，路径越松但翻译可能绕远。设计者用"枢纽位置 + 大缓存 + 大页"三件套，把翻译的可见成本压到尘埃里。 MMU 的接入位置还决定了「翻译能不能也命中缓存」：当 MMU 紧贴 L2，页表 walk 本身能享受 L2 缓存，命中热路径的成本就低；若 MMU 挂在很远处，walk 次次去显存，翻译开销瞬间放大。这也是为何现代 GPU 把 MMU 摆在存储器枢纽、而不是总线边缘。

五、页表与地址翻译

好了，接着往下看。地址翻译的核心是分页（Paging）。物理内存被切成固定大小的页（通常 4KB 起），虚拟地址被切成同样长度的页号 + 页内偏移。要翻译，就查一张把「虚拟页 → 物理页」对应起来的表——页表（Page Table）。 出处：内核文档（中文）· 页表。

单张平铺的页表在地址空间一大时根本藏不住——4GB 地址空间直接平铺就要上百万项。怎么办？多级页表。把虚拟地址的高位拆成几段，每一段是"下一级页表的索引"，逐级下钻最后一级才指向物理页。GPU 的地址空间往往比 CPU 更大，动辄几十 GB 显存 + 设备地址，三到四级页表是常态。 出处：内核文档 · Page Tables（PGD/P4D/PUD/PMD/PTE）。 为什么不是「多级就多级，越多越好」？因为每加一级，walk 就多一次访存。层数其实是一道权衡题：地址空间越大、页越小，要兜住它的级就越多；可级数越深、非命中 walk 越贵。把「地址空间位宽 × 页大小」与「需要几级页表」放一起看，我们会发现 4KB 页 + 48 位地址基本锁死在四级。再多一分是浪费，再少一分装不下。 出处：内核文档 · x86-64 虚拟地址布局。

多级带来的最大好处，是稀疏友好：不必为没被用到的区域白白建一张满表。比如一个进程只真的用了地址空间的头尾两小段，多级页表只在有映射的路径上开花结果，中间的未用段级级留白即可——省下的既是指向空页表的表项，更是"每次都要翻那一级"的时间。 出处：man7 · madvise(2)（MADV_HUGEPAGE / MADV_COLLAPSE）。 稀疏到什么程度才值得多级页表？省下的不只是内存，还有那一级的翻译跳数——留白的层级在 walk 时一级就判「无映射」，根本不用往下钻。

多级页表不只是"省空间的技巧"，它把一次查找硬生生变成了一条"逐级取址"的流水，值得手动走一遍，因为这是理解 TLB 为什么存在的地基。以 4KB 页、48 位虚拟地址、四级页表为例，一次拒不命中的翻译大致是这样的四步： 出处：OSDev · Page Frame Allocation（buddy/bitmap）。

• 第 0 级：取虚拟地址的高 9 位，读第 0 级页表（通常只有一张根表，常驻换算），找到下一级页表的基址；
• 第 1–2 级：再各取 9 位，逐级下钻，每级都是一次访存，把"下一级的起点"往前推一层；
• 第 3 级：取最后 9 位落到叶子，叶子 PTE 里的物理页号 + 页内偏移（低 12 位）拼成最终物理地址；
• 合计：一条未命中的翻译 = 4 次额外访存（加上 PTE 本身还可能跨 cache）——这就是为什么 GPU/CPU 都要用 TLB 把它缓存下来，否则平均到每笔访存上都是 4 次的乘法代价。 把这「4 次访存」换算成另一种不耐烦：一次翻译若真要走 4 级×4 次，等于把一次正常的显存读放大成五次开销；而 GPU 上千线程同时翻译时，这个放大是并发的、瞬时的。于是 TLB 不只是一层缓存，而是把「翻译这笔乘法」降级成「加法」的关键开关。 出处：man7 · mmap(2)（MAP_HUGETLB / MAP_HUGE_2MB）。

把"4 次"这个数字记牢，你就明白 2.3 里"TLB 命中率决定一切"是什么意思：命中 = 1 拍，未命中 = 4 次访存叠加，两者可以差两个数量级。而 GPU 上千个线程同时 miss，等于把 4 次访存的洪峰同时压给页表与内存——这才是地址翻译在 GPU 上真正的瓶颈场景。 把这条「逐级取址」的流水换成时间轴看，你会更直白地感到 TLB 的珍贵：一次 4 级 walk，每一级都是一次访存，几乎线性拉长到「4 个 DRAM 往返」。若命中 TLB，这一整串立刻缩成一跳。TLB 的名义不是「快一点」，而是把这条 4 级流水整个拿掉。

页表里的每一项，即 PTE（Page Table Entry，页表项），除了物理页号，还装着一堆控制位：可读 / 可写 / 可执行、大小、缓存策略……翻译时把这些位一并取回，GPU 才能判定这次访问合不合法。 出处：OSDev · X86 Paging（PTE/PDE 位域）。 PTE 不只是「一个物理页号」，它是一串位拼成的：高位是物理页号，低位是一组标志位——有效位、读/写/执行权限、缓存策略、dirty、可迁移等。

解读 PTE 时最容易被忽略的，是那一串权限与缓存标志：它们让翻译从"找地址"升级成"顺带做了访问控制"。一个越界的读能被当场拦下，不是因为有人盯着，而是因为 PTE 里的"可读位=0"在翻译那一拍就把它筛掉了。权限检查被巧妙地埋进了地址翻译里，成本近乎为零。 权限检查被埋进翻译里，最生动的演示是一次「越界读」到底在哪一步被抓：在 walk 到叶子 PTE 的那一刻，硬件读到 valid 位 / 可读位为 0，直接就地抛一个权限错误，根本不用真的去碰物理内存。

这一套翻译的妙处在于——它顺手解决了显存碎片化。虚拟地址可以连续，物理地址不必连续，于是"8GB 地址空间"不必非要凑出一块 8GB 的连续物理区，散落的页拼起来就行。这对显存分配的意义，怎么强调都不为过。 出处：内核文档 · Architecture Page Table Helpers（young/dirty 位）。 下面我们进入下一层。把「虚拟连续 = 物理不连续」再推一步：它还让「按需增长」成为可能——程序先用 8GB 虚拟地址、真正用到哪段才映射哪段，不必预先把 8GB 物理页全部搬进来。这就是 GPU 大工作集内存不那么吃紧的原因：它从来没真把整块塞满，只是假装有这么大。 出处：Intel 64 与 IA-32 架构软件开发手册（卷 3 分页）。

页表不是免费的。它自己也要占显存。算一笔可核对的账：一个 8GB 的地址空间，若按 4KB 页 + 4 级页表，最底层就有约 200 万个页表项，每项 8 字节就是十几 MB——对显存是毛毛雨，可对"每次都要查"的翻译路径来说，是沉重的每一步。 出处：OSDev · Page Tables（各级尺寸与映射）。 页表住在哪，直接决定翻译快不快：GPU 的页表往往驻留在显存/系统内存里，下一次 walk 就得去显存捞一次。于是「页表入口热不热」甚至能反过来影响你该不该给这块区域开大页。让页表自己命中缓存，比让业务数据命中缓存更优先，因为一次 walk 要命中的是整条链。 出处：内核文档 · Transparent Hugepage Support。

把页表占用算成公式，好让你面对任何容量都能自己估：

$$ N_{entries} = \frac{PageSize \times 2^{nPages \cdot \log_2(X)}}{4KB} \qquad;\qquad Mem_{pt} = N_{entries} \times 8\text{B} $$

更直白的一条线是：页越小，条目越多，页表越大；地址空间越大，条目越多。整页映射（大页）能成数量级地砍掉条目，这正是现代 GPU 支持 2MB/1GB 大页映射的原因之一——页表瘦身，翻译压力也一起减小。 出处：内核文档 · Page Table Check。 把大页与普通页摊开对比，「省条目」有多省就一目了然：同样的 1GB 空间，4KB 页要 256K 条 PTE、2MB 页只要 512 条。同一个 TLB 表项，管小页只能管 4KB，管大页能管 2MB——页表瘦了 512 倍，TLB 能覆盖的地址范围却大了 512 倍。这也是 GPU 地址翻译特别迷信大页的原因：它天生偏爱「让一个大页管住一大段连续显存」。 出处：内核文档 · HugeTLB Pages（2M/1G 池与 demote）。

一个实操的启发：当显存告急时，第一反应不该是"换颗更大的显存"，而该查查是不是页表、两套缓冲、预留的头尾把容量吃掉了——地址机制的隐性开销，往往比你以为的大得多。 出处：内核文档 · 5-level paging。

六、TLB 与地址翻译缓存

下面我们进入下一层。逐级查多级页表，一次翻译要好几趟内存访问，这在 GPU 上不可接受——于是有了缓存：TLB（Translation Lookaside Buffer，地址转换旁路缓存）。把最近翻译过的「虚拟页 → 物理页」结果存起来，命中就免去整趟页表遍历。GPU 上的 TLB 天然和 CPU 类似，可分 L1 / L2 两级。 出处：内核文档 · The TLB（i-TLB/d-TLB、多级、刷新）。

TLB 的命中决定翻译成本，而翻译成本叠加在每次访存上。记个直观式子：一次访存的平均翻译开销

$$ \overline{t_{xlate}} = h \cdot t_{L1} + (1-h) \cdot \left[ t_{L2} + (1 - h_{L2}) \cdot t_{walk} \right] $$

其中 $h$ 是 L1 TLB 命中率，$t_{walk}$ 是逐级走页表的代价。只要 $h$ 高，命中率 95% 以上，翻译平均开销就压到一两个周期——这是"多一次翻译"能贵价的根本原因。GPU 因为访存态势强并行，$h$ 往往要靠「大页 + 多级 TLB」共同抬起来。 出处：Pichai et al.《Architectural Support for Address Translation on GPUs》（ASPLOS'14）。 把这句话转成一条可核对的对应关系，你能亲眼看到「95% 的上方是最甜蜜的位置」：命中率从 80% 拉到 99%，平均翻译开销能掉一个数量级不止。所以两个 GPU 之间比 TLB，比的不是「有多少兆表项」，而是能否让热路径的命中率骑在曲线的右上段。

但 GPU 对 TLB 的伤害是"规模性"的：一个 warp 几十个线程、一个 GPU 上千个线程同时在做翻译，处女访存几乎全 miss，于是成千上万个 page table walker 一拥而上。TLB 的压力不是来自误用，而是来自并行的天性。 出处：GPU 系统调用与 UVM 背景（ISCA'18 讲稿）。

多级 TLB 的分工是：L1 TLB 小而快，管最热的少数页；L2 TLB 大而慢，兜住剩下的翻译并和页表对接。命中率上去了，翻译不再成为瓶颈——这是现代 GPU 能把 TB 级带宽喂给上千线程的前提。 出处：内核文档 · Cache and TLB Flushing Under Linux。 TLB 不只有容量之分，还有分工之分：不少 GPU 把指令访问与数据访问拆成两套 L1 TLB（i-TLB / d-TLB），让取指与读写互不挤占同一个热点的条目。这也解释了一个常被忽略的现象。同一段代码，取指走 i-TLB、读写走 d-TLB，二者命中率要分开看，混着读往往掩盖掉某一侧的瓶颈。

给几个真实 GPU 的 TLB 配置做量级参考（具体数值随架构与步进浮动，但数量级是稳定的）——我们会发现一个共性：L1 TLB 特意做成小表，靠写死的小容量去赌"最热那几十个页"，把省出来的硅片让给数量庞大的 TLB 单元本身： 出处：DUCATI：扩展 GPU 加速系统的 TLB 覆盖（TACO 2019）。

这张表要传达的，不是让你背型号，而是让你看到数量级的取舍：大部分 GPU 宁可把 L1 TLB 做小、把大页映射做宽，也不愿让 TLB 表本身吃掉太多硅片和功耗。因为对 GPU 而言，"要翻译的页绝大多数是连续的、可归纳成大页的"。大页命中一次，能顶得上小页命中 256 次（2MB/4KB）。 还差一层「大页到底省几拍」的细腻账：对小页，TLB 一条只盖 4KB；对 2MB 大页，同一条盖 512 个页。把「连续访问一段显存」翻译成 TLB 条目数，大页是近乎唯一能把「连续」喂饱 TLB 的姿势。

把"大页为啥省事"算成账，你就懂了为什么所有 GPU/OS 都在推广大页：

$$ \frac{Free_{small \to big}}{N_{entries}} = \frac{2\text{MB}}{4\text{KB}} = 512\times \Big| \; 每次大页命中 = 512 次小页命中 $$

一句话：TLB 的配方（小 L1 + 大 L2 + 大页）不是拍脑袋，是译对着 GPU「访存地址高度连续」这一特性设计出来的。 你写 cudaMallocPitch 拿到对齐缓冲、Vulkan 里用 bigPage 堆，都是在帮 TLB 命中这一前提成立。

分布式内存还有一个绕不开的痛：即使同一套虚拟地址，不同访存单元各自的 TLB 都要同步。一方改了页表，另一方的 TLB 里还躺着旧映射，就可能读到错误物理页。这套"通知各方作废 TLB 缓存"的机制，就是 TLB shootdown。 出处：SITE：用自失效 TLB 条目规避 shootdown（PACT'17）。

shootdown 的动作通常是：先把新映射写进页表 → 给所有持有旧缓存 TLB 的单元发作废指令 → 等它们确认 → 新映射才正式生效。那为什么不干脆"统一清空所有 TLB？"——因为 TLB 里多数条目还是有效的，真清空了，下一步访存全得重新一行行翻页表，白亏一堆翻译周期。精确作废只废掉受影响那几条，比无脑全清聪明得多——这就是留给你的问题 3 的答案思路。

shootdown 的代价有个特点：它贵在"跨所有单元的同步握手"，而非单条作废本身。核越多、单元越多，等齐所有人确认就越久。这也就是为什么 GPU 上了几千线程、多 Die 之后，设计会尽量静态分配地址、减少运行时改映射——少触发一次 shootdown，比优化一次 shootdown 更快。 不过 shootdown 还有一条「省事」的替代路线：不少架构给每套页表绑定一个标识（ASID/NUMA 域/进程号），TLB 条目里记着它属于谁，切换上下文时按标识过滤、不该看的旧条目直接当没看见。

shootdown 落到 API 上是具体可见的吗？严格说，主机侧看不到手动的"作废指令"——它由驱动在后台串起映射变更时自动触发。但你能感受到它的存在。用 CUDA 的话，最常见的信号是：新分配一块 GPU 内存、再同步一次，某次 kernel 的第一发访存会莫名变慢。那不是你代码写坏了，是这一发恰好踩着"页表变更 + TLB 作废 + 重装载"的握手，把翻译成本原样暴露了出来。Vulkan 这边同理，vkMapMemory 首次写入一块新分配的内存，头几笔访问往往不是慢在"显存"，而是慢在"建立映射 + 条目冷装载"这串一次性开销上。

于是驱动和库都在用同一个土办法躲它：分配器（VMA / CUDA 分配池）预先建立映射、之后长期复用同一段地址，让热路径上几乎不再发生"改映射 → shootdown → 重新翻译"这种三连。这也就是为什么你会看到 cudaMallocManaged、VMA 文档都反复叮嘱"分配一次、长期持有"，而不是每帧现开一块。频繁分配等价于变相逼驱动反复做 TLB 的搬运工作。理解到这一层，你再读分配 API 的文档，就能读懂它每一条"别在热路径上分配"的告诫，背后绑着一整串外加的翻译开销。

七、Vulkan 里的内存类型与堆

OK，回到正题。从寄存器视角回到 API，A同学会问：这些底层机制，对上层的显存 API 意味着什么？Vulkan 把这个话题量化成了两级概念：VkMemoryHeap（内存堆） 是"到底由哪块物理内存出资"，VkMemoryType（内存类型） 是"这块内存给不给你看、看不看得见、动不动得起"。 出处：Khronos 官方教程 · Advanced Memory Management。 出处：Vulkan 参考页 · VkMemoryHeap。

常见的三档类型，正好对应本期的三个层次： - DEVICE_LOCAL：在显存/板载内存上，GPU 访问最快、CPU 基本摸不到——对应"最贵的带宽、最远的 CPU"。 - HOST_VISIBLE：CPU 能写进来（往往映射到一段可访问的地址）——买的是"CPU 可控"。 - HOST_COHERENT：CPU 写完不用显式刷缓存，GPU 就能看到——买的是"一致性"。

性能上把这几类排个咱们能记住的顺序：DEVICE_LOCAL 读最快、但 CPU 摸不到；HOST_VISIBLE 给 CPU 开了一道门，代价是经常走系统内存或映射路径；HOST_COHERENT 再多买一道"自动同步"。凡是要每帧喂给 GPU 的小数据（Ubo、常驻 descriptor），最好落在既能被 GPU 高效读、CPU 又能写的位置；凡是大且读多写少的纹理，就该躺在 DEVICE_LOCAL。 出处：DirectX-Specs · Resource Heaps（tile pool 与保留资源）。 出处：DirectX-Specs · Sampler Feedback（稀疏流式与按需映射）。

落到代码上，Vulkan 里选内存的过程可以用一段伪代码说清（真正的 API 调用序列，写在注释里好对照）：

//-----------------------------------【选择内存类型】---------------------------------------
// 描述：把"我要什么能力"翻译成一块具体的 VkMemoryType
//------------------------------------------------------------------------------------------
//【1】vkGetPhysicalDeviceMemoryProperties —— 拿到一堆 heap 与 type
//【2】按 bitmask 过滤出我想要的属性：DEVICE_LOCAL? HOST_VISIBLE? HOST_COHERENT?
//【3】从命中的 type 逐一带大小地试 vkAllocateMemory；命中率决定成本
VkMemoryPropertyFlags want = VK_MEMORY_PROPERTY_DEVICE_LOCAL_BIT
                         | VK_MEMORY_PROPERTY_HOST_COHERENT_BIT;
uint32_t typeIdx = find_matching_type(prop.memoryTypes, want);
VkDeviceMemory mem; vkAllocateMemory(dev, {size, typeIdx}, nullptr, &mem);

这段伪代码最值得注意的一行是 want：它同时要 DEVICE_LOCAL 与 HOST_COHERENT。这类"既要又不"的类型未必存在，find_matching_type 就会退而求其次——这正是"为什么我对的匀速型有时找不到、只能退一级"的答案。 出处：Vulkan 规范 · Sparse Resources（binding / residency / mip tail）。 want 那个 bitmask 背后，是驱动在一张「heap × type」的网格里挑一块能力全部满足的池。画成筛选表，每一列是一种属性、每一行是一种类型；挑内存就是逐列勾掉不满足、看哪一行剩下全对勾。你声明的「既要又要」越多，命中整行的概率越低，退而求其次的空间越小。 出处：Vulkan 规范 · Features（sparseBinding / sparseResidencyAliased）。

分配器还有一道数学题：碎片化。线性分配简单但会让大块内存越切越碎，分块（sub-allocation）能复用但引入管理成本。Vulkan 的分配器（如 VMA）会选择两者兼用的组合策略。 线性分配与分块分配各自的碎片长得不一样：线性分配是「割裂式」——用得多、释放不齐，可用区被切成一段段小洞；分块分配是「复用式」——把大块预切好、按需发放，小洞在内部消化，但多一层管理。三种形态摆一起，你才看得见 VMA 为何在两者之间取折中。 出处：Vulkan 规范 · Limits（maxMemoryAllocationCount）。 出处：GPUOpen Learn · Vulkan Device Memory（堆/类型/子分配）。

两类碎片的对策恰好对应两种分配策略：对付外部碎片要靠「复用与分块」，把零散小洞重新攒成可用大块；对付内部碎片要靠「按尺寸分级」，让每类请求都落在粒度相称的池子里。把碎片形态和分配策略对上号，再看下面这张对比表就不会只记住结论。 出处：Vulkan Guide · Memory Allocation（device-local / host-visible / UMA）。

一次资源的完整生命周期——分配 → 映射 → 刷写 → 回读——每一步的代价量级差异极大。理解这些数字，才能理解为什么"每帧 realloc 缓冲"是性能灾难，而"预先分池"是常识。 出处：Vulkan 参考页 · vkAllocateMemory（含可换出 device-local 语义）。 出处：VMA 源码仓库（子分配与池化实现）。

给这四步排个体感：分配是驱动层的记账，快，但会动分配器状态与碎片；映射把一块显存地址交给 CPU，快，但引入了"X 和内存到底是同一块还是两份"的语义；刷写（若不在同一块）要搬数据，慢——搬的字节越多越贵；回读从显存把结果搬回 CPU，往往最贵，因为它绕开了 GPU 的快速路径。凡是你在热路径上频繁做的分配/映射/回读，都值得被拉出来审一遍：能不能池化、能不能留在 DEVICE_LOCAL。 出处：GPUOpen · Vulkan Memory Allocator（VMA）。 把一次资源从出生到退休画成时间轴，你会看到最贵的一环几乎总在「上传/回读」这两笔跨设备搬运，而不是分配本身。这解释了一句 VMA 文档的劝告：宁可反复复用一块已分配好的缓冲，也别每帧新建一块再丢掉——新建本身很便宜，可伴随它的映射、搬运、回收，才是热路径上真正的杀手。 出处：Vulkan 规范 · Memory Aliasing。

一句话收束本节：Vulkan 让你显式选择内存类型，就是在让你替 GPU 决定"这块数据该住近屋还是远屋"。选对了，省掉的是看不见的搬运；选错了，赔掉的是每帧都在扣的带宽。 出处：Vulkan 规范 · Memory Allocation（设备内存属性/类型/堆）。 出处：Vulkan 参考页 · VkPhysicalDeviceMemoryProperties。

本章相关链接与数据出处： - Vulkan 规范《Memory Allocation》：https://docs.vulkan.org/spec/latest/chapters/memory.html - Vulkan 内存管理最佳实践（Khronos）：https://github.com/KhronosGroup/VulkanMemoryAllocator - D. Wong《Architectural Support for Address Translation on GPUs》（GPU 页表/TLB 研究）：http://danielwong.org/classes/_media/ee260_w17/addresstranslation.pdf - 分页（Paging）概述：https://en.wikipedia.org/wiki/Paging - 内存管理单元（MMU）概述：https://en.wikipedia.org/wiki/Memory_management_unit

八、页错误：能等与不能等

好了，我们正式开始。地址翻译出错了会怎样？在 CPU 上，那叫缺页，交给操作系统去换页，进程等得起。在 GPU 上，问题立刻尖锐：数千个线程还排着队等你翻译，你能让它们停下等换页吗？于是典型 GPU 设计了两种页错误。可排程（recoverable）与不可排程。 出处：CUDA 编程指南 · Unified Memory（页错误、页大小与 TLB 语义）。

这里先立一个口径：「可排程」不等于「常见」，更不等于「每次缺页都这样处理」。绝大部分走的是"别让它发生"的路线——驱动按需映射、把需要的页提前搬进来，尽量让 GPU 在纯命中状态下跑完。页错误是可观测的兜底，不是日常路径。能天天出错还好端端跑的，是"可排程"那一类；一旦跌进"不可排程"，往往意味着驱动要重置上下文甚至整个设备。 出处：NVIDIA 博客 · Maximizing Unified Memory Performance。 正因为兜底不常走，可排程与不可排程的取舍才成立：如果缺页天天发生，任何优化都救不回来；正因为它是「罕见但可能」的尾部事件，硬件才舍得为「别让它频繁发生」投入按需映射，为「万一发生」留一条恢复窄路。罕见性是这套设计的先决条件。 出处：NVIDIA 博客 · Unified Memory for CUDA Beginners（Pascal 硬件缺页）。

这两种页错误的取舍，本质上是一场延迟的博弈： - 可排程（recoverable）：缺页后，把受影响的工作暂停、排队、补齐映射、再恢复。对用户来说可能就一次卡顿，但至少没崩。它押注的是"缺页是少数、补一次能赢回后面几百上千次命中"。 - 不可排程/fatal：缺页直接导致上下文错误或设备复位。牺牲那次工作，换整体稳定与驱动设计简单。它押注的是"一旦不可收拾，早止损别连坐"。

为什么要顶上这么贵的取舍？因为它赌的就是别让它频繁发生。当一种错误既罕见又必然要处理时，设计会优先"发生的路径极省事、异常路径有兜底"——这正是 GPU 页错误处理的一贯哲学。 出处：ROCm 概念文档 · GPU memory（统一内存行为对照）。 把两种错误摆上同一张对赌表，赌注完全不同：可排程赌「缺页少、补一次能赢回几百次命中」，付出的是复杂的恢复硬件；不可排程赌「代价可控、早止损不连坐」，付出的是偶尔一次设备重启。

为什么 GPU 要极力避免页错误？因为代价是级联的：一个 warp 缺页，得把它从执行中摘下来挂起；挂起的线程还在占寄存器与调度席位；再多几个，占用率崩了，延迟隐藏体系瞬间失守。一个页错误，往往是整片性能雪崩的引信。 出处：NVIDIA 博客 · Beyond GPU Memory Limits with Unified Memory on Pascal。 挂起一条 warp 为什么这么疼？因为它占着的不只是「它自己」：还占着寄存器席、调度槽、共享内存的一角。等其中任何一份被一个离家出走的 warp 钉死，能并行推进的 warp 就永久少一个。缺页让 GPU 丢掉的不是一个 warp 的执行，而是一整套本可服务其他 warp 的资源。

把"级联"这件事讲透：GPU 靠高占用率来藏延迟——一堆 warp 轮流上，谁等访存谁就让位。可一旦某个 warp 因为缺页长期挂起，它就卡住了一整套调度席位，原本可以并行的其它 warp 进不来；占用率下降 → 藏延迟的能力下降 → 更多人开始等 → 占用率更低。这是个正反馈的恶性循环，一次缺页能引发整片卡顿，远超"这一次翻译"本身。 把「级联雪崩」画成一个环，你会看到它有自己的加速度：缺页把 warp 挂起 -> 占用的调度席位变多 -> 新 warp 进不来、占用率下降 -> 藏延迟能力变弱 -> 更多人等 -> 占用率更低。这个环一旦转起来，不是慢一点，而是滚雪球。这也是驱动宁可预先按需映射、也不愿在热帧里撞上一次缺页的原因。 出处：NVIDIA 驱动内核模块（nvidia-uvm 缺页处理落地）。

可排程路径的总思路是：检测到缺页 → 把受影响的执行暂停、排进一个队列 → 由软件或硬件拿到物理页 → 恢复执行。这要求 GPU 有能力"摘下一步正在执行的工作"，而不是整个 GPU 自爆。 出处：ROCm HIP · Unified memory management（XNACK 与按需迁移）。 好了，接着往下看。「能把一条 warp 摘下来」听起来容易，实则在 GPU 上是奢侈的：warp 之间共享寄存器文件、L1、调度槽，摘一条不能挤了别人。于是可排程路径要求硬件在「摘下来的那部分」能独立保存现场，其他部分照常推进。这正是 GPU 缺页处理比 CPU 昂贵的根源。

实现上通常是一条"现场保全"的流水：检测到缺页 → 记下出错的 warp、虚拟地址与指令 → 暂停 w/让位 → 驱动把这个缺页请求交给主机侧 → 主机驱动走系统调用分配物理页、写入页表 → 返回后 GPU 恢复那条 warp 继续往后执行。关键在第一步与第三步：硬件必须具备"把一条正在执行的 warp 摘下来、存好现场、不破坏别的 warp"的能力——这是 GPU 与 CPU 缺页处理最大的不同，CPU 把整条线程停掉只伤一条，GPU 上千线程里摘一条要保证其他照跑。 把可排程路径的每一拍在时间轴上排开，损失的大头就清楚了：故障拍本身几乎瞬间；真正贵的是「把请求送回主机、走系统调用、分配物理页、写页表、等返回」——这是两次跨设备边界的往返，动辄几百微秒到毫秒。

而不可排程则走另一套退路：检测到致命缺页（访问了根本没有映射的地址、或权限非法）→ 直接把整个上下文标记为错误 → 触发一次设备复位 / 上下文重置（CUDA 里的 cudaError_t 之流，或 Vulkan 的 VK_ERROR_DEVICE_LOST）。极端情况下整个 GPU 驱动都要重起。这是"牺牲一次工作，换驱动模型简单与整体稳定"——代价是用户能体会到的掉帧或黑屏，但它避免了"一个坏页把整片并行单元拖进死锁"。 出处：NVIDIA 博客 · Inside Pascal（Page Migration Engine）。 不可排程路径在状态机里是一条「一票否决」的边：一旦致命缺页被判定，工作队列直接标错、上下文被标记 fatal，GPU 连安全退出的机会都不给就触发复位。

这里要给一个可核对的判断：可排程与不可排程的分界，本质是"这个缺页是合理的按需映射，还是程序真的撞了非法地址"。前者是 OS/驱动点头后耐心的流水，后者是硬件一眼判死的红线。设计上总期望绝大多数访问落在"别缺页"的命中路径，可排程只是兜底，不可排程是最后那道保险丝。 页错误对帧时间的伤害有多不对称？一个几乎「永不缺页」的渲染循环，帧时间稳定得很低；一旦踩中一次可排程缺页+恢复，那一帧的时间直接跳出近一个量级的尖峰，明明只多了一次错误。

九、命令处理器与显存的协同

下面我们进入这一层。回到 ep01 的主角：命令处理器要执行的命令包，其实就躺在显存里。于是出现了一个微妙的前后依赖。命令处理器自己要先访问显存，才能拿到要去访问显存地址的命令。它配了预取器（prefetch）去猜脚本的下一步，提前把命令包搬进片上。 出处：Fabian Giesen · Part 2：命令处理器如何通过显存取命令。

这个"先读命令、再执行命令"的往复，有个容易被忽略的推论：命令包的访存模式，直接决定命令处理器喂不喂得饱 GPU。如果命令流是线性的、连续的一块，预取器一路梭哈即可；可一旦命令里夹了大跳变（比如一次大资源拷贝、一次屏障），预取器就得回退、重新对齐——于是命令的组织方式（尽量连续、少大跳）成了性能的一部分。 出处：GPUOpen Learn · Vulkan Barriers Explained。

有效带宽 和峰值带宽是两回事：标称是理论极限，真正能吃到的是把行激活、多 bank 交错、缓存命中率都折算进去之后的数值。实测里这个数字往往只有标称的六到八成——不是厂商虚标，而是 DRAM 的物理特性使然。 出处：NVIDIA · Turing 架构详解（前端与缓存层级）。 把「有效带宽被谁吃掉」拆成一张账，你会看到峰值和有效之间那两成到四成的落差去哪了：一部分花在行切换（预充电/激活），一部分花在刷新，一部分是 bank 冲突的等待，还有一部分是地址翻译与 cache miss 的叠加。

把有效带宽写成公式，让你对"为什么会掉成这样"有数：

$$ B_{eff} = \frac{N_{accesses} \cdot Byte_{each}}{T_{busy}} \qquad,\qquad T_{busy} = \sum \big(t_{RCD} + t_{CL}\big) + N_{miss}\cdot t_{walk} + \cdots $$

更直白的说法是：任何"没在搬数据"的周期（行切换、bank 冲突、地址翻译、缓存未命中回访）都是带宽的漏损。多 bank 交错就是专门去抹平行切换的开销，命中率则决定有多少次访问根本不用碰外带宽。真正会写的人，会在 profile 里同时盯着命中率和有效带宽占比，而不是只看标称。

预取器在带宽与延迟之间做的博弈，本质是用带宽换延迟：宁可多读一点、别读漏了——因为读漏导致的二次重取，比多读一次的代价高得多。命中率高，预取就赢；命中率差，预取反而拖累带宽。 出处：Vulkan 规范 · Command Buffers。 预取器是双刃剑，值得一条对应关系说清：命令流越可预测，预取越能近乎免费地把命令/数据提前搬上片上、把有效带宽顶到上限；可预测性一差，预取读空、得清队列重来，反而吃掉本该属于正经数据的带宽。所以预取的收益，高度依赖驱动把命令排得多整齐。 出处：Microsoft Learn · D3D12 命令队列与命令列表。

命令预取器具体怎么"猜"？它不会傻等下一命令包从显存里排队出来，而是按一套预测策略把自己前方的路提前探明，把"下一步读哪里"提前排好。常见的打法有四种，正好对应命令流的四种形态： 出处：Vulkan 规范 · Synchronization。

• 顺序预取（Sequential）：默认按地址连续步进、提前读下一块。命中的场景是"命令流是连续线性写出来"的最常见形态——驱动生成命令时本来就尽量排成连续的一串 buffer。
• 步长预测（Stride）：发现地址按固定间隔跳动（比如每隔 256KB 一块命令），就按这个步长跳着预取。适合"每帧在固定偏移刷新 descriptor"的惯用打法。
• 分支 / 跳变处理：遇到跳跃（一次大资源拷贝、一次屏障、一个远跳转）就当"预取哨站"——清空当前预取队列、重设起点，避免在错误方向上白读。 预取器的「哨站」策略还负有安全职责：遇到屏障或远跳转，它不只在方向上跳回来，还会顺手把可能有错读的预取队列清掉，避免把脏数据顶进指令流。预取的每一分「提前」，都要靠「能随时回退」兜底，否则提前就变成了冒险。 出处：AMD · RDNA 2 指令集参考（含命令处理器语义）。 出处：AMD · RDNA 架构白皮书。

• 预取深度（prefetch depth）：决定"同时追几拍"。追得越深，越能盖住 DRAM 延迟，但也越占片上缓冲、越可能读空。设计上通常取"能覆盖一次 DRAM 往返（上百纳秒）所需读量"的深度。

这套机制的调优点其实很朴素：预取深度与步长预测，是驱动可以告诉硬件的"线索"。一个把命令排得又线性又紧凑的驱动，能让预取器永远命中它预装的图景；一个随手乱排、中间到处插跳转的驱动，则让预取器反复清空重来。命令的组织方式，从"软件怎么排"一路传导成"硬件怎么读"。 出处：AMD · RDNA 3 指令集参考（命令处理器与调度）。

给一次典型场景算笔可核对的总账：从顶点缓冲、索引缓冲、纹理、帧缓冲到深度，一次帧渲染下来在显存上的读写量有多大。这笔账和《移动端图形与功耗》ep03 是同一本账，本期只引结论并注链接。在带宽有限的前提下，减少无意义访问就是最大的优化。 这句结论在不同层级有不同的抓手：在显存层，少的是一次次 DRAM 往返；在 TLB 层，少的是翻译条目；在 bus 层，少的是对带宽的争抢。同一句「少无意义访问」，落到每一级都是同一种优化、只是省的东西不同——把它分解到各级，才叫真正的定量。

用一个"帧内存预算"的口径框住量级（数值是单帧量级，随分辨率/几何/效果浮动）：顶点与索引一是当次几何的入口，二是重绘时反复被读；纹理是采样的大头，Mipmap 多做一次常常能省下一大片带宽；帧缓冲的读写最反复。片元每写一次颜色，往往还要附带一次读改写。把这几项加总，我们会发现超过一半的显存流量其实来自"像素反复跑去读回写帧缓冲"。 给这笔帧内存预算配一张占比图，你会一眼看到大头在哪：颜色/深度缓冲的读写往往占比最高（片元每写一次还常带一次读改写），纹理采样次之，顶点与索引反而是小头。

十、带宽优化实践清单

OK，言归正传。讲透了原理，就该落到手上。这一节不是理论，是把前面几条物理规律翻译成你在代码里能逐条打勾的清单。每条后面都标注它到底动了本期的哪个机制，方便你回查： 出处：NVIDIA 博客 · 在 CUDA 中使用共享内存。 出处：Fabian Giesen · Part 7：Z/Stencil 的三种实现与带宽。

第一组：少跑远路（动的是"命中率"与"等效带宽"） 第一组的第一条，往往是很多人没意识到就免费拿到的大项：warp 合并访存（coalescing）。一个 warp 里相邻线程若访问相邻地址，硬件能把这些散请求合并成一条总线事务；反之若各奔东西，一条访存就退化成几十条、把带宽白白撕碎。让相邻线程走相邻地址，是"少跑远路"最便宜也最有效的实现方式。 出处：NVIDIA 博客 · 如何高效访问 CUDA 全局内存。 出处：Khronos 官方 · 显存管理与别名复用实践。

• [ ] 原子化打包顶点/索引：一次 draw 的几何尽量塞进连续、对齐的 buffer，避免散落——既是预取器的线性线索，也让 TLB 大页命中更容易成立。
• [ ] 纹理用 Mipmap：textureLod 或者让采样器自动降级，一次高 mip 的大采样降成低 mip 的小采样，少读的字节数就是白赚的带宽。这是全部清单里性价比最高的一条。
• [ ] 多用顶点缓冲流、少更新：把"每帧都变"的小数据（变换矩阵、per-draw 参数）合进一块 HOST_VISIBLE 的常驻缓冲，而不是每帧 realloc 一块新显存。

第二组：让翻译和搬移消失（动的是"页表 / 直达 / 上传路径"） - [ ] 预先分配、池化复用：避免热路径上 malloc 显存——分配本身不贵，贵的是伴随的映射、条目的 TLB 重载与碎片累积。 - [ ] 能直达就直达：CPU 与 GPU 共享的缓冲，优先走 zero-copy / SVM 路径，别绕一圈 map → 拷 → unmap。拷一次，等于把"省的搬运"又送回去了。 - [ ] 尽量用大页 / 对齐分配：大页命中一次顶 512 次小页，页表条目也少一个数量级——对 TLB 和页表占显存都是乘法级的节省。

第三组：别让像素来回折腾（动的是"帧缓冲读改写"这笔最大的账） - [ ] 用高速缓存命中的方式读写帧缓冲：能在一个 cache line 里解决的写入别拆成多次小写；能就地合并的片元写别分成读改写两拍。 - [ ] 尽早 occlude（遮挡剔除）：被遮住的像素越快不写帧缓冲，那笔"读改写"就越早省下——这是减少"像素反复回读帧缓冲"最直接的手段。

这条清单的核心不是"背十条技巧"，而是让你看到每一条都在回答同一个问题：这一次访存，能不能不跑显存？ 命中率、大页、直接映射、少读改写——全是在把访问从"最贵的第三条路"往"最便宜的第一条路"上挪。写代码时每放一次 draw、每次布局一个 buffer，心里都过一遍这个问题，比背任何一种 API 的最佳实践都有用。 出处：Fabian Giesen · Part 4：纹理采样器与访存局部性。 出处：GPUOpen Learn · RDNA 性能指南（波前/内存排布建议）。

十一、怎么测：把带宽、延迟、命中率拿到手

下面我们开始这一节。光有清单还不够，得知道"我的程序到底漏到第几级"。GPU 侧该有一套把"看不见的漏"变成数字的工具——这在各厂商里都有对位物（NVIDIA 的 Nsight 系列、AMD 的 RGP、Vulkan 的 Profiler），它们能再给你三类关键的读取： 出处：NVIDIA 博客 · 用 Nsight Compute 定位访存瓶颈。 出处：GPUOpen · Radeon GPU Profiler（RGP 计数器与带宽分析）。

• 带宽读数：L2 Read/Write Throughput、VRAM Throughput。直接告诉你"显存侧到底被喂得多满"。若已逼近 VRAM Throughput 的上限，说明你在撞带宽墙——下一步不是加大显存，而是降低远路访问。
• 命中率读数：L1/L2 Hit Rate。当 L2 命中率低迷（比如远低于常见工作负载的 80–90%）而带宽又很高，通常意味着"访问不够局部、一直往下漏"——这是比"显存不够宽"更值得先动的地方。
• 延迟/等待读数：Memory Throttling、DRAM Latency 采样。告诉你"有没有线程在空等显存"——若大量 SM 在访存等待中空转，说明延迟隐藏被占用率不足给戳穿了，得回去加线程数或减每线程访存密度。 「占用率不够」长什么样？最直观是看一条时间线：带宽高、延迟长时，若占用率不足以盖住一次显存往返，就会出现大段空档——调度器等一个数据回头，手上却没了能立刻顶上的 warp。占用率不是越大越好，而是至少大到能盖住「延迟 × 带宽」这个乘积。 出处：Nsight Systems · User Guide（系统级时间线与传输分析）。 出处：NVIDIA 博客 · 如何优化 CUDA 主机-设备数据传输。

把这三类读数和本期第一性对齐，你就有了一套判断的顺序：先看有没有撞带宽墙（带宽读数），再看为什么撞（命中率 → 漏往哪级），最后看漏了之后有没有线程顶上（延迟/占用）。绝大多数的"显存慢"，走到第三步才发现根子不在显存，而在"访问不局部 + 占用率不够"这对手拉手的元凶。 把「访问局部性」和「L2 命中率」的对应排成一张表，你会得到一个可复用的诊断标尺：局部性好（同一 cache line 反复读、相邻紧凑访问）-> 命中率能顶到 80-90% 以上；局部性差（大跨度、随机跳）-> 命中率垂直掉到一二十。所以 profile 里看到 L2 命中率低迷，第一反应不该是「缓存太小」，而是「访存扩得太散」。 出处：Nsight Compute · Profiling Guide（L1/L2 命中率与 DRAM 带宽指标）。

落到动作上，一条实际走得通的路是三步： - 先开时间线看占用（NVIDIA Nsight Systems / 通用 profiler）：跑一遍程序，盯 GPU 利用率 与 warp 占用率 两条带。若 GPU 有一段长时间空着等人，第一嫌疑就是访存延迟没被线程填满——值得回去核占用率。 - 再开计数器看命中（NVIDIA Nsight Compute 的 lts__t_bytes_sectors_sum 类计数）：对热点 kernel 抓 L2 命中率，Memory 页签会把"DRAM 实际吞吐 / 峰值吞吐"的百分比直接报出来——这就是你 B_eff / B_peak 的实测值；命中率远低于该工作负载的常值时，先别怪显存，去查访问局部性。 - AMD 用 RGP（Radeon GPU Profiler）补曲线：时间线里盯内存控制器读写曲线，VRAM Throughput 一眼能看出撞没撞墙；再回到第一期看的 占用率，把"碰墙"还是"等人"分清楚。 把 3.4 那套「先时间、再计数器、再曲线」落成一张判读决策流，你会得到一份可复用的排障地图：先问带宽有没有撞墙（VRAM Throughput）-> 撞了，再问命中率为什么会漏（L2 Hit Rate）-> 还漏，最后问撞墙后线程有没有顶上（占用率）。三层问一遍，大多数「显存慢」的根子其实都藏在第二、三层。 出处：Nsight Graphics · User Guide（图形侧带宽/缓存计数器）。

这条路线的价值在于把三类读数落成"先时间、后计数器、再曲线"的三步，每步都能对应回本期的一个公式或概念。撞墙看 VRAM Throughput，无效瓶颈看 L2 Hit Rate，戳穿延迟隐藏看 占用率。 出处：Intel · GPA 图形帧分析器总览。

好，账算到这里，回到一句话：显存宽不宽是硬件，用不省是本事。理解存储层次、地址翻译与命中率，正是把"贵带宽"花到刀刃上的第一性原理——下一章，我们看看这套机制这二十多年是怎么演化的。 出处：Intel · Graphics Performance Analyzers 用户指南 2024.3。

十二、从分离显存到统一内存

好了，接着往下看。显存走过的路，是"从分离到统一、再从统一到混合"的一路反复。最早的图形卡共享系统内存；后来带宽压力逼出独立显存；到集成时代又回到统一内存（还靠 CPU 的地址总线借道）；今天独显在最宏大尺度上重新做起了"大显存 + 主机内存"的分工。 出处：CUDA C++ Programming Guide · Unified Memory Programming。

这一段演进，可以用一条带年份的编年脉络串起来（年份是"这一代大约在此时定型"，不是精确发布日）：

• 1980s–1990s 初：图形卡直接画进系统内存，没有专属显存——简单，但一画就抢 CPU 的带宽。
• 1990s 中–2000s 初：带宽压力逼出独立显存（SDRAM→DDR→GDDR），GPU 有了自己的石板，但也和 CPU 世界彻底分家。
• 2000s 中–2010s：集成图形再度走向统一内存，CPU/GPU 共享同一片物理 RAM，省成本、省搬运，但共享带宽易抢。
• 2010s–今（标准 GPU）：独显在"虚拟地址共享、物理独立"上做文章：共享寻址但保留高带宽显存，用 SVM/可共享内存把 CPU 与 GPU 的地址打通。就要"统一"，又要"不抢带宽"。 「统一」和「分离」在延迟与带宽上差多少，值得画一张对照：统一内存要过系统总线与一致性协议，CPU 直读延迟可低、GPU 大规模访问却被系统带宽卡住；分离显存让 GPU 侧又宽又快，但 CPU 想碰得绕 PCIe。一句话：统一省的是「搬运与两套地址」，分离省的是「别被系统带宽拖住」——两者拿同一块带宽换不同的便利。 出处：ROCm OpenMP 支持（XNACK 与 USM）。

这一路的本质，是带宽、成本、共享三条线的反复谈判：独立显存买带宽、统一内存买共享与省事，而现代方案试图"两边都要"。 出处：CUDA 编程指南 · 统一寻址与系统内存（UVA/ATS/HMM）。 把「谁在什么年代、为什么换边」排成一条时间轴，你会看到它不是简单的前进，而是一次次「为带宽换边、为省事换回来」的来回摆动：早期为了共享省事 -> 统一；带宽不够 -> 分离；集成省成本 -> 又统一；追求极致 -> 虚拟地址共享、物理还是分离。每一次换边，都是同一组「带宽/成本/共享」三根线在重新出价。 出处：HMM-V：面向虚拟化的异构内存管理（arXiv:2209.13111）。

各家在同一目标（让 CPU/GPU 互相看得见地址）下的路径并不相同：NVIDIA 选择在设备与主机之间铺共享内存总线、做统一寻址；AMD 用自家的大带宽统一内存衔接 APU；Apple 则把内存直接焊在一起，用统一的 M 系列 SoC 设计彻底抹平 CPU/GPU 的存储鸿沟。 出处：CUDA 驱动 API · 虚拟内存管理与地址预留。

把三家摆在同一张评价表上，你会看到"统一"这件事的连续谱：左边是"最彻底统一"（Apple 的一体化），右边是"最保留物理分离"（NVIDIA 的独显 + 区分对待），AMD 落在中间偏 Apple 的 APU 路线。选择权不在这三家"谁更高明"，而在于他们要服务的目标：Apple 的铁一哈希预算、NVIDIA 的超大参数模型、AMD 的 APU 一体机——三条路子各自匹配不同的形态。 出处：NVIDIA GPUDirect（设备直通 DMA 与地址映射）。 把三家「统一程度」摆到一根光谱上，最左是 Apple 的全 SoC 一体化（物理内存焊在一起、彻底统一），最右是 NVIDIA 的「虚拟共享、物理分离」，AMD 的 APU 落在中间。光谱上的任意一点都不存在「更先进」，只有「更适合它所服务的产品形态」——这正是上面那张对照表想逼你得到的判断力。 出处：内核文档 · CPUSETS（内存节点约束）。

一条更本质的线是：无论谁走哪条路，"让地址开放、让物理不同"都是当今高性能 GPU 的公约数。真正区分各家的是挂在地址之后的取舍——缓存大小、共享带宽的定价、是否允许 CPU/GPU 互相直读。理解到这个粒度，你读厂商白皮书时才会去看"它对共享与独立是怎么权衡的"，而不是只记型号数字。 出处：内核文档 · Heterogeneous Memory Management（HMM）。 出处：内核文档（中文）· 异构内存管理（HMM）。

好了，我们继续。统一内存的实现，还有一个容易被忽略的引擎。页迁移（Page Migration / Demotion）。当 CPU 与 GPU 共享物理内存却各自有"就近的更快存储器"（GPU 的显存 vs CPU 的系统内存）时，OS/驱动会在幕后根据访问频率悄悄搬数据：哪个核最近老是碰某页，就把这页往离它近的存储迁移，并在出现访问切换时迁回去。GPU/CPU 各自的热点页迁到自己身边，冷页留在原地省带宽。 出处：NVIDIA GTC 2019 · Unified Memory and Page Migration（访问计数与迁移引擎）。 统一内存最微妙的一课，是「一块带宽，CPU 与 GPU 怎么分」。当两者都往同一片系统内存喂数据，谁抢得多谁就让对手变慢——这不只是慢一点，而是带宽是沉默的公共资源，先到先得、彼此拖累。所以统一内存的驱动常有「带宽份额」概念，按负载给 CPU/GPU 分时间片与访问优先级，避免一边把另一边的带宽挤崩。 出处：LPC 2018 · Heterogeneous Memory Management 讲义（Glisse）。

但这套机制要付出真金白银的代价。迁移本身也是搬数据，搬错了反而更贵。于是 OS 需要一套"谁在碰、碰多频、值不值得迁"的记账与决策：Linux 的 NUMA Balancing 就是干这个的，它周期性扫描页的访问记录（page fault 采样），达到阈值才触发迁移，避免在"来回踢皮球"的震荡里把带宽耗光。 出处：内核文档 · NUMA Memory Policy（MPOL_* 与页迁移策略）。

NUMA Balancing 是怎么「知道」热点在变的？不是一次性摸底，而是用硬件页表访问位周期性地扫一遍、配上一个滑动窗口，每轮重算热点。这个扫描周期就是它的反应速度：太短，疯狂来回迁、带宽被踢皮球耗光；太长，热点换了它还没跟上。找到「既跟得上又不震荡」的周期，正是这套引擎最难调的参数。 出处：man7 · mbind(2)（迁移范围与策略）。

页迁移的完整决策不是「谁近搬谁」一句话，而是一套「要不要搬」的门槛：先采样看这块页最近被哪个核碰得多（GPU 还是 CPU）；GPU 显著超过 CPU 就往显存迁，CPU 反超再迁回来，两端都冷就留在原地。迁移只在「收益明显大于一次搬数据的代价」时才值得触发——这套记账，就是 NUMA Balancing 的核心。 出处：内核文档 · Page migration（迁移 PTE 与页表处理）。 这套参数——采样周期、迁移阈值、每页迁移的下限——就是本期"用软件兜硬件成本"精神的一个活例子：统一内存不是免费的，它是用一套精密的迁移会计在替我们说"这页到底该住哪"。 出处：CUDA 运行时 API · Memory Management。

十三、GPU 存储层次的现代面貌

下面我们进入下一层。把镜头拉回现在，现代 GPU 的存储层次已经是一张精打细算的图：大片的 L2、AMD 的 Infinity Cache、不断变大的片上缓存，都是为了挡住"远路"、榨干"近路"的带宽。片上缓存越大，等效带宽越高，越能掩盖显存的延迟。 出处：NVIDIA · Ampere GA102 架构白皮书（片上缓存与显存分层）。 出处：Micron · HBM2E。

把 GPU 存储层次的二十年演进排成时间线，主线清晰得吓人。远处的东西（显存）换代相对慢，近处的工具（L2、专用缓存、预取）一直在加码。从早期「几 MB L2 + 一枚显存控制器」，到现代「数十 MB L2 / Infinity Cache + 多通道交错 + 预取 + 多级 TLB」，GPU 用越来越多「离得近的聪明」去补贴「离得远的物理慢」。 出处：AMD CDNA 架构（各代 HBM 类型与峰值带宽）。 出处：AMD CDNA 4 架构白皮书（8 栈 12-Hi HBM3E 封装）。

现代显存还有另一条支线——HBM（高带宽内存）。它把 DRAM 颗粒立体堆叠、用穿硅通孔（TSV）连到 GPU 芯片，一举把位宽与带宽推到 GDDR 望尘莫及的 TB/s 级，代价是成本与散热扶摇直上。所以 HBM 只用于旗舰、专业与 AI 卡，游戏卡仍沿用 GDDR——又是一次「带宽 vs 成本」的经典分账。 出处：JEDEC JESD235D《HBM DRAM》标准。 出处：Micron · High-bandwidth memory（HBM 堆叠与硅通孔）。

把这批"近路"工具当一份清单过一遍，你就有了对号入座的能力： - 大 L2 / 共享环形总线：NVIDIA Ampere 之后 L2 可到 40–45MB，把大部分纹理与共享数据挡在片上。 - Infinity Cache（AMD）：在显存前加一块大片 SRAM 缓存，专门抬升有效带宽、压低对 GDDR 的依赖。 - 纹理/常量专用缓存：管线里每一级都有一小段只服务某种访问的缓存，靠"有针对性"提高命中。 - 命令预取缓冲 / 顶点预取：命令处理器与几何前端各自的片上预取，让"读下一步命令/顶点"少踩显存。

这几类工具的共同逻辑，正是 1.1 那张表的精神：让访问尽量停留在片上，把最贵的体外带宽留给非搬不可的数据。 出处：NVIDIA Blackwell 架构技术简报（HBM3E 16 TB/s）。

三家桌面 GPU 厂商的近路策略，值得并排放在一起看——它们共享同样的物理定律（片上缓存挡远路），但"挡多少、挡在哪"各有各的账： 三家其实在回答同一个问题：有多少比例的非纹理访存应该停在片上、由缓存付费，又有多少比例必须放行、由显存带宽付费。答案的差异，本质是「SRAM 面积的单位成本」与「GDDR 带宽的单位成本」在每位厂商的 die 预算里如何权衡。 出处：Micron · HBM3E（>1.2 TB/s per stack）。 出处：NVIDIA Hopper 调优指南（SM 级占用率上限）。

这张表想让你读出的，不是"谁缓存大谁强"，而是一条共性 + 一条分叉：共性是三家都把"片上缓存"当成降带宽依赖的命根；分叉是对"缓存到底该堆多大、以什么为代价"的取舍不同。NVIDIA 用超大 L2 换高等效带宽、AMD 用 Infinity Cache 直接向带宽要价、Intel 早期押注"小缓存 + 大显存带宽"控制成本。在物理约束（SRAM 贵、GDDR 便宜）完全相同的前提下，他们押了不同的注。 出处：NVIDIA H100（显存带宽代际）。 出处：AMD CDNA 3 架构白皮书（MI300X HBM3 5.3 TB/s）。

把 Intel 单独放大看，更能看清"小缓存路线"不是偷懒，而是基于自家功耗与生态的刻意取舍。Arc（Xe-HPG）的 L2 只做到十几 MB 量级、并配一个相对紧凑的显存控制器，它没有像 AMD Infinity Cache 那样堆出近百 MB 的 SRAM——因为它要控成本、控 die 面积，还要让"独显—集显—移动端"尽量共享同一套架构设计，不得不把缓存规模压到可复用的范围。结果就是 Intel 更依赖显存侧原始带宽硬顶，早期性能提升全靠 GDDR 的频率与位宽。这一局提醒我们一个容易踩的坑：读厂商缓存数字时，一定要连它服务的形态（独立插卡 / 集成 SoC / 移动端）一起看，脱离形态比容量，等于拿"油箱多大"来比"一辆车好不好开"。 出处：NVIDIA H200（HBM3E 4.8 TB/s 与容量）。 出处：SK hynix 新闻室（HBM 代际与堆叠）。 各家缓存大到什么程度、换回多少带宽，画一张「缓存容量 -> 有效带宽收益」的对应，你会看到成本-收益的同一条曲线被三家踩在不同位置：Intel 踩在「小而便宜」、AMD 踩在「大而冲收益」、NVIDIA 用超大 L2 兼作共享总线踩在中间偏重。曲线本身在物理上是同一条，差异全在「愿意为带宽付多少面积」。 出处：SK hynix · HBM3E。

于是结论清晰了：峰值带宽吓人，有效带宽才是命。 缓存堆多大才算「够」，得看边际收益什么时候塌：缓存在前期每加 1MB 都拦下一大截远路访问、收益陡涨；到一定程度后，剩下的多是「冷而散」的访问，再堆收益骤降。设计者把缓存定在「边际收益开始塌」那一档附近——这既解释了 AMD 的 Infinity Cache 为何停在百 MB 级，也解释了为何游戏卡普遍「够用就好」、不学 HBM 一路堆到底。 出处：AMD Instinct MI300 系列（HBM3 与统一内存）。 一个应用能跑多快，不取决于显存多宽，而取决于有多少访问能命中那层"越来越大的片上缓存"。

把「有效带宽才是命」再落成一句可操作的检查：优化动作前先问「这次改动让多少访问变得更大概率命中缓存」。命中率每提升一点，等效带宽就放大一片；凡是能提高命中率的改动（改布局、加 mip、池化、大页），都是把「峰值数字」向「有效数字」收拢。 出处：Samsung Semiconductor · HBM 产品线。 出处：NVIDIA GB200 NVL72（单机架内存带宽）。

这里要给一条实操的启示：当你在 profile 里看到"内存带宽占用奇高"，别急着怀疑显存不够宽，先看有多少访问是非命中、可避免的——把一个不该回显存的读挪进片上缓存，约等于白赚一块带宽。 出处：JEDEC JESD238B.01《HBM3 DRAM》标准。 出处：NVIDIA Blackwell 架构（B200 级带宽）。

十四、这一篇留下的问题

OK，回到正题。从显存与地址空间这道门出去，数据终于可以开工了——但真正的瓶颈来了：怎么让成千上万个线程去占用满那片昂贵的带宽？ 占用率、波前调度、如何把延迟藏得更好——这些占满了着色器核那半边天。你会在下一期看到，GPU 是怎么把"慢的存储"用"多的线程"硬生生喂饱的。 出处：Fabian Giesen · Part 1：软件栈与提交路径。 出处：面向商用 GPU 的异构隔离执行（ASPLOS'19）。 延迟隐藏与带宽是同一枚硬币的两面：带宽保证「同时装得多」，延迟隐藏保证「等的时候不闲着」。缺任何一面，另一面也白搭——带宽再大、warp 不够多，一次访问还是卡住大批线程。理解存储其实是在理解这一个闭环。 出处：NVIDIA Nsight Compute 用户手册。 出处：AMD Instinct MI350 系列（288GB HBM3E、8 TB/s）。

在进下一章之前，先把"延迟隐藏"这枚种子埋下——它是上一篇《访问路径》的出口、也是下一篇《着色器核》的入口。显存延迟是物理下限，压不低；于是 GPU 的对策不是"少等"，而是"装上足够多的线程同时等"：当一个 warp 在等显存数据回头时，调度器立刻把另一波已经就绪的 warp 顶上去执行。用"并发线程数"去填平"固定的等待时间"，这就是延迟隐藏的本质，也是 GPU 千核并行真正的意义所在。 但我们会发现下篇里它被一步步逼到极限：SIMD 一发射就绑死一组线程、寄存器预算限制你能驻留多少 warp、占用率太低时想藏也藏不住——这些约束会把"延迟隐藏"从一句口号变成一串权衡。而它和本期共享同一条物理账：带宽靠并行去喂，延迟靠并行去填。 出处：GPU 系统调用（ISCA'18 论文页）。 这句对策落到仿真里，就是「负荷 × 延迟乘积」：要盖住一次 300ns 的远路，需要的并发 warp 数约等于「带宽 × 延迟」的比值。显存延迟由物理钉死，那么唯一能掰的旋钮，就是把并发线程数撞到那个乘积之上。 出处：NVIDIA Blackwell Ultra 技术博客（288GB HBM3E @ 8TB/s）。

给读者留几个能自己动手核的问题： 1. 你的机器上，一块 4KB 页、8GB 地址空间的三级页表约占多少显存？（提示：逐级乘页表项数与项大小） 2. 为什么 Vulkan 要求 DEVICE_LOCAL 与 HOST_VISIBLE 往往不是同一块内存？（提示：回读要拷一份） 3. 一次 TLB shootdown，猜猜为什么比"直接清空所有 TLB"更高效？ 4. Infinity Cache 和 CPU 的大缓存，"成功"的定义一样吗——一个靠命中率取胜，另一个靠什么？

本章相关链接与数据出处： - GPUOpen《RDNA 3: Beyond the current gen》（Infinity Cache 与有效带宽）：https://gpuopen.com/download/RDNA3_Beyond-the-current-gen-v4.pdf - CUDA C Programming Guide《Memory Hierarchy》：https://docs.nvidia.com/cuda/cuda-c-programming-guide/ - 统一内存（Unified Memory）概述：https://en.wikipedia.org/wiki/Unified_memory - 移动端带宽账（本篇只引结论）：{移动端系列链接}

以上。显存这道门，通了；下一站，把成千上万的线程赶进那片带宽里。《着色器核》见。

相关链接 - 上一篇：【GPU 架构剖析】（一）一次 Draw 走了多少路：从 API 到命令前端 - 下一篇（预告）：【GPU 架构剖析】（三）着色器核：SIMD、波前与占用率 - GitHub 仓库：{url} - 主参考：A trip through the Graphics Pipeline 2011（Fabian Giesen，CC0 1.0）：https://fgiesen.wordpress.com/2011/07/09/a-trip-through-the-graphics-pipeline-2011-index/

With Best Wishes.

十五、收尾

15.1 参考资料与可回溯出处

本篇的每一个量级与机制表述都留了出处，正文中的「出处：」链接可直接回溯。主要来源：Fabian Giesen《GPU 内存架构与命令处理器》 ／ Vulkan 规范 · Memory Allocation（设备内存属性/类型/堆） ／ JEDEC JESD239F《GDDR7 SGRAM》标准 ／ 内核文档 · Page Tables（PGD/P4D/PUD/PMD/PTE） ／ CUDA 编程指南 · Unified Memory（页错误、页大小与 TLB 语义） ／ ROCm 概念文档 · GPU memory（统一内存行为对照） ／ 内核文档 · Heterogeneous Memory Management（HMM） ／ NVIDIA · Ampere GA102 架构白皮书（片上缓存与显存分层）。 完整来源清单共 150 条，见正文各处内联链接。

15.2 下篇预告

《GPU 架构剖析》系列进度：已完成【一】从 API 到命令前端、【二】显存与地址空间。 下一篇《着色器核：SIMD、波前与占用率》将回答本篇留下的那句追问——带宽与地址空间都备好了， 着色器核究竟靠什么把成千上万个线程喂饱、又靠什么把显存的延迟藏住。

15.3 结语

存储这一层的道理其实很朴素：延迟改不了，只能藏；带宽是上限，用满才是本事。 下一篇我们走到着色器核，看这套「用并行换吞吐」的账在后端怎么继续算下去。

With Best Wishes. 本文由@溯光 出品，转载请注明出处。我们在硅片到像素之间，继续挖下去。
