总览：从 App 到屏幕的图形管线

本文由@溯光 出品，转载请注明出处 站点链接：技术博客页 ｜ 公众号：溯光的图形笔记

前面七个专题，我们一直在讲"画面怎么被算出来"：算法层讲延迟着色与阴影怎么摆，约束层讲移动端能画多少、该省多少，硬件实现层讲 GPU 里的每一个单元在干什么，性能剖析工具链讲怎么把一帧拆开看，神经渲染讲神经网络怎么挤进渲染管线，光追讲混合渲染的取舍，2D 矢量引擎讲 Skia 与 Vello 怎么把路径变成像素。

这七个专题合起来，回答的是一个问题的前半句：一帧画面，是怎么被画出来的。

但画出来不等于看得见。应用在后台把一个缓冲区写满像素，这块像素要经过一串进程与硬件，才可能在某一块具体的屏幕上、在某一个具体的时刻亮起来。这中间会丢帧、会延迟、会在你没预料到的地方卡一下——而这些现象，前面七个专题一个都解释不了。

所以有了这个新专题：Android 图形显示系统。只讲后半句：画好的帧，怎么合得上、上得了屏。

系列文章写作风格说明

• 术语双语：首次出现的核心术语写成「中文（English）」，后文可只用英文；
• 三层分开说：官方文档怎么写、AOSP 源码怎么做、本机跑出来是什么——这三层在文中分开陈述，不混成一句；
• 读数标口径：每一个数字都标来源与条件（机型、Android 版本、命令、时间）；
• 实测优先：能用命令量出来的，就不引用别人的结论；本专题的图以本机抓帧与自绘链路图为主；
• 模拟器与真机分开写：模拟器拿不到的东西（真实叠加层决策、自适应刷新率）如实标"需真机"，绝不写成 Android 通例；

• 篇幅规划：每篇 16,000 至 20,000 汉字、10 章左右，每章 1,300 到 2,200 字。

• 本篇不涉及：渲染算法与画面技术（《实时渲染管线探析》《实时光线追踪与混合渲染》的题域）、移动端功耗与带宽取舍（《移动端图形与功耗》）、引擎渲染器内部实现（《2D 矢量引擎深挖》）、抓帧工具自身的原理（《图形性能剖析工具链》）、厂商私有的 HWC 实现。为什么不涉及：它们各自已有专门篇目，混进来会让「显示」与「渲染」两件事再次纠缠——这正是本专题要拆开的那对概念。完整边界见 §0.2。

本专题的配图分三类：本机实测真图（Perfetto 抓帧、dumpsys 面板，版权自有）、外部示意图（Wikimedia Commons，图注标作者与许可）、自绘链路图（走 styles/qianmo/palette.json 色板单源）。因为显示链路层在公共素材库里几乎不存在，自绘占比会明显高于前几个专题。

系列主要内容总览

1. 【Android 图形显示系统】（一） 总览：从 App 到屏幕的图形管线
2. 【Android 图形显示系统】（二） Choreographer：谁在召唤 Vsync
3. 【Android 图形显示系统】（三） RenderThread 与帧提交
4. 【Android 图形显示系统】（四） BufferQueue：图形缓冲区的邮局
5. 【Android 图形显示系统】（五） Vulkan on Android：低开销渲染入口
6. 【Android 图形显示系统】（六） SurfaceFlinger：在 Vsync 之后做什么
7. 【Android 图形显示系统】（七） ASurfaceControl：Android 10 的透明事务
8. 【Android 图形显示系统】（八） HWC：GPU 合成之外的硬件叠加
9. 【Android 图形显示系统】（九） HWC2：Vsync 回调和虚拟显示路径
10. 【Android 图形显示系统】（十） Vsync 偏移：应用、SF、屏幕的三步舞
11. 【Android 图形显示系统】（十一） 三缓冲、多刷新率与 ARR
12. 【Android 图形显示系统】（十二） 虚拟显示与屏幕录制
13. 【Android 图形显示系统】（十三） 剖帧实战：Perfetto FrameTimeline 抓 jank

相关资源链接

• 本篇的证据工具：Perfetto 官方文档 ｜ Winscope 总览
• 官方一手来源：图形架构总览 ｜ BufferQueue 与 Gralloc ｜ SurfaceFlinger 与 WindowManager ｜ 实现 VSYNC ｜ 实现 HWC HAL
• 与本文强绑定的前置专题：图形性能剖析工具链（Perfetto 方法论）
• 素材来源：Wikimedia Commons（图注逐张标作者与许可）

这一篇回答什么，不回答什么

OK，开篇先把坐标系挪正。这一篇是总览，它要给的是一张可以反复回来查的地图：一帧从应用的 doFrame 走到屏幕亮起，中间有哪几个站点、每个站点由谁负责、卡住时最可能停在哪一站。

0.1 本系列在这张图的哪一小块

官方对这条链路的完整阅读顺序，见 图形架构总览 与 Graphics 总览。

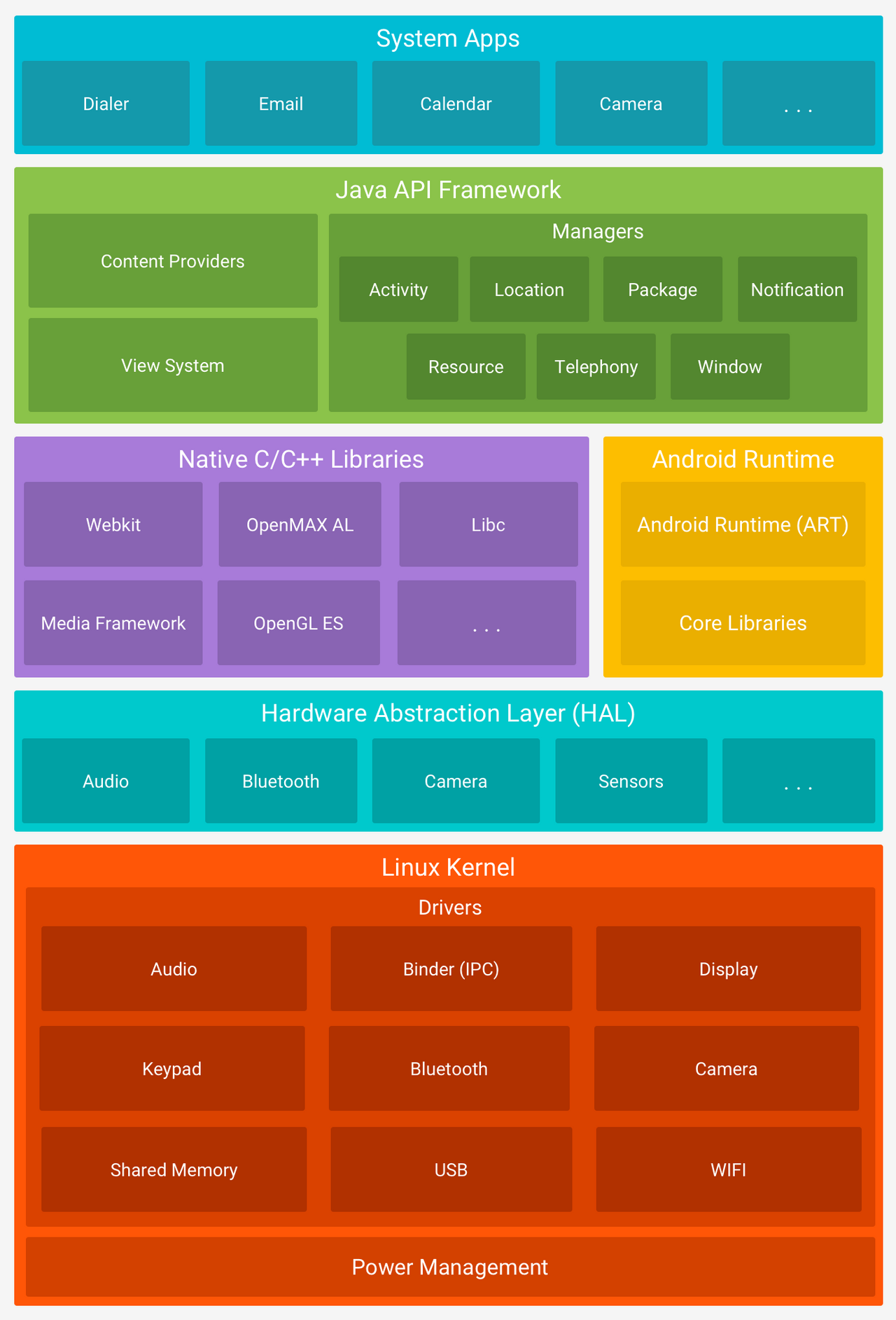

先看看坐标系。题图那张截图就是 Android 官方那张架构栈。

先看题图那张截图。它是 Android 官方那张"架构栈"图：从上到下是应用、Java API 框架、原生 C/C++ 库与 Android Runtime、硬件抽象层（HAL）、Linux 内核。绝大多数讲 Android 的文章，讲的是最上面那两层——应用怎么写。

我们要往下走到底。 从 Java API 框架里那个 Choreographer（编舞者）开始，穿过原生库里的 BufferQueue（缓冲区队列）与 libgui，下到 HAL 里的 Composer（合成器 HAL），最后落到内核的显示驱动与那块硬件屏幕。

这条链路的边界很窄：它只关心"像素从哪来、什么时候合、什么时候亮"。至于上面那两层里的业务逻辑、存储、网络、安全，一概不碰。

这张表本身就是本文的边界声明。题图在这里的作用只是定位——它不是机制论据，第二张定位图同理。

这四层里，前三层都有官方文档专门描述：图形架构总览讲了各层的职责与阅读顺序，BufferQueue 与 Gralloc 讲了缓冲的流转，SurfaceFlinger 与 WindowManager 讲了合成与图层控制。读完这三份，这一篇的机制部分就有了官方依据。

0.2 本文不涉及什么，为什么

好了，第二个问题是边界。

边界声明的作用是让这一篇可以被证伪：读者拿到清单，就能检查我有没有越界。

不讲渲染算法。 延迟着色、阴影、后处理、PBR 怎么算——那是《实时渲染管线探析》和《实时光线追踪与混合渲染》的题域。这一篇里出现的所有画面，都只是"某个缓冲区里的像素"。

不讲移动端功耗与带宽取舍。 TBR、TBDR、带宽预算、热管理怎么让应用少画一点——那是《移动端图形与功耗》的题域。我们要讲的是相反的半句：应用画了多少，系统怎么把它合上屏。

不讲引擎渲染器内部。 Skia 怎么光栅化一条路径、Vello 的 Sparse Strips 怎么分条——那是《2D 矢量引擎深挖》的题域。

不重复讲 Perfetto 与 RenderDoc 自身的原理。 抓帧工具怎么实现采样、trace 格式怎么组织，那是《图形性能剖析工具链》的题域。本专题只把 Perfetto 当验证手段用：给命令、给 SQL、给读数。

不讲厂商私有实现。 HWC 的厂商实现是闭源的，不同 SoC 的叠加层数量、回退策略、刷新率支持都不一样。本文只写 AOSP 通用链路；涉及厂商差异的地方，如实标注"未公开"或"需真机验证"。

三条边界里有两条特别容易失守：一是把"显示"写成"渲染"，二是把"某一台设备上的行为"写成"Android 的行为"。前者的表现是讲着讲着开始讲光栅化，后者的表现是给出一条结论却不说是哪台机器。

这两条失守有各自的典型症状，可以拿来自查。

把显示写成渲染的症状是：文章里开始出现「填充率」「着色器分支」「过度绘制」这类词，却没有一处提到缓冲区、图层或合成。判据在主语——如果讨论的对象是「像素怎么被算出来」，那是渲染；只有讨论「算好的像素怎么被合上屏」，才是显示。这两件事在工程上常常同时被优化，但归因时不能混。

把单机行为写成通例的症状是：出现「Android 上某层的合成方式是 X」这种句式，却不带机型与版本。判据在条件——任何一句关于合成方式、刷新率、叠加层数量的结论，都必须能回答「在哪台机器上、哪个 Android 版本」。本专题的做法是把条件写进图注：每一张真图都标了设备、Android 版本与命令，读者可以直接看到这句结论的适用范围有多窄。

第三条边界（不重复讲抓帧工具）的失守更隐蔽：文章会花大段篇幅讲 Perfetto 的 trace 格式怎么组织、采样怎么触发。那属于工具专题。本专题提到工具时只给命令、SQL 与读数，不解释工具怎么实现。

0.3 本文的读数从哪来：本机环境与可复现性

OK，先把环境交代清楚，因为这一行很多结论是设备相关的。

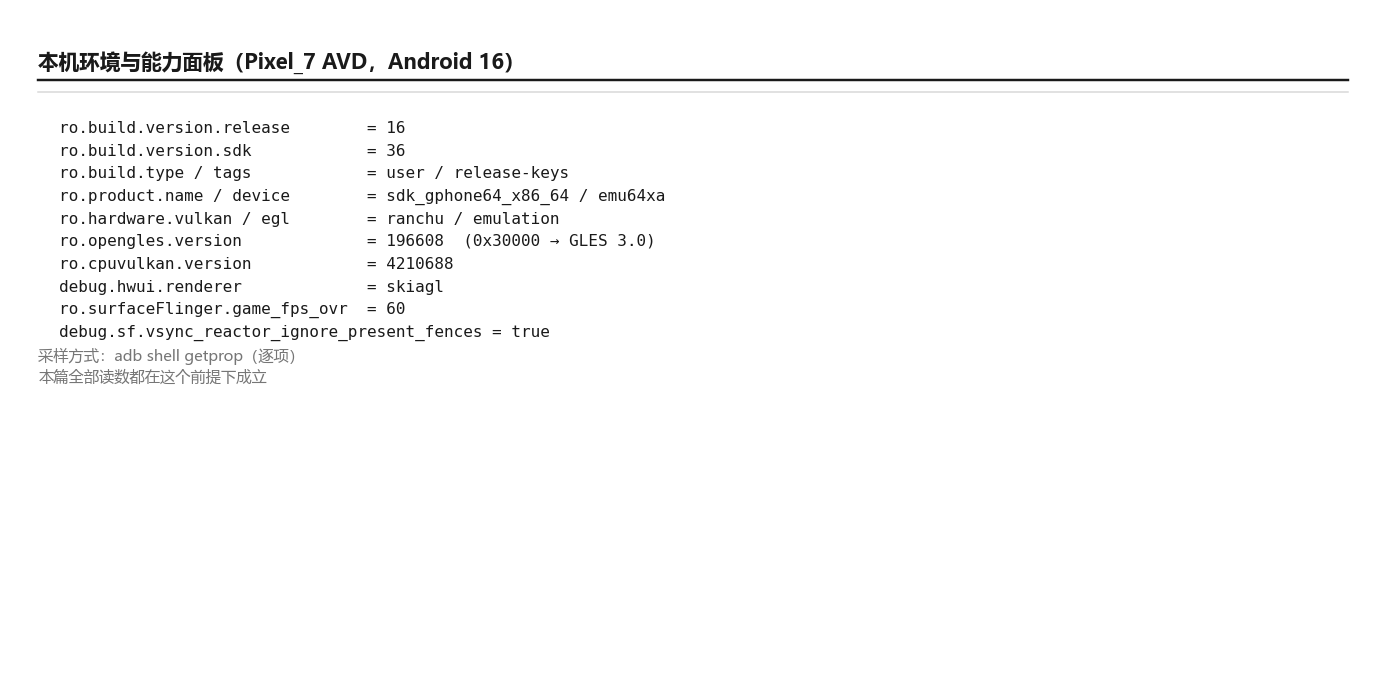

这一篇的每一个实测数字，都来自下面这套环境。写清环境不是仪式，是因为这一行有大量结论是设备相关的。

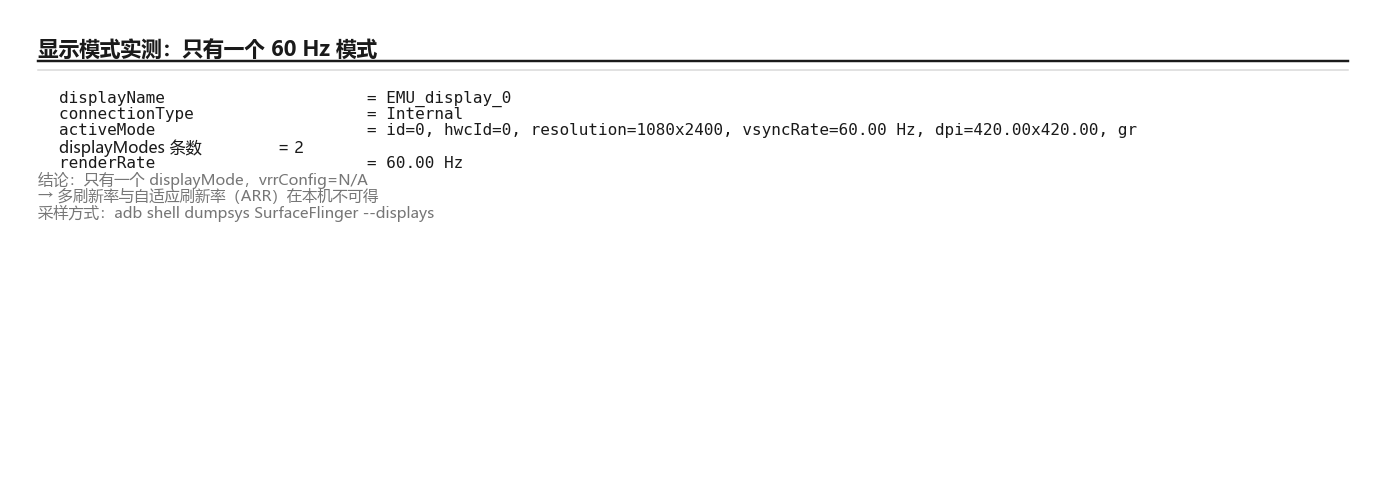

这张图值得单独看，因为它划出了本篇的能力上限：整台"设备"只有一个显示模式、只有一个刷新率。这意味着后面第十一篇要讲的多刷新率与 ARR，在本机连做实验的条件都没有——不是没测，是这台机器上不存在第二个刷新率可以切。

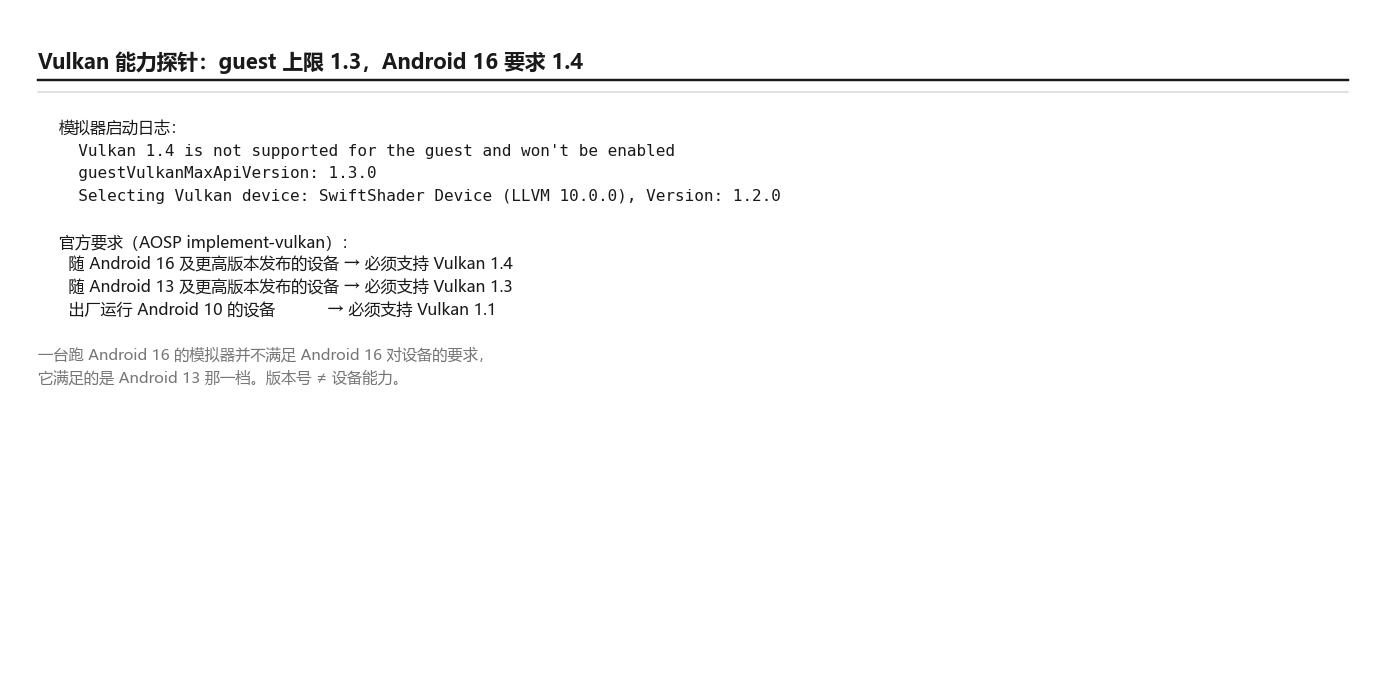

这里必须说清一件事：模拟器能做什么、不能做什么。 它跑的是 gfxstream 加 SwiftShader，图形调用被转发到宿主机执行，没有真实的显示控制器与物理叠加层。实测下来，能拿到的是时序层的证据（Perfetto trace、DispSync 参数、Vsync 请求、合成类型判定）；拿不到的是物理显示层的证据。具体来说三件事在模拟器上做不到，本篇与后续篇目会如实标注：

• 自适应刷新率（ARR）与多刷新率：模拟器只有一个 60 Hz 模式，vrrConfig=N/A，切不出第二个刷新率；
• 帧时间线（FrameTimeline）的 jank 归因：数据源已在 Perfetto 里注册，但两次实抓（含一次滑动产帧负载、以及翻转 debug.sf.vsync_reactor_ignore_present_fences 后重启 SurfaceFlinger 再抓）都没有产出帧时间线切片——这一项留到第十三篇，并需要真机；
• 厂商物理叠加层的数量与回退路径：模拟器的合成器是模拟实现，能给"决策结果"，给不了"真实叠加平面有几个"。

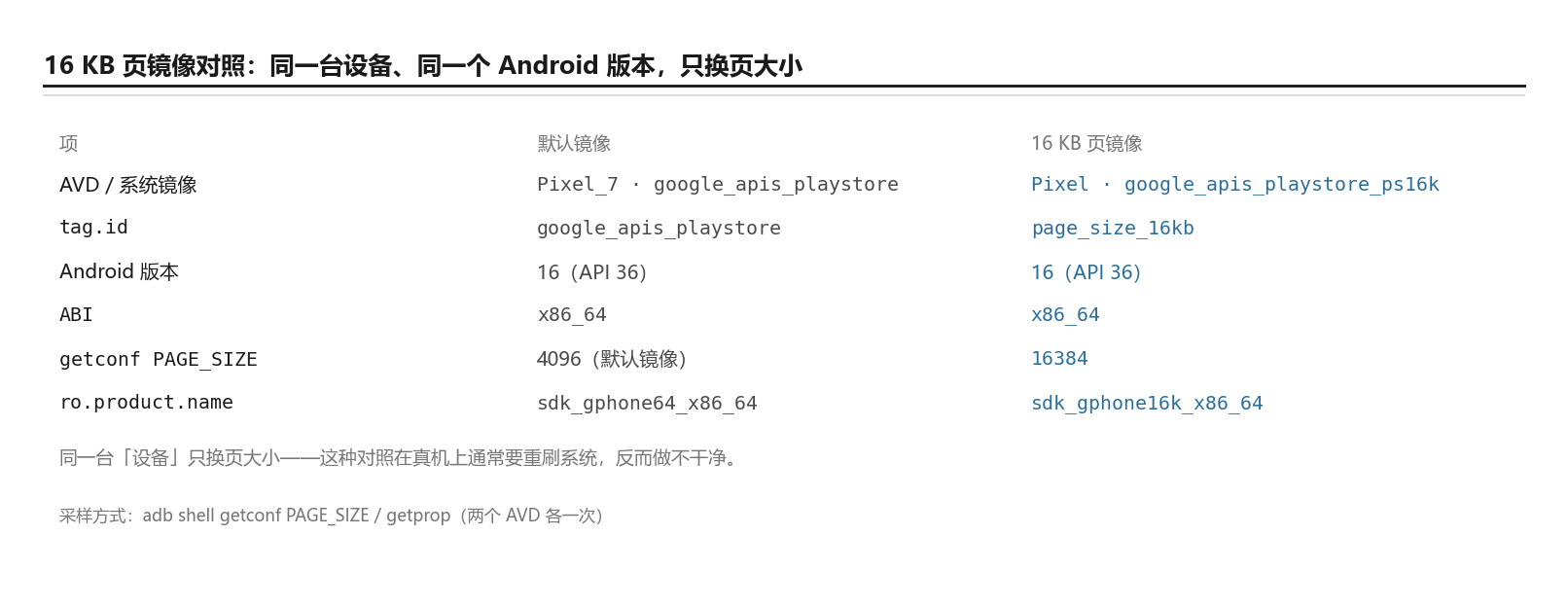

反过来它也有一件真机不好做的事：本机同时有默认镜像与 16 KB 页镜像两套系统镜像，可以做"同一台设备、两种页大小"的对照实验。这一条会在第六章用到。

OK，环境交代完了。下面从一帧本身开始。

一、一帧的六步生命周期

要讲清这条链路，先把"一帧"这个大词拆开。

1.1 六步：从一次触摸到屏幕亮起

六步里每一步的官方职责划分，见 图形架构总览 的分层说明。

先看看这一帧到底该怎么拆。

绝大多数人理解的"卡"，是"应用画得慢"。但实测起来，一帧从触摸到上屏，中间有六个性质完全不同的阶段。

第一步：输入事件。 触摸事件由内核的输入子系统进来，交给应用进程。这一阶段的问题是分发延迟：事件什么时候被送到应用的主线程。

第二步：遍历与布局。 应用主线程（UI 线程）在这一帧要处理"界面变了吗"：测量、布局、绘制指令的收集。如果界面结构复杂或者有同步 IO，这一步会超时。

第三步：记录绘制命令。 真正的绘制不发生在主线程，而在 RenderThread（渲染线程）。主线程把绘制任务同步给渲染线程，渲染线程把一个个绘制调用记录成一个显示列表（display list）。

第四步：提交缓冲区。 渲染线程把记录好的内容栅格化到一块图形缓冲区（GraphicBuffer）上，然后通过 BufferQueue（缓冲区队列） 把这块缓冲区交给系统。

第五步：合成。 SurfaceFlinger（SF，表面管理器） 在每次 Vsync 之后醒来，把所有可见图层的缓冲区收拢起来，问 HWC（Hardware Composer，硬件合成器）：这些层该怎么合。HWC 逐层回答"硬件叠加"还是"留给你用 GPU 合成"。

第六步：上屏。 合成结果被送进显示控制器，在下一个 Vsync 到来时点亮像素。

六步里，应用能直接控制的只有第二、三步。 这是理解"卡"的第一把钥匙：一帧超时，可能是输入没送到、可能是布局太慢、可能是渲染线程在等 GPU、可能是 SF 没拿到缓冲区、也可能是合成器错过了一个 Vsync——而这五种原因的处置方式完全不同。

把六步各自的特征固定成一张表，后面每一章都会回到这张表上：

这张表里最反直觉的是第四步：它的耗时接近零，却是最常卡住的一步。原因在第二章——它卡的从来不是「传」，而是「等」。

六步的官方划分与每层的职责，见 图形架构总览；本节后面每一章对应哪一份官方文档，都在各章首段标出。

1.2 链路全景：进程、缓冲与同步对象

好了，六步是时间上的拆法，下面换成空间上的。

六步是时间上的拆解。要定位问题，还得知道这六步分别发生在哪个进程里——因为跨进程就意味着一次同步，而同步就意味着"等"。

这条链路上有四个执行体：

• 应用进程（主线程 + RenderThread）：产生缓冲区的一方，生产者；
• SurfaceFlinger 进程（/system/bin/surfaceflinger）：收缓冲区、决定怎么合的一方；
• Composer HAL 服务（厂商实现，跑在独立进程）：真正驱动显示硬件的抽象层；
• 显示控制器与屏幕（内核与硬件）：按时序把像素推出去。

四个执行体之间流动的东西只有两类：缓冲区（像素在哪）和同步对象（这块缓冲被谁占着、什么时候能用完）。这两类东西是本文的核心对象——后面第五章讲的 BufferQueue 四个动作，讲的就是缓冲区的流转；第四章讲的 Vsync 与栅栏，讲的就是同步。

1.3 用一次抓帧把全景坐实

OK，示意讲完了，来抓一次真的。

上面两张图都是自绘的示意。示意的问题在于：它看起来总是很有道理。所以这一节直接抓一次真帧。

在模拟器上启动一次抓帧，然后在设备上做持续的滑动操作，把整条链路跑起来：

# 推入抓帧配置（frametimeline + layers + ftrace + process_stats）
adb push t05_ep01_frames.cfg /data/misc/perfetto-configs/
# 抓 12 秒
adb shell perfetto --txt -c /data/misc/perfetto-configs/t05_ep01_frames.cfg `
  -o /data/misc/perfetto-traces/ep01_swipe.pftrace
# 取出
adb pull /data/misc/perfetto-traces/ep01_swipe.pftrace .

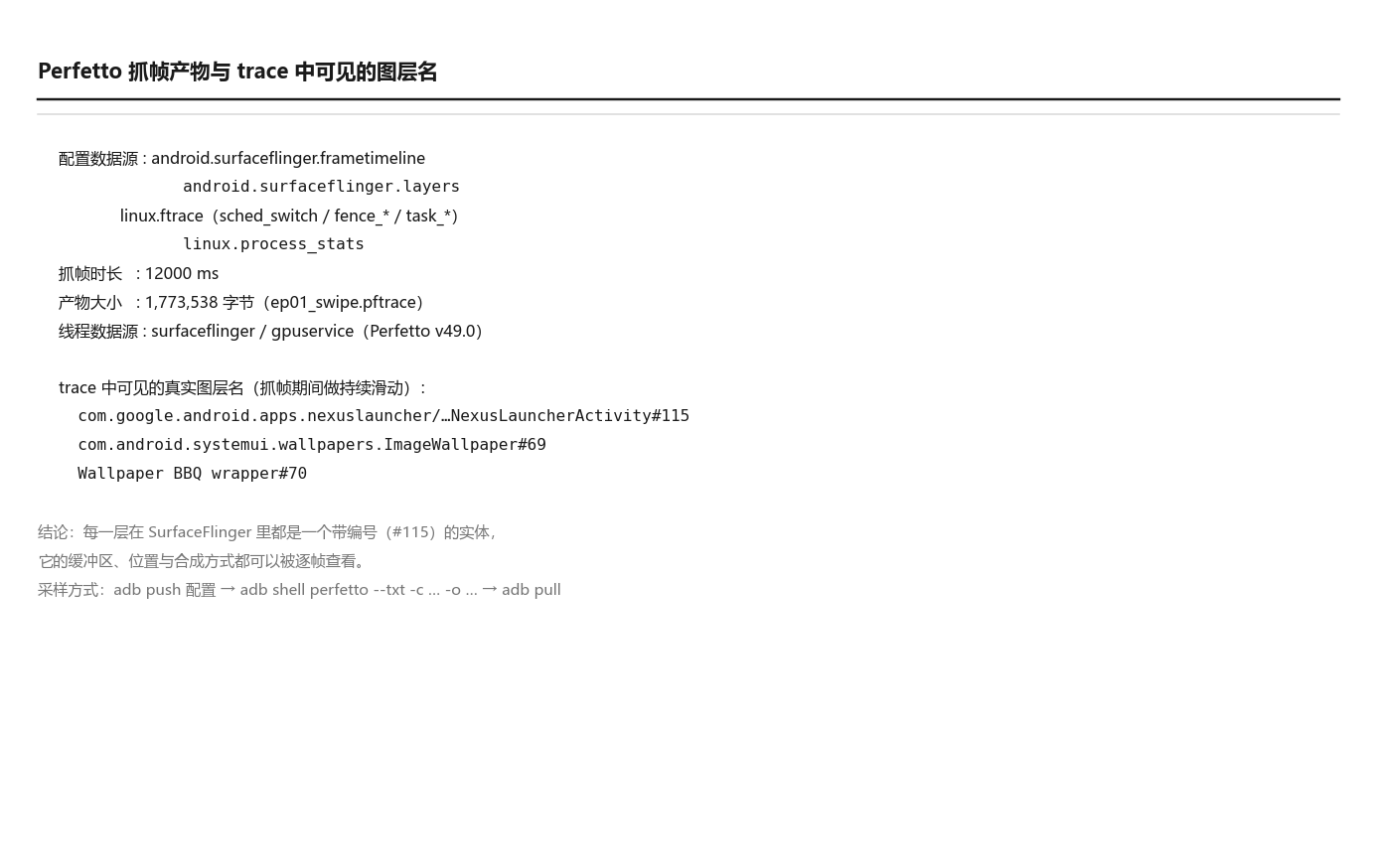

抓到的 trace 是 1,773,538 字节，里面出现的图层名形如 com.google.android.apps.nexuslauncher/com.android.launcher3.uioverrides.QuickstepLauncher#115——这串东西本身就说明了问题：每一层在 SurfaceFlinger 里都是一个带编号（#115）的实体，它的缓冲区、位置、合成方式都可以被逐帧查看。

一条抓帧命令、一个 trace 文件，把前面两张自绘图里的所有实体变成了可以点开看的对象。这是本专题与前七个专题最大的方法论差别：前面几篇的机制靠读源码，这一篇的机制主要靠读时间轴。

1.4 六步里最容易误判的一步

先看看六步里最容易理解错的那一步。

六步之中，第三步与第四步的先后关系最容易被理解错，而它恰恰决定了一件事：「GPU 忙」和「应用卡」到底是不是一回事。

正确的顺序是：渲染线程先把绘制调用记录成显示列表，再把它栅格化进缓冲区；栅格化通过 GPU 执行完之后，栅栏就该绪了，这时才可以提交。也就是说，「记录」与「GPU 执行」之间存在一个真实的依赖：GPU 没干完，缓冲区就没法交出去。

这个依赖带来一个很有迷惑性的现象：应用主线程可能完全空闲，帧率却依然上不去。 打开 trace 会看到主线程上一片空白，渲染线程则在等栅栏。此时去读应用代码是找不到问题的——它是被 GPU 拖住的。

反过来的误判同样常见：把 GPU 当作瓶颈，实际瓶颈在绘制量。 一次绘制调用过多、状态切换频繁、或者纹理带宽吃紧，都会让 GPU 显得「慢」，而根因在应用提交的内容上。

区分这两者的判据只有一条：看 GPU 栅栏的就绪时刻相对 Vsync 的位置。 如果栅栏在 Vsync 之前很久就该绪了而帧依然晚，瓶颈在应用侧；如果栅栏就该在 Vsync 附近甚至之后，那瓶颈确实在 GPU 侧。

有了这张全景，下面三章把三个最关键的站点逐个拆开：缓冲区怎么传、合成怎么决定、上屏怎么对齐。

二、缓冲怎么传：BufferQueue 的四个动作

缓冲区是本文最核心的对象。而它在系统里不是一个"变量"，是一套有状态的传递协议。

2.1 四个动作与四个状态

队列的状态机与四个动作的官方定义，见 BufferQueue 与 Gralloc。

先看看这套协议的动作与状态。

缓冲区队列（BufferQueue）：生产者与消费者之间传递图形缓冲区的通道。它的官方文档把它描述成一套状态机，而状态机只有四个动作、四个状态。

四个动作按官方命名：

• dequeueBuffer()：生产者向队列"借"一块空缓冲。借的时候要说明尺寸与格式，队列返回一个 slot 号（槽位编号）与这块缓冲的句柄；
• queueBuffer()：生产者画完之后把缓冲"还"回去，同时带上一个 fence（栅栏）——表示"这块像素什么时候真正写完"；
• acquireBuffer()：消费者向队列"取"一块已画好的缓冲；
• releaseBuffer()：消费者用完"还"回来，队列把它标记为空闲。

四个动作串起来，就是下面这四个状态的循环。

官方文档里的状态名是 FREE、DEQUEUED、QUEUED、ACQUIRED。看清这张图的关键是"谁在动"：前两个动作是生产者（应用侧）在动，后两个动作是消费者（SurfaceFlinger）在动。如果应用一直借不到空缓冲，说明四个状态全部卡在"消费者还没来得及还"上——这个判断在第五章会用到。

每个动作卡住时的表现都不一样，这张表可以当查表用：

注意第三行的措辞：SF 拿不到新缓冲时不是「卡住」，而是「沿用上一帧」。 这解释了一个现象——掉帧在视觉上表现为「画面停了一下」，而不是「画面撕裂」。撕裂是另一回事：它发生在缓冲区被换走时像素还没写完，也就是栅栏语义被破坏的时候，与「没等到缓冲」是两个不同的故障。

四个动作的官方定义与状态机描述，见 BufferQueue 与 Gralloc。

2.2 生产者与消费者各拿一个代理

好了，动作清楚了，下面看它是怎么跨进程的。

"应用进程把缓冲区交给 SurfaceFlinger 进程"这句话在实现上不是一次拷贝，而是一次句柄传递。

真正的队列对象（BufferQueueCore）活在 SurfaceFlinger 进程里，它持有一个 slot 数组。跨进程暴露出去的是两个代理接口：

• 生产者侧拿到 IGraphicBufferProducer，由应用进程的 Surface 持有；
• 消费者侧拿到 IGraphicBufferConsumer，由 SurfaceFlinger 的 Layer 持有。

传过去的不是像素，是一个句柄：缓冲区背后的内存是 dma-buf（DMA 缓冲区），句柄里带着文件描述符，两个进程通过它共享同一块物理内存。这就是为什么传递一块 1080p 缓冲区几乎不花时间——花时间的从来不是传，是等。

理解这一点，就能理解一个常见困惑：为什么应用明明只画了一帧，SurfaceFlinger 却能看到好几层？因为每一层（Layer）背后都有独立的一套 BufferQueue，各自有独立的 slot 数组与状态。

顺着这条线再走一步，就能看清 fence（栅栏） 在里面扮演什么角色。

传句柄时，应用交出来的不只是一块内存，还附带一个 acquire fence——它的含义是「这块缓冲里的像素，要等到这个栅栏就该才算真的写完」。GPU 是异步执行的：应用发出绘制命令后立刻就返回了，像素可能还在排队。如果 SurfaceFlinger 不等这个栅栏就去合成，就会合到半成品。

所以跨进程流转的其实是两样东西：缓冲区句柄（像素在哪）和一对栅栏（什么时候能读、什么时候能再写）。合成完成之后，SurfaceFlinger 再交出一个 present fence 给显示侧，表示「这一帧什么时候真的推到了屏幕上」。

这一点解释了本专题后面反复出现的一个判读动作：看时间轴时不能只看「提交时刻」，还要看「栅栏就该时刻」。 提交只是一个记账动作，栅栏才是真正的时间边界。

2.3 队列深度实测：本机的默认值是 2

OK，接下来是这一章最容易被忽略的一个参数。

队列里到底放几块缓冲，是这一章最容易被忽略、也最容易出错的参数。它不是"越多越好"，也不是固定值。

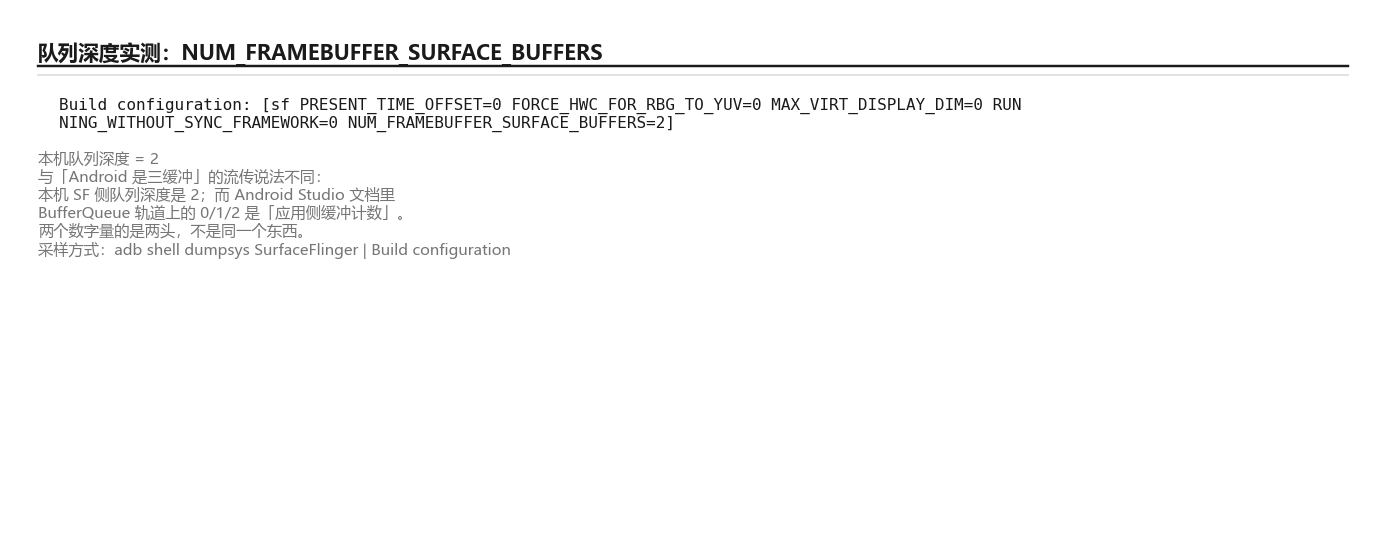

本机读到的值在 SurfaceFlinger 的构建配置里：

adb shell dumpsys SurfaceFlinger | Select-String "Build configuration"

输出里的这一段是关键：

Build configuration: [sf PRESENT_TIME_OFFSET=0 FORCE_HWC_FOR_RBG_TO_YUV=0 MAX_VIRT_DISPLAY_DIM=0
 RUNNING_WITHOUT_SYNCFRAMEWORK=0 NUM_FRAMEBUFFER_SURFACE_BUFFERS=2]

NUM_FRAMEBUFFER_SURFACE_BUFFERS=2——本机队列深度是 2，不是 3。 这一条值得停下来想一想：关于"Android 是三缓冲"的说法流传极广，但至少在这台设备上，默认值是 2。

那"三缓冲"的说法从哪来？它是应用侧的缓冲计数，不是 SF 侧的队列深度。Android Studio 的官方卡顿检测文档在讲 BufferQueue 轨道时给过判据：轨道上显示的是应用表面的缓冲计数，取值 0/1/2，当值为 2 时表示应用处于三缓冲状态，会带来额外的输入延迟。两个数字量的是两头，不是同一个东西。

2.4 双缓冲与三缓冲：延迟与丢帧的取舍

好了，把两头分开之后，这个取舍就看清楚了。

把两头分开之后，这个取舍就看清楚了。

双缓冲只有两块缓冲：一块正在被显示，一块可以被应用填。 应用错过一次 Vsync，就只能等下一个——掉的这一帧没有挽回余地。

三缓冲给了一块额外的空地：当 SurfaceFlinger 还在用某一块时，应用可以有更多时间把下一块填好。代价是队列里积压的帧变多了，触摸到响应的延迟也变长。

所以正确的说法不是"三缓冲更好"，而是：缓冲数是在"掉帧"和"延迟"之间选一个位置。追求帧率稳定的游戏会倾向多给一块；追求触控跟手的应用宁可掉帧也不要延迟。

2.5 队列深度不是「设了就完」：四个约束在互相拉扯

OK，既然深度可以选择，那它到底由什么决定？

既然深度可以选择，那它到底由什么决定？实际工程里有四个约束同时在拉扯。

第一个约束是输入延迟。 队列里每多积压一帧，手指到画面的延迟就多一个帧周期。这是深度不能无限加大的根本原因——它不是成本问题，是体验问题。

第二个约束是掉帧容忍度。 深度越浅，应用错过一次 Vsync 就越没有回旋余地。对于负载波动大的场景（比如列表滚动时突然要解码图片），浅队列会表现为帧率抖动。

第三个约束是内存。 每一块缓冲区都是实打实的内存占用。一块 1080×2400 的 32 位缓冲约 10.4 MB，多一块就是多 10.4 MB。在低内存设备上，多缓存的代价可以直接量出来。

第四个约束是 SF 侧的回收节奏。 前三个约束都作用在应用侧，而真正决定「应用能不能借到」的，是 SurfaceFlinger 什么时候把用过的缓冲还回去。如果 SF 侧自身合成排队，那么无论应用侧把队列加深到几，可用 slot 都还是不够用。

四个约束之后，可以给出一条实用判据：当应用表现为「偶发掉帧」时，加深队列有用；当应用表现为「稳定地借不到缓冲」时，加深队列没用，要去查 SF 侧的合成压力。 这两者的区分方法，就是第二章那张动作表里的第三行与第四行。

2.6 一个可以立刻验证的小实验

先看看一个十分钟就能自己验一遍的实验。

讲完机制，给一个十分钟就能自己验一遍的实验——它能把前三节的概念一次性坐实。

做法：在设备上打开一个会持续重绘的界面（比如系统设置的滚动列表），然后用两条命令分别读一次缓冲相关状态与合成状态，中间隔几秒。

# 连续两次采样，看同一批数字怎么变
adb shell dumpsys SurfaceFlinger | Select-String "Build configuration"
adb shell dumpsys SurfaceFlinger | Select-String "missed frame|Active Layers"
Start-Sleep -Seconds 10
adb shell dumpsys SurfaceFlinger | Select-String "missed frame|Active Layers"

要观察三件事。

第一，NUM_FRAMEBUFFER_SURFACE_BUFFERS 在这一段时间里没有变。 它是启动时定的，不会因为负载变化而变化——这说明队列深度是一个静态配置，选错了只能改配置，运行时挽救不了。

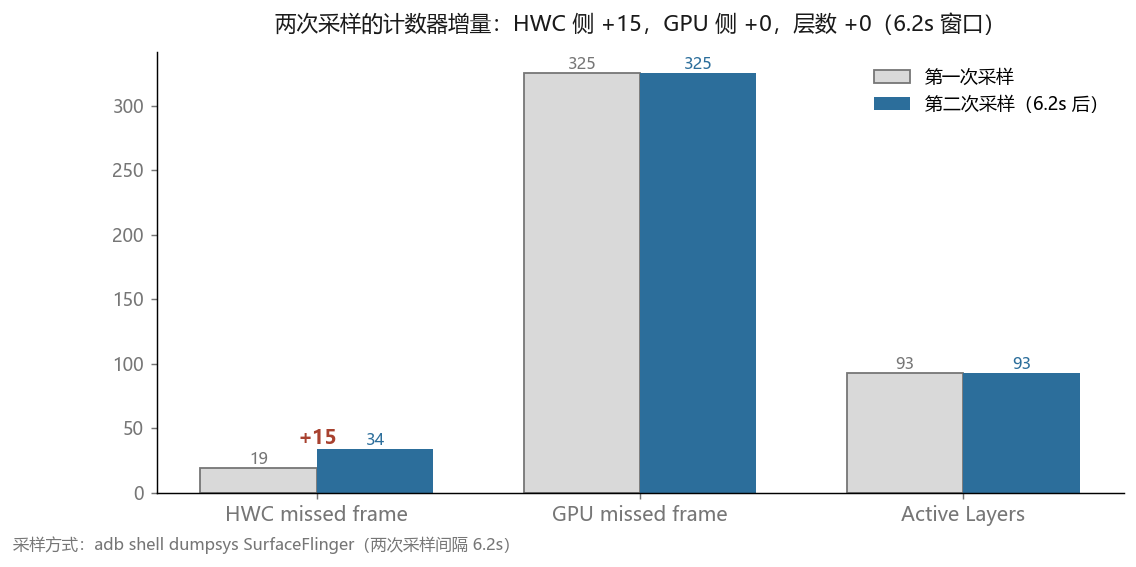

第二，missed frame 计数在变，而变的方式本身就是信息。 本机这一次采样窗口里（6.2 秒），HWC 侧从 19 涨到 34（+15），GPU 侧 325 保持不动，活跃层数稳定在 93。单次读数是快照，两次读数的差才是速率——而速率告诉你这段时间里压力落在哪一侧。

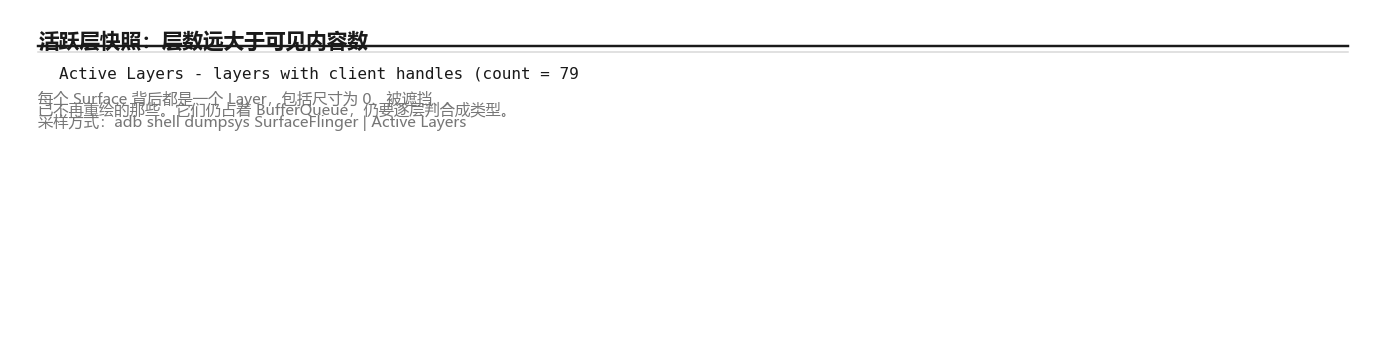

第三，Active Layers 的计数基本稳定，但会随界面切换跳一下。 跳上去之后如果不回落，说明有层没有被销毁（§5.3 讲的那个现象）。

实验的意义在于：它把「缓冲区」「合成」「图层」这三个抽象概念，变成了三个能看见变化的数字。后面每一篇讲到一个新站点时，都可以用同样的方法——先找那个站点的可观测数字，再去读它的机制。

这张图也顺手证伪了一个想当然的读法：两个计数器的绝对值不能直接比大小。 GPU 侧的累计值（325）比 HWC 侧（34）大一个量级，但在这段窗口里真正在增长的是 HWC 侧。绝对值看总量，增量看当前——这也是 §5.4 那两条反例的来源。

三、合成怎么决定：SF 与 HWC 的两阶段与三模式

缓冲区到了 SurfaceFlinger 手上，下一件事是合成（composition）：把多个图层的像素合成为一帧最终画面。这一章讲两个问题：谁来决定怎么合、以及"合"的三种模式怎么区分。

3.1 两阶段：先问，再合

两阶段的接口定义与三种合成模式，见 实现 HWC HAL 与 SF 与 HWC。

决策流程的另一份官方描述见 Hardware Composer HAL；新版 AIDL 化的 HWC 接口见 AIDL HWC。

先看看合成为什么是两次调用。

合成不是一次动作，而是两个阶段：

第一阶段是"问"：SurfaceFlinger 收齐这一帧可见的所有图层，调用 HWC 的 validateDisplay()。这一步不产出画面，只做决策——HWC 逐层检查：这个层能不能走硬件叠加？能不能留在叠加平面（overlay）上？

第二阶段是"答"：对于被判为"不能走硬件"的层，SurfaceFlinger 通过 getChangedCompositionTypes() 拿到变更结果，把这些层交给 GPU 合成，最后调用 presentDisplay() 提交。

两阶段之间，HWC 返回的是逐层的合成类型：DEVICE（走硬件叠加）或 CLIENT（交给客户端，也就是 GPU 合成）。合成的本质是一道分配题：有限的叠加平面怎么分给哪些层，剩下的谁来兜底。

这两个阶段的接口定义与三种合成模式，见 实现 HWC HAL。

3.2 决策结果实测：在真机上怎么看

好了，决策结果其实可以直接读出来。

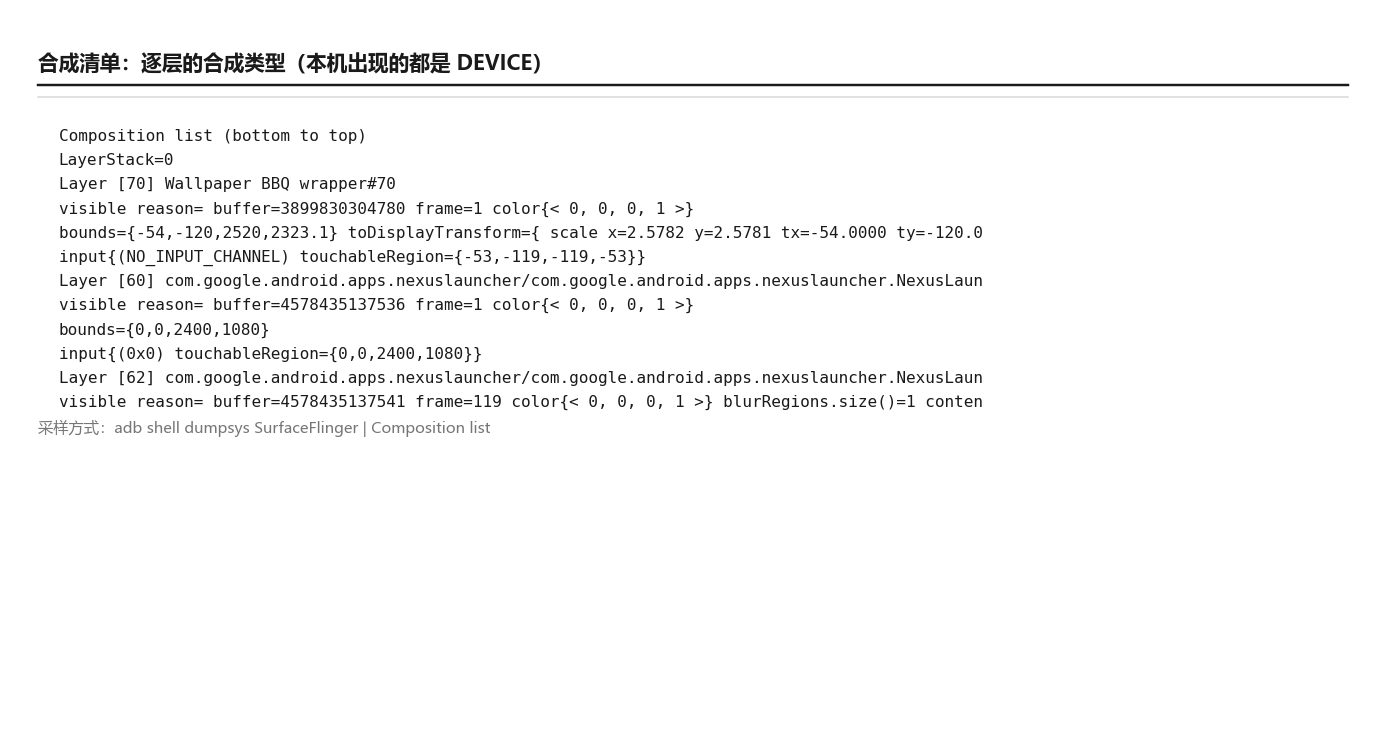

决策结果是可以直接读出来的。dumpsys SurfaceFlinger 会打印一份合成清单（Composition list），逐层列出合成类型。

本机读到的清单里，真实图层一行行排着，每行第三个字段就是合成类型——本机出现的都是 DEVICE：

Composition list (bottom to top)
           8 |         2040 |     DEVICE |          0 |    0    0 1080 2400 | ...
           9 |         2019 |     DEVICE |          0 |    0 2337 1080 2400 | ...
          13 |         2024 |     DEVICE |          0 |    0    0 1080  136 | ...

这一列的含义很直接：DEVICE 表示这一层被交给了硬件路径，CLIENT 表示它被交给了 GPU。数量上还有个隐含信息——能同时拿到 DEVICE 的层数是有限的，官方在 HWC HAL 的文档里给过一个下限要求（至少 4 个叠加平面），超出的层就只能走 CLIENT。

3.3 三种模式与两个开关

OK，逐层的结果汇总起来，就是三种模式。

逐层的 DEVICE/CLIENT 汇总起来，整个显示这一帧的合成模式落进三种之一：

• HWC：所有层都走硬件叠加，GPU 不参与合成；
• GLES：所有层都交给 GPU 合成；
• MIXED（混合合成）：一部分硬件、一部分 GPU。

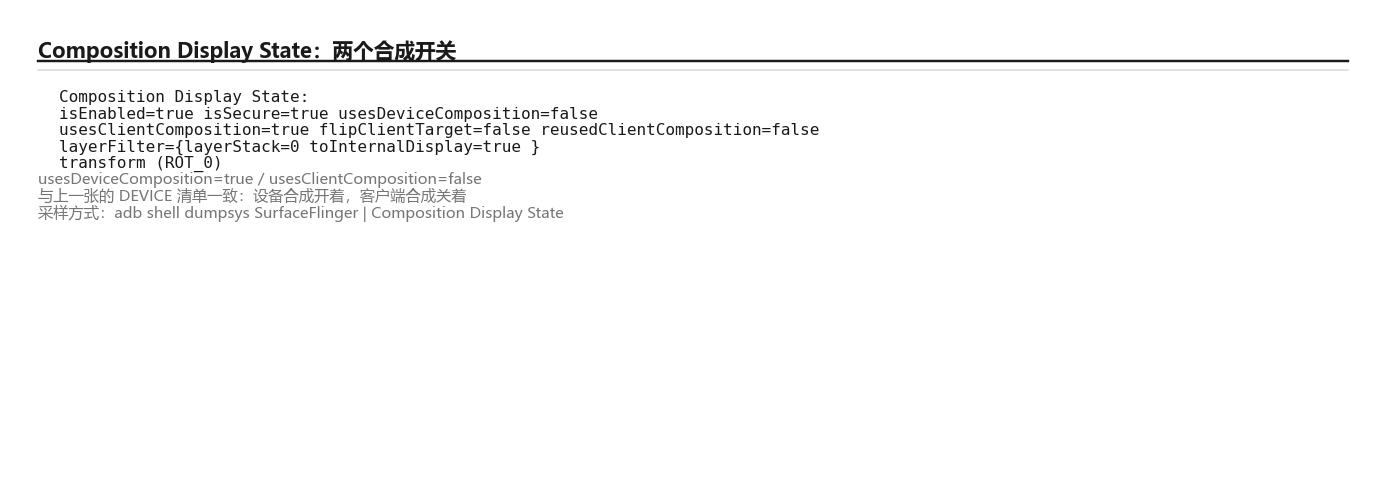

显示的状态则被两个布尔开关概括：

Composition Display State:
   isEnabled=true isSecure=true usesDeviceComposition=true
   usesClientComposition=false flipClientTarget=false reusedClientComposition=false

本机读到的 usesDeviceComposition=true / usesClientComposition=false，与前一张图的 DEVICE 清单一致——这就是 MIXED 之外的那两种状态在文本上的样子：设备合成开着，客户端合成关着。

官方文档里还有一个细节值得记住：硬件叠加在主线程上是阻塞调用，而 GPU 合成是并行执行的。这个差别直接决定了一帧超时该归到谁头上——后文第五章讲失败模式时会用到。

三种模式的代价可以用一张表对齐：

这张表说明了一个反直觉的结论：图层越多，功耗越高——不是因为「画得多」，而是因为「合成路径从硬件掉到了 GPU」。 一个只有三个简单图层的界面可能全程走硬件合成，而一个叠了十几层阴影与圆角的界面几乎必然触发 GPU 合成。这就是边界里「减少图层数」在工程上真正重要的原因。

3.5 合成失败的三种形态

OK，把两个计数器放进真实故障里看，一共三种形态。

合成这一站出错，表现出来是三种不同的形态，而它们的原因完全不同。

第一种：硬件路径接不住，悄悄掉到 GPU。 表现是功耗上升、发热增加，但帧率可能完全不掉——因为 GPU 合成虽然更贵，仍然是能按时完成的。这一种最容易被忽略，因为它不产生可见的卡顿，只产生电量的下降。判据是看合成模式是不是从 HWC 变成了 MIXED。

第二种：GPU 也接不住，帧就掉了。 表现是 GPU 侧的 missed frame 计数快速增长，同时用户能感知到画面停顿。这一种通常会伴随 GPU 占用率上升，比较容易归因。

第三种：合成按时完成了，但合成的内容是旧的。 这是最隐蔽的一种——SurfaceFlinger 这一帧拿不到新缓冲，只好沿用上一帧（§2.1 那张表的第三行）。此时所有计数器都可能是正常的：合成没超时、没有 missed frame、GPU 也不忙，唯一不对的是应用交晚了。判据只能回到时间轴上看 queueBuffer 的时刻。

三种形态里，第三种最值得记住。 因为它把"掉帧"这个词的两种含义分开了：一种是系统没跟上（前两种），一种是应用没交上来（第三种）。前者要去查合成路径与图层数，后者要去查应用自己的绘制耗时。归错方向，怎么优化都不会有效果。

3.4 失败时长什么样：两个丢帧计数

先看看合成这一站出错时长什么样。

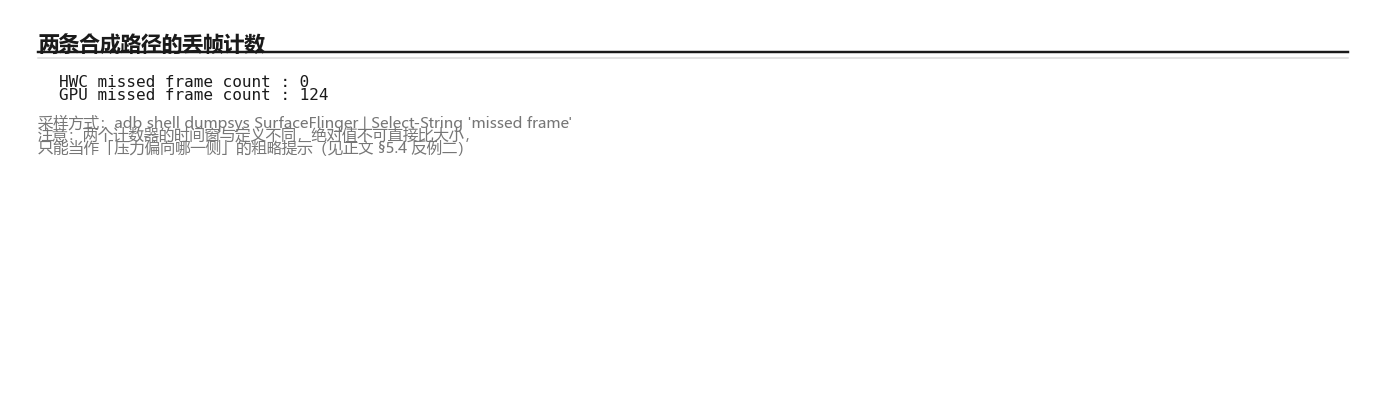

合成这一站的失败模式很具体：错过 Vsync。dumpsys 里有两个现成的计数器：

    HWC missed frame count: 158
    GPU missed frame count: 490

两个计数器的差别是谁错过了。HWC 少帧意味着硬件合成路径没能按时交付；GPU 少帧意味着客户端合成没赶上。本机这一次读到的两个数字是 HWC 侧 0、GPU 侧 124——这台模拟器的合成几乎全部由 GPU 承担，所以 GPU 侧的计数明显更高。注意这两个计数是自开机累计的：同一台机器另一次开机读到的是 HWC 侧 158、GPU 侧 490，绝对值完全不同——这也是为什么 §5.4 会把「比值」列为一条需要谨慎使用的线索。这两个计数的比值本身就是一条线索：它告诉你这一帧的合成压力落在硬件路径还是 GPU 路径上。

四、上屏怎么对齐：Vsync 的三个相位与 DispSync

合成完了，最后一个问题是什么时候亮。这一章讲时序。

4.1 三个相位：HW_VSYNC、VSYNC、SF_VSYNC

先看看这条节拍在系统里变成了几个。

垂直同步（VSYNC）：显示控制器在画完一帧之后发出的一个节拍信号。它的原始形态来自硬件，但系统里流动的并不只这一个。

在 AOSP 的实现里，一条 Vsync 在到达应用之前会经过两次取舍，于是出现三个相位：

• HW_VSYNC（硬件 Vsync）：显示控制器真正发出的那个信号；
• VSYNC：SurfaceFlinger 转发给应用的节拍，它与 HW_VSYNC 之间存在一个偏移；
• SF_VSYNC：SurfaceFlinger 自己按这个节拍工作的时刻。

中间的偏移不是误差，是故意留的：应用需要在 Vsync 之前把它这一帧准备好，SurfaceFlinger 才能在 Vsync 之后立刻合成。所以应用拿到的"节拍"必须提前一点。

三个相位与 DispSync 的参数，见 实现 VSYNC。

三个相位的存在，解释了一个常见的不理解：为什么应用在 Vsync 回调里立刻开始绘制，仍然会错过这一帧？ 因为应用订阅到的那个「Vsync」本来就不是硬件那个 Vsync——它被提前了一个偏移量。应用是在「预计显示时刻之前」被叫醒的，不是在「显示时刻」被叫醒的。错过它，意味着这一帧的截止线比你以为的更早。

4.2 DispSync：偏移量是怎么算出来的

相位偏移与 Vsync 参数，见 实现 VSYNC；多刷新率下的选率策略见 多刷新率。

好了，偏移从哪来，就是 DispSync 要回答的问题。

产生这个偏移的模块叫 DispSync（显示同步）。它要解决一个很实际的问题：显示器的 Vsync 是硬件给的，而应用需要提前被叫醒，那到底提前多少？

DispSync 的答案不是拍一个常数，而是维护两个时长：

• mWorkDuration（工作时长）：应用从被唤醒到把缓冲交出来，通常需要多久；
• mReadyDuration（就绪时长）：SurfaceFlinger 从拿到缓冲到合成完成，通常需要多久。

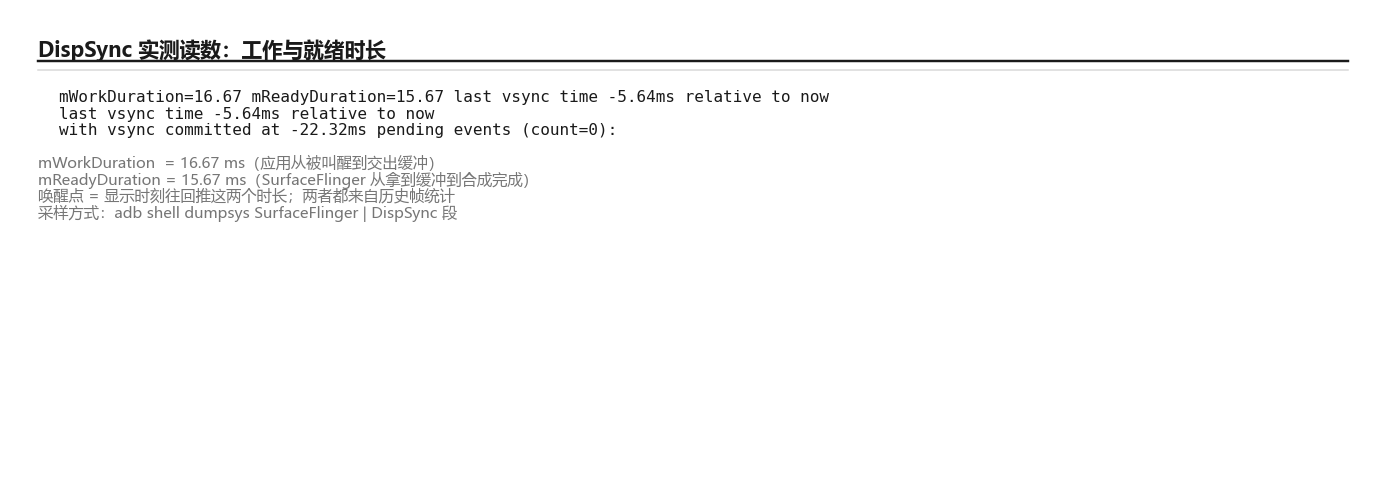

两个时长都来自对历史帧的统计。唤醒点 = 显示时刻往回推这两个时长。本机读到的值是：

mWorkDuration=16.67 mReadyDuration=15.67 last vsync time 11.76ms relative to now
 with vsync committed at 11.75ms

这里有一个反直觉的点：mWorkDuration 恰好是 16.67 毫秒，也就是 60 Hz 的整帧周期。这不是巧合——本机只有 60 Hz 一个模式，工作时长被统计到了一个整周期上，意味着唤醒点被推到了上一帧。真机上多刷新率设备的这两个值会随刷新率变化，这也是第十一篇要讲的内容。

4.3 VsyncSchedule：谁在等这个节拍

OK，偏移算出来了，下面看谁需要被叫醒。

偏移算出来之后，还有第二个问题：谁需要被叫醒？

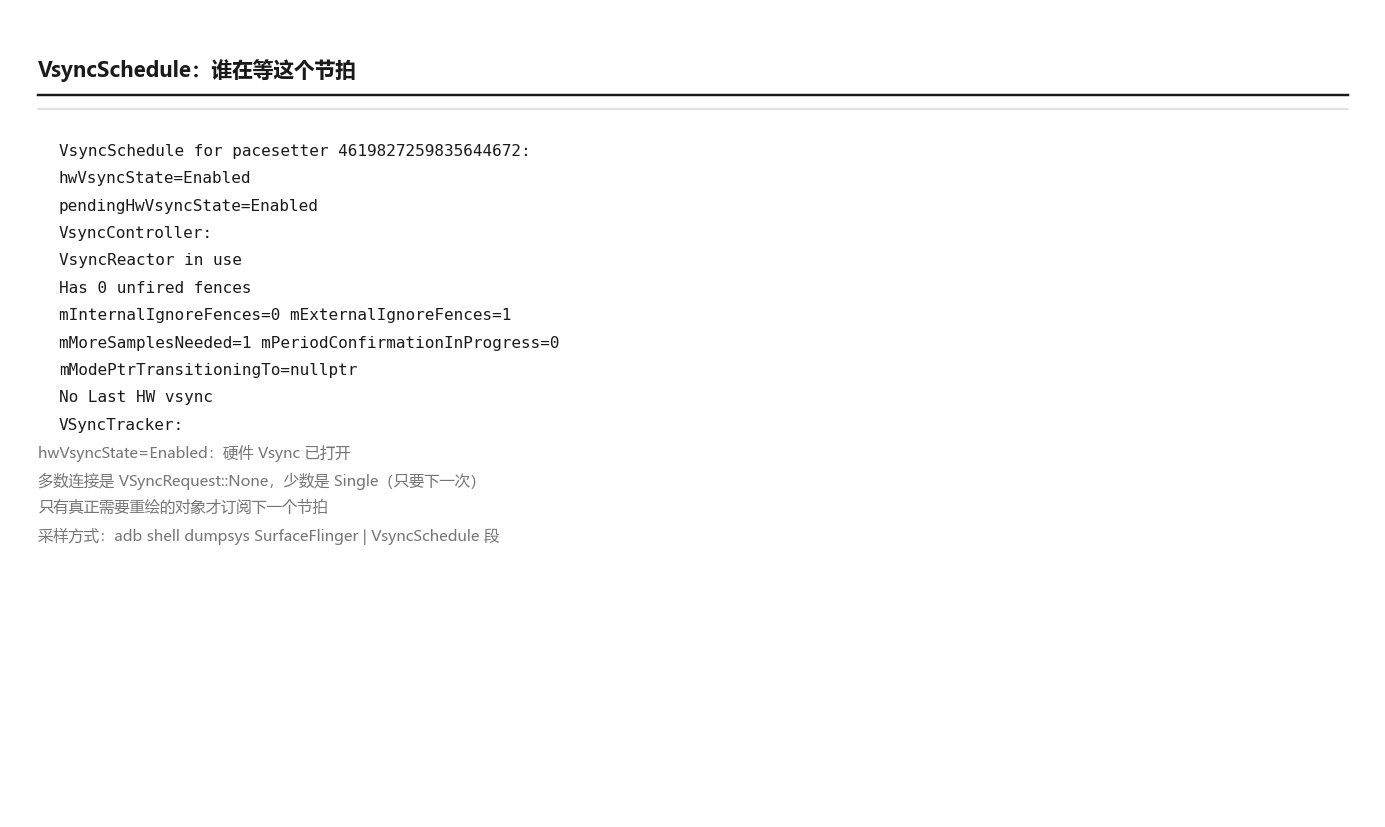

答案在 VsyncSchedule（Vsync 调度表）里。它维护一批连接（Connection），每个连接代表一个等待 Vsync 的对象——应用的主线程、RenderThread、其他系统服务。本机读到的这一段很能说明问题：

VsyncSchedule for pacesetter 4619827259835644672:
hwVsyncState=Enabled
pendingHwVsyncState=Enabled
...
    Connection{0x74d145456f50, VSyncRequest::None}
    Connection{0x74d14545b090, VSyncRequest::Single}
    Connection{0x74d14545b8d0, VSyncRequest::Single}

两件事可以直接读出来。一是 hwVsyncState=Enabled：硬件 Vsync 已经打开；如果这一项是 Disabled，那么整条链路的节拍其实是由软件模拟的——这在排查某些机型问题时是个关键判据。二是每个连接后面的 VSyncRequest 取值：多数是 None（这一帧不要），少数是 Single（只要这一次）。只有真正需要重绘的对象才会订阅下一个节拍，这是 Android 省电设计的一部分。

请求的形态不止「要一次」这一种。AOSP 的 EventThread.h 里，这个枚举的取值是：

• VSyncRequest::None（−1）：这一帧不需要，别叫我；
• VSyncRequest::Single（0）：只要下一次；
• VSyncRequest::Periodic（1）：按周期持续订阅；
• 较新的版本里还追加了 Persistent 与 SingleSuppressCallback——用于「持续订阅」与「这一帧别叫、下一帧还要」这类更细的语义。

其中周期订阅那一档才是耗电的真正来源。 界面静止时，理想状态下所有连接都应该是 None，整条链路接近休眠。如果界面静止而 CPU 占用依然居高不下，第一件要查的就是有没有对象错误地长期订阅了周期请求。 本机读到的这一屏里绝大多数是 None、少数是 Single，一档周期订阅都没有——因为当时并没有持续动画在跑。

注：这一组的枚举名以 AOSP EventThread.h 为准。中文社区流传的写法常作「None / Single / Persistent」三档，把 Periodic 漏掉或与之混为一谈；而本机实测输出里也只出现了 None 与 Single 两种。「枚举有哪几档」与「这台机器上出现了哪几档」是两件事，别把它们并成一句。

4.4 相位偏移会漂移吗

先看看最后一个疑问。

到这里还剩一个必须回答的问题：DispSync 用的是统计出来的时长，而统计值会变。如果工作时长突然变长，唤醒点会不会来不及调整，导致成片掉帧？

答案是：这正是 DispSync 存在的理由。它与硬件的 Vsync 之间维持着一个反馈回路——每个周期都拿实际的就绪时刻去校正模型，偏移量随之缓慢调整。它不是一次性配置，而是一个持续收敛的控制环。

这个设计带来两个可观测的后果。

一是偏移量会随负载移动。 应用突然变重（比如开始解码大图），mWorkDuration 会跟着变长，唤醒点随之前移。所以在 trace 上看到的偏移不是一个固定常数——如果拿一台机器的偏移值去套另一台机器，结论必然是错的。

二是它需要时间收敛。 负载刚发生阶跃变化的那几帧，模型还停在旧值上，这几帧最容易掉。这也是为什么「刚打开应用的瞬间」往往比「稳定运行之后」更容易卡：它不是应用代码的问题，是控制环还在收敛。

理解了这一点，本章三张图就串成了一条链：三个相位决定了谁在什么时刻被叫醒，DispSync 决定唤醒点往前推多少，而这个推的量是一个持续校正的估计值。

三个站点讲完了：缓冲区在 BufferQueue 里流转，合成分两阶段分配硬件与 GPU，上屏由 DispSync 对齐节拍。下面把这三站串起来，看一次真实的滑动。

五、实测：一次滑动把整条链路走一遍

前三章是分站看的。这一章把站连起来，回答一个更实际的问题：卡住的时候，怎么知道停在哪一站。

5.1 把一张 trace 拆成六段

先看看判读的顺序。

抓帧之后，第一件事不是找红色，而是找到六个阶段各自的边界：它们在同一条时间轴上，但归属不同的进程与线程。

判读的顺序可以固定下来：

1. 先看输入段：找 aq（应用队列）相关的事件，确认输入事件什么时候到达应用进程。这一段长，说明输入分发慢；
2. 再看主线程段：找应用主线程上的 Choreographer#doFrame。这一段长，说明测量/布局/绘制指令收集慢；
3. 然后看渲染线程段：找 RenderThread 上的绘制活动，以及它到 GPU 的栅栏。这一段长，说明绘制命令记录或 GPU 执行慢；
4. 接着找提交点：queueBuffer 事件就是第四步的边界，它的时刻决定了这一帧能赶上哪一个 Vsync；
5. 再看合成段：SurfaceFlinger 线程上的合成活动，以及 presentFence（呈现栅栏）。这一段长，说明合成压力大；
6. 最后对上屏时刻：显示侧的呈现时刻与 Vsync 序列对齐。

这六段的归属是排查的分水岭：前三段属于应用，第六段属于硬件时序，中间两段属于系统。一道常见的误判是把合成慢当成应用慢——它们的修法完全不同。

每一段在 trace 上要找的事件，可以固定下来：

判读最容易踩的坑是「只盯最长的那一段」。 一帧超时的原因往往不在最长的一段，而在离 Vsync 最近的那一段——因为截止时间是固定的，谁离截止线近，谁就是瓶颈。长度是干扰项，位置才是判据。

Perfetto 官方的 trace 分析范例（含可直接套用的 SQL）见 Android trace analysis；Android Studio 侧的卡顿检测入口见 Jank detection。

5.2 一处实测限制：帧级时间戳为什么取不到

OK，这一节写的是一次失败。

这一节写的是一个失败，因为它的成因比结论更有用。

按常规做法，判读完六段之后下一步应该是把两个关键线程并排放：应用的 RenderThread 与 SurfaceFlinger 的主线程。它们在一帧里的关系不是接力而是竞速——RenderThread 要在 Vsync 之前交出缓冲，SurfaceFlinger 要在 Vsync 之后立刻合掉；交晚了，SF 这一帧就只能沿用旧帧。

要做到这一点，需要帧级时间戳。本篇尝试了两条取法，两条在本机都没有拿到数据：

第一条是 dumpsys SurfaceFlinger --latency。 官方把它当作帧延迟的查询入口，返回一个刷新周期加最多 128 行"期望呈现 / 实际呈现 / 帧就绪"的三元组。本机实测的是：

adb shell dumpsys SurfaceFlinger --latency
16666666

只有第一行：16666666 纳秒，也就是 60 Hz 的周期。三元组一行都没有——不管是无参（主显示）、指定显示 id、还是指定图层名，三次尝试都是同样的结果。这意味着这台设备上那条按层维护的延迟环形缓冲是空的。

第二条是 Perfetto 的 FrameTimeline 数据源。 它在 perfetto --query 里是注册状态（android.surfaceflinger.frametimeline，由 /system/bin/surfaceflinger 提供），但两次实抓都没有产出帧时间线切片——第二次还专门把 debug.sf.vsync_reactor_ignore_present_fences 置为 false 并重启了 SurfaceFlinger，结果一样。

两条路都指向同一个原因：这套模拟环境里的显示链路是被模拟出来的（gfxstream ＋ SwiftShader，图形调用转发到宿主机），它不产生真实显示控制器那种"呈现语义"。而帧级时间戳恰恰依赖呈现语义——没有真实的呈现事件，就没有可记录的时间戳。

所以这一篇的时序证据只能来自另外两类观测量：一类是计数器（两次采样的增量，§2.6 那张图），一类是水位（DispSync 的两个时长、Vsync 的连接状态、活跃层数）。它们能回答"压力在哪一侧、节拍怎么算"，但回答不了"这一帧的第 37 毫秒发生了什么"。

这条限制也解释了本专题的篇目安排：帧级归因（jank_type 那一套）被放到了第十三篇，并且标明需要真机。 不是因为它难，而是因为在这样的环境里它的输入数据根本不存在。

5.3 图层快照：94 层意味着什么

合成活动的逐帧查看入口见 Winscope 总览；dumpsys 的用法见 dumpsys。

好了，最后换一个维度——不看时间轴，看数量。

最后一个实测项不看时间轴，看数量。同一时刻，系统里有多少层在参与合成？

adb shell dumpsys SurfaceFlinger | Select-String "Active Layers"

本机读到的答案是 79：

Active Layers - layers with client handles (count = 94)

94 这个数字乍看夸张——屏幕上显然没有那么多个可见的东西。原因在于"层"不等于"可见内容"：每个 Surface（表面）背后都是一个层，包括那些尺寸为 0、被遮挡、或者已经不再重绘的层。它们仍然占着 BufferQueue，仍然要在合成时被逐层判一遍合成类型。

这个数字会随设备状态浮动：本机在另外两次采样里读到过 93 与 94——刚开机、刚滑动过、刚退出应用都会改变它。但有一点稳定：它总是远大于屏幕上看得见的东西。 这一点也解释了一个常见现象：应用退出后帧率没有立刻恢复，往往是因为它的层还没有被真正销毁，合成器还在为它做无用功。

5.4 两个反例：看起来像结论，其实不是

先看看两个反例。

实测容易得出一些看起来很硬的结论，而它们大多带一个隐含条件。这里给两个本篇自己的反例，作为读后面十二篇的预防针。

反例一：「本机队列深度是 2，所以 Android 的默认队列深度是 2。」 前一半是实测，后一半是越界。队列深度可以被设备配置覆盖，本机读到 2 只能说明这台设备是 2。正确的表述是「本机 NUM_FRAMEBUFFER_SURFACE_BUFFERS=2」，而不是「Android 用双缓冲」。

反例二：「HWC 丢帧 158、GPU 丢帧 490，所以 GPU 是瓶颈。」 这个推论同样越界了。两个计数器统计的时间窗与定义都不同，绝对值不能直接比大小，比值只能当作「压力偏向哪一侧」的粗略提示。要判断真正的瓶颈，得回到时间轴上看栅栏的位置——也就是 §1.4 给出的那条判据。

这两个反例指向同一条纪律：实测给出的是「这台机器上的读数」，不是「系统的性质」。 把读数与性质分开陈述，是这一行最基本的要求，也是最容易在写作中被忽略的一步。

5.5 trace 之外：三条命令就够用

Perfetto 的入门与常规抓帧流程见 开始使用 Perfetto。

设备侧抓系统 trace 的官方步骤见 On-device tracing；SQL 表的字段定义见 Perfetto SQL tables。

OK，抓帧不是每次都需要。

Perfetto 很强，但它不是每次排查都需要。日常有三个问题，用 dumpsys 就足够回答，而且比打开 trace 快得多。

问题一：这台设备的显示链路在什么状态？

adb shell dumpsys SurfaceFlinger --displays

关注三个字段：activeMode 的分辨率与 vsyncRate（一个还是多个模式）、vrrConfig（是不是 N/A，即有没有自适应刷新率）、renderRate 与 activeMode.vsyncRate 是否一致（不一致说明发生了刷新率覆盖）。

问题二：合成压力在哪一侧？

adb shell dumpsys SurfaceFlinger | Select-String "missed frame"

两个计数的增速（不是绝对值）告诉你在这一段时间里压力偏向硬件路径还是 GPU 路径。

问题三：有没有层在漏？

adb shell dumpsys SurfaceFlinger | Select-String "Active Layers"

在同一个界面进出前后各读一次，看计数有没有回到原来的水平。

这三条命令的价值不在于给出答案，而在于决定"要不要上 trace"。 如果三条命令都正常，那么问题极可能在应用侧，直接去量应用的绘制耗时比抓整机 trace 更有效；如果三条命令里有一条异常，再针对那一侧抓 trace。先分流，再深挖——这是把工具用出效率的关键。更完整的抓帧与分析方法，见工具前置专题。

六、版本矩阵：Android 10→17 的六次演进

前五章讲的是现状。这一章把那套现状放回时间轴上——这条链路的每一次改动，都对应一个具体的生态事件。

6.1 六次演进

性能提示侧的官方说明见 ADPF 与慢会话 与 GAME 功耗模式。

Android 16 与 17 的完整变更清单见 Android 16 版本说明 与 Android 17 版本说明。

先看看时间轴上发生了什么。

从 Android 10 到 17，与显示链路直接相关的变动有六次：

六次演进可以压成一条主线：从"固定"走向"动态"。 Android 10 之前，刷新率是固定的、内存分配器是固定的、图层控制是一把梭；10 之后，图层可以事务式更新（10）、刷新率可以选（11）、可以自适应（15）、卡顿可以归因（12）、性能可以协同（14）。

本节七条变动的官方出处：Android 10–15 的图形侧变动见各版本 release notes 与 ARR 文档；Android 16 的 Vulkan 要求见 实现 Vulkan。

这七条变动按性质可以再分三类，分类的意义在于它们的失效方式完全不同：

• 接口层变动（10 的 ASurfaceControl、12 的 FrameTimeline）：改变了「能看到什么、能控制什么」；
• 时序层变动（11 的多刷新率、15 的 ARR）：改变了「一帧有多少时间」；
• 底座层变动（12 的 dma-buf heaps、15/16 的 16 KB 页、17 的 ION 弃用）：不改变接口，只改变内存的样子。

三类里最容易被低估的是第三类。 接口层变动会立刻报错，时序层变动会在性能上体现，而底座层变动往往只在特定机型上才暴露——16 KB 页就是典型：在 4 KB 设备上一切正常，换到 16 KB 设备上才现原形。下一节就讲它。

6.2 一条被误传的硬要求：Vulkan 1.4

Vulkan 版本要求见 实现 Vulkan；Android 17 的图形侧方向见 Android 17 功能清单。

好了，这一章最容易传错的是 Vulkan 那条。

版本矩阵里最容易传错的是 Vulkan 那条。流传的说法是"Android 17 要求 Vulkan 1.4"，这个归因是错的。

官方文档写得很清楚：随 Android 16 及更高版本发布的设备必须支持 Vulkan 1.4；随 Android 13 及更高版本发布的必须支持 Vulkan 1.3；出厂运行 Android 10 的设备必须支持 Vulkan 1.1。也就是说，1.4 这条线不是 17 才划的，是 16 就划了。Android 17 这一侧的新东西是"把 Vulkan 定位成主要的低层 GPU API"这个方向性表述。

这条差距在模拟器上看得特别直白。启动日志里有一行：

Vulkan 1.4 is not supported for the guest and won't be enabled

而同一份日志里的能力上限是 guestVulkanMaxApiVersion: 1.3.0。也就是说，一台跑 Android 16 的模拟器并不满足 Android 16 对设备的要求——它满足的是 Android 13 那一档。这条事实本身就是一个很好的提醒：Android 版本号不等于设备能力，版本只规定下限，不保证上限。

6.3 16 KB 页：本机唯一能做真机不好做的对照

16 KB 页的适配要求见 页大小指南；内存分配底座的迁移见 dma-buf heaps。

OK，最后一个演进点值得单独说。

最后一个演进点值得单独说，因为它涉及一个应用侧必须处理的硬期限。

Android 15 起，系统支持 16 KB 页大小；而 Google Play 的规则是：自 2025 年 11 月 1 日起，面向 Android 15 及更高版本的新应用与更新，必须在 64 位设备上支持 16 KB 页；自 2027 年 2 月 1 日起，不支持的更新将无法发布。 官方同时在 Android 16 里提供了兼容模式（android:pageSizeCompat）作为过渡。

对显示链路来说，页大小影响的是图形内存的对齐与碎片：缓冲区需要按页对齐，页变大之后，同样大小的缓冲占用的页数变少、页表项变少，但对齐造成的浪费可能变大。这不是"越大越好"的问题，是"必须适配"的问题。

16 KB 页的两道时间线与适配方式，见 Android 页大小指南 与 Android 16 的 行为变更。

本机恰好具备做这个对照的条件：系统镜像里同时存在默认镜像与 16 KB 页镜像（后者的 AVD 配置里 tag.id = page_size_16kb）。同一台"设备"、同一个 Android 版本、只换页大小——这种对照反而比在真机上做更干净，因为真机换页大小通常要重刷系统。

6.4 这张矩阵怎么用

先看看这张矩阵怎么用起来。

版本矩阵不是用来背诵的，它有三个具体用法。

用法一：给"这句结论最早什么时候成立"划一条线。 比如讲多刷新率时，要知道 setActiveConfigWithConstraints 是 Android 11 引入的；讲 jank 归因时，要知道 FrameTimeline 需要 Android 12 以上。不划线就会出现"在 Android 10 上讲 FrameTimeline"这种错。

用法二：判断一个现象的成因属于哪一层。 接口层、时序层、底座层三类变动的失效方式不同（§6.1 的三类划分）。遇到一个"在某批机型上才出现的怪现象"，先看它落在哪一类：如果落在底座层，那大概率是内存布局问题，而不是逻辑错误。

用法三：给应用的兼容策略排序。 底座层的变动带硬期限（16 KB 页的两道时间线就在那里），时序层的变动影响体验（刷新率策略要适配），接口层的变动则要求改代码。按"有硬期限的先做"排序，比按"看起来重要的先做"更实际。

这三条用法有一个共同前提：版本矩阵里的每一条都得能回答"在哪份官方文档里"。 本节的七条变动、以及 §6.2 与 §6.3 的两处纠正，出处都在官方文档与 release notes 里，读者可以逐条复核。

七、读法：怎么用这套坐标系读后面十二篇

OK，地图画完了。这一章说清怎么用它。

7.1 三条读法

好了，地图画完了，下面说清怎么用它。

第一条：先问"这一段在哪个进程里"。 前面六章出现的所有实体——Choreographer、RenderThread、BufferQueue、SurfaceFlinger、HWC、显示控制器——分别属于应用进程、系统进程、HAL 进程和内核。任何一句"这里慢"如果没有指明进程，就还没有可操作性。 后面每一篇讲一个站点时，都会先把这个站点的归属写清。

第二条：分清"文档怎么写"和"这台机器跑出来是什么"。 这条链路的官方文档是可靠的，但它描述的是通用链路；而真机行为受 SoC、驱动、OEM 定制影响。本专题的每一处读数都会标机型与 Android 版本，读到不带条件的绝对结论时，应当警惕。

第三条：把"渲染"与"显示"分开。 这是最容易混的一对。渲染是"算出像素"，显示是"把像素合上屏"。渲染慢的修法是减少绘制量、降低分辨率、优化着色器；显示慢的修法是减少图层数、避免遮挡、处理刷新率策略。混在一起讨论，就会得出"优化了渲染但卡顿没变好"这种结论。

这三条读法的原理是同一条：显示链路是一条有明确归属的流水线，任何结论都必须能落到三个坐标上——哪一段、哪个进程、什么条件。 缺任何一个，结论就不可验证。

其中： - 第一条（先问在哪个进程里）解决的是「出了事该找谁」； - 第二条（分清文档与实测）解决的是「这条结论能推广到多远」； - 第三条（把渲染与显示分开）解决的是「该优化哪一边」。

7.3 三个常见的错误推论

先看看三个最容易出现的错误推论。

把这条链路上最容易出现的错误推论列在这里，它们是后面十二篇反复要避开的坑。

错误推论一：「帧率高就没问题。」 帧率高说明平均吞吐够，但它不反映单帧的最坏情况。一个平均 60 帧、每秒掉两帧的界面，体验比稳定 55 帧更差——因为掉帧的分布比平均值更能被感知。要看的是分位数，不是平均数。

错误推论二：「CPU 没跑满就不该卡。」 §1.4 讲过这个反例：瓶颈可能在 GPU 侧，而 CPU 恰恰因为被栅栏挡住而显得空闲。"CPU 不忙"与"这一帧按时完成了"之间没有必然关系。

错误推论三：「减少绘制量就能解决显示侧的问题。」 绘制量与合成是两个站点。减少绘制量能降低第三步与第四步的耗时，但对第五步的合成压力几乎无能为力——合成压力的主要来源是图层数与合成路径。对症下药的前提是先确定病灶在哪一站。

7.2 本篇留下的三个问题

帧级归因机制（jank_type）的官方说明见 Perfetto FrameTimeline。

OK，这张地图能回答「在哪一站」，但还有三个问题没展开。

地图能回答"在哪一站"，但有三件事这一篇只给了入口，没有展开：

• 缓冲区为什么会"借不到"：四个状态全卡在消费者侧，具体是谁在压着不放？这是第四篇的主题；
• 合成决策到底按什么规则分配叠加平面：本篇只说了"有限平面怎么分"，没说分配算法与回退顺序。这是第八篇的主题；
• 怎么把一次卡顿归因到具体某一方：本篇用的是"数计数器和看 trace"，而系统其实提供了一套归因机制（FrameTimeline 的 jank_type）。这是第十三篇的主题，也是唯一需要真机才能做透的一篇。

八、系列地图与边界

8.1 十三篇怎么排

先看看这十三篇怎么排。

十三篇分两类。机制篇十篇（二到十、十二），证据以 AOSP 官方文档与源码为主，每篇把一个站点拆到底。自跑篇三篇（十一、十三，以及本篇的实测部分），证据以本机抓帧读数为主。

这样排的原理不复杂：一篇能承载多少信息量，由它的证据类型决定。 机制篇的证据是文本（文档与源码），可以写得密；自跑篇的证据是读数，必须留出交代条件的篇幅——同一句话在机制篇里是一行，在自跑篇里可能要配机型、版本和命令。

其中： - 机制篇的每篇：一个站点，一条主线，证据以官方文档与源码为主； - 自跑篇的每篇：一个可复现的实验，读数与条件同时给； - 置后再做的两篇：第十一与第十三篇，都需要真机才能做透。

这个安排和前面的专题不太一样：前面几个专题通常是"机制篇在前、自跑篇在后"，而这一篇把实测嵌在机制篇内部——因为这条链路的很多机制（DispSync 的相位偏移、合成类型判定）不跑一次根本看不见，只读文档会得到一个看起来正确但没有细节的印象。

8.2 与已交付七专题的边界

这一节的判断依据是各专题的官方入口与各自的题域声明，可对照 图形架构总览 的分层来看。

好了，还有一个必须划清的边界。

这个专题站在前七个专题的下游。它承接它们的结果，但不重复它们的机制。

三处需要特别说明的边界：

与《移动端图形与功耗》的关系最需要划清。 那个专题讲"应用能画多少、该省多少"，是约束层；本专题讲"画出来的帧怎么合上屏"，是链路层。两者的交界处是帧预算：约束层决定一帧有多少时间可用，链路层决定这些时间花在哪一站。

与《图形性能剖析工具链》是工具与用法的关系。 那个专题讲 Perfetto 与 RenderDoc 怎么工作；本专题只把它们当验证手段，给命令、给 SQL、给读数，不重复讲工具实现。

与《2D 矢量引擎深挖》是上下游关系。 那个专题的终点是"像素被写进缓冲区"；本专题的起点恰好在那里。第十一篇讲缓冲区交接时，会引到那篇的结论，但不会往回讲光栅化。

九、小结与三项行动

9.1 三项可以立刻做的事

卡顿检测的官方入口见 Jank detection。

OK，最后把结论落成动作。

这一篇的结论可以落成三个动作，都不需要读源码、不需要刷机——只要一台 Android 12 以上的设备（真机或模拟器）和一条 adb 连接。

这三个动作的原理都一样：显示链路的绝大多数结论都能从外部观测到，所以不需要符号表、不需要调试版本，也不需要改代码就能验证。

其中： - 第一件（设备自查）量的是状态：队列深度、丢帧计数、活跃层数； - 第二件（抓一次 trace）量的是时间：主线程从帧开始到交出缓冲用了多久； - 第三件（查无用层）量的是浪费：层有没有被及时销毁。

第一件：把你手上的设备自查一遍。 三条命令拿到本篇的六个读数：

adb shell getprop ro.build.version.release
adb shell getprop ro.build.version.sdk
adb shell dumpsys SurfaceFlinger | Select-String "Build configuration|missed frame|Active Layers"

对照本篇的读数看三件事：队列深度是 2 还是 3、两个丢帧计数的比值、活跃层数是不是远大于可见内容。这三项就能告诉你这台设备的显示链路大致处在什么状态。

第二件：抓一次自己的 trace，只找一件事。 用第四章给的命令抓 10 秒，然后只看一个问题：你的应用主线程上，Choreographer#doFrame 到 queueBuffer 之间有多长。 这个长度决定你的应用能赶上哪一个 Vsync，比任何"优化建议"都直接。

第三件：检查你的应用有没有在制造无用层。 对照 Active Layers 的计数，看退出界面后这个数字有没有回落。如果没回落，说明有层没被销毁，合成器一直在为它们做无用功。这是最容易改、见效最快的一项。

这三件事有一个共同点：都不需要读源码。 原因在于显示链路有一个特性——它的很多结论可以从外部观测到。dumpsys 打印的是内部状态，Perfetto 抓的是时间轴，两者都不需要符号表，也不需要刷调试版本。这也是本专题能做到「每篇都有真图」的原因：与前几个专题不同，这一篇的证据主要来自观测，而不是阅读。

9.2 边界回指

好了，把边界再回指一遍，方便后文引用。

最后把边界再说一遍，方便后文引用。这一篇讲了显示链路的六个站点、两类流动对象（缓冲区与同步对象）、三条实测判据（队列深度、合成类型、相位偏移）。只给指针的是 ARR 的调度策略、FrameTimeline 的归因机制、厂商叠加层的实现差异。完全不碰的是渲染算法、移动端功耗取舍、引擎渲染器内部、抓帧工具本身的实现。

9.3 下一篇

OK，这一篇是地图，下一篇从第一站开始。

这一篇是地图，下一篇从第一站开始：应用是怎么被"叫醒"的。

Choreographer 这个名字听起来像个调度器，实际上它的正式身份是"按 Vsync 节拍分发的回调调度器"。它要处理的麻烦比想象中多：VSync 请求可以按需订阅也可以长期订阅；回调有优先级（输入、动画、遍历、提交四档）；而在它之下，DisplayEventReceiver 还要处理一条从显示控制器一路传上来的信号。下一篇把这条"叫醒链"完整走一遍，并给出一个可以直接量出来的问题：为什么"界面不动的时候 CPU 占用应该降到接近零"。

相关链接

• 下一篇（预告）：【Android 图形显示系统】（二） Choreographer：谁在召唤 Vsync
• 本专题的工具前置：《图形性能剖析工具链》全十三篇
• 官方一手文档：图形架构总览 ｜ BufferQueue 与 Gralloc ｜ 实现 VSYNC ｜ 实现 HWC HAL ｜ 自适应刷新率 ARR ｜ Perfetto FrameTimeline
• 相关系列：2D 矢量引擎深挖 ｜ 移动端图形与功耗 ｜ 图形性能剖析工具链

With Best Wishes.
