形状谱系：34 个形状类型与 32 位路径

站点链接：技术博客页 ｜ 公众号：溯光的图形笔记

上一篇把窄相拆完了：GJK 判相交、EPA 算穿透深度、面-面裁剪出接触流形。那一篇从头到尾都把形状当成一个支持函数提供者，好像它天生就存在。可形状本身是一大家子：球、盒、胶囊、圆柱、锥形胶囊、锥形圆柱、凸包、三角形、平面、空形状、三角网格、高度场，外加三种复合形状与三种装饰器。它们从最简单的解析几何一直到几万个三角形的网格，复杂度差着好几个量级，窄相的开销也就跟着差着量级。

更要紧的是另一件事。窄相算完之后，它会交出一组接触点和一个法线，可它还会附上一张回执：这一下到底打在了谁的哪一块上。对一个球来说这问题没有意义，对一个由两百块碎片拼成的复合形状来说，这个问题必须有答案。Jolt 的答案是 SubShapeID，一个 32 位的整数。

这一篇就拆这两件事：形状谱系（有哪些形状、它们各自有什么硬约束、怎么组织）与命中的编码（32 位怎么装下一条路径）。

先把这一层要回答的问题列出来。它有三问：有哪些形状（谱系与复杂度阶梯）、怎么组织（复合三支与装饰器）、怎么指出是哪一块（SubShapeID 的位编码）。外加一个容易被忽略的问题：这套编码的边界在哪，什么时候会撞墙。

系列文章写作风格说明

• 术语双语：首次出现的核心术语写成「中文（English）」，后文可只用英文；
• 三层分开说：官方文档怎么写、源码怎么实现、本机跑出来是什么，这三层在文中分开陈述，不混成一句；
• 读数标口径：每一个数字都标来源与条件（版本、场景、规模、编译选项、日期）；
• 自跑优先：本专题的图以本机编译运行 Jolt 得到的真图与官方一手图为主，自绘为辅；
• 不写没有落点的说法：凡是官方文档与源码里找不到对应命名的说法，文中会明确指出查无落点；
• 本篇的知识地图：三条主线贯穿全篇，谱系的代价（复杂度是性能与约束的分层，谈不上学术分类）、 编码的代价（SubShapeID 是一条路径压进 32 位，不是序号）、 边界的代价（位宽是硬上限，撞墙时引擎会明确报错）。三条线各自的落点见 §0.4；
• 本篇不涉及：约束家族与求解迭代（第八、九篇）、岛与睡眠（第十篇）、连续碰撞检测（第十一篇）、 形状的二进制序列化格式细节（Saving Shapes 一节只作索引）、自定义形状的实现教程 （Creating Custom Shapes 只登记注册机制）、软体与 GPU 那条路（Jolt 的 GPU 通路只服务发束头发， 本系列另有专篇）。

入口：几何输入与命中的回执

先把这个话题在整条链上的位置摆清。宽相（broad phase）回答「哪些体的包围盒重叠了」，窄相回答「碰上了没有、碰得有多深、接触面在哪」。这两层都有一个共同前提：体身上挂着一个形状。宽相算的是这个形状的包围盒，窄相要的是这个形状的支持函数、体积、质心、以及「打到哪一块」的分辨能力。

0.1 形状是「几何 + 元数据 + 能力」的三合一

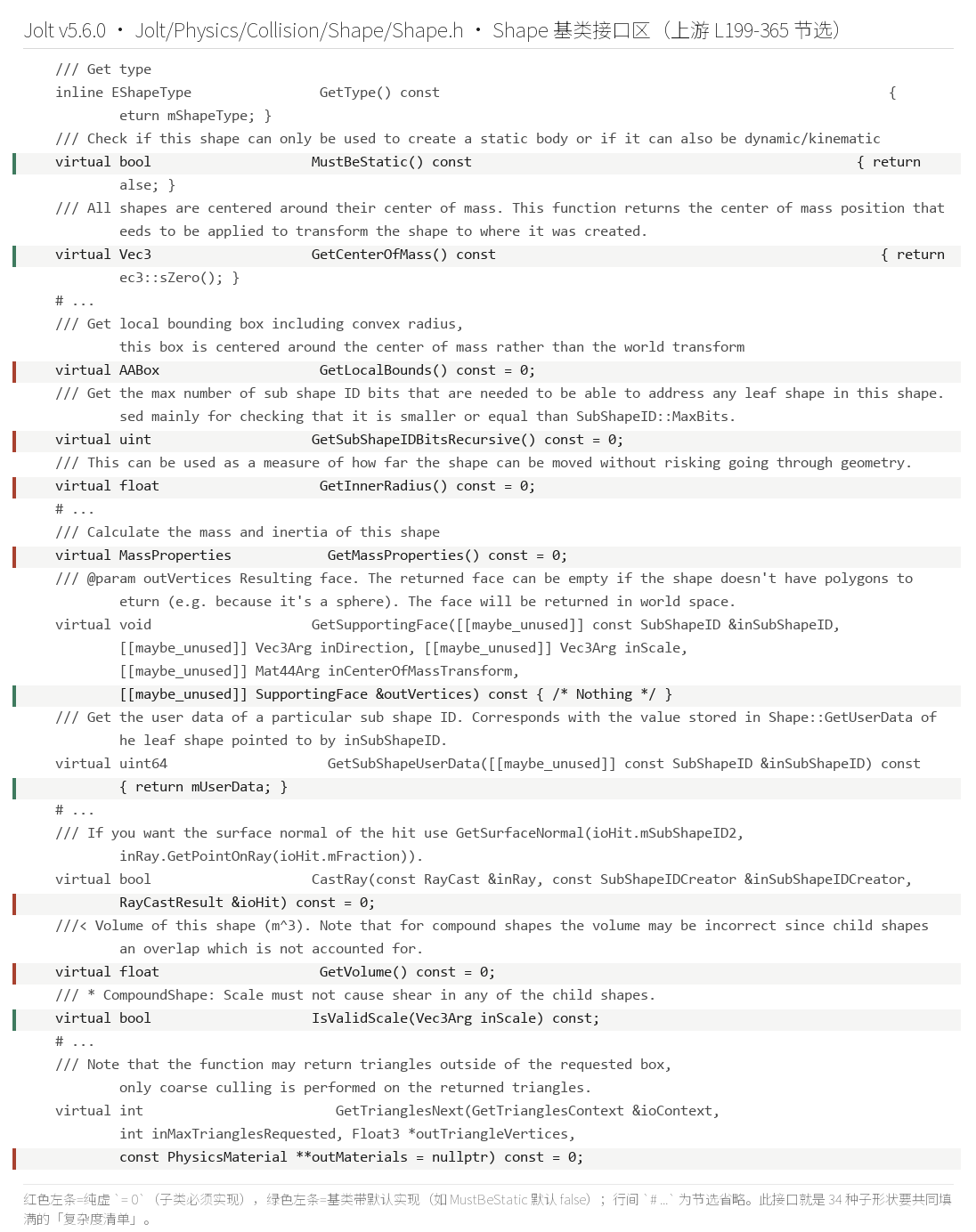

OK，打开 Jolt/Physics/Collision/Shape/Shape.h，基类 Shape 一共声明了三十多个接口。把它们按用途分一下，会看出形状这个东西是三合一：

• 几何：GetLocalBounds()、GetVolume()、GetCenterOfMass()、GetMassProperties()、GetInnerRadius()；
• 能力：CastRay()（射线打它）、CollidePoint()（点是否在它里面）、GetSupportingFace()（给窄相裁流形用）、CollectTransformedShapes()（把复合形状摊平）；
• 元数据：GetType() / GetSubType()（两个枚举，本篇的主角）、GetMaterial()、GetSubShapeUserData()、GetSubShapeIDBitsRecursive()。

这三十多个接口里，有十一个被标成纯虚（GetLocalBounds、GetSubShapeIDBitsRecursive、GetInnerRadius、GetMassProperties、GetMaterial、GetSurfaceNormal、GetSubmergedVolume、两处 CastRay、CollidePoint、CollideSoftBodyVertices、GetTrianglesStart/Next、GetStats、GetVolume）。剩下的是带默认实现的可选能力，比如 MustBeStatic() 默认返回 false（Shape.h:207），GetSupportingFace() 默认什么都不做（Shape.h:265）。

这条清单本身就是一个设计声明：几何是必须的，能力可以不给。一个形状如果不实现 GetSupportingFace()，窄相在需要裁流形时就拿不到面，只能退化成单点接触。这条口子留给的是自定义形状。

十一个纯虚接口可以再分三层看。最底层是三件「必须报数」：GetLocalBounds()（包围盒，宽相要用）、GetInnerRadius()（内切球半径，窄相判断「再近也不可能接触」时要用）、GetVolume() / GetMassProperties()（质量属性，动力学要用）。这四件报不出来，这个形状就不可能在物理世界里活着。

中间一层是「查询能力」：CastRay()（两个重载，一条射线与一批射线）、CollidePoint()（点是否在内部）、GetTrianglesStart/Next()（把几何摊成三角形，给渲染或调试用）、GetSubmergedVolume()（浸入流体时的体积，浮力要用）。这些接口只在对应场景被调用，可一旦被调用就必须有答案，所以是纯虚。

最上面一层是「给窄相用的」：GetSurfaceNormal()（表面法线）与 GetSubShapeIDBitsRecursive()（位深）。前者决定接触法线，后者决定这个形状能不能被塞进复合。

剩下二十来个带默认实现的接口，大致是三类：可选的几何能力（GetSupportingFace()、GetCenterOfMass()）、元数据（GetMaterial() 之外的 GetLeafShape()、GetSubShapeUserData()、GetUserData()）、序列化与统计（SaveBinaryState()、GetStats()、Draw()）。默认实现一律是「我不知道」或「我没有」：GetSupportingFace() 空实现，MustBeStatic() 返回 false，GetCenterOfMass() 返回零向量。

0.2 三段式创建：settings → Create() → result

OK，形状不直接 new，走的是「设置（settings）→ 构造（Create()）→ 结果（ShapeResult）」三段式。这套流程在官方文档的 ### Creating Shapes 一节（Architecture.md 第 223 至 248 行）里有完整说明，它解决的是一个很实际的问题：构造会失败。

凸包点数不足、复合形状只有一个子形状、嵌套太深、缩放矩阵含零，这些情况都会让 Create() 返回一个无效结果，并且带一条人能读懂的报错原文。本机实测把这些报错逐条打了出来（见 §2.4、§3.4、§4.5），它们比文档更能说明边界在哪。

还有一条容易被忽略的工程设计：Create() 的结果会被缓存，官方给了 ClearCachedResult() 来清掉它（Architecture.md 第 248 行）。所以同一个 ShapeSettings 反复 Create() 不会反复构建几何。这对「一个设置生成一百个相同形状的体」的场景是必要的。

把这三段写成一个最小例子，参数一目了然：

// 【1】收集参数：所有参数都放在 settings 里，settings 不参与物理
BoxShapeSettings settings(Vec3(0.5f, 0.5f, 0.5f));   // 半长；凸半径不写就是 cDefaultConvexRadius
// 【2】构造：内部做校验与几何构建，失败不抛异常，而是返回带错误的 Result
ShapeSettings::ShapeResult result = settings.Create();
// 【3】取用：只有 IsValid() 为真时 Get() 才有效
if (!result.IsValid())
{
    Trace("构造失败：%s", result.GetError().c_str());   // 人能读懂的报错原文
    return;
}
RefConst<Shape> shape = result.Get();

其中：settings 是「意图」，Create() 是「构建」，ShapeResult 是「回执」。这条分工的原理很直白：物理世界需要一个已经建好的形状，而形状的构建可能失败，所以构建与使用必须分成两步，失败信息必须能带回来。

0.3 谁在消费 SubShapeID

SubShapeID 由窄相产生，可它真正的消费者在回调那一侧。官方文档 ### Sub Shape IDs 一节（Architecture.md 第 207 至 209 行）列了三个消费口：

• GetLeafShape(sub_shape_id, out_remainder)：把 ID 解成叶子的形状指针，剩下的位从 out_remainder 出来；
• GetMaterial(sub_shape_id)：拿到这个叶子用的物理材质；
• GetSubShapeUserData(sub_shape_id)：拿到这个叶子的用户数据。

这三个接口都定义在 Shape.h 上（第 246、249、268 行）。基类的默认实现很有意思：GetLeafShape 先解一层，再把剩下的位转发给内层继续解；GetSubShapeUserData 则直接返回自己的 mUserData，看起来什么都没做。可复合形状会把这两个都重写（CompoundShape.h:90），「叶子」这个概念正是靠这一层重写才立住的：基类默认实现服务的是叶子形状，复合形状的职责是把它一路传下去。

0.4 本篇的三条主线与边界

OK，三条主线各自的落点写清：

1. 谱系的代价：形状的复杂度不是学术分类。GetVolume() 分三档（解析式 / 数值 / 恒 0）， 恒 0 的那一族正好是「非封闭实体」；「必须 static」是一条契约，谈不上建议。落点 §二。
2. 编码的代价：SubShapeID 是一条路径压进 32 位，位从最低位起逐层压入，根级不占位， 没用到的高位一律补 1。落点 §五，本机把位串逐位打出来与预测比对。

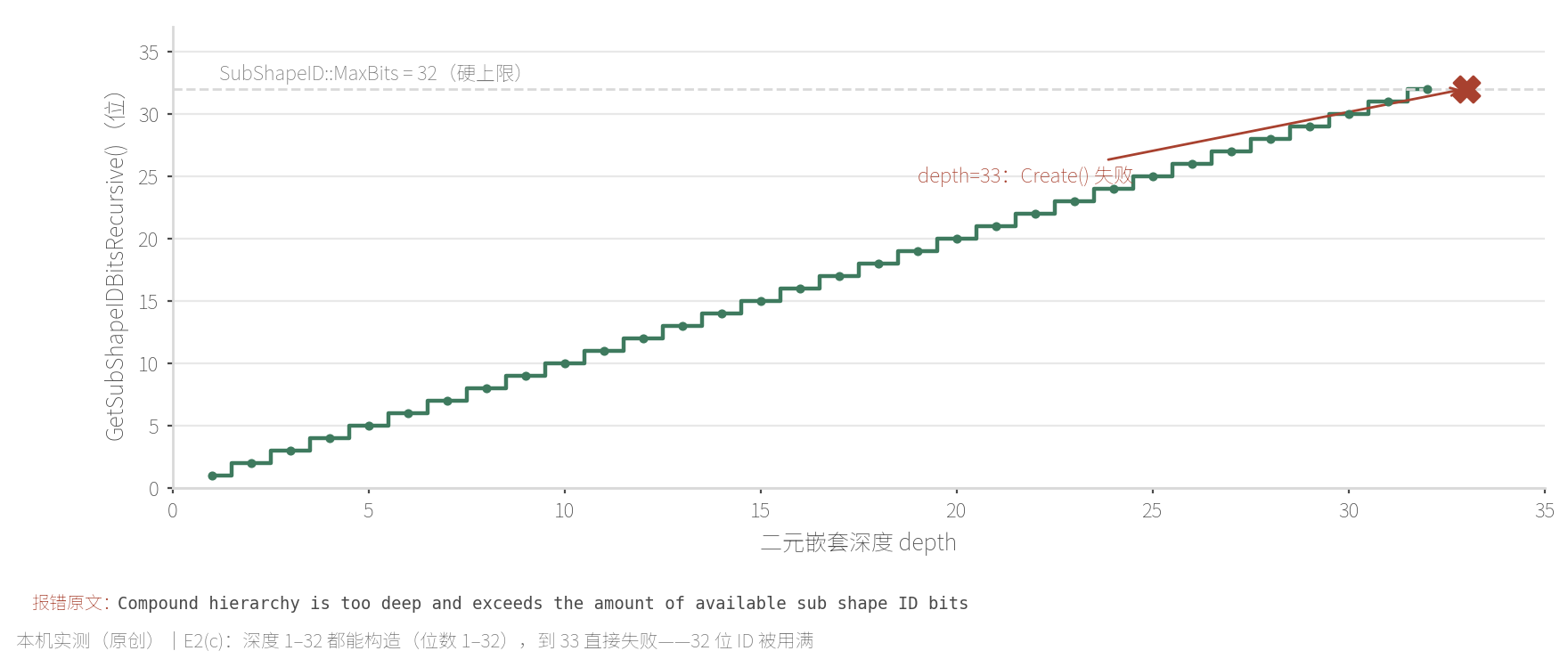

3. 边界的代价：位宽是硬上限，撞墙时 Create() 会吐出一条明确的报错； MutableCompoundShape 一改子形状，已有 ID 全部失效。落点 §六。

边界声明（本篇不管什么）：本篇只管形状本身怎么被表示、怎么被组织、怎么被指名。 形状之间的算法（GJK / EPA / 裁剪）在上一章，约束与求解在下一章。 另外，SoftBodyShape 只作为枚举里的一个类型被登记（它属于 GPU 那条线的入口），本篇不展开。

一、两张表：12 个类型、34 个子类型

先看谱系被「冻」成的样子。Jolt 用两张枚举描述全部形状，一张粗、一张细。

1.1 EShapeType：12 项，按组织方式分

Shape.h 第 54 至 72 行定义了 EShapeType，取值从 0 起：

这张表读起来有点意思：Plane 排在四个用户类型之后，Empty 排在最后。这是追加式演进的化石层，顺序反映的是加入时间，不是分类偏好；新类型只能往尾巴上加。平面和空形状显然比用户类型「基础」得多，可它们是后加进引擎的，于是只能排在后面。

Convex 这一档还值得多说一句：球、盒、三角形、胶囊、锥形胶囊、圆柱、凸包，七种形状共用同一个 EShapeType。原因在 ConvexShape.h 第 41 行的构造函数：

explicit ConvexShape(EShapeSubType inSubType) : Shape(EShapeType::Convex, inSubType) { }

所有凸形状的 GetType() 都是 Convex（ConvexShape.h 第 41 行），各自的区别只在 GetSubType() 里。这样分的好处是窄相可以只写一套凸-凸算法，七种形状共用同一批代码路径（靠支持函数区分）；代价是这一层必须有子类型，否则统计表里「球对圆柱」和「盒对圆柱」就分不开了，也就是 1.3 节那条索引耦合的由来。

1.2 EShapeSubType：34 项，顺序同样是化石

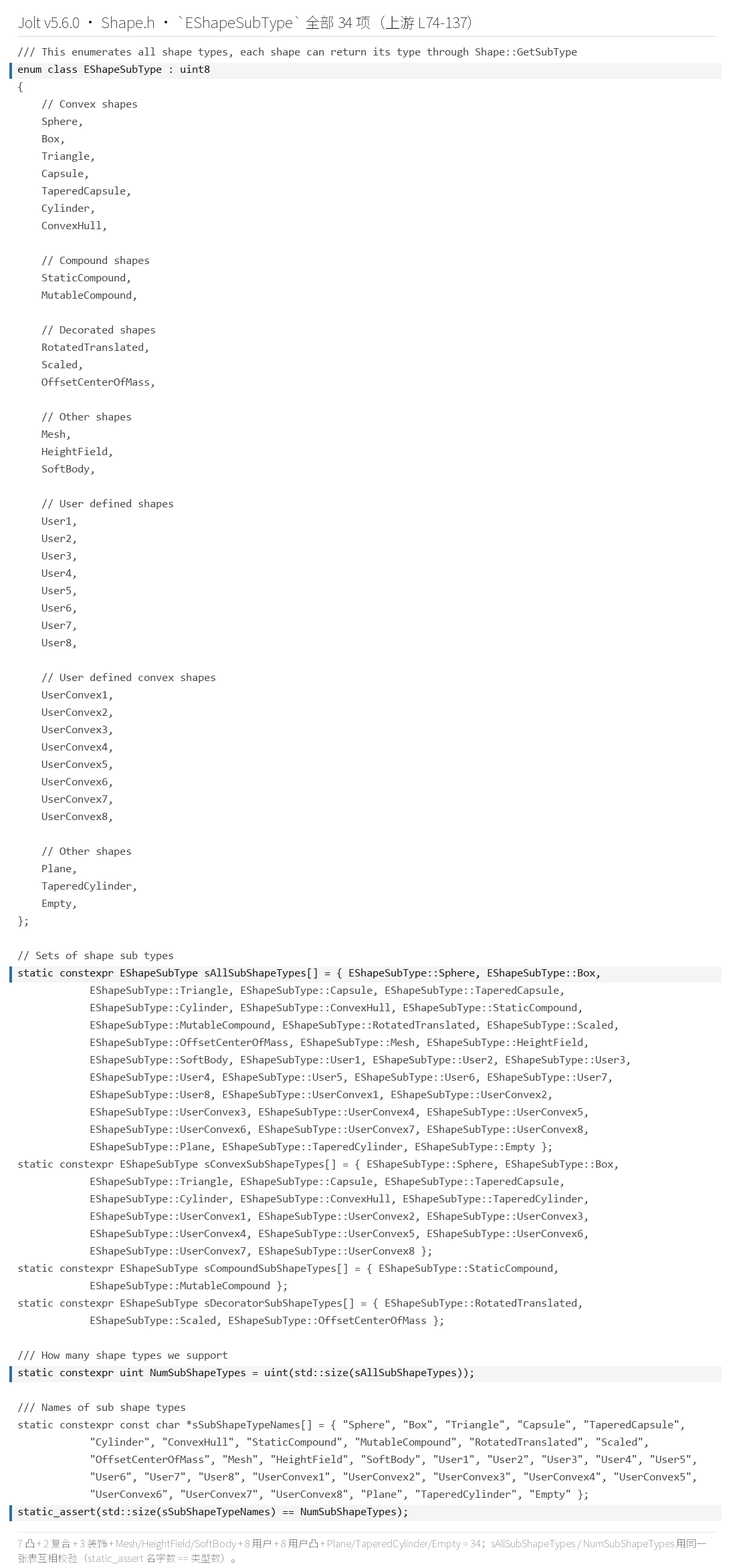

OK，细表在 Shape.h 第 74 至 124 行，EShapeSubType 一共 34 项：

把两张表并起来看，能看出 Jolt 对「自定义形状」的开放策略：类型层面留了 4 个位子，子类型层面留了 8 个通用位子加 8 个专门给凸形状的位子。为什么要分两组？因为窄相里有一条快速通道只对凸形状有效，自定义凸形状需要单独一档才能在统计表里被单独记账。

这两组位子的用法在官方文档 ### Creating Custom Shapes 一节（Architecture.md 第 380 至 396 行）里有说明：EShapeType::User1 到 User4 配 EShapeSubType::User1 到 User8 负责「新形状」，UserConvex1 到 UserConvex8 负责「新的凸形状」；后者还必须额外注册到两张表里（sRegister 那一路），因为它要参与窄相的凸-凸快速通道。扩谱系的代价是接进两套查询分发，加一个枚举值远远不够。

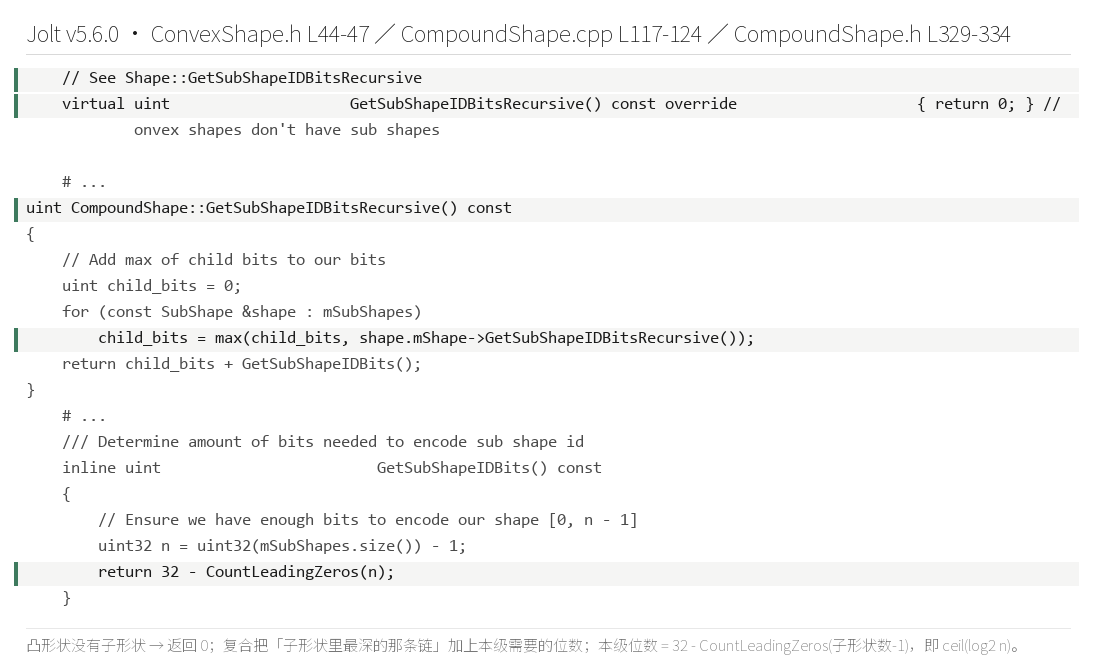

顺带说一个与本篇主题直接相关的后果：自定义形状必须自己回答 GetSubShapeIDBitsRecursive()。如果它内部有子形状，这个值要按 §5.3 那条公式算对；算小了，子形状在复合里就会互相覆盖 ID，而这类错误不会报错，只会在某次射线命中时给出错误的叶子。

Shape.h 第 127 至 137 行还给了一张全量类型数组 sAllSubShapeTypes[]、一个常量 NumSubShapeTypes = 34，以及一张名字表 sSubShapeTypeNames[]，最后用 static_assert(std::size(sSubShapeTypeNames) == NumSubShapeTypes) 把两张表的长度锁死。这条断言看着琐碎，可它是「加类型忘了加名字」这类低级错误唯一的防线。

1.3 顺序为什么不能重排

OK，既然顺序是追加式的，那能不能趁重构把顺序理顺？不能。原因在上一章那套官方 instrumentation 里。

NarrowPhaseStats.h 第 42 至 43 行定义了两张按子类型索引的二维表：

static NarrowPhaseStat  sCollideShape[NumSubShapeTypes][NumSubShapeTypes];
static NarrowPhaseStat  sCastShape[NumSubShapeTypes][NumSubShapeTypes];

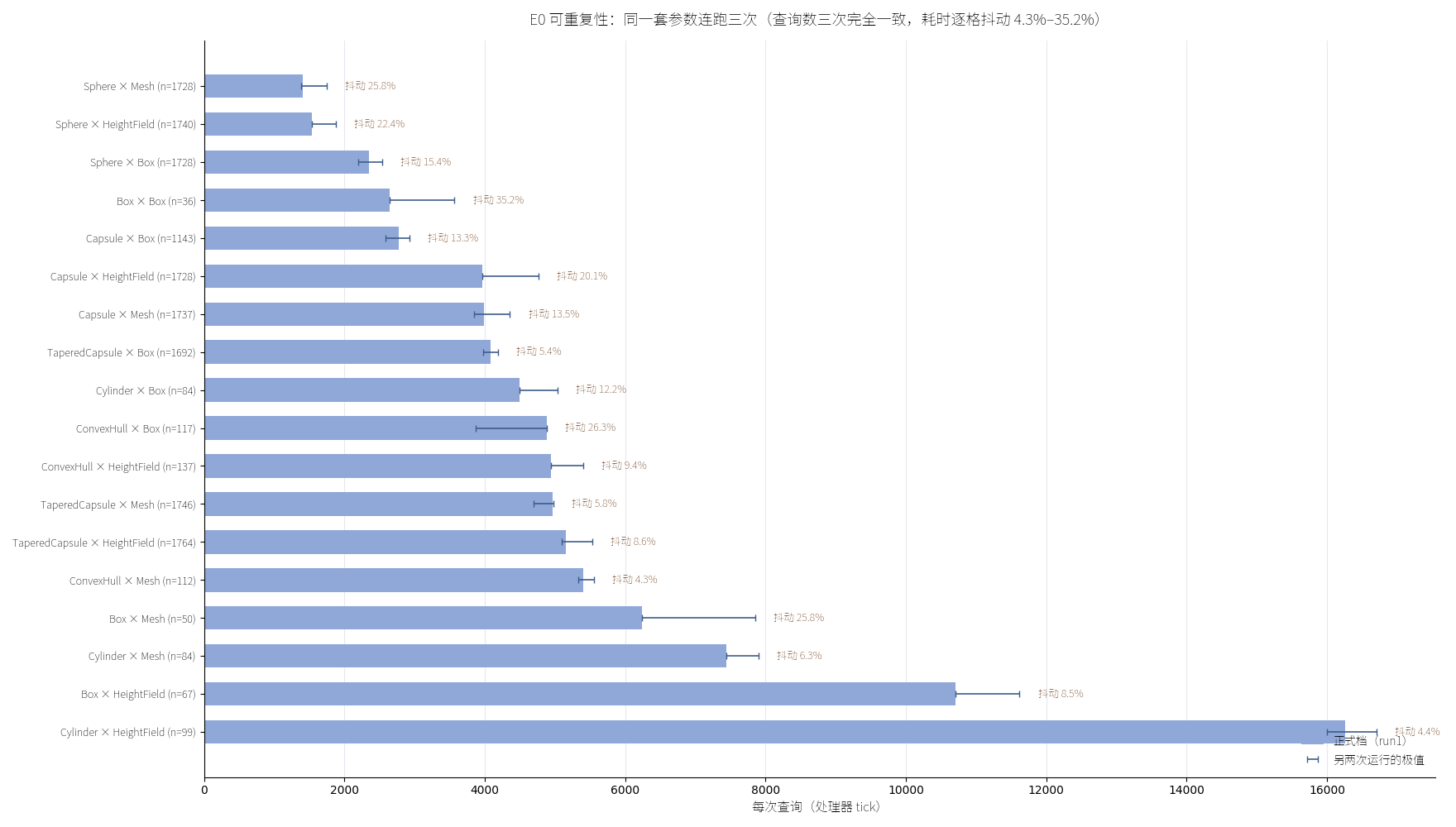

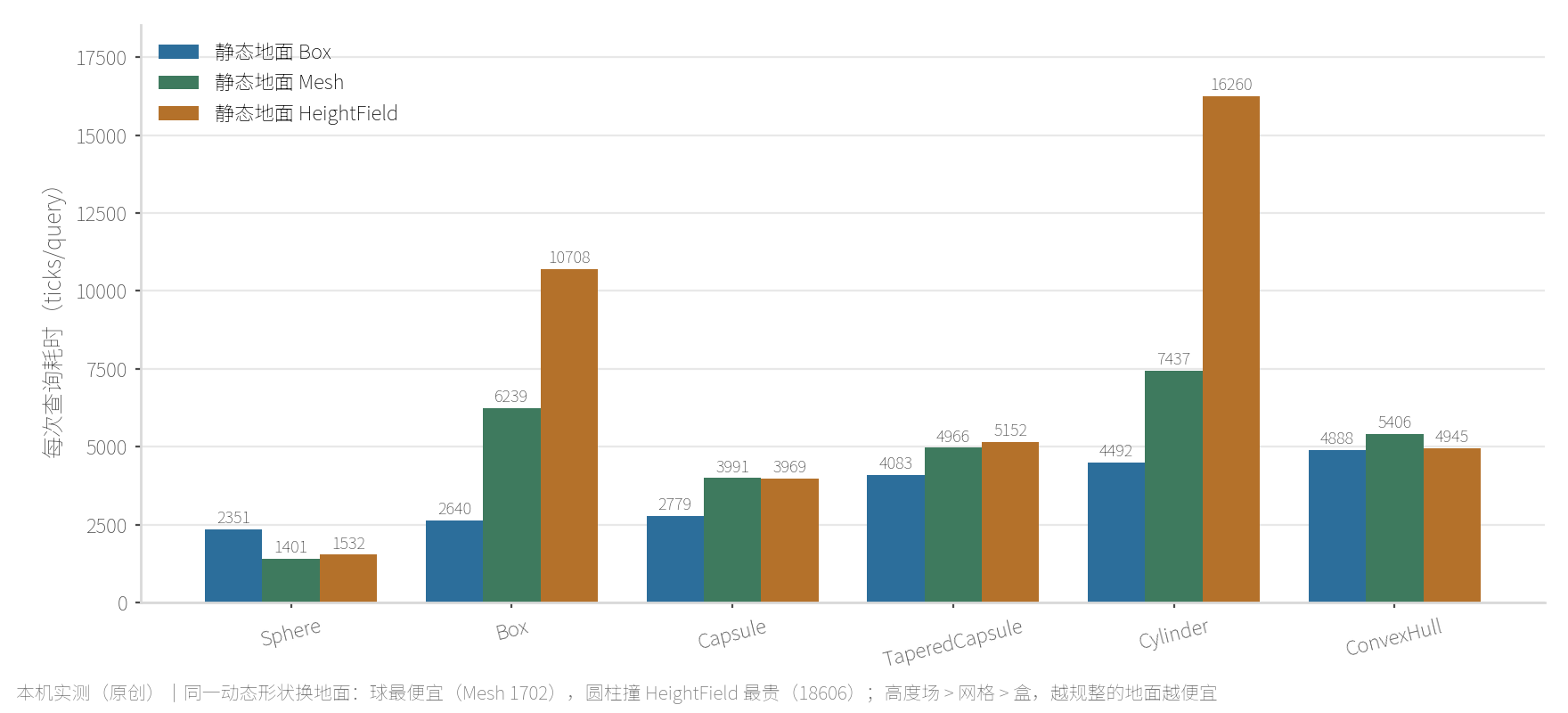

表的行列下标就是 EShapeSubType 的取值。上一章我们用它量出了「最贵与最便宜的形状对差 53.5 倍」，那张表的坐标轴正是这两张枚举。一旦重排枚举，所有历史统计数据的坐标含义全部改变，而且这种错位不会报错，只会让读数悄悄错掉。

Shape.h 第 199 至 200 行还有一个更细的细节：GetType() 与 GetSubType() 是非虚的内联函数，直接返回成员变量：

EShapeType          GetType() const                                     { return mShapeType; }
EShapeSubType       GetSubType() const                                  { return mShapeSubType; }

这两个值在构造时就写死进对象（Shape.h:186 附近的构造函数），运行期不可变。官方在 v5.1 之前用的是 RTTI，后来改成了这两个枚举（APIChanges.md 第 158 行记着这次改动）。换成枚举的原因很实在：跨 DLL 的 RTTI 匹配在 Windows 上不可靠，而两个字节的枚举在任何编译单元里都稳定。

1.4 一个「查无落点」的说明

OK，网上有些讲 Jolt 形状的文章会提到 MakeSubShapeID 这类接口。本机把整个仓库搜了一遍：没有这个函数。产生 SubShapeID 的唯一公开途径是 SubShapeIDCreator::PushID（SubShapeID.h:111），而「一个复合形状需要多少位」是各形状私有的 GetSubShapeIDBits() 现算的（CompoundShape.h:329）。

同样查无落点的还有 cBitsPerSubShapeID（一个固定位宽常量）与 SubShapeIDCreator::Add（一个加法式接口）。真实的实现里没有固定位宽这个常量，位数是按每个形状实际有多少子形状算出来的，这正是本篇 §5.3 要讲的东西。

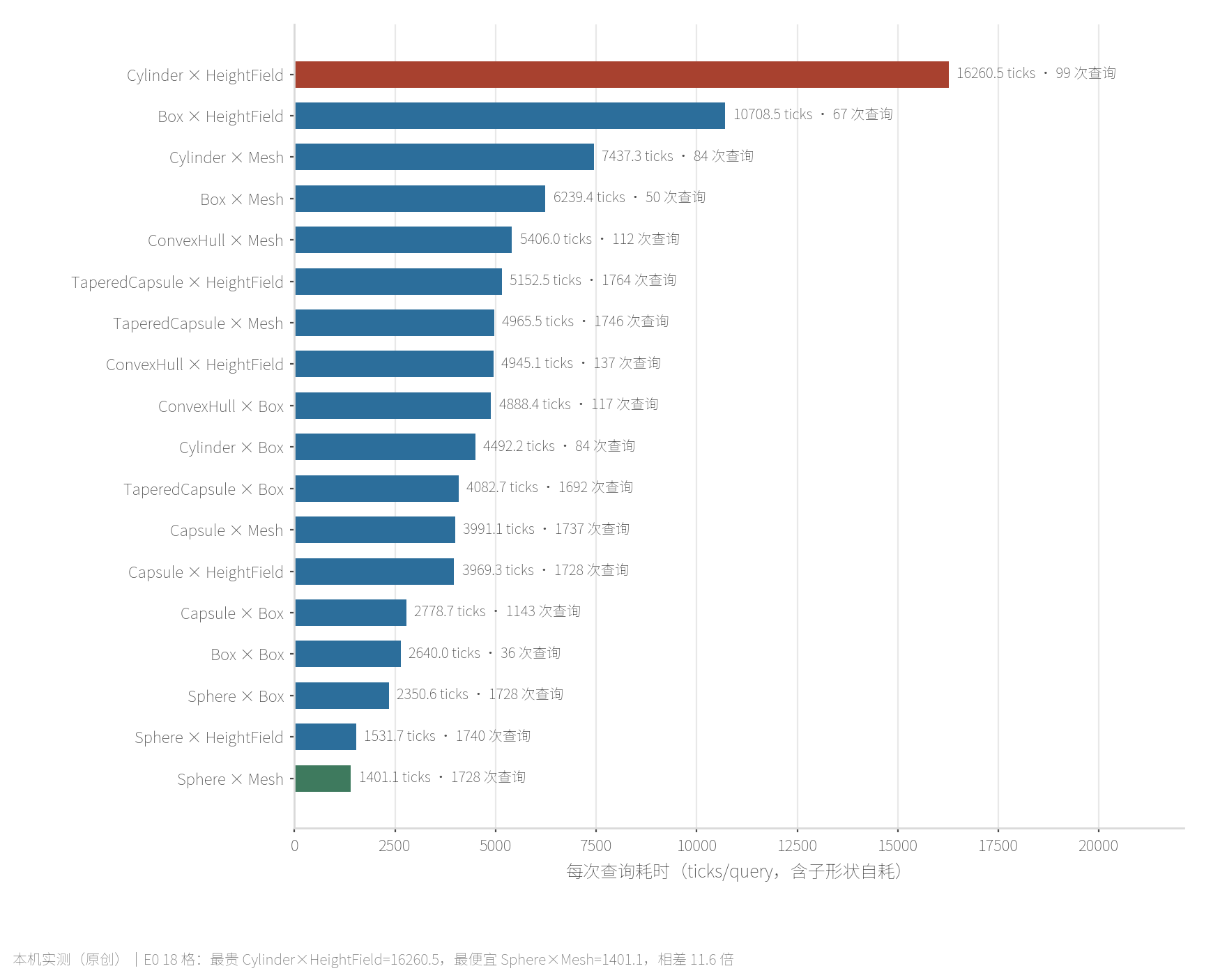

二、复杂度阶梯：谁有体积、谁必须静止

形状谱系最容易被当成一张「有什么类型」的清单。可清单没有回答工程上真正要问的两个问题：这个形状能干什么、不能干什么。这一节用两个切口把阶梯量出来：体积怎么算，以及谁能动。

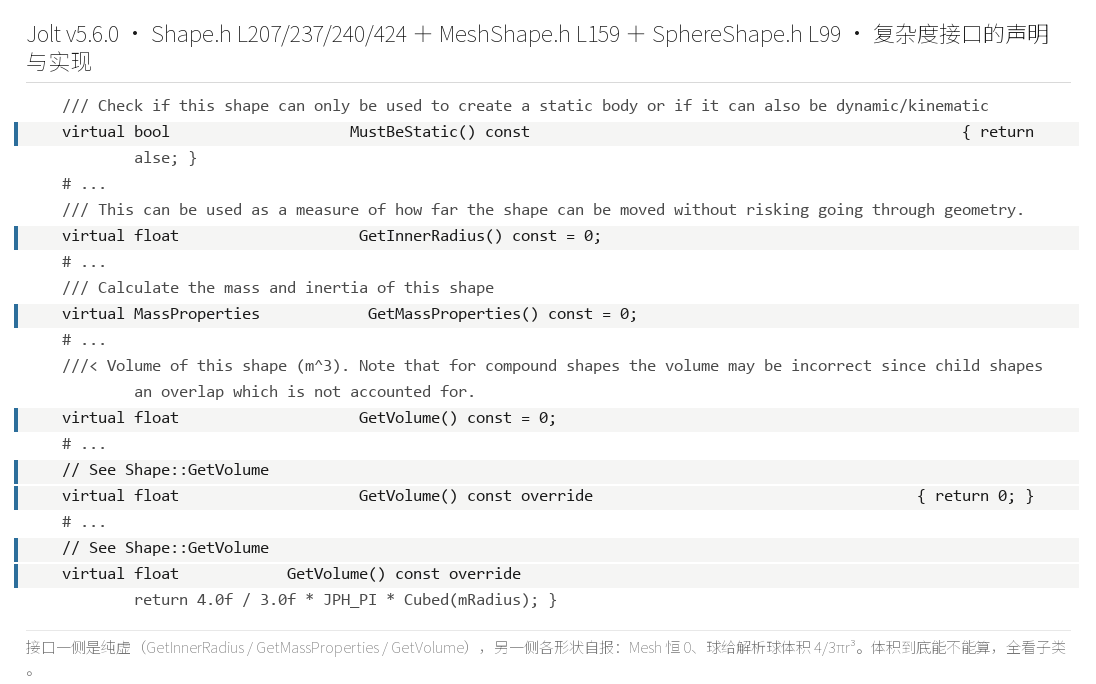

2.1 GetVolume() 的三档实现

OK，先看基类的声明与两种实现的对比，差异一眼就能看出来：

// Shape.h:424，基类只声明，不给实现（纯虚）
virtual float GetVolume() const = 0;

// MeshShape.h:159，「非封闭实体」一族直接返回 0
virtual float GetVolume() const override { return 0.0f; }

// SphereShape.h:99，解析式：写死一个公式（三种实现的完整对照见各自的头文件）
virtual float GetVolume() const override { return 4.0f / 3.0f * JPH_PI * Cubed(mRadius); }

其中：SphereShape.h 那一行里的 Cubed(mRadius) 是 r³ 的宏（SphereShape.h）。这条分工的原理是「能用公式算的就别攒数据」：解析式形状的体积是零成本，凸包要额外存一个浮点数，而网格与高度场连存都不存，直接承认自己没有定值。

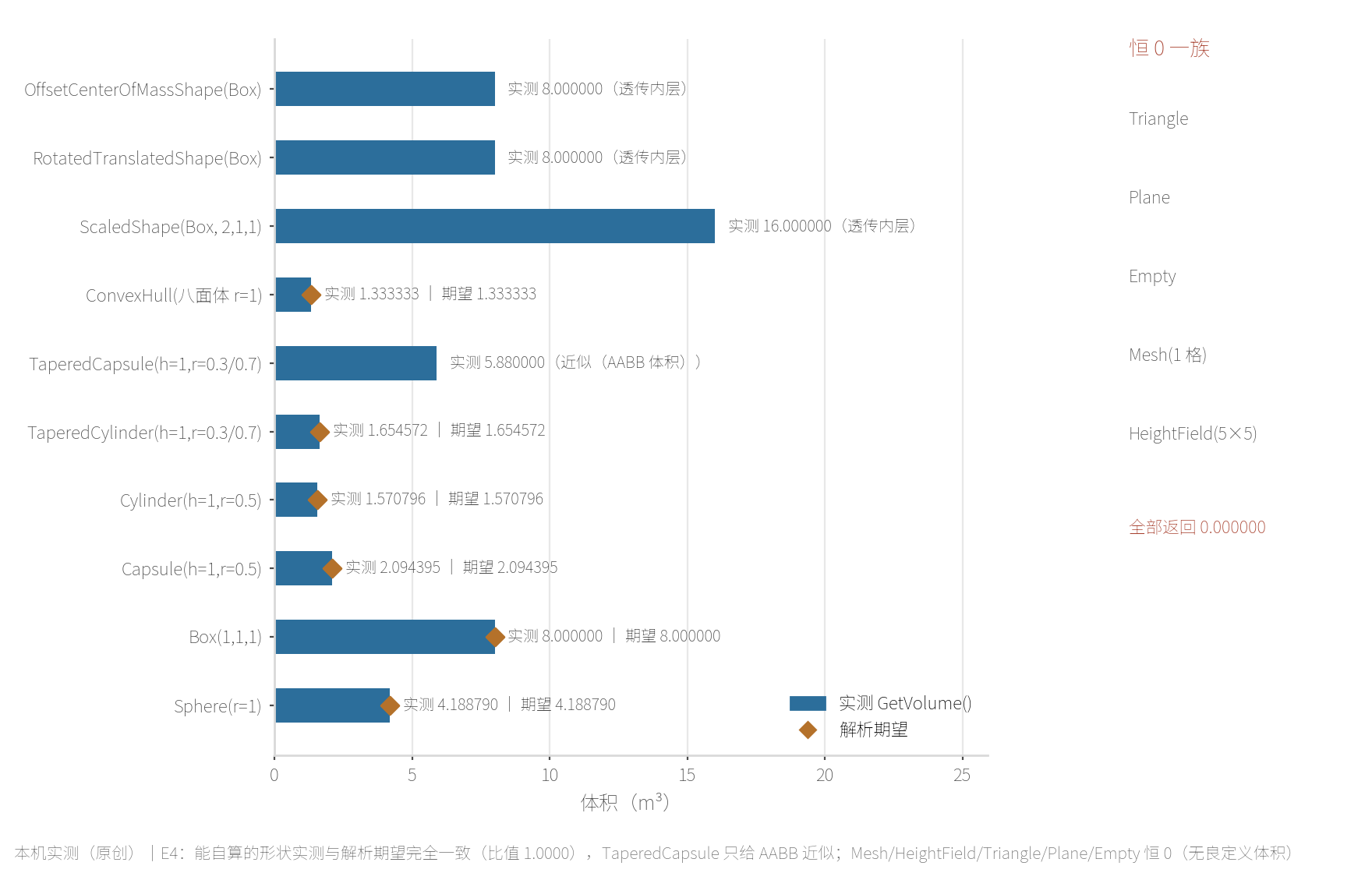

GetVolume() 在基类里是纯虚（Shape.h:424），但各形状的实现方式分成三档，这一档比类型名更能说明复杂度：

那张「恒 0」的名单值得单独看一眼：Triangle、Plane、Empty、Mesh、HeightField。它们有什么共同点？

2.2 恒 0 那一族，正是「非封闭实体」

OK，答案是：它们都不构成封闭实体。三角形是一张纸，平面是一个无界半空间的边界，空形状没有几何，三角网格是一堆散片，高度场是一张起伏的曲面。对它们而言「体积」这个量要么无意义，要么无定值。

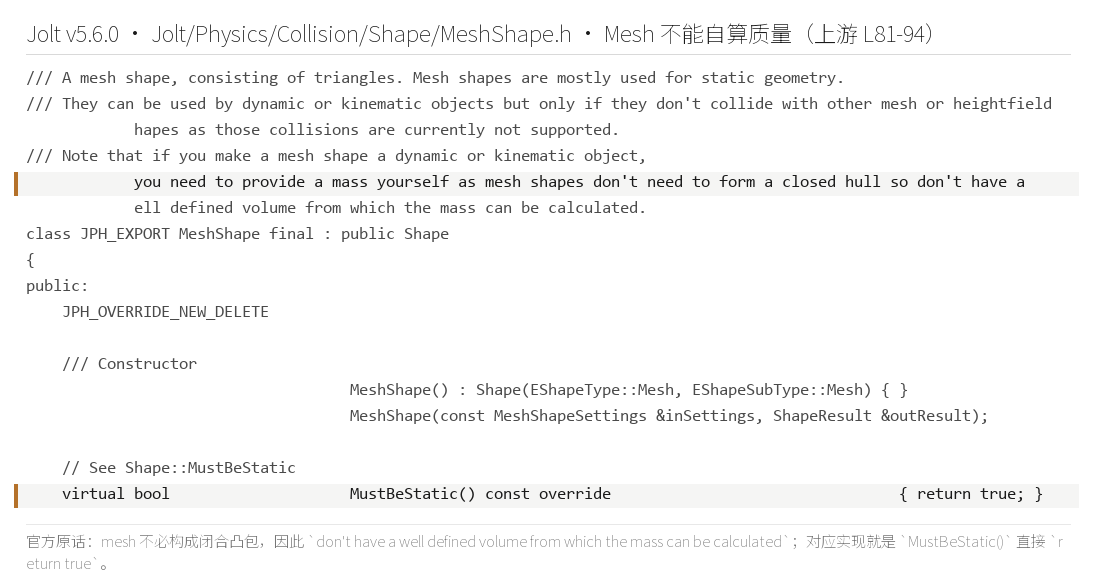

MeshShape.h 第 83 行的类注释把话说得很直：

…you need to provide a mass yourself as mesh shapes don't need to form a closed hull so don't have a well defined volume…

Shape.h 第 423 行还给复合形状留了一条免责说明：复合形状的体积可能不准，因为子形状可以互相重叠，而这条没被扣掉。

这条「非封闭 → 没体积」的推论有个直接工程后果：你不能对网格形状调 GetMassProperties() 指望它给你合理的惯性张量。官方给的路是显式指定质量属性，Architecture.md 第 217 行说要设 mOverrideMassProperties = MassAndInertiaProvided。

这里还要把两个容易混的概念分开。「恒 0 的体积」与「是不是叶子」是两件事：

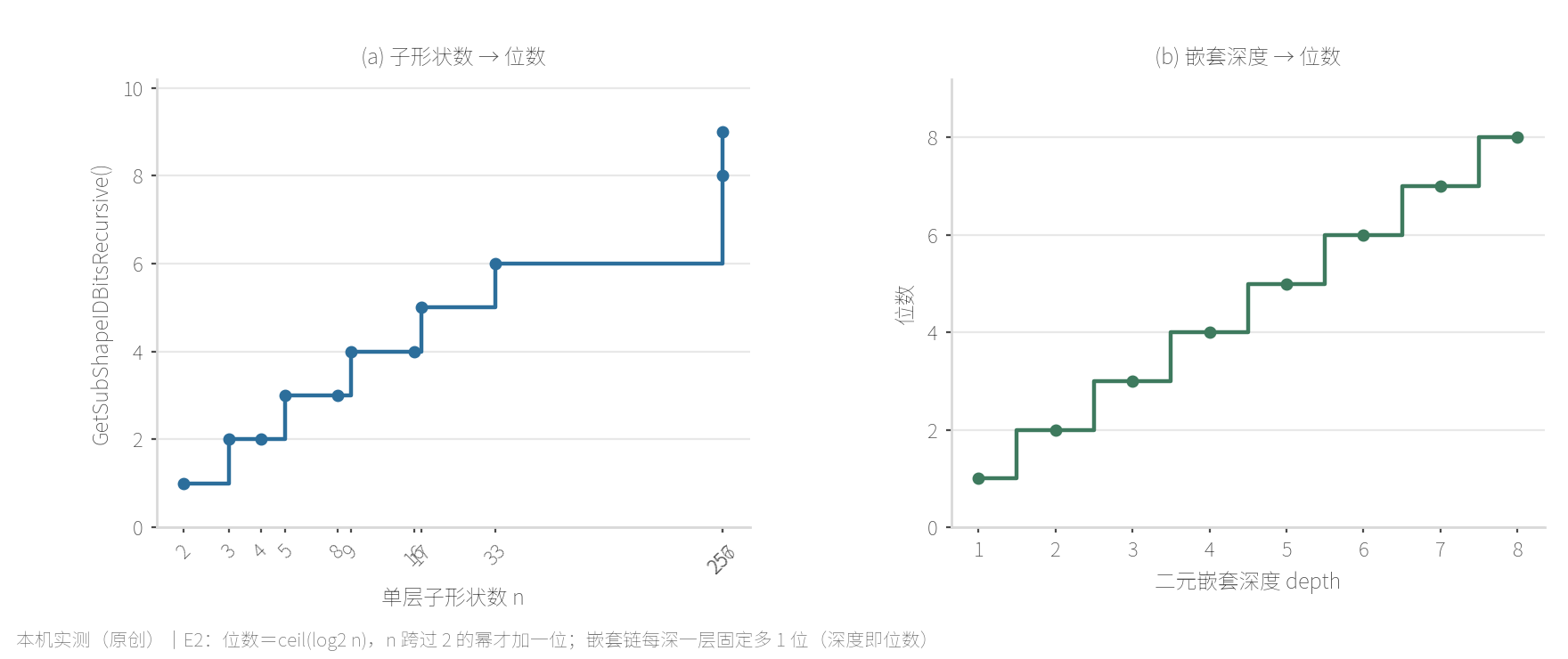

这张表说明为什么 §5.3 那条位深公式里会出现两种「0」：一类是真的没有子形状（凸形状与空形状），另一类是只有一层平铺的子形状（网格与高度场）。前者返回 0 位，后者返回自己那一层的 $\lceil \log_2 n \rceil$ 位。

2.3 「必须 static」是契约，不是拦截

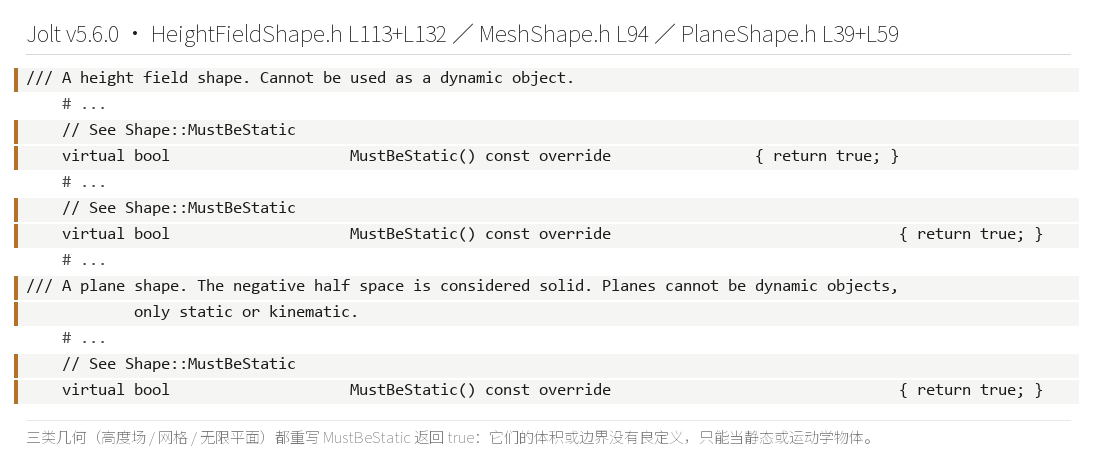

OK，三个形状在源码里把 MustBeStatic() 重写成 true（HeightFieldShape.h、MeshShape.h、PlaneShape.h）：

• HeightFieldShape.h:132：virtual bool MustBeStatic() const override { return true; }
• MeshShape.h:94：同上
• PlaneShape.h:59：同上

配套的注释和文档也都写了：

本机要在这里记一条诚实的发现：全仓库对 MustBeStatic() 的引用，只剩声明本身与两处转发（CompoundShape 与 DecoratedShape 各自把它转发给内层），PhysicsSystem.cpp 里没有任何调用点。所以这条约束在执行层面靠的是「使用者自觉 + 出问题时触发断言」，创建期并没有这么一道校验。

我们顺手把「不遵守会怎样」的落点也找到了：CollisionDispatch.cpp 第 23 与 29 行是两个默认的占位碰撞函数，函数体只有一句 JPH_ASSERT(false, "Unsupported shape pair");。网格撞网格、网格撞高度场这类不支持的对，就是被这两个函数兜住并忽略的。

2.4 凸包的两条点数边界

OK，凸包是唯一一个「你给它一堆点、它自己算出几何」的形状，所以它的边界都是构造期的检查。本机把这几条报错逐条跑了出来：

上限常量在 ConvexHullShape.h 第 47 行：static constexpr int cMaxPointsInHull = 256;。第三方工程口径可以互相印证：EZ Engine 的导入文档写「凸包要求顶点加三角形数小于 250」，说的就是这条。

还有一条来自源码注释的细节（ConvexHullShape.h:33）：你给的点不需要是凸包的顶点，中间点、面上的点、边上的点都能喂进去，构建器会自己筛。这让「先随便采样、再交给引擎收紧」成为一种合法做法。

2.5 两种「大几何」的存储账

OK，谱系的另一头是网格与高度场。它们和凸形状的差别不只是三角形多，而是表示方式换了一整套：凸形状用解析参数或一堆顶点，网格与高度场用的是分块索引 + 量化坐标。

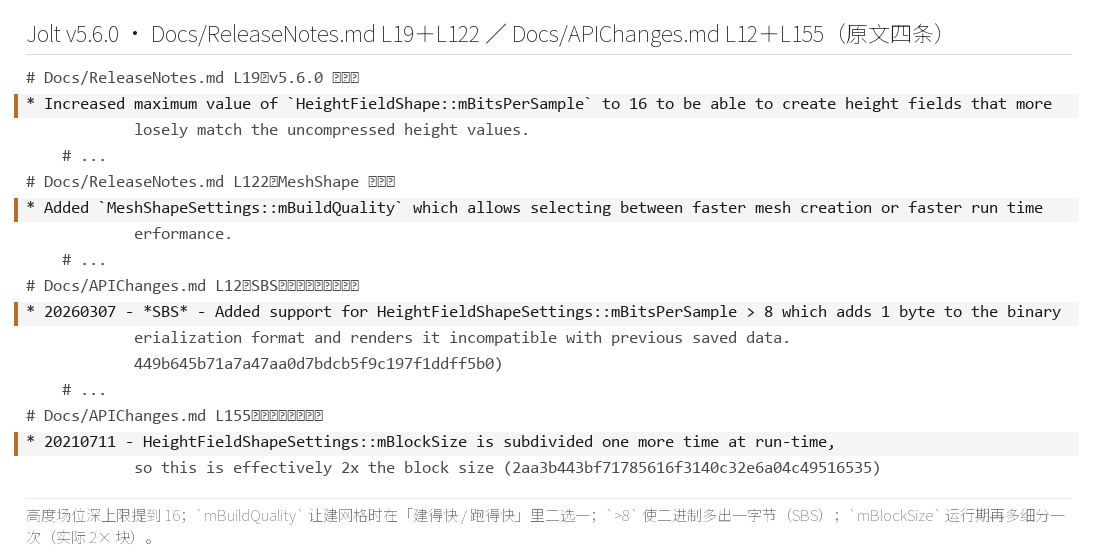

MeshShape 一侧，两个版本条目能说明它在权衡什么：

• 构建质量可以选（v5.3.0，ReleaseNotes.md:122）：MeshShapeSettings::mBuildQuality 让你在「构建快」与「运行快」之间选。默认取的是运行快，代价是构建时多花时间。
• 每三角形 user data 要付内存（v5.2.0，ReleaseNotes.md:186）：打开 mPerTriangleUserData 之后，每个三角形都能带一份用户数据，官方给的代价量级是内存增加约 25%。

HeightFieldShape 一侧，两个参数决定了它的精度与内存：

• 样本位宽（APIChanges.md:12）：mBitsPerSample 原本上限 8 位，v5.5.0 之后放宽到 16 位（ReleaseNotes.md:19 写的是「提高到 16」），代价是 > 8 会让二进制格式多一个字节。这是一条典型的「精度换内存 + 换格式兼容」。
• 块细分（APIChanges.md:155）：mBlockSize 在运行期还会再细分一次，所以这个参数的实际含义与直觉不同：你设的值不是最终值。

两种形状还有一个共同的「结构特征」值得单记：它们的 GetSubShapeIDBitsRecursive() 返回自己那一层的位数，而不是 0（MeshShape.cpp:475-477、HeightFieldShape.h:144）。对引擎来说，网格的每个三角形、高度场的每个格子都算「子形状」，只不过它们是一层平铺，谈不上嵌套的树。

最后回到 §2.3 那条契约上。网格与高度场之所以被要求 static，根因就在这里：它们的子形状数量是量级级别的（几万到上百万），而动力学每一步都要更新变换、重算包围盒。让这类形状动起来，代价是把整棵结构每帧重建一遍，远不止多花几毫秒。

三、复合三支：树 / 列表 / 空

一对一的形状讲完了，接下来是「一堆形状凑成一个」。Jolt 给了三支，它们的功能看起来一样（都是「一块几何由多个子形状拼成」），差别全在组织方式换来的代价：查询快不快、改得动改不动、以及没有几何时拿什么占位。先把三支并排看一眼，再逐个拆它们各自买到了什么。

3.1 StaticCompoundShape：一次构造，之后是树

OK，类注释（StaticCompoundShape.h 第 30 至 32 行）三句话把定位说完了：子形状可以旋转平移、构造后不能修改、以及会把所有子对象整体平移使它们围绕质心居中。

组织方式是四叉树，节点结构在 StaticCompoundShape.h:119-133：

struct Node
{
    HalfFloat   mBoundsMinX[4];
    HalfFloat   mBoundsMinY[4];
    HalfFloat   mBoundsMinZ[4];
    ...
    uint32      mNodeProperties[4];
};
static_assert(sizeof(Node) == 64, "...");

两个细节值得记住。第一，包围盒用半精度浮点存（HalfFloat），四个子节点一组，节点正好 64 字节，一个缓存行刚好装得下。第二，mNodeProperties 里塞的是「这个槽位是子节点还是子形状」的标记，标记位是 IS_SUBSHAPE = 0x80000000（StaticCompoundShape.h:114），这也是 §3.4 那条「节点太多」报错的来源。

还有三个与「树」有关的常量与约束值得记下来，它们一起决定了这棵树的形状：

最后这条是本节最值得记住的一点：树的形状受编码的约束。先定了 32 位，树就只能长这么深，不存在「先设计树、再想怎么编码 ID」这回事。§6.2 会把这条上界量出来。

3.2 MutableCompoundShape：为了改得动，把树摊成列表

好了，类注释（MutableCompoundShape.h 第 23 至 25 行）写得很坦白：这个形状是为增删和改旋转平移优化的，代价是查询效率更低。

它的组织方式是把包围盒摊成结构体数组的数组形式（SOA），四个一组（MutableCompoundShape.h:163-173 的 Array<Bounds> mSubShapeBounds，块数按 (size + 3) >> 2 算）。改一个子形状不需要重建树，只要改对应的那格数据；查询时因为少了层次结构，得多做几次排除。

它对外提供了完整的运行期编辑接口（CompoundShape.h:77-105）：AddShape、RemoveShape、ModifyShape（两个重载：只改变换、连形状一起换）、ModifyShapes（批量）、AdjustCenterOfMass。

「列表比树查得慢」这句话具体慢在哪，值得算一笔。树在一次查询里可以整块跳过：包围盒不相交的子树直接不进，代价是对数级的；而列表只能逐个试每个子形状的包围盒，代价是线性的。一个两百块碎片的复合形状，树可能只需要试十来个包围盒，列表要试两百个。

这笔代价换来的是改动的力度。树在构造期定了层次结构，改一个子形状的位置可能触发节点包围盒的向上更新甚至重建；列表改一格数据，代价是常数级的。官方在类注释里那句话（less efficient in querying）说的就是这条取舍：树买查询，列表买编辑。

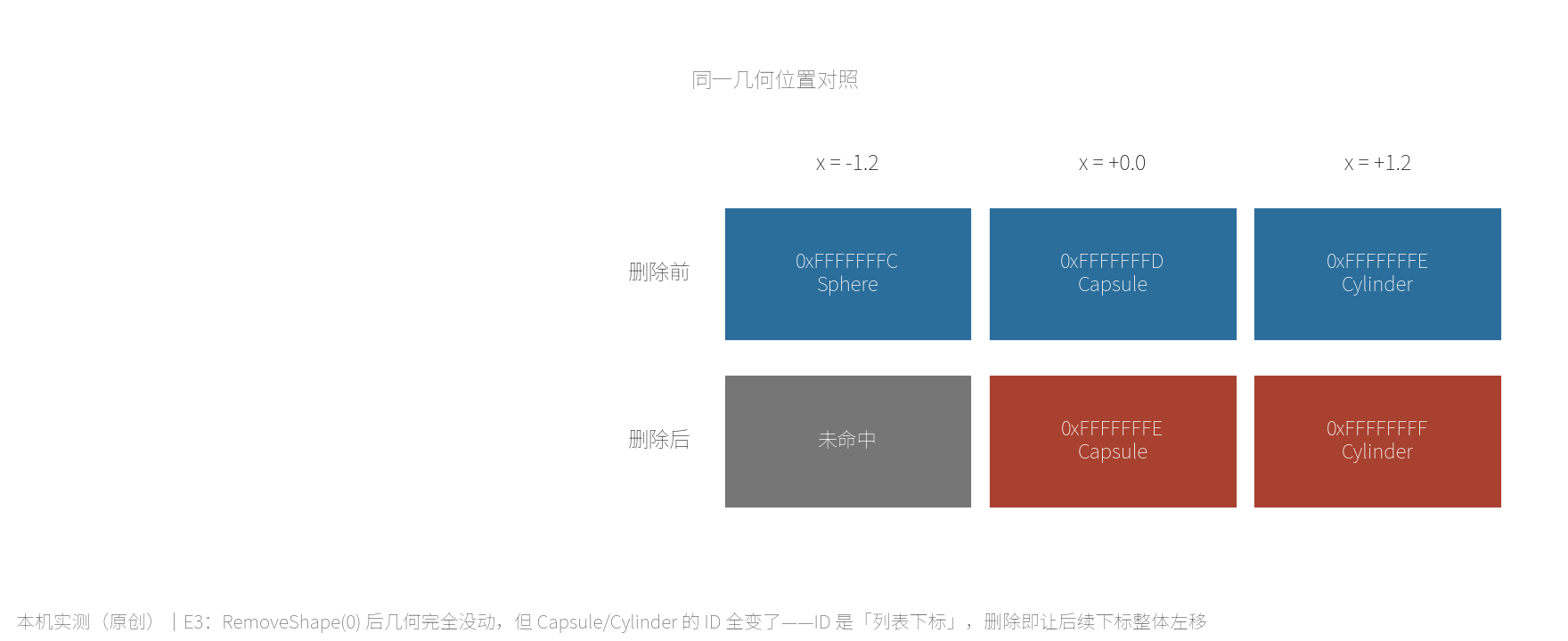

这里有一条官方明确承认的副作用，写在 Architecture.md 第 211 行：改动 MutableCompoundShape 会让已有的 SubShapeID 失效。这条是本篇 §6.3 的核心，本机专门量了它。

3.3 EmptyShape：没有几何的形状

EmptyShape.h 的类注释说它的用途是「占位」：给一个体挂上约束或某种标记，但完全不参与碰撞。它的几个关键接口都很干脆：GetVolume() 返回 0（:65）、IsValidScale() 恒 true（:66）、GetSubShapeIDBitsRecursive() 返回 0（:45）。

最后这条尤其干净：没有子形状的形状，需要 0 位。这正好是下一节那条位深公式的边界条件。

3.4 三条来自源码的硬报错

好了，复合形状的边界全部落在构造期，本机把三条报错原文都取了出来：

第一条报错带着一句「你该改用 RotatedTranslatedShape」，这个提示不是客套：一个子形状的复合没有「复合」可言，用装饰器反而更省一次查表。第三条是本篇后面要撞的那面墙。

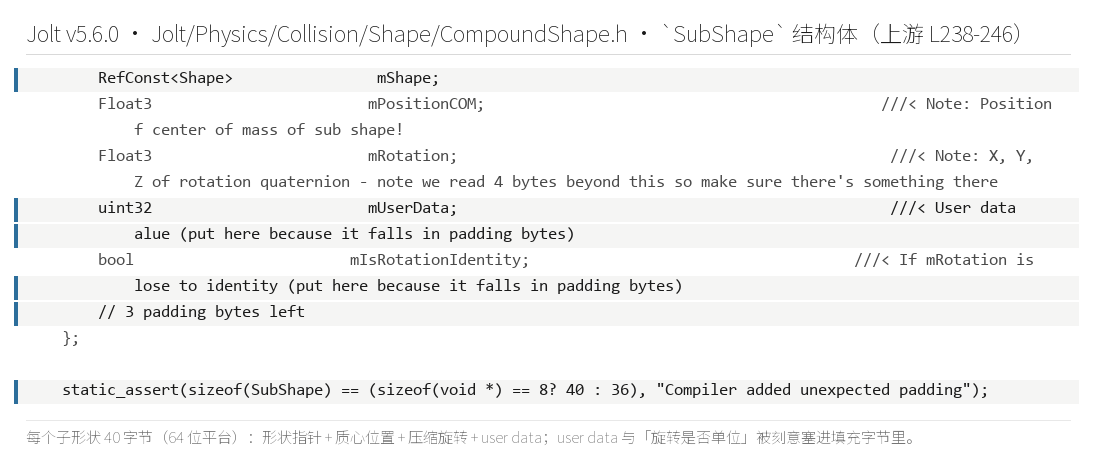

最后看一个数据结构的细节。CompoundShape.h:238-246 定义了复合形状里每个子形状的存储：

struct SubShape
{
    RefConst<Shape> mShape;
    Float3          mPositionCOM;   ///< Note: Position of center of mass of sub shape!
    Float3          mRotation;      ///< Note: X, Y, Z of rotation quaternion
    uint32          mUserData;      ///< User data value (put here because it falls in padding bytes)
    bool            mIsRotationIdentity;
};
static_assert(sizeof(SubShape) == (sizeof(void *) == 8? 40 : 36), "Compiler added unexpected padding");

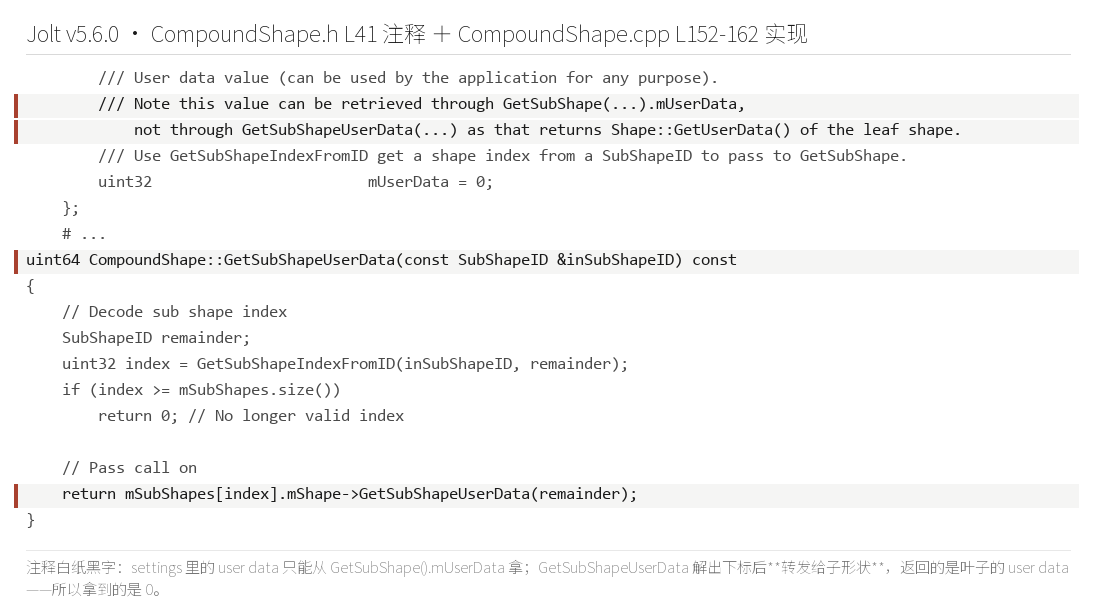

两处注释值得停下来说。mPositionCOM 存的是子形状的质心位置，不是它的原点位置，所以摆放子形状时要减掉内层质心，这个坑第 §4.3 节还会遇到。mUserData 被塞进填充字节里，注释直接说明了原因（不占额外空间）。static_assert 把结构体大小锁在 40 字节（8 字节指针平台），顺带挡住了编译器可能的意外填充。

四、装饰器三件套：不改几何能改什么

装饰器（decorator）是三种「包一层」的形状：ScaledShape、RotatedTranslatedShape、OffsetCenterOfMassShape。它们有一个共同点：不复制内层的几何，只在外层记录一份变换或偏移，所以额外的内存开销几乎为零，代价是查询时多一次转发。三者的差别在于各自多加了哪一层语义，而它们共享的那一层转发关系值得先看一眼。

4.1 基类只做三件转发

DecoratedShape.h 里的基类很短，核心是三个转发：

const Shape *GetInnerShape() const                      { return mInnerShape; }            // :40
virtual bool MustBeStatic() const override              { return mInnerShape->MustBeStatic(); }              // :43
virtual uint GetSubShapeIDBitsRecursive() const override{ return mInnerShape->GetSubShapeIDBitsRecursive(); } // :49
virtual bool IsValidScale(Vec3Arg inScale) const override { return mInnerShape->IsValidScale(inScale); }    // :71

第一条转发意味着「内层必须 static，包一层也还是必须 static」；第二条意味着装饰器不增加位深（这条对 §5.3 的位深公式很关键）；第三条意味着缩放合法性由内层说了算。

4.2 ScaledShape 与那件不被支持的事

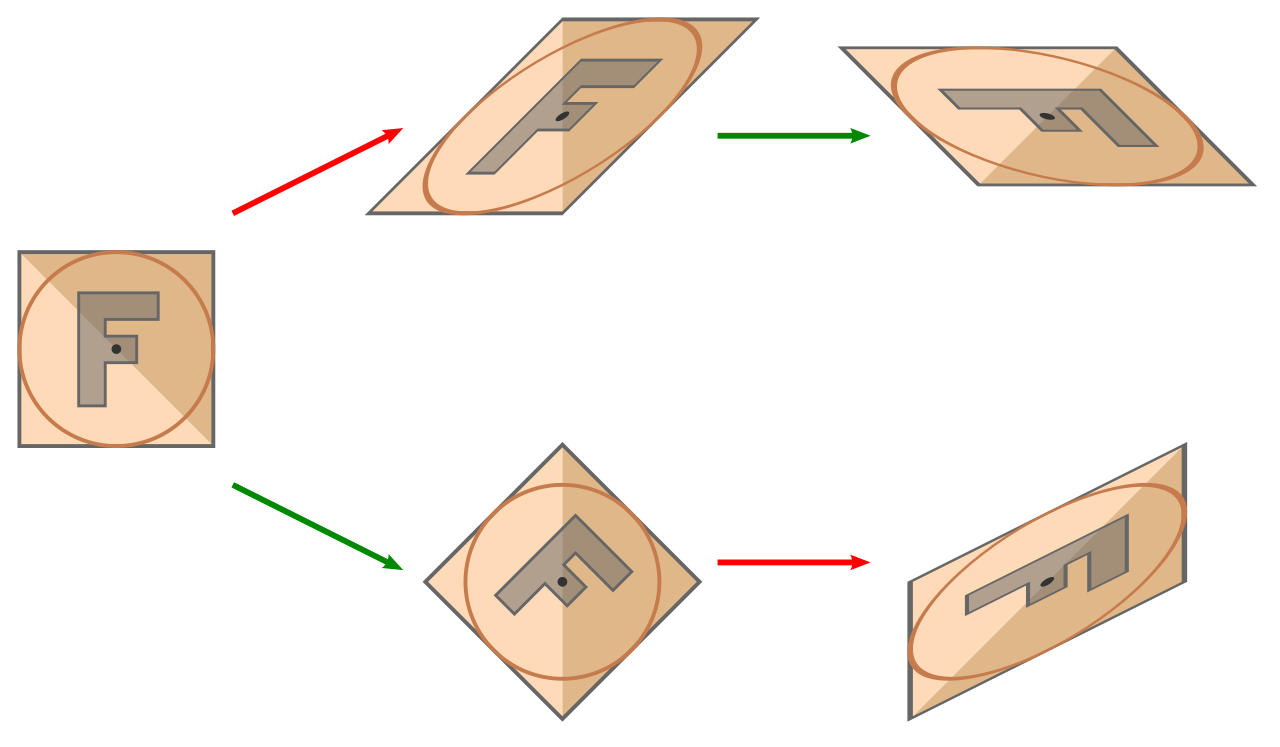

ScaledShape 表达「三个轴的独立缩放」。它的麻烦在于：先旋转后缩放会引入剪切（shearing），而库不支持剪切。官方原文在 Architecture.md 第 187 行。

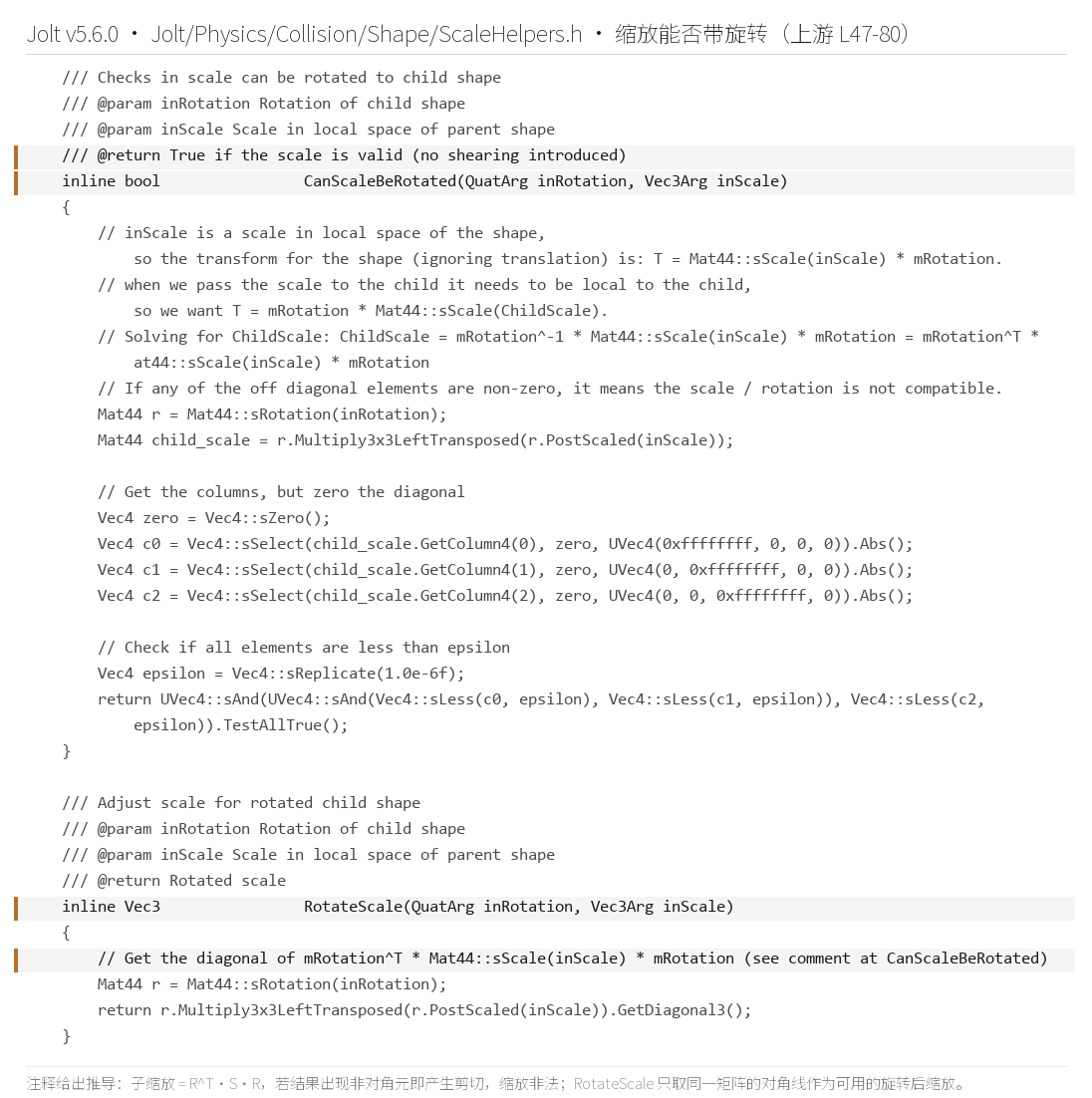

源码里有一套完整的判定与补救，都在 ScaleHelpers.h（ScaledShape.cpp:40-44 的零缩放拦截也在同一路）：

// ScaleHelpers.h:51-69  CanScaleBeRotated
// ChildScale = mRotation^T * Mat44::sScale(inScale) * mRotation
Mat44 child_scale = r.Multiply3x3LeftTransposed(r.PostScaled(inScale));
// 只要非对角元素非零，就说明缩放与旋转不兼容

推导写出来就是：内层变换是「先缩放再旋转」，那子空间看到的缩放是 $S' = R^{\mathsf T} S R$。如果 $S$ 是各向异性的、而 $R$ 不是单位阵，$S'$ 的非对角元素就会非零，几何上的表现就是直角被推成了斜角。

补救办法是 RotateScale（ScaleHelpers.h:75-80）：把 $S'$ 的对角线取出来当成子形状的局部缩放，丢掉非对角残差。引擎给的是一个「最接近的合法缩放」，并不会拒绝执行。

零缩放则被明确挡住：ScaledShape.cpp:40-44 报 Can't use zero scale!，构造函数里还有一条断言（ScaledShape.h:47）。

4.3 RotatedTranslatedShape：给它一个位置和姿态

RotatedTranslatedShape 是「把内层形状摆到某个位置、转成某个姿态」。类注释（RotatedTranslatedShape.h:36-37）同样强调它会围绕质心居中。

它有一个容易看错的接口：

Vec3 GetPosition() const { return mCenterOfMass - mRotation * mInnerShape->GetCenterOfMass(); }  // :52

GetPosition() 返回的是摆放原点，不是质心位置；真正的质心由 GetCenterOfMass() 直接返回（:55）。这两个值差一个「内层质心转过旋转」的偏移，摆子形状时算错的就是这一项。它的体积直接透传内层（:122），本机实测 8.000000 对 8.000000。

4.4 OffsetCenterOfMassShape：只挪质心，不动几何

好了，三件套里最有意思的是这个。类注释（OffsetCenterOfMassShape.h 第 34 行）给了使用场合：把不稳的物体（比如船）的质心往下压，让它稳。

实现只有三行关键代码：

Vec3 GetCenterOfMass() const { return mInnerShape->GetCenterOfMass() + mOffset; }        // :49
MassProperties mp = mInnerShape->GetMassProperties(); mp.Translate(mOffset); return mp;   // :62-67
float GetVolume() const { return mInnerShape->GetVolume(); }                             // :121

体积不变（本机实测 8.000000）、几何不变、包围盒不变，变的只有「绕哪里转」。这条设计把「稳定性」从一个几何问题变成一个可调参数，代价是物理直觉上要多想一步：同一个形状，质心不同，行为就不同。

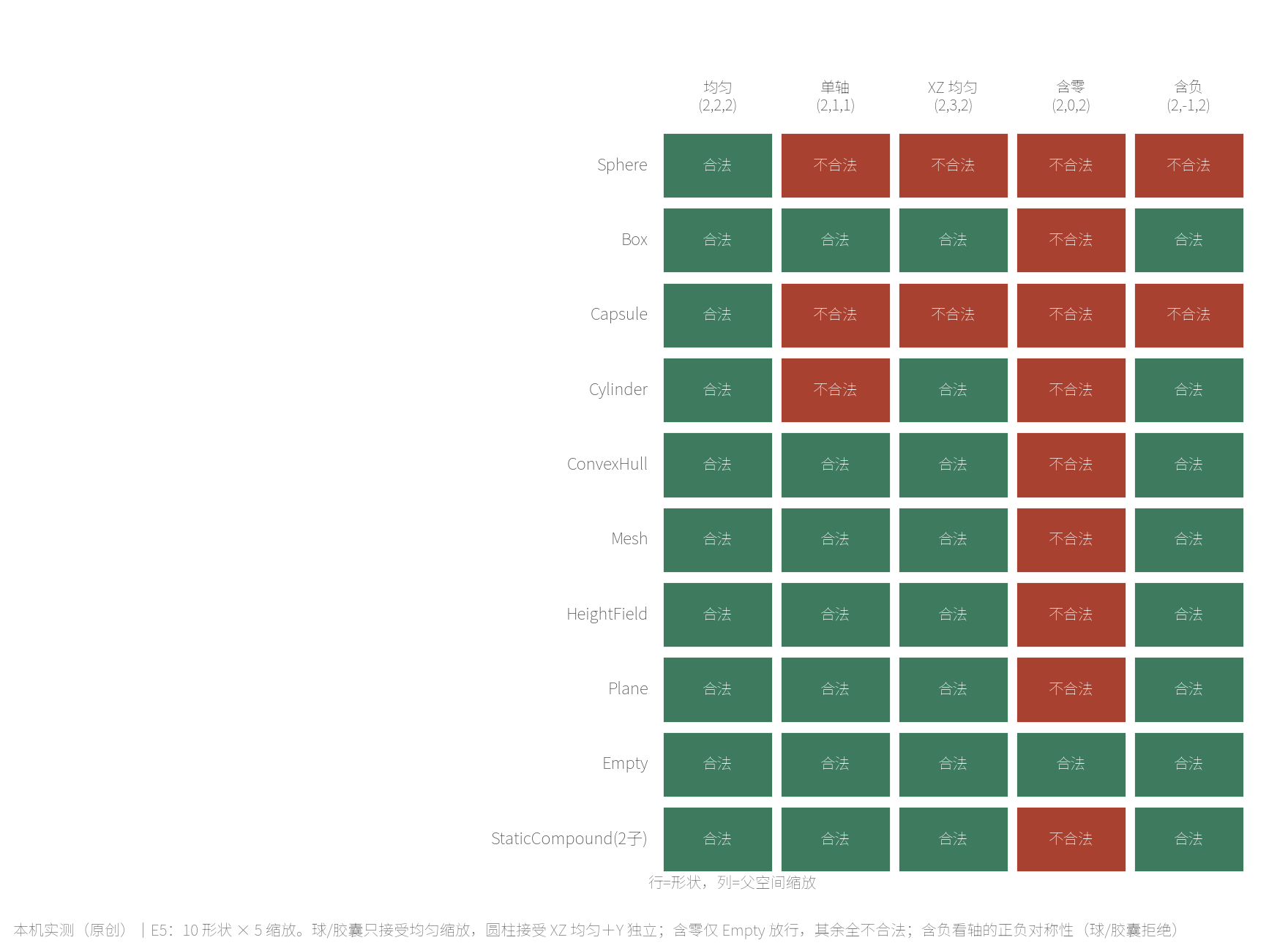

4.5 缩放合法性矩阵（本机实测）

好了，最后把「哪些缩放合法」量成一张表。本机把十种形状 × 五种缩放逐格跑了一遍 IsValidScale：

这张表与 Shape.h 第 429 至 437 行的文档规则逐条吻合。把那几行原文摊开，规则一共六条：

唯一的例外格是 Empty 含零缩放仍然合法，因为它压根没有几何可缩。

最锋利的一格在表外。本机另外测了「先旋转后缩放」：内层是绕 Z 轴转了 45° 的 Box，父空间给 (2,1,1)：

RotatedTranslatedShape::IsValidScale(2,1,1) = 不合法
ScaleShape(2,1,1) 结果 = 成功，产物 RotatedTranslated

判定它不合法，但照样给你一个结果。ScaleShape() 的语义是「尽量返回一个匹配该缩放的形状」（Shape.h:342 的注释原文），不是「原样保真」。这一对行为放在一起看，才是这套 API 的真实契约：合法性查询用于决策，ScaleShape 用于兜底。

五、命中的代价：32 位路径编码

前面四节讲的是「有哪些形状、怎么组织」。这一节换一个问法：一堆形状拼在一起之后，怎么指出是哪一块被打中了。

先看别家的答案。PhysX 的射线扫掠结果里有一个 shapeIndex，它就是 actor 形状数组的下标；Bullet 的复合形状用 child index，也是数组下标。这两个答案的共同点是一层扁平索引，能表达「第几块」，表达不了「哪条路径上的第几块」。

Jolt 的答案不一样。它把整条路径压进一个整数。

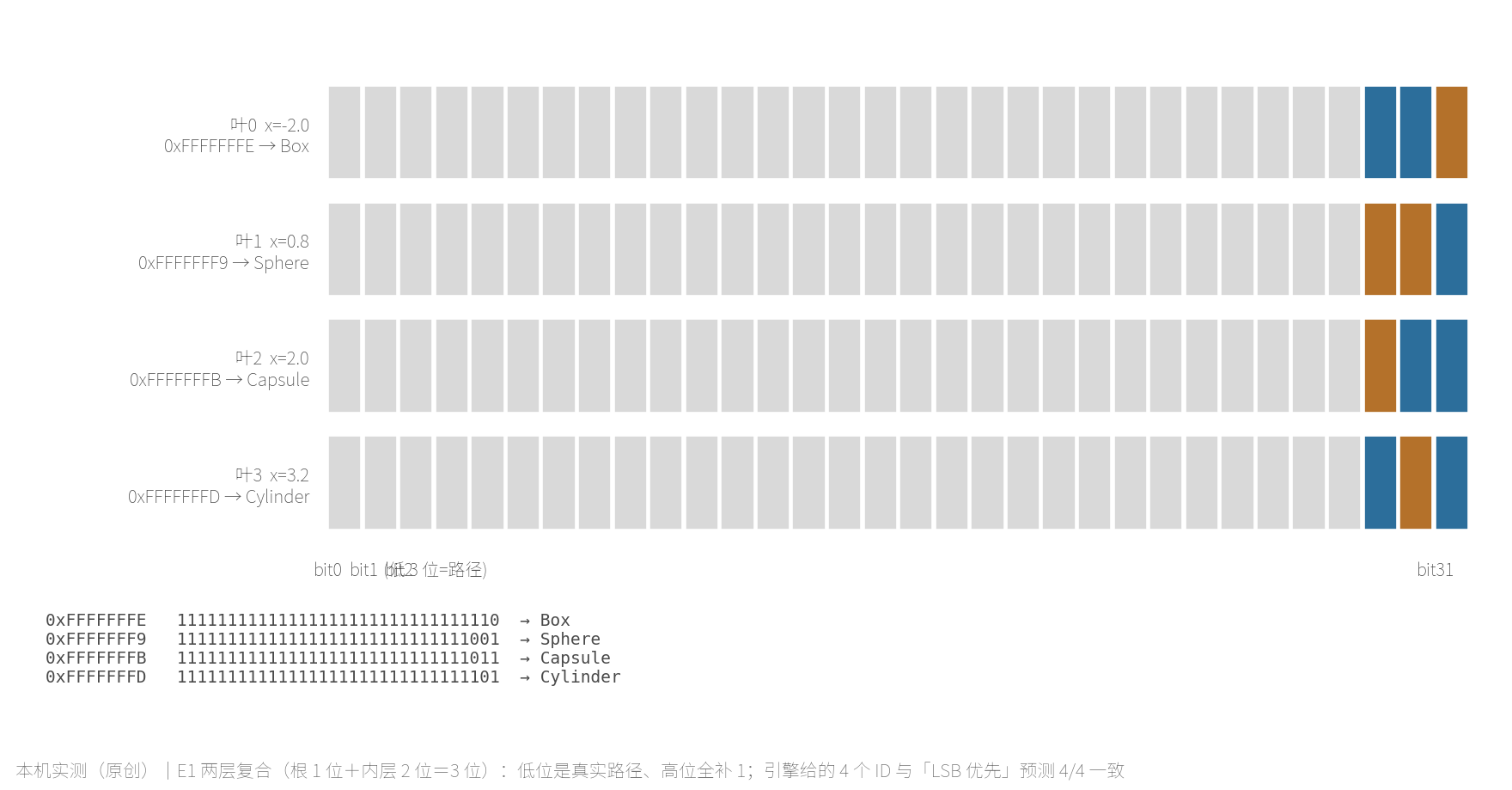

5.1 先把位语义读清

SubShapeID.h 只有 140 行左右，但把位语义讲得很完整。核心几条：

using Type = uint32;                                             // :28
using BiggerType = uint64;                                       // :31
static constexpr uint MaxBits = 8 * sizeof(Type);                // :36  → 32
static constexpr Type cEmpty = ~Type(0);                         // :86  → 0xFFFFFFFF

写位的实现（:93-100）：

void PushID(Type inValue, uint inFirstBit, uint inBits)
{
    // 先清掉这一段位，再写进去
    mValue &= ~(Type((BiggerType(1) << inBits) - 1) << inFirstBit);
    mValue |= inValue << inFirstBit;
}

读位的实现（:42-49）从最低位端取：

Type mask_bits = Type((BiggerType(1) << inBits) - 1);
Type v = mValue & mask_bits;
outRemainder = SubShapeID(Type(BiggerType(mValue) >> inBits) | fill_bits);   // 高位补 1

把这三段连起来读，位布局就说清了：

• 位从最低位（LSB）起，逐层向上压：第一层的选择占 bit0，第二层占 bit1 起，以此类推；
• 根级不占位：SubShapeIDCreator 的游标从 0 开始（:133-135 的 uint mCurrentBit = 0;），因为「根形状是谁」由 BodyID 回答，不需要 SubShapeID 再答一遍；
• 没用到的高位补 1：初始值是 cEmpty（全 1），PushID 只清掉它写入的那一段，所以从没被写过的位一直是 1。空 ID 就是「一位都没写过」的那个全 1 值。

最后一个语义在 PopID 里体现得更清楚：右移之后用 | fill_bits 把腾出来的高位重新填 1（:42-49）。这条「补 1」不是随手写的，它让任何深度的一段位串都能唯一地拼回原路径：只要知道前面用掉了多少位，剩下的一看是不是全 1 就知道到头了。

趁这里把「为什么是 32 位」也交代一句。SubShapeID.h 第 28 与 31 行并排放着两个类型：

using Type = uint32;        // 实际存储用 32 位
using BiggerType = uint64;  // 中间运算用 64 位

第二个类型的存在说明了一件事：位运算本身需要更宽的中间量（左移 32 位、算掩码都可能溢出 32 位），所以实现里凡是移位都先转到 BiggerType。而真正存储用的 Type 之所以定在 32 位，从代码留下的痕迹看是一个内存决定：SubShapeID 出现在每一个 ContactManifold、每一个 RayCastResult、每一个形状扫掠结果里，而这个值通常只需要几层路径。换成 64 位，这些结构会普遍变宽，换来的深度提升在绝大多数场景里用不到。这一段属于对设计意图的推断（源码没有留下取舍记录），只作为理解方向的参考。

SubShapeID.h 第 14 至 18 行的文件头注释自带一个例子：位串从低到高读作 AAA（3 位）、BB（2 位）、CCCCCCC（7 位），整体写作 CCCCCCCBBAAA。这与官方文档第 197 至 199 行那个「A 有 5 个形状占 3 位、B 有 3 个占 2 位、C 是网格占 7 位」的示例是同一件事。

5.2 位串实测：把 ID 逐位打出来（本机实测）

好了，上面全是读源码读出来的。本机做了一组实验，把引擎真正给出的 ID 与预测逐位比对。

场景是两层复合形状：

根 StaticCompoundShape{
    [0] Box      @ (-2.0, 0, 0)          ← 位：根 1 位 = 0
    [1] inner    @ (+2.0, 0, 0)          ← 位：根 1 位 = 1
}
inner = StaticCompoundShape{
    [0] Sphere   @ (-1.2, 0, 0)
    [1] Capsule  @ ( 0.0, 0, 0)
    [2] Cylinder @ (+1.2, 0, 0)
}

根有 2 个子形状，占 1 位；内层有 3 个，占 2 位；合计 GetSubShapeIDBitsRecursive() = 3 位。四片叶子按「根位 + 内层两位、LSB 优先」推算出来的 ID 应该是：

然后用四条竖直射线分别打中这四片叶子，读 RayCastResult::mSubShapeID2（CastResult.h:34）。实测结果：

叶子 射线 x   引擎给的 ID   32 位二进制（左=bit31，右=bit0）  GetLeafShape→  remainder
0    -2.0     0xFFFFFFFE   11111111111111111111111111111110  Box            空(全1)
1     0.8     0xFFFFFFF9   11111111111111111111111111111001  Sphere         空(全1)
2     2.0     0xFFFFFFFB   11111111111111111111111111111011  Capsule        空(全1)
3     3.2     0xFFFFFFFD   11111111111111111111111111111101  Cylinder       空(全1)
→ 与「根 1 位 + 内层 2 位、LSB 优先」的预测比对：4/4 完全一致

看那四行二进制：从右往左数，第一位（bit0）就是根的选择，Box 是 0，另外三个是 1；第 2、3 位（bit1、bit2）是内层的选择，Sphere 是 00、Capsule 是 01、Cylinder 是 10；bit3 往左全是 1，因为从没被写过。

再补一组反向验证：不用射线，直接用 SubShapeIDCreator::PushID 手工把路径压出来，再交给 GetLeafShape 解引用，看它解析回哪片叶子。

SubShapeIDCreator c;
if (i == 0) c = c.PushID(0, 1);                    // 根位 = 0 → Box
else        c = c.PushID(1, 1).PushID(i - 1, 2);   // 根位 = 1，内层两位 = i-1
const Shape *leaf = compound->GetLeafShape(c.GetID(), remainder);

手工 ID 0xFFFFFFFE → 解析为 Box       （预期 Box       ）OK
手工 ID 0xFFFFFFF9 → 解析为 Sphere    （预期 Sphere    ）OK
手工 ID 0xFFFFFFFB → 解析为 Capsule   （预期 Capsule   ）OK
手工 ID 0xFFFFFFFD → 解析为 Cylinder  （预期 Cylinder  ）OK

两个方向都对上了：引擎产生的 ID 能被预测，手工构造的 ID 能被引擎正确解析。这不是单向自证。

顺手记一个边界值：

SubShapeID 位宽 = 32 位；默认构造的空 ID = 0xFFFFFFFF（IsEmpty=1）

空 ID 全 1，这个值在别处也有回响。有第三方绑定文档写 getSubShapeId2() 的返回值「typically negative」（jolt-jni 文档），原因就在这：路径越深、高位保留下来的 1 越少，但低几层之外的位几乎全是 1，当作有符号 32 位整数读就是个负数。把它当正序号用的人，会在这里第一次撞墙。

5.3 位数从哪来

SubShapeID 是定长 32 位，但每个形状需要多少位是现算的。接口定义在 Shape.h:215-216：

/// Get the max number of sub shape ID bits that are needed to be able to address any leaf shape in this shape.
/// Used mainly for checking that it is smaller or equal than SubShapeID::MaxBits.
virtual uint GetSubShapeIDBitsRecursive() const = 0;

三个实现各有代表性：

• 凸形状返回 0（ConvexShape.h:46），注释写得很直接：Convex shapes don't have sub shapes。球、盒、胶囊、圆柱、凸包、三角形都属于这一档，它们是叶子；
• 复合形状累加（CompoundShape.cpp:117-124）：取所有子形状里的最大值，再加上自己这一层需要的位数；
• 网格与高度场返回自己的位数（MeshShape.cpp 第 475 至 477 行、HeightFieldShape.h 第 144 行）：它们的「子形状」是三角形或格子，一层就到底。

自己这一层的位数怎么算？CompoundShape.h:329-334：

uint32 GetSubShapeIDBits() const
{
    uint32 n = uint32(mSubShapes.size()) - 1;
    return 32 - CountLeadingZeros(n);
}

32 - CountLeadingZeros(n) 就是 $\lceil \log_2 n \rceil$：n 个子形状占 ⌈log₂n⌉ 位。这条式子解释了 §5.2 里那两个数字：根有 2 个子形状占 1 位，内层有 3 个占 2 位。它也解释了 EmptyShape 为什么返回 0 位（它连一个子形状都没有）。

把这条式子代入最朴素的两层场景：一个复合形状挂了 2 个子形状、每个子形状又是一个 8 子形状的复合，总位数就是 1 + 3 = 4 位。32 位能装多深，取决于每层的分支数，这是 §6.1 要量的东西。

这里要强调一个容易搞反的地方：32 位是一份「总预算」，不是「每层预算」。怎么花由使用者决定，广度优先和深度优先的极端情况差得很远：

最后一行是本章的伏笔：二元嵌套链把 32 位全花在深度上，结果只能表达 33 片叶子。深嵌套是一种昂贵的组织方式，它买到的是层级语义，买不到容量。

5.4 怎么用：解引用与一个反直觉点

好了，拿到 ID 之后怎么用？官方给了标准姿势：GetLeafShape(id, remainder) 加一个 remainder。CompoundShape.cpp:152-162 是这个姿势的实现：

uint64 CompoundShape::GetSubShapeUserData(const SubShapeID &inSubShapeID) const
{
    SubShapeID remainder;
    uint32 index = GetSubShapeIndexFromID(inSubShapeID, remainder);
    if (index >= mSubShapes.size())
        return 0;                                              // 索引已经失效
    return mSubShapes[index].mShape->GetSubShapeUserData(remainder);   // 转发给子形状
}

读最后一行：它把 remainder 交给子形状，让子形状自己继续解。也就是说，一次 GetSubShapeUserData 会沿着路径一路转发到叶子。

这条链带来了本机实测到的一个反直觉点。在 §6.3 那组实验里，本机给 MutableCompoundShape 的三个子形状分别传了 user data 11、12、13，然后问引擎：

GetCompoundUserData(0) = 12（删掉一个之后剩下的第一个）
GetCompoundUserData(1) = 13
但 GetSubShapeUserData(id) 全部返回 0

settings 里传的值拿得到（走 GetCompoundUserData(index)），可按 ID 查却拿到 0（走 GetSubShapeUserData(id)），因为后者返回的是叶子形状自己的 user data，而叶子是裸的 SphereShape，从没设过。

这不是引擎的 bug，注释里写着。CompoundShape.h:41 那行原文：

Note this value can be retrieved through GetSubShape(...).mUserData, not through GetSubShapeUserData(...) as that returns Shape::GetUserData() of the leaf shape.

社区里那条有名的困惑正好对得上。Jolt 的讨论区里有人问：拿复合形状的 sub shape id 去 GetSubShapeUserData，得到的是复合内部某一块的 user data，看着像随机的；把 AddShape 的顺序对调，被识别的子形状就变了。这三件事（注释、实现、社区困惑）说的是同一件事：ID 解引用要按路径走，不能按直觉取。第三方绑定文档那句 subshape IDs are assigned in a non-obvious fashion 也是同一个提醒。

5.5 在接触回调里用 SubShapeID：一个真实的坑

好了，§5.4 讲的是 API 姿势，这一节讲它在实战里怎么用错。

接触回调（ContactListener::OnContactAdded / OnContactPersisted / OnContactRemoved）拿到的是 ContactManifold，里面有两个 SubShapeID 字段：mSubShapeID1 与 mSubShapeID2，分别指向两个体上被命中的子形状。想实现「撞到轮子就冒烟、撞到车身就掉血」这类逻辑，第一步就是拿这两个 ID 去 GetLeafShape 解引用。

坑在「解引用之前」。这里要接上一章的结论：相似法线的流形会被引擎合并（官方文档 Architecture.md 第 959 行那条，上一章引过）。如果你按子形状区分逻辑，而引擎把不同子形状的接触点合并进同一个流形，那么回调里拿到的 ID 与你预期的分块对不上，表现就是「明明撞的是前轮，触发的却是车身的逻辑」，再往下就是抖动与穿透。

社区里有一条实践记录正好讲这件事：用 SubShapeID 区分命中子形状时，需要把体的 mUseManifoldReduction 关掉，关掉之后再按 ID 分发，行为才对得上（GitCode 上的中文实践记录）。

顺带把另一条容易踩的口径也说清：OnContactPersisted 里的 ID 与 OnContactAdded 里的不一定相同。上一章讲过，无锁双缓存里「被判定为持久接触的接触点」会从读缓存复制进写缓存；如果这期间子形状的列表变了（比如 MutableCompoundShape 被改过），旧 ID 就会指向错误的位置。这条与 §6.3 是同一个根因。

六、位宽边界：什么时候会崩

32 位看着很宽，可它是硬上限，而且这道墙比想象的近。

6.1 位深怎么长

好了，本机把位深随「子形状数」与「嵌套深度」的增长各量了一遍。

先看单层复合：n 个子形状需要 ⌈log₂n⌉ 位。实测与公式逐条吻合：

再看二元嵌套链：每层放 2 个子形状（一个叶子加下一层），深度 d 的位数就是 d：

注意二元嵌套那一列：深度每加一，位数加一，而叶子总数只加一。当嵌套很深时，位数增长是线性的，而能表达的叶子数是线性的，唯独 32 位这个上限是固定的。

把这两张表放在一起，能算出一份自己场景的位深预算。做法只有两步：

1. 把复合形状的层级画出来，标出每层有几个子形状；
2. 每层取 $\lceil \log_2 n \rceil$ 位，从根往下累加；这个和就是 GetSubShapeIDBitsRecursive() 的期望值，拿它和 32 比。

举三个真实的量级：一辆车（车身 + 4 轮 + 若干附件，两层、每层十来个）大约需要 4 + 4 = 8 位；一栋楼（楼层 → 房间 → 家具，三层、每层几十个）大约 6 + 6 + 6 = 18 位；而如果场景里有人手写了「每层都只包两个子形状」的深链，深度一过 32 就构造不出来。真正危险的量级是深度，不是广度。

6.2 撞墙点：深度 33

好了，把二元嵌套一路加深，看它什么时候崩。实测输出：

depth = 33 时 Create() 失败
报错原文：Compound hierarchy is too deep and exceeds the amount of available sub shape ID bits
可构造的最大二元嵌套深度 = 32（位数 = 32，上限 32）

墙正好立在第 33 层，而第 32 层的位数正好等于 SubShapeID::MaxBits（32）。这条报错原文与 §3.4 里从 StaticCompoundShape.cpp 第 349 至 351 行读到的字符串逐字一致，也就是源码里那条检查真的在构造期拦住了。

这里要把话说清：32 层不是「一般达不到」的量级。一个由 33 层嵌套复合拼出来的物体本身就极不寻常。可如果换成兄弟很多的形态，墙会提前出现：StaticCompoundShape.cpp:341-346 那条 Compound hierarchy has too many nodes 是节点数撞上 IS_SUBSHAPE = 0x80000000 这个标记位，也就是树的节点索引用掉了 31 位。

两条墙的分工是：位深墙管深度，节点数墙管广度。

6.3 MutableCompoundShape 的 ID 不稳定

说白了，最后一条边界既不撞墙也不报错，它只是会变。官方文档第 211 行明确写了：改动 MutableCompoundShape 会让已有的 SubShapeID 失效。

本机把这句话量了出来。场景是一个装了 3 个子形状的可变复合（球、胶囊、圆柱，沿 x 排列），先用射线读出三个位置上的 ID，然后删掉最左边那个球：

初始（3 子：Sphere / Capsule / Cylinder）：
    x=-1.2 → ID 0xFFFFFFFC ｜ 解析为 Sphere
    x=+0.0 → ID 0xFFFFFFFD ｜ 解析为 Capsule
    x=+1.2 → ID 0xFFFFFFFE ｜ 解析为 Cylinder
RemoveShape(0) 之后（几何位置完全未动，只是列表左移）：
    x=-1.2 未命中（球被删了）
    x=+0.0 → ID 0xFFFFFFFE ｜ 解析为 Capsule
    x=+1.2 → ID 0xFFFFFFFF ｜ 解析为 Cylinder

几何一点没动，ID 全变了（RemoveShape 的实现见 MutableCompoundShape.cpp）：胶囊从 0xFFFFFFFD 变成 0xFFFFFFFE，圆柱从 0xFFFFFFFE 变成 0xFFFFFFFF。原因在 §5.1 那条位语义里：ID 装的是列表下标，删掉一个，后面所有下标左移一位。

这条实测给工程上留了两条可以直接用的结论。第一，不要把 SubShapeID 存起来当长期标识：它只在「当前这份形状没被改过」的前提下有效。第二，如果要跨帧记住「上一次碰到的是哪一块」，正确做法是每次重新查，或者自己在子形状上挂一份稳定的 user data 并对号入座。

顺带说一句社区侧的检索结论：本机专门搜过「位宽不足」「路径深度上限报错」「跨版本序列化不稳定」这三类抱怨，没有找到公开案例。所以本篇只写两件有落点的事：源码里有明确的深度报错（§6.2），以及官方文档承认的可变形状 ID 失效（本节）。至于「32 位够不够用」，本篇不给结论。

七、本机实测：形状阶梯与三条纪律

前面几节的读数都来自源码。这一节换一条通道：把形状真的放进物理世界跑起来，看它值多少钱。方法是官方自带的那套窄相 instrumentation（NarrowPhaseStats.h 的 sCollideShape 二维表），上一章已经用它量过形状对；这一章用它量形状本身。

7.1 实验设计与三条纪律

说白了，编译口径先说清：新建了一个构建目录，只打开官方那一个开关：

cmake -S <jolt>\Build -B <jolt>\Build\VS2022_CL_ep07 -G "Visual Studio 17 2022" -A x64 `
      -DTRACK_NARROWPHASE_STATS=ON

这一篇不给引擎打补丁。上一章为了数 GJK 的四类出口，往源码里插过计数器；这一章的六个实验全部只用公开 API（SubShapeIDCreator、GetLeafShape、GetSubShapeIDBitsRecursive、GetVolume、IsValidScale、ScaleShape、MutableCompoundShape::RemoveShape），所以源码树是干净的，任何人拉一份官方代码就能复跑。

场景设计：每一轮只放一种静态地面，地面上摆 6 种动态形状各 3 个，互相间隔 3.6 米，跑 600 步。

这套量法的原理，是把窄相的开销按子类型分开记账。要读的那个量写成式子就是：

$$\text{每次查询 tick} = \frac{\text{mTotalTicks}}{\text{mNumQueries}}$$

其中：mTotalTicks 是该格累计的处理器 tick，mNumQueries 是该格被调用的次数，另有 mChildTicks 单列子形状的自耗。所以下面所有读数都是「每次查询」的口径，不是「整步」的口径。

为什么用官方 instrumentation 而不是自己掐表，这里也说一句：自己计时只能量到「整步耗时」，而整步里混了积分、约束迭代、碰撞收集等一大堆工作；上一章实测过，窄相在稳态只占端到端的一小段（缓存开与关的总耗时差只有 16%，而调用数差 123 倍）。官方那套二维表把窄相按子类型分开记账，才让「形状与形状对之间的差异」变得可见。自己掐表量不到这张表，这不是精度问题，是分辨率问题。

三条纪律都在实验里踩出来过，值得单独记：

1. 一律禁止睡眠（mAllowSleeping = false）。上一章已经踩过：体睡着之后窄相根本不被调用，稳态量到的是「什么都没做」。
2. 必须让体一直动。这一条是本章新踩的：第一版把体直接摆在离地 0.2 米处，结果盒子、圆柱、凸包很快静止，接触对被体对缓存吃掉，600 步只剩下 36 次查询。给所有动态体加一个绕斜轴的角速度之后，每格的样本才够用。缓存压制本身也成了本章的一条结论（见 §7.3）。
3. 只允许「静态 × 动态」这一种配对。第一版把动态之间的碰撞也打开了，于是同类动态体互相碰，表格里混进了 TaperedCapsule × TaperedCapsule 这种与地面无关的格子。把 MOVING × MOVING 从对过滤器里关掉之后，每个非空格子都严格等于「地面 × 动态形状」。

7.2 阶梯结果

三个地面的轮次跑完，合计 18 个非空格子 / 15,792 次查询。按「每次查询处理器 tick」排序（列序是动态形状 × 静态地面，与官方二维表的下标顺序一致）：

这张表里最直接的一条结论：最便宜与最贵的格子差 11.61 倍（球对网格 1401.1 tick，圆柱对高度场 16260.5 tick）。同一种动态形状换地面，代价也在变：球落在网格上是 1401.1，落在盒地面上是 2350.6，差 1.68 倍。

至于顺序，粗看符合直觉（球最便宜），但也有反例：盒子与圆柱都不便宜，它们落在高度场上是最贵的两格。原因在上一章讲过的那处细节：盒与平面相压时裁出来的是 4 点流形，而球只有一个点。接触点数是几何的输出，代价也跟着它走。

7.2a 先说清楚这份读数能读到什么精度

上面每个格子都是一个数。可单次运行的逐格读数是有抖动的，这一点必须交代，否则会把 1.09× 和 1.68× 之间的差别当真。

本机把同一套参数连跑了三次（bench_shape_run_20261004.txt 是正式档，另两份 _rep2 / _rep3 留档）：

这条给出一条读表纪律：这份阶梯要按「量级与排序」读，不要按精确倍数读。11.61 倍这种首尾差是稳的（两个格子的抖动分别是 25.8% 与 4.4%，且方向一致），而相邻两格差 9% 的对比（比如 1.00× 与 1.09×）在单次运行里不足以立论。要压抖动只有两条路：把样本量做大，或者多跑几次取中位。

下表的横切视角同样按正式档的数字读。表头与正文都按「动态形状 × 静态地面」写，这是官方 instrumentation 二维表的下标顺序，不是我的行文选择。

把同一张表横着切（同一种动态形状换三种地面）：

这张横切表里有两条可以直接拿去用的观察。第一，没有一种地面是普适最优的：球与凸包在网格/高度场上更便宜，胶囊与锥形胶囊在盒地面上更便宜（2778.7 与 4082.7）。第二，对接触类型最敏感的是盒与圆柱（4.06× 与 3.62×）：它们落在平面上是 4 点流形，落在网格或高度场的三角形上还要处理边与角。

所以「选哪种地面」这件事没有一句通吃的答案。真正可操作的做法还是那条：先量，再改。

7.3 怎么读这张表：先说样本

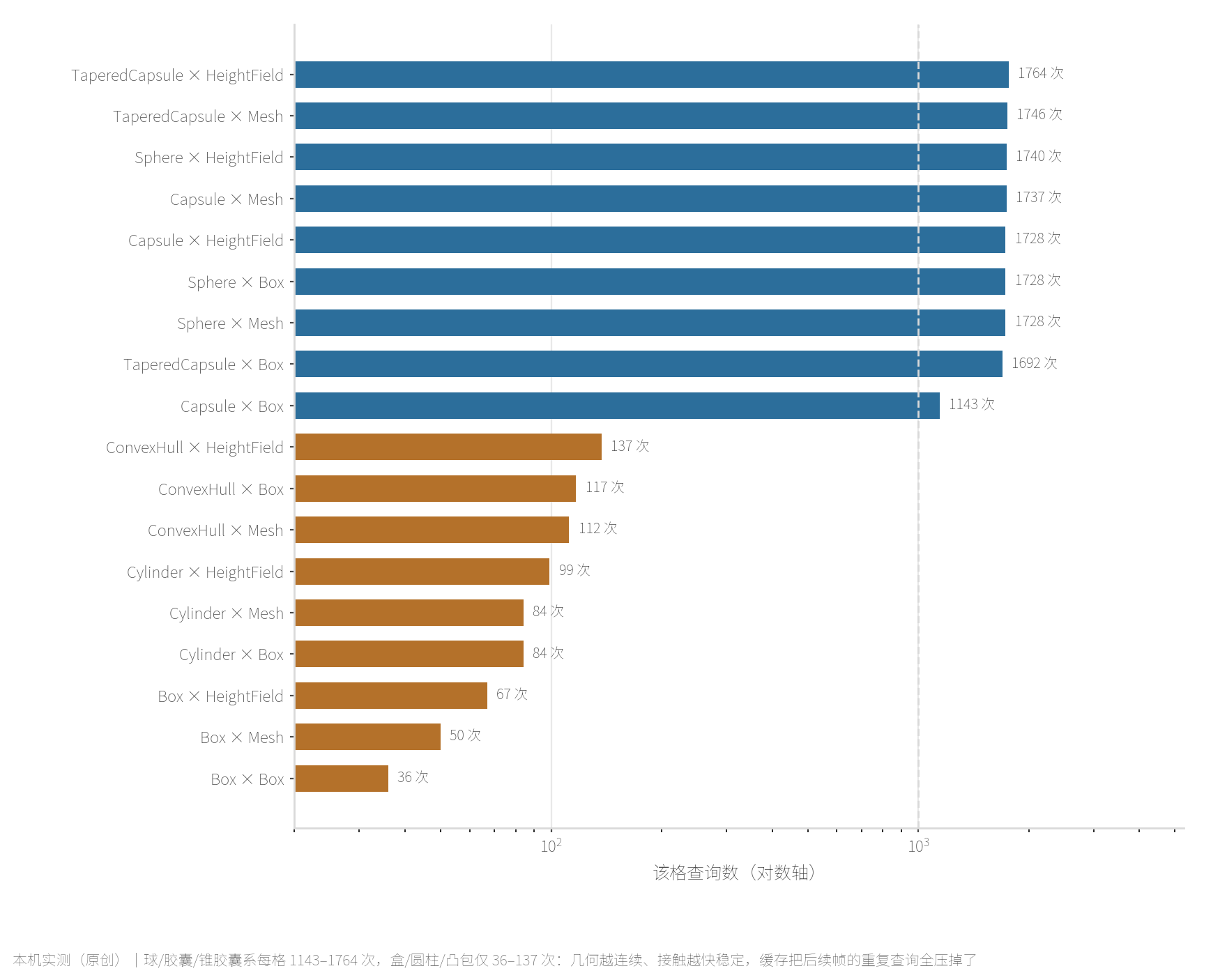

说白了，看那张表的「查询数」一列，会发现差异很大：球和胶囊那几行在 1700 上下，而 Box × Box 只有 36、Cylinder × Box 只有 84。

这不是实验失误，是缓存压制：盒子和圆柱落下去之后很快进入「姿态不再变」的状态，体对缓存直接把这一对挡在窄相之外（上一章 §6.2 量过这件事，缓存开与关的调用数差 123 倍）。球、胶囊、锥形胶囊一直滚，接触对每步都要重算，所以样本充足。

这条现象反过来给了一个读表纪律：单看「每次查询耗时」会低估静止形状的真实开销，因为被缓存挡掉的那些查询根本没发生。要横向比形状，得把「样本量」和「缓存是否生效」一起看，或者干脆像本章这样给体加角速度让缓存失效。

7.4 一处自制缺陷

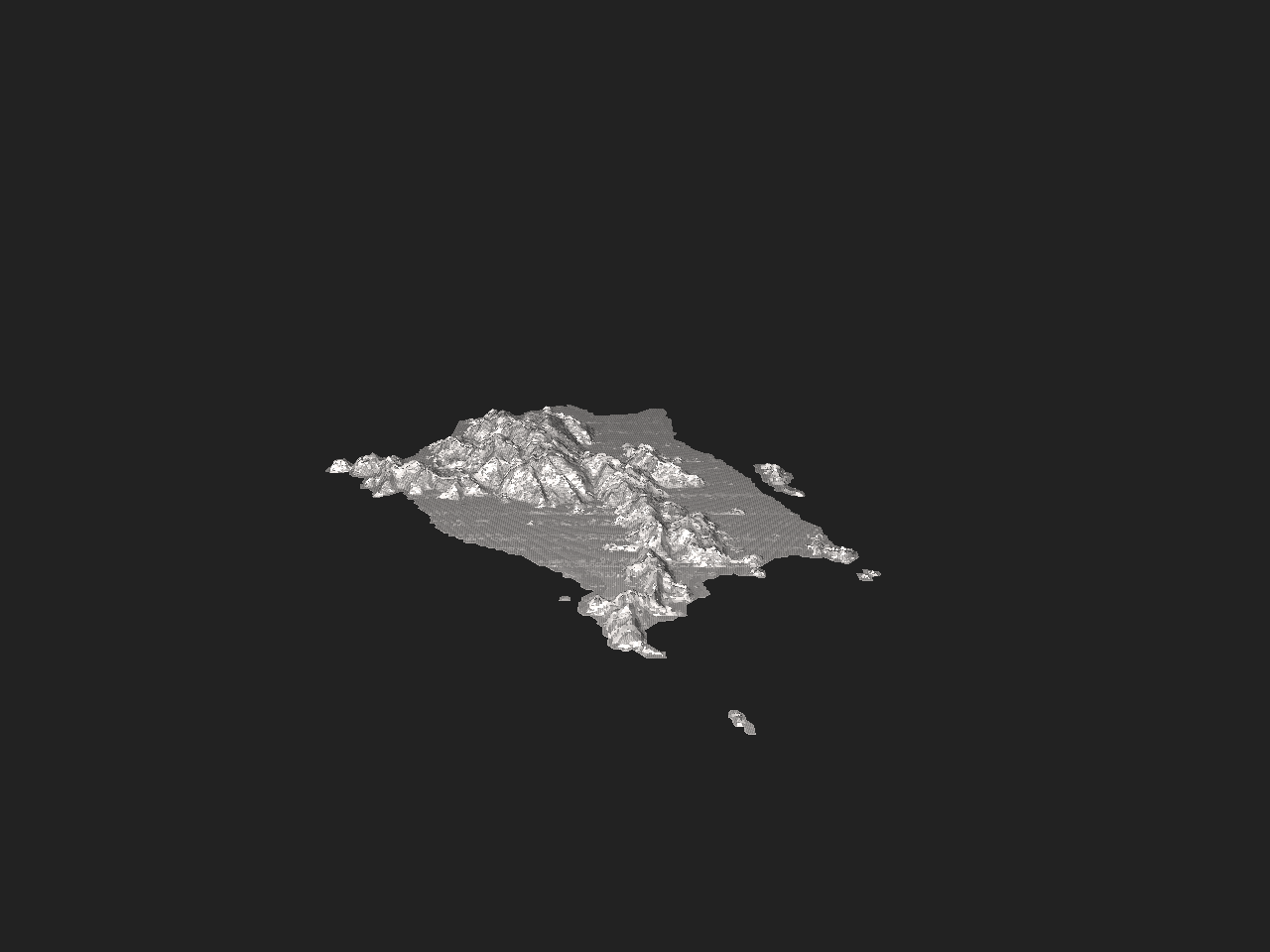

说白了，本章代码里最值得记的一处缺陷不在 Jolt，在实验脚本自己身上（网格构造见 MeshShape.h 关于三角形列表的接口）：第一版网格的三角形绕序写成了 (a, b, c)，而 Jolt 的三角形法线是 (b - a) × (c - a)，算出来指向 −Y。后果是静态体直接从网格里穿下去，600 步之后 18 个动态体全在 y ≈ −417 的地方自由落体。

为了让这条结论可复现，实验脚本留了一个复现开关（bench_shape.exe 600 buggywind）。两版输出放在一起看：

绕序错（buggywind）：
  静态地面 = Mesh → 6 格 / 合计 235 次查询 ｜ 收尾时 0/18 个体仍在地面高度带（最高 -417.34 / 最低 -417.58）

绕序对（正式档）：
  静态地面 = Mesh → 6 格 / 合计 5457 次查询 ｜ 收尾时 18/18 个体仍在地面高度带（最高 0.41 / 最低 0.28）

这条缺陷留了两个可以直接用的教训。第一，动态体和静态网格不接触时，先怀疑绕序，不要先怀疑引擎。第二，判据要选对：如果只看「查询数够不够」会以为只是样本少，可只要额外打印一句「收尾时几个体还在地面高度带」，穿模这件事立刻暴露。实验脚本里那句 onGround 统计就是为这个加的。

八、横向对照与处方

8.1 三派对照

说白了，把「形状怎么组织」与「命中怎么表示」两件事拉成一张表：

这张表最值得记住的是第三行。PhysX 与 Bullet 的答案都是「第几块」，一层就到底；只有 Jolt 编码了路径。这在嵌套复合的场景里不是小事：一个由零件装成部件、部件装成车、车装进场景的模型，用扁平下标回答「打中了哪个零件」是不够的。

评价标准声明。上表的六行不是按「谁更好」排的，它们回答的是两个不同的问题：能不能表达嵌套（能力）与代价落在哪（成本）。Jolt 的路径编码多买到的是表达能力，多付的是位深这项上限；PhysX 的扁平下标少付了位深，代价是表达不了嵌套。哪一边更合适，取决于场景里有没有真正的层级结构，而不是取决于哪个引擎更「先进」。

还有两个方向可以一并放进对照里：

• 2D 侧：Box2D 只有五种形状（对照见 Box2D 形状枚举、Bullet 的复合形状）（圆、胶囊、线段、多边形、链段），复合靠 b2PolygonShape 里带多个顶点的实心多边形近似，形状谱系比 3D 短得多。它的启发是：形状谱系的长短由几何维度决定，3D 里那些「锥形胶囊」「锥形圆柱」在 2D 根本没有对应物。
• 绑定侧：Godot 用 Jolt 时，Shape3D 的 margin 在 Godot Physics 里是「向外扩」，而在 Jolt 里是「先内缩再等量外扩」，不增加外形尺寸（Godot 官方文档）。这与上一章讲过的 cDefaultConvexRadius = 0.05 是同一件事的两个说法。

8.2 十条反模式

8.3 三条处方

处方一，把形状类型当成性能预算的一部分来选，而不是当成建模结果。

同一种动态形状换一种静态地面，每次查询耗时最多差 4.06 倍；最贵与最便宜的格子差 11.61 倍。这个量级足够改变一个场景的帧率分布。做法很简单：先打开 JPH_TRACK_NARROWPHASE_STATS，跑一遍真实场景，看哪几个格子最贵，再回头调形状构成。

处方二，SubShapeID 只当不透明令牌；要长期标识就自己挂。

引擎给的 ID 是位置相关的：删一个子形状，后面全部左移。要跨帧记住「上次碰到的是哪一块」，正确做法是在创建时给每块子形状挂一份自己的稳定编号（走 GetCompoundUserData 那一路，或直接改用子形状自己的 user data），然后每次用 GetLeafShape 重新解引用。

处方三，遇到「形状明明在那儿却不碰」，先查三件事。

按概率排序：绕序（网格法线朝下会导致动态体穿下去，§7.4 实测）、MustBeStatic（网格或高度场被当成动态体，撞上同类会被静默忽略）、支撑面（没实现 GetSupportingFace() 的形状在裁流形时只拿到单点）。这三条都在本篇有落点，查完再动引擎。写成一段可以直接抄进项目的预防性检查：

// 【1】绕序：静态网格的法线必须朝向「会碰到它的一侧」，否则动态体会穿过去（§7.4 实测）
//     判据不是看代码，而是看行为：跑 300 步，检查动态体还在不在网格上方
// 【2】MustBeStatic：网格、高度场、平面不能当动态体（§2.3）
JPH_ASSERT(!(dynamic_body && (shape->MustBeStatic())), "这个形状必须挂在静态体上");
// 【3】缩放合法性：先问再改，不要指望 ScaleShape 保真（§4.5）
if (!shape->IsValidScale(scale)) { /* 决策：拒绝、改成均匀缩放，或把缩放烘进顶点 */ }

其中：第 【2】 条断言是本篇建议补上的（引擎自己没有这道校验，见 §2.3）。这三条的原理是同一条：形状的约束分三类，几何侧（绕序）、契约侧（必须 static）、参数侧（缩放合法），查的顺序就按这个来。

拿 Box2D 的谱系对照一下还能看出维度差异（Box2D 形状文档、碰撞总览）：它一共只有五种形状，2D 里根本没有「锥形胶囊」这种需要旋转对称性的东西。

九、边界、演进与清单

9.1 本篇的边界

说白了，按本系列的惯例，边界写两遍。开头写过一次「本篇不涉及什么」，这里写第二次：已经给出了什么、剩下什么归别人。

这张表里已经给出了什么那一列有四行，对应本篇的四个可复算结论。读者想自己验的话只需要三样东西：官方源码、本篇的实验脚本、一台能编译 Jolt 的机器。

9.2 演进：与形状有关的版本变更

说白了，把 Docs/ReleaseNotes.md 与 Docs/APIChanges.md 里与形状有关的条目按月历排开，能看出一条很清楚的规律：变化集中在两处，一是有没有 RTTI，二是子形状 ID 能表达什么。

这张表里最值得记住的两格加粗了。v1.0.0 那次移除 RTTI 是本章 §1.3 那个「枚举顺序不能重排」的历史起点；v5.2.0 新增 GetLeafShape 说明「按路径解引用」这件事在 2024 年才被正式做成虚接口。在那之前，自定义形状要自己处理 remainder。

9.3 资源清单

官方文档

• Jolt Docs/Architecture.md： ## Shapes（第 166–189 行）、### Sub Shape IDs（191–211）、### Dynamic Mesh Shapes（213–221）、 ### Creating Shapes（223–248）、### Saving Shapes（250–307）、### Convex Radius（309–313）、 ### Center of Mass（315–358）、### Scaling Shapes（360–378）、### Creating Custom Shapes（380–396）
• Jolt Docs/ReleaseNotes.md／Docs/APIChanges.md

官方源码（逐条核过行号）

• Jolt/Physics/Collision/Shape/Shape.h： 两张枚举（第 54–72 / 74–124 行）、类型表与名字表（127–137）、基类接口（199–445）
• Jolt/Physics/Collision/Shape/SubShapeID.h： 位宽（28 / 31 / 36）、取位与补 1（42–49）、空值（86）、写位（93–100）、SubShapeIDCreator（111 / 133–135）
• Jolt/Physics/Collision/Shape/CompoundShape.h： SubShape 结构体（238–246）、GetCompoundUserData（260）、位数计算（329–334）、user data 注释（41）
• …/CompoundShape.cpp： 位深累加（117–124）、GetSubShapeUserData 转发（152–162）
• …/StaticCompoundShape.cpp： 三条构造期报错（184–187 / 341–346 / 349–351）
• …/ScaleHelpers.h： CanScaleBeRotated（51–69）、RotateScale（75–80）
• …/HeightFieldShape.h： 类注释（113）、MustBeStatic（132）

社区与横向对照

• jrouwe 讨论区 #473 · Shape filters and compound shapes： 作者本人讲位编码（「每层从右边压入若干位」）与那个「拿到随机子形状 user data」的困惑
• jolt-jni 文档 · Managing collisions： subshape IDs are assigned in a non-obvious fashion 与 getLeafShape + remainder 的标准姿势
• Godot 官方文档 · Using Jolt Physics： margin 语义差异（Godot Physics 外扩、Jolt 先缩后膨）
• EZ Engine · Jolt Collision Meshes： 凸包 250 顶点约束与「凹网格先凸分解」的工程实践
• PhysX PxRigidBodyExt（shapeIndex）／ Bullet 经 Minie 转述的 CompoundCollisionShape（child index）

本机一手产物

• evidence/bench_shape.cpp（六组实验，含三条纪律的源码级注释）、evidence/build_bench_shape.ps1（复现五步）
• evidence/bench_shape_run_20261004.txt（原始输出）、evidence/shape_stats.csv（官方 instrumentation 的 19 行 CSV）

本清单的原理与上一章一致：每条结论都能指到它那一层的原始出处。三层证据的分工写成式子即 $\text{结论} = \text{官方层} + \text{源码层} + \text{实测层}$。凡是官方文档与源码里找不到对应命名的说法，本清单不收。

下一篇往形状的下一层走：约束（Constraint）家族。 形状回答「几何是什么」，可两个体碰在一起之后要怎么动，是另一套东西：接触约束、距离约束、铰链、滑轨、 锥形摇摆、六自由度，一共十几类，它们背后共用同一套求解原语。 那条路径上也有它自己的代价故事：约束的数量与结构决定了求解的形态。

With Best Wishes.
