对象布局、对齐与 padding：sizeof 的真相

公众号版文章链接：{发布后回填}

个人博客版文章链接：https://yyy3d.online/blog/cpp-language-foundations-ep01-object-layout/

系列文章前言

系列定位

这个系列只讲一层东西：同一段 C/C++，编译器和链接器对它做了什么、代价落在哪。

它不是语法教程，也不是"面试题速查"。它站在我们已经写过的三卷旁边： 《实时渲染管线探析》讲算法，移动端与 GPU 两卷讲硬件与约束，Godot、Jolt、Skia 三卷讲别人写好的引擎。 而这些引擎里天天出现的 sizeof、对齐、虚表、异常、内存序、编译时间——没有一卷专门讲它们是怎么被决定的。

所以这一卷补的就是这块地基。它跟其他卷的关系是"被引用"：Godot 卷讲对象模型时会撞到空基类优化， Jolt 卷讲多核时会撞到内存序，性能剖析卷讲符号表时会撞到名字修饰——那些地方我们只给结论， 把"为什么"留在这里。

系列文章写作风格说明

• 篇幅规划：每篇约 16,000 字，每章约 1,600 字；四波连载，每篇自洽，可以单读。
• 写作顺序：第一波布局与内存（本篇是开篇）→ 第二波编译器与链接器 → 第三波运行时代价 → 第四波跨平台专项。
• 证据规矩：机制靠原文，代价靠自跑。 凡是"规范怎么写的"，引规范原文（条款标签、ABI 章节、官方文档）； 凡是"实际上是多少"，一律在本机跑出来给读数，并把转储文本、编译命令、版本号一起留档。

全系列内容总览

1. 【C/C++ 现代语言与底层】（一） 对象布局、对齐与 padding：sizeof 的真相
2. 【C/C++ 现代语言与底层】（二） 分配器解剖：从 malloc 到 jemalloc / mimalloc / pmr
3. 【C/C++ 现代语言与底层】（三） 值语义的账：移动、拷贝、SSO 与 emplace_back
4. 【C/C++ 现代语言与底层】（四） 编译期账本：模板实例化与编译时间的去处
5. 【C/C++ 现代语言与底层】（五） 优化器的边界：未定义行为、严格别名与向量化报告
6. 【C/C++ 现代语言与底层】（六） 名字与符号：ABI、修饰、可见性、PLT 与 IAT
7. 【C/C++ 现代语言与底层】（七） 链在一起：LTO 与 PGO 的收益从哪来
8. 【C/C++ 现代语言与底层】（八） 分发的代价：虚函数、模板、variant 与类型擦除
9. 【C/C++ 现代语言与底层】（九） 异常与 RTTI：零成本到底成不成立
10. 【C/C++ 现代语言与底层】（十） 内存序与原子：seq_cst 在 x86 上免费吗
11. 【C/C++ 现代语言与底层】（十一） 缓存与布局：AoS/SoA、伪共享与 cache line 的账
12. 【C/C++ 现代语言与底层】（十二） SIMD：自动向量化与手写 intrinsic 的分界

相关资源链接

• 本站其他相关专题：《Godot 4 引擎架构》《Jolt Physics 3D》《图形性能剖析工具链》
• 规范入口：Itanium C++ ABI（itanium-cxx-abi.github.io/cxx-abi/）｜ C++ 标准草案条款（eel.is/c++draft/）
• 本系列的工具链基线：本机 VS 2022（MSVC 19.44）与 msys64 g++ 16.2

背景与边界

0.1 从一行输出说起

好了，先看一行真实的编译产物。把两个字段一模一样的结构体交给编译器，它会告诉你两个不一样的数字：

//-----------------------------------【布局实验·第一个结构体】---------------------------------------
// 描述：两个字段相同、顺序不同的结构体，观察 sizeof 的差别
//------------------------------------------------------------------------------------------
//【1】先放 char 再放 int
//【2】先放 int 再放 char
struct U { char a; int b; };   //【1】
struct S { int a; char b; };   //【2】

sizeof(U) 在本机（MSVC 19.44，x64）上是 8，不是 5——中间那 3 个字节你从来没写过。 把字段加到三个，差别会更明显：struct {char a; int b; char c;} 是 12， 而同样三个字段的 struct {char a; char b; int c;} 是 8。 12 与 8 之间那 4 个字节，没有一个是你主动写的。

再看两个更反直觉的：

struct Empty {};                       // sizeof(Empty) == 1，不是 0
struct E1 { Empty e; };                // sizeof(E1) 也 == 1
struct Base { virtual void f(); };     // sizeof(Base) == 8：一个虚表指针

一个空的类，占 1 字节。可如果把 Empty 改成基类，它又可以在派生对象里一个字节都不占。 "空的也占位"和"空的可以不占"——这两句同时成立，这就是本篇要讲清的第一件事。

0.2 为什么这件事值得认真

因为它是每天都在收费的那种知识，只不过账单不在你名下。

• 它决定了你省不省内存：同一个数据模型，字段顺序换一下，一个数组就能省下 20%–40% 的常驻内存； 反过来，一个不注意的 bool 插在中间，就是每个对象多 7 个字节。
• 它决定了你的数据能不能被高速缓存友好地遍历：跨 cache line 落位的问题，源头往往就是这里的填充。 （注意：本篇只讲布局规则本身，缓存侧的实际读数留给第十一篇。）

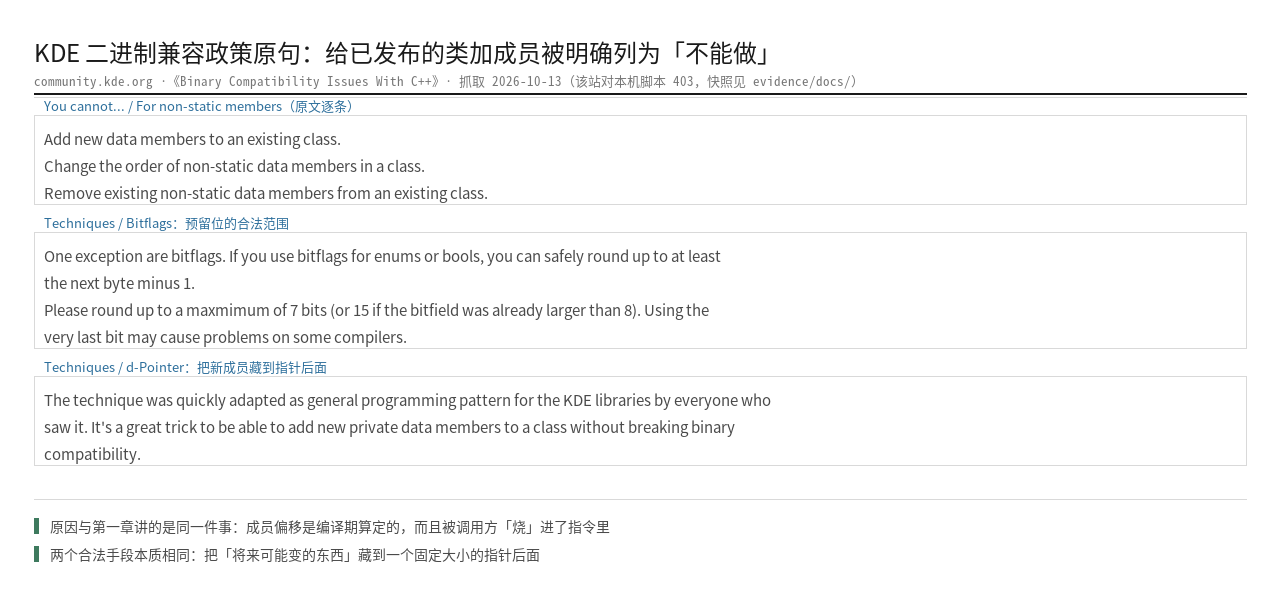

• 它决定了你的库能不能被别人的二进制安全地链接：给一个已经发布的类加一个成员， 在源码层面是无害的，在二进制层面可能是别人的程序直接崩。第九篇会给出三类真实事故。
• 它决定了你看到的数字是不是"能安全依赖"的数字：标准里哪些是规定的、哪些是"实现定义"， 这个界限划不清，就会写出"在我机器上是对的"这种代码。

一句话：sizeof 不是编译器心情好给的数字，是一套规则的输出。 规则学会了，数字就能自己算出来。

0.3 本篇不涉及什么

说白了，按本站的规矩，边界要写在前面，免得后面互相打架：

• 不涉及分配器怎么把这些字节搞到手——那是第二篇《分配器解剖》的事。本篇假设内存已经在手上。
• 不涉及移动与拷贝的语义——那是第三篇。本篇只谈"一个对象在内存里长什么样"，不谈它怎么被搬走。
• 不涉及编译期开销——那是第四篇。这里只谈结果，不谈编译器为了算这个结果花了多久。
• 不涉及虚函数调用的开销——那是第八篇《分发的代价》。本篇只谈虚表指针在对象里的位置， 不谈通过它调用一次要几纳秒。
• 不涉及布局对缓存的实际影响——那是第十一篇。本篇只在必要处点到"这里会跨 line"，不给读数。
• 不涉及符号修饰与名字 ABI——那是第六篇。本篇提到的 ABI 只到"布局规则"这一层。
• 关键参数的取值范围：本系列的读数默认按 x64 + Windows（MSVC 19.44） 与 x64 + msys64 g++ 16.2 两条工具链给出；32 位、ARM、以及带 /Zp 非默认值的场景会单独标注，不会混在一起讲。

OK，言归正传，从那个"不是 5 的 8"开始。

一、sizeof 不是数，是一份契约

1.1 三个数字，三种意外

先看三个数字。

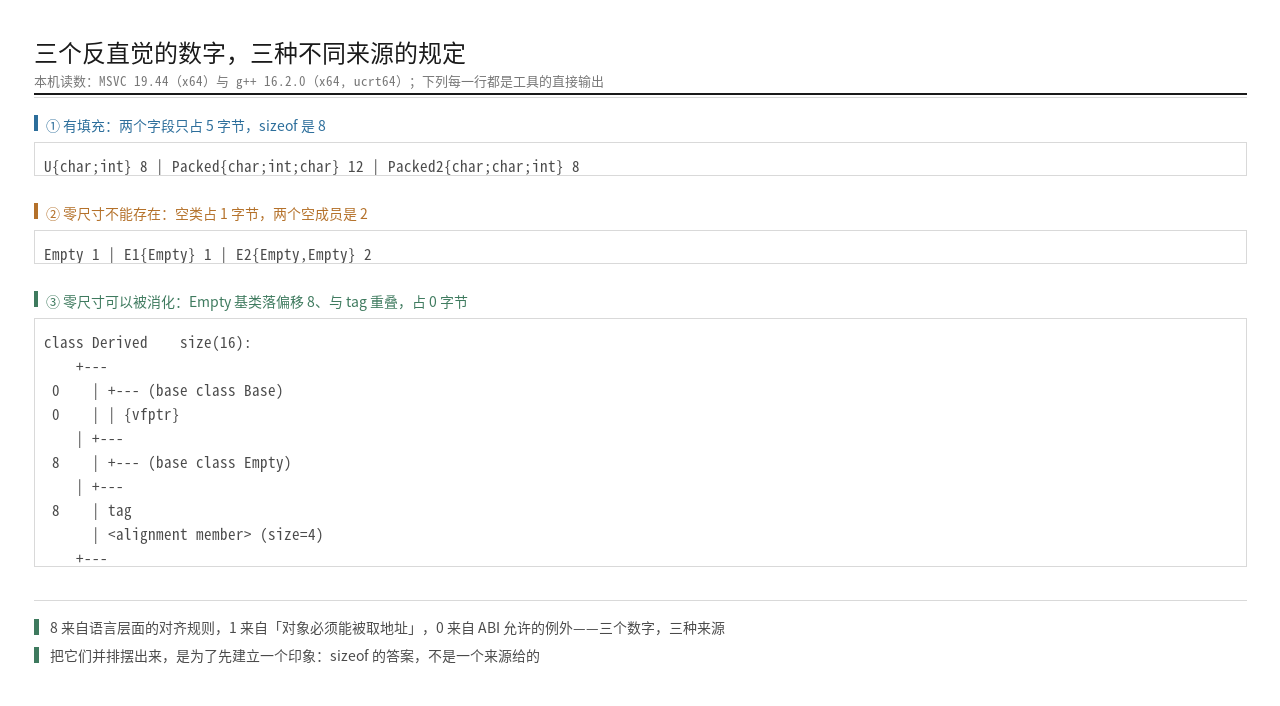

我们先把三个反直觉的数字摆在一起，它们分别是"有填充""零尺寸不能存在""零尺寸可以被消化"三种机制的产物：

这三个数字不是随手挑的。它们分别对应本篇的三个层次：{char,int} 的 8 字节讲的是语言层面的对齐规则，空类的 1 字节讲的是语言为可寻址性留下的最小值，而空基类那不占一格的 0 字节讲的是ABI 允许的例外。三种「意外」背后是三种不同来源的规定——把它们并排摆出来，是为了先建立一个印象：sizeof 的答案，不是一个来源给的。

这三个数字值得放在一起看，因为它们不是三个孤立的知识点，而是同一条契约在三种边界情况下的三种表现。

1.2 谁在签字

那么这份"契约"是谁签的？三方：

• 语言标准：规定了哪些是必须的（比如成员按声明顺序排列、非静态数据成员不用空基类优化就不可能重叠）， 哪些是实现定义的（比如位域的分配与对齐——是的，标准明说这是实现定义的）。

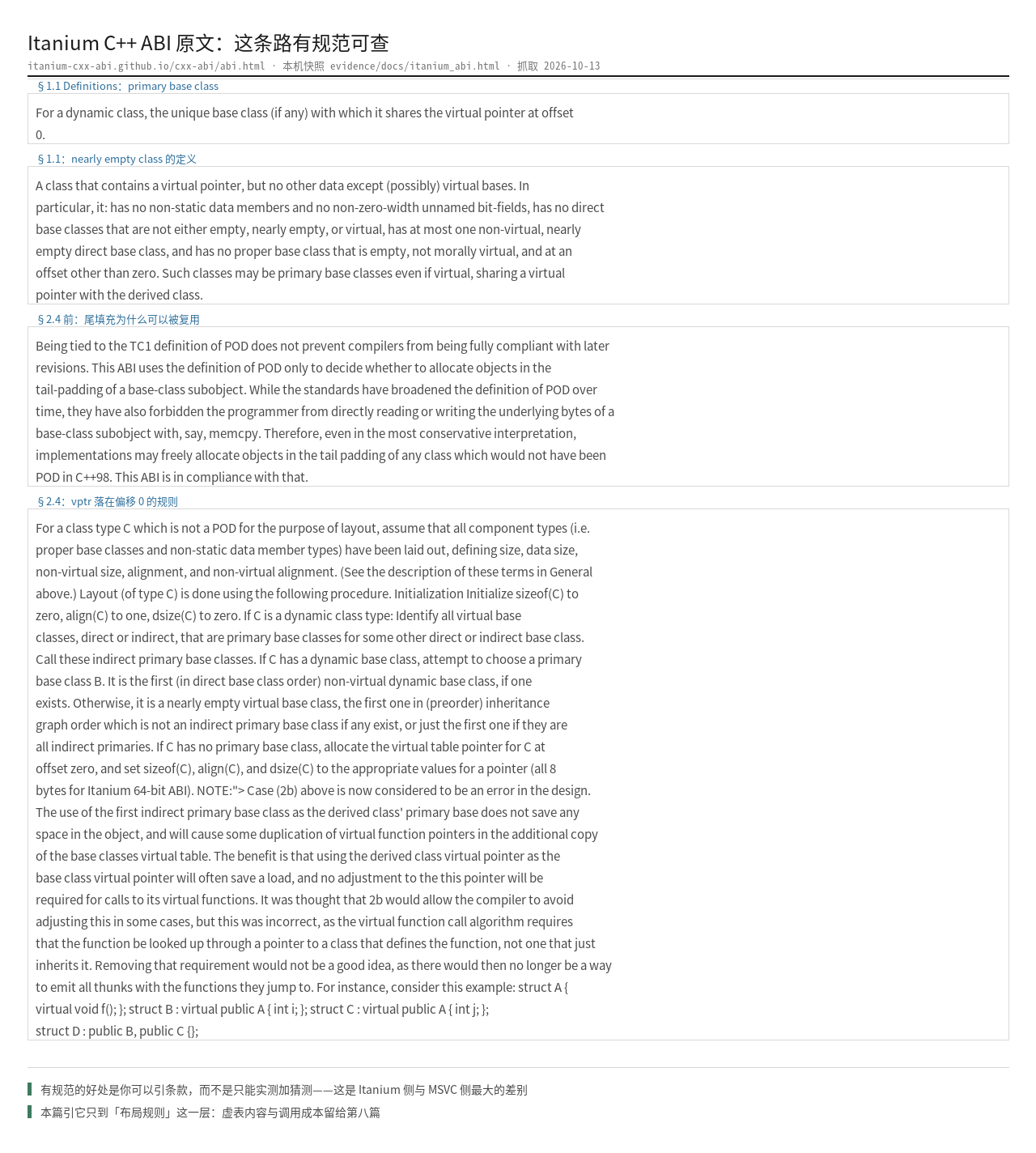

• 目标平台的 ABI：规定了具体怎么做。x64 Linux/macOS 的主流是 Itanium C++ ABI， Windows 上 MSVC 用的是自己那套（它没有一份完整的公开规范，只有分散的文档）。 两者在"虚表指针放在哪""空基类怎么处理"这些问题上给出的是两套答案。
• 你写的声明：规定了对齐要求的上限（alignas）、打包粒度（#pragma pack）、以及字段顺序。

三方里最容易被忽略的是第三方。标准与 ABI 你改不了，声明顺序是你唯一随手就能改的东西—— 而它恰好是收益最直接的那个旋钮（第二篇 2.2 会给读数）。

1.3 本篇的取证方式

先看看取证方式。

这一节要交代"本系列凭什么这么说"，否则后面每个数字都站不住。

我们的取证只有三种，没有第四种：

1. 规范原文：能引条款就引条款。但注意措辞——标准草案的条号会随版本漂移， 所以本篇一律给稳定标签名（例如 [basic.types]、[class.bit]），条号只在必要时附注， 而且每次都标明抓取日期。（规范侧的坑：en.cppreference.com 直连会触发反爬， 机制类引用我们改引 eel.is/c++draft 与 open-std.org 的原始提案。）
2. 编译器与工具的真实转储：MSVC 的类布局转储会把它内部插入的填充显式画出来， 形如 <alignment member> (size=3)。这是比"编译器没报警"硬得多的证据。 （要说清一件事：这个开关是未文档化的内部开关，官方只在博客里提过，它不是正式选项， 所以本系列用它取证，但不把它当成稳定契约——换编译器版本要重跑。）
3. 双编译器对照：同一份代码在 MSVC 与 g++ 下各跑一遍。 标准说"实现定义"的地方，两个编译器给出不同答案，本身就是最好的证据。

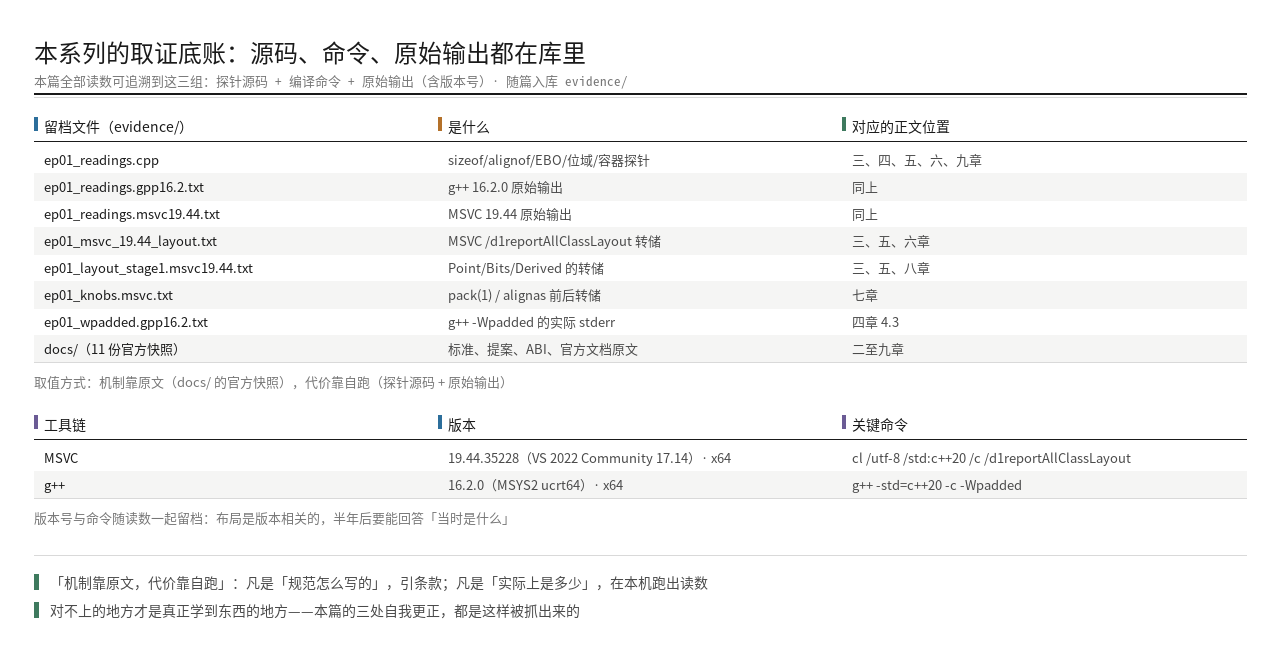

一句提醒：本系列的"真实素材"包括这些编译器与工具的真实输出——它们不是示意图， 是有原始文件可核的证据（转储文本、读数 JSON、编译命令与版本号都会随篇留档）。

二、三条规则

三条规则，我们按"谁定起点、谁定中间、谁定收尾"的顺序摆开。先把它们放在一张图里看一眼， 后面每一节再逐条拆开。

这三条规则的排列次序不是随意的，它是一条依次收紧的流水线：第一条（对齐要求）决定每个字段的起点，第二条（声明顺序）在上一层的约束下决定字段之间的空隙，第三条（尾填充）在最后把整体大小补齐到自己的对齐要求。三者叠加之后，sizeof 就唯一确定了——没有任何自由发挥的余地，也没有「编译器心情」这一项。后面第三章的手算与转储对照，走的正是这条流水线。（规则落点在 [class.mem]：非静态数据成员的声明顺序与布局。）

2.1 第一条：对齐要求决定起点

对齐（alignment）：一个类型在内存里允许出现的地址必须是它对齐值的整数倍。 int 要求 4 字节对齐，意思是"它的起始偏移必须是 4 的倍数"。

于是布局算法只有一句话：从偏移 0 开始，每放一个字段，先把当前偏移向上取整到该字段的对齐要求； 放完最后一个字段，再把总大小向上取整到"最大成员对齐要求"。

• 当前偏移（offset）：下一个字段将被放置的位置。
• 对齐要求（alignment）：取该字段自身类型的 alignof。
• 向上取整（round up）：offset = (offset + A - 1) / A * A。

这套算法里没有"最优解"这一说——它是顺序敏感的，这就是第二条规则的来由。

2.2 第二条：声明顺序决定好坏

好了，同样的三个字段，顺序不同，浪费不同。动手改一下顺序：

//-----------------------------------【布局实验·字段顺序】---------------------------------------
// 描述：同一组字段、两种声明顺序，观察编译器插入的填充
//------------------------------------------------------------------------------------------
//【1】三种类型交错：中间补 3、尾部再补 3
//【2】同类大小聚在一起：中间补 2、尾部 0

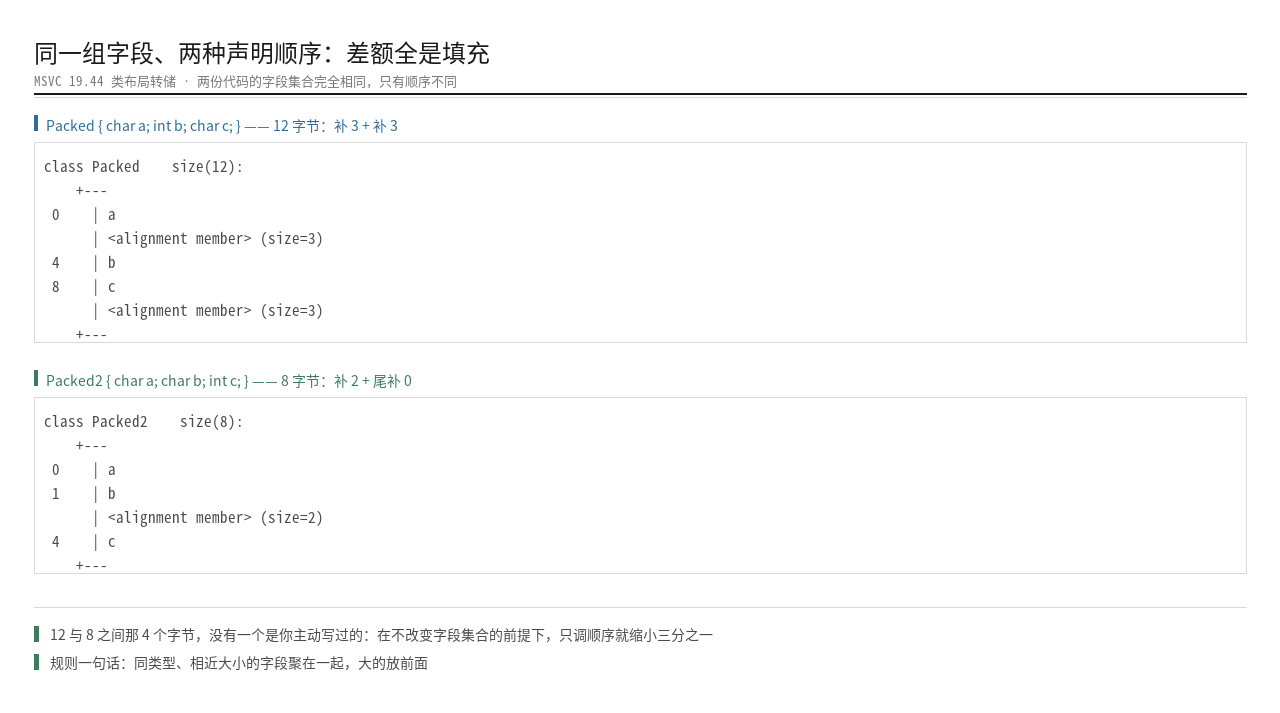

struct Packed  { char a; int b; char c; };   //【1】12 字节
struct Packed2 { char a; char b; int c; };   //【2】8 字节

同样三个字段，一个 12、一个 8。 差出来的 4 个字节全部是填充，所以这条规则可以更狠地说： 在不改变字段集合的前提下，只调顺序，就能把结构体缩小三分之一。

规则本身一句话记住：同类型、相近大小的字段聚在一起，大的放前面。

下面这张是外部素材里少见的对位图，把"字段在内存里一个挨一个"这件事画成了方块图—— 我们拿它当本章的对照参考（它是 C 语言侧的原理小图，尺寸 693px，只能当示意图用；本系列真正用来 定论的是本机转储）：

2.3 第三条：尾填充决定收尾

说白了，前面两条管"中间"，第三条管"结尾"：整个结构体的大小必须是它最大成员对齐要求的整数倍。

这条规则存在的理由很实际：如果一个结构体数组的元素大小不是对齐要求的整数倍， 数组里第二个元素就可能落在一个不满足对齐的地址上。所以编译器宁可在尾部补白， 也不允许"数组越界对齐"。

struct Tail { int a; char b; };     // 5 字节的有效内容 → 8 字节（尾部补 3）
struct Tail2 { char a; double b; }; // 9 字节的有效内容 → 16 字节（中间补 7、尾部补 0）

顺带说清一个常被搞混的点：这些填充字节不是"值的一部分"。 标准把它们叫 对象表示（object representation）里的填充位（padding bits）， 它们不参与值表示（value representation）。后果有三条，第九篇会展开：

• 用 memcmp 比较两个结构体，可能因为填充字节不同而报"不相等"，即便每个字段都相等；
• 把结构体整体写进文件/网络，等于把编译器的填充策略一起序列化了；
• 用哈希函数对 sizeof 字节整体做散列，得到的是不稳定的哈希。

2.4 标准怎么说

先看规则在标准里的原文位置（引稳定标签，并注明抓取日期）：

• 对象表示与填充位：[basic.types]——对象表示是 N 个 unsigned char 的序列， 其中不属于值表示的位就是填充位。
• 对齐：[basic.align]——基础对齐不超过 alignof(std::max_align_t)；超出者是扩展对齐（over-aligned）。
• 布局的顺序保证：[class.prop]（标准布局类）——同一访问控制下的非静态数据成员， 按声明顺序在内存中地址递增。

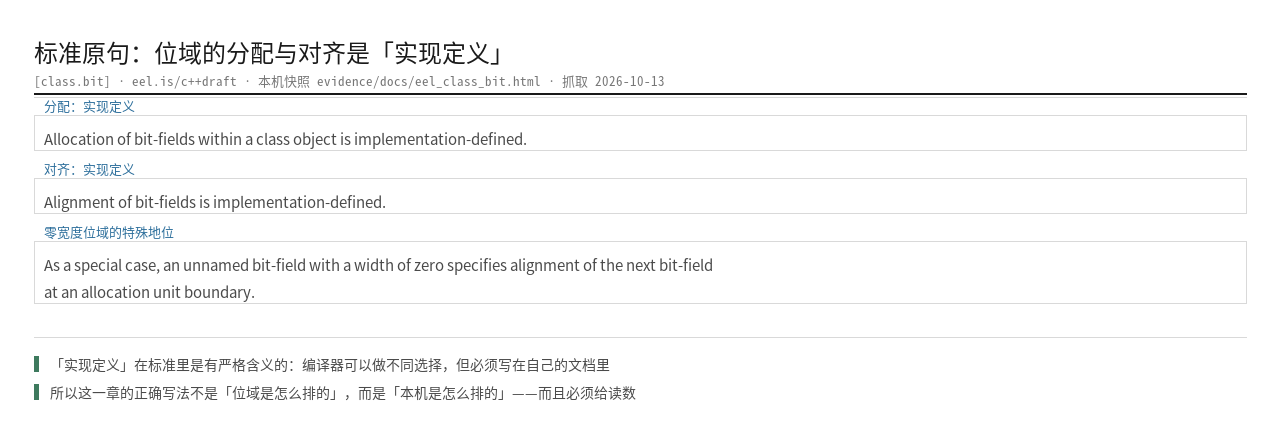

• 位域：[class.bit]——位域在类对象内的分配与对齐是实现定义的（这条要记住，第六篇专门实测）。

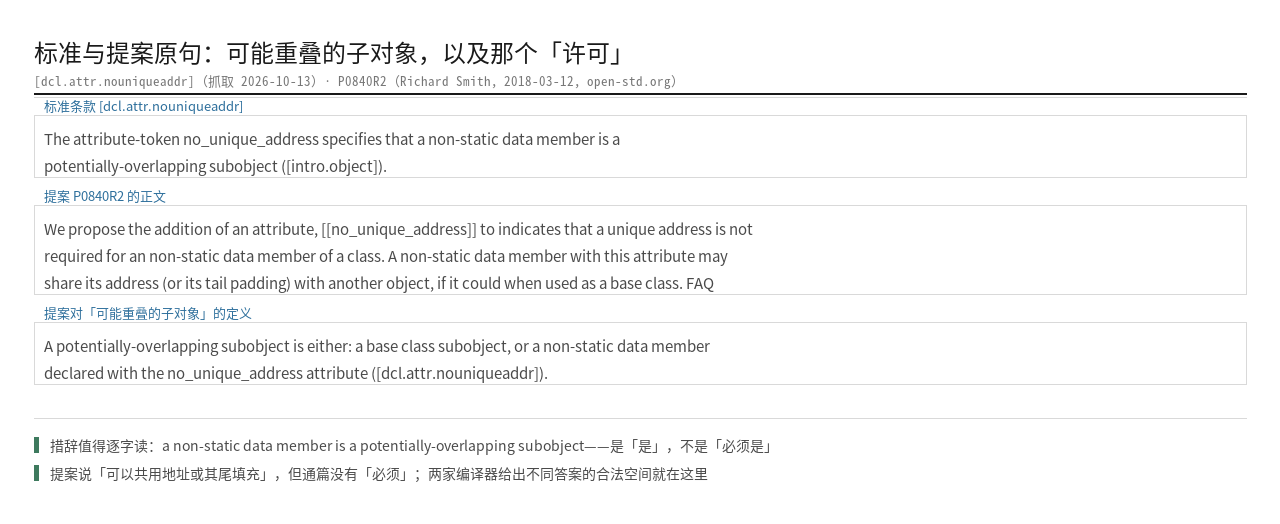

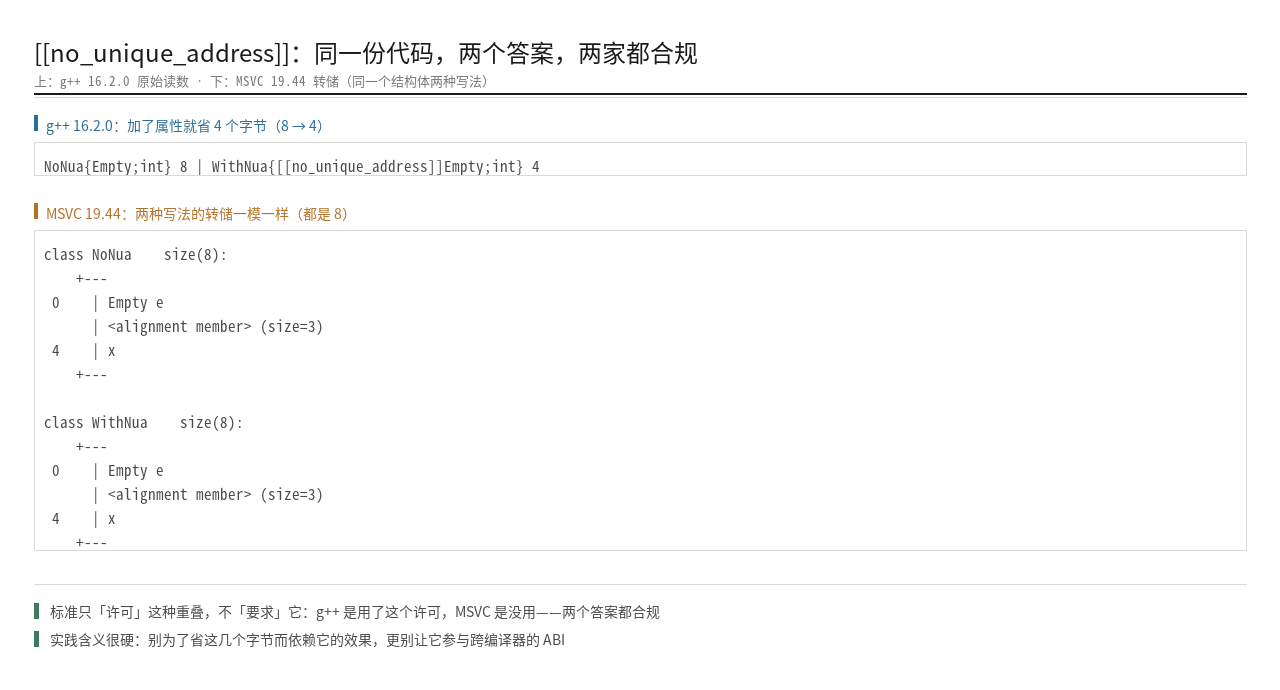

• 零尺寸子对象：[dcl.attr.nouniqueaddr]——[[no_unique_address]] 让非静态数据成员有机会 成为"可能重叠的子对象"，从而复用尾填充。

（以上条款抓取日期：2026-10-13；草案渲染站 eel.is/c++draft。）

2.5 规则之外，不保证什么

三条规则给的是保证，但布局这件事上，没被保证的部分比被保证的更多。三处最容易踩：

1. 标准不管具体偏移。它保证"顺序"，不保证"没有填充"，更不保证"不同编译器给出同样的布局"。
2. 标准布局（standard-layout）是一个"可移植边界"的标记，不是一个"布局已固定"的承诺。 反过来，非标准布局的类，跨编译器/跨语言边界传递就是自找麻烦。

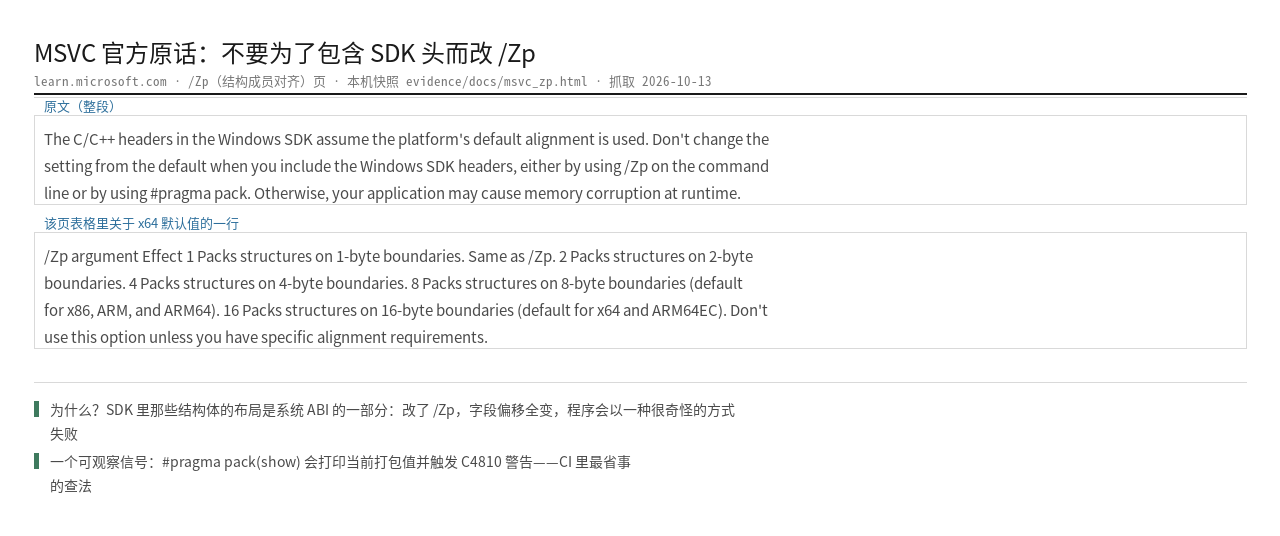

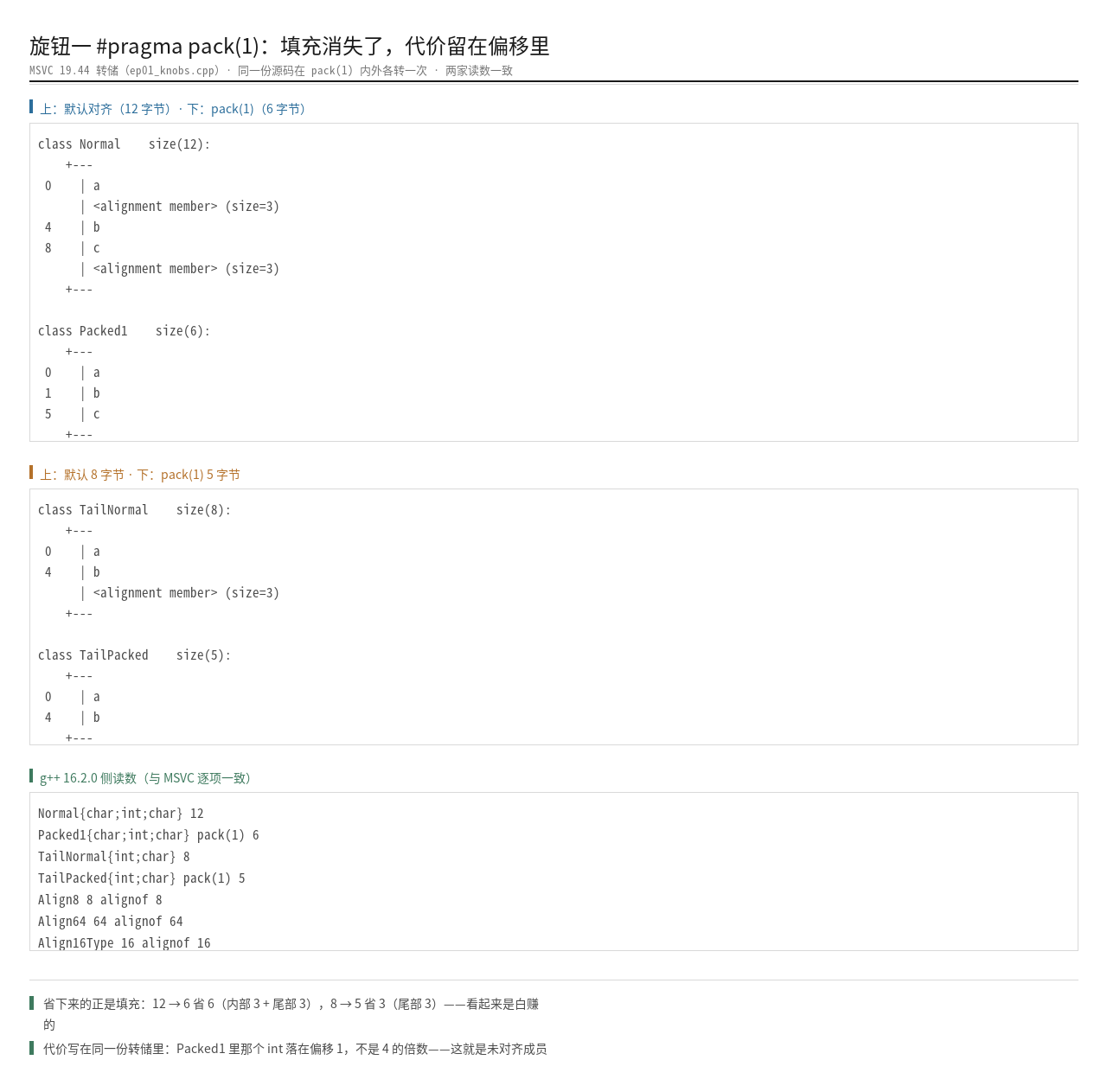

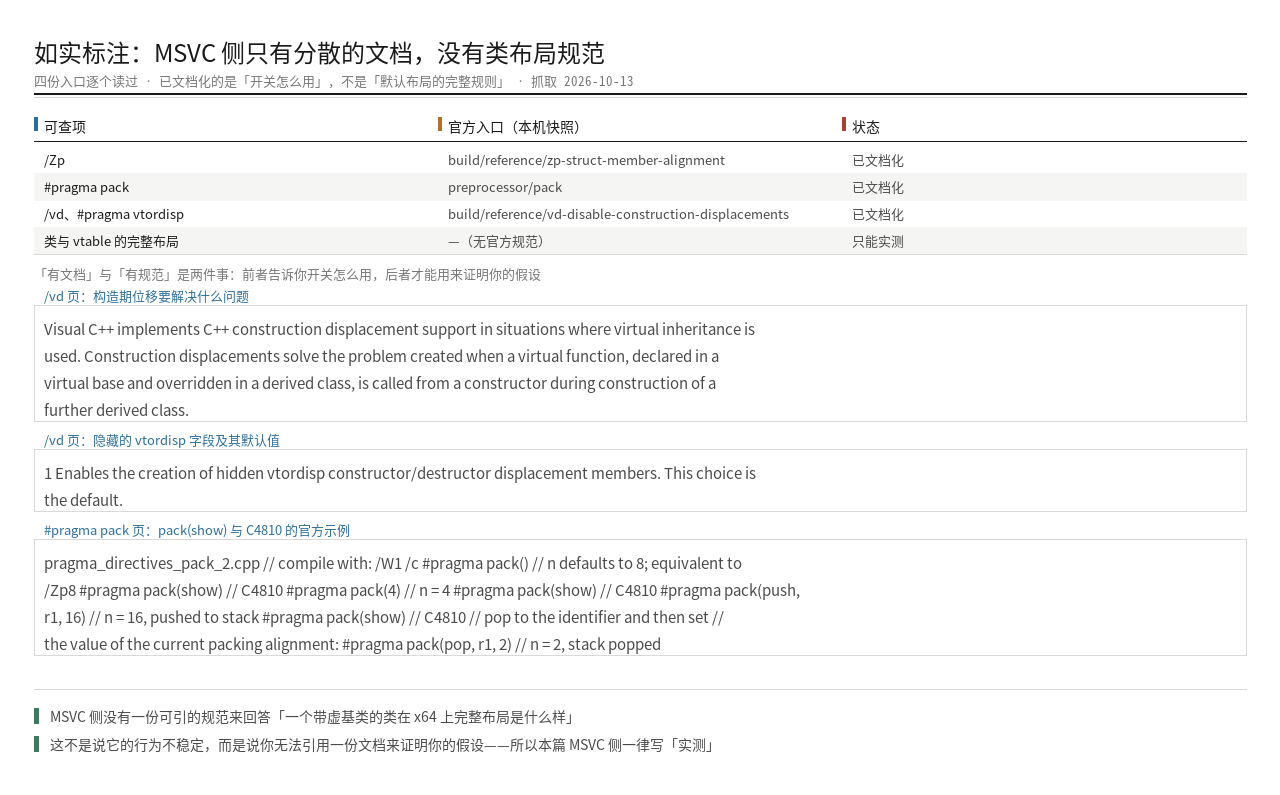

3. alignof 之外还有 platform 的 #pragma pack 与 /Zp，它们能改掉的正是上面三条规则的输入。 用了它们，就得自己承担后果——第七篇会把三个旋钮摆在一起对照。

顺带把联合体（union）也归位：它是这三条规则的极端情形——所有成员都从偏移 0 开始， 大小取最大的成员，再按最大成员的对齐要求补齐。所以"字段顺序"这条规则在联合体上根本不适用， 它只有"最大者说了算"。

2.6 影响布局的全部因素：先把清单给全，再做归类

先看看全量清单。

三条规则是"主干"，但真正能改变一个对象布局的因素不止三条。先把清单给全（宁全勿缺）， 这样后面遇到任何"布局跟我算的不一样"的情况，你都能在这张单子上找到是哪一项在动：

1. 成员的对齐要求（alignof）——决定每个字段的起点，也决定结构体的对齐；
2. 成员的声明顺序——决定填充总量；
3. 尾填充规则——决定总大小必须是最大对齐的整数倍；
4. 是否有虚函数 / 虚基类——决定虚表指针（可能不止一个）放在哪、占几个字节；
5. 基类的排列与 primary base——决定基类子对象怎么摊在日常成员中间；
6. 空基类优化（EBO）——决定零尺寸基类是否"消失"；
7. [[no_unique_address]]——决定零尺寸成员是否可能被复用（注意：只被"许可"）；
8. 位域——分配与对齐由实现定义；
9. #pragma pack / /Zp——从声明级或模块级压低对齐上限；
10. alignas——抬高某个类型或对象的对齐要求。

十条摆在眼前，接下来这一步才是关键——把它们归类。按"谁说话算数"分，只有三类：

这张表是整篇的地图。后面五章分别落在三个格子里：第三、五章在语言规则格， 第八章在ABI格，第六章（位域）与第五章的 [[no_unique_address]]（第七、九章）都落在实现定义格—— 而错误几乎都发生在把第三格的东西当成第一格用。

到这里，规则已经全部摆出来了。但规则这种东西，光看是记不住的——下一章我们手算一遍， 再拿本机的转储逐行对上去。对不上的地方，才是真正学到东西的地方。

三、手算一遍

规则讲完了，我们手算一遍，再拿转储逐行对上去。这一章的全部读数都是本机跑出来的， 命令与编译器版本会跟着读数一起给出——没有"大概是"这种数字。

3.1 逐字段推演

先看看靶子。

拿一个五个字段的结构体当靶子：

//-----------------------------------【布局实验·手算靶子】---------------------------------------
// 描述：用于手算与转储对照的结构体
//------------------------------------------------------------------------------------------
//【1】按三条规则依次落位
struct Target { char a; int b; char c; double d; short e; };

按 2.1 的算法走一遍（a 起于偏移 0）：

手算结果：32 字节。 有效内容 1+4+1+8+2 = 16 字节——一半是填充。

之所以要一字段一字段地走，是因为布局的每一步都依赖上一步的结果：b 落在 4 而不是 1，不是因为 int 喜欢 4，而是因为 a 占掉了 0 号字节。手算的价值就在这里——它能告诉你「为什么是这个偏移」，而不只是「偏移是多少」。下面这张图把五个字段依次落位的过程画了出来：每个字段先补齐到自己的对齐要求，再放下去。

3.2 与转储对上

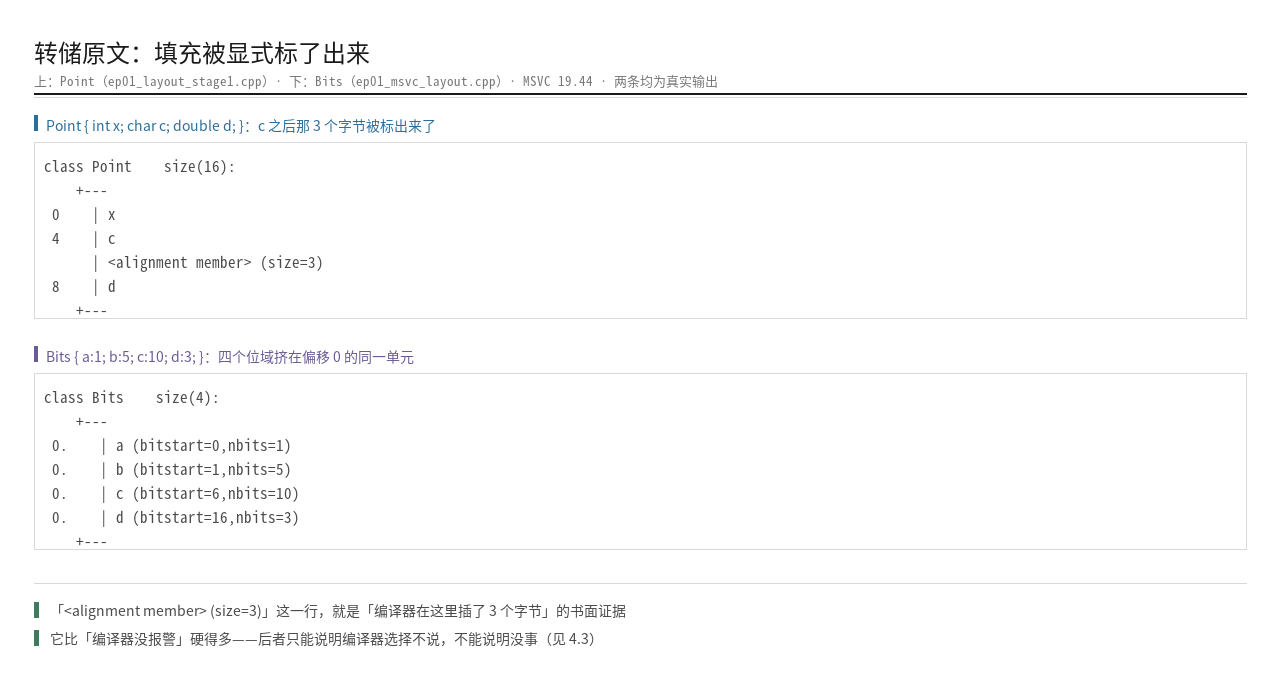

现在让编译器自己说。MSVC 的布局转储会把它内部插入的填充显式标出来：

cl /nologo /c /d1reportAllClassLayout layout.cpp

它对本机那组结构体给出的原文（节选，均为真实输出；两段分别来自本机的 ep01_layout_stage1.cpp 与 ep01_msvc_layout.cpp）：

class Point     size(16):
 0      | x
 4      | c
        | <alignment member> (size=3)     ← 这就是那 3 个字节
 8      | d

class Bits      size(4):
 0.     | a (bitstart=0,nbits=1)
 0.     | b (bitstart=1,nbits=5)
 0.     | c (bitstart=6,nbits=10)
 0.     | d (bitstart=16,nbits=3)

<alignment member> (size=3) 这一行，就是"编译器在这里插了 3 个字节"的书面证据。 它比"编译器没报警"硬得多——后者只能说明编译器选择不说，不能说明没事（4.3 会证明这一点）。

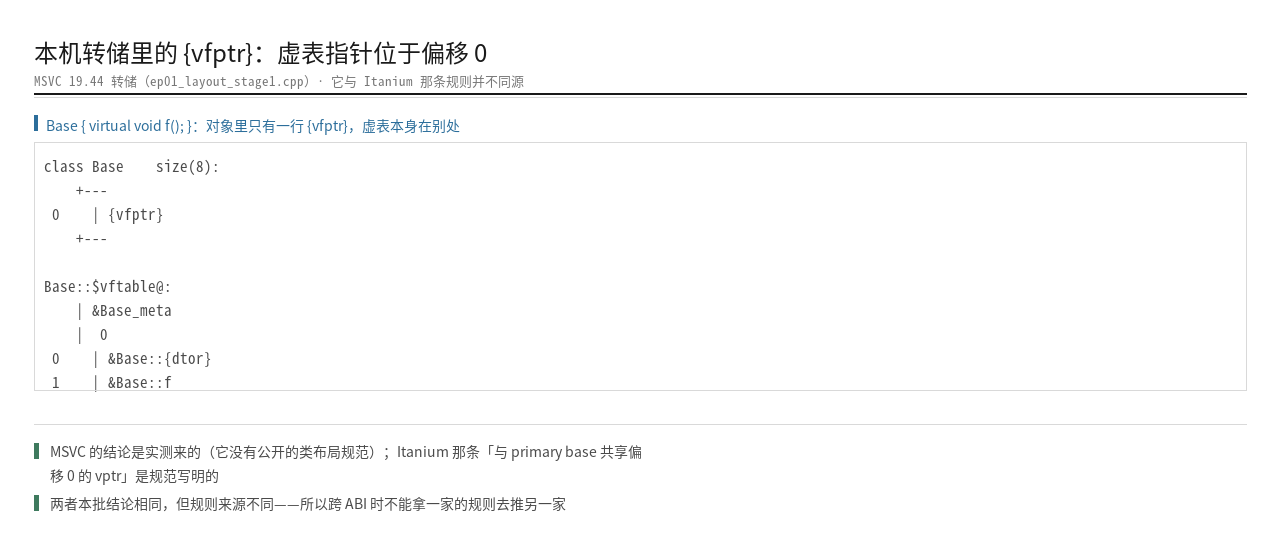

顺带记一笔：class Base size(8) 里只有一行 {vfptr}——一个虚表指针，8 字节。 虚表指针排在对象最前面，这是 MSVC 的做法；Itanium ABI 的规则不同（第八章对照）。

这张转储之所以是整篇的主力证据，在于它的列含义很直白：左边是偏移，右边是落在那个偏移上的东西；而编译器自己插进去的填充，它用 <alignment member> 这一行明确标出来，还带上字节数。它不是让你去推断填充在哪，它直接把填充写在纸上。能把话说到这个程度的证据，比任何「应该是这样」的推理都硬。

3.3 两个编译器各跑一遍

依然是惯例：先给两边都一致的读数。

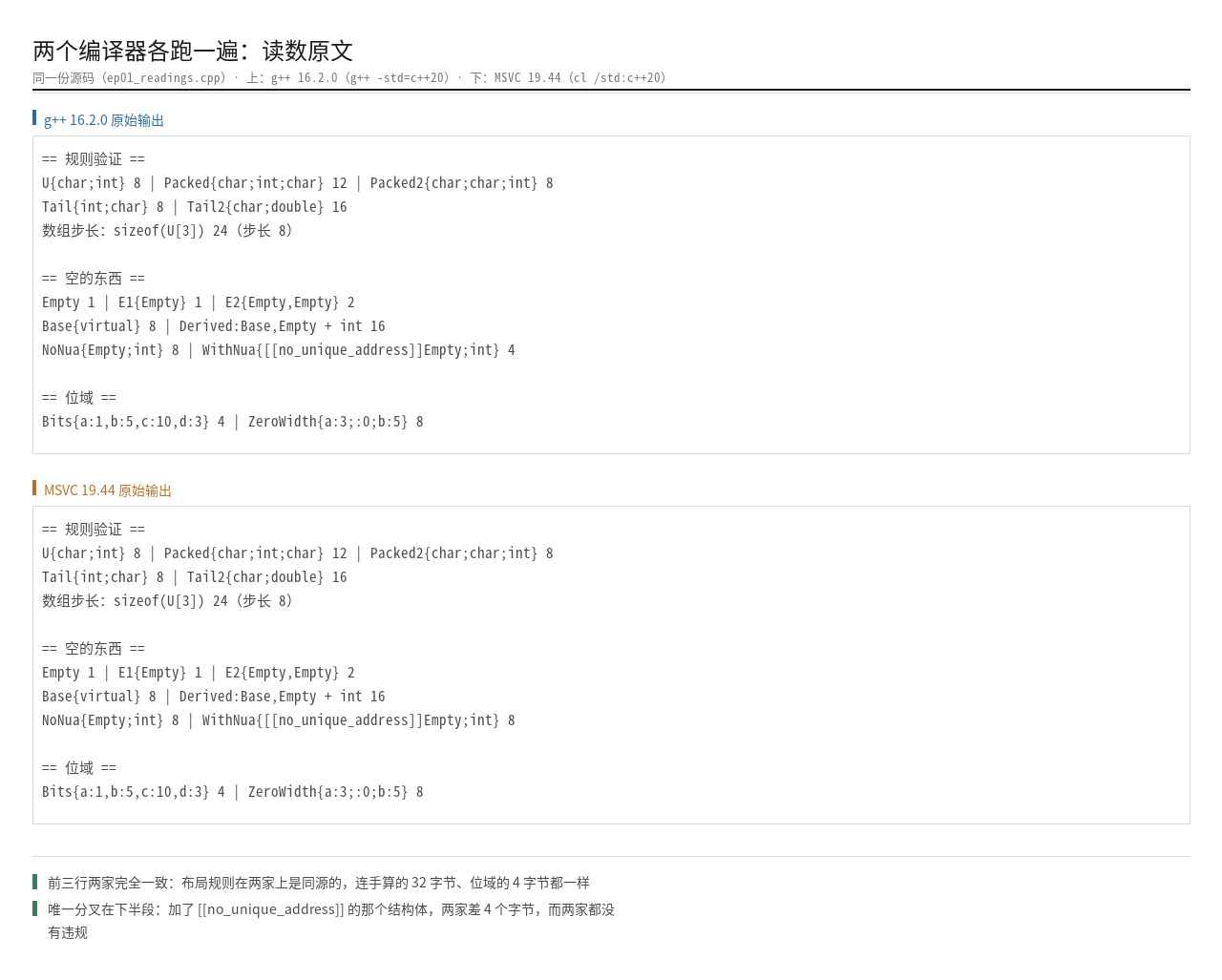

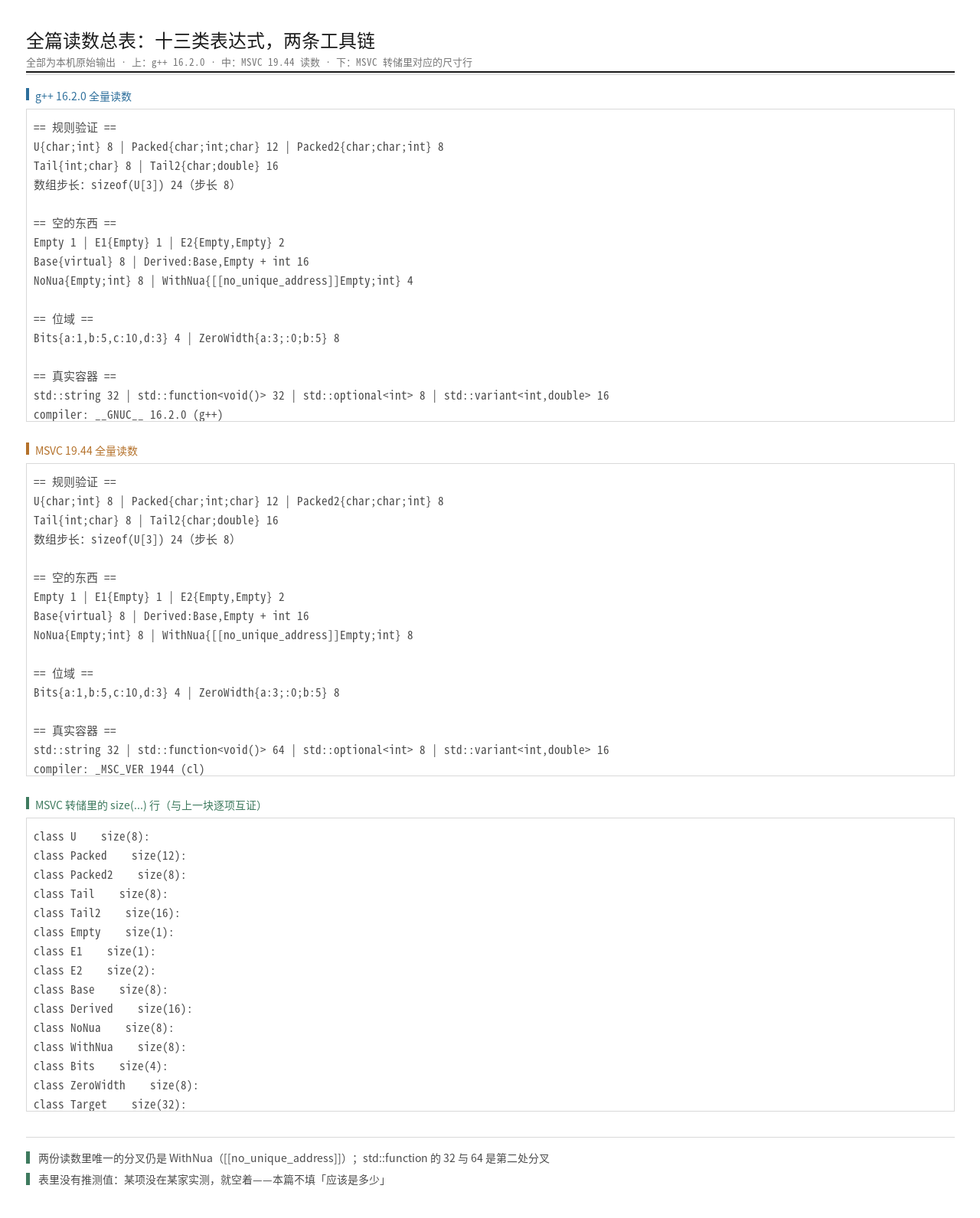

标准说"实现定义"的地方，最好的证据是两个编译器给出不同的答案。先看一份两边都一致的读数：

前八行说明布局规则在两家上是同源的：不只"按对齐要求补齐"一致，连手算的 32 字节、 空基类优化的结论、位域本例的 4 字节都一样。最后一行是这一批里唯一一处真正的分歧—— 一个属性，两家差 4 个字节，而两家都没有违规。 这件事放到 5.3 展开， 它是标准里"实现定义"与"许可但不要求"这两种措辞最直观的一次演示。

下面是本机 g++ 16.2.0（x64，ucrt64）的完整读数表，命令是 g++ -std=c++20：

char 1/1 | short 2/2 | int 4/4 | long 4/4 | longlong 8/8
float 4/4 | double 8/8 | long double 16/16 | void* 8/8
max_align_t 32/16 | __STDCPP_DEFAULT_NEW_ALIGNMENT__ 16

注意 long 4/4 这一项：Windows 是 LLP64，long 是 4 字节而不是 8。 同一台机器上如果换成 Linux 的 LP64，这一格就会变成 8——同一份源码，跨平台布局不一样，从这里就开始了。

3.4 数组步长：为什么还要管收尾

上一章说"尾填充是为了数组不越界"，这里给读数把它坐实：

struct U { char a; int b; };   // 有效 5 字节 → sizeof 8
sizeof(U[3]) == 24             // 步长 8，不是 5

如果编译器允许 sizeof 是 5，那么 arr[1] 就会落在地址偏移 5 上——那是个不满足 int 对齐的地址。 所以那 3 个尾填充字节不是浪费，是给数组买的保险。（代价是：内存里多占 37.5% 的位。）

3.5 算不对的时候：五步定位法

说白了，手算和实测总有对不上的一天。对不上的时候，按这五步走，基本能定位到原因， 而且每一步都能落到一个"可验证的东西"上（条款入口：[expr.sizeof]）：

1. 先对齐工具链的两个参数：编译器版本 + 打包粒度（/Zp、#pragma pack(show)）。 版本不同布局就可能不同（9.2 有一份官方 Breaking Changes 作证），粒度不同则填充规则整体变了。
2. 别推理，读转储。同一份代码的转储里，编译器会把每个字段的偏移和它插入的填充都写出来—— 用它对照你的手算，差在哪一行一目了然。
3. 检查有没有多态基类。有虚函数、有虚基类、有多继承时，虚表指针（可能不止一个）也要占位置， 而它不在你的字段清单里——这是"凭空多出 8 字节"最常见的原因。
4. 检查有没有落在"实现定义"格里的东西。位域、[[no_unique_address]] 的效果、 具体对齐数值都在那一格（第二章 2.6 的三类表）——这些地方两家编译器给出不同答案是正常的。
5. 把结论固定下来。用 static_assert 写下"这个类型是 N 字节"，让下一次变化在编译期就冒出来。

五步的顺序是有讲究的：前两步排除"环境不同"，中间两步排除"漏算了东西"，最后一步把结论变成护栏。

四、填充从哪来

4.1 对齐阶梯

先看看本机的读数。

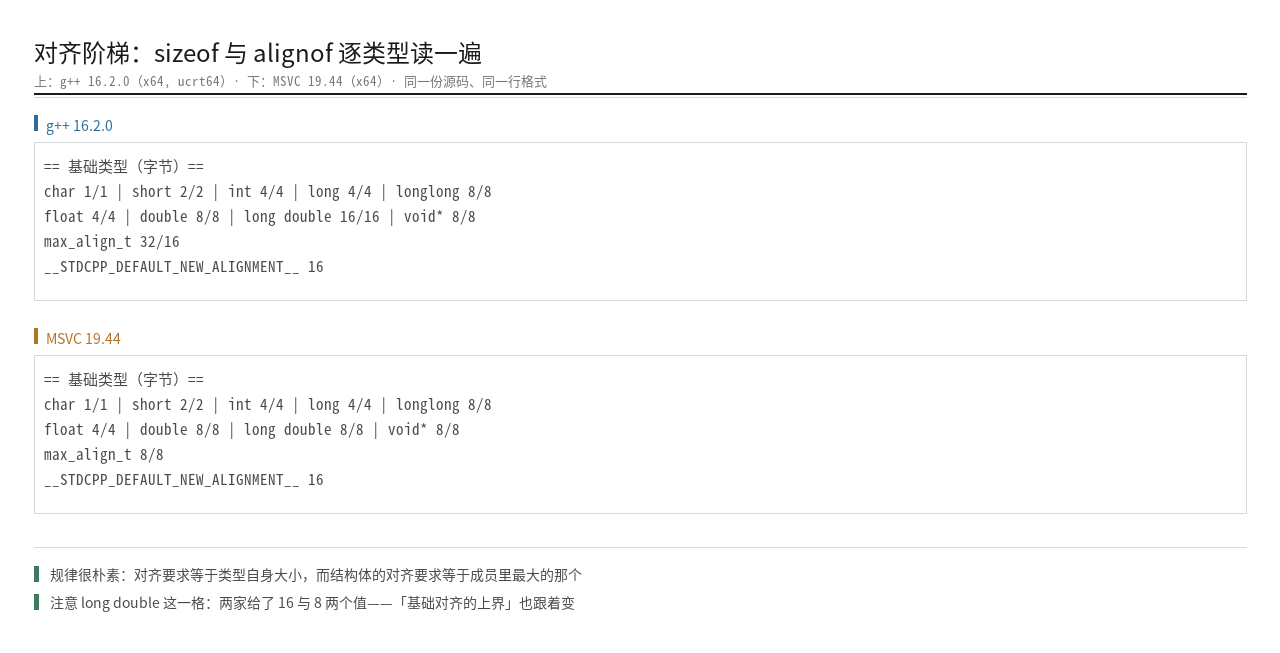

对齐要求不是某个"全局最优值"，而是逐类型给定的。本机读数（g++ 16.2.0，x64）：

规律很朴素：对齐要求等于类型自身大小（最大到 16），而"结构体的对齐要求 = 成员里最大的那个"。 于是"一个 char 挨着一个 double"这种排列，就必然要补 7 个字节——不是编译器小气，是硬件那边 对"未对齐访问"的惩罚更大。

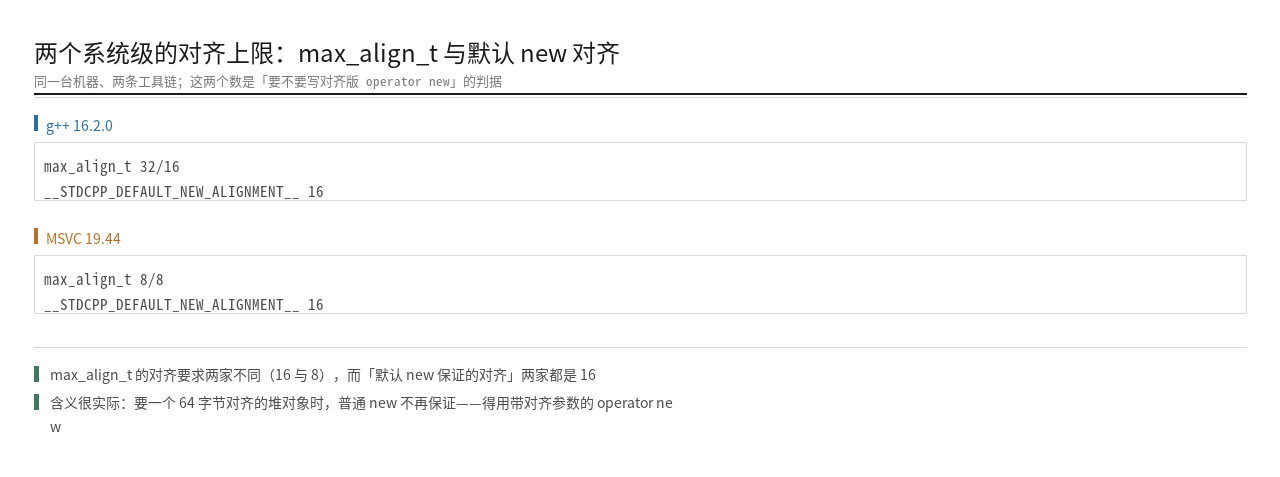

4.2 max_align_t 与默认 new 对齐

两个系统级的"对齐上限"要分清：

• max_align_t：g++ 16.2.0 下 sizeof 32、alignof 16（同一台机器的 MSVC 19.44 给的是 8/8—— 差别来自它把 long double 定为 8 字节）。它是"基础对齐"的上界—— 标准规定基础对齐不超过 alignof(std::max_align_t)。超过它的叫扩展对齐（over-aligned）。
• __STDCPP_DEFAULT_NEW_ALIGNMENT__：两家都是 16。它是 operator new 默认保证的对齐。

这两个数字的用处在于：如果你要一个 64 字节对齐的对象，普通的 new 不再保证， 得用带对齐参数的 operator new，或者 alignas(64) 加上配套的对齐分配。 这也是 Eigen 那类库要自己重载 operator new 的原因（第九篇 9.4 会看到它的源码）。

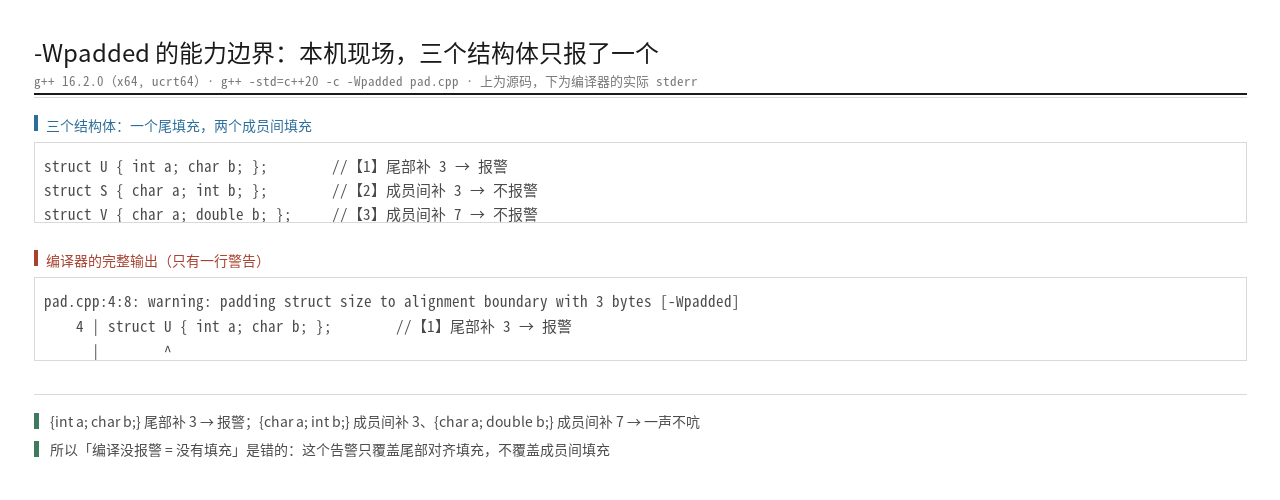

4.3 -Wpadded 的能力边界

好了，这一节是我们自己实测出来的一个结论，中文材料里没见过有人写。

GCC 有个告警 -Wpadded，官方描述是"结构体需要填充时告警"。很自然地，大家会把它当成"填充检测器"， 然后推出一个反过来的推论：编译没报警 = 没有填充。

本机实测（g++ 16.2.0）把这条推论打掉了：

g++ -std=c++20 -c -Wpadded -o pad.o pad.cpp

pad.cpp:1:8: warning: padding struct size to alignment boundary with 3 bytes [-Wpadded]
    1 | struct U { int a; char b; };
      |        ^

三种结构体，三种结果：

这个告警只覆盖"尾部对齐填充"，不覆盖"成员间填充"。 {char a; double b;} 明明浪费了 7 个字节，编译器一声不吭。

所以正确的姿势是：别用告警判断有没有填充，用转储判断。 这也是本系列把布局转储当主力取证手段的原因。

这一节的价值不在「知道了有这个告警」，而在知道它管什么、不管什么。一个只覆盖部分情形的检查，最危险的用法是把它当成「覆盖全部情形」——于是「编译没报警」被读成「没有填充」，接着这个错误结论被写进容量估算、协议格式和内存预算里。下面这段本机实测，就是为了把这个误读堵死：它在整字节的成员间填充面前是完全沉默的。 （GCC 官方对该告警的描述在 Warning Options 的 -Wpadded 一节—— 读它的时候要注意它的措辞只覆盖到"padding struct size to alignment boundary"。）

4.4 填充位到底是什么

先看看标准怎么说。

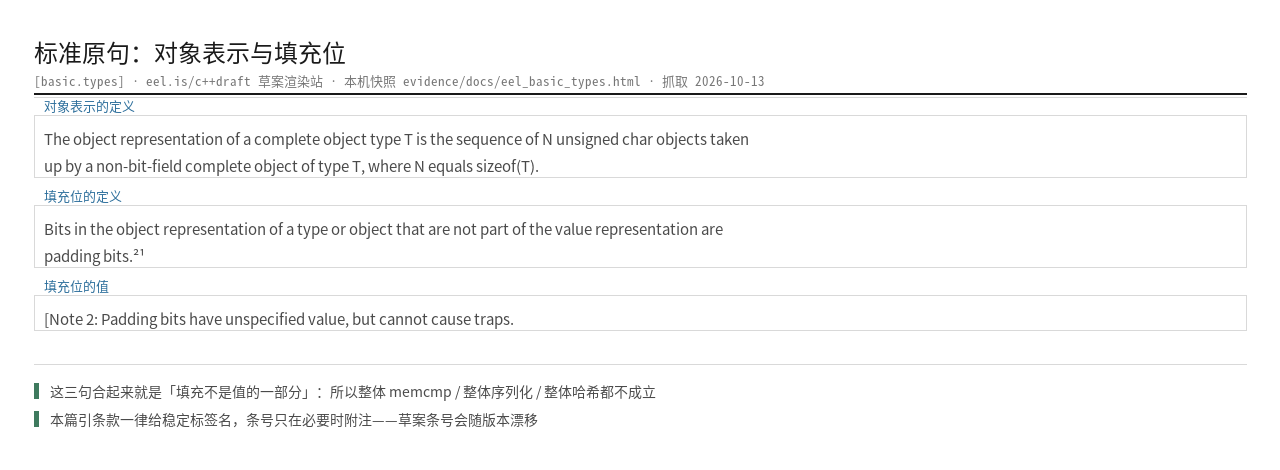

最后把"填充"这件事的定义说准。标准的说法是（[basic.types]，抓取日期 2026-10-13）：

一个对象的对象表示（object representation）是 N 个 unsigned char 的序列； 其中不属于值表示（value representation）的那些位，就是填充位（padding bits）。

这句话有三个直接后果，都值得记住：

1. memcmp 不可靠。两个结构体逐个字段都相等，填充字节却可能是"上次留下的脏数据"， memcmp 会报不相等。
2. 整体序列化等于把编译器的策略写进文件。你把 sizeof(T) 个字节直接写盘， 写进去的不只是你的数据，还有编译器的填充布局——换个编译器/换个 /Zp 就读不回来了。
3. 整体哈希不稳定。对 sizeof 字节做散列，得到的是"跟填充内容有关"的哈希值。

4.5 这笔账到底有多大：推一次给读者看

前面讲的都是"有关系"，这一节把账推出来。取一组最常见的字段（一个 double、一个 int、 一个 short、三个 char），按两条相反的思路排：

//-----------------------------------【填充实验·两种排法】---------------------------------------
// 描述：同一组字段，只改声明顺序，按三条规则推算各自的布局
//------------------------------------------------------------------------------------------
//【1】按"想到哪写到哪"的顺序
//【2】按"大的放前面、同类型聚在一起"的顺序
struct Before { char a; double b; char c; int d; char e; short f; };   //【1】
struct After  { double b; int d; short f; char a; char c; char e; };   //【2】

按 2.1 的算法逐项推（每一步都只用到"向上取整到该字段的对齐要求"这一条）：

同一组字段、同一台机器：32 与 24。 省下的 8 个字节全部是填充，占比 25%。 如果这是内存里放了 100 万个的实体（粒子、图元、实体记录都很常见）， 这一个动作就是 8 MB 的差别——而它不需要改任何逻辑，只需要把声明的顺序换一下。

这条也是本篇第一个可以量化的结论：填充不是"理论上存在"，它是可以按字节算出来的成本。 后面第九章那三类事故，本质上是同一个成本从"浪费"变成"错位"。

4.6 三条规则与标准条款的对应关系

好了，最后把这章的结论接到条款上（均为抓取日期 2026-10-13）：

• 对齐的上界与扩展对齐：[basic.align]；
• 对象表示与填充位：[basic.types]；
• alignof 的语义：[expr.alignof]；
• 缓存行干扰的对齐建议值（本篇只用它的名字，实测归第十一篇）：[hardware.interference]；
• MSVC 侧的默认对齐与结构体填充行为：Alignment (C++)。

五、空的东西也占位

5.1 空类为什么是 1

struct Empty {};
sizeof(Empty) == 1      // 本机读数

为什么不是 0？因为对象必须能被取地址。如果空类的大小是 0， 那么同一个 Empty 数组里的两个元素就会有相同的地址——"这是两个不同的对象"这件事就没法表达了。 标准因此要求：完整对象的大小至少是 1。

顺带一个容易被忽略的读数：两个空成员就是 2 字节。

struct E1 { Empty e; };              // sizeof == 1
struct E2 { Empty e1; Empty e2; };   // sizeof == 2   ← 不是 1

因为 e1 和 e2 是两个不同的子对象，必须有不同的地址，各占 1 字节。

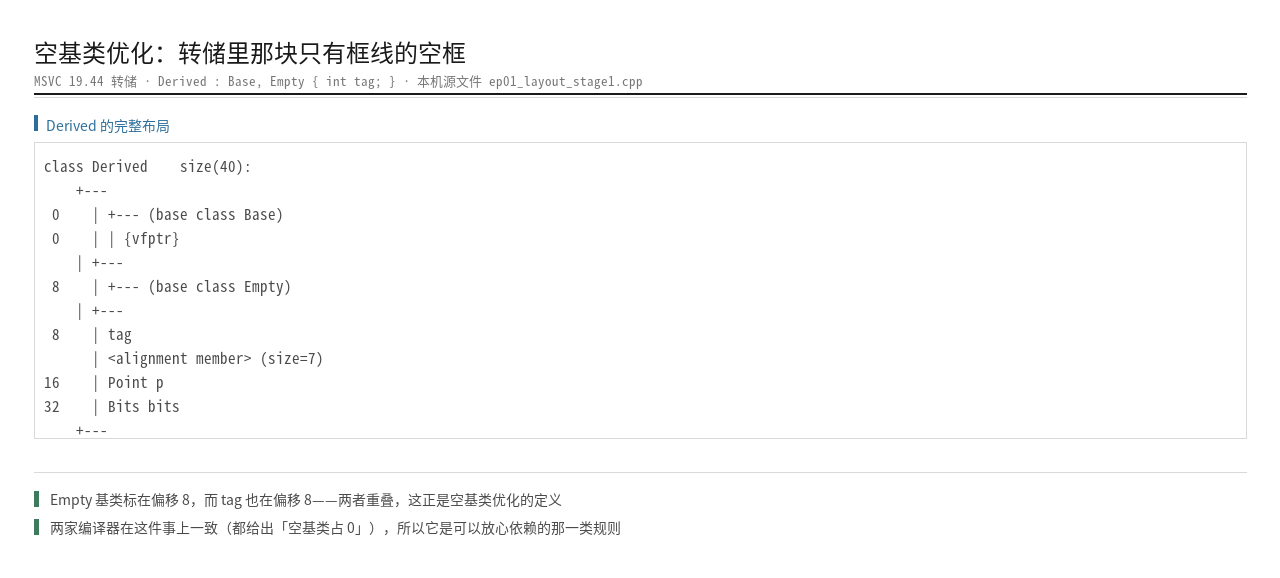

5.2 空基类优化

好了，现在把 Empty 从"成员"改成"基类"，规则立刻变了：

struct Base { virtual void f() {} };       // sizeof == 8（一个虚表指针）
struct Derived : Base, Empty { int tag; };

sizeof(Derived) == 16      // 本机读数：Base 8 + Empty 0 + int 4 → 补齐到 16

Empty 基类占了 0 字节。 这就是空基类优化（empty base optimization，EBO）： 标准允许零尺寸的基类子对象与其他子对象共用地址，所以它不占空间。 MSVC 的转储把它画得更直白——在派生类里，空基类那一块是空的：

class Derived   size(40):
 0      | +--- (base class Base)
 0      | | {vfptr}
        | +---
 8      | +--- (base class Empty)     ← 只有两行框线，没有成员
        | +---
 8      | tag

注意 Empty 基类标在偏移 8，但 tag 也在偏移 8——两者重叠，这正是 EBO 的定义。 两家编译器在这件事上一致（MSVC 与本机 g++ 都给出"空基类占 0"），所以它是可以放心依赖的。

EBO 有一条边界要记牢：同类型的两个子对象不能共用地址。 所以下面这种写法不省：

//-----------------------------------【空基类实验·同类型不能共用地址】---------------------------------------
// 描述：两个同类型的空基类子对象必须各有地址，EBO 在这里不适用
//------------------------------------------------------------------------------------------
struct E3 : Empty, Empty { };     // 两个同类型的 Empty 基类 —— 布局上不允许重叠

规则的理由是语言层面的：两个同类型的子对象不能有同一个地址（否则 &a == &b 会把它们判成同一个对象）， 而 EBO 之所以成立，是因为标准为零尺寸基类单开了一条许可。 [[no_unique_address]] 走的也是这条许可的延伸（"可能重叠的子对象"），所以它同样只对零尺寸子对象有意义—— 给一个 4 字节的成员加这个属性，一个字节也省不下来。

再看一个只有虚函数、没有数据成员的基类：它叫"近乎空类（nearly-empty class）"—— 尺寸不为 0（有一个虚表指针），但也没有自己的数据。它的存在让"多继承下的布局"开始变得难算： Itanium 规范里用 primary base 这个词指"与派生类共享偏移 0 处虚表指针的那个基类"， 非 primary 的多态基类会带自己的虚表指针。这一点与"空基类"叠加时，就是布局开始反直觉的地方。

一个可查证的习惯：这类问题不必靠推。把同一段代码丢进 Compiler Explorer，把 MSVC 与 g++ 的布局输出并排看， 比自己推理快得多——本批的"两家一致/不一致"结论，第一遍筛选就是这么做的。

MSVC 侧的类布局还有一篇值得读的第一手材料：Visual C++ 团队的 Class Layout Insights， 它解释了为什么"编译器会自动插入填充、并可能重排（在允许的地方）"。

5.3 [[no_unique_address]] 的阶梯

C++20 起，这个优化不再只给基类——普通成员也能享受，只要加 [[no_unique_address]]：

struct NoNua   { Empty e; int x; };
struct WithNua { [[no_unique_address]] Empty e; int x; };

两份代码只差一个属性，两家编译器给出两个不一样的答案：

g++ 省掉了 4 个字节（e 那 1 字节被 x 的填充吃掉了），MSVC 一个字节没省。 关键在后面这句话：标准只"许可"这种重叠，不"要求"它。 所以两个答案都合规—— g++ 是"用了这个许可"，MSVC 是"没用"。

这件事的实践含义很硬：不要为了省这几个字节而依赖 [[no_unique_address]] 的效果， 更别让它参与跨编译器的 ABI——它在自己的工具链里是优化，在别人的工具链里可能是空操作。 （MSVC 侧没有公开的类布局规范，"它为什么没省"我们只记录现象，不做推测。）

代价也要说清楚：一旦真的重叠，取 e 的地址可能与 x 相同， 这个成员就不能再要求"独立地址"的身份了。

5.4 标准与提案怎么说

先看看出处。

这两条优化都有出处，引稳定标签与提案号：

• EBO：由标准里"零尺寸基类子对象可与其他子对象共用地址"的许可支撑，落点在 [class.prop] 与 [class.mem.general] 的相关条款；[intro.object] 定义了"可能重叠的子对象"。
• [[no_unique_address]]：由提案 P0840R2（Richard Smith，2018-03-12）引入， 现行条款标签为 [dcl.attr.nouniqueaddr]。它把"可能重叠"的许可从基类扩到了非静态数据成员。

（提案原文：open-std.org/jtc1/sc22/wg21/docs/papers/2018/p0840r2.html，抓取日期 2026-10-13。）

六、位域：实现定义的打包

6.1 标准原句：这是"实现定义"

位域是本章唯一一个标准明确不管细节的类型。[class.bit] 的原话是（抓取日期 2026-10-13）：

位域在类对象内的分配与对齐是实现定义的。

"实现定义"这四个字在标准里是有严格含义的：编译器可以做不同选择，但必须写在自己的文档里。 所以这一章的正确写法不是"位域是怎么排的"，而是"本机是怎么排的"——而且必须给读数。

6.2 本机打包实测

好了，MSVC 的转储把每个位域的起始位与宽度都列了出来：

class Bits      size(4):
 0.     | a (bitstart=0,nbits=1)
 0.     | b (bitstart=1,nbits=5)
 0.     | c (bitstart=6,nbits=10)
 0.     | d (bitstart=16,nbits=3)

读法：a、b、c、d 四个位域被塞进同一个分配单元（偏移 0 的 4 字节）里， 依次占位 0–1、1–6、6–16、16–19。于是整个结构体是 4 字节—— 本机 g++ 16.2.0 对同一结构体给出的也是 4 字节，本例两家一致。

但"本例一致"不等于"可以依赖"。 标准说的是"实现定义"，所以这种一致性是巧合级的， 不是契约级的：MSVC 侧没有公开的类布局规范（第二、八章都提到过）， 而这一批我们在 [[no_unique_address]] 上就抓到了一处真实分歧（5.3）—— 同一个属性，一个省 4 字节、一个不省，两家都没违规。

所以位域的正确用法只有一条：要么只用它做位标记且不在乎布局，要么在跨编译器边界处用显式的移位与掩码， 不要依赖位域的具体排布。

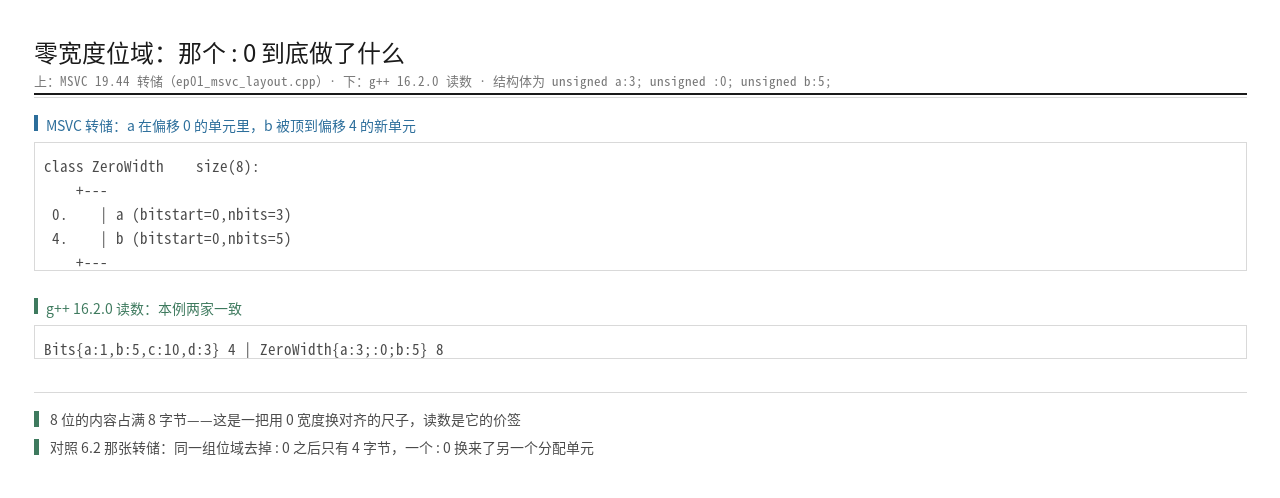

6.3 零宽度位域：一把对齐的尺子

标准里有一个特殊成员——宽度为 0 的匿名位域，它的作用是把下一个字段顶到分配单元的边界：

struct ZeroWidth { unsigned a : 3; unsigned : 0; unsigned b : 5; };
sizeof(ZeroWidth) == 8      // 本机读数

a 占 3 位、b 占 5 位，加起来才 8 位，可 sizeof 是 8 字节—— 因为那个 : 0 把 b 推到了下一个分配单元的起点，于是两个分配单元各自为一个字段敞开。 这是一把"用 0 宽度换对齐"的尺子，读数是它的价签。

6.4 那到底该用什么：位域、掩码，还是 std::bitset

说白了，既然位域的排布是实现定义，那"我要在 1 个字节里塞 8 个开关"这种事该怎么做？三条路各有定位：

判据只有一句：只要这段位布局要"跨出去"（写进文件、发给别的进程、给另一个编译器写的模块看）， 就必须用掩码或"按字节定义"的格式，不能用位域。 位域留给"只在自己代码里、且不在意具体排布"的场合。

条款入口：[class.bit]（位域的分配与对齐是实现定义）。

七、三个旋钮

前面六章讲的都是"规则怎么运行"。这一章讲你能动什么。三个旋钮各有它的价钱， 我们一个一个拧，每一步都给前后对照的读数。

7.1 旋钮一：#pragma pack——把填充挤掉

#pragma pack 是"声明级"的打包粒度控制：它告诉编译器"这个范围内的成员最多按 N 字节对齐"。

//-----------------------------------【旋钮实验·pack(1)】---------------------------------------
// 描述：同一个结构体，包在 pack(1) 里与不包，差多少
//------------------------------------------------------------------------------------------
//【1】默认对齐
//【2】pack(1)：成员之间不再补齐
struct Normal  { char a; int b; char c; };          //【1】12 字节
#pragma pack(push, 1)
struct Packed1 { char a; int b; char c; };          //【2】6 字节
#pragma pack(pop)

读数（MSVC 19.44 与 g++ 16.2.0 两边一致）：

省下来的正是填充：12 → 6 省 6 字节（内部 3 + 尾部 3），8 → 5 省 3 字节（尾部 3）。 看起来是白赚的——但代价就写在 MSVC 的转储里：

class Packed1   size(6):
 0      | a
 1      | b          ← int 落在偏移 1，不是 4 的倍数
 5      | c

b 是个 int，现在落在偏移 1。这就是未对齐访问（misaligned access）： x86 上硬件能容忍（代价是可能跨 cache line、慢一些），但在要求严格对齐的架构上会直接抛异常。 所以 pack(1) 的取舍是：省内存 + 序列化时字节数确定，换"这个结构体不能再被当作普通内存对象直接访问"。 它在"网络包 / 文件格式"这类场景是对的用法，在"频繁访问的内存数据结构"上通常是错的。

这笔代价拆成三条，看得更清楚：

1. 未对齐访问会被惩罚。 在 x86 上，硬件通常能容忍未对齐访问，代价是速度——本文不给具体倍数 （那是第十一篇的活）。但在要求严格对齐的架构上，未对齐访问会直接抛异常，而不是"慢一点"。 同一份 pack(1) 的代码，在一个平台上只是慢，在另一个平台上会崩。
2. 一个成员可能横跨两条缓存行。 偏移 1 上的 4 字节 int 落在字节 1–4 上—— 如果它正好压在缓存行边界上，读它就要动两条行。这是"慢"的那一类代价，也是"多线程下更慢"的那一类。 具体数字同样归第十一篇。
3. 它不再是"能直接读写的内存对象"。 这一点最容易被忽略：一旦结构体里有未对齐成员， 你不能再把一个字节流 reinterpret_cast 成这个类型然后访问成员。 反过来，这恰恰是它正确的用途——在"边界"处 pack、在"内部"解包： 收到网络包时按 packed 结构体切字段，然后拷贝到内部那个按对齐优化的结构体里去用。

要想清楚"要不要压"，还有一个更朴素的判据：如果这个结构体会在内存里被高频访问，就不要压； 如果它只是"过路的数据格式"，压是合理的。 两种需求用两个类型，是最省事的做法。

（顺带说一个方向相反的旋钮：需要抬高对齐的库——比如为了 SIMD 而要求 16/32 字节对齐的数学库—— 会自己重载 operator new。Eigen 就是这么做的，源码在 Eigen/src/Core/util/Memory.h， 它同时用 EIGEN_MAX_ALIGN_BYTES 这个宏来在 SIMD 选项不同的代码之间维持二进制兼容。）

两个旋钮的官方文档都在手边，改之前值得先读一遍： #pragma pack 与 /Zp。

7.2 旋钮二：alignas——抬高对齐要求

好了，第二个旋钮方向相反：不是把对齐压低，而是把某个对象的对齐要求抬高。

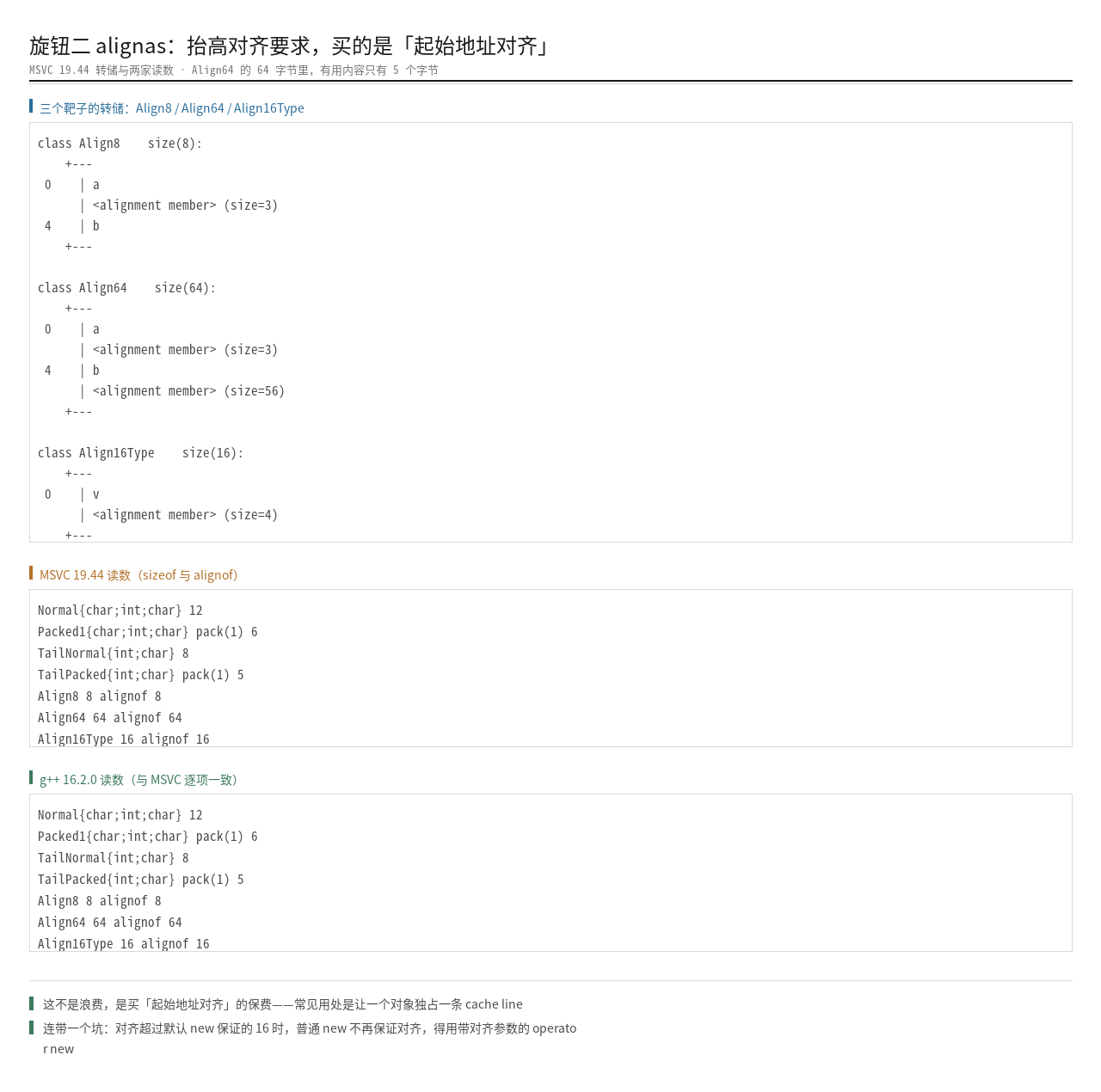

struct Align8      { alignas(8)  char a; int b; };
struct Align64     { alignas(64) char a; int b; };
struct Align16Type { alignas(16) int v[3]; };

读数（两家一致）：

Align64 的 64 字节里，有用内容只有 5 个字节，其余 59 个都是为了"让这个对象落在 64 字节边界上"。 这不是浪费，是买"起始地址对齐"的保费——它常见的用处是让一个对象独占 cache line （alignas(64) 或 alignas(std::hardware_destructive_interference_size)：

//-----------------------------------【旋钮实验·防伪共享布局示意】---------------------------------------
// 描述：让两个高频写入的计数器各自独占一条 cache line
//------------------------------------------------------------------------------------------
struct Bad  { std::atomic<long> a, b; };                 // 两个计数器挤在同一条 line 上
struct Good { alignas(64) std::atomic<long> a; alignas(64) std::atomic<long> b; };

注意：这段代码的实际性能影响我们不在本篇给读数——那是第十一篇《缓存与布局》的活。 本篇只负责说清"alignas 改的是对齐要求，因而改的是 sizeof"这一层）。

未对齐/超高对齐还有一个连带的坑：对齐超过 __STDCPP_DEFAULT_NEW_ALIGNMENT__（本机 16）时， 普通的 new 不再保证对齐。想要一个 64 字节对齐的堆对象，你得用带对齐参数的 operator new， 或者像 Eigen 那样自己重载（9.4 会看到它的源码）。

7.3 旋钮三：/Zp 与那个"别碰 SDK 头"的警告

/Zp 是模块级的打包粒度（#pragma pack 是声明级）。它的默认值分平台： x86 与 ARM 默认 8，x64 与 ARM64EC 默认 16。

这个旋钮有一句官方原话，值得原样抄下来（MSVC 文档 /Zp 页，抓取日期 2026-10-13）：

Windows SDK 头文件假设结构成员使用默认对齐。不要为了包含 Windows SDK 头文件而修改 /Zp 设置。

为什么？因为 SDK 里的结构体（WNDCLASS、OVERLAPPED、各种 *_DESCRIPTOR）的布局是系统 ABI 的一部分。 你把 /Zp 改成 1，编译器会按 1 去排这些由操作系统定义的结构体，字段偏移全变—— 你的程序调用系统 API 时传进去的就不再是系统期待的那个结构体了。它不会报错，它会以一种很奇怪的方式失败。

顺带一个可观察信号：#pragma pack(show) 会打印当前打包值并触发 C4810 警告。 CI 里想看某个编译单元到底处在什么打包粒度下，这是最省事的办法。

7.4 三个旋钮摆在一起

先看看结论。

三句话总结：压低对齐省内存但换来未对齐；抬高对齐花内存买地址边界；模块级压低是最危险的那一个。

三个旋钮放在一起看，关系就清楚了：它们改的是同一组约束的不同层级——pack 与 /Zp 往下压（减少填充，代价是可能未对齐），alignas 往上抬（增加填充，买到地址边界）。而它们的作用域也不同：一个是声明级，一个是模块级，一个是类型级。作用域越大的旋钮，出问题时波及的范围也越大——这也是为什么 /Zp 那一格，代价栏写的是「与系统 ABI 打架」。

八、两个 ABI 的两套答案

8.1 Itanium：这条路有规范可查

x64 上的 Linux / macOS（以及大多数非 Windows 平台）走的是 Itanium C++ ABI。它有几节是公开规范， 可以逐条引用（抓取日期 2026-10-13）：

• §1.1 Definitions 定义了 primary base class： "the unique base class (if any) with which it shares the virtual pointer at offset 0"， 以及 empty class / nearly empty class / potentially-overlapping subobject 的定义。
• §2.4 Non-POD Class Types 给出类布局规则：基类子对象可以是零尺寸、primary base 共享 vptr、 尾填充可以复用。
• §2.5 Virtual Table Layout 给出虚表布局：首槽是 offset-to-top，接着是 typeinfo 指针，然后是虚函数槽。
• §2.9 Run-Time Type Information 规定 typeinfo 指针恒存在，且同一类的各虚表条目指向同一 typeinfo。

有规范的好处是：你可以引条款，而不是只能"实测 + 猜测"。 （另有一份 v1.83 的稳定快照可引：refspecs.linuxfoundation.org/cxxabi-1.83.html—— 现行版持续维护，引带版本号的快照更稳。）

8.2 MSVC：这条路只有分散的文档

好了，Windows 上 MSVC 用的是另一套，而且没有一份完整的公开规范。可查的只有分散文档：

"有文档"和"有规范"是两件事：/Zp 的文档告诉你怎么改，不告诉你默认布局的完整规则。 所以本系列的规矩是：MSVC 侧的说法一律标注"实测"，不写成"规范规定"。

这里要说清一个容易混淆的区别：「有文档」和「有规范」是两件事。/Zp、#pragma pack、/vd 都有正式文档，但它们各自只回答「这个开关怎么用」；而「一个带虚基类的类在 x64 上完整布局是什么样」这类问题，MSVC 侧没有一份可引的规范。这不是说它的行为不稳定，而是说——你无法引用一份文档来证明你的假设。这件事直接决定了本文在 MSVC 侧的行文方式：一律写「实测」，不写「规定」。

8.3 分叉点对照

两家在哪些地方一致、哪些地方分叉，这一批的实测给了清楚的答案：

两处 ❌ 是要记住的：[[no_unique_address]] 的重叠复用（5.3）与构造期位移机制。 至于最后一行——MSVC 的 vtable 内容根本没有公开规范，所以任何"MSVC 的 vtable 是这样排的"的说法， 都只能是"某个版本实测如此"，不能当成契约。

8.4 逐项展开：这几处分叉具体差在哪

说白了，上一张表是结论，这一节把它摊开——因为"知道哪里会分叉"和"知道差在哪"是两件事。

第一处：虚表指针的位置与数量。 Itanium 的做法写在规范里： 类与它的 primary base 共享位于偏移 0 的虚表指针；而每一个非 primary 的多态基类会带自己的 虚表指针（Itanium C++ ABI §2.4）。 MSVC 侧我们从转储里只看到"{vfptr} 在偏移 0"这一条实测事实—— "多重继承下 MSVC 会有几个 vfptr、分别在哪"我们没有单列读数， 所以正文只给 Itanium 的规范结论 + MSVC 的单继承实测，不把两家的多重继承行为混着讲。

第二处：构造期位移（vtordisp）。 这一处是 MSVC 独有的机制，而它恰好有正式文档： /vd 与 #pragma vtordisp 控制的就是那个隐藏字段 （MSVC /vd 文档）。 它存在的理由很具体：当基类构造函数/析构函数里发生虚调用、而派生类又用了虚基类时， 需要知道"当前这个 this 相对派生对象的位移"，才能把调用重定向到正确的覆盖版本。 Itanium 用另一套办法解决同一件事——构造与析构期切换虚表指针， 这一条也有规范可查（§2.6 Virtual Tables During Object Construction）。

第三处：RTTI 的落地方式。 Itanium 规范 §2.9 规定 typeinfo 指针恒存在，且同一类的各 vtable 条目 指向同一 typeinfo。MSVC 侧的可观察证据出现在转储里：它的内部类型描述结构会跟着一起被打印出来 （本机转储里出现过 pTypeDescriptor、signature 这类条目）——这说明 两家的 RTTI 都"挂在"对象或虚表附近，但挂法不同，而 MSVC 那一侧没有规范可引。

第四处：空基类。 这一处两家一致，是本批实测里少见的"无需分叉"项（空基类占 0 字节，两边都是）。 把它列出来是有意的：不是所有 ABI 相关的东西都会分叉，把"一致的"和"分叉的"分开， 才不会形成"跨 ABI 什么都别信"这种过度恐慌。

最后补一句方法论：这张表里三个 ❌ 中，有两个（构造期位移、RTTI 的挂法）在 MSVC 侧没有规范。 所以面对 Windows 上的布局问题，正确的姿势不是"查文档"，而是 "锁一个版本、转一次储、把转储当证据"。

8.5 所以边界怎么划

三条实践规矩，都是从上面那张表直接推出来的：

1. 跨编译器的二进制边界，不要传非标准布局的类。要传就退到 C ABI： 只传 POD、extern "C" 函数、明确的对齐与大小。
2. 不要假设两个编译器会给出同样的 sizeof。哪怕今天实测一样，那也是"今天、这个版本、这个开关组合下"的一样。
3. 把 MSVC 侧的一切当"实测事实"，不当"规范承诺"。规范缺失不等于行为不稳定， 但它意味着你无法引用一份文档来证明你的假设——只能锁定版本 + 留转储。

九、误配布局的后果

规则讲完了、旋钮讲完了、两个 ABI 也对照完了。这一章回答那个最实际的问题： 改布局会出什么事？ 三类事故，都有公开出处。

9.1 第一类：给已发布的类加一个成员

好了，KDE 的《Binary Compatibility Issues With C++》把几条做法明确列进了"不能做"（抓取日期 2026-10-13）：

• 不能"Add new data members to an existing class"；
• 不能"Change the order of non-static data members"。

原因和本篇第一章讲的是同一件事：成员偏移是编译期算定的，而且被调用方"烧"进了指令里。 你在库里加一个 int，用这个类的每一个已编译程序里的偏移都会错位—— 它读到的还是老偏移上的字节，只是那些字节现在属于别的字段了。这种错误不会在编译期暴露， 它只会在运行期表现得像"随机的数据错乱"。

KDE 给的两个合法手段值得记住：预留位（bitflags）/ 用 d-pointer（pimpl）。 本质都是把"将来可能变的东西"藏到一个固定大小的指针后面，让库的使用者看到的类布局永远不变。

同一件事上，Qt 的官方文档给的是同一套禁令： Shared Library 一节明写"客户端使用的类的内存布局必须与编译时那份库完全一致"， 并要求改动公开类时按二进制兼容规则走。两家独立维护的兼容性政策在这一点上完全重合—— 这比单一出处更能说明"成员偏移被烧进调用方指令"不是某家的口味。

9.2 第二类：连编译器版本都算数

第二条事故更让人意外：布局是"版本相关"的，换个编译器版本就可能变。

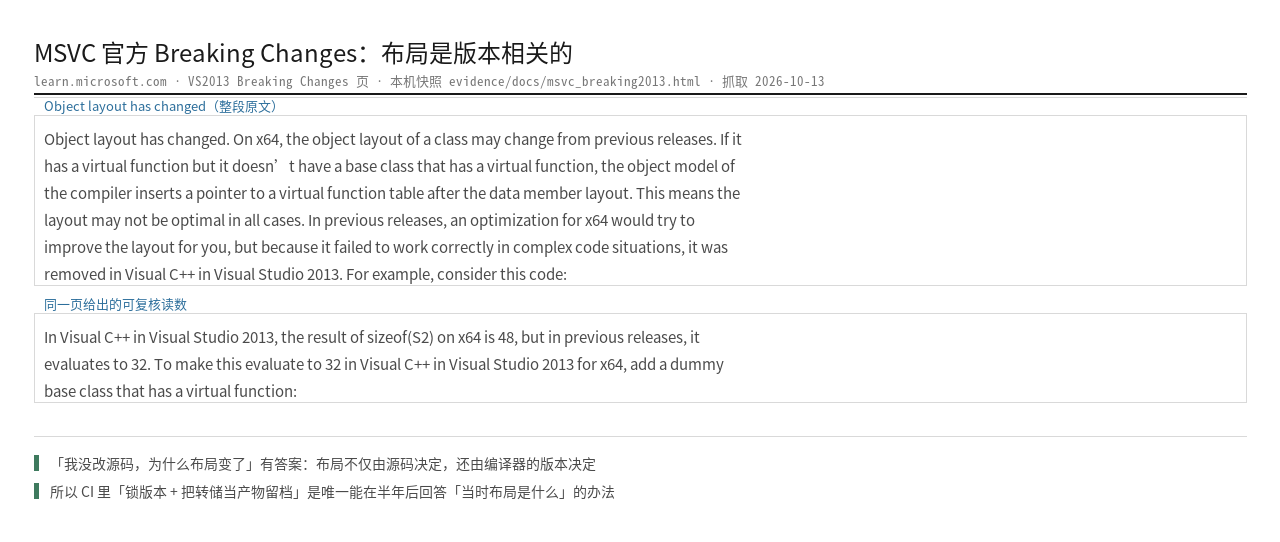

MSVC 官方的《Breaking Changes in Visual C++》记录过一次 x64 对象布局的变化： 在没有"带虚函数的基类"的情况下，编译器会把 vftable 指针插在数据成员布局之后 （而不是像有虚基类时那样放在最前）——这一条与旧版本不同。

所以"我没改源码，为什么布局变了"这个问题有答案：因为布局不仅由源码决定，还由编译器的版本决定。

9.3 第三类：一个宏掀翻整个标准库

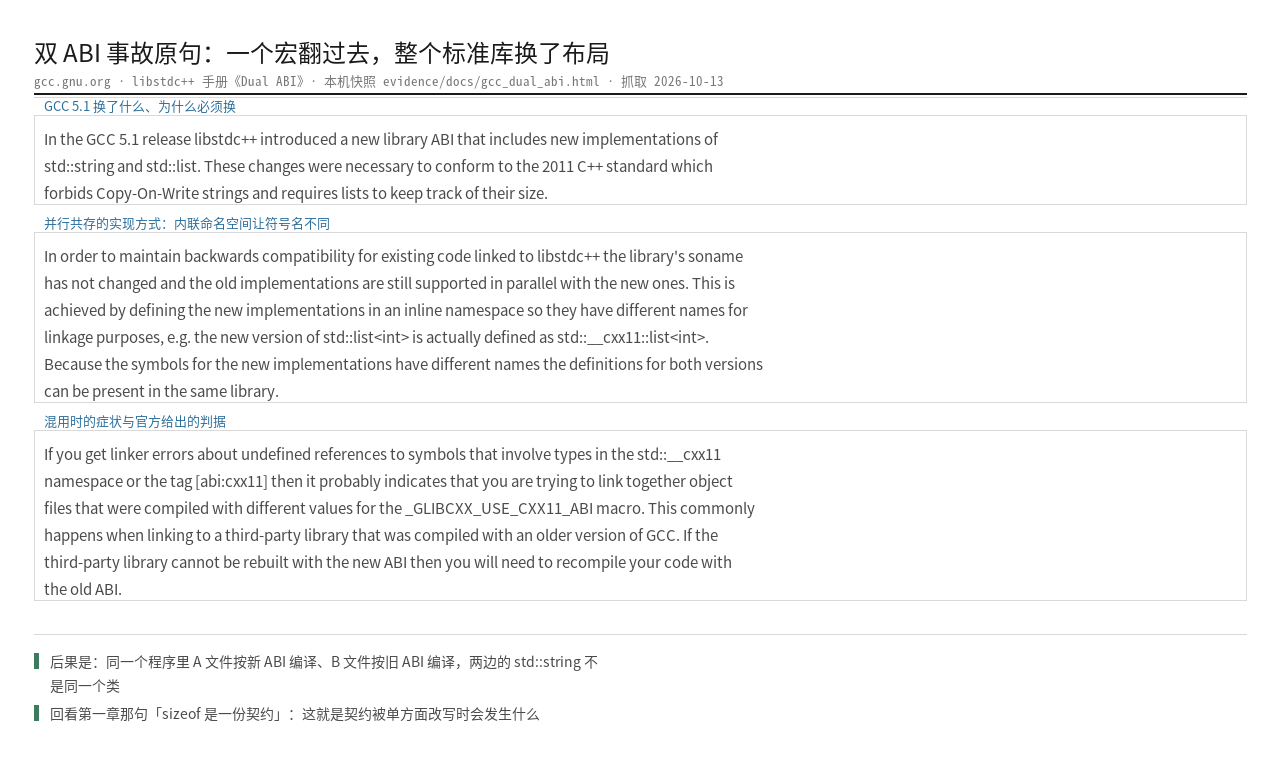

说白了，第三类事故最有名：GCC 5 的双 ABI（dual ABI）。

libstdc++ 从 GCC 5 起把 std::string 的实现从 COW（copy-on-write） 换成了 SSO（small string optimization）， std::list 的结构也变了。为了不至于让所有人都重编，它提供了一个开关 _GLIBCXX_USE_CXX11_ABI（官方文档：gcc.gnu.org/onlinedocs/libstdc++/manual/using_dual_abi.html）， 而且可以按单个源文件分别设置。

后果是：同一个程序里，A 文件按新 ABI 编译、B 文件按旧 ABI 编译，两边的 std::string 不是同一个类。 它们会链接报 __cxx11 未解析符号；如果侥幸链上了，就是运行期崩溃。 当年 Debian 为了这件事同时提供 libcxx98 与 libcxx11 两份——一次标准库布局变更，上升到了发行版级的工程。

回看本篇第一章那句"sizeof 是一份契约"：这就是契约被单方面改写时会发生什么。

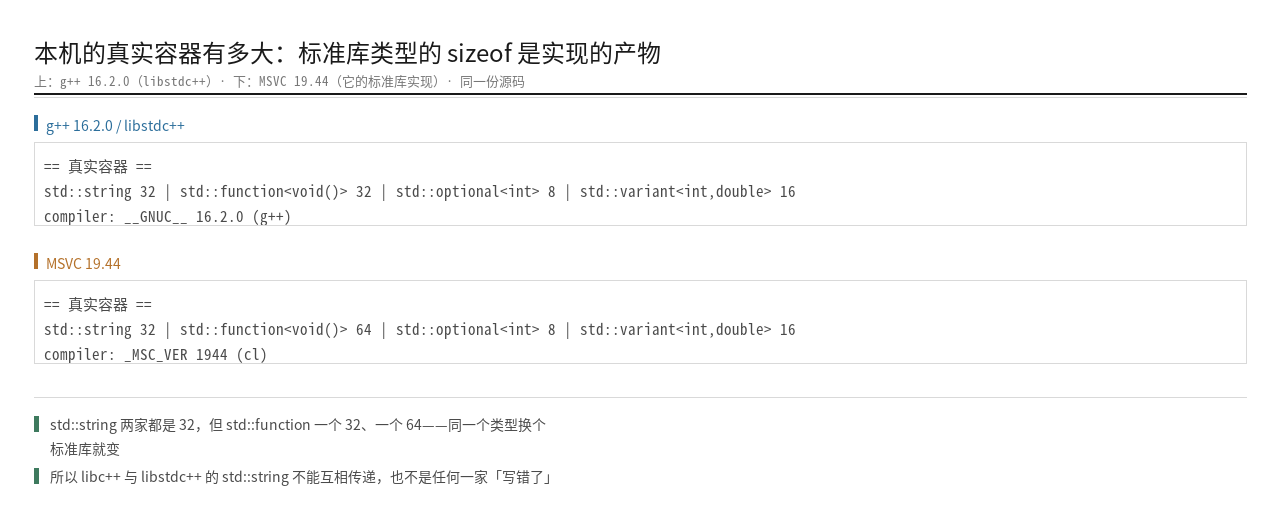

9.4 本机的真实容器有多大

抽象讲了这么多，落回读数。本机 g++ 16.2.0（x64，ucrt64）给出的 sizeof：

同一份源码在 MSVC 19.44 上的对照（本批同批实测）：std::string 仍是 32，而 std::function<void()> 是 64——多出来的那 32 字节是那个标准库实现自己的选择。

这四个数字说明一件事：标准库类型的 sizeof 是实现的产物，不是标准规定的。 std::string 在 libc++ 上是 24 字节（SSO 容量 22），在 libstdc++ 上是 32（SSO 容量 15）—— 同一份代码，换个标准库，sizeof(std::string) 就变了。 这不是 bug，这是"实现定义"。

也正因为如此，libc++ 与 libstdc++ 的 std::string 不能互相传递—— 而 Eigen 那类库更直接：它为了对齐自己重载了 operator new， 并用 EIGEN_MAX_ALIGN_BYTES 这个宏来"在 SIMD 选项不同的代码之间强制二进制兼容" （官方文档原话：typically used to enforce binary compatibility between code/libraries compiled with different SIMD options，并把它列在"会破坏 API/ABI 的宏"一节）。

9.5 怎么提前发现这类问题

先看看这五个动作。

三类事故的共同点是：它们都不在编译期报错。所以本文最后给五个可以在动笔写代码之前就做完的动作—— 按成本从低到高排：

① 把假设写成 static_assert。 只要你对"这个结构体是 32 字节"有依赖，就写下来：

//-----------------------------------【布局护栏·编译期断言】---------------------------------------
// 描述：把布局假设固定在编译期，换编译器/换开关时立刻报错
//------------------------------------------------------------------------------------------
static_assert(sizeof(Target) == 32, "Target 的布局假设变了：检查字段顺序或 /Zp");
static_assert(alignof(Target) == 8, "对齐假设变了");

成本几乎为零，收益是把"运行期数据错乱"提前成"编译期一行红字"。

② 读一遍你所依赖的库的 ABI 政策。 这一步的价值在于：别人已经把坑标出来了。 本文引过的三份就够用一轮：KDE 的二进制兼容规则、 libc++ 的 Release Notes（ABI 变更一节）、 libstdc++ 的双 ABI 手册。 顺带看看 GCC 5 的变更说明与 Red Hat 那篇双 ABI 的实践说明—— 它们是"布局变了一次，整个发行版跟着动"的完整案例。

③ 用工具读真实布局，而不是靠推理。 除了本文主用的 MSVC 转储， Linux 侧可以用 pahole（dwarves） 直接从 DWARF/BTF 里读出 结构体的洞与偏移——同一份代码，工具给出的偏移就是编译器真正用的偏移， 比手算可靠（手算能算对规则，但算不出 #pragma pack 与 ABI 细节的叠加）。

④ 引入 ABI 对比工具。 改动库的公开类之前，先用工具比"改前/改后"的 ABI 指纹 （abicheck 的 C++ ABI 系列给出了完整的方法论， 它能解释为什么"vtable 的槽位顺序被烧进调用方指令"）。

⑤ 在 CI 里锁版本，并把转储当产物。 本文的全部 MSVC 读数都来自一个明确版本（19.44 / VS 2022 17.14）。 布局是版本相关的（9.2 的 Breaking Changes 就是证据），所以"锁版本 + 把转储文本随构建产物留档" 是唯一能在半年后回答"当时布局是什么"的办法。

五条里，①② 是零成本的纪律，③④ 是工具，⑤ 是流程。它们合起来做一件事：把"看不见的假设"变成"看得见的证据"。

十、收束

10.1 一张可以抄走的清单

好了，把整篇收成十条。每一条后面都标了它出自哪一章，方便回头查：

这张清单的用法不是「背下来」，而是当成 review 时逐条过的检查表：打开一份结构体定义，从第 1 条往下走，问「这条在这里成立吗」。十条里真正会踩的通常只有两三条，但是哪两三条取决于代码在做什么——紧凑的内存数据和高频收发的协议包，踩中的条目完全不一样。每条后面的判据与出处章号，是为了让你在不确定时能立刻翻回原文。

10.2 全篇读数总表

所有读数都是本机跑出来的，两张工具链都给了对照：

（表内每一格都是本机实测；某家没跑过的项就留空，不填推测值。两家不一致的两行已加粗—— 第五章那个属性是一处，标准库这两个容器类型是另一处。）

10.3 留给下一篇的问题

说白了，写到这里，有一件事已经很明显：布局规则能告诉你"这些字节排在哪"，但它回答不了"这些字节从哪来、什么时候来"。

一个 16 字节的结构体，它不是凭空出现在内存里的。谁在什么时候把它交给你？你连续 new 一万个， 它们落在哪？为什么有的分配器能在多线程下不打架，有的会——而它们表面上的接口一模一样？

下一篇我们就往下一层走：分配器。从 malloc 的公开契约讲到 jemalloc、mimalloc 与 pmr 的三种取舍， 用同一套"机制靠原文、代价靠自跑"的办法，把"每次分配到底花了什么"算清楚。

相关链接

• 下一篇（预告）：【C/C++ 现代语言与底层】（二） 分配器解剖：从 malloc 到 jemalloc / mimalloc / pmr
• 规范入口：Itanium C++ ABI ｜ C++ 标准草案条款
• 本系列工具链基线：MSVC 19.44（VS 2022 17.14）与 msys64 g++ 16.2.0
• 相关专题：Godot 4 引擎架构 ｜ Jolt Physics 3D ｜ 图形性能剖析工具链

With Best Wishes.
